Ачс чугун: Чугун АЧС-1 / Evek - ТеплоЭнергоРемонт

Содержание

Круг чугунный СЧ, ВЧ, АЧС, ЧХ | Круги чугун | Пруток из чугуна

Круг (пруток) чугунный

Круг чугунный производится на заводе АВАЛДА с помощью различных способов литья: в ХТС, в землю, по выжигаемым моделям, центробежным методом. Основные достоинства круга из чугуна: повышенная твердость, высокой прочность, не деформируются при нагревании. Из него делают компоненты для станков, валов, двигателей, прессов.

Процесс изготовления кругов зависит от способа литья, но в каждом случае применяется специальная модельная оснастка из дерева, металла, гипса, пенопласта. Благодаря налаженной структуре сбыта, круги чугунные можно купить из наличия следующих диаметров: 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 210, 220, 230, 240, 250, 280, 300, 320 мм.

Виды кругов чугунных:

Круг чугунный БЧ — обладает высокой хрупкостью и твердостью и чаще всего применяется для переплавки в сталь или получения более ковких сортов чугуна. Содержание углерода 2,0-3,8% находится в связанном состоянии в виде карбида железа Цементит — Fe3C. Содержит ледебурит и не содержит графит.

Круг чугунный СЧ ГОСТ 1412-85 — свойства

Чугунный круг СЧ — это сплав железа с углеродом, в котором присутствует графит в виде хлопьевидных, пластинчатых или волокнистых включений. Круги из чугуна обладают низкой чувствительностью к влиянию внешних концентраторов напряжения при циклических нагрузках, высокий коэффициент поглощения колебаний при вибрациях деталей (в 2-4 раза выше, чем у стали), высокие антифрикционные свойства (наличие графита улучшает условия смазывания при трении).

Sв — временное сопротивление при растяжении;
R — плотность;
E — линейная усадка;
Е×10-2 — модуль упругости при растяжении;
G — удельная теплоемкость при температуре от 20 до 200°С;
А — Коэффициент линейного расширения при температуре от 20 до 200°С;
L — теплопроводность при 20°С.

Наименование	Sв, МПа (кгс/мм2)	R, кг/м³	E, %	Е×10^-2 МПа	G, Дж(кг×К)	A 1/°С	L, Вт(м×К)
Чугунный круг СЧ10	100 (10)	6,8×10³	1	От 700 до 1100	460	8,0×10^-6	60
Чугунный круг СЧ15	150 (15)	7,0×10³	1,1	» 700 » 1100	460	9,0×10^-6	59
Чугунный круг СЧ20	200 (20)	7,1×10³	1,2	» 850 » 1100	480	9,5×10^-6	54
Чугунный круг СЧ25	250 (25)	7,2×10³	1,2	» 900 » 1100	500	10,0×10^-6	50
Чугунный круг СЧ30	300 (30)	7,3×10³	1,3	» 1200 » 1450	525	10,5×10^-6	46
Чугунный круг СЧ35	350 (35)	7,4×10³	1,3	» 1300 » 1550	545	11,0×10^-6	42

Круг чугунный высокопрочный ВЧ ГОСТ 7293-85 — свойства

Чугунный круг ВЧ — имеет графитные включения шаровидной формы. Графит такой формы имеет меньшее отношение его поверхности к объёму, что определяет наибольшую сплошность металлической основы, а из этого, и прочность чугуна. Повышение прочности и гибкости чугуна достигается специальными модификаторами, обеспечивающим получение глобулярного (сфероидального ) графита вместо пластинчатого

Наименование	Временное сопротивление при растяжении σ_в, МПа (кгс/мм²)	Условный предел текучести σ_0,2, МПа (кгс/мм²)	Относительное удлинение, δ, %, не менее	Твердость по Бринеллю, НВ
Чугунный круг ВЧ 35	350 (35)	220 (22)	22	140 — 170
Чугунный круг ВЧ 40	400 (40)	250 (25)	15	140 — 202
Чугунный круг ВЧ 45	450 (45)	310 (31)	10	140 — 225
Чугунный круг ВЧ 50	500 (50)	320 (32)	7	153 — 245
Чугунный круг ВЧ 60	600 (60)	370 (37)	3	192 — 277
Чугунный круг ВЧ 70	700 (70)	420 (42)	2	228 — 302
Чугунный круг ВЧ 80	800 (80)	480 (48)	2	248 — 351
Чугунный круг ВЧ 100	1000 (100)	700 (70)	2	270 — 360

Круг чугунный антифрикционный АЧС ГОСТ 1585-85 — свойства

Круг чугунный АЧС — имеет перлитную или феррито перлитную основу без структурно свободного цементита. Присутствие в структуре пластинчатого или шаровидного графита обеспечивает антифрикционные свойства. Применяется в узлах трения со смазкой. Коэффициент трения 0,001 0,1 (при отсутствии смазки 0,12 0,8).

Наименование	Твердость по Бринеллю (НВ)	Давление p, МПа	Скорость скольжения v, м/с	p ∙ v, МПа ∙ м/с
Наименование	Твердость по Бринеллю (НВ)	Нормы работы деталей в узлах трения, не более
Чугунный круг АЧС-1	180-241	5	5	12
Чугунный круг АЧС-1	180-241	14	0,3	2,5
Чугунный круг АЧС-2	180-229	10	0,3	2,5
Чугунный круг АЧС-2	180-229	0,1	3	0,3
Чугунный круг АЧС-3	160-190	6	1	5
Чугунный круг АЧС-4	180-229	15	5	40
Чугунный круг АЧС-5	180-290	20	1	20
Чугунный круг АЧС-5	180-290	30	0,4	12,5
Чугунный круг АЧС-6	100-120	9	4	9
Чугунный круг АЧВ-1	210-260	1,5	10	12
Чугунный круг АЧВ-1	210-260	20	1	20
Чугунный круг АЧВ-2	167-197	1	5	3
Чугунный круг АЧВ-2	167-197	12	1	12
Чугунный круг АЧК-1	187-229	20	2	20
Чугунный круг АЧК-2	167-197	0,5	5	2,5
Чугунный круг АЧК-2	167-197	12	1	12

Применение антифрикционного чугунного круга для работы:

АЧС-1, АЧС-2 -в паре с закаленным или нормализованным валом;
АЧС-3 — в паре с закаленным или нормализованным валом или валом, не подвергающимся термической обработке;
АЧС-4 — в паре с закаленным или нормализованным валом;
АЧС-5 — в особо нагруженных узлах трения в паре с закаленным или нормализованным валом;
АЧС-6 — в узлах трения при температуре до 300 °С в паре с валом, не подвергающимся термической обработке;
АЧВ-1 — в узлах трения с повышенными окружными скоростями в паре с закаленным или нормализованным валом;
АЧВ-2 — в условиях трения с повышенными окружными скоростями в паре с валом, не подвергающимся термической обработке;
АЧК-1 — в паре с закаленным или нормализованным валом;
АЧК-2 — в паре с валом, не подвергающимся термической обработке.

Круг чугунный купить по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online — заказ. Низкие цены, высокое качество!

Марочник стали и сплавов — Чугун АЧС-3 : химический состав и свойства

Марочник стали и сплавов — Чугун АЧС-3 : химический состав и свойства
На шаг назадВернуться в справочникНа главную
Материалы -> Чугун антифрикционный ИЛИ Материалы -> Чугун-все марки

Марка	АЧС-3
Классификация	Чугун антифрикционный
Применение	для работы в паре с сырым (в состоянии поставки) и термически обработанным валом

Химический состав в % материала АЧС-3

C	Si	Mn	Ni	S	P	Cr	Ti
3. 2 — 3.8	1.7 — 2.6	0.4 — 0.7	до 0.3	до 0.12	0.15 — 0.4	до 0.3	0.03 — 0.1

Твердость материала АЧС-3 ,

HB 10^-1 = 160 — 190 МПа

Предельные режимы работы изделий из материала АЧС-3

Нагрузка	Скорость	*Нагрузка Скорость**	Температура
МПа	м/с	*МПа м/с**	Град.
6	1	5

Источник: http://www. splav-kharkov.com/

Круг чугунный антифрикционный АЧС-3, Втулка чугунная АЧС-4, Антифрикционный чугун АЧС1, АЧС2, АЧС-2, АЧС3, АЧС4 АЧС-4, АЧС-5, Круги антифрикционные

Круг чугунный антифрикционный АЧС-3, Втулка чугунная АЧС-4, Антифрикционный чугун АЧС1, АЧС2, АЧС-2, АЧС3, АЧС4 АЧС-4, АЧС-5, Круги антифрикционные чугунные, Антифрикционный чугун АЧС-1,
круги из чугуна АЧС-1, Круг чугунный антифрикционный ачс1, отливка чугунная ачс-2, Круги чугунные ачс2, поковка чугунная,
литье чугуна литье чугуна, отливка чугунная, Круг чугунный АЧС-1, Пруток чугунный АЧС2, Антифрикционные чугуны, АЧС1, АЧС2, круг чугунный АЧС-3, АЧС-2, АЧС-1,
АЧС 2, АЧВ1, АЧВ2, АЧК1, АЧК2 антифрикционный чугун, лите чугуна, заготовка чугунная отливка чугунная, поковка чугунная, втулки чугунные, втулки из чугуна
Фрикционный чугун, втулка из фрикционного чугуна, круги из антифрикционного чугуна, отливки чугунные, Литье чугуна, заготовка чугунная, специальный чугун, литье антифрикционного чугуна

антифрикционный чугун гост, антифрикционный чугун купить, антифрикционный чугун свойства, ачс 1 расшифровка чугуна, фланец из чугуна,
ачс 1 чугун -гост -расшифровка -характеристика, марка антифрикционного чугуна, прутки чугунные, прутки из чугуна, втулки, втулка
маркировка антифрикционных чугунов, отливка ачс-1, чугун ачс 1 гост, чугун ачс 1 , круги чугунные, болванки из чугуна
характеристики, чугун ачс 2, чугун ачс 2 гост 1585 85, АЧС-2 чугун, АЧС-1 отливка чугун,
литье антифрикционного чугуна, антифрикционный чугун, поковка из чугуна , втулки чугунные
чугун ачс-2 характеристики
чугун ачс-3 купить
чугун ачс-1 характеристики применение
чугун ачс4 применение
чугун ачс-5 цена
чугун ачс-1 гост 1585-85

чугун ачс-4 гост
чугун ачс-1 круг купить
чугун ачс-1 термообработка
Мой сотовый 89028733690
С уважением, Владимир
Арсенал-Деталь г.

Екатеринбург
сайт http://arsenal-detal.ucoz.ru
Телефон: (343) 89028733690
Телефон: (343) 220-86-44
E-mail: [email protected]

Чугун антифрикционный АЧС-1 ГОСТ 1585-85

Информация
Код товара: chugun_00014

Цену уточняйте

Купить

Внимание! Компания работает только с юридическими лицами

Производитель

Собственное производство

Купить чугун антифрикционный АЧС-1 ГОСТ 1585-85 с доставкой в любую точку РФ и стран СНГ от ООО «Снабсервис». Чугун антифрикционный – это чугун для отливок, который используется в ответственных местах, где есть сильное трение под нагрузкой со смазкой. Классификация чугуна ГОСТ 1585-85 по виду: белый чугун; серый чугун; ковкий чугун; высокопрочный чугун; передельный чугун. Свойства чугуна АЧС-1: износостойкость; механическая прочность; литейные свойства; пластичность; жидкотекучесть; отсутствие склонности к схватыванию. Чугун широко используется при производстве изделий различного назначения: станины станков, корпусные детали, художественные чугунные ограды, блоки цилиндров двигателей внутреннего сгорания, коленчатые валы. Основные характеристики: Характеристика Значение Материал Чугун антифрикционный cерый с пластинчатым графитом Марка материала АЧС-1 НТД ГОСТ 1585-85 Данный прайс-лист носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями ч. 2 ст. 437 Гражданского кодекса Российской Федерации. ООО «Снабсервис» – профессиональный подход к вопросу снабжения.

Долгосрочные отношения клиента с поставщиком неоспоримо выгодны и удобны обеим сторонам. Польза таких отношений еще ощутимее, когда заказчик может закрыть потребности за одно обращение. Мы специализируемся на комплексном снабжении предприятий металлопрокатом, промышленным сырьем, метизами, оборудованием и комплектующими к нему, а также услугами металлообработки. Наша цель – сопровождение клиента в ведении закупок на долгосрочной основе. Для этого мы предлагаем: оптимальный ассортимент товаров без завышения цен; предложение более выгодных заменителей без потери качества; подбор сопутствующих товаров по вашему запросу; грамотный подход к логистике; индивидуальные скидки и спецпредложения; консультацию технических специалистов; выполнение сложных и нестандартных заказов; профессиональное отношение; гарантии и контроль качества. Нам важно выстраивать партнерские взаимовыгодные отношения с каждым клиентом. Благодаря опыту и обратной связи с нашими постоянными заказчиками мы постоянно меняем подход к работе и делаем условия сотрудничества проще и комфортнее.

Круги чугунные из АЧС-1, АЧС-2, Антифрикционный чугун АЧС1, АЧС2, втулка.

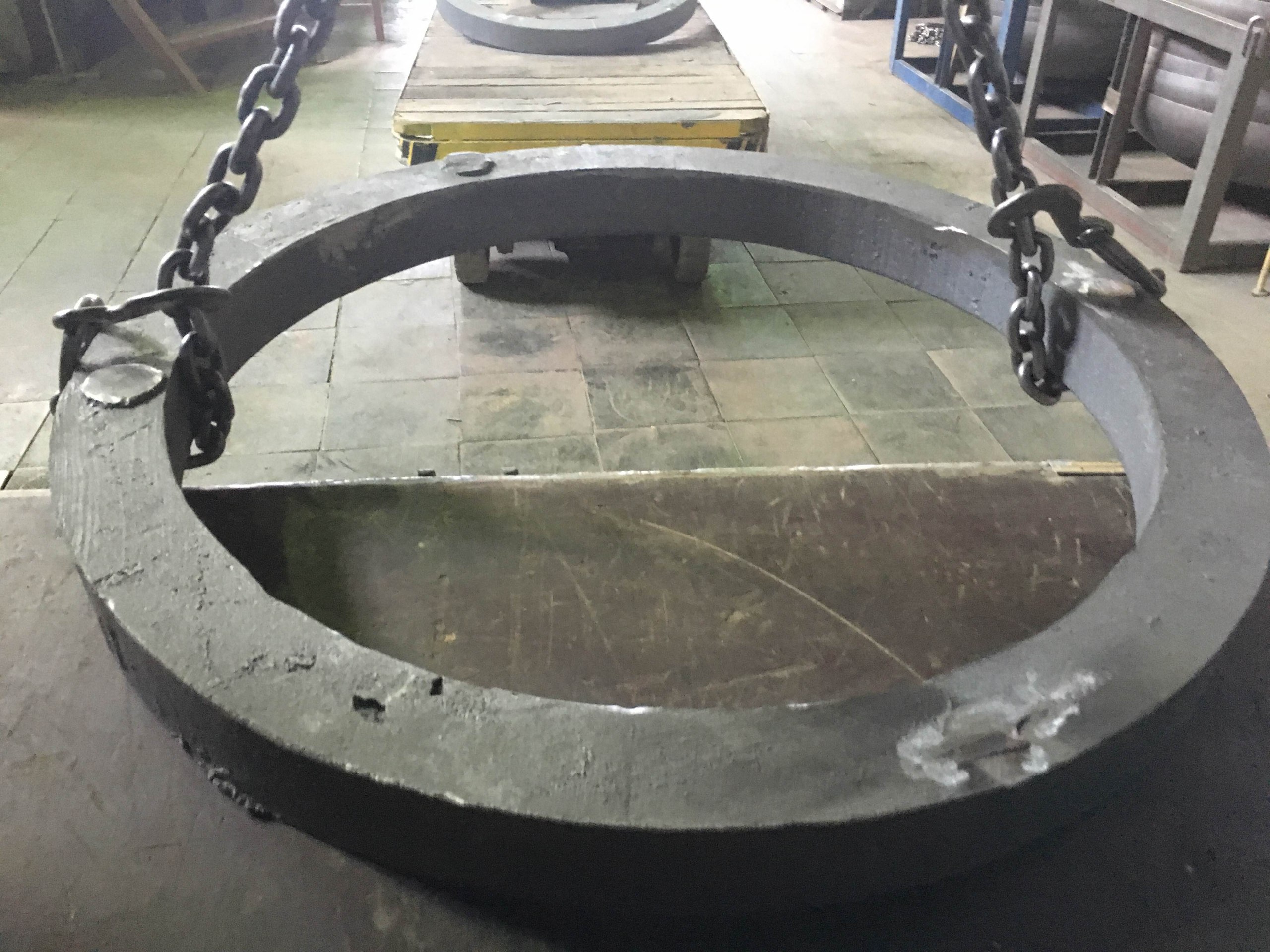

Литейно-механический завод ,производит отливки из антифрикционных чугунов согласно ГОСТ 1585-85 марок АЧС-1, АЧС-2.

Антифрикционные чугуны обеспечивают низкое трение в местах контакта деталей друг с другом. Хорошие антифрикционные свойства чугуна достигаются за счет получения структуры с определенным соотношением перлита и феррита в основе, а также количеством и формой графита.
Маркируют антифрикционные чугуны на перлитовой основе АЧС-1 и АЧС-2, а на феррито-перлитовый ? АЧС-3, АЧС-4, АЧС-5, АЧС-6, (А-антифрикционный, Ч-чугун, С-серый, цифра указывает на различный химический состав).
Детали, работающие в паре трения с термически упрочненными стальными деталями, изготавливают из перлитных марок чугунов АЧС-1 и АЧС-2, а не упрочненными ?

Антифрикционный чугун АЧС ГОСТ 1585-85 — свойства

Круг чугунный АЧС — имеет перлитную или феррито перлитную основу без структурно свободного цементита.

Присутствие в структуре пластинчатого или шаровидного графита обеспечивает антифрикционные свойства. Применяется в узлах трения со смазкой. Коэффициент трения 0,001 0,1 (при отсутствии смазки 0,12 0,8).

Наименование	Твердость по Бринеллю (НВ)	Давление p, МПа	Скорость скольжения v, м/с	p ∙ v, МПа ∙ м/с
Наименование	Твердость по Бринеллю (НВ)	Нормы работы деталей в узлах трения, не более
Чугунный круг АЧС-1	180-241	5	5	12
Чугунный круг АЧС-1	180-241	14	0,3	2,5
Чугунный круг АЧС-2	180-229	10	0,3	2,5
Чугунный круг АЧС-2	180-229	0,1	3	0,3
Чугунный круг АЧС-3	160-190	6	1	5
Чугунный круг АЧС-4	180-229	15	5	40
Чугунный круг АЧС-5	180-290	20	1	20
Чугунный круг АЧС-5	180-290	30	0,4	12,5
Чугунный круг АЧС-6	100-120	9	4	9
Чугунный круг АЧВ-1	210-260	1,5	10	12
Чугунный круг АЧВ-1	210-260	20	1	20
Чугунный круг АЧВ-2	167-197	1	5	3
Чугунный круг АЧВ-2	167-197	12	1	12
Чугунный круг АЧК-1	187-229	20	2	20
Чугунный круг АЧК-2	167-197	0,5	5	2,5
Чугунный круг АЧК-2	167-197	12	1	12

Применение антифрикционного чугунного круга для работы:

АЧС-1, АЧС-2 -в паре с закаленным или нормализованным валом;
АЧС-3 — в паре с закаленным или нормализованным валом или валом, не подвергающимся термической обработке;

АЧС-4 — в паре с закаленным или нормализованным валом;
АЧС-5 — в особо нагруженных узлах трения в паре с закаленным или нормализованным валом;
АЧС-6 — в узлах трения при температуре до 300 °С в паре с валом, не подвергающимся термической обработке;
АЧВ-1 — в узлах трения с повышенными окружными скоростями в паре с закаленным или нормализованным валом;
АЧВ-2 — в условиях трения с повышенными окружными скоростями в паре с валом, не подвергающимся термической обработке;
АЧК-1 — в паре с закаленным или нормализованным валом;
АЧК-2 — в паре с валом, не подвергающимся термической обработке.

Химический состав АЧС-1 ГОСТ 1585-85 : C углерод 3,2 ? 3,6%; Si кремний 1,3 ? 2,2%; Mn марганец 0,6 ? 1,2%; S сера до 0,12%. P фосфор 0,15 ? 0,4%; Cr хром 0,2 ? 0,5%; Cu медь 0,8 ? 1,6%;

Химический состав АЧС-2 ГОСТ 1585-85 : C углерод 3,0 ? 3,8%; Si кремний 1,4 ? 2,2%; Mn марганец 0,4 ? 0,7%; Ni никель 0,2 ? 0,5%; S сера до 0,12%. P фосфор 0,15 ? 0,4%; Cr хром 0,2 ? 0,4%; Ti титан 0,03 ? 0,1%; Cu медь 0,2 ? 0,5%;
Доставку берем на себя!

Ждем чертежи на электронный адрес:

Телефоны отдела продаж: 8 922-022-77-06

Круги чугунные из АЧС-1, АЧС-2, Антифрикционный чугун АЧС1, АЧС2, втулка.

Описание: Литейно-механический завод ,производит отливки из антифрикционных чугунов согласно ГОСТ 1585-85 марок АЧС-1, АЧС-2. Антифрикционные чугуны обеспечивают низкое трение в местах контакта деталей друг с другом. Хорошие антифрикционные свойства чугуна достигаются за счет получения структуры с определенным соотношением перлита и феррита в основе, а также количеством и формой графита. Маркируют антифрикционные чугуны на перлитовой основе АЧС-1 и АЧС-2, а на феррито-перлитовый ? АЧС-3, АЧС-4, АЧС-5, АЧС-6, (А-антифрикционный, Ч-чугун, С-серый, цифра указывает на различный химический состав). Детали, работающие в паре трения с термически упрочненными стальными деталями, изготавливают из перлитных марок чугунов АЧС-1 и АЧС-2, а не упрочненными . Применение антифрикционного чугунного круга для работы: АЧС-1, АЧС-2 -в паре с закаленным или нормализованным валом; АЧС-3 — в паре с закаленным или нормализованным валом или валом, не подвергающимся термической обработке; АЧС-4 — в паре с закаленным или нормализованным валом; АЧС-5 — в особо нагруженных узлах трения в паре с закаленным или нормализованным валом; АЧС-6 — в узлах трения при температуре до 300 °С в паре с валом, не подвергающимся термической обработке; АЧВ-1 — в узлах трения с повышенными окружными скоростями в паре с закаленным или нормализованным валом; АЧВ-2 — в условиях трения с повышенными окружными скоростями в паре с валом, не подвергающимся термической обработке; АЧК-1 — в паре с закаленным или нормализованным валом; АЧК-2 — в паре с валом, не подвергающимся термической обработке. Химический состав АЧС-1 ГОСТ 1585-85 : C углерод 3,2 ? 3,6%; Si кремний 1,3 ? 2,2%; Mn марганец 0,6 ? 1,2%; S сера до 0,12%. P фосфор 0,15 ? 0,4%; Cr хром 0,2 ? 0,5%; Cu медь 0,8 ? 1,6%; Химический состав АЧС-2 ГОСТ 1585-85 : C углерод 3,0 ? 3,8%; Si кремний 1,4 ? 2,2%; Mn марганец 0,4 ? 0,7%; Ni никель 0,2 ? 0,5%; S сера до 0,12%. P фосфор 0,15 ? 0,4%; Cr хром 0,2 ? 0,4%; Ti титан 0,03 ? 0,1%; Cu медь 0,2 ? 0,5%; Доставку берем на себя! [email protected]

Телефон: +7(913)232-29-36

Дата публикации: 17 ноября 2016

Местонахождение: Москва, Москва и Московская обл., Россия

ГОСТ 1585-85 Чугун антифрикционный для отливок. Марки

Текст ГОСТ 1585-85 Чугун антифрикционный для отливок. Марки

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

ЧУГУН АНТИФРИКЦИОННЫЙ

для отливок

МАРКИ

ГОСТ 1585—85

Издание официальное

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва

УДК 621. 74,04 :669,13 :006.354 Группа В11

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЧУГУН АНТИФРИКЦИОННЫЙ ДЛЯ ОТЛИВОК

Марки

Antifriction iron for castings.

Grades

ГОСТ

1585—85

ОКП 41 1150

Срок действия с 01.01.87

до 01.01.97

Настоящий стандарт распространяется на антифрикционный чугун для отливок, работающих в узлах трения со смазкой, и устанавливает марки, определяемые химическим составом, микроструктурой и твердостью.

1. МАРКИ

1.1. Марки чугуна, его химический состав, микроструктура и твердость должны соответствовать нормам, указанным в табл. 1—3.

Назначение и условия применения чугуна приведены в справочных приложениях 1 и 2.

Массовая доля марганца в чугуне марки АЧС-5 приведена в справочном приложении 3.

Издание официальное ★

© Издательство стандартов, 1985 © Издательство стандартов, 1991 Переиздание с изменениями

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения Госстандарта СССР

Таблица 1 П

	Массовая доля элемента, \|
Марка
чугуна*	С	Si	Мп	Сг	Ni	Т1	Си	Sb	РЬ	А1	Mg	Р	S
АЧС-1	3,2-	1,3-	0,6-	0,2-			0,8-	(■■И				0,15-	Не более
	3,6	2,#	1,2	0,5			W					0,40	0,12
АЧС-2	3,0-	1,4-	0,3-	0,2-	0,2-	0,03-	0,2-		•И*			0,15-	Не более
	3,8	2,2	1,0	0,5	0,5	0,10	0,5					0,40	0,12
АЧС-З	3,2-	1,7-	0,3-	Не более	Не более	0,03-	0,2-					0,15-	Не более
	3,8	2,6	0,7	0,3	0,3	0,10	0,5					0,40	0,12
АЧС-4	3,0-	1,4-	0,4-			_г —		0,04-				Не более	0,12-
	3,5	2,2	0,8					0,40				0,30	0,20
АЧС-5	3,5-	2,5-	7,5-	—		—				0,4-		Не более	Не более
		3,5	12,5							0,8		0,20	0,05
АЧС-6	2,2-	3,0-	0,2-	—					0,5-	—		0,5-	Не более
	2,8	4,0	0,6						1,0			1,0	0,12
АЧВ-1	2,8-	1,8-	0,6-		ИИ-	—i	Не более			—	0,03-	Не более	Не более
	3,5	2,7	1,2				0,7				0,08	0,20	0,03
АЧВ-2	2,8-	2,2-	0,4-				ЦЦП-			______t	0,03-	Не более	Не более
	3,5	2,7	0,8								0,08	0,20	0,03
АЧК-1	2,3-	0,5-	0,6-	—	ш.	—i	1,0-	—			—	Не более	Не более
	3,0	1,0	1,2				1,5					0,20	0,12
АЧК-2	2,5-	0,8-	0,2-	—			—	—*		—	—-	Не более	Не более
	3,0	1,3	0,6									0,25	0,12

О»

* В обозначении марки: АЧ-антифрикционный чугун С-серый с пластинчатым графитом; В-высокопрочный с шаровидным графитом; К’ковкий с компактным графитом; цифра-порядковый номер марки.

Таблица 2

	Графит	Перлит*	Фосфид-
Марка чугуна	форма	Размер	Распре деление	Занимае мая площадь	Дисперс ность	ная эвтектика (характер распределения)	Прочие составляв ющие
АЧС-1 АЧС-2 АЧС-3	ПГф1, ПГф2, ПГф4, ВГф2	ПГ_Д15— ПГд180	ПГр1— ПГрЗ	П—П70	ПД0. 3- ПД1.6	ФЭр1, ФЭр2	Цементит не допускается
			П85, П70
АЧС-4				П—П85
АЧС-5 АЧС-6				Аустенит: после закалки — не менее 80% поля шлифа, в литом состоянии— не менее 45% поля шлифа. Карбиды: после закалки — не более 8%, в литом состоянии — не более 25%
			П—П85	пдо.з— ПД1.6	ФЭр2, ФЭрЗ	Цементит не допускается
АЧВ-1	ШГф2, ШГф4, ШГф5	ШГд15- ШГд180		П96—П45	пдо.з- ПД1.0	ФЭр1. ФЭр2	Не более 5% цементита
АЧВ-2				П70—П45
АЧК-1	КГф2, КГфЗ	КГд15— КГд90		П—П85			Цементит не
АЧК-2				П70—П45			допус кается

* Для всех марок чугуна структура металлической основы вида ПТ1.

Таблица 3

Марка чугуна	Твердость по Бринеллю (НВ)	Марка чугуна	Твердость по Бринеллю (НВ)
АЧС-1	180—241	АЧС-6	100—120
АЧС-2	180—229	АЧВ-1	210—260
АЧС-3	160—190	АЧВ-2	167—197
АЧС-4	180—229	АЧК-1	187—229
АЧС-5	180—290 140—180*	АЧК-2	167—197

* После нагрева до температуры 950—1000°С, выдержки и закалки.

(Измененная редакция, Изм. № 1).

2. МЕТОДЫ ИСПЫТАНИЙ

2.1. Химический состав чугуна определяют по ГОСТ 2604.0—77, ГОСТ 2604.1—77, ГОСТ 2604.2—86, ГОСТ 2604.3—83, ГОСТ 2604.4—87, ГОСТ 2604.5—84, ГОСТ 2604.6—77, ГОСТ 2604.8—77, ГОСТ 2604. 9—83, ГОСТ 2604.10—77, ГОСТ 2604.13—82, ГОСТ 22536.0—87, ГОСТ 22536.1—88, ГОСТ 22536.2—87, ГОСТ 22536.3— 88, ГОСТ 22536.4—88, ГОСТ 22536.5—87, ГОСТ 22536.6—88, ГОСТ 22536.7—88, ГОСТ 22536.8—87, ГОСТ 22536.9—88, ГОСТ 22536.10— 88, ГОСТ 22536.11—87, ГОСТ 22536.12—88, ГОСТ 27809—88.

Допускается применение физических методов определения химического состава.

Содержание сурьмы, свинца и магния определяют по методикам, согласованным между изготовителем и потребителем.

Отбор проб для определения химического состава производят по ГОСТ 7565—81.

(Измененная редакция, Изм. № 1).

2.2. Микроструктуру чугуна определяют по ГОСТ 3443—87.

2.3. Определение твердости проводят по ГОСТ 27208—87. Количество образцов для определения твердости устанавливают в норм ативно-технической документации.

ПРИЛОЖЕНИЕ 1 Справочное

НАЗНАЧЕНИЕ АНТИФРИКЦИОННОГО ЧУГУНА

Марка чугуна	Назначение
АЧС-1	Для работы в паре с закаленным или нормализованным валом
АЧС-2 АЧС-3	То же Для работы в паре с закаленным или нормализованным валом или валом, не подвергающимся термической обработке
АЧС-4	Для работы в паре с закаленным или нормализованным валом
АЧС-5	Для работы в особо нагруженных узлах трения в паре с закаленным или нормализованным валом
АЧС-б	Для работы в узлах трения при температуре до 300°С в паре с валом, не подвергающимся термической обработке
АЧВ-1	Для работы в узлах трения с повышенными окружными скоростями в паре с закаленным или нормализованным валом
АЧВ-2	Для работы в условиях трения с повышенными окружными скоростями в паре с валом, не подвергающимся термической обработке
АЧК-1	Для работы в паре с закаленным или нормализованным валом
АЧК-2	Для работы в паре с валом, не подвергающимся термической обработке

ПРИЛОЖЕНИЕ 2 Справочное

УСЛОВИЯ ПРИМЕНЕНИЯ АНТИФРИКЦИОННОГО ЧУГУНА В УЗЛАХ ТРЕНИЯ

1. Применение отливок из антифрикционного чугуна в узлах трения требует соблюдения условий, указанных ниже.

Тщательный монтаж, обеспечивающий точное сопряжение трущихся поверхностей и отсутствие перекоса.

Непрерывная смазка, не допускающая искрений или значительного нагрева узла трения.

Повышение зазоров по сравнению с установленными для бронзы на 15—30%, при наличии значительного нагрева узла трения в работе — до 50%.

Приработка на холостом ходу и постепенное повышение рабочих нагрузок.

2. Режимы работы деталей из антифрикционного чугуна в узлах трения должны соответствовать нормам, указанным в таблице.

Марка чугуна	Давление р, МПа	Скорость скольжения о, м/с	Р • V, МПа • м/с
Не более
АЧС-1	5,0	5,0	12,0
	14,0	0,3	2,5
АЧС-2	10,0	0,3	2,5
	од	3,0	0,3
АЧС-3	6,0	1,0	5,0
АЧС-4	15,0	5,0	40,0
АЧС-5	20,0	1. 0	20,0
	30,0	0,4	12,5
АЧС-6	9,0	4,0	9,0
АЧВ-1	1,5	10,0	12,0
	20,0	1,0	20,0
АЧВ“2	1,0	5,0	3,0
	12,0	1.0	12,0
АЧК-1	20,0	2,0	20,0
АЧК-2	0,5	5,0	2,5
	12,0	1.0	12,0

Примечание. Проводимые для некоторых марок чугуна два предельных значения для р и, соответственно, для v указывают допустимые сочетания значений каждого из этих показателей.

ПРИЛОЖЕНИЕ 3 Справочное

СОДЕРЖАНИЕ МАРГАНЦА В ЧУГУНЕ МАРКИ АЧС-5

Толщина стенки отливки, мм	Массовая доля марганца, %
От 5 до 10	От 7,5 до 8,5
Св. 10 » 20	Св. 8,5 > 9,5
» 20 » 30	> 9,5 > 10,5
> 30 > 40	> 10,5 > 11,5
>40 > 60	> 11,5 > 12,5

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством энергетического машиностроения СССР

РАЗРАБОТЧИКИ

М. Л. Хрущев, канд. техн. наук (руководитель темы)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.09.85 № 2943

3. Срок проверки — 1992 г.

4. ВЗАМЕН ГОСТ 1585—79 в части марок чугуна

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ОЗозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2604.0—77	2.1
ГОСТ 2604.1—77	2.1
ГОСТ 2604.2—86	2.1
ГОСТ 2604. 3—83	2.1
ГОСТ 2604.4—87	2.1
ГОСТ 2604.5—84	2.1
ГОСТ 2604.6—77	2.1
ГОСТ 2604.8—77	2.1
ГОСТ 2604.9—83	2.1
ГОСТ 2604.10—77	2.1
ГОСТ 2604.13—82	2.1
ГОСТ 3443—87	2.2
ГОСТ 7565—81	2.1
ГОСТ 22536.0—87	2.1
ГОСТ 22536.1—88	2.1
ГОСТ 22536.2—87	2.1
ГОСТ 22536.3—88	2.1
ГОСТ 22536.4—88	2.1
ГОСТ 22536.5—87	2.1
ГОСТ 22536.6—88	2.1
ГОСТ 22536.7—88	2. 1
ГОСТ 22536.8—87	2.1
ГОСТ 22536.9—88	2.1
ГОСТ 22536.10—88	2.1
ГОСТ 22536.11—87	2.1
ГОСТ 22536.12—88	2.1
ГОСТ 27208—87	2.3
ГОСТ 27809—88	2.1

6. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в августе 1989 г. (ИУС 12—89)

Редактор Л. Д. Курочкина Технический редактор М. М. Герасименко Корректор Г. И. Чуйко

Сдано в наб. 07.06.91 Подп. в печ. 28.08.91 0,75 уел. п. л. 0,75 уел. кр.-отт. 0,46 уч.-изд. л.

Тир. 9000 Цена 20 к.

Ордена «Знак Почета» Издательство стандартов, 123557, Москва, ГСП,

Новопресненский пер., д. 3.

Вильнюсская типография Издательства стандартов, ул. Даряус и Гирено, 39. Зак. 1001

Цена 20 коп.

		Единица
Величина	Наименование	Обозначение
международное	русское
ОСНОВНЫ Длина	Е ЕДИНИ! метр	J ы СИ m	M
Масса	килограмм	Ч^г	КГ
Время	секунда	ь	С
Сила электрического тока	ампер	А	А
Термодинамическая температура	кельвин	К	К
Количество вещества	моль	mol	моль
Сила света	кандела	cd	кд
ДОПОЛНИТЕЛЬНЫЕ ЕДИНИЦЫ СИ
Плоский угол	радиан	rad	рад
Телесный угол	стерадиан	sr	ср

ПРОИЗВОДНЫЕ ЕДИНИЦЫ СИ, ИМЕЮЩИЕ СПЕЦИАЛЬНЫЕ НАИМЕНОВАНИЯ

	Единица		Выражение через осноомые н до-
Величина	Л U iieUABB j.	Обозначение
И fl И МСН08в ние	междуна родное	русское	полнительные единицы СИ
Частота	герц	Hz	Гц	С”¹
Сила	ньютон	N	Н	м КГ-С”»
Давление	паскаль	Ра	Па	м^-1 • КГ С“²
Энергия	джоуль	J	Дж	м² кг с~²
Мощность	ватт	W	Вт	м² кг с~^э
Количество электричества	кулон	С	Кл	с А
Электрическое напряжение	вольт	V	В	м² кг с^-3 • А~’
Электрическая емкость	фарад	F	Ф	_м—²кг-1 . с⁴*А²
Электрическое сопротивление	ом	<2	Ом	м²— кг с^-3 * А“²
Электрическая проводимость	сименс	S	См	м*²кг“’ с³ А²
Поток магнитной индукции	вебер	Wb	Вб	м² — кг- с“²А^-1
Магнитная индукция	тесла	т	Тг	кг с~² А~‘
Индуктивность	генри	н	Гн	м² кг с“² А-²
Световой поток	люмен	Im	лм	кд • ср
Освещенность	люкс	1х	лк	м“² кд * ср
Активность радионуклида	беккерель	Bq	Бк	с~^]
Поглощенная доза ионизирую	грэй	Gy	Гр	м² . с-⁴
щего излучения Эквивалентная доза излучения	зивеот	Sv	Зв	г w е п 1 ьэ

Чугун Achs-6 / Auremo

Обозначение

Имя	Стоимость
Обозначение ГОСТ Кириллица	АЧС-6
Обозначение ГОСТ латинское	АЧК-6
Транслитерация	АЧС-6
Химические элементы	–

Описание

Чугун АКС-6 применяется : для производства отливок, работающих на трение при температуре до 300 ° С в паре с валом, не подвергнутых термообработке.

Примечание

Серый чугун антифрикционный с пластинчатым графитом.

Стандарты

Имя	Код	Стандарты
Чугун	В11	ГОСТ 1585-85

Химический состав

Стандартный	С	S	-П	млн	Si	Fe	Пб
ГОСТ 1585-85	2. 2-2,8	≤0,12	0,5–1	0,2-0,6	3-4	Остальные	0,5-1

Fe является основой.

Технологические свойства

Имя	Стоимость
Микроструктура	Перлит или феррит перлитный. Графит: форма — ПГф1, ПГф2, ПГф4, ВГф5; размер — ПГД15 — ПГД180; раздача — ПГр1 — ПГр3.Перлит: посадочное место — П-П85; дисперсия — ПД0,3 — ПД1,6. Фосфина эвтектика (характер распространения) — ФЭр2, ФЭр3. Цементит не допускается.
Условия использования	Использование отливок из чугуна при трении требует тщательного монтажа, обеспечения парности поверхностей трения и отсутствия перекоса; непрерывная смазка, обеспечивающая истинный и значительный нагрев узлов трения; увеличение зазора по сравнению с установленной бронзой на 15-30%, при наличии значительного нагрева осетрени в работе — до 50%; работа на холостом ходу и все более высокие нагрузки. При давлении P≤9,0 МПа скорость скольжения V должна быть ≤4,0 м / с, а произведения P · V ≤ 9,0 МПа · м / с.

Имя

Стоимость

Микроструктура

Перлит или феррит перлитный. Графит: форма — ПГф1, ПГф2, ПГф4, ВГф5; размер — ПГД15 — ПГД180; раздача — ПГр1 — ПГр3.Перлит: посадочное место — П-П85; дисперсия — ПД0,3 — ПД1,6. Фосфина эвтектика (характер распространения) — ФЭр2, ФЭр3. Цементит не допускается.

Условия использования

Использование отливок из чугуна при трении требует тщательного монтажа, обеспечения парности поверхностей трения и отсутствия перекоса; непрерывная смазка, обеспечивающая истинный и значительный нагрев узлов трения; увеличение зазора по сравнению с установленной бронзой на 15-30%, при наличии значительного нагрева осетрени в работе — до 50%; работа на холостом ходу и все более высокие нагрузки.

При давлении P≤9,0 МПа скорость скольжения V должна быть ≤4,0 м / с, а произведения P · V ≤ 9,0 МПа · м / с.

Чугун Achs-5 / Auremo

Обозначение

Имя	Стоимость
Обозначение ГОСТ Кириллица	АЧС-5
Обозначение ГОСТ латинское	АЧЦ-5
Транслитерация	АЧС-5
Химические элементы	–

Описание

Чугун АКС-5. Применяется : для производства отливок, работающих в тяжелонагруженных узлах трения в паре с закаленным или нормированным валом.

Примечание

Серый чугун антифрикционный с пластинчатым графитом.

Стандарты

Имя	Код	Стандарты
Чугун	В11	ГОСТ 1585-85

Химический состав

Стандартный	С	S	-П	млн	Si	Fe	Al
ГОСТ 1585-85	3. 5-4,3	≤0,05	≤0,2	7,5–12,5	2,5–3,5	Остальные	0,4-0,8

Fe является основой.
Согласно ГОСТ 1585-85 пределы содержания марганца в отливках устанавливаются в зависимости от толщины стенки отливки: толщина стенки 5-10 мм — 7,50-8,50% Mn; > 10-20 мм — 8,50-9,50% Mn; > 20-30 мм — 9,50-10,50% Mn; > 30-40 мм — 10,50-11,50% Mn; > 40-60 мм — 11.50-12,50% Mn.

Технологические свойства

Имя	Стоимость
Микроструктура	Перлит или феррит перлитный. Графит: форма — ПГф1, ПГф2, ПГф4, ВГф5; размер — ПГД15 — ПГД180; раздача — ПГр1 — ПГр3. Аустенит: после школы — не менее 80% полевого участка в литом состоянии — не менее 45% полевого участка. Карбиды: после школы — время не должно превышать 8%, в литом состоянии — не более 25%.
Условия использования	Использование отливок из чугуна при трении требует тщательного монтажа, обеспечения парности поверхностей трения и отсутствия перекоса; непрерывная смазка, обеспечивающая истинный и значительный нагрев узлов трения; увеличение зазора по сравнению с установленной бронзой на 15-30%, при наличии значительного нагрева осетрени в работе — до 50%; работа на холостом ходу и все более высокие нагрузки. При давлении P≤20.0 МПа скорость скольжения V должна быть ≤1,0 м / с и произведение P · V ≤ 20,0 МПа · м / с При давлении P ≤ 30,0 МПа скорость скольжения V должна быть ≤0,4 м / с и произведение P · V ≤ 12,5 МПа · м / с.

Имя

Стоимость

Микроструктура

Перлит или феррит перлитный. Графит: форма — ПГф1, ПГф2, ПГф4, ВГф5; размер — ПГД15 — ПГД180; раздача — ПГр1 — ПГр3. Аустенит: после школы — не менее 80% полевого участка в литом состоянии — не менее 45% полевого участка. Карбиды: после школы — время не должно превышать 8%, в литом состоянии — не более 25%.

Условия использования

При давлении P≤20.0 МПа скорость скольжения V должна быть ≤1,0 м / с и произведение P · V ≤ 20,0 МПа · м / с При давлении P ≤ 30,0 МПа скорость скольжения V должна быть ≤0,4 м / с и произведение P · V ≤ 12,5 МПа · м / с.

Achs Metal Products Inc — ZIP 48089, NAICS 238160

Хотите заказать список компаний, похожих на «Ахс Метал Продактс Инк»?

Купить бизнес-список

Обзор бизнеса

Компания « Achs Metal Products Inc » из Уоррена, штат Мичиган, 48089 работает в основном в соответствии с Кодексом SIC 1761 — Кровля, сайдинг и работы с листовым металлом и Кодексом NAICS 238160 — Подрядчики по кровельным работам. Achs Metal Products Inc — это небольшой бизнес с низкими доходами, хорошо зарекомендовавший себя в своей отрасли.

Город: Уоррен

Округ: Макомб

Государство: MI

Район метро: Детройт-Уоррен-Дирборн

ZIP: 48089

Код города: 586

Страна: Соединенные Штаты

Часовой пояс: по восточному времени

Стандартное восточное время. Годовой доход: Низкий
Годы в бизнесе: Хорошо зарекомендовавший себя
Стандартное восточное время. Размер компании: Небольшой
Размер города: Середина
Premium Business Details
Список приобретенных предприятий содержит следующие поля:
Контактное лицо
Название работы
Телефонный номер
Электронная почта (необязательно)
Юридический адрес
Электронная почта
Интернет сайт
Широта Долгота
Смоделированный кредитный рейтинг
Квадратные метры
Общественный / Частный
Тип локации *
* Варианты: головной офис, дочерняя компания, филиал, франшиза, отдельное предприятие
Купить бизнес-список
В каждый заказ входит: бесплатный обзорный отчет отрасли, бесплатный список примеров, постоянно обновляемые и проверенные данные, премиум-поддержка по телефону / электронной почте
Конкуренты
Некоторые из основных конкурентов «Achs Metal Products Inc» в соответствии с Кодексом SIC 1761 — Кровельные, сайдинговые работы и работы с листовым металлом и Кодексом NAICS 238160 — Подрядчики по кровле:
Посмотреть больше конкурентов
О SIC & NAICS Business Data
SICCODE. com собирает исчерпывающие бизнес-данные и контакты руководителей компаний в США и Канаде. Закажите список компаний в рамках кода SIC 1761 — Кровельные, сайдинговые работы и работы из листового металла и кода NAICS 238160 — Подрядчики по кровельным работам для маркетинга (почтовая рассылка, телемаркетинг, электронная почта для руководителей) или аналитики. Наши аналитики данных готовы помочь в настройке вашего списка и целевом маркетинге.
6 признаков того, что вам следует стать целостным диетологом

Примечание редактора : Этот пост был первоначально опубликован 9 июня 2014 г. и обновлен в июне 2017 г.
Почему вы делаете то, что делаете?
Это был вопрос, заданный основным докладчиком Джимом Романом на конференции и выставке NANP в 2014 году комнате, полной профессионалов в области комплексного питания, студентов, экспертов и меня. Я писатель, входящий маркетолог, художник, местный производитель / гурман, и я бы не стал называть себя экспертом по питанию, но этот вопрос все равно задевал меня.
Почему вы делаете то, что делаете? Поначалу это не звучит слишком страшно.Но когда вы начинаете размышлять о , почему — основная мотивация того, почему вы встаете утром, почему вы идете по тому пути, по которому идете, — вопрос становится глубоко личным. Это может встряхнуть вас.
Когда я слушал ответы из толпы, я был поражен состраданием, исходящим от профессионалов холистического питания:
Чтобы помочь людям выздороветь, чтобы они могли достичь цели своей жизни
Чтобы дать женщинам положительный образ тела, чтобы они могли расширить возможности своих дочерей
Чтобы помочь людям с особыми потребностями поддерживать здоровое питание, чтобы они могли следовать своей мечте
{{cta (‘6a2e4bfd-c7af-45bd-8741-c7850664a336’)}}
Я был перемещен. Это также напомнило мне о наших студентах и преподавателях здесь, в ACHS. Они не просто изучают и практикуют целостное питание, потому что им нравится готовить органически или обладают способностями к анатомии и физиологии. Они хотят лечить людей с помощью еды и изменить мир к лучшему.
Итак, когда я задумался над вопросом, я был приятно удивлен, что мой ответ был похож. Причина, по которой я пишу, — способствовать исцелению или, по крайней мере, утешению. Хотя писательство и искусство больше похожи на питание и исцеление для души.Когда я описываю свою любимую книгу моего любимого автора — Walking on Water Мадлен Л’Энгл — я сравниваю ее с «эмоциональным выпиванием чашки горячего ромашкового чая моей бабушки». Истории и слова исцеляют, и мне нравится, что я обнаружил связь между письмом и искусством целостного питания.
Итак, почему вы, , делаете то, что делаете? Если вам не нравится ответ, возможно, пришло время внести изменения.
Как преподаватель письма, моя любимая часть работы — помогать моим ученикам озвучивать свои академические и карьерные цели в рабочее время. Поработав с моей потрясающей командой в ACHS и посетив конференцию NANP, я могу выделить несколько ключевых черт характера профессионалов в области комплексного питания. Вы из тех, кто любит видеть, как люди преуспевают, когда они правильно питаются? Вам нравится ходить с друзьями на рынки местных фермеров и указывать на то, какие зеленые овощи улучшат их настроение? Если ДА, вы можете начать изучение школ комплексного питания.
Все еще не уверены? Может быть, мое прозрение от NANP поможет! Вот мои 6 признаков, почему вам следует подумать о том, чтобы стать целостным диетологом:

1.Вы одержимы вкусной местной едой.
Давайте будем честными. Если вы не любите поесть, вероятно, вам не понравится изучение питания. Целостные диетологи стремятся найти местные фермы с самыми свежими органическими продуктами. Они читают блоги о последних способах приправить чугунную сковороду для оптимального потребления железа. Они сходят с ума от идеального смузи из капусты. Если это вызвало у вас учащение пульса… возможно, вам стоит подумать о карьере в области комплексного питания.
2. Вы восхищаетесь тем, как организм работает и реагирует на определенные продукты и химические вещества.
Для скульптора холст — это камень. Для писателя — ее газета. Для целостного диетолога или консультанта по целостному питанию холст — это человеческое тело! Вот небольшой тест:
В. Грубые, ломкие и сухие волосы могут сигнализировать о…
Понятия не имею, но очень хочу узнать!
Не знаю; плевать.
Дефицит цинка или витамина А! Ешьте больше органических цельнозерновых, зеленых овощей, пивных дрожжей и рыбы.
Пора сходить в салон для кондиционирования.
Если вы ответили A или C, вам, вероятно, понравится узнать, как питательные вещества могут влиять на хрупкий баланс тела, и я уверен, что вам понравится этот другой пост в блоге ACHS о дефиците питательных веществ: Mirror to Wellness: 4 Health Indicator которые могут сигнализировать о недостатках.
3. Вы любите приключения и любите пробовать новое.
Каждый художник и ученый знает, что для достижения результата нужно рисковать. Целостные диетологи выходят за рамки своей зоны комфорта, пробуя новые или необычные продукты (сырая пчелиная пыльца, кто-нибудь?).Это помогает им вдохновлять клиентов рисковать здоровьем в собственном питании, и это один из вернейших признаков того, что вы должны стать целостным диетологом.
4. Вас беспокоит количество проблем со здоровьем, связанных с питанием, в современном обществе.
Если рост показателей сердечных заболеваний, ожирения, рака и диабета в США заставляет вас думать: «Ну, конечно, эти болезни стремительно растут — на каждом углу есть McDonald’s!» тогда вы определенно находитесь в том же лагере, что и эксперты по питанию на конференции NANP и ACHS.
Кстати о McDonald’s, знаете ли вы, что они были спонсором известной конференции ДИЕТИКА (наряду с Butter Buds, Boston Market и California Pizza Kitchen)? Довольно мерзко. Или, может быть, вы выругались с метро и нескольких других опасных ресторанов после того, как узнали, что они добавляют в свой хлеб.
Если тревожные истории о питании вскипятят вашу кровь и побудят вас внести позитивные изменения в отношение нашего общества к еде, вы, возможно, идеально подойдете для карьеры в области целостного питания.
5. Вы знаете, что люди счастливее, когда им лучше.
Все мы знаем это неприятное чувство после употребления обработанной нездоровой пищи. Сравните это с чувством бодрости и бодрости, которое вы испытываете после салата из шпината и капусты или нескольких кусочков органического апельсина. Есть существенная разница.
Когда я практикую целостный здоровый образ жизни — правильно питаюсь, занимаюсь йогой два раза в неделю, веду дневник и выхожу на улицу — я чувствую себя на миллион долларов.(И моя семья и друзья скажут вам, что со мной намного легче находиться!) Если у вас есть глубокое желание увидеть, как люди достигают своего пика благополучия с помощью хорошей, питательной еды, это верный признак того, что вам следует изучать целостный подход. питание.
6. У вас есть глубокое желание помочь другим исцелиться с помощью питания.
Это, вероятно, самый большой и важный знак в моем списке, почему вам следует стать целостным диетологом. Работая в ACHS и посещая конференцию NANP, я узнал, что все успешные целостные диетологи испытывают непоколебимое желание помочь другим почувствовать себя лучше.Независимо от того, работают ли они с детьми-подростками, взрослыми с ограниченными возможностями, работающими мамами или руководителями в дороге, эти специалисты по питанию хотят помочь выздоровлению.
Эти успешные диетологи могут писать бестселлеры, проводить вебинары и проводить успешные комплексные оздоровительные практики, но если вы спросите их Почему вы делаете то, что делаете? , , вы получите ответ в той или иной форме: Чтобы помочь другим с помощью питания.
Целостное питание и консультирование — это искусство, и, как и все искусства, успешная практика должна исходить из самых глубоких частей нас самих. Итак, теперь, когда вы дошли до конца моего списка, я задам вам вопрос, который основной докладчик задал всем нам на NANP:
Почему ВЫ делаете то, что делаете?

Эта статья носит ознакомительный характер. Он не предназначен для лечения, диагностики, лечения или предотвращения болезней. Эта статья не проверялась FDA. Всегда консультируйтесь со своим лечащим врачом или врачом-натуропатом, прежде чем вносить какие-либо существенные изменения в свое здоровье и самочувствие.
Влияние ПАВ на структуру и износостойкость легированной медью гиперэвтектоидной стали
[1] E.D. Головин, В.А. Кузнецов, В. Кумар, П.А. Попелюх, Н.В. Степанова, Влияние меди на фрикционные свойства серого чугуна, Обработка металлов, 1, 54 (2012) 81-84. (по-русски).
[2] Б.Л. Кузнецов, Получение чугуна с шаровидным и уплотненным графитом без модификаторов шаровидной формы, Литейное производство, 8 (1985) 18-19.(по-русски).
[3] Н.П. Лякишев, Диаграммы состояния металлических систем. Справочник, 1, 1996.
[4] Н. Лякишев П. Диаграммы состояния металлических систем. Справочник, 2, 1996.
[5] Н.В. Степанова, А.А. Разумаков, Влияние легирования медью и алюминием на структуру, механические и фрикционные свойства стали, 8-й международный форум по стратегическим технологиям (IFOST 2013): Тез., Монголия, Улан-Батор, 1 (2013).
DOI: 10.1109 / ifost.2013.6616977
Drake Manufacturing Co.
Детали
Родительская категория: Города F-J
Выше реклама компании Drake Manufacturing Company.
КОМПАНИЯ ПО ПРОИЗВОДСТВУ ДРАЙКОВ
ДРУЖБА, Нью-Йорк
Из книги столетия дружбы 1965 года
Компания Drake Manufacturing Company была основана в 1897 году и стала преемницей компании Drake Hardware. На Сойер-авеню было построено здание для производства ковочного железа Empire State. Этот ассортимент был очень популярен и продавался во всех восточных штатах. Несколько лет назад компания Drake, которая больше не производит печи, получила от женщины из Вермонта фотографию одной из печей, перед которой лежали кошка и собака.Просила прислать решетки для печи. Сотрудники Drake провели поиск и нашли решетки, которые были отправлены в Вермонт. Производство печей прекратилось сорок пять лет назад. Основателями компании были Б. Фрэнк Дрейк, Л. С. Ховард и Чарльз Дэй. Позже сыновья Б. Фрэнка Дрейка управляли компанией несколько лет до самой своей смерти.
В 1952 году Генри Х. Маклер купил половину доли в компании у семьи Дрейков. В то время их работало шестнадцать человек, и основной продукцией компании Delco были отливки из серого чугуна.Вся обработка металла и материалов производилась вручную. В 1953 году компания Delco прекратила закупки, но благодаря активным усилиям по продажам подразделение Рочестерской продукции корпорации General Motors начало закупать отливки, которые продолжаются и по сей день. (1965) В 1953 году Дональд Бауэрсокс выкупил оставшуюся половину акций компании у семьи Дрейков. В 1954 и 1955 годах производство росло за счет увеличения продаж благодаря репутации производителя услуг и качества.
В 1955 году в этой стране из Германии был внедрен новый процесс, называемый Shell Moulding, и несколько литейных предприятий посчитали, что это средство для производства более качественных отливок.Руководство Drake воспользовалось огромным шансом в получении заказов и производстве отливок в этом процессе, не имея какого-либо предшествующего опыта. Drake теперь считается одним из выдающихся литейных заводов в этой стране. Сотрудники компании были организованы Международной ассоциацией машинистов в 1961 году. Маклер и Бауэрсокс основали Hearth Industries, Inc. в Уэллсвилле, чтобы разнообразить свои интересы. В конце 1961 года Drake Manufacturing объединилась с TK M Electric Corp.Рочестера. TKM был создателем специальных генераторов на постоянных магнитах для самолетов и ракет. С 1961 по 1964 год количество рабочих мест в компании Drake выросло примерно до 100 человек, а объем производства — примерно до 8 000 000 фунтов отливок в год.
В январе 1964 года часть компании TKM была продана Garrett Corporation из Лос-Анджелеса, поставщику военной техники. В июле 1964 года Macler Industries, Inc. of Friendship приобрела все выпущенные акции Drake Manufacturing Company.В настоящее время осуществляется программа расширения стоимостью около 350 000 долларов с целью стать ведущим производственным предприятием на востоке. Приблизительно 8 000 000 автомобилей имеют отливки Drake в своей сборке, и в настоящее время Drake расширяется в области производства самолетов и грузовиков. В штате сейчас чуть меньше 100 человек.
(В 2008 году компания прекратила свою деятельность.)
Колледж Верхней Канады по сравнению со школой колледжа ACHS Святого Петра
Робертсон Дэвис (1932)
Один из самых всемирно известных канадских писателей, драматургов, журналистов и эссеистов
Дэвид Гилмор (1968)
Премия журналиста и генерал-губернатора за писатель-лауреат литературной литературы на английском языке
Стивен Ликок (1882)
Известный писатель, юморист и экономист.Самый читаемый англоязычный автор в мире с 1910 по 1925 год.
Питер К. Ньюман (1947)
Пибоди, удостоенный наград журналист и бывший редактор Macleans и Toronto Star. Известный летописец «Канадского истеблишмента»
Фостер Хьюитт (1921)
Легендарный телеведущий и член Зала хоккейной славы
Галт МакДермот (1942)
Музыкант, лауреат премии «Грэмми» и соавтор бродвейского мюзикла «Волосы»
Герайнт Вин Дэвис (1975)
Актер театра, кино и телевидения (Forever Knight)
Леонард Дик (1982)
Премия «Эмми», «Золотой глобус» и награда Гильдии писателей, удостоенный награды Гильдии сценаристов, продюсер и сценарист фильмов «Остаться в живых», «Дом», «Хорошая жена» и многих других ситкомов
Майкл Сноу (1948)
Всемирно признанный современный художник, публичные работы которого широко представлены по всему Торонто. Выставляется по всему миру, в том числе в MoMa.
Тимоти Итон (1852)
Основатель ныне несуществующего универмага Eaton
посмотреть все
Уильям Джордж Гудерхэм (1867)
Владелец винокурни Gooderham Worts и президент Банка Торонто
Том Саки (2001)
Соучредитель TerraCycle, инновационной компании по переработке отходов
Вивек Рао (1986)
Самый молодой преподаватель, когда-либо работавший в кардиохирургическом отделении UofT.Вторая самая молодая кафедра кардиохирургии в сети здравоохранения Университета Торонто. Вошел в топ-40 Канады среди детей до 40 лет.
Майкл Игнатьев (1965)
Лидер Либеральной партии Канады и лояльной оппозиции Ее Величества. Известный гарвардский историк и журналист. Обладатель премии «Близнецы». Лауреат премии Лионеля Гелбера. В шорт-лист Букеровской премии.
Гарольд Баллард (1921)
Владелец садов Торонто Мэйпл Лифс, Гамильтон Тайгер-Кэтс и Кленовый лист.Призывник Зала хоккейной славы.
Колин Грининг (2005)
Действующий хоккеист НХЛ за «Оттавские сенаторы»
Конн Смайт (1909)
Владелец Toronto Maple Leafs, основатель Maple Leaf Gardens и тренер команды, завоевавшей золотые медали Зимних Олимпийских игр 1928 года. Тезка к трофею Конна Смайта из НХЛ
Стюарт Ланг (1970)
Член канадской футбольной лиги Эдмонтонских эскимосов и обладатель четырех серых кубков
Стивен Кларксон (1954)
Ведущий канадский политолог и член Ордена Канады.
Джордж Грант (1936)
Всемирно известный канадский философ и теоретик. Оказал большое влияние на последующих канадских ученых и политическую культуру. Считается одним из самых оригинальных мыслителей Канады.
Тед Роджерс (1951)
дальновидный предприниматель и девятый самый богатый человек Канады.Основатель и председатель Rogers Communications.
Гален Уэстон (1958)
Председатель George Weston Limited и второй по величине человек Канады. Внук Джорджа Уэстона и отец Галена Уэстона-младшего, также выпускник UCC
Дэвид Томсон (1975)
Председатель Thomson Reuters.Самый богатый человек Канады и шестой самый богатый человек в мире. Сын Кеннета Томсона, также выпускник UCC
Питер Далглиш (1976)
Основатель Street Kids International и лауреат премии «Выдающиеся молодые люди мира»
Гарри Крерар (1904)
Военный генерал и ведущий полевой командир Канады во время Второй мировой войны
Майкл Уилсон (1955)
Федеральный министр финансов и посол Канады в США.Соавтор НАФТА. Председатель Barclays Capital Canada. Получатель Ордена Канады. Канцлер UofT.
Джон Годфри (1961)
Государственный министр по делам инфраструктуры и сообществ. Редактор Financial Post. Выпускник Оксфорда
Билл Грэм (1957)
Лидер оппозиции и временного лидера Либеральной партии Канады.Министр иностранных дел, министр обороны страны
Джон Блэк Эйрд (1941)
Основатель Aird & Berlis LLP и 23-й вице-губернатор Онтарио
Роберт Причард (1967)
Президент Университета Торонто, президент и главный исполнительный директор Torstar, председатель Банка Монреаля.Офицер Ордена Канады и Член Ордена Онтарио.
Джордж Коннелл (1947)
Президент Университета Торонто, Президент Университета Западного Онтарио. Кавалер Ордена Канады.
Чарльз Уоттер (1993)
Исполнительный продюсер фильма «Пищевая революция Джейми Оливера», удостоенный премии «Эмми»
Майкл Макмиллан (1974)
Основатель и исполнительный председатель Alliance Atlantis Communications.Лауреат премии Оскар. Член Ордена Канады.
Джим Кадди (1974)
Музыкант, удостоенный награды Juno, Джим Кадди — один из самых любимых певцов и авторов песен в Канаде и один из основателей Blue Rodeo
Дуг Бассет (1958)
Основатель CFTO-TV. Президент телекомпании CTV.Член Зала славы Канадской ассоциации телерадиовещателей.
Патрик Грэм (1984)
Журналист Harper’s, New York Times Magazine и телекорреспондент CBC
Джон Стэкхаус (1981)
Главный редактор The Globe and Mail
Брайан Стюарт (1958)
Старший корреспондент телеканала CBC «The National», удостоенный награды.Заслуженный старший научный сотрудник Школы глобальных отношений им. Мунка при UofT. Член Ордена Онтарио.
Джеймс Грейг Артур (1962)
Ведущий математик в мире в области теории представлений и создатель общей формулы следа
Тимоти Эндикотт (1979)
Декан права Оксфордского университета.Юрист и философ.
Марк Кохон (1985)
Комиссар Канадской футбольной лиги (CFL). Директор по корпоративной и игровой разработке MLB. Вице-президент по развитию бизнеса НБА. Председатель Научного центра Онтарио.
Барни Уильямс (1996)
Олимпийский гребец, завоевавший серебряную медаль (Афины, 2004 г.), и выпускник Оксфордского университета
Майкл Эванс (1984)
Председатель Goldman Sachs Asia.Олимпийский гребец, обладатель золотой медали (Лос-Анджелес, 1984).
Том Райт (1971)
Комиссар Канадской футбольной лиги (CFL). Президент Adidas Canada. Операционный директор UFC Canada
Сэр Генри Пеллат (1876)
Финансист, генерал-майор и строитель Casa Loma в Торонто
Хэл Джекман (1950)
Вице-губернатор Онтарио, филантроп и финансист.Ректор Университета Торонто, председатель National Trust Company и Empire Life Insurance Company. Член Ордена Канады.
Гордон Чизбро (1971)
Выдающийся канадский инвестиционный банкир. Председатель и главный исполнительный директор Scotia Capital Markets. Соучредитель Blair Franklin Capital Partners
Эрнест МакКаллох (1943)
Биолог-новатор и соавтор открытия существования стволовых клеток.Лауреат премии Ласкера, член Орденов Канады и Онтарио, член Зала славы Канады
Александр Робертс Данн (1844)
Первый канадец, получивший Крест Виктории, высшую награду за храбрость перед лицом врага, присуждаемую в Британском Содружестве
Джон Роберт Картрайт (1912)
Председатель Верховного суда Канады
Эндрю Хайнцман (1986)
Известный автор и венчурный капиталист.Президент Investico Capital, экологической инвестиционной компании. Соучредитель журнала Shift и член редакционной коллегии The Walrus.
Дэвид Р. Битти (1961)
Известный международный бизнесмен и дипломат с большим опытом работы в совете директоров, член 29 советов (и председатель 5). Почетный генеральный консул Папуа-Новой Гвинеи. Профессор Университета Торонто
Брендан Фрейзер (1987)
Голливудский актер
Николас Кэмпбелл (1970)
Канадская звезда кино и телевидения.Двукратный обладатель Близнецов
Джон Фрейзер (1963)
Редактор журнала Saturday Night Magazine и магистр колледжа Мэсси. Член Ордена Канады. До 2008 года возглавлял Канадский фонд журналистики. Многократный лауреат премий в области журналистики. Издается по всему миру.
Джеффри Кофман (1978)
Обладатель премии Пибоди Корреспондент новостей ABC, репортаж для World News с Дайан Сойер, Nightline и Good Morning America.Гастролировал по Ираку и Афганистану в качестве встроенного репортера. Двукратный обладатель премии «Эмми»
Джон Уильям Босли (1964)
Спикер палаты общин Канады
Конрад Блэк (1959)
Известный газетный магнат и опытный историк. В какой-то момент контролировал третью по величине медиа-империю в мире в качестве председателя и держателя контрольного пакета акций Hollinger International.(Не окончил).
Грег П. Мередит (1976)
Председатель и главный исполнительный директор HSBC Bank USA. Профессиональный хоккеист НХЛ (Калгари Флэймз)
Энди Чизолм (1977)
Директор по стратегии Goldman Sachs (Global)
Блейк Хатчесон (1980)
Иконка канадской недвижимости: ее называют Уорреном Баффетом канадской недвижимости.Президент и генеральный директор Oxford Properties Group.
Джеймс Кокберн (1833)
Отец Конфедерации и первый спикер палаты общин Канады
Алан Макнотон (1921)
Спикер Палаты общин Канады. Канадский сенатор
Майкл Кэссиди (1954)
Лидер Новой демократической партии Онтарио.Федеральный член парламента
Мэтью Картрайт (1979)
Действующий конгрессмен-демократ США. Приписан Комитету по природным ресурсам и Комитету по надзору и государственной реформе
Норм Келли (1959)
Член парламента и заместитель мэра Торонто (и неофициально исполняющий обязанности мэра).Лауреат премии генерал-губернатора за историческую литературу. Также преподавал историю в колледже Верхней Канады
Эндрю Хатчисон (1956)
Предстоятель Англиканской церкви Канады (архиепископ)
Рокко Росси (1981)
Президент и главный исполнительный директор Канадского отделения рака простаты. Генеральный директор Фонда сердца и инсульта Онтарио.Национальный директор Либеральной партии Канады. Выпускник Принстона
Джеймс Джордж (1936)
Посол и эколог. Родосский ученый. Был послом Канады в Иране и странах Персидского залива
Джамиль Джаффер (1990)
Заместитель директора по правовым вопросам Американского союза гражданских свобод.Обжалованный в судебном порядке запрос Закона о свободе информации о пытках заключенных в США. Работал клерком в Верховном суде Канады.
Джон Грэм (1952)
ЦРУ шпионило за Кубой после ракетного кризиса. Канадский посол и дипломат
Дэниэл Лэнг (1938)
Канадский либеральный сенатор
Модрис Экстейнс (1961)
Известный и отмеченный наградами историк Германии.Родосский ученый.
Терри Гриер (1954)
Президент Университета Райерсона. Превратил Райерсона из колледжа в университет. ПНР Депутат
Аллан Лэмпорт (1923)
Мэр Торонто, член Ордена Канады
Алан Тонкс (1959)
Мэр Торонто и член парламента от либералов
Джон Томсон (1961)
Председатель финансовой корпорации Toronto-Dominion Bank.Заместитель председателя IBM. 20-й ректор Университета Западного Онтарио.
Тео Колдуэлл (1991)
Президент Caldwell Asset Management. Телерадиокомментатор и ведущий. Автор, журналист.
Гален Уэстон-младший (1992)
Исполнительный председатель и президент Loblaws Companies Limited
Шафик Каадри (1983)
Онтарио Член парламента провинции Этобико-Норт.Врач и популярный писатель об Андропаузе.
Ави Льюис (1986)
Журналист и режиссер-документалист, отмеченный наградами. Ведущий программ CBC «На карте» и «Линии разлома» Аль-Джазиры.
Бен Дункельман (1931)
Израильский герой войны и командир 7-й бригады, одной из самых знаменитых танковых бригад Израиля.Также известен как Бенджамин Бен-Давид.
Брайан Конахер (1959)
Хоккеист Матча звезд НХЛ. Был в команде Leafs, завоевавшей Кубок Стэнли 1967 года. Олимпиец.
Джон Ридпат (1955)
Отмеченный наградами профессор, историк и философ. Был известным сторонником объективизма, членом совета директоров Института Айн Рэнд.
Джон Джулиус Купер (1947)
Британский историк, писатель-путешественник и телеведущий. Член Палаты лордов Великобритании.
Эдвард Блейк (1851)
2-й премьер Онтарио. Лидер Либеральной партии Канады. Основатель юридической фирмы Blake, Cassels & Graydon LLP.
Том Кларк (1971)
Ведущий программы «Power Play» CTV. Главный политический корреспондент Global News. Ведущий Global’s «Западный блок». Заменить ведущего на Национальные новости CTV.
Оливер Эйкен Хауленд (1865)
31-й мэр Торонто. Кавалер ордена Св. Михаила и Св.Джордж.
Джордж Стюарт Генри (1889)
10-й премьер Онтарио
Сэр Артур Эдвард Грасетт (1906)
Канадский генерал-лейтенант британской армии. Полевой командир во время Великой Отечественной войны. Военный крест; Кавалер ордена Британской империи; Кавалер ордена Бани.
Томас Саймонс (1947)
Президент-основатель и ректор Трентского университета. Председатель Комиссии по правам человека Онтарио. Кавалер Ордена Канады. Орден Онтарио. Премия генерал-губернатора за канадские исследования
Джон Стратерн Хендри (1875)
11-й вице-губернатор Онтарио.
Эндрю Сакстон (1982)
Консервативный член канадского парламента от Северного Ванкувера
Уолтер Л. Гордон (1924)
Министр финансов Канады. Президент Тайного совета. Ректор Йоркского университета. Кавалер Ордена Канады. Командор Ордена Британской Империи.
Брюс Мэтьюз (1927)
Командир 2-й канадской пехотной дивизии во время Второй мировой войны. Генерал майор. Президент корпорации Argus. Президент Либеральной партии Канады.
Александр Гордон Маккей (1942)
Канадский академик и ученый Вергилия, отмеченный наградами.Кавалер Ордена Канады. Президент Королевского общества Канады.
Арнольд Кантуэлл Смит (1933)
Канадский дипломат и первый генеральный секретарь Содружества. Родосский ученый. Кавалер Ордена Канады.
Джозеф Тиррелл (1876)
Первооткрыватель костей динозавров в Альберте.Канадский геолог, картограф и консультант по горным работам.
Уильям Джонстон Таппер (1880)
12-й вице-губернатор Манитобы.
Уильям Морли Килборн (1944)
Автор, историк и известный летописец Торонто. Член городского совета. Гарвардский профессор. Член Ордена Канады.Основатель многих благотворительных организаций и советов.
Джефф Деннис (1976)
Известный серийный предприниматель, автор бестселлеров («Уроки с края»), оратор и директор публичной компании.
Сэр Чарльз Кингсмилл (1873)
Адмирал. Считается отцом Королевского военно-морского флота Канады.
Хамфри Хьюм ошибается (1912)
Посол Канады в США. Ключевой архитектор Североатлантического договора (впоследствии породившего НАТО). Профессор истории Университета Торонто.
Льюис Уоллбридж (1834)
Главный судья Манитобы.
Эжен-Этьен Таше (1854)
Известный архитектор и инженер.Дизайнер здания парламента Квебека. Разработал герб и девиз Квебека «Je me souviens».
.
