А40Г расшифровка: Конструкционная сталь характеристики, свойства

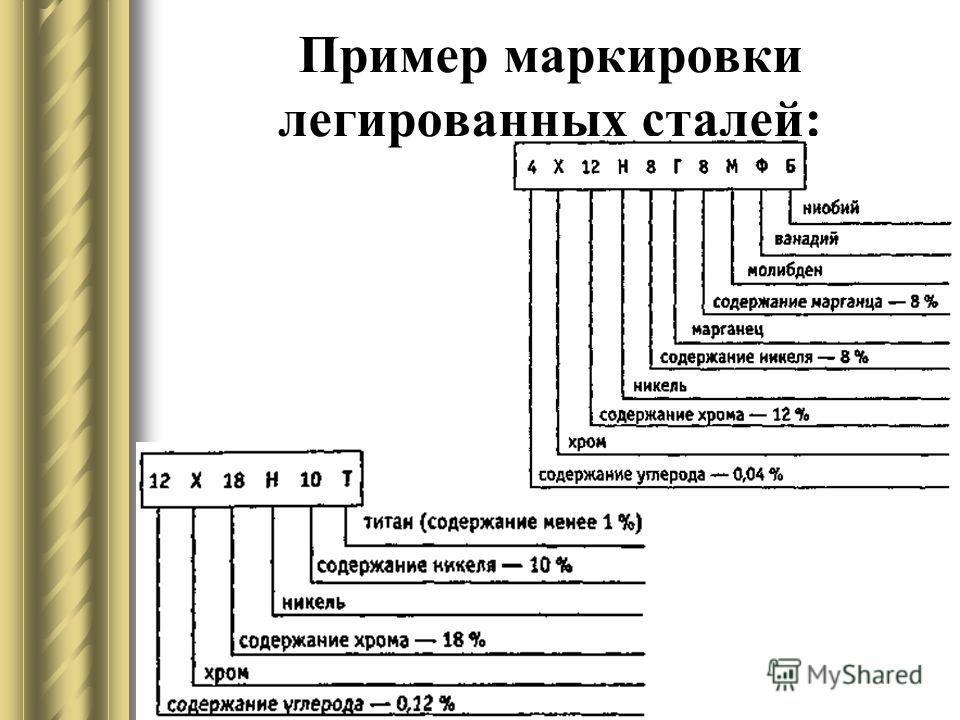

Сталь конструкционная повышенной обрабатываемости резанием А40Г — характеристики, свойства, аналоги

На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки А40Г.

Марка: А40Г

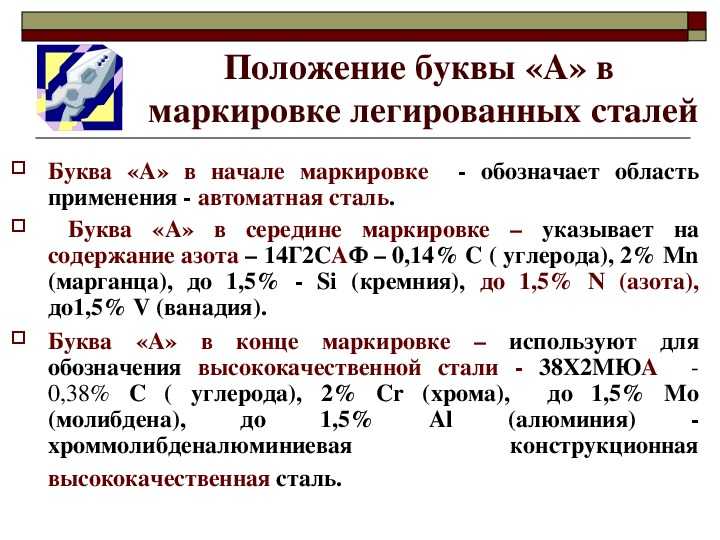

Классификация материала: Сталь конструкционная повышенной обрабатываемости резанием
Применение: Детали сложной формы, обрабатываемые на станках-автоматах, и детали, к которым предъявляются повышенные требования к чистоте, поверхности, работающие при повышенных напряжениях и давлениях: оси, валики, втулки, кольца, шестерни, пальцы, винты, болты, гайки, ходовые винты.

Химический состав материала А40Г в процентном соотношении

C	Si	Mn	S	P	Cu
0.37 — 0.45	0.15 — 0.35	1.2 — 1. 55	0.18 — 0.3	до 0.05	до 0.25

Механические свойства А40Г при температуре 20

^oС

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Прокат горячекатан., ГОСТ 1414-75			590		14	20
Прокат калиброван., ГОСТ 1414-75			590		17			Отжиг

Технологические свойства А40Г

Флокеночувствительность:	чувствительна.
Склонность к отпускной хрупкости:	склонна.

Расшифровка обозначений, сокращений, параметров

Механические свойства :
sв	— Предел кратковременной прочности , [МПа]
sT	— Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5	— Относительное удлинение при разрыве , [ % ]
y	— Относительное сужение , [ % ]
KCU	— Ударная вязкость , [ кДж / м2]
HB	— Твердость по Бринеллю , [МПа]

Свариваемость :
без ограничений	— сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	— сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	— для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг

---

Другие марки из этой категории:

• Марка А11
• Марка А12
• Марка А20
• Марка А30
• Марка А35
• Марка А35Е
• Марка А40Г
• Марка А40ХЕ
• Марка А45Е
• Марка АС11
• Марка АС12ХН
• Марка АС14
• Марка АС14ХГН
• Марка АС19ХГН
• Марка АС20ХГНМ
• Марка АС30ХМ
• Марка АС35Г2
• Марка АС38ХГМ
• Марка АС40
• Марка АС40Х
• Марка АС40ХГНМ
• Марка АС45Г2
• Марка АСЦ30ХМ
• Марка АЦ20ХГНМ

---

Обращаем ваше внимание на то, что данная информация о марке А40Г, приведена в ознакомительных целях.

Параметры, свойства и состав реального материала марки А40Г могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке А40Г можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

Сталь А40Г: Расшифровка марки | ООО «Сталь-Максимум»

Сталь А40Г: Расшифровка марки | ООО «Сталь-Максимум»

1. Главная
2. org/ListItem»> Справочник
3. Марки сталей
4. А40Г

Марка стали

Вид поставки  Сортовой прокат – ГОСТ 1414–75.

А40Г

Массовая доля элементов, % по ГОСТ 1414–75

Температура критических точек, ºС

С

Si

Mn

S

P

Cr

Ni

Mo

V

Cu

Ас1

Ас3

Аr1

Аr3

0,37 0,45

0,15– 0,35

1,20– 1,55

0,18– 0,30

≤ 0,050

–

–

–

–

≤ 0,25

730

830

–

–

Механические свойства при комнатной температуре

НД

Режим термообработки

Сечение, мм

σ0,2, Н/мм2

σВ, Н/мм2

δ %

Ψ, %

KCU, Дж/см2

HRC

НВ

Операция

t, ºС

Охлаждающая среда

не менее

ГОСТ 1414–75

В горячекатаном состоянии

До 100

–

590

14

20

–

≤ 207

Калиброванная, высокоотпущенная (отожженная)

До 60

–

590

17

–

–

≤ 229

Назначение. Детали сложной формы, обрабатываемые на станках-автоматах, к которым предъявляются повышенные требования по качеству поверхности, работающие при повышенных напряжениях и давлениях.

Предел выносливости, Н/мм2

Термообработка

Ударная вязкость, KCU, Дж/см2, при t, ºС

Термообработка

σ-1

τ-1

+ 20

0

– 20

– 30

– 40

– 50

–

Технологические характеристики

Ковка

Охлаждение поковок, изготовленных

Вид полуфабриката

Температурный интервал ковки,  ºС

из слитков

из заготовок

Размер сечения, мм

Условия охлаждения

Размер сечения, мм

Условия охлаждения

Слиток

1200–850

Заготовка

Свариваемость

Обрабатываемость резанием

Флокеночувствительность

Трудно свариваемая. Способы сварки: РД, РАД и КТ.

В горячекатаном состоянии при  ≤  207  НВ и σВ = 590 Н/мм2 К√ = 1,3 (твердый сплав), К√ = 1,0 (быстрорежущая сталь)

Чувствительна

Склонность к отпускной хрупкости

Не склонна

Другие стали углеродистые качественные
