Трактор Агромаш 90ТГ — характеристика
Трактор Агромаш 90ТГ — характеристика. Трактор Агромаш 90ТГ является модернизированной версией сельскохозяйственного трактора общего назначения ДТ-75. В производстве нового трактора применены наиболее современные композитные материалы.

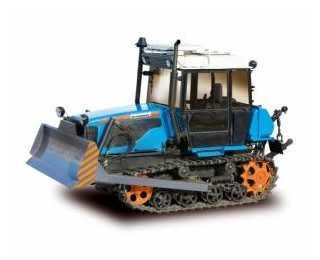

Трактор Агромаш 90ТГ— трактор гусеничный сельскохозяйственного назначения
Трактор гусеничный сельскохозяйственный тягового класса 3 Агромаш 90 ТГ ( ВТ-90 )предназначен для выполнения основных сельскохозяйственных работ в агрегате с навесными, полунавесными и прицепными орудиями. По заказу трактор 90 ТГ может комплектоваться ходоуменьшителем, реверс — редуктором, валом отбора мощности.
Трактор Агромаш 90ТГ оснащается одним из 2 дизелей: А-41СИ-01 производства ОАО ПО «АМЗ» (марка трактора Агромаш-90 ТГА) или 44DTA производства ООО «АГКО-КТЗ» эксплуатационной (марка трактора Агромаш-90 ТГС).
На базе сельскохозяйственного трактора Агромаш-90 ТГ разработана торфяная модификация (колея трактора 1570 мм, гусеницы шириной 670 мм) и комплектация с бульдозерным оборудованием.
Трактор Агромаш 90ТГ — технические характеристики
| Показатель | Значение | |
|---|---|---|
| Тяговый класс | 3 | |
| Дизель | А-41 / SISU DIESEL | |
| Эксплуатационная мощность, кВт (л.с.) | 66,2 (90) / 69,9 (95) | |
| Система охлаждения | Жидкостная | |
| Частота вращения коленвала при эксплуатационной мощности, об/мин | 1750 / 1800 | |
| Диапазон скоростей переднего хода, основной, км/ч | 5,3 … 11,2 | |
| Диапазон скоростей переднего хода, с ходоуменьшителем, км/ч | 0,33 … 11,2 | |
| Диапазон скоростей переднего хода, с реверс-редуктором, км/ч | 3,17… 11,2 | |
| Задний ВОМ, об/мин | односкоростной, 540 или 1000 | |
| Гидронавесная система | ||
| Грузоподъемность на оси шарниров нижних тяг, кГс | 2500 | |
| Размеры и масса | ||
| Колея, мм | 1330 | |
| Дорожный просвет, мм | 380 | |
| Ширина гусениц, мм | 390 | |
| Длина (с навесным устройством в транспортном положении), мм | 4530 | |
| Ширина, мм | 1850 | |
| Высота, мм | 3000 | |
| Масса эксплуатационная, кг | 7100 / 6850 | |
| Среднее давление на почву, кПа не более | 50 | |
| Бульдозерное оборудование ДЗ-42 | ||
| Ширина отвала | 2560 | |
| Управление отвалом | гидравлическое | |
| Количество гидроцилиндров | 2 | |
| Высота отвала | 800 | |
| Скорость подъема и опускания отвала, м/с, не менее | 0,15 | |
| Высота подъема отвала, мм | 650 | |
| Опускание отвала ниже опорной поверхности гусениц, мм | 300 | |
| Угол резания, град. | 55 | |
| Предельно допустимые уклоны при работе бульдозера (продольные и поперечные), град. | 20 | |
| Масса бульдозерного оборудования, кг | 900 | |
| Длина трактора (с навесным устройством в транспортном положении) с бульдозерным оборудованием, мм | 4890 | |
Трактор Агромаш 90ТГ выпускают с 2009 года, основаны на базе трактора ДТ 75 и являются их модернизированной версией. Корпус ВТ-90 изготавливается из современных композитных материалов повышенной прочности. Помимо обозначения ВТ-90 трактор получил торговое наименование Агромаш 90 ТГ.
Рейстайлинг ДТ 75 — трактор Агромаш 90 Т ( ВТ 90 ) оборудован новой современной кабиной для машиниста и пластиковым капотом, новым экономичным и экологичным финским двигателем Sisu. Фирменная окраска трактора ДТ 75 изменилась с красного на серо-голубой с оранжевыми цветовыми вставками.
Трактор ДТ 75 является самым популярным в России и СНГ, завоевал симпатии благодаря удачному сочетанию хороших эксплуатационных свойств и невысокой стоимости по сравнению с другими тракторами аналогичного класса. Почти 50 лет выпускался трактор ДТ 75, за эти годы претерпел несколько модернизаций и улучшений.
Похожие статьи
Трактор Агромаш 85ТК — характеристика
Трактор Агромаш 85ТК — характеристика.Трактор Агромаш 85ТК предназначен для всего спектра сельскохозяйственных работ: от вспашки и посева до комрозаготовки и уборки урожая, а также…
Трактор Агромаш 50СШ — характеристика
Трактор Агромаш 50СШ — характеристика . Самоходное шасси Агромаш 50 СШ является универсальным четырехколесным трактором рамной конструкции. На самоходном шасси, в отличие от тр…
Трактор Агромаш 160ТК — характеристика
Трактор Агромаш 160ТК — характеристика. Предназначен для выполнения комплекса работ по предпосевной обработке почвы, посева и уборки зерновых и других культур, возделывания и уборки свек…
Трактор Агромаш 315ТГ — характеристика
Трактор Агромаш 315ТГ — характеристика.Агромаш 315ТГ — гусеничный сельскохозяйственный трактор шестого тягового класса. Трактор сконструирован по классической схеме с располож…
Трактор Агромаш 60ТК — характеристика
Трактор Агромаш 60ТК — характеристика.Трактор Агромаш 60ТК является универсально-пропашным трактором с передними и задними ведущими колесами, тягового класса 0,9. Трактор широк…
agrodelo.com.ua
Гусеничный трактор ВТ-90 | технические характеристики, органы управления, производитель, цена
Трактор ВТ-90, выпускаемый с 2009 года с торговым обозначением Агромаш 90-ТГ, представляет собой сельскохозяйственный трактор 3-4 тягового класса для выполнения самых разнообразных агротехнических работ.
Производство ВТ-90 осуществляется силами Волгоградского тракторного завода, основание которого берет начало еще в 1930 году.
Трактор ВТ-90: технические характеристики
Гусеничный трактор ВТ-90 является модернизированным вариантом ДТ-75. При его разработке учитывались все слабые стороны предшествующих гусеничных конструкций. Производство осуществлялось с применением синтетических полимерных материалов. В сравнении с предшественником у него есть отличия в узлах универсальной пневматической системы, способе монтажа кабины оператора и в аккумуляторных батареях. Стоит также отметить отличную конструкторскую работу, которая обеспечила идеальную устойчивость на поверхностях, как с поперечным, так и с продольным уклоном. Данная модель была построена с применением самых современных разработок, с учетом необходимых стандартов для специализированной техники и имеет две основные модификации: Агромаш 90-ТГ-А и Агромаш 90-ТГ-С.
Агромаш 90ТГ-А
Двигатель этой модели представляет собой четырехцилиндровый дизельный силовой агрегат, конструкция — А-41СИ-01(барнаульское производство) с жидкостной системой охлаждения. Он более совершенен в сравнении с тем, который устанавливался на предшествующую модель: снабжен пневмокомпрессором, жидкостно-масляным теплообменником и бумажным воздухоочистителем. Мощность составляет66 кВт или 90л.с.с учетом частоты вращения коленвала при эксплуатационной мощности 1750 об/мин.Основной диапазон скоростей – 5.3 – 11.2 км/ч (с ходоуменьшителем – 0.33 – 11.2, с реверс-редуктором – 3.17 – 11.2). Длина трактора – 4700 мм в транспортном положении (с учетомнавесного устройства) при эксплуатационной массе 7100 кг (с учетом съемного балластного груза), высоте 3090 мм и ширине 1850 мм. Дорожный просвет – не менее 370 мм, продольная база – 1612 мм, давление на почву – не более 51 кПа.
Агромаш 90ТГ-С
Вместо барнаульского, используется финский четырехцилиндровый дизельный силовой агрегат SISU-44DT с жидкостной системой охлаждения,однако его производство стало посильным и Владимирскому тракторному заводу. Показатели мощности несколько больше, нежели в предыдущей модификации – 60 кВт или 95 л.с. с учетом частоты вращения коленвала при эксплуатационной мощности 1800 об/мин. Основной диапазон скоростей – 5.45 – 11.5 км/ч (с ходоуменьшителем – 0.34 – 11.5, с реверс-редуктором – 3.26 – 11.5). Длина трактора составляет 4800 мм в транспортном положении (с учетом навесного устройства) при эксплуатационной массе 6850 кг (с учетом съемного балластного груза), высоте 3090 мм и ширине 1850 мм. Дорожный просвет – не менее 370 мм, продольная база – 1612 мм, давление на почву – не более 49 кПа.
Среди изменений, касающихся обеих модификаций, стоит отметить:
- отсутствие воздушного компрессора, с помощью которого осуществлялось управление сцеплением, поворотами и ручным тормозом;
- произошло увеличение топливного бака – объем теперь составляет 300 литров, а также сменилось его месторасположение – сзади кабины, а не в боковой части;
- механические рычаги и масляные трубки заменены на электрические датчики;
- изменилась локализация гидрораспределителя муфты сцепления и самого гидрораспределителя – это исключает попадание масла в кабину и его скапливание на облицовке и рабочей поверхности органов управления трактора ВТ-90.
- на каждом из органов управления установлены пневмоусилители;
- комплектация в обязательном порядке включает передние балластные грузы;
- глушитель и выхлопная труба располагаются теперь на передних стойках кабины;
- усовершенствована система контроля и управления тормозами заднего моста.
Полный перечень модификаций гусеничного трактора БТ-90
Перечень всех модификаций трактора БТ-90 представляет довольно внушительный список, в котором стоимость конкретной модели зависит от комплектации транспорта дополнительным оборудованием: ходоуменьшителем, реверс-редуктором, заднейгидронавесной системой, неповоротным бульдозерным отвалом (БНДТ), поворотным отвалом (БПДТ), отвалом с гидравлическим перекосом (БУДТ).
Трансмиссия
Трактор ВТ-90 оснащен механической семиступенчатой коробкой передач с подвижными шестернями и сухой двухдисковой муфтой сцепления, а благодаряпланетарному механизму поворота с пневмосервированием обеспечивается устойчивость транспорта. Число передач: переднего хода – 7 (с ХУМ – 23, РР – 14), заднего хода – 1 (с ХУМ – 5, РР – 7). Механизм хода – цепи гусеничного типа, ширина которых составляет 390 мм.
Кабина оператора
Среди всех новшеств трактора ВТ-90 отдельно стоит упомянуть о модернизации, затронувшей и кабину, имеющую каркасную конструкцию: во-первых, онастала более удобно локализована и имеет большую степень остекления, что обеспечивает максимальный внешний обзор. Во-вторых, кабина снабжена стеклоочистителями и фарами: 4 в передней части трактора, 2 – с задней, благодаря чему даже в условиях плохой видимости достигается отличная освещенность. В-третьих, добавлено оборудованное пассажирское место и ещё одна дверь.
Получите выгодное предложение от прямых поставщиков:
Вам будет интересно
spectehnika-info.ru
Агромаш 90ТГ — Волгоградский тракторный завод
Как отличить контрафакт от нового трактора ДТ 75?!
Отправляем в Казахстан трактора ВТГ 90!

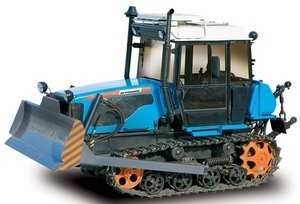

Гусеничный сельскохозяйственный трактор Агромаш 90ТГ (ВТ-90), относящийся к категории с третьим тяговым классом, максимально приспособлен для всех видов агропромышленных работ. На тракторе Агромаш 90ТГ имеется возможность разместить дополнительное оборудование: бульдозерное, коммунальное и почвообрабатывающее. Ходовая часть, тормозная система и КПП взаимозаменяемы с аналогичными системами трактора ВТ-150. Балансировка в тракторе обеспечивается балансными грузами в носовой части.
Агромаш 90ТГ по сути это модернизированный трактор ДТ-75. В новом тракторе заменена операторская кабина (способ крепления кабины также изменен), капот выполнен с применением современных полимерных материалов, подверглась изменению пневматическая система. Бульдозер на базе отличается от бульдозера ДЗ-42 (на базе трактора ДТ-75) конструкцией кронштейнов, с помощью которых монтируются гидроцилиндры механизма отвала и защиты радиаторной решетки.
В зависимости от установленного двигателя различают две модели трактора Агромаш 90ТГ: с двигателем барнаульского производства А-41СИ-01 (Агромаш 90ТГ-А) и финским двигателем SISU-44DTA (Агромаш 90ТГ-С).
Технические характеристики:
| Марка | Агромаш 90ТГ-А | Агромаш 90ТГ-С |
|---|---|---|
| Модель двигателя | А-41СИ-01 | SISU 44DTA |
| Эксплуатационная мощность, кВт (л.с.) | 69…75 (94…102) | 67…73 (91…99) |
| Частота вращения коленвала при эксплуатационной мощности, об/мин | 1750 | 1800 |
| Рабочий объем, л | 7,43 | 4,4 |
| Число цилиндров, шт. | 4 | |
| Удельный расход топлива при эксплуатационной мощности, г/кВт.ч (г/л.с.ч) | 245 (180) | 228 (167) |
| Коэффициент запаса крутящего момента, не менее, % | 20 | 15 |
| Трансмиссия | Механическая | |
| Коробка передач | Семиступенчатая с подвижными шестернями | |
| Механизм поворота | Два одноступенчатых планетарных редуктора с ленточными тормозами | |
| Конечные передачи | С «плавающими» венцами ведомых шестерен | |
| Муфта сцепления | Сухая двухдисковая | |
| Число передач: — переднего хода (с ХУМ, РР) — заднего хода (с ХУМ, РР) |
7 (23,14) 1 (5,7) |
|
| Диапазон скоростей, км/ч — основной — с ходоуменьшителем — с реверс-редуктором |
5,3…11,2 0,33…11,2 3,17…11,2 |
5,45…11,5 0,34…11,5 3,26…11,5 |
| Задний ВОМ: односкоростной частично независимый, об/мин | 540 или 1000 | |
| Механизм поворота | Одноступенчатый планетарный | |
| Номинальное тяговое усилие (на стерне), кН | 34 | |
| Гидронавесная система | Гидросистема раздельно-агрегатная. Заднее навесное устройство рычажно-шарнирное НУ-3 с возможностью 2-х точечной и 3-х точечной наладки | |
| Грузоподъемность навесной системы по ГОСТ 30746, не менее, кГ | 1800 | |
| Максимальное давление в гидросистеме, МПа (кГс/см²) | 18…20 (180…200) | |
| Производительность насоса, л/мин | 68 | 90 |
| Размеры и масса | ||
| Продольная база, мм | 1612 | |
| Колея, мм | 1330 | |
| Дорожный просвет, не менее, мм | 370 | |
| Ширина гусениц, мм | 390 | |
| Длина (с навесным устройством в транспортном положении), мм | 4700 | 4800 |
| Ширина, мм | 1850 | |
| Высота, мм | 2990 | |
| Масса эксплуатационная (со съемными балластными грузами), кг | 7100 | 6850 |
| Масса съемных балластных грузов, кг | 250 | 430 |
| Среднее давление на почву, не более, кПа | 51 | 49 |
Прайс-лист на модификации Агромаш 90тг
| Модель трактора | Дополнительное оборудование | Марка двигателя | Цена заводская | |||||||
|
ВОМ |
Задняя |
РР |
ХУ |
ТМ |
НО(БН-90) |
ПО(БП-90) |
УО(БУ-90) |
|||
| 1040 | + | + | (А-41И) | |||||||
| + |
+ | 44DTA (Sisu) | ||||||||
| 2000 | + | + | А-41И | |||||||
| + | + | 44DTA (Sisu) | ||||||||
| 2007 | + | + | + | А-41И | 2 690 000 | |||||
| + | + | + | 44DTA (Sisu) | |||||||
| 2008 | + | + | + | А-41И | 2 765 000 | |||||
| + | + | + | 44DTA (Sisu) | |||||||
| 2009 | + | + | + | А-41И | 2 790 000 | |||||
| + | + | + | 44DTA (Sisu) | |
||||||
| 2040 | + | + | + | А-41И | |
|||||
| + | + | + | 44DTA (Sisu) | |||||||
| 2047 | + | + | + | + | А-41И | 2 770 000 | ||||
| + | + | + | + | 44DTA (Sisu) | ||||||
| 2048 | + | + | + | + | А-41И | 2 845 000 |
||||
| + | + | + | + | 44DTA (Sisu) | ||||||
| 2049 | + | + | + | + | А-41И | 2 870 000 |
||||
| + | + | + | + | 44DTA (Sisu) | ||||||
| 3040 | + | + | + | А-41И | ||||||
| + | + | + | 44DTA (Sisu) | |
||||||
| 3047 | + | + | + | + | А-41И | 2 770 000 |
||||
| + | + | + | + | 44DTA (Sisu) | |
|||||
| 3048 | + | + | + | + | А-41И | 2 845 000 | ||||
| + | + | + | + | 44DTA (Sisu) | |
|||||
| 3049 | + | + | + | + | А-41И | 2 870 000 | ||||
| + | + | + | + | 44DTA (Sisu) | ||||||
| 2600 | + | + | + | А-41И | 2 780 000 | |||||
| + | + | + | 44DTA (Sisu) | |||||||
| 2607 | + | + | + | + | А-41И | 2 930 000 | ||||
| + | + | + | + | 44DTA (Sisu) | ||||||
| 3600 | + | + | + | А-41И | 2 780 000 | |||||
| + | + | + | 44DTA (Sisu) | |
||||||
| 3607 | + | + | + | + | А-41И | 2 930 000 |
||||
| + | + | + | + | 44DTA (Sisu) | ||||||
| 3640 | + | + | + | + | А-41И |
|||||
| + | + | + | + | 44DTA (Sisu) | ||||||
| 3647 | + | + | + | + | + | А-41И | 3 009 000 | |||
| + | + | + | + | + | 44DTA (Sisu) | |||||
| 2640 | + | + | + | + | А-41И | 2 860 000 | ||||
| + | + | + | + | 44DTA (Sisu) | ||||||
| 2647 | + | + | + | + | + | А-41И | 3 009 000 |
|||
| + | + | + | + | + | 44DTA (Sisu) | |||||
трактор Агромаш 150тг
www.traktor-dt75.ru
Волгоградский тракторный завод
Гусеничный трактор Агромаш 90ТГ тягового класса 3, используется для выполнения основных сельскохозяйственных работ в агрегате с навесными, полунавесными и прицепными орудиями.

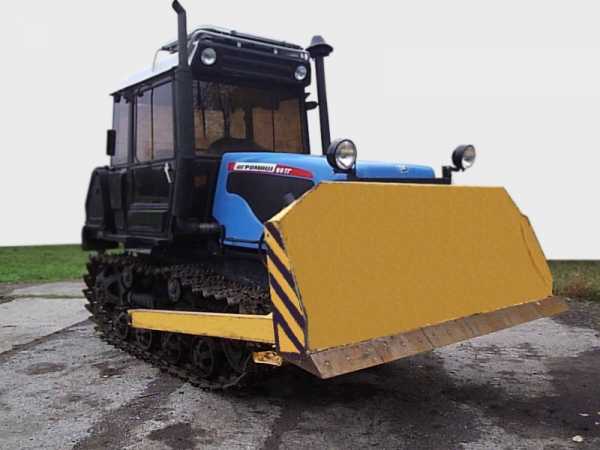

Цена бульдозера Агромаш-90ТГ с прямым отвалом — 2 800 000 р. 2017 г.Трактор Агромаш 90ТГ — это рестайлинговый вариант известной сельскохозяйственной машины ДТ-75, получившей признание за свою многолетнюю историю.
На современном тракторе устанавливаются более экономичные и эффективные двигатели Д-440-22 (А-41И) и 44DTA (Sisu), капот из стеклопластика имеет современные обводы, а каркасная кабина оператора отличается повышенной комфортностью и эргономичностью. Улучшение балансировки обеспечивают секционные балластные грузы съемного типа, переднего расположения.
Также Агромаш-90ТГ отличается от своего предшественника некоторыми модификациями пневматической системы, муфтового усилителя на сцеплении и аккумуляторов. При создании на основе тракторов Агромаш 90ТГ бульдозеров, стоит отметить различия в конструкции кронштейнов, необходимых для установки гидравлических цилиндров.
Технические характеристики трактора Агромаш-90ТГ
Тяговый класс
3
Двигатель
А-41 (Д-440-22)
Эксплуатационная мощность, л.с.
95
Частота вращения коленвала при эксплуатационной мощности, об/мин
1750
Удельный расход топлива при эксплуатационной мощности, г/л.с.ч.
175
Коэффициент запаса крутящего момента в тяговом режиме, %
35
Число передач
— переднего хода (с ходоуменьшителем, с реверс-редуктором)
— заднего хода (с ходоуменьшителем, с реверс-редуктором)
7 (23,14)
1 (5,7)
Диапазон скоростей переднего хода, км/ч
— основной
— с ходоуменьшителем
— с реверс-редуктором
5,3…11,2
0,33…11,2
3,17…11,2
Продольная база, мм
1612
Дорожный просвет, мм
380
Ширина гусениц, мм
390 или 470
Габаритные размеры, мм
— длина (с навесным устройством в транспортном положении)
— ширина
— высота
4400
1850
2710
Масса эксплуатационная, кг
6950
Среднее давление на почву, кПа
41,5

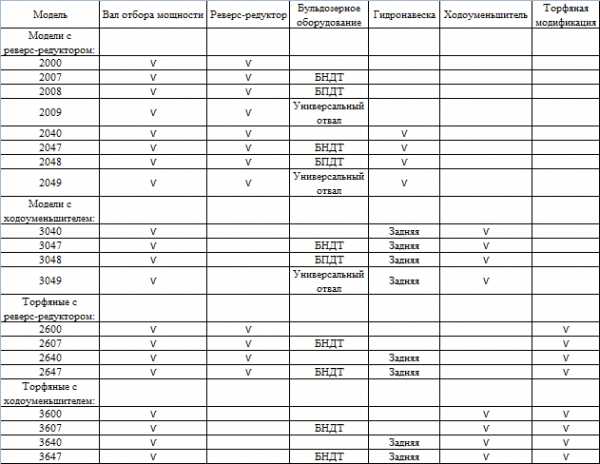

Все модификации тракторов Агромаш могут комплектоваться двигателями как Д-440-22 (А-41И), так и 44DTA (Sisu)
Агромаш 90ТГ 1040 — трактор с валом отбора мощности и с задней гидронавеской
Агромаш 90ТГ 2000 — трактор с валом отбора мощности и с реверс-редуктором
Агромаш 90ТГ 2007 — трактор с валом отбора мощности, с реверс-редуктором и с неповоротным отвалом
Агромаш 90ТГ 2008 — трактор с валом отбора мощности, с реверс-редуктором и с поворотным отвалом
Агромаш 90ТГ 2009 — трактор с валом отбора мощности, с реверс-редуктором и с универсальным отвалом
Агромаш 90ТГ 2040 — трактор с валом отбора мощности, с задней гидронавеской и с реверс-редуктором
Агромаш 90ТГ 2047 — трактор с валом отбора мощности, с задней гидронавеской, с реверс-редуктором и с неповоротным отвалом
Агромаш 90ТГ 2048 — трактор с валом отбора мощности, с задней гидронавеской, с реверс-редуктором и с поворотным отвалом
Агромаш 90ТГ 2049 — трактор с валом отбора мощности, с задней гидронавеской, с реверс-редуктором и с универсальным отвалом
Агромаш 90ТГ 3040 — трактор с валом отбора мощности, с задней гидронавеской и с ходоуменьшителем
Агромаш 90ТГ 3047 — трактор с валом отбора мощности, с задней гидронавеской, с ходоуменьшителем и с неповоротным отвалом
Агромаш 90ТГ 3048 — трактор с валом отбора мощности, с задней гидронавеской, с ходоуменьшителем и с поворотным отвалом
Агромаш 90ТГ 3049 — трактор с валом отбора мощности, с задней гидронавеской, с ходоуменьшителем и с универсальным отвалом
Агромаш 90ТГ 2600 — торфяная модификация трактора с валом отбора мощности и с реверс-редуктором
Агромаш 90ТГ 2607 — торфяная модификация трактора с валом отбора мощности, с реверс-редуктором и с неповоротным отвалом
Агромаш 90ТГ 3600 — торфяная модификация трактора с валом отбора мощности и с ходоуменьшителем
Агромаш 90ТГ 3607 — торфяная модификация трактора с валом отбора мощности, с ходоуменьшителем и с неповоротным отвалом
Агромаш 90ТГ 3640 — торфяная модификация трактора с валом отбора мощности, с задней гидронавеской и с ходоуменьшителем
Агромаш 90ТГ 3647 — торфяная модификация трактора с валом отбора мощности, с задней гидронавеской, с ходоуменьшителем и с неповоротным отвалом
Агромаш 90ТГ 2640 — торфяная модификация трактора с валом отбора мощности, с задней гидронавеской и с реверс-редуктором
Агромаш 90ТГ 2647 — торфяная модификация трактора с валом отбора мощности, с задней гидронавеской, с реверс-редуктором и с неповоротным отвалом
Гарантия 12 месяцев или 2000 моточасов.
xn——6kcbbhfcalf7ajoclei2cicjg6agds6ad7y.xn--p1ai
Отличия нового трактора Агромаш 90ТГ от легендарного ДТ-75
Новый трактор Агромаш 90ТГ
Почти полвека в Волгограде производили один из наиболее популярных тракторов на территории бывшего Советского Союза — ДТ-75. Он был надежным и трудолюбивым помощником в ходе выполнения сельскохозяйственных работ, а также в целом ряде других областей. До настоящего времени немало этих машин работает не только в нашей стране, но и за рубежом.
Не так давно прославленный ВгТЗ (Волгоградский тракторный завод), в сотрудничестве с компаниями, которые являются частью головной корпорации «Тракторные заводы», провел работу по модификации трактор ДТ-75. Рестайлинговая версия известной машины не прекратила свое производство, получив торговый бренд — Агромаш 90ТГ.
Внешность трактор Агромаша 90ТГ существенно изменена. Его базовыми элементами являются кабина панельно-каркасного типа и капот из стеклопластика, предусматривающий возможность откидывания. Комфортная кабина имеет шумо- и пылеизоляцию, защиту от вибрации, а также калориферный отопитель и кондиционер.
Агромаш 90ТГ отличается от предшественника тем, что управление поворотом, муфтой сцепления и тормозами осуществляется благодаря наличию пневмосервирования. Из-за этого снижается утомляемость оператора, ведь уменьшаются усилия при управлении машиной, к тому же, уменьшено количество систем управления. Это стало возможным благодаря применению сблокированного управления поворотным механизмом. К примеру, машина не оснащена педалями остановочных тормозов.
И еще об одном принципиальном новшестве Агромаша 90ТГ — оператор, находящийся в его кабине, знает полную информацию, характеризующую состояние машины. Установленный в кабине водителя блок индикации дает картину, которая показывает, работоспособны ли основные узлы машины, а также дает информацию о том, не следует ли провести техническое обслуживание машины.
Для обеспечения плавности движения ходовая система машины имеет эластичную балансирную подвеску. В зависимости от того, что пожелает заказчик, она может быть укомплектована ленточными гусеницами, армированными резиной либо гусеницами, имеющими открытые металлические шарниры. Если применить первый вариант, то можно существенно улучшить ход по асфальту, снизить шум и вибрацию, а также свести к минимуму негативное действие на почвенный слой, при этом менее трудоемким становится и техническое обслуживание машины.
Пневматическая система (пневмокомпрессор) Агромаша 90ТГ при помощи потока воздуха проводит чистку загрязненных элементов машины. Это необходимо для нормальной работы фильтров воздухоочистителя и радиатора машины. Возможна также накачка шин орудий сельскохозяйственного назначения, которые агрегируются с трактором.
Также стоит обратить внимание на ходовую часть машины, имеющую конусное уплотнение. В ходовой системе Агромаш 90ТГ более надежным для узлов кареток подвески и поддерживающих роликов является торцовое уплотнение. Уплотнительные кольца предоставили возможность увеличить ресурс подшипниковых узлов в два раза, если сравнивать с резинометаллическим уплотнителем, который применялся ранее. По этой причине, произошло снижение трудоемкости технического обслуживания, поскольку теперь не надо дозаправлять маслом подшипниковые полости и регулировать конические подшипники.
Новшества, которые улучшают качество машины, совершенствуя ее технические характеристики, продолжают внедрять постоянно. К примеру, чтобы обеспечить транспортировку тракторов на грузовиках типа КАМаз, конструкторы разработали новейшую конструкцию крыши кабины. Теперь возможен ее демонтаж, поэтому появилась возможность страховки от возможных проблем в ходе перевозки. Отметим, что сегодня Агромаш 90ТГ оборудован новой крышей с высотой порядка 2700 мм.
← Волгоградский тракторный завод увеличил объемы производства Основные виды строительной техники →vgtz-traktor.ru
| Агромаш-90ТГ-А | |
| Двигатель | Дизель жидкостного охлаждения с прямым электростартерным запуском |
| Модель | А-41СИ-01 , SISU 44DTA, Д-245.5S2 |
| Эксплуатационная мощность кВт (л.с.) | 69…75 (94…102) |
| Частота вращения коленвала при эксплуатационной мощности, об/мин | 1750 |
| Рабочий объем, л | 7,43 |
| Число цилиндров, шт. | 4 |
| Удельный расход топлива при эксплуатационной мощности, г/кВт. Ч (г/л.с.ч) | 245 (180) |
| Коэффициент запаса крутящего момента, %, не менее | 20 |
| Трансмиссия |
Механическая |
| Коробка передач |
Семиступенчатая с подвижными шестернями |
| Механизм поворота |
Два одноступенчатых планетарных редуктора с ленточными тормозами |
| Конечные передачи |
С «плавающими» венцами ведомых шестерен |
| Муфта сцепления |
Сухая двухдисковая |
| Число передач: — переднего хода (с ХУМ, РР) — заднего хода (с ХУМ, РР) |
7 (23,14) 1 (5,7) |
| Диапазон скоростей, км/ч основной с ходоуменьшителем с реверс-редуктором |
5,3…11,2 0,33…11,2 >3,17…11,2 |
| Задний ВОМ: односкоростной частично независимый, об/мин |
540 или 1000 |
| Механизм поворота |
Одноступенчатый планетарный |
| Номинальное тяговое усилие (на стерне), кН: |
34 |
teh-agro.ru
| 1 | Фланец коробки передач | 77.37.113-1 |
| 2 | Поводок рычага | 77.37.138 |
| 3 | Шкив тормозной | 77.38.145-2А |
| 4 | Винт регулировочный | 77.38.164-1 |
| 5 | Кронштейн | 77.38.205Б |
| 6 | Рычаг переключения | 77.41.338 |
| 7 | Валик передний | 77.52.257 |
| 8 | Крышка | 77.60.104А |
| 9 | Упор | 77.60.631-1А |
| 10 | Шкив | 79.38.146 |
| 11 | Кронштейн упорного яблока | 77.30.115А |
| 12 | Кромысло | 79.38.440 |
| 13 | Рычаг тормозка | 85.36.407 |
| 14 | Корпус | 88.50.232 |
| 15 | Рычаг | ДР89.58.214 |
| 16 | Поводок рычага 7 передачи | К77.37.127 |
| 17 | Рычаг левый | К77.38.209-1 |
| 18 | Рычаг правый | К77.38.210-1 |
| 19 | Корпус сальника | 112.39.131 |
| 20 | Колесо ведущее | 112.39.132-2 |
| 21 | Крышка правая | 162.30.190 |
| 22 | Бугель левый | 162.35.101 |
| 23 | Скоба прицепная | 162.35.103 |
| 24 | Гайка | 162.35.105 |
| 25 | Крышка бугеля | 77.37.254 |
| 26 | Головка | 162.60.103 |
| 27 | Палец | 162.60.112 |
| 28 | Палец | 162.60.127 |
| 29 | Палец | 162.60.129 |
| 30 | Втулка | 162.60.131 |
| 31 | Палец | 162.60.137 |
| 32 | Шайба | 162.60.138 |
| 33 | Болт | 162.60.139 |
| 34 | Муфта | 162.60.152 |
| 35 | Рычаг левый | 162.60.153 |
| 36 | Рычаг правый | 162.60.154 |
| 37 | Ось нижняя | 162.60.160 |
| 38 | Серьга | 162.60.203 |
| 39 | Палец | 162.60.206 |
| 40 | Серьга | 180.40.166 |
| 41 | Головка верхняя левая | 77.30.143-1-01 |
| 42 | Головка верхняя | 77.30.144-1-01 |
| 43 | Крышка | 77.31.103А |
| 44 | Кольцо дистанционное | 77.31.106 |
| 45 | Шайба | 77.31.107-1 |
| 46 | Обойма | 77.31.113 |
| 47 | Палец ушка | 77.32.111 |
| 48 | Вилка | 77.35.104-1 |
| 49 | Шайба | 77.37.219А |
| 50 | Бугель | 77.39.119А |
| 51 | Пробка | 77.39.126-1Б |
| 52 | Пробка | 77.39.127-1 |
| 53 | Муфта | 77.40.161-1Б |
| 54 | Крышка подшипника верхняя | 77.41.307-2 |
| 55 | Крышка | 77.41.347-1 |
| 56 | Вилка ведущего вала | 77.52.033А |
| 57 | Вилка ведомого вала | 77.52.034 |
| 58 | Вилка переключения | 77.52.035А |
| 59 | Вилка | 77.52.036 |
| 60 | Вилка ведущего вала | 77.58.014-1 |
| 61 | Стяжка | 77.60.042 |
| 62 | Растяжка | 77.60.069-02 |
| 63 | Стакан подшипника | 77.52.218 |
| 64 | Валик задний | 77.52.258 |
| 65 | Фланец | 77.52.260-1 |
| 66 | Палец | 77.60.146 |
| 67 | Палец | 77.60.158А |
| 68 | Серьга | 77.60.164-1 |
| 69 | Палец | 77.60.165 |
| 70 | Рычаг остановочный левый | 79.38.040 |
| 71 | Рычаг остановочный праый | 79.38.041 |
| 72 | Рычаг планетарный левый | 79.38.042 |
| 73 | Рычаг планетарный правый | 79.38.043 |
| 74 | Рычаг передний левый | 79.38.044 |
| 75 | Рычаг передний правый | 79.38.045 |
| 76 | Рычаг левый | 79.38.046 |
| 77 | Рычаг правый | 79.38.047 |
| 78 | Тяга | 79.38.056 |
| 79 | Вал остановочный левый | 79.38.057 |
| 80 | Вал остановочный правый | 79.38.058 |
| 81 | Рычаг | 79.38.076 |
| 82 | Болт | 77.60.196 |
| 83 | Вилка | 79.38.401 |
| 84 | Палец | 77.60.235 |
| 85 | Палец | 77.60.236 |
| 86 | Поводок | 79.38.437 |
| 87 | Вилка-шкив | 79.36.221 |
| 88 | Серьга | 79.38.442 |
| 89 | Шайба | 85.32.108 |
| 90 | Вилка | 88.40.370 |
| 91 | Рычаг | ДР89.37.214 |
| 92 | Палец | А40.18.01 |
| 93 | Колесо ведущее | Б77.39.101Б |
| 94 | Опора конечной оси | Т79.30.203 |
| 95 | Проставка | Т79.33.011 |
| 96 | Вилка 3 И 4 передач | 77.37.013А |
| 97 | Вилка 1 И 2 передач | 77.37.014 |
| 98 | Вал ведущий | 77.41.325-1 |
| 99 | Шестерня | 77.52.215 |
| 100 | Гайка цанговая | 85.31.017 |
| 101 | Шкив тормозной | 77.38.145А |
| 102 | Основание | 100.64.136 |
| 103 | Фланец | 162.36.147 |
| 104 | Гайка специальная | 77.29.613А |
| 105 | Вал вторичный | 77.37.105 |
| 106 | Вал первичный | 77.37.125-2 |
| 107 | Муфта зубчатая | 77.37.128-1А |
| 108 | Шестерня | 77.37.184А |
| 109 | Блок шестерен 3 и 4 передач | 77.37.185 |
| 110 | Блок шестерен 1 и 2 передач | 77.37.186 |
| 111 | Шестерня 2 передачи | 77.37.187 |
| 112 | Шестерня 7 передачи | 77.37.188 |
| 113 | Блок шестерен 1 и 4 передач | 77.37.189 |
| 114 | Шестерня 3 передачи | 77.37.190 |
| 115 | Вал заднего хода | 77.37.193 |
| 116 | Шестерня задней передачи | 77.37.194 |
| 117 | Шестерня | 77.37.195А |
| 118 | Шестерня | 77.37.196-2А |
| 119 | Блок шестерен 5 и 6 передач | 77.37.197 |
| 120 | Шестерня 7 передачи | 77.37.198 |
| 121 | Саттелит | 77.38.103-2 |
| 122 | Шестерня коронная | 77.38.108 |
| 123 | Шестерня коническая | 77.38.121 |
| 124 | Палец | 77.38.151 |
| 125 | Петля верхней ветви | 77.38.154-2 |
| 126 | Петля нижней ветви | 77.38.159-2 |
| 127 | Болт | 77.38.160-3 |
| 128 | Палец тормозной ленты | 77.38.181-1 |
| 129 | Пробка | 77.38.234 |
| 130 | Шайба | 77.38.270 |
| 131 | Серьга | 77.38.271 |
| 132 | Гайка | 77.38.277 |
| 133 | Крышка | 77.39.106А |
| 134 | Шестерня ведущая | 77.39.107-3 |
| 135 | Вал ведомый | 77.41.336-1 |
| 136 | Шестерня | 77.52.216-1 |
| 137 | Шестерня вала реверса | 77.58.102 |
| 138 | Шестерня ведущая | 77.58.116 |
| 139 | Шестерня ведомая | 77.58.117 |
| 140 | Рычаг муфты | 78.40.216-01 |
| 141 | Кулиса | 79.37.310А |
| 142 | Серьга | 79.38.428 |
| 143 | Серьга | 79.38.439 |
| 144 | Тяга | ДР89.40.116 |
| 145 | Ось вилок | 100.37.260 |
| 146 | Рычаг | 100.40.116-1 |
| 147 | Прокладка | 112.39.118 |
| 148 | Шайба стопорная | 112.39.122 |
| 149 | Шайба упорная | 112.39.125 |
| 150 | Шайба | 112.39.126 |
| 151 | Гайка | 112.39.133 |
| 152 | Болт кардана | 162.36.149 |
| 153 | Пластина замковая | 162.37.169 |
| 154 | Крышка | 162.37.201-02 |
| 155 | Фиксатор | 162.37.205 |
| 156 | Корпус конечной передачи левый | 162.39.101-03 |
| 157 | Крышка левая | 162.39.102-01 |
| 158 | Корпус конечной передачи левый | 162.39.103-03 |
| 159 | Крышка левая | 162.39.104-01 |
| 160 | Пластина упорная | 162.39.116-1 |
| 161 | Пластина замковая | 162.39.117 |
| 162 | Механизм планетарный | 77.38.011Асб |
| 163 | Лента остановочная | 77.38.040-1сб |
| 164 | Водило с заглушками | 77.38.046сб |
| 165 | Корпус трансмиссии | 77.38.101-1А |
| 166 | Кронштейн пружины | 180.20.130 |
| 167 | Кольцо пружинное | 54.05.436 |
| 168 | Заглушка | 77.38.109-1 |
| 169 | Палец | 54.20.405 |
| 170 | Палец | 54.20.405-1 |
| 171 | Прокладка | 54.53.402 |
| 172 | Кольцо уплотнения | 55.32.158А-01 |
| 173 | Прокладка | 77.15.103 |
| 174 | Болт угольника | 77.15.110 |
| 175 | Болт опоры передней | 77.29.604-1 |
| 176 | Болт кронштейна заднего | 77.29.605 |
| 177 | Втулка амортизатора | 77.29.663 |
| 178 | Шайба | 77.29.667 |
| 179 | Кольцо защитное | 77.30.131-1 |
| 180 | Кронштейн передний левый | 77.30.145-1 |
| 181 | Накладка | 77.36.124-1 |
| 182 | Заклепка | 77.38.157-1 |
| 183 | Шайба стопорная | 77.36.170 |
| 184 | Кольцо упорное | 77.37.106 |
| 185 | Прокладка регулировочная | 77.37.111 |
| 186 | Прокладка регулировочная | 77.37.112 |
| 187 | Штифт рычага | 77.37.116-1 |
| 188 | Шайба сферическая | 77.37.118 |
| 189 | Колпак | 77.37.120 |
| 190 | Кольцо пружинное упорное | 77.37.130А |
| 191 | Штифт | 77.37.132 |
| 192 | Планка разделительная | 77.37.135А |
| 193 | Втулка | 77.37.140А |
| 194 | Ось рычага | 77.37.141 |
| 195 | Ось вилок нижняя | 77.37.142-1 |
| 196 | Прокладка | 77.37.145А |
| 197 | Втулка распорная | 77.37.152-2 |
| 198 | Втулка распорная | 77.37.153-2 |
| 199 | Шайба упорная | 77.37.157 |
| 200 | Гайка круглая | 77.37.181 |
| 201 | Штифт установочный | 77.37.183 |
| 202 | Винт установочный | 77.37.192 |
| 203 | Шайба стопорная | 77.37.205-1 |
| 204 | Кольцо упорное | 77.37.217 |
| 205 | Водило с сателлитами | 77.38.037А |
| 206 | Опора пальца | 77.38.125А |
| 207 | Крышка нижняя | 77.38.127 |
| 208 | Винт регулировочный | 77.38.129 |
| 209 | Втулка подшипника | 77.38.131 |
| 210 | Пластина замковая | 77.38.132 |
| 211 | Прокладка регулировочная | 77.38.133А |
| 212 | Прокладка регулировочная | 77.38.134А |
| 213 | Прокладка регулировочная | 77.38.135А |
| 214 | Кольцо | 77.38.136 |
| 215 | Кольцо распорное | 77.38.139 |
| 216 | Стакан подшипника | 77.38.141А |
| 217 | Шайба замковая | 77.38.143А |
| 218 | Кольцо уплотнительное | 77.38.184А |
| 219 | Пластина запорная | 77.38.186-1 |
| 220 | Штифт | 77.38.196 |
| 221 | Шайба | 77.38.198 |
| 222 | Прокладка | 77.38.201-1 |
| 223 | Крышка наклонного люка | 77.38.206А |
| 224 | Корпус | 77.41.301-1 |
| 225 | Гайка натяжная тормоза | 77.38.214 |
| 226 | Рычаг двуплечий длинный | 77.38.216 |
| 227 | Палец двухплечих рычагов | 77.38.218 |
| 228 | Серьга | 77.38.219 |
| 229 | Серьга | 77.38.220 |
| 230 | Ось | 77.38.221 |
| 231 | Ось кронштейна пружины | 77.38.226-1 |
| 232 | Вал ведущий | 77.52.031-1 |
| 233 | Корпус ХУМ | 77.52.201-1-01 |
| 234 | Палец | 77.38.228 |
| 235 | Палец | 77.38.229 |
| 236 | Тарелка нижняя | 77.38.235 |
| 237 | Штифт | 77.38.287 |
| 238 | Накладка | 77.38.289 |
| 239 | Прокладка | 77.39.105 |
| 240 | Штифт | 77.39.112А |
| 241 | Гайка ведушего колеса | 77.39.113 |
| 242 | Пластина замковая | 77.39.120 |
| 243 | Шайба | 77.39.128 |
| 244 | Колпак защитный | 77.39.130 |
| 245 | Корпус уплотнения | 77.39.134 |
| 246 | Козырек защитный | 77.39.141А |
| 247 | Кольцо уплотнительное | 77.39.142-01 |
| 248 | Прокладка | 77.39.143 |
| 249 | Прокладка | 77.39.144 |
| 250 | Прокладка | 77.39.145 |
| 251 | Болт специальный | 77.39.158 |
| 252 | Муфта соединительная | 77.52.229-1А |
| 253 | Втулка | 77.40.142 |
| 254 | Гайка | 77.41.213 |
| 255 | Шайба замочная | 77.41.214 |
| 256 | Шайба упорная ведущего вала | 77.41.326-1 |
| 257 | Шайба | 77.41.360 |
| 258 | Палец | 77.50.121 |
| 259 | Крышка передняя | 77.52.203-2А |
| 260 | Вал промежуточный | 77.52.205 |
| 261 | Вал резервных скоростей | 77.52.207А |
| 262 | Блок шестерен ведущего вала | 77.52.209 |
| 263 | Блок шестерен | 77.52.210 |
| 264 | Корпус Реверс (заготовка 77.52.201-1) | 77.58.110-01 |
| 265 | Шестерня промежуточного вала | 77.52.211 |
| 266 | Шестерня | 77.52.212-1 |
| 267 | Кольцо упорное | 77.52.217 |
| 268 | Втулка шлицевая | 77.52.219 |
| 269 | Пластина замковая | 77.52.222 |
| 270 | Обойма | 77.52.252А |
| 271 | Планка разделительная | 77.52.253 |
| 272 | Пластина замковая | 77.52.254 |
| 273 | Фиксатор | 77.52.255 |
| 274 | Уплотнение | 78.38.014 |
| 275 | Шайба | 77.52.265 |
| 276 | Штифт | 77.52.276 |
| 277 | Крышка верхняя | 78.52.203 |
| 278 | Крышка верхняя | 78.58.109 |
| 279 | Шестерня | 77.58.101 |
| 280 | Обойма | 77.58.115 |
| 281 | Коробка управления левая | 79.38.048 |
| 282 | Коробка управления правая | 79.38.049 |
| 283 | Тяга остановочная | 79.38.050 |
| 284 | Крышка левая | 79.38.054сб |
| 285 | Крышка правая | 79.38.055сб |
| 286 | Пружина планетарного тормоза | 79.38.062 |
| 287 | Лента планетарная с кронштейном | 79.38.063 |
| 288 | Коробка управления левая | 79.38.413 |
| 289 | Коробка управления правая | 79.38.414 |
| 290 | Болт | 77.64.105 |
| 291 | Кольцо | 78.38.282 |
| 292 | Планка боковая | 79.37.134 |
| 293 | Крышка передняя | 79.37.217 |
| 294 | Скоба | 79.37.311 |
| 295 | Планка переключения 5 и 6 передачи | 79.37.317 |
| 296 | Планка переключения 1 и 2 передачи | 79.37.318 |
| 297 | Планка переключения 3 и 4 передачи | 79.37.319 |
| 298 | Планка переключения 7 передачи и заднего хода | 79.37.320 |
| 299 | Палец | 79.38.431 |
| 300 | Втулка дистанционная | 79.38.432 |
| 301 | Палец | 79.38.451 |
| 302 | Стяжка | 80.93.106А-02 |
| 303 | Груз | 85.30.265 |
| 304 | Ось колодки тормозка | 85.36.406 |
| 305 | Втулка | 85.37.216 |
| 306 | Вал ведущий | 85.41.201-1А |
| 307 | Хомутик | 85.50.110-1 |
| 308 | Штуцер | 88.46.251 |
| 309 | Обойма подушки | 88.47.311 |
| 310 | Колпак | 88.47.315 |
| 311 | Закрылок | 88.47.319-01 |
| 312 | Угольник | 88.66.310-01 |
| 313 | Трансмиссия | Д90.42.004сб |
| 314 | Трансмиссия | Д90.42.005сб |
| 315 | Трансмиссия | Д90.42.006сб |
| 316 | Мост задний | ДР89.38.001сб |
| 317 | Болт упорный | А90.36.101 |
| 318 | Кронштейн | ВР89.47.129-3 |
| 319 | Труба | ВР89.66.107-1 |
| 320 | Труба | ДР89.66.102-1 |
| 321 | Труба заборная | ДР89.66.103-1 |
| 322 | Ось малая | К77.38.113 |
| 323 | Планка разделительная | К77.58.206 |
| 324 | Втулка распорная | К77.58.211-1 |
| 325 | Втулка распорная | К77.58.217 |
| 326 | Люк | КТ80.45.012СБ |
| 327 | Дверь | К80.45.013-10СБ |
| 328 | Дверь | К80.45.013СБ |
| 329 | Жгут | Т40.48.504СБ |
| 330 | Фланец | Т79.30.204А |
| 331 | Кронштейн упорного яблока | Т79.30.207 |
| 332 | Накладка передняя левая | Т79.30.208 |
| 333 | Накладка передняя правая | Т79.30.208-01 |
| 334 | Накладка задняя левая | Т79.30.209 |
| 335 | Накладка задняя правая | Т79.30.209-01 |
| 336 | Упор | Т79.30.907 |
| 337 | Мост задний с коробкой передач | Д90.42.026 |
| 338 | Перекидка | ДР89.40.017СБ |
| 339 | Кронштейн | ДР89.40.050-1СБ |
| 340 | Установка вала отбора мощности {540 об/мин ХВ.Z=8} | ДР89.41.001СБ |
| 341 | Установка вала отбора мощности {540 об/мин ХВ.Z=8} | ДР89.41.005СБ |
| 342 | Устройство навесное заднее к трактору Агромаш 90ТГ | ДР89.60.001СБ |
| 343 | Подушка нижняя | К77.47.090АСБ |
| 344 | Ходоуменьшитель | ДР89.52.001СБ |
| 345 | Корпус редуктора ВОМ | 77.41.031-1ВСБ |
| 346 | Лента остановочная с кронштейном | 77.38.062СБ |
| 347 | Реверс-редуктор | ДР89.58.001СБ |
| 348 | Бак | 100.50.030-1 |
| 349 | Опора | 112.39.117-1А |
| 352 | Перекидка | 180.40.055-01СБ |
| 353 | Элемент фильтрующий | 761.00.00.00 |
| 354 | Опора передняя | 77.29.089СБ |
| 355 | Прокладка | 77.32.106А |
| 356 | Кольцо уплотнительное | 77.38.107А |
| 357 | Корпус уплотнения | 77.39.014СБ |
| 358 | Пробка с магнитом | 77.39.015-1БСБ |
| 359 | Прокладка | 77.39.122 |
| 360 | Крышка | 77.41.051-1СБ |
| 361 | Вал карданный | 79.36.026Р-01 |
| 362 | Комплект уплотнений заднего моста | 79.38.011Д |
| 363 | Комплект конечных передач | 79.39.011Д |
| 364 | Кран | 85.13.046-3 |
| 365 | Кольцо ТУ 38.1051813-87 | 85.31.027 |
| 366 | Амортизатор | 85.32.016 |
| 367 | Винт стяжной | 85.32.110-01 |
| 368 | Гайка | 85.32.114А |
| 369 | Корпус уплотнения | 85.33.021 |
| 370 | Крыша | 85ТКФ.47.980-01СБ |
| 371 | Гидроцилиндр и штуцер | 90.59.001СБ |
| 372 | Блок рычагов | 90.64.019СБ |
| 373 | Комплект Агромаш 90ТГА | А90В.49.001 |
| 374 | Капот | ВВ89.47.020СБ |
| 375 | Передача конечная левая | Д82.39.002СБ |
| 377 | Вал ведущий | 77.52.208-1 |
| 378 | Шайба упорная | 77.32.110 |
| 379 | Шестерня | 77.52.213-1 |
| 380 | Шестерня | 77.52.214 |
vgtz-traktor.ru
