8ХФ
8ХФ Челябинск
Марка : | 8ХФ |
Классификация : | Сталь инструментальная легированная |
Применение: | для штемпелей при холодной работе. ножей при холодной резке металла, обрезных матриц и пуассонов при холодной обрезке заусенцев. кернеров |
Зарубежные аналоги: | Известны |
Химический состав в % материала 8ХФ ГОСТ 5950- 2000
C | Si | Mn | Ni | S | P | Cr | V |
0.7- 0.8 | 0.1- 0.4 | 0.15- 0.45 | до 0.4 | до 0.03 | до 0.03 | 0.4- 0.7 | 0.15- 0.3 |
Температура критических точек материала 8ХФ.
Ac1 |
Твердость 8ХФ термообработанного , ГОСТ 5950-2000 | HB 10 -1 = 241 МПа |
Зарубежные аналоги материала 8ХФВнимание! Указаны как точные, так и ближайшие аналоги.
Германия | Болгария | Польша | Чехия |
DIN,WNr | BDS | PN | CSN |
Обозначения:
Механические свойства : | |
sв | -Предел кратковременной прочности , [МПа] |
sT | -Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | -Относительное удлинение при разрыве , [ % ] |
y | -Относительное сужение , [ % ] |
KCU | -Ударная вязкость , [ кДж / м2] |
HB | -Твердость по Бринеллю , [МПа] |
Физические свойства : | |
T | -Температура, при которой получены данные свойства , [Град] |
E | -Модуль упругости первого рода , [МПа] |
a | -Коэффициент температурного (линейного) расширения (диапазон 20o-T ) , [1/Град] |
l | -Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
r | -Плотность материала , [кг/м3] |
C | -Удельная теплоемкость материала (диапазон 20o-T ), [Дж/(кг·град)] |
R | -Удельное электросопротивление, [Ом·м] |
8ХФ-Сталь инструментальная легированная
Доступный металлопрокат
Материал 8ХФ Челябинск
Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал 8ХФ большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.
Как и вся продукция, материал 8ХФ закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.
Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.
Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.
Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.
Материал 8ХФ купить в Челябинске
Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.
Доставка
Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.
Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.
metcontinent.ru
8ХФ :: Металлические материалы: классификация и свойства
Сталь 8ХФ ГОСТ 5950-2000
Группа | Массовая доля элемента, % | |||||||
Углерод | Кремний | Марганец | Хром | Вольфрам | Ванадий | Молибден | Никель | |
I | 0,70 – 0,80 | 0,10 – 0,40 | 0,15 – 0,45 | 0,40 – 0,70 | — | 0,15 – 0,30 | — | — |
I группа – для изготовления инструмента, используемого в основном для обработки металлов и других материалов в холодном состоянии;
По способу дальнейшей обработки горячекатаную и кованую металлопродукцию подразделяют на подгруппы:
а – для горячей обработки давлением;
б – для холодной механической обработки (обточки, строжки фрезерования и т.д.)
По состоянию поверхности металлопродукцию подгруппы б подразделяют на:
О – обычного качества;
П – повышенного качества.
Твердость отожженной или высокоотпущенной стали | Твердость стали после закалки или закалки с отпуском | ||
Твердость, HB, не более | Температура, оС, и среда закалки | Температура отпуска, оС | Твердость HRCЭ (HRC), не менее |
241 | 800-820, вода 830-860, масло | 180 | 59 (58) |

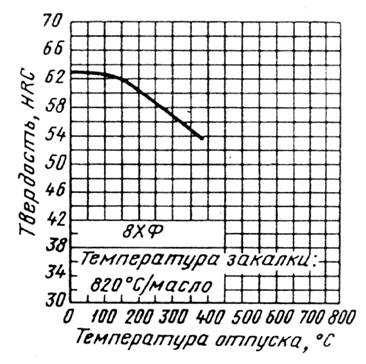

Кривая зависимости твердости по Роквеллу (HRC) от температуры отпуска:
Применение: для штемпелей при холодной работе; ножей при холодной резке металла, обрезных матриц и пуансонов при холодной обрезке заусенцев, кернеров.
Сортамент:
кованая круглого и квадратного сечений – ГОСТ 1133-71;
горячекатаная круглого сечения – ГОСТ 2590-88;
горячекатаная квадратного сечения – ГОСТ 2591-88;
полосовая – ГОСТ 4405-75;
калиброванная – ГОСТ 7417-75; ГОСТ 8559-75 и ГОСТ 8560-78;
сталь со специальной отделкой поверхности – ГОСТ 14955-77.
markmet.ru
Cталь 8ХФ химический состав. Сталь 8ХФ круг стальной пруток
Справочная информация
Характеристика материала сталь 8ХФ.
Марка стали | сталь 8ХФ |
Классификация стали | Сталь инструментальная легированная ГОСТ 5950-2000 |
ГП «Стальмаш» поставляет инструментальную сталь 8ХФ в следующих видах металлопродукции: круг ст 8ХФ ГОСТ 2590-2006 (ГОСТ 2590-88) круг (пруток) стальной горячекатаный | |
Применение стали 8ХФ | для штемпелей при холодной работе; ножей при холодной резке металла, обрезных матриц и пуассонов при холодной обрезке заусенцев; кернеров |
Химический состав в % материала сталь 8ХФ
C | Si | Mn | S | P | Cr | V |
0.7 — 0.8 | 0.1 — 0.4 | 0.15 — 0.45 | до 0.03 | до 0.03 | 0.4 — 0.7 | 0.15 — 0.3 |
Температура критических точек материала сталь 8ХФ
Ac1 = 740 , Ac3(Acm) = 750 , Ar1 = 700 , Mn = 215 |
Твердость материала 8ХФ , | HB 10 -1 = 241 МПа |
Твердость материала 8ХФ после отжига , | HB 10 -1 = 255 МПа |
yaruse.ru
Сталь инструментальная легированная 9ХФ — характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки 9ХФ.
Классификация материала и применение марки 9ХФ
Марка: 9ХФ
Классификация материала: Сталь инструментальная легированная
Применение: для рамных, ленточных, круглых строгальных пил- штемпелей при холодной работе- ножей при холодной резке металла, обрезных матриц и пуасонов при холодной обрезке заусенцев- кернеров
Химический состав материала 9ХФ в процентном соотношении
C | Si | Mn | Ni | S | P | Cr | V | Cu |
0.8 — 0.9 | 0.1 — 0.4 | 0.3 — 0.6 | до 0.4 | до 0.03 | до 0.03 | 0.4 — 0.7 | 0.15 — 0.3 | до 0.3 |
Механические свойства 9ХФ при температуре 20oС
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
— | мм | — | МПа | МПа | % | % | кДж / м2 | — |
Лента отожжен., ГОСТ 2283-79 | 0.1 — 4 | 930 |
Расшифровка обозначений, сокращений, параметров
Механические свойства : | |
sв | — Предел кратковременной прочности , [МПа] |
sT | — Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | — Относительное удлинение при разрыве , [ % ] |
y | — Относительное сужение , [ % ] |
KCU | — Ударная вязкость , [ кДж / м2] |
HB | — Твердость по Бринеллю , [МПа] |
Другие марки из этой категории:
Обращаем ваше внимание на то, что данная информация о марке 9ХФ, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 9ХФ могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке 9ХФ можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
www.c-met.ru
Сталь 8ХФ — компания Владресурс
Марка : | 8ХФ | |
Классификация : | Сталь инструментальная легированная
| |
Применение: | для штемпелей при холодной работе; ножей при холодной резке металла, обрезных матриц и пуассонов при холодной обрезке заусенцев; кернеров | |
Зарубежные аналоги: | Известны |
Химический состав в % материала 8ХФ
ГОСТ 5950 — 2000
C | Si | Mn | Ni | S | P | Cr | V |
0.7 — 0.8 | 0.1 — 0.4 | 0.15 — 0.45 | до 0.4 | до 0.03 | до 0.03 | 0.4 — 0.7 | 0.15 — 0.3 |
Температура критических точек материала 8ХФ.
Ac1 = 740 , Ac3(Acm) = 750 , Ar1 = 700 , Mn = 215 |
Твердость 8ХФ термообработанного , ГОСТ 5950-2000 | HB 10 -1 = 241 МПа |
Зарубежные аналоги материала 8ХФ
Внимание! Указаны как точные, так и ближайшие аналоги.
Германия | Болгария | Польша | Чехия | |||
DIN,WNr | BDS | PN | CSN
| |||
|
|
|
vladresurs.ru
8хф ?
Stingy 14-04-2007 02:28 С помощью товарищей по форуму выяснил, из какого железа созданы полотна для фуганков, доступные нам в Эстонщине. Зовут сию сталь — 8ХФ —
C 0.7 — 0.8;
Si 0.1 — 0.4;
Mn 0.15 — 0.45;
S до 0.03;
P до 0.03;
Cr 0.4 — 0.7;
V 0.15 — 0.3
Вот и вопрос — на что эта железка способна? И вообще
Очень неплохая железка. Если правильно закалить и отпустить будет резать не хуже шведов. Из 8ХВФ например полотна ножовочные делают, и пружинят и металл пилят.
Stingy 14-04-2007 02:47Доброй ночи, Дима! А режимы ТО не подскажешь?
Дмитрий .М 14-04-2007 04:07Ё… счаз поищу.
Вот ссылка на марочник: http://www.pro-metall.ru/marok/mat_start.php?name_id=507
Там в принципе все сказано. Критические точки Ас указаны, температура нормализации тоже. Я бы калил в масло.
Вот, нашел.
Сталь 8ХФ — сталь неглубокой прокаливаемости.
Закалочные температуры 810-820, закалка на воду дает 58-59 единиц Роквела
Температура 830-860 на воду дает 63-65 Роквела
Отпуск 200-220 финальная твердость 57-58 Роквела.
quote:
Очень неплохая железка. Если правильно закалить и отпустить будет резать не хуже шведов. Из 8ХВФ например полотна ножовочные делают, и пружинят и металл пилят.
А если нет возможности закалить? Есть ли смысл делать нож просто обтачив купленное полотно для фуговального станка?barb 14-04-2007 16:02
quote:
А если нет возможности закалить? Есть ли смысл делать нож просто обтачив купленное полотно для фуговального станка?
Только так зачОтные ножи и делаются Если полотно 4 мм толщиной вообще зашибись!
Udod 14-04-2007 18:32Вообще то раньше ножи промышленных фуговальных станков положено было делать из 9Х5ВФ ,а из той стали ,что ты указал -диски промышленных циркулярных пил .Собственно разница ,наверное,невелика ,но ножи фуговальных станков первоначально закаливаются на большую твердость,чем диски циркулярок ,потому как точить их напильником не принято .Кстати иу нас продаются ножи для электрофуганков из неизвестных сталей (никаких бумажек к ним нет,а продавцы называют те марки стали ,которые знают. Приходится определять качество стали на глаз,а твердость ногтем).
chief 14-04-2007 21:40хАчу такие ногти!
Я тогда Широгорова носить не буду!
(Сорри. Офф.)
Делать ножи из фуговальных ножей вполне реально. режут, заточку держат.
Udod 14-04-2007 23:05quote:
Originally posted by chief:
хАчу такие ногти!
Я тогда Широгорова носить не буду!
(Сорри. Офф.)
Да ладно уж. Насчет ногтей преувеличил немного. Быстрорез приходится на зуб пробовать.
Val13 15-04-2007 12:02Так вот чем, оказывается, спуски делаются. А то гридер, точило…
Кстати, по крайней мере, в Крыму фуганочные ножи продают цельнокаленые, никаких мягких «хвостов». Мне лично в обработке очень нравится — точится хорошо, почти нет облоя, не загаживает камень. К тому же этот металл слабо чувствителен к перегреву — иной раз столяр поленится лишний раз ножи отдать на заточку, до винего цвета на дубе кромку «зажаривали», потом заточат — и опять нормально режут (углеродка умерла бы сразу при таком издевательстве). Так что рекомендую. И еще вспомнил — хорошо полируется и долго держит зеркало
К тому же этот металл слабо чувствителен к перегреву — иной раз столяр поленится лишний раз ножи отдать на заточку, до винего цвета на дубе кромку «зажаривали», потом заточат — и опять нормально режут (углеродка умерла бы сразу при таком издевательстве). Так что рекомендую. И еще вспомнил — хорошо полируется и долго держит зеркало
——————-
Знакомая ситуевина.Только маркировка на наших встречается Х6ВФ.
Нормальная такая железка. Но после своей ТО будет совсем хорошая.
А за счет низкой прокаливаемости можно будет запросто соорудить шикарный хамон….
Вот спасибо Всем! Теперь есть провереный источник железа.И хамон — тоже интересно. Один вопрос — что есть термин — низкая прокаливаемость?
kU 15-04-2007 23:10Это значит, что для закалки нужно обеспечить быструю скорость охлаждения. Этому препятствуют: неподходящая закалочная среда (вода, например, мнгновенно образует паровую рубашку, которая тормозит дальнейшее охлаждение), толщина закаливаемого изделия (поверхность охладилась, но подогревается изнутри), всякие обмазки, работающие как термоизолятор.
Stingy 15-04-2007 23:54Спасибо!
anatoly 16-04-2007 10:49делал из 8Х6НФТ — ножи по дереву. Почти не ражавеет, режет прилично, хороший материал
С Уважением
guns.allzip.org
Сталь инструментальная штамповая 3Х2В8Ф — характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки 3Х2В8Ф.
Классификация материала и применение марки 3Х2В8Ф
Марка: 3Х2В8Ф
Классификация материала: Сталь инструментальная штамповая
Применение: тяжелонагруженный прессовый инструмент (мелкие вставки окончательного штампового ручья, матрицы и пуансоны для выдавливания и т. д.) при горячем деформировании легированных конструкционных сталей и жаропрочных сплавов, пресс-формы литья под давлением медных сплавов.
Химический состав материала 3Х2В8Ф в процентном соотношении
C | Si | Mn | Ni | S | P | Cr | Mo | W | V | Cu |
0.3 — 0.4 | 0.15 — 0.4 | 0.15 — 0.4 | до 0.35 | до 0.03 | до 0.03 | 2.2 — 2.7 | до 0.5 | 7.5 — 8.5 | 0.2 — 0.5 | до 0.03 |
Механические свойства 3Х2В8Ф при температуре 20oС
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
— | мм | — | МПа | МПа | % | % | кДж / м2 | — |
Сталь | 1530 | 1390 | 12 | 36 | 200 | Закалка 1130oC, масло, Отпуск 650oC, 2ч, |
Технологические свойства 3Х2В8Ф
Свариваемость: | не применяется для сварных конструкций. |
Флокеночувствительность: | чувствительна. |
Склонность к отпускной хрупкости: | склонна. |
Расшифровка обозначений, сокращений, параметров
Механические свойства : | |
sв | — Предел кратковременной прочности , [МПа] |
sT | — Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | — Относительное удлинение при разрыве , [ % ] |
y | — Относительное сужение , [ % ] |
KCU | — Ударная вязкость , [ кДж / м2] |
HB | — Твердость по Бринеллю , [МПа] |
Физические свойства : | |
T | — Температура, при которой получены данные свойства , [Град] |
E | — Модуль упругости первого рода , [МПа] |
a | — Коэффициент температурного (линейного) расширения (диапазон 20o— T ) , [1/Град] |
l | — Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
r | — Плотность материала , [кг/м3] |
C | — Удельная теплоемкость материала (диапазон 20o— T ), [Дж/(кг·град)] |
R | — Удельное электросопротивление, [Ом·м] |
Свариваемость : | |
без ограничений | — сварка производится без подогрева и без последующей термообработки |
ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град. и последующей термообработке |
трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
Другие марки из этой категории:
Обращаем ваше внимание на то, что данная информация о марке 3Х2В8Ф, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 3Х2В8Ф могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке 3Х2В8Ф можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
www.c-met.ru
