63501 камаз фото: КамАЗ 63501 является уникальной разработкой завода

Шасси КАМАЗ 63501

Главная \ Каталог автоспецтехники с техническими характеристиками \ Серийная техника КАМАЗ \ Шасси КАМАЗ \ Продажа грузовых шасси КАМАЗ 63501

Группа СПЕЦНЕФТЕМАШ предлагает Вашему вниманию вездеходные полноприводные шасси КАМАЗ 63501 с колесной формулой 8х8 для поставки во все регионы Российской Федерации по ценам ниже заводских.

Продажа вездеходов КАМАЗ 63501 для всех регионов Российской Федерации!

В данном каталоге представлены технические характеристики, фото и описание полноприводных шасси КАМАЗ 63501:


КАМАЗ-63501
Технические характеристики КАМАЗ-63501 Модель КАМАЗ-63501 Дополнительное оборудование лебедка, коробка отбора мощности Весовые параметры и нагрузки Грузоподъемность автомобиля, кг 14000 Полная масса а/м, кг 26750 нагрузка на заднюю тележку, кг 16000 Полная масса автопоезда, кг 37750 Полная масса прицепа, кг 11000 Снаряженная масса, кг 12600 нагрузка на заднюю тележку, кг 5000 Главная передача Передаточное отношение*** 6,53 Двигатель КАМАЗ-63501 Макс. полезный крутящий момент, Нм (кгсм) 1570 (160) при частоте вращения коленвала, об/мин 1300 Максимальная полезная мощность, кВт (л.с.) 265 (360) при частоте вращения коленчатого вала, об/мин 1900 Модель двигателя 740.602-360 (Евро-4) Рабочий объем, л 11,76 Расположение и число цилиндров V-образное,8 Степень сжатия 17,9 Тип двигателя дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха Кабина Исполнение со спальным местом Тип кабины передняя, расположенная над двигателем, с высокой крышей Колеса и шины Размер обода 310-533 Размер шин 425/85 R21 Тип колес дисковые Тип ошиновки односкатная Тип шин пневматические, с регулированием давления Коробка передач Модель КП ZF 16S1820 Передаточные числа на передачах 1 — 13,8/ 2 — 1,54/ 3 — 9,49/ 4 — 7,93/ 5 — 6,53/ 6- 5,46/ 7 — 4,57/ 8 — 3,82/ 9 — 3,02/ 10- 2,53/ 11 — 2,08/ 12- 1,74/ 13 — 1,43/ 14- 1,2/ 15 — 1/ 16 — 0,84/ 3Х- 12,92 Тип механическая, шестнадцатиступенчатая Управление механическое, дистанционное Число передач КП 8 Платформа Внутренние размеры, мм 6112 х 2470 х 730 Платформа бортовая, металлическая, с откидными бортами Раздаточная коробка Модель КАМАЗ 65111 Передаточные числа вторая передача (высшая) 0,917 первая передача (низшая) 1,692 Тип механическая, двухступенчатая с блокируемым межосевым дифференциалом Управление пневматическое Система питания Вместимость топливного бака, л 210+ 210 Сцепление Привод гидравлический с пневмоусилителем Тип диафрагменное, однодисковое Тормоза Привод пневматический Размеры диаметр барабана, мм 400 Ширина тормозных накладок, мм 140 Характеристики а/м КАМАЗ-63501 полной массы Внешний габаритный радиус поворота, м 16 Максимальная скорость, не менее, км/ч 90 Угол преодолеваемого подъема, не менее, % (град) 31 Электрооборудование Аккумуляторы, В/А·ч 2х12/190 Генератор, В/Вт 28/3.

. далее

КАМАЗ-63501

КАМАЗ-63501-3025-40
Продажа Камазов 63501: шасси КАМАЗ-63501-3025-40 Колесная формула: 8х8 Тип ошиновки: 1 Г/п, т (наг./ССУ): 16.12 Номин. мощность (брутто), л.с.: 360 Макс.полез. мощность (нетто), л.с.: 360 Модель КП: ZF16 П/о гл. пер.: 5.94 V платф, куб.м / монт. дл. рамы, мм: 6970 Спальных мест: 1 Шины: 425/85R21 Бак, л: 210+350 ТСУ (высота ССУ при полной / снаряженной массе): ─ Особенности комплектации автомобиля: МКБ, МОБ, дв. 740.602-360 (Е-4), топл. .. далее

КАМАЗ-63501-3025-40

КАМАЗ-63501-3960-41
Продажа Камазов 63501: шасси КАМАЗ-63501-3960-41 Колесная формула: 8х8 Тип ошиновки: 1 Г/п, т (наг./ССУ): 16.12 Номин. мощность (брутто), л.с.: 320 Макс.полез. мощность (нетто), л.с.: 320 Модель КП: ZF16 П/о гл. пер.: 6.53 V платф, куб.м / монт. дл. рамы, мм: 6635 Спальных мест: ─ Шины: 425/85R21 Бак, л: 210 ТСУ (высота ССУ при полной / снаряженной массе): ─ Особенности комплектации автомобиля: дв.

КАМАЗ-740.612-320 (E-4), топл. ап.BOSCH, КОМ ZF с фланцем, выхл.. далее

КАМАЗ-63501-3960-41

КАМАЗ-63501-3026-40
Хар-ки КАМАЗ-63501-3026-40 Колесная формула: 8х8 Тип ошиновки: 1 Г/п, т (наг./ССУ): 16.12 Номин. мощность (брутто), л.с.: 360 Макс.полез. мощность (нетто), л.с.: 360 Модель КП: ZF16 П/о гл. пер.: 5.94 V платф, куб.м / монт. дл. рамы, мм: 6970 Спальных мест: ─ Шины: 425/85R21 Бак, л: 210+350 ТСУ (высота ССУ при полной / снаряженной массе): ─ Особенности комплектации автомобиля: МКБ, МОБ, дв. 740.602-360 (Е-4), топл. .. далее

КАМАЗ-63501-3026-40


Общие технические характеристики грузовых шасси КамАЗ-63501:

Весовые параметры и нагрузки КАМАЗ 63501

Снаряженная масса шасси, кг

10750

  • нагрузка на первый и второй ведущие мосты, кг
7350
  • нагрузка на заднюю тележку, кг

3400

Допустимая масса надстройки с грузом, кг

16000

Полная масса автомобиля, кг

26900

  • нагрузка на первый и второй ведущие мосты, кг

11100

  • нагрузка на заднюю тележку, кг

15800

Полная масса прицепа, кг

11000

Полная масса автопоезда, кг

37900

Система питания КАМАЗ 63501
Вместимость топливных баков, л210 / 210+350*
Электрооборудование КАМАЗ 63501

Напряжение, B

24

Аккумуляторы, В/А·ч

2×12 / 190

Генератор, В/Вт

28 / 2000

Сцепление 63501

Тип

диафрагменное, однодисковое

Привод

гидравлический с пневмоусилителем

Коробка передач Камазов-63501

Тип

механическая, 16-ступенчатая, ZF16

Управление

механическое, дистанционное

Раздаточная коробка Камаза-63501

Тип

механическая, двухступенчатая с блокируемым межосевым дифференциалом

Управление

пневматическое

Главная передача на Камазе-63501
Передаточное отношение5,94 / 6,53*
Тормоза

Привод

пневматический

Размеры: диаметр барабана, мм

400

Ширина тормозных накладок, мм

140

Суммарная площадь тормозных накладок, см2

8400

Колеса и шины

Тип колес

дисковые

Тип шин

пневматические, с регулированием давления

Размер обода

12,2-20,9

Размер шин

425/85R21

Кабина 63 501

Тип

расположенная над двигателем

Исполнение

без спального или со спальным местом*

Характеристика автомобиля полной массой 26900 кг

Максимальная скорость, не менее, км/ч

90

Угол преодолеваемого подъема, не менее, % (град. )

31

Внешний габаритный радиус поворота, м

14-15

Купите сегодня шасси Камаз-63501!

Купить новое вездеходное шасси КАМАЗ 63501 по наличию или на заказ Вы можете прямо сейчас связавшись по бесплатному телефону или направив заявку в отдел продаж Компании СПЕЦНЕФТЕМАШ.

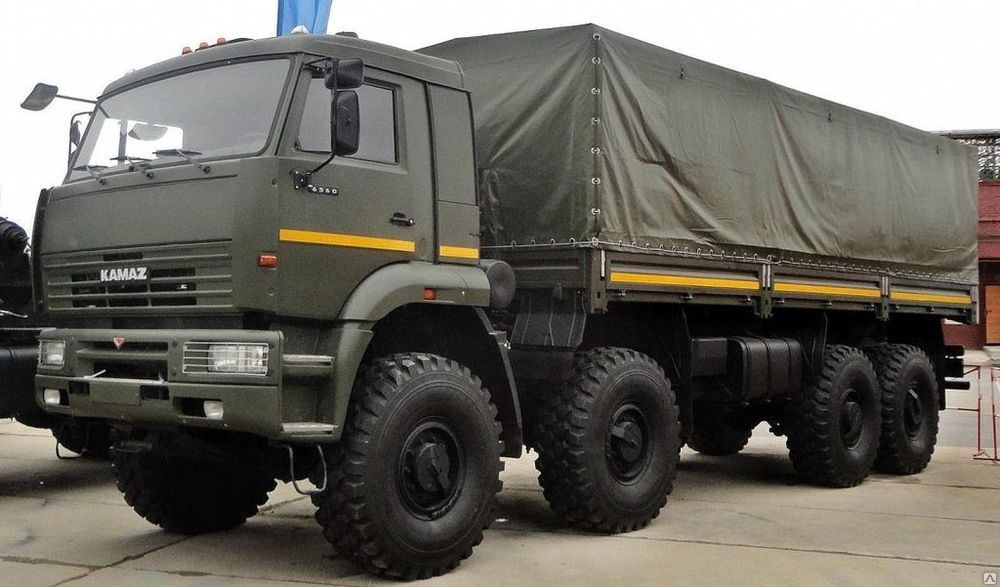

Камаз 63501 (8×8) бортовой автомобиль — фото, характеристики, схема, описание

Весовые параметры и нагрузки
Полная масса а/м, кг 26750
нагрузка на заднюю тележку, кг 16000
Полная масса автопоезда, кг 37750
Полная масса прицепа, кг 11000
Снаряженная масса, кг 12600
нагрузка на заднюю тележку, кг 5000
Грузоподъемность, кг 14000
Двигатель
Модель: 740. 602-360 (Евро-4)
Тип: дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Максимальная полезная мощность, кВт (л.с.): 265 (360)
при частоте вращения коленчатого вала, об/мин: 1900
Максимальный полезный крутящий момент, Н·м (кг·см): 1570 (150)
при частоте вращения коленвала, об/мин: 1300
Расположение и число цилиндров: V-образное, 8
Рабочий объем, л: 11,76
Диаметр цилиндра и ход поршня, мм 120/130
Степень сжатия 17,9
Система питания
Вместимость топливного бака, л: 210 + 210
Электрооборудование
Напряжение, B: 24
Аккумуляторы, В/А·ч: 2×12/190
Генератор, В/Вт: 28/3000
Сцепление
Тип: диафрагменное, однодисковое
Привод: гидравлический с пневмоусилителем
Главная передача
Передаточное отношение: 6,53
Тормоза
Привод пневматический
Размеры диаметр барабана, мм 400
Ширина тормозных накладок, мм 140
Коробка передач
Модель КП ZF 16S1820
Тип механическая, шестнадцатиступенчатая
Управление механическое, дистанционное
Передаточные числа на передачах 1 — 13,8/ 2 — 1,54/ 3 — 9,49/ 4 — 7,93/ 5 — 6,53/ 6- 5,46/ 7 — 4,57/ 8 — 3,82/ 9 — 3,02/ 10- 2,53/ 11 — 2,08/ 12- 1,74/ 13 — 1,43/ 14- 1,2/ 15 — 1/ 16 — 0,84/ 3Х- 12,92
Колеса и шины
Тип колес дисковые
Тип шин пневматические, с регулированием давления
Размер обода 310-533
Размер шин 425/85 R21
Кабина
Тип: передняя, расположенная над двигателем, с высокой крышей
Исполнение: со спальным местом
Платформа
Тип бортовая, металлическая, с откидными бортами
Внутренние размеры платформы, мм 6112 х 2470
Высота бортов, мм 730
Характеристика а/м полной массой
Максимальная скорость, не менее, км/ч: 90
Максимальный угол уклона, преодолеваемого автомобилем при полной массе, % (град): 60 (31°)
Наружный габаритный радиус поворота автомобиля, м 16

КАМАЗ-63501: характеристики, фото / Paulturner-Mitchell.

com

В 2004 году на отечественном автозаводе появился модельный ряд из самого большого КамАЗ-63501, не имеющего идентичных аналогов на соответствующем рынке. Грузовик заслуженно получил признание за отличные показатели проходимости. Инженерные идеи колесной базы 8*8 с четырьмя ведущими мостами, доступные затраты на ремонт и техническое обслуживание – основные факторы востребованности этой машины.

Особенности

Шасси КамАЗ-63501 используется для следующих устройств:

  • Крановые и манипуляторные установки.
  • Элементы огня.
  • Геологическое оборудование.

Автомобиль имеет силовой агрегат в 360 лошадиных сил (объем — 11,7 литров). Четырехтактный двигатель с восемью цилиндрами оснащен турбонаддувом, охлаждением промежуточного типа, а блок клапанов расположен вверху. Последние модификации двигателя выполнены в соответствии с требованиями «Евро 3».

Основные технические параметры

КамАЗ-63501, технические характеристики которого дают возможность перевозить груз массой 16 тонн или приспособление в рамках этой массы, в составе автопоезда весит почти 38 тонн, при этом скорость предел достигает 80 километров в час.

Грузовик оборудован парой топливных баков (350 и 210 литров), расход топлива на сто километров — 40-42 литра. Коробка передач — механического типа с 16 ступенями, с дистанционным управлением, разработана в Германии.

На КамАЗ-63501 однодисковое, диафрагменное сцепление в сборе, которое оснащено гидроприводом с пневмоусилителем. Двухступенчатая распределительная коробка обеспечивает блокировку между осями и колесами.

Тормозной блок данного автомобиля состоит из четырех независимых систем:

  1. Основной блок управляется педалью.
  2. Запасная конструкция.
  3. Вспомогательный тормоз.
  4. Парковочный узел.

Данная конструкция тормоза прошла ряд испытаний, используется на различных грузовых автомобилях, оборудованных АБС.

Шасси

Шины рассматриваемого грузовика одноколейные, размерностью 425/85 R21, разработанные специально для квадроциклов, могут быть оснащены пневмоподдержкой. Универсальное шасси рассматриваемого автомобиля выпускает КамАЗ-63501-996 грузоподъемностью 14 тонн. Для этой модели спроектирован прицеп с уменьшенной массой до 11 тонн, общая масса автопоезда не должна превышать 26,9 тонны. Нагрузка на ось: 11,1 т на передние элементы и 15,8 т на задние. Кабина грузовика — цельнометаллическая, трехместная, крепится сверху силового агрегата. По ходовым качествам КамАЗ-63501 способен преодолевать подъем с углом 31 градус, радиус поворота 14 метров, максимальная скорость с полной загрузкой 90 км/ч. Платформа с отброшенными бортами может быть оборудована тентовыми и каркасными конструкциями.

Автокраны

Отдельно стоит отметить линейку моделей с крановыми установками, которые ценятся за проходимость, возможность доступа туда, где другой технике добраться будет проблематично. В последних образцах разработчики максимально увеличили возможность подъема груза.

Например, автокран на базе КамАЗ-63501, КС-55729, может эксплуатироваться от минус до плюс сорока градусов. Базовая модификация шасси практически не изменилась, максимальная нагрузка автомобиля составляет 3,2 тонны. Элементы противовеса (1,9 т) и съемное устройство (2,9 т) служат для подъема груза массой до 27 т.

Такой автокран имеет рабочую высоту более 30 метров с вылетом основной стрелы до семи метров ниже посадочной площадки. При оптимальном вылете стрелы 9,6 метра возможно перемещение груза до 4,2 тонны. Благодаря конструктивным особенностям управление упрощается при повышении функциональной эффективности. Одним из ключевых моментов является скорость выполнения всех манипуляций.

Стратегическая модификация

По заявке Минобороны спецбаза КамАЗ-63501 для тушения пожаров. Конкретная машина оснащена бронированной кабиной, стандартной силовой установкой, двумя топливными баками, максимальной грузоподъемностью 16 тонн.

В техническом плане шасси практически идентично базовой модификации, за исключением монтажного размера по длине (610 сантиметров). КамАЗ-63501, фото которого представлено выше, используется для выполнения аварийно-спасательных работ и ликвидации пожаров в сложных условиях. Автомобиль оборудован краном со стрелой, максимальный вылет которого составляет 9.4 метра, способный поднять до двух тонн груза.
