насос 5Н5х4
Наши Заказчики успешно эксплуатируют насосы типа 5Н5х4, 30-40 и более лет. Одно из основных преимуществ нашего оборудования это, то что несмотря на модернизацию насосов мы сохраняем габаритные и присоединительные размеры, тем самым не требуются затраты на изменение подвода трубопроводов, сетевой магистрали и щитов управления.
Назначение:
Предназначен для перекачивания нефтепродуктов при температуре от -3 до +200 º С.
Насос 5Н5х4 может быть изготовлен:
— с рабочим колесом Ø 220 мм. Напор — 202 Нм., подача — Q 78 м3/час
— с рабочим колесом Ø 230 мм. Напор — 240 Нм., подача — Q 87 м3/час
— с рабочим колесом Ø 250 мм. Напор — 280 Нм., подача — Q 95 м3/час
— с рабочим колесом Ø 265 мм. Напор — 320 Нм., подача — Q 98 м3/час

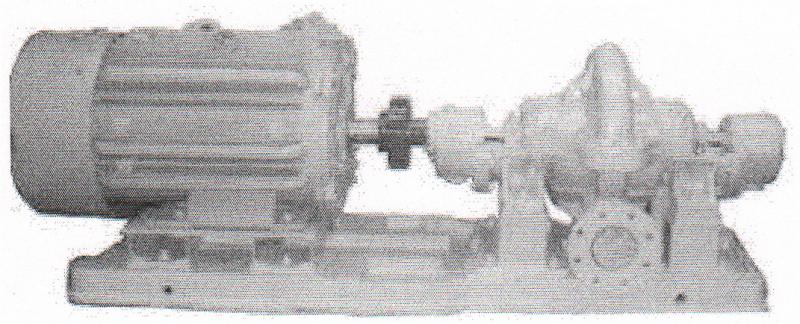

Насос 5Н-5х4, агрегат электронасосный нефтяной марки 5Н-5х4, центробежного типа, горизонтальный, четырехступенчатый.
Насос 5Н-5х4 изготавливается в климатическом исполнении и категории размещения при эксплуатации «У2»,
для работы как в закрытых помещениях, так и вне помещений под навесом, при температуре от — 40 до + 35ºС
Насос 5Н5х4 может быть исполнен в виде агрегата насосного с взрывозащищенными электродвигателями 110, 132, 160, 200 кВт 3000 об.мин. Эксплуатироваться взрывозащищенный насосный агрегат 5Н5х4 может в помещениях и установках соответствующего класса в соответствии с действующими правилами устройства электроустановок.
Насос 5Н5х4 монтируются и компонуются различными взрывозащищенными электродвигателями образуя агрегатный блок 5Н5х4 на фундаментной плите или станине.
Уникальное изготовление вала насоса 5Н5х4 в определенной жесткости соответствует стандарту и позволяет долговечно использовать такого рода насосную установку.Высокую надежность обеспечивает исполнение насоса 5Н5х4 для высоких температур на всё время эксплуатации.
Прогрессивное решение специалистов Марыйского машиностроительного завода — это особое изготовление и исполнение проточной части насоса 5Н5х4, с уплотнительными кольцами, диафрагмами, подшипниками промежуточными, гильзами защитными и грундбуксами.
Плавность хода ротора в сборе обеспечивают правильно отбалансированные рабочие колеса.
Преимущество агрегата насосного 5Н5х4 в том, что благодаря подбору взрывобезопасного двигателя определенной мощности и специальной подрезки рабочего колеса по наружному диаметру, позволяет создать нужные, требуемые для заказчика характеристики.
Компактная и простая конструкция насоса 5Н5х4 позволяет его долго эксплуатировать, поэтому эту марку насоса можно считать износостойким типом насосов.
Материалы:
Корпус, крышка и колеса рабочие к насосу 5Н5х4 – отливки из серого чугуна.
Габаритные размеры агрегата 5Н5х4
— длина 3094 мм
— ширина 860 мм
— высота 895 мм
Масса:
— насоса 5Н5х4 924 кг
— агрегата 5Н5х4 2590 кг
Гарантийный срок службы насоса или агрегата составляет 12 месяцев со дня ввода насоса в эксплуатацию,
но не более 18 месяцев со дня получения насоса потребителем.
Средний ресурс насоса до первого капитального ремонта составляет не менее 16000 часов.
Марыйский машиностроительный завод гарантирует соответствие технических характеристик насоса или агрегата, надежную работу при условии
правильной эксплуатации, а также соблюдения условий транспортировки и хранения.
Насос центробежный четырехступенчатый 5Н5×4 — Гидромашина
- Главная
- Продукция
- Насосы
- Насосы центробежные многоступенчатые нефтяные 4Н5х2, 4Н5х4, 5Н5х4, 10НД6х1
Назначение:
Предназначен для перекачивания нефтепродуктов при температуре от −3 до +200 º С.
Насос 5Н5×4 может быть изготовлен:
- с рабочим колесом Ø 220 мм. Напор — 202 Нм., подача — Q 78 м3/час
- с рабочим колесом Ø 230 мм. Напор — 240 Нм., подача — Q 87 м3/час
- с рабочим колесом Ø 250 мм. Напор — 280 Нм., подача — Q 95 м3/час
- с рабочим колесом Ø 265 мм. Напор — 320 Нм., подача — Q 98 м3/час
Насос 5Н-5×4, агрегат электронасосный нефтяной марки 5Н-5×4, центробежного типа, горизонтальный, четырехступенчатый.
Насос 5Н-5×4 изготавливается в климатическом исполнении и категории размещения при эксплуатации «У2»,
Насос 5Н5×4 может быть исполнен в виде агрегата насосного с взрывозащищенными электродвигателями 110, 132, 160, 200 кВт 3000 об.мин. Эксплуатироваться взрывозащищенный насосный агрегат 5Н5×4 может в помещениях и установках соответствующего класса в соответствии с действующими правилами устройства электроустановок.
Насос 5Н5×4 монтируются и компонуются различными взрывозащищенными электродвигателями образуя агрегатный блок 5Н5×4 на фундаментной плите или станине.
Уникальное изготовление вала насоса 5Н5×4 в определенной жесткости соответствует стандарту и позволяет долговечно использовать такого рода насосную установку.Высокую надежность обеспечивает исполнение насоса 5Н5×4 для высоких температур на всё время эксплуатации.
Прогрессивное решение специалистов Марыйского машиностроительного завода — это особое изготовление и исполнение проточной части насоса 5Н5×4, с уплотнительными кольцами, диафрагмами, подшипниками промежуточными, гильзами защитными и грундбуксами.
Плавность хода ротора в сборе обеспечивают правильно отбалансированные рабочие колеса.
Преимущество агрегата насосного 5Н5×4 в том, что благодаря подбору взрывобезопасного двигателя определенной мощности и специальной подрезки рабочего колеса по наружному диаметру, позволяет создать нужные, требуемые для заказчика характеристики.
Компактная и простая конструкция насоса 5Н5×4 позволяет его долго эксплуатировать, поэтому эту марку насоса можно считать износостойким типом насосов.
Материалы:
- Корпус, крышка и колеса рабочие к насосу 5Н5×4 — отливки из серого чугуна.
- Вал — сортовой прокат из конструкционной легированной стали 40Х.
Габаритные размеры агрегата 5Н5×4
- длина 3094 мм
- ширина 860 мм
- высота 895 мм
Масса:
- насоса 5Н5×4 924 кг
- агрегата 5Н5×4 2590 кг
Гарантийный срок службы насоса или агрегата составляет 12 месяцев со дня ввода насоса в эксплуатацию, но не более 18 месяцев со дня получения насоса потребителем.
Средний ресурс насоса до первого капитального ремонта составляет не менее 16000 часов.
