насос 4Н5х4

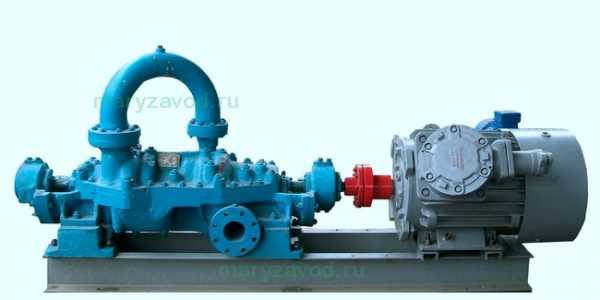

Насос центробежный четырехступенчатый 4Н5х4


Назначение:
Насос центробежный нефтяной четырехступенчатый марки 4Н5х4, предназначен для перекачивания нефтепродуктов при температуре от -3 до +200 º С.
Насос 4Н5х4 может быть изготовлен:
- с рабочим колесом Ø 194 мм. Напор - 160 Нм., подача - Q 55 м3/час
- с рабочим колесом Ø 220 мм. Напор - 212 Нм., подача - Q 62 м3/час

Насос 4Н-5х4, агрегат электронасосный нефтяной марки 4Н-5х4, центробежного типа, горизонтальный, четырехступенчатый.
Насос 4Н-5х4 изготавливается в климатическом исполнении и категории размещения при эксплуатации «У2»,
для работы как в закрытых помещениях, так и вне помещений под навесом, при температуре от - 40 до + 35ºС

Данная группа мазутонефтеперекачивающих насосов лучшая в своем классе и предназначена для различных задач, использования и эксплуатации. в городских и промышленных объектах теплоэнергетики, в том числе и атомной энергетики, горно-обогатительных комбинатах, на металлургических заводах, в целлюлозно-бумажной промышленности, в химической сфере и конечно же на предприятиях нефтепереработки и нефтедобычи, особо пользуются популярностью на нефтеналивных танкерах в морском и речном пароходстве.

Марыйский машиностроительный завод производит насос 4Н5х4 простота конструкции которого позволяет исправно работать не один десяток лет при условии правильной эксплуатации.

Материалы:
Корпус, крышка и колеса рабочие к насосу 4Н5х4 – отливки из серого чугуна.
Вал – сортовой прокат из конструкционной легированной стали 40Х

Габаритные размеры агрегата 4Н5х4
- длина 2710 мм
- ширина 780 мм
- высота 820 мм

Масса:
- насоса 4Н5х4 740 кг
- агрегата 4Н5х4 2055 кг

Гарантийный срок службы насоса или агрегата составляет 12 месяцев со дня ввода насоса в эксплуатацию,

но не более 18 месяцев со дня получения насоса потребителем.

Средний ресурс насоса до первого капитального ремонта составляет не менее 16000 часов.

Марыйский машиностроительный завод гарантирует соответствие  технических характеристик насоса или агрегата, надежную работу при условии

правильной эксплуатации, а также соблюдения условий транспортировки и хранения.

www.maryzavod.ru

насос 5Н5х4

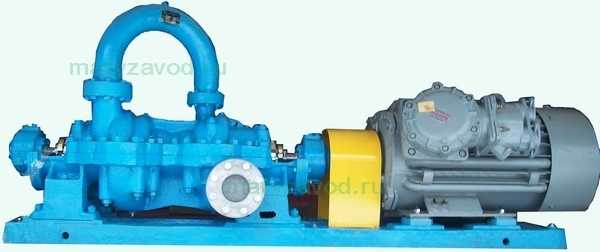

Агрегат насосный 5Н5х4 с торцовыми уплотнениями

Торцовые уплотнения для нас производят и устанавливают наши партнеры  НПЦ "Анод"

Насос центробежный четырехступенчатый 5Н5х4

Назначение:
Предназначен для перекачивания нефтепродуктов при температуре от -3 до +200 º С.
Насос 5Н5х4 может быть изготовлен:
- с рабочим колесом Ø 220 мм. Напор - 202 Нм., подача - Q 78 м3/час
- с рабочим колесом Ø 230 мм. Напор - 240 Нм., подача - Q 87 м3/час
- с рабочим колесом Ø 250 мм. Напор - 280 Нм., подача - Q 95 м3/час
- с рабочим колесом Ø 265 мм. Напор - 320 Нм., подача - Q 98 м3/час

Насос 5Н-5х4, агрегат электронасосный нефтяной марки 5Н-5х4, центробежного типа, горизонтальный, четырехступенчатый.
Насос 5Н-5х4 изготавливается в климатическом исполнении и категории размещения при эксплуатации «У2»,

для работы как в закрытых помещениях, так и вне помещений под навесом, при температуре от - 40 до + 35ºС

Насос 5Н5х4 может быть исполнен в виде агрегата насосного с взрывозащищенными электродвигателями 110, 132, 160, 200 кВт 3000 об.мин. Эксплуатироваться взрывозащищенный насосный агрегат 5Н5х4 может в помещениях и установках соответствующего класса в соответствии с действующими правилами устройства электроустановок.

Насос 5Н5х4 монтируются и компонуются  различными взрывозащищенными электродвигателями образуя агрегатный блок 5Н5х4 на фундаментной плите или станине.

Уникальное изготовление вала насоса 5Н5х4 в определенной жесткости соответствует стандарту и позволяет долговечно использовать такого рода насосную установку.Высокую надежность обеспечивает исполнение насоса 5Н5х4 для высоких температур на всё время эксплуатации.

Прогрессивное решение специалистов Марыйского машиностроительного завода - это особое изготовление и исполнение проточной части насоса 5Н5х4, с уплотнительными кольцами, диафрагмами, подшипниками промежуточными, гильзами защитными и грундбуксами.

Плавность хода ротора в сборе обеспечивают правильно отбалансированные рабочие колеса.

Преимущество агрегата насосного 5Н5х4 в том, что благодаря подбору взрывобезопасного двигателя определенной мощности  и специальной подрезки рабочего колеса по наружному диаметру, позволяет создать нужные, требуемые для заказчика характеристики.

Компактная и простая конструкция насоса 5Н5х4 позволяет его долго эксплуатировать, поэтому эту марку насоса можно считать  износостойким типом насосов.

Материалы:
Корпус, крышка и колеса рабочие к насосу 5Н5х4 – отливки из серого чугуна.
Вал – сортовой прокат из конструкционной легированной стали 40Х.
Габаритные размеры агрегата 5Н5х4
- длина 3094 мм
- ширина 860 мм
- высота 895 мм

Масса:
- насоса 5Н5х4 924 кг
- агрегата 5Н5х4 2590 кг

Гарантийный срок службы насоса или агрегата составляет 12 месяцев со дня ввода насоса в эксплуатацию,

но не более 18 месяцев со дня получения насоса потребителем.

Средний ресурс насоса до первого капитального ремонта составляет не менее 16000 часов.

Марыйский машиностроительный завод гарантирует соответствие  технических характеристик насоса или агрегата, надежную работу при условии

правильной эксплуатации, а также соблюдения условий транспортировки и хранения.

www.maryzavod.ru

Насосы Насосы центробежные многоступенчатые нефтяные 4Н5х2, 4Н5х4, 5Н5х4, 10НД6х1

Описание

Для перекачивания нефти и нефтепродуктов с температурой от -3 до 200С, а также других жидкостей , сходных с указанными по свойствам и содержанием твердых взвешенных частиц в количестве не более 0,2% по массе и размером не более 0,2мм, допустимая вакуумметрическая высота всасывания до 6,5м

Таблица параметров

Марка насоса

Диаметр рабочего колеса

Вес насоса

кВт/об. мин.

Подача Q м/час

Напор Н м

4Н5×2

194
220

350

30/3000
37/3000

47

53

80

108

4Н5×4

194
220

740

55/3000
75/3000

55

62

160

212

5Н5×2

250
275

450

75/3000
110/3000

95

100

152

183

5Н5×4

220
230
250
265

924

110/3000
132/3000
160/3000
200/3000

78

87

95

98

202

240

280

320

8НД6×1

225
245
280

330

55/3000
75/3000
110/3000

163

172

202

63

76

100

10НД6×1

380
400
435

745

75/1500
110/1500
132/1500

430

455

485

41

45

54

6Н7×2

290

617

160/3000

149

200

gidromashina.ru

Насосы нефтяные 4НК, 5НК, 6НК, 4Н5, 5Н5, 6Н7, 8НД, 10НД, НВ 50/50. Запчасти и комплектующие

Насосы типа НК, НД, НВ предназначены для перекачивания бензина, мазута, солярки и прочих нефтепродуктов, сжиженных углеводородных газов: пропана, бутана, этана и других, температурой от минус 80 до плюс 400 С. Нефтяные насосы широко применяются в технологических линиях нефтеперерабатывающих и газоперерабатывающих предприятий, в системах подачи топлива ТЭЦ и крупных котельных, газонаполнительных станциях.



А так же осуществляем поставку запчастей и комплектующих для насосов 4НК, 5НК, 6НК, 4Н5, 5Н5, 6Н7, 8НД, 10НД, НВ 50/50.





Для заказа продукции Вы можете связаться по телефону +7 (495) 151-05-95 или отправить заявку по E-mail: [email protected]; Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. .



*На мобильном устройстве прокрутите таблицу вправо, чтобы увидеть подробности

Наименование Q
Подача
(м3/ч)
H
Напор
(м)
n
Частота
(об/мин)
N
Мощность э/д
(кВт или л.с)
Масса
(кг)
Габариты
L х B х X (мм)
Цена
(Руб)
Насос 4НК-5х1 50 60 2950 б/дв 226 1100х560х570 64700
Насос 4НК-5х1 50 60 2950 18,5 590 1705х560х570 87500
Насос 4НК-5х1 50 52 2950 15 560 1705х560х570 85200
Насос 4НК-5х1 45 46 2950 15 560 1655х560х570 85200
Насос 4НК-5х1 45 36 2950 11 510 1655х560х570 81300
Насос 5НК-5х1 70 108 2950 б/дв 245 1875х720х660 71500
Насос 5НК-5х1 70 108 2950 55 880 1875х720х660 123000
Насос 5НК-5х1 70 88 2950 37 810 1805х720х660 119400
Насос 5НК-5х1 60 71 2950 30 690 1795х650х660 97700
Насос 5НК-9х1 70 54 2950 б/дв 239 1750х560х575 66400
Насос 5НК-9х1 70 54 2950 22 610 1750х560х575 91200
Насос 5НК-9х1 70 47 2950 18,5 600 1750х560х575 89700
Насос 5НК-9х1 65 38 2950 15 580 1700х560х575 86900
Насос 5НК-9х1 60 34 2950 11 530 1700х560х575 83000
Насос 6НК-6х1 90 125 2950 б/дв 264 2025х650х680 78100
Насос 6НК-6х1 90 125 2950 75 920 2025х650х680 167000
Насос 6НК-6х1 90 103 2950 55 850 1895х650х655 129000
Насос 6НК-6х1 75 83 2950 37 800 1825х720х680 126800
Насос 6НК-9х1 120 65 2950 б/дв 247 1835х720х610 74500
Насос 6НК-9х1 120 65 2950 45 800 1835х720х610 129900
Насос 6НК-9х1 105 66 2950 37 755 1825х560х610 122400
Насос 6НК-9х1 105 59 2950 30 670 1825х560х610 101500
Насос 6НК-9х1 95 48 2950 22 600 1790х560х580 97000
Насос 4Н5х2 53 108 2950 б/дв 350 209000
Насос 4Н5х2 53 108 2950 37 1175 1985х750х840 270000
Насос 4Н5х2 47 80 2950 30 1100 1985х750х840 250000

www.tptreyd.ru

центробежные насосы | каталог продукции

ОПРОСНЫЙ ЛИСТ  для подбора насосного оборудования  можно загрузить   на  ЭТОЙ СТРАНИЦЕ  !



Одноступенчатые центробежные насосы

Насос 8НД6х1                     Агрегат электронасосный нефтяной 8НД-6х1

Насос 10НД6х1                   Агрегат электронасосный нефтяной 10НД-6х1

НАСОС  ЦЕТРОБЕЖНЫЙ  НЕФТЯНОЙ ОДНОСТУПЕНЧАТЫЙ 8нд6х1, 10нд6х1

1-корпус насоса; 2.15-грундбукса; 3-втулка сальника; 4-гайка круглая; 5, 18-отбойник; 6-втулка; 7-прокладка; 8-корпус подшипника левый; 9-кольцо упорное; 10-полукольцо ;11-кольцо набивки сальника; 12-ротор; 13-шайба;14-кольцо уплотнительное;16-кольцо сальника; 17-корпус подшипника правый; 19,21-крышка подшипника;



Двухступенчатые центробежные насосы

Насос 4Н5х2                      Агрегат электронасосный нефтяной 4Н-5х2

Насос 5Н5х2                      Агрегат электронасосный нефтяной  5Н-5х2

Насос 6Н7х2                      Агрегат электронасосный нефтяной  6Н-7х2

НАСОС ЦЕНТРОБЕЖНЫЙ  НЕФТЯНОЙ  ДВУХСТУПЕНЧАТЫЙ 4н5х2, 5н5х2, 6н7х2

1-корпус насоса; 2-диафрагма;3-кольцо уплотнительное 4-полукольцо; 5,12,23-крышка подшипника; 6-кольцо для смазки; 7, 20 – отбойник; 8-гайка круглая; 9-втулка;10-прокладка;11-корпус подшипника левый; 13-щиток; 14-втулка сальника;15-пробка;16-ротор; 17-грундбукса; 18-кольцо набивки сальника; 19-кольцо сальника; 21-кольцо упорное; 22-корпус подшипника правый; 24-шайба



Четырехступенчатые центробежные насосы

Насос 4Н5х4                     Агрегат электронасосный нефтяной 4Н-5х4

Насос 5Н5х4                    Агрегат электронасосный нефтяной  5Н-5х4

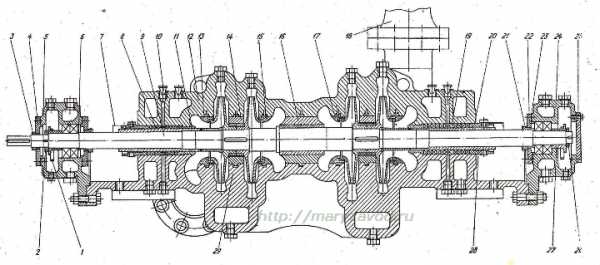

НАСОС  ЦЕТРОБЕЖНЫЙ НЕФТЯНОЙ  ЧЕТЫРЕХСТУПЕНЧАТЫЙ 4н5х4, 5н5х4

1-кольцо для смазки; 2-гайка круглая;3,21-отбойник;4-кольцо подшипника; 5- корпус подшипника левый; 6-кольцо упорное; 7-замок; 8-кольцо набивки сальника; 9-ротор; 10-пробка; 11-грундбукса; 12-крышка насоса; 13,15,17-кольцо уплотнительное;14-диафрагма; 16-подшипник средний; 18-труба переводная; 19-кольцо сальника;20-втулка сальника; 22,25-крышка подшипника; -корпус подшипника правый; 23-прокладка, 24-корпус подшипника правый; 26-шайба; 27-втулка; 28-полукольцо; 29-корпус насоса

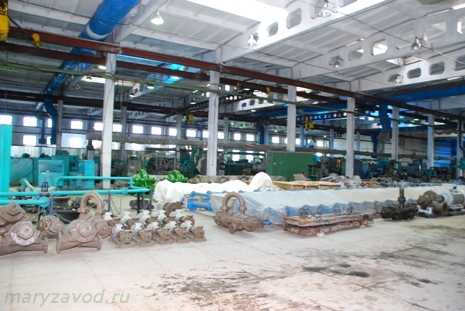

Сборочный цех Марыйского машиностроительного завода и испытательный стенд .



www.maryzavod.ru

Насос 4Н5х2. Насос 4Н5х4. Насос 5Н5х2. Насос 5Н5х4. Насос 8НД6х1. Насос 10НД6х1, прайс–лист, цена

В прайс–листе 7 товаров, обновлён 12 июля 2018 г. в 16:37


Артикул:Агрегат электронасосный 4Н5х2
Размещено:27 марта 2018 г.

Уточняйте цену!

Под заказ

Размещено:27 марта 2018 г.

Уточняйте цену!

Под заказ

Размещено:27 марта 2018 г.

Уточняйте цену!

Под заказ

Размещено:27 марта 2018 г.

Уточняйте цену!

Под заказ

Размещено:27 марта 2018 г.

Уточняйте цену!

Под заказ

Размещено:27 марта 2018 г.

Уточняйте цену!

Под заказ

Размещено:27 марта 2018 г.

Уточняйте цену!

Под заказ

Реквизиты продавца

Ф.И.О. Григорьев Карен Валерьевич нет отзывов
Должность:Руководитель
Компания:Представитель Марыйского машиностроительного завода
Страна: Россия
Телефон:+7 915 499 10 10
Сообщите, что нашли информацию на сайте «Элек.ру»
Факс:+7 915 499 10 10
Web:http://www.maryzavod.ru/
Зарегистрирован:18 января 2013 г.
Последний раз был на сайте позавчера
  Отправить сообщение

Информация о компании

www.elec.ru

Нефтяные насосы типа 4Н, 5Н, 8Н

Описание:

Горизонтальный электронасосный агрегат с центробежным двухступенчатым насосом   предназначен для перекачивания нефти и нефтепродуктов с тем-рой от -3 до +200 Гр.С, а также других жидкостей, сходных с указанными по физико-химическим свойствам. Перекачиваемая жидкость не должна содержать твердых взвешенных частиц в количестве более 0,2% по массе и размером более 0,2 мм.
Насос с горизонтальным разъемом корпуса. Расположение рабочих колес - двустороннее.
Материал проточной части - чугун СЧ 30.
Уплотнение вала - торцовое (одинарное или двойное) или сальниковое (с подводом или без подвода затворной жидкости).

Насос

Подача

Еденица
измерения
подачи

Напор

Еденица
измерения
напора

Мощность
насоса (кВт)

Обороты

Масса
насоса (кг)

Габариты
насоса (мм)

10НД-6х1

485

м.куб./час

54

м.в.ст.

132

1450

2580

2555х730х955

4Н-5х2

53

м.куб./час

108

м.в.ст.

40

2950

1130

1973х750х840

4Н-5х4

62

м.куб./час

212

м.в.ст.

75

2950

1868

2710х780х1090

5Н-5х2

100

м.куб./час

183

м.в.ст.

110

2950

1902

2475х820х830

5Н-5х4

98

м.куб./час

320

м.в.ст.

200

2900

3105

3094х860х1355

8НД-6х1

202

м.куб./час

100

м.в.ст.

110

2950

2500

2423х730х820
