Характеристики Caterpillar 329D L. Обзор гусеничного экскаватора Caterpillar 329D L

• 1. Двигатель
• 2. Технические характеристики Caterpillar 329D L, габариты
• 3. Гидросистема
• 4. Техническое обслуживание Caterpillar 329D L
• 5. Ковши и навесное оборудование
• 6. Аналоги
• 7. Видео

Источник фото: constructionsadvisor.com.auФото Caterpillar 329D L

Двигатель

В зависимости от сложности выполняемой работы, на экскаватор Cat 329DL можно установить два типа двигателей: стандартной мощности (140 кВт) или повышенной (152 кВт). Двигатель Cat C7 ACERT, которым стандартно агрегатируется модель, работает на более низких оборотах, что позволяет экономить топливо и сокращает износ деталей.

За работу дизельного силового агрегата ответственен электронный блок управления ADEM™ A4. Это устройство позволяет оптимизировать топливоподачу ко всем узлам так, что двигатель четко реагирует на изменение потребности в мощности. Датчики, передающие сигнал блоку управления, расположены во впускном и выпускном воздушных коллекторах, топливной системе и системе охлаждения двигателя.

Технические характеристики Caterpillar 329D L, габариты

Двигатель	Cat C7 с технологией ACERT
Рабочий объем	7,2 л
Топливный бак	520 л
Эксплуатационная мощность	190 л.с.
Эксплуатационная масса	30 110 кг
Объем ковша	0,49 — 2,29 куб.м
Максимальная грузоподъемность	5 288 кг
Максимальная скорость	5,3 км/ч
Скорость поворота платформы	10,2 об/мин
Длина экскаватора	9 860 мм
Высота экскаватора	3 250 мм
Ширина экскаватора	3 390 мм
Длина гусеничной ленты	4 860 мм
Дорожный просвет	480 мм

Экскаватор может без проблем эксплуатироваться при температуре от -25 до +50 градусов.

При работе со стрелой для массовых экскавационных работ максимальная глубина копания машины составляет 6,01 м. Максимальный вылет на уровне опорной поверхности равен 9,34 м. Высота погрузки — 6,09 м.

Разработчики предусмотрели возможность работы экскаватора в режиме подъема тяжелых грузов, что позволяет максимально увеличить грузоподъемность машины. Данный режим также обеспечивает дополнительную устойчивость экскаватора при перемещении грузов.

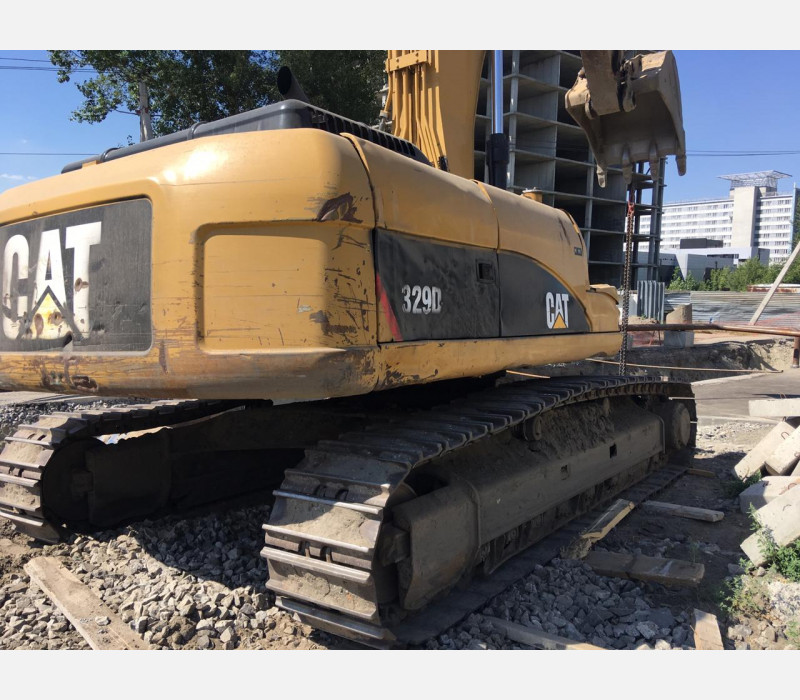

Источник фото: delta-africa.comЭксплуатационная масса экскаватора составляет 30 тонн

Гидросистема

Благодаря грамотному размещению и компоновке элементов гидравлической системы обеспечивается высокий КПД гидропривода гусеничного экскаватора. Длина трубопровода сокращена за счет компактного расположения гидрораспределителей, силовых гидронасосов и гидробака. Уменьшение размера трубопровода позволило сократить трение и падение давления.

Увеличить производительность машины стало возможным после применения на экскаваторе системы согласованного управления гидронасосами.

В стандартную комплектацию Cat 329DL входит дополнительный гидрораспределитель, который позволяет эксплуатировать экскаватор с различным навесным оборудованием, требующим подачи высокого и среднего давления.

Техническое обслуживание Caterpillar 329D L

Интервалы техобслуживания у экскаваторов серии 329DL увеличены благодаря применению износостойких материалов, улучшенной системе фильтрации и др. решениям. Для большей защиты двигателя от попадания пыли, воздушный фильтр машины состоит из двух блоков, при засорении которых подается сигнал на экран монитора. Для защиты гидравлической системы на экскаваторе установлен гидрофильтр капсульного типа.

Основные элементы экскаватора, требующие периодического техобслуживания, расположены по бокам поворотной платформы и доступны с уровня земли. Гидронасос с фильтром управляющего контура размещен в отсеке с правой стороны платформы. В задней части кабины находятся разъемы для проб эксплуатационных жидкостей экскаватора. Отсек радиатора с маслоохладителем и воздушным охладителем размещен в левой задней части платформы.

Процесс подачи смазки к труднодоступным узлам и механизмам машины автоматизирован. Блок системы смазки расположен на стреле.

Источник фото: delta-africa.comФото Caterpillar 329D L

Ковши и другое навесное оборудование устанавливаются на экскаватор с помощью быстросъемного устройства гидравлического и шпиндельного типа, что делает машину еще более универсальной. Для экскаватора Cat 329DL предусмотрено несколько видов ковшей: стандартный землеройный ковш объемом 0,49-2,29 куб. м; для тяжелый условий эксплуатации 0,66-2,14 куб. м; скальный ковш 1,11-2,07 куб. м.

Навесное оборудование для гусеничного экскаватора Cat 329DL:

• рыхлители;
• гидравлические ножницы;
• мультипроцессоры;
• грейферы;
• гидроножницы;
• виброплиты и уплотнители;
• дробилки и измельчители.

Аналоги

В числе аналогов от известных производителей можно назвать: Link-Belt 290 LX, Caterpillar 325C L ME, Hitachi EX300-3C, Caterpillar 325D LN, Caterpillar 325D LN ME, Case CX290B, Hitachi EX300-3, John Deere 270C LC, Caterpillar 325С L, Hitachi ZX280LCN.

Видео

Видео с канала Gregsons Auctioneers & Valuers

Гидромотор поворота башни CAT 325, 329

Оплата

Получение

Возврат

Заказ

• Заявка

Свяжитесь с нами позвонив нам, написав на электронную почту, заполните форму обратной связи на сайте или оставьте сообщение в мессенджерах или чатах соцсетей.

• Коммерческое предложение

Если есть вся необходимая информация по заявке, наш менеджер в течение десяти минут даст ответ по наличию запчасти, цене, производителю, гарантии и, для полноты картины, стоимости и сроку доставки до терминала транспортной компании в вашем городе. Объяснит, как правильно выбрать, установить и обслуживать запчасть, а также ответит на все интересующие вопросы.

• Оплата

После презентации товара и формирования счет-договора, следует оплата. Оплатите товар удобным для Вас способом и пришлите платежное поручение с отметкой банка о списании денежных средств, чтобы мы могли более оперативно начать формировать отгрузку со склада или выслать вам товар в кратчайший срок, как правило, это происходит в день оплаты, либо мы начнём собирать заказ после поступления денежных средств на расчётный счёт.

Оплата

• Наличный расчет (для физических лиц):

Для частных собственников техники есть возможность оплаты заказа за наличные средства со скидкой.

• Безналичный расчет (для юридических лиц):

Вы всегда можете оплатить заказ на расчетный счет нашей организации по счет-договору, что позволит безопасно и оперативно совершить покупку комплектующих для техники.

• Отсрочка платежа (для постоянных клиентов):

Наша компания идет навстречу каждому клиенту и готова предоставить условия постоплаты. Свяжитесь с нами для уточнения Вашей персональной отсрочки платежа.

Получение

• Доставка

После оплаты счет-договора, следующий этап — согласование даты, времени и места получения груза. Мы отгрузим товар с нашего склада, если вы хотите забрать товар самовывозом, или вышлем удобной транспортной компанией до терминала вашего города и передадим номер ТТН для отслеживания груза, пока он находится в пути.

• Получение

В момент формирования отгрузки мы прикладываем к товару оригиналы закрывающих документов, чтобы Вы могли получить их вместе с грузом. Подготовьте доверенность на получение груза. При получении товара, тщательно осмотрите его со всех сторон, сверьте с ТТН и УПД по количеству и наименованию приобретенных позиций.

• Проверка

При обнаружении дефектов на товаре или его несоответствия, зафиксируйте всё на камеру телефона, незамедлительно уведомите об этом нашего менеджера, согласуйте с ним дальнейшие действия. При соблюдении всех условий мы примем дефектный товар обратно, заменим его или вернем денежные средства.

Возврат

• Обнаружение недостатка или поломки:

При обнаружении недостатка или поломки в товаре скачайте шаблон бланка претензии, заполните его, прикрепите фотографии и видеозаписи, подтверждающие наличие недостатка, и отправьте ответственному менеджеру или на почту [email protected].

• Установление причины поломки:

После получения претензии, мы передадим ее в технический отдел, где специалисты смогут определить необходимость транспортировки детали на наш склад для возврата или обмена.

• Возврат товара на склад:

После определения возможной причины поломки, наш сотрудник свяжется с вами для того, чтобы помочь самостоятельно устранить недостаток (если это возможно) или чтобы согласовать с вами дату и способ возврата товара.

• Экспертиза:

После получения товара на складе, наши технические специалисты проводят визуальный осмотр детали на предмет повреждений или брака, которые могли стать причиной преждевременного выхода из строя детали. Благодаря тому, что мы проводим фотофиксацию каждой отгрузки, эта операция занимает не более двух рабочих дней. В случаях, когда наши специалисты не могут самостоятельно установить причину поломки, мы обращаемся к профильной экспертной организации, предварительно уведомив вас.

• Замена:

По итогам экспертизы с вами свяжется наш сотрудник для согласования дальнейших действий. В тех ситуациях, когда поломка произошла по причине заводского брака, мы компенсируем ваши затраты на логистику. При обнаружении недостатка во время приемки, мы предложим на выбор замену товара или возврат денежных средств. При наступлении гарантийного случая — проведем гарантийный ремонт в согласованные сроки или заменим деталь, если ремонт нельзя провести.

Экскаваторы Cat 329 в аренду в Мичигане

Двигатель

Модель двигателя

Cat® C7.1 ACERT™

Модель двигателя

Cat® C7.1 ACERT™

Полезная мощность на маховике

239 мм вод. ст.

Полезная мощность на маховике

239 л.с.

Отверстие

4,13 фунта/дюйм

Отверстие

4,13 дюйма

Ход

31lb/in» data-metric=»135mm»> 5,31 фунта/дюйм

Ход

5,31 дюйма

Рабочий объем

428 дюймов³

Рабочий объем

428 дюймов3

Полная мощность — SAE J1995

242 мм вод. ст.

Полезная мощность — SAE J1349/ISO 9249

239 мм вод. ст.

Полезная мощность — SAE J1349/ISO 9249

239 л. с.

Полная мощность — SAE J1995

242 л.с.

Вес

Рабочий вес

68209 фунтов

Рабочий вес

68209 фунтов

Максимальная эксплуатационная масса**

68209 фунтов

Примечание

* Удлиненная стрела 6,15 м (20 футов 2 дюйма), рукоять R2.65CB2 (8 футов 8 дюймов), башмаки SG 600 мм (24 дюйма), противовес 5,8 м (6,3 т), ковш 1,54 м3 (2,02 ярда3).

Примечание

** Стрела SLR 10,2 м (33 фута 6 дюймов), рукоять 7,85 м (25 футов 9 дюймов), гусеницы HD TG 700 мм (28 дюймов), противовес 6,75 м (7,4 т), ковш 0,6 м3 (0,78 ярда3).

Максимальная эксплуатационная масса**

68209 фунтов

Минимальная эксплуатационная масса*

63002 фунта

Примечание (1)

* Удлиненная стрела 6,15 м (20 футов 2 дюйма), рукоять R2. 65CB2 (8 футов 8 дюймов), башмаки SG 600 мм (24 дюйма), противовес 5,8 м (6,3 т), ковш 1,54 м3 (2,02 ярда3).

Примечание (2)

** Стрела SLR 10,2 м (33 фута 6 дюймов), рукоять 7,85 м (25 футов 9 дюймов), гусеницы HD TG 700 мм (28 дюймов), противовес 6,75 м (7,4 т), ковш 0,6 м3 (0,78 ярда3).

Минимальная эксплуатационная масса*

63002 фунта

Привод

Максимальное тяговое усилие

55528 фунтов силы

Максимальное тяговое усилие

55528 фунтов силы

Максимальная скорость перемещения

2mph» data-metric=»5.1km/h»> 3,2 мили в час

Максимальная скорость перемещения

3,2 мили/ч

Заправочные емкости

Емкость топливного бака

137,4 галлона

Емкость топливного бака

137,4 галлона (США)

Система охлаждения

7,9 галлона

Система охлаждения

7,9 галлона (США)

Главная передача (каждая)

6gal» data-metric=»6L»>

1,6 галлона

Главная передача — каждая

1,6 галлона (США)

Гидравлическая система (включая бак)

81,9 галлона

Гидравлическая система, включая бак

81,9 галлона (США)

Гидравлический бак

46,2 галлона

Гидравлический бак

46,2 галлона (США)

Моторное масло (с фильтром)

6,3 галлона

Поворотный привод (каждый)

3gal» data-metric=»9L»> 2,3 галлона

Резервуар DEF

10,8 галлона

Резервуар DEF

10,8 галлона (США)

Моторное масло с фильтром

6,3 галлона (США)

Поворотный привод — каждый

2,3 галлона (США)

Стандарты

Тормоза

ИСО 10265 2008

Тормоза

ИСО 10265 2008

Кабина/туманы

ИСО 10262 1998

Кабина/туманы

ИСО 10262 1998

Поворотный механизм

Скорость поворота

6rpm» data-metric=»9.6rpm»> 9,6 об/мин

Скорость поворота

9,6 об/мин

Момент поворота

60628 фунт-сила-фут

Момент поворота

60628 фут-фунт

Гидравлическая система

Основная система — максимальный расход (общий)

130 гал/мин

Максимальное давление — тяжелое оборудование

5511 фунтов на кв. дюйм

Максимальное давление — нормальное оборудование

5076 фунтов на квадратный дюйм

Максимальное давление — ход

5366 фунтов на кв. дюйм

Максимальное давление – поворот

3974 фунтов на кв. дюйм

Пилотная система — максимальный расход

6,1 гал/мин

Пилотная система — максимальное давление

595 фунтов на кв. дюйм

Цилиндр стрелы – отверстие

6 в

Цилиндр стрелы – ход

55 в

Цилиндр рукояти – отверстие

6 в

Цилиндр рукояти – ход

65 в

B1 Цилиндр ковша — отверстие

1in» data-metric=»130mm»> 5,1 дюйма

B1 Цилиндр ковша — ход

45,5 в

Цилиндр ковша CB2 — отверстие

5,9 дюйма

Цилиндр ковша CB2 — ход

45,3 дюйма

B1 Цилиндр ковша — отверстие

5,1 фунт/дюйм

B1 Цилиндр ковша — Ход

45,5 фунтов/дюйм

Цилиндр стрелы — отверстие

6 фунтов/дюйм

Цилиндр стрелы — ход

55 фунтов/дюйм

Цилиндр ковша CB2 — отверстие

9lb/in» data-metric=»150mm»> 5,9 фунта/дюйм

Цилиндр ковша CB2 — ход

45,3 фунта/дюйм

Главная система — максимальный расход — всего

130 гал/мин

Максимальное давление — оборудование — подъем тяжелых грузов

903:50 5511 фунтов на кв. дюйм

Максимальное давление — оборудование — нормальное

5076 фунтов на кв. дюйм

Максимальное давление — поворот

3974 фунтов на кв. дюйм

Максимальное давление — ход

5366 фунтов на квадратный дюйм

Пилотная система — максимальный расход

1gal/min» data-metric=»23l/min»> 6,1 гал/мин

Пилотная система — максимальное давление

595 фунтов на кв. дюйм

Цилиндр рукояти — отверстие

6 фунтов/дюйм

Цилиндр рукояти — ход

65 фунтов/дюйм

Гусеница

Количество башмаков (с каждой стороны) — удлиненная ходовая часть

50

Количество опорных катков (с каждой стороны) — удлиненная ходовая часть

9

Количество поддерживающих катков (с каждой стороны) — удлиненная ходовая часть

2

Количество опорных катков — с каждой стороны — удлиненная ходовая часть

2

Количество башмаков — с каждой стороны — удлиненная ходовая часть

50

Количество опорных катков — с каждой стороны — удлиненная ходовая часть

9

Звуковые характеристики

ISO 6396 — Шум оператора (закрыто)

72 дБ(А)

ISO 6395 – Шум зрителей

105 дБ(А)

ISO 6395 — Шум зрителей

105 дБ(А)

ISO 6396 — Шум оператора (закрыто)

72 дБ(А)
