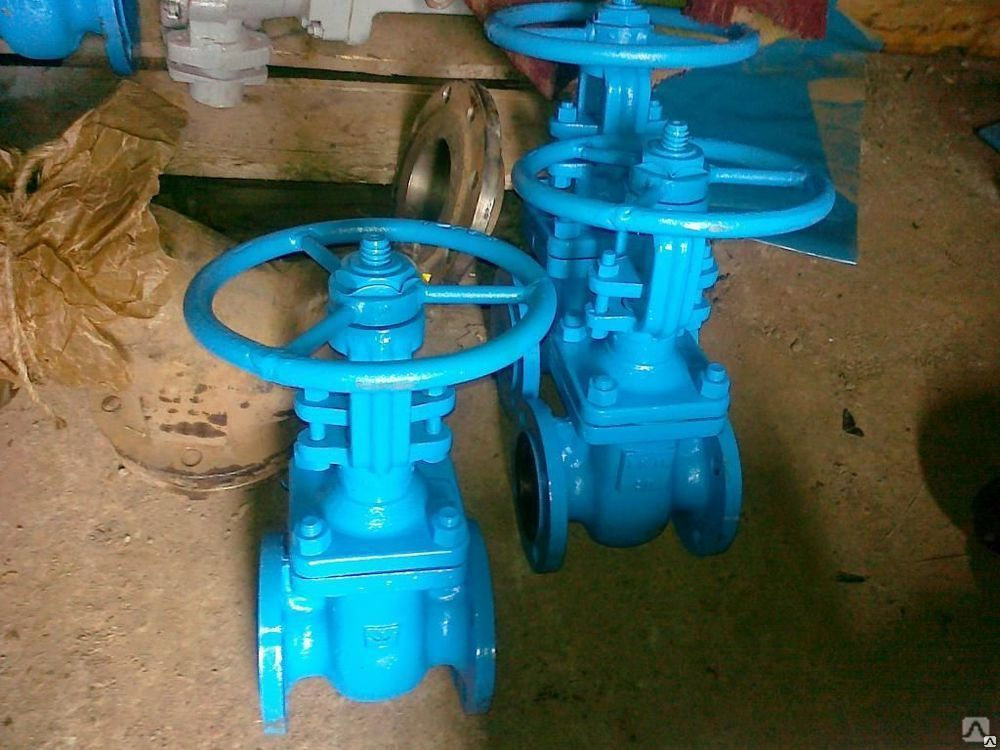

Задвижка 30нж41нж нержавеющая клиновая в Казани
- Описание 30нж41нж Ру16 коррозиестойкая задвижка клиновая
- Таблица Номенклатура задвижки фланцевые 30нж41нж Ру16
-
30нж41нж характеристики
- Таблица Рабочие давления
- Таблица характеристик 30нж41нж
- Таблица Основные материалы 30нж41нж
- Таблица Основные материалы 30нж41нж
-
30нж41нж конструкция и размеры
- Таблица Размеры и обозначения конструкции 30нж41нж
- Таблица Материалы 31нж41нж по обозначениям чертежа
30нж41нж Ру16 коррозиестойкая задвижка клиновая фланцевая ЗКЛ из нержавеющей стали применяется на линиях трубопроводов и газопроводов, где необходимо ручное управление потоками высокой скорости и повышенной агрессивности.
Присоединение к трубопроводу фланцевое стандартно – первое исполнение уплотнительных поверхностей фланцев по ГОСТ 33259-2015.
Цена 30нж41нж формируется на момент заказа в которой учитывается, специфика трубопровода и место монтажа, географическая удалённость и срок поставки, исполнение фланцевых присоединений и комплектация КОФ, поставка из наличия или под определённую дату.
| Условный проход, Ду (мм) |
Ру, (кг/см 2) |
Рабочие среды и температура | Управление | Присоединение | Цена | |
| 50 | 16 |
Жидкие, газообразные, неагрессивные и агрессивные растворы солей, кислот, щелочные и аммиачные смеси. до +425°С |
Ручное | Под электропривод по согласованию | Фланцевое исполнение по ГОСТ 33259-2015 | По запросу |
| 80 | ||||||
| 100 | ||||||
| 150 | ||||||
| 200 | ||||||
| 250 | ||||||
| 350 | ||||||
| 400 | 31нж541нж редукторное |
31нж941нж под электропривод |
||||
| 500 | ||||||
Основные параметры характеристик 30нж41нж по ГОСТ 9698.
Номинальные давления по ГОСТ 26349.
Пробные и рабочие давления по ГОСТ 356.
|
Ру, (кг/см 2) |
Пробное давление (кг/см 2) |
Рабочие давления в зависимости от температуры (кг/см 2) | |||||
| +200°С | +325°С | +400°С | +480°С * | +520°С * | +560°С * | ||
| 6 | 9 | 6 | 5,4 | 4,5 | 3,9 | 3,4 | 3 |
| 16 | 24 | 16 | 14 | 12 | 11 | 9 | 8 |
| *Для задвижек 30нж41нж из стали 12Х18Н12М3ТЛ | |||||||
| Наименование |
Ду (мм) |
Ру (кг/см 2) |
Среды рабочие | t°C (рабочая) * |
Минимальная t°C (окруж.  среды) |
Условия эксплуатации ГОСТ 15150-69 |
| 30нж41нж | 50 — 350 | 16 | Вода, пар, нефтепродукты, химические и газовые смеси, растворы солей и кислот. | От -60 до +425 | -60 | УХЛ |
| *В специальных исполнениях из стали 10Х17Н13М2Т, 12Х18Н12М3ТЛ до +560°С | ||||||
| Марка нержавеющей задвижки | Материал корпусных деталей | Клин затвора | Седло | Наплавка уплотнительных поверхностей | Набивка сальника |
| 30нж41нж | 12Х18Н9ТЛ | 12Х18Н9ТЛ | 12Х18Н9Т | ЦН-6, ЦН-12М | ТРГ |
| 30нж41нж1 |
10Х17Н13М2Т, 12Х18Н12М3ТЛ |
10Х17Н13М2Т, 12Х18Н12М3ТЛ |
10Х17Н13М2Т |
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Наработка на отказ | не менее 400 циклов или 12000 часов |
| Установленный средний ресурс | не менее 2000 циклов |
| Установленный срок службы | не менее 15 лет |
30нж41нж конструкция и размеры
Задвижка 30нж41нж по конструкции относится к литой полнопроходной запорной арматуре с клиновидным типом затвора, прикрывающим сечение перпендикулярно потоку проводимой среды.
Плюс такого типа затвора он исполнен из нержавеющей стали и поэтому отлично управляет потоками повышенной агрессивности обладающими высокой скоростью. Управление клином осуществляется ручным способом, т.е. вращающий момент с маховика предаётся на управляющий шпиндель, который поднимается вместе с клином открывая проходное сечение, при этом шпиндель выдвигаясь занимает дополнительное пространство по монтажной высоте. Изготавливается только с фланцевым типом присоединения к трубопроводам с давлением не более 1,6МПа. По конструктивным особенностям в арматуростроении 30нж41нж это – общепромышленная нержавеющая клиновая задвижка фланцевая Ру16 с выдвижным шпинделем и ручным управлением.
| PN | DN | L | D | D1 | D2 | h | b | d | n | H | h2 |
| 16 | 50 | 180 | 160 | 125 | 102 | 3 | 14 | 18 | 4 | 285 | 369 |
| 80 | 210 | 195 | 160 | 133 | 3 | 17 | 18 | 4 | 373 | 460 | |
| 100 | 230 | 215 | 180 | 158 | 3 | 17 | 18 | 8 | 497 | 606 | |
| 150 | 280 | 280 | 240 | 212 | 3 | 21 | 22 | 8 | 645 | 815 | |
| 200 | 330 | 335 | 295 | 268 | 3 | 23 | 22 | 12 | 768 | 986 | |
| 250 | 330 | 405 | 355 | 320 | 3 | 27 | 26 | 12 | 1025 | 1304 | |
| 300 | 500 | 460 | 410 | 370 | 4 | 27 | 26 | 12 | 1188 | 1532 | |
| 350 | 550 | 520 | 470 | 430 | 4 | 30 | 26 | 16 | 1248 | 1623 |
| № | Наименование детали | 30нж41нж | 30нж41нж1* |
| Материал детали | |||
| 1 | Корпус | 12Х18Н9ТЛ | 10Х17Н13М2Т, 12Х18Н12М3ТЛ |
| 2 | Клин (диски) | 12Х18Н9ТЛ | 10Х17Н13М2Т, 12Х18Н12М3ТЛ |
| 3 | Седло | 12Х18Н9Т | 10Х17Н13М2Т |
| Наплавка на седле на клине | ЦН-6, ЦН-12М | ||
| 4 | Шпиндель | 12Х18Н9Т | 10Х17Н13М2Т |
| 5 | Прокладка | Паронит, ТРГ, СНП | Паронит, ТРГ, СНП |
| 6 | Крышка | 12Х18Н9ТЛ | 10Х17Н13М2Т, 12Х18Н12М3ТЛ |
| 7 | Набивка сальника | ТРГ | |
| 8 | Гайка | 12Х18Н9Т | |
| 9 | Болт откидной сальника | 12Х18Н9Т | 45Х14Н14В2М |
| 10 | Втулка резьбовая | Лц 40С | |
| 11 | Маховик | 20ГЛ, 09Г2С, 20Х13 | |
| 12 | Контргайка | Сталь 35Х | |
| 13 | Ось | 12Х18Н9Т | 10Х17Н13М2Т |
| 14 | Шпилька | 12Х18Н9Т | 45Х14Н14В2М |
| 15 | Сальник |
12Х18Н9Т, 12Х18Н9ТЛ |
10Х17Н13М2Т, 12Х18Н12М3ТЛ |
| 16 | Шпонка | Сталь 40Х | Сталь 40Х |
| 19 | Прокладка регулировочная | 12Х18Н9Т | 10Х17Н13М2Т |
| *специальное исполнение задвижки | |||
Задвижка 30нж41нж это надёжная трубопроводная арматура, прошедшее полный цикл выходного контроля качества, готово к поставке вне зависимости от региональной удалённости, с доставкой к объектам монтажа.
Задвижка 30нж41нж Ду50 Ру16 — цена 19 058 руб, 30нж41нж Ду50 — в Санкт-Петербурге
Главная Каталог Трубопроводная арматура Задвижки Задвижки нержавеющие Задвижка 30нж41нж Ду50 Ру16
в наличии
от 19 058 руб

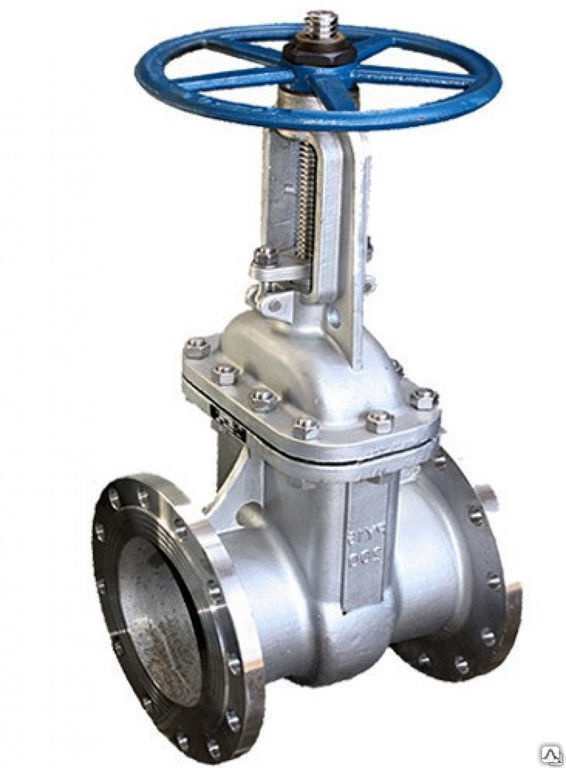

*Предложение не является публичной офертойЗадвижка 30нж41нж клиновая с выдвижным шпинделем фланцевая
Среда: жидкая и газообразная, нейтральная к материалам, соприкасающимся со средой, при температуре до +425 °С
Присоединение к трубопроводу — фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.1, ряд 2)
Материал корпуса: сталь 25Л; сталь 12Х18Н9ТЛ
Герметичность затвора — по классу «А» ГОСТ 9544-93
Климатическое исполнение — от -40 до +40 °С
Привод — ручной (маховик)
PN 16
Характеристики
Артикул
30нж41нж Ду50
Ду, мм
50
Ру, кгс/см²
16
Среда
вода, пар, нефтепродукты
t, до С
450
Масса, кг
25,0
| DN |
L |
Hmax |
Масса (не более) |
|
50 |
180 |
405 |
25 |
|
80 |
210 |
550 |
38 |
|
100 |
230 |
702 |
54 |
|
150 |
280 |
950 |
100 |
Оформите заказ на Задвижка 30нж41нж Ду50 Ру16 в удобной для Вас форме:
- разместите заказ через корзину сайта;
- заполните форму обратной связи;
- свяжитесь с нашими менеджерами по тел.
(812) 436-48-79, 436-48-81, 436-48-93; - отправьте заявку на электронный адрес [email protected].
(812) 436-48-79, 436-48-81, 436-48-93;
Пять причин заказать Задвижка 30нж41нж Ду50 Ру16 в нашей компании:
- Помощь в подборе оборудования. Техническое консультирование.
- Наличие на складе. Минимальные сроки поставки.
- Предоставление скидок оптовым заказчикам.
- Организованная работа склада. Отгрузка без ожидания и очередей.
- Доставка по России. Бесплатная доставка до транспортной компании.
