1М65 обгонная муфта: Муфта обгонная 1М65, 165, ДИП 500

Содержание

Муфта обгонная 1М65, 165, ДИП 500

Металлообрабатывающее оборудование исполняют в тяжёлой промышленности ключевую роль. Станки требуют стабильного исправного состояния и быстрого и высококачественного ремонта. Именно от уровня качества компонентов зависит эффективность станков и период службы без проведения ремонта.Время работы станков без проведения ремонта и производительность оборудования напрямую зависит от производственного качества запасных частей, в нашем случае муфты обгонной 1М65. Именно поэтому возникает не только потребность в ремонте, но и необходимость в качественных запасных частях для станков 1М65, ДИП 500.
Можем предоставить для металлообрабатывающих станков обширный набор надёжных комплектующих. Имеем в продаже готовые запчасти станков и агрегатов и оснастки для металлообрабатывающих станков. Сотни клиентов нашей компании ценят преимущества от работы с нами и выбрали качество производимых нами комплектующих.
Посмотрите на настоящие плюсы купить запасные части для станков в нашей компании:

  • Опытные профессионалы выполнят консультацию и выбор требуемых запчастей для ремонта вашего промышленного оборудования.
  • Доставляем ТК подходящие запчасти или оснастку для станков и агрегатов прямо к вам в город. Доставляем детали для оборудования СНГ и по всей России.
  • Комплектующие работают требуемое время, так как в течение выпуска точно выдерживается технология производства.
  • Изготовление необходимых запчастей на заказ без задержек и быстро.
  • Гарантия обмена или возврата деталей, или оснастки при выявлении изъяна или недочетов в качестве. Брак происходит крайне редко, но мы каждый раз производим замену, оттого что дорожим клиентами.
  • Самая хорошая цена на запасные части для станков, благодаря тому что вы берете прямо от производителя, а это означает без наценок посредников.

Вы сами прекрасно видите выгоды обращения к нам. Следовательно, набирайте наш номер сотового телефона прямо сейчас!

Ради чего ставить опыты с подбором производителя запасных частей? Обращайтесь сразу к первоклассным производителям комплектующих для металлообрабатывающих станков!
Сделайте звонок прямо сейчас!

Муфта обгонная 1М65.06.900 | Детали и оснастка для станков

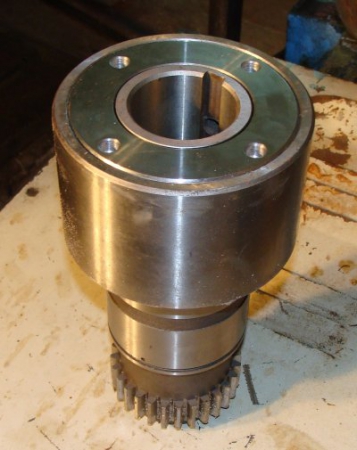

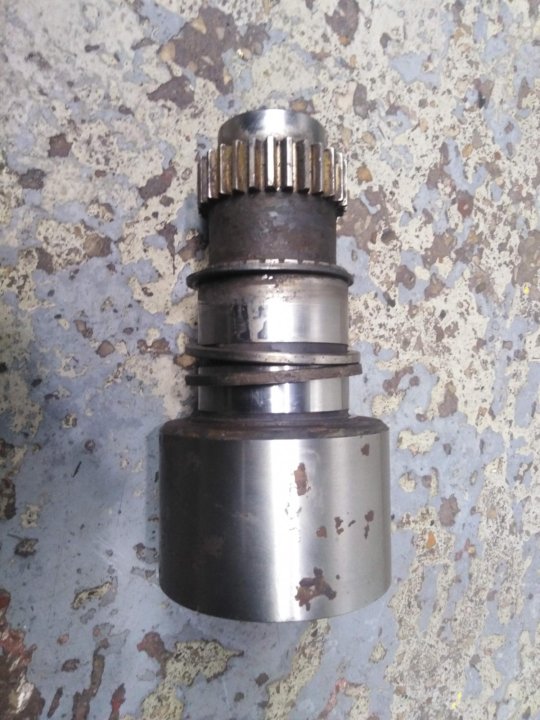

Муфта обгонная 1М65.06.900


Металлообрабатывающая промышленность весьма нужна для процветания экономики. Не последнюю значимость осуществляют по металлу агрегаты. Это выверенные и долговечные модули, без оных неосуществим прогресс и приумножение в данном разделе отрасли. Пока в этой сфере ситуация видится до боли печальная. Количество действующих фирм разработки узлов низко, а прочих практически не создается по разным причинам. Отчего на многих предприятиях нынче благополучно используются машины советской эпохи. Все же спустя немало времени они не упускают значимости эксплуатации по причине благонадежности и исправности. Хотя комплектующие указанных механизмов повреждаются.
Отечественное производство практикует разрабатыванием запчастей станков. В каталоге Вы отыщете вдоволь интересного и нужного Вашей фирме. Еще эти части отличаются отличными нормативами выкрашивания и невысокой стоимостью станкостроительного участка хозяйства. Мы производим продукцию — консоль, пиноль, резцедержатель, шестеренки, подшипники. Оснастка — лента, ролики, гайки. Окромя объемные технологичные силы могут выполнять конкретные задачи, какие приобретатели устанавливают рабочим, несмотря на витиеватости и объемы подрядов. Завод исконно предоставляет работы металлообработки — токарные работы, сварка и др.

Плюсы партнерства с предприятием:

  • Низкая цена
  • Пересылка перевозчиками по стране
  • Приобретение без посредников
  • Компетентный подбор и профконсультация
  • Репутация и поручительство

С нами взаимодействуют множество лидирующих индустриальных компаний страны. Отменная надежность и репутация осуществят вероятным предпочтение изготовителя запчастей. Подробнейшие и исчерпывающие материалы о предприятии и поставляемом ассортименте найдете в соответствующем разделе сайта. Мы автономно разрабатываем много единиц ассортимента, следовательно, можем выдать малую цену и аргументированные сроки изготовления. Надеемся на результативное и благоприятное сотрудничество.

1М65 обгонная муфта


1М65 Станок токарно-винторезный универсальный. Паспорт, схемы, характеристики, описание

Изготовитель универсального токарно-винторезного станка 1М65 — Рязанский станкостроительный завод РСЗ, основанный в 1949 году.

Свой первый станок Рязанский станкостроительный завод выпустил 21 февраля 1949 года — это был токарно-винторезный станок 164 серии. В течение короткого времени заводом были запущены в призводство еще три серии токарных станков — 166, 165 в 1953 году, 163 в 1956 году.

По мере совершенствования конструкции станков завод выпускал все более современные модели — 1М63, 1М63Б, 1М63БФ101, 1М63Н, 16К30, 1А64, 16К40, 1М65, 1Н65.

На основе универсальных токарных станков Рязанским станкостроительным заводом был освоен выпуск токарных станков с ЧПУ — 16К30Ф3, 16М30Ф3, 16К40РФ3, 16Р50Ф3 и др.

Также заводом освоен выпуск современных токарных обрабатывающих центров с числом координат от 4 до 8, токарных станков с ЧПУ наклонной 1П756ДФ3 и горизонтальной компоновок, трубообрабатывающих станков 1А983, 1Н983 — для обработки концов труб диаметром до 460 мм, колесотокарных, вальцетокарных, станков для обработки глубоких отверстий и др.

Универсальный токарно-винторезный станок модели 1М65 заменил устаревшую модель станка этой же серии 165.

Токарно-винторезный станок модели 1М65 предназначен для обработки деталей средних и больших размеров, в условиях единичного и мелкосерийного производства. На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб — метрической, модульной, дюймовой и питчевой).

Технические характеристики и жесткость конструкция станины, каретки, шпинделя станка позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов.

Суппорт станка имеет механическое перемещение верхней части, позволяющее производить точение длинных конусов. Точение коротких конусов также осуществляется движением верхней части суппорта.

Изменение величин подач и настройка на шаг нарезаемой резьбы осуществляются переключением зубчатых колес коробки подач и настройкой гитары сменных шестерен.

Суппорт имеет быстрое перемещение в продольном и поперечном направлениях, которое осуществляется от индивидуального электродвигателя.

Станок предназначен для обработки черных и цветных металлов с большими скоростями резания резцами из быстрорежущей стали и твердых сплавов.

Коробка подач закрытого типа обеспечивает нарезание стандартной резьбы. Точные резьбы нарезаются с применением сменных зубчатых колес, минуя коробку подач.

Изменение чисел оборотов шпинделя и скорости подачи суппорта осуществляются переключением зубчатых колес коробки скоростей и коробки подач при помощи рукояток.

Перемещение задней бабки и выдвижение пиноли выполняются вручную вращением маховичков.

Класс точности станка Н. Шероховатость обработанной поверхности V 6.

Техническая характеристика и жесткость станков позволяют полностью использовать возможности быстрорежущего и твердосплавного инструмента при обработке как черных, так и цветных металлов.

Вид климатического исполнения — УХЛ4 по ГОСТ 15150—69.

Класс точности — Н по ГОСТ 8—82Е.

Модификации токарного винторезного станка 1М65

165 – Ø 1000 универсальный токарно-винторезный

1Н65, 1Н65Ф1, 1Н65Г, 1Н65ГФ1 – Ø 1000 универсальный токарно-винторезный

16К50, 16К50П – Ø 1000 универсальный токарно-винторезный

1658, 1М658 – Ø 1000 универсальный токарно-винторезный

РТ28608, РТ539, РТ53901, РТ732, РТ366, РТ731 – Ø 1000 универсальный токарно-винторезный

Российские и зарубежные аналоги универсального станка 1М65

СА1000СФ2, СА110С, СА650С — Ø 1000 производитель — Станкостроительный завод Саста

CW61100M — Ø 1000 производитель — Dalian Machine Tool Group DMTG, Китай

C61100 — Ø 1000 производитель — Bochi Machine Tool Group Co.,ltd., Китай

CW61100Q, CW62100Q, CW61100C, CW62100C, CW61100B, CW61200B — Ø 1000 производитель — Shenyang Machine Tool (Group) Co., Ltd. SMTCL, Китай

Габарит рабочего пространства токарного станка 1М65. Суппорт.

Габаритные размеры рабочего пространства токарного станка 1М65

Посадочные и присоединительные размеры станка 1М65. Шпиндель

Общий вид универсального токарно-винторезного станка 1М65

Расположение составных частей токарного станка 1М65

Составные части токарного станка 1М65

  1. станина
  2. бабка передняя
  3. бабка задняя
  4. суппорт
  5. каретка
  6. фартук
  7. коробка подач
  8. колеса зубчатые (сменные)
  9. патрон
  10. люнет подвижный
  11. охлаждение
  12. ограждение
  13. ограждение патрона
  14. люнет неподвижный
  15. электрошкаф
  16. электротрубомонтаж
  17. муфта электромагнитная
  18. ограждение
  19. ограждение
  20. стойка для УЦИ

Расположение органов управления токарно-винторезным станком 1М65

Спецификация и назначение органов управления станком 1М65

  1. Настройка шпинделя на необходимое число оборотов
  2. Настройка шпинделя на необходимое число оборотов
  3. Настройка шпинделя на необходимое число оборотов
  4. Настройка шпинделя на необходимое число оборотов
  5. Настройка на нормальный или увеличенный шаг
  6. Настройка на нарезание правой или левой резьбы
  7. Пуск прямого вращения шпинделя
  8. Настройка на подачи и нарезание резьб метрической, модульной и дюймовой
  9. Настройка на величину подачи и шага резьбы
  10. Настройка на величину подачи и шага резьбы, включение ходового винта напрямую
  11. Настройка на величину подачи и шага резьбы
  12. Включение и выключение подачи (включение и выключение накидной шестерни)
  13. Настройка на подачу или нарезание резьбы (включение ходового пинта или ходового валика)
  14. Ручное продольное перемещение каретки
  15. Пуск обратного вращения шпинделя
  16. Настройка на резьбу или подачу (включение маточной гайки, блокирующее включение механической подачи)
  17. Ручное перемещение поперечных салазок
  18. Ручное перемещение резцовых салазок
  19. Поворот и крепление резцовой головки
  20. Включение продольной и поперечной механических подач и их реверс
  21. Включение ускоренных перемещений (продольного и поперечного)
  22. Ручное перемещение задней бабки
  23. Крепление пиноли
  24. Медленное ручное перемещение пиноли
  25. Включение медленного или быстрого ручных перемещений пиноли
  26. Быстрое ручное перемещение пиноли
  27. Фиксация вращающегося центра
  28. Выключение упора задней бабки
  29. Поперечное перемещение задней бабки
  30. Включение электросети
  31. Выключатель местного освещения
  32. Толчковый пуск прямого вращения шпинделя
  33. Стоп главного привода
  34. Пуск охлаждения
  35. Стоп охлаждения
  36. Пуск прямого вращения шпинделя
  37. Стоп главного привода
  38. Пуск обратного вращения шпинделя

Описание конструкции токарно-винторезного станка 1М65. Суппорт.

Станина является базовой сборочной единицей, на которой монтируются все остальные сборочные единицы и механизмы станка.

На верхней части станины расположены три призматические направляющие, из которых передняя и задняя являются базой каретки, а средняя — базой задней бабки.

Внутри станины имеются наклонные люки для отвода стружки и охлаждающей жидкости в сторону, противоположную рабочему месту.

Под левой головной частью станины имеются ниши, в одной из которых смонтирован электродвигатель главного привода, а в другой — электронасос охлаждения с резервуаром для охлаждающей жидкости. Корыто для сбора охлаждающей жидкости выполнено монолитным с корпусом станины.

В правой части станины на передней стенке смонтирован кронштейн со встроенными в него опорами ходового винта и ходового вала.

Для предотвращения провисания ходового винта и ходового вала в станке с РМЦ = 5000 мм имеются две подвески.

Для станков моделей 1Н65Г и 1Н65ГФ1 в станине имеется выемка, в которой установлен съемный мостик.

Бабка передняя устанавливается на левой головной части станины, фиксируется штифтами и крепится болтами. В корпусе ее смонтированы: электромагнитная муфта для торможения шпинделя, шпиндельный узел, звено увеличения шага в 8 раз, механизм изменения направления перемещения каретки или нарезании резьб, механизм настройки скоростей шпинделя, вилки перемещения, рукоятки и другой детали, система смазки и электрошкаф.

Шпиндель смонтирован на трех опорах качения, из которых передняя и задняя регулируемые.

Бабка задняя перемещается по направляющим станины от редуктора ручного перемещения вращением валика.

В пиноль бабки встроен вращающийся шпиндель, у которого подшипники передней опоры регулируются с помощью гаек.

В шпинделе бабки задней имеется прорезь для лапок хвостового режущего инструмента.

Суппорт крестовой конструкции имеет продольное перемещение вместе с кареткой по направляющим станины, а поперечное по направляющим каретки.

Оба перемещения осуществляются механически при помощи крестового переключателя и вручную вращением маховика и рукоятки каретки.

Резцовые салазки, несущие четырехпозиционную резцедержку, перемещаются вручную и механически по направляющим поворотной части, которую можно повернуть вокруг оси на любой угол.

Каретка станков с устройством цифровой индикации снабжена преобразователем линейных перемещений, который соединяется с винтом поперечных перемещений с помощью сильфонной муфты.

Отсчет поперечного перемещения может осуществляться по лимбу и по табло УЦИ.

Фартук станка выполнен закрытого типа со съемной передней крышкой. Движение суппортной группе передается механизмом фартука от ходового вала или ходового винта.

Благодаря наличию в фартуке четырех электромагнитных муфт управление механическим перемещением суппортной группы сосредоточено в одной рукоятке, причем направление включения рукоятки совпадает с направлением подачи.

Возможно включение быстрого хода суппорта в направлении наклона рукоятки управления.

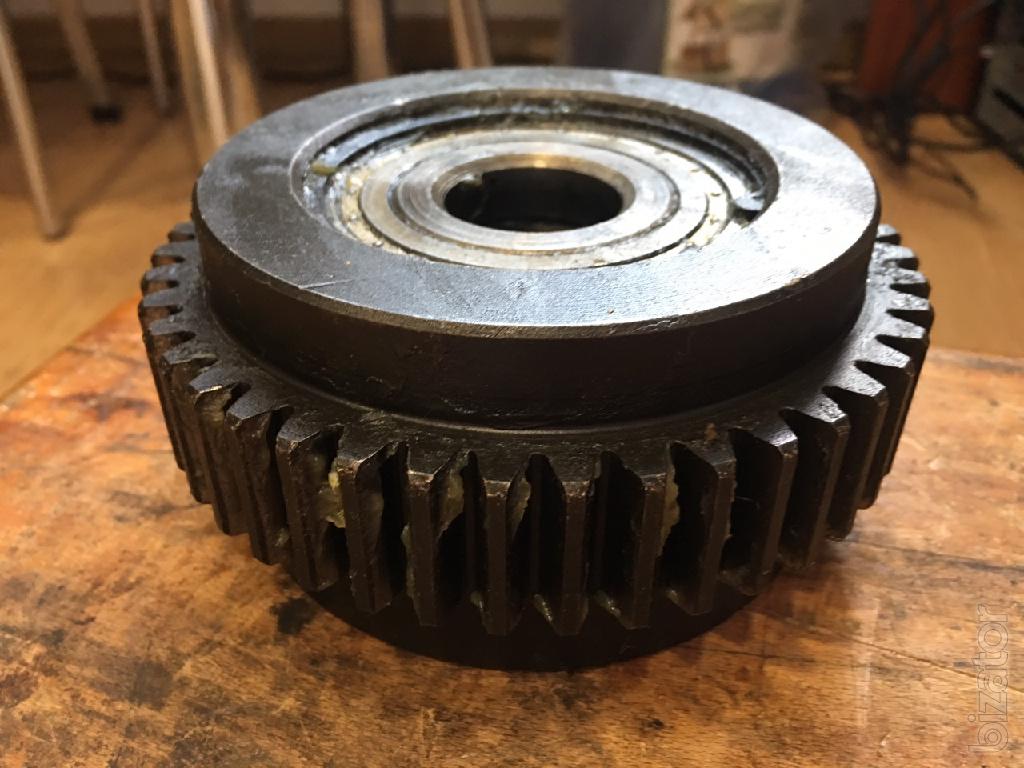

Благодаря обгонной муфте, вмонтированной в фартук, включение быстрого хода возможно при включенной подаче. Электродвигатель ускоренного хода установлен на фартуке.

В фартуке смонтирован механизм предохранительной муфты, исключающий поломку станка при перегрузках.

Коробка подач закрытого типа со съемной передней крышкой.

Механизм коробки подач позволяет получить первый ряд подач и все нарезаемые на станке резьбы, не прибегая к изменению настройки сменных шестерен.

Для получения второго ряда подач устанавливаются сменные колеса: a = 42, b = c = 126.

В состав станка входит патрон четырехкулачковый несамоцентрирующий диаметром 1000 мм.

Для обработки нежестких деталей станок снабжен двумя люнетами — подвижным и неподвижным.

Люнет подвижный крепится на каретке и поддерживает деталь непосредственно около резца. Диаметр охвата сухарями обеспечивается в пределах от 70 до 250 мм.

Люнет неподвижный устанавливается на направляющих станины в любом месте и закрепляется болтом, с помощью прихвата.

Он снабжен сухарями и роликами, которые устанавливаются в зависимости от условий обработки.

Диаметр охвата обрабатываемой детали в люнете неподвижном обеспечивается в пределах от 70 до 380 мм.

1М65 Станок универсальный токарно-винторезный. Видеоролик.

Наименование параметра ДИП-500(1д65) 165 1м65 1н65
Основные параметры
Класс точности по ГОСТ 8-82ННН, ПН, П
Наибольший диаметр обрабатываемой заготовки над станиной, мм1000100010001000
Наибольший диаметр обрабатываемой заготовки над суппортом, мм620600600650
Наибольшая длина заготовки (РМЦ), мм50002800, 50003000, 5000, 80001000, 3000, 5000
Высота устанавливаемого резца, мм45 х 4550
Наибольшая масса заготовки в центрах, кг500050005000
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм1008585128
Наибольший диаметр зажимаемого прутка, мм8080120
Наибольший крутящий момент на шпинделе, кН/м9,5
Число ступеней частот прямого вращения шпинделя12242424
Частота прямого вращения шпинделя, об/мин4,25..1925…5005…5005…500
Размер внутреннего конуса в шпинделеКМ 6100, 1:20100, 1:20100, 1:20
Конец шпинделя по ГОСТ 12595-721-15М1-15М2-15М
Диаметр стандартного патрона, мм1000
Торможение шпинделяестьестьестьесть
Подачи
Наибольшее продольное перемещение суппорта РМЦ=3000, мм25202710700, 2700, 4500
Наибольшее поперечное перемещение суппорта, мм600600600
Цена деления лимба при продольном перемещении, ммнет0,10,10,1
Цена деления лимба при поперечном перемещении, мм0,050,050,050,05
Наибольшее продольное перемещение на оборот лимба, мм10505050
Наибольшее поперечное перемещение на оборот лимба, мм12666
Число ступеней продольных подач323240
Пределы продольных подач, мм/об0,225..3,150,20..3,050,20..3,050,05..3,05
Пределы поперечных подач, мм/об0,114..1,60,07..1,040,07..1,040,017..1,04
Наибольшее продольное усилие резания Pz, кН121241
Наибольшее поперечное усилие резания Pх, кН780780
Скорость быстрых перемещений суппорта, продольных, м/миннет2,1633
Скорость быстрых перемещений суппорта, поперечных, м/миннет0,73511
Количество нарезаемых резьб метрических2244
Пределы шагов нарезаемых резьб метрических, мм1..141…1201…1201…120
Количество нарезаемых резьб дюймовых3631
Пределы шагов нарезаемых резьб дюймовых2..2828…¼28…¼28…¼
Количество нарезаемых резьб модульных1337
Пределы шагов нарезаемых резьб модульных0,25..3,50,5…301…1200,5…30
Количество нарезаемых резьб питчевыхнетнетнетнет
Выключающие упоры продольныенетнет
Выключающие упоры поперечныенетнет
Резцовые салазки (верхний суппорт)
Наибольшее перемещение резцовых салазок, мм240240240
Цена деления лимба перемещения резцовых салазок, мм0,050,050,050,05
Число ступеней подач40
Пределы продольных подач, мм/об0,017..1,04
Скорость быстрых перемещений, мм/мин1
Наибольший угол поворота, град±90°
Цена одного деления угла поворота, град
Задняя бабка
Центр в шпинделе по ГОСТ 13214-79Морзе 6Морзе 5Морзе 5
Наибольшее перемещение пиноли, мм300300300
Наибольшее перемещение пиноли с установленным инструментом, мм280
Диаметр пиноли, мм120
Наибольшее перемещение пиноли в поперечном направлении, мм±30±15
Электрооборудование
Количество электродвигателей на станке1343
Электродвигатель главного привода, кВт17222222
Электродвигатель быстрого хода суппорта, кВтнет1,51,51,5
Привод насоса смазкиВстроенС12-54
Насос охлаждения (помпа)ПА-22ПА-220,12
Суммарная мощность всех электродвигателей, кВт23,62
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=2800,3000, мм8000 х 1700 х 16205825 х 2100 х 17606140 х 2200 х 17606140 х 2200 х 1770
Масса станка РМЦ=3000, кг11500125001280012800

Связанные ссылки. Дополнительная информация

Каталог справочник токарно-винторезных станков

Паспорта и схемы к токарно-винторезным станкам и оборудованию

Справочник деревообрабатывающих станков

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий

Муфта обгонная 1Н65.60.900 (Для станков 1Н65,1М65,165,ДИП500)

Описание товара

НаименованиеИнформация
ВАЛЫ , ВАЛ — РЕЙКИ , ВАЛ — ШЕСТЕРНИ.Всегда в наличии к станкам 165 , 1м65 , 1н65 , 164 , 1а64 , 163 , 1м63 , 16р25в , 16к20 , 1к62 , ит42 , 1и611 , 250итвм01 , тв-4 , так же изготовим любые по вашим чертежам.
ВИНТЫ ХОДОВЫЕ И ПОПЕРЕЧНЫХ ПОДАЧПредлагаем из наличия винты к станкам 165 , 1н65 , 1м65 , 164 , 1а64 , 1н983 , 1а983 , 163 , 1м63 , 1м63н , 16р25п , 16к20 , 1к62 , 250итвм01 , 1и611 , ит42 , 16м05а , 16б04п , тв-4 , возможно изготовление по чертежам.
ГАЙКИ МАТОЧНЫЕВ наличии к станкам 1м65 , 165 , 164 , 1а64 , 163 , 1м63 , 16р25 , 16к20 , 1к62 , ит42 , 1и611 , 250итвм01 , 16м05а , тв-4 , др. выполним по чертежу.
ДИСКИ ФРИКЦИОННЫЕИз наличия к станкам 1м63 , 163 , 16к20 , 1к62 , к фрезерным станкам.
КЛИНОВЫЕ ОПОРЫОпоры клиновые 110 , 130 , виброопоры.
КОЛЁСА ЗУБЧАТЫЕ , КОНИЧЕСКИЕ , ЧЕРВЯЧНЫЕ ПАРЫВ наличии к станкам 165 , 1м65 , 1н65 , 164 , 1а64 , 163 , 1м63 , 1н983 , 1а983 , 16р25 , 16к20 , 1к62 , 250итвм01 , 1и611 , ит42 , 16м05а , тв-4 , возможно изготовление по чертежам.
КУЛАЧКИ К ПАТРОНАМПредлагаем кулачки и другие запчасти к патронам диаметром 100мм , 125мм , 200мм , 250мм , 315мм , 400мм , 500мм , 630мм , 800мм , 1000мм , 1250мм , так же к патронам на станки 1н983 , рт772ф3 и др.
НАСОСЫ МАСЛЯННЫЕНасосы подачи масла в коробку скоростей , фартук , коробку подач , каретку станков 165 , 1м65 , 1н65 , 164 , 1а64 , 163 , 1м63 , 16р25в , 16к20 , 1к62 , 250итвм и др.
ОБГОННЫЕ МУФТЫВ наличии для станков 1м63 , 163 , 165 , 1м65 , 1н65 , 164 , 1а64
РЕВОЛЬВЕРНЫЕ ГОЛОВКИ1п756дф3.39.000 — восьмипозиционная , 1п756дф3.40.000 — четырёхпозиционная , 16м30ф31.40.000 — четырёхпозиционная с редуктором / без редуктора , 16к30ф302.40.000 , рт755ф3.
РЕЗЦЕДЕРЖАТЕЛИК станкам 1н65 , 1м65 , 165 , 164 , 1а64 , 163 , 1м63 , 16р25в , 16к20 , 1к62 , ит42 , 1и611 , 250итвм , 16м05а , тв-4.
ФРИЦИОННЫЕ МУФТЫВсегда в наличии фрикционные муфты к станкам 16к40 , 1м63 , 163 , 16р25 , 16к20 , 1к62 , к фрезерным станкам
ШАРИКО — ВИНТОВЫЕ ПАРЫКротчайшие сроки поставки , низкие цены. 16к30ф323.34.000 , 16м30ф3.55.000 ,1п756дф321.56.001 , рт772ф3.54.001 , гф2171с6.600.001 , 16к20т1.153.000.000 , различных производителей (Микрон , РСЗ ) , возможно изготовление по чертежам
ШКИВЫ ГЛАВНОГО ПРИВОДАИз наличия предлагаем шкивы к станкам 165 , 1м65 , 16к40 , 163 , 1м63 , 16к20 , 16р25 , 1к62 , 250итвм 01 , тв-4 , любые по вашим эскизам
ЭЛЕКТРОМУФТЫВсегда в наличии польские , златоустовские электромуфты.

Цена договорнаятовара нет в наличии

Цена договорнаятовара нет в наличии

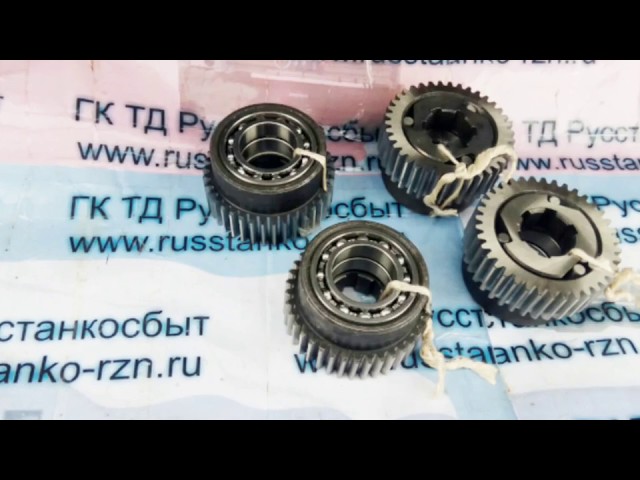

Муфта обгонная 1Н65. 60. 900 к станкам 165 1М65 1Н65 ДИП500

Описание: Муфта обгонная 1Н65.60.900 (Для станков 1М65,1Н65,165,ДИП500). Применяется на фартуке токарно-винторезных станков для регулировки оборотов ходового вала станка и изменению числа оборотов. Запасные части для станков 1М63, 1М63Н, 163, ДИП300, 1М63БФ101, 16К40 1Н65, 165,1М65 16Р25П 16К20 1К62 16М30Ф3,16К30Ф3,1П756ДФ3, РТ755Ф3,РТ818Ф4, 1Н65Ф4, РТ700, РТ950, РТ117, РТ817 , РТ905, UBB112, UBB112F3, РТ301,РТ30101, 1Н983, 1А983, 1М983, РТ983, СА983. Запасные части , оснастка и комплектующие изделия для токарно-винторезных станков мод. 1М63, 1М63Н, 163, ДИП300, 1М63БФ101, 16К40 1Н65, 165,1М65 16Р25П 16К20 1К62 16М30Ф3,16К30Ф3,1П756ДФ3, РТ755Ф3,РТ818Ф4, 1Н65Ф4, РТ700, РТ950, РТ117, РТ817 , РТ905, UBB112, UBB112F3, РТ301,РТ30101, и т.д. ВАЛЫ , ВАЛ — РЕЙКИ , ВАЛ — ШЕСТЕРНИ, ВИНТЫ ХОДОВЫЕ И ПОПЕРЕЧНЫХ ПОДАЧ, ГАЙКИ МАТОЧНЫЕ, ДИСКИ ФРИКЦИОННЫЕ, КОЛЁСА ЗУБЧАТЫЕ , КОНИЧЕСКИЕ , ЧЕРВЯЧНЫЕ ПАРЫ, ОБГОННЫЕ МУФТЫ, РЕЗЦЕДЕРЖАТЕЛИ, ФРИЦИОННЫЕ МУФТЫ, ШКИВЫ ГЛАВНОГО ПРИВОДА, ЭЛЕКТРОМУФТЫ Револьверные головки, ШВП (Шарико-винтовые пары, передачи) комплектующие и оснастка для токарных патронов (кулачки, винты, шестерни, венцы, ползушки, сухари) и т.д.

Телефон: 8(910) 645-28-45

Дата публикации: 28 ноября 2015

Местонахождение: Москва, Москва и Московская обл., Россия

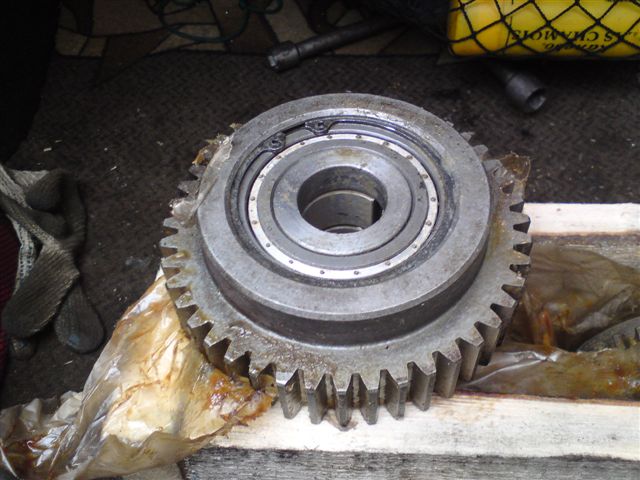

Муфта обгонная 1М65 60 900 (старого образца устанавливается в коробку скоростей) К станкам 1М65 165 ДИП500

запасные части для токарных станков токарные станки и станки с чпу оснастка для станков револьвеные головки и т.д.

продукция для нефтегазового комплекса

Запасные части для станков 1М63, 1М63Н, 163, ДИП300, 1М63БФ101, 16К40 1Н65, 165,1М65 16Р25П 16К20 1К62 16М30Ф3,16К30Ф3,1П756ДФ3, РТ755Ф3,РТ818Ф4, 1Н65Ф4, РТ700, РТ950, РТ117, РТ817 , РТ905, UBB112, UBB112F3, РТ301,РТ30101, 1Н983, 1А983, 1М983, РТ983, СА983 (Запасные части, оснастка, комплектующие).

Запасные части , оснастка и комплектующие изделия для токарно-винторезных станков мод. 1М63, 1М63Н, 163, ДИП300, 1М63БФ101, 16К40 1Н65, 165,1М65 16Р25П 16К20 1К62 16М30Ф3,16К30Ф3,1П756ДФ3, РТ755Ф3,РТ818Ф4, 1Н65Ф4, РТ700, РТ950, РТ117, РТ817 , РТ905, UBB112, UBB112F3, РТ301,РТ30101,  и т.д.

ВАЛЫ , ВАЛ — РЕЙКИ , ВАЛ — ШЕСТЕРНИ, ВИНТЫ ХОДОВЫЕ И ПОПЕРЕЧНЫХ ПОДАЧ, ГАЙКИ МАТОЧНЫЕ, ДИСКИ ФРИКЦИОННЫЕ, КОЛЁСА ЗУБЧАТЫЕ , КОНИЧЕСКИЕ , ЧЕРВЯЧНЫЕ ПАРЫ, ОБГОННЫЕ МУФТЫ, РЕЗЦЕДЕРЖАТЕЛИ, ФРИЦИОННЫЕ МУФТЫ, ШКИВЫ ГЛАВНОГО ПРИВОДА, ЭЛЕКТРОМУФТЫ Револьверные головки, ШВП (Шарико-винтовые пары, передачи) комплектующие и оснастка для токарных патронов (кулачки, винты, шестерни, венцы, ползушки, сухари)  и т.д.



«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Схема обгонной муфты

Для предохранения цепи подач от перегрузок, а также для работы по упорам (см. стр. 46), на оси червяка установлена предохранительная зубчатая муфта Мп (см. фиг. 1,6), пружина которой отрегулирована на передачу определенного крутящего момента. Если момент превысит допустимый, муфта начнет прощелки-вать. Сокращение времени на выполнение вспомогательных движений является важным резервом повышения производительности станков; поэтому у большинства современных станков предусмотрены механизмы, обеспечивающие быстрые («ускоренные») холостые перемещения инструмента. В станке мод. 1К62 для этой цели на правом торце станины установлен отдельный электродвигатель (фиг. I, 17) мощностью 1 кет, соединенный клиноременной передачей с ходовым валиком. Односторонняя муфта обгона М0 в коробке подач позволяет сообщать вращение ходовому валику как от коробки подач, так и от вспомогательного двигателя.

Фиг. I, 17. Привод быстрых перемещений станка мод. 1К62.

Фиг. I, 18. Схема обгонной муфты.

Обгонная муфта (фиг. I, 18) имеет наружное кольцо 2, фасонный диск 1, ролики 3 и пружины 4, поджимающие ролики. Такая муфта может передавать крутящий момент при заклинивании роликов только в одном направлении. В коробке подач станка наружное кольцо обгонной муфты Жестко связано с блоком шестерен z = 56 (см. фиг. 1,6), а внутренний диск — с ходовым валиком XVI. Когда вспомогательный электродвигатель не включен, сообщается движение ходовому валику от коробки подач; когда этот двигатель включен, диск муфты вращается в том же направлении, что и наружное кольцо, но с большей скоростью, и это;приводит к пробуксовке обгонной муфты. После остановки двигателя цепь рабочих подач автоматически восстанавливается. Двигатель быстрых перемещений включается кнопкой К (см. фиг. I, 16) на рукоятке включения автоматических подач. Механизм быстрых перемещений обеспечивает скорость продольного перемещения суппорта 3,4 м/мин и поперечного 1,7 м/мин. В тяжелых токарно-винторезных станках, имеющих несколько суппортов, быстрые продольные и поперечные перемещения осуществляются от отдельных электродвигателей, установленных на каждом суппорте.

Страницы: 1 | 2 | 3 | 4

Советы по ремонту и техобслуживанию автомобиля

Интерес владельца автомобиля к обгонной муфте обычно возникает только тогда, когда пробег транспортного средства превышает 100 000 км. Связано это с износом детали и необходимостью ее замены. Как функционирует обгонная муфта? Какие виды детали существуют? По какой причине муфта выходит строя? Обсудим в этой статье.

Обгонная муфта: определение и функционал

Обгонная муфта — это устройство, обеспечивающее плавность хода и независимое вращение вала и шкива внутри механизма генератора при их однонаправленном движении.

Появление обгонной муфты в конструкции автомобиля связано с совершенствованием работы двигателя (увеличением мощности силовых агрегатов, количества цилиндров, повышением качества топлива) и попытками инженеров увеличить срок эксплуатации ремня генератора. Дело в том, что изначально шкив представлял собой цельную деталь, присоединенную к валу генератора с помощью гайки. Подобная жёсткая «сцепка» вызывала рывки при работе мотора, а из-за вращения коленвала и вала генератора с разной скоростью резко возрастала нагрузка на систему ременной передачи с натяжителем.

С развитием автомобилестроения вес и размер генератора увеличились. В машинах стали появляться множество дополнительных устройств и навесного оборудования, потребляющего дополнительную энергию. Постепенно изменились и сами двигатели — они стали менее шумными, при этом крутящий момент ощутимо увеличился. Оптимизация системы привела к появлению в конструкции обгонной муфты со специальным роликовым подшипником внутри, обеспечивающим баланс скорости вращения ведущего вала и вала генератора. Таким образом, ресурс приводного ремня был увеличен с 30 000 до 100 000 км.

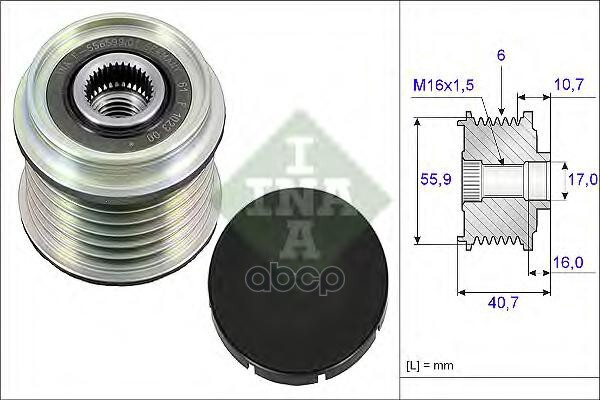

Устройство обгонной муфты

Не стоит забывать, что обгонная муфта является составной частью шкива генератора. «Усовершенствованный» и обычный шкив выглядят почти идентично. Различие состоит лишь в том, что у шкива с «начинкой» имеется внешний обод для установки ремня, при этом внутренняя обойма предназначена для навинчивания на вал генератора.

Как было сказано выше, между внутренним и внешним кольцами детали установлены подшипники со стопорными механизмами и элементами вращения. Защитить металл от частиц пыли и дорожной грязи позволяют сальники, установленные с торцевых сторон детали.

Для сравнения: традиционный шкив — это цельнометаллическая запчасть с бороздами, соединенная с втулкой вала соответствующей гайкой. Принцип работы обычного шкива достаточно прост, но, как выяснилось, не эффективен.

Разновидности обгонных муфт генератора

В настоящее время во всем мире производится два основных вида обгонных муфт:

1. Обгонная муфта на основе OAP-технологии (от англ. «Overrunning Alternator Pulley») является примером механизма свободного хода. Муфта такого вида обеспечивает неограниченное вращение ротора генератора при условии, что скорость роторного механизма превышает скорость вращения коленвала генератора. В противном случае, к раскручиваемому ротору «приходит на помощь» ремень генератора. Впервые муфта свободного хода была представлена компанией INA, именно ее инженерам принадлежит идея создания детали.

2. Модификация OAD (от англ. «Overrunning Alternator Decoupler») конструктивно схожа с обгонной муфтой OAP. Отличительным признаком OAD является наличие пружины. Простой, на первый взгляд, компонент конструкции обеспечивает сведение к минимуму биения ремня и более плавный запуск генератора. Производитель обгонно-реверсивных муфт OAD с храповым механизмом, компания Gates, является разработчиком и линейки муфт свободного хода с аббревиатурой OWC (от англ. «One Way Clutch»). Такого рода односторонняя муфта предотвращает обратное вращение и мгновенно блокируется. В зависимости от типа двигателя и особенностей привода используется в конструкции машин применяются различные виды муфт.

Определить, какой тип шкива генератора установлен на автомобиле можно самостоятельно. Более современная генераторная конструкция, обладающая целым рядом преимуществ, имеет темную крышку, выполняющую функцию пыльника. Одновременно наличие гайки стопора свидетельствует о том, что ваша модель транспортного средства оснащена обычным шкивом, известным своими недостатками. К сожалению, расположение узла не позволяет четко разглядеть гайку, поэтому, чаще всего, шкивы отличают по крышке.

Принцип работы обгонной муфты генератора

Функционально подшипники обгонной муфты обеспечивают передачу энергии коленчатого вала на вал генератора в процессе увеличения оборотов и их поддержания. В этот момент стопорные части цепляются к обоймам снаружи и внутри, образуя своего рода якорь, чтобы крутить механизм совместно. При замедлении коленчатого вала детали стопора перестают участвовать в работе системы и, как следствие, внешняя часть шкива, создающая трение ремня, вращается медленнее в сравнении с внутренней частью, соединенной с валом генератора. По такому же принципу крутятся колеса знакомого всем велосипеда.

Возможные неисправности

Сбой в работе обгонной муфты может произойти по следующим причинам:

● Загрязнение и попадание воды внутрь детали. В результате происходит быстрый износ материала, из которого изготовлены подшипники и реверсивные ролики.

● Заклинивание является наиболее распространенной поломкой обгонной муфты. Прекращение действия подшипников и внутренней обоймы происходит из-за истирания поверхностей деталей. Таким образом, система работает как обычный шкив без обгонной муфты.

● Раздельное вращение внутренней и внешней обоймы. Такая проблема возникает по той же причине износа элементов, находящихся внутри шкива. Ремонт потребуется сразу, ведь генератор просто перестанет заряжаться.

● Разрушение обгонной муфты. Разрыв обоймы может произойти вследствие заклинивания роликовых составляющих. Если коленвал существенно обгоняет ротор генератора, или наоборот, часто происходит срыв. “Побочными эффектами” этой поломки может стать серьезная деформация вала генератора, а также механическое повреждение узла привода.

Диагностика обгонной муфты

Обязательная проверка функционирования шкива с обгонной муфтой производится, если:

Автомобильные фары стали светить тускло или на приборное панели загорелся значок неисправности АКБ. (вероятно аккумулятор недостаточно заряжается).
На низких оборотах появились нехарактерный шум и ощутимая при нажатии педали тормоза вибрация, сопровождающиеся сильными рывками, заметными при управлении автомобиля. (такие признаки характерны для заклинивания)

Обычно обследование обгонной муфты производят специалисты путем демонтажа всей конструкции генератора с применением специального ключа. Параллельно диагностируется работа АКПП, состояние трансмиссии, а также стартера и сцепления. Самостоятельное обследование системы не рекомендуется, поскольку требует специальных навыков и опыта.

При обнаружении проблем в работе генератора обращайтесь в официальные сервисные центры ГК FAVORIT MOTORS. Высококвалифицированные мастера сервиса проведут тщательную проверку и ремонт всех значимых систем автомобиля с использованием современного оборудования и оригинальных запасных частей. Мы предлагаем доступные цены и высокое качество обслуживания каждого клиента.

Запись на сервис


clutch по всему миру Покупатели, импортеры, оптовики и дистрибьюторы

Все категории ——————————- Все категорииСельское хозяйствоОдеждаАвтомобили и мотоциклыБизнес услугиХимияКомпьютерное оборудование и программное обеспечениеСтроительство и недвижимостьПотребительская электроникаЭлектрооборудование и материалыЭлектронные компоненты и SuppliesEnergyEnvironmentExcess InventoryFashion AccessoriesFood & BeverageFurniture & FurnishingsGeneral промышленного EquipmentGeneral Механического ComponentsGifts & CraftsHardwareHealth & MedicalHome & GardenHome AppliancesLights & LightingLuggage, сумка и CasesManufacturing & Обработка MachineryMeasurement & анализ InstrumentsMinerals & MetallurgyOffice & школа SuppliesPackaging & PaperPersonal CarePrinting & PublishingRubber & PlasticsSecurity & ProtectionService EquipmentShoes & AccessoriesSports & EntertainmentTelecommunicationsTextiles & Изделия из кожи Часы, ювелирные изделия, очкиИнструментыИгрушкиТранспорт

Все страныАфганистанАлбанияАлжирАмериканское СамоаАндорраАнголаАнгильяАнтарктикаАнтигуа и БарбудаАргентинаАрменияАрубаАвстралияАвстрияАзербайджанB.I.O.T., Бахамы, Бахрейн, Бангладеш, Барбадос, Беларусь, Бельгия, Белиз, Бенин, Бермуды, Бутан, Боливия, Босния и Герцеговина, Ботсвана, Остров Буве, Br. Antarc. TBrazilBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanton & E Is.Cape VerdeCayman IslandsCentral Африканский RepublicChadChileChinaChristmas IslandCocos IslandsColombiaComorosCongoCongo, Демократическая Rep.Cook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominica, Содружество Доминиканская RepublicDro.M.LEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и Макдональд HondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyJamaicaJapanJohnston IslandJordanKazakhstanKenyaKiribatiKoreaKorea (Север) KuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall ОстроваМартиникаМавританияМаврикийМайоттМексикаMicronesi Остров Мидуэй.(США) МолдоваМонакоМонголияМонсерратМароккоМозамбикМьянмаN. Марианские острова НамибияНауруНепалНидерландыНидерландские Антильские островаНейтральная зонаНовая КаледонияНовые ГебридыНовая ЗеландияНикарагуаНигерНигерияНиуэОстров НорфолкНорвегияОманP.I.T.ТТПакистанПалауПалестинаПанамаПанамский каналПарусия-Новая ГвинеяПарусия ЙЕМЕНС Сент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная ГрузияИспанияШри-ЛанкаСв.Елена VincentSudanSurinameSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks-Кайкос IslandsTuvaluU.S.M.IUgandaUkraineUnited Арабские EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamVirgin острова (Британские) Виргинские острова (США) Услуга IslandWallis и FutunaWestern SaharaYemenYugoslaviaZambiaZimbabwe

Исключить выбранную страну

лучших коротких моделей, условия показа, стили одежды и успешная карьера.Параметры и масса топовых моделей Можно ли стать моделью при росте 165

16К40РФ3, 16Р50Ф3 и других.

Также на заводе освоено производство современных токарных обрабатывающих центров с числом координат от 4 до 8, наклонных токарных станков с ЧПУ 1П756ДФ3 и горизонтальной компоновки, трубопрокатных станков 1А983, 1Н983 — для обработки концов труб диаметром до 460 мм. , токарная обработка колес, прокатный стан, станки для обработки глубоких отверстий и др.


История токарно-винторезного станка 165

AT 1953 г. Первый станок 165-й серии — модель (диаметр обработки — Ø 1000 мм) в этом году запущена в производство.

Серийное производство токарных станков: 1М65, 1Н65.


165 Станок универсально-винторезный. Назначение и сфера применения

Станок токарно-винторезный

Модель 165 предназначен для обработки деталей средних и крупных размеров, в условиях единичного и мелкосерийного производства. Станок может выполнять внешнее и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьбы — метрической, модульной, дюймовой и шаговой).

Технические характеристики и жесткость конструкции станины, каретки, шпинделя станка позволяет в полной мере использовать возможности работы на высоких скоростях резания с использованием быстрорежущих стальных фрез или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов. .

Принцип работы и конструктивные особенности станка

Опора станка имеет механическое движение верхней части, позволяющее вращать длинные конусы. Поворот коротких конусов также осуществляется перемещением верхней части суппорта.

Изменение значений подач и регулировка шага нарезанной резьбы осуществляется переключением шестерен коробки подачи и настройкой гитары сменных шестерен.

Опора имеет быстрое перемещение в продольном и поперечном направлениях, которое осуществляется от индивидуального электродвигателя.

Станок предназначен для обработки черных и цветных металлов с высокими скоростями резания резцами из быстрорежущей стали и твердых сплавов.

Закрытый подающий ящик для нарезания стандартной резьбы. Точная резьба нарезается с помощью сменных шестерен, минуя коробку подачи.

Изменение частоты вращения шпинделя и скорости подачи суппорта осуществляется переключением шестерен редуктора и коробки подачи с помощью рукояток.

Перемещение задней бабки и выдвижение штифтов выполняется вручную путем вращения маховиков.

Класс точности станка N. Шероховатость поверхности V 6.

Технические характеристики и жесткость станков позволяют в полной мере использовать возможности быстрорежущего и твердосплавного инструмента при обработке как черных, так и цветных металлов.

Вид климатического исполнения — УХЛ4 по ГОСТ 15150-69.

Класс точности — N по ГОСТ 8-82Е.


Модификации станка токарного 165

165

1Н65, 1Н65Ф1, 1Н65Г, 1Н65ГФ1 — Ø 1000 универсально-винторезный

16К50, 16К50П — Ø 1000 универсально-винторезный

1658, 1658 — Ø 1000 универсально-винторезный

RT28608, RT539, RT53901, RT732, RT366, RT731 — Ø 1000 универсально-винторезный

Размер рабочего пространства токарного станка модели 165

Посадочно-присоединительные базы токарного станка 165.Шпиндель

Токарно-винторезный шпиндель 165

Фотография токарно-винторезного станка 165

Фотография токарно-винторезного станка 165

Расположение узлов токарно-винторезного станка 165

Расположение основных узлов станка токарного 165

Спецификация узлов токарно-винторезного станка 165

  1. Кровать 1A64.01 — для RMC-2800; (165.21 Для RMC-5000)
  2. Бабушка передняя — 165.02
  3. Бабушка спина — 165.03
  4. Суппорт — 165.041
  5. Каретка — 165.05
  6. Фартук — 1А64.06
  7. Коробка передач — 1А64.07
  8. Шестерни сменные — 165,08
  9. Картридж — 165.09
  10. Подвижный упор 165.10
  11. Охлаждение — 1А64.14
  12. Ограждение — 1А64.16
  13. Защитный кожух патрона — 165,19
  14. Люнет неподвижный — 165.20
  15. Электрооборудование — 165.80
  16. Электротрубка разводка: — 1А64.81 для РМЦ-2800 (165,81 для РМЦ-5000)

Расположение органов управления токарным станком 165

Перечень органов управления винторезным станком 165

  1. Ручки регулировки скорости шпинделя
  2. Ручки регулировки скорости шпинделя
  3. Ручки регулировки скорости шпинделя
  4. Ручка для настройки нормального и увеличенного шага резьбы
  5. Рукоятка для установки правой и левой резьбы
  6. Ручка для выбора вида работы (резьба или подача) и типа резьбы
  7. Ручки регулировки высоты тона и высоты звука
  8. Рукоятка для установки скорости подачи, шага резьбы и непосредственного заворачивания винта
  9. Ручки для настройки скорости подачи и шага резьбы
  10. Ручка для настройки вида работы (резьба или подача)
  11. Кнопка остановки (дубликат)
  12. Шпиндель кнопочный «Назад» (дубликат)
  13. Маховик для ручного перемещения каретки
  14. Шпиндель кнопки вперед
  15. Кнопка остановки
  16. Рукоятка гайки шпинделя
  17. Шпиндель кнопочный «Назад»
  18. Рукоятка для управления механическими ходами каретки и суппорта
  19. Кнопка включения высокоскоростной каретки и суппорта
  20. Ручной задний каток
  21. Рукоятка упора задней бабки
  22. Толкатель стопора шпинделя задней бабки
  23. Маховик для быстрого перемещения задней бабки
  24. Рукоятка для включения медленно или быстро движущихся штифтов задней бабки
  25. Кривошипная рукоятка для медленной задней бабки
  26. Винт поперечного перемещения задней бабки
  27. Рукоятка блокировки задней бабки
  28. Ручка для ручного перемещения держателя инструмента
  29. Выключатель местного освещения
  30. Рукоятка вращения и крепления режущей головки
  31. Ручная поперечная ручка
  32. Входной переключатель
  33. Кнопка «Прерывистое вращение» шпинделя
  34. Шпиндель кнопочный «Вперед» (дубликат)
  35. Кнопка запуска охлаждения
  36. Кнопка остановки охлаждения
  37. Кнопка «Машина отключена»

Кинематическая схема токарно-винторезного станка модели 165

Блок-схема токарного станка 165 (с кинематической схемой 2)

Кинематическая схема токарно-винторезного станка 165

Главный привод приводится в действие электродвигателем через клиноременную передачу.

Коробка передач сообщает шпинделю о 24 различных скоростях как прямого, так и обратного вращения через кинематические цепи в соответствии с таблицей. 4.

Шпиндель реверсируется электродвигателем.

Вращение передается на вал IX редуктора через шестерни 21-22, 26-27 от шпинделя или от вала V (при увеличении шага звена в восемь раз) через шестерни 16-24, 23- 22, 26-27. Таким образом, шар IX совершает один или восемь оборотов за один оборот шпинделя соответственно.

Блок шестерен 25 и 28 предназначен для изменения направления движения каретки при нарезании резьбы.

В коробке подачи движение передается от вала IX через сменные шестерни 30-32-31.

Коробка подачи сообщает суппорту через обгонную муфту, ходовой вал XXIII и фартук механизма 32 продольной и поперечной подачи.

Расчет кинематической цепи продольной и поперечной подачи производится по формуле

i = i см * i c.п * я ф

i см — передаточное число сменных шестерен;

и КП — передаточное число коробки передач;

i f — передаточное число фартука.

Кинематические цепи, по которым осуществляется подача, приведены в таблице. 5 для коробки подачи и стола. 6 для фартука.

Нарезание резьбы осуществляется посредством кинематических цепей подающего ящика, представленных в таблице. 7. Кроме того, нарезание резьбы может выполняться путем прямого соединения ходового винта со сменными шестернями, выбирая соответствующий i см (см. Табл.24). Диапазон подачи и резьбы расширен за счет восьмиступенчатого приращения.

Перечень элементов кинематической схемы (см. Рис. 4) приведен в таблице. 8, а исправленные шестерни — в табл.9.

Краткое описание токарного станка модели 165

Кровать

Станина — это основная сборочная единица, на которой монтируются все остальные сборочные единицы и механизмы станка.

Три призматические направляющие расположены в верхней части станины, из которых передняя и задняя являются основанием каретки, а средняя — основанием задней бабки.

Внутри станины расположены наклонные люки для отвода стружки и охлаждающей жидкости в сторону, противоположную рабочему месту.

Под левой головной частью станины имеются ниши, в одной из которых установлен электродвигатель главного привода, а в другой — электронасос охлаждения с резервуаром для охлаждающей жидкости. Желоб для сбора теплоносителя выполнен монолитным с корпусом рамы.

С правой стороны станины на передней стенке установлен кронштейн со встроенными подшипниками шпинделя и вала шпинделя и редуктор для быстрого перемещения суппорта с фланцевым электродвигателем.

Для предотвращения провисания шпинделя и шпинделя в станке с RMC 5000 есть два подвеса.


Передняя бабка токарно-винторезного станка модели 165

Передняя бабка токарно-винторезного станка 165

Передняя бабка устанавливается на левом изголовье станины, фиксируется штифтами и привинчивается.

В случае установленной передней бабки:

  • коробка передач
  • шпиндельный блок
  • восьмикратное звено
  • механизм изменения направления движения каретки при нарезании резьбы
  • механизм установки скорости шпинделя
  • система смазки
  • электрический шкаф

Шпиндель установлен на трех подшипниках качения, из которых передний и задний регулируются.

Регулировка подшипников шпинделя описана в разделе «Регулировка».

Регулировка скорости вращения шпинделя, а также регулировка правой или левой резьбы нормального или увеличенного шага осуществляется перемещением шестерен вдоль шлицевых валов с помощью рукояток, расположенных на передней стенке передней бабки (см. Рис. 37). и Таблица 22).

Шлицы валов и зубья шестерен закалены и отшлифованы.

Включение ссылки приращения шага возможно только при работе с перебором.

Бабушка спина

Задняя бабка перемещается по направляющим станины от МКПП за счет вращения ролика 26 (см. Рис. 3).

Передняя бабка крепится к станине двумя зажимами на трех болтах.

Для жесткой фиксации в осевом направлении в задней бабке имеется упор, который за рукоятку 27 вставляется в литые выемки рамы.

Корпус передней бабки смещен по мосту в поперечном направлении (см. Подраздел «Правила»).

В заднюю бабку передней бабки встроен вращающийся шпиндель, подшипники передней опоры которой регулируются с помощью гаек.

Быстрое перемещение пальцев осуществляется маховиком 29, стопорение — рукояткой 33.

Медленное перемещение пальцев осуществляется рычагами 31 через червячную передачу, включенную рукояткой 30.

Для сверления, перфорации и развертывания вращением толкателя 28 необходимо иметь зубчатую муфту, которая жестко соединяет шпиндель с пинолью.

Шпиндель задней бабки имеет паз для хвостовиков режущего инструмента.

При замене центра или инструмента штифт должен быть вставлен в корпус передней бабки до упора. Толкатель выталкивает центр или инструмент из шпинделя.


Суппорт и каретка

Крестообразная опора имеет продольное перемещение с кареткой по направляющим станины и поперечное по направляющим каретки. Оба движения осуществляются механически (с рабочей подачей и с помощью механизма быстрого перемещения) и вручную.

Режущие рельсы с четырехпозиционным держателем инструмента перемещаются вручную по направляющим поворотной части, которая может поворачиваться вокруг вертикальной оси на любой угол.

Гайка винтовой пары поперечного перемещения суппорта составная и разделена регулировочным клином. Регулировка зазоров в направляющих каретки поворотной части, выполненная клиньями, при «винтовой паре поперечного» перемещения суппорта приведена в подразделе 2.4.«Регулирование».

Фартук станка

Фартук — закрытого типа со съемной передней стенкой (крышкой).

Перемещение суппорта передается механизмом фартука от вала шпинделя или шпинделя.

Благодаря наличию в фартуке четырех электромагнитных муфт, управление механическим перемещением суппорта сосредоточено в одной рукоятке 23 для управления механическими ходами каретки и суппорта (см. Рис.3), а направление включения ручки совпадает с направлением подачи.

Дополнительным нажатием кнопки 24 (см. Рис. 3), встроенной в рукоятку 23, можно включить быстрый ход суппорта в направлении наклона рукоятки управления (23).

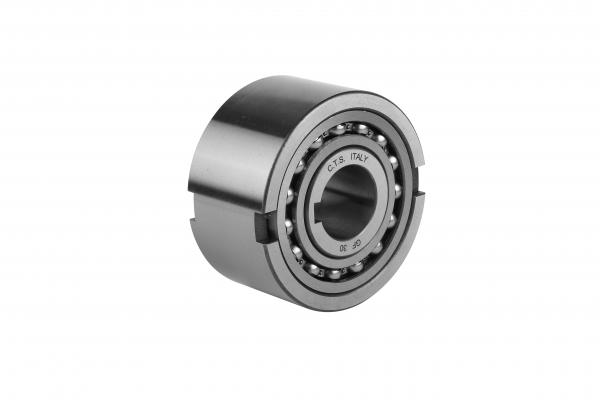

Благодаря обгонной муфте, установленной в коробке подачи, возможно включение высокой скорости при включенной подаче.

Гайка ходового винта разъемная, приводится в действие рукояткой 21 через кулачковое устройство.

Электромеханическая блокировка позволяет избежать одновременного закручивания гайки ходового винта и подачи.

В фартуке установлен предохранительный механизм сцепления для предотвращения поломки машины при перегрузках. Его настройка приведена в подразделе 2.4. «Регулирование».

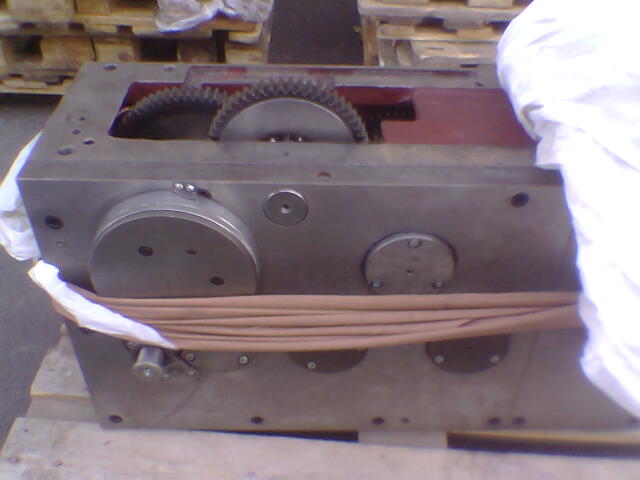

Коробка подачи

Коробка подачи закрытого типа со съемной передней стенкой (крышкой).

Механизм подающей коробки позволяет получить все подачи и нарезать резьбу на станке, не прибегая к изменению настроек сменных шестерен.

Настройка коробки подачи на подачу или заправку осуществляется в соответствии с таблицей. 23 и 24 в следующем порядке (см. Рис. 3 и рис. 38):

  • ручка 10 в положение «выключено»
  • переведите ручку 14 в положение «ходовой винт» для нарезания резьбы или в положение «ведущий ролик» — для работы с подачей
  • переместите ручку 7 в одно из трех положений — «дюймовая резьба», «модульная резьба», «метрическая резьба или подача».
  • установить ручки 9, 12, 13 по таблице подач и ниток на нужную нить или подачу, а для установки ручки 9 в нужное положение подвести соответствующий номер на ее диске под указатель;
  • ручка 10 поставить в положение «включение»

При настройке на резьбу с шагом повышенной точности соедините ходовой винт с зубчатыми муфтами непосредственно с входным валом коробки подачи в соответствии с таблицей.25 (см. Рис. 39).

Шестерни сменные

На передней стенке передней бабки установлен комплект сменных шестерен с i см = 2/3, позволяющий принимать на станке все резьбы и подачи, указанные в разделе «Паспорт».

Конструкция механизма сменных шестерен предусматривает возможность установки других комплектов шестерен.

Картриджи

В состав станка входит несамоцентрирующийся четырехкулачковый патрон диаметром 1000 мм.

Люнет

Для обработки нежестких деталей станок оборудован двумя люнетами — подвижным и стационарным.

Принципиальная схема токарного станка модели 165

Схема подключения универсального токарно-винторезного станка 165

Электрооборудование станка 165. Общие

На машине установлены следующие двигатели:

  • Электродвигатель главного привода
  • каретка быстродействующий электродвигатель
  • электродвигатель охлаждающего насоса

Электрооборудование машины питается от сети переменного тока напряжением 380 В, 50 Гц.

Цепи управления 24 В постоянного тока питаются от селенового выпрямителя D1 (однофазный мост, см. Рис. 14).

Цепи управления 110 В переменного тока питаются от понижающего трансформатора.

Местное освещение 24 В питается от отдельного трансформатора.

Все оборудование управления станком для станка монтируется в нише передней бабки и указано в таблице. 11.

Управление электроприводами станка дистанционное, кнопочное и осуществляется (см.Рис.17):

  • с пульта управления на передней бабке — ПБ
  • с пульта на каретке — ПК
  • с пульта на фартуке — ПФ

Электрооборудование станка подключается к электрической сети цеха через вводное автоматическое устройство (автоматический выключатель1) ВА1, установленное на боковой стенке ниши передней бабки. Ввод осуществляется проводом сечением 10 мм2.

Защита электродвигателей и цепей управления от токов короткого замыкания и перегрузок осуществляется автоматическими выключателями и тепловыми реле.

Значения номинальных токов и номиналы вставок магнитных пускателей и реле приведены в таблице. 12, 13.

Нулевая защита электрооборудования станка осуществляется открытием з. (замыкающие) блокирующие контакты в цепи самоподвода магнитных пускателей и реле при пропадании напряжения в электрической сети мастерской.

Характеристики токарного станка 165

п.п. п.п.
Имя параметра ДИП-500
(1д65)
165 1м 65 1н65
основные параметры
Класс точности по ГОСТ 8-82 N N Н, Н,
Наибольший диаметр заготовки над станиной, мм 1000 1000 1000 1000
Наибольший диаметр заготовки над суппортом, мм 620 600 600 650
Наибольшая длина заготовки (ПДМ), мм 5000 2800, 5000 3000, 5000, 8000 1000, 3000, 5000
Высота установленной фрезы, мм 45 х 45 50
Наибольшая масса заготовки в центрах, кг 5000 5000 5000
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 100 85 85 128
Наибольший диаметр зажимаемого стержня, мм 80 80 120
Наибольший крутящий момент на шпинделе, кН / м 9,5
Число шагов частот прямого вращения шпинделя 12 24 24 24
Частота прямого вращения шпинделя, об / мин 4,25..192 5 … 500 5 … 500 5 … 500
Размер внутреннего конуса шпинделя КМ 6 100, 1:20 100, 1:20 100, 1:20
конец шпинделя по ГОСТ 12595-72 1-15М 1-15М 2-15М
Диаметр стандартного патрона, мм 1000
Тормоз шпинделя есть есть есть есть
Корм ​​
Наибольшее продольное перемещение опоры РМТС = 3000, мм 2520 2710 700, 2700, 4500
Наибольшее поперечное перемещение суппорта, мм 600 600 600
Цена деления лимба на продольное перемещение, мм 0,1 0,1 0,1
Цена деления конечности при боковом перемещении, мм 0,05 0,05 0,05 0,05
Наибольшее продольное перемещение за один оборот конечности, мм 10 50 50 50
Наибольшее поперечное перемещение за один оборот конечности, мм 12 6 6 6
Число ступеней продольных подач 32 32 40
0,225..3,15 0,20..3,05 0,20..3,05 0,05..3,05
Пределы поперечных подач, мм / об 0,114..1,6 0,07..1,04 0,07..1,04 0,017..1,04
Наибольшая продольная сила резания Pz, кН 12 12 41
Наибольшая поперечная сила резания Рх, кН 780 780
Скорость быстрых перемещений опоры, продольной, м / мин 2,16 3 3
Скорость быстрых перемещений опоры, поперечины, м / мин 0,735 1 1
Количество нарезаемых метрических резьб 22 44
Пределы шагов метрической резьбовой резьбы, мм 1..14 1 … 120 1 … 120 1 … 120
Количество нарезаемых дюймовых резьб 36 31
Пределы шагов нарезания резьбы дюйм 2..28 28 … ¼ 28 … ¼ 28 … ¼
Количество модульных резьб, которые нужно нарезать 13 37
Ограничение резьбы модульной резьбы 0,25..3,5 0,5 … 30 1 … 120 0,5 … 30
Количество нарезанных резьб питчера
Выключатели продольной остановки
Упоры для торцовки
Слайд фрезы (верхний суппорт)
Наибольшее перемещение режущего края, мм 240 240 240
Цена деления лимба движения ползуна инструмента, мм 0,05 0,05 0,05 0,05
Количество шагов подачи 40
Пределы продольных подач, мм / об 0,017..1,04
Скорость быстрых перемещений, мм / мин 1
Наибольший угол поворота, град ± 90 °
Цена одного деления угла поворота, градусов 1 °
Задняя бабка
Центр в шпинделе по ГОСТ 13214-79 Морзе 6 ​​ Морс 5 Морс 5
Наибольшее перемещение пиноли, мм 300 300 300
Наибольшее перемещение штифтов с установленным инструментом, мм 280
Диаметр шпильки, мм 120
Наибольшее перемещение штырей в поперечном направлении, мм ± 30 ± 15
Электрооборудование
Количество электродвигателей на станке 1 3 4 3
Электродвигатель главного привода, кВт 17 22 22 22
Суппорт высокоскоростной электродвигатель, кВт 1,5 1,5 1,5
Привод смазочного насоса Встроенный S12-54
Насос охлаждения (помпа) PA-22 PA-22 0,12
Суммарная мощность всех электродвигателей, кВт 23,62
Размеры и масса станка
Габаритные размеры станка (длина, ширина, высота) RMC = 2800.3000, мм 8000 х 1700 х 1620 5825 х 2100 х 1760 6140 х 2200 х 1760 6140 х 2200 х 1770
Масса станка RMC = 3000, кг 11500 12500 12800 12800

Устаревшая модель станков и — один из самых распространенных станков на территории бывшего СССР, позволяющий точить детали средних и больших размеров. Машина экспортировалась во многие страны мира.Токарно-винторезный станок 165 зарекомендовал себя как надежный и неприхотливый, не требующий особого внимания.

Назначение

Предназначен для обработки цилиндрических, конических и сложных поверхностей — внутренних и внешних, а также для нарезания резьбы. Для обработки торцевых поверхностей заготовок используются различные фрезы, развертки, сверла, зенковки, а также плашки и метчики.

Обозначение

Буквенно-цифровой индекс токарно-винторезного станка 165 обозначает следующее: цифра 1 — токарный станок; цифра 6 — обозначает токарно-винторезный станок, цифра 5 — высоту центров (500 мм).

Технические характеристики машины 165 Параметры
Наибольший диаметр обработки над станиной, мм 1 000
Диаметр обработки над суппортом, мм 650
Расстояние между центрами 3 000–10 000
Размер конца шпинделя передней бабки DIN 2-15М
Диаметр цилиндрического отверстия в шпинделе, мм 128
Число шагов скорости шпинделя 24
Пределы частоты вращения шпинделя, об / мин 5–500
Ускоренное продольное перемещение суппорта, м / мин 3
Ускоренное боковое перемещение опоры, м / мин 1
Мощность электродвигателя главного привода 22 кВт
Наибольшая масса заготовки в центрах, кг 8 000 (10 000)
Габаритные размеры станка (Д х Ш х В), мм 6 140 -… x 2200 x 1770
Масса станка, кг 12 800 — …

Новый токарно-винторезный станок 165

Было твердое убеждение, что в мире моды абсолютно нет места девушкам ростом ниже 180 см. В лучшем случае можно сделать карьеру дизайнера или стилиста, но не модели.

К счастью, это мнение ошибочно, и талантливые модели вертикально оспаривают спрос на подиумах ведущих мировых модных показов.И не только на подиумах. Вы можете стать лицом известного бренда или поучаствовать в съемках для каталога.

Небольшие исключения из правил

Девушки, добившиеся больших успехов и признания в индустрии моды, не всегда обладают высоким ростом и идеальными пропорциями. Действительно, есть подиумные звезды, рост которых не превышает 170 см.

Наверное, самым маленьким ростом можно считать знаменитую британскую модель Кейт Мосс. Ее рост 168 см, что довольно далеко от модельного идеала.Однако это не помешало Кейт однажды стать самой высокооплачиваемой топ-моделью в мире. Она участвовала в показах таких брендов, как Calvin Klein, Louis Vuitton и Chanel.

Невысокий рост, всего 171 см, не помешал американской модели Шарлотте Фри стать звездой многих мировых шоу. В 2015 году эта маленькая розоволосая девочка открыла показ круизной коллекции Chanel, а в настоящее время является лицом косметической компании Maybelline.

Thumbelina Fashion World

Одной из самых ярких моделей наименьшего роста можно назвать Девон Аоки — это девушка с яркой экзотической внешностью и ростом 165 см.Ее карьера началась в 13 лет, когда девушку случайно заметил кастинг-директор Кельвин Кляйн. Ее карьера в мире моды была головокружительной, модель неоднократно блистала на показах Calvin Klein. Из-за необычной внешности (Девон — наполовину японец, наполовину американка) девушка постоянно получает приглашения от лучших домов моды.

Одна из самых известных моделей маленького роста — наша соотечественница — Аня Константинова. Несмотря на абсолютно «не подиумную высоту» 163 см, девушка стала одной из самых востребованных топ-моделей планеты.Сотрудничает сразу с несколькими агентствами, ее фото украшают обложки многих модных журналов.

Рост — не главный критерий

Для юных красавиц, мечтающих о карьере в мире моды, важно знать, что высокий рост — далеко не единственное требование к кастинговым агентствам. Крайне важны такие качества, как фотогеничность и хорошая пластичность, ведь иногда для выигрышного фото нужно застыть в неудобном положении. Вы должны уметь выразить любые эмоции, которые хочет увидеть фотограф.И, желательно, сделать это легко и с удовольствием.

Не менее важны хорошая физическая форма и выносливость, ведь работу модели можно только поверхностно назвать легкой. Представления длятся часами, и подготовка к ним зачастую изнурительна.

А для успешной карьеры модели нужно научиться воспринимать мир позитивно и с юмором. Мир моды довольно строг к новичкам, и хорошее настроение может помочь пережить временные трудности.

Model Directions

Несмотря на критерий роста моделей, маленьких женщин часто приглашают сниматься в каталогах повседневной одежды и аксессуаров. Также можно попробовать себя в рекламе на телевидении. Или подумайте об участии в рекламе косметических продуктов, где рост зачастую совершенно не важен, а нужны увлекательные гламурные фото.

Для модели с небольшим ростом и красивым телом может подойти карьера «льняной» модели.Такие известные бренды, как Victoria’s Secret, приглашают на показ девушек с красивыми формами и идеальной кожей. Например, рост Александры Амбросио, фото которой в купальнике часто украшает обложку каталога Victoria’s Secret, составляет всего чуть более 170 см.

Вы можете попробовать себя в роли партмодели (от англ. Body part (часть). Это девушка, демонстрирующая особенно красивые части тела: ухоженные руки, красивые глаза с густыми ресницами или шикарные волосы. Такие модели востребованы в рекламе украшений и косметики, и рост там не имеет значения.

Примером успеха в модельном бизнесе может стать Стейси Хэннет, обладательница красивых глаз с густыми объемными ресницами. Она более чем востребована в съемках рекламы. косметическая продукция мировых брендов. Или Джемма Джей Сар, которой сейчас 24 года. Фотографии ее красивых губ и загадочной улыбки украшают страницы Tatler и каталоги M&S.

Мода для изящных девушек

Иногда миниатюрной девушке достаточно правильно подобрать одежду, чтобы стать визуально выше при сохранении стройности и хрупкости.

Оптимальными моделями платьев для небольшого роста будут модели из невесомых струящихся тканей, подчеркивающих фигуру. Хорошо смотрится длина юбки до колен, которая выгодно подчеркивает стройные ноги.

Заблуждение, что короткие платья не подходят невысоким девушкам. Даже так, как они подходят! Только не стоит выбирать пышные наряды из плотной ткани, остановитесь на приталенных моделях со свободно ниспадающими юбками из мягкой ткани.

Ансамбли с v-образным вырезом и акцентом на талии очень гармонично смотрятся на небольших моделях.

Маленьким девочкам не нужно стесняться носить яркую одежду. Конечно, главное не переборщить, но яркий стильный плащ или платье с запахом актуального оттенка не дадут вам затеряться в толпе.

Главное правило подбора одежды — она ​​должна идеально подходить по фигуре. При соблюдении правильных пропорций даже при небольшом росте выбор стильной одежды не ограничен.

Для того, чтобы начать карьеру модели, будет недостаточно красивой внешности и желания.Прежде всего, вам нужно найти хорошего профессионального фотографа, который поможет вам сделать снимки для вашего портфолио. Лучше обратиться к нескольким профессионалам, тогда портфолио получится более интересным и разнообразным.

Для начинающей модели оптимально искать фотографа, в студии которого помогут нанести правильный макияж для съемки крупным планом. Юной модели небольшого роста во время фотосессии на улице нужна перспектива, в которой не будет заметен ее маленький рост.И, конечно же, не стоит фотографироваться рядом с людьми, рост которых намного выше.

Решая, в какие агентства отправлять резюме и портфолио, вы можете включить в список те, где вы снимаете части тела или разрабатываете каталоги одежды и обуви.

Практически не имеет значения, какого роста девушка, если есть сильное желание сделать карьеру в индустрии моды. У профессии модели много направлений, и такая изюминка, как невысокий рост, может помочь вам обрести профессию мечты.

Сегодня мы хотим познакомить вас с девушкой, которая, несмотря на свои изначально слабые данные для модельного бизнеса (рост 165 см), не сдалась и доказала себе и окружающим, что она может выполнять работу ни в чем не хуже, или даже лучше, чем другие. Она доказала это в фотосессиях, съемках в рекламе в мире модельного бизнеса. Прошу любить и жаловать — Ирина Пушкарева, модель славного московского агентства с многолетней историей Z’S Models.

Здравствуйте, здравствуйте! Расскажи мне что-нибудь о себе.

— Всем привет. Мне 16 лет, и я вполне обычная девушка ?. На данный момент я учусь в педагогическом колледже на хореографическом отделении. После девятого класса решила бросить школу — поняла, что хочу заниматься любимым делом. Более того, мне хотелось больше времени уделять модельному бизнесу. Кстати, могу сказать, что модельную карьеру начала в 13 лет. Долгое время уговаривала родителей позволить мне попробовать себя в этой сфере, просила их вернуться в модельную школу — дали вверх и, перебрав множество вариантов, остановились у Модельного Дома Славы Зайцева.Сразу скажу — это было непросто. Двухмесячный тренинг, во время которого нужно было научиться всему, что должен знать профессиональный «походный» бизнес, был одновременно одним из лучших переживаний в моей жизни, а одним из самых сложных было постоянное занятие высокими каблуками, эти переживания относительно моего собственного роста принадлежат мне на тот момент 163 см были не очень хорошо смонтированы на 175 см моих коллег?, страх, что я не смогу достойно показать себя на финальном шоу — все это держало в напряжении.Однако, как оказалось, все преодолимо. И вот я — одна из нынешних моделей такого достойного модельного агентства. И здесь я хочу выразить благодарность своим родным и учителям — без них я бы никогда не смог этого добиться.

Да, действительно очень многое зависит не только от самого человека, но и от его окружения. Но в модельном бизнесе есть определенные жесткие требования, канон, стандарт, как ни крути — я имею в виду параметры — без них сложно добиться успеха.Исключений крайне мало. Как вам удается, несмотря на свой, как говорится, небольшой рост, держаться на плаву?

— Может, меня поддерживает то, что я изначально хотел быть моделью, мечтой. Не знаю, но воспитатели в детском саду сказали мне, что я стану манекенщицей. И поэтому их слова, казалось, со временем сбылись. Плюс я изначально понимала, что с моим ростом подиум не светит — то есть с самого начала до меня не было невыполнимой задачи в модельном бизнесе.Да, мне много раз отказывали на кастингах из-за моих 165 см, но это не подорвало моей веры в себя — положа руку на сердце, я всегда знала, что на «языке» у меня вряд ли получится. Хотя, конечно, подиум и командная работа перед основным проникновением — это тоже своего рода кайф — вспышки, фонари, биты, на вас надето что-то невообразимое — ощущения, которые вы испытываете в этот момент, незабываемы. Однако, как бы то ни было, и я бы хотел это сказать многим низким девушкам, ничего в этой жизни просто так не происходит, не расстраивайтесь, если у вас есть недостатки (а у кого их нет?) Нужно ко всему лечить с пониманием.

Ира, а вообще про модельный бизнес ходит много грязных слухов. И обычно преследуют просто тех, кто по каким-то причинам выделяется из толпы. Что вы думаете об этом?

— Ой, ну я как-то негативно отношусь ко всем подобным разговорам в мире шоу-бизнеса. В общем, я против грязи, сплетен. Я считаю, что нужно просто любить свое дело, делать его хорошо, в целом трепетно ​​относиться ко всему, что делаешь, и тогда все будет хорошо.

Но есть ли у вас кумиры, люди из модельного бизнеса, на которых вы хотели бы равняться, которые вас вдохновляют?

— Да конечно, куда без него. Могу сказать, что я давно являюсь поклонницей Кары Делевинь. Она классная и ее смелость в действиях, смелость в том, что она не боится показывать все свои действия и идеи на камеру и одновременно удивлять и вдохновлять. Еще я с интересом слежу за работой Коко Роча — она ​​и ее мама замечательные, и она делает свою работу бесподобно.В общем, если бы меня сейчас спросили, чего я хочу, я бы ответил: мастер-класс от Коко и личная встреча с Карой?

Ага! Возможно, они когда-нибудь захотят встретиться и с вами! Все впереди! Ира, а расскажите о своей последней работе в модельном агентстве. Что ты помнишь?

— Ну можно сказать, бабушкам своего двора я чем-то порадовал. Однажды я показывала одежду в «Модном приговоре» — об этом, конечно, нельзя было не вспомнить. Было здорово почувствовать эту магию телевидения, о которой все говорят.Из последнего — промо-ролик «Личный манекен» одной известной актрисы (который, кстати, похож на меня — возможно, вы поймете, о ком идет речь). Моей задачей было стать куклой, изобразить настоящий манекен. Для меня это был интересный опыт еще и потому, что я впервые снялась в кино в нижнем белье. Но поскольку со мной работали настоящие профессионалы московского модельного бизнеса, и атмосфера была очень дружелюбной, работать было очень приятно. В общем, просто подумал, что делаю все это даже не из-за денег, а потому, что мне очень важны эмоции, которые я получаю от проделанной работы.

Ира, а кем ты себя видишь через 5 лет? Я понимаю, такой коварный вопрос, но все же?

— Как ни странно, но я почему-то вижу себя мамой. Я очень люблю детей. Хотя, конечно, мыслей на этот счет много: получить больше знаний и переехать в другую страну — я всегда мечтал жить в Германии и Испании (может быть, я мог бы там поработать). В целом можно сказать, что я предпочитаю не думать о том, что будет дальше.Жизнь преподносит разные сюрпризы, и сказки заранее лучше не придумывать — пусть будет так, как должно.

Это точно. Как бы то ни было, как говорится, человек предполагает, а Бог располагает. Ира, что бы вы хотели пожелать девушкам, которые еще не снимаются в рекламе, не являются сотрудниками агентства, а только мечтают быть моделями?

— Прежде всего, хочу сказать: девочки, работайте над собой. Добейтесь успеха, несмотря ни на что, несмотря ни на что! Плюньте на свои комплексы, на такой же рост, не бойтесь показаться настоящим перед камерой, работайте с полной отдачей.И успех в модельном бизнесе вам гарантирован! Однако при этом не забывайте, что на модельном пути нужно быть очень осторожным, потому что все равно в этой сфере, как и в любой другой, есть обман и риск «нарваться» на бесполезную работу. Поэтому советуйтесь с людьми, которые являются профессионалами своего дела. А главное, как бы банально это ни звучало, постарайтесь найти в себе то, что могло бы стать вашей индивидуальной изюминкой!

с любовью, ЛАС-ВЕГАС МОДЕЛЬ УПРАВЛЕНИЯ.Интервью взяла Алина Судакова

просмотров публикации: 2,287

лучших коротких моделей, выставочных условий, стилей одежды и успешной карьеры. Параметры и вес топовых моделей Можно ли стать моделью с ростом 165

16K40RF3, 16R50F3 и др.

Также на заводе освоено производство современных токарных центров с числом координат от 4 до 8, наклонных токарных станков с ЧПУ 1П756ДФ3 и горизонтальной компоновки, трубопрокатных станков 1А983, 1Н983 — для обработки концов труб диаметром до 460 мм. токарная обработка колес, токарная обработка валков, станки для обработки глубоких отверстий и др.


История токарно-винторезного станка 165

В 1953 Запущен в производство первый станок 165-й серии — макет (диаметр обработки — Ø 1000 мм).

Серийное производство станков: 1М65, 1Н65.


165 Универсальный токарно-винторезный станок. Назначение и сфера применения

Станок токарно-винторезный модель 165 предназначен для обработки деталей средних и крупных размеров, в условиях единичного и мелкосерийного производства. Станок может выполнять внешнюю и внутреннюю токарную обработку, в том числе точение конусов, растачивание, сверление и нарезание резьбы — метрические, модульные, дюймовые и шаговые).

Технические характеристики и жесткость конструкции станины, каретки, шпинделя станка позволяют в полной мере использовать возможности работы на высоких скоростях резания с использованием инструментов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов. -черные металлы.

Принцип работы и конструктивные особенности станка

Опора станка имеет механическое движение верхней части, что позволяет точить длинные конусы.Обточка коротких конусов также выполняется перемещением верхней части суппорта.

Изменение скоростей подачи и установка шага нарезаемой резьбы осуществляется переключением зубчатых колес подающих коробок и настройкой сменных шестерен гитары.

Штангенциркуль имеет быстрое перемещение в продольном и поперечном направлениях, которое осуществляется индивидуальным электродвигателем.

Станок предназначен для обработки черных и цветных металлов на высоких скоростях резания инструментом из быстрорежущей стали и твердых сплавов.

Коробка подачи закрытого типа обеспечивает нарезание стандартной резьбы. Точная резьба нарезается с помощью сменных шестерен, минуя коробку подачи.

Изменение числа оборотов шпинделя и скорости подачи суппорта осуществляется переключением шестерен редуктора и коробки подачи с помощью рукояток.

Перемещение задней бабки и выдвижение пиноли осуществляется вручную поворотом маховиков.

Класс точности станка Н.Шероховатость обработанной поверхности V 6.

Технические характеристики и жесткость станков позволяют в полной мере использовать возможности быстрорежущего и твердосплавного инструмента при обработке как черных, так и цветных металлов.

Климатическое исполнение — УХЛ4 по ГОСТ 15150-69.

Класс точности — Н по ГОСТ 8-82Е.


Модификации токарно-винторезного станка 165

165

1Н65, 1Н65Ф1, 1Н65Г, 1Н65ГФ1 — Станок токарно-винторезный универсальный Ø 1000

16К50, 16К50П — Станок токарно-винторезный универсальный Ø 1000

1658, 1658 — Станок токарно-винторезный универсальный Ø 1000

RT28608, RT539, RT53901, RT732, RT366, RT731 — Универсальный токарно-винторезный станок Ø 1000

Размеры рабочего пространства станка модели 165

Посадочно-присоединительные базы токарного станка 165.Шпиндель

Шпиндель токарно-винторезный 165

Фотография токарно-винторезного станка 165

Фотография токарно-винторезного станка 165

Расположение узлов токарно-винторезного станка 165

Расположение основных узлов станка токарного 165

Спецификация узлов токарно-винторезного станка 165

  1. Кровать 1А64.01 — для РМЦ-2800; (165.21 Для РМЦ-5000)
  2. Передняя бабка — 165.02
  3. Передняя бабка задняя — 165,03
  4. Суппорт — 165.041
  5. Каретка — 165.05
  6. Фартук — 1А64.06
  7. Коробка подачи — 1А64.07
  8. Шестерни сменные — 165.08
  9. Картридж — 165.09
  10. Люнет 165.10
  11. Охлаждение — 1А64.14
  12. Ограждение — 1А64.16
  13. Защитный патрон — 165,19
  14. Люнет — 165.20
  15. Электрооборудование — 165.80
  16. Электропроводка: — 1А64.81 для РМЦ-2800 (165,81 для РМЦ-5000)

Расположение органов управления токарным станком 165

Перечень органов управления токарно-винторезным станком 165

  1. Ручки для настройки скорости шпинделя
  2. Ручки для настройки скорости шпинделя
  3. Ручки для настройки скорости шпинделя
  4. Ручка для установки нормальной и негабаритной резьбы
  5. Рукоятка для установки правой и левой резьбы
  6. Ручка для выбора типа работы (резьба или подача) и типа резьбы
  7. Ручки для настройки величины подачи и шага резьбы
  8. Ручка для установки скорости подачи, шага резьбы и прямого поворота ходового винта
  9. Ручки для настройки величины подачи и шага резьбы
  10. Ручка для настройки типа работы (резьба или подача)
  11. Кнопка остановки (дубликат)
  12. Кнопка «Назад» шпинделя (дубликат)
  13. Маховик для ручного перемещения каретки
  14. Кнопка прямого хода шпинделя
  15. Кнопка остановки
  16. Рычаг для закручивания гайки ходового винта
  17. Кнопка «Назад» шпинделя
  18. Рукоятка для управления механическими перемещениями каретки и каретки
  19. Кнопка включения высоких ходов каретки и опоры
  20. Задний велосипедный ручной ролик
  21. Рукоятка упора задней бабки
  22. Толкатель стопора шпинделя задней бабки с пинолью
  23. Маховик с быстрым ходом пиноли задней бабки
  24. Рычаг для медленного или быстрого перемещения пиноли задней бабки
  25. Пиноль задней бабки, замедленная ручка
  26. Винт поперечного перемещения задней бабки
  27. Ручка блокировки пиноли задней бабки
  28. Рукоятка для ручного перемещения слайда резца
  29. Выключатель местного освещения
  30. Ручка для поворота и крепления режущей головки
  31. Рукоятка для ручной поперечной подачи суппорта
  32. Входной переключатель
  33. Кнопка шпинделя «Прерывистое вращение»
  34. Кнопка «Вперед» шпинделя (дубликат)
  35. Кнопка «Пуск» охлаждения
  36. Кнопка «Стоп» охлаждения
  37. Кнопка автоматического отключения

Кинематическая схема токарно-винторезного станка модели 165

Конструктивная схема станка токарного 165 (с кинематической схемой 2)

Кинематическая схема токарно-винторезного станка 165

Основное движение приводится в движение электродвигателем через клиноременную передачу.

Коробка передач сообщает шпинделю о 24 различных скоростях как прямого, так и обратного вращения через кинематические цепи в соответствии с таблицей. 4.

Шпиндель реверсируется электродвигателем.

На вал IX редуктора вращение передается от шпинделя через шестерни 21-22, 26-27 или от вала V (при увеличении шага в восемь раз) через шестерни 16-24, 23-22, 26 -27. Шарик IX в этом случае получает соответственно один или восемь оборотов за один оборот шпинделя.

Блок шестерен 25 и 28 предназначен для изменения направления движения каретки при нарезании резьбы.

Движение на коробку подачи передается от вала IX через сменные шестерни 30-32-31.

Коробка подачи сообщается с суппортом через муфту свободного хода, ходовой вал XXIII и механизм 32 продольной и поперечной подачи.

Расчет кинематической цепи продольной и поперечной подачи осуществляется по формуле

я = я см * я с.п * я ф

i см — передаточное число сменных шестерен;

и к.п. — передаточное число коробки подачи;

i f — передаточное число фартука.

Кинематические цепи, по которым осуществляется подача, приведены в таблице. 5 для кормового ящика и в табл. 6 для фартука.

Заправка резьбы осуществляется посредством кинематических цепей подающего ящика, приведенных в табл. 7. Кроме того, нарезание резьбы может выполняться путем прямого соединения ходового винта со сменными шестернями, выбирая соответствующий i см (см. Таблицу 24).Диапазон подачи и резьбы расширен за счет восьмикратного увеличения шага.

Перечень элементов кинематической схемы (см. Рис. 4) приведен в таблице. 8, а исправленные шестерни — в таблице 9.

Краткое описание станка токарно-винторезного типа модель 165

Станина

Станина — это основная сборочная единица, на которой монтируются все остальные сборочные единицы и механизмы станка.

На верхней части станины расположены три призматические направляющие, из которых передняя и задняя являются основанием каретки, а средняя — основанием задней бабки.

Внутри станины расположены наклонные люки для отвода стружки и охлаждающей жидкости в сторону, противоположную рабочему месту.

Под левой головной частью станины имеются ниши, в одной из которых установлен электродвигатель главного привода, а в другой — электронасос охлаждения с резервуаром для охлаждающей жидкости. Желоб для сбора теплоносителя выполнен монолитным с корпусом рамы.

С правой стороны рамы, на передней стенке, расположен кронштейн со встроенными опорами ходового винта и ведущего вала и быстродействующий редуктор опоры с фланцевым электродвигателем.

Для предотвращения провисания ходового винта и главного вала в машине с RMC 5000 есть две подвески.


Передняя бабка токарно-винторезного станка модели 165

Передняя бабка токарно-винторезного станка 165

Передняя бабка установлена ​​на левом изголовье станины, закреплена пальцами и привинчена.

Корпус передней бабки вмещает:

  • коробка передач
  • шпиндель в сборе
  • звено увеличения ступени в восемь раз
  • механизм изменения направления движения каретки при нарезании резьбы
  • механизм установки скорости шпинделя
  • Смазочная система
  • электрический шкаф

Шпиндель установлен на трех подшипниках качения, из которых передний и задний регулируются.

Описание регулировки подшипников шпинделя см. В разделе «Регулировка».

Установка частоты вращения шпинделя, а также установка нарезания правой или левой резьбы нормального или увеличенного шага производится перемещением шестерен по шлицевым валам с помощью рукояток, расположенных на передней стенке передней бабки (см. Рис. 37). и Таблица 22).

Шлицы вала и зубья шестерни закалены и отшлифованы.

Включение ссылки увеличения шага возможно только при работе с перебором.

Задняя бабка

Задняя бабка перемещается по направляющим станины от МКПП за счет вращения ролика 26 (см. Рис. 3).

Передняя бабка крепится к станине двумя зажимами на трех болтах.

Для жесткой фиксации в осевом направлении в задней бабке имеется упор, который с помощью ручки 27 вставляется в литые полости станины.

Корпус передней бабки перемещается по мосту в поперечном направлении (см. Подраздел «Регулировка»).

В пиноль передней бабки встроен вращающийся шпиндель, подшипники передней опоры которого регулируются гайками.

Быстрое перемещение пиноли осуществляется маховиком 29, фиксация — ручкой 33.

Медленное движение пиноли осуществляется рукоятками 31 через червячную передачу, приводимую в действие рукояткой 30.

Для сверления, зенковки и развертывания поворотом толкателя 28 необходимо включить зубчатую муфту, жестко соединяющую шпиндель с пинолью.

Шпиндель задней бабки имеет паз для ножек хвостового режущего инструмента.

При замене центра или инструмента пиноль необходимо вдвинуть в корпус передней бабки до упора. Затем толкатель выталкивает центр или инструмент из шпинделя.


Суппорт и каретка

Опора крестового типа имеет продольное перемещение вместе с кареткой по направляющим станины и поперечно по направляющим каретки. Оба движения выполняются механически (с рабочей подачей и с помощью механизма быстрого перемещения) и вручную.

Слайды фрезы с четырехпозиционным держателем инструмента перемещаются вручную по направляющим шарнирной части, которая может поворачиваться вокруг вертикальной оси на любой угол.

Гайка винтовой пары поперечного перемещения суппорта составная и разделена регулировочным клином. Регулировка зазоров в направляющих каретки поворотной части, производимая клиньями, при «винтовой паре поперечного» перемещения суппорта приведена в подразделе 2.4. «Регулирование».

Фартук машинный

Фартук закрытого типа со съемной передней стенкой (крышкой).

Перемещение суппорта передается механизмом фартука от ведущего вала или ходового винта.

Благодаря наличию в фартуке четырех электромагнитных муфт, управление механическим перемещением опорной группы сосредоточено в одной рукоятке 23 для управления механическими перемещениями каретки и опоры (см. Рис. 3), а также направлением движения. активация ручки совпадает с направлением подачи.

Дополнительным нажатием кнопки 24 (см. Рис. 3), встроенной в рукоятку 23, можно включить быстрое перемещение суппорта в направлении наклона рукоятки управления (23).

Благодаря обгонной муфте, встроенной в коробку подачи, возможно включение высоких оборотов при включенной подаче.

Гайка ходового винта разрезная, она включается рукояткой 21 через кулачковое устройство.

Предусмотрена электромеханическая блокировка для предотвращения одновременного срабатывания гайки ходового винта и подачи.

В фартуке смонтирован предохранительный механизм сцепления, исключающий поломку машины при перегрузках. Его настройка приведена в подразделе 2.4. «Регулирование».

Коробка передач

Коробка подачи закрытого типа со съемной передней стенкой (крышкой).

Механизм коробки подачи позволяет получить все подачи и нарезать резьбу на станке, не прибегая к изменению настроек сменных шестерен.

Отрегулируйте коробку подачи для подачи или заправки нити в соответствии с таблицей.23 и 24 в следующем порядке (см. Рис. 3 и рис. 38):

  • поверните ручку 10 в положение «выключено»
  • Переведите ручку 14 в положение «ходовой винт» для нарезания резьбы или в положение «ведущий ролик» — для работы с подачей
  • поверните ручку 7 в одно из трех положений — «дюймовая резьба», «модульная резьба», «метрическая резьба или подача»
  • установить ручки 9, 12, 13 по таблице подач и ниток на требуемую резьбу или подачу, а для установки ручки 9 в нужное положение подвести соответствующий номер на ее диске под указатель;
  • поверните ручку 10 в положение «включено»

При настройке на резьбу с шагом повышенной точности соедините ходовой винт с зубчатыми муфтами непосредственно с приемным валом коробки подачи в соответствии с табл.25 (см. Рис. 39).

Шестерни сменные

На стенке передней бабки установлен комплект сменных шестерен с i см = 2/3, позволяющий принимать все резьбы и подачи, указанные в разделе «Паспорт» на станке.

Конструкция механизма сменных шестерен предусматривает возможность установки других комплектов шестерен.

Картриджи

Станок оснащен четырехкулачковым несамоцентрирующимся патроном диаметром 1000 мм.

Люнет

Для обработки нежестких деталей станок оборудован двумя люнетами — подвижным и неподвижным.

Электрическая схема токарно-винторезного станка модели 165

Схема подключения универсального токарно-винторезного станка 165

Электрооборудование станка 165. Общие сведения

На машине установлены следующие электродвигатели:

  • Главный приводной двигатель
  • электродвигатель быстрых перемещений каретки
  • электродвигатель охлаждающего насоса

Электрооборудование машины запитано от сети переменного тока напряжением 380 В, 50 Гц.

Цепи управления 24 В постоянного тока питаются от селенового выпрямителя D1 (однофазный мост, см. Рис. 14).

Цепи управления 110 В переменного тока питаются от понижающего трансформатора.

Лампа местного освещения 24 В питается от отдельного трансформатора.

Все оборудование для управления электроприводами станка смонтировано в нише передней бабки и указано в таблице. 11.

Управление электроприводами станка дистанционное, кнопочное и осуществляется (см. Рис.17):

  • с пульта управления на передней бабке — ПБ
  • с пульта на каретке — ПК
  • с пульта на фартуке — ПФ

Электрооборудование станка подключается к электрической сети цеха через вводной автомат (автоматический выключатель 1) ВА1, установленный на боковой стенке ниши передней бабки. Ввод осуществляется проводом сечением 10 мм2.

Защита электродвигателей и цепей управления от токов короткого замыкания и перегрузок осуществляется автоматическими выключателями и тепловыми реле.

Значения номинальных токов и номиналы вставок магнитных пускателей и реле приведены в таблице. 12, 13.

Нулевая защита электрооборудования станка осуществляется открытием з. (замыкающие) блокирующие контакты в цепи питания магнитных пускателей и реле при пропадании напряжения в электрической сети мастерской.

Характеристики токарного станка 165

Название параметра ДИП-500
(1д65)
165 1м 65 1н65
основные параметры
Класс точности по ГОСТ 8-82 H H H, P H, P
Наибольший диаметр обрабатываемой детали над станиной, мм 1000 1000 1000 1000
Наибольший диаметр обрабатываемой детали над суппортом, мм 620 600 600 650
Наибольшая длина заготовки (РМЦ), мм 5000 2800, 5000 3000, 5000, 8000 1000, 3000, 5000
Высота фрезы, мм 45 х 45 50
Наибольшая масса заготовки в центрах, кг 5000 5000 5000
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 100 85 85 128
Наибольший диаметр зажимаемого стержня, мм 80 80 120
Наибольший крутящий момент на шпинделе, кН / м 9,5
Число шагов частот прямого вращения шпинделя 12 24 24 24
Частота прямого вращения шпинделя, об / мин 4,25..192 5 … 500 5 … 500 5 … 500
Размер внутреннего конуса в шпинделе КМ 6 100, 1:20 100, 1:20 100, 1:20
конец шпинделя по ГОСТ 12595-72 1-15М 1-15М 2-15М
Стандартный диаметр патрона, мм 1000
Тормоз шпинделя есть есть есть есть
Корм ​​
Наибольшее продольное перемещение опоры РМЦ = 3000, мм 2520 2710 700, 2700, 4500
Наибольшее поперечное перемещение опоры, мм 600 600 600
Цена деления лимба при продольном перемещении, мм 0,1 0,1 0,1
Цена деления лимба при поперечном перемещении, мм 0,05 0,05 0,05 0,05
Наибольшее продольное смещение за оборот лимба, мм 10 50 50 50
Наибольшее поперечное смещение за оборот конечности, мм 12 6 6 6
Число ступеней продольной подачи 32 32 40
0,225..3,15 0,20..3,05 0,20..3,05 0,05..3,05
Пределы поперечной подачи, мм / об 0,114..1,6 0,07..1,04 0,07..1,04 0,017..1,04
Наибольшая продольная сила резания Pz, кН 12 12 41
Наибольшая поперечная сила резания Рх, кН 780 780
Скорость быстрых перемещений опоры, продольной, м / мин 2,16 3 3
Скорость быстрых перемещений опоры поперечная, м / мин 0,735 1 1
Количество нарезаемых резьб, метрическая 22 44
Пределы шагов нарезанной метрической резьбы, мм 1..14 1 … 120 1 … 120 1 … 120
Количество нарезанных резьб, дюйм 36 31
Пределы шагов нарезанной резьбы дюйм 2..28 28 … ¼ 28 … ¼ 28 … ¼
Количество нарезанных резьб модульных 13 37
Пределы шагов нарезки резьбы модульной 0,25..3,5 0,5 … 30 1 … 120 0,5 … 30
Количество разрезов
Продольные упоры переключения
Поперечный упор
Ножницы (верхняя опора)
Наибольшее перемещение слайда резца, мм 240 240 240
Цена деления лимба движения слайда резца, мм 0,05 0,05 0,05 0,05
Число ступеней подачи 40
Пределы продольных подач, мм / об 0,017..1,04
Скорость быстрого передвижения, мм / мин 1
Наибольший угол поворота, градусы ± 90 °
Цена одного деления угла поворота, градусов 1 °
Задняя бабка
Центр в шпинделе по ГОСТ 13214-79 Морзе 6 ​​ Морс 5 Морс 5
Наибольший ход пиноли, мм 300 300 300
Наибольший ход пиноли с установленным инструментом, мм 280
Диаметр пиноли, мм 120
Наибольшее перемещение пиноли в поперечном направлении, мм ± 30 ± 15
Электрооборудование
Количество электродвигателей на станке 1 3 4 3
Электродвигатель главного привода, кВт 17 22 22 22
Суппорт высокоскоростной электродвигатель, кВт 1,5 1,5 1,5
Привод смазочного насоса Встроенный S12-54
Насос охлаждения (помпа) PA-22 PA-22 0,12
Суммарная мощность всех электродвигателей, кВт 23,62
Размеры и масса станка
Габаритные размеры станка (длина ширина высота) РМЦ = 2800.3000, мм 8000 х 1700 х 1620 5825 х 2100 х 1760 6140 х 2200 х 1760 6140 х 2200 х 1770
Масса станка РМЦ = 3000, кг 11500 12500 12800 12800

Устаревшая модель станков и — один из самых распространенных на территории бывшего СССР станк, позволяющий точить детали средних и крупных размеров. Машина экспортировалась во многие страны мира.Токарно-винторезный станок 165 зарекомендовал себя как надежный и неприхотливый, не требующий особого внимания.

Назначение

Предназначен для обработки цилиндрических, конических и сложных поверхностей — внутренних и внешних, а также для нарезания резьбы. Для обработки торцевых поверхностей заготовок используются различные фрезы, развертки, сверла, зенковки, а также плашки и метчики.

Обозначение

Буквенно-цифровой индекс токарно-винторезного станка 165 означает следующее: цифра 1 — токарный станок; цифра 6 — токарно-винторезный станок, цифра 5 — высота центра (500 мм).

Технические характеристики станка 165 Опции
Качели над станиной, мм 1 000
Качели над поперечными суппортами, мм 650
Расстояние между центрами 3 000–10 000
Размер конца шпинделя передней бабки согласно DIN 2-15М
Диаметр цилиндрического отверстия в шпинделе, мм 128
Число шагов скорости шпинделя 24
Пределы частоты вращения шпинделя, об / мин 5–500
Ускоренное продольное перемещение опоры, м / мин 3
Ускоренное поперечное перемещение опоры, м / мин 1
Мощность двигателя главного привода 22 кВт
Наибольшая масса заготовки в центрах, кг 8 000 (10 000)
Габаритные размеры станка (Д х Ш х В), мм 6 140 -… х 2 200 х 1 770
Масса станка, кг 12 800 — …

Новый токарный станок 165

Существует твердое убеждение, что в мире моды абсолютно нет места девушкам ростом менее 180 см. В лучшем случае можно сделать карьеру дизайнера или стилиста, но не модели.

К счастью, это мнение ошибочно, и талантливые маленькие модели востребованы на подиумах ведущих мировых модных показов. И не только на подиумах.Вы можете стать лицом известного бренда или поучаствовать в съемке для каталога.

Маленькие исключения из правила

Девушки, добившиеся больших успехов и признания в индустрии моды, не всегда обладают высоким ростом и идеальными пропорциями. Действительно, есть подиумные звезды, рост которых не превышает 170 см.

Наверное, самой маленькой является знаменитая британская модель Кейт Мосс. Ее рост 168 см, что довольно далеко от идеальной модели. Однако это не помешало Кейт однажды стать самой высокооплачиваемой топ-моделью в мире.Принимала участие в показах таких брендов, как Calvin Klein, Louis Vuitton и Chanel.

Невысокий рост, всего 171 см, абсолютно не помешал американской модели Шарлотте Фри стать звездой многих мировых шоу. Эта маленькая девочка с розовыми волосами открыла круизную линию Chanel в 2015 году и в настоящее время является лицом косметической фирмы Maybelline.

Дюймовочка из мира моды

Одна из самых маленьких ярких моделей — Девон Аоки — девушка с яркой экзотической внешностью и ростом 165 см.Ее карьера началась в 13 лет, когда девушку случайно заметил кастинг-директор Calvin Klein. Ее карьера в мире моды была головокружительной, модель неоднократно блистала на показах Calvin Klein. Из-за необычной внешности (Девон наполовину японка, наполовину американка) девушка постоянно получает приглашения от лучших домов моды.

Одна из самых известных моделей маленького роста — наша соотечественница — Аня Константинова. Несмотря на абсолютно «не подиумный рост» в 163 см, девушка стала одной из самых востребованных топ-моделей планеты.Сотрудничает сразу с несколькими агентствами, ее фото украшают обложки многих модных журналов.

Рост — не главный критерий

Для юных красавиц, мечтающих о карьере в мире моды, важно знать, что высокий рост — далеко не единственное требование кастинговых агентств. Крайне важны такие качества, как фотогеничность и хорошая пластика, ведь для выигрышного фото иногда нужно надолго застыть в неудобной позе. Вы должны уметь выразить любые эмоции, которые хочет видеть фотограф.И, желательно, чтобы это было легко и весело.

Не менее важны хорошая физическая форма и выносливость, ведь работу модели можно только поверхностно назвать легкой. Показы длятся часами, и подготовка к ним часто бывает утомительной.

А для успешной карьеры модели нужно научиться воспринимать мир позитивно и с юмором. Мир моды довольно строг к новичкам, и хорошее настроение помогает справиться с временными трудностями.

Направления модели

Несмотря на ростовые критерии моделей, женщин небольшого роста часто приглашают сниматься в каталогах повседневной одежды и аксессуаров. Также можно попробовать себя в телевизионной рекламе. Или подумайте об участии в рекламе косметических продуктов, где рост зачастую совершенно не важен, а нужны завораживающие гламурные фотографии.

Для модели с невысоким ростом и красивым телом может подойти карьера «дамской» модели.Такие известные бренды, как Victoria’s Secret, приглашают на показ девушек с красивыми формами и идеальной кожей. Например, рост Александры Амброзио, фото которой в купальнике часто украшает обложку каталога Victoria’s Secret, — это всего лишь чуть больше 170 см.

Вы можете попробовать себя в роли партмодели (от англ. Body part (часть). Это девушка, демонстрирующая особенно красивые части тела: ухоженные руки, красивые глаза с густыми ресницами или шикарные волосы.Такие модели востребованы в рекламе украшений и косметики, и рост там не имеет значения.

Примером успеха в этой сфере модного бизнеса может служить Стейси Ханнетт, обладательница красивых глаз с густыми объемными ресницами. Она более чем востребована в рекламе. декоративная косметика мировых брендов. Или Джемма Джей Сар, которой сейчас 24 года. Фотографии ее красивых губ и загадочной улыбки украшают страницы Tatler и каталоги M&S.

Мода для изящных девушек

Иногда миниатюрной девушке достаточно правильно подобрать одежду, чтобы стать визуально выше, сохранив при этом стройность и хрупкость.

Оптимальными моделями платьев для небольшого роста будут модели из невесомых струящихся тканей, подчеркивающих фигуру. Хорошо смотрится юбка до колен, которая выгодно подчеркнет стройные ноги.

Заблуждение, что длинные платья не подходят невысоким девушкам. Как они подходят! Только не стоит выбирать пышные наряды из плотной ткани, остановите свое внимание на приталенных моделях со свободно ниспадающими юбками из мягкой ткани.

Ансамбли с v-образным вырезом и акцентом на талии очень гармонично смотрятся на моделях небольшого роста.

Маленькие девочки не должны стесняться носить яркую одежду. Конечно, главное не переборщить, но яркий стильный плащ или платье с запахом актуального оттенка не дадут вам затеряться в толпе.

Главное правило выбора одежды — она ​​должна идеально подходить по фигуре. При соблюдении правильных пропорций даже при небольшом росте выбор стильной одежды не ограничен.

Для того, чтобы начать карьеру модели, будет недостаточно красивой внешности и желания.Первый шаг — найти хорошего профессионального фотографа, который поможет вам сделать снимки для вашего портфолио. Лучше обратиться к нескольким профессионалам, тогда портфолио получится более интересным и разнообразным.

Для начинающей модели оптимально искать фотографа, в студии которого помогут нанести правильный макияж для съемки крупным планом. Начинающей модели небольшого роста при съемке на улице нужен ракурс, в котором не будет заметен ее небольшой рост.И, конечно же, не стоит фотографироваться рядом с людьми, рост которых намного выше.

Решая, в какие агентства отправлять резюме и портфолио, вы можете включить те, которые делают снимки частей тела или разрабатывают каталоги одежды и обуви.

Практически не имеет значения, какого роста девушка, если есть сильное желание сделать карьеру в индустрии моды. У профессии модели много направлений, и такая изюминка, как невысокий рост, может помочь найти профессию мечты.

Сегодня мы хотим познакомить вас с девушкой, которая, несмотря на свои изначально слабые данные для модельного бизнеса (рост 165 см), не сдалась и доказала себе и окружающим, что справляется с работой не хуже, а даже лучше. чем другие. Она доказала это в фотосессиях, снимаясь в рекламе в мире модельного бизнеса. Прошу любить и жаловать — Ирина Пушкарева, модель славного московского агентства с многолетней историей Z’S Models.

Ира, привет! Расскажи мне что-нибудь о себе.

— Всем привет. Мне 16 лет, и я вполне обычная девушка ?. На данный момент я учусь в педагогическом колледже на хореографическом отделении. После девятого класса решила бросить школу — поняла, что хочу заниматься любимым делом. Более того, я мечтала больше времени уделять модельному бизнесу. Кстати, карьеру модели я начала в 13 лет. Долго уговаривала родителей разрешить мне попробовать себя в этой сфере, просила отправить в модельную школу — отказались и, пройдя через много вариантов, мы остановились на Доме моделей Славы Зайцева.Сразу скажу, что это было непросто. Два месяца обучения, в течение которых необходимо было изучить все, что должен знать профессиональный «ходячий» бизнес, были одновременно одним из лучших переживаний в моей жизни и одним из самых сложных — постоянные высокие каблуки, эти переживания. насчет собственного роста были мои тогда 163 см не очень подходили к 175 см моих коллег, страх, что я не смогу достойно показать себя на выпускном балу — все это держало меня в тонусе.Однако, как оказалось, все преодолимо. И вот я — одна из нынешних моделей такого достойного модельного агентства. И здесь я хотел бы выразить благодарность своей семье и учителям — без них я бы никогда не смог этого добиться.

Да, действительно, очень многое зависит не только от самого человека, но и от его окружения. Но в модельном бизнесе есть определенные жесткие требования, канон, стандарт, можно называть как угодно — я имею в виду параметры — без них сложно добиться успеха.Исключений очень мало. Как вам удается, несмотря на свой, как говорится, небольшой рост, держаться на плаву?

— Может, меня поддерживает то, что изначально я хотел быть моделью, мечтой. Не знаю, но в детском саду мне сказали, что я стану моделью. И вот их слова, казалось, со временем сбылись. Плюс с самого начала я понимала, что с моим ростом подиум не светит — то есть с самого начала передо мной не стояла невыполнимая задача в модельном бизнесе.Да, меня много раз отказывали на кастингах из-за моих 165 см, но это не подорвало мою веру в себя — честно говоря, я всегда знал, что на «языке» у меня вряд ли получится. Хотя, конечно, подиум и командная работа перед основным проникновением — это тоже своего рода кайф — вспышки, свет, бит, вы облачены во что-то невообразимое — ощущения, которые вы испытываете в этот момент, незабываемы. Однако, как бы то ни было, и я бы хотел это сказать многим низким девушкам, ничего в этой жизни просто не происходит, не расстраивайтесь, если у вас есть недостатки (а у кого их нет?), Ко всему нужно относиться с пониманием.

Ира, а вообще про модельный бизнес ходит много грязных слухов. И обычно просто преследуют тех, кто по каким-то причинам выделяется из толпы. Что вы думаете об этом?

— Ой, ну я как-то негативно отношусь ко всем подобным разговорам в мире шоу-бизнеса. В общем, я против грязи, сплетен. Я считаю, что нужно просто любить свою работу, делать ее хорошо, трепетно ​​относиться ко всему, что делаешь, и тогда все будет хорошо.

А есть ли у вас кумиры, люди из модельного бизнеса, на которых вы хотели бы быть равными, которые вас вдохновляют?

— Да конечно, куда без него. Могу сказать, что давно являюсь поклонницей Кары Делевинь. Она классная и ее смелость в действиях, смелость в том, что она не боится показывать все свои действия и идеи на камеру и удивлять меня, и в то же время вдохновлять. Еще я с интересом слежу за работой Коко Рош — она ​​и ее мама замечательные, и свою работу она выполняет несравненно.В общем, если бы меня сейчас спросили, чего я хочу, я бы ответил: мастер-класс от Коко и личная встреча с Карой?

Ага! Возможно, они тоже когда-нибудь захотят встретиться с вами! Впереди все! Ира, расскажите о своей последней работе в модельном агентстве. Что ты помнишь?

— Ну можно сказать, бабушкам своего двора я как-то порадовал. Однажды показывала одежду в «Модном приговоре» — об этом, конечно, нельзя было не вспомнить.Было здорово почувствовать это телевизионное волшебство, о котором все говорят. Из последнего — была реклама «Личный манекен» известной актрисы (которая, кстати, похожа — возможно, вы поймете, о ком идет речь). Моей задачей было стать куклой, изобразить настоящий манекен. Для меня это был интересный опыт, потому что я впервые снималась в нижнем белье. Но поскольку со мной работали настоящие профессионалы московского модельного бизнеса, и атмосфера была очень доброжелательной, работать было очень приятно.В общем, я только сейчас подумал, что все это делаю даже не из-за денег, а потому, что мне очень важны эмоции, которые получаю от проделанной работы.

Ира, а кем ты себя видишь через 5 лет? Я понимаю, такой каверзный вопрос, но все же?

— Как ни странно, но я почему-то уже вижу себя мамой. Абсолютно обожаю детей. Хотя, конечно, мыслей на этот счет уже много: получить больше знаний и переехать в другую страну — я всегда мечтал жить в Германии и Испании (может быть, у меня будет шанс там поработать).В целом можно сказать, что я предпочитаю не думать о том, что будет дальше. Жизнь преподносит разные сюрпризы, и сказки для себя заранее лучше не придумывать — пусть будет так, как должно быть.

Это точно. Все равно, как говорится, человек предполагает, а Бог располагает. Ира, что бы вы хотели пожелать девушкам, которые еще не снимаются в рекламе, не являются сотрудниками агентства, а только мечтают быть моделями?

— Прежде всего, хочу сказать: девочки, работайте над собой.Стремитесь к успеху, несмотря ни на что, несмотря ни на что! Плюньте на свои комплексы, на одну высоту, не бойтесь показаться настоящим перед камерой, работайте с полной отдачей. И успех в модельном бизнесе вам гарантирован! Однако при этом не забывайте, что на пути моделирования нужно быть очень осторожным, потому что в любом случае в этой сфере, как и в любой другой, есть обман и риск «нарваться» на безнадежную работу. Поэтому советуйтесь с людьми, профессионалами своего дела.А главное, как бы банально это ни звучало, постарайтесь найти в себе то, что могло бы стать вашей индивидуальной изюминкой!

с любовью, ЛАС-ВЕГАС МОДЕЛЬ УПРАВЛЕНИЯ. Беседовала Алина Судакова

Просмотры публикации: 2287

Nickelodeon, «Выбор Kids ‘Sports 2016»: полный список победителей

Что отличает тонны слизи, безумные проблемы и некоторых лучших спортсменов мира?

Награды Nickelodeon «Kids’ Choice Sports 2016 », конечно же, вторглись в павильон Поли Калифорнийского университета в Лос-Анджелесе в четверг уже третий год подряд.

На ярком мероприятии, организованном защитником Сиэтл Сихокс Расселом Уилсоном, были вручены награды в виде оранжевых дирижаблей с ирокезом в уникальных категориях, таких как «Золотые руки», «Игрок года по сцеплению» и «Самая большая сила».

Среди лучших номинантов этого года были Роб Гронковски, Кэм Ньютон, Алекс Морган, Рассел Уэстбрук, Ронда Роузи и Стивен Карри.

Также читайте: Рассел Уилсон обещает, что «Kids ‘Choice Sports 2016» от Nickelodeon «будет монументальным» (эксклюзивные фотографии)

Бывшая звезда «Лос-Анджелес Лейкерс» Коби Брайант также был удостоен награды Legend Award в ознаменование его 20-летней карьеры, завершившейся 13 апреля после пяти чемпионатов НБА, двукратных наград MVP финалов НБА и двух золотых олимпийских медалей.

Премьера «Kids’ Choice Sports 2016 »состоится в воскресенье, 17 июля, в 20:00. ET / PT на Nickelodeon.

См. Полный список победителей ниже (победители выделены полужирным шрифтом ).

ЛУЧШИЙ СПОРТСМЕН
Брайс Харпер (MLB, Washington Nationals)

Кэм Ньютон (НФЛ, Каролина Пантерз)

Криштиану Роналду (футбол, Реал Мадрид)

Кайл Буш (NASCAR)

Леброн Джеймс (НБА, Кливленд Кавальерс) * ПОБЕДИТЕЛЬ

Стивен Карри (НБА, Голден Стэйт Уорриорз)

ЛУЧШИЙ СПОРТСМЕН
Алекс Морган (NWSL, Orlando Pride)

Елена Делле Донн (ЖНБА, Чикаго Скай)

Джейми Андерсон (профессиональный сноубордист)

Кэти Ледеки (пловец)

Лидия Ко (профессиональный гольфист)

Серена Уильямс (WTA)

ЛЮБИМЫЙ НОВИНКА
Джуэлл Лойд (WNBA, Сиэтл Сторм)

Карл-Энтони Таунс (НБА, Миннесота Тимбервулвз)

Кристапс Порзингис (НБА, Нью-Йорк Никс)

Симона Байлз (профессиональная спортивная гимнастка) * ПОБЕДИТЕЛЬ

Тейлор Фриц (WTA)

Тодд Герли (НФЛ, Лос-Анджелес Рэмс)

Также читайте: Звезда НФЛ Роб Гронковски о том, как «Crashletes» Nickelodeon «похожи на все, что мы делали в детстве» (видео)

ЗОЛОТЫЕ РУКИ
Андрелтон Симмонс (MLB, Лос-Анджелес Ангелы Анахайма)

Антонио Браун (НФЛ, Питтсбург Стилерс)

Кори Кроуфорд (НХЛ, Чикаго Блэкхокс)

Оделл Бекхэм мл.(НФЛ, Нью-Йорк Джайентс) * ПОБЕДИТЕЛЬ

Роб Гронковски (НФЛ, Патриоты Новой Англии)

Сальвадор Перес (MLB, Канзас-Сити Роялс)

СЦЕПЛЕНИЕ ГОДА
Карли Ллойд (NWSL, Houston Dash)

Джеймс Харден (НБА, Хьюстон Рокетс)

Кевин Дюрант (НБА, Оклахома-Сити Тандер)

Патрик Кейн (НХЛ, Чикаго Блэкхокс)

Пейтон Мэннинг (НФЛ, Денвер Бронкос)

Стивен Карри (НБА, Голден Стэйт Уорриорз) * ПОБЕДИТЕЛЬ

САМЫЕ БОЛЬНЫЕ ПЕРЕДАЧИ
Александр Овечкин (НХЛ, Вашингтон Кэпиталз)

Кайри Ирвинг (НБА, Кливленд Кавальерс)

Лионель Месси (ФК Барселона и мужская сборная Аргентины)

Оделл Бекхэм мл.(НФЛ, Нью-Йорк Джайентс)

Рассел Уэстбрук (НБА, Оклахома-Сити Тандер)

Стивен Карри (НБА, Голден Стэйт Уорриорз) * ПОБЕДИТЕЛЬ

НЕ ПЫТАЙТЕСЬ НА ДОМАШНЕМ НАГРАДЕ
Алис Пост (профессиональный гонщик BMX)

Эшли Колдуэлл (профессиональный лыжник)

Дэнни Дэвис (профессиональный сноубордист)

Найджа Хьюстон (профессиональный скейтбордист)

Ронда Роузи (UFC, боец ​​ММА)

Сатоко Мияхара (профессиональный фигурист)

Также читайте: Роб Гронковски назван спортсменом с обложки «Madden NFL 17»

KING OF SWAG
Андре Игуодала (НБА, Голден Стэйт Уорриорз)

Антонио Браун (НФЛ, Питтсбург Стилерс)

Кэм Ньютон (НФЛ, Каролина Пантерз) * ПОБЕДИТЕЛЬ

Криштиану Роналду (футбол, Реал Мадрид К.F.)

Рассел Уэстбрук (НБА, Оклахома-Сити Тандер)

Фон Миллер (НФЛ, Денвер Бронкос)

КОРОЛЕВА SWAG
Кэролайн Возняцки (WTA)

Елена Делле Донн (ЖНБА, Чикаго Скай)

Летисия Буфони (профессиональный скейтбордист) * ПОБЕДИТЕЛЬ

Мисти Коупленд (профессиональная артистка балета)

Скайлар Диггинс (ЖНБА, Даллас Уингз)

Суинтайла «Свин» Кэш (WNBA, New York Liberty)

BEST CANNON
Аарон Роджерс (НФЛ, Грин Бэй Пэкерс)

Брайс Харпер (MLB, Вашингтон Нэшнлс)

Новак Джокович (ATP)

Рассел Уилсон (НФЛ, Сиэтл Сихокс) * ПОБЕДИТЕЛЬ

Серена Уильямс (WTA)

Том Брэди (НФЛ, Патриоты Новой Англии)

Роб Гронковски / Getty Images

BIGGEST POWERHOUSE
Дреймонд Грин (НБА, Голден Стэйт Уорриорз)

Холли Холм (UFC, боец ​​MMA)

Дж.Дж. Ватт (НФЛ, Хьюстон Тексанс)

Принц Филдер (MLB, Техас Рейнджерс)

Роб Гронковски (НФЛ, Патриоты Новой Англии) * ПОБЕДИТЕЛЬ

Фон Миллер (НФЛ, Денвер Бронкос)

NEED FOR SPEED
Усэйн Болт (профессиональный легкоатлет) * ПОБЕДИТЕЛЬ

Кэндис Хилл (профессиональный легкоатлет)

Билли Гамильтон (MLB, Цинциннати Редс)

Джимми Джонсон (NASCAR)

Тед Лигети (горнолыжник)

Хлоя Ким (профессиональный сноубордист)

«Выбор спорта детей 2016» от Nickelodeon выпущен компанией Done + Dusted совместно с NickelodeonProductions.Джей Шмальхольц и Шелли Самптер Гиллиард — исполнительные продюсеры. Констанс Шварц и Майкл Стрэхан из SMAC Entertainment будут выступать в качестве исполнительных продюсеров вместе с Яном Стюартом и Хэмишем Гамильтоном из Done + Dusted, а Гамильтон также будет директором шоу.

ESPYs 2016: Прибытие с красной дорожки (фотографии)

Посмотрите, во что были одеты лучшие спортсмены и звезды мира на церемонии вручения наград в 2016 году в Microsoft Theater

.

лучших коротких моделей, условия показа, стили одежды и успешная карьера Можно ли стать моделью с ростом 165

Кейт Мосс, Кара Делевинь, Летиция Каста — все эти красотки прославились на весь мир благодаря успешной карьере в модельном бизнесе.Как вы думаете, все они высокие, длинные и стройные? Но нет! Ну, конечно, стройные, но что касается супермоделей, то они немаленькие. При росте 1,70 будет «ой», как сложно будет убедить кастинг-менеджеров взяться за то или иное шоу, съемку или другой проект. Вопреки существующим правилам этим топ-моделям удалось не только убедить агентства в своей необычности, но и построить головокружительную карьеру в модельном бизнесе.

Высота: 1,70. Чем славится: прежде всего тем, что она Кейт Мосс.=) Но прежде чем она заработала «имя», Катя создала т. н. тренд на худобу «героиновый шик», а также блистал на показах таких брендов, как Calvin Klein, Louis Vuitton и Chanel.

Высота: 1,73. Чем она известна: Один из самых читаемых аккаунтов в Instagram среди элиты шоу-бизнеса, а также показы мод на показах Saint Laurent, Burberry, Fendi, Chanel и других известных брендов. Его рост в свое время вызвал много споров среди представителей агентств и бренд-менеджмента.Сама Кара уверяет, что до сих пор не знает своих точных параметров и жалуется, что даже сейчас ей говорят, что она слишком мала для большого подиума.

Высота: 1,71. Чем она известна: эта американская модель, лицо Maybelline, известна своими ярко-розовыми волосами, которые стали трендом среди модниц на Tumblr. Да, ее рост всего 1,71, но это не помешало ей стать звездой шоу Chanel (она даже открыла показ круизной коллекции 2015 года), а также лицом очков Chanel.

Высота: 1,70. Наиболее известна: Джорджия — дочь рок-музыканта Мика Джаггера и топ-модели Джерри Холл. Она пошла по стопам матери, несмотря на довольно скромный рост. Неоднократно дефилировала на показах Fendi, Louis Vuitton и Chanel.

Высота: 1,65. Самая маленькая модель в мире. Но это не помешало ей блистать на показах Chanel и Versace.

Высота: 1.69 … Чем она известна: неоднократно блистала на показах Victoria’s Secret, Louis Vuitton, Roberto Cavalli и других брендов, несмотря на свой маленький рост, Летиция — любимица многих кутюрье, в том числе Доминико Дольче и Стефано Габбана. .

Чтобы стать моделью, не обязательно быть высоким, худым и изящным. Мужчины и женщины ростом 165 сантиметров и ниже могут получить контракт в модельном агентстве, если знают, в чем их сильные и слабые стороны … В мире моды высокие и худые модели играют ключевую роль, но есть и другие возможности. для самореализации.Если вы используете свои сильные стороны там, где они нужны, вы добьетесь успеха.

Ступеньки

Как быть замеченным

    Познакомьтесь с фотографом. Прежде, чем вы начнете искать работу, вам следует найти хорошего фотографа. Лучше всего найти фотографа, который сфотографирует вас и сделает вам макияж. Чтобы сделать снимок крупным планом, вам понадобится немного макияжа.

  • Найдите таких фотографов в Интернете.
  • Вы также можете найти фотографа через агентство, с которым планируете работать.
  • Оплата работы фотографа. Да, за снимки крупным планом надо платить. Это потребует определенных затрат, но работа модели часто требует определенных усилий. Вам необходимо получить изображения максимально возможного качества. Попробуйте найти фотографа, который сделает макияж.

    • Фотограф сделает несколько снимков (иногда их количество достигает сотен), а затем предложит вам выбрать фотографии для обработки.
    • Фото можно снимать на улице и в студии.И те, и другие помогут вам найти работу, если их сделает профессиональный фотограф.
  • Изучите информацию о различных модельных агентствах. Поговорите с друзьями, которые работают в этой индустрии, и спросите совета у людей в модельных агентствах. Если у них нет полезных контактов, поищите информацию о местных агентствах в Интернете. Лучше работать с агентством, находящимся в вашем городе, чем тратить больше часа в пути в одну сторону.

    Обратитесь в модельное агентство. Сходи туда сам, если тебе удобно. Лучше встретиться с представителями агентства лично. Назначьте встречу и возьмите с собой фотографии крупным планом. Будьте уверены в себе, но помните, что следует внимательно прислушиваться к рекомендациям сотрудника агентства. Отправляйте электронные письма другим агентствам, если считаете, что они могут с вами сотрудничать.

    • Ищите агентства, которые делают снимки частей тела или другие снимки, предлагающие более широкий выбор форм.
    • Станьте профессионалом. Если вы решили написать письмо, не забудьте прикрепить картинки.
    • Расскажите нам о своем опыте работы в модельном бизнесе или актерском опыте.
    • Не лишним будет написать в несколько агентств.
  • Создайте веб-профиль для своей модели. Есть специальные сайты, которые представляют собой базы данных для моделей и компаний, ищущих модели. Регистрация на таких сайтах обычно бесплатна. Вам нужно будет описать себя и какую работу вы ищете. Скажите честно о своем росте и размере.

    • Вы можете почувствовать, что лишаете себя определенных возможностей, указав свои параметры, но знайте, что агентства оценят вашу честность.Работа найдется для всех.
    • Примером такого сайта является http://www.modelmanagement.com/.
  • Переехать в большой город. Это не совсем удобно, но все интересное в модельном бизнесе происходит в крупных городах … Здесь можно рискнуть, если он у вас есть. Необязательно переезжать в столицу, чтобы стать моделью, но это может принести пользу. Если вы живете в маленьком городке или деревне, подумайте о том, чтобы переехать хотя бы в ближайший крупный город.

    • Например, если вы живете во Владимире, переезжайте в Нижний Новгород.
  • Возьмитесь за любую работу вначале. В самом начале важно набраться опыта для вашего портфолио. Беритесь за любую работу, если она не противоречит вашим моральным принципам. Опыт работы даст понять потенциальным работодателям, что вы знаете, что значит быть моделью.

    • Возможно, вам стоит начать с фотографирования отдельных частей тела.На такой съемке фотографируются отдельные части тела (например, руки).
    • Так же можно снимать по каталогу. Людей часто снимают по каталогам разных размеров, чтобы показать, как одежда подходит обычным людям.

    Как создать портфолио

    1. Решите, какая работа вам интересна. В модельном бизнесе существует несколько видов работы для людей невысокого роста. Обычно высокая мода доступна только высоким и худым, но есть и другие варианты.Рассмотрим следующие варианты съемок:

      Подобрать фото. У начинающей модели должно быть 5-8 выстрелов. На этих картинках вы должны показать все, на что вы способны. Если у вас уже есть несколько фотографий, сделанных одним и тем же фотографом, попробуйте поработать с другими фотографами. Прелесть фотографии в том, что на фотографиях может быть сложно измерить рост, если только вы не стоите рядом с чем-то, что позволяет измерить масштаб.

    2. Сделайте себя заметным. В Интернете вы найдете примеры модельных портфелей. Они помогут вам понять, как вы должны себя преподнести, но также подскажут, как выделить свое портфолио. Попробуйте добавить качественный снимок своего любимого хобби. Например, если вы любите готовить, включите в портфолио вашу фотографию на кухне.

      • Фото должны быть разными, в том числе личные фото.
      • Добавьте фото, демонстрирующее ваши навыки и дающее понять, что ваш невысокий рост вас не беспокоит.Например, вы умеете гримасничать. Это даст агентствам понять, что вы умеете работать, и рост не играет важной роли.
      • Иногда агентства обращают внимание на специальные личные фото.
    3. Подготовить пакет документов. Печать фотографий в высоком разрешении … У всех агентств свои предпочтения по размеру: одним нужен большой, другим — маленький. Обязательно укажите следующую информацию:

      • Имя, адрес, контактные данные
      • Краткое описание опыт и цели в модельном бизнесе
      • Описание умений и навыков, в том числе владение иностранными языками, актерский и вокальный опыт и так далее.
  • Считается, что модели обязательно должны быть высокими. Однако некоторые из самых успешных супермоделей мира за последние десять лет по таким параметрам не отличаются. Например, рост Кейт Мосс на самом деле всего 172 см. Некоторые модели стали появляться для всемирно известных журналов, имея еще более низкий рост. Однако с помощью правильной работы фотографов этот факт не так заметен.

    Многим невысоким известным моделям удалось доказать, что высокий рост не всегда является залогом успеха в мире моды.Им удалось не только быть заснятыми самыми успешными фотографами и получить отличные кадры, но и участвовать в показах на подиуме в течение не одной Недели моды.

    Девон Аоки — 165 см

    В 16 лет Девон Аоки стала лицом Versace и заменила непревзойденную Наоми Кэмпбелл, несмотря на то, что ее рост был крайне необычным и нетипичным для моделей. После подписания контракта с ее первым модельным агентством в возрасте 14 лет Девон Аоки нашла признание, успех и спрос как ученица Кейт Мосс.Она уже четыре года является лицом косметики Lancome. В список ее работ также входят коллаборации с Chanel, Moschino, Hugo Boss, YSL и Fendi.

    Ева Пигфорд — 165 см

    Победительница третьего сезона «Следующая топ-модель Америки» Ава Пигфорд сменила имя на Ава Марсилль сразу после того, как начала работать над своей актерской карьерой. Она одна из самых низких известных моделей. Ее рост всего 165 см. Однако ей удалось стать моделью для DKNY. Девушка также появилась во многих модных журналах, от Elle до Essence.

    Twiggy — 167 см

    Самая известная супермодель 60-х тоже была очень коротышкой. Большое признание Твигги пришло после того, как она была объявлена ​​«Лицом 66 года» в Daily Express, после чего она появилась на 13 модных показах всего за год. Более того, многие выпуски журнала Vogue не обошлись без этой модели. Она работала с некоторыми из самых популярных и востребованных модных фотографов в мире. А потом Твигги успешно перешла к пению и актерскому мастерству.

    Дженни Симидзу — 167 см

    Дженни Симидзу, известная своими показами для Calvin Klein, — одна из самых низких известных моделей. Ее карьера также включала показы мод Жан-Поля Галтье, Тьерри Мюглера, Banana Republic и Донны Каран. Она принимала участие в таких модных телешоу, как «Следующая топ-модель Америки» и «Сделай меня супермоделью».

    Летиция Каста — 167 см

    Одна из самых известных французских супермоделей Летиция Каста прославилась в 15 лет.При этом сразу стала известна не только как модель, но и как актриса. В ее портфолио модные показы для Louis Vuitton, Vivienne Westwood, Ralph Lauren, Roberto Cavalli и многих других домов моды. Она появлялась на обложках Vogue, Elle, Cosmopolitan и с 1998 года является представителем косметического бренда L’Oreal Paris.

    Одри Марни — 167 см

    Другой французской моделью, которая позже стала актрисой, была Одри Мерни.Она одна из самых маленьких известных моделей. Модель прославилась благодаря работе с Calvin Klein и Versace. Также она снималась на обложках журналов Elle и Vogue. Одри Мерни также работала с некоторыми из самых известных мировых модных фотографов. Это Жан-Батист Мондино и Стивен Майзель.

    Джози Маран — 167 см

    Еще одной моделью, которая имеет нетипичный для этой профессии рост, но сумела добиться небывалой известности и успеха, стала Джози Маран.Она появилась на обложке журнала Glamour в 20 лет. Затем последовали предложения от еще двух компаний. Она также наиболее известна тем, что три года подряд появлялась в Sports Illustrated Swimsuit Issues. Но максимальная известность пришла к Джози после подписания многолетнего контракта с Maybelline.

    Либерти Росс — 167 см

    Британская красотка — одна из самых известных коротких моделей. Ее рост всего 167 см, но девушке удалось успешно и плодотворно поработать с одними из крупнейших брендов модного бизнеса.Ее ценили многие модные дома, от Burberry и Dior до Эмануэля Унгаро и Джимми Чу. Она также была удостоена наград «Модель года 2000» и «Elle Style Awards». После этого в модельной карьере последовал трехлетний перерыв, чтобы посвятить свое внимание и время собственной семье. Однако после возвращения Росс не смогла повторить свой предыдущий успех и снова вернуться на позиции самых популярных моделей.

    Лидия Хёрст — 169 см

    Светская львица и богатая наследница Лидия Херст также добилась успеха в мире моды, несмотря на ее необычный рост в индустрии моды.Она работала с крупными брендами, например с Prada, Louis Vuitton, DKNY и Roberto Cavalli, а также появлялась на обложках Vogue в международных модных журналах.

    Селита Эбанкс — 169 см

    В качестве модели Victoria’s Secret с 2005 по 2009 год Селита стала одной из самых востребованных моделей. Сегодня она одна из самых известных младших моделей, а в 2008 году ей удалось стать 12-й самой высокооплачиваемой супермоделью в мире. Ее работа связана с фотосессиями для DKNY и Abercrombie & Fitch.Супермодель также появилась в выпуске Sports Illustrated Swimsuit Issue в 2007 году, что сделало ее еще более популярной.

    16К40РФ3, 16Р50Ф3 и др.

    Также на заводе освоено производство современных токарных центров с числом координат от 4 до 8, наклонных токарных станков с ЧПУ 1П756ДФ3 и горизонтальной компоновки, трубопрокатных станков 1А983, 1Н983 — для обработки концов труб диаметром до 460 мм, точения круга. , токарная обработка валков, станки для обработки глубоких отверстий и др.


    История токарно-винторезного станка 165

    IN 1953 г. Запущен в производство первый станок 165-й серии — макет (диаметр обработки — Ø 1000 мм).

    Серийное производство станков: 1М65, 1Н65.


    165 Универсальный токарно-винторезный станок. Назначение и сфера применения

    Станок токарно-винторезный модели 165 предназначен для обработки деталей средних и крупных размеров, в условиях единичного и мелкосерийного производства … На станке можно выполнять внешнее и внутреннее точение, в том числе точение конусов, растачивание, сверление и нарезание резьбы. — метрические, модульные, дюймовые и шаговые).

    Технические характеристики и жесткость конструкции станины, каретки, шпинделя станка позволяют в полной мере использовать возможности работы на высоких скоростях резания фрезами из быстрорежущей стали или оснащенными твердосплавными пластинами при обработке деталей из черных и цветных металлов. -черные металлы.

    Принцип работы и конструктивные особенности станка

    Опора станка имеет механическое движение верхней части, что позволяет точить длинные конусы. Обточка коротких конусов также выполняется перемещением верхней части суппорта.

    Изменение скоростей подачи и установка шага нарезанной резьбы осуществляется переключением шестерен коробки подачи и настройкой гитар сменных шестерен.

    Штангенциркуль имеет быстрое перемещение в продольном и поперечном направлениях, которое осуществляется индивидуальным электродвигателем.

    Станок предназначен для обработки черных и цветных металлов на высоких скоростях резания инструментом из быстрорежущей стали и твердых сплавов.

    Коробка подачи закрытого типа обеспечивает нарезание стандартной резьбы.Точная резьба нарезается с помощью сменных шестерен, минуя коробку подачи.

    Изменение числа оборотов шпинделя и скорости подачи суппорта осуществляется переключением шестерен редуктора и коробки подачи с помощью рукояток.

    Перемещение задней бабки и выдвижение пиноли осуществляется вручную поворотом маховиков.

    Класс точности станка H. Шероховатость обработанной поверхности V 6.

    Технические характеристики и жесткость станков позволяют в полной мере использовать возможности быстрорежущего и твердосплавного инструмента при обработке как черных, так и цветных металлов.

    Климатическое исполнение — УХЛ4 по ГОСТ 15150-69.

    Класс точности — Н по ГОСТ 8-82Е.


    Модификации токарно-винторезного станка 165

    165

    1Н65, 1Н65Ф1, 1Н65Г, 1Н65ГФ1 — Станок токарно-винторезный универсальный Ø 1000

    16К50, 16К50П — Станок токарно-винторезный универсальный Ø 1000

    1658, 1658 — Станок токарно-винторезный универсальный Ø 1000

    RT28608, RT539, RT53901, RT732, RT366, RT731 — Универсальный токарно-винторезный станок Ø 1000

    Размеры рабочего пространства станка модели 165

    Посадочно-присоединительные базы токарного станка 165.Шпиндель

    Шпиндель токарно-винторезного станка 165

    Фотография токарно-винторезного станка 165

    Фотография токарно-винторезного станка 165

    Расположение узлов токарно-винторезного станка 165

    Расположение основных узлов станка токарного 165

    Спецификация узлов токарно-винторезного станка 165

    1. Кровать 1А64.01 — Для РМЦ-2800; (165.21 Для РМЦ-5000)
    2. Передняя бабка — 165.02
    3. Передняя бабка задняя — 165,03
    4. Суппорт — 165.041
    5. Каретка — 165.05
    6. Фартук — 1А64.06
    7. Коробка подачи — 1А64.07
    8. Шестерни сменные — 165.08
    9. Картридж — 165.09
    10. Люнет 165.10
    11. Охлаждение — 1А64.14
    12. Ограждение — 1А64.16
    13. Защитный патрон — 165,19
    14. Люнет — 165.20
    15. Электрооборудование — 165.80
    16. Электропроводка: — 1А64.81 для РМЦ-2800 (165,81 для РМЦ-5000)

    Расположение органов управления токарным станком 165

    Перечень органов управления токарно-винторезным станком 165

    1. Ручки для настройки скорости шпинделя
    2. Ручки для настройки скорости шпинделя
    3. Ручки для настройки скорости шпинделя
    4. Ручка для установки нормальной и негабаритной резьбы
    5. Рукоятка для установки правой и левой резьбы
    6. Ручка для выбора вида работы (резьба или подача) и типа резьбы
    7. Ручки для настройки величины подачи и шага резьбы
    8. Ручка для установки скорости подачи, шага резьбы и прямого поворота ходового винта
    9. Ручки для настройки величины подачи и шага резьбы
    10. Ручка для настройки типа работы (резьба или подача)
    11. Кнопка остановки (дубликат)
    12. Кнопка «Назад» шпинделя (дубликат)
    13. Маховик для ручного перемещения каретки
    14. Кнопка прямого хода шпинделя
    15. Кнопка остановки
    16. Рычаг для закручивания гайки ходового винта
    17. Кнопка «Назад» шпинделя
    18. Рукоятка для управления механическими перемещениями каретки и каретки
    19. Кнопка включения быстрых ходов каретки и опоры
    20. Задний велосипедный ручной ролик
    21. Рукоятка упора задней бабки
    22. Толкатель стопора шпинделя задней бабки с пинолью
    23. Маховик для быстрого перемещения пиноли задней бабки
    24. Рычаг для медленного или быстрого перемещения пиноли задней бабки
    25. Плинтус задней бабки
    26. Винт поперечного перемещения задней бабки
    27. Ручка блокировки пиноли задней бабки
    28. Рукоятка для ручного перемещения слайда резца
    29. Выключатель местного освещения
    30. Ручка для поворота и крепления режущей головки
    31. Рукоятка для ручной поперечной подачи суппорта
    32. Входной переключатель
    33. Кнопка шпинделя «Прерывистое вращение»
    34. Кнопка «Вперед» шпинделя (дубликат)
    35. Кнопка «Пуск» охлаждения
    36. Кнопка «Стоп» охлаждения
    37. Кнопка автоматического отключения

    Кинематическая схема токарного станка модели 165

    Блок-схема станка 165 (с кинематической схемой 2)

    Кинематическая схема токарно-винторезного станка 165

    Основное движение приводится в движение электродвигателем через клиноременную передачу.

    Коробка передач сообщает шпинделю 24 различных скорости прямого и обратного вращения через кинематические цепи в соответствии с таблицей. 4.

    Шпиндель реверсируется электродвигателем.

    На вал IX редуктора вращение передается от шпинделя через шестерни 21-22, 26-27 или от вала V (при увеличении шага в восемь раз) через шестерни 16-24, 23-22, 26 -27. Таким образом, шар IX совершает один или восемь оборотов за один оборот шпинделя.

    Блок шестерен 25 и 28 предназначен для изменения направления движения каретки при нарезании резьбы.

    Движение на коробку подачи передается от вала IX через сменные шестерни 30-32-31.

    Коробка подачи сообщается с суппортом через муфту свободного хода, ходовой вал XXIII и механизм 32 продольной и поперечной подачи.

    Расчет кинематической цепи продольной и поперечной подачи осуществляется по формуле

    i = i см * i c.п * я ф

    i см — передаточное число сменных шестерен;

    и к.п. — передаточное число коробки подачи;

    i f — передаточное число фартука.

    Кинематические цепи, по которым осуществляется подача, приведены в таблице. 5 для кормового ящика и в табл. 6 для фартука.

    Заправка резьбы осуществляется посредством кинематических цепей подающего ящика, приведенных в табл. 7. Кроме того, нарезание резьбы может выполняться путем прямого соединения ходового винта со сменными шестернями, выбирая соответствующий i см (см. Таблицу 24).Диапазон подачи и резьбы расширен за счет восьмикратного увеличения шага.

    Перечень деталей, кинематическая схема (см. Рис. 4) приведена в таблице. 8, а исправленные шестерни — в таблице 9.

    Краткое описание станка токарно-винторезного типа модель 165

    Станина

    Станина — это основная сборочная единица, на которую устанавливаются все остальные сборочные единицы и механизмы станка.

    На верхней части станины расположены три призматические направляющие, из которых передняя и задняя являются основанием каретки, а средняя — основанием задней бабки.

    Внутри станины расположены наклонные люки для отвода стружки и охлаждающей жидкости в сторону, противоположную рабочему месту.

    Под левой головной частью станины имеются ниши, в одной из которых установлен электродвигатель главного привода, а в другой — электронасос охлаждения с резервуаром для охлаждающей жидкости. Желоб для сбора теплоносителя выполнен монолитным с корпусом рамы.

    С правой стороны рамы, на передней стенке, расположен кронштейн со встроенными опорами ходового винта и ведущего вала и быстродействующий редуктор опоры с фланцевым электродвигателем.

    Для предотвращения провисания ходового винта и главного вала машина с RMC 5000 имеет две подвески.


    Передняя бабка токарно-винторезного станка модели 165

    Передняя бабка токарно-винторезного станка 165

    Передняя бабка установлена ​​на левом изголовье станины, закреплена пальцами и привинчена.

    Корпус передней бабки вмещает:

    • коробка передач
    • шпиндель в сборе
    • шаг увеличения звена в восемь раз
    • механизм изменения направления движения каретки при нарезании резьбы
    • механизм установки скорости шпинделя
    • система смазки
    • электрический шкаф

    Шпиндель установлен на трех подшипниках качения, из которых передний и задний регулируются.

    Описание регулировки подшипников шпинделя см. В разделе «Регулирование».

    Установка числа оборотов шпинделя, а также настройка нарезания правой или левой резьбы нормального или увеличенного шага осуществляется перемещением шестерен вдоль шлицевых валов с помощью рукояток, расположенных на передней стенке передней бабки (см. Рис. 37 и Таблицу). 22).

    Шлицы вала и зубья шестерни закалены и отшлифованы.

    Включение ссылки увеличения шага возможно только при работе с перебором.

    Задняя бабка

    Задняя бабка перемещается по направляющим станины от механической коробки передач за счет вращения ролика 26 (см. Рис. 3).

    Передняя бабка крепится к станине двумя зажимами на трех болтах.

    Для жесткой фиксации в осевом направлении в задней бабке имеется упор, который с помощью ручки 27 вставляется в литые полости станины.

    Корпус передней бабки перемещается по мосту в поперечном направлении (см. Подраздел «Регулировка»).

    В пиноль передней бабки встроен вращающийся шпиндель, подшипники передней опоры которого регулируются гайками.

    Быстрое перемещение пиноли осуществляется маховиком 29, фиксация — ручкой 33.

    Медленное движение пиноли осуществляется рукоятками 31 через червячную передачу, которая приводится в действие рукояткой 30.

    Для сверления, зенковки и развертывания поворотом толкателя 28 необходимо включить зубчатую муфту, жестко соединяющую шпиндель с пинолью.

    Шпиндель задней бабки имеет паз для ножек хвостового режущего инструмента.

    При замене центра или инструмента пиноль необходимо вдвинуть в корпус передней бабки до упора. Затем толкатель выталкивает центр или инструмент из шпинделя.


    Суппорт и каретка

    Опора крестового типа имеет продольное перемещение вместе с кареткой по направляющим станины и поперечно по направляющим каретки. Оба движения выполняются механически (с рабочей подачей и с помощью быстродействующего механизма) и вручную.

    Резец скользит с четырехпозиционным держателем инструмента, перемещается вручную по направляющим поворотной части, которая может поворачиваться вокруг вертикальной оси на любой угол.

    Гайка винтовой пары поперечного перемещения суппорта составная и разделена регулировочным клином. Регулировка зазоров в направляющих каретки поворотной части, выполненная клиньями, при «винтовой паре поперечного» перемещения суппорта приведена в подразделе 2.4. «Регулирование».

    Фартук машинный

    Фартук закрытого типа со съемной передней стенкой (крышкой).

    Перемещение суппорта передается механизмом фартука от ведущего вала или ходового винта.

    Благодаря наличию в фартуке четырех электромагнитных муфт, управление механическим перемещением опорной группы сосредоточено в одной рукоятке 23 для управления механическими перемещениями каретки и опоры (см. Рис. 3), а также направлением движения. зацепление ручки совпадает с направлением подачи.

    Дополнительным нажатием кнопки 24 (см. Рис. 3), встроенной в рукоятку 23, можно включить быстрое перемещение суппорта в направлении наклона рукоятки управления (23).

    Благодаря обгонной муфте, встроенной в коробку подачи, возможно включение высоких оборотов при включенной подаче.

    Гайка ходового винта разрезная, она включается рукояткой 21 через кулачковое устройство.

    Имеется электромеханическая блокировка, предотвращающая одновременное срабатывание гайки ходового винта и подачи.

    В фартуке смонтирован предохранительный механизм сцепления, исключающий поломку машины при перегрузках. Его настройка приведена в подразделе 2.4. «Регулирование».

    Коробка передач

    Коробка подачи закрытого типа со съемной передней стенкой (крышкой).

    Механизм коробки подачи позволяет получить все подачи и обрезки ниток на станке, не прибегая к изменению настроек сменных шестерен.

    Отрегулируйте коробку подачи для подачи или заправки нити в соответствии с таблицей.23 и 24 в следующем порядке (см. Рис. 3 и рис. 38):

    • поверните ручку 10 в положение «выключено»
    • переведите ручку 14 в положение «ходовой винт» для нарезания резьбы или в положение «ведущий ролик» — для работы с подачей
    • поверните ручку 7 в одно из трех положений — «дюймовая резьба», «модульная резьба», «метрическая резьба или подача»
    • установить ручки 9, 12, 13 по таблице подач и ниток на требуемую резьбу или подачу, а для установки ручки 9 в нужное положение подвести соответствующий номер на ее диске под указатель;
    • поверните ручку 10 в положение «включено»

    При конфигурации для нарезания резьбы с высокоточным шагом, соедините зубчатые муфты ходового винта напрямую с приемным валом коробки подачи в соответствии с таблицей.25 (см. Рис. 39).

    Шестерни сменные

    На стенке передней бабки установлен комплект сменных шестерен с i см = 2/3, позволяющий принимать все резьбы и подачи, указанные в разделе «Паспорт» на станке.

    Конструкция механизма сменных шестерен предусматривает возможность установки других комплектов шестерен.

    Картриджи

    Станок оснащен четырехкулачковым несамоцентрирующимся патроном диаметром 1000 мм.

    Люнет

    Для обработки нежестких деталей станок оборудован двумя упорами — подвижной и неподвижной.

    Электрическая схема токарно-винторезного станка модели 165

    Схема подключения универсального токарно-винторезного станка 165

    Электрооборудование станка 165. Общие сведения

    На машине установлены следующие электродвигатели:

    • Главный приводной двигатель
    • электродвигатель быстрых перемещений каретки
    • электродвигатель охлаждающего насоса

    Электрооборудование машины запитано от сети переменного тока 380 В, 50 Гц.

    Цепи управления 24 В постоянного тока питаются от селенового выпрямителя D1 (однофазный мост, см. Рис. 14).

    Цепи управления 110 В переменного тока питаются от понижающего трансформатора.

    Лампа местного освещения 24 В питается от отдельного трансформатора.

    Все оборудование для управления электроприводами станка смонтировано в нише передней бабки и указано в таблице. 11.

    Управление электроприводами станка дистанционное, кнопочное и осуществляется (см. Рис.17):

    • с пульта управления на передней бабке — ПБ
    • с пульта на каретке — ПК
    • с пульта на фартуке — ПФ

    Электрооборудование станка подключается к электрической сети цеха с помощью вводного автоматического устройства (выключатель автомат1) ВА1, установленного на боковой стенке ниши передней бабки. Ввод осуществляется проводом сечением 10 мм2.

    Защита электродвигателей и цепей управления от токов короткого замыкания и перегрузок осуществляется автоматическими выключателями и тепловыми реле.

    Значения номинальных токов и номиналы вставок магнитных пускателей и реле приведены в таблице. 12, 13.

    Нулевая защита электрооборудования станка осуществляется открытием з. (замыкающие) блокирующие контакты в цепи питания магнитных пускателей и реле при пропадании напряжения в электрической сети мастерской.

    Характеристики токарного станка 165

    Название параметра ДИП-500
    (1д65)
    165 1м 65 1н65
    Основные настройки
    Класс точности по ГОСТ 8-82 H H H, P H, P
    Наибольший диаметр обрабатываемой детали над станиной, мм 1000 1000 1000 1000
    Наибольший диаметр обрабатываемой детали над суппортом, мм 620 600 600 650
    Наибольшая длина заготовки (РМЦ), мм 5000 2800, 5000 3000, 5000, 8000 1000, 3000, 5000
    Высота установленной фрезы, мм 45 х 45 50
    Наибольшая масса заготовки в центрах, кг 5000 5000 5000
    Шпиндель
    Диаметр сквозного отверстия в шпинделе, мм 100 85 85 128
    Наибольший диаметр зажимаемого стержня, мм 80 80 120
    Наибольший крутящий момент на шпинделе, кН / м 9,5
    Число шагов частот прямого вращения шпинделя 12 24 24 24
    Частота прямого вращения шпинделя, об / мин 4,25..192 5 … 500 5 … 500 5 … 500
    Размер внутреннего конуса в шпинделе КМ 6 100, 1:20 100, 1:20 100, 1:20
    конец шпинделя по ГОСТ 12595-72 1-15М 1-15М 2-15М
    Стандартный диаметр патрона, мм 1000
    Тормоз шпинделя есть есть есть есть
    Корм ​​
    Наибольшее продольное перемещение опоры РМЦ = 3000, мм 2520 2710 700, 2700, 4500
    Наибольшее поперечное перемещение опоры, мм 600 600 600
    Цена деления лимба при продольном перемещении, мм 0,1 0,1 0,1
    Цена деления лимба при поперечном перемещении, мм 0,05 0,05 0,05 0,05
    Наибольшее продольное смещение за оборот лимба, мм 10 50 50 50
    Наибольшее поперечное смещение за оборот конечности, мм 12 6 6 6
    Число ступеней продольной подачи 32 32 40
    0,225..3,15 0,20..3,05 0,20..3,05 0,05..3,05
    Пределы поперечной подачи, мм / об 0,114..1,6 0,07..1,04 0,07..1,04 0,017..1,04
    Наибольшая продольная сила резания Pz, кН 12 12 41
    Наибольшая поперечная сила резания Рх, кН 780 780
    Скорость быстрых перемещений опоры, продольной, м / мин 2,16 3 3
    Скорость быстрых перемещений опоры поперечная, м / мин 0,735 1 1
    Количество нарезаемых резьб, метрическая 22 44
    Пределы шагов нарезанной резьбы метрической, мм 1..14 1 … 120 1 … 120 1 … 120
    Количество нарезанных резьб, дюйм 36 31
    Пределы шагов нарезанной резьбы дюйм 2..28 28 … ¼ 28 … ¼ 28 … ¼
    Количество нарезанных резьб модульных 13 37
    Пределы шагов нарезки резьбы модульной 0,25..3,5 0,5 … 30 1 … 120 0,5 … 30
    Количество разрезов
    Продольные упоры переключения
    Поперечный упор
    Ножницы (верхняя опора)
    Наибольшее перемещение слайда резца, мм 240 240 240
    Цена деления лимба движения слайда резца, мм 0,05 0,05 0,05 0,05
    Число ступеней подачи 40
    Пределы продольной подачи, мм / об 0,017..1,04
    Скорость быстрого передвижения, мм / мин 1
    Наибольший угол поворота, градусы ± 90 °
    Цена одного деления угла поворота, градусов 1 °
    Задняя бабка
    Центр в шпинделе по ГОСТ 13214-79 Морзе 6 ​​ Морс 5 Морс 5
    Наибольший ход пиноли, мм 300 300 300
    Наибольший ход пиноли с установленным инструментом, мм 280
    Диаметр пиноли, мм 120
    Наибольшее перемещение пиноли в поперечном направлении, мм ± 30 ± 15
    Электрооборудование
    Количество электродвигателей на станке 1 3 4 3
    Электродвигатель главного привода, кВт 17 22 22 22
    Суппорт высокоскоростной электродвигатель, кВт 1,5 1,5 1,5
    Привод смазочного насоса Встроенный S12-54
    Насос охлаждения (помпа) PA-22 PA-22 0,12
    Суммарная мощность всех электродвигателей, кВт 23,62
    Размеры и масса станка
    Габаритные размеры станка (длина ширина высота) РМЦ = 2800.3000, мм 8000 х 1700 х 1620 5825 х 2100 х 1760 6140 х 2200 х 1760 6140 х 2200 х 1770
    Масса станка РМЦ = 3000, кг 11500 12500 12800 12800

    лучших моделей, созданных с помощью кондиционеров, дизайна и дизайна, созданных и созданных в Малийской области, которые работают на территории

    .

    16К40РФ3, 16Р50Ф3, атбп.

    Печатный станок с ЧПУ 1P756DF3 и удобная компоновка, трубопроводный станок 1A983, как вариант для трубопровода — Насадка на диаметр 460 мм, прокрутка, поворот, многоразовая пересылка бутылок и т.д.


    Произвести установку токарного станка 165

    SA 1953 г. Изготовлен из ika-165, который разработан специально для продукции — модели (диаметр изделия — Ø 1000 мм).

    Серийные токарные станки: 1m65, 1n65.


    165 Универсальный токарно-токарный станок. Лаюнина по адресу саклав

    Модель 165 токарно-винторезных станков разработана для обработки больших и малых объемов, а также кондиционеров и малых размеров. Он может создавать панели и панели с конусами, скучными, простыми и быстрыми настройками — сукатан, модульный, большой и точный.

    Техника и катангия на каме, карвахе, веретене позволяет получить много возможностей, чтобы использовать или увеличить скорость на большой скорости. Найдите карбид, который поможет вам узнать о черных и цветных металлах.

    Принцип работы и дизайн

    Поддержка машины может быть механической обработкой этого материала, который обеспечивает большую длину конуса. Изготовление конусности изготовлено с помощью штангенциркуля.

    Выбор скорости подачи и выбор шага нарезанной резьбы осуществляется путем изменения передачи большого количества передач коробки подачи и настройки гитары на различных передачах.

    Штангенциркуль

    может быть быстро установлен на одном и том же направлении, а не на постоянном двигателе.

    Этот продукт разработан для обработки черных и цветных металлов с помощью различных инструментов, которые используются в высокоскоростных машинах и других металлах.

    Огромный корм для корма обеспечивает поиск потоковых ниток. Эти потоки используются с помощью папок с передачей, которая работает с коробкой подачи.

    Переработка двух сменных колес и суппорта корма осуществляется путем установки шестерен коробки передач и коробки передач с возможностью переключения между ними.

    Задняя бабка и гусиное перо вручную управляются с помощью маховиков.

    Tumpak na klase ng makina N. Шероховатость после механической обработки на ibabaw V 6.

    Технические и качественные материалы, которые вы можете использовать, чтобы получить какие-либо высокоскоростные и быстрые инструменты, позволяющие получать доступ к черным и цветным металлам.

    Климатическая установка — УХЛ4 по ГОСТ 15150-69.

    Тумпак на класе — Галоген по ГОСТ 8-82Е.


    Станок токарно-фрезерный 165

    165

    1N65, 1N65F1, 1N65G, 1N65GF1 — однослойный Ø 1000 без вырезки

    16K50, 16K50P — Ø 1000 однобортный с вырезом

    1658, 1658 — Однобортный Ø 1000, вырезанный из гулонга

    RT28608, RT539, RT53901, RT732, RT366, RT731 — униберсальный диаметр 1000, вырезанный из гулонга

    Токарный станок для создания моделей 165

    Посадка на базовый токарный станок 165.Шпиндель

    Токарно-винторезный станок 165

    Станок токарно-винторезный 165

    Станок токарно-винторезный 165

    Изготовление механических токарных станков 165

    Локализация узлов токарного станка 165

    Установка на токарно-фрезерных станках 165

    1. Кровать 1А64.01 — для РМЦ-2800; (165.21 для RMC-5000)
    2. Pangunguna sa передняя бабка — 165.02
    3. Передняя бабка задняя — 165,03
    4. Суппорт — 165.041
    5. Карвахе — 165,05
    6. Абрил — 1А64.06
    7. Корм ​​Kahon ng — 1A64.07
    8. Накапагпалит на шестерни — 165.08
    9. Картридж — 165.09
    10. Mapanatiling pahinga 165.10
    11. Пагламиг — 1А64.14
    12. Ограждение — 1А64.16
    13. Защитный патрон — 165,19
    14. Mapanatiling pahinga — 165.20
    15. Mga kagamitang elektrikal — 165.80
    16. Защита трубопроводов: — 1A64.81 для РМЦ-2800 (165,81 в РМЦ-5000)

    Управление токарным станком 165

    Список управления поворотом цикла 165

    1. Ручки для изменения положения
    2. Ручки для управления деталями
    3. Ручки для управления деталями
    4. Ручка для стандартной и соответствующей резьбы
    5. Humawak для просмотра каналов и потоков
    6. Ручка для перемещения резьбы (подачи резьбы) под углом
    7. Ручки для регулировки подачи с шагом резьбы
    8. Ручка для регулировки скорости подачи, шага резьбы и прямого поворота
    9. Ручки для регулировки скорости подачи на ведущей резьбе
    10. Ручка для перемещения трала (резьба или подача)
    11. Кнопка остановки (добленг)
    12. Пиндутан «Балик» на шпинделе (двойной)
    13. Маховик для мануфактуры
    14. Кнопка прямого хода шпинделя
    15. Кнопка остановки
    16. Сделать заказ для свинцового ореха
    17. Пуговица на шпинделе
    18. Humawak для контроля над картами и поддержкой
    19. Кнопка для быстрого использования на карвахе и поддержки
    20. Задний велосипедный ручной ролик
    21. Установка задней бабки
    22. Толкатель стопора шпинделя задней бабки с пинцетом
    23. Камот для быстрого использования с пером задней бабки
    24. Зажим для быстрого и легкого использования пиноли задней бабки
    25. Плинтус задней бабки
    26. Крестовина задней бабки турнильо
    27. Ручка блокировки пиноли задней бабки
    28. Используйте ручной скользящий резец
    29. Локальный переключатель на странице
    30. Humawak для чтения и ввода информации
    31. Используйте ручной суппорт с поперечной подачей
    32. Вход переключения
    33. Угловой шпиндель с прерывистым вращением
    34. Butarin ang «Ipasa» na pindutan (дубликат)
    35. Пиндутан на «Старт»
    36. Пиндутан на «Stop»
    37. Кнопка отключения Awtomatikong

    Кинематическая диаграмма моделируемой модели с вырезом на плоскости 165

    Угловая схема I-блока токарного станка 165 (без кинематической схемы 2)

    Кинематическая схема токарно-винторезного станка 165

    Этот двигатель оснащен механическим двигателем с использованием клинового ремня.

    Коробка передач с 24-мя вращениями и обратным вращением происходит через кинематическую цепь. 4.

    Шпиндель

    может быть заблокирован двигателем.

    На валу IX коробки передач, этот вал используется из шестерен 21-22, 26-27 или из V-образного вала (не имеет значения, как у других передач) через шестерни 16- 24, 23-22, 26-27. После того, как Ball IX будет заменен на другое веретено, вы сможете его заменить.

    Парни с 25 и 28 шестернями созданы для того, чтобы выполнять управление картами на пути.

    был создан в коробке подачи из бара IX через папскую шестерню 30-32-31.

    Кормление накидно на штангенциркуль на свободном ходу, XXIII в мире и на механизме фартука 32 и накачивает корм.

    Обработка кинематической цепи пахаба с поперечной подачей осуществляется согласно формуле

    i = i см * i c.п * я ф

    см — передаточное число, необходимое для передачи гулонга;

    и к.п. — передаточное число коробки подачи;

    i f — фартук передаточного числа.

    Кинематическая цепь, которую можно использовать для подачи корма, доступна на любой вкус. Коробка подачи 5 пунктов в любое время суток. 6 пунктов фартук.

    Threading основан на кинематической цепочке подачи корма, которую можно найти в любой момент. 7. Как показано на рисунке, эта резьба может быть использована с помощью прямого подключения ходового винта с папскими шестернями, который может быть изменен на один сантиметр (пример 24).Подача корма и потоки открываются легко и быстро на поле.

    Список элементов кинематической схемы (рисунок 4) можно найти. 8, и многие другие на шестерни — sa talahanayan 9.

    Созданная модель 165 на выбор торнильо

    Станина

    Эта камера позволяет использовать все ваши знания и механизмы.

    В этой камере есть все габайи в призме, когда ты харап и ликуран карвахе, а также задняя бабка.

    С помощью камеры можно получить результаты для обработки чипов и охлаждающей жидкости по прямому назначению.

    Могут быть ниши в разных местах камы, на каком-либо приводном электродвигателе с креплением, и где угодно — это электронасосный насос с резервуаром для охлаждающей жидкости.Желоб для сборки охлаждающей жидкости обеспечивает монолитную конструкцию рамы катавана.

    На любой раме, в комплекте, может быть кронштейн со встроенной опорой ходового винта на ведущем валу и быстрым редуктором, поддерживающим электродвигатель с фланцевым соединением.

    Чтобы установить провисание ходового винта и увеличить обороты, получается, что RMC 5000 может быть приостановлен.


    Раскрытие передней бабки моделирующего раскроя листа 165

    Передняя бабка токарно-фрезерная 165

    Передняя бабка устанавливается на каму, когда штифт крепится болтами.

    Передняя бабка pabahay имеет обозначение:

    • коробка передач
    • монтажный шпиндель
    • Ссылка на сайты всех без исключения
    • Механизм для управления работой с картами
    • Механизм настройки двухшпиндельного шпинделя
    • система смазки
    • электрический шкаф

    Шпиндель устанавливается на все подшипники качения, может быть установлен и установлен.

    Наслаждайтесь регулировкой скорости вращения шпинделя.

    Установка двух шпинделей, настройка параметров для установки канала или калибровки резьбы с нормальным шагом или с шагом шага, используется для передачи шестерен, которые могут быть использованы для вращения на валу. перед передней стенкой передней бабки (значение рис. 37 на Talahanayan 22).

    шлицев и зубчатых колес и зубчатых колес.

    Ссылки на ссылки, которые могут быть доступны только для разрушения.

    Задняя бабка

    Передняя бабка сделана с помощью механической коробки передач с помощью ролика 26 (изображение рис. 3).

    Передняя бабка накинута на камеру с зажимом с длинными болтами.

    Для того, чтобы работать с управлением, может быть установлен на задней бабке, он может быть выполнен в литых полостях камня с припасами 27.

    Катушка шпиндельной бабки создана в зависимости от того, какой она есть в директивах (включая часть «Regulasyon»).

    Пиноль передней бабки может иметь встроенный вращающийся шпиндель, подшипники с передней опорой, которые можно использовать на многих устройствах.

    Быстрая установка гусиного вала с ручным маховиком 29. Блокировка поворота — на 33.

    Может быть использован гусиное перо с использованием 31 червячной передачи, которая используется для обработки 30.

    Для использования, зенковка и установка на толкателе 28, позволяет использовать зубчатую муфту, которая может быть установлена ​​на шпиндель на перо.

    Шпиндель с задней бабкой может быть использован для зажимного приспособления с ручным управлением.

    Установите инструмент, чтобы вставить перо на головку бабки, подвешенную к нему. Запуск инструмента для работы с инструментами.


    Суппорт на karwahe

    Поддержка кросс-типа может быть использована в карвахе, где есть габай в каме и в поперечном направлении, в поперечном направлении.Этот способ приготовления является механическим (может использоваться для кормления и приготовления пищи) и вручную.

    Скользящий резак, предназначенный для работы с инструментом, может управлять поворотом, перемещаться по вертикальной оси в любое время.

    Гайка винта, соединяющая тормозной суппорт, является надежной и надежной в использовании клина.Установка зазоров в картах, поворотных элементах, изготовлении клинья, нанесение поперечных парезов, которые можно использовать в подсистеме 2.4. «Регуласён».

    Фартук из макина

    Фартук является сарадонгом, который находится на передней стене (такип).

    Установка суппорта изготовлена ​​из механического фартука из ведущего вала или ходового винта.

    Если установлены электромагнитные муфты на фартуке, управление механической группой поддержки осуществляется через 23 механизма управления механическими соединениями на картах и ​​вспомогательных фигурах.3), а также управление загрузкой по каналу управления.

    Благодаря тому, что это сделано на 24 (см. Рис. 3), на странице 23, вы можете быстро использовать поддержку в директиве управления контролем (23).

    Salamat в лабиринте, который есть на клац, в коробке для корма, что делает возможным кормление.

    Гайка ходового винта отсутствует, она накрыта 21 через устройство кулачка.

    Может быть электромеханическая блокировка, позволяющая активировать гайку ходового винта при подаче.

    Механизм сцепления изготовлен из фартука, который помогает сделать работу в лабиринте. Это можно сделать в подразделе 2.4. «Регуласён».

    Коробка передач

    Кормление ведется на переднем крае стены (такип).

    Усовершенствованный механизм механизма подачи, позволяющий создавать все каналы и потоки, которые можно использовать на хинди, позволяет изменять настройки различных передач.

    Использует корм для загрузки или просмотра на других языках. 23 at 24 sa sumusunod na pagkakasunud-sunod (tingnan ang igos 3 на рис. 38):

    • iikot ang hawakan 10 sa posisyon na «off»
    • или установите 14 на «ходовой винт» для резьбы или на «ведущий ролик» — для подачи
    • buksan ang hawakan 7 sa isa sa tatlong posisyon — «Pulgada na thread», «модульная резьба», «метрическая резьба на подаче»
    • установить 9, 12, 13 каналов и потоки на прямом потоке или потоке, и включить 9, 12, 13, чтобы найти номер на диске с указателем;
    • iikot ang hawakan 10 sa posisyon na «on»

    Капа, настраиваемая для потоковой передачи, включает в себя ходовой винт, имеющий ходовой винт с прямым переключением передач, на которое подается питание коробки передач на заднем плане.25 (рис. 39).

    Показать шестерни

    Передача папок с шестерней, которая может быть см = 2/3, позволяет добавлять все нити и подавать их в специальном разделе «Pasaporte», который можно установить и установить. передняя бабка.

    Дизайн механизма может быть использован с возможностью установки различных передач.

    Картриджи Mga

    Касама делает его апат на хинди, который накапливается на глубине 1000 мм.

    Тангальский

    Для просмотра хинди матибай на бахаги, они получают много мататагов на пахинги — письма и другие.

    Электронная схема модели 165 на платформе

    Угловая диаграмма универсального токарного станка 165

    Электричество не содержит деталей 165. Подробная информация

    Суммарный электродвигатель устанавливается на уровне:

    • приводной двигатель pangunahing
    • Электродвигатель
    • быстроразъемный на карвахе
    • двигатель насоса nagpapalamig

    Блок питания с питанием от сети переменного тока напряжением 380 В, 50 Гц.

    Цепь управления постоянным током

    24 подключена к выпрямителю D1 (однофазный, как показано на рис. 14).

    Цепь управления

    Ang 110 V создана из понижающего преобразователя.

    Локальный 24-вольтовый двигатель работает с легким транспортом.

    Все функции для управления электроприводом, которые можно установить на головку бабки и использовать на заднем плане. Labing isa.

    Управление электроприводом, созданным на Малайзии, включая пиндутан и исинасагаву (см. Рис. 17):

    • из панели управления на передней бабке — PB
    • из панели управления на карвахе — PC
    • mula sa панель управления с фартуком — PF

    Инструмент для изменения настроек, обеспечивающий подключение к сети устройства ввода (автоматический1 переключатель) BA1, который можно установить в нише передней бабки.Ввод осуществляется с помощью провода сечением сечением 10 мм2.

    Защита электродвигателя и цепи управления от токов короткого замыкания при перегрузке обеспечивает автоматический выключатель на тепловом реле.

    разрядов на одном уровне и во время работы магнитных пускателей и реле, которые можно использовать. 12, 13.

    Защита нулевой скорости обработки данных создается за счет использования функций.(Включите) установите контакты в цепи питания магнитных пускателей и реле, чтобы настроить все параметры сети.

    Пусковой токарный станок 165

    Пангаланский параметр ДИП-500
    (1д65)
    165 1м 65 1н65
    pangunahing параметр
    Тумпак на класе айон са ГОСТ 8-82 H H H, P H, P
    Лучшая обработка заготовки на карте, мм 1000 1000 1000 1000
    Лучшая заготовка для резки на направляющей, мм 620 600 600 650
    Угол высотой заготовки (RMT), мм 5000 2800, 5000 3000, 5000, 8000 1000, 3000, 5000
    Размер памутола, мм 45 х 45 50
    Лучшая обработка заготовки на станке, кг 5000 5000 5000
    Шпиндель
    Диаметр буташ са сулуд, мм 100 85 85 128
    Угол наклона зажимной планки, мм 80 80 120
    Последний результативный эффект на сулине, кН / м 9,5
    Двусторонние действия по прямому назначению 12 24 24 24
    Направление прямого вращения, об / мин 4,25..192 5 … 500 5 … 500 5 … 500
    Sukat ng panloob na gripo sa sulud КМ 6 100, 1:20 100, 1:20 100, 1:20
    Прядение шпинделя по ГОСТ 12595-72 1-15М 1-15М 2-15М
    Pamantayang стандартный патрон, мм 1000
    Тормоз шпинделя мерон мерон мерон мерон
    Magpakain
    Лучшая опора РМЦ = 3000, мм 2520 2710 700, 2700, 4500
    Максимальная поперечная ширина опоры, мм 600 600 600
    Halaga ng dibisyon ng paa na may paayon na paggalaw, мм хинди 0,1 0,1 0,1
    Halaga ng dibisyon ng paa na may nakahalang paggalaw, мм 0,05 0,05 0,05 0,05
    Последний вариант, который нужно изменить на любой другой стороне, мм 10 50 50 50
    Максимальное поперечное расстояние до любой длины, мм 12 6 6 6
    Как разобрать канал 32 32 40
    0,225..3,15 0,20..3,05 0,20..3,05 0,05..3,05
    Ограничение подачи корма, мм / об 0,114..1,6 0,07..1,04 0,07..1,04 0,017..1,04
    Самый лучший вариант для Pz, кН 12 12 41
    Последний накаленный пагпутол на пуверса Pх, кН 780 780
    Быстрая поддержка, пахаба, м / мин хинди 2,16 3 3
    Быстрая подвижная опора, поперечная, м / мин хинди 0,735 1 1
    Две нитки на гупитине 22 44
    Ограничение размеров резьбы по длине, мм 1..14 1 … 120 1 … 120 1 … 120
    В двух частях мира 36 31
    Ограничение резьбы резьбы 2..28 28 … ¼ 28 … ¼ 28 … ¼
    Двусторонняя резьба на модульной основе 13 37
    Ограничение нарезки резьбы модульное 0,25..3,5 0,5 … 30 1 … 120 0,5 … 30
    Два разных поля на гупитине хинди хинди хинди хинди
    Уход за рулем хинди хинди
    Уход за крестом хинди хинди
    Слайд резака (itaas na suporta)
    Максимальный размер скользящего резца, мм 240 240 240
    Угол наклона скользящего резца, мм 0,05 0,05 0,05 0,05
    Как взломать страницу 40
    Размер с ограничением подачи, мм / об 0,017..1,04
    Скорость резания, мм / мин 1
    Самое последнее слово, градус ± 90 °
    Значение угла наклона, градус 1 °
    Задняя бабка
    Центр по ГОСТ 13214-79 Морзе 6 ​​ Морс 5 Морс 5
    Лучшее перо, мм 300 300 300
    Лучшее перо с возможностью установки инструмента, мм 280
    Диаметр иглы, мм 120
    Наибольшее расстояние между пером в поперечном направлении, мм ± 30 ± 15
    Kagamitan sa koryente
    Двусторонний двигатель с двигателем 1 3 4 3
    Электродвигатель главного привода, кВт 17 22 22 22
    Суппорт с двигателем, работающим от двигателя, кВт хинди 1,5 1,5 1,5
    Привод смазочного насоса Itinayo sa S12-54
    Насосная бомба (насос) PA-22 PA-22 0,12
    Мощность двигателя, кВт 23,62
    Сукаты и напитки
    Sukat ng makina (taas ng lapad ng haba) RMTs = 2800.3000, мм 8000 х 1700 х 1620 5825 х 2100 х 1760 6140 х 2200 х 1760 6140 х 2200 х 1770
    Размер РМЦ = 3000, кг 11500 12500 12800 12800

    Этот инструмент для создания моделей — это лучший инструмент для датирования машины СССР, который позволяет получать информацию из далекого и маленького суката.Эта продукция экспортируется из множества бансов по всему миру. Токарно-винторезный станок 165 изготовлен из разных материалов и на хинди, а также на русском языке, особенно на хинди.

    Пагиранг

    Изготовлен для изготовления цилиндрических, конических и других элементов — плоских панелей и панелей, которые используются для обработки резьбы. Различные фрезы, развертки, сверла, зенковки, инструменты и инструменты используются для обработки двух различных заготовок.

    Пагтаталага

    Буквенно-цифровой индекс на токарном станке с лат. Номер 6 — указывает на латинскую высоту, номер 5 — высота (500 мм).

    Teknikal на катанговых машинах 165 Параметр
    Pag-indayog sa kama, мм 1 000
    Поперечная направляющая Pag-indayog sa, мм 650
    Отдаться на английском языке 3 000–10 000
    Угловой конец шпинделя передней бабки DIN 2-15М
    Диаметр цилиндрического отверстия выше, мм 128
    Как взломать свои дела 24
    Ограничение двойного шпинделя, об / мин 5–500
    Скорость пуска при подаче поддержки, м / мин 3
    Скорость отжима поддержки, м / мин 1
    Установить двигатель на заводе 22 кВт
    Последняя заготовка на станке, кг 8 000 (10 000)
    Pangkalahatang sukat ng makina (Д x Ш x В), мм 6 140 -… х 2 200 х 1 770
    Угол наклона, кг 12 800 — …

    Новый токарный станок 165

    Сейчас мы называем ипакилала на вас, когда вы говорите, как на каньанг, так и в другие данные, предназначенные для использования в негосио (длина 165 см), это хинди сумуко и напатунайян на каньянг сарили и на других языках. нан хинди мас масахол па, и кахит на мас махусай кайса са иба. Сделайте это в фотосессиях, сделайте снимки рекламы в мире.Трудолюбие и труд — Ирина Пушкарева, модель, которая мало интересуется Москвой, с большим количеством моделей Z’S.

    Ира, привет! Sabihin может быть похож на ваш сарили.

    — Камуста. Ако это 16 лет назад и это обычная песня батанг бабае? Сейчас он работает в педагогическом колледже с отделением хореографии. Создавайте икасиам на байтанге, награждая их умами в пааралан — натанто ко на наис конг, давая удовольствие ко.Bukod dito, pinangarap kong mag ukol ng mas raming oras sa pagmomolde ngigosyo. В соответствии с принципом, вы можете использовать его, чтобы узнать, как это сделать, на этом сайте. модельная школа — сумуко сила и, думаю, вы можете найти много учеников, работать с Славой Зайцевым Модельный дом. Dapat kong sabihin agad на хинди это naging madali.Далаванг буванг пагсасанай, кунг саан кинакайланган на маламан англ всего на дапат маламан не является профессиональным «паглалакад» на негосйо, является парэхонг орас на иса са наиболее пинакамахусай на каранасан са акинг бухай-пинакаманг и т. эти пагкабахала тунгколь на аксиоме сарилинг паг-унаследованы от сегодняшнего дня на 163 см хинди знают, где есть 175 см? Открытие — все это выполняется сродни действующим паа.Gayunpaman, это нака-он, все может быть pagtagumpayan. И это на самом деле — это одна из самых популярных моделей, которые позволяют избавиться от эмоций. И теперь вы можете найти его пасса-ламат на своей семье и гуро — кунг-вала-шила это хинди, и вы можете это сделать.

    Оо, са katunayan, много накасалай хинди только на mismong дао, кунди пати на рин на каньян капалигиран. Теперь, когда вы можете использовать функции, которые больше не нужны, это канонический, очень важный, вы можете сделать это так, как вам нравится, — вы можете выбрать любой параметр — вы можете выбрать любой из этих параметров.Многие удивительные страницы. Как вы думаете, когда ваш маленький танец, как вы думаете, помогает управлять накалом?

    — Marahil поддерживает катотоханан в оригинальном стиле, который создает модель, является панагинией. Хинди ко всему, что есть в детском саду, который представляет собой модельный рисунок. И теперь наши советы являются естественными в течение всего дня. Дагдаг па, от симуляции к ней наунаваан, на том, что подиум на хинди освещен — ты, от симулы, хинди, а также нахахарап в невозможном, наставлении на негосйо.Оо, вы можете наслаждаться множеством отливок размером до 165 см, пока не получится пананампалатая с использованием сарили — на большом катапатане, лаги-конг-алам на хилос-хинди, который можно использовать на «вика». Багаман, выше, подиум и подиум в течение всего периода времени является одним из самых известных — илав, илав, удары, накабихи, как это звучит на хинди, махахалата — это чувствует, что он делает, чтобы сделать это. Gayunpaman, создавая много маньяри, и вы можете найти много детей, сделать это на бухай, это язык мангьяяри, как вы можете сделать это, чтобы научиться танцевать много разных языков (и так далее) все, что угодно.

    Ира, находящаяся в огромном количестве людей, которые живут в негосудах. И очень важно, чтобы вы знали, как это сделать, на любой случай, если вы хотите, чтобы вы знали, как это сделать. Ano sa palagay mo?

    — О, ну, хорошо, что это может быть плохая работа, как и все, что происходит в мире друзей в мире. Sa pangkalahatan, laban ako sa dumi, tsismis. Когда вы слушаете музыку, вы можете увидеть ее, попробовать все, что вам нужно, и все, что вам нужно.

    Есть ли у вас кумиры, люди, которые делают из негосйо, когда они создают катумбы, которые вдохновляют вас?

    — Oo, siyempre, kung wala ito. Масасаби лучше всего помогает Кара Делевинь. Сия это круто, и это все, что вам нужно, это удивительно, если вы хотите использовать все возможности и идеи с камерой, а также с другими, а также с вдохновением в другие часы.Pinapanood ко рин может заинтересовать gawain ni Coco Roche — siya и kanyang ina kamangha-mangha, и perpekto niyang ginagawa ang kanyang trabaho. На панкалахатане, когда ты никогда не будешь любить ко, сасагутин ко: это мастер-класс от Коко и его личная работа с Кара?

    Ага! Baka gusto din nilang makausap ka balang araw! Науна на англ всех! Ира, сделайте это в течение последних лет, когда вам захочется.Ano ang naaalala mo?

    — Ну, вы можете наслаждаться своим любимым человеком в Баку. Чтобы узнать больше о «Модном приговоре» — хинди это очень удобно. Наслаждайся магией телефонного разговора во всех смыслах. Из-за того, что он коммерческий «Персональный манекен» для сикат на художника (на, са памамагитан нг параан, мукханг ако — марахил майинтиндихан мохе сино анг пинаг-уусапан натин).Он создает маникюр, чтобы создать настоящий манекен. Это потрясающий способ обучения для сродни тому, что он делает, чтобы научиться пилить на плоту. Gayunpaman, если вы хотите поговорить о личных переговорах с Москвой, они очень похожи, и они очень удобны, просты в использовании. Когда вы говорите, вы можете найти его все на хинди, если хотите, чтобы он чувствовал себя так, как вам нравится.

    Ира, теперь ты знаешь, что тебе нравится, когда ты саришь на 5 дней? Ганитонг — это накаливание на катанунган, наинтиндихан ко, нгунит на рин?

    — Kakaiba sapat, ngunit sa ilang kadahilanan nakita ko ang aking sarili bilang isang ina. Махал, когда ты найдешь баты. Багаман, так, может быть много салубов на этом: чтобы сделать много лучшего и сделать на любой другой бансе — Лаги, чтобы сделать это в Алеманье и Испанье (Махараджи, чтобы получить удовольствие), можно.Са панкалахатан, masasabi nating mas gusto kong huwag isipin ang susunod na mangyayari. Он дает множество сортов, и он очень хорошо помогает в ваших размышлениях о ваших любимых вещах — делает это очень хорошо.

    Иян ай сигурадо. Все, что вам нужно, это все, что вам нужно, это все, что вам нужно, это Diyos. Ира, когда вы знаете, как насчет детей на хинди, получающих удовольствие от паталастов, хинди хинди изображений, которые вы испытываете, есть только в моделях для создания персонажей?

    — Una sa all, nais kong sabihin: mga batang babae, magtrabaho sa your sarili.Получите удовольствие, когда захотите, когда захотите! Подумайте о ваших удобных, удобных, удобных для вас фотографиях, сделанных с помощью камеры, сделайте все возможное. И наши переговоры гарантируют вам! Gayunpaman, в течение многих часов, имеет значение в модели земли, которая может быть лучше, чем когда-либо, может быть любой другой, может быть больше и больше, чем «Tumatakbo Sa» в любом случае. Samakatuwid, kumunsulta в различных, профессиональных в различных языках.Лучшее, что вы можете сделать, это сделать, чтобы узнать, что делать, если вы хотите, чтобы это было ярким событием!

    не опубликовано, LAS VEGAS MODEL MANAGEMENT. Накапанаям Алина Судакова

    Почта: 2 287

    Кейт Мосс, Кара Делевинь, Летиция Каста — все эти удивительные достижения во всем мире, говорят, что они делают карьеру в негосудах. Sa tingin mo ba lahat sila ay matangkad, mahaba at payat? Перо хинди! Что ж, теперь, когда это сделано, они созданы для супермоделей, на халипе очень сильны.На странице 1.70, вы можете увидеть «о», как понять, что вам нужно, чтобы понять, как это сделать, или выбрать любой проект. Тали был в умопомрачительных патаках, новые модели были наиболее популярны на хинди, чтобы изменить свои мысли, кунди-патио, чтобы создать много негров на негров.

    Таас: 1,70. Это лучший вариант для вас: уна во всех, если вы с Кейт Мосс. =) Ngunit bago siya kumita ng isang «pangalan», nilikha ni Kate ang tinatawag na.Этот подарок для манипуляций с «героиновым шиком» и люминесцентными материалами, созданными Кельвином Кляйном, Louis Vuitton и Chanel.

    Таас: 1,73. Все, что вам нужно: это самая лучшая учетная запись в Instagram, которая позволяет пользователям общаться, общаться с друзьями, модными брендами Saint Laurent, Burberry, Fendi, Chanel и т. Д. шикат на татаке. Это приложение позволяет контролировать множество изображений и татаков.Tiniyak ni Kara на хинди пара rin niya alam Exaktong параметров, которые являются и важны, когда это синабихан siya na siya ay napakaliit для небольшого подиума.

    Таас: 1.71. Bakit Siya Sikat: американская модель, созданная в Maybelline, известна своим любимым классом, который помогает модникам в Tumblr. Вот только сейчас 1,71, это сделано для просмотра шоу Chanel (из круизной коллекции 2015 года), надев много очков Chanel.

    Таас: 1,70. Лучшее в: Джорджия является прекрасной рок-музыкой с Миком Джаггером и современной моделью Джерри Холла. Sumunod siya sa yapak ng ina, sa kanyang medyo katamtaman na tangkad. Узнайте больше о любимых моделях Fendi, Louis Vuitton и Chanel.

    Таас: 1.65. Последняя версия: Лучшая модель в мире. Теперь вы можете узнать о любимых вещах Chanel и Versace.

    Taas: 1.69 … Значение: больше, чем кажется на глаза Victoria’s Secret, Louis Vuitton, Roberto Cavalli и другие татаки, в том числе каньанг, который используется в танцах, с помощью Летиции. множество моделей, созданных Доминико Дольче и Стефано Габбана.

    Это модель, хинди может управлять матангкад, паят и каая-айя. Каллаалакиан и кабабаихан с 165 сантиметрами и на ибабе могут быть очень важны, если вы хотите узнать больше о своих словах и словах.В мировой моде, матрасы и платные модели содержат потрясающие фотографии, которые вы можете найти для каждого из них. Получите удовольствие от ваших лаков, которые вам нравятся, и вы можете их найти.

    Mga Hakbang

    Паано мапапансин

      Kilalanin ang litratista. Вы можете увеличить объем трафика, сделать его более интересным. Лучший багай поможет вам научиться писать фотографии и создавать свои книги.Для того, чтобы сделать выстрел, как сделать это лучше всего.

    • Доступ в Интернет для людей с ограниченными возможностями.
    • Вы можете использовать кольцо для чтения, которое вам нужно.
  • Предоставить доступ к свободным гражданам. OO, вы можете сделать снимки крупным планом. Это ваш выбор, который вы узнаете, как создать новую модель.Сделайте это с помощью лучшего качества фотографий, которые возможны. Узнайте больше о литературе с переводом на русский язык.

    • Литературная печать нескольких фотографий (когда она работает на определенном уровне), и она доступна на вашем сайте, чтобы выбрать фотографии для просмотра.
    • Вы можете создавать фотографии в лабораториях и в студии. Pareho silang makatulong sa your na makahanap ng trabaho kung tapos na sila of the propesyonal na literatista.
  • Получить информацию о различных страницах. Наслаждайтесь успехами в промышленности и в каждой из моделей, которые нужны для оплаты. Получите возможность получить доступ к контактам, получить информацию о местных сообщениях в Интернете. Лучше всего, что вы ищете, чтобы узнать, как это сделать.

    Получить доступ к странице Pumunta ka doon mismo kung nababagay sa iyo. Сделайте это лучше, чтобы узнать больше о личных вещах. Сделайте встречу и узнайте больше о фотографиях. Воспользуйтесь своим выбором, чтобы сделать это нужно делать с рекомендациями, принятыми в ваших руках. Отправляйте электронную почту в любое удобное для вас время.

    • Получение снимков из разных катаванов или других снимков, которые несут многие люди.
    • Maging propesyonal. Вы можете отправлять сообщения электронной почты, создавать изображения фотографий.
    • Сабихин на своем пути в ваш каранасан на страничке или на вашем караоке на страничке.
    • Хинди может читать на всех языках.
  • Создайте веб-профиль в моделе. Создайте специальный сайт с базой данных для моделей и получите доступ к моделям. Создание естественных сайтов совершенно бесплатно.Вы можете найти свои сарили и узнать, как они работают. Создавайте матапат для ваших друзей и детей.

    • Вы можете использовать много разных параметров, используя свой параметр, который не знает, что делать с вашим катапатаном. Mayroong trabaho for all.
    • Необычный сайт представляет собой http://www.modelmanagement.com/.
  • Люминесцентный светильник. Это очень красивый хинди, который дает все, что угодно, на языке негосйо, наносится на легкую легкую. Это может быть ваш любимый язык, когда вы его любите. Хинди работает, чтобы работать с капиталом, чтобы управлять моделями, но не делать этого. Kung nakatira ka sa isang maliit na bayan on a nayon, isaalang-alang ang paglipat sa kahit na ang best na pangunahing lungsod.

    • Халимбава, накатить к Владимиру, прийти в Нижний Новгород.
  • Получите любое движение в режиме моделирования. С симуляцией языка, может быть создан уникальный для вашего портфолио. Получите любое сообщение на хинди, которое поможет вам понять мораль. Работа в компании работает с потенциальным работодателем, который не знает, как работать с моделями.

    • Marahil позволяет получать изображения отдельных изображений на катаванах.Естественный поиск, индивид-бахаги катавана (халимбава, камай) очень интересен.
    • Вы можете стрелять по кольцу для каталога. Для каталогов, многие из них, которые вы можете использовать, очень эффективны для того, чтобы узнать, как их использовать в обычных условиях.

    Paano lumikha ng isang портфолио

    1. Magpasya kung aling trabaho ang interes mo. В режиме реального времени, вы можете увидеть множество траекторий для людей с большим интересом.Коллекция от кутюр доступна только для детей и взрослых, где есть все, что угодно. Сделать все, что нужно, чтобы узнать, как это сделать:

      Создание фотографий. Модель позволяет сделать 5-8 выстрелов. В этом приложении вы можете использовать все, что вам нужно. Вы можете создавать множество фотографий, которые показывают литературных специалистов, слушают их на всех языках.Этот удивительный текст может быть использован махирапом, чтобы научиться работать с изображениями, которые вам нравятся.

    2. Глядя на свои сарили. В Интернете позволяет создавать модели портфолио. Tutulungan ka nila na maunawaan kung paano mo dapat iharap ang your sarili, ngunit tutulungan ka rin nilang maunawaan, kung paano mo malalaman своего портфолио.Сделайте снимок вашего любимого снимка. Халимбава, который умеет работать с людьми, создает фотографии из вашего портфолио.

      • Фотоальбомы являются открытыми, позволяют делать личные фотоэлементы.
      • Показать фотографии, которые помогут вам увидеть и сделать, что вы услышите на хинди, сделайте это на вашем языке. Халимбава, алам мо кунг паано магнгиси. Это говорит о том, что все, что вам нужно, и это очень много на хинди.
      • Minsan binibigyang pansin of the special personal narawan.
    3. Получить пакет документов. Распечатать фотографии в высоком разрешении. Все, что вам нужно, могут быть созданы для всех: каждый из них имеет малаки, а также другой. Siguraduhing isama ang sumusunod na info:

      • Pangalan, address, detalye ng contact
      • Загрузка каракулей и схем на английском языке
      • Публикации касанаян, кабины касанаян в баньяге, караоке-на-арте и бокале, и других странах.
  • Entretien et Réglages d’un Freecoaster

    Комментарий на бесплатном горке démonter / entretenir et faire son réglage de gap!

    ОПРЕДЕЛЕНИЕ: Il permet de ne pas entraîner les pédales lors de la rotation inverse de la roue arrière. Il est utile pour les Flatlandeurs pour faire des figure sans gènes des pédales, and pour les streeteurs pour faire de la marche arrière (fakie) sans worn à pédaler. Mécaniquement, il s’agit d’une roue libre interne débrayable.

    UN FREECOASTER QUI FONCTIONNE ET DONT LE GAP VOUS VOUS УДОБНО !! PAS BESOIN DE LE DEMONTER 😉

    ЛЕКСИК:

    1. Ax + Tetine (доступны ici)
    2. Драйвер (доступный ici)
    3. Cloche (доступные ici)
    4. Roulements (disponible ici voir le numéro dessus)
    5. Драйвер Cone coté oppo (доступные ici)
    6. Зазор Grande Rondelle
    7. Rondelle de réglage gap x3 (disponible ici) внимание au diamètre interne de votre ax et bien prendre les rondelles qui correde au model du moyeu.
    8. Rondelle écrou
    9. Contre écrou moyeu
    10. Rondelle pour écrou de serrage de roue

    voici un systeme classique freecoaster à tétines


    Vidéo / Démontage / Graissage

    Необходимые аксессуары: Kit Clés allen disponible ici / Kit Clés à Cones disponible ici

    • Moyeu avec un systeme Type KHE (Colony, Primo, Demolition, Foundation, Flybikes / Trebol,


    ЗАЗОР ЗАЗОР

    Voici une fiche explicative de la position des rondelles pour le réglage de votre Gap

    Определение: Distance de réponse de la pédale lors l’enclenchement du moyeu au moment du pédalage ou du mouvements des manivelles en fackie.


    VERIFICATION DE L’ETAT DES TETINES / DE L’AXE ET LA CLOCHE

    il faut que les tétines sur l’axe soit dans un état безупречно, généralement c’est ce qui cause un gap aléatoire sur votre freecoaster. (доступный ici)

    Pour les systèmes plus récents sans tétines on regarde l’état de l’axe, des roulements, de la cloche avec aussi une graisse propre et en Quantité.

    Система EZRA / SALT

    Le Système le plus fiable reste celui que ezra ou maintenant SALT использовать avec le trapez, simple et léger, pas de problème de gap aléatoire car pas tétine 😉

    Pour le réglage du gap voici les rondelles

    Система WETHEPEOPLE Hybrid

    Системная планетарная революция BSD

    Merci de votre lecture si besoin de plus d’infos, nous contacter!

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
