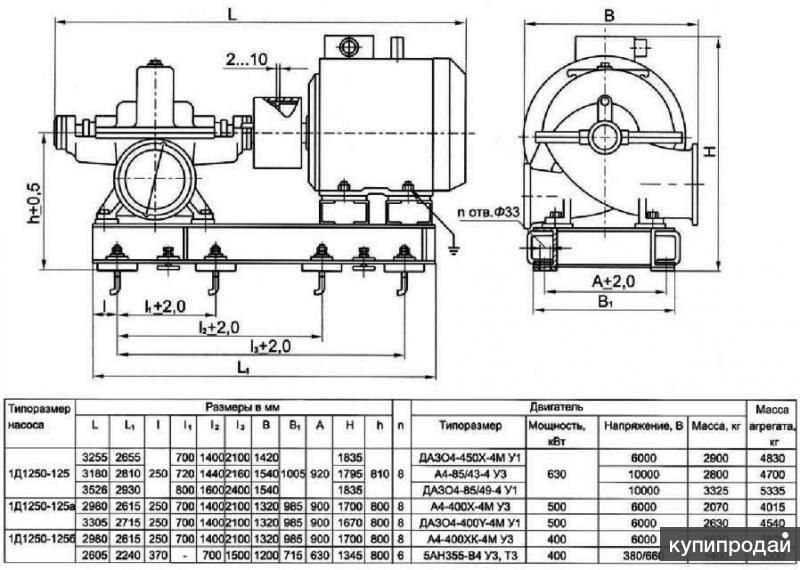

Насосы 1Д, Д — характеристики и габаритные размеры.

Конструкция : горизонтальные, центробежные, одноступен­чатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа.
Материалы проточной части насосов: рабочее колесо — чугун СЧ20, вал — Сталь 45.
Уплотнение вала: двойное сальниковое.
Насосы типов Д, 1Д применяются для перекачивания воды на насосных станциях городского, промышленного водоснабжения.

Перекачиваемые среды:

• вода и жидкости, сходные с водой по вязкости и химической активности;
• температура перекачиваемой жидкости — до +85°С;
• допускаемые абразивные включения: содержание по массе — не более 0,05%, размер — не более 0,2 мм.

Допускаемая высота всасывания — от 2,5 м до 6,5 м.

Прайс-лист на насосы Д, 1Д
Предлагаем скидки на насосы 1Д500, 1Д630, 1Д800, 1Д1250, 1Д500-63, 1Д800-56, 1Д630-90, 1Д1250-63, 2Д2000-21.

Продажа насосов осуществляется со склада в Москве.
Старые марки насосов 1Д (в настоящий момент не выпускаются) — Д500-65, Д800-57, Д630-90, Д1250-65

Для просмотра подробных характеристик щелкните на марку насоса (откроется в новом окне).

Типоразмер насоса	Параметры			Параметры эл-двигателя			Размеры, мм	Dу	Dу1	Масса
	Подача м3/ч	Напор м	Кавит. запас М	Марка	Nд, кВт	n, об/мин	L х B х H	мм	мм	кг
Д200-36	200	36	4,3	АИР200М4	37	1450	1625х799х835	150	125	800
Д200-36а	190	29,7	5,3	АИР180М4	30	1450	1500х799х790	150	125	715
Д200-36б	180	25	6	АИР180S4	22	1450	1422х799х730	150	125	645
1Д200-90	200	90	5,9	АИР250М2	90	2900	1727х557х850	150	100	780
1Д200-90а	180	74	5,7	АИР250S2	75	2900	1687х530х850	150	100	740
1Д200-90б	160	62	5,5	АИР225М2	55	2900	1582х530х815	150	100	605
1Д250-125	250	125	6	АИР315S2	160	2900	2007х895х965	150	100	1245
1Д250-125а	240	101	6,4	АИР280М2	132	2900	1952х865х895	150	100	1195
1Д315-50	315	50	6,5	АИР250S2	75	2900	1687х600х880	200	150	821
1Д315-50а	300	42	6,7	АИР225М2	55	2900	1582х600х840	200	150	662
1Д315-50б	220	36	6,8	АИР200L2	45	2900	1572х600х830	200	150	587
Д320-50	320	50	6,5	АИР250S4	75	1450	1750х966х890	200	150	1112
Д320-50а	300	39	6,7	АИР225М4	55	1450	1654х640х900	200	150	968
Д320-50б	260	29	6,8	АИР200L4	45	1450	1664х640х885	200	150	853
1Д315-71	315	71	6,5	АИР280S2	110	2900	1912х600х880	200	150	1170
1Д315-71а	300	63	7	АИР250М2	90	2900	1727х600х880	200	150	857
1Д500-63	500	63	4,5	АИР315S4	160	1450	2435х900х1050	250	150	1650
1Д500-63а	450	53	4,8	АИР280М4	132	1450	2360х890х1020	250	150	1596
1Д500-63б	400	44	5	АИР280S4	110	1450	2320х890х1020	250	150	1520
1Д630-90	630	90	5,5	ДАВ-315-4У3	315	1450	2555х1000х1085	250	200	2432
1Д630-90	630	90	5,5	АИР355М4	250	1450	2555х1000х1085	250	200	2352
1Д630-90а	550	74	5,8	АИР315М4	200	1450	2475х1040х1100	250	200	1685
1Д630-90б	500	60	5,9	АИР315S4	160	1450	2440х1040х1100	250	200	1627
1Д630-90	500	38	5	АИР315М6	132	980	2930х1210х1520	250	200	1505
1Д630-90а	470	30	5,1	АИР280S6	75	980	2550х1000х1150	250	200	1562
1Д630-125	630	125	5,5	А4-400ХК4	400	1450	2705х1320х1580	250	150	2970
1Д630-125а	550	101	5,6	ДАВ-315-4У3	315	1450	2185х795х1115	250	150	2735
1Д630-125б	500	82	5,7	АМН315М4	250	1450	2205х710х1000	250	150	2060
1Д800-56	800	56	5	АИР315М4	200	1450	2470х1040х1100	300	200	1660
1Д800-56а	740	48	5,1	АИР280М4	132	1450	2362х935х1065	300	200	1552
1Д800-56б	700	40	5,2	АИР280S4	110	1450	2362х935х1065	300	200	1520
1Д1250-63	800	28	5,5	АИР315S6	110	980	2200х950х1015	350	250	1780
1Д1250-63а	740	24	5,6	АИР280S6	75	980	2500х1015х1015	350	250	1730
1Д1250-63б	710	20	5,7	АИР250М6	55	980	2150х1100х1100	350	250	1590
1Д1250-63	1250	63	6	АИР355М4	315	1450	2475х900х1405	350	250	2360
1Д1250-63а	1100	52	6,1	АИР355S4	250	1450	2245х950х1025	350	250	2260
1Д1250-63б	1050	44	6,2	АИР315М4	200	1450	2500х1015х1150	350	250	2250
1Д1250-125	1250	125	5,5	А4-400-У4	630	1450	3208х1577х1700	350	200	4023
1Д1250-125а	1150	102	5,6	А4-400-Х4	500	1450	2938х1370х1640	350	200	3783
1Д1250-125б	1030	87	5,7	А4-400-ХК4	400	1450	2938х1377х1640	350	200	3643
1Д1600-90	1000	40	5	АМН315М6	160	980	2841х1200х1240	350	300	2960
1Д1600-90а	970	34	5,1	АИР315М6	132	980	2781х1200х1240	350	300	2800
1Д1600-90б	870	30	5,2	АИР315S6	110	980	2736х1200х1240	350	300	2550
1Д1600-90	1600	90	7	А4-400Y4	630	1450	3208х1570х1705	350	300	4500
1Д1600-90а	1450	75	7,1	А4-400Х4	500	1450	2938х1370х1640	350	300	3700
1Д1600-90б	1300	63	7,2	А4-400ХК4	400	1450	2938х1370х1640	350	300	3500
2Д2000-21	2000	21	5	АИР355S6	160	980	3040х1350х1260	500	400	3150
2Д2000-21а	1850	19	5	АИР315М6	132	980	2895х1350х1260	500	400	3100
2Д2000-21б	1700	17	5	АИР315S6	110	980	2895х1350х1260	500	400	3050
2Д2000-21	1600	13	3	АИР280М8	75	730	2865х1200х1400	500	400	2670
2Д2000-21б	1400	9	3	АИР280S8	55	730	2896х1200х1400	500	400	2640
2Д2000-100-2	2000	100	6,5	А4-450У-6	800	980	3845х1550х1405	500	300	5730
АД2500-62-2	2500	62	6	А4-450Х-6	630	980	3460х1670х1810	500	400	5930
АД2500-62-2	2000	34	4	А4-400X-8	250	730	3410х1670х1750	500	400	5304
АД3200-33-2	3200	33	6,5	А4-400Х-6	400	980	3445х1760х1800	600	500	5250
АД3200-33-2	2500	17	4	АИР355М8	160	730	3445х1760х1800	600	500	5250
АД3200-75-2	3200	75	6,5	СДН-2-16-36-6	1000	1000	4310х1740х1700	600	400	8930
АД3200-75-2	2500	42	4	СД2-85/40-8	400	730	4310х1740х1700	600	400	8930
АД4000-95-2	4000	95	7	СДН-2-16-50-6	1600	1000	4850х2200х1800	600	500	12050
АД4000-95-2	3200	50	4,5	А4-450Y-8	630	750	4000х2200х1755	600	500	8530

Примечание: габаритные размеры и вес насосных агрегатов указаны ориентировочно и могут изменяться в зависимости от марки комплектующего электродвигателя.

Д, 1Д, 2Д — Насосы для воды горизонтальные двустороннего входа — ГМС Ливгидромаш

ГМС Ливгидромаш

Россия, Ливны

Россия, Ливны

ГМС Ливгидромаш

+0 000 000-00-00

фыв

Насосы для воды горизонтальные двустороннего входа

Подача, м3/ч: 70 — 2000; Напор, м: 10 — 125; Частота вращения, об/мин: 730 — 2900; Потребляемая мощность, кВт: 7.6 — 625; Допускаемый кавитационный запас, м: 2.5 — 7.2;

Описание

Модельный ряд

Для заказа выберите нужную модель насоса

Насос	Подача, м3/ч	Напор, м	Частота вращения, об/мин	Потребляемая мощность, кВт	КПД насоса, %
Д 160-112м-2	160	122	2900	80
Д 160-112м-4	90	30	1450	12
Д 160-112-2	160	112	2900	89	73
Д 160-112-4	80	28	1450	12	73
Д 160-112а-2	150	100	2900	72	73
Д 160-112а-4	70	25	1450	10	73
Д 160-112б-2	135	80	2900	52	73
Д 160-112б-4	70	21	1450	7. 6
Д 200-36-4	200	36	1450	37	76
Д 200-36а-4	190	29	1450	30	76
Д 200-36б-4	180	25	1450	22	76
1Д 200-90-2	200	90	2900	82	75
1Д 200-90-4	100	22	1450	12.5	75
1Д 200-90а-2	180	74	2900	72	75
1Д 200-90б-2	160	62	2900	42	75
1Д 250-125-2	250	125	2900	152	76
1Д 250-125-4	125	30	1450	27	76
1Д 250-125а-2	240	101	2900	110	76
1Д 315-50-2	315	50	2900	68	82
1Д 315-50а-2	300	42	2900	50	82
1Д 315-50б-2	220	36	2900	39	82
Д 320-50-4	320	50	1450	72	80
Д 320-50а-4	300	39	1450	47	80
Д 320-50б-4	300	30	1450	36	80
1Д 315-71-2	315	71	2900	98	82
1Д 315-71а-2	300	60	2900	80	82
1Д 500-63-4	500	63	1450	142	80
1Д 500-63а-4	450	53	1450	97	80
1Д 500-63б-4	400	44	1450	78	80
2Д 630-90-2	630	90	2900	210
1Д 630-90-4	630	90	1450	230	82
1Д 630-90-6	500	38	980	81	80
1Д 630-90а-4	550	74	1450	185	82
1Д 630-90а-6	470	60	980	50	80
1Д 630-90б-4	500	60	1450	144	82
1Д 630-90б-6	420	25	980	50	80
2Д 630-125-2	630	125	2900	280
1Д 630-125-4	630	125	1450	365	75
1Д 630-125а-4	550	101	1450	282	75
1Д 630-125б-4	500	82	1450	222	75
1Д 720-90	720	90	1450	222
1Д 720-90а	650	74	1450	164
1Д 720-90б	580	59	1450	118
1Д 720-90-6	485	41	980	68. 5
1Д 720-90а-6	440	34	980	51.5
1Д 720-90б-6	390	27	980	37
1Д 800-56-4	800	56	1450	166	84
1Д 800-56а-4	740	48	1450	130	84
1Д 800-56б-4	700	40	1450	106	84
1Д 1250-63-4	1250	63	1450	290	86
1Д 1250-63-6	800	28	980	90	85
1Д 1250-63а-4	1100	52.5	1450	220	86
1Д 1250-63а-6	740	24	980	70	85
1Д 1250-63б-4	1050	44	1450	175	86
1Д 1250-63б-6	710	20	980	53	85
1Д 1250-125	1250	125	1450	625	82
1Д 1250-125а	1150	102	1450	450	82
1Д 1250-125б	1030	87	1450	360	82
1Д 1600-90-4	1600	90	1450	520	86
1Д 1600-90-6	1000	40	980	155	85
1Д 1600-90а-4	1450	75	1450	380	86
1Д 1600-90а-6	970	34	980	118	85
1Д 1600-90б-4	1300	63	1450	290	86
1Д 1600-90б-6	870	30	980	90	85
2Д 2000-21-6	2000	21	980	146	88
2Д 2000-21а-6	1750	18	980	102	86
2Д 2000-21-8	1250	13	730	58	86
2Д 2000-21а-8	1250	10	730	45	86

Назначение

Насосы центробежные двустороннего входа типа Д и агрегаты электронасосные на их основе предназначены для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м³, вязкостью до 60 10^-6 м²/с (60сСт), температурой до 368К (95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5 ГПа (650кгс/мм²).

Насосы относятся к изделиям общего назначения вида I (восстанавливаемые) ГОСТ 27.003-90.

Насосы и агрегаты изготавливаются в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.

Насосы и агрегаты электронасосные разработаны с учетом поставки на экспорт в соответствии с ОСТ 26-06-2011-79.

Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.

Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007. Агрегаты с насосами, имеющими индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями, могут использоваться во взрывоопасных и пожароопасных производствах в зонах класса 1 и 2 ГОСТ Р 51330.9-99.

Конструкция

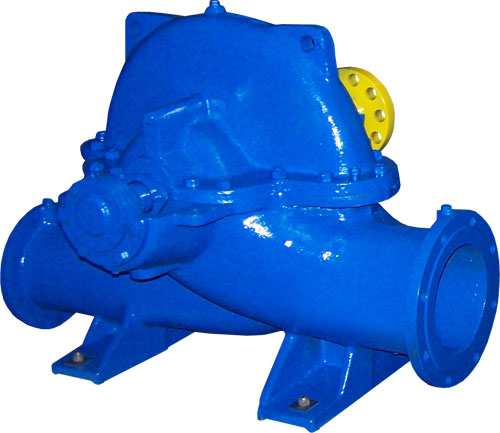

Насос типа Д – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.

Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.

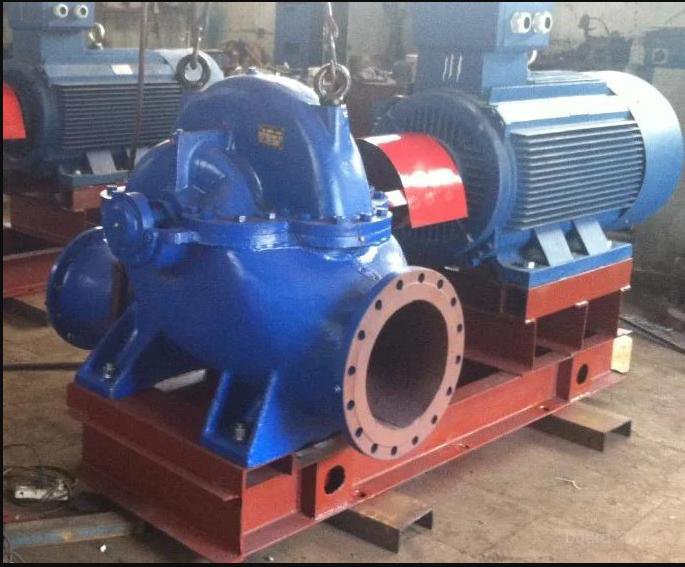

Электронасосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи муфты.

Корпус насоса представляет собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора.

Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя.

Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80 (исполнение 1). По требованию потребителя допускается для фланцев исполнение 3 ГОСТ 12815-80.

Конфигурацию каналов корпуса продолжает крышка корпуса. В верхней части крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком».

Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По требованию Заказчика возможно изготовление насоса с правым вращением ротора (по часовой стрелке).

Рабочее колесо — двухстороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками.

Для предотвращения протечек жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения.

Применение

• в системах горячего и холодного водоснабжения/теплоснабжения
• в системах водозаборов
• для подачи пластовой жидкости на нефтяных месторождениях
• для подачи морской воды в системах пожаротушения морских портовых сооружений
• для перекачивания воды с примесью нефтепродуктов на нефтедобывающих и нефтеперерабатывающих предприятиях
• в химической промышленности для перекачивания жидкостей сходных по своим свойствам с водой
• для перекачивания технической воды на объектах теплоэнергетики, включая АЭС
• в металлургической промышленности в системах охлаждения
• в системах пожаротушения промышленных и гражданских объектов, в т. ч. в установках с дизельным приводом

Особенности/преимущества

• различные исполнения по материалам проточной части позволяют использовать насосы в различных областях промышленности и использоваться как для перекачивания воды, так и для перекачивания морской воды, пластовой воды и химически активных нетоксичных жидкостей;
• различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
• применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
• исполнение проточной части на высоконапорных насосах в виде двойной спирали позволяет снизить радиальные нагрузки на ротор при работе насоса на неноминальных режимах;
• наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.

Условное обозначение

Например: 1Д200-90 а-т-А-Е-У 2 ТУ-2606-1510-88 , где :

• 1 — порядковый номер модификации насоса
• Д — насос двустороннего входа
• 200 — подача, м³/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
• 90 — напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
• а — индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м — увеличенный.
• т — тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
• А — исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп — серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б — рабочее колесо из бронзы
• Е — индекс исполнения: Е — для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных — и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах;
• У2 — климатическое исполнение и категория размещения.

Классификация

---

по применению : для водозабора , для водоснабжения , для поддержания пластового давления

по отрасли : для водного хозяйства и ЖКХ , для нефтегазовой отрасли , для теплоэнергетики , для атомной энергетики , для металлургии, горного дела , для пожаротушения , для сельского хозяйства

по перекачиваемой среде : для чистой воды , для пластовой воды , для морской воды , для горячей воды , для воды с нефтепродуктами , для химически активных жидкостей

по форме рабочих органов : лопастные

по расположению оси вращения : горизонтальные

по конструкции рабочего колеса : с двусторонним входом

Возникли вопросы? Отправьте нам сообщение, мы свяжемся с Вами.

Отправить сообщение

ООО Римос-Импэкс 5047030779 Контакты:

Адрес: Горная, 23 141421 Московская область, Химки, Сходня,

Телефон:+7 499 995-09-49, Электронная почта: zakaz@rimos.ru

1D 1250-125 — Насосы центробежные двухстороннего всасывания D

• Описание серии
• Технические характеристики
• загрузок
• Связанный контент

Пред.

След.

• Двойного всасывания
• Атомная энергетика
• Металлургия, горнодобывающая промышленность
• Пожаротушение
• Водозабор
• Водоснабжение
• Закачка воды
• Водоснабжение
• водоснабжение
• Химически активная
• Прозрачная вода
• Грановая вода
• Морская вода
• Горячая вода
• Вода + нефтяные продукты

Функция

Центрифугальные двойные насосы D, 1d, 2d разработаны для разработки для разработки для создания

. работа с водой и химически активными нетоксичными жидкостями, имеющими плотность до 1100кг/м ³ , при вязкости до 60*10 ^-6 м ² /с (60сСт), при температуре до 368К ( 95°С), с содержанием твердых включений не более 0,05% по массе и размером не более 0,2 мм, при микротвердости не более 6,5 ГПа (650кгс/мм ² ).

Насосы относятся к изделиям общего назначения вида I (ремонтопригодные) ГОСТ 27.003-90.

Насосы и агрегаты изготавливаются в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.

Насосы и агрегаты поставляются на экспорт по ОСТ 26-06-2011-79.

Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по сейсмической шкале МСК-64.

Насосы и агрегаты выполнены с соблюдением общих норм безопасности по ГОСТ Р 52743-2007.

Агрегаты насосные с насосами, имеющими индекс исполнения «Е» и оснащенными взрывозащищенными электродвигателями, могут применяться на взрывопожароопасных производствах в зонах 1 и 2 класса ГОСТ Р 51330. 9-99.

Дизайн

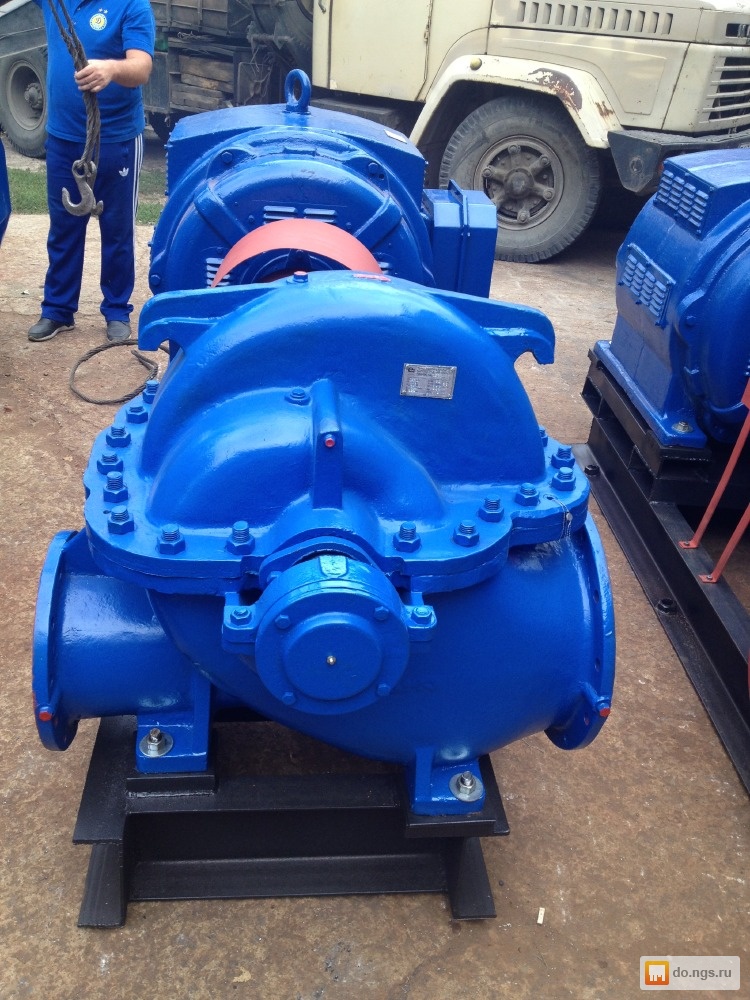

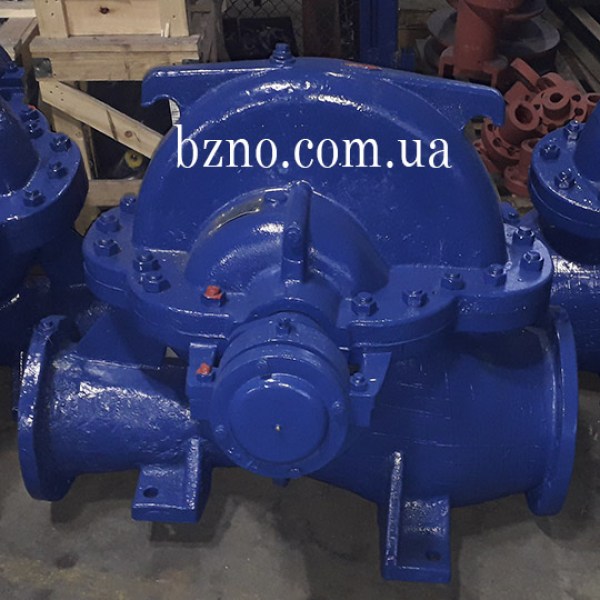

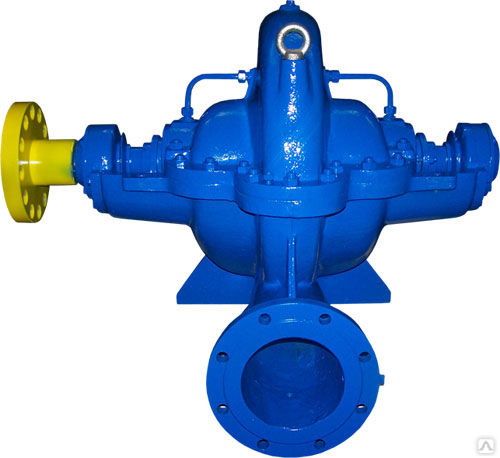

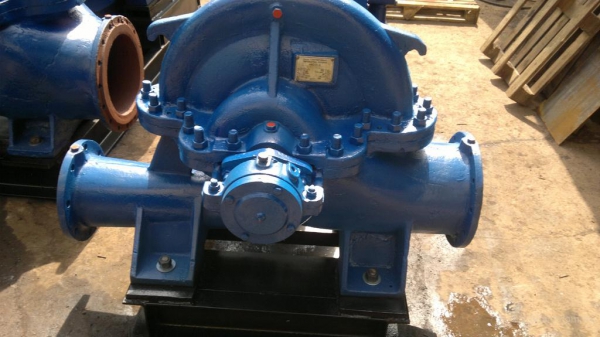

Серии Д,1Д,2Д — центробежные, двустороннего всасывания, горизонтальные одноступенчатые насосы с двухсторонней полуспиральной подачей жидкости к рабочему колесу двустороннего всасывания и со спиральным нагнетанием.

Принцип действия заключается в преобразовании механической мощности привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопаток рабочего колеса, всасывающего и нагнетательного патрубков.

Электронасосный агрегат состоит из насоса и приводного двигателя, смонтированных на общей сварной опорной плите и соединенной муфтой.

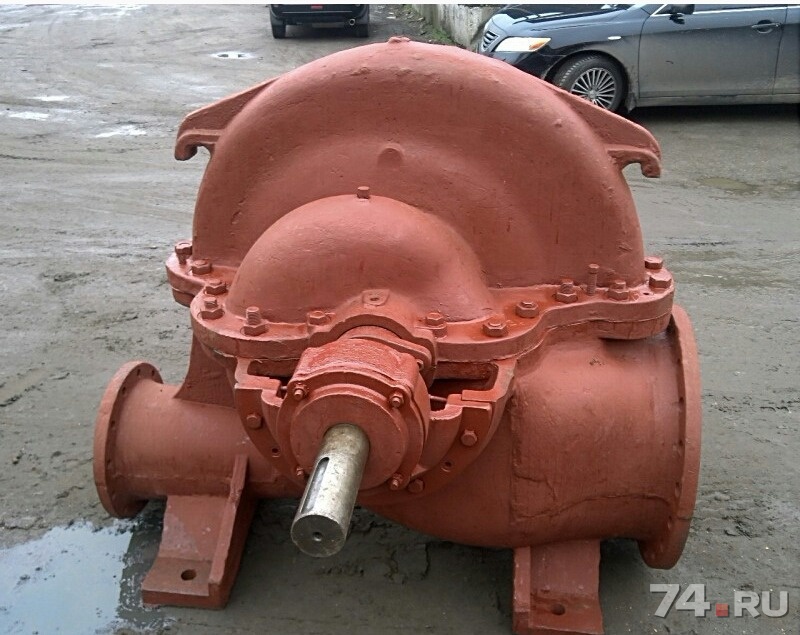

Корпус насоса представляет собой чугунную или стальную отливку, имеющую стык в горизонтальной плоскости, проходящей через ось ротора.

Всасывающий и напорный патрубки насоса расположены в нижней части корпуса и повернуты в разные стороны, благодаря чему насос можно разбирать и ремонтировать без отсоединения трубопроводов и снятия электродвигателя.

Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены в соотв. по ГОСТ 12815-80 (редакция 1). По требованию Заказчика на указанные фланцы допускается применять ГОСТ 12815-80 в редакции 3.

Крышка корпуса расширяет конфигурацию проходов корпуса. В верхней части крышки корпуса имеется отверстие М16х1,5, закрытое заглушкой и предназначенное для подключения вакуумного насоса или для подключения системы вакуумной обработки, а также для выпуска воздуха при наполнении насоса «самотеком».

Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По требованию Заказчика возможно изготовление насоса с правым вращением ротора (по часовой стрелке).

Рабочее колесо – двустороннего входа: таким образом, оно позволяет уравновесить осевые силы. Остальные осевые усилия воспринимаются радиальными или радиально-упорными шарикоподшипниками.

Для предотвращения утечки жидкости по валу в корпусе насоса предусмотрены сальниковые уплотнения или одинарные торцевые уплотнения.

Применение

• водоснабжение/теплоснабжение
• водозабор
• водоснабжение нефтяных месторождений
• Подача морской воды для систем пожаротушения объектов морской портовой инфраструктуры
• обращение с водой со следами нефтепродуктов при добыче и переработке нефти
• обращение с водой и подобными жидкостями при химической обработке
• обращение с технической водой в теплоснабжении, в том числе на атомных электростанциях
• системы охлаждения в металлургии
• Системы промышленного и гражданского пожаротушения, в том числе насосные агрегаты с дизельным приводом

Особенности/Преимущества

• Широкий выбор материалов позволяет подобрать насосы для любого применения
• широкий диапазон диаметров рабочих колес и их индивидуализация обеспечивают наиболее оптимальный выбор для клиента
Рабочее колесо двойного всасывания
• поглощает осевую нагрузку и снижает нагрузку на подшипник
Двойной спиральный корпус
• снижает радиальную нагрузку на вал
Осевой разъемный корпус
• обеспечивает обслуживание без демонтажа трубопровода

Технические параметры

Опции	Значения
Серия	Д, 1Д, 2Д
Расход (ном. ), м³/ч	1250
Напор, м	125
Потребляемая мощность насоса (макс.), кВт	610
Скорость вращения, об/мин	1450
Скорость вращения, c˜¹	24,2

Обозначение типа насоса

Пример: 1Д200-90 а-т-А-Е-У 2 ТУ-2606-1510-88 , где:

• — заводской модификация насоса
• D — насос двустороннего входа
• 200 — производительность, м ³ /ч (в расчетных условиях, при номинальной частоте вращения, для основного исполнения рабочего колеса по диаметру)
• 90 — напор, м (в расчетных условиях, при номинальной частоте вращения, для основного исполнения рабочего колеса по диаметру)
• а — индекс обточки рабочего колеса: а, б — уменьшенные диаметры рабочего колеса, м — увеличенный диаметр.
• т — тип уплотнения вала: без обозначения — двойное сальниковое, т — торцовое одинарное. По желанию Заказчика возможна установка двойного торцевого уплотнения тандемного типа или одинарного торцевого уплотнения со вспомогательным.
• А — материал проточной части (корпусных частей/крыльчатки): без обозначения — серый чугун (СЧ 25), пкп — серый чугун с антикоррозионным покрытием проточной части корпуса и крышки; А — углеродистая сталь (сталь 25Л), К — хромоникелевая сталь 12Х18Н9Т; B – рабочее колесо из бронзы
• Е — порядковый номер исполнения насоса: Э — для насосов (агрегатов), предназначенных для работы на взрывопожароопасных производствах, без обозначения — для насосов (агрегатов), не предназначенных для работы во взрывопожароопасных производствах. -пожароопасные производства;
• Y2 – климатическое исполнение и категория размещения.

Инструкция по эксплуатации:

Вся техническая документация в русскоязычной версии сайта »

Сертификаты, разрешения:

Все сертификаты, разрешения в русскоязычной версии сайта »

Бланки заказов:

• «Общая форма заказа насосов»

  Скачать
  (19. 07.2013 / 54,5 Кб / док)

Связанные продукты:

• ДНК

Водный путь — Исполнительный струйный насос — 3722021-1d

Водный путь — Исполнительный струйный насос — 3722021-1d | ProShop

Похоже, в вашем браузере отключен JavaScript. Для максимально удобного использования нашего сайта обязательно включите Javascript в своем браузере.

Пропустить в конец галереи изображений

Пропустить в начало галереи изображений

Водный путь

Перекрёстные ссылки:

1-00-0219

Описание

Гидравлическая часть Executive разработана для рам 48 и 56 двигатели с большим входным отверстием 2 и 2 ½» для улучшения характеристик потока и снижения шума. Термическая защита для увеличения срока службы двигателя.

Характеристики

• Проточная часть Executive разработана специально для двигателей с 56-й рамой
• Два шарикоподшипника с двойным экраном и влагостойкой смазкой для более тихой работы и увеличения срока службы
• Двухскоростные двигатели имеют четыре набора изолированных обмоток для повышения производительности
• Двигатель с 56-ю рамами для повышенной прочности, более низкой рабочей температуры и увеличения срока службы
• Большой впускной патрубок 2 и 2 ½ дюйма для улучшения характеристик потока и снижения шума
• Большой мокрый участок диаметром 6 ½ дюйма для более высокого напора
• Раздельный конденсатор (пуск и работа) для снижения энергопотребления
• Термозащита для увеличения срока службы двигателя
• Универсальная проточная часть может поворачиваться на каждые 90°
• Уплотнения из карбида кремния, сильфоны из витона, корпус из нержавеющей стали 316

ПРИМЕЧАНИЕ. Уведомление*

Продукт – все проточные части и насосы Executive

Чтобы удовлетворить растущий спрос на проточные части и насосы, компания Waterway удалит две
из трех сливных пробок, расположенных на передней части проточной части. Два боковых порта используются редко. Для тех
, где они необходимы, отверстия сливной пробки можно просверлить и врезать на месте. Это изменение будет введено как текущее изменение, которое начнется немедленно.

Если у вас есть какие-либо вопросы относительно этого уведомления, обратитесь за помощью к техническому специалисту или представителю отдела обслуживания клиентов.

**Изготовители насосов и двигателей оставляют за собой право изменять двигатели насосов или тип двигателя без предварительного уведомления. Показанные двигатели могут отличаться от имеющихся на складе. Функциональность осталась прежней**

Properties

903

88

Horsepower		5 HP
Voltage		230 V
Speed ​​		2 SPD
Frame Size		56Y
Высокоскоростные усилители		16,4 А 7 контуров в секунду	8
	4. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий *
