Производство кабеля | Технология, разновидности, применение
Кабель – относительно простое изделие, которое представляет собой одну или несколько проводников (жил), изолированных друг от друга, или оптических волокон, заключенных в оболочку. В конструкции могут быть предусмотрены дополнительные элементы: заполнитель, сердечник, экран, проволочная или стальная броня, которые обеспечивают работоспособность кабеля в определенных условиях. В отличие от провода, кабель можно прокладывать в земле и под водой.
Как изготавливают кабель
Изготовление проводов и кабелей происходит на автоматизированной линии, где последовательно выполняются все этапы технологического процесса. В общем виде технология выглядит следующим образом:
- Берут материал для изготовления кабелей: медную или алюминиевую катанку.
- Катанку вытягивают до получения жилы нужного сечения, подвергают ее обжигу.
- Выполняют сплетение нескольких жил, если это предусмотрено технологией.
- После обжига полученную проволоку отправляют в экструдер, где на нее накладывают изоляцию.
- В экструдере полиэтилен или другой выбранный для изоляции материал нагревают до жидкого состояния и вместе с жилой выдавливают через головку.
- Готовый кабель оставляют остывать в специальной ванне и проверяют на проводимость электричества.
Виды кабеля
Кабельная продукция сегодня представлена очень широким ассортиментом. Кабели отличаются по следующим параметрам:
- количеству и материалу жил;
- наличию и типу изоляции;
- гибкости (для неподвижного или подвижного соединения).
Материал токопроводящих жил выбирают в зависимости от назначения: для оптических сигналов – пластмасса или стекло, а для передачи сигналов и электрической энергии – медь, алюминий, сталь, а еще золото, серебро и сплавы металлов. Чаще всего встречаются медные жилы, поскольку они обладают наилучшей электропроводимостью.
Также кабели классифицируются на виды в зависимости от назначения и сферы применения. По этим критериям выделяют следующие типы кабелей:
- силовые и несиловые;
- для стационарной и нестационарной прокладки;
- телефонные и телефонные распределительные;
- контрольные, связи, управления;
- радиочастотные и коаксиальные;
- оптические.
Силовые кабели могут быть рассчитаны на низкое (0,66-35 кВ) и высокое (110-750 кВ и выше) напряжение. Они могут иметь низкое дымовыделение и пониженную пожароопасность. Такие кабели используют для передачи электроэнергии от источника до конечного потребителя. Конкретный вид силового кабеля выбирают с учетом подключаемого объекта и условий монтажа.
В отдельную категорию выделяют греющие кабели:
- саморегулируемые,
- самоограничивающиеся,
- с постоянного мощностью параллельного типа,
- последовательного типа с полимерной изоляцией;
- с минеральной изоляцией.
Назначение и сферы применения
Без применения кабеля не обходится практически не одна сфера деятельности человека. Основная масса предназначена для распределения электрической энергии. Силовые кабели СИП используют для прокладки воздушных линий электропередач с целью передачи электричества от региональных распределительных сетей с напряжением от 110 кВ до потребителей, где напряжение составляет уже привычные 220/380 В.
Использование кабеля в строительстве заключается в подключении различных механизмов и машин. Силовой кабель применяют для распределения и передачи электроэнергии в электроустановках и агрегатах стационарного типа, работающих при номинальном напряжении 0,66 или 1 кВ.
Контрольные кабели используют для передачи информации в различных системах:
- защиты и сигнализации;
- измерения, контроля и учета;
- автоматики и телемеханики;
- управления;
- телевизионных и локальных вычислительных сетях.
Контрольные кабели нередко называют кабелями связи, поскольку он соединяют между собой управляющие устройства и объекты управления, измерительные трансформаторы и приборы измерения, объекты сигнализации и сигнальные устройства.
В промышленности кабель используют также для подачи электроэнергии к конечному потребителю. Без кабельной продукции не обходятся:
- аэро- и морские порты;
- атомные станции;
- железнодорожные станции;
- производственные предприятия;
- жилые дома и здания общественного назначения.
Основное применение кабеля в быту – прокладка электрической проводки в доме или квартире. С помощью кабеля к сети подключают различные приборы.
Сертификация и соответствие ГОСТ
Для подтверждения безопасности кабельную продукцию подвергают процедуре сертификации. Ее цель – проверить соответствие кабеля на соблюдение требованиям нормативных документов.
- Технический регламент Таможенного союза 004/2011 «О безопасности низковольтного оборудования».
- Национальные стандарты: ГОСТ 31947-2012, ГОСТ 31996-2012, ГОСТ 31565-2012, ГОСТ 18410-73 и другие в зависимости от конкретного вида кабеля.
Не менее важно наличие сертификатов на продажу кабельной продукции, которые гарантируют, что вы приобретаете товар от изготовителя. У компании «Бонком» есть соответствующие документы для реализации кабелей и проводов от известных производителей. Мы взаимодействуем с ними на постоянной основе и всегда проверяем качество продукции, поэтому вы можете купить кабель, соответствующий заявленным характеристикам. В ассортименте силовые, гибкие, контрольные, установочные, бытовые и другие виды кабелей, которые мы поставляем в разном объеме на любые объекты и предприятия.
назад
Как производят кабель. — Как это сделано, как это работает, как это устроено — LiveJournal
Процесс производства кабеля можно разделить на несколько этапов: поэтапное волочение и протяжка заготовки, наложение изоляции и оболочки, разбухтовка, отгрузка.
Проследим последовательно:
Сначала общие виды двух цехов, в которых происходят основные этапы производства.
1. Цех волочения и скрутки стренги. Здесь происходит первичная обработка медной катанки, основного сырья для производства кабельно-проводниковой продукции (КПП).
2. Цех по наложению изоляции и оболочки. В этом цеху расположены экструзионные линии, где медные заготовки приобретают вид готового изделия.
На завод поступает медная ка́танка, которую изготавливают методом непрерывного литья и прокатки из медных катодов. Катанка — это грубая заготовка, обычно большого диаметра, которая используется для дальнейшего производства проволоки.
3. Машина грубого волочения ВМ-13. Предназначена для волочения медной катанки в проволоку. Волочением называется процесс холодной обработки металлов давлением, при котором обрабатываемая проволока или другая заготовка проходит через волочильный инструмент (волоку) и принимает форму и размеры его внутреннего канала с поперечным сечением меньше сечения заготовки.
Уменьшение сечения приводит к увеличению длины проволоки. Данная машина предназначена для волочения с диаметра 9 мм до 1,6-4,3 мм.
4. Общий вид волочильного комплекса Nihoff. 12-ти ручевая волочильная машина, предназаначенная для тонко-среднего волочения медной проволоки в пасьму. Это заготовка для дальнейшей скрутки в стренгу. Это начало производства гибкого многожильного кабеля.
5. При волочении происходит нагартовка, ухудшающая электропроводность проволоки. Также при волочении происходит изменение пластических свойств металла: он упрочняется (наклепывается), структура его изменяется, зерна металла измельчаются в направлении волочения, то есть образуется текстура. Снятие «наклепа» и получение мягкой проволоки, достигается нагревом металла до определенной температуры, выдержкой в течение заданного времени и охлаждающей комнатной температуры. При этом металл снова становится пластичным.
Термическая обработка металла, при которой ему возвращаются первоначальные свойства, называется отжигом.
Температура и длительность отжига зависят от свойств и размеров проволоки. Для предохранения медной проволоки от окисления ее отжиг производят в специальных паровых или вакуумных печах. Проволоченная пасьма проходит через устройство «отжига на проход», которое позволяет экономить время, не используя отжиг в муфельной печи.
6. После отжига, готовая пасьма наматывается на технологическую тару. Здесь хорошо видно механизм раскладки, который состоит из привода и раскладчика. Укладка изделия происходит в результате смещения раскладчика вдоль оси приемной катушки за один ее оборот, равный диаметру принимаемого изделия. По мере уменьшения числа оборотов приемной катушки уменьшается и скорость перемещения раскладчика.
7. Пустые катушки.
8. На следующем этапе пасьма с нескольких активных отдатчиков подается в крутильную машину, где происходит скрутка пасьмы в стренгу, заготовку для производства проводов марок ПВС, ШВВП, ВП-3.
Скрутка является одним из наиболее распространенных технологических процессов кабельного производства. Из отдельных проволок скручиваются токопроводящие жилы и неизолированные провода.
Из изолированных жил скручиваются либо непосредственно кабели и провода, либо (при изготовлении кабелей связи) их составные части — группы, пучки, из которых в свою очередь скручиваются кабели. В этом процессе объединяются отдельные элементы (проволка, жилы, группы, пучки), при котором каждый из них располагается по винтовой линии вокруг центральных (одного или нескольких) элементов.
9. Внутренности крутильной машины с вращающимся приемным устройством. Перекрученные жилы наматываются на технологическую тару в готовую стренгу. Скрутка осуществляется в результате сочетания двух движений: прямолинейного (поступательного) и вращательного.
При этом вращение может производиться как по часовой стрелке, так и против нее. О направлении скрутки судят по расположению витков элементов в скрученном изделии.
Скрутка называется левой, когда каждый элемент скрутки, если смотреть на него по направлению оси, идет справа–вверх–налево, и правой при траектории элемента слева–вверх–направо
10. Рядом находится машина для тонко-среднего волочения DHC. В отличии от Nihoff, волочение в ней идет в одну жилу с отжигом на проход.
11. Заготовка полученная после волочения.
12. Она идет в машину скрутки стренги, через пассивный отдатчик. Отдатчики различаются на пассивные и активные по принципу отдачи заготовки с барабана. Основная задача отдатчика обеспечить равномерное сматывание заготовки при постоянной скорости и натяжении.
13. Элемент крутильной машины, через который проходит пасьма перед скруткой.
14.
15. Готовая стренга, подготовленная к наложению изоляции.
16. Активный отдатчик, с которого стренга подается на экструзионную линию.
17. ПВХ пластикат в гранулах. Материал для нанесения изоляции и оболочки. Поливинилхлоридный пластикат, применяемый в кабельной промышленности, представляет собой смесь поливинилхлоридной смолы (поливинилхлорида), получаемой полимеризацией хлористого винила с пластификаторами, стабилизаторами, наполнителями и другими компонентами.
18. Экструзионная линия. Агрегат для наложения изоляции и оболочек из пластмасс состоит из экструдера, отдающего, тягового и приемного устройств, охлаждающей ванны, контрольной и пускорегулирующей аппаратуры. С отдающего устройства проволока, скрученная жила или заготовка под оболочку поступает в головку экструдера. Тормозное приспособление отдающего устройства служит для постоянного натяжения жилы и предотвращения раскрутки барабана или катушки с проволокой при остановке агрегата или уменьшении скорости экструзии.
Сначала гранулы пластиката расплавляются в шнеке до однородной массы. Для лучшей адгезии и предотвращения образования на жиле воздушных включений, особенно при наложении полиэтиленовой изоляции, перед головкой экструдера устанавливают устройство для подогрева жилы электрическим током через систему роликов, на которые подается необходимое напряжение.
Нагретая до 100–150°С жила поступает в головку экструдера.
19. Экструдер (червячный пресс). В головке экструдера расплавленная пластмасса выдавливается через кольцевой зазор между дорном и матрицей в виде оболочки и накладывается на провод.
20. Охлаждающая ванна с водопроводной водой, находящаяся за головкой экструдера, в которую попадает провод или кабель после наложения пластмассовой оболочки, должна иметь такую длину, чтобы при выбранном режиме охлаждения и скорости прессования изоляция или оболочка успевала по всей толщине охладиться до 60–70°С. Недостаточное охлаждение приводит к смещению жилы либо смятию изоляции и оболочки.
21. Пульт управления экструзионной линией.
22. После охлаждающей ванны провод поступает в устройство для обдувки воды и сушки, затем в тяговое устройство и через компенсаторы подается на приемный вал. При наложении изоляции перед компенсатором или тяговым устройством устанавливают аппарат сухого испытания напряжением.
23.
24. Приемник экструзионной линии.
25. При изготовлении многожильного кабеля, отдельные изолированные жилы скручиваются. Скрутку изолированных жил в кабель при изготовлении силовых кабелей можно производить с откруткой и без открутки. При скрутке без открутки происходит самопроизвольное дополнительное закручивание жилы вокруг собственной оси. Это приводит к деформации фазной изоляции и, следовательно, к образованию дополнительных дефектов в ней в виде морщин и вмятин. Особенно это явление заметно при скрутке жил большого сечения и при больших толщинах изоляции.
Скруткой в закрутку называют такой процесс скрутки, при котором направление скрутки изолированных жил совпадает с направлением скрутки проволок в наружном повиве изолированной жилы. Под скруткой в раскрутку понимается такой процесс скрутки, при котором эти направления противоположны.
26. Скрутка предварительно подкрученных жил производится на обычных крутильных дисковых машинах, которые оборудуются специальным подкручивающим устройством.
Часто это устройство совмещается с уплотняющим механизмом. При этом уплотняющие вальцы помимо вращения вокруг собственной оси вращаются вокруг оси кабеля. Фазная изоляция накладывается на предварительно подкрученную жилу, поэтому после общей скрутки, которая производится с откруткой, качество фазной изоляции не ухудшается.
27. Скрученные жилы в дальнейшем поступают на экструзионную линию для нанесения общей изоляции.
28. После нанесения изоляции, кабель подается на разбухтовку. Здесь же он проходит ОТК и упаковывается.
29. Готовая продукция на отгрузке.
Взят у victorborisov в Кабельный завод
Читайте наше сообщество также вконтакте, где огромный выбор видеосюжетов по тематике «как это сделано» и в фейсбуке.
Tags: Москва, завод, кабель, производство
| Имя: | |
|---|---|
| E-mail: | |
| Сообщение: |
youtube.com/embed/VWDzayb8pq0″ frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Кабельная промышленность
Активы УГМК в сфере производства кабельно-проводниковой продукции объединены в рамках отдельной управляющей компании – ООО «Холдинг Кабельный Альянс».
ООО «ХКА» было создано в 2011 году и объединило АО «Электрокабель» Кольчугинский завод» (г. Кольчугино, Владимирская обалсть), АО «Сибкабель» (г. Томск), АО «Уралкабель» (г. Екатеринбург) и Акционерное общество «Научно-исследовательский, проектно-конструкторский и технологический кабельный институт (НИКИ) г. Томск с опытным производством».
За счет поддержания широкого ассортимента, разработки востребованных видов изделий и предоставления сервиса на высоком уровне компания формирует новые стандарты производства кабельно-проводниковой продукции (КПП). На предприятиях Холдинга система менеджмента качества сертифицирована по ГОСТ ISO 9001-2015 (ISO 9001:2015). Общая номенклатура продукции предприятий компании превышает 150 000 маркоразмеров (более 40 групп). На сегодняшний день «Холдинг Кабельный Альянс» реализует свою продукцию под следующими торговыми марками, разработанными собственными специалистами: HoldMine, HoldСаb и др.
Схема производства медного неизолированного провода, медной токопроводящей жилы
Заводы-изготовители располагаются в основных экономических зонах страны (Центральный регион, Урал и Сибирь) и вместе со складским хозяйством более чем в 10 российских городах составляют масштабную логистическую сеть.
Это позволяет компании не только держать значительные запасы продукции в свободном наличии, но осуществлять поставки КПП в сжатые сроки, сокращая транспортные издержки.
Сегодня на предприятиях ООО «Холдинг Кабельный Альянс» активно внедряется система бережливого производства. Она направлена на устранение всех видов потерь – производственных, материальных, временных и т.п. – и оптимизацию бизнес-процессов предприятий компании: от этапа разработки продукта, производства и до взаимодействия с поставщиками и клиентами.
АО «Электрокабель» Кольчугинский завод» (ЭКЗ) — один из крупнейших российских производителей кабельно-проводниковой продукции (КПП) и металлической сетки. Сегодня это универсальное предприятие, номенклатура продукции которого включает в себя более 65 000 маркоразмеров кабелей и проводов. Продукция ЭКЗ востребована в различных отраслях экономики: энергетике, телекоммуникационной сфере, горнорудной промышленности, металлургии, химической промышленности, нефтегазовой сфере и т.
д.
Основные группы продукции: силовые кабели на низкое, среднее и высокое напряжение, волоконно-оптические кабели, кабели контрольные, провода и кабели для подвижного состава, сигнализации и блокировки, провода и кабели монтажные. Также ЭКЗ выпускает проволочные тканые сетки из цветных металлов, сплавов и нержавеющей стали, алмазный инструмент. Особое место в ассортименте занимают кабели повышенной пожаробезопасности, в том числе, для судостроительной отрасли.
АО «Уралкабель» расположено в городе Екатеринбурге. Завод основан в 1941 году. Производственная площадь цехов – 60 000 кв. м.
На сегодняшний день номенклатурный перечень продукции насчитывает более 20 групп кабельных изделий, 14 000 маркоразмеров. Основной акцент сделан на производство кабелей для погружных нефтяных электронасосов, автотракторных проводов, проводов и кабелей бортовых, обмоточных проводов с различными видами изоляций, термоэлектродных кабелей и проводов.
На предприятии успешно решаются вопросы техперевооружения, реконструкции, внедрения новых технологий, новых видов изделий.
АО «Сибкабель» — ведущее предприятие кабельной отрасли России, выпускающее широкий ассортимент продукции электротехнического назначения. Оно было образовано в 1941 году в Томске на базе эвакуированных из Москвы заводов «Москабель» и «Электропровод».
Ассортимент продукции завода насчитывает более 60 марок кабелей и проводов (свыше 20 000 маркоразмеров). Основные группы: силовые кабели до 1 кВ, контрольные, телефонные, силовые гибкие кабели, установочные, обмоточные, эмалированные провода, кабели для погружных электронасосов. Потребителями кабельно-проводниковой продукции, выпускаемой в АО «Сибкабель», являются железнодорожные и нефтяные компании, организации горнодобывающей, энергетической и строительной отраслей.
Акционерное общество «Научно-исследовательский, проектно-конструкторский и технологический кабельный институт (НИКИ) г.
Томск с опытным производством» занимает особое место среди организаций ООО «Холдинг Кабельный Альянс». Сегодня здесь разрабатываются новые виды кабелей и проводов, а также проводятся сертификационные испытания продукции на соответствие российским и мировым стандартам.
Производство компьютерного, мобильного кабеля и аксессуаров в Санкт-Петербурге. Кабель оптом.
Производство компьютерного, мобильного кабеля и аксессуаров в Санкт-Петербурге. Кабель оптом.GREENCONNECT Russia
Звонки по России:
+7 (800) 505 73 52
Внутненний отдел продаж
customer service
+7 (499) 653-64-08
[email protected]/
Москва
customer service
+7 (812) 385-72-62
sales78@greenconnect-russia.
ru/
Санкт-Петербург
http://greenconnect-russia.ru
Международный отдел продаж
customer service
+7 (812) 385-72-62
[email protected]
Санкт-Петербург
http://greenconnect-russia.ru
+7 800 505 73 52
Your browser doesn’t support video
ПРОФЕССИОНАЛЬНОЕ ПРОИЗВОДСТВО КОМПЬЮТЕРНОГО КАБЕЛЯ В САНКТ-ПЕТЕРБУРГЕ
GREENCONNECT Russia (GCR) — российский производитель профессионального компьютерного кабеля, высококлассных мобильных аксессуаров и инновационного коммутационного оборудования с самым широким ассортиментом и быстрым производственным циклом.
В основе лидерства GREENCONNECT Russia (GCR) лежит огромный потенциал внутренних интеллектуальных ресурсов, непрерывные инвестиции в собственные разработки и наращивание их объема, постоянный поиск новых идей и использование современных технологии в ежедневных операциях. Благодаря этому в Санкт-Петербурге компания производит более 3000 SKU в 50 товарных группах:
USB серия: кабель USB 2.0, кабель USB 3.0, кабель USB Type C, micro USB кабель, mini USB кабель, USB удлинитель, кабель USB для принтера и МФУ, активный USB удлинитель с встроенным чипом усилителем.
HDMI серия: HDMI кабель v2.1, v2.0, v1.4, HDMI удлинитель, HDMI переключатель, HDMI разветвитель, HDMI сплиттер, активные и оптические HDMI.
LAN серия: LAN патч-корд cat 5е, патч-корд категории 6, коммутационный кабель категории 7, патч-корд 8 категории.
Audio серия: аудио кабель, кабель AUX, кабель 3.
5 mm jack.VGA/DVI серия
Display Port серия.
5 mm jack.Ассортимент производителя постоянно расширяется в соответствии с тенденциями рынка и отрасли. Непрерывный анализ и мониторинг рынка в сочетании с гибким и оперативным производством позволяет компании сохранять лидерство в B2B и B2C сегментах. Сегодня GREENCONNECT Russia (GCR) — это идеальный партнер для крупных розничных сетей, интернет-магазинов, дистрибьюторов, интеграторов и государственного сектора, которому доверяют тысячи партнеров в России, странах СНГ, Европы и Америки. Безупречная репутация и проверенная надежность производителя подтверждается представительствами компании на ведущих мировых и локальных on-line площадках ALIBABA, AMAZON, ALIEXPRESS, Ebay, YandexMarket.
С каждым партнером мы стремимся развивать долгосрочные отношения, основанные на взаимном доверии и уважении, где продажа не является конечной целью.
Присоединяйтесь и Вы к к дружной команде GREEN TEAM.
ПРОФЕССИОНАЛЬНОЕ ПРОИЗВОДСВО КОМПЬЮТЕРНОГО КАБЕЛЯ В САНКТ-ПЕТЕРБУРГЕ
Лучшие оценки импортозамещения в сфере производства компьютерного кабеля, мобильных аксессуаров и профессионального HDMI, VGA, DVI оборудования.
Кабель для смартфона, планшета, носимых устройств USB кабель для быстрой зарядки смартфонов, планшетов, плееров и других современных гаджетов; передачи и синхронизации данных. Кабель USB 2.0, micro usb кабель, mini usb кабель, кабель usb Type C, кабель USB 3.0 | Цифровые HDMI, DP, DVI и аналоговые VGA видео кабели Производим весь ассортимент цифрового и аналогового видео кабеля: HDMI => HDMI кабель версии 2.1 с поддержкой 8K 60Hz, 4K 144Hz , кабель Display Port v1.4, кабель DVI/VGA, | Патч корд категории 7 для высокоскоростного интернета
Изготовление литого коммутационного кабеля (patch cord) для локальных сетей и маршрутизаторов. |
Профессиональный кабель для промышленного оборудования Производство промышленного кабеля: кабель COM RS-232 DB9, кабель-конвертер USB на COM RS-232, переходник COM RS-232 на LAN патч-корд, кабель USB AM. Профессиональное HDMI оборудование: HDMI сплиттер, HDMI разветвитель, HDMI переключатель, HDMI удлинитель. | Производство под Вашей торговой маркой. СТМ Производство компьютерного кабеля, аксессуаров, конвертеров, переходников и другого оборудования под Вашей торговой маркой. Полный цикл производства — от идеи и разработки прототипа до брендинга и дистрибуции. | Контрактное производство кабеля
Многолетний опыт и впечатляющие производственные мощности позволяют производить и оперативно поставлять любые объемы кабельной продукции, изготовлять нестандартную продукцию или работать в сжатых сроках. |
Высокоскоростной, профессиональный медный патч-корд. Надежный литой сетевой патч-корд
ПРИСОЕДИНЯЙТЕСЬ К ЛИДЕРУ
Профессиональное производство кабеля, cамый полный ассортимент кабельной продукции, оперативные и гибкие поставки, колосальный опыт и статус эксперта отрасли гарантирует комфортное, стабильное и бесперебойное сотрудничество на всех уровнях взаимодействия — от первой консультации до постпродажного сервисного обслуживания.
Прямые контракты с производителем GREENCONNECT Russia (GCR) гарантирует Вам ассортиментное, ценовое и логистическое преимущество. Становитесь лучшими вместе с GREENCONNECT Russia (GCR). Присоединяйтесь к GREEN Team.
НОВОСТИ
Узнавайте первыми новости с производства GREENCONNECT Russia: новейшие разработки, уникальные решения, анонс выхода новых продуктов.
Greenconnect Russia остаётся на отечественном рынке.
10.03.2022
Кабель HDMI 2.1 — лучшее решение для просмотра 8К контента
23.03.2020
Кабель GCR 3 в 1.
Быстро. Удобно. Надежно.16.08.2019
Компания GREENCONNECT Россия (GCR) представляет новый универсальный кабель 3 в 1 для одновременной зарядки всех типов гаджетов.
GREENCONNECT Russia официальный поставщик FIFA 2018
16.07.2018
Кабели HDMI и USB российского производства стали частичкой общей победы в незабываемом чемпионате мира по футболу 2018
Производство блистерной упаковки.
17.05.2018
Лазерная печать на ABS пластике и металле
17.05.2018
ВНИИКП
К 75-летию
ВНИИКПИстория
Знания
из первоисточникаВНИИКП предлагает инновационные решения в области исследований, проектирования, разработки, стандартизации и испытаний кабелей, проводов, шнуров, кабельной арматуры, материалов, технологий и производств.
Об институте
Знания
из первоисточникаВНИИКП предлагает инновационные решения в области исследований, проектирования, разработки, стандартизации и испытаний кабелей, проводов, шнуров, кабельной арматуры, материалов, технологий и производств.
Знания
из первоисточникаВНИИКП предлагает инновационные решения в области исследований, проектирования, разработки, стандартизации и испытаний кабелей, проводов, шнуров, кабельной арматуры, материалов, технологий и производств.
Общее собрание Ассоциации «Электрокабель»
С 12 по 15 сентября в г.
Санкт-Петербурге прошло 80-ое Общее собрание Ассоциации «Электрокабель», в котором приняло участие рекордное количество участников — более 140 человек из 70 компаний.
Новость
Памяти Мещанова Геннадия Ивановича
Новость
Вводится в действие межгосударственный стандарт ГОСТ 34834-2022
С 1 января 2023 г. в качестве национального стандарта Российской Федерации водится в действие межгосударственный стандарт ГОСТ 34834-2022 «Кабели силовые с экструдированной изоляцией на номинальное напряжение от 6 до 35 кВ включительно.
Общие технические условия».
Новость
Конференция «Кабельная промышленность России для нужд ОПК» в рамках международного военно-технического форума «Армия-2022»
Фотогалерея
«ВНИИКП» впервые стал участником Международного военно-технического форума «АРМИЯ-2022»
Новость
Семинар «Материалы кабельного производства»
22—25 августа 2022 года Фонд поддержки кабельной промышленности планирует провести информационно-консультативный семинар, на котором будут рассмотрены актуальные проблемы кабельной промышленности
Новость
При поддержке ФИОП Группы «РОСНАНО» формируется нормативная база, обеспечивающая производство в России оптоволокна на основе международных требований
ОАО «ВНИИКП» разрабатывает национальные стандарты на методы испытаний оптического волокна, гармонизированные с актуальными требованиями Международной электротехнической комиссии (МЭК)
Новость
Конференция «Кабельная промышленность России для нужд ОПК»
Новость
Держим марку: глава Республики Мордовия посетил «ВНИИКП»
Новость
Энергетика
Кабели и провода энергетические
Подробнее
Телекоммуникации и информатизация
Кабели, провода и арматура для систем телекоммуникации и информатизации
Подробнее
Сверхпроводимость
Сверхпроводящие кабели и провода
Подробнее
Кабели для комплектации
Кабели и провода для электрических машин, транспорта, установок и приборов
Подробнее
Испытательный центр
Аттестат аккредитации № RA.
RU.22КБ13
Сертификационные, инспекционные, типовые, квалификационные, периодические, климатические и другие испытания кабельной продукции и материалов.
Виды испытаний Адреса лабораторий
Подтверждение соответствия требованиям ТР ТС 004/2011
Центр испытаний пожарной безопасности
Высоковольтные испытания кабелей напряжением до 500 кВ
Климатические испытания
Испытания по ISO 5660-1 (метод конкалориметрии)
Оценка остаточного срока службы (ресурс)
Стойкость к специальным воздействующим факторам в гермозоне АЭС
Испытания полимерных материалов
Изобретение № 2754241
Способ определения долговечности оптических волокон
Изобретение относится к испытательной технике, в частности к испытаниям оптических волокон, более конкретно, к способу определения долговечности оптических волокон.
Изобретение № 2747598
Способ испытания оптических кабелей на долговечность
Изобретение относится к испытательной технике, в частности к испытаниям оптических кабелей, более конкретно к способу ускоренной оценки долговечности оптического кабеля.
121
патент
Выберите лучшего производителя нужного вам кабеля. ВНИИКП выдает лицензии на производство, вы можете быть уверены в качестве работы лицензированных производителей.
47
заводов-лицензиатов
Производство проволоки | Клют
Чтобы иметь возможность использовать Kluthe в полном объеме, мы рекомендуем активировать Javascript в вашем браузере.
- Закрыть меню
Функциональность
Активный Неактивный
Функциональные файлы cookie абсолютно необходимы для работы интернет-магазина. Эти файлы cookie присваивают вашему браузеру уникальный случайный идентификатор, чтобы обеспечить бесперебойную работу при совершении покупок при нескольких просмотрах страниц.
Сеанс:
Файл cookie сеанса хранит ваши данные о покупках за несколько просмотров страниц и поэтому необходим для вашего личного опыта покупок.
Блокнот:
Файл cookie позволяет сделать блокнот доступным для пользователя во время сеансов. Это означает, что блокнот остается доступным даже в течение нескольких сеансов браузера.
Назначение устройства:
Назначение устройства помогает магазину обеспечить наилучшую выкладку для активного в данный момент размера витрины.
CSRF-токен:
Файл cookie токена CSRF способствует вашей безопасности. Усиливает защиту форм от нежелательных хакерских атак.
Токен входа:
Токен входа используется для распознавания пользователей в разных сеансах. Файл cookie не содержит никаких персональных данных, но позволяет персонализировать его в течение нескольких сеансов браузера.
Исключение кэша:
Файл cookie исключения кэша позволяет пользователям читать отдельное содержимое независимо от кэш-памяти.
Cookies Active Check:
Файл cookie используется веб-сайтом для определения того, разрешены ли файлы cookie браузером пользователя сайта.
Настройки файлов cookie:
Файл cookie используется для сохранения настроек файлов cookie пользователя сайта в течение нескольких сеансов браузера.
Информация о происхождении:
Файл cookie сохраняет домашнюю страницу и первую страницу, посещенную пользователем, для дальнейшего использования.
Landerkennung:
Das Cookie wird für das Merken der Spracherkennung im Shop genutzt.
Маркетинг
Активный Неактивный
Маркетинговые файлы cookie используются для целенаправленного и индивидуального отображения рекламы на веб-сайте при нескольких просмотрах страниц и сеансах браузера.
Google AdSense:
Сookie-файл Google AdSense для резервирования веб-сайта на веб-сайте.
Активный Неактивный
Google Conversion Tracking:
Google Conversion Tracking Cookie wird genutzt um Conversions auf der Webseite effektiv zu erfassen. Diese Informationen werden vom Seitenbetreiber genutzt um Google AdWords Kampagnen gezielt einzusetzen.
Активный Неактивный
Отслеживание
Активный Неактивный
Отслеживающие файлы cookie помогают оператору магазина собирать и оценивать информацию о поведении пользователей на своем веб-сайте.
Google Analytics:
Google Analytics wird zur der Datenverkehranalyse der Webseite eingesetzt. Dabei können Statistiken über Webseitenaktivitäten erstellt und ausgelesen werden.
Активный Неактивный
Яндекс Метрика:
Яндекс Метрика Cookies werden zur zur der Datenverkehranalyse der Webseite eingesetzt. Dabei können Statistiken über Webseitenaktivitäten erstellt und ausgelesen werden.
Активный Неактивный
Служба
Активный Неактивный
Служебные файлы cookie используются для предоставления пользователю дополнительных предложений (например, чатов) на веб-сайте.
Информация, полученная с помощью этих служебных файлов cookie, может также обрабатываться для анализа страницы.
SmartSupp:
SmartSupp stellt eine Live Chat Anwendung für Seitenbenutzer zur Verfügung. Über das Cookie Wird die Funktion der Anwendung über mehrere Seitenaufrufe hinweg sicher gestellt und Statistiken zur Benutzung der Webanwendung erstellt.
Активный Неактивный
Этот веб-сайт использует файлы cookie, чтобы обеспечить вам наилучшие впечатления от нашего веб-сайта.
Процесс производства медной проволоки | Отжиг
Процесс производства медной проволоки | Отжиг | Процесс горячего погруженияПроцесс производства медной проволоки
Плетеные гибкие медные соединители с луженым покрытием в настоящее время все чаще предпочтительнее простой медной проволоки для применения в электротехнической и обрабатывающей промышленности. Соединитель — это электромагнитное устройство, которое используется для соединения нескольких цепей. и интерфейсы, в которых используются узлы механического уровня для обеспечения высокой производительности. Из-за нескольких природных факторов, таких как термические расширения и магнитных полей, бывает несколько случаев, когда желательно, чтобы разъем был гибким, чтобы он мог выдерживать изменение.
» Процесс волочения :
Мы берем медный стержень непрерывного литья марки EC диаметром 8 мм для волочения нашей проволоки в проволоки различного сечения.
В этом процессе волочения медных проводов мы используем алмазные матрицы самого высокого качества, чтобы получить наилучшие результаты.
Шток и матрицы помещаются в охлаждающую жидкость и защищены промышленной смазкой. Это помогает нам поддерживать
температуры и осуществлять процесс рисования контролируемым образом. Здесь мы следим за тем, чтобы медные катушки попали
наилучшее лечение, чтобы достичь максимальной полезности в промышленных применениях. Таким образом, мы получаем лучшее от
процесс волочения меди.
» Процесс отжига :
После завершения операции волочения витки волоченной проволоки помещают в электропечь в ванне для удаления
внутренние напряжения и повысить его ударную вязкость. Этот процесс называется отжигом. В этом курсе мы проходим
электрический ток по проводу в течение секунды при температуре 1000oFv.
Это очень точное и
управляемая операция. Отжиг проводится с использованием воды, и в процессе следят за тем, чтобы не происходило окисление.
в противном случае он может перегреться и сжечь катушку. Таким образом, мы достигаем наилучших результатов с медью.
отжиг проволоки.
» Процесс скрутки/скрутки:
После отжига проволока наматывается на катушки и подается для скрутки/скрутки на крутильных машинах.
чтобы переработать их в различные диапазоны размеров скрученных проводов. Затем они проходят через процесс распыления в
получить более гладкую поверхность. Здесь мы скручиваем два разных провода в соответствии с запатентованной формулой и длиной витка.
может варьироваться от двух до семи дюймов. Наш процесс группирования следует лучшим эргономическим методам и
новейшие инструменты для достижения оптимального качества в срок.
» Процесс лужения :
В процессе горячего погружения олово протравливается, и проволока проходит через протравленное олово, образуя на ней покрытие, и наматывается на катушки.
Процесс горячего погружения
В процессе горячего погружения олово протравливается, и проволока проходит через протравленное олово, образуя на нем покрытие, и наматывается на катушки.
Процесс гальванопокрытия
Существует отдельная установка для гальванопокрытия, где покрытие выполняется погружением проволоки в химическую ванну и пропускание в нем электрического тока для получения необходимого покрытия.
» Плетение :
Следующим заданием является завершение плетения. В этой попытке луженая медная проволока вставляется в
плетельная машина для получения различных размеров плетеных проводов в соответствии со спецификациями.
В процессе он принимает новый
внешний вид, образующий различные узоры (скрученный/круглый/плоский) при плетении в один или несколько слоев нити.
Здесь мы применяем высококачественные методы плетения и практики, чтобы получить наилучшие результаты. Построен из меди с
высокий коэффициент проводимости и долговечность, его можно использовать в качестве гибкого проводника в электроприборах и
аккумуляторные батареи.
» Процесс для проволоки из мишуры
Медная проволока тонкого сечения, должным образом намотанная на катушки, помещается на плющильную машину для ее правки. После этого процесса
проволока надевается на притирочный станок для получения притирки капроновой нити. После завершения этого процесса провод
наденьте плетенку / крутильную машину для плетения проволоки до необходимого размера, а затем проволоку обрабатывают для
химическое покрытие на необходимой машине.
» Процесс производства стеклянной проволоки :
Скрутка луженой медной проволоки выполняется на вязальной машине, а затем проволока помещается на притирочную машину для притирки ПП. По окончании этого процесса проволоку укладывают на плетельную машину для плетения стекловолоконного покрытия и укладывают курицу. на станке для лакирования проволоки.
Наши награды
Сертификат ISO
Сертификат РЦМЦ
Сертификат ММСП
Посмотреть наши награды
5 этапов процесса цепочки поставок проводов и кабелей
Опубликовано Consolidated Electronic Team | Оставить комментарий
Упрощение цепочки поставок и снижение общей стоимости владения может значительно повысить общую прибыльность компаний, использующих провода и кабели.
Хотя достижение этих целей может быть сложной задачей, опытный и знающий партнер по проводам и кабелям может помочь вам разработать идеальное решение для проводов или кабелей для вашего проекта.
Однако вы должны быть в состоянии точно определить свои потребности в проводах и кабелях и эффективно донести их до своего партнера, что требует понимания процесса цепочки поставок.
Хотите узнать больше о процессе цепочки поставок проводов и кабелей? Эксперты Consolidated Electronic Wire & Cable составили электронную книгу с описанием пяти ключевых этапов процесса, от поиска сырья до поставки продукции. Ниже мы выделяем некоторые идеи из электронной книги.
Скачать бесплатно электронную книгу: Цепочка поставок кабельной и кабельной промышленности
1. Источники сырья
Производители проводов и кабелей обычно выступают в качестве посредников между поставщиками сырья и покупателями. В результате они должны обладать знаниями и навыками, чтобы найти правильные материалы для проекта.
Квалифицированный производитель проводов и кабелей часто имеет представление о текущих рыночных тенденциях в отношении материалов для проводов и кабелей и сети надежных поставщиков материалов, которые в совокупности могут принести вам пользу, предоставив вам доступ к качественным материалам по справедливой цене.
2. Производство
Этот этап цепочки поставок проводов и кабелей включает в себя планирование и выполнение всех производственных операций (например, производство продукта, тестирование, упаковка и выпуск). Стороны, контролирующие эту деятельность, также должны управлять проверками производительности, собирать и хранить соответствующую информацию, контролировать соответствующие объекты и обеспечивать соответствие нормативным стандартам. Некоторые из факторов, которые следует учитывать при принятии решений о производственной деятельности, включают дерегулирование, стандарты качества/безопасности и тарифы.
3. Транспорт
Этап транспортировки в процессе цепочки поставок включает в себя перемещение продукта из исходного местоположения (как правило, производственного предприятия) к конечному пользователю.
Хотя на этот этап приходится менее 5% общих производственных затрат, он крайне важен для успеха всего процесса. По этой причине важно тщательно спланировать транспортировку продукта. Некоторые из вопросов, которые следует иметь в виду, включают:
- Как будет транспортироваться продукт?
- Какова стоимость транспортировки продукта этим способом?
- Сколько времени потребуется для транспортировки продукта этим способом?
Ответы на эти вопросы зависят от потребностей вашей цепочки поставок. Хороший партнер по проводам и кабелям должен быть достаточно гибким, чтобы реагировать и адаптироваться к изменяющимся требованиям и условиям цепочки поставок.
4. Индивидуализация продукта
В то время как готовые решения для проводов и кабелей подходят для некоторых приложений, многие современные приложения требуют узкоспециализированных решений. В этих ситуациях партнер по производству проводов и кабелей с возможностью изготовления на заказ может сэкономить ваше время и деньги, гарантируя, что вы получите продукт, точно отвечающий вашим потребностям.
На этапе настройки продукта вы можете указать каждый элемент конструкции проводного или кабельного изделия, от типа компонента и конфигурации до конструкционного материала.
5. Доставка продукции
Последним этапом цепочки поставок проводов и кабелей является доставка готовой продукции в конечный пункт назначения. Хотя этот шаг обычно включает отправку продукта оптовому или розничному продавцу, который делает его доступным для конечных пользователей, он может включать отправку пользовательского продукта непосредственно конечному пользователю.
Consolidated Electronic Wire & Cable: ваш эксперт и партнер по всем вопросам, связанным с проводами и кабелями
Успешная разработка и реализация кабельно-проводникового решения для проекта требует тщательного планирования и выполнения ряда трудоемких шагов. К счастью, работа с универсальным поставщиком может помочь вам оптимизировать этот процесс, поскольку они могут взять на себя ответственность за все этапы проекта, от проектирования до доставки, под одной крышей.
Если вы ищете квалифицированного и надежного партнера по проводам и кабелям для своего следующего проекта, эксперты Consolidated Electronic Wire & Cable всегда готовы помочь. Обладая более чем 100-летним опытом проектирования и производства проводов и кабелей, у нас есть все необходимое, чтобы удовлетворить все ваши потребности в проводах и кабелях.
Для получения дополнительной информации о процессе цепочки поставок проводов и кабелей и о том, как мы можем помочь вашему следующему проекту, загрузите нашу электронную книгу «Цепочка поставок проводной и кабельной промышленности».
Провод — Официальная Satisfactory Wiki
Используется для крафта.
Одна из самых основных частей.
Разблокировано в
Уровень 0 — Обновление HUB 2
Путь к чертежу
/Game/FactoryGame/Resource/Parts/Wire/Desc_Wire.
Desc_Wire_C
Размер стопки
500
Значение приемника
6
Провод является самым основным продуктом из меди, наряду с медными листами. Он широко используется в энергетической инфраструктуре.| Recipe | Ingredients | Building | Products | Prerequisites | |||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Beacon | 3 × Iron Plate 22.5 / min | 1 × Iron Rod 7.5 / мин | Производитель 8 сек × 2 | 1 × Beacon 7.5 / min 440 MJ/item | Tier 1 — Field Research | ||||||||||||||||||||||||||||||||
15 × Wire 112. | 2 × Cable 15 / min | ||||||||||||||||||||||||||||||||||||
| Cable | 2 × Wire 60 / min | Constructor 2 sec × 1 | 1 × Cable 30 / min 8 MJ/item | Tier 0 — HUB Upgrade 2 | |||||||||||||||||||||||||||||||||
| Object Scanner | 4 × Reinforced Iron Plate
| 20 × Wire
| Equipment Workshop × 10 | 1 × Сканер объекта | Tier 1 — Полевое исследование | ||||||||||||||||||||||||||||||||
50 × Винт | . | ||||||||||||||||||||||||||||||||||||
| Stator | 3 × Steel Pipe 15 / min | 8 × Wire 40 / min | Assembler 12 sec × 9 | 1 × Статор 5 / мин 180 MJ / Item | Tier 4 — Advanced Steel Production | ||||||||||||||||||||||||||||||||
| Xeno -Basher | 5 × Модульный кадр | Equipment Workshop × 20 | 1 × Xeno-Basher
| Tier 4 — Improved Melee Combat | |||||||||||||||||||||||||||||||||
25 × Cable | 500 × Провод | ||||||||||||||||||||||||||||||||||||
| Xeno-Zapper | 10 × Железный стержень | 9000 2 2009 2,0003 | 9000 2,000 2,000 2 9000 2 9000 2 | 9000 2,000 2 | 9000 2 9000 2 | Equipment Workshop × 10 | 1 × Xeno-Zapper
| The beginning | |||||||||||||||||||||||||||||
15 × Cable
| 50 × Провод | ||||||||||||||||||||||||||||||||||||
| Автоматизированная скорость проводка Альтернатив | 2 × Статор 3,75 / мин | 40 × 3,75 / мин | 40 × Wire 75 / MIN | Производитель 32 SEC | 4 × Автоматизированная проводка 7,5 / мин 440 MJ / Item | Tier 410003 440 MJ / ATEM | Ограничитель | ||||||||||||||||||||||||||||||
1 × Высокоскоростный разъем 1,875 / мин | |||||||||||||||||||||||||||||||||||||
| Классическая батарея Альп.  000445 / min | 7 × Alclad Aluminum Sheet 52.5 / min | Manufacturer 8 sec | 4 × Battery 30 / min 110 MJ/item | Уровень 7 — Aeronautical Engineering | |||||||||||||||||||||||||||||||||
8 × Пластик 60 / MIN | 12 × 90 / мин | ||||||||||||||||||||||||||||||||||||
| 3 90 / мин | |||||||||||||||||||||||||||||||||||||
| 3 90 / мин | |||||||||||||||||||||||||||||||||||||
| 3 90 / мин | 5 × Провод 37,5 / мин | 2 × Остаток тяжелой масла 15 / мин | . Мин26,67 MJ / ITEM | Tier 5 — Обработка масла | |||||||||||||||||||||||||||||||||
| Изолированный кабель Альтернат | 9 × 45 / мин | 9000 2 40003 60004 45 / мин | 9000 2 Резина 30 / мин | Ассемблер 12 с | 20 × Кабель 100 / мин. Alternate | 10 × Iron Plate 18.75 / min | 20 × Wire 37. | Assembler 32 sec | 3 × Reinforced Iron Plate 5.625 / min 160 MJ/item | ||||||||||||||||||||||||||||
| Steel Rotor Alternate | 2 × Steel Pipe 10 / min | 6 × Wire 30 / мин | Ассемблер 12 с | 1 × Ротор 5 / мин 180 MJ / Пункт | Tier 3 — Базовая сталь.0302 Super-State Computer Alginate | 3 × Компьютер 3,6 / мин | 2 × Электромагнитный контрольный стержень 2,4 / мин | . Суперкомпьютер2,4 / мин 1375 МДж/шт. | Уровень 7 — авиационная техника Уровень 8 — ядерная энергетика | ||||||||||||||||||||||||||||
204 × 0424 / min | 45 × Wire 54 / min | ||||||||||||||||||||||||||||||||||||
| Biomass Burner | 15 × Iron Plate
| 15 × Iron Rod
| Строительный пистолет | 1 × Biomass Burner | Tier 0 — Модернизация концентратора 6 | ||||||||||||||||||||||||||||||||
25 × Wire | 9303|||||||||||||||||||||||||||||||||||||
| Ceiling Light | 50 × Quickwire
| 16 × Wire
| Build Gun | 1 × Ceiling Light
| AWESOME Shop — Внутреннее освещение | ||||||||||||||||||||||||||||||||
6 × Стальная балка
| |||||||||||||||||||||||||||||||||||||
Двойная настенная воронка Mk. 1 02 9 0 3 0434Wire | 2 × Железный стержень | Сборка пистолета | 1 × Выход с двойной стеной Mk.1 | 6. Выходы на стенах MK.1 | |||||||||||||||||||||||||||||||||
| MAM | 5 × Железная пластина | 15 × Кабель | 0324 1 × MAM
| Tier 1 — Field Research | |||||||||||||||||||||||||||||||||
45 × Wire
| |||||||||||||||||||||||||||||||||||||
Power Pole Mk. 1 | 3 × Wire | 1 × Железный стержень | Строительный пистолет | 1 × Power Pole Mk.1 | Tier 0 -Hub Обновление 3 | Tier 0 -Hub 3 | Tier 0 -Hub 3 | Tier 0 -Hub0303 | |||||||||||||||||||||||||||||
1 × Concrete
| |||||||||||||||||||||||||||||||||||||
| Power Storage | 100 × Wire
| 10 × Modular Frame
| Build Gun | 1 × Аккумулятор
| Уровень 4 — Логистика Mk. 3 | ||||||||||||||||||||||||||||||||
5 × Статор | |||||||||||||||||||||||||||||||||||||
| Resource Well Pressurizer | 200 × Wire
| 50 × Rubber
| Build Gun | 1 × Resource Well Pressurizer
| Tier 8 — Передовое производство алюминия | ||||||||||||||||||||||||||||||||
50 × Промышленная балка в кожухе
| 50 × Двигатель
| ||||||||||||||||||||||||||||||||||||
| Smelter | 5 × Iron Rod
| 8 × Wire
| Build Gun | 1 × Smelter
| Tier 0 — Модернизация концентратора 2 | ||||||||||||||||||||||||||||||||
| Пространственный лифт | 500 × Бетон | 250 × Железная пластина | 1 × Space Elevator
| Tier 0 — HUB Upgrade 6 | |||||||||||||||||||||||||||||||||
400 × Iron Rod
| 1500 × Wire
| ||||||||||||||||||||||||||||||||||||
| Street Light | 10 × Quickwire | 4 × WIRE | СОБСТВЕННОЕ ГВЕР | 1 × | . 0004Street Light
| AWESOME Shop — Street Light | |||||||||||||||||||||||||||||||
4 × Iron Rod
| |||||||||||||||||||||||||||||||||||||
| Wall Outlet Mk.1 | 4 × Wire
| 1 × Железный стержень | Строительный пистолет | 1 × Выходная настенная розетка Mk.1 | Tier 0 -Upgure 3 | 0263 Магазин AWESOME — Настенные розетки Mk.1 | |||||||||||||||||||||||||||||||
5 / min
0303
0003 Reinforced Iron Plate
5 / minПроцесс производства жгута проводов: шаг за шагом
Процесс производства жгута проводов требует много времени, сложен и ориентирован на определенные задачи.
Тем не менее, по мере роста спроса на жгуты проводов и кабельные сборки производство этих компонентов продолжает расширяться. Это потому, что жгут проводов является одним из самых незаменимых электронных и электрических компонентов в современном мире!
Шаг 1: Дизайн
Жгут проводов, спрятанный за перчаточным ящиком автомобиля или на задней панели стиральной машины, подает питание и передает информацию упорядоченным и однородным способом. В исследованиях и разработках электронных продуктов инженеры должны ежедневно сталкиваться с электрическими проблемами и преодолевать их, чтобы успешно вывести продукт на рынок. Неотъемлемой частью этой задачи является индивидуальный дизайн электронной части каждого продукта и пошаговый процесс изготовления жгута проводов для завершения сборки. Это также этап, на котором инженеры должны выбрать компоненты подвески и принять решение о других спецификациях использования.
Этап 2: Прототипирование
При необходимости прототипирование жгута проводов позволяет инженеру или разработчику получить реальную версию конечного продукта.
Затем они могут протестировать жгут по назначению перед началом первого производственного цикла, обеспечив оптимальную производительность.
Этап 3: Производство и сборка
При производстве жгутов проводов необходимо соблюдать проектные требования и поддерживать высокие стандарты качества с минимальным количеством ошибок. Примечательно, что в наши дни, когда автоматизированное производство расширяется во всем мире почти во всех секторах, процессы производства жгутов проводов по-прежнему в немалой степени зависят от ручной сборки. Хотя в процесс может быть включена некоторая автоматизация, ручное изготовление жгутов проводов и кабельных сборок необходимо из-за множества сложных и трудоемких этапов, связанных с завершением процесса. Несмотря на то, что изготовление жгута проводов может быть трудным и ориентированным на задачу, ручное производство остается более рентабельным.
Еще одна причина, по которой ручное производство остается основным методом изготовления жгутов проводов и кабельных сборок, заключается в том, что каждый из них должен быть адаптирован для каждого применения.
Жгуты проводов — это очень специфические компоненты, предназначенные для определенных более крупных деталей. Они необходимы для решения геометрических и электрических проблем при производстве продуктов и для решения конкретных проблем, присущих всему процессу. Геометрически жгуты проводов предназначены для размещения в определенном пространстве в гораздо большей сети электрических компонентов и проводки или рядом с ней. Жгуты проводов также должны заземлять и защищать провода от возможных внутренних и внешних повреждений, связанных с электрическими проблемами, такими как перекрещивание проводов, химические вещества или влажность.
Обрезка проводов
Вообще говоря, начальный шаг в сборке жгута проводов — убедиться, что провода обрезаны до нужной длины, что выполняется с помощью станка для резки проводов.
Зачистка и соединения
На следующем этапе необходимо зачистить концы проводов, чтобы обнажить жилы. Это делается для последующего прикрепления клемм или корпусов разъемов или модулей.
Сборка
Наконец, провода собираются в жгут с использованием верстака или монтажной доски в соответствии с проектными спецификациями.

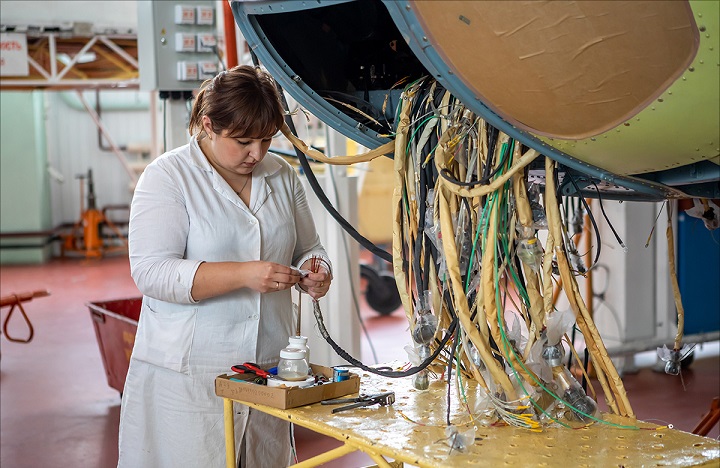

Ручное производство жгутов проводов необходимо для прокладки проводов через рукава и нанесения тканевой ленты там, где это необходимо, например, на ответвлениях от жгутов проводов. Клеммы должны быть обжаты на проводах, а если к одной клемме необходимо присоединить более одного провода, потребуется многократное обжатие. Также вставка одного рукава в другой производится вручную, как и крепление любых прядей лентой, хомутами или стяжками.
Ручное производство не исключает использования автоматики и машин при производстве жгутов проводов. Машины для резки используются для равномерной обрезки проводов на заданную длину, машины используются для обжима клемм или для частичной вставки проводов с установленными клеммами в соединительные модули. Паяльные машины необходимы для запайки концов проводов, как и инструменты для скручивания проводов.
Этап 4: Тестирование
После завершения производства каждый отдельный жгут проводов должен пройти испытания на электрическую безопасность для любых спецификаций, которым он может соответствовать в реальных условиях эксплуатации. Этот шаг имеет решающее значение для обеспечения 100% надежной работы конечного продукта.
Производство жгутов проводов представляет собой процесс. Проектирование и сборка от чертежной доски до готового жгута проводов требует пошагового планирования и большого количества ручного производства. Каждый жгут проводов предназначен для интеграции в более крупную электронную сеть, что в современном мире действительно делает жгуты проводов незаменимыми.
Компания JEM Electronics является признанным лидером в области кабельных сборок и жгутов проводов на заказ, обслуживая клиентов в самых разных отраслях промышленности уже более 30 лет. Если вам нужны нестандартные сборки или ремни, свяжитесь со специалистами JEM сегодня!
Ведущие производители проводов и кабелей в США и во всем мире
В этой статье, чтобы помочь вам в поиске поставщиков проводов и кабелей и компаний, мы собрали информацию о ведущих производителях проводов и кабелей по всему миру и ведущих производителях кабелей США.
Кабель и провод очень тесно связаны между собой, поскольку кабель представляет собой просто структуру из нескольких проводов. Оба могут использоваться для различных приложений, от питания и передачи данных до использования в конструкции и управлении, в зависимости от их материалов и конструкции.
Краткий обзор этой статьи:
- Производители кабелей США
- Ведущие кабельные компании мира
Ведущие производители проводов и кабелей США
В приведенной ниже Таблице 1 представлена информация о ведущих производителях кабелей в США на сайте Thomasnet. Компании ранжированы в порядке убывания годового объема продаж, а также включена информация о штаб-квартире каждой компании и годе ее основания. Продажи указаны в миллионах долларов США, тире обозначают информацию, которая была недоступна.
Таблица 1: Производители кабеля
в США| Компания | Головной офис | Год основания | Годовой объем продаж |
Белден, Инк. | Ричмонд, IN | 1902 | $250+ |
| Alpha Wire Co. | Элизабет, Нью-Джерси | 1921 | $100-249,9 |
| Лейк Кейбл, ООО | Бенсенвилл, Иллинойс | 1995 | $100-249,9 |
| Корпорация TriMark | Нью-Хэмптон, ИА | 1971 | 50–99,9 $ |
| Провод и кабель Philatron | Санта-Фе-Спрингс, Калифорния | 1974 | 25–49,9 $ |
| LUTZE, Inc. | Шарлотта, Северная Каролина | 1982 | 25–49,9 $ |
| American Wire Group | Майами, Флорида | 2001 | 10–24,9 $ |
| Провода и кабели EIS | Хэдли, Массачусетс | 1910 | 10–24,9 $ |
| Daburn Electronics & Cable and Polytron Devices | Довер, Нью-Джерси | 1964 | 10–24,9 $ |
| Производители кабелей Lexco | Норридж, Иллинойс | 1952 | $5-9,9 |
Компания Belden, Inc.
, базирующаяся в Ричмонде, штат Вирджиния, предлагает промышленные и коммерческие кабели. Его продукция включает медь, оптоволокно, аудио-видео, промышленный Ethernet, шину данных, многожильный кабель и кабель VFD. Он также предлагает сетевые разъемы, переключатели, сборки, шкафы и другие аксессуары.
В Элизабет, штат Нью-Джерси, Alpha Wire Co. предлагает нестандартные и стандартные кабели и медные провода, в том числе экологически чистые кабели и провода, соединительные провода и промышленные кабели и провода. Он также предлагает услуги по проверке и тестированию.
Lake Cable , расположенная в Бенсенвилле, штат Иллинойс, поставляет стандартные и нестандартные кабели для измерительных приборов, лотков, термопар, систем отопления, вентиляции и кондиционирования, пожарной сигнализации, радиовещания, связи и коммунальных приложений. Они предлагают специальные цвета оболочки кабеля, индивидуальную печать и длину, производство по белой этикетке и индивидуальную упаковку.
TriMark Corporation предлагает стандартные и нестандартные кабели дверных систем, а также другую дверную фурнитуру и системы. Он базируется в Нью-Хэмптоне, штат Айова.
Штаб-квартира Philatron Wire & Cable , Санта-Фе-Спрингс, Калифорния, занимается производством проводов и кабелей, а также формованных кабельных сборок. Она специализируется на сверхбольших гибких кабелях, спиральных кабелях и шнурах шириной от 1/16 до 3,75 дюйма и напряжением от 12 до 35 000 вольт.
ЛУТЦЕ, Инк. обеспечивает промышленное управление, электронику, датчик привода, шину, сеть, двигатель, частотно-регулируемый привод и серверные кабели. Он также предлагает продукты для управления, проводки шкафов и средств связи. Компания базируется в Шарлотте, Северная Каролина.
American Wire Group , в Майами, Флорида, предлагает заземляющие, статические и растяжки, а также кабели передачи, распределения, мультиплексирования, низкого и среднего напряжения, бронированные, контрольные, оптоволоконные и портативные силовые кабели.
EIS Wire and Cable базируется в Хэдли, Массачусетс. Компания предлагает силовые и контрольные кабели для электроэнергетики, нефтеперерабатывающей, нефтехимической, сталелитейной, целлюлозно-бумажной, солнечной, автоматизированной и горнодобывающей промышленности.
Daburn Electronics & Cable and Polytron Devices производит многожильные провода с FEP, PE, PTFE, PVC, резиной, неопреном и другими изоляционными материалами. Его типы продукции включают втягивающиеся шнуры, миниатюрные, плоские ленты, силовые и акустические провода и кабели. Он базируется в Дувре, штат Нью-Джерси.
Компания Lexco Cable Manufacturers , расположенная в Норридже, штат Иллинойс, предлагает несколько разновидностей стальных канатов, в том числе авиационные канаты, волокнистые сердечники, конструкционные пряди, независимые сердечники, мостовые канаты, устойчивые к вращению, уплотненные, скрученные, а также оцинкованные и покрытые канаты.
Ведущие кабельные компании мира
Таблица 2 содержит информацию о ведущих мировых производителях проводов и кабелей в 2016 г. по данным Integer. Они расположены в порядке убывания размера компании по количеству сотрудников. Кроме того, доступна информация о местонахождении штаб-квартиры каждой компании и годе ее основания. Годовой объем продаж указан в миллионах долларов США, тире обозначают информацию, которая была недоступна.
Таблица 2: Мировые производители проводов и кабелей*
| Компания | Головной офис | Год основания | Количество сотрудников |
| Хитачи | Токио, Япония | 1910 | 307 000 |
| Сумитомо Электрик | Осака, Япония | 1897 | 248 000 |
| Леони | Нюрнберг, Германия | 1569 | 86 000 |
| Фурукава | Токио, Япония | 1875 | 52 000 |
| Группа Присмиан | Милан, Италия | 1879 | 30 000 |
| Общий кабель** | Хайленд-Хайтс, Кентукки, США | 1927 | 30 000 |
| Нексанс | Париж, Франция | 1897 | 26 000 |
| Хенгтонг | Цзянсу, Китай | 1991 | 18 000 |
| Саутвайр | Кэрроллтон, Джорджия, США | 1937 | 7 500 |
| Кабель L S и система | Аньян, Корея | 1962 | 4 203 |
*Список ведущих компаний-производителей проводов и кабелей Integer находится здесь: https://www.
integer-research.com/market-analysis/the-integer-top-100-wire-cable-producers-database/badges-of-distinction /
** General Cable был недавно приобретен Prysmian в 2018 году
Ведущие кабельные компании — сводки и информацияHitachi , базирующаяся в Токио, Япония, предлагает роботизированные плоские, плоские, ленточные, электронные круглые, оптоволоконные кабели и кабели прямого подключения, а также кабели для суровых условий, промышленного и медицинского оборудования.
Sumitomo Electric , которая также является японской, предлагает промышленные электрические провода и кабели для энергетики, окружающей среды, инфраструктуры, поликарбонатной стали, арматуры с высоким сдвигом, а также промышленных товаров и материалов. Его типы кабелей и проводов включают среднее и низкое напряжение, жилые, атмосферостойкие, сверхгибкие, дорожные и накладные. Компания также предлагает материалы для электропроводки, такие как электронные провода со спиральным экраном и изоляцией для электронных устройств, а также коаксиальные кабели.
Основанная в Нюрнберге, Германия, Leoni производит автомобильные и грузовые автомобили, средства связи, транспорт, бытовую технику, промышленные, медицинские, инфраструктурные, а также оптоволоконные кабели и провода.
Furukawa , в Токио, Япония, предлагает оптоволоконные кабели, провода из меди и нержавеющей стали, силовые, коммуникационные, промышленные, бытовые, филиальные, термостойкие, распределительные, сверхвысокого напряжения, строительные, эмалированные и изолированные провода и кабели.
Prysmian Group со штаб-квартирой в Милане производит энергетические и телекоммуникационные кабели для электросетей, нефтегазовой отрасли, телекоммуникаций, строительства, инфраструктуры, транспорта и мобильности. Он обслуживает военную, оборонную, горнодобывающую, атомную промышленность, энергетику и возобновляемые источники энергии.
General Cable производит кабели для энергетики, строительства, промышленности, связи, возобновляемых источников энергии и специальных приложений.
Компания базируется в Хайленд-Хайтс, штат Кентукки.
Nexans , базирующаяся в Париже, Франция, поставляет заказные кабели питания, высокого напряжения, передачи данных, телекоммуникаций, инфраструктуры и автоматизации. Он обслуживает энергетику, транспорт, аэрокосмическую промышленность, телекоммуникации и данные, промышленность, строительство и инфраструктуру.
Продукция Hengtong включает промышленные провода и кабели. Типы включают низкое, среднее, высокое и чрезвычайно высокое напряжение, неизолированные воздушные проводники, железнодорожные контактные линии и продукты OPGW. Базирующаяся в Цзянсу, Китай, компания также предлагает стержни из алюминия и сплавов и удлиненные изделия.
Southwire , в Кэрроллтоне, Джорджия, специализируется на электрических кабелях и проводах. Его предложения включают в себя жилые, коммерческие, горнодобывающие, промышленные, передающие, распределительные, подстанции, возобновляемые источники энергии, а также кабельную и проводную продукцию OEM.
