Прямые поставки защит направляющих и гибких кабель-каналов от мировых производителей
Телескопические защиты (кожухи)
Телескопические защиты (защитные кожухи) служат для защиты направляющих и различных компонетнов. Мы предлагаем защиты любой сложности и размеров, помощь в разработке телескопических защит для новых станков, замена вышедших из строя. Технические специалисты разрабатывают чертежи на основании Ваших эскизов или опросных листов и уже после согласования чертежей изготавливаются сами защиты. Мы поставляем защиты производства P.E.I.(Италия), Kabelschlepp(Германия) и более дешевые защиты производства Китая.
Гофро-защиты
Наиболее простой и доступное решение в станках любого типа для защиты направляющих и шпинделей.
Одним из преимуществ является возможность установки в ограниченном пространстве. В зависимости от условий работы гофро-защиты могут изготавливаться из различных материалов и специального изготовления. Одним из таких примеров являются гофро-защиты со специальными пластинами(ламелями). Мы поставляем защиты производства P.E.I.(Италия), Kabelschlepp(Германия) и более дешевые защиты производства Китая.
Скребки
Скребки служат для очистки направляющих от стружки и других мелких нежелательных частиц и являются одним из важнейших и неотъемлимым элементом защиты направляющих.
Спиральные защиты
Спиральные защиты служат для защиты винтовых пар, шпинделей, валов как от стружки и мелких частиц, так и от механических повреждений. Возможно изготовление из различных материалов. Вариант установки также выбирается заказчиком. Мы поставляем защиты производства P.E.I.(Италия), Kabelschlepp(Германия) и более дешевые защиты производства Китая.
Фартучные защиты
Одни из наиболее простых решений для защиты от небольшого количества стружки, не требующих большого пространства для установки.
Мы поставляем защиты производства P.E.I.(Италия), Kabelschlepp(Германия) и более дешевые защиты производства Китая.
Рулонные защиты
Наиболее простое и выгодное решение доступное при небольших скоростях работы, если не требуется безупречное уплотнение, обеспечивает долгий срок службы и занимает небольшое пространство. Мы поставляем защиты производства P.E.I.(Италия), Kabelschlepp(Германия) и более дешевые защиты производства Китая.
Стружкоуборочные конвейера
Стружкоуборочные конвейера (транспортеры для уборки стружки) различных типов. Для мокрой и сухой стружки, цветных металлов, для заготовок и отходов, горячих кованных деталей. Изготовление по чертежам и опросным листам заказчика. Мы поставляем конвейера производства Kabelschlepp(Германия) и более дешевые производства Китая.

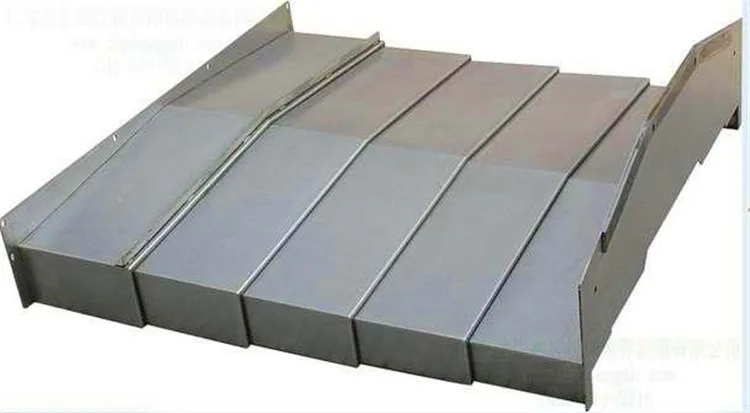

Телескопическая защита
Телескопические покрытия предназначены для максимальной защиты систем линейных перемещений.
Благодаря используемому материалу, телескопы можно использовать для защиты от:
• раскаленной стружки, которая образуется при резке металла,
• СОЖ, который используется при обработке,
• тяжестей, которые могут упасть на незащищенное линейное перемещение,
• производственных травм персонала.
Телескопические покрытия изготавливаются из специальной листовой стали, которая соответствует классу FePO1 согласно нормам EN 10130 и EN 10131. Стандартная толщина стали варьируется от 1,5 мм до 3 мм. Для специального применения можно изготовить телескопические покрытия из нержавеющей листовой стали.
ПРИМЕНЕНИЕ:
Телескопические покрытия предназначены для защиты линейных перемещений, трапецеидальных и шаровинтовых передач, всех ходовых осей. Телескопические покрытия можно приспособить под конструкцию оборудования. В процессе проектирования покрытия, его можно адаптировать к возможностям используемого пространства.
Нужно принимать во внимание рабочее положение телескопических покрытий, прежде всего, из-за формы и типа направляющих элементов.
Покрытие в горизонтальном рабочем положении под собственным весом прижимается к перемещению и поэтому самопроизвольного отклонения от заданного направления не происходит. В случае вертикального рабочего положения, необходимо предотвратить движение телескопического покрытия вдоль оси. Это необходимо для того, чтобы не происходило самопроизвольного сдвига покрытия от предварительно заданного направления. Аналогичный принцип действует и для поперечного и наклонного положения телескопического покрытия.
Максимальная рабочая скорость:
40 м/мин.Максимальная рабочая скорость с системой пантографа: 70 м/мин.
ТИПЫ ТЕЛЕСКОПИЧЕСКИХ ПОКРЫТИЙ
Указанные формы профилей можно комбинировать и, таким образом, достичь требуемой окончательной формы, подходящей для конкретной рабочей позиции.
Конструкция и комплектующие телескопических защит
Способ перемещения телескопического покрытия выбирается с учетом веса, конструкции, рабочего положения, рабочей скорости и ускорения движения покрытия.
- Направляющие ролики (рис. 36) используются, прежде всего, в тех местах телескопического покрытия, которые удерживают его вес и обеспечивают передвижение покрытия по линейным направляющим.
- Глиссеры (рис. 36) направляют покрытие вдоль оси движения и не допускают непредвиденного и нежелательного отклонения движения покрытия в стороны. При более простых условиях применения можно использовать глиссеры вместо роликов, то есть в тех случаях, когда телескопическое покрытие не перемещается с высокой скоростью и ускорением и, в то же время, общая конструкция покрытия допускает использование глиссеров.
- Самонаправляющиеся контактные рейки. В качестве вспомогательных боковых направляющих телескопических покрытий, используются самонаправляющиеся контактные рейки.
Такие рейки не заменяют боковые глиссеры полностью, но способствуют правильному движению телескопического покрытия по линейным направляющим.
- Защита от попадания жидкостей. Для защиты систем линейных перемещений от хладагентов, шлифовального шлама, стружки и т.д. необходимо уплотнить пространство между отдельными элементами телескопического покрытия. Для этих целей используются скребки для линейных поверхностей (рис. 38). Типы скребков для применения на телескопических покрытиях: TSA 8, TSA 12 TSA E-8, TSA E-12, TSA-M 16, TSA-M 19, TSA-D, TSA-DD, E 2, E 3.
Система пантографа
Для обеспечения равномерности растяжения отдельных элементов телескопического покрытия используется система пантографа.
Это, прежде всего, те случаи, в которых применения системы пантографа требует конструкция покрытия, и рабочая скорость движения превышает 20 м/мин.
Накладные платформы
Телескопические покрытия можно оборудовать накладными платформами, которые всегда располагаются на первом элементе покрытия.
Амортизаторы
Если телескопическое покрытие не оборудовано системой пантографа, обеспечивающей равномерное растяжение всех элементов, то при движении с большой скоростью покрытия, отдельные элементы сталкиваются между собой. Эти толчки вызывают шум и в дальнейшем могут привести к повреждению всего покрытия. Для устранения данной проблемы можно оборудовать телескопическое покрытие амортизаторами.
Манипуляционные крепления Учитывая размеры и материал телескопических покрытий, не исключено, что их вес может достигать нескольких сотен килограммов. В результате, монтаж может стать достаточно затруднительным. Поэтому телескопические покрытия оборудуются креплениями (рис. 40) для работы с подъёмной техникой (подъёмный кран, автокар, и т.д)
Телескопический рельсовый фонарь | Rollco
Телескопический рельсовый фонарь | РоллкоТелескопические рельсы Rollco Light предназначены для малых и средних нагрузок от 30 до 300 кг/пара. Телескопические рельсы стандартно поставляются с выдвижением до 140% и доступны длиной от 300 мм до 1500 мм. Мы также предлагаем специальные версии с более короткими или более длинными направляющими.
Скачать все продукты в формате PDF
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
- Подробнее о телескопическом рельсовом фонаре
- CAD-файлы
- Техническая информация (pdf)
- Стандартные допуски
Рекомендуемое имя A-ZName Z-A
5030 — Расширение 100%
Телескопическая стальная 3-балочная направляющая, выдвигающаяся на 100%
5040 — Расширение 100%
Телескопическая стальная 4-балочная направляющая, выдвигающаяся на 100%
5040 — Расширение 140%
Телескопическая стальная 4-балочная направляющая, выдвигающаяся на 140 %
210 Без блокировки — 100% удлинение
Телескопическая направляющая скольжения на алюминиевом шарикоподшипнике
220 (справа) и 230 (слева) Блокировка входа/блокировки — 100% удлинение
Телескопическая направляющая на алюминиевых шарикоподшипниках с системой фиксации
410 — Расширение 100%
Телескопическая алюминиевая направляющая 3 балки со 100% выдвижением, легкая
3045 — 100% Расширение
Телескопическая стальная направляющая с 3 балками, 100% выдвижение, низкие нагрузки
3080 — Расширение 100%
Телескопическая стальная 3-балочная направляющая со 100% выдвижением, высокие нагрузки
3560 — Расширение 100%
Телескопическая направляющая из нержавеющей стали с 3 балками и 100% выдвижением
×
Скачать
Телескопические рельсы и направляющие drylin® NT
org/BreadcrumbList»> Группа продуктов drylin® NT состоит из телескопических направляющих с непрерывной длиной выдвижения до 600 мм.
Также доступен фиксатор. igus® предлагает комбинацию алюминия и полимера, гарантирующую бесшумную работу. Телескопические направляющие чрезвычайно легкие и отвечают самым строгим гигиеническим требованиям. Доступно только в метрических единицах измерения
