Самодельный пылесос для столярной мастерской
Все началось с того, что я стал засыпаться опилками. Любое действие с электроинструментом генерирует опилки. Я пытался воспользоваться сразу керхеровским строительным пылесосом, но он перестает работать через 5 минут работы — просто забивается фильтр. Поэтому было решено делать пылесос самому. Честно говоря, это мой третий пылесос, а будет их еще много, люди просят повторить.
Все начинается с емкости. Емкость было решено делать самостоятельно, потому, что не мог найти на 100 литров бочку без сужения и легкую. Поэтому сделал каркас из фанеры и заполнил его сотовым поликарбонатом. Внутри стоит кольцо, чтобы бочка не схлопнулась.
С помощью фрезерного циркуля нарезал колец и сделал корпус сепаратора, в который по касательной заходит поток с мусором и под действием центробежной силы падает через прорезь вниз бочки. Сдуру взял ДВП для круглой стенки, не повторяйте моих ошибок! Фанера 3 или 4мм лучше для этого подходит. Патрубок сделан из сантехтрубы 50мм.
Сверху сепаратор накрыт крышкой с дыркой, на которой смонтирован корпус фильтра. Фильтрующий элемент используется от инжекторного ВАЗовского авто, у них цена доступная.
На крышке корпуса фильтра смонтирован двигатель от мощного пылесоса с родным демпферным кольцом, что уменьшает звук и вибрации.
Чтобы бочку не раздавило при перекрытии шланга в ней установлен предохранительный клапан. Простая и надежная конструкция, можно отрегулировать даже 🙂
Корпус оклеен шумкой. Установлен выключатель и розетки для подключения электроинструмента.
Собран блок автостарта пылесоса от подключенной нагрузки с задержкой выключения. Своеобразное реле тока. 🙂 На фото опытный образец.
Вот фото теста пылесоса. Рядом Керхер. У него есть колесики от старого кресла, чтобы за собой таскать 🙂 И ручка, чтобы вытряхивать.
Пылесос занял свое место на подставке в углу и вылазит оттуда только на очистку. Шланг от него идет под потолок вместе с кабелем для подключения инструмента достает ко всем рабочим поверхностям мастерской.
Выложу фото других братанов моего пылесоса. Первый вариант. Трудится уже давно в чужом гараже, хозяин просит повторить 🙂 Ведро на 25 литров. Пробный вариант без всяких изысков, чистая функциональность.
Этот страшный монстр у моего отца. не очень устойчивая конструкция, но он просто зверь! При перекрытии воздуха полметра шланга всасывает внутрь и схлопывает ведро. 🙂
Источник
Жми на кнопку, чтобы подписаться на «Как это сделано»!
Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано
Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.
Жми на иконку и подписывайся!
— http://kak_eto_sdelano.livejournal.com/
— https://www.facebook.com/kaketosdelano/
— https://www.youtube.com/kaketosdelano
— https://vk.com/kaketosdelano
— https://ok.ru/kaketosdelano
— https://twitter.com/kaketosdelano
— https://www.instagram.com/kaketosdelano/
Официальный сайт — http://ikaketosdelano.ru/
Мой блог — http://aslan.livejournal.com
Инстаграм — https://www.instagram.com/aslanfoto/
Facebook — https://www.facebook.com/aslanfoto/
Вконтакте — https://vk.com/aslanfoto
Tags: мастерская
Сделал столярный пылесос для мастерской своими руками
Создать собственную модель пылесоса под запрос – это круто. Но для умелых рук ничего сверхтрудного в этом нет. Поэтому самоделки появляются часто и конструкции их интересны. Есть умельцы, организовавшие мастерскую пылесосов и создающие строительные инструменты под заказ, используя, отслужившую свое, бытовую технику.
Содержание
- 1 Самодельный пылесос для мастерской
- 2 Видео
Как выяснилось, для тех у кого есть столярная мастерская с деревообрабатывающими станками, покупать производительную модель строительного пылесоса накладно, хозяйственные небольшие забиваются стружкой. Появление самодельных пылесосов связано с потребностью собрать своими руками производительный агрегат, пользуясь подручными материалами или недорогими комплектующими.
Во всех рассматриваемых моделях используются двигатели, а иногда полная сборка от старых советских пылесосов в металлическом корпусе и другие компоненты – гибкие шланги, пластмассовые компоненты насадок.
Именно, уже готовый, рассчитанный на создание вакуума мотор с крыльчаткой служит сердцем пылесоса. А вот как соорудить циклонный фильтр и направить стружку в бак – решается по разному. Здесь может быть использован готовый бак из пластика или оцинковки, может быть построен своими руками. Но обязательно в пылесосе для мастерской используется тангенциальный ввод, основа циркуляционного движения воздуха в камере.
Найти 15-20 литровую емкость, не проблема. Но большой бак под стружку лучше сделать самостоятельно. Для бочки днища выполняют фанерные, создают ребра жесткости из деревянных брусков и обтягивают каркас поликарбонатом. Конструкция получается легкая и вместительная.
Сепаратор для отделения стружки и опилок создан из двух фанерных кругов, соединенных меду собой имеющий тангенциальный ввод мусора. Верхний блин выполнен с прорезью, в которую устанавливается патронный каркас для фильтра и предохранительный клапан. На крышку крепится насос с крыльчаткой, фильтр взят от авто. Здесь же подведена розетка для электроинструмента и выполнена схема синхронного включения. От розетки проложена подводка к станкам, шланг достает до всех точек, а пылесос стоит в углу, пока бочка не наполнится. Такие, и усовершенствованные конструкции, выполненные из подручных материалов доступны по цене, и как пылесосы для мастерской, эффективны.
Есть и другая конструкция, сделанная своими руками, но с использованием компонентов купленных на китайском сайте. Автор предоставил на общее обозрение размеры и внешний вид поделки.
Он считает, если заниматься любимым делом, как хобби, не стоит тратить внушительные суммы на обустройство мастерской. Его установка работает. Один недостаток – мелкодисперсная пыль не успевает осесть, проходит в фильтр от инжекторного ВАЗ. Но для сбора стружки в домашней мастерской пылесос подходит.
Видео
Одну из самоделок – пылесос для столярной мастерской, сделанный своими руками мы демонстрируем на видео. Выполненная на основе старого советского пылесоса Буран и оцинкованного бачка, интересная и простая конструкция.
10 гениальных самодельных пылесосов с хорошим всасыванием
Хороший пылесос очистит ваши дорогие персидские ковры от мусора, ваши полы будут безупречными, а в вашем доме будет меньше шерсти, если у вас есть домашние животные. Однако пылесос не поможет, если ему не хватает хорошего всасывания. Мощность всасывания пылесоса определяет, насколько эффективно он убирает пыль, шерсть и другую грязь с поверхностей вашего дома.
Если, изучив рынок, вы все еще не можете найти модель с подходящим всасыванием или нужными вам функциями, избавьте себя от хлопот и создайте ее. Для вдохновения мы собрали десять гениальных самодельных пылесосов с хорошим всасыванием.
1. Пылесос на стероидах
Конечно, разрушение строений гигантским молотом во время ремонта своими руками — это весело, снимает стресс и заставляет вас почувствовать себя измученным главным героем большинства фильмов. Но часть очистки? Не так привлекательно! Если вы много делаете своими руками, соберите этот пылесос на стероидах, чтобы упростить уборку после ремонтных работ своими руками или деревообработки. Он основан на пылесборнике NOVA FM-300S5 для максимальной мощности всасывания. Ознакомьтесь с более подробной информацией о создании этого проекта в руководстве Instructables.
2. Умный робот-пылесос
Если вы всегда хотели Roomba, но всегда возвращаетесь к своему обычному пылесосу, когда думаете о цене, этот робот-пылесос для пола своими руками для вас. Основанный на ручном пылесосе, он управляется микроконтроллером Arduino Pro Mini с ультразвуковыми датчиками для обнаружения препятствий и их обхода.
Лучшая часть? Вам не нужна техническая степень, чтобы построить его, потому что все хорошо проработано в руководстве Circuit Digest. Пока вы этим занимаетесь, ознакомьтесь с еще несколькими идеями простых проектов «сделай сам», которые можно сделать с помощью электродвигателя.
3. Детский пылесос
Дети прекрасны, но они превратят ваш дом в груду хаоса за считанные минуты. И это нормально, потому что именно так они учатся и растут. Однако привить им чувство ответственности необходимо заранее. Например, вместо того, чтобы убирать за маленькими Джонни или Дженни каждый раз, когда они проливают свой напиток, соберите детский пылесос и заставьте их убираться за собой. После этого вы, несомненно, увидите, что они меньше проливаются.
Подробные инструкции по выполнению этого проекта см. в учебнике Instructables. А чтобы получить больше вдохновения, чтобы занять своих детей, ознакомьтесь с этими потрясающими проектами «сделай сам», чтобы развеять скуку на выходных, которые вы можете попробовать вместе с ними.
4. Мини-пылесос
Знаете ли вы, что на клавиатуре среднего компьютера находится до 3000 бактерий на квадратный дюйм, а на мыши — до 1600? Ваш смартфон еще хуже. На каждом квадратном дюйме обитает до 25 127 бактерий! Для регулярно используемых устройств вы можете легко содержать их поверхности в чистоте, приобретя мини-пылесос.
На рынке их много, но создание одного приносит больше удовлетворения, а этот проект Instructables создать легко. Он небольшой и требует легкодоступных материалов, таких как шприц, двигатель, разъем и выключатель.
5. Карманный пылесос
Если вам не нравится вид пыли или грязи вокруг вас, этот карманный пылесос, созданный на Instructables, изменит правила игры. Он достаточно компактен, чтобы поместиться в вашем кармане, и эстетичен благодаря черной обивке из джута, используемой для его покрытия (но вы можете использовать любой цвет или ткань, которые вы предпочитаете).
Что касается фактических характеристик, то он имеет встроенный отсек для хранения насадок, небольшую щетку для простого удаления пыли и порт micro-USB для удобной зарядки. Этот мини-пылесос также имеет переключатель для переключения между функциями воздуходувки и всасывания, и вы даже можете питать его напрямую от адаптера постоянного тока. Для пылесоса такого размера он невероятно функционален.
6. Пылесос Mini USB
Нужен быстрый или временный пылесос для клавиатуры или проект пылесоса, который вы можете сделать с вашим маленьким(и)? Посмотрите на этот простой в изготовлении мини-очиститель, сделанный из бытовых материалов, включая пластиковую бутылку, соломинку для питья и картон. Тактильный переключатель подключен к микромотору, который используется в CD/DVD-плеере. Посмотрите видео, чтобы узнать, как построить этот забавный проект.

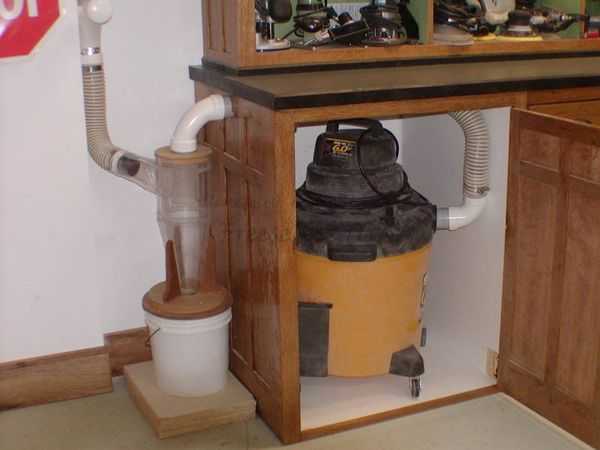

7. Самодельный циклонный пылесос
Обычный пылесос упрощает жизнь, а циклонный еще больше. Этот тип пылесоса оснащен циклонным фильтром, который использует центробежную силу для отделения крупного мусора от более мелкой грязи, в отличие от стандартных фильтров пылесоса. Результат? Вам нужно реже опорожнять его, и вы получаете постоянную мощность всасывания, что означает еще более чистое пространство каждый раз, когда вы пылесосите.
Теперь представьте циклонный пылесос без мешка! Это то, что вы можете создать, следуя этому руководству Instructables. Вместо мешка пыль направляется в переработанный пластиковый контейнер, который невероятно легко опорожнять.
8. Пылесос из бутылки
Коммерческие пылесосы могут похвастаться отличными характеристиками, но в конечном итоге все они выполняют одну и ту же работу: всасывают пыль, мех и другой мусор, чтобы поддерживать чистоту в помещении. Если это все, что вам нужно от пылесоса, а не какие-либо другие дополнительные функции, такие как воздуходувка, откажитесь от затрат на коммерческий пылесос и попробуйте собрать этот невероятно простой пылесос, как показано в подробном руководстве Instructables.
Он сделан из двух бутылок и собран с использованием обычных материалов и расходных материалов, таких как клеевой пистолет, клей Fevicol, нитки, провода и жестяной лист. В качестве шланга используется трубка от стиральной машины, но если у вас есть лучшая альтернатива, не стесняйтесь использовать ее.
9. Адаптивный пылесос
Устали покупать слишком много пылесосов, потому что они постоянно ломаются? Превратите последний сломанный пылесос в этот адаптивный пылесос. Он имеет деревянный корпус для размещения различных компонентов и может работать с любым двигателем и шлангом.
Итак, если у вас все еще есть шланг от вашего первого пылесоса и двигатель от недавно поврежденного, вам нужно только построить деревянный корпус, распечатать на 3D-принтере несколько компонентов, и все готово. Ознакомьтесь с руководством Instructables, чтобы собрать этот пылесос. Если вы хотите еще немного переработать, ознакомьтесь с нашим руководством по быстрому исправлению и продолжайте использовать обычные бытовые устройства.
10. Пылесос из фена
У вас нет пылесоса, а старый фен лежит в ящике? Превратите его в функциональный пылесос. У фена уже есть двигатель для подачи горячего воздуха, поэтому вам не нужно его искать для этого проекта. Остальные части легко собрать, а руководство Instructables подробно описывает каждый шаг.
У этого пылесоса на удивление хорошая мощность всасывания, он может убирать пыль и любой мельчайший мусор, от крошечных проводов до подушечек. Вы можете модифицировать его с помощью мощного двигателя, чтобы повысить его производительность.
Пылесос своими руками сегодня
По понятным причинам пылесос, бесспорно, является одним из наиболее часто используемых бытовых приборов. Он поставляется со шлангом, благодаря которому труднодоступные места, например, за диванами, невероятно легко чистить. Проще говоря, он значительно облегчает уборку и не требует особого ухода. Получайте удовольствие, воссоздавая любой из гениальных пылесосов, описанных выше.
Лучшие методы сбора опилок в мастерской
Верхние фитинги, фильтры, методы и другие аксессуары для превращения вашего пылесоса в инструмент для сбора опилок в вашей мастерской.
Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.
1 / 9
Избавление от опилок
Вам не придется мириться с этим раздражающим слоем опилок, который, кажется, оседает по всему магазину, гаражу или подвалу каждый раз, когда вы режете и шлифуете несколько отрезков бруса. Вам также не нужно выкладывать большие деньги за центральную систему сбора опилок.
С помощью стандартного магазинного пылесоса и нескольких аксессуаров вы сможете собрать большую часть неприятной пыли. Мы покажем вам, как собрать простые и недорогие пылесборники, которые соберут большую часть опилок до того, как они попадут на все вокруг.
2 / 9
Получите универсальные адаптеры для переходов
Если вам повезет, вы можете подключить вакуумный шланг прямо к пылесборнику вашего инструмента. Но это случается нечасто, потому что размеры пылесборников на ручных электроинструментах различаются.
Лучшей стратегией для сборки системы пылеудаления является покупка универсального адаптера. Вы просто разрезаете мягкую резину канцелярским ножом так, чтобы она подходила к отверстию для сбора пыли на инструменте и к вакуумному шлангу для системы сбора пыли при деревообработке. (Мы рекомендуем 1-1/4-дюймовый шланг для большинства ручных электроинструментов.) Однако держите под рукой клейкую ленту для полной герметизации пылесборников нестандартного размера.
3 / 9
Шланг меньшего размера 1-1/4 дюйма обеспечивает гибкость
Купите шланг длиной 6 футов (или больше) и диаметром 1-1/4 дюйма для прямого подключения к ручным электроинструментам. Затем подсоедините 1-1/4-дюймовый шланг к стандартному 2-1/2-дюймовому вакуумному шлангу с помощью пластиковой муфты с фрикционной посадкой. Меньший шланг легче и гибче по сравнению с большим шлангом. Нет тяги, нет перегибов. Вы едва заметите 1-1/4-дюймовый шланг, когда будете перемещать пилу, шлифовальную машину или другой инструмент по заготовке. У большинства шлифовальных машин есть пылесборники, но относительно немногие циркулярные пилы и фрезеры имеют системы сбора опилок.
4 / 9
По возможности покупайте настольные инструменты с портами для сбора опилок
В наши дни большинство настольных пил и строгальных станков имеют пылесборные порты, и они имеют огромное значение в борьбе с пылью, даже с помощью заводского пылесоса. Вы не получите все это, но даже снижение на 80 процентов очень поможет.
Соединения обычно просты. В большинстве случаев порты имеют стандартный диаметр 2-1/2 дюйма, поэтому вы можете просто вставить вакуумный шланг диаметром 2-1/2 дюйма прямо в порт, как показано здесь. Это лучше всего работает с пылесосами большей мощности, потому что опилки и стружка от настольной пилы или рубанка быстро накапливаются!
5 / 9
Присоединение постоянного фитинга для сбора опилок
В идеале производители инструментов должны стандартизировать порты для сбора пыли, чтобы вы могли быстро перемещать шланг с одного инструмента на другой.
6 / 9
Использование пультов дистанционного управления
Дорогие магазинные пылесосы часто поставляются со специальным выключателем, который автоматически включает пылесос при включении инструмента. (Fein — это один бренд.) Это отличная функция, потому что вам не нужно идти к пылесосу в магазине, чтобы включить его каждый раз, когда вы хотите сделать надрез.
Однако вы также можете решить эту проблему тремя другими способами:
- Используйте педальный переключатель, чтобы включить пылесос.
- Купите дистанционный выключатель и включите пылесос из любой точки комнаты
- Подключите инструмент и пылесос к специальному блоку питания, который активирует пылесос при включении инструмента.
7 / 9
Установите более качественный фильтр
Возможно, вы заметили облако мелкой пыли, которое выдувается из выхлопной трубы, когда вы включаете большинство пылесосов. Мелкие частицы пыли проходят прямо через стандартные пылеулавливающие фильтры. Чтобы остановить эту мелкую пыль, купите высококачественный фильтр HEPA в любом магазине, где продаются пылесосы вашей марки. Они хорошо стоят своей цены, потому что служат долго и их можно мыть.8 / 9
Уменьшение беспорядка в шлангах
Шланги для сбора опилок создают беспорядок в небольшом магазине. Но если вы склонны работать в одной области, вы можете устранить путаницу и предотвратить зависание инструмента, свободно подвесив вакуумный шланг к верхнему крюку. Если вы хотите сделать все возможное, добавьте несколько в тех областях, в которых вы работаете чаще всего.
9 / 9
Использование переносного колпака для сбора опилок
Многие электроинструменты не имеют пылесборников. Но если вы много режете и сверлите, вы можете легко разместить поблизости переносной пылесборник. В зависимости от системы вам, возможно, придется возиться с переходниками и металлическим воздуховодом (из домашних центров), чтобы сделать переход к вакуумному шлангу.
