Лестница чертежи: Чертеж и схема лестницы на второй этаж

Чертеж и схема лестницы на второй этаж

Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.

Вернуться к оглавлению

Содержание материала

• 1 Виды конструкций, крепления — подбор материала
• 2 Данные для составления чертежей
• 3 Методы получения чертежа
• 4 Основные формулы для расчета
• 5 Чертежи лестниц
  • 5.1 Прямые
  • 5.2 Поворотные лестницы с площадками
  • 5.3 Лестницы с забежными ступенями
  • 5.4 Винтовые

Виды конструкций, крепления — подбор материала

Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:

1. Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
2. Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.

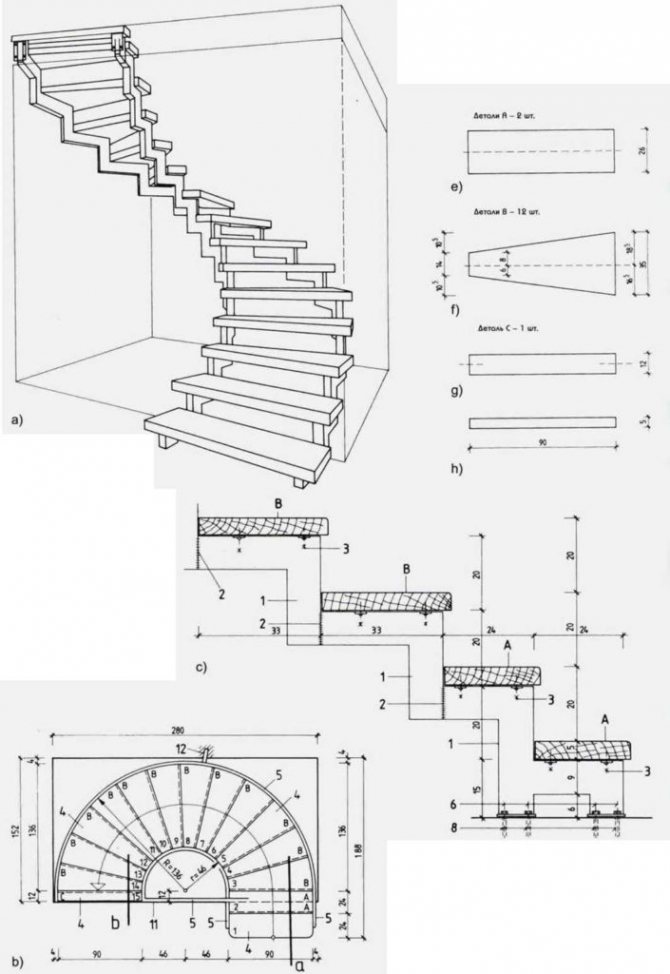

   Пример чертежа поворотной лестницы с площадкой

3. Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
4. Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.
5. Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.

Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:

1. Больцовое. От немецкого «болты». Так выглядит больцовая лестница

   Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.

2. Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
3. Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.
4. Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).

Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.

Вернуться к оглавлению

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

   Схема и чертеж лестницы с размерами по высоте и ширине

4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

Чертеж лестницы на второй этаж

Вернуться к оглавлению

Методы получения чертежа

Выделить можно несколько способов составления проектной документации:

• Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
• Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
• Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам. Пример готового чертежа лестницы

  Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;

• Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
• Обращение к профессионалам. Такой способ считается самым дешевым. Потому что именно опыт и профессиональные навыки позволят выполнить грамотный расчет, чертеж лестницы с учетом особенностей интерьера. Представленная детализация и рекомендации по материалу смогут обеспечить эстетичность, надежность, долговечность, комфорт и безопасность готовой конструкции.

Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.

2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.

Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.

Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.

Расчет габаритов ступеней лестницы

Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.

Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм).

Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.

Вернуться к оглавлению

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Прямые

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.

Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.

Винтовые

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

• Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
• Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
• В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
• Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
• Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
• Окружность с радиусом R1 делим на 15 равных частей;
• Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
• Высота ступеней h рассчитывается просто h=h2/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
• Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

Лестница на второй этаж своими руками: схемы, чертежи, примеры.

Содержание:

• Выбор правильного материала
• Достоинства лестниц из сосны
• Основные элементы лестницы
• Расчётные данные, чертежи
• Изготовление деталей лестницы
• Процесс монтажа

В настоящее время при строительстве загородного дома, дачи владельцы редко ограничиваются одним этажом. В большинстве случаев возводят двухэтажные, а иногда — трехэтажные дома. Чтобы доступ на второй этаж был возможен, необходимо возвести лестницу. Конечно, ее проектирование, изготовление и установку можно заказать у специалистов. Однако конструкцию можно изготовить самостоятельно. Монтаж лестницы на второй этаж своими руками, без привлечения специалистов осуществляется  достаточно часто. Это неудивительно, поскольку выполнение работ своими руками позволяет экономить значительные средства при отделке частного дома. Не менее выгодный вариант — купить готовую деревянную лестницу на второй этаж и собрать ее самостоятельно.

Проект, разработанный своими руками, позволяет создать лестницу с учетом архитектурных особенностей здания. Изобилие материалов позволяет выполнить лестницу на второй этаж в подходящем стиле. Конструкция, изготовленная своими руками, в обязательном порядке будет соответствовать интерьеру, а также потребностям владельцев. Перед тем, как приступить к работе, необходимо ознакомиться с некоторыми правилами.

Выбор правильного материала

После выбора места расположения конструкции многие задаются вопросом, какой материал выбрать. К этому вопросу нужно подходить с максимальной ответственностью. Ведь от качества материала зависит надежность, внешний вид возведенной лестницы.

Деревянная лестница на второй этаж своими руками — это классический вариант, поскольку деревянные конструкции всегда смотрятся аккуратно, красиво, они наполняют дом уютом, невероятным теплом. Можно выделить следующие преимущества деревянной лестницы:

• экологичность: лестницы на второй этаж из натурального дерева совершенно безвредны для окружающих;

• доступность: дерево — относительно недорогой и распространенный материал;
• универсальность: дерево прекрасно сочетается практически с любой отделкой;
• небольшим весом: сооружая крупную конструкцию, можно не беспокоиться о значительных нагрузках на фундамент.

Для изготовления лестниц используются следующие виды дерева: сосна- самый востребованный и недорогой материал, ясень, клен, дуб, лиственница, а также бук.

К выбору древесины для лестницы на второй этаж своими руками необходимо относиться с максимальной ответственностью. Неправильно подобранный материал способен привести к тому, что изделие в конечном итоге прослужит совсем непродолжительный срок.

Достоинства лестниц из сосны

Огромную популярность имеет такой материал как сосна. Сосна отличается невысокой стоимостью, а также универсальностью. Если говорить о сосновых лестницах на второй этаж, чаще всего они отличаются светлым оттенком, достойным внешним видом. Еще один немаловажный плюс — удивительный аромат. Примечательно, он держится даже после нескольких месяцев эксплуатации лестницы.

Сосна — очень легкий материал, который не создает значительных нагрузок на стены, пол. Из этих характеристик следует простота в использовании. Благодаря особенной структуре сосна просто распиливается, легко шлифуется. Эти свойства позволяют осуществлять художественную отделку по сосне.

Для создания элементов лестниц можно использовать клеёную продукцию. Лучше выбирать древесину с небольшими сучками, категории А. Можно использовать бессучковый массив, категории Экстра.

Основные элементы лестницы

Можно выделить следующие элементы, которые используются для возведения деревянных лестниц на второй этаж: Любая лестница состоит из следующих компонентов: 1. Ступени и подступенники. Подступенники устанавливают вертикально к основным ступеням. 2. Опоры – в данном случае, имеется в виду так называемая тетива, которая фиксирует ступени с торцов. Кроме того, иногда в сборке лестниц используется косоур – балка, которая фиксирует ступени снизу. Все остальные элементы могут и не быть представлены в структуре лестнице, однако они имеют очень большое значение: Перила устанавливают не на всех видах лестниц, но для удобства и безопасности мы рекомендуем все-таки установить. Балясины – вертикальные опоры для перил. Имеют не только структурное, но и декоративное значение. Столбы представляют собой вертикальные конструкции, которые устанавливают на опорные балки. Основная функция столбов — удерживать перила; Одним из важных структурных компонентов винтовой лестницы является стойка – опорный элемент, к которому производится крепление ступенек с определенным шагом. Помимо этого, для сооружения лестницы на второй этаж своими руками требуются площадки. Для изготовления лестницы выше перечисленные элементы можно приобрести в готовом виде.

Расчетные данные, чертежи для возведения деревянной лестницы

Маршевые конструкции считаются наиболее популярными моделями лестниц на второй этаж. Для правильного возведения необходимо провести расчеты:

1. Для начала необходимо измерить точное расстояние от пола до потолка по стене («плюс» толщина перекрытия).
2. Рассчитываем количество ступеней. Расстояние от потолка до пола с учетом толщины перекрытия лестницы делим на высоту ступеней. Практикой доказано, что оптимальная высота ступени 150 – 200 мм. Толщина, как правило составляет 40 мм. Пусть расстояние от пола до потолка 2800 мм, при высоте ступени 200 мм, потребуется 14 ступеней (2800 мм / 200 мм= 14 шт)
3. Длина марша лестницы = количество ступеней умножаем на предварительно принятую ширину ступени. 14 шт * 270 мм=3780 мм
4. Расчёт высоты прохода, ее ещё называют точкой «удара головой». Рассчитываем на какую ступень попадает окончание пролёта проёма (на рисунке, это 3-я). Необходимо учитывать рост человека плюс запас, 20-25 см, это расстояние должно быть не менее 2 метров. Лучше рассчитывать габариты лестницы так, Длина лестницы = Длина проёма, в этом случае высота прохода будет всегда оптимальной.
5. Вычисляем длину косоура (тетивы). По теореме Пифагора, длина равна квадратному корню, взятому из суммы квадратов катетов прямоугольного треугольника. =4,70м
6. Ограждения. Балясины желательно располагать друг от друга на расстоянии 10-12 см, высота ограждения: 0,9 м – стандарт для жилых домов, 1.2 метра рекомендуется, для помещений с детьми.

Для комфортного передвижения угол наклона лестницы должны быть не более 35-40 градусов. Для расчёта оптимального угла наклона и количества ступеней используют таблицу.

Маршевые лестницы на второй этаж состоят из маршей (в каждом должно присутствовать не более 15, не менее 3 ступеней). Маршевый тип различают по виду крепления, их монтируют при помощи тетив и косоуров. Косоурная конструкция основывается на закладке ступеней в специальные ячейки.

Изготовление деталей лестницы

Чтобы изготовить элементы для лестницы на второй этаж своими руками, необходимо создать чертеж будущей и размеры всех элементов перенести на материал. Подбор качественной древесины — не менее важный этап. Изготовление (выпиливание) деталей лестницы — сложный процесс, он включает:

• аккуратное выпиливание косоуров: от этой работы зависит надежность, внешний вид конструкции. Для таких несущих элементов необходимо отобрать ровные доски без смоляных карманов, сучков. Толщина заготовок должна быть не менее 4,5 – 5 см. Внимание ширина от «нижнего зуба» косоура должна быть не менее 20 см. При увеличении глубины ступени ширина от «нижнего зуба» должна быть увеличена.

• для изготовления ступени необходимо взять доску, предпочтительнее клееную толщиной минимум 40 мм. Выпиливаются шириной на 1- 2 см больше, чем место, которое предусмотрено для них на косоурах. По длинному краю снимается фаска.
• при возведении лестницы на второй этаж с подступенниками, для изготовления подступенников необходимо взять материал толщиной 18-20 мм.

Что касается поручней, балясин, их целесообразнее всего приобрести в готовом виде со всеми необходимыми креплениями. Если в семье присутствуют дети, на каждую ступеньку лучше установить по 2 балясины.

Процесс монтажа

Несмотря на то, что монтаж лестницы на второй этаж — это завершающий этап, к его выполнению необходимо подойти с максимальной ответственностью. Работы по установке требуют определенных навыков. Монтаж не отнимет значительных сил, если следовать некоторым советам:

По разметке монтируют косоуры. На полу их закрепляют на опорный брус, в верхней части — в созданные ранее отверстия (в балке перекрытия). Для фиксирования косоуров необходимо использовать анкерные болты; Если лестница на второй этаж своими руками возводится с подступенниками, их прикручивают перед укладкой полотен ступеней; Сверху косоуров, подступенников при помощи саморезов закрепляются ступени; Когда ступени установлены, можно приступать к монтажу балясин. У основания и в верхней части лестницы устанавливают опорные стойки, которые служат в качестве границы для перил. От вида конструкции, балясины могут просто устанавливаться в подготовленные отверстия в поручнях, ступенях. Некоторые элементы прикручиваются при помощи саморезов; После установки балясин фиксируют поручень, который закрепляют на крайних опорных стойках;

Удобная, надежная лестница на второй этаж — обязательный атрибут многоэтажного дома. Теперь, когда вы знаете как самостоятельно делать лестницы на второй этаж то стоит набраться терпения и запастись временем. Тут важно помнить, что это не только красивый элемент в доме, но и конструкция, выполняющая вполне определённую функцию — ПО НЕЙ ХОДЯТ ЛЮДИ.
