Колеса для мотоблока — разновидности, изготовление, видео

Колеса для мотоблока являются одной из важнейших его составляющих. Именно от их качества, размера и разновидности будет зависеть проходимость, маневренность и функциональность мотоблока в целом.

Для того, чтобы определится с выбором оптимальных колес на мотоблок, перед их покупкой или изготовлением следует ознакомиться с их разновидностями и особенностями.

Содержание

1 Тяговые колеса
2 Спаренные колеса
3 Опорное колесо
4 Удлинители колес для мотоблока
5 Колеса для мотоблока своими руками

Тяговые колеса

Предназначены для эксплуатации мотоблока в разных условиях. Отлично справятся с нагрузкой при транспортировке тяжестей, пригодятся просто для езды по дорогам и ровным поверхностям.

Благодаря особенному рисунку протектора типа «елочка» пневматические тяговые колеса также с легкостью могут быть использованы для более тяжелых работ – вспашка, культивация, окучивания и т. д. Данный тип протектора позволяет без особого труда работать на вязкой или рыхлой почве, не опасаясь того, что агрегат застрянет.

Обычно этот тип колес имеет достаточно широкие шины (более 20 см) и большой диаметр дисков (40 см и более).

Особыми разновидностями тяговых колес к мотоблоку являются цельнолитные и грунтозацепы.

Цельнолитные колеса отличаются повышенной прочностью и более мощным протектором.

Грунтозацепы – особый вид колес, состоящих из стальных ободов и специальных зубьев, которые по форме напоминают тот же протектор «елочку». Хотя данный вид колес и не обладает большими размерами, их вес и конструкция позволяют выполнять работы даже на самых сложных грунтах.

Спаренные колеса

Конструкция этих колес от мотоблока предусматривает соединение (спаривание) воедино двух идентичных ободов и размещение данных приспособлений по обе стороны агрегата.

Этот вид шин для мотоблока значительно увеличивает проходимость мотоблока, исключает риск пробуксовки и переворачивания техники, повышает скорость на ровной поверхности.

Опорное колесо

Особенный вид колеса к мотоблоку, отвечает за уменьшение нагрузки на оператора, перебирая на себя нагрузку от мотора и всего корпуса агрегата. Несмотря на маленькие размеры, полезно еще и тем, что повышает устойчивость мотоблока в нерабочем состоянии, облегчает его транспортировку.

Конструкцией многих современных моделей мотоблоков предусмотрено такое колесо или опорная лапка, что также очень удобно.

Удлинители колес для мотоблока

Для того, чтобы увеличить ширину колеи, сделать мотоблок устойчивей и выносливей, можно изготовить такое несложное приспособление, как удлинители колес.

Сделать данный девайс своими руками можно по такому алгоритму:

Приобретите 2 трубы из металла. Их диаметр должен быть примерно на 1 – 1,5 мм меньше, чем диаметр оси.
Для крепления трубы к оси нарежьте резьбу и прикрутите удлинитель к мотоблоку.
Другой конец трубы нужно как можно четче подогнать под отверстие в дисках. При необходимости изделие можно обточить. Если после подгонки удлинителя между ним и диском останутся зазоры – в них будет забиваться мусор и грязь, что негативно скажется на работе мотоблока.
Болтами к диску крепятся стальные пластины, которые и соединят удлинитель с дисками.

Предлагаем ознакомиться с видео, на котором подробно показано процесс изготовления удлинителя для оси мотоблока:

Колеса для мотоблока своими руками

Сделать колеса на мотоблок самостоятельно не такая уж сложная задача. Важно иметь лишь подходящие заготовки и инструменты. В качестве заготовок идеально подойдут старые колеса от мотоцикла. Также можно сконструировать колеса к мотоблоку из автомобильных дисков.

Следует заранее учесть размеры – колеса должны быть достаточно широкими и массивными, с хорошим протектором, диаметром около 20 дюймов. Также позаботьтесь про удлинитель для увеличения ширины колеи (процесс изготовления удлинителя описан в предыдущем разделе).

Изготовление самодельных колес из автомобильных дисков следует производить по такому алгоритму:

Возьмите 4 диска от автомобиля. Их размеры должны полностью совпадать.
Отшлифуйте диски напильником, очистив их от задиров и сколов.
Приварите диски сваркой друг к другу выпуклой стороной.
На данные заготовки наденьте заранее подобранные шины для мотоблока, накачайте их и прикрепите на ось.

Процесс изготовления спаренных колес проходит так же, с одним небольшим отличием. Между будущими спаренными колесами нужно приварить квадрат соответствующих размеров, сваренный из полос металла.

Изготовленные таким образом колеса идеально подойдут к мотоблокам моделей Нева, Агро, Крот и других известных производителей.

какие используются, можно ли сделать своими руками

1 Виды колес
2 Изготовления самодельных грунтозацепов
3 Заключение по теме

Очень часто в сельском хозяйстве возникает серьезные проблемы при перемещении техники.

Колеса для культиватора позволяют с легкостью доставлять этот агрегат на любой участок сада. На сегодняшний день рынок предлагает огромный выбор колес. Однако есть возможность изготовить их своими руками, не тратя огромных денег.

Виды колес

Сам по себе культиватор — тяжелая груда железа. Чтобы было удобно его перемещать с одного места на другое, нужны колеса. Причем, если подобрать плохое дополнение к устройству, оно не сможет полностью функционировать и будет бесполезно. Всего известно 2 вида круглых приспособлений для перемещения:

резиновые;
металлические.

Первый вариант оснащен глубокими протекторами для езды по грунтовой дороге. Обычно пневмоколеса из резины идут в комплекте при покупке мини-трактора. Второй вариант — металлические колеса с грунтозацепами, чаще всего используются для качественной работы на полях и пастбищах.

Стоит отметить, что оба варианта отлично походят для вспашки земли. Единственным минусом может стать случай, когда эти колеса не подошли по размерам во время покупки или попытка поменять их, когда старые уже износились, ведь отдельно они могут просто не продаваться.

Использование мотокультиватора обычно необходимо для разрыхления земли. Маленький агрегат способен вспахать землю, посадить урожай, обрабатывать посаженное до определенного времени и потом собрать его, ведь человек приобретает культиватор, чтобы его эксплуатировать максимально.

Если вы решили купить резиновый вариант колес, первое, на что нужно обратить внимание — это для чего именно будет использоваться устройство. Например, для вспашки следует покупать колеса широкого типа. Они также подойдут при выкапывании посаженного картофеля.

Лучше всего покупать приспособления общим диаметров более 400 мм и шириной не менее 200 мм. Это будет оправдано, прежде всего, при посадке той же картошки или других видов овощей.

Очень важно, чтобы была соблюдена точная дистанция между ними. Оптимальное расстояние должно составлять 70 см. Это необходимо для того, чтобы не возникли затруднения при передвижении агрегата между рядами.

Для обрабатывания уже посеянных культур очень хорошо подходит узкий вариант колес, которые не повредят посадки при обработке. Помните, что основная задача мотокультиватора — это избавиться от ненужных сорняков, а не от самого урожая.

Специалисты рекомендуют покупать универсальные пневмоколеса, чтобы в будущем не переплачивать деньги.

Они отлично подойдут для любых видов мотоблоков и культиваторов.

Изготовления самодельных грунтозацепов

Иногда пневмоколеса могут проскальзывать (мягкая земля, жижа после дождя, наледь) и ваша работа может пойти насмарку. Для лучшего сцепления с почвой необходимы надежные устройства. Это обычные грунтозацепы.

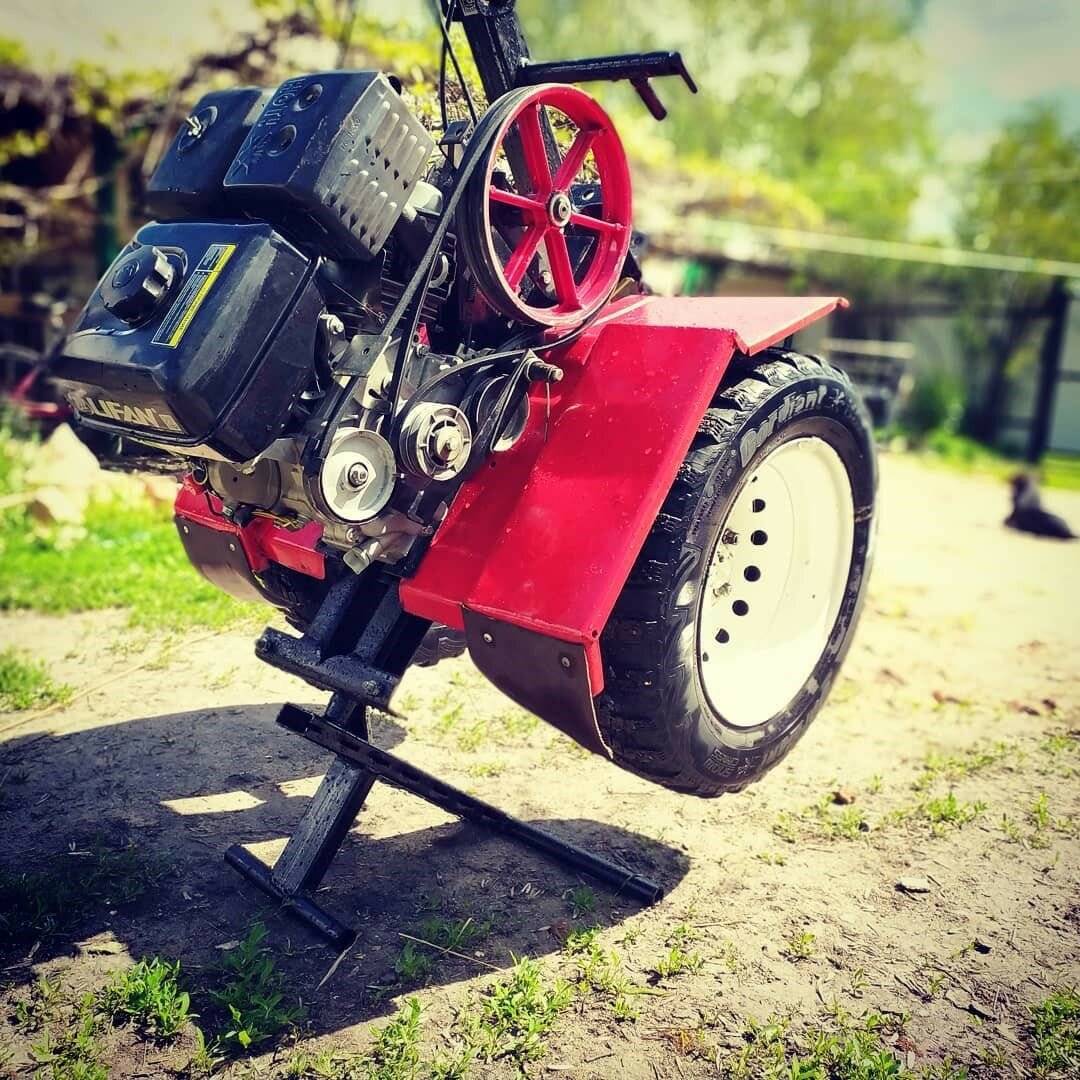

Рисунок 1. Колеса от «жигулей» на культиваторе.

Можно, конечно купить их в магазине, но не всем хочется тратить деньги на то, что легко сделать самому, причем, из «бросовых» материалов. Тем более, что требований к ним всего два, и оба необходимы для обеспечения надежного сцепления:

Масса 20-30 кг.
Вгрызание в грунт.

Есть много вариантов колес с грунтозацепами, выполненных своими руками. Мы остановимся на двух из них. Для их изготовления основными инструментами выступают:

болгарка;
сварочный аппарат.

Для выполнения первого варианта вам понадобятся полосы металла (толщина около 5 мм) и диски от автомашины. Их диаметр зависит от размера ножей культиватора. Многие берут в качестве оптимального варианта диски от «жигулей». Рисунок 1.

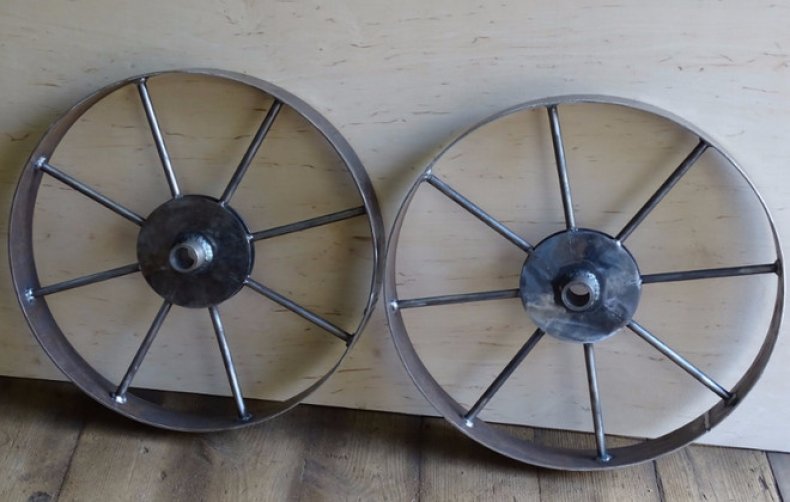

Рисунок 2. Самодельные грунтозацепы к культиватору.

Метод изготовления зацепов грунта очень простой:

нарезают болгаркой полосы, чтобы их длина была примерно в полтора раза больше ширины дисков;
их изгибают в тисках под углом так, чтобы они вставлялись между двумя бортами диска;
распределяют полосы равномерно и приваривают на места;
укрепляют получившиеся грунтозацепы на оси.

Второй вариант сложнее. Для него берут лист толстого металла, размечают и вырезают что-то наподобие большой звездочки велосипеда или храповика от часов. Далее части получившихся лучей отгибают и к ним приваривают пластины металла. Рисунок 2.

Заключение по теме

Подводя итоги, можно сказать, что такое дополнение для мотокультиватора, как колеса или грунтозацепы, необходимы для работы на земле. Приобрести изделия можно в любом специализированным магазине и даже сделать их своими руками.

Grillo G110 — 13 или 14 л.с.

Наши мотоблоки могут быть оснащены различными вариантами колес. Наиболее популярными являются ГРУЗОВЫЕ КОЛЕСА, КОЛЕСА БОЛЬШОГО РАЗМЕРА и ЗАПОЛНЕНИЕ ПЕНОГАМИ колес. Вот краткий обзор плюсов и минусов этих вариантов:

ВЕС КОЛЕС: Любое орудие, которому требуется большое тяговое усилие колес для «выполнения работы» (например, бульдозерные отвалы, прицепные плуги, культиваторы, глубокорыхлители). , обжимной каток и т. д.) всегда будут работать лучше, если трактор просто больше весит… потому что более тяжелый трактор может создавать большее тяговое усилие. Добавлять этот вес на колеса лучше всего, потому что добавление веса на колеса не меняет БАЛАНС машины… грузы прикрепляются к «точке опоры» трактора, то есть к оси. Наш »

Вешалки для штанги «на сегодняшний день являются наиболее популярным вариантом для этого, потому что они используют стандартные 1-дюймовые пластины для штанги с центральным отверстием для фактического веса … и вы можете найти их практически где угодно, а используемые веса такие же тяжелые, как и новые! Если используемое орудие требует дополнительного тягового усилия трактора, установите противовесы, если вам нужен более легкий и маневренный трактор (например, для скашивания), снимите противовесы Стойки могут оставаться на тракторе даже когда нет груза

МИНУСЫ: Если выбраны «длинные» подвески, они выступают на пару дюймов за края колес.

КОЛЕСА БОЛЬШОГО РАЗМЕРА: На большинстве моделей тракторов вы можете перейти на колеса следующего размера большего размера, просто доплатив разницу в стоимости между двумя размерами (цены на колеса указаны на нашей странице «Трактор Аксессуары» , раздел «Колеса»).

ПЛЮСЫ: Увеличенный клиренс под трактором, меньше шансов «провалиться» на пересеченной/неровной местности.Также немного увеличивается скорость относительно земли (например: переход с колес 5x10x20″ на колеса 5x12x22″ увеличивает скорость движения примерно на 10%).

МИНУСЫ: Изменяет угол наклона трактора/навесного оборудования, что может быть недостатком для некоторых навесных орудий… в частности, для серповидных стержней и снегоуборщиков. В некоторых случаях можно использовать удлинитель ВОМ, чтобы помочь «выровнять» угол навесного оборудования. Кроме того, увеличение скорости движения может вызвать серьезную нагрузку на двигатель при использовании навесного оборудования, которое в некоторых условиях может «максимально увеличить» мощность двигателя (косилки, снегоочистители).

.. если машина движется на 10 % быстрее из-за больших колес, двигатель вынужден работать на 10% больше.

КОЛЕСА С ПЕНОНАПОЛНЕНИЕМ

Эта опция означает, что воздух в шинах заменен постоянной твердой резиной (закачивается в колеса в виде пены, но затвердевает, превращаясь в довольно твердую резину).

ПЛЮСЫ: Ни единого шанса спустить шину — никогда. Нулевое обслуживание шин. Кроме того, вы получаете некоторое сцепление с дорогой благодаря дополнительному весу твердой резины (дополнительный вес в зависимости от размера шины показан на странице 9 наших аксессуаров ).0007 , секция колес)

МИНУСЫ: Вы не сможете убрать этот лишний вес — никогда. Вес трактора будет увеличен на 25% — 40% навсегда. Если вы стремитесь к минимальному уплотнению почвы, это может быть проблематично. Кроме того, дополнительный вес увеличивает тормозной путь … дополнительная инерция затрудняет остановку трактора (наиболее заметно при скашивании и особенно при движении под уклон). Можно было бы добавить, что залитое пеной колесо тоже невозможно снять с обода, не разрезав покрышку пополам, но так как на такой тихоходной машине за 30+ лет шины все равно не изнашиваются, то это не действительно забота. Наконец, компания, которую мы используем для наполнения шин пеной, не всегда делает «первоначальную» работу с точки зрения внешнего вида… то есть шины / диски иногда забрызгиваются или капают на пенопластовый материал (темно-коричневый материал). . Если внешний вид этого остатка вас смущает, то с небольшим усилием он отслаивается…

A Дифференциал — это редуктор в центре оси, который распределяет мощность вращения между двумя колесами, расположенными по обе стороны этой оси. Следовательно, дифференциал позволяет двум колесам на одной оси вращаться с разными скоростями или даже одному колесу вращаться, в то время как другое неподвижно. Все автомобили, грузовики, большие тракторы и т. д. имеют дифференциалы на ведущих осях. (Если бы они этого НЕ делали, то каждый раз, когда вы поворачиваете на своей машине, одно из колес оставляло бы черный след на асфальте… так как во время поворота ВНЕШНИЕ колеса вращаются быстрее, чем ВНУТРЕННИЕ, потому что внешние колеса Таким образом, наличие дифференциала на мотоблоке позволяет оператору маневрировать машиной без особых усилий, так как во время поворота (например, в конце садового ряда) два колеса могут вращаться на разных скоростях, а значит не надо «таскать» руль во время поворота. Если мотоблок, оборудованный дифференциалом, также оборудован рулевыми тормозами (как, например, несколько более крупных машин), это добавляет «следующий шаг» в облегчении маневрирования, поскольку оператор может просто включить один из тормозов, который замедляет одно из колес и, следовательно, ускоряет другое, и трактор более или менее поворачивается сам.

Теперь, с дифференциалом, бывают случаи, когда ОДНО колесо на оси теряет сцепление с дорогой, и оно просто сидит и крутится, в то время как другое колесо ничего не делает. (Вы когда-нибудь видели двухколесный автомобиль, застрявший в снегу или грязи? Обычно крутится только ОДНО колесо). выбраться из ямы… если одно колесо будет вращаться легче, чем другое, дифференциал просто передаст всю мощность этому колесу. Вот почему все наши мотоблоки с дифференциалом также оснащены «Блокировкой дифференциала», которая отключает дифференциал и блокирует 2 колеса вместе . Как только дифференциал «заблокирован», у вас одинаковое сцепление с обоими колесами… но маневрировать трактором становится намного сложнее, так как колеса больше не могут вращаться независимо друг от друга! Элемент управления блокировкой/разблокировкой дифференциала расположен прямо на руле трактора и может быть активирован в любое время, даже во время движения трактора.

Меньшие мотоблоки обычно НЕ имеют дифференциала на оси. (Если дифференциала нет, он считается « цельной осью », потому что ось представляет собой сплошную деталь, которая постоянно соединяет два колеса.) В этой системе одно из колес должно «разорвать сцепление» во время поворачиваться и, по сути, «волочиться». Меньшие тракторы имеют такую конструкцию по двум причинам: 1. Дифференциал является очень дорогим в производстве устройством, и отсутствие его установки снижает стоимость на меньших моделях тракторов; и 2. Небольшие тракторы легче по весу и относительно легко маневрируют даже без дифференциала. (машины меньшего размера также стандартно поставляются с более узкой колеей для облегчения маневрирования… гораздо легче «сломать сцепление» с колесами во время поворота, когда колеса расположены ближе друг к другу)

PowerSafe™ — торговая марка BCS. для новой «гидромеханической» системы сцепления, представленной BCS в Европе в 2011 году и в Северной Америке в 2012 году. Она появляется в Северной Америке на моделях BCS 660, 739., 749, 750 и 779. Это сцепление, в котором используется гидравлическое давление для сжатия дисков сцепления (а не пружинное натяжение, как в любом «стандартном» сцеплении) для передачи мощности. Поэтому тракторы со сцеплением PowerSafe имеют встроенный гидравлический микронасос, который прокачивает масло через масляный фильтр к сцеплению. Этот тип сцепления также находится в масляной ванне, поэтому оно охлаждается циркулирующим маслом (а не только воздухом), и поэтому предположительно его труднее перегреть.

Этот тип системы никогда ранее не использовался в мотоблоке, и, честно говоря, мы в Earth Tools не знаем, какова будет долговечность со временем. Как я это вижу сейчас (Джоэл, владелец Earth Tools, пишет 15.03.2022), вот список преимуществ/недостатков:

Преимущества :

Относительная простота использования управления сцеплением, поскольку управление перемещает только клапан… не сжимает большую пружину сцепления.
Очень безопасно… ручка безопасности «присутствие оператора» на руле (та, которую нужно удерживать, чтобы заставить машину двигаться) также зацеплена за систему сцепления, поэтому, если вы отпустите машину, она вы выжали ручку сцепления…машина мгновенно останавливается, но двигатель НЕ глушится. (Есть отдельное управление выключением двигателя)
Вероятно, легче использовать тому, кто вообще не имеет опыта работы со сцеплением (т. е. тому, кто никогда не управлял рычагом переключения передач), потому что эта система мокрого сцепления затрудняет «неправильное использование» сцепления из-за перегрева. .
BCS предлагает расширенную гарантию на 5 лет на эту систему сцепления (3 года на стандартное сцепление). (Интересно, что BCS начала предлагать эту «расширенную» гарантию только после того, как продажи моделей PowerSafe были плохими в течение первых 2 лет… им понадобился дополнительный «крючок».)
Система PowerSafe имеет встроенный «тормоз трансмиссии», который мгновенно останавливает трансмиссию, когда рычаг сцепления выжат (или отпущен предохранительный рычаг), когда селектор переключения передач трактора все еще находится «в положении» (тормоз трансмиссии бесполезен). если поставить селектор коробки передач в нейтральное положение!) Это удобная функция при использовании машины на склонах… но у нее есть недостаток (см. ниже).
Модели PowerSafe также оснащены «стояночным тормозом», который блокирует оба колеса, потянув за один рычаг на руле. Опять же, это удобно, если вы работаете на крутых склонах. (Другие модели BCS с «рулевыми тормозами» также могут иметь «заблокированные» тормоза для парковки, но замки включаются независимо от каждого из двух органов управления тормозами). Однако у этой функции есть обратная сторона … см. ниже.

Недостатки :

Требуется более частая замена трансмиссионного масла с заменой масляного фильтра: каждые 100 часов работы (30 часов для масла для начальной обкатки)…дополнительные расходы. (и если вы не выполните это в соответствии с графиком BCS, гарантия на сцепление АННУЛИРУЕТСЯ)
Тракторы с этой системой сцепления НЕ оснащены более высокой «транспортной» передачей, которая есть у тракторов со «стандартным сцеплением». Если вы планируете использовать универсальный прицеп с мотоблоком, отсутствие более высокой «транспортной» скорости может стать обломом.
ГОРАЗДО более сложная гидравлическая система сцепления PowerSafe означает, что если со временем что-то пойдет не так с «внутренностями» сцепления, вам ОБЯЗАТЕЛЬНО придется доставить его дилеру для обслуживания, поскольку для этого требуются специальные методы и инструменты. Для сравнения, стандартные системы сцепления настолько просты, что многие из наших клиентов (фермеры, домовладельцы) годами обслуживали свои собственные… если на самом деле, у нас есть полные инструкции по снятию и установке сцепления стандартного типа на нашем веб-сайте (я бы даже не пытался публиковать такие инструкции для PowerSafe… слишком сложно!!), и мы предлагаем ремонт стандартных сцеплений в течение 1-2 дней, если возникнет такая необходимость. Таким образом, сцепление PowerSafe не является хорошим выбором для тех, кто делает все своими руками и хочет полагаться на свои собственные навыки/обычные инструменты при обслуживании своего оборудования.
Масляный фильтр немного оголен, прямо под/сзади двигателя. В настоящее время у нас было 3 наших клиента, которые случайно сломали фильтр во время кошения щеткой на пересеченной местности. Ремонт был не дорогой (около 40 долларов), но их трактор, конечно, застрял в поле, пока не привезли новую деталь… так как с отломанным фильтром гидравлическая система просто выкачивает масло на землю. (Мы рекомендовали BCS, чтобы они установили защитную пластину на заводе под фильтр… хотя пока без изменений.)
Из-за функции «тормоза трансмиссии», упомянутой в разделе «Преимущества» выше, трансмиссия ПРЕКРАЩАЕТСЯ при включении сцепления. Это означает, что ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ на самом деле немного сложнее для моделей PowerSafe, потому что, если шестерни трансмиссии «остановились» в месте, где они не совсем выровнены, вы не можете «переключить» сцепление, чтобы включить передачи. (если вы попробуете «ослабить» муфту PowerSafe, вы ПОЛУЧИТЕ шестерни. Как только «тормоз трансмиссии» отключается, он мгновенно переходит в ПОЛНУЮ МОЩНОСТЬ). Это особенно заметно (и раздражает) при включении рычага ВОМ (на самом деле, это была достаточно большая проблема, поэтому мы сняли специальное видео о включении ВОМ на наших различных моделях мотоблоков: https://www.youtube.com/watch?v=RKhtwCGDops)
Из-за «однорычажного стояночного тормоза», упомянутого в разделе «Преимущества» выше, опорный кронштейн для тросов активации тормоза был изменен компанией BCS для размещения дополнительных тросов стояночного тормоза. На моделях PowerSafe с «независимыми рулевыми тормозами» (749, 750, 779) это означает, что тросы рулевого тормоза также проходят через этот новый кронштейн. НУ, инженеры BCS не слишком хорошо продумали это… новое положение тросов делает их МЕНЕЕ ЭФФЕКТИВНЫМИ для активации рулевых тормозов из-за плохого угла крепления. По сравнению с тракторами с «сухим сцеплением» и рулевыми тормозами (852, 853), рулевые тормоза на моделях PowerSafe примерно на На 30% менее эффективен. Мы показали BCS, как это можно исправить (изготовив другой опорный кронштейн, улучшающий угол крепления троса), но за 10 лет они не внесли никаких изменений.

Еще одно замечание: система «предохранения» на тракторах со стандартным сцеплением — это то, к чему вы привыкли за последние 30 лет, если вообще работали с какой-либо силовой техникой: когда вы отпускаете ручку «предохранителя» на руль, двигатель глохнет. Это соответствует всем североамериканским стандартам безопасности для силового оборудования с ручным управлением. И: Если оператору необходимо отойти от машины во время ее работы, для этого есть возможность: просто сожмите рукоятку сцепления и зафиксируйте небольшую защелку, которая удерживает рукоятку сцепления в «выжатом» положении… это автоматически удерживает «предохранительный» рычаг в нижнем положении и позволяет двигателю работать… но при выжатой рукоятке сцепления мощность не может передаваться на колеса или навесное оборудование. Если отпустить сцепление, предохранительный рычаг мгновенно выскакивает и глушит двигатель. (Я упоминаю об этом, потому что на веб-сайте BCS America подразумевается, что тракторы, оснащенные PowerSafe, являются единственными моделями, в которых вы можете отойти от руля, и двигатель не заглохнет. Это полное заблуждение! BCS просто изо всех сил пытается продать технологию. что они недавно инвестировали так много миллионов долларов/евро.)

Суть в следующем: как было сказано выше, мы не знаем, как муфты PowerSafe будут работать в долгосрочной перспективе. Они могут быть отличными, они могут быть бомбой… но без многолетней истории службы мы просто не знаем. Что мы ДЕЙСТВИТЕЛЬНО знаем, так это то, что стандартные сцепления существуют уже много лет, и при правильном использовании они могут легко прослужить до 2000 часов… и что их может довольно легко заменить любой, кто имеет базовые навыки механики.

Так что выбирайте сами… у нас есть все модели (а также множество масляных фильтров PowerSafe!) функции скорости в. «Рабочие» скорости на всех тракторах BCS работают в обоих направлениях с помощью рычага «челночного переключения» с редуктором… но из-за компактной конструкции этих трансмиссий «транспортная» скорость (4-я передача , в случае тракторов серии 800) идет только в ОДНОМ направлении, в зависимости от того, в каком направлении разрезается червячная передача оси. Результат: У модели 852 4-я передача «транспортная» скорость работает ТОЛЬКО ВПЕРЕД, когда трактор находится в РЕЖИМЕ ПЕРЕДНЕГО ВОМ (кошения), в то время как у модели 853 4-я передача «транспортная» передача работает ТОЛЬКО ВПЕРЕД, когда трактор находится в РЕЖИМЕ ЗАДНЕГО ВОМ (обработка почвы) (это направление, в котором трактор будет тянуть универсальный прицеп, разбрасыватель компоста или что-либо, прикрепленное к «сцепному устройству» трактора, что делает модель 853 обычно более продаваемой). ).

Из-за того, что некоторые клиенты выбирают навесное оборудование, скорость транспортировки в одном ИЛИ в другом направлении (направление переднего ВОМ ИЛИ заднего ВОМ) иногда более желательна… поэтому мы храним модели 852 и 853, чтобы лучше обслуживать наших клиентов. .

Например: если человек будет использовать в основном косилочное, сеноуборочное или снегоуборочное оборудование (все с передним ВОМ) и, возможно, будет использовать культиватор, то трактор с транспортной скоростью работает в Передний- Желателен режим ВОМ : это 852 . Тем не менее, если трактор будет использоваться для различных целей (кошение, обработка почвы и т. д.) и , особенно , если в вашем будущем будет установлена задняя тележка: тогда 853 имеет больше смысла.

ОБРАТИТЕ ВНИМАНИЕ: Рабочие скорости (1-я, 2-я и 3-я передачи) на 852 и 853 ИДЕНТИЧНЫ, поэтому фактические скорости скашивания, обработки почвы и т. д. на обоих тракторах одинаковы. Вопрос здесь в том, в каком направлении вы хотите, чтобы работала быстрая 4-я «транспортная» передача «из пункта А в пункт Б».

Применимость агрегата и все остальные функции одинаковы для моделей 852 и 853.

Грилло G107D — 11 л.с.

Мотоблоки

Грилло G131 — 16 л.с.

Мотоблок Grillo Model G110

(Показан с газовым двигателем с электростартером, колесами 5x12x22” и косилкой Bellon)

Эта модель, представленная в 2015 году, основана на платформе проверенной машины G107D Grillo, но с усиленным сцеплением и карданным валом для принять больше л. с. двигателя и более крупные орудия. Он также оснащен более длинным рулем для повышения комфорта оператора и увеличения рычага, а также имеет функцию Smart-Reverse™, которая автоматически инвертирует функцию управления направлением движения вперед/назад в зависимости от положения руля (передний или задний ВОМ). Поставляется со съемным передним грузом весом 18 фунтов, который помогает уравновесить более тяжелые орудия… При необходимости можно добавить более крупные грузы. В стандартной комплектации доступны колеса 5x12x22” (другие колеса доступны по запросу… мы можем обсудить, что лучше всего подходит для вашего применения). Наша самая продаваемая машина Grillo.

Сравним с BCS модели 749 или 853.

Нажмите здесь, чтобы посмотреть видео об основных настройках/использовании этой модели.

Цены (только трактор… без навесного оборудования):

Бензин Honda, 13 л. 0133 4295 долларов
Газ Kohler 14 л. с., ручной запуск, колеса 5x12x22”: ~~4520 долл. США~~ 4295 долл. США
Honda, 13 л.с., газ, электродвигатель, ручной запуск, колеса 5x12x22″: ~~4910 $~~ 4660 $
14 л.с. Kohler, газ, электродвигатель и ручной запуск, колеса 5x12x22”: ~~4910 долл. США~~ 4660 долл. США
ПРИМЕЧАНИЕ: Вычтите 95 долларов США из «распродажной» цены за колеса 5x10x20 дюймов вместо колес 5x12x22 дюймов ИЛИ добавьте 50 долларов США за колеса 6,5x12x23 дюймов. (Также доступны колеса других стилей/размеров, за подробностями обращайтесь к продавцу Earth Tools.)

Технические характеристики


Тип двигателя/л.с.	Honda GX390 Gas (13 л.с. / 8,7 кВт / 19,5 фут-фунтов крутящего момента) ИЛИ Kohler Ch540 (14 л.с. / 10,5 кВт / 22,7 фут-фунтов крутящего момента)
Система запуска	Отдача (ручная) или электрический запуск с резервированием отдачи
Муфта	Перевернутая «активная» коническая, обслуживаемая
Трансмиссия	Все шестерни и валы из закаленной стали, поддерживаемые шарикоподшипниками, в масляной ванне
Дифференциал (подробности здесь)	Стандартный, с замком
Рулевые тормоза	Стандарт, органы управления на ручке, с замками стояночного тормоза
Скорость обработки почвы (задний ВОМ)	Передний: 0,85, 1,8, 3,5, 9,9 мили в час • Реверс: 0,85, 1,8, 3,5 мили в час (СКОРОСТИ ПОКАЗАНЫ С КОЛЕСАМИ 5x12x22”
Скорость скашивания (передний ВОМ)	Передний ход: 0,85, 1,8, 3,5 мили в час • Обратный ход: 0,85, 1,8, 3,5 мили в час (СКОРОСТИ ПОКАЗАНЫ С КОЛЕСАМИ 5X10X20”…ДОБАВЬТЕ 10% ДЛЯ 5X12X22”)
Стандартный размер колеса	Гусеница трактора 5x12x22”, регулируемая ширина колеи, трубчатого типа. (Нажмите здесь, чтобы узнать о вариантах колес и принадлежностях)
Внешняя колесная колея (без аксессуаров)	20,5, 23 или 27 дюймов ( Нажмите здесь для просмотра таблицы расстояний между колесами)
Средства безопасности	«Активный» тип сцепления, мгновенно отключающий привод при отпускании рукояток, блокировка заднего хода/ВОМ (для предотвращения вспахивания задним ходом).
Руль	Антивибрационный, мгновенно регулируется вверх-вниз и из стороны в сторону; также полностью реверсивный для перехода из режима переднего ВОМ в режим заднего ВОМ. Все органы управления на ручках. Оснащен системой Smart-ReverseTM для управления направлением движения колес
ВОМ Тип	Независимое зацепление, 965 об/мин при максимальной частоте вращения двигателя
Способ смены инструментов	Две шпильки с резьбой 12 мм с гайками или дополнительная быстросъемная сцепка
Масса трактора (без навесного оборудования)	265 фунтов (газ), 285 фунтов (газ с электростартером) (вес ВКЛЮЧАЕТ съемный передний груз, устанавливаемый на бампер трактора)

ПРИМЕЧАНИЕ: Размеры/типы колес на большинстве новых тракторов могут быть изменены, если необходимо, с учетом «разницы в стоимости» колес… Подробную информацию можно получить у продавца землеройных инструментов.

ПРИМЕЧАНИЕ ДЛЯ ИСПОЛЬЗОВАНИЯ НА БОЛЬШОЙ ВЫСОТЕ: Для людей, использующих эти машины на высоте более 5000 футов, мы предлагаем специальные форсунки карбюратора для двигателей марки Honda, обеспечивающие правильную работу двигателей на больших высотах (недоступно для двигателей других марок). Спросите продавца…

ТЕЛЕФОН ЧАСЫ (EST)

15 марта — 31 октября

С понедельника по пятницу,
, с 9:00 до 18:00 по восточному поясному времени.

1 ноября — 14 марта

С понедельника по пятницу
9:00–17:00 EST

В выходные дни по договоренности. Обратите внимание на праздничные часы слева .

ПОСЕЩЕНИЕ НАШЕГО МАГАЗИНА: Пожалуйста, позвоните заранее!

Если вы хотите посетить наш магазин, у нас достаточно земли, чтобы продемонстрировать наши мотоблоки с любым навесным оборудованием. Но если едете в гости, ЗВОНИТЕ минимум за сутки! Часы работы розничной торговли назначаются по предварительной записи (да, и в выходные тоже), поэтому чем больше вы сообщите нам, тем лучше мы сможем настроить наш график в соответствии с вашим графиком. Иногда мы не в магазине, занимаемся доставкой, демонстрацией или демонстрацией оборудования на выставках.

Фермерские хитрости для мотоблока BCS

Те из вас, кто работал с мотоблоком BCS, знают, что чем тяжелее ваше орудие, тем труднее развернуть машину в конце кровати. Power Harrow, например, является чрезвычайно тяжелым орудием. Чтобы повернуть трактор в конце станины, оператор обычно отключает ВОМ в целях безопасности, опускает рукоятки для рычага, а затем поднимает и качает трактор вперед, чтобы орудие не волочилось по земле во время поворота. .

Комплект утяжелителей бампера

Чтобы уменьшить износ спины и плеч фермера, компания BCS выпустила комплект утяжелителей бампера, который можно установить на передней части трактора, чтобы уравновесить его. Это может ОЧЕНЬ помочь минимизировать усилие, необходимое для раскачивания трактора вперед при его повороте. Тем не менее, комплект утяжелителей бампера BCS поставляется только с монтажным кронштейном, который вмещает две утяжеляющие пластины, что в сумме составляет 28 фунтов при установке. В настоящее время комплект стоит 185 долларов. Хотя это помогает уравновесить трактор, было бы неплохо иметь возможность добавить еще больше веса, если это необходимо.

Зачем нужен больший вес

Зачем вам увеличивать вес передней части вашего BCS? В моем случае на ферме Winding Road Farms почва была очень рыхлой, супесчаной. После создания приподнятых грядок с помощью роторного плуга я попытался придать им форму и подготовить их с помощью неглубокого 2-дюймового культиватора, используя прецизионный каток глубины («PDR»), установленный на задней части моего культиватора.

Я также инвестировал средства в регулируемые удлинители оси от Earth Tools Inc. Это позволило мне выдвинуть колеса моего трактора BCS, чтобы оседлать 30-дюймовую платформу, вместо того, чтобы катиться по ней, что является наиболее распространенной практикой. Я знал, что с такой легкой и пушистой почвой вес машины будет проблемой при уплотнении. С выдвинутыми колесами между колесами образовался промежуток в 34 дюйма, позволяющий им катиться по дорожкам вдоль обеих сторон 30-дюймовой кровати.

Проблема

Когда я впервые экспериментировал с моей новой машиной, я быстро понял, что даже с учетом веса трактора, катящегося по моим дорожкам, а не по грядкам, вес культиватора (с PDR) был толкая землю вперед, как бульдозер! Пришлось остановиться и подумать над решением. Эта система явно не работала в моем контексте.

Первая попытка решения

После того, как я отправил электронное письмо продавцу, в котором я приобрел свой трактор и навесное оборудование (Earth Tools), мы установили, что добавление противовеса спереди было бы лучшим началом для устранения моей проблемы. Не желая тратить еще 185 долларов плюс доставка и ждать времени доставки, я искал вариант «сделай сам» для добавления противовеса к передней части моего BCS. Простой J-образный болт, прикрепленный к раме с двумя 25-фунтовыми олимпийскими весами из нашего местного магазина спортивных товаров, сделает свое дело. В итоге я добавил небольшой кусок дерева с дополнительным U-образным болтом для дополнительной поддержки.

Установив две утяжеляющие пластины, я с большими надеждами отправился обратно в поле. К моему большому сожалению, проблема так и не была решена! Почва все еще выталкивалась вперед и выдавливалась с боков. Я заметил, что когда я поднимал рукоятки, эффект «бульдозирования» уменьшался. Я понял, что мне нужно добавить еще больше веса к передней части.

Вторая попытка решения

Единственная проблема с добавлением большего количества грузовых пластин заключалась в том, что J-образный болт был недостаточно длинным, чтобы вместить дополнительные грузовые пластины, и, вероятно, недостаточно прочным, чтобы удерживать больше грузовых пластин, даже если он был длиннее. .

После изучения рамы у меня возникла идея. В раме было два отверстия, которые можно было использовать с болтами для крепления какого-либо стержня. Я вспомнил, что у меня остался кусок деревянного стержня из шкафа, ширина которого идеально подходила для центрального отверстия в весовых пластинах.

Вот что я придумал. На самом деле он работал намного лучше, чем маленький J-образный болт!

Результаты

С моей самодельной монтажной стойкой для шкафа и ЧЕТЫРЬМИ 25-фунтовыми утяжелителями все наконец-то заработало ОТЛИЧНО! Почва больше не продвигалась вперед под весом культиватора и PDR! Это казалось немного нелепым с таким большим весом спереди, но в моем конкретном контексте это делало то, что мне было нужно. Он создавал 30-дюймовые грядки красивой формы с неглубоким 2-дюймовым лотком. Повернуть трактор в конце грядки тоже было несложно.

Когда кровати были установлены, я смог обойтись только тремя 25-фунтовыми блинами при переворачивании кроватей. Удобная монтажная стойка позволяла легко добавлять или убирать пластины в зависимости от текущего состояния структуры почвы.

Легкий автомобильный домкрат

При использовании регулируемых удлинителей оси (которые я настоятельно рекомендую) легкий автомобильный домкрат очень полезен. Поместите его под центр трактора и поддомкратьте так, чтобы колеса находились примерно в дюйме от земли. Качайте его в одну сторону, чтобы одно колесо соприкасалось, а другое вращалось свободно. Затем вы можете открыть D-образный зажим и сдвинуть колесо внутрь или наружу в нужное положение.

Когда я использовал роторный плуг или грузовой прицеп, я устанавливал колеса в максимальное положение. Затем, переворачивая грядки и используя свой культиватор с PDR, я выдвигал их, чтобы они располагались между грядками.

Полноразмерный автомобильный домкрат для мотоблока BCS однозначно перебор. Он также довольно тяжелый, а это значит, что он должен оставаться в вашем магазине или сарае. Преимущество легкого автомобильного домкрата заключается в том, что вы можете взять его с собой в поле, если вам нужно отрегулировать оси на лету.
