Как сделать колеса для мотоблока своими руками: самодельные опорные колеса от «Оки» по чертежам. Как сделать разблокиратор автомобильных колес на мотоблоке?

виды деталей и их преимущества, порядок изготовления, спаренные изделия

Выбирая для своего приусадебного хозяйства мотоблок, пользователи обращают внимание на технологические характеристики его механизма, например, мощность и вес. Мало кто интересуется, какие колеса на нем установлены, ведь качество работы и длительность эксплуатации зависят именно от механизма.

Продающиеся в комплекте стандартные колеса хороши для работы на мягких грунтах. В сложных условиях они быстро выходят из строя, а новые достаточно дороги. Наша статья расскажет, как сделать колеса для мотоблока своими руками.

• Виды колес
  • Пневматические
  • Тяговые
  • Цельнолитые
  • Металлические с грунтозацепами
• Самостоятельное изготовление

Виды колес

Такой агрегат, как мотоблок, используется в самых разных видах работ, поэтому колеса, устанавливаемые на него, должны быть тоже разными. Рассмотрим предлагаемые производителями модификации:

• Пневматического типа.
• Тяговые.
• Цельнолитые резиновые изделия.
• Детали из металла со сцепками.

Пневматические

Необходимы для вспашки почвы или распахивания грядок. Для качественного проведения работ колеса должны иметь ширину больше двадцати сантиметров при диаметре 40 и больше сантиметров. Приветствуется ярко выраженный протектор.

Такой агрегат более устойчив, а все дефекты будут заметны на поверхности шин. Как правило, такими деталями укомплектовываются мотоблоки Нева.

Тяговые

В просторечье эти изделия называются елочкой — за своеобразный рисунок на протекторе. Ширина захвата у них универсальная. Этот вариант используется для транспортировки грузов, или навешивания специального оборудования.

С тяговыми колесами ваш агрегат сможет пройти по бездорожью и даже рыхлому снегу. Резина, установленная на нем, отличается высокой прочностью и износостойкостью.

Цельнолитые

Такие детали отличаются повышенной мощностью шин. Их обычно используют на агрегатах дизельных типов, более похожих на небольшие трактора, такие как МТЗ.

Металлические с грунтозацепами

Это тяжелые детали, которые при работе обеспечивают мотоблоку дополнительную мощь. Специальные зубья позволяют технике двигаться даже по очень сложной и вязкой почве. Самая большая нагрузка приходится на опорное колесо, поэтому не его выбор стоит обращать самое пристальное внимание.

При выборе прицепа нужно следить, чтобы колеса в нем имели аналогичное строение. Тогда при перевозке тяжелого груза давление на мотоблок и прицеп будет компенсировано.

Самостоятельное изготовление

Конечно, полностью собрать эти детали своими руками невозможно. В любом случае вам придется приобретать ось. Все детали навешиваются на готовую основу, которую покупают в магазине.

Можно использовать в качестве базы автомобильные или мотоциклетные пары. Своими руками можно изготовить лишь грунтозацепные детали, так как утяжелители используются крайне редко, и бессмысленно покупать изделия по высокой стоимости.

Чтобы сделать мотоблок удобным для проведения работ, нужно грамотно отладить все его детали и в том числе сделать колесную ось нужной длины. Для этого используются специальные удлинители. Еще можно собрать спаренные детали из железа, внутри которого имеется внутренняя полость. Именно в ней размещают утяжелитель.

Естественно, для прицепа они не подойдут, но зато их можно использовать в самом агрегате для монтажа колес от автомобиля.

Преимущества, которыми обладают спаренные детали:

• Снижение времени пробуксовки и повышение производительности изделия.
• Возможность быстро снять и поменять изделия.
• Легкость сборки собственными силами.
• Отличное сцепление с поверхностью.

Именно благодаря этим свойствам с двоенные колеса приобретают все большую популярность у фермеров. Их тоже можно сделать своими руками. Конечно, детали получаются грубоватыми, но работают они качественно и долго, что немаловажно для трудных условий сельского хозяйства. Процесс заключается в следующем:

• На первом этапе выбираются колеса с шинами.
• Далее, протекторы делаются более рельефными путем создания на них рисунка.
• Затем в обод вставляют утяжелитель. Для этого стальную полоску режут на квадратики и сваривают заготовки в единую конструкцию.
• Закрепляют второй обод, чтобы обеспечить наибольшую прочность механизма.
• В конце надеваются шины и конструкция готова к работе.

В общем, изготовить такие приспособления несложно, нужно только выбрать правильные детали и подогнать их по размерам.

В последнее время большим спросом у покупателей пользуются пневмоколеса, которые отлично подходят для мотоблока. Их производят из резины средней жесткости, а стоят они достаточно дорого. Поэтому стоит подумать о самостоятельной комплектации агрегата.

как сделать в домашних условиях, пошаговая инструкция

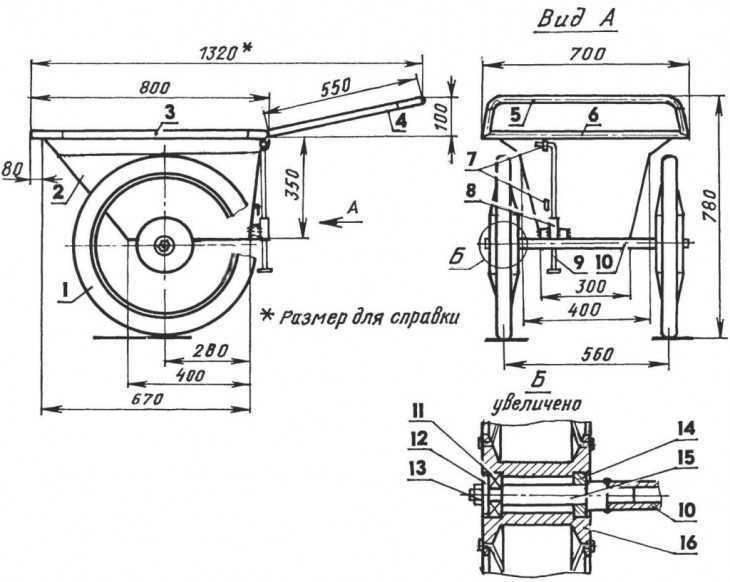

Варианты чертежей колесной конструкции для мотоблока

Заводские комплектации колес на мотокультиватор классифицируют по количеству осей, а также принципу тяги. Производители изготавливают домашние минитракторы, конструкция которых предполагает движение агрегата за счет:

• двух колесных пар;
• парной колесной конструкции на одной оси;
• одного ведущего колеса;
• на трех колесах.

Одноколесные механизмы чаще оборудуются дополнительными приспособлениями на оси, которые также служат опорой для конструкции. Проанализируйте модель вашего домашнего мотокультиватора, чтобы улучшить его функционал. Подберите прочный надежный материал или подходящую основу для изготовления самодельных элементов ходовой части.

Четырехколесный вариант

Сельскохозяйственные малогабаритные трактора на четырех колесах представляют собой миниатюру аналогичного транспортного средства без кабины. Конфигурация моделей позволяет пользователю передвигаться на мотоблоке.

Для усовершенствования заводской комплектации вы можете сделать замену только ведущей пары или поменять все диски. Выберите один из вариантов улучшения производительности домашней сельхозтехники:

• оборудование заводских шин дополнительными протекторами;
• постановка на диски новой резины с фактурным рисунком;
• установка на оси колесных пар разного радиуса – большего под механизмами, меньшего под ведомой частью;
• монтаж колес от автомобиля.

Важно!

Проектирование колес – важный этап усовершенствования мотоблока, на котором требуется сделать точные расчеты оптимальных размеров, расположения элементов, мест высверливания креплений.

Четырехколесные мотоблоки относят к тяжеловесным моделям. Ряд машин имеет конфигурацию с несъемными колесными элементами. Перед переделкой минитрактора изготовьте чертеж, по которому планируете улучшение.

На одной колесной паре

Двухколесные мотокультиваторы оборудованы одной осью с парой колесных элементов. Платформа с установленным двигателем управляется пользователем с помощью ручек. Постановка проходимой колесной пары решит проблему с:

• проскальзыванием;
• пробуксовкой;
• заполнением землей мало выраженного протекторного рисунка;
• плохой управляемостью;
• недостаточной глубиной вспашки и т. д.

Самостоятельно начертите на бумаге эскиз одного элемента или выполните чертеж в компьютерной программе. На рисунке укажите диаметр диска, расположение отверстий для оси, закрепления, их размеры.

С одним ведущим колесом

Одноколесные культиваторы представляют собой устройства в виде колесного элемента в шине с выраженным протектором. От проходимости диска зависит скорость работы и коэффициент полезного действия при выполнении фермерских работ.

При подготовке чертежа для замены ведущего колеса воспользуйтесь рекомендациями:

• подберите диаметр колесного элемента, аналогичный заводской комплектации;
• выбирайте материалы с большим весом при самостоятельном изготовлении колеса;
• замените резину на более фактурную и широкую.

Мотоблок на одном колесе управляются за счет ручного манипулирования. Вам будет легче вести конструкцию с широким колесом и мощным протектором.

Трехколесные модели

На малогабаритных сельскохозяйственных тракторах для обработки дачного участка с тремя колесами передний элемент выполняет функцию следования заданной траектории. На заднюю колесную пару подается крутящий момент от двигателя агрегата. В большинстве моделей ходовую часть, расположенную спереди, делают большего диаметра.

Для проектирования замены колес на одноосном малогабаритном тракторе воспользуйтесь рекомендациями:

• рассчитывайте тот же радиус диска с шиной, что предусмотрен заводской комплектаций. Постановка меньшего или большего колеса по диаметру сделает работу механизмов некорректной;
• изготавливайте одинаковые колесные элементы. Замена на колеса с разным рисунком протектора или разной массой усложнит использование минитрактора.

При изготовлении чертежа своими руками возьмите за основу модель, спроектированную производителем. Учтите полный радиус элементов. Можно спроектировать диск меньшего диаметра, но установить на него толстую резину, и, наоборот.

Как сделать спаренные колеса самостоятельно?

Особый интерес у фермеров снискал простой и даже немного грубоватый, но действенный способ:

• Для начала следует подыскать подходящие колеса с шинами;

• Затем желательно вырезать на них небольшие протекторы;
• Следующий шаг состоит в том, что люди покупают полосу стали 5х50мм, сваривают квадратики со стороной 250мм и вставляют их в обод;

• После приваривания наставляют второй обод колеса и получают объекты, смахивающие на вазы;

• По завершению на полученные ободки одеваются шины и спаренные колеса готовы к эксплуатации.

Получить такие полезные приспособления несложно, главное определиться, какие именно варианты необходимы и подобрать все необходимые «ингредиенты».

Типы колес на фермерские мотоблоки

На домашнюю технику для обработки дачного участка предусмотрена разная комплектация ходовой части. Она зависит от типа выполняемых работ и условий использования минитраутора. Производители устанавливают на мотоблоки колесные конструкции, которые различают по форме, материалу, весу.

Большинство заводских мотокультиваторов в процессе эксплуатации быстро изнашивают резину, деформируют колеса, имеют малый вес. Перепахивание поля, уборка снега, покос травы, посадка и сбор овощей могут быть произведены с низким уровнем качества.

Тяговые колеса

Колесные элементы, которые выполняют функцию перемещения рабочего фермерского механизма, называют тяговыми. Стандартная заводская комплектация предусматривает постановку на диски данного типа резины с рисунком «елочка». Использование мотоблока с такими протекторами целесообразно на рыхлых почвах, для перевозки грузов по участку, покоса травы.

При неудовлетворительном результате может потребоваться замена колес. Выберите один из вариантов:

• поставить самодельные, более тяжелые и широкие элементы;
• заменить резину на заводских дисках;
• установить автомобильные диски с покрышками;
• поместить утяжелители;
• закрепить грунтозацепы, улучшающие сцепление с землей.

Узкие заводские тяговые колесные конструкции делают использование мотокультиватора неудобным, а производимые фермерские мероприятия некачественными.

Пневматические колеса для мотоблока

Колесные конструкции с пневматическими шинами представляют собой металлические диски, на которые закреплены резиновые камеры со сжатым воздухом внутри. Упругая ободная лента амортизирует тряску при передвижении по неровностям и передает тяговую силу. Работа на мотоблоке с пневматической ходовой частью характеризуется удобством, высокой скоростью и достойным качеством.

Шины на колесной системе изготавливают из запаянной резиновой трубы, которая оборудована вентилем и клапаном обратного типа. Резину, меньшую по размерам, чем диаметр диска, накачивают сжатым воздухом и обеспечивают герметичность. На протяжении всей окружности ширина шинного обода имеет равный размер, не меньше 20 см. На мотокультиваторы устанавливают элементы радиусом от 20 см и ярко выраженным протекторным рисунком. Пневмоколеса характеризуются:

• высокой износостойкостью;
• хорошим сцеплением с грунтом;
• сроком службы не менее 5-7 сезонов.

Важно!

Устанавливайте колесные шины с грубым крупным рисунком, чтобы исключить забиваемость полостей землей, проскальзывание, улучшить проходимость минитрактора.

При регулярном использовании мотокультиватора с пневматическими колесами ходовая часть изнашивается через 3-4 года. После износа шин элемент требует замены – постановки новой колесной конструкции или монтажа новой резины.

Металлические колеса

Для сложных рельефных условий и глинистых грунтов используют минитехнику на металлической колесной конструкции. Производители предлагают разные варианты моделей для пахоты, окучивания, перевозки грузов:

• металлические дисковые колеса;
• грунтозацепы – конструкции из металла в виде обода и зубьев.

Колесные элементы из стального или чугунного сплава делает технику тяжелее, что обеспечивает более качественную работу агрегата. Грунтозацепы обеспечивают хорошее сцепление с грунтом, за счет чего минитрактор быстро передвигается по земле, почва не забивает обод, исключается проскальзывание за счет глубокого погружения зубцов в почвогрунт.

Типы колёс для мотокультиватора. Как их выбрать?

Сам мотокультиватор представляет собой механическое сооружение, применяемое в приусадебных хозяйствах для облегчения сельскохозяйственных работ. Для того чтобы спецтехника выполняла свои задачи на 100%, все детали должны быть исправными, особенно элементы передвижения. Последние делятся на следующие виды:

• опорные;
• резиновые;
• тяговые;
• металлические с грунтозацепами;
• спаренные.

В стандартной ситуации конструкция мотокультиватора оснащена одним колесом (опорным), принимающим основную нагрузку на себя. Эта часть агрегата «в ответе» за выносливость и оптимизацию в период эксплуатации. Бытует мнение, что при выполнении некоторых «земельных» работ следует снимать переднее колесо.

При выборе колёс для междурядного культиватора примите к сведению следующую информацию.

• Тяговые и пневматические колёса известны универсальностью и наличием оригинального рисунка на протекторе. Их часто в быту называют «ёлочкой». Они имеют большой размер (ширина превышает 20 см, а диаметр – 40 см). Колёса позволяют мотоблоку легко передвигаться как по дороге, так и по вязкой почве. Впечатляющие размеры колёс представляют возможным использовать агрегат для пахоты на обширных территориях. Также тяговые колёса отлично подойдут для снегоуборщика или тележки. Удивительная прочность резины пользуется популярностью в связи со своей долговечностью.
• Транспортировочные элементы из металла с грунтозацепами отличаются утяжелением. Стальные «зубья» толкают мотокультиватор вперёд и не дают ему «утонуть» в вязкой глине.

• Резиновые (цельнолитые) устанавливают не только на культиваторы, но и на небольшие тракторы. Обладают «прикатывающим» свойством и широко применяются в лесистой (труднопроходимой) местности.
• Спаренные состоят из 2 одинаковых по размеру и по форме элементов. Эта конструкция существенно повышает мощность агрегата и увеличивает его скорость. Имеют отличный контакт с поверхностью и отличаются простотой создания в домашних условиях. Также подразумевают возможность оперативного снятия элементов наружного плана.

Порой базовая комплектация колёс «подводит», и эти элементы необходимо сделать самостоятельно.

Колеса от автомобиля «Жигули» на мотоблок

Перед постановкой автомобильных колес проанализируйте рельеф, тип грунта на дачном участке, вид работ. При преобладании глинистых субстратов используйте шипованные колесные элементы. Для неровных и каменистых территорий берите резину с фактурным крупным протекторным рисунком.

Для большинства моделей малогабаритных тракторов для дачи в качестве замены отлично подходят любые колеса от автомобиля марки «Жигули». Воспользуйтесь рекомендациями при замене заводских колес на мотоблоке:

• подготовьте заменяющие заготовки;
• на внутреннюю поверхность диска приварите металлическую пластину, которая выполнит роль ступицы;
• высверлите в ней отверстия для крепежа;
• приварите толстостенную трубу к пластине;
• просверлите в трубке отверстия под фиксирующий шплинт;
• поставьте изготовленную полуось с колесом к мотоблоку;
• закрепите шплинтом;
• повторите действия для других аналогичных элементов.

Для комфортной работы на грунтах любого типа используйте зимнюю резину. Чтобы утяжелить агрегат, приварите к пластинам ступицы толстые металлические элементы.

Изготовление утяжелителей своими руками

Решить проблему малой глубины вспашки, окучивания или проскальзывания агрегата на глинистых грунтах поможет установка утяжелителей к колесам. В качестве утяжеляющих элементов используют детали тормозных колодок.

Утяжелите ваш мотоблок по следующей схеме:

• зачистите тормозные диски от ржавчины;
• прикрутите через заводские отверстия грузы к пластинам ступиц;
• затяните крепеж.

При необходимости снимайте и устанавливайте самодельные утяжелители при выполнении разных фермерских мероприятий. Еще одним вариантом утяжеления фермерской малогабаритной техники является приваривание к колесам пластинок из толстой листовой стали или чугуна.

Изготовления самодельных грунтозацепов

Иногда пневмоколеса могут проскальзывать (мягкая земля, жижа после дождя, наледь) и ваша работа может пойти насмарку. Для лучшего сцепления с почвой необходимы надежные устройства. Это обычные грунтозацепы.

Рисунок 1. Колеса от «жигулей» на культиваторе.

Можно, конечно купить их в магазине, но не всем хочется тратить деньги на то, что легко сделать самому, причем, из «бросовых» материалов. Тем более, что требований к ним всего два, и оба необходимы для обеспечения надежного сцепления:

1. Масса 20-30 кг.
2. Вгрызание в грунт.

Есть много вариантов колес с грунтозацепами, выполненных своими руками. Мы остановимся на двух из них. Для их изготовления основными инструментами выступают:

• болгарка;
• сварочный аппарат.

Для выполнения первого варианта вам понадобятся полосы металла (толщина около 5 мм) и диски от автомашины. Их диаметр зависит от размера ножей культиватора. Многие берут в качестве оптимального варианта диски от «жигулей». Рисунок 1.

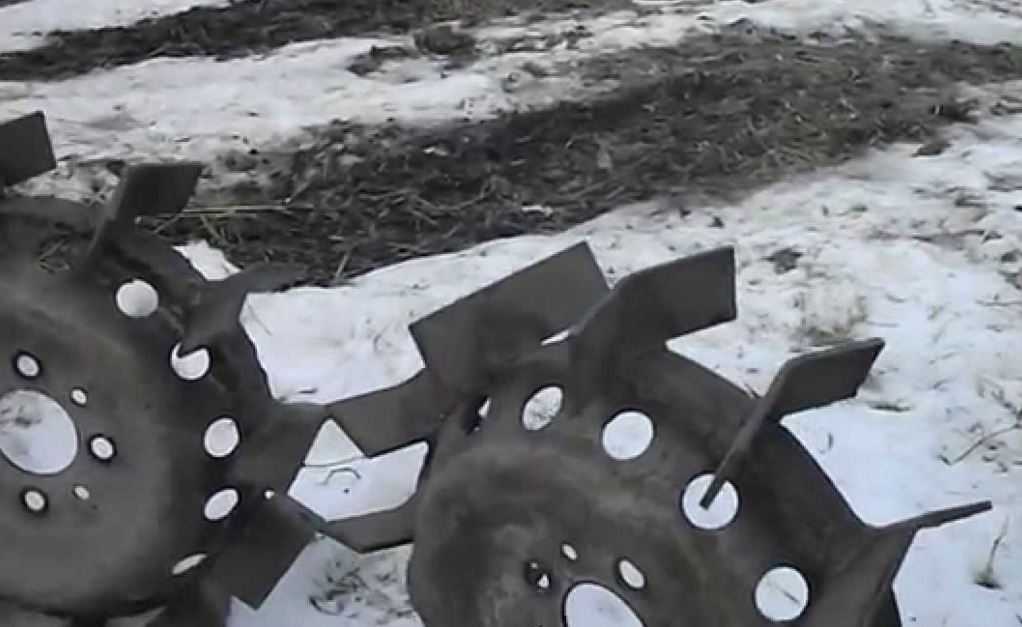

Рисунок 2. Самодельные грунтозацепы к культиватору.

Метод изготовления зацепов грунта очень простой:

• нарезают болгаркой полосы, чтобы их длина была примерно в полтора раза больше ширины дисков;
• их изгибают в тисках под углом так, чтобы они вставлялись между двумя бортами диска;
• распределяют полосы равномерно и приваривают на места;
• укрепляют получившиеся грунтозацепы на оси.

Второй вариант сложнее. Для него берут лист толстого металла, размечают и вырезают что-то наподобие большой звездочки велосипеда или храповика от часов. Далее части получившихся лучей отгибают и к ним приваривают пластины металла. Рисунок 2.

Подбор резины на колеса

При износе заводских шин на колесах малогабаритного трактора на даче произведите замену резины. Перед выбором покрышек определите задачи, которые будете выполнять с помощью мотоблока. Для вспашки, сбора клубнеплодов выбирайте широкие шины с радиусом не менее 20 см и такой же шириной.

Для мотокультиваторов и прицепов универсальным вариантом являются модели на 4-10 дюймов с шипами. Шипованные шины не проскальзывают на глине, имеют хорошее сцепление с землей. Подбирайте резину, взяв за основу заводские параметры техники. Не превышайте диаметр, предусмотренный комплектацией производителя. Агрессивный протекторный рисунок исключает проблему с забиванием полостей покрышки. Для отечественных мотоблоков Зубр, Аврора, Кентавр, Добрыня, зарубежных культиваторов ZIRKA возможная постановка камерных колесных конструкций на 5-12 дюймов.

Самостоятельное изготовление шин с низким давлением

Многие автолюбители интересуются, бывают ли самодельные шины низкого давления. Как показывают практика, сделать такой тип шин реально. При этом работа выполняется в несколько этапов.

Для начала подготовьте исходный материал, из которого будут делаться покрышки. Лучший вариант – использовать шины от авиационного транспорта.

Их преимущества – повышенная прочность и отличные вездеходные качества. Можно использовать покрышки от вездеходных машин промышленного или сельскохозяйственного назначения.

Снимайте лишнюю резину с боковой части покрышки и непосредственно с протектора. С внутренней части шины убирайте так называемые посадочные сердечники (они будут мешать).

В идеале стоит избавиться и от прорезиненной части основания корда (но здесь главное – не повредить близлежащий слой). При этом чем легче станут покрышки после обработки, тем лучше.

Теперь можно приступать непосредственно к изготовлению шин с низким давлением. Делается это в следующем порядке:

• 1. Почистите, хорошо вымойте и просушите подготовленную покрышку. С помощью маркера наметьте места, где будут находиться новые надрезы.
• 2. Пройдите острым ножом по внутреннему периметру колеса. Это необходимо, чтобы убрать ненужную проволоку.
• 3. Сделайте небольшой «проем» в любом из мест только что прорезанной полосы.
• 4. Подцепите проволоку с помощью отвертки или любого другого подручного инструмента.
• 5. Надежно зафиксируйте покрышку таким образом, чтобы можно было подцепить лебедку за проволоку и выдернуть ее.
• 6. После удаления проволоки подрежьте покрышку по периметру на уровне немного ниже корда. Обязательно зафиксируйте проем (для этой цели можно использовать клещи).thumb]https://autotopik.ru/uploads/posts/2015-02/1422866833_15.jpgthumb]https://autotopik.ru/uploads/posts/2015-02/1422866914_16.jpg
• 7. Оторвите лишний кусок с помощью той же лебедки.
• 8. Острым ножом подрежьте оттянутую часть резины.
• 9. С внешней стороны боков и протекторов шины убирайте основную часть, пока от шины не останется только каркас.
• 10. Хорошо зачистите поверхность «наждачкой».
• 11. Теперь соберите сам каркас диска. Для этого приварите к нему пластины (можно использовать трубки) и сварите их между собой.
• 12. Отшлифуйте заготовку до блеска, чтобы исключить повреждение камеры от необработанных краев диска.
• 13. Сбортируйте колесо и накачайте покрышку. Перед вами – готовое для новых свершений колесо обладающее нузким давлением.
• 14. Устанавливайте его на автомобиль и испытывайте в свое удовольствие.

самодельный мини-трактор, особенности конструкции. Самодельный минитрактор для хозяйства Из чего можно сделать минитрактор

Для частного сектора трактор более чем необходимая вещь. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы — все это нужно как-то перемещать. Вручную его не нанесешь, а вот небольшой железный «помощник» в самый раз.

Получить минитрактор для своего двора можно двумя способами: либо купить, если есть деньги и не переживать, либо собрать «железного коня» из подручных материалов. Как практичные люди покупку рассматривать не будем, а ознакомимся с одним из вариантов самостоятельной сборки трактора.

В качестве исходного материала будущего автомобиля возьмем «народный» автомобиль ЛуАЗ где-нибудь на свалке. Или мы можем купить его у соседа.

Что из всей этой кучи металлолома нам нужно? Оставляем:
— коробка передач;
— мосты;
— электрик;
— редукторы колесные;
— рулевой механизм, и не забудьте руль.

Остальное продаем на металлолом, получая двойную выгоду — заработаем и избавимся от хлама.

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Садко ДЭ-300 от мотоблока плюс колеса (4 шт 6х12).

Скорость нашего двигателя «хорошая», но для трактора она немного завышена. Это не гоночный автомобиль. Поэтому уменьшаем их в 3,5 раза, устанавливая соответствующие шкивы.

Передача крутящего момента от двигателя к коробке передач может быть организована с помощью ремня профиля В. Лучше установить сразу два.

Рама является основной несущей конструкцией. Его можно сварить из профиля 40х40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому имеет смысл сразу брать профиль не 40х40, а 40х80. Запас прочности не помешает.

После того, как все вышеперечисленное будет собрано в одной конструкции, мы увидим перед собой плоды собственного героического труда.

Гидравлика — состоит из гидроцилиндра 75х100, распределителя Р80, насоса НШ-10.

Режим работы насоса 1000-1100 об/мин. Вал насоса — это вал, выходящий из маховика сцепления. Но в связи с тем, что не всегда требуется постоянная работа насоса, целесообразно сделать для него переключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем необходимое: вал, шлицевую муфту, вилку переключения, две шестерни, цепь.

Нам нужно будет поставить звездочку на снятый вал, но перед этим вал нужно доработать. Сначала обрезаем вал, затем наращиваем его на 5 сантиметров, чтобы звездочку можно было установить на свое место.

Корпус привода делаем сами, сварив его из уголка 40х40. Привод – это узел, требующий постоянной смазки, а значит, он должен быть заполнен маслом. Ясно? Затем не забудьте сделать его герметизированным и установить на вал сальник.

Все готово, теперь можно посмотреть на включенный насос.

И офф.

В сборе.

В заключение несколько слов о гидравлике. Центральная часть работает с заминкой. Переднее сцепление с шкворневым валом, заднее с гидроцилиндром для косилок, самосвалов и т.д.

Работу гидравлики и нашего «детища» в полностью собранном состоянии вы можете увидеть «вживую» на предоставленном видео.

Как правило, для многих из нас сфера сельского хозяйства в основном связана с обработкой земли. Однако для посева зерновых культур и выращивания овощей, ягод и фруктов необходимо не только вспахивать почву и вносить удобрения, но и обеспечивать регулярный полив и прополку. Конечно, если у фермера есть такая специализированная техника, как, например, мини-трактор, то он может значительно упростить выполнение многих видов работ. Говоря об этой технике, следует в первую очередь отметить ее небольшие габариты, но при этом она успешно справляется с основными задачами: вспашкой земли, рыхлением, скашиванием травы и другими операциями, связанными с обработкой почвы.

Крупные агрокомплексы и фирмы основательно подходят к этому вопросу и, как правило, используют импортные или отечественные модели. Что касается частных фермерских хозяйств, то из-за ограниченных финансовых возможностей им часто приходится использовать самодельные мини-тракторы. Хотя такой подход к делу и позволяет сэкономить однако процесс сборки сопряжен с трудностями. Но все же многих это не останавливает, так как в силах каждого частного фермера сделать своими руками не просто самодельный мини-трактор, а сельхозтехнику, которую после оснащения дополнительным оборудованием можно использовать для решать более широкий спектр задач.

Мини-тракторы самодельные: виды и особенности

К этому классу сельхозтехники принято относить три вида , каждый из которых имеет свои особенности:

Минитрактор самодельный: плюсы и минусы

В первую очередь , такие машины пользуются спросом у владельцев личных подсобных хозяйств. Там они используются для выполнения таких задач, как разбивка огородов, вывоз и уничтожение отходов от распиловки деревьев, а также благоустройство территории.

плюсы

Это техника имеет определенные преимущества которые обеспечили ей популярность:

Минусы

Есть и недостатки у этой техники. Сюда следует отнести и то, что владельцу придется самому искать комплектующие для автомобиля. В том случае, если в процессе сборки использовалась какая-то редкая деталь, то найти такую ​​же на замену ему будет достаточно сложно. Однако наиболее распространена практика, когда для сборки мини-тракторов своими руками чаще всего используются комплектующие, которые можно легко найти в случае выхода из строя.

Решив самостоятельно собрать самодельный мини-трактор, чтобы ездить на нем по дорогам общего пользования, имейте в виду, что у вас на это должно быть разрешение . В противном случае вы рискуете получить штраф за переоборудование автомобиля.

Как сделать самодельный минитрактор своими руками

Главный вопрос, который возникает у тех, кто интересуется минитрактором, как сделать эту машину? Есть много способов построить самодельный мини-трактор в домашних условиях. Я процесс сборки данной техники выглядит так:

Если обратиться в сеть, то там можно найти много разных чертежей для сборки самодельного мини-трактора. Поэтому, подобрав подходящую схему, можно сразу приступать к работе, остановившись на том или ином варианте, или внести изменения в готовый с учетом своих потребностей и задач.

Заключение

Владельцы частных ферм и фермеры сталкиваются со многими проблемами, в том числе с тем, как обрабатывать землю. Проще всего приобрести специальную технику, однако, учитывая высокие цены, по которым предлагаются многие западные и отечественные машины, большинство землевладельцев склонны собирать мини-трактор для обработки земли своими руками. В основном это задача вполне решаемая , главное понять с чего начать процесс изготовления данной техники. Желательно предварительно подготовить чертеж, чтобы четко знать, какие детали должны присутствовать в самодельном мини-тракторе.

Самый простой вариант — воспользоваться опытом других народных умельцев, которым уже приходилось решать подобную задачу. В сети много ресурсов, где выложены даже полные чертежи, которые могут стать проектом по созданию самодельного минитрактора своими руками. После этого останется только подготовить требуемые материалы и инструменты, после чего можно приступать к делу.

Использование минитракторов в сельском хозяйстве в последние годы становится все более оправданным. Относительно небольшие габариты вкупе с хорошими характеристиками и маневренностью позволяют обрабатывать земельные участки с целью их дальнейшего использования. Однако не у всех есть возможность приобрести готовый агрегат, продаваемый в специализированном магазине, ведь его стоимость может доходить до 100 тысяч рублей. Именно тогда у многих возникает вопрос – как собрать минитрактор в домашних условиях своими руками?

Решение не такое простое, как может показаться на первый взгляд, ведь для сборки может потребоваться много сопроводительного материала, а также необходимые технические знания и умение работать с инструментами.

Области применения самодельного минитрактора в домашнем хозяйстве

Да и вообще, можно воспользоваться интернетом, набрав в адресной строке запрос «чертежи минитрактора своими руками размеры», и вы сразу увидите не одну подробная схема сборки.

Каркас является несущей конструкцией. К нему привязаны все вложения.

Этот шаг очень важен, ведь самостоятельное изготовление любого агрегата предполагает определенную доработку и подгонку под нужные параметры. Очевидно, что это проще всего осуществить по чертежу, чем ориентироваться примерно.

Соответствующая сельскохозяйственная техника необходима для успешного и продуктивного домашнего хозяйства. Посмотрите, как сделать культиватор своими руками.

Плуги

имеют улучшенные характеристики, что позволяет легко справиться с вспахиванием любой земли максимально быстро и качественно. все о разных видах и характеристиках плуга ПСК.

В настоящее время технический прогресс помогает заменить длительный человеческий труд гораздо более эффективной работой машин. Зерноуборочный комбайн Полесье – ваш незаменимый помощник с отличным качеством на десятилетия.

Кроме того, тот же токарь поймет, что от него требуется, посмотрев подробный чертеж, а не формальное пояснение на словах.

На этапе планирования проекта становится понятно, что за агрегат будет в итоге. Определенной популярностью пользуется у многих мини-трактор переломный, сделанный своими руками в домашних условиях, расположенный на шарнирно-сочлененной раме.

Однако это далеко не единственный способ сборки, поэтому выбор остается исключительно за человеком, который будет осуществлять производство.

Определившись с типом минитрактора, встает вопрос поиска необходимых запчастей и комплектующих. Речь идет о рамной конструкции, двигателе, трансмиссии, органах управления и колесной базе. Большую часть этого можно найти в Интернете, посетив сайты, специализирующиеся на продаже различных запчастей.

Сам процесс сборки будет состоять из нескольких этапов:

• Изготовление каркаса. Разлом осуществляется в основном из швеллера №5 и швеллера №9. Из этих составных частей нужно сварить две полурамы, и они будут соединяться друг с другом при помощи шарнира. В этом качестве можно использовать карданные валы от большегрузных автомобилей.

• Есть еще один способ оформления рамы. Он заключается в изготовлении цельной конструкции, состоящей из двух траверс и двух лонжеронов. Траверсы выполнены из швеллеров №16 (для задней) и №12 (для передней).
• Лонжероны будут изготовлены из швеллера №10. В качестве поперечины используется металлический пруток.
• В качестве двигателя можно использовать модели МТ-9, УД-2, УД-4 и др. Их мощности будет вполне достаточно для самодельного варианта. В принципе подойдет любой двигатель относительно большой мощности — около 40 л.с.
• С ГАЗ-53 можно снять ВОМ и коробку передач, а с ГАЗ-52 взять сцепление. Помните, что эти детали придется подгонять под параметры конструкции. У маховика мотора нужно немного срезать заднюю часть, а также просверлить отверстие в центре.
• Рулевое колесо можно снабдить гидросистемой, которую необходимо взять от старой сельхозтехники.
• Конструкцию заднего моста можно позаимствовать у старых легковых автомобилей, но ее придется немного подправить на токарном станке.
• В качестве колес можно использовать любые подходящие колеса, но чтобы их диаметр был около 18 дюймов, это допустимый минимум для сельскохозяйственных работ.
• В этой последовательности в принципе и кроется ответ на вопрос — как сделать минитрактор в домашних условиях? Большинство необходимых комплектующих можно получить из старой техники, что значительно упрощает вопрос поиска нужной детали.

К тому же затраты минимальны, ведь даже покупные детали будут стоить намного дешевле готового минитрактора.

Преимущества и недостатки ручной сборки

Пожалуй, главное преимущество самодельного минитрактора – это безусловная экономия денежных средств, по сравнению с приобретением полноценных агрегатов в магазине, например, , .

При этом его эксплуатационные показатели не будут сильно отличаться от заводских вариантов, ведь в конструкции используется достаточно мощный мотор, которого вполне хватит для обработки земельных наделов до десяти гектаров.

Затраты на изготовление минитрактора окупаются практически за один календарный год, т.к. большая часть комплектующих взята со старой техники, либо затраты на их приобретение минимальны. Многие приспосабливают под минитрактор другую технику, например мотоблок, что еще больше упрощает процесс сборки.

Кроме того, у самодельных агрегатов есть и другие преимущества:

• Относительно высокая степень погружения в почву. Если все правильно предусмотреть, глубина копания будет идентична показанной у покупных аналогов. Как бы то ни было, это все же лучше, чем перекапывать огород вручную.
• Достаточно высокая мобильность, как следствие довольно скромных габаритов. Использование таких агрегатов целесообразно именно на небольших огородах и дачных участках, где не могут развернуться большие трактора.
• В связи с тем, что вы делаете минитрактор самостоятельно, есть возможность дополнительной модернизации агрегата. Вы можете удалить компоненты, заменив их на другие, более мощные, или добавить новые устройства.
• В продаваемых минитракторах такая возможность отсутствует, более того, в инструкции по эксплуатации прямо написано, что вносить какие-либо изменения в комплектацию категорически запрещено.

Из недостатков можно отметить следующие моменты:

• Относительно сложный процесс сборки. Здесь речь идет не только о непосредственной работе, но и об определенных сложностях в подборе необходимых комплектующих. Многие из них приходится подгонять на токарном станке, что само по себе представляет дополнительную сложность.
• Вероятность поломок, т.к. самоделка делается в основном из старых деталей и запчастей.

В принципе плюсы и минусы примерно равны по значимости, но тут есть одно маленькое отступление. Сегодняшние реалии таковы, что вопрос цены становится доминирующим, затмевая другие аргументы.

Подробное объяснение этого явления излишне, потому что экономия всегда была решающей, независимо от того, где она применялась.

Дополнительные советы и предупреждения по изготовлению трактора своими руками

Перед началом полноценной эксплуатации самодельного минитрактора необходимо зарегистрировать его в ГИБДД.

Это не простая формальность, а понятная необходимость, ведь при движении по дорогам общего пользования вас могут оштрафовать, а сам агрегат перевезти на стоянку.

Что касается технических моментов, то и здесь есть свои особенности. Чтобы двигатель самодельного агрегата выдавал нужные параметры, т.е. около 2 тысяч оборотов при 3 км/ч, нужно немного подкорректировать схему трансмиссии. Вообще, в идеале каждое колесо заднего моста должно быть оснащено редуктором.

Если основой для минитрактора является мотоблок, например, или какой-то другой, то лучше, чтобы он имел специальную сцепку, позволяющую прицепить к нему дополнительное оборудование. В общем, следует внимательно выбирать ту модель мотоблока, которую вы хотите переделать под минитрактор.

Для этих целей может отлично подойти мотоблок «Кентавр», который имеет мощность 9 л.с., а также имеет необходимые для переделки технические данные.

Заключение

Изготовление самодельного минитрактора становится все более актуальным, особенно для владельцев небольших земельных участков. Дело в том, что использование больших тракторов может оказаться нецелесообразным, ведь они не смогут показать всю свою производительность на таком маленьком участке земли.

Кроме того, расходы на топливо могут стать непосильным бременем для частных фермеров.

Экономией также объясняется отказ от покупки минитрактора в спецмагазине, ведь сельское хозяйство далеко не самый прибыльный вид бизнеса в нашей стране. Поэтому для рядового дачника оптимальным вариантом будет изготовление агрегата своими силами.

При этом затраты копеечные, а производительность готового самодельного минитрактора может вас приятно удивить. Естественно, если использовать относительно мощный двигатель и не очень старые запчасти.

Не забывайте, что этот способ может не подойти некоторым людям, не имеющим надлежащих навыков обращения, например, со сварочным аппаратом или токарным станком. В этом случае можно просто заказать необходимые детали у мастеров, которые изготовят.

Платить, конечно, придется, но не больше той суммы, которую нужно заплатить за готовый мини-трактор.

Многие дачники хотят знать, как сделать самодельный полноприводный минитрактор своими руками. Следует понимать, что работы, связанные с фермой, можно выполнять гораздо быстрее, используя малогабаритную технику. К таким работам относятся заготовка сена, транспортировка, обработка почвы и другие.

Для этих целей можно купить небольшую конструкцию или построить ее самостоятельно, сэкономив при этом немалую сумму денег. Выбор нужно делать исходя из финансовых возможностей.

Такая техника не отличается значительными габаритами, однако ее мощности и производительности достаточно для перевозки практически любых грузов и обработки почвы на собственной территории.

Первый шаг — понять устройство такой конструкции. Это позволит определить правильное расположение основных узлов (двигатель, трансмиссия, механизмы управления, шасси и т.д.).

Далее необходимо будет рассчитать затраты на приобретение и установку основных агрегатов, а также дополнительных навесных и прицепных частей. Количество элементов будет зависеть от того, какие работы планируется выполнять с помощью самодельного минитрактора. Далее можно будет искать необходимые рабочие механизмы и собирать их в единую конструкцию.

Устройство мотоблока

Самодельный мини-трактор 4х2 м на базе малогабаритного мотоблока обладает хорошим функционалом. Практически каждый дачник хочет узнать, как сделать самодельный минитрактор своими руками. Стоит знать, что обязательно нужно подготовить следующие элементы:

1. Каркас из профильных труб или металлических уголков.
2. Колеса.
3. Тяга.
4. Ступицы.
5. Сигнальные огни.
6. Водительское сиденье маленькое.

Мини-трактор для домашнего хозяйства своими руками можно дополнительно укомплектовать гидронавеской. В результате можно будет использовать различное навесное оборудование для того, чтобы проводить земляные и другие работы.

Мини-трактор самодельный и для него легко все построить. Когда все необходимые детали подготовлены, можно переходить к процессу сборки. Для этого вам потребуется подготовить такие инструменты: молоток, гаечный ключ, электродрель и сварочный аппарат. Собрать самодельный полноприводный мини-трактор с электродвигателем можно будет за несколько дней.

Что нужно учитывать при сборке трактора из мотоблока?

Рисунок 1. Чертеж самодельного минитрактора.

Самое сложное это сделать корпус своими руками в домашних условиях и присоединить его к мотоблоку. Чтобы правильно сделать минитрактор своими руками, вам потребуется использовать готовые схемы и чертежи, которые были разработаны профессионалами с большим опытом работы.

Только в этом случае получится правильно сделать полноприводный мини-трактор и соединить все основные детали. Также рекомендуется посмотреть отзывы о самодельных минитракторах.

Вам также потребуется разработать подробную кинематическую схему. Следует следить за тем, чтобы нагрузка на ведущую ось распределялась равномерно при передаче крутящего момента от двигателя к колесам устройства.

Чертежи самодельных минитракторов этого типа помогут в работе. Рис. 1.

На следующем этапе можно приступить к сборке основных узлов. Для создания безопасных условий использования конструкции рекомендуется особое внимание уделить размещению тормозной системы и рычага переключения передач.

Когда эти работы будут завершены, вам нужно будет оборудовать рабочее место водителя.

Самодельные минитракторы из мотоблока просты в управлении. Они имеют небольшие размеры, поэтому их можно использовать на пересеченной местности, вблизи зданий и внутри промышленных зданий.

Какие детали можно использовать для сборки трактора?

Подобную конструкцию можно соорудить из неиспользуемых устройств от старых автомобилей, которые выпускались отечественной промышленностью.

Конструкция может быть оснащена большим количеством тягово-сцепных устройств и навесного оборудования. Именно поэтому мотоблок – универсальный помощник в домашнем саду. Этот элемент можно использовать для вспашки, культивации и других работ, которые связаны с обработкой земли и уходом за растениями.

Трактор также может работать вместе с прицепом с одной осью. Это позволит перевозить различные предметы, большое количество мусора, грунта или песка. Для этого нужно произвести небольшую модификацию трактора. В этом случае водитель будет сидеть на пружинном сиденье перед тележкой.

Основные части самодельного трактора этого типа следующие:

• электродвигатель ВП-150М;
• коробка передач;
• Устройство отбора мощности;
• ходовая часть;
Устройство управления
• ;
• прицепной механизм.

Элементы размещаются на квадратной раме, которую можно собрать из швеллера. В качестве мотоблока рекомендуется использовать электродвигатель ВП-150М от отечественных мотороллеров. Также могут использоваться аналоги мощностью 5,5 кВт. Двигатель должен быть одноцилиндровым.

Преимущество этой модели в том, что она имеет встроенную коробку передач, сцепление и снабжена электронным зажиганием. Устройство снабжено центробежным вентилятором. Это большое преимущество, так как другие электродвигатели нужно будет постоянно охлаждать различными способами.

В этом случае крутящий момент передается на коробку передач с помощью косозубой пары шестерен. Коробка передач должна быть трехступенчатой, с непрерывным зацеплением шестерен. Электродвигатель и редуктор должны находиться в одном моноблоке. В этом случае особых требований к эксплуатации и обслуживанию электродвигателя и редуктора не будет.

Нюансы, которые необходимо учитывать при выборе запчастей

Трансмиссия мотоблока должна быть механической. Конструкция должна состоять из стандартного дифференциала, промежуточного вала, шестерен и ограничителей колес.

Для коробки отбора мощности и навесного оборудования потребуется промежуточный вал. Крутящий момент будет передаваться от электродвигателя на промежуточный вал с помощью цепи с шагом 12 мм. После этого крутящий момент будет передаваться на дифференциал с помощью цепи с шагом 15,5 мм. Колея должна быть примерно 700 мм.

Промежуточный вал может быть изготовлен из стали 40 и установлен на шарикоподшипниках. В этом случае можно использовать обычные фланцевые корпуса, которыми комплектуются сельхозмашины.

После этого нужно будет закрепить кожух трансмиссии к боковым щекам.

Диаметр посадочных мест определяется исходя из размеров ступиц звездочек. Длина будет зависеть от ширины корпуса трансмиссии.

При этом важно оставить небольшой запас для установки ведущего шкива диаметром 10-12 см с правой стороны.

Принципы построения

Легче всего сварить мотоблок из металлических профилей. Для продольных лонжеронов подходит швеллер №6, для поперечных – №8. В нижней части подшипники полуосей необходимо прикрепить к горизонтальным лонжеронам рамы и к кронштейнам с помощью небольших болтов. На каждую ось нужно установить по 2 подшипника. Корпуса подойдут стандартные — их можно снять с сельхозмашин.

Если двигатель расположен спереди, ширина колеи определяется базовыми колесами мотоблока. При расположении двигателя сзади необходимо увеличить ширину колеи, иначе машина не получит необходимой балансировки.

Говоря о том, как сделать мини-трактор своими руками, следует знать, что установка элементов на кронштейны должна производиться с большой осторожностью.

Обязательно соблюдать соосность колес и перпендикулярность полуосей по отношению к продольной оси рамы. В результате можно будет правильно разметить пазы для крепления корпусов с подшипниками, а затем надеть элементы на ось, которую в дальнейшем нужно будет разрезать на 2 полуоси.

Если корпуса установлены правильно, оправка в подшипнике может легко вращаться. На следующем этапе потребуется приварить к каркасу металлические уголки 25х25 мм. После этого к ним прикручивается кожух, который изготавливается из металлического листа толщиной 4-5 мм.

Эта деталь будет использоваться в качестве основы для промежуточного вала и органов управления. Задняя часть кожуха должна быть оснащена съемной крышкой, а передняя — скобой крепления топливного бака.

Передняя часть рамы с внутренней стороны должна быть снабжена металлическими уголками, которые фиксируются сваркой. Эти элементы можно использовать как кронштейны для электродвигателя с небольшим вентилятором.

Оси должны быть изготовлены из высококачественного металла. Размеры этих элементов регулируются исходя из того, какие подшипники имеются в наличии. Также следует учитывать размеры ступиц колес. На ось необходимо установить несколько муфт.

Правый рукав должен легко двигаться по квадрату. С помощью рычага, установленного на стержне управления, муфту можно привести в зацепление с элементом, расположенным с левой стороны конструкции. В результате можно будет обеспечить жесткое соединение осей и блокировку колес.

Следует позаботиться о повороте траверсы на 180°. В этом случае будет удобно управлять мотоблоком во время всей работы.

Навесное оборудование для мини-трактора, которое можно сделать своими руками

Как уже говорилось ранее, самодельный полноприводный мини-трактор и все для него можно сделать своими руками из «Москвича». Для того чтобы иметь возможность быстро поливать большой участок в деревне, можно сделать специальное устройство, которое прицепляется к мини-трактору.

Благодаря этому элементу самодельный мини-трактор в деревне можно использовать не только для полива, но и для различных работ, связанных с обработкой земли.

Изделие разрабатывается на базе электродвигателя УД-2. Каркас конструкции сварен из труб диаметром 40 мм. Для повышения жесткости конструкции необходимо закрепить в боковых частях металлические уголки 35х35 мм. Задний мост и карданный привод подходят от автомобиля Шкода. Эти элементы обязательно нужно будет вырезать, а затем подогнать по схеме. Коробка передач также подходит для этого автомобиля. Аналоги тоже можно использовать, но должно быть несколько скоростей для движения вперед и одна для движения назад. Передний мост можно соорудить своими руками из трубы 40 мм. Тяги подходят от мотоколяски, а рулевая колонка от автомобилей отечественного производства.

Тормозную систему надо брать гидравлическую, тормозной цилиндр подходит от автомобиля «Волга». Бензобак можно взять с зернопогрузчика. Сиденье водителя подходит от свеклоуборочного комбайна, но его нужно будет немного переделать. Колеса подходят от граблей обычного трактора.

В итоге можно получить полноценное устройство. На передней части рамы потребуется разместить оросительный агрегат, который состоит из насосной конструкции, питающей гидросистему трактора МТ3-5. Элемент будет функционировать от привода электродвигателя.

Обязательно разместить на раме бак для жидкости емкостью не менее 200 литров. Во время работы насосная конструкция будет качать воду, а затем подавать ее по длинному шлангу. Таким образом можно будет поливать почву в радиусе около 10 м.

Заключение

Сделать мини-трактор в домашних условиях не представляет особой сложности, процесс занимает несколько дней. Устройство такого типа может изготовить даже человек без опыта работы, однако следует подготовить все необходимые элементы.

Библиотека видеоклипов продукта — инструменты для земляных работ



Многие годы меня спрашивали: «У вас нет логотипа компании?» И на самом деле мы этого не сделали, так как я просто не нашел времени, чтобы придумать его… у нас просто было «Земляные инструменты», написанное блочным шрифтом, и это сошло за логотип.

В конце концов я решил приложить некоторые усилия и нанял свою невестку Трину Пайффер (сестру-близнеца моей жены), чтобы она нарисовала вывеску Earth Tools, которая есть у нас в магазине. Этот знак сделан из бревна красного восточного кедра длиной 4 фута; буквы вырезаны цепной пилой.

Этот знак я сделал лет 15 назад (ниже фото). Я подумал, что это был логотип с некоторым «значением»… а не просто какой-то произвольный дизайн. Надеюсь, вам понравится!

— Джоэл, владелец Earth Tools

Из-за глобальной пандемии COVID-19 (вируса короны) в течение последних 2 лет мы наблюдаем НАМНОГО более высокий спрос на небольшое сельскохозяйственное/садовое оборудование, чем обычно. Этот более высокий спрос в сочетании с тем фактом, что большинство наших производителей оборудования «израсходовали» имеющиеся у них запасы товаров и сырья в ПРОШЛОМ году (ПЛЮС пришлось иметь дело с принудительными остановками из-за Covid) означает, что цепочка поставок для большинства товаров наше предложение сильно пострадало. .. повышенный спрос + снижение предложения — ПЛОХАЯ комбинация!! В то время как некоторые компании пользуются подобной ситуацией с «взвинчиванием цен», мы по-прежнему будем предлагать такие же скидки на оборудование, как и всегда. Однако время ожидания оборудования ЗНАЧИТЕЛЬНО увеличилось из-за замедления производства и доставки! МЫ ничего не можем с этим поделать… в настоящее время у наших поставщиков заказаны товары на сумму более ДВУХ МИЛЛИОНОВ ДОЛЛАРОВ, и мы ничего не можем сделать, кроме как ждать. Мы ценим ваш бизнес и ваше терпение, и мы прилагаем все усилия, чтобы выполнять заказы как можно быстрее, БЕЗ урезания углов при правильной настройке оборудования, подготовке и проверке, которыми мы славимся. ЗАКАЗЫ ОТПРАВЛЯЮТСЯ НА ОСНОВЕ ПЕРВОЙ ПОЛНОСТЬЮ ОПЛАЧЕННОЙ, ПЕРВОЙ ОТПРАВКИ. ГЛАВНЫЙ ВЫВОД: БУДЬТЕ ГОТОВЫ ЖДАТЬ ОТ 3 ДО 6 МЕСЯЦЕВ, ЧТОБЫ ПОЛУЧИТЬ ОБОРУДОВАНИЕ. ЕСЛИ ВЫ ПОДОЖДЕТЕ ДО САДОВОГО СЕЗОНА, ЧТОБЫ ЗАКАЗАТЬ ОБОРУДОВАНИЕ, ВЫ ПОЧТИ ОБЯЗАТЕЛЬНО **НЕ** ПОЛУЧИТЕ ЕГО НА ЭТОТ САДОВЫЙ СЕЗОН.

Библиотека видеороликов о продуктах

Мы создали эту страницу, чтобы вы могли быстро и легко получить доступ ко всем видеороликам о продуктах и ​​обслуживании, которые размещены на нашем веб-сайте. У нас нет видео для ВСЕХ наших продуктов…пока. Но мы добавляем несколько каждый год, так что следите за обновлениями! Большинство этих видео мы создали сами; другие взяты с веб-сайтов производителей продуктов или были отправлены нам нашими клиентами. Эти видеоролики предлагают отличный способ увидеть некоторые из наших продуктов в действии и узнать, как самостоятельно проводить техническое обслуживание!

Раздел 1: Демонстрационные/рекламные видеоролики (по категориям)

---

Общие сведения:

• Знакомство с землеройными инструментами
• Мастерская по инструментам и оборудованию на ферме Living Web: ЧАСТЬ 1 — ручные инструменты, ЧАСТЬ 2 — демонстрация ручных инструментов, а затем — мотоблоки
• Введение в философию мотоблока (при поддержке BCS)

Настройка трактора:

• Настройка мотоблока BCS 853, элементы управления и функции
• Мотоблок BCS 749, настройка, управление и функции Видео (также подходит для 739 и 750)
• Мотоблоки BCS 770 и 779 Hydro: настройка, органы управления и функции Видео
• Мотоблок Grillo G85-107, настройка, органы управления и особенности – с НОВЫМ сцеплением типа «Актив»
• АРХИВ: Комплектация нового трактора Grillo G85-107 – со «стандартным» сцеплением СТАРОГО типа
• Мотоблок Grillo G110: новые настройки, элементы управления и функции
• Мотоблок Grillo G131: новые настройки, элементы управления и функции
• Мотоблок Grillo G131: Замена орудия

Настройка агрегата:

• Роторный плуг Berta — новая настройка
• Цеповые косилки Berta – новая настройка, функции, базовое обслуживание
• Снегоуборочные машины Rescia Guiliano – набор
• Система глубины румпеля (TDS) в сборе и инструкции
• Воздуходувка Caravaggi для газонов и листьев для мотоблоков — установка и характеристики
• Измельчитель/воздуходувка Caravaggi для соломы: особенности

Демонстрация трактора/навесного оборудования:

Почвенная обработка:

• Роторный плуг Berta для рыхления дерна – итальянский завод = снятое видео
• Роторный плуг Berta в действии – Полная демонстрация (рыхление дерна, создание грядок)
• Роторная борона R2 Rinaldi (новый «легкий» тип) в действии
• АРХИВ: Роторная борона R2 Rinaldi (старый «тяжелый» тип) в действии
• Румпель с задними зубьями BCS в действии
• Система измерения глубины румпеля (TDS) в действии
• Рыхлитель с системой глубинных катков по сравнению с Power Harrow
• Грядоукладчик с дисковыми окучниками на тракторе BCS с удлинителями осей 16 дюймов и грузами на колеса
• Слой пластиковой мульчи (4 фута) в действии
• Землеройные инструменты Культиватор с регулируемой рамой
• Aldo Biagioli Плуг для копания картофеля / корнеплодов в действии, копание картофеля
• Еще одно видео картофелекопалки Aldo Biagioli в действии
• Мини-сенокосилка CAEB в действии на Earth Tools

Сеноуборочные работы:

• Мини-сенокосилка CAEB — основное использование и функции (снято в Earth Tools в Кентукки)
• Мини-сенокосилка CAEB в действии на заводе Earth Tools в Кентукки — 4 тюка всего за 3 минуты
• Мини-сенокосилка CAEB в действии в горах Италии (заводское видео)
• Упаковщик тюков CAEB в действии на Earth Tools
• Мини-сенокосилка CAEB для прессования сосновой соломы в Earth Tools
• Грабли Molon 60” в действии
• Грабли для землеройных инструментов в действии
• Косилка с режущим брусом двойного действия BCS 59 дюймов в действии

Стрижка:

• Цеповая косилка Berta в действии
• Косилка Berta Flail для срезания стеблей кукурузы.
• Цеповые косилки Berta: Особенности / Настройка / Базовое обслуживание
• Zanon 40” Косилка с боковым выбросом в действии.
• Газонокосилка BCS шириной 38 и 22 дюйма с упаковщиком в действии
• Косилка с режущим брусом двойного действия BCS 59 дюймов в действии
• Дисковая косилка Zanon в действии

Удаление снега:

• Снежный/бульдозерный отвал в действии – короткий зажим
• Отвал Snow/Dozer в действии с ДВС на снегу
• Одноступенчатый снегоочиститель BCS в действии
• Rescia Guiliano 32-дюймовый одноступенчатый снегоочиститель с боковым приводом в действии
• Двухступенчатый снегоочиститель Berta в действии
• Еще одно видео трактора BCS с двухступенчатым снегоуборщиком Berta в действии (видео снято покупателем с Аляски)
• Мотокультиватор Grillo 3500 в действии

Измельчение / измельчение / измельчение пней:

• Измельчитель пней Караваджи в действии
• Измельчитель/измельчитель Caravaggi BIO-80 в действии
• Высокоскоростная рубильная машина Caravaggi BIO-90 в действии
• Измельчитель/измельчитель Caravaggi BIO-100 в действии
• Измельчитель/измельчитель Caravaggi BIO-150 в действии
• Высокоскоростная рубительная машина Caravaggi TRX50 в действии
• Измельчитель соломы Caravaggi / Воздуходувка в действии
• Измельчитель соломы Caravaggi в действии измельчает ЛИСТЬЯ

Транспорт:

• Крепление грузового прицепа к мотоблоку
• Earth Tools Новая и улучшенная тележка PowerBarrow в действии
• Косилка типа Sulky–Earth Tools — особенности и установка
• Тягач Grillo и прицеп с ведущими колесами в действии

Другие типы навесного оборудования:

• Дровокол в действии
• Многорядная сеялка для мотоблока
• Воздуходувка Caravaggi Lawn & Leaf Blower для мотоблоков – демонстрация обдува листьев
• Мини-траншеекопатель Caravaggi в действии

Аксессуары (демонстрация/использование/установка)

• Решетки для мусора на мотоблоках
• Плюсы и (в основном) минусы «устройств свободного хода» BCS
• Колеса с регулируемым ободом: как они работают
• Регулируемые удлинители оси (тип EARTH TOOLS)
• Регулируемые удлинители оси (тип EARTH TOOLS) — DEMO
• Вешалки для колес со штангой
• Дополнительная опора аккумуляторного ящика «настенная» от Earth Tools для тракторов с электростартером BCS

---

Раздел 2: Видео по эксплуатации и техническому обслуживанию (по категориям)

---

Ручные инструменты:

• Монтаж рукоятки садового инструмента на головку, конусный тип
• Крепление рукоятки садового инструмента к головке, тип с фрикционной посадкой
• Сменное лезвие на качающихся и стременных мотыгах
• Крепление лезвия косы к рукоятке (укосе)
• Ручная сеялка Zilli «Jab» — ​​настройка, особенности и использование

Общее (относится как к BCS, так и к Grillo):

• Видео по регулировке сцепления для стандартных (нажмите рычаг, чтобы включить DIS) Сухие сцепления
• Общая регулировка троса
• Служба сцепления: конусного типа «на болтах» для более старых тракторов BCS и Grillo
• Крепление гусеницы на мотоблок
• Quick Hitch (или быстроразъемное соединение) для использования на мотоблоке №1
• Quick Hitch (или быстроразъемное соединение) для использования на мотоблоке №2
• Быстросъемная сцепка (или быстроразъемное соединение) №3: Техническое обслуживание
• Быстросъемная сцепка (или быстроразъемное соединение) №4: Правильное выравнивание
• Quick Hitch (или быстроразъемное соединение) #5: ОБСЛУЖИВАНИЕ (для BCS текущего типа)
• Quick Hitch (или Quick Connection), видео № 6: когда стопорный штифт НЕ ПАДАЕТ
• Снятие и установка резьбовой шпильки
• Способы включения рычага ВОМ на мотоблоках
• Пуск высокомоментных орудий на мотоблоках
• Инструкции по укладке на поддоны/отгрузке трактора или агрегата
• Смазка троса управления на мотоблоках
• Замена троса управления на мотоблоках
• Система тросов дроссельной заслонки – газовые двигатели
• Правильный запуск старомодного двигателя с тросовым запуском
• Замена трансмиссионного масла на тракторах BCS и Grillo со стандартным сухим сцеплением типа
• Замена шины/камеры
• Регулировка натяжения рычага дроссельной заслонки

Ремонт и регулировка двигателя:

• Обслуживание воздушного фильтра
• Замена моторного масла
• Решетки от мусора на мотоблоки
• Работа электрической системы дизельного двигателя и поиск и устранение неисправностей
• Очистка главного жиклера карбюратора на двигателе Honda серии GX
• Очистка главного жиклера карбюратора на двигателях Yamaha/Kohler 8,5, 10, 11,5, 12 и 14 л. с.
• Замена катушки зажигания на двигателях ACME с точечным и конденсаторным зажиганием
• Замена троса стартера Honda и большинства других двигателей
• Регулировка клапана двигателя Honda серии GX
• Замена карбюратора на двигателе Honda серии GX (и других подобных двигателях)
• Трос дроссельной заслонки мотоблока – Газовые двигатели
• Обслуживание возвратного стартера двигателя серии ACME ALN

Ремонт и регулировка для BCS:

• Освобождение застрявшей конусной муфты на тракторе BCS — ПОЛНОЕ видео
• Обслуживание сцепления: СТАРАЯ МОДЕЛЬ (до 1990 г.) Сцепление конусного типа на болтах
• Регулировка троса/рычага сцепления BCS PowerSafe
• BCS, модели 739, 749, 750 PowerSafe Замена трансмиссионного масла и фильтра (методика применима также к BCS 660, 770 и 779, хотя в этих моделях используется другой тип масла)
• БКС Мотоблок Реверсивная навеска моделей 605, 737, 740, 749, 750, 830, 850, 852, 853, 946, 948 – работа и регулировка
• BCS Система блокировки ВОМ мотоблока
• BCS PTO Slider установка пост-1995 тракторов
• Пластмассовая опора рычага переключения передач «регулировка» на тракторах BCS
• Пластиковый держатель тяги рычага переключения BCS «FIX» от Earth Tools
• Трос дроссельной заслонки мотоблока – Газовые двигатели
• Облегчение переключения передач старых моделей BCS
• Обслуживание тормозов и поворотных кулаков на BCS
• Регулировка износа руля BCS (модели после 2004 г. )
• Замена троса управления на мотоблоках
• Ремонт регулировки высоты руля на BCS 605, 737, 830 и 850 (с фрагментами видео, применимыми к другим тракторам)
• Регулировка страховочного троса BCS PowerSafe – приемы и хитрости

Ремонт и регулировка для Grillo:

• Регулировка троса сцепления Grillo «Active»
• Система включения ВОМ Grillo G110
• Grillo G110 — специальное видео для реверсирования руля, также демонстрирующее функции системы блокировки ВОМ и реверса
• Grillo, модель G110, регулировка троса прямого/обратного хода
• Замена пакета сцепления — сцепление Grillo «активного» типа
• Обслуживание сцепления: Старые «стандартные» сцепления, модели G85 — G107 (и НЕСКОЛЬКО G110)
• Техника переключения передач на мотоблоки Grillo (и др.)

• Техническое обслуживание и регулировка руля на прогулочных тракторах Grillo

• Крепление ведущих колес к прицепу Grillo G131

Ремонт и регулировка агрегата:

• ОДИНАРНОЕ ДЕЙСТВИЕ Обслуживание режущего/ножевого бруса

• BCS ДВОЙНОГО ДЕЙСТВИЯ Обслуживание ножа/ножевого бруса
• Нож (серп) Пруток Заточка лезвия
• Нож (серп) Вращение втулки привода прутка (режущие брусы простого действия старой марки BCS или текущей марки Grillo)
• Режущее (серповидное) лезвие Обслуживание: привод простого действия «СУХОЙ» (смазываемый) тип обслуживание
• Снятие и установка фланца отбора мощности механической бороны R2
• CAEB пресс-подборщик общего обслуживания ЧАСТЬ 1
• CAEB пресс-подборщик общего обслуживания ЧАСТЬ 2
• Установка для обвязки сеноуборщика CAEB
• Регулировка тяги пресс-подборщика CAEB
• Установка мойки высокого давления BCS с инжектором мыла
• Обслуживание шкива с разрезным конусом
• Обслуживание опорных подшипников




ТЕЛЕФОН ЧАСЫ (EST)

15 марта — 31 октября

С понедельника по пятницу,
, с 9:00 до 18:00 по восточному поясному времени.
