Деревянные винтовые лестницы своими руками: размеры и чертежи

Еще во времена давно забытого средневековья великие архитекторы знали о достоинствах винтовых лестниц. Их сооружали во всех замках исключительно с практической точки зрения, так как они служили своеобразным защитным элементом при нападении врага. Однако, пройдя длительный исторический путь, эти конструкции и в наше время не утратили популярность. Деревянные винтовые лестницы преображают интерьер, а также позволяют решать функциональные задачи в ходе обустройства дома.

Преимущества винтовых лестниц

Выбор подобной интерьерной детали говорит о том, что вы являетесь не только обладателем хорошего вкуса, но и прагматиком. Винтовые конструкции характеризуются рядом преимуществ:

  1. Экономия пространства. Особенно это актуально для небольших по площади помещений. Даже 1,5 м² достаточно для того, чтобы поставить лестницу. Она располагается вокруг специальной опоры и словно зависает в воздушном пространстве. Именно такое свойство конструкции позволяет экономить полезную площадь.
  2. Визуально увеличивает высоту низких помещений.
    Строительство винтовых лестниц будет значительно ниже по цене, чем маршевых. Это обусловлено относительно небольшим количеством расходных материалов при производстве изделия и невысокими трудозатратами во время его установки.
  3. Несложный процесс изготовления и простой монтаж позволяют сделать лестницу без помощи специалистов.
    Винтовые конструкции прекрасно подходят для частного дома или квартиры, так как там отсутствует чрезмерно оживленное движение.

Сооружая у себя дома винтовую лестницу, не следует забывать о технике безопасности. При крутом подъеме конструкции и недостаточно широких ступенях неосторожность и быстрая ходьба могут привести к травме. Но этот недостаток легко устранить за счет крепких поручней. Кроме того, важно правильно произвести расчет размера конструкции, включая забежные ступени и ширину проступи.

Какие материалы можно использовать

В производстве винтовых лестниц применяют различное сырье, от которого напрямую зависит их качество и длительность срока службы.

В роли несущего конструктивного элемента чаще всего служит труба из металла либо деревянный столб. Нередко опору изготавливают из камня, кирпича, бетона и даже асбестоцемента. Ступени крепятся уже к готовому несущему элементу несколькими способами: сваркой, болтами или муфтами.

Перила принято делать из металла, твердых древесных пород или комбинации этих материалов. Что же касается ступеней, то на смену традиционным вариантам из бука, дуба и ясеня пришли изделия из стекла и пластмассы.

Для изготовления винтовых лестниц используют также фанеру. Из этого материала можно делать как отдельные элементы, так и всю конструкцию в целом. Винтовая лестница из фанеры отличается своей экологичностью и невысокой стоимостью.

Для лестницы можно использовать фанеру: в качестве элементов или полной конструкции

Разновидности конструкции

Винтовые лестницы имеют несколько модификаций, отличающихся друг от друга особенностями конструкции и способами крепления ступеней. Однако независимо от их разновидности, ступени устанавливаются всегда радиально с незначительным поворотом каждой из них. В таком положении они напоминают резьбу винта, поэтому данная модель лестниц получила соответствующее название.

Виды винтовых лестниц

Таким образом, выделяют следующие типы конструкций винтовых лестниц:

  • С опорой ступеней на внутренний столб и одну или две стены, расположенные по периметру. Подобные конструкции строятся в неширокой нише или в углу помещения.

  • С консольным защемлением ступеней на несущем элементе.

  • С креплением ступеней к изогнутым тетивам.

Это наиболее распространенные типы винтовых устройств, которые под силу построить мастеру-самоучке. Другие разновидности считаются более сложными, поэтому их изготовку и монтаж лучше доверить настоящим профессионалам.

Элементы винтовой конструкции

Прежде чем приниматься за изготовление деревянной винтовой лестницы своими руками, разберемся в следующих вопросах:

  • из каких элементов она должна состоять;
  • месторасположение составных частей;
  • способы крепления элементов.

Лестничная конструкция имеет следующие составляющие:

  1. ступеньки;
  2. заключительная площадка, расположенная сверху;
  3. столб, предназначенный для опоры перила и балюстрады;
  4. главный несущий элемент, являющийся основой конструкции;
  5. цилиндры, из которых состоит опорный столб;
  6. балясины, поддерживающие перила;
  7. перемычки;
  8. перила в форме винта;
  9. заграждение на верхнем этаже.
Схема элементов конструкции

Вышеперечисленные составляющие образуют единое устройство путем их соединения в узлах:

  1. Узел «А». Здесь соединяется несущая стойка или труба с заграждением на верхнем этаже. Для этого в тыловой части столба или трубы закрепляется болт либо винт, на который надевается через сквозное отверстие поручень. Сверху привинчивается декоративная крышка, предназначенная для его фиксации.
  2. Узел «Б» – это место, где соединяются опорный столб и втулка, которая установлена в отверстие ступени.
  3. Узел «В». В этом участке к опоре крепят шайбы и гильзу, выполняющую декоративную и прижимную функции.
  4. Узел «Г» – место крепления опоры и основания, установленного в полу.
Соединение узлов

Расчет параметров винтовой лестницы

Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.

Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.

Далее расчеты производятся по следующей схеме:

Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:

(90×2)+30=210 см

Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.

На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.

Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.

(90+15)/2=52.5см

Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.

Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.

(2×3,14×52,5)/25=13,18

Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.

190+10+3=203 см

Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:

203/13=15,61

Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.

270/15=18

Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:

18/13=1,38

Важные нюансы при расчетах и монтаже

Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:

  • середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
  • минимальный диаметр опоры равен 5 см.
  • винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
  • в одном лестничном витке должно быть минимум 11 ступеней.
  • высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.

Изготовление элементов конструкции

Опорный столб

Для изготовления опоры используют трубы из металла диаметром не менее 5 см, а также столбы из таких материалов, как бетон, кирпич и дерево. Их диаметр может варьироваться от 15 до 50 см, а в некоторых случаях и больше.

Центральный столб – основной несущий элемент конструкции

С металлической, бетонной или кирпичной опорой работать сложнее всего. Чтобы зафиксировать на ней ступени, применяют сварку, болты, муфты. К деревянному столбу элементы можно прикрепить без особых трудностей, используя любой метод. Это могут быть металлические уголки или бруски из дерева, которые устанавливают в вертикальном положении в межступенчатые зазоры.

Так как центральная стойка является основным несущим элементом, она должна отличаться высокой прочностью и выдерживать не только общую нагрузку всей конструкции, но и вес человека с багажом.

Ступени

Самым распространенным материалом для их изготовления являются такие древесные породы, как дуб и бук. В отличие от сосны или ели они имеют плотную структуру и способны выдержать возложенную на них нагрузку.

Толщина ступеней зависит от высоты конструкции. Если лестница будет не выше двух метров, то она составляет минимум 5 см. У более высоких конструкций она должна превышать 6 см.

Подбирая материал для ступеней, обращайте внимание на степень его просушки и обработки. По мнению специалистов, покупать лучше оструганные доски. Неравномерно просушенное дерево начнет со временем терять влагу и изменять первоначальную форму. В результате этого потребуется дальнейшая замена ступени, иначе может нарушиться прочность всей лестничной конструкции.

Мастера со стажем рекомендуют применять для ступеней клееную древесину, которую несложно сделать самому. Длина панели из брусков равняется длине ступени, а ширина должна быть такой, чтобы вмещались две размещенные в разных направлениях ступени.

Для изготовления клееной древесины необходимо выполнить следующие действия:

  • Собрать бруски в панель так, чтобы в близкорасположенных деталях структурный рисунок был направлен в разные стороны.
  • Промазать составляющие элементы панели клеем, стянуть струбцинами и дождаться полного высыхания изделия.
Схема изготовления клееной древесины

Чтобы сэкономить время и силы, нужно заранее подготовить шаблон ступени, по которому они будут расчерчены. Он подготавливается на основании произведенных ранее расчетов и с учетом припуска 0,5 см.

Перенося контуры шаблона на брусковую панель, нужно быть предельно внимательным. Важно точное отображение габарита широкого края детали и предусмотренного под стойку отверстия.

Отдельного внимания заслуживает верхняя ступень конструкции. Она представляет собой площадку, соединяющую лестницу с полом на верхнем этаже. По размеру она больше других ступеней. Кроме того, длину этого элемента иногда нарочно делают еще большей с целью упрочнения лестничной конструкции.

Изготовление верхней ступени

В конце проделанной работы изготовленные ступени складывают в стопку и прочно фиксируют между собой с обеих сторон. Данный «пакетный» способ используют для проделывания отверстий под опорную стойку.

Ограждения и перила

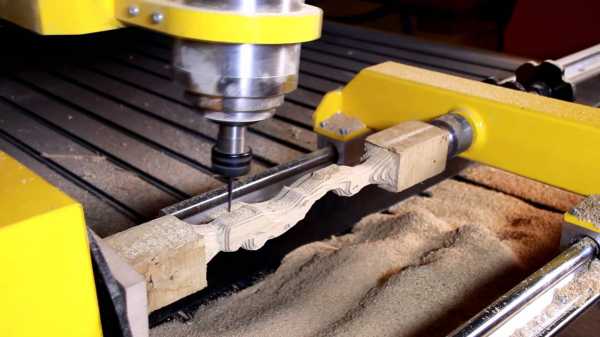

Следующим шагом является изготовление балясин. Для этой цели понадобится клееный брус с минимальным сечением 5×5 см и токарный станок. При отсутствии возможности сделать самому эти элементы их можно купить.

Для обеспечения жесткости конструкции крайним стойкам придают такую форму, чтобы они смогли одновременно соединить две ступени. Это позволит предотвратить их поворачивание на центральной опоре.

Способы крепления стоек-балясин бывают разные:

  1. путем их вклеивания в проделанные отверстия;
  2. фиксация к ступеням с помощью специальных креплений;
  3. приклеивание при помощи сделанных внизу стоек выпилов.
Разметка стоек перил и схема их установки

Завершающим этапом является нанесение разметки и спиливание верхушек балясин под углом в зависимости от наклонов и поворотов лестничной конструкции. Прекрасный вид винтовым лестницам придают извитые перила из дерева.

Изготавливают их несколькими методами:

  • вырезание из цельного куска древесины составных элементов перила и их дальнейшая сборка;
  • вырезание перил из клееной древесины;
  • соединение элемента из не очень плотного деревянного шпона.
Способ точного изготовления перилСхема извитых перил из дерева

Любой из этих методов изготовления является довольно сложным. Для этих целей понадобится соответствующий материал и специальный инструмент. Специалисты рекомендуют купить готовые поручни под заказ в специализированной фирме. Вашей задачей будет только установить их, хотя и эту работу можно доверить мастеру своего дела.

Что касается ассортимента, то на рынке представлен широкий выбор поручней, отличающихся друг от друга по внешнему виду, материалу и цене. Те, кто предпочитает дворцовую роскошь, может купить для винтовых деревянных лестниц на второй этаж резные перила. А для более экономных клиентов есть пластиковые перила с имитацией фактурного рисунка древесины.

Сборка винтовой лестницы

Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:

  • Вырежьте в перекрытии окружность требуемой формы и сделайте декоративное обрамление краев.
Вырезание и обрамление проема

Дальнейшие действия зависят от особенностей опорной стойки:

  • Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
  • Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
  • На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
  • При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
  • Верхняя ступень крепится к полу второго этажа.
  • После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
  • Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
  • Затем крепится плинтус, если это предусмотрено проектом.

Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.

Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.

Видео-инструкция по сборке модульной лестницы

Оригинальные винтовые лестницы из дерева – фото


domzastroika.ru

Проектирование и чертежи деревянных и металлических лестниц на второй этаж в доме

Начиная строительство крупного, многоэтажного коттеджа, многие люди часто не задумываются о таком важном элементе, как лестница. После чего, уже в процессе строительства, начинают ломать голову над вопросами её дизайна, проектирования и прочего. Лестницу можно сделать простой и практически незаметной, а можно превратить в настоящее произведение искусства, способное приковывать к себе взгляды всех гостей дома.

Проектирование лестниц считается одним из важных этапов строительства дома. Лестницы способны выгодно подчеркнуть пространство жилого помещения, став его изюминкой. При грамотном подходе к решению данного вопроса, можно получить непревзойденный вариант.

Проект  деревянной лестницы в частном доме

Лестницы можно разделить на наружные и внутренние. Внутренние лестницы располагаются между этажами жилого дома, обеспечивая беспрепятственное передвижение из одного помещения в другое. Наружные лестницы несут функцию облагораживания парадного входа, ведущего к дому. Помимо этого учитывается, какого типа она будет, чтобы лестница полностью соотносилась с домом (то есть учитываются её размеры по отношению к окружающему пространству).

Проект внешней каменной лестницы

Существует огромное количество разнообразных форм и размеров конструкций, которые порой просто поражают воображение, но, в общем, принято делить все лестницы на два типа.

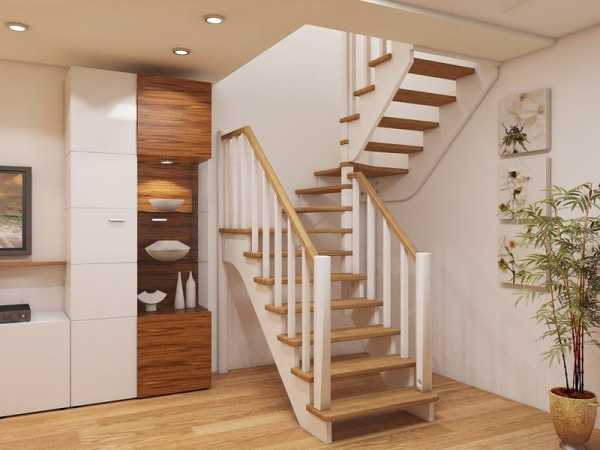

  1. Первым являются лестницы с прямыми маршами. Это самый распространённый тип. Его часто используют в общественных, жилых зданиях. Объясняется это тем, что они являются безопасным вариантом и часто делаются блоками, при этом их исполнение гораздо проще, чем криволинейных. Обычно такой тип используют, если нужно объединить два уровня высотой не более трёх метров. Можно, конечно, создать лестничную клетку и высота увеличится, но потребуется больше свободного пространства.

    Деревянная лестница с прямыми маршами

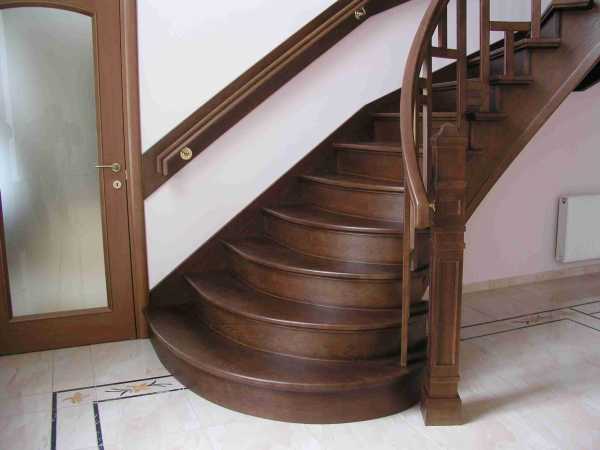

  2. Второй тип носит название «криволинейные лестницы». Такой вариант дорогостоящий и сложный в исполнении. Его стоит выполнять только профессионалам с высокой квалификацией. Дизайн, материал при изготовлении может быть любой. Подходит для сложных дизайнерских проектов.
Чертёж и схема устройства криволинейной лестницыВернуться к оглавлению

Содержание материала

Материалы для лестниц, располагающихся на улице

Для проектирования уличных лестниц необходимо выбирать материал стойкий к коррозии вследствие длительного воздействия большого количества влаги и резких перепадов температуры. Превосходным материалом для данного вида считается бронза. Но в силу того, что металл довольно дорогостоящий, доступность подобного сооружения становится ограниченной.

Альтернативой подобной металлической лестнице может стать чугунный вариант. Металл, используемый для изготовления, обладает хорошими характеристиками, и при относительно невысокой стоимости лестницы становятся более доступны широкому классу потребителей. Также в качестве альтернативы металлу можно использовать обработанную различными пропитками древесину.

Деревянную лестницу можно сделать изюминкой дизайна домаВернуться к оглавлению

Выбор материалов для лестниц, находящихся внутри дома

В настоящее время благодаря массе различных технологий существует возможность возведения лестниц с использованием камня, дерева и металла. Весьма лаконично выглядят лестницы, спроектированные с помощью комбинирования металла и дерева или металла и камня. В первом варианте ступеньки выполняются из специально обработанных досок древесины различных пород, а поручни при помощи ковки изготавливаются в литейных мастерских, и затем на месте конструкция собирается воедино.

Комбинированная кованая фигурная лестница

Во втором варианте ступени выкладываются камнем. Необходимо отметить, что мраморные лестницы с коваными перилами можно по праву считать произведением строительного искусства.

Мраморные кованые лестницы поражают своим великолепием

Пожалуй, самым распространённым материалом, который используется при изготовлении лестниц, является дерево, работать с которым нужно очень аккуратно. Ясень, бук или дуб нуждаются в одном способе обработки; лиственница, берёза и сосна – в другом.

Вернуться к оглавлению

Расчёт, чертёж и проектирование деревянных лестниц

Прежде чем начинать проектировать лестницу, необходимо ответить на некоторые вопросы. Следует определить, будет ли проектируемая конструкция удачно вписываться в участок площади первого этажа, который предназначен для начала подъёма? Кроме этого, лестница должна подходить к конфигурации и площади проёма в межэтажном перекрытии, через которое будет происходить завершение подъёма на второй этаж.

Чертёж деревянной винтовой лестницы на второй этаж

Например, одномаршевая лестница требует, как минимум, один квадратный метр свободного пространства по полу и над собой – проём, который отчасти повторяет её прямоугольный вид, но при этом несколько уменьшен за счёт части, нависающей над первыми ступенями. Эти моменты следует предусмотреть ещё до начала проектирования конструкции.

Допустим, высота потолка составляет 280 см, а толщина перекрытия – 20 см, в итоге получится 300 см. Высота ступеней – 18 см. Таким образом, 300 см делим на 18 см и получаем высоту ступеней 16,6 см. При этом не забывайте о том, что необходимо рассчитать предельно допустимое нависание потолка над начальными ступенями лестницы. Для этого из 280 см следует вычесть 190 см (средний рост человека с небольшим запасом), после чего полученное число (90 см) разделить на высоту ступеней (16,6 см). В результате будет получено 5,4. Это число округлим до 5 и получим именно то количество ступеней, над которыми может находиться межэтажное перекрытие, после которого начинается площадь проёма.

Чертёж деревянной лестницы на второй этаж дома

После этого необходимо получить более точные параметры, которые включают в себя ширину каждой ступени. Ширина должна быть такой, чтобы на ступени полностью умещалась ступня взрослого человека в своём естественном положении (то есть, перпендикулярно длине ступени). Идеальным вариантом в этом случае считается 30 см. 30 см умножают на 5 (количество ступеней) и получают 150 см. Таким образом, получается, что проём межэтажного перекрытия размерами 4,5 м на 1,56 м должен начинаться через 150 см от начала подъёма по лестнице и заканчиваться через 90 см после этой отметки.

Общая длина лестницы вычисляется по формуле Пифагора – квадрат гипотенузы равен сумме квадратов катетов (32 + 5,42 = 38,16). Квадратный корень этого числа будет 6,18 м. Соответственно, общая длина лестницы составит 6,18 м. По сути, на этих вычислениях процесс создания проекта лестницы (за исключением перил) можно считать завершённым.

В этом видео показано, как происходит детальное проектирование внутренней деревянной лестницы на второй этаж дома.

Вернуться к оглавлению

Проектирование металлических лестниц

Этот вид проектирования довольно распространён. Обусловлено это тем, что металлические лестницы идеально подходят для офисных зданий, а при определённом дизайн-проекте украсят и жилой дом.

При проектировании металлических лестниц следует определиться, какой вид конструкции вы хотели вы видеть в своём интерьере. Это может быть винтовая лестница, лестница на тетивах, консольная лестница или лестница на косоурах.

Винтовая или, как часто её называют, круговая лестница сэкономит пространство, её ступеньки могут быть выполнены из любого материала с поручнями из стали.

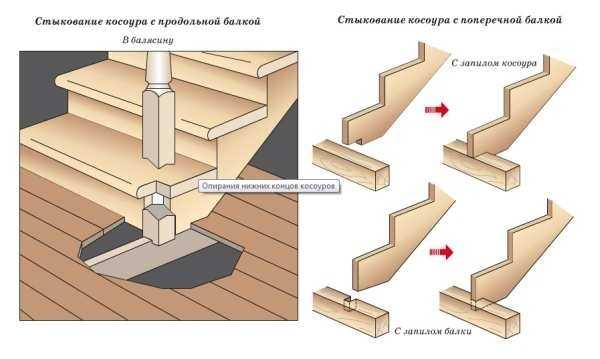

Лестницы на косоурах также  довольно часто используются (косоур составляет основную опору балки марша и крепится к ступени). Конструкции на тетивах, также как и на косоурах – это разновидность маршевого типа лестниц. Тетивы – это наклонные балки, проступи крепятся изнутри, но похожи на косоуры.

Чертёж и схема устройства лестницы на ломаных боковых косоурах

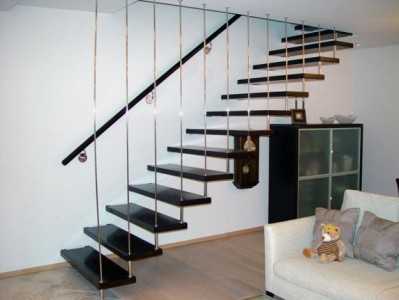

Консольная лестница выполняются с помощью анкерного крепления без использования косоуров и тетивы, что создаёт впечатление воздушности и лёгкости (при замене пола демонтаж такой лестницы не требуется).

Консольная лестница на второй этаж дома

Проектирование лестниц в частных домах лучше производить с помощью специальных программ и доверить это профессионалам. Этот процесс требует специальных знаний и умений. Специалисты предоставят вам вариант, который лучше всего впишется в ваш дизайн-проект и не займёт много места, а главное, будет безопасен для вас и вашей семьи.

Проектирование лестниц в частных домах может быть предварительным и полным. В первом варианте разрабатывается 3D модель, где вы можете рассмотреть виртуальный макет будущей лестницы и изменить некоторые элементы. При полном проектировании также разрабатывают модель, плюс ещё составляется документация (например, спецификация элементов и чертежи деталей).

Если вы решили обратиться в фирму, работающую в другом городе или регионе, есть возможность заказать такое проектирование в режиме онлайн, расчёт в таком случае будет производиться безналичным путём.

Вернуться к оглавлению

Дополнительные рекомендации

Крайне не желательно планировать строительство лестниц с отклонением от стандартных размеров лестничного проёма. Если создается проект одномаршевой лестницы, то он должен составлять минимум  1х3 м; винтовой с центральной стойкой – минимум 2 м в диаметре. Уменьшение этих цифр может отрицательно сказаться на некоторых технических показателях (например, угол наклона или высота и ширина ступенек).

Чертёж простого проекта деревянной одномаршевой лестницы на второй этаж

Лестничная шахта в идеале должна быть изолирована по объёму. Если разделение этажей дверями и стенами будет отсутствовать, то тёплый воздух станет беспрепятственно подниматься вверх, тем самым вызывая тепловой дисбаланс.

При обустройстве лестниц нежелательно применять массивные материалы (балясины, ступени и перила). При изготовлении элементов лестницы рекомендуется отдавать предпочтение клеёной древесине, что в дальнейшем позволит избежать появления трещин на конструкции. Для тех же самых целей между элементами конструкции следует оставлять небольшие зазоры.

Составные части конструкции лучше всего приобретать у одних и тех же производителей, так как это позволит подобрать материал не только одинакового цвета, но и идентичной обработки.

Установка лестницы в деревянном доме должна осуществляться не раньше, чем через 10-12 месяцев после начала эксплуатации здания. Причина заключается в том, что деревянное строение за это время может дать усадку до 10% высоты, что, естественно, отразится на конструкции лестницы, как междуэтажного связующего элемента.

При изготовлении лестницы не рекомендуется использовать смоляные породы древесины. При комнатных температурах, несмотря на многослойное лаковое покрытие, смола через какое-то время выйдет на поверхность деталей конструкции.

Не рекомендуется выбирать проекты лестниц, у которых отсутствуют ограждения (периллы, балясины и столбы). Они, конечно, могут быть красивы, но не слишком безопасны.

Угол наклона лестничного марша должен составлять не менее 20 градусов, ширина ступеней – не менее 100см, а глубина проступи – не менее 25см.

Удобные для ходьбы углы наклона лестничного марша

Расстояние между балясинами не должно превышать 15см, а их наиболее приемлемая высота должна находиться в пределах 85-90см.

Оптимальное расстояние между балясинами деревянной лестницы

Для тонировки деревянных лестниц рекомендуется использовать только те покрытия, которые предназначены для отделки паркета и мебели. Те средства, которые применяются для защиты древесины от атмосферного воздействия, могут быть слишком токсичны.

Вернуться к оглавлению

 Строительные правила и нормы

Чтобы спуск и подъём был как можно более удобным, при проектировании лестницы на второй этаж следует придерживаться точного соотношения между расстоянием, на которое человек передвигается вперед, и расстоянием, на которое он опускается или поднимается.

В современном строительстве для определения этого соотношения применяются термины «ширина проступи» и «высота подступенка». Под «высотой подступенка» подразумевается вертикальное расстояние между верхними плоскостями двух последовательных ступеней. Под «шириной проступи» – расстояние между передними краями соседних ступеней.

Схема устройства ступеней лестницы

Главное правило для получения нужной пропорции ступени формулируется следующим образом: 2h + b = S = (60…66) см (сумма удвоенной высоты подступенка и ширины проступи).  При этом при проектировании наиболее оптимальной по размерам ступени,  стоит учитывать ещё ряд некоторых закономерностей.

Самыми удобными считаются лестницы с соотношением проступи и подступенка b – h = 12 («формула удобства»). Кроме этого, следует учитывать так называемую «формулу безопасности», b + h = 46.

Также стоит помнить о том, что отношение подступенка и проступи определяется маршевым уклоном.

При создании чего-либо в любой сфере деятельности имеются свои установленные нормы и правила, проектирование не является исключением. Они важны для соблюдения безопасности, правильной эксплуатации, комфорта человека.

Нормы проектирования лестниц

Если вас заинтересовал этот пункт, и вы хотели бы углубить свои знания, то вы можете прочитать вторую часть СНиП. Мы же приведём лишь основные нормы проектирования лестниц:

  1.  Трансформируемые лестницы можно сооружать только для доступа к чердачным помещениям. Для основных стоит использовать устойчивые конструкции.

    Нормы строительства лестниц в частных домах и других зданиях и сооружениях

  2.  Если в здании более двух этажей, то все основные лестницы должны иметь общий пролет.
  3. Ширина марша должна рассчитываться с учётом прохождения количества человек. Для одного человека эта цифра составляет 80 см, а для двух – это один метр. Если лестница соединяет более двух этажей или является поворотной, то ширина марша должна быть один метр. Рекомендована именно такая цифра для того, чтобы не затруднялось движение при прохождении людей и для переноса крупных вещей и предметов.
  4.  Зазор между маршами, направленных друг к другу во встречном направлении должен быть не меньше 50 мм.
  5. Число ступеней в одном марше должно быть от трёх до восемнадцати. И желательно делать нечётное количество ступеней для удобства человека.
  6. Лестничные конструкции должны быть хорошо освещены.
Схема конструкции и устройства простой типовой лестницы в домеВернуться к оглавлению

 Правила проектирования лестниц для больших зданий

Правила проектирования лестниц служат для сдачи корректных проектов. Рассмотрим, какие же должны быть соблюдены условия:

  1.  Если здание планируется для большого количества людей, то следует позаботиться о вспомогательных лестницах для различных ситуаций (например, пожары).

    Пожарная лестница для дома

  2. Если здание будет выше двух этажей, то следует выбирать только негорючие материалы. Поэтому во многих жилых домах используют бетонные лестницы.
  3. Для удобства передвижения и безопасности на лестницах, которые будут часто использоваться, следует установить перила, а на первой и последней ступенях – дополнительное освещение.
  4. Если за дверью начинается лестница, то стоит построить площадку между ней и дверью.
  5. Для каждого этажа, который выше уровня земли, следует построить хотя бы одну лестницу.
  6. Если в здании всего пара квартир, то установите конструкции выдвижного типа или приставного.

Правила проектирования лестниц полностью направлены на безопасное передвижение человека по ним. Не стоит также забывать про правильное освещение лестничной конструкции, особенно в тёмное время суток.

Вернуться к оглавлению

Проектирование лестниц онлайн

На сайте www.lesenka.com предлагается онлайн-конструктор лестниц. Сложные и изящные проекты лестниц с помощью него спроектировать будет сложно, но простые проекты для небольших частных домов вполне возможно выполнить и осуществить. Нужно только лишь задать размеры, и в течение 3-5 минут система выполнит проектирование лестницы в режиме онлайн, и у вас на руках сразу будет готовый проект!

proekt-sam.ru

Деревянная лестница своими руками - ФОТО И ЧЕРТЕЖИ | Своими руками

МОЖНО ЛИ ИЗГОТОВИТЬ КРАСИВУЮ, НАДЁЖНУЮ И НЕДОРОГУЮ ДЕРЕВЯННУЮ ЛЕСТНИЦУ САМОМУ, НЕ ПРИМЕНЯЯ СЛОЖНЫЕ ТЕХНОЛОГИИ? ДМИТРИЙ ТОКАРЕВ ИЗ ПОДМОСКОВНОГО ГОРОДА ОДИНЦОВО ОТВЕЧАЕТ УТВЕРДИТЕЛЬНО, ДОКАЗЫВАЯ ЭТО ЛИЧНЫМ ПРИМЕРОМ.

Чтобы изготовить классическую деревянную лестницу, понадобятся стандартные элементы, продающиеся в строительном магазине или на рынке. Их всего восемь.

ЕСЛИ ЛЕСТНИЦ УСТАНАВЛИВАЮТ В ДЕРЕВЯННОМ БРЕВЕНЧАТОМ ИЛИ БРУСОВОМ ДОМЕ, ТО ЕМУ ДОЛЖНО БЫТЬ НЕ МЕНЕЕ 4-5 ЛЕТ: УСАДКА СРУБА ПРАКТИЧЕСКИ ЗАКОНЧИЛАСЬ, И ЛЕСТНИЦУ НЕ ПОВЕДЁТ.

ПОВОРОТНАЯ ПЛОЩАДКА ЛЕСТНИЦЫ

Её высоту выбирал из расчёта, что оба марша лестницы (нижний и верхний) будут иметь одинаковый угол наклона, а при подъёме человек не будет задевать головой элементы перекрытия.

При этом в обоих маршах должно быть целое число ступенек.

Вертикальные стойки (бруски 50 * 50 мм) прикручивал саморезами к стене. В конструкции средние стойки самые нагруженные, поэтому их и среднюю поперечину сделал из спаренных брусков, усилив металлическим уголком.

Так как в нашем случае площадка со всех сторон подпирается стенами, ни укосин, ни усиливающих упоров не использовал. Настил площадки изготовил из половой строганой доски.

НИЖНИЙ МАРШ

Пространство для установки лестницы очень ограничено. Сделав запилы в брёвнах с обеих сторон проёма, удалось выиграть 10-12 см. А тетива, размещённая в получившихся пазах, приобрела дополнительную точку опоры.

Обычно ступеньки делают врезными, выбирая в тетиве пазы. Но точное изготовление пазов – трудоёмкая операция. К тому же пазы ослабляют тетиву, поэтому толщину заготовок для неё берут 60 мм и более.

Я упростил конструкцию: крепил ступени к тетиве с помощью широких металлических уголков и саморезов (рис. 2).

У этой операции есть небольшая особенность. Сначала торец ступени необходимо притянуть к тетиве длинным саморезом так, чтобы зазор между тетивой и ступенькой был практически незаметным. И только потом тетиву и ступеньку можно скреплять уголком.

ЧТОБЫ СОБРАННАЯ НА УГОЛКАХ И САМОРЕЗАХ ЛЕСТНИЦА НЕ СКРИПЕЛА, ДОСТАТОЧНО НА СТЫКЕ СТУПЕНИ И ТЕТИВЫ ПРОЛОЖИТЬ ПОЛОСКУ ТОНКОГО ПЕРГАМИНА.

ВЕРХНИЙ МАРШ ДЕРЕВЯННОЙ ЛЕСТНИЦЫ

Чтобы стыки тетивы верхнего марша с перекрытием и с полом поворотной площадки были аккуратными, я использовал торцовочную пилу. Ею можно делать пропилы даже во внутренних углах. Для этого делаю пропил на глубину, которую позволяет диск пилы, а завершаю его электролобзиком.

Длину уголков, на которых крепятся ступени, я брал меньше, чем глубина ступени, иначе их было бы хорошо видно при подъёме. Длину уголков задал равной 2/3 от глубины ступени. Крепил уголки саморезами 0 6 х 50 мм, располагая их в шахматном порядке.

Ступени на верхнем марше крепил так же, как и на нижнем. Выставлял ступеньку на уголках и просверливал соосно два отверстия разных диаметров – под саморез и под заглушку, маскирующую шляпку шурупа. Проложив полоску пергамина, стягивал ступени с тетивой. Опрокинув для удобства весь марш, притягивал ступеньки к опорным уголкам.

Установив целиком верхний марш на своё место, прикрепил его к поворотной площадке и перекрытию. Нижнюю часть марша можно крепить саморезами сквозь настил поворотной площадки.

На перекрытии (как и внизу) уложил декоративную нулевую ступеньку. Она эффективно закрывает переход между полом и лестницей.

В ПОТАЙНЫХ НАГРУЖЕННЫХ СОЕДИНЕНИЯХ ПОД ШЛЯПКИ ШУРУПОВ СТОИТ подложить ШИРОКИЕ ШАЙБЫ. ТОГДА ПРИ НАГРУЗКЕ НА ОТРЫВ УЗКАЯ ШЛЯПКА САМОРЕЗА НЕ УЙДЁТ В ДРЕВЕСИНУ, ИСКЛЮЧИВ ОБРАЗОВАНИЕ ЛЮФТА В МЕСТЕ СОЕДИНЕНИЯ.

СОЕДИНЕНИЕ ДЕТАЛЕЙ ПОЛУЧИТСЯ КРЕПЧЕ, ЕСЛИ ВКРУЧИВАЕ МЫЙ САМОРЕЗ ИДЁТ НЕ ВДОЛЬ ИХ ВОЛОКОН, А ПОПЕРЁК.

ЭЛЕМЕНТЫ ОГРАЖДЕНИЯ

Подобно оболочке мячика, у которой все швы с изнанки и спрятаны внутри, все крепления при монтаже перил не должны быть на виду. Балясины и перила – основные декоративные элементы лестниц, и каждая дырочка или головка шурупа сразу бросается в глаза.

Если в доме живут маленькие дети, расстояние между балясинами должно быть не более 15-20 см.

Перила к столбам крепят длинными шурупами. На столбах скрыть точки крепления невозможно, поэтому головку самореза утапливают, а в отверстие вставляют деревянную заглушку.

ПРОСТРАНСТВО ПОД ЛЕСТНИЦЕЙ

Под поворотной площадкой остаётся свободное пространство. Я закрыл его декоративной панелью, которую легко навесить, используя деревянные зацепы. Это пара брусков со скошенными краями. Зацепы при установленной панели не видны. К тому же пространство под лестницей хорошо проветривается, что важно в деревянном доме.

ОТДЕЛКА ЛЕСТНИЦЫ СВОИМИ РУКАМИ

Ещё одна особенность этой лестницы – отсутствие подступенков. Их установка требует кропотливой работы по подгонке всех торцов. Можно сделать просто, дёшево и сердито – зашить вагонкой

Когда лестница готова, надо покрыть её лаком как минимум (!) в три слоя. Кажется, что это самая простая операция из всех ранее упомянутых. Однако после высыхания первого слоя ворс и маленькие частицы образуют на древесине шероховатую поверхность. Поэтому мелкой шкуркой, не спеша, надо зачистить всю поверхность лестницы. Только потом наносим следующие слои лака. С учётом времени просушки промежуточных слоёв, на всю лакировку уйдёт 4-5 дней.

Лестница готова. Для её изготовления понадобились минимум инструмента и немного терпения. Возведение конструкции таким способом по силам любому домашнему мастеру, имеющему начальные навыки работы с деревом.


Читайте также: Реставрация деревянной лестницы своими руками


ДЕРЕВЯННАЯ ЛЕСТНИЦА СВОИМИ РУКАМИ – ПОШАГОВОЕ ФОТО

Для разметки сопряжения тетивы с плоскостью пола и поворотной площадкой использовал большой уголок и лазерный уровень.

Каркас поворотной площадки.

Готовая поворотная площадка.

Для выборки древесины в торцах брёвен использовал цепную электропилу.

Подгонка нижнего марша.

Лестница будет более симпатичной, если добавить «нулевую» ступеньку. К тому же справа она маскирует уголок, притягивающий тетиву к полу.

Торцовочная пила позволяет делать аккуратные выпилы.

Так выглядят закреплённые по разметке опорные уголки.

Собранный верхний марш.

Коротенький деревянный брусок служит креплением тетивы к торцу межэтажного перекрытия.

Своеобразный декоративный экран легко установить на место с помощью деревянных зацепов.

Отделка вагонкой тыльной стороны марша.

Маленький плинтус закрывает стык между лестницей и полом.

ДЕРЕВЯННАЯ ЛЕСТНИЦА СВОИМИ РУКАМИ – ЧЕРТЕЖИ


Читайте также: Деревянная винтовая лестница своими руками (фото)


ЛЕСТНИЦА ИЗ ДЕРЕВА СВОИМИ РУКАМИ – ВИДЕО

© Автор: Дмитрий Токарев, г. Одинцово Московской обл. Чертежи Е.Озерина

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Лестница на даче своими руками – замаскировать под кладовку Потайная и компактная лестница на...
  • Автономная лестница для сруба своими руками Лестница для сруба своими руками Построил...
  • Деревянная винтовая лестница своими руками (фото) Как сделать винтовую лестницу из...
  • Прямая маршевая лестница на даче своими руками – чертежи Как сделать лестницу на второй...
  • Вешалка со шкафом под лестницей своими руками Обустройство пространства под лестницей –...
  • Скрипят ступени деревянной лестницы – что делать Если скрипит лестница из дерева…Треск...
  • Тарелки и миски из дерева своими руками Как сделать тарелку из дерева Миски...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Как сделать чертеж лестницы на второй этаж дома своими руками

    Лестницы в домах бывают очень разными. Обычная лестница с этажа на этаж выкладывается из готовых ступеней, отливается из бетона или изготавливается своими руками из досок, укладываемых на направляющие брусья. Иногда лестницы делают в виде сборных или готовых элементов.

    Чертеж с размерами простой классической лестницы

    Они проще в монтаже и установки, так как рассчитываются под определённые габариты и изготавливаются на месте или при помощи привлечённой фирмы, специализирующейся на такой продукции. В качестве примера можно вспомнить о винтовых лестницах, как правило, поставляющихся в готовом виде.

    Вернуться к оглавлению

    Содержание материала

    Лестница из металла

    Сталь является очень технологичным материалом, дающим возможность создания любых изделий. Для работы со сталью требуется квалификация и специализированное оборудование. Если говорить о винтовых лестницах из металла, то они являются очень сложной конструкцией.

    Подробный чертеж винтовой лестницы из металла

    Лестничные ступени должны выдерживать значительную нагрузку, что предъявляет к ним повышенные требования. Использование слишком толстого металла очень усложнит работу. Для создания элементов коробчатого сечения сложной конфигурации потребуется специальное оборудование. Изготовить её своими руками может только истинный мастер.

    Лестница на чердак или мансарду обычно гораздо проще. Она может свободно устанавливаться на верхний этаж, подвешиваться или закрепляться на шарнирах. Изготовление такой лестницы следует начать с чертежа, на котором отображаются все необходимые размеры. Элементы конструкции из металла придётся резать и сваривать, поэтому все габариты следует рассчитать заранее.

    Чертеж и схема металлической лестницы на второй этаж

    Для начала нужно уточнить высоту, которую имеет этаж здания от верха пола нижнего уровня до верха пола чердачного помещения. Длина лестницы должна быть несколько больше этой цифры.

    Лестница устанавливается под наклоном к вертикали и составляет гипотенузу прямоугольного треугольника. Несущие прогоны лестницы из металла должны выдерживать вес человека, не поддаваясь деформации. Чем больше наклон лестницы, тем большая изгибающая нагрузка на них действует.

    Обычно лестницу стараются установить в очень маленькую площадь. Приставная или навесная лестница применяется тогда, когда свободного места практически нет.

    Пример металлической лестницы на второй этаж

    Тем не менее некоторый наклон при установке лестницы на этаж следует предусмотреть. Определившись с уклоном и высотой помещения, можно легко рассчитать длину прогонов лестницы. Учитывая уклон, следует подобрать сечение прогона, обеспечивающее необходимую жёсткость.

    В качестве прогона можно использовать заготовки из листового металла или профиля прямоугольного сечения. Труба имеет наименьшую жёсткость, поэтому применять её не нужно. Боковые элементы из листовой стали нужно детально вычертить на бумаге или в компьютере, чтобы потом перенести на сам материал.

    Вернуться к оглавлению

    Чертёж бокового прогона

    Нижние опорные поверхности лестницы должны иметь скос, позволяющий надёжно установить её на пол под требуемым углом. Расчёты угла и скоса легко выполнить своими руками, нарисовав чертёж этой детали в разрезе или на виде сбоку. В чертеже указываются расстояния между ступенями и места закрепления ступеней на основании. Лестница из металла обычно собирается на сварных соединениях, которые на чертеже лестницы можно не указывать в том случае, если сварка будет производиться своими руками.

    При сборке конструкции на болтах или саморезах желательно рассчитать места предполагаемых отверстий и отобразить их на чертеже.

    Если боковины лестницы решено делать из стального профиля, опорные грани также должны срезаться под необходимым углом. В дальнейшем этот чертёж пригодится для проектирования ступеней. Определение габаритов и направления ступеней относительно боковых элементов является очень важным этапом создания лестницы.

    Кроме эстетической функции, удобства пользования, от размещения ступеней зависит безопасность людей, которые станут пользоваться лестницей. Неправильно спроектированное и изготовленное изделие может привести к травмам из-за вызванного ошибкой неудобства.Вернуться к оглавлению

    Расчёт ширины ступени

    Лестничные ступени должны располагаться строго горизонтально и быть параллельными полу. Это требование не относится к лестницам типа стремянки, но для всех остальных оно обязательно. Ширина ступени должна быть достаточной для устойчивой фиксации на ней ноги. В обычных лестничных маршах это расстояние составляет, как правило, 27 сантиметров.

    Если лестница соединяет верхний этаж и мансарду, жёстко придерживаться этого размера не нужно. Но учитывать этот габарит желательно. Уменьшение его до пятнадцати-двадцати сантиметров незначительно ухудшит эксплуатационные характеристики.

    Схема и чертеж с размерами ступеней лестницы

    Очень важно учитывать, что ступени не должны перекрывать друг друга по ширине. Иначе возникнет реальная угроза того, что человек запнётся за ступень, находящуюся выше той, на которой стоит его нога. Это реальная опасность, которой нельзя пренебрегать.

    Вернуться к оглавлению

    Высота ступени

    Под этим термином понимают расстояние между верхними плоскостями ступеней. Оно тоже является важным параметром, обеспечивающим удобство и безопасность эксплуатации изделия. Высота ступеней может варьироваться от 13 до 17 сантиметров. Оптимальной высотой считают 15 сантиметров для лестниц из металла, дерева и других материалов.

    Сложность проектирования лестниц заключается в том, что уменьшение высоты ступеней приводит к увеличению их количества. Большее число ступеней делает лестницу длиннее, что иногда нежелательно.

    Когда лестница связывает верхний и мансардный этаж, условия не позволяют увеличивать её длину. Поэтому приходится увеличивать высоту ступени или уменьшать их ширину. Обычно увеличивают высоту ступеней примерно до 20 сантиметров. Это уменьшает комфортность эксплуатации, но позволяет вписаться в ограниченный габарит. Вернуться к оглавлению

    Чертёж лестницы

    Определив все необходимые размеры, можно закончить чертёж, изобразив лестницу на бумаге в соответствии с масштабом. Лучше чертёж выполнять в конструкторской или графической программах, которые сегодня обычно используются для таких целей. Электронную версию чертежа легче корректировать и редактировать.

    При необходимости внести изменения в свою схему, преимущество компьютерного формата станет очевидным.

    Сделанная своими руками работа, поможет воплотить идею в настоящее изделие. Даже элементарна лестница, чуть сложнее стремянки из металла или дерева, требует довольно сложных расчётов и перебора вариантов решений. Проектирование винтовых лестниц гораздо труднее, поскольку она меняет конфигурацию в трёх измерениях. Для этого обычно применяют специальные конструкторские программы, позволяющие сэкономить много усилий и времени, избежав при этом ошибок.

    Вернуться к оглавлению

    Деревянные лестницы

    Чертёж лестниц из дерева выполняется точно так же, как и металлических. Никаких принципиальных различий между ними не существует. Характер материала вносит небольшие коррективы в процесс разработки. В чертеже следует учитывать толщину дерева, используемого для устройства лестницы.

    Необходимо предусмотреть способы крепления ступеней к боковым прогонам и нарисовать необходимые пазы в масштабе и с размерами. Деревянная лестница может скрепляться шурупами или гвоздями. Нужно учесть расстояния от края элементов до точки крепежа, чтобы избежать растрескивания и порчи изделия при установке шурупа.

    Чертеж лестницы из дерева на два пролета

    Изготовление деревянной лестницы своими руками гораздо проще, чем металлической. Материал дешевле, доступней и легче в обработке. Поэтому обычно чертёж для них не делают, предпочитая подбирать размеры по месту и оценивать уже собранную конструкцию.

    Это не совсем правильно, поскольку может привести к ошибочному выбору высоты и ширины ступеньки, неверному расчёту количества ступеней.

    Приступая к изготовлению лестницы своими руками, лучше всё рассчитать на бумаге и нарисовать чертёж и продумать расположение лестницы в доме, чтобы не потерять плоды своих размышлений. Если в процессе подготовки к работе вы сочтёте задачу слишком сложной, чертёж пригодится для мастера, который возьмётся выполнить эту работу. Более сложные лестницы следует рисовать в общих чертах, без лишней детализации.

    Процесс сборки деревянной лестницы

    Необходимо указывать габариты лестничной клетки, высоту, которую имеет этаж и желаемое количество ступеней. Эта информация послужит основой для конструкторов фирмы-производителя, которая возьмётся изготовить лестницу. Детальные чертежи они изготовят сами в соответствии со стандартом фирмы и представят вам вместе с готовым изделием при выполнении заказа.

    planvsem.ru

    Как сделать лестницу своими руками

    Лестница - это один из основных элементов дизайна интерьера помещения, поэтому при ее проектировании следует уделить внимание  не только надежности и функциональности, но и внешнему виду. Прежде чем взяться за изготовление деревянной лестницы своими руками, нужно учесть большое количество факторов, от которых будет зависеть не только ее конструкция, но и размеры.

    К таким факторам относится:

    • доступная площадь помещения,
    • высота,
    • максимальная нагрузка, на которую рассчитана лестница,
    • удобство использования для проживающих в доме людей.



    На сегодняшний день существует огромное количество вариантов исполнения межэтажных лестниц, поэтому выбор подходящей конструкции — занятие достаточно непростое. Основные моменты при изготовлении лестницы своими руками описаны экспертами строительного портала best-stroy.ru.

    Выбираем какую лестницу построить

    Лестницы могут быть маршевые и винтовые. Конструкция маршевой лестницы достаточно проста и является лучшим выбором, если вы планируете изготовить ее самостоятельно, однако для того, чтобы обеспечить приемлемый уклон и высоту ступенек, требуется немалая площадь. Такая лестница очень удобна в эксплуатации и выдерживает большую нагрузку. По ней можно легко поднимать мебель и прочие крупные предметы на второй этаж, кроме того, она более безопасна, поэтому будет лучшим выбором в том случае, если в доме живут дети или пожилые люди.

    Винтовая лестница имеет более сложное устройство. Она используется в условиях ограниченного пространства, когда из-за нехватки площади не получается обеспечить безопасный уклон обыкновенной лестницы. К основным недостаткам можно отнести не слишком удобную конструкцию, которая затрудняет подъем и не позволяет переносить крупногабаритные предметы. Вместе с тем искусно выполненная винтовая лестницы обладает достаточной прочностью и может быть главным элементом интерьера.

    Безопасность превыше всего!

    Перед тем как приступить к изготовлению лестницы своими руками, необходимо позаботится о ее безопасности. Во-первых, она должна быть прочной и легко выдерживать нагрузку, в несколько раз превышающую вес человека среднего телосложения. Во-вторых, лестница должна быть удобной и эргономичной. В данном случае необходимо уделить большое внимание таким факторам, как высота ступеней, уклон лестницы, а также расположение и форма перил. Ступени должны иметь нескользкое покрытие, а промежутки между балясинами выбираются таким образом, чтобы ребенок не мог протиснуться через них и упасть.

    Конструктивные особенности лестниц

    В зависимости от способа крепления ступеней маршевые лестницы могут быть на тетивах, косоурах или больцах.

    • Лестницы на тетивах имеют две боковые балки, к которым крепятся ступени. Такие белки (тетивы) могут быть изготовлены из металла или дерева. Они могут крепиться к стене или специальным опорам, обеспечивающим высокую прочность всей конструкции.

    • Ступени лестниц на косоурах крепятся к балкам, которые располагаются снизу и повторяют геометрию всей конструкции. Такие балки (косоуры) могут быть прямыми или изогнутыми. Прямые косоуры, как правило, имеют зубчатую форму, при этом ступени накладываются на зубцы.

    • Лестницы с больцевым соединением ступеней отличаются высокой прочностью, поэтому такая конструкция не требует дополнительных опор и может держаться на двух точках. Ступени крепятся друг к другу при помощи металлических стержней — больцев, что полностью исключает скрип, вызванный трением двух деревянных поверхностей.

    Как сделать лестницу своими руками. Выбираем материалы

    Для изготовления лестниц чаще всего используется древесина хвойных пород, поскольку она доступна по цене и легко обрабатывается. Лестница из дуба будет более долговечной, однако стоимость такой конструкции увеличится в несколько раз, к тому же обработка этого вида дерева — занятие достаточно трудоемкое и требующее определенных навыков.



    Основные этапы изготовления лестницы

    Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров.  На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

    Расчет ширины и высоты ступеней

    Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

    Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

    Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

    При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.

    Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13x24=312см.

    Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

    Изготовление косоуров

    В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

    Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

    Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

    Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

    После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.



    Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

    Читайте также:

    best-stroy.ru

    как построить деревянную стремянку, лестницу из дерева – видео, пошаговая фото-инструкция, чертежи простой, простейшей конструкции, как правильно сделать перила самому

    Изготовление межэтажной лестницы из дерева собственными руками

    Для тех, кто жаждет сотворить лестницу между этажами в своем доме собственными силами, без покупки недешевой готовой модели, представлены следующие рекомендации.

    Самый простой собственноручный вариант лестничной конструкции – это прямая лестница из дерева. Для того чтобы сооружение получилось красивым и практичным, следует подготовить соответствующий материал, инструменты и план работ.

    Прямая лестница из дерева

    Для межэтажной лестницы подойдут следующие породы деревьев:

    1. Бук. Имеет оттенки от серого тона до желтого цвета. Отличается высоким качеством и адекватной ценой, но, он подвержен воздействию влаги. Для долгой и надежной эксплуатации, лестницы из этого материала нужно монтировать в хорошо отапливаемых помещениях.

      Лестница из бука

    2. Ель, сосна. Имеет светлый окрас, устойчивость к внешним воздействиям. Кроме того, древесина хвойных пород хорошо обрабатывается и стоит недорого.

      Лестница из сосны

      Лестница из ели

    3. Дуб. По цене. Данный материал считается дорогим, что обусловлено его прочностью, красивым цветом, ароматом и долгим сроком службы.

      Лестница из дуба

    4. Кроме того, для внутренних деревянных лестниц подходит лиственница, ясень, клен.

      Лестница из лиственницы

      Лестница из клена

    Для сборки деревянной лестничной конструкции в своем доме, потребуются некоторые элементы, детали, инструмент, а именно:

    • Ступени из дерева, которые по стандартам должны быть не уже 0,8м.

      Рекомендуемые размеры лестничных маршей

    • Саморезы (40-60 мм).
    • Металлический уголок для усиления окантовки ступеней.
    • Тетива (косоур). Самая габаритная часть конструкции. О самостоятельном его изготовлении было сказано выше. Как вариант, можно купить уже подготовленное изделие.

      Тетивы

    • Опоры, балясины, перила.

      Балясины

    • Лакокрасочные и антисептические материалы.

    До начала основных работ, желательно произвести расчет по изготовлению деревянной лестницы, определиться с ее типом и материалом. Также необходимо просчитать количество ступеней и их размеры. Немаловажно произвести определение габаритов лестничного проема. Если отнестись к подготовительным процедурам скрупулезно, то сотворить задуманную конструкцию своими руками не составит большого труда.

    Схема прямой деревянной лестницы

    Сооружение стремянки собственными силами

    Самым простым способом изготовления стремянки является вариант из дерева. Высота стремянки зависит от удлиненности косоуров, которая может быть от 0,5 м до 8 м, а ширина – от длины ступеней (0,4-0,5 м). Общепринятое стандартное расстояние между ступенями – 0,3 м.

    Расчет расстояния между ступенями

    Косоуры изготавливаются из сухого хвойного бруса, без сучков и трещин (сечение – 6*10 см). Перекладины делаются из гладких брусков прямоугольного или квадратного сечения.

    Способы соединения перекладин с косоуром:

    1. При монтаже ступени просверливаются в местах соединения и крепятся гвоздями (саморезами). Этот способ применяется при изготовлении временных стремянок, поскольку ступени могут изогнуться или оторваться.
    2. Можно выполнить прямые надрезы в косоуре для более надежной фиксации ступени. В этом случае, брус надо брать толще, а стремянку не делать сильно высокой, поскольку надрезы ослабляют конструкцию.

      Крепление ступеней к тетивам

    3. Самый надежный способ: прямоугольные ступени помещаются в предварительно подготовленные отверстия в косоуре, фиксируются при помощи клея и саморезов. Для усиления конструкции, под каждой перекладиной устанавливается железный прут на гаечно-болтовом креплении.

      Крепление ступеней к тетивам

    На брусе выполняются необходимые отметки для распила по выбранной длине. Выпиливается 4 одинаковые заготовки и несколько штук разной длины. Для безопасности на ножки косоуров можно прикрепить резиновые накладки (уменьшают скольжение) и башмаки фиксаторы из трубы и куска дерева (стремянка не будет проваливаться в землю).

    Изготовление косоура для укладки ступеней

    Стремянка изготавливается из 2 лестниц, которые между собой фиксируются металлическими планками. В каждой из них следует удалить выступающие кромки и подготовить отверстия для крепежа. На одинаковой высоте к косоурам крепятся концы цепи, что поможет стремянке не разъехаться.

    Лестница из дерева на видео и фото (пошаговая инструкция)

    На представленных фото и видеоматериалах отображена пошаговая инструкция по изготовлению прямых маршевых лестниц из дерева.

    1. Для начала, следует определиться с размерами конструкции. Высота изделия выполняется с учетом расстояния между этажами и толщины перекрытий.

      Минимальная высота между этажами

      Ступени выполняются по ширине в 20-30 см, по высоте – 15-20 см. После выбора размеров ступеней, определяется число ступеней и длина основания.

      Расчет шага

      Это можно сделать, разделив общую длину конструкции на высоту подступенка (при высоте конструкции 3,5 м, а ступени – 0,25, получим 14 ступеней: 350:25=14). Затем, ширину ступеньки (возьмем 25 см) умножаем на их количество (14*25= 350). Следовательно, длина основы составит 3,5 м.

      Размеры лестничного марша

    2. Из плотного картона или линолеума вырезается шаблон таким образом, чтобы вырезы были идентичны размеру ступеней, а уклон совпадал с углом наклона изделия. На косоурах, выполненных из плотной и крепкой древесины, по шаблону проводят разметку, предварительно вырезав пазы в верхней части и у основания конструкции для ее фиксации.

      Разметка косоура

    3. Пилой или электролобзиком обрабатываются выступы и зачищаются наждачной бумагой. В балках перекрытия готовят крепежные отверстия либо усиливают конструкцию металлическими опорами.

      Подготовка отверстия под лестницу в плите перекрытия

    4. На полу нижнего этажа монтируют опорный брус, который приспосабливается анкерными креплениями.
    5. Выполняют установку косоуров, проверяя правильность угла наклона при помощи уровня. Верхняя и нижняя части фиксируются анкерами.
    6. Для изготовления ступеней подготавливают сухие доски, толщиной не менее 35 мм. Длина заготовок должна быть идентична ширине лестницы.
    7. Произведя обрезку по нужным размерам, каждый элемент следует отшлифовать.
    8. Монтаж ступеней производится путем помещения подступенков к косоурам, предварительно смазанных столярным клеем. Крепят их при помощи саморезов, сверху монтируются ступени.

      Крепление подступенков

    9. Крепление перил начинается с установки балясин на каждой ступени при помощи саморезов. Затем монтируются поручни.

      Установка балясин

    10. Готовая конструкция окончательно шлифуется, покрывается лаком 2-3 раза.

    Как видно из представленных материалов, изготовить деревянную лестницу своими руками не так уж сложно.

    Чертежи и описание основных элементов

    На чертежах представлены основные элементы, из которых состоит простейшая деревянная лестница, части стремянки, конструкция перил.

    Чертеж и описание лестницы

    Основное, что стоит отметить:

    1. Деревянная лестница состоит из следующих частей:
    2. Косоуры или тетива;
    3. Ступени:
    4. Проступи или подступенки;
    5. Перила.
    6. Перила, в свою очередь состоят из балясин и поручней.
    7. Основные размеры, указанные в чертежах являются допустимыми, поскольку соответствуют ГОСТу и мерам безопасности.

    Схематические чертежи значительно облегчат возведение межэтажной деревянной лестницы. Главное, чтобы они были оставлены грамотно и с учетом всех технических нюансов.

    Изготовление перил своими руками

    Для изготовления перил используют хвойные породы деревьев, лиственницу, дуб, бук, ясень.

    Лестница с резными балясинами

    Перед изготовлением перил, нужно определиться с количеством элементов. Сам процесс выглядит следующим образом:

    • Создается эскиз будущего изделия, все элементы нумеруются.

      Эскиз лестницы с балясинами

    • По размерам балясин распиливается доска.
    • Подготовленные элементы обрабатываются на токарном станке.
    • При помощи резцов формируют задуманную форму элементов.

      Изготовление резных балясин

    • На верхней части стоек высверливаются отверстия под шиповое крепление.
    • После изготовления, все детали из дерева шлифуются на специальном станке или вручную наждачной бумагой.

      Шлифовка балясин

    Поручень для лестничного ограждения не более 1,5 м, может быть выполнен из цельной доски. Используется брусок из дерева с сечением идентичным балясинам. Производится обработка заготовок на токарном станке, все части шлифуются. Собранная конструкция покрывается лаком либо краской.


    lestnicypro.ru

    Деревянная лестница своими руками – пошаговая инструкция, расчеты, фото и видео монтажа

    Если планируется деревянная лестница своими руками – пошаговая инструкция с фото, видео и проектами монтажа, размещенная на данном портале станет отличным путеводителем в данном вопросе. Для подготовки к процессу, необходимо запастись необходимым инструментом и материалами.

    Деревянный марш между первым и вторым этажом

    Материалы и параметры

    Пиломатериалы: доска 40 и 25 см в ширину, 4 до 2,5 см в толщину, брусья 5х5 см, клей столярный, лакокрасочные материалы, стержни для стяжки из оцинковки, саморезы и уголки. Среди оборудования используется ручной циркуляр, шуруповёрт, кисточки, абразивная шкурка, струбцина, стамеска, шлифовальная машина.

    Для правильности размещения, определяется уклон наклона, равный 25 – 40 гр. Промежуток между ступеньками составляет 19 см. Ширина проступи составляет 25 см и более. Высота поручней составляет 90 см. Тетива сооружения изготавливается на основе сосновых обрезных досок с параметрами 40 см в ширину и 4 см в толщину.

    Деревянная лестничная установка

    Монтаж обычной прямой лестницы

    • Здесь можно узнать оптимальный способ, по которому создается деревянная лестница своими руками, видео с пошаговой инструкцией позволит максимально быстро и правильно соорудить конструкцию:

    • Разметка участков для монтаж проступей обеспечивается посредством циркуляра с использованием шаблона. Для этого создаются пропилы глубиной в 1 см. Используя стамеску, удаляется масса древесины между пропилами. Готовая тетива монтируется на рабочее место.
    • Тетивы фиксируются с помощью саморезов к напольной поверхности. Для этого следует запастись шуруповёртом и металлическими оцинкованными уголками.

    Лестничное устройство из массива

    • Из досок шириной 25 см вырезаются ступеньки с помощью циркуляра. Толщина ступенек подбривается под ширину пролёта, не меньше 2,5 см. Торцовые части для более надежной фиксации с тетивой обрабатывают шлифовальной машиной.
    • Сборка ступенек и тетивы осуществляется столярным клеем. Намазываются торцовые части ступенек и пазы в тетиве. Для стяжки используются оцинкованные прутья с резьбой на концах. На них накручивают гайки с широкими прокладками.
    • К установленной стойке фиксируют две доски на уровне 90 см. Они обеспечат функции поручней.
    • Стойка из стали 3,5 дюйма.
    • Древесный массив 1×8.
    • Деревянные элементы 1×12.
    • Соединители в виде стоек.
    • Опоры для поручней.
    • Поручни с заданными параметрами.
    • Металлическая основа для ступенек.
    • Сварочный аппарат.

    Винтовая лестница: Материалы для изготовления

    Лестничная конструкция из бруса

    Поэтапный монтаж

    В рассматриваемой конструкции расстояние между перекрытиями составляет 3 м. Тогда общая высота делится на выбранный размер ступеней и получается их количество: 300 см ÷ 18 см = 16,6 шт.

    Верхнее положение будет заканчиваться 17 ступенькой (округленный результат). Ширина ступенек по внутреннему краю составляет 10 см. Расчет наружного края начинается с определения наружного диаметра лестницы без поручней.

    Средняя стойка и 2 ступеньки образуют сечение 172 см. Для определения длины окружности, необходимо умножить диаметр лестницы на 3,14. Тогда 172 см x 3,14 = 540 см. Поскольку монтажу подлежит 17 ступеней, 210 ÷ 17 = 32 см. Для создания перекрытия в 2,5 см, ширину ступенек снаружи составляют 35 см.

    Лестничный марш из сосны

    Опорная часть

    Винтовое устройство создается с использованием центральной опоры из металла и основами для ступенек. Для центральной стойки с диаметром 20 см отрезается 400 см. Из них 300 отведены для 17 ступенек, 90 см для ограды вверху и 10 см выступают для запаса.

    Производится разметка столба в точках, где планируется возводить ступеньки, то есть каждые 17.64 см. Верхняя часть увенчается толстой круглой пластиной, привариваемой к столбу. Внизу создается квадратная площадка высотой в 1 см и параметрами 30 на 30 см. Проделываются зазоры каждом углу площадки для анкеров и производится фиксация к основанию.

    Ступеньки из доски

    Размещение ступенек

    Прикрепляются ступеньки на центральной опоре в отмеченных участках. Каждая последующая ступень перекрывает предыдущую на 2.5 см так, чтобы можно было зафиксировать опоры для соединения. Они крепят одну ступень к другой. Этому служит металл или дерево. Затем все основы ступеней фиксируются центральной опоре. Накладываются ступени из дерева на основания. Проделываются зазоры в местах, соединяющих опоры.

    Затем можно ввинтить по 3 стойки перил на ступеньку так, чтобы между ними образовался промежуток не более 10 см. После монтажа стоек можно зафиксировать поручни. При покупке материала важно соблюдать возможность образовывать изгибы по направлению лестницы.

    Ступени из твердых пород древесины

    При осуществлении декоративной обработки, можно оклеить металлическую опору древесными материалами. Для отделки ступеней применяются лаковые покрытия. Они наносятся поверх грунтованной поверхности.

    Внимание! Широко используются деревянные ступени в комбинации со стеклянными, металлическими и пластиковыми поручнями.

    Для монтажа конструкций применяются клеевые составы с разными типами креплений. Однако, их устройство может возлагать слишком большую нагрузку на изделие.

    Вконтакте

    Facebook

    Twitter

    Google+

    lestnitsahouse.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
