Чертеж верстака слесарного – Слесарный верстак своими руками — инструкция, чертежи и видео

Содержание

Чертеж слесарного верстака | VERSTAKI

Хороший слесарный верстак существенно облегчает работу, сводит к минимуму количество производственных травм, позволяет хранить и с легкостью находить необходимые детали и инструменты. Однако, как оказалось, приобрести качественный верстак или предварительно ознакомиться с габаритами конструкции очень и очень сложно.

Форумы просто пестрят запросами «верстак чертеж», «чертежи хорошего верстака» и прочими похожими формулировками. Многие производители делают из чертежей своей продукции чуть ли не коммерческую тайну, ограничиваясь лишь приблизительным указанием габаритных размеров в описании и невнятными картинками.

Но такой подход в какой-то мере является неуважением к их клиентам. Ведь для человека, который потом будет использовать их верстак в работе, не столько важны его общие размеры (в цехах обычно нет проблем со свободным местом), сколько конкретные параметры столешницы, ее высота, габаритные размеры тумбы, величина и количество ящиков.

На нашем же сайте клиенты могут не только посмотреть крупные, яркие фотографии предлагаемой продукции, ознакомиться не только со всеми техническими характеристиками продукции, но и с чертежами (с проставленными размерами) слесарных верстаков ГЕФЕСТ ВС и инструментальных тумб. Размеры ящиков, форма столешницы, конструкция ножек — все это можно без проблем выяснить перед покупкой.

Все представленные чертежи уникальны в своем роде. Они разработаны специалистами нашей компании с учетом всех нюансов, возникающих при работе. Так, столешницы не имеют острых углов, способных вызвать травмы при неосторожной работе. Особая конструкция ножек обеспечивает устойчивость и надежность верстака.

При работе на слесарном верстаке очень важно, чтобы все необходимые инструменты были под рукой. Особенно удобны в этом отношении конструкции, оснащенные защитными экранами с перфорацией или без, которые не только предохраняют стены от механических повреждений и загрязнения, но и позволяют расположить полки и держатели для инструментов. Экраны с перфорацией в этом отношении уникальны, так как позволяют располагать инструмент в удобном порядке и изменять при необходимости расположение и количество полок просто перевешивая крючки.

Материал изготовления металлических верстаков

Но не только точные чертежи важны для создания качественного и удобного верстака. Не меньшее значение имеют и материалы, из которых он изготавливается. Так, столешницы наших изделий изготовлены из листовой пятимиллиметровой стали, способной выдерживать высокую распределенную нагрузку. Верстки окрашены особой экологичной порошковой краской, которая отличается повышенной устойчивостью к механическим воздействиям. Причем цвет своего будущего рабочего места может выбрать сам заказчик по каталогу RAL.

Поставляются наши слесарные верстаки в уже собранном виде, однако в дальнейшем сборно-разборная конструкция облегчает перевозку верстака, что позволяет эффективно использовать место в транспорте. Мы не боимся выкладывать чертежи нашей продукции в интернет. Ведь достичь такого же качества при изготовлении верстака своими руками или с помощью кустарных технологических приемов просто-напросто невозможно.

verstaki.com

Слесарный верстак своими руками: изготовление, чертежи, модели

Необходимость создания комфортного пространства всегда является актуальной для любого ремесла. Именно поэтому мастера зачастую прибегают к использованию слесарного верстака для организации рабочей зоны. Готовую модель возможно приобрести в многочисленных магазинах. Однако сделанный своими руками верстак будет более удобен в применении, так как мастер сможет самостоятельно продумать детали и особенности имеющегося пространства. К тому же его стоимость будет заметно ниже даже при условии покупки некоторых деталей.

Слесарный верстак своими руками возможно изготовить при наличии отдельного помещения. Для начала нужно продумать и начертить приблизительную схему изделия. Поэтому следует заранее предусмотреть виды работ, которые будут выполняться. Например, обычный столярный стол вполне подойдет для работ с деревом. Однако в случае применения различных видов масел или оборудования, которое может повредить древесину, необходимо создать защиту столешницы более надежным материалом.

Варианты конструкции

На этапе планирования чертеж будущего верстака можно подсмотреть на различных сайтах по продаже подобных изделий. Это поможет быстрее определиться с необходимыми дополнительными приспособлениями и рабочими зонами. Зачастую мастер готов даже приобрести готовое изделие, однако размеры заводских слесарных верстаков не подходят для имеющегося помещения. В этом случае возникает необходимость изготовления по индивидуальным габаритам, что вызывает повышение и так не маленькой стоимости.

Слесарный верстак своими руками может иметь различные чертежи. Во-первых, нужно понимать, какие габариты должен иметь предмет. Это зависит от свободного пространства, но необходимо учитывать удобство при работе. Высота верстака слесарного или столярного должна учитывать рост мастера, который будет на нем работать. Подбирать параметры следует более тщательно, ведь при самостоятельном изготовлении возможно предусмотреть самые незначительные на первый взгляд детали для обеспечения будущего комфорта.

Во-вторых, конструкция верстака должна отвечать требованиям безопасности, то есть иметь необходимую защиту от повреждений. Крышка, изготовленная из дерева, в обязательном порядке покрывается огнеупорной пропиткой для исключения воспламенения и слоем металла для упрочнения и защиты от механических повреждений.

В-третьих, нужно рассмотреть различные особенности, которые повлияют на технические характеристики. Например, практически 80% представленных в интернете моделей слесарных верстаков для самостоятельного изготовления демонстрируют необходимость выполнения станины из металла. Это требует наличие сварочного аппарата и умения с ним обращаться. А если изготовить ножки верстака из дерева, то это не просто облегчит задачу выполнения работы, но и поможет минимизировать вибрации, которые неизбежно возникнут при работе.

И конечно, нужно учесть возможные особенности слесарного верстака при его изготовлении. У некоторого числа мастеров нет возможности закрепить изделие из-за скудного пространства и необходимости постоянного перемещения инструментов. Тогда возможно смастерить слесарный верстак на колесах с защитным экраном своими руками. Это позволит качественно выполнять работы без риска нарушения безопасности при условии мобильности устройства. Схема верстака подобного типа отличается только наличием колесиков достаточной прочности.

Инструменты и материалы

Выбор в пользу того или иного материала должен делаться с учетом возможностей и материалов, то есть быть индивидуальным. Смастерить слесарный верстак из металла можно в случае, если кроме квадратных металлических труб есть сварочный аппарат и навык его использования. Конечно, можно попробовать скрепить конструкцию с помощью болтов, но это приведет к потере величины возможной статической и динамической нагрузки. Если мастера это устраивает, то решение становится очевидным.

Одним из решений является изготовление металлического слесарного верстака из уголка. При выборе материалов определенной толщины и ширины, возможно достижение необходимой прочности даже при условии крепления деталей друг к другу с помощью болтов. Но, как правило, модель не очень удобна из-за невозможности выполнения проема для размещения ног. В случае, если его все-таки сделать, конструкция теряет устойчивость и рассчитанную степень возможной нагрузки.

Выполненный из дерева верстак, безусловно, является наименее затратным вариантом. При его изготовлении подойдут более твердые породы дерева, которые не имеют дефектов в виде трещин или срубов.

Необходимо предусмотреть обработку породы огнеупорными пропитками для исключения возможности самовоспламенения, ведь изделие чаще всего находится в отдельном помещении вне дома.

При этом важно понимать, что обработка необходима даже в случае, если поверхность находится под слоем металла.

Столешница обычно покрыта листом металла толщиной не менее 2 мм для обеспечения нужной степени защиты от повреждений. Но выполнять эту деталь полностью из железа нет необходимости. Кроме дополнительных затрат на материалы, такой выбор ухудшит характеристики слесарной установки, так как при динамических нагрузках возникнет заметная вибрация. Чтобы ее минимизировать, столешницу размещают на деревянной «постели», которая ее поглощает.

При настиле деревянной подложки существует ряд хитростей, которые делают слесарный верстак более устойчивым и удобным. Во-первых, выбор досок лучше сделать в пользу шпунтованных. За счет пазов они хорошо поглощают вибрации и не деформируются в течение долгого времени. Во-вторых, укладку нужно производить не в длину, а в ширину. Большее количество стыков положительно скажется на динамической устойчивости. А их ровная поверхность позволит разместить металлическое покрытие без пустот внутри столешницы.

С учетом выше написанного, можно сделать вывод: сделать верстак слесарный металлический или деревянный — выбор индивидуальный. Зависит он от ряда факторов. Однако если решение о самостоятельной сборке принято, то эта дилемма не является принципиальной, так как любую конструкцию возможно выполнить под практически любые запросы.

Сборка слесарного верстака

Этап сборки включает ряд необходимых действий, особенности которых зависят от выбора материалов. Поэтому нужно рассмотреть детально каждый из вариантов.

Слесарный верстак из уголков

Для достаточно громоздкой модели длиной до 2,5 м и шириной не более 80 см подойдут уголки толщиной от 5 мм и ребром не менее 30 мм. При этом использование уголка 3 мм для меньших габаритов нежелательно из-за низкой устойчивости к нагрузкам. Крепление производится по составленной схеме с помощью болтов. Если слесарный верстак подразумевается стационарным, его заранее прикрепляют к полу с помощью болтов или шурупов.

Для столешницы необходимы лист железа и доски, которые по периметру укрываются уголками для обеспечения безопасности и сохранности. Важно заранее продумать полки для инструментов. Стоит отметить, что в случае варианта из уголков не нужно утяжелять слесарный верстак слишком громоздкими ящиками. Достаточно обычных фанерных досок, а уголок для их крепления можно выбрать толщиной 3 мм. Подобный самодельный слесарный верстак станет незаменимым как в профессиональной мастерской, так и в обычном гараже.

Слесарный верстак из профтрубы

Сварочный верстак рассчитан на высокие нагрузки при выполнении слесарных работ и требует больше времени на изготовление. Прежде чем приступить к монтажу, следует подумать о необходимости его сооружения. Возможно, подойдет облегченный вариант, так как столь серьезных нагрузок просто не возникает. Например, для гаража можно выбрать мобильный слесарный верстак, который можно перемещать. Он не загромоздит все пространство. Еще один вариант — складная модель, которая за счет выдвижных деталей сохранит простор в рабочем помещении.

Если все же есть необходимость и желание сварить слесарный верстак, то можно сразу рассмотреть вариант с дополнительным рабочим экраном. Это позволит увеличить полезное пространство, поможет создать необходимый уровень освещения и позволит обустроить рабочее место таким образом, чтобы весь инвентарь находился в зоне досягаемости. Сварочный верстак своими руками, сделанный с определенной степенью подготовки и знаний, прослужит не одно поколение.

Деревянный слесарный верстак

Облегченная конструкция, которая не уступает по устойчивости и сроку службы. Как сделать ящики из дерева более безопасными? Важно помнить о необходимости обработки всех поверхностей огнеупорной пропиткой, а для потенциально пожароопасных объектов использовать другие места хранения. Деревянные ящики даже в случае необходимой тщательной обработки могут воспламениться — не стоит об этом забывать.

Размещение необходимых инструментов

Нужно заранее продумать не только количество и объем ящиков, но и подумать над размещением стационарных установок. Это могут быть различные электроинструменты. Рассмотрим как закрепить тиски на верстаке в качестве примера, так как они чаще всего оказываются в списке необходимых.

Любой стационарный инструмент закрепляется в углу, чтобы вся нагрузка равномерно распределялась по продольным линиям.

При этом при сборке стоит заранее предусмотреть более частую установку стоек в районе крепления. Для начала вваривается или ввинчивается установочный болт, который должен упираться в основу. После этого тиски закручиваются и делается предварительная разметка. После просверливания отверстий в помеченных местах, инструмент фиксируется окончательно на все четыре болта.

Как видно из описания, сооружение слесарного верстака своими руками потребует времени и определенных знаний. Однако при всей видимой сложности процесса, выбор в пользу готовых моделей скорее всего принесет крупные финансовые затраты при отсутствии должной степени удовлетворения покупкой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Верстак слесарный металлический своими руками

Ни один из современных атрибутов гаража не востребован и ценится так сильно, как хороший слесарный металлический верстачок. Заглянув в гараж, можно с одного взгляда оценить и понять, чего стоит хозяин и насколько он любит слесарные работы. Тем, кому подолгу приходится работать своими руками, варить или ремонтировать технику, мастерить автомобильные или бытовые «девайсы», обойтись без хорошего металлического верстака практически нереально.

Как правильно спроектировать своими руками слесарный верстак

Можно купить готовое китайское слесарное «чудо» или за полцены сторговаться за подержанный вариант металлического верстака из авторемонтной мастерской. Оба случая явно стоковые. Ни по прочности, ни по размеру, ни по уровню комфорта для слесарной работы своими руками они не подойдут. А последний фактор в слесарном деле один из главных. Самый реальный способ обзавестись хорошим металлическим верстаком – сделать его своими руками по собственному рассудку и разумению.

При изготовлении слесарного верстака своими руками необходимо учесть несколько простых условий удачной конструкции металлического верстака для слесарных работ:

  • Высота конструкции должна быть таковой, чтобы уровень металлической рабочей столешницы приходился вам на уровне пупка. Это значит, что если подойти к металлическому столу впритык и положить ладони на поверхность, при нормальной высоте верстака руки будут слегка изогнуты в локтях, а кисти будут соответствовать уровню брючного ремня;
  • Размах металлического верстака не столь серьезен для комфортной работы, как его высота. Находясь в срединной точке слесарного верстака, вы должны доставать своими руками до любого из его краев, сделав полшага, максимум шаг;
  • Самым важной характеристикой слесарного верстака была, есть и будет всегда - прочность слесарной конструкции. Она никогда не бывает избыточной. Прочность металлического каркаса должна выдержать любые удары и катаклизмы, и при этом не развалиться или, хуже, – опрокинуться, травмировав хозяина.
  • Совет! Не пытайтесь заменить металлический верстак деревянным слесарным, оббитым металлом.

    Подобный вариант возможен, если вы построите своими руками каркас верстака из бруса старой акации или мореного дуба. В иных случаях на проведение серьезных слесарных работ на таком столе рассчитывать не приходится.

    Какой не должна быть металлическая конструкция слесарного верстака

    Редко в каком гараже имеется идеально ровный бетонный пол. Зачастую для увеличения прочности металлической конструкции отдельные любители умудряются изготовить своими руками слесарный стол на шести или даже восьми металлических опорах. Как результат – такое слесарное сокровище устойчиво стоит на трех ногах, а еще три или даже пять находятся в подвешенном состоянии. Можно попытаться часть металлических опор выполнить с винтовой регулировкой длины опоры, но стоит ли оно того? Для устойчивого и безопасного положения слесарный верстак должен опираться на четыре опоры, дающие отличную устойчивость и максимальное сцепление с бетонным полом.

    Кроме того, центр тяжести слесарного верстака желательно опустить ниже плоскости металлической столешницы, чем ниже, тем лучше. Для этого самые тяжелые и массивные инструменты желательно располагать на нижних полках верстака.

    Строим слесарный верстак из металла

    В качестве проекта используем обычную двухтумбовую конструкцию слесарного стола на четырех опорах и с металлической рамой. Одну из стоек-тумб используем, как полки, во второй три ящика для стандартных коробок с крепежом, мелким инструментом и всяким хламом, который не должен валяться россыпью на столешнице.

    Описание конструкции

    Приведенную конструкцию металлического верстака можно назвать одной из самых простых и прочных. На первый взгляд, в устройстве слесарного стола слишком много лишних элементов, но это обманчивое впечатление.

    На самом деле схема слесарного стола минимизирована до предела. Фактически в металлической конструкции используются пять основных элементов:

  • Три горизонтальные балки из металлопрофиля 60*40 мм, обеспечивают продольную жесткость стола, каждая длиной чуть более двух метров;
  • Вертикальные стойки, высотой 90-100 мм, в количестве четырех штук, из того же металлического квадрата, что и горизонтальные элементы. В качестве материала стоек можно выбрать любой металлический профиль, желательно с наиболее толстой стенкой. Даже 2 мм будет достаточно для обеспечения прочности, но может оказаться слабым для сварочных работ;
  • Девять малоразмерных балок - стоек из профиля 60*40 мм, из которых собраны каркасы двух тумб слесарного стола. Кроме того, в углах металлической рамы наварены дополнительные косые распорки из стальной полосы. Оба типа деталей вносят основной вклад в обеспечение жесткости и прочности рамы верстака, поэтому все основные места сварки тщательно провариваются и усиливаются накладками;
  • На задней стенке слесарного верстака привариваются четыре вертикальные металлические стойки из уголка №50, высотой от 170 до 200 см. На этих стойках будут сформированы места для крепления рабочего инструмента.
  • Всего на конструкцию рамы уйдет не менее 25 метров квадрата и 8-10 метров четырехмиллиметровой металлической полоски, шириной 25-40 мм.

    Конструкция верстака обладает невысокой продольной жесткостью, поэтому плоскость крепления столешницы дополнительно усилена рамой из уголка. Таким образом, опорная поверхность каркаса и наваренный внешний уголок образовали посадочное место под набивку столешницы из 50-ти миллиметровой доски, покрытой стальным листом 750*2200 мм, с толщиной металла 4 мм.

    Чем больше толщина стального покрытия столешницы, тем прочнее сам верстак. Но стоимость листового металла растет в арифметической погрешности от его толщины, работать с такими заготовками достаточно тяжело из-за приличного веса, а особых преимуществ это не приносит.

    Кроме того, деревянная доска компенсирует возможные прогибы металлической поверхности при большой статической нагрузке и отчасти гасит колебания столешницы при ударных нагрузках. Иногда с целью уменьшить влияние ударных и вибрационных нагрузок на стальном листе столешнице, под доски, по контуру посадочного места, укладывают своими руками толстую прокладку из транспортерной ленты или аналогичной резины.

    Такая мера не столько уменьшает нагрузку на вертикальные стойки, сколько уменьшает риск обрыва или растрескивания сварочных швов при сильных ударах.

    Сборочные работы

    Фактически рама построена всего из трех видов элементов, благодаря чему проведение сварочных работ существенно упрощается, запутаться или перепутать последовательность сборки просто невозможно. Чаще всего подобный металлопрофиль имеет незначительную толщину стенки металла 2-2,2 мм. Поэтому для получения максимального качества шва лучше применить углекислотный полуавтомат.

    Получение первичной металлической рамы верстака

    Для любителей, имеющих достаточные навыки сварки тонкостенных конструкций, вполне по силам сварить каркас верстака собственными руками с помощью обычного импульсного сварочного аппарата. Для всех остальных перед сборкой есть смысл потренироваться или прибегнуть к услугам профессионального сварщика.

    Первой сваривают основную раму из двух коротких и двух длинных балок. Чтобы избежать скручивания свариваемых деталей «пропеллером», необходимо выполнить два условия:

    • Разложить свариваемые элементы на максимально плоской и ровной поверхности;
    • Прихватить «точками» в каждой из четырех стыковочных узлов будущей рамы столешницы;
    • Аккуратно проварить все четыре шва с одной стороны, перевернуть и повторить сварку с обратной плоскости.

    Далее к сваренной раме столешницы привариваются задние вертикальные стойки и задняя третья длинная балка. На этом этапе необходимо своими руками аккуратно проверить точность взаимного расположения вертикальных стоек и при необходимости подогнуть с помощью несильных ударов легким молотком.

    На завершающем этапе приваривают остальные вертикальные стойки и элементы жесткости. В результате получили раму, изображенную на фото.

    Доводочные работы металлического верстака

    На следующем этапе к раме приваривают усиливающий уголок для сборки столешницы. Перед укладкой доски обрабатывают огнестойким составом. Обычно проведение сварочных работ на слесарном верстаке не принято, но пропитка гарантирует и страхует от случайного воспламенения от искр или открытого огня.

    Поверх уложенной доски монтируется металлический лист. К вертикальным стойкам верстака с помощью болтов крепится фанерный щит, который будет использоваться для разнообразного инструмента.

    Боковые стенки рамы и левая тумба зашиваются фанерными щитами, правая тумба получает три деревянных ящика большой вместимости. При желании их довольно просто сделать собственными руками или заменить обычными металлическими коробками.

    Хороший слесарный верстак требует применения лакокрасочных материалов для защиты металлической основы. Первым слоем наносится грунт, вторым эмаль, стойкая к ударам и воздействию смазок и масел. Стальной лист, закрывающий доски столешницы зачастую не покрывают краской, а после обработки преобразователем ржавчины полируют и натирают защитной восковой мастикой.

    Самыми проблемными, с точки зрения нагрузок, принято считать места установки слесарных тисков, набора для резки, сварки и клепки стальных конструкций. Чаще всего их удобнее расположить на левом или правом краю слесарного верстака. Место должно быть удобным и безопасным для работы.

    Следующим шагом в доводке слесарного верстака считается организация правильного освещения. Для этого используют два раздельных источника света. Первый используется для общего освещения всей поверхности верстака, второй светильник, как правило, точечный переносной источник света, позволяющий выполнять слесарные работы с любыми, самыми мелкими деталями.

    Ряд профессионалов рекомендует дополнительно утяжелить верстак всем, что есть под рукой. Несмотря на солидный вес металлической конструкции верстака, потребуется загрузить нижние отделы – полки и ящики верстака наиболее тяжелыми деталями, инструментом и материалами. Это увеличит инертность слесарного верстака и снизит расположение центра тяжести всей металлической конструкции.

    Полки и ящики слесарного верстака можно оформить и построить в виде открытых полок, это упростит поиск любых нужных инструментов и материалов. При этом специальные дверцы или шторы в конструкции металлического верстака не используются.

    В качестве альтернативного решения можно предложить закрепить опорные поверхности металлических стоек верстака на бетонном основании с помощью четырех анкерных болтов, заделанных в пол гаража.

    Заключение

    Пускай не вводит никого в заблуждение готовая конструкция слесарного верстака из металла. Очень часто энтузиасты находят немало новых замечательных идей по усовершенствованию конструкции слесарного металлического стола и с удовольствием их внедряют. По-настоящему универсальной и удобной конструкция слесарного верстака становится после четырех - пяти переделок. В таких вариантах появляются специальные места креплений для настольных станков, сварочного, слесарного и паяльного оборудования, систем вытяжки газов.

    • Глубинный вибратор для бетона

    • Вибратор для бетона своими руками

    • Бур тисэ своими руками

    • Инструменты для штукатурки стен

    xn--b1aafeqcbxpcbxdjdebh.xn--p1ai

    Верстак слесарный своими руками чертежи

    Верстак слесарный своими руками, чертежи конструкции многофункционального стола предназначенного для удобной обработки деталей и проведения любых видов работ, который можно оснастить различными вспомогательными устройствами и приспособлениями.

    Верстак изображен на рисунке в разрезе, состоит из следующих элементов:

    1. Каркас.
    2. Деревянное основание.
    3. Металлический настил.
    4. Защитная рамка.
    5. Верхняя полка.
    6. Средняя полка.
    7. Нижняя полка.
    8. Задняя стенка.
    9. Боковая стенка.
    10. Дверка.
    11. Выдвижной ящик.

    КАРКАС

    Изготавливается из:

    равнополочных металлических уголков:

    • 35…50х35…50х5 (станина)
    • 20…25х20…25х3 (направляющие выдвижных ящиков)

    листового металла
    • 3…5х67х67 (пятки ножек станины)

    СТОЛЕШНИЦА

    Состоит из трех элементов:

    • деревянное основание (наборные обрезные доски 50…60х100х700)
    • настил (листовой металл 2…3х700х1700)
    • рамка (металлический уголок 20…30х20…30х3)

    ПОЛКИ

    Верхняя – выполнена из наборных обрезных досок 20…25х10х700 (мм).
    Средняя и нижняя – вырезаны из влагостойкой фанеры 8…10х695х540 (мм).

    СТЕНКИ

    Вырезаны из листового металла толщиной 2…3 (мм)

    ЯЩИК

    В целях безопасности необходимо знать:

    Для обеспечения максимальной устойчивости, каркас жестко фиксируется к полу.
    Углы столешницы должны быть сглажены.
    Вибрирующее оборудование устанавливается на виброгасящие прокладки.
    Рабочее место регулярно убирается.

    Заказать чертеж


    Поделитесь с друзьями!

    chertegnik.ru

    Металлический верстак своими руками | Строительный портал

    Если мужчина любит работать руками, то ему не обойтись без слесарного верстака, поэтому любой мастер мечтает сделать металлический верстак своими руками. Обычно его устанавливают в гараже, подсобном помещении или на даче. Сам верстак изготавливается в виде столешницы на металлическом каркасе. Это крупное изделие может стать настоящим достижением в самостоятельном изготовлении инструментов. Если вы хорошо владеете инструментами, а также обладаете смекалкой и терпением, то легко справитесь с этой задачей.

    Содержание:

    1. Понятие металлического верстака
    2. Конструкция и принцип работы
    3. Выбор металлического верстака
    4. Чертеж металлического верстака
    5. Подготовка к работе
    6. Изготовление металлического верстака
    7. Верстак под «письменный стол»
    8. Советы по эксплуатации верстака

    Понятие металлического верстака

    Верстаком называют тяжелый прочный стол, на котором может обрабатываться металл или дерево. Этот инструмент был изобретен в Германии для облегчения работы в мастерских. Конструкция верстака может быть самой разной, это зависит от индивидуального вкуса и характера выполняемой работы, изготовленной из дерева или металла. С помощью металлического верстака проводят слесарные, монтажные и электротехнические работы в цехах, ремонтных мастерских и на станциях техобслуживания.

    Необходимо знать, что верстаки могут быть слесарными и столярными. Столярные верстаки изготавливаются проще, но могут работать только с деревянными деталями. У столярного варианта крышка сделана из дерева или обработана линолеумом. Если вы попытаетесь обработать металлическую деталь на столярном верстаке, его покрытие будет быстро впитывать масло, а металлическая стружка будет постоянно там застревать. Столярные верстаки изготовлены из дерева, поэтому являются не такими устойчивыми, как металлические.

    Для гаража обычно используется слесарный верстак, на котором можно работать и с металлическими деталями. Стол, предназначенный для таких работ, имеет металлическую крышку. Металлический верстак может обрабатывать и деревянные заготовки, поэтому является своего рода универсальным, чего нельзя сказать о столярном. При работе с металлом важна устойчивость конструкции, поскольку для его обработки затрачиваются значительные усилия, которые создают большое давление на столешницу.

    Металлические верстаки могут быть одноместными и многоместными. Одноместные столы предназначаются для одного человека, на многоместных могут работать несколько человек одновременно. Многоместный вариант удобно использовать в школьных мастерских, но не на производстве. Один мастер может выполнять точную работу, а другой в это время что-то пилить, поэтому устойчивость и результат работы могут нарушиться. Верстак должен хорошо подбираться под мастера. В этом случае работа будет выполнена профессионально.

    Конструкция и принцип работы

    Классический металлический верстак имеет стол, крышку и подверстачье, которое обычно изготавливается из мягкой древесины. Слесарный верстак имеет прочный металлический каркас и крышку, которая наделена трехсторонними бортами. Металлические столы делаются из толстого листа фанеры или МДФ, что дополнительно покрываются стальным листом. Столешница металлического верстака острых углов не имеет, что предотвращает возникновение травм слесаря по неосторожности.

    Ящики металлического верстака для хранения крупного инвентаря, что расположены под столешницей, оснащаются направляющими, которые предотвращают их случайное падение. Также такие рабочие столы могут быть оборудованы защитным экраном, который представляет из себя плоский щит, что прикреплен к задней стенке стола. Он предотвращает загрязнение стены и позволяет расположить в непосредственной близости от собственного рабочего места необходимые инструменты.

    Ножки отличаются большой площадью поверхности и высокой прочностью, они дополнительно скрепляются в нижней части между собой. В местах соединения может располагаться полочка для хранения разных комплектующих, лаков, материалов и крупных инструментов. Как правило, металлический верстак оборудуется двумя тисками, специальным приспособлением для упора и зажимным винтом.

    Сегодня применяются верстаки со специальными отверстиями в столешнице, которые предназначены для различных упоров и струбцин. Также для содержания инструментов предусмотрены на рабочем столе разные отсеки и полки. Столы дополнительно укомплектовываются таким оборудованием, как перфорированные панели, лампы дневного света, розетки, держатели для инструмента.

    Металлические верстаки могут работать с железом и деревом. Они выполняют различные операции - шлифовка, распилка, обточка, резка и т.д. На обычном столе не поместиться столько инструментов, к тому же он должен быть очень прочным, и не получиться отогнуть лист железа. Для этого и нужны металлические верстаки, которые изготавливаются из высококачественной стали.

    Верстак с экраном и тумбочками сможет хранить различные отвертки, ключи, разные карандаши, чертежи, наждачную бумагу, молотки, гвозди, мелкие детали и т.д. Такое приспособление очень удобно для работы, оно позволяет мастеру очень точно выполнить свою работу, не затрачивая больших усилий. Именно поэтому многие мастера принимают решение изготовить его самостоятельно.


    Выбор металлического верстака

    При покупке металлического верстака необходимо пользоваться некими рекомендациями. Неоспоримым достоинством современных верстаков считается возможность быстрой сборки-разборки, потому что в этом случае перевозка и установка металлических верстаков требует минимальных затрат и усилий, благодаря чему уменьшаются расходы на приобретение необходимого вам оборудования.

    Главной частью в конструкции верстака является крышка, куда устанавливаются тиски. Не забывайте, что тиски могут монтироваться поперек и вдоль верстачной доски, что позволяет совершать манипуляции с изделиями в обоих направлениях. Чем большей будет толщина крышки, тем комфортнее и удобнее металлический верстак будет в работе. Среднее значение толщины чаще всего составляет 60 - 70 миллиметров.

    Помните, что различные модели металлических верстаков имеют столешницу разной прочности. Некоторые верстаки рассчитаны на нагрузки до 200 килограмм, другие - на нагрузку до 300 килограмм, остальные способны выдерживать до 700 килограмм. Подбирать модель принято, исходя из эргономики и наличия свободного пространства. После этого стоит определиться с желаемым количеством тумб, которые подходят по функционалу под ваш верстак.

    Металлический верстак под собой может быть оборудован по-разному, это только на усмотрение покупателя. Там могут располагаться всевозможные шкафчики для содержания инструментов. Однако запомните, что такие шкафчики при этом придают рабочей поверхности ещё большую устойчивость, так как наполняют пространство под верстаком. Далее можно подумать о приобретении дополнительных устройств для верстака, экрана, держателей для инструментов, лотков, или же поинтересоваться, как сделать металлический верстак.


    Чертеж металлического верстака

    Прежде чем приступать к изготовлению металлического верстака в домашних условиях, необходимо сделать его чертеж и точно рассчитать размеры всех заготовок конструкции - столешницы, ножек и полочек. Для начала необходимо определиться с высотой. Для этого руки опускаются вниз, а ладони располагаются параллельно полу. Расстояние между ладонями и полом будет высотой рабочего места.

    Также необходимо просчитать габариты металлического верстака. Стоит отметить, что чем длиннее столешница, тем удобнее на ней работать. Для крышки стола будет достаточно ширины примерно в 50-60 сантиметров, а длины в 1,5 метра. Столешницу можно изготовить из листовой стали или дерева, которое в последствие оббивается металлом.

    Каркас можно сделать из металлических уголков или профильной трубы. Не забудьте предусмотреть дополнительные поперечины между ножками для надежности. Вместо распорок вы можете соорудить удобную полочку внизу, на которой можно размещать лаки, различные инструменты, краски и детали. Учтите, что хороший верстак должен держаться очень прочно, поэтому заранее продумайте способ крепления ножек к полу.

    Не забывайте про источники света и розетки, которые должны находиться рядом с металлическим верстаком. После этого можно рассчитать необходимое количество материала и приступить к изготовлению металлического верстака. Многие мастера пренебрегают этим этапом и подгоняют детали друг к другу уже в процессе работы.

    Но такой подход является непрофессиональным, ведь именно на стадии проектирования вы можете окинуть взглядом всю конструкцию и немного изменить ее. Постарайтесь сделать все аккуратно, точно подгоняйте и шлифуйте детали, хорошо обрабатывайте острые металлические края. В этом случае верстак будет работать долго и слаженно.

    Подготовка к работе

    Внимательно окиньте взглядом свой чертеж металлического верстака и еще раз убедитесь, что вас полностью устраивает намеченный вариант. Точно продумайте размер инструмента, чтобы он вмещался на рабочей площади. Конечно, большой верстак гораздо удобнее, но при маленькой площади подойдет небольшая столешница с одной полочкой.

    Делать металлический верстак без полок крайне опрометчиво - вам все равно придется куда-то класть инструменты. Современные верстаки обладают защитным экраном, который обычно расположен в задней части рабочего стола. На защитном экране можно сделать держатели, которые будут хранить разные приборы. Если вы хотите сделать ящики, они должны быть оборудованы специальными механизмами, которые позволят ящичкам выдвинуться полностью.

    Чтобы конструкция прочно держалась, рекомендуется делать ее из металла, для нарезания которого обычно используется болгарка. Для изготовления каркаса можно задействовать металлические уголки с толщиной в 3 сантиметра и размером 40х40 или металлические профили с сечением 30х50 миллиметров. Также понадобится металлическая полоса для крепления рабочего стола к основному каркасу.

    Для изготовления столешницы можно использовать сухие доски толщиной в пятьдесят миллиметров и шириной в сто или сто пятьдесят миллиметров. Они также пригодятся для установки ниш, в которых могут размещаться инструменты. Столешницы могут оббиваться металлическими листами, а могут полностью из них выполняться. Полностью металлические верстаки являются более надежными, за счет толстого листа, который выдерживает самые сильные удары и не деформируется.

    Заранее приготовьте оцинкованный металл толщиной в 2 миллиметра, это необходимо для покрытия дерева на рабочем столе. Полосы того же металла пригодятся для создания бортиков, которые будут защищать от искр при работе с металлом. Длина одной полосы должна совпадать с длиной рабочего места, а длина двух остальных - с шириной.

    Изготовление металлического верстака

    Для будущего каркаса металлического верстака необходимо нарезать детали по нужному размеру и соединить их между собой при помощи сварки. Если вы не собираетесь устанавливать дополнительные полки, укрепите конструкцию ребрами жесткости из того же уголка. Их следует приварить на высоте десяти сантиметров от пола и десяти сантиметров вниз от столешницы. Не забудьте сделать то же самое в центре будущего рабочего стола. Чтобы каркас был более устойчивым, на будущие ножки металлического верстака своими руками приварите квадратные металлические пластины.

    Когда вы соберете основную конструкцию, можете приступать к созданию каркаса рабочего стола. Из металлических уголков 50х50 необходимо сварить каркас, длина которого должна быть на двадцать сантиметров больше размеров конструкции. Это необходимо для закрепления тисков. После этого в месте крепления рабочего стола на основную конструкцию инструмента навариваются полосы из металла, а на них - конструкция из уголков. Также к конструкции привариваются защитные экраны.

    В прикрепленной столешнице и уголке (который закреплен для жесткости на каркасе) необходимо просверлить отверстия, к которым будут крепиться доски. Обычно они фиксируются саморезами с потайной шайбой. Далее столешница покрывается листовым металлом, который также закрепляется саморезами по заранее просверленным отверстиям. Вы можете покрасить полочки или обработать их огнебиозащитным составом.

    Для удобной работы деталь необходимо жестко зафиксировать. Для этого можно использовать тиски, которые состоят из двух параллельных губок и фиксируют все обрабатываемые элементы. При зажиме губок фиксируется деталь. Зажим можно регулировать при помощи винта, вращение которого обеспечивается длинным удобным рычагом.

    Для металлического верстака необходимо сделать тиски из металла. Помните, что тиски должны очень надежно прикручиваться к столу, поэтому во время работы следите за прочностью соединения. Если верстак достаточно большой, на нем можно закрепить двое тисков. Одни закрепляются с правого торца инструмента, а другие - в левом углу передней части стола.

    Чтобы не столкнуться с ржавчиной верстака и продлить срок его использования, конструкцию можно обработать специальной краской по металлу, которая сможет защитить инструмент от коррозии. Мы надеемся, что эти простые рекомендации помогут вам создать удобный и качественный верстак!

    Верстак под «письменный стол»

    Чтобы верстак был устойчивым и выдерживал сравнительно большие нагрузки, его делают с прочным массивным основанием, которое называется подверстачье. Если ваше помещение слишком маленькое, вы можете изготовить верстак упрощенной конструкции, сделать его чуть меньше или приспособить под старый хозяйственный стол.

    Очень часто маскируется металлический верстак под стол с откидной столешницей, которая закрывает верх верстака. В этом случае тумбочки стола можно использовать для хранения инструментов. Но обычную конструкцию стола нужно упрочнить, чтобы инструмент мог выдерживать большие нагрузки. Большинство столов имеют толщину около 18-25 миллиметров, поэтому на них невозможно работать с массивными деталями.

    В этом случае на столешницу наклеивается дополнительная плита, чтобы она выступала за края рабочего стола примерно на 50 сантиметров. Это позволит закрепить на ней струбцины, тиски и прочие приспособления. При необходимости можно укрепить ножки стола с внешней или внутренней стороны. Для этого можно воспользоваться деревянными планками или металлическими уголками.

    Стол имеет свойство расшатываться со временем, поэтому его лучше поставить в угол и прикрепить к полу или к стене. Это можно сделать при помощи металлических уголков. При работе может создаваться шум, поэтому под ножки можно положить войлок или другой мягкий материал, чтобы не беспокоить соседей, если вы работаете в домашних условиях. Изготовить верстак из письменного стола можно, но учтите, что для работы с массивными деталями его придется хорошо укрепить, поэтому гораздо проще сделать металлический верстак заново.

    Советы по эксплуатации верстака

    Использование металлического верстака в домашних условиях связано с некими особенностями, которые касаются выполнения техники безопасности и бережного ухода за таким инструментом. При эксплуатации стола следуйте ниже изложенным правилам:

    1. Перед началом работы обязательно ознакомьтесь с правилами техники безопасности. Найдите и прочитайте инструкцию по применению используемых вами инструментов. Если вы будете правильно пользоваться инструментом, то сможете обезопасить себя от травматизма и сохранить верстак в исправности. Если вы никогда не пользовались металлическим верстаком, посмотрите, как это делают опытные специалисты.
    2. Вы уже знаете, что существуют различные виды верстаков, поэтому многое будет зависеть от предназначения инструмента. Помните, что не стоит обрабатывать металлические заготовки на деревянном верстаке, поскольку это может повлечь за собой печальные последствия. Для этой цели вы и изготовили металлический верстак.
    3. При работе с верстаком обязательно используйте тиски, которые смогут хорошо закреплять деталь с двух сторон. Как правило, тиски на передней части стола передвигаются, а задние остаются неподвижными.
    4. При работе с инструментом обязательно используйте необходимое крепление, для этого можно использовать даже специальное приспособление. Металлический верстак должен иметь прочную основу, поскольку ремонтируемые конструкции могут быть очень тяжелыми - до 500 килограмм.
    5. В каждом верстаке должны быть тумбочки, которые помогут сохранить порядок на рабочем месте. Существуют верстаки с регулировкой высоты стола, что позволит выполнять работу более качественно. Сбоку верстака можно установить карман для мусора, который поможет сохранить чистоту в мастерской.
    6. После окончания работ не забудьте хорошо прибрать рабочее место. Чтобы избежать замыкания в электропроводке, все электроприборы должны быть выключены. Перед началом работы также следует очистить поверхность верстака от пыли и грязи. Следите, чтобы на инструмент не попадала вода, клей или другие элементы.
    7. Винты следует заворачивать полностью, но без чрезмерного нажима. Если конструкция неустойчива, необходимо заново укрепить ее.

    Таким образом, каждый мастер, мечтающий о собственной мастерской, может установить там специальную мебель, которая будет предназначаться для работы и инструментов. Одним из наиболее важных предметов мебели является верстак. В магазинах представлен большой выбор различных по цене металлических верстаков, но вы можете сделать его и своими руками. Такой подход создаст для вас максимально удобное рабочее место, работать на котором будет легко и комфортно.


    strport.ru

    Как изготовить верстак в гараж своими руками

    Слесарный верстак для гаража своими руками

    Самодельный верстак в гараж – рабочий стол для выполнения многочисленных слесарных операций, электромеханических и монтажных работ. Для удобства хранения инструментов и мелких деталей в конструкции имеются ящички и полочки.

    В статье предлагается познакомиться с видами верстаков, как построить верстак в гараж.

    Какие бывают виды верстаков

    В гараже обычно устанавливаются три вида верстаков:

    • Для обработки металла или слесарный.
    • Для обработки дерева или столярный.
    • Универсальный — для всех видов работ в гараже.

    Изделия отличаются материалом для изготовления столешниц. Для слесарных работ она выполняется из металла, иначе, машинное масло, пролитое на деревянные поверхности, оставит масляные следы.

    К тому же обработка металлических изделий производится прикладыванием больших усилий и использованием достаточно острых инструментов, что может навести дереву вред.

    Столярные верстаки для гаража своими руками служат для обработки деталей из дерева, их можно изготавливать меньшей прочности, а значит и цена их будет ниже. Крышка для таких моделей может быть из дерева или обтянута линолеумом.

    Лучший вариант для автолюбителя — универсальный верстак своими руками для гаража. Преимуществом таких изделий является разная комплектация полок и ящичков, для содержания всевозможных инструментов, для работы слесаря или плотника.

    Отличный внешний вид гарантирует надежное покрытие поверхности порошковым материалом, как показано на фото, на длительный срок.

    Самодельный верстак для гаража

    Как изготовить металлический верстак

    Перед тем, как построить верстак в гараже необходимо приобрести такой инструмент:

    • Болгарку с кругом и шлифовальным диском.
    • Аппарат для сварки с электродами.
    • Спецодежду и приспособления для защиты от сварки.
    • Строительный уровень.
    • Рулетку.
    • Шуруповерт.
    • Электрический лобзик для раскраивания фанеры.
    • Электрическая дрель.

    Материалы для работы:

    • Равносторонние профильные уголки 50х4, длиной 6,4 метра и 40х4, длиной 6,75 метра.
    • Прямоугольная труба 40х60, с толщиной стенки 2 миллиметра, длиной 24 метра.
    • Полоса стальная 40х4, длиной 8 метров.
    • Лист стальной, толщиной два миллиметра, размеров 2,2х0,75 метров для изготовления столешницы.
    • Доски для столешницы, толщиной 50 миллиметров.
    • Фанерные листы для ящиков и стенок стола, толщиной 15 миллиметров.
    • Для ящиков стола направляющие.
    • Шурупы.
    • Саморезы по металлу.
    • Анкера.
    • Краска по металлу и дереву.

    Совет: Верстак из таких материалов будет изготовлен размерами: стол – длина 220 сантиметров, ширина -75 сантиметров. В ней можно разместить двое тисков на концах стола, наждак и прочий инструмент.

    Порядок изготовления верстака своими руками:

    • Раскраивается имеющийся материал.

    Для изготовления каркаса берется профильная труба, для ребер жесткости – уголок, из которого формируется каркас верстака и делается окантовка столешницы.

    Из стальной полосы будут делаться направляющие для боковых панелей. Из нее изготавливаются и кронштейны для фиксации ящиков и фанеры. Для ящиков берется фанера.

    • Сборка и сварка каркаса для верстака:
    1. сваривается из двух труб длиной 2,2 метра и двух труб по 0,75 метров каркас столешницы;
    2. по краям верстака привариваются четыре боковые ножки длиной 0,9 метра;
    3. между ними устанавливаются перемычки, для жесткости конструкции;
    4. собирается конструкция для ящиков из труб и приваривается к столешнице;
    5. их каркасы усиливаются ребрами жесткости.
    • Сборка каркаса для столешницы. Для этого берутся два уголка по 2,2 метра и два по 0,75 метра и свариваются полками вверх. Через 40 сантиметров привариваются ребра жесткости для конструкции;
    • Каркас для устройства укладывается на трубы каркаса верстака и приваривается.
    • Собирается обрешетка панели для инструмента из одного уголка длиной 2,2 метра и четырех по 0,95 метра. Два из них фиксируются по бокам и два посередине конструкции. Панель для крепления инструмента приваривается к столешнице.
    • Для того чтобы верстак своими руками в гараж имел хорошую устойчивость привариваются полоски металла, которые будут служить ребрами жесткости. Как их ставить хорошо показывает видео.
    • Изготавливаются ящики на самодельные верстаки для гаража. Для этого из фанеры нарезаются заготовки и скручиваются шурупами.

    Совет: Количество ящиков выбирается от желания владельца изделия. Их можно разместить с двух сторон или с одной ящики, а с другой открытые полки.

    • Устанавливаются направляющие для ящиков, как показано на фото.

    Общий вид металлического каркаса верстака

    • Укладываются доски на каркас столешницы.

    Совет: Доски следует брать длиной 2,19 метра и шириной 245 миллиметров. Но если их нет, заготовки укладываются поперек по 740 миллиметров длиной. Перед укладкой досок, их следует обработать антисептическим средством, что убережет материал от гниения.

    • Верстаки самодельные для гаража из металла красятся. Это предотвратит образование коррозии. Особенное внимание следует уделить сварным швам. Их нужно хорошо зачистить шлифовальной машинкой.
    • Крепится верхний лист столешницы саморезами к деревянным доскам.
    • Устанавливаются ящики.
    • Крепится фанера на боковые стенки, щит под столом, полки.

    Как установить тиски на слесарный верстак

    Тиски – необходимый атрибут верстака слесарного.

    Совет: Крепить их из-за большого веса непосредственно к столешнице не следует. Между металлом на столе и тисками нужно положить металлическую прокладку один миллиметр толщиной.

    В прокладке сверлятся отверстия для анкерных болтов. Такие же отверстия просверливаются и в столешнице. Конструкция фиксируется анкерными болтами.

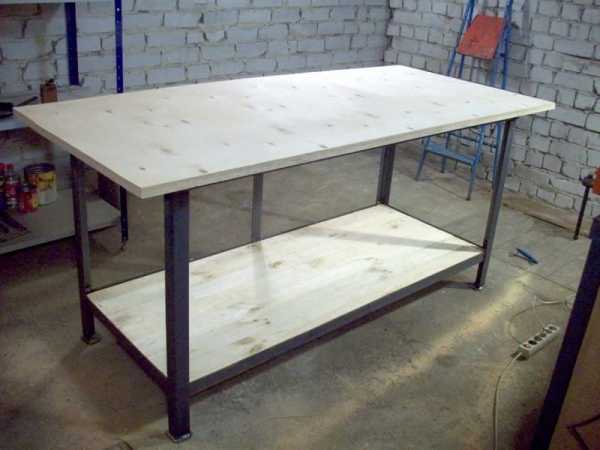

    Готовый самодельный слесарный верстак для гаража

    Какие требования предъявляются по технике безопасности к верстаку:

    • Конструкция должна обладать устойчивостью, не раскачиваться, не сдвигаться с места при прикладывании к нему небольших усилий.
    • Организация рабочего места должна быть такой, чтобы ничего не мешало при работе.
    • Все углы и выступающие элементы должны быть закругленными без режущих кромок.
    • После окончания работы за верстаком рабочее место убирается от стружки, масла и других материалов.
    • Правильно изготовленный верстак может выдерживать нагрузку до 200 килограмм.

    Использование качественного верстака в своем гараже – залог удобного проведения работ для его владельца.

    1pogarazham.ru

    Слесарный верстак своими руками чертежи — studvesna73.ru

    Алгоритм действий

    Практические руководства всегда рекомендуют распределить свою работу на условные этапы. поэтому не будем отступать от данной традиции, и обозначим основной алгоритм действий :

    1. Создание конструкции верстака;
    2. Создание и обработка поверхности;
    3. Установка тисков и иного оборудования;
    4. Подводка электропитания.

    Когда заготовки подготовлены и обработаны, приступаем к сборке стола. Стянув и закрепив основу конструкции верстака, можно приступать к укреплению и обработке рабочей поверхности.

    Важно! Рабочая поверхность верстака не должна иметь шероховатостей и неровностей. Это гладкая и прочная плоскость, на которой в дальнейшем будут проводиться замеры и различные механические операции, поэтому рекомендуется обработка шлифмашинкой или наждачной бумагой.

    Толщина поверхности должна составлять 25-30 мм. что позволит выполнять самые различные операции. Если в качестве основы используется старый стол, то на его поверхности закрепляется новая столешница, имеющая небольшой напуск и без щелей. Напуск необходим для установки верстака и крепежа для электроинструмента.

    Установка тисков

    Подготовив, обработав и собрав конструкцию, приступаем к последнему этапу – установке тисков и иных приспособлений.

    Одним из важных вопросов будет освещение рабочего места, поэтому на рабочей поверхности следует выделить место для настольной лампы.

    Изготовить тиски самостоятельно достаточно сложно, но можно, однако лучше приобрести уже готовый вариант.

    У самодельных тисков можно насчитать с десяток недостатков, но если хочется попробовать свои силы в этом направлении, то следует запастись:

    Слесарный верстак с

    studvesna73.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
