Чертеж верстака слесарного: Чертеж слесарного верстака | Статьи компании KRONVUZ

Содержание

Чертеж слесарного верстака | Статьи компании KRONVUZ

Хороший слесарный верстак существенно облегчает работу, сводит к минимуму количество производственных травм, позволяет хранить и с легкостью находить необходимые детали и инструменты. Однако, как оказалось, приобрести качественный верстак или предварительно ознакомиться с габаритами конструкции очень и очень сложно.

Форумы просто пестрят запросами «верстак чертеж», «чертежи хорошего верстака» и прочими похожими формулировками. Многие производители делают из чертежей своей продукции чуть ли не коммерческую тайну, ограничиваясь лишь приблизительным указанием габаритных размеров в описании и невнятными картинками.

Но такой подход в какой-то мере является неуважением к их клиентам. Ведь для человека, который потом будет использовать их верстак в работе, не столько важны его общие размеры (в цехах обычно нет проблем со свободным местом), сколько конкретные параметры столешницы, ее высота, габаритные размеры тумбы, величина и количество ящиков.

На нашем же сайте клиенты могут не только посмотреть крупные, яркие фотографии предлагаемой продукции, ознакомиться не только со всеми техническими характеристиками продукции, но и с чертежами (с проставленными размерами) слесарных верстаков ГЕФЕСТ ВС и инструментальных тумб. Размеры ящиков, форма столешницы, конструкция ножек — все это можно без проблем выяснить перед покупкой.

Все представленные чертежи уникальны в своем роде. Они разработаны специалистами нашей компании с учетом всех нюансов, возникающих при работе. Так, столешницы не имеют острых углов, способных вызвать травмы при неосторожной работе. Особая конструкция ножек обеспечивает устойчивость и надежность верстака.

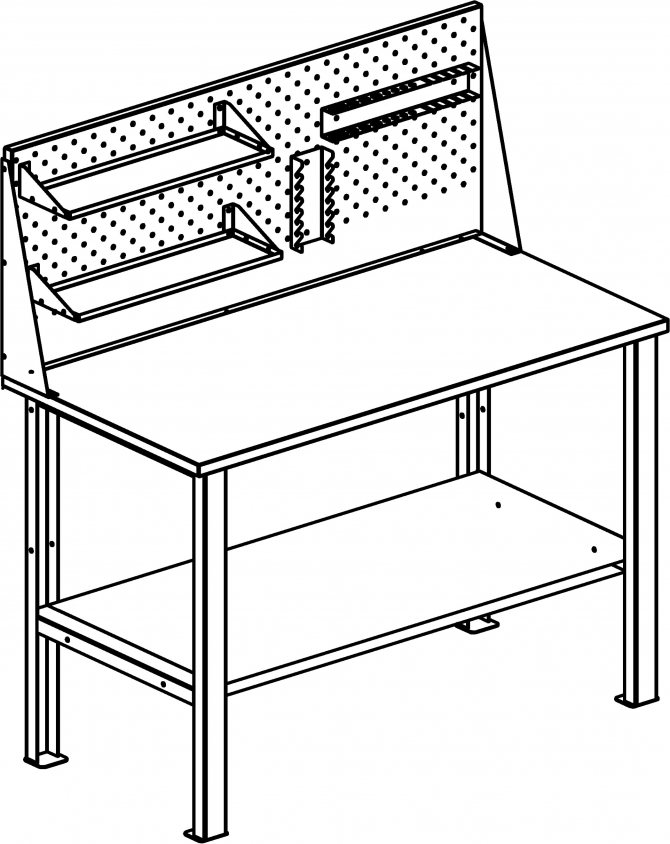

При работе на слесарном верстаке очень важно, чтобы все необходимые инструменты были под рукой. Особенно удобны в этом отношении конструкции, оснащенные защитными экранами с перфорацией или без, которые не только предохраняют стены от механических повреждений и загрязнения, но и позволяют расположить полки и держатели для инструментов.

Экраны с перфорацией в этом отношении уникальны, так как позволяют располагать инструмент в удобном порядке и изменять при необходимости расположение и количество полок просто перевешивая крючки.

Материал изготовления металлических верстаков

Но не только точные чертежи важны для создания качественного и удобного верстака. Не меньшее значение имеют и материалы, из которых он изготавливается. Так, столешницы наших изделий изготовлены из листовой пятимиллиметровой стали, способной выдерживать высокую распределенную нагрузку. Верстки окрашены особой экологичной порошковой краской, которая отличается повышенной устойчивостью к механическим воздействиям. Причем цвет своего будущего рабочего места может выбрать сам заказчик по каталогу RAL.

Поставляются наши слесарные верстаки в уже собранном виде, однако в дальнейшем сборно-разборная конструкция облегчает перевозку верстака, что позволяет эффективно использовать место в транспорте. Мы не боимся выкладывать чертежи нашей продукции в интернет. Ведь достичь такого же качества при изготовлении верстака своими руками или с помощью кустарных технологических приемов просто-напросто невозможно.

Как сделать верстак своими руками, чертежи, советы и видео пример

Для любого мастера важно иметь удобное рабочее место. Если вы в основном выполняете работы по обработке металла – необходим слесарный верстак.

Главное отличие от столярного – металлическая рабочая поверхность. Деревянный стол будет впитывать в себя технические жидкости, присутствующие при работе с металлическими запчастями, в мягкой поверхности дерева застревает металлическая стружка.

Промышленные варианты, предлагаемые в магазинах, отвечают требованиям эргономики, но на покупку придется потратить немало средств, и доставка стола отнимет дополнительных денег и сил.

К тому же, форма, размер и расположение элементов конструкции будет стандартным, что не всегда подходит для помещений, используемых домашним мастером.

Поэтому разумным выходом будет самодельный верстак. В ряде случаев при его изготовлении применяются материалы, имеющиеся у вас в наличии, что позволит сэкономить средства.

Если вы созрели на изготовление такого приспособления – значит, рабочий процесс в домашней мастерской налажен, имеется различное оборудование: сварочный аппарат, ручные инструменты для обработки металла.

При наличии элементарных слесарных навыков, надежный и удобный стол можно изготовить без привлечения оплачиваемых специалистов – это снова сэкономит ваши средства.

Устройство слесарного верстака

Несмотря на то, что вы сами определите, как должен выглядеть стол для работ по металлу, и какие компоненты вам необходимы, – надо знать, как правильно сделать слесарный верстак.

Как правильно изготовить слесарный верстак своими руками?

Существует два способа, как сделать верстак в плане проектирования.

По месту

В этом случае закрепляются ножки станины (можно элементарно вкопать их в землю), а остальные элементы конструкции раскраиваются и привариваются по ходу сборки. Как вариант – «пляска от стенки».

Базовый элемент закрепляется к стационарной стене, и от него строится вся конструкция. Преимущество этого способа в том, что при изготовлении можно оперативно поменять план конструкции. Например, при появлении новых материалов, или если в ходе сборки будут выявлены явные просчеты первоначального чертежа.

Так же, при строительстве «по месту» широко применяются имеющиеся в запасе материалы, что способствует экономии средств. Недостаток – отсутствие четкого плана может привести к созданию непродуманной конструкции.

По рассчитанному плану

В этом случае, чертежи слесарного верстака рассчитываются заранее, и материалы подбираются уже под проект.

Конструкция будет правильной, продуманной, но стоимость может быть несколько выше.

При такой сборке обязательно придется покупать материал, что приведет к удорожанию конструкции.

Какой будет метод изготовления – вы решаете сами, поскольку самодельный верстак так же индивидуален, как одежда или автомобиль.

Типовой чертеж слесарного верстака и пошаговая инструкцию по изготовлению

В разрезе видим основные элементы конструкции и материалы для ее изготовления.

Станина (1) выполнена из стального уголка со стороной 35 мм и толщиной 5 мм. Такие параметры обеспечат устойчивость и жесткость конструкции.

Рабочая поверхность представляет собой стальной лист (2) толщиной 2 мм, уложенный на столешницу, набранную из доски толщиной 50 мм. Материал должен быть сухой, иначе впоследствии можно получить искривление поверхности под металлом.

Не силовые элементы (3), такие, как обвязка стола и каркас для полок и ящиков, выполнен из уголка с размерами 20*20*3 мм. Силовая полка под основной поверхностью набирается из доски, в данном случае достаточно толщины 20 мм.

Для остальных полок применяется фанера толщиной 10 мм. Выдвижные ящики изготавливаем из стального листа 1,5-2 мм.

Чертеж станины:

На ее изготовление в соответствие с чертежом, потребуются материалы в следующем количестве:

Уголок стальной симметричный 35х35 мм толщиной 5 мм, 2 отрезка по 1710 мм, 2 отрезка по 710 мм, 4 отрезка по 1700 мм, 4 отрезка по 700 мм, 4 отрезка по 500 мм;
Уголок стальной симметричный для каркаса 20х20 мм толщиной 3 мм. 12 отрезков по 700 мм, 2 отрезка по 690 мм, 2 отрезка по 545 мм;
Пластина стальная 5 мм для оснований опорных ножек. 8 штук 67х67 мм.

Свариваем станину

По углам опорных металлических пластин сверлим отверстия. Кроме того, что сами пластины придадут устойчивости конструкции, можно закрепить в бетонном полу анкерные болты, и прикрутить верстак. Если подложка деревянная – крепим станину шурупами с шестигранной головкой «под ключ».

Перед установкой деревянных элементов, станина обрабатывается и покрывается защитной краской. Обработку сварных швов лучше всего производить шлифовальным кругом и болгаркой.

Собираем рабочую столешницу.

Важно! Доски перед началом сборки, необходимо пропитать огнеупорным составом. Если этого не сделать, во время работ со сварочным аппаратом или отрезным диском болгарки, возможно загорание столешницы. Этот же состав предотвратит появление жуков – короедов.

Для изготовления этого элемента понадобятся:

Уголок стальной симметричный 20х20 толщиной 3 мм.
2 отрезка по 1710 мм, 2 отрезка по 710 мм;
Доска подготовленная 50х100х700 мм в количестве 17 штук;
Стальной лист 2 мм 1705х705 мм.

После плотной укладки досок в уголковую раму основания, накрываем столешницу стальным листом и выравниваем, соблюдая одинаковое расстояние по всему периметру.

Затем по контуру крепим стальной уголок 20х20, который при помощи болтов с потайными головками прикручиваем к основанию. Таким образом, получается прочный виброустойчивый «сэндвич».

<em.Важно! Стальной лист нельзя растягивать, придавать ему вогнутую форму, нагревать участками перед укладкой. Чтобы не было деформации, и неплотного прилегания металла к доскам – его просто надо аккуратно уложить, желательно вчетвером. Это единственный момент в строительстве, когда без помощников не обойтись.

Изготавливаем полки. Для этого просто укладываем доску в рамку под столешницей и подготовленные фанерные листы. Можно прикрутить дерево к металлическим уголкам при помощи шурупов, однако под своей тяжестью полки и так будут крепко держаться.

Изготовление ящиков.

Стальные листы раскраиваем в соответствие с чертежом,

придаем форму при помощи гибочного приспособления, свариваем конструкцию по углам.

Устанавливаем ящики в подготовленные направляющие станины.

Эта конструктивная особенность вызывает споры среди мастеров. Одни считают, что центральная часть верстака должна быть свободной для ног оператора. Другие не согласны с потерей полезного объема. Поэтому обе конструкции имеют право на существование.

Полки можно оставить открытыми, или обшить их тонкой фанерой и сделать двери. Тогда внутрь шкафчиков не будет попадать мусор. При наличии свободного стального листа – обшивку можно сделать из него.

На столешницу устанавливаем навесные приспособления. Тиски, сверлильный станок, трубогибы, электрическое точило. Если инструментов много – оптимальным вариантом будет высверливание крепежных отверстий в местах установки.

Тогда вы сможете при необходимости установить или снять приспособление, вплоть до получения ровной и свободной поверхности. А храниться неиспользуемые инструменты могут на верхней полке.

Самодельный верстак готов, очень скоро вы оцените и удобство работы на нем, и оптимизацию хранения инструмента. Осталось закрепить на стене пластину для крепления инструмента – и конструкцию можно считать законченной.

Смотрите видео, как сделать самодельный верстак в домашних условиях из подручного материала, если есть желание и возможности.
