Изготовление деревянной лестницы своими руками: руководство

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

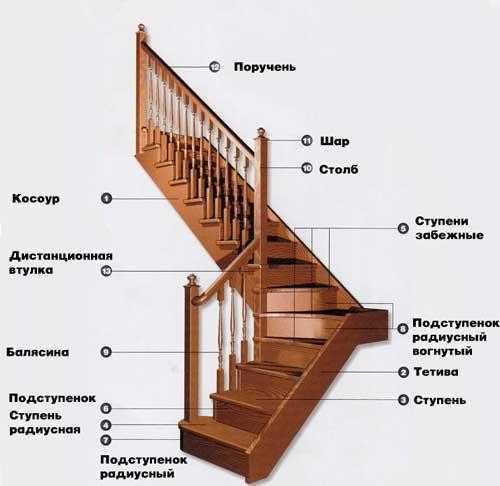

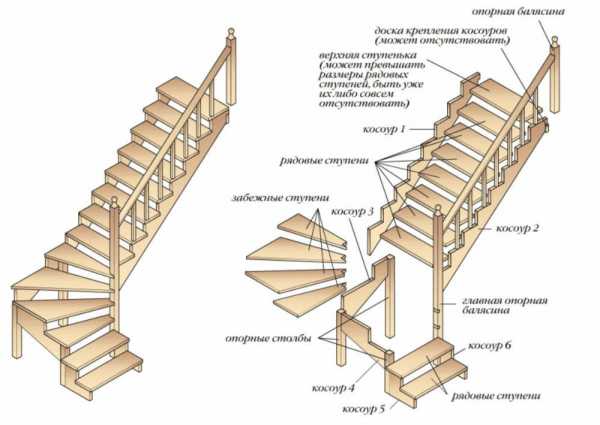

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

  • Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.

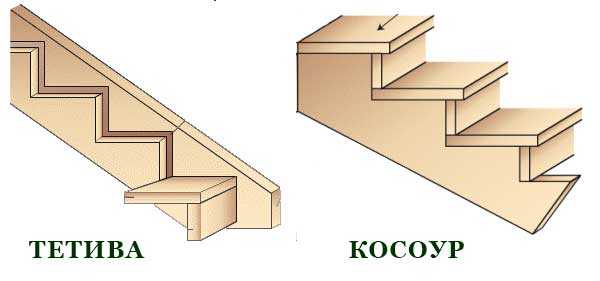

  • Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

  • Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
  • Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
  • Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.

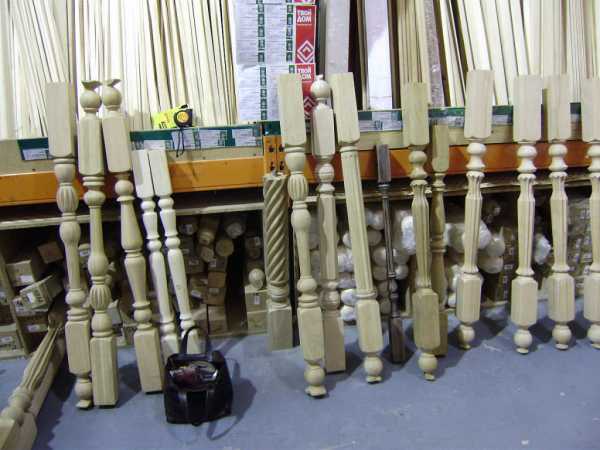

  • Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
  • Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
  • Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха).

Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

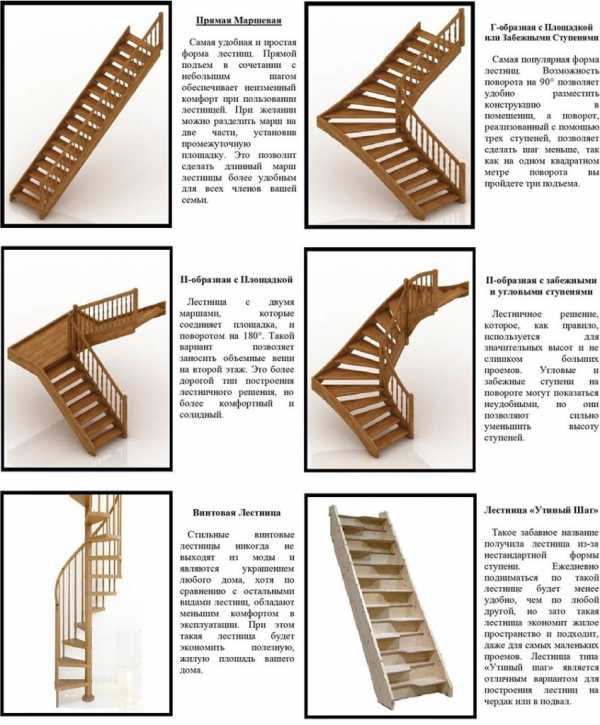

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

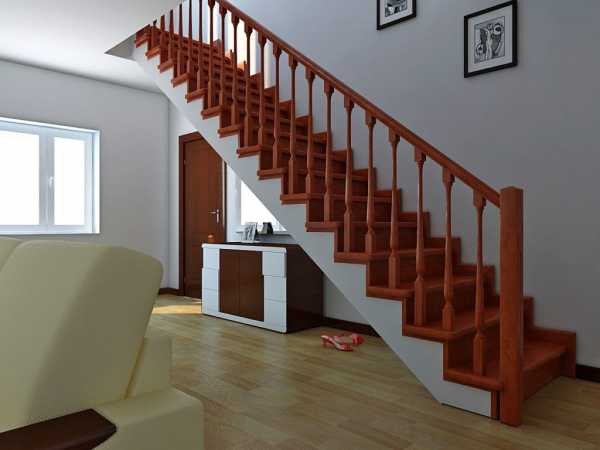

  1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
  2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.

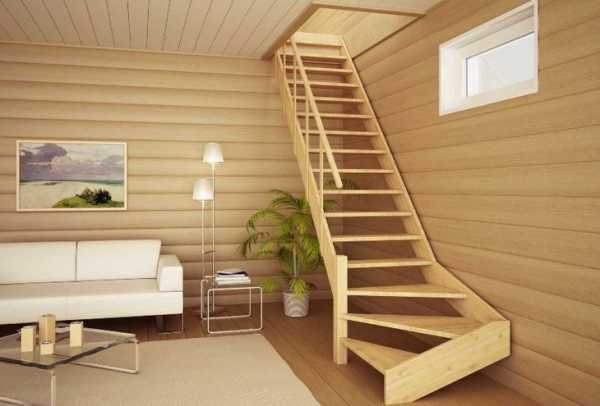

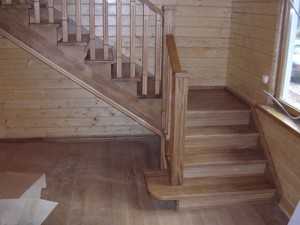

  3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
  4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
  5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
  6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
  7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

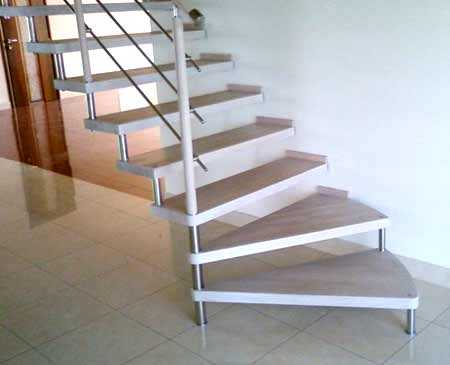

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

  • с консольным защемлением ступенек на внутреннем столбе;
  • с опорой ступенек на внутренний столб и периметральные стены;
  • с консольной опорой ступенек на обсадную трубу;
  • с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Виды конструкций

Перед тем как сделать деревянную лестницу, следует подобрать оптимальный вариант конструкции для своего помещения.

Существуют следующие популярные типы конструкций:

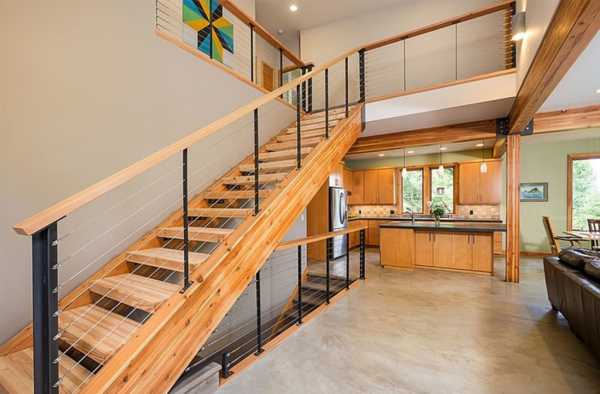

Самой простой является лестница прямой формы, которая обеспечивает прямолинейное перемещение по маршу.

Более подробно об этом читайте в статье о видах дизайна деревянных лестниц.

Изготовление деревянной лестницы своими руками с наглядной пошаговой инструкцией рассмотрим более детально. Процесс включает в себя два основных этапа: проектирование и монтаж.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка.

Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом



Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

Оптимальным считается уклон 23-36 градусов, но часто не получается соблюсти необходимый угол из-за малой площади помещения (чем более крутым будет уклон, тем меньше площади он будет занимать).

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

Выбор материала

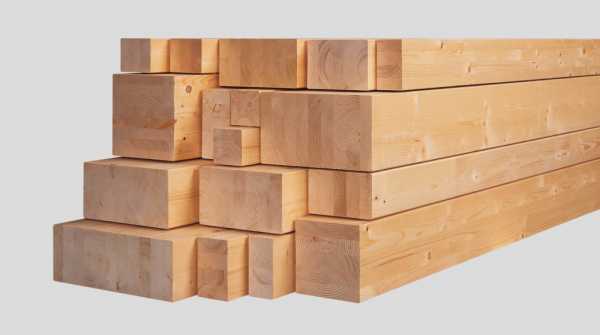

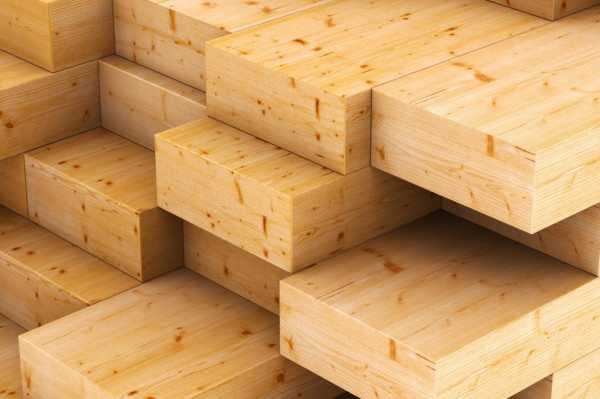

После того как выполнены все расчеты, нужно закупать материалы. Для этого потребуются доски разной длины и плотности: для ступенек толщина составляет 3-4 см; для подступенков – 2-2,5 см; для тетивы или косоура толщина равна 5 см, а высота – 150-250 мм. Поручни и балясины лучше купить готовые, так как для их производства потребуется токарный станок и брус размером 10х10, 15х15 см. Для фиксации комплектующих потребуются саморезы и гвозди, а также металлические уголки для усиления.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

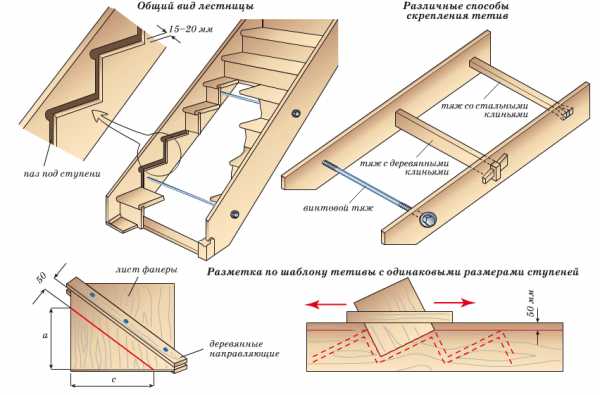

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

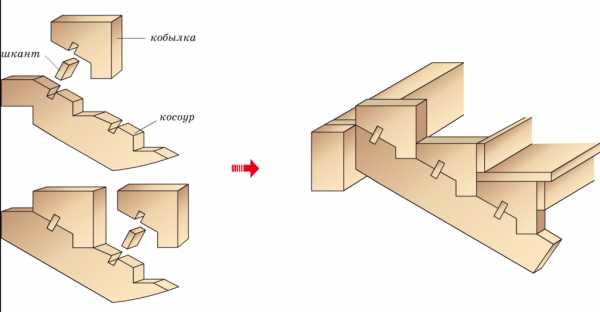

Разметка цельного косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

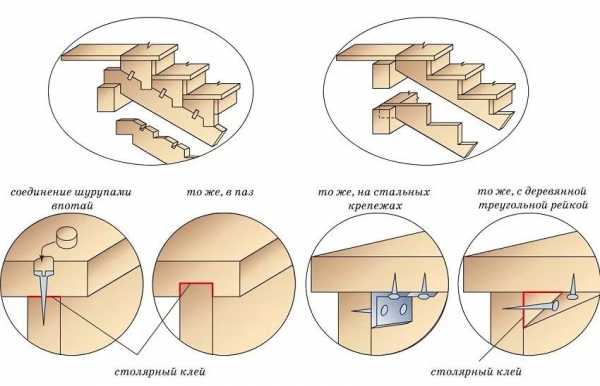

Способы установки ступеней на косоурВарианты крепления ступеней к тетиве



После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.Крепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

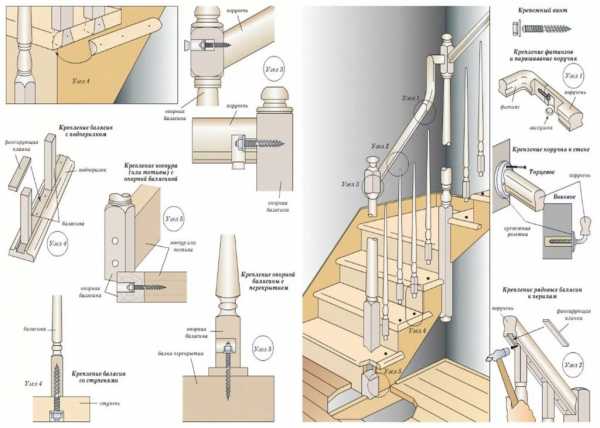

Схема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

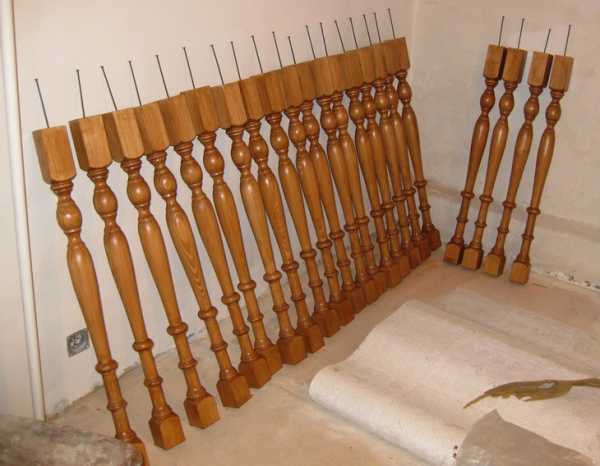

Крепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

Крепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.


domzastroika.ru

изготовление и расчет деревянной, как сделать на второй этаж, калькулятор

Конструкция должна отвечать всем требованиям, где главное — лестница должна быть комфортной и безопасной

Сегодня частные загородные дома строят в основном в два или три этажа. И чтобы подняться наверх, необходима лестница. Изготовление межэтажной лестницы задача не простая, требующая особых знаний и навыков. Нам нужна, не просто любая лестница, а конструкция, которая будет и красивой, и прочной, и безопасной. Такая лестница прослужит довольно долгое время.

Содержание материала:

Изготовление своими руками деревянных лестниц: чертежи и виды конструкций

Зачастую в загородных домах и на дачах лестницы делают из дерева. Древесина является экологически чистым продуктом и поэтому имеет широкое распространение в строительстве. Так же применяют металл, бетон, оргстекло, керамику и их всевозможные комбинации.

Изготовление своими руками деревянных лестниц, чертежи которых вы будете разрабатывать, требуют наличия определенных навыков.

Существует много видов и вариаций деревянных лестниц, причем каждая имеет свои особенности. Так же и учитывается пространство, где будет установлена лестница, оно может быть ограниченным или просторным.

Лестница может быть прямой или поворотной, а также сооружение может быть расположено возле стены или просто посредине комнаты

Виды лестниц, которые существуют в архитектуре:

  • Маршевые лестницы, наверно, самый распространенный вид, они могут быт одно или двух пролетными;
  • Лестницы винтовые – этот вариант удобным является в том случае, когда пространство ограничено;
  • Комбинированные лестницы – они состоят из двух или нескольких типов лестниц.

Перед тем, как выбрать ту или иную лестницу, нужно оценить свои возможности. Лучше всего для начала выбрать простую прямую лестницу, но из качественного и надежного материала. Определенную роль имеет пространство дома, чтобы после реконструкции, лестница не заняла большую половину дома. Для этого нужна своя схема. Нужно сначала сделать замеры и расчеты. А также, для изготовления лестничных конструкций самостоятельно, нужно иметь соответствующие инструменты, пиломатериал и опыт работы с деревом.

Как сделать деревянную лестницу: чертеж маршевой разновидности

Значительно проще своими руками смонтировать маршевую лестницу, чем винтовую или спиральную. Это простая прямая лестница, имеющая ступеньки, ведущие на второй этаж. Количество ступеней не должно превышать 10. Если это произошло, то лестницу разделяют и устанавливают между собой площадку. Она может быт: одномаршевая, двухмаршевая, трехмаршевая или многомаршевая. Такая лестница занимает большое пространство в доме. Чтобы сэкономить место сооружают изделие поворотного типа. Они могут быть с углом поворота на 90 градусов и называться четвертьоборотными, или же полуоборотными с поворотом на 180 градусов.

Как сделать лестницу деревянную, чертеж к ней, и проект? Это вопрос, который требует грамотного расчета количества ступеней, маршей, самой лестницы и занимающего ею пространства. Так же необходимо за ранее продумать дизайн и освещение лестницы.

Без чертежа выполнить построение лестницы не возможно, поскольку требуется знать все размеры конструкции: угол наклона, ширину, высоту изделия и количество ступеней

Это все возможно сделать при наличии материалов, из которого будет состоять ваша лестница и необходимого для работы инструмента. Но самое главное – это из каких деталей ваша лестница будет состоять.

Основные элементы, из которых состоит лестница:

  • Ступеньки;
  • Подступенки;
  • Косоур или тетива;
  • Перила;
  • Балясины;
  • Крепежные детали.

Нужно правильно рассчитать длину тетивы и косоура. Косоур или тетива – это наклонная несущая балка, на которую крепятся ступени.

Расчет деревянной лестницы с помощью онлайн-калькулятора

Все дома отличаются один от другого своей архитектурой, размером, планировкой. Поэтому одного шаблона для всех домов не может быть.

Расчет лестницы деревянной складывается из нескольких этапов, соединив которые воедино можно сделать необходимый чертеж с размерами. Чертеж к каждой лестнице составляется индивидуально.

Сделать безошибочный расчет лестницы, можно использовав уникальную программу – онлайн калькулятор. Эта программа, обрабатывая введенные данные, может предоставить любой проект лестницы и его 3D dwg модели. Чтобы лестница была комфортной, красивой и практичной в эксплуатации, а так же не была причиной травм, нужно соблюдать основные стандарты и правила.

Используя онлайн-калькулятор, можно получить чертеж, а с ним - точное количество материала, необходимое для строительства лестницы

Основные параметры при расчете:

  • Количество ступеней должно быть от 3 до 16 и оно должно быт нечетным;
  • Высота ступеней – от 12 до 20см., ширина – 23 – 25см.;
  • Уклон лестницы составляет 30 – 35 градусов, можно увеличить до 45 градусов;
  • Перила должны быть высотой не ниже 90см., а если у вас есть дети, то можно и увеличить высоту до 150см.

Многие владельцы хотят построить своими руками лестницу, чтобы при этом она соответствовала их вкусу, и была безопасна. И сделать это без лишней траты драгоценного времени. Для этого и существует такая программа, как калькулятор.

Разрабатываем чертеж деревянной лестницы на второй этаж

Сделать чертеж своими руками деревянной лестницы – это одно из самых разумных решений. Лестница должна использоваться как для хождения по ней, так и для переноса различных предметов. А для этого конструкция должна быть удобной и прочной.

Чертеж на второй этаж деревянной лестницы можно сделать, определив параметры лестничной клетки. То есть, пространство, которое вы сможете выделить под лестницу, ведущую на второй этаж.

Значительно облегчить работу при построении лестницы и не наделать грубых ошибок позволит наличие чертежа

Затем рисуем схему лестницы в разрезе. По этому чертежу определяется положение верхней и нижней ступени.

Главное, что нужно отметить на чертеже:

  • Угол уклона;
  • Расстояние верхнего яруса до перекрытий и пола;
  • Размеры проема;
  • Количество ступеней со всеми параметрами;
  • Количество маршей и размер площадки между ними.

Расчеты лестницы из дерева своими руками (видео)

Разрабатывать чертеж лестницы, которая ведет на второй этаж, необходимо вместе с составлением проекта и планировкой самого дома. Тогда ваша лестница отлично впишется в интерьер помещения, и будет соответствовать всем необходимым требованиям безопасности.

kitchenremont.ru

Чертеж и схема лестницы на второй этаж

Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.

Вернуться к оглавлению

Содержание материала

Виды конструкций, крепления — подбор материала

Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:

  1. Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
  2. Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.

    Пример чертежа поворотной лестницы с площадкой

  3. Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
  4. Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.
  5. Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.

Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:

  1. Больцовое. От немецкого «болты». Так выглядит больцовая лестница

    Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.

  2. Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
  3. Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.
  4. Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).

Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.

Вернуться к оглавлению

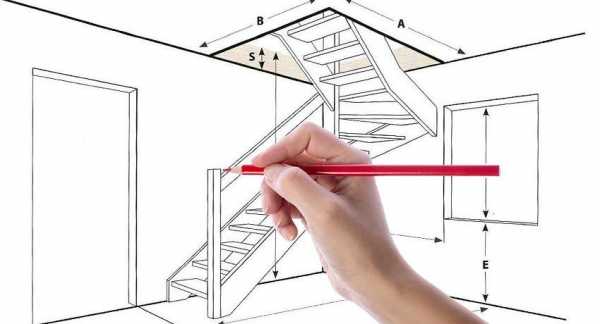

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

  1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
  2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
  3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

    Схема и чертеж лестницы с размерами по высоте и ширине

  4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

Чертеж лестницы на второй этажВернуться к оглавлению

Методы получения чертежа

Выделить можно несколько способов составления проектной документации:

  • Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
  • Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
  • Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам. Пример готового чертежа лестницы

    Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;

  • Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
  • Обращение к профессионалам. Такой способ считается самым дешевым. Потому что именно опыт и профессиональные навыки позволят выполнить грамотный расчет, чертеж лестницы с учетом особенностей интерьера. Представленная детализация и рекомендации по материалу смогут обеспечить эстетичность, надежность, долговечность, комфорт и безопасность готовой конструкции.

Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.

Вернуться к оглавлению

Основные формулы для расчета

Для получения дополнительных данных при составлении чертежа используют несколько основных формул.

  1. Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
  2. Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
  3. Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.

    Расчет габаритов ступеней лестницы

  4. Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
  5. Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.

Вернуться к оглавлению

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Прямые

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

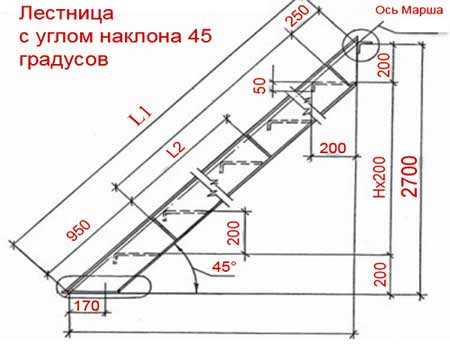

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

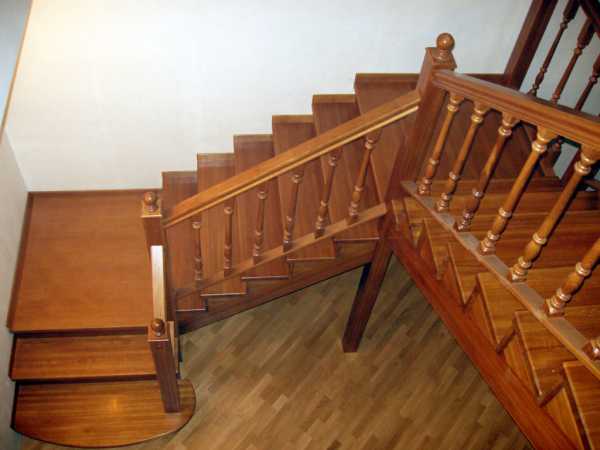

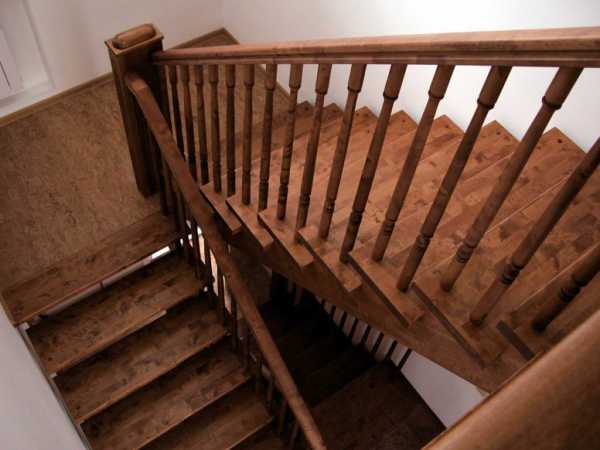

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.

Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

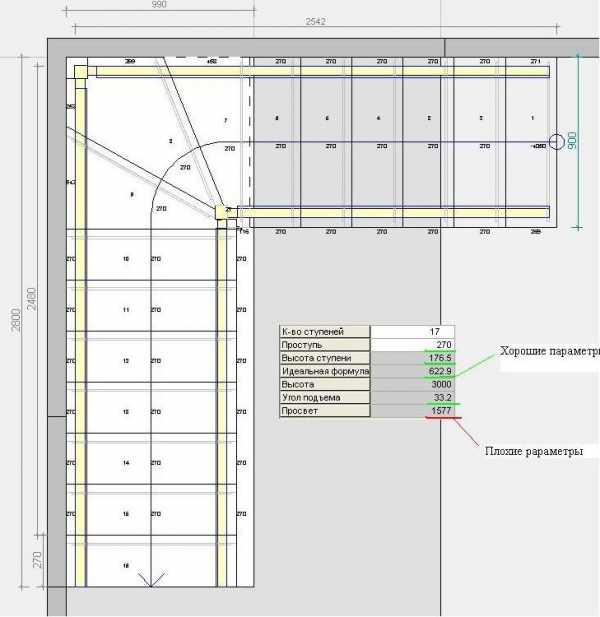

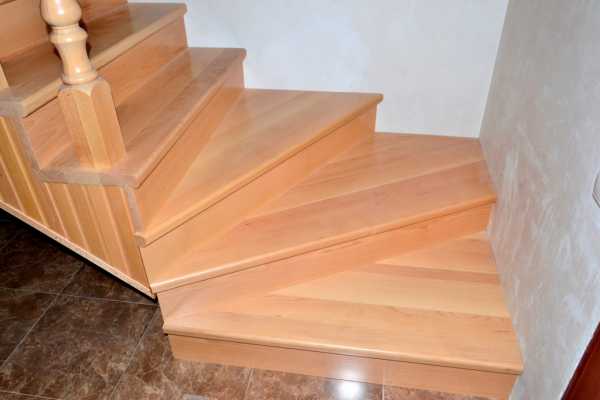

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.

Винтовые

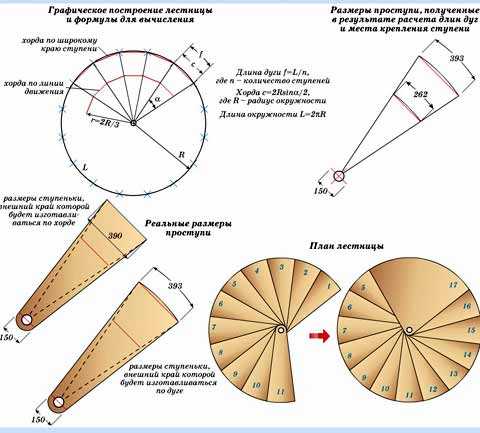

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

  • Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
  • Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
  • В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
  • Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
  • Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
  • Окружность с радиусом R1 делим на 15 равных частей;
  • Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
  • Высота ступеней h рассчитывается просто h=h2/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
  • Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

proekt-sam.ru

Деревянная лестница на второй этаж своими руками: как сделать и собрать

Дома, имеющие более одного этажа, никак не смогут обойтись без такой конструкции, как межэтажная лестница. Многие специализированные организации предлагают услуги по их изготовлению и монтажу, которые стоят не дешево. Сделать деревянную лестницу на второй этаж своими руками будет намного практичней и дешевле.

Маршевая лестница, особенности расчета параметров

Деревянные лестницы на второй этаж могут быть маршевые и винтовые. Для постройки лестницы на второй этаж своими руками наиболее легкими считаются маршевые. Они могут иметь один и более пролетов в зависимости от специфики постройки и общего замысла. Для расчета всех параметров можно воспользоваться общепринятыми правилами. В нашей статье “ Строим лестницу на 2-й этаж с поворотом ” вы можете детальнее разобраться в вопросе создания лестницы с несколькими пролетами.

Чтобы лестница эксплуатировалась долго и не вызывала нареканий, необходимо на этапе проектирования учесть следующие параметры:

  • Угол наклона лестничного марша необходимо сделать в пределах 30-45°, что отвечает требованиям безопасности и эргономики. Конструкция более 45° будет неудобна для переноски тяжелых вещей и для подъема людей, особенно с ограниченными возможностями. Если сделать меньше 30°, то длина пролета увеличится и конструкция будет занимать больше места.
  • Ширина не должна создавать дискомфорт во время подъема или спуска по лестнице. Оптимальная ширина будет около 1 метра.
  • Проступь должна иметь глубину 25-30 см, подступенок (при необходимости его установки) должен быть высотой 15-20 см.

  • Если количество ступенек в лестничном марше превышает 18 штук, рекомендуется сделать промежуточные площадки.
  • Количество ступеней. Длину лестничного марша делим на высоту ступени. Высота ступени складывается из высоты подступенка (15-20 см) и толщины проступи.

Важно!Пользоваться ступенями, у которых ширина проступи меньше ширины ступни не только неудобно, но и не безопасно!

  • Длина лестничного марша. Для расчета необходимо взять точки начала и окончания лестничного пролета по уровню перекрытий с первого на второй этаж. Имея высоту и ширину, по формуле расчета гипотенузы прямоугольного треугольника, рассчитываем длину лестничного пролета. При этом надо учитывать безопасный угол наклона от 30° до 45°.
  • Высота пролетов должна соответствовать росту человека плюс 20 см, чтобы не наклоняться и не травмироваться о верхний лестничный марш или потолок. Оптимальной высота между ступенями и потолком составляет 2 метра. Расчет начинается с замера высоты между этажами и размеров лестничного проема.

Материал для лестниц

Для изготовления лестниц своими руками подбирают струганную древесину, которая не имеет шипов, деформаций, неровностей поверхности. Перед началом работы древесину просушивают. Для придания ей более глубокого цвета, поверхность обрабатывают морилкой. После этого на древесину наносят несколько слоев водонепроницаемого лака.

Качественная древесина для лестниц должна быть первого сорта и иметь влажность не более 10%. Использовать материал с влажностью более 10% для изготовления лестниц не рекомендуется. При высыхании древесина будет подвержена деформации и лестница начнет скрипеть. Чтобы сделать лестницу своими руками, используют, как бюджетные сорта дерева (сосна, береза, ясень), так и более дорогие элитные (дуб, кедр, клен).

Характеристика некоторых видов древесины:

Монтаж одномаршевой деревянной лестницы своими руками

Этот способ считается эталонным, так как порядок монтажа, не зависимо от количества пролетов, однообразен. В комплект входят косоуры, перила, проступи, и подступенки. Проступями и подступенками называют горизонтальную и вертикальную части ступеней, соответственно. Косоур – основная несущая деталь, в которой вырезаны специальные пазы для монтажа ступеней.

Подготовка частей лестницы

  • Косоуры. Их изготавливают из цельной доски, которая не имеет дефектов, а толщиной не менее 40 мм. Косоуры должны быть одинаковыми. Перед монтажом в них выпиливаются места для установки ступеней.
  • Ступени. Для них выбирается ровная, шлифованная доска, шириной 20-30 см, в зависимости от того, сколько места отведено под лестницу. Все ступени должны быть отшлифованы, срезы и неровности убраны.
  • Подступенки не несут большой нагрузки. Высота их колеблется в пределах 15-20 см.

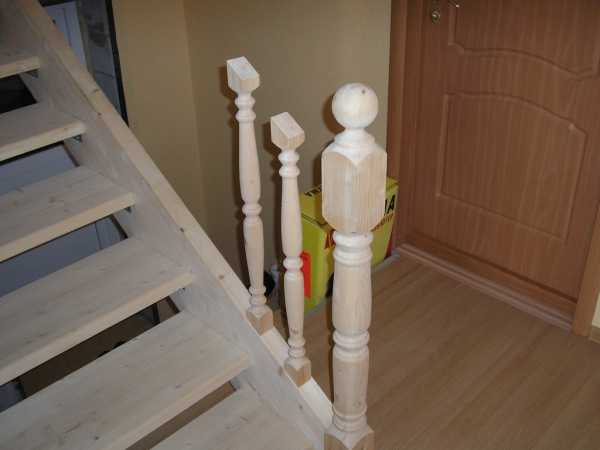

  • Перила и балясины. Очень тяжело сделать в домашних условиях, добившись при этом идентичности всех деталей. Учитывая, что у перил с балясинами одной из функций является дизайнерское оформление, то лучше будет их купить или заказать.

Сборка лестницы своими руками

Для монтажа косоуров в верхней части лестничного пролета на балке перекрытия надо сделать пропилы под монтаж. Как вариант, вместо пропилов применяются упоры из металла, которые крепят к вертикали перекрытия анкерными болтами.

В полу нижнего этажа монтируют опорный брус на линии нижней ступени и стопорят его анкерными болтами.

Установка ступеней не отличается сложностью. На вырезы в косоурах необходимо нанести слой клея и приложить подступенки. Затем подступенки нужно выровнять по краям и закрепить шурупами. Сверху на них укладываются проступи. Не поленитесь использовать тонкие прокладки из полимера в виде ленты. Этот нехитрый секрет поможет избежать трения одной деревянной части о другую, предотвращая, таким образом, неприятный скрип при эксплуатации. Ступени фиксируются на подступенках и косоурах.

Совет!Чтобы было удобней работать, установку ступеней необходимо начинать с низу марша.

При установке балясин своими руками необходимо выдержать один уровень. Для этого устанавливается верхняя и нижняя балясины, натягивается нитка и по ее уровню устанавливаются все остальные. Балясины крепятся шурупами или саморезами, которые впоследствии закрываются заглушками или замазываются специальной затиркой. Поручни монтируются на балясины и закрепляются на них. При этом, поручни можно изготовить из любого материала, а не только из дерева.

Окончательная обработка

Собранную лестницу еще раз шлифуют, уделяя особое внимание стыковым соединениям и торцам. После шлифовки лестница покрывается лаком, краской, восковым раствором или другими защитными средствами. Каждый новый слой наносят 2–3 раза после высыхания предыдущего. Перед покраской древесине при помощи морилки можно придать какой-нибудь своеобразный оттенок.

Винтовая лестница на второй этаж своими руками, особенности монтажа

Винтовые лестницы красивее, но их изготовление и монтаж сложнее маршевых. Как правило, винтовые конструкции устанавливают в местах с ограниченным пространством, где маршевую лестницу установить просто невозможно.

Монтаж винтовой лестницы своими руками с центральной опорной стойкой – самый приемлемый вариант, в котором ступени в форме трапеции или треугольника надеваются на центральный столб. Для устойчивости и надежности столб, с заранее приваренной к нему пятой, выставляется ровно по вертикали и бетонируется в основании. В узкой части ступеней заранее подготавливают отверстия. Затем их нанизывают на опорную трубу, перемежая с цилиндрическими вставками, которые своим размером определяют высоту ступеней. Верхняя ступень жестко крепится заподлицо межэтажному перекрытию и является дополнительным опорным элементом всей винтовой конструкции.

При расчете высот и количества ступеней необходимо учесть, что над головой всегда должен быть просвет не менее 200 мм и при проектировании надо учитывать рост людей, живущих в доме. Чтобы избежать дискомфорта, вертикальное расстояние между рядами ступеней надо сделать около 2 метров. Ширина пролета лестницы около 0,8 метра. Независимо от типа лестниц, это оптимальные размеры, которые обеспечивают удобное перемещение.

Наиболее удобная глубина проступи у опоры от 15 см, у окончания ступени не менее 35 см. Средняя высота подступенка около 20 см (если таковые имеются). Часто рекомендуют отказаться от подступенков на винтовых лестницах. Это имеет ряд существенных преимуществ:

  • существует мнение, что без них подъем более удобный;
  • значительно снижается масса всей конструкции;
  • экономия средств на материалах.

Перила для винтовой лестницы

Деревянные лестницы на второй этаж оборудуются перилами из клееной древесины. Они легко принимают форму винтовой лестницы, если их тщательно замочить в горячей воде, подержать в той форме, которую они должны иметь, и дать высохнуть.

Загибание древесины с последующей фиксацией – процесс достаточно хлопотный и требующий определенных навыков.

Делаем гнутые перила:

Обработка гнутых перил:

Нормальной принято считать высоту перил около 1 метра. Крепятся они к балясинам, высота которых подбирается индивидуально для каждого конкретного проекта. Не каждый умелец имеет доступ к деревообрабатывающему станку, поэтому, если вы хотите иметь точеные балясины, можно просто сходить за ними в ближайший строительный магазин. Стоят они недорого.

При всем этом надо помнить, что винтовые лестницы на второй этаж имеют ограниченную функциональность, так как по ним практически невозможно транспортировать мебель и крупногабаритные материалы. Ею не могут пользоваться одновременно 2 человека, идущих в разных направлениях. Но в любом случае, лестница, изготовленная своими руками – это своего рода достижение и гордость.

lestnitsygid.ru

Приставная деревянная лестница своими руками: чертежи, сборка

Приставная лестница занимает важное место в загородном доме. Тем не менее, своими руками можно создать такой деревянную конструкцию, который абсолютно не будет уступать образцам из магазина. Чтобы работа по изготовлению увенчалась успехом, нужно соблюдать ряд условий. Среди них подборка нужной древесины и проведение расчетов. Кроме того, желательно иметь чертеж проекта.

Плюсы и минусы деревянной лестницы

Перечисляя преимущества древесины, стоит начать с того, что она является экологически чистым природным материалом. Вторым по важности преимуществом можно назвать простоту самостоятельной сборки. Также древесина проще других материалов поддается обработке и не требует множества дополнительных средств – достаточно будет лака и краски.

К недостаткам древесных материалов можно назвать его склонность к гниению, а также стоимость. Сборка долговечной лестницы потребует покупки дерева качественной породы, которая обойдется весьма не дешево. Кроме того, через некоторое время даже самая качественная древесина начнет рассыхаться и издавать скрипящие звуки.

Также деревянное изделие слишком чувствительно к окружающей среде. Лучше всего для его эксплуатации и хранения подойдет помещение с невысокой влажностью воздуха и стабильной температурой. Тем не менее, при должном уходе и правильной эксплуатации изделие может прослужить долгое время.

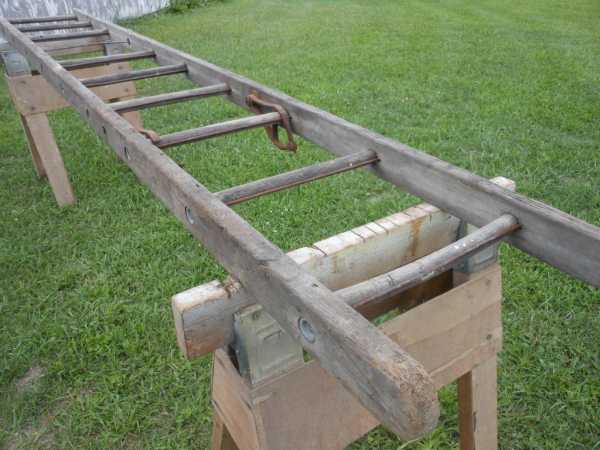

Вид конструкции

Приставная лестница имеет неразборную конструкцию. Данная конструкция не подразумевает наличие каких-либо механизмов. А потому для ее сборки не понадобятся дополнительные детали вроде направляющих или шарниров. Она может быть установлена исключительно под углом 60-75°. Кроме того, изготовить ее своими руками существенно проще, чем раздвижную либо складную лестницу.

Набор необходимых материалов и инструментов

Прежде чем приступить к изготовлению лестницы из дерева своими руками, нужно подобрать древесину. Важно понимать, что для данного изделия высокая износостойкость материала играет ключевую роль.

Наибольшей популярностью пользуется древесина из хвойных пород, так как она весьма дешевая и достаточно прочная. Однако специалисты рекомендуют потратить больше средств, но купить брусья из дуба или клена, которые прослужат намного дольше. Подбирая брусья, нужно придерживаться следующих критериев:

  • брусья должны быть практически идеально ровными;
  • наличие сучков, трещин или косослоя в брусьях категорически недопустимо.

Если высота конструкции будет ниже 3 м, то для нее подойдут бруски, сечение которых составляет 40х50 мм. Если же более 3 м – то 40х80 мм. Что касается ступенек, они также изготавливаются как раз дешевой и прочной хвойной породы деревьев. Для них подойдут бруски с сечением порядка 35х40 мм. Непосредственно перед началом процесса изготовления детали нужно обработать антисептиком. Это значительно повысит срок службы изделия.

Для изготовления приставной лестницы своими руками нужно подготовить чертеж проекта, а также следующие инструменты:

  • саморезы;
  • шуруповерт;
  • пила;
  • антисептик;
  • резиновые башмаки для упора;
  • строительный клей;
  • рулетка.

Совет!Не поленитесь сделать чертеж. Человеческий фактор никто не отменял, так что даже профессионал может допустить, казалось бы, очевидную ошибку.

Требования к конструкции

Чтобы изготовленный своими руками инструмент приносил пользу, нужно соблюдать ряд требований:

  • изделие не должно быть длиннее 5 метров, а оптимальный шаг – 30-35 см;

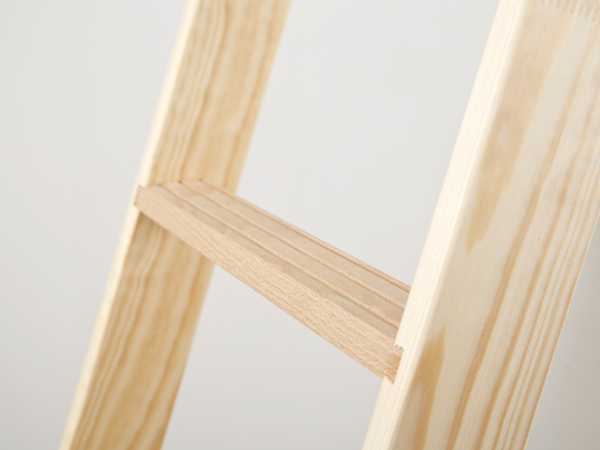

  • ступени должны быть закреплены в пазах тетив;
  • опорные стойки следует скрепить сверху, снизу, на протяжении всей лестницы через каждые два метра;

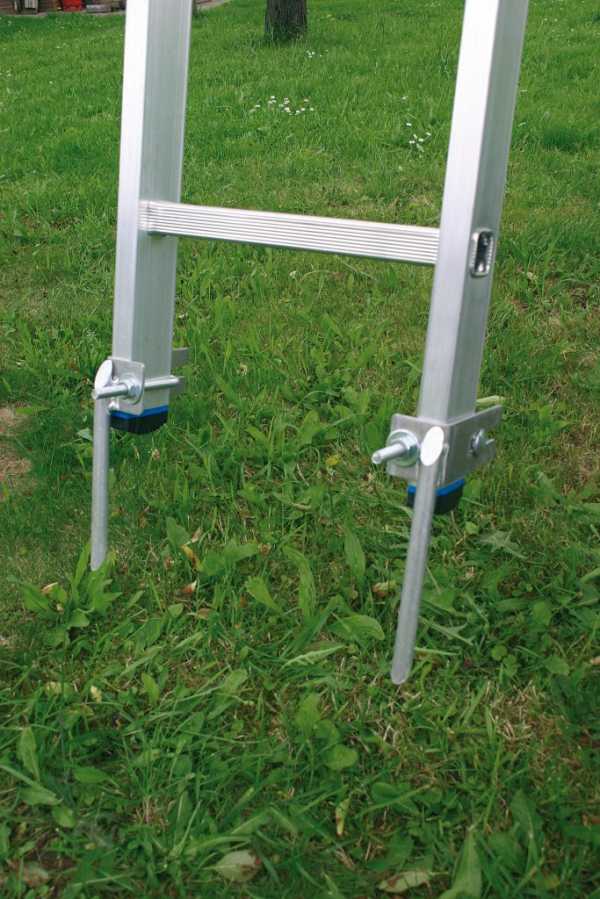

  • обязательным является применение разнообразных специальных укрепляющих насадок. Они применяются в том случае, когда лестница устанавливается на рыхлую почву. В такой ситуации на опоры надеваются накладки, оснащенные стальными штырями, которые следует установить вглубь почвы. В ситуациях, когда ее нужно установить на гладкую твердую поверхность, на нижние опоры надеваются резиновые «башмаки», которые исключают возможность скольжения боковых стоек.

Совет!На верхнюю часть рекомендуют установить съемные крюки, помогающее ее надежно закрепить.

Расчет и сборка лестницы

Прежде чем начинать сборку, нужно провести предварительный расчет и сделать хотя бы приблизительный чертеж, обозначив на нем все размеры лестницы.

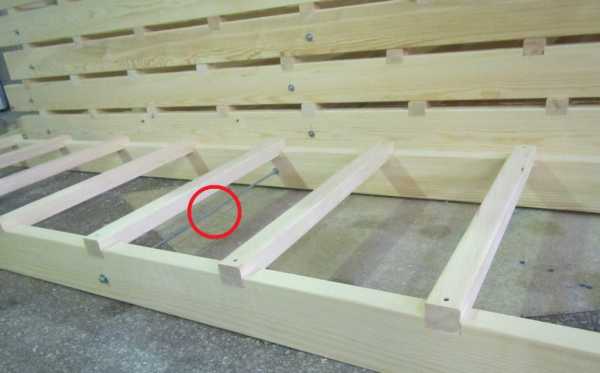

Сформировав опоры, их нужно сбивать определенным образом, чтобы низ был немного шире верха. Оптимальным расстоянием можно назвать 30 см сверху и 40 см снизу.

Важно понимать, что при сборке своими руками следует полагаться не только на чертежи, но и на расчеты. Что касается ступеней, то их следует размещать, сохраняя расстояние в 25-30 см друг от друга. Перед установкой ступеней, на опоры следует нанести специальную разметку, а на сами ступени – номера. Чтобы состыковать опоры со ступенями, в тетивах нужно проделать пазы, а на конце каждой из ступеней сделать шип. Длина шипа должна составить 4-5 см. Рассчитывая количество стяжек, следует помнить, что через каждые 2 метра должна стоять минимум 1 стяжка. Один из способов создания приставной лестницы из дерева

Покраска + Покрытие специальными составами

Собрав конструкцию, нужно также обработать ее специальными составами, чтобы увеличить надежность и срок службы. Согласно правилам техники безопасности, использование масляных красок категорически запрещается. Применение данного состава делает ступеньки слишком скользкими. Вместо масляных красок рекомендуется использовать олифу. Ее следует наносить в несколько слоев, после чего покрыть бесцветным лаком. Что касается сцепления, то его можно повысить, если дополнительно нанести различные грунтовки, однако данный нюанс скорее является рекомендацией, чем обязательной мерой.

Данные манипуляции позволят существенно снизить вероятность возникновения набухания и коробления, которые возникают после попадания атмосферных осадков.

Наносить краску следует при помощи кисточки или валика. Сама лестница должна в этот момент находиться в горизонтальном положении.

Совет!Чтобы краска не забила шлицы головок саморезов, их следует предварительно выкрутить на несколько оборотов, а после того как краска высохнет, вкрутить обратно.

lestnitsygid.ru

видео-инструкция как построить своими руками, устройство, схемы сборки, чертежи, проекты, фото и цена

Все фото из статьи

Если в вашем доме есть второй этаж или мансарда, то вам не обойтись без лестницы, причем особенности ее конструкции и местоположение лучше предусмотреть заранее, чтобы потом не пришлось проводить перепланировку. Расчет межэтажной деревянной лестницы – процесс непростой, тем не менее, если разобраться в особенностях конструкции и ее основных узлах, то можно справиться и без посторонней помощи, именно этому и будет посвящена данная статья.

На фото: сборка деревянных лестниц – процесс ответственный, но не менее важна и правильная планировка конструкции

Из каких элементов состоит лестница

Вначале рассмотрим устройство деревянных лестниц, чтобы вы четко понимали особенности конструкции при расчетных работах:

КосоурОсновной несущий элемент, на котором держатся ступени и подступенки, к нему предъявляются особые требования надежности и долговечности. Элементы кладутся на косоур сверху и прикрепляются с помощью уголков или саморезов
ТетиваВыполняет схожие с вышеописанным вариантом случаи с той лишь разницей, что ступени заводятся в тетиву торцами, из-за чего прочность полученной конструкции заметно ниже. Чаще всего такое решение используется на примыканиях к стенам, но специалисты рекомендуют и эти места делать не на тетивах, а на косоурах
СтупеньЭто горизонтально расположенные элементы, на которые ступает нога, они должна быть достаточно прочными, чтобы выдержать вес любого человека. Кроме того, их нужно тщательно крепить
ПодступенокВертикальный элемент под ступенью, который выполняет поддерживающую функцию и закрывает просветы. Можно обойтись и без них, но тогда прочность системы заметно снизится
Деревянные поручни и балясиныЭти изделия необходимы для повышения удобства передвижения по лестнице и обеспечения безопасности конструкции, они должны быть надежными, чтобы предотвратить падение человека, если он споткнулся или оступился

Важно! Есть в конструкции и другие элементы, описывать их мы не будем, так как на схеме ниже все показано очень наглядно и подробно.

Разберитесь в конструкции системы, перед тем как рассчитать деревянную лестницу

Особенности расчетных работ

Важно сделать все правильно, так как любые ошибки чреваты возникновением проблем, перед тем,как построить деревянную лестницу, вам придется потратить немало времени на расчеты.

Количество ступеней и их высота

Эти два фактора неразрывно связаны между собой, поэтому и рассматривать их мы будем в комплексе:

  • В первую очередь необходимо рассчитать высоту от чистового пола на первом этаже до чистового пола на втором. Разберем это на примере: если у вас высота потолка 265 см, а толщина межэтажной перегородки 25 см, то общая высота будет равняться 290 см, как видите все просто, для наглядности ниже представлена схема.

Общая высота равняется сумме высоты потолка и толщины перекрытия

  • Высота подступенка может варьироваться в диапазоне от 152 до 197 мм. Как определили специалисты, меньшее значение будет сбивать шаг, а большее – вызывать неудобства при передвижении, поэтому вам надо выбрать любое значение, например, это будет 18 см.
  • Для того чтобы рассчитать количество ступеней, делим общую высоту на наше значение: 290/18=16,1 – полученный результат округляем до целого числа и получаем 16. Можно разделить десятую по всем элементам, но проще сделать чуть выше первую ступеньку.

Ширина проступи и ширина марша

Специалисты, осуществляющие проектирование деревянных лестниц, определили, что для комфортного передвижения ширина ступеньки должна находиться в пределах от 22 до 40 см, отклонения от этих показателей крайне нежелательны. Существуют две так называемые формулы безопасности, по которым легко рассчитать нужные показатели, они указаны на схеме ниже.

Формулы значительно упрощают процесс проведения расчетов своими руками

Рассчитаем ширину на нашем примере:

  • Будем использовать формулу a+b, где a -это высота подступенка, а b – ширина проступи. Для этого от 450 отнимем 180 и получим 270 мм, показатель попадает в диапазон, поэтому можно взять его за основу.
  • При необходимости можно добавить к полученному значению 2-3 сантиметра, но это уже по вашему желанию.

Что касается ширины марша, то тут есть следующие особенности:

  • Минимальная комфортная ширина должна быть не менее 80 см.
  • Оптимальное значение составляет от 100 до 140 см.
  • Чтобы конструкция смотрелась пропорционально, лучше всего, чтобы ширина была кратной ширине ступеньки, в нашем случае это значения в 81, 108 и 135 см.

Ширина во многом зависит от телосложения жильцов и характера использования лестницы

Длина лестницы и длина косоура

Схема деревянной лестницы составляется в зависимости от того, какое свободное пространство имеется в наличии, для выбора определенного варианта нужно вычислить длину, это делается следующим образом:

  • Показатель рассчитывается путем умножения ширины проступи на количество ступеней (при этом одна ступень отнимается, так как это будет уже пол второго этажа). 27 умножить на 15 = 405.
  • Если такого пространства у вас нет, то наилучшим вариантом будет двухмаршевый вариант с поворотом на 180 градусов. Чтобы делать точные чертежи деревянных лестниц в этом случае, лучше воспользоваться специальной программой расчета, она рассчитает все показатели и покажет примерный эскиз.

Эта таблица поможет вам проконтролировать угол наклона, чтобы убедиться, что он не выходит за рамки норм

Инструкция по расчету длины косоура очень проста – это теорема Пифагора: сумма квадратов катетов равна квадрату гипотенузы, то есть нужно возвести в квадрат длину и высоту лестницы и суммировать значения. После чего извлечь корень из полученного числа, с помощью калькулятора этот процесс займет несколько секунд.

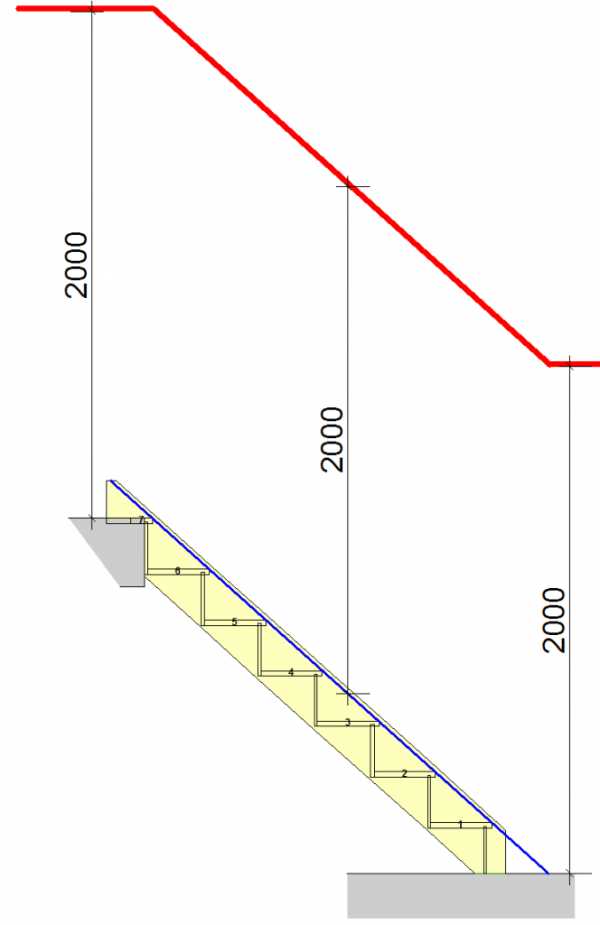

Что касается высоты проема, то его минимальное значение должно быть не меньше 195 см, чтобы обеспечить комфорт передвижения практически любому человеку.

Можно найти готовые схемы сборки и проекты деревянных лестниц в сети и подстроить их под свои условия

Важно! Что касается других элементов, то тут все просто, безопасная высота перил составляет 900 мм, а расстояние между деревянными балясинами – 150 мм, это позволяет гарантировать, что в щели не пролезут даже дети.

Так как цена проектировочных работ высока, то самостоятельное составление проекта сэкономит вам массу средств, это тоже немаловажное преимущество.

Вывод

Если вы составите проект и рассчитаете все показатели, то хорошо разберетесь в особенностях конструкции и в процессе проведения работ будете четко понимать назначение каждого элемента, что ускорит процесс. Видео в этой статье расскажет о процессе более подробно.

rubankom.com

Деревянная лестница своими руками: фото, видео, чертеж, расчет

Поворотная лестница из сосны с забежными ступеньками

Для любого частного дома, имеющего несколько этажей, лестница является обязательным элементом. Но помимо утилитарной функции, этот элемент имеет еще и важное эстетическое значение. А если изготовлена деревянная лестница своими руками, это еще и лишний аргумент в пользу талантов и прекрасного вкуса хозяев жилища. Это же можно отнести и к красивому крыльцу, работать над которым еще проще и быстрее.

В этой статье мы коротко познакомим вас с тем, как самостоятельно и экономно можно пройти все этапы от чертежей и расчетов и получить оригинальную лестницу или крыльцо в вашем доме.

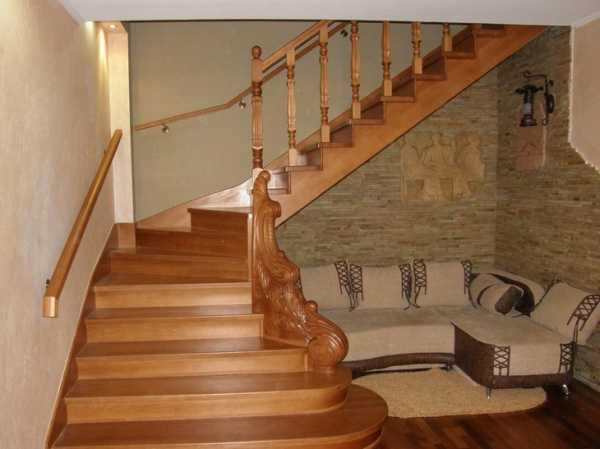

Конструкция с пригласительной ступенью

Почему именно деревянная?

«Глухая» винтовая деревянная лестница

Если сравнивать дерево с другими материалами для строительства, то его преимущества сразу очевидны. Этот материал относительно недорогой, достаточно легкий в обработке даже для новичка и позволяет хорошо варьировать как конструктивные особенности крыльца или межэтажной лестницы, так и их цветовую гамму. В этом легко убедиться, посмотрев фото готовых изделий в нашей коллекции или обучающее видео по их расчетам и изготовлению в тематических статьях на сайте.

Эконом-вариантом в домашнем строительстве обычно является сосна. Ее относят к сортам недорогой мягкой древесины. Если вы решили сделать деревянную лестницу своими руками именно из этой древесины, учтите, что у нее есть и недостатки:

  • она быстро теряет устойчивость текстуры, из-за чего ступени при эксплуатации будут постоянно поскрипывать;
  • она темнеет и частично теряет эстетический вид.

Чаще всего сосну используют для изготовления своими руками деревянного крыльца. На фото ниже можно увидеть, что такое крыльцо довольно распространено в загородных домах с завышенным фундаментом или в дачном строительстве.

Для парадного пролета принято использовать более дорогие сорта древесины – дуб/бук и лиственницу.
Первые придадут конструкции прочность и солидность, а вторая отличается повышенной влагостойкостью. Цена такой древесины легко окупится ее долговечностью.

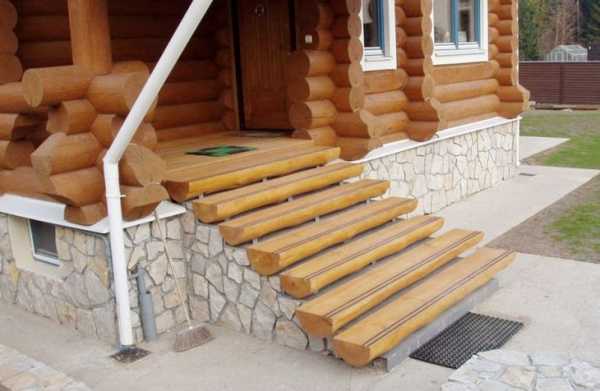

Высокое крыльцо на фундаменте

Что понадобится для лестницы?

Прежде всего вам следует создать саму концепцию будущей конструкции. Любое строительство деревянных лестниц своими руками сводится к 2 технологическим вариантам:

  1. Винтовые лестницы. Это вариант самый эргономичный, ведь для их размещения достаточно даже полутора квадратных метров пола. Выигрывают они и в плане стильного дизайна, вариант которого можно выбрать из многочисленных фото, имеющихся на нашем сайте и изготовленных своими руками. Единственная проблема в том, что сделать грамотные расчеты такой конструкции, заготовки по чертежам и смонтировать ее новичкам будет очень сложно.
  2. Маршевые лестницы. Это классический вариант с пролетами и перилами. Строительство маршевой модели по силам любому, кто не поленится посмотреть наши тематические видео по деревянным лестницам, созданным своими руками. Такая незаменимая для крыльца или дачного дома конструкция может крепиться на косоурах или тетивах (первый вариант – самый простой).

Определившись с моделью, останется только запастись материалами и необходимым столярным инструментом, в комплекте которого обязательно должен присутствовать шуруповерт.

Четвертьповоротная лестница из бука

Основные этапы строительства

Для наглядности мы составили список основных шагов для успешного создания лестничного марша.

Проведение расчетов

Точные расчеты, позволяющие определить размеры лестницы или крыльца, их местоположение, количество стройматериала, и правильные чертежи– это уже 80% успешного результата в лестничном деле! Здесь есть свои прописные истины, которых всегда следует придерживаться:

Чертеж 2-маршевого пролета

  • наклон лестницы для удобного подъема не должен превышать 45 градусов;
  • площадку следует обустраивать только в случае, если количество ступней пролета больше 10;
  • стандартная проступь (ширина ступени) составляет от 25 до 35 см;
  • высота подступенка не должна превышать 16-18 см;
  • удобная ширина марша – 1,2 м;
  • безопасная высота перил составляет около метра.

В изготовлении деревянных лестниц своими руками расчеты провести намного легче, если использовать специальные компьютерные программы из категории «строительных калькуляторов», гарантирующие точность вычислений.

Обсчитав параметры, можно приступать к изготовлению своими руками и чертежей для деревянной лестницы. Если достаточного опыта в этом деле у вас нет, то можно для примера взять фото аналогичных чертежей.

Разметка и изготовление конструктивных элементов

Работу с заготовками межэтажной лестницы или крыльца следует начать с нанесения на них разметки при помощи линейки и специального уголка. К этой процедуре следует подойти очень ответственно, ведь даже небольшое искажение расчетов может испортить ступени, перила или балясины.

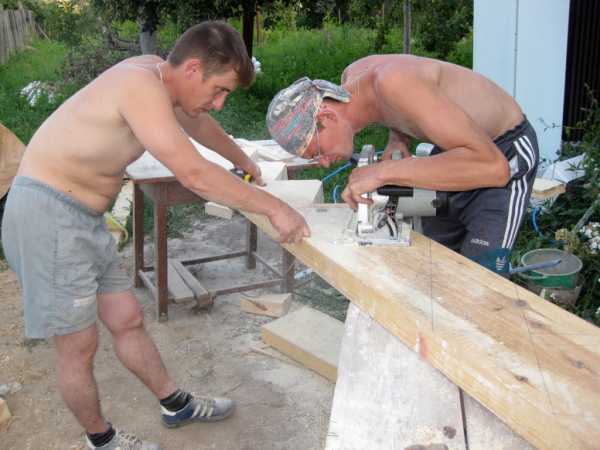

После можно перейти к выпиливанию ступеней и подступенков. Сделать это качественно и быстро лучше всего специальной электропилой с регулировкой углов и глубины пропила. Упростить процедуру поможет ступенька-эталон, которая заменит трафарет. Толщина доски для проступи и подступенков не должна быть меньше 40 мм. Не забывайте и о достаточной ширине и хорошем запасе прочности, которым должны обладать ступени крыльца. Если ступени готовы, можно заняться косоурами или тетивами, для которых используют брус толщиной не менее 50 мм.

Простая конструкция без подступенков

Сборка и установка лестницы

После того, как все элементы готовы, косоуры крепятся к полу и перекрытиям и для прочности (в зависимости от расположения лестницы) могут дополнительно фиксироваться к стене или укрепляться доской в районе каждой третьей ступени. Затем по разметке к брусьям крепятся ступени и подступенки. Здесь необходимо точно под 90 градусов выровнять все горизонтальные и вертикальные углы. Закрепляют детали с помощью столярного клея и саморезов из нержавеющей стали, при этом качественное проклеивание всех стыков не позволит лестнице скрипеть.

Завершая часть монтажа – установка перил и балясин. Тут можно немного схитрить и приобрести готовые изделия в магазине по той простой причине, что изготовить эти элементы идеально симметрично и качественно без специального станка дома невозможно. С целью безопасности особое внимание следует уделить прочности и надежности крепления этих опорных деталей.

Чтобы иметь полное представление о последовательности работ, детальный процесс монтажа можно предварительно просмотреть на видео или воспользоваться фото в пошаговых инструкциях.

Балясины с металлическим штырем

Обработка изделия

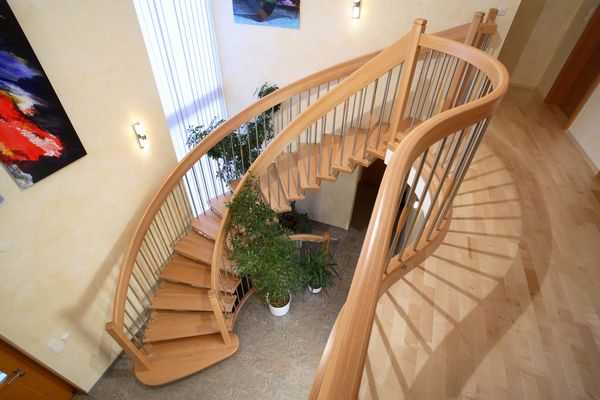

Завершает изготовление лестницы защита ее элементов от гниения. Это после шлифовки доски можно сделать с помощью краски, лака или морилки, благодаря которым лестница будет защищена от внешней среды и не будет издавать раздражающего скрипа. Внутренним конструкциям лучше всего вписаться в интерьер поможет лаковое покрытие. На фото видно, что красивые винтовые лестницы всегда лакируют.

Для ступеней крыльца хорошо использовать обработку олифой и краской в несколько слоев. Также для предотвращения их износа и продления срока эксплуатации дерево желательно защитить специальным устойчивым к влаге и истиранию нескользящим покрытием. Не лишним для крыльца станет и оборудование над ним козырька для защиты от снега и дождя. И на фото, и в жизни такие козырьки придают конструкции еще большую завершенность и единство стиля.

Надеемся, представленный материал убедил вас, что самостоятельное изготовление деревянных лестниц – не такой уж и сложный процесс. Если же статья заинтересовала вас, просим оценить или прокомментировать ее в полях, расположенных ниже.

Загрузка...

makeladder.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
