Ꙭ Паровой котел Е-1/9-1, Е-1/9-1Г, Е-1/9-1М — ikotel.info


Паровой котел Е-1/9-1, котел Е-1/9-1Г и паровой котел Е-1/9-1М имеет паропроизводительность 1000 кг/ч и предназначены для работы на таких видах топлива: твердом, мазуте и газе. Эти котлы объединены общей конструктивной схемой и их используют там, где необходим насыщенный пар влажностью до 3 %.

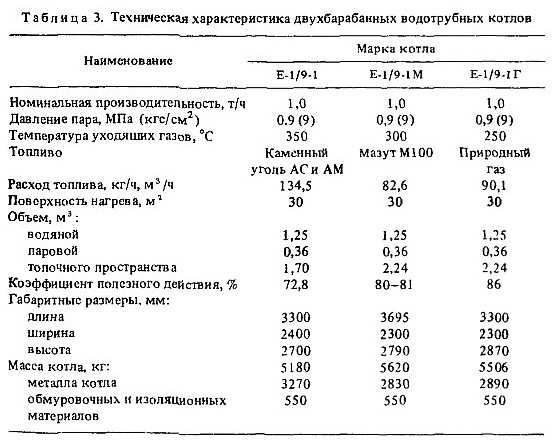

Техническая характеристика
котел Е-1/9-1, котел Е-1/9-1Г, котел Е-1/9-1М

НаименованиеКотел Е-1/9-1Котел Е-1/9-1ГКотел Е-1/9-1М
Номинальная производительность, т/ч1,01,01,0
Давление пара, МПа, (кгс/см²)0,9 (9)0,9 (9)0,9 (9)
Температура уходящих газов, °С350300250
ТопливоКаменный
уголь АС и АМ
Мазут М100Природный
газ
Расход топлива, кг/ч, м³/ч134,582,690,1
Поверхность нагрева, м²303030
Объем, м³:
 водяной
 паровой
 топочного пространства
1,25
0,36
1,70
1,25
0,36
2,24
1,25
0,36
2,24
Коэффициент полезного действия, %72,880-8186
Габаритные размеры, мм:
 длина
 ширина
 высота
3300
2400
2700
3595
2300
2790
3300
2300
2870
Масса котла, кг:
 металла котла
 обмуровочных и изоляционных
 материалов
5180
3270
550
5620
2830
550
5506
2890
550

Паровой котел Е-1/9-1 как правило состоит из барабанов – верхнего и нижнего, диаметром 1000 мм, расположенных на одной вертикальной оси (Рис.1) и соединены между собой пучком труб (11 рядов по 14 труб в каждом) – конвективная поверхность нагрева. Топка в таких котлов экранирована потолочным и два боковых настенных экраны. Боковые экраны изготавливают из прямых труб и их объединяют коллекторами – верхним и нижним вваренными в барабаны. Потолочный экран состоит частично из фронтового коллектора и соединяется пакетом изогнут труб, которые приварены к барабану и к нему самому. Циркуляция воды из верхнего в нижний барабан происходит по крайним рядам труб конвективного пучка, там зона низких температур сгорания топлива.

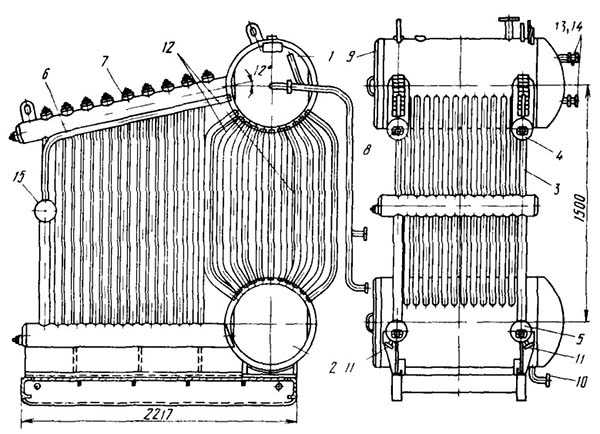

Рис. 1. Котел Е-1/9-1

1 – верхний барабан, 2 – нижний барабан, 3 – боковой (правый) топочный экран,
4 – верхний коллектор бокового (правого) экрана, 5 – нижний коллектор бокового (правого) экрана,
6 – потолочный экран, 7 – лючки для осмотра и очистки экранных труб, 8 – торцевые лючки коллекторов,
9 – люк верхнего барабана, 10 – штуцер продувки нижнего барабана,
11 – штуцеры продувки нижних коллекторов боковых экранов,
12 – газовые перегородки, 13,14 – штуцеры для подключения водоуказательных приборов и уровнемерной колонки,
15 – фронтовый коллектор

Боковые экраны питаются водой из нижнего барабана по нижним коллекторам. В потолочный экран вода поступает от фронтового коллектора, а в фронтовый коллектор вода по монтажным трубам поступает из нижних коллекторов боковых экранов. Паровые котлы Е-1/9-1 имеют отличную особенность циркуляционной схемы – нет необогреваемых питательных и отводящих труб экранов.

Питания парового котла Е-1/9-1 выполнено в верхнем барабане, внутри барабана установлена распределительная трубка. Для продувки котла предусмотрен штуцер в нижнем барабане и в нижних коллекторах бокового экрана, также и во фронтовом коллекторе.

На рисунке 2 можно посмотреть циркуляционную схему котла Е-1/9-1.

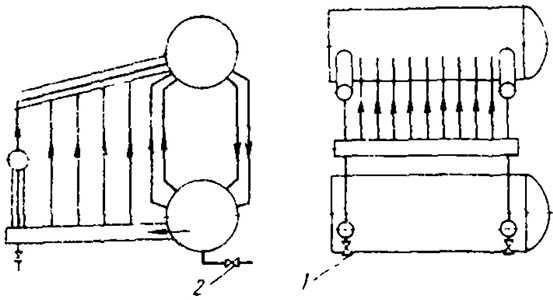

Рис. 2. Схема циркуляции воды в котле Е-1/9-1

1 – линия продувки коллекторов экранов; 2 – линия продувки нижнего барабана.
Стрелками показано направление движения воды

Для необходимой циркуляции и прогрева котла при запуске из холодного состояния предусмотрен подвода пара в нижнем барабане от постороннего источника.

Из топочных экранов и конвективного пучка пароводяная эмульсия поступает в верхний барабан, там от пара отделяются частицы воды. В верхнем барабане установлено сепарационное устройство, чтобы обеспечить необходимую сухость пара в паровом котле Е-1/9-1. Также в верхнем барабане установлены патрубки для установки указателей уровня воды.

Сверху в верхнем барабане размещены два предохранительных клапана УФ-55105.

В барабанах паровых котлов Е-1/9-1 установлены круглые люки – для осмотра и чистки их и труб конвективного пучка от накипи. Также у всех коллекторах в торцевой части установлены лючки, для очистки от той же накипи.

Паровые котлы Е-1/9-1 имеют топочную камеру прямоугольной формы, что позволяет устанавливать топочные устройства разных производителей. Чтобы топочные газы омывали с нужной скоростью труб конвективного пучка, устанавливают перегородки из жаростойкой стали.

Паровой котел Е-1/9-1 имеет обмуровку комбинированного типа из огнеупорного кирпича и изоляционных вулканитовых или минераловатных плит. Там где горячие газы соприкасаются с поверхностями – кладут огнеупорный кирпич и использую жаропрочный бетон, а далее используют изоляционные плиты с водным раствором соведита. Обмуровка на барабаны кладется через прокладки из листового асбеста.

Паровые котлы Е-1/9-1 которые работают на твердом топливе имеют другую обмуровку (под, который состоит из двух слоев: первый слой – диатомовый кирпич, а второй – огнеупорный кирпич), чем котлы на работе на жидком топливе и газообразном.

Паровые котлы Е-1/9-1 обшивают тонколистовой стали, которая не только улучшает внешний вид котла, а и защищает поверхность обмуровки и изоляции от разрушения и увеличивает газовую плотность парового котла.

Паровые котлы Е-1/9-1 которые работают на твердом топливе, в топках применена ручная колосниковая решетка, которая имеет два качающихся и три неподвижных колосника. Качающиеся колосник имеет отдельный ручной привод механизма поворота. Объем топки ограничивается колосниковой решеткой, боковыми экранами, потолочным экраном и передним рядом труб конвективного пучка. Выступающая в топку часть нижнего барабана защищается от перегрева огнеупорным бетоном. На передний части котла установлена дверца топочная и дверца зольника.

Для горения топлива, необходимый воздух подается под колосниковую решетку. В зольном пространстве размещен коллектор подпаривания.


ikotel.info

Котлы Е-1/9-1, Е-1/9-1Г, Е-1/9-1М, ПКН-1С, ПКН-2

Котлы Е-1/9-1, Е-1/9-1 Г, Е-1/9-1М, ПКН-1С, ПКН-2

Котлы Е-1/9-1, Е-1/9-1М и Е-1/9-1 Г объединены общей конструктивной схемой. Котлы этой группы, имеющие паропроизводительность 1000 кг/ч, предназначены для работы на твердом (антрацит АС и AM) топливе, мазуте M100 и природном газе соответственно и служат для удовлетворения потребностей предприятий в насыщенном паре влажностью до 3% для покрытия технологических и теплофикационных нагрузбк. Техническая характеристика котлов приведена в табл. 3.

Паровой котел Е-1/9-1 состоит из верхнего и нижнего барабанов, расположенных на одной вертикальной оси (рис. 3). Барабаны соединены между собой пучком труб (11 рядов по 14 труб в каждом), образующих конвективную поверхность нагрева. Топочная камера экранирована двумя боковыми настенными экранами и потолочным экраном. Боковые экраны выполнены из прямых труб, объединяемых верхними и нижними коллекторами, вваренными в верхний и нижний барабаны соответственно. Потолочный экран частично охватывает и фронт котла, образованный фронтовым коллектором и вваренным в него пакетом и.к гнутых труб (повторяющих очертания фронта и потолка топочной камеры), которые присоединены сваркой непосредственно к верхнему барабану. Вода из верхнего барабана котла в нижний поступает по последним рлдам труб конвективного пучка, расположенным в зоне пониженных температур продуктов сгорания топлива.

Питание боковых экранов водой осуществляется из нижнего барабана котла по нижним коллекторам. Потолочный экран питается от фронтового коллектора, в который вода поступает по соединительным трубам из нижних коллекторов боковых экранов. Характерной особенностью циркуляционной схемы котла является отсутствие необогреваемых питательных и отводящих труб экранов.

Ввод питательной воды выполнен в верхний барабан котла, внутри которого установлена распределительная труба. Продувка котла предусматривается через штуцеры в нижнем барабане, в нижних коллекторах бокового экрана и во фронтовом коллекторе.

На рис. 4 показана схема циркуляции в двухбарабанных водотрубных котлах Е-1/9-1. Здесь же показаны линии продувки нижнего барабана и коллекторов экранов. Для обеспечения устойчивой циркуляции и равномерного прогрева элементов котла при растопке из холодного состояния предусмотрен подвод пара от постороннего источника в нижний барабан. Пароводяная эмульсия из топочных экранов и конвективного пучка поступает в верхний барабан, где от пара отделяются частицы воды. Необходимая сухость пара обеспечивается сепарационными устройствами, устанавливаемыми в верхнем барабане. На днище верхнего барабана размещены патрубки для присоединения водоуказательных приборов и уровнемерной колонки сигнализатора предельных уровней и автоматики безопасности.

По верхней образующей верхнего барабана размещены два пружинных предохранительных клапана. Верхний и нижний барабаны снабжены круглыми люками, которые обеспечивают доступ для осмотра и очистки внутренней поверхности барабанов и труб конвективного пучка. Для обеспечения доступа при осмотре и очистке внутренних поверхностей все коллекторы снабжены в торцевой части лючками.

Топочная камера котла – прямоугольной формы, что позволяет применять различные механические топочные устройства. Поперечное смывание труб конвективного пучка топочными газами с требуемой скоростью достигается установкой в нем двух газовых перегородок из жаростойкой стали.

Обмуровка котлов Е-1/9-1 – комбинированная из огнеупорного кирпича и изоляционных вулканитовых или совслитовых плит. Поверхности, непосредственно соприкасающиеся с горячими газами, выполнены огнеупорным кирпичом, далее изоляционными плитами, пустоты в слое огнеупорного кирпича заполняются жаропрочным бетоном, а в слоях изоляционных плит – водным раствором совелита. Прилегание обмуровки к барабанам и коллекторам выполнено через прокладки из листового асбеста. Свобода тепловых расширений элементов обмуровки обеспечивается температурными швами, заполненными шнуровым асбестом.

Обмуровка котлов для жидкого и газообразного топлива отличается от обмуровки котлов для твердого топлива наличием пода, находящегося в зоне высоких температур. Поэтому под выполняют из двух слоев: в первый укладывают диатомовый кирпич, во второй – огнеупорный.

Наружную поверхность котла покрывают декоративной обшивкой из тонколистовой стали, которую крепят к специальному каркасу, изготавливаемому из уголка; кроме улучшения эстетического вида, обшивка предохраняет поверхность обмуровки и изоляции от разрушения и повышает газовую плотность котла. В топках котлов, предназначенных для работы на твердом топливе, применена ручная колосниковая решетка, имеющая четыре качающихся и два неподвижных колосника. На каждые два качающихся колосника имеется отдельный ручной привод механизма поворота. Топочный объем ограничивается колосниковой решеткой, боковыми и потолочными экранами и передним рядом труб конвективного пучка. Выступающая в топку часть нижнего барабана защищается от перегрева огнеупорным бетоном. На фронте котла установлены топочная дверца и дверца зольника. Воздух, необходимый для горения топлива, подается под колосниковую решетку, а воздух, поступающий без предварительного подогрева предохраняет колосниковую решетку от перегрева. В зольном пространстве размещен коллектор подпаривания.

Топочный объем котлов, работающих на жидком и газообразном топливе, ограничивается подом топки, боковыми и потолочным экранами и передним рядом труб конвективного пучка.

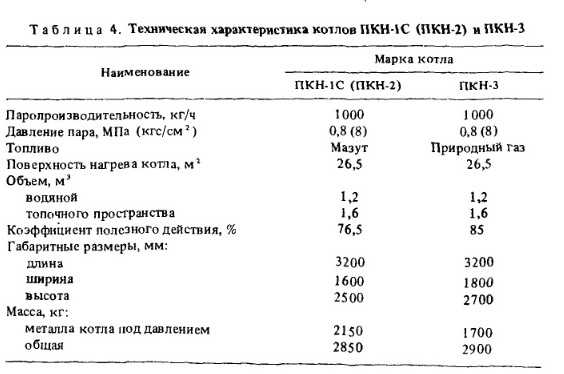

Котлы ПКН-1С, ПКН-2 и ПКН-ЗГ

Котел ПКН-1С (после модернизации – ПКН-2) предназначен для обеспечения технологическим паром буровых установок, обогрева механизмов в зимнее время и отопления бытовых помещений. Для этих же целей предназначен и котел ПКН-ЗГ. Кроме буровых установок, указанные котлы применяются для покрытия технологических и отопительных тепловых нагрузок в нефтяной промышленности и других отраслях народного хозяйства. Паровые котлы установок принадлежат к типу вертикально-водотрубных двухбарабанных котлов с естественной циркуляцией. Техническая характеристика котлов приведена в табл. 4.

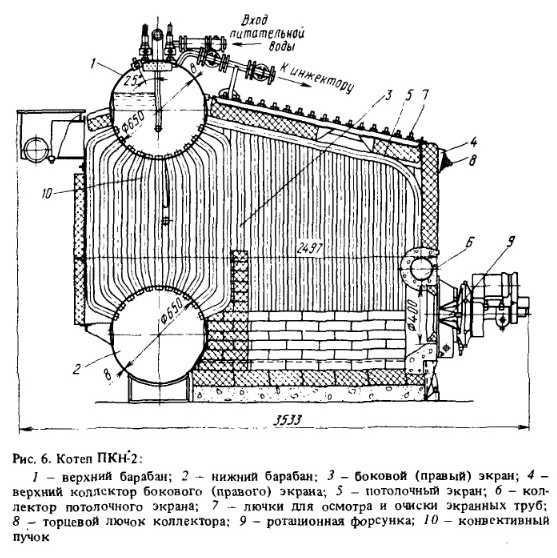

Устройство котлов ПКН-1С и ПКН-2 показано на рис. 5, 6. Котел состоит из верхнего и нижнего барабанов, соединенных между собой трубами, образующими конвективный пучок, топочных экранов, включенных в циркуляцию котла посредством четырех боковых коллекторов, вваренных в барабаны, и одного фронтового коллектора для подключения потолочного экрана.

Барабаны расположены на общей вертикальной оси. Боковые экраны выполнены из прямых труб, расположенных в вертикальной плоскости. Все коллекторы снабжены лючками, обеспечивающими доступ для очистки и осмотра внутренних поверхностей. Барабаны котлов снабжены люками, открывающими все поперечное сечение и обеспечивающими свободный доступ внутрь. Внутренний диаметр барабанов 650 мм.

Конвективный пучок образуется одиннадцатью коридорно расположенными рядами труб (по 12 шт. в ряд) с общей поверхностью нагрева 21,5 м2. Шаг труб боковых экранов 85 мм, потолочного экрана 80 мм. В конвективной и экранных поверхностях нагрева использованы бесшовные трубы 051X2,5 мм из стали 10. Присоединение труб к барабанам и коллекторам выполнено на сварке. В конвективном пучке установлены газовые перегородки, обеспечивающие поперечное омывание труб газовым потоком с необходимыми скоростями. Под топочной камеры выполнен из огнеупорного кирпича. Передний ряд труб конвективного пучка по высоте на половину, а боковые экраны на 1/4 высоты защищены обмазкой из жаропрочного бетона.

На котлах ПКН-1С применена паровая мазутная форсунка щелевого типа, которая установлена в торце муфеля. Трубы подвода топлива и пара выполнены поворотными на шарнирах, что обеспечивает быструю установку форсунки на рабочее место и выемку ее обратно. Распыление топлива осуществляется свежим паром, отбираемым непосредственно из верхнего барабана котла давлением от 0,4 МПа (4 кгс/см ) и выше. Воздух, необходимый для горения топлива, подводится через регулируемые кольцевые отверстия с фронта муфеля. На этих котлах применено внутрикотловое термическое умягчение воды. В каскадном реакторе, размещенном в верхнем барабане, осуществляется подогрев и деаэрация воды. Выпадающие при этом соли временной жесткости частично оседают в реакторе в виде шлама, который периодически удаляется. Большая часть шлама сбрасывается вместе с водой в нижний барабан, служащий одновременно грязевиком-шламоотстойником, откуда шлам удаляется при периодической продувке.

В котлах ПКН-2 применена докотловая обработка воды, в связи с чем изменены внутрибарабанные устройства. Водоподготовительная установка состоит из осветительного фильтра и Na-катионитового фильтра. Мазутная форсунка щелевого типа заменена на горелочное устройство АР-90. На котлах ПКН-1С и ПКН-2 применена облегченная обмуровка, состоящая из отдельных съемных щитов, непосредственно прилегающих к трубам. Со стороны котла обшивка щитов выполнена из листов окалиностойкой стали толщиной 2 мм, с наружной стороны – из листов углеродистой стали толщиной 1 мм. Полость между листами обшивки заполнена теплоизоляционным материалом.

Дальнейшим развитием котлов ПКН-1С и ПКН-2 является паровой котел ПКН-ЗГ, работающий на природном газе. Конструктивная схема котла аналогична котлу ПКН-2. Котел имеет газоплотную топку, газоплотность топки достигается приваркой мембран к трубам первого ряда конвективного пучка и трубам боковых экранов, а также приваркой листа из жаростойкой стали к верхним коллекторам и соединительным трубам. К нижним коллекторам приварен наклонный подовый короб. Газоплотная топка изолируется от внешней среды теплоизоляционными плитами из минеральной ваты. Толщина теплоизоляции 115-120 мм. Под, боковые, задняя и передняя стенка топки выполнены из шамотного кирпича. Щиты теплоизоляции крепятся на каркасе из уголка и между собой скрепляются болтами. Зазоры между щитами, барабанами и коллекторами забиваются асбестовым шнуром и промазываются пастой, изготовленной из асбестового волокна, пиролюзита, кварцевого песка и жидкого стекла в соотношении 1:3 ; 16:20 весовых частей.

В комплект котла входят блок водоподготовки, паровой питательный насос и паровой инжектор, горелочное устройство, мазутный бак и бак для питательной воды, сигнализатор предельных уровней воды, клапан-отсекатель, дымовая труба, трубопроводы в пределах котла, металлическая утепленная будка на раме, обеспечивающей транспортировку всего котла в целом.

kotel-kv-300.ru

Паровой котёл Е – 1 / 9



Обновлено 06.03.2012 16:56


Автор: Administrator


02.03.2012 15:59

Паровой котёл Е – 1 / 9

Вертикально – водотрубный паровой котёл с естественной циркуляцией, паропроизводительностью 1 т / час, рабочим давлением 0,78 МПа (8 кгс/см2), может работать на всех видах топлива.
Состоит из верхнего и нижнего барабанов диаметром 650 мм, размещённых на одной вертикальной оси. Между барабанами заварены трубы конвективного пучка поверхности нагрева 0 51х 2,5 мм.
Радиационная поверхности нагрева состоит из двух боковых топочных экранов и потолочного экрана с трубами 0 51х 2,5 мм. Боковые экраны,

правый и левый, имеют коллекторы 0 159 мм — верхний и нижний – вваренные, соответственно, в верхний и нижний барабаны котла. Между коллекторами вварены экранные трубы. Трубы потолочного экрана одними концами вварены во фронтовой коллектор, а другими – в верхний барабан. Все экранные трубы выполнены в виде газоплотных перегородок.
В верхних экранных коллекторах имеются лючки для очистки экранных труб от накипи (1 на 2 трубы) с помощью шарошек и щёток. На торцах коллекторов для очистки тоже имеются шочки. В каждом барабане имеется лаз. Конвективный пучок труб разделён двумя перегородками из жаропрочной стали.
На верхнем барабане установлены два пружинных предохранительных клапана, главный парозапорный вентиль, манометр, имеются штуцера для подвода питательной воды и отбора пара на обдувку конвективной поверхности нагрева. На переднем днище верхнего барабана установлено 2 водоуказательных стекла и уровнемерная колонка. В нижний барабан и нижние коллекторы экранов вварены штуцеры для их продувки. В верхнем барабане размещены: труба, имеющая радиальные отверстия для питания котла водой, и сепарационное устройство.
Обмуровка состоит из внутреннего слоя из огнеупорного кирпича и двух наружных слоев из вулканита или совелита.
Под топки – из 2-х слоев: нижний слой – диатомовый кирпич, верхний – огнеупорный кирпич. Барабаны котла и его экраны монтируются на общую раму из стального проката, а обмуровку, изоляцию и стальную обшивку устанавливают на сваренный из уголка каркас.
На котле установлены: вентилятор центробежный, дымосос, поршневой питательный насос с электроприводом типа ПН. При работе на газе устанавливается горелка Г-1, при работе на мазуте – форсунка ротационная. Температура уходящих газов +250 °С, питательной воды +50 °С.
Циркуляция воды
Вода из верхнего барабана в нижний поступает по последним рядам труб конвективного пучка, которые обогреваются хуже, чем первые ряды. Поэтому в первых рядах (ближе к топке) вода нагревается быстрее и пароводяная эмульсия поднимается в верхний барабан. Из нижнего барабана вода поступает в коллекторы боковх экранов, заполняет трубы, кипит, а пароводяная смесь поднимается в верхние коллекторы и дальше в верхний барабан.
По подъёмным трубам вода из нижних коллекторов поступает в передний (фронтовой) коллектор, заполняет трубы потолочного экрана, а пароводяная смесь поднимается в верхний барабан.
Продувка котла осуществляется через штуцеры в нижнем барабане и нижних коллекторах боковых экранов. Фронтовой коллектор продувается одновременно с нижними коллекторами.
В верхнем барабане имеется сепарационное устройство для отделения от пара капелек воды, наверху над топкой – взрывной клапан.
Котёл поставляется заводом – изготовителем в собранном виде вместе с обмуровкой, занимает мало места, легко переносится с места на место.

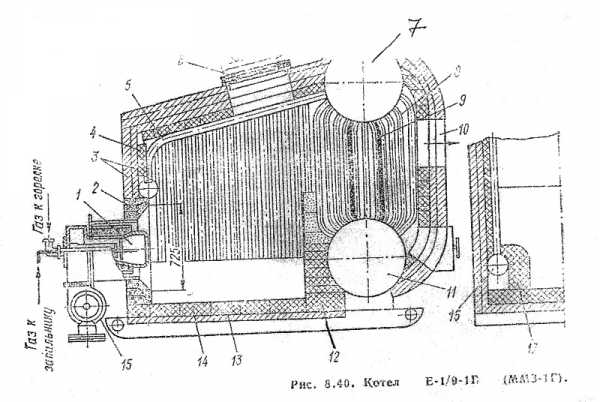

Пояснения к чертежу; котла Е-1/9-1Г
1    – горелка Г-1
2    – тепловая изоляция
3    – наружные слои обмуровки из вулканита или совелита
4    – футеровка
5    – трубы потолочного экрана
6    – взрывной клапан
7    – верхний барабан
8    – трубы конвективного пучка
9    – перегородка из жаропрочной стали
10    – выход дымовых газов
11    – нижний барабан
12    – рама из профильного проката
13    – под топки из диатомита
14    – под топки из огнеупорного кирпича
15    – дутьевой вентилятор



Если вы не специалист и нет время разбираться с разработкой сайтов, вы всегда можете обратиться в квалифицированную компанию, которая готова будет создать сайт для Вас.

Какое бы настроение не было у Вас и у ваших друзей, вы всегда можете купить подарок к любым праздникам

В нашем магазине вы всегда можете и подгузники купить и сделать своего ребенка счастливым

vkotle.ru

Котёл паровой Е-1,0-0,9М (КПН-1,0-9М)

Технические характеристики

Вид сжигаемого топлива

Нормализованная нефть

Расход расчетного топлива, кг/ч

Производительность, т/ч

Рабочее давление воды, МПа (кгс/см2/)

Температура воды на входе, °С

Температура пара, °С

КПД котла с экономайзером, %

Габаритные размеры, мм
Длина
Ширина
Высота

Масса транспортабельного блока, кг

Паровой котел Е-1,0-0,9 предназначен для получения пара, находящегося под избыточным давлением не более 0,8 МПа (8 кгс/см2/) и температурой не выше 170°С, используемого для технологических нужд при сжигании нормализованной нефти или мазута условной вязкостью не более 6 By.

Котел Е-1,0-0,9 включает в себя блок котла, горелку и запорную арматуру.

Блок парового котла Е 1,0-0,9 поставляется собранным на опорной раме, одним транспортным местом. Арматура поставляется отдельным транспортным местом (в ящике). По желанию заказчика котел Е 1,0-0,9 может комплектоваться питательным насосом, автоматикой безопасности, экономайзером, дымососом, оборудованием водо- и мазутоподготовки.

Котел Е-1,0-0,9 представляет собой конструкцию, состоящую из верхнего и нижнего барабанов, конвективного пучка, а также потолочно-фронтового и боковых экранов, образующих топочную камеру. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в конвективный пучок.

Конвективный пучок состоит из коридорно-расположенных труб и одной перегородки, обеспечивающей разворот газов в пучке и их выход через окно в задней стенке котла Е 1,0-0,9. Трубная система котла Е 1,0-0,9 изготовлена из труб диаметром 51×2,5 мм. Наружная очистка труб от сажистых отложений осуществляется при помощи двух аппаратов паровой обдувки, расположенных на левой стенке котла, или механической очисткой при снятии разборной обшивки.

kotlotek.ru

КОТЕЛ ПАРОВОЙ Е-1,0-0,9

КОТЕЛ ПАРОВОЙ Е-1,0-0,9



Общий вид котла парового Е-1,0-0,9М-3.

ОБЩИЕ СВЕДЕНИЯ

Котёл паровой Е-1,0-0,9 предназначается для выработки насыщенного пара влажностью до 3% для потребления предприятиями промышленности, транспорта и сельского хозяйства для производственных и отопительных нужд.

ОСОБЕННОСТИ

По устойчивости и воздействию температуры и влажности окружающего воздуха паровой котел изготавливается в климатическом исполнении УХЛ4 категории размещения 4 по ГОСТ 15150-69. Конструкция котла обеспечивает сейсмостойкость 6 баллов по шкале MSK-64.

Котел паровой изготавливается в четырех модификациях в зависимости от типа потребляемого топлива:

Р – тип котла предназначенного для работы на твердом топливе;

М – тип котла предназначенного для работы на жидком топливе мазут Ml 00, сырая нефть и дизельное топливо;

Г – тип котла предназначенного для работы на природном или попутном газе;

ГМ – тип котла предназначенного для работы на природном или попутном газе и жидком топливе (мазут Ml 00, сырая нефть и дизельное топливо).

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Параметр

Значение

Е-1,0-0,9М-3

Е-1,0-0,9Г-3

Е-1,0-0,9Р-3

Номинальная производительность, т/ч

1,0

Рабочее давление насыщенного пара, МПа

0,8

Расчётное топливо

Мазут М100

Газ

Уголь

Расчётный расход топлива

74 кг/ч

83,5 м3

147кг/ч

Коэффициент полезного действия, % не менее

90

90,5

81,5

Полная поверхность нагрева, м2

31,6

Расчётная температура насыщенного пара, °С

174,5

Температура питательной воды, °С

50±10

Водяной объём котла, м3

1,1

Объём топочного пространства, м3

2,2

Коэффициент избытка воздуха в топке

1,1

Род тока питания

Переменный, напряжение 220/380В

Установленная электрическая мощность, кВт

6

Масса котла, кг, не более

4300

Габариты котла, м, не более

-длина

-ширина

-высота



4,2

2,35

2,9

Средний срок службы до списания при наработке не более 80000 часов, лет, не менее.

20

www.dznm.ru

Котел Е-1,0-0,9Г, Е-1/9Г, Е-1-9Г ЗПК “Энергетик”

Паровые котлы Е-1,0-0,9Г  (Е-1/9Г, Е-1-9Г), работающие на природном газе, на сегодня являются самыми востребованными котлами и составляют основную долю в общем выпуске паровых котлов Завода ЭНЕРГЕТИК. Низкая цена котла Е-1-9 Г и длительный срок службы данных котлов (не менее 20 лет), способствует их огромной популярности среди различных промышленных потребителей. На отечественном рынке паровых котлов малой мощности, производительностью  1 т/ч, котел Е-1,0-0,9 Г не имеет конкурентов. Паровой котел Е-1,0-0,9Г представляет собой готовый для монтажа моноблок, со встроенной топкой и передней панелью под газовую горелку любых как отечественных, так и зарубежных производителей. В стандартной комплектации котел Е-1,0-0,9 на природном газе оборудован передней плитой под горелку Г-1,0К.

ВНИМАНИЕ: Паровые котлы Е-1,0-0,9Г всегда в наличии на складе.

Цену котла Е-1,0-0,9Г и условия доставки Вы всегда можете уточнить у специалиста по телефонам:

  • 8-800-700-5536 (бесплатный звонок по РФ)
  • 8 (495) 799-61-90
  • 8 (3852) 99-15-65

​или по электронной почте zavod-energetik@mail.ru,

а также скачать по ссылке: ЦЕНА КОТЛА Е-1,0-0,9Г

Завод Энергетик предлагает купить паровой котел  Е-1,0-0,9Г (газ)  с толщиной стенки экранов 3.5 мм. Котел Е-1,0-0,9Г может быть изготовлен для работы в водогрейном режиме.

Особенности по установке горелки: завод производит паровой котел Е-1,0-0,9Г (Е-1-9Г) с передней панелью под любую газовую горелку по желанию заказчика: Г-1,0К, ГГ-1, UNIGAS и др.

Доставка котлов Е-1,0-0,9Г покупателю

Завод Энергетик предлагает следующие комплектующие к котлу Е-1,0-0,9Г:

  • горелка (Г-1,0К, Cibital Unigas, ГБЛ и др.)
  • питательный насос
  • автоматика котла Е-1,0-0,9Г
  • дымосос
  • вентилятор и др.

Трубная система котлоагрегата Е-1,0-0,9Г (Е-1/9Г) состоит из следующих узлов: верхнего и нижнего барабанов Ø650х8мм, размещенных на одной вертикальной оси и соединенных между собой пучком труб Ø51х3,5мм образующих конвективную поверхность нагрева; двух боковых топочных экранов, включенных в циркуляционный контур посредством двух верхних и двух нижних коллекторов Ø159х6, вваренных в барабаны; одного потолочного экрана, соединяющегося трубами с верхним барабаном. Верхние и нижние коллекторы боковых экранов парового котла Е-1,0-0,9Г расположены в одной вертикальной плоскости.

Для доступа к трубам боковых экранов верхние коллекторы имеют лючки. На торцевой части коллекторов имеются лючки для осмотра их внутренней части.

Для установки устройства измерения разряжения в топке котла Е-1,0-0,9Г в правом экране вваривается трубка Ø28х3мм

Доступ во внутреннюю часть барабанов и к трубам конвективного пучка котла Е-1,0-0,9Г производится через сьемные люки барабанов.

На нижнем барабане и нижних коллекторах боковых экранов имеются дренажные штуцеры. На верхнем барабане размещены патрубки водоуказательных приборов, уровнемерной колонки, штуцер ввода питательной воды, штуцер отбора пара на собственные нужды.

В верхней части обечайки верхнего барабана котла Е-1,0-0,9Г ( Е-1-9Г ) установлены штуцеры крепления двух предохранительных клапанов, главный пароотводящий штуцер и трубка крепления манометра. Внутри верхнего барабана котла Е-1,0-0,9Г ( Е-1-99Г ) имеются сепарационное устройство и труба ввода питательной воды.

Топочная камера Е-1,0-0,9 Г отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в осадительно-дожигательную камеру и далее в конвективный пучок.

На фронте котла Е-1,0-0,9Г на газообразном топливе устанавливается горелка.

Часть нижнего барабана парового котла Е-1,0-0,9Г, выступающего в топочное пространство, защищена кладкой из огнеупорного кирпича.



e-1-9.ru

Паровой котел Е-1,0-0,9Р / цена / описание / технические характеристики /

Двухбарабанный паровой котел Е-1,0-0,9Р паропроизводительностью 1 т/ч. Котел Е-1,0-0,9Р предназначен для выработки насыщенного пара посредством сжигания твёрдого топлива для технологических нужд промышленных предприятий, в системе отопления, вентиляции и горячего водоснабжения.

Описание

Котел Е-1,0-0,9Р –  паровой водотрубный котел с естественной циркуляцией.



Основными составными частями котла Е-1,0-0,9Р явлются блок котла (трубная система, топка, каркас с изоляцией) и вспомогательное оборудование (дымосос, вентилятор и питательный насос), которое может быть смонтировано на общей опорной раме, вместе с котлом.



Верхние и нижние коллекторы боковых экранов расположены в одной вертикальной плоскости.



Топочное устройство котла Е-1,0-0,9Р (Е-1,0-0,9Р), представляет собой колосниковую решётку.



Отличительной особенностью котла Е-1,0-0,9Р (Е-1,0-0,9Р) является, универсальная конструкция, которая позволяет с минимальными затратами перевести котёл с одного вида топлива на другой.



Котел серии Е-1,0-9ГМ (Е-1,0-0,9ГМ) оснащён необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности.



Котел Е-1,0-0,9Р (Е-1,0-0,9Р) поставляется одним транспортабельным блоком и оснащён необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами.



Котел Е-1,0-0,9Р (Е-1,0-0,9Р) дополнительно комплектуется вентилятором, дымососом, питательным насосом, золоуловителем и автоматикой безопасности.



Характеристики



НаименованиеЗначение
Тип котлаПаровой
Вид расчетного топлива

1 – Каменный уголь; 2 – Бурый уголь

Паропроизводительность, т/ч1

Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)

0,8(8,0)
Температура пара на выходе, °Снасыщ. 170
Температура питательной воды, °С50
Расчетный КПД (топливо №1), %81
Расчетный КПД (топливо №2), %81
Расход расчетного топлива (топливо №1) , кг/ч150
Расход расчетного топлива (топливо №2), кг/ч219
Габариты транспортабельного блока, LxBxH, мм3400х1790х2650
Габариты компоновки, LxBxH, мм3400х1790х2700
Масса котла без топки (транспортабельного блока котла), кг3287
Масса котла без топки (в объеме заводской поставки), кг3395
Вид поставкиВ сборе
Срок изготовления, дней20

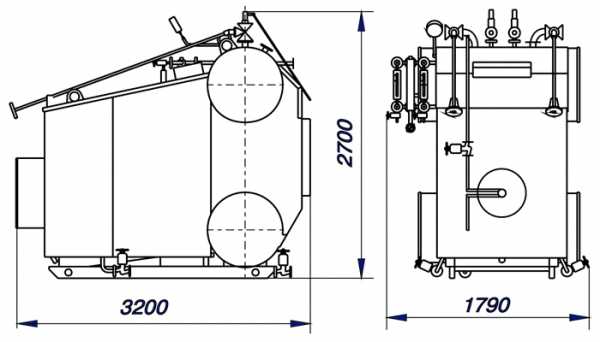

Чертежи

Комплектация

Базовая комплектация котла Е-1,0-0,9Р (Е-1,0-0,9Р):



  • Блок котла в обшивке и изоляции.
  • Топка ручная встроенная в блок котла.



Дополнительная комплектация котла Е-1,0-0,9Р (Е-1,0-0,9Р):





 Арматура и водоуказательные приборы к котлу Е-1,0-0,9Р (Е-1,0-0,9Р):





НаименованиеКоличество
Клапан запорный фланцевый из ковкого чугуна Ду32 Pу16 (15кч19п2) ТУ 3732-002-00218137-951
Клапан обратный Ду32 Ру25 16кч9п ТУ 26-07-1443-871
Кран шаровой муфтовый Ду20 Ру16 Сталь 204
Ящик с мелкими деталями (Е-1,0-0,9Р)1
Вентилятор ВД-2.7-30001
Дымосос Д-3,5М1
Клапан предохранительный Ду25 Ру10 Б 2605 / Б 2103 ТУ 24.155-982
Колонка уровнемерная1
Насос ЦНСг 2/100-5 ТУ 426-АО-40\10-065-931
Указатель уровня Dy10 Py252
ФЛАНЕЦ2
Ящик с мелкими деталями (Е-1,0-0,9Р)1

Запасные части

ПО “САЭМ” предлагает к поставке запасные части для парового котла Е-1,0-0,9Р:



  • Барабан верхний котла Е-1,0-0,9Р (Е-1,0-0,9Р)
  • Барабан нижний котла Е-1,0-0,9Р (Е-1,0-0,9Р)
  • Поверхности нагрева / Трубная система котла Е-1,0-0,9Р (Е-1,0-0,9Р):
  • Экранные трубы Е-1,0-0,9Р (Е-1,0-0,9Р)
  • Конвективные (кипятильные) трубы / Конвективный пучок Е-1,0-0,9Р (Е-1,0-0,9Р)

Узнать стоимость котла Е-1,0-0,9Р

Узнать стоимость котла Е-1,0-0,9Р

Поля отмеченные звездочкой * обязательны для заполнения

* В соответствии со статьей 9 Федерального закона от 27 июля 2006 года N 152­ФЗ  «О персональных данных», даю согласие на обработку в документальной и/или  электронной форме моих персональных данных сайту saem.su (далее Сайт) и размещение их на Сайте в информационно­-телекоммуникационной сети «Интернет».

При заполнении любых форм на Сайте я предоставляю следующую информацию: ФИО, электронная почта, телефон.

Предоставляя свои персональные данные при заполнении форм и другом взаимодействии с Сайтом, я соглашаюсь на их обработку Сайтом. Настоящее согласие действует бессрочно и может быть отозвано мной  в письменной форме посредством обращения на электронную почту mail@saem.su.

Я подтверждаю подлинность предоставленной мной информации.

Информация на сайте является ознакомительной.



Чтобы купить паровой котел Е-1,0-0,9Р (Е-1,0-0,9Р) или получить подробную информацию о продукции, выпускаемой ПО «САЭМ», свяжитесь с нашими специалистами:

– по телефону  8-800-550-57-70 (звонок по России бесплатный)

– по электронной почте saem@rambler.ru



saem.su

Отправить ответ

avatar
  Подписаться
Уведомление о
