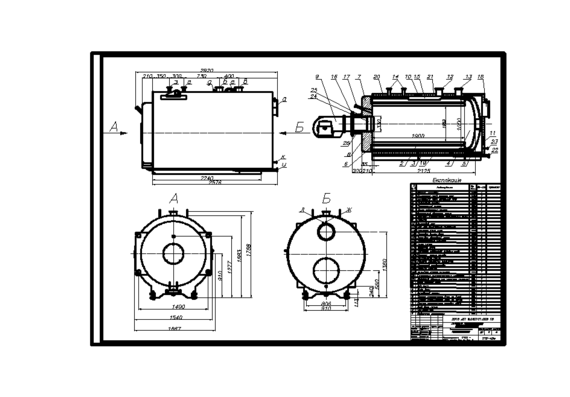

Котел водогрейный жаротрубно-дымогарный 22ЗИОСАБ 1000 (1000 кВт)

Описание котлов производства ЗИОСАБ.

Котлы отопительные автоматизированные серии ЗИОСАБ мощностью от 0,125 до 6 МВт выполнены по ГОСТ 30735-2001, предназначены для теплоснабжения зданий и сооружений, оборудованных системой водяного отопления с принудительной циркуляцией.

Котлы серии ЗИОСАБ – стальные, газотрубные двух и трехходовые по дымовым газам, горизонтального исполнения. Котлы относятся к классу жаротрубных котлов с дымогарными трубами.

Область применения : стационарные и блочно-модульные котельные в закрытых системах теплоснабжения.

Эти котлы способны отопить как отдельное помещение, например коттедж или склад , так и целый комплекс зданий: несколько многоквартирных домов или производственных цехов.

Климатическое исполнение УХЛ категории размещения 4 по ГОСТ 15150-69.

Котлы могут перевозиться железнодорожным, автомобильным ,авио и водным транспортом.

Поставка котлов осуществляется в сборном виде одним транспортабельном блоком.

Основные характеристики котлов 22ЗИОСАБ 1000.

Параметр Значение
Теплопроизводительность котла номинальная, кВт 1000
КПД котла на газе и жидком топливе, % (не менее) 91,5
Рабочее давление воды в котле, МПа (кгс/см2) 0,6 (6,0)
Максимальная температура воды на выходе из котла, °C  115
Номинальный расход воды, м3/час, при температуре 20°C 43
Минимальный расход воды, м3/час, при температуре  45°C 15,6
Гидравлическое сопротивление котла, кПа (мм.
вод.ст.) при температуре 20°C		 1,7 (170)
Аэродинамическое сопротивление котла, кПа (мм.вод.ст.)(мбар) 0,4 (40)(4)
Водяная емкость котла, м3 1,42
Длина топки, м 2,350
Диаметр топки, м 0,796
Температура уходящих газов, °С, не ниже  160
Поверхность нагрева, м2 29,6
Габаритные размеры (без выступающих элементов), мм  2455x1400x12018
Масса котла (без горелки), кг, не более  2692
Удельное потребление электроэнергии, кВт/МВт 		 6,2
Теплонапряжения топочного объёма, МВт/м3  0,738
Содержание оксида углерода СО в сухих уходящих газах, мг/м3, в пересчете на коэффициент избытка воздуха α=1,0 и нормальные условия. , не более: На легком жидком топливе  130
На природном газе  130
Содержание оксидов азота (в пересчете на NO2) в сухих уходящих газах, мг/м3, в пересчете на коэффициент избытка воздуха α=1,0 и нормальные условия, не более:На легком жидком топливе  250
На природном газе  120
Массовый расход уходящих газов при номинальной теплопроизводительности и α=1,1 , кг/час

1,56×1000

Коэффициент избытка воздуха α: На легком жидком топливе

 1,10-1,15
На природном газе  1,05-1,10
Расход воздуха м3/ч, на горение лёгкого жидкого топлива /природного газа  1357/1657
Расход топлива на горение, лёгкого жидкого топлива кг/ч /природного газа м3/ч  92/123
Уровень звука в контрольных точках при работе котла, дБА, не более  80
Напряжение питания, В  380/220
Сечение дымового патрубка, см2(Ду250)  1600
Потери в окружающую среду, q5, %  0,37

Примечания:

Значение КПД котла, температура уходящих газов, сопротивление приведены при номинальной нагрузке котла.

Минимальная длина пламенной головы горелки – 309+(20-60)мм

Котлы «ЗИОСАБ» | C.O.K. archive | 2002

В настоящие время компания «ЗИОСАБ» производит 16 типов водогрейных и паровых котлов мощностью от 30 кВт до 3 МВт. Эти котлы способны отопить как небольшое помещение, например, дачный домик, так и целый комплекс зданий: несколько многоквартирных домов или производственных цехов. Основные особенности котлов производства компании ЗИОСАБ :

  • разработка и изготовление осуществляются в соответствии с действующими в России нормативными документами, с учетом международных норм и правил;
  • высокая эффективность — КПД каждого котла не менее 90%;
  • простота и технологичность конструкций;
  • надежность оборудования — срок службы каждого котла не менее 10-15 лет;
  • полная ремонтопригодность — сварные швы легкодоступны для их осмотра, и при необходимости ремонта достаточно открыть переднюю или заднюю крышку;
  • низкие выбросы CO и NOx, что позволяет использовать котлы в регионах с жесткими экологическими требованиями, например, в курортных зонах;
  • герметичность топки обеспечивает возможность работы под наддувом, с использованием современных высокоэффективных автоматизированных горелок;
  • относительно небольшая масса и габариты котлов позволяют устанавливать их в контейнерных и крышных котельных или легко осуществлять монтаж в существующих котельных при замене устаревших котлов;
  • автоматическая работа котлоагрегата, не требующая постоянного присутствия обслуживающего персонала;
  • использование в трубном пучке только цельнотянутых труб повышает надежность конструкций;
  • поставка с завода полного комплекта оборудования значительно упрощает проведение монтажных работ.

Расскажем подробнее обо всех типах котлов. «ЗИОСАБ-30Е» — стальной водогрейный котел теплопроизводительностью 30 кВт. Предназначен для отопления небольшого помещения площадью до 300* м2. Комплектуется газовым или солярочным горелочным устройством с наддувом, что позволяет в значительной мере автоматизировать его работу, а в сочетании с предлагаемой к этому котлу автоматикой появляется возможность полностью автоматизировать работу котла в зависимости от погоды и желаемого нагрева помещения. Встроенный в котлоагрегат контур горячего водоснабжения делает его идеальным решением для отопления дачного домика или небольшого коттеджа. Благодаря высокому КПД — отличительной особенности всех котлов «ЗИОСАБ» — расход топлива составляет не более 3 кг солярки или 3 м3 природного газа в час при максимальной нагрузке, средний показатель значительно ниже. Универсальная модель — «ЗИОСАБ-45» — «народный» котел теплопроизводительностью 45 кВт (30 кВт на твердом топливе). Этот котел может работать на одном из трех видов топлива: газ, солярка или твердое топливо — дрова или уголь.

Также есть возможность использовать электрическую энергию — как аварийное или дополнительное питание. Котел может отопить площадь до 500* м2 при работе на жидком топливе или газе, и до 300* м2 при использовании твердого топлива. Котел имеет встроенный контур горячего водоснабжения производительностью 500 литров горячей воды в час. Работа агрегата на жидком топливе и газе может быть полностью автоматизирована предлагаемой к этому котлу автоматикой. Ряд котлов «ЗИОСАБ-125, 175, 250, 350, 500, 750, 1000, 1600, 2000, 2500, 3000» — это стальные водогрейные жаротрубные котлы теплопроизводительностью от 125 до 3000 кВт соответственно. Могут работать на жидком или газообразном топливе (пропан или природный газ). Назначение котлов — отопление значительных площадей: от 1000* до 30000* м2. Возможно использование в блочных и крышных котельных. Работа как отдельного котла, так и всей котельной, состоящей из этих котлов, может быть полностью автоматизирована. Основные характеристики этих котлов приведены в таблице 1.
* — площадь указана для потолка высотой 3 м и нормальной теплопотере здания. Требуемая мощность отопления должна быть указана в проекте на сооружение. Модифицированный котел «ЗИОСАБ-250М» теплопроизводительностью 250 кВт. Этот агрегат является представителем новой линейки котлов компактного базирования. Благодаря конструктивному решению, эти котлы могут размещаться друг над другом, экономя значительное количество площади. Подобное расположение котлов находит широкое применение при проектировании модульных и блочных котельных. Также на основе этих котлов разрабатывается система аварийного теплоснабжения с автомобильным базированием. Для замены устаревших котлов использующихся в теплосетях, налажен выпуск стальных водотрубных отопительных котлов. В настоящий момент производятся котлы теплопроизводительностью 1250 кВт — «ЗИО-1250», в процессе разработки находятся агрегаты мощностью 3, 5, 7, 10 МВт. За счет высоких скоростей теплоносителя в трубной системе данного ряда котлов допускается их эксплуатация с повышенным содержанием взвешенных веществ в теплоносителе, что является актуальным в условиях высокой изношенности тепломагистралей.
Конструктивно котел состоит из призматической газоплотной топки с водоохлаждаемой фронтальной стенкой и выемного конвективного блока, выполненного из оребренной трубы. Отдельным направлением производственной деятельности компании является разработка и производство стальных паровых котлов для выработки пара низкого давления и горячей воды для технологических процессов в пищевой отрасли, сельском хозяйстве и прочее. В настоящее время сертификационные испытания проходит паровой котел паропроизводительностью 600 кг пара в час. А к концу года будет налажен выпуск всей линейки паровых котлов: от 100 до 3000 кг пара в час. Все котлы по желанию заказчика комплектуются горелочными устройствами ведущих отечественных и импортных производителей, циркуляционными насосами и автоматикой управления. Котлы изготавливаются с применением современных технологий сварки и проходят многоступенчатый контроль качества: проверку исходных материалов, деталей и узлов, контроль сварных швов и испытания под давлением.
Конструкция котлов обеспечивает легкий доступ ко всем сварным швам в котле (для этого достаточно открыть дверцу) и проводить, при необходимости, ремонтные работы. Предприятие непрерывно ведет работы по усовершенствованию конструкций котлов, повышению их эффективности, снижению вредных выбросов в атмосферу и усилению эксплуатационной привлекательности изделий. Эти работы осуществляются с учетом последних достижений теплоэнергетики и собственных опытно-экспериментальных исследований. Высокий уровень разработок и достижений в производстве котлов не раз отмечался дипломами международных выставок, таких как «Aqua-Therm-98;99;2000;2001», «Энергосбережение-2000», «ЖКХ. Инженерные системы-2001» и др. За развитие и совершенствование преобразований в жилищной и коммунальных сферах компания получила благодарственное письмо от заместителя председателя Госстроя РФ и диплом международной конференции «Практика и перспектива энергосбережения в Финляндии. Адаптация опыта Финляндии к условиям Московского региона». На сегодняшний день котлы производства «ЗИОСАБ» установлены в отдельных строениях и котельных по всей территории России. Организации, эксплуатирующие наши котлы, отмечают их повышенную надежность, автоматизацию работы, высокий КПД и, как следствие, уменьшение затрат на топливо и обслуживание агрегата. Получить подробную информацию и приобрести нашу продукцию можно по адресу 142103 г. Подольск, ул. Железнодорожная, д.2, ЗАО «ЗИОСАБ», тел/факс (095) 747-10-22, 747-10-23, 747-31-88, (0967) 54-31-89, e-mail: [email protected], http://www.ziosab.ru.

ООО ТЕЛЛЕРМАН — котлы водогрейные стальные

Т Е Л Л Е Р М А Н

ГлавнаяПродукцияПрайс-листНовости

::: Котлы промышленные водогрейные :::

Котлы промышленные водогрейные устанавливаются в стационарных и мобильных котельных и предназначаются для отопления и горячего водоснабжения жилых, производственных и административных зданий. Котлы могут работать на твердом, жидком топливе и на газе при комплектации соответствующей горелкой.

СТАЛЬНЫЕ ВОДОГРЕЙНЫЕ ЖАРОТРУБНЫЕ. Не требуют обмуровки. Эксплуатация котлов должна производиться в закрытых системах теплоснабжения с умягчением и деаэрацией подпиточной воды. Котлы с индексом «а» — автоматизированные. В состав котла входят: котельный блок, газовая или жидкотопливная горелка с системой автоматики безопасности и регулирования, а также арматура, контрольно-измерительные приборы и датчики. При возникновении аварийной ситуации автоматически происходит аварийная остановка котла с запоминанием первопричины аварийной ситуации, а в помещении котельной подается звуковой сигнал.

Котлы водогрейные на твердом топливе с ручной топкой

Наименование

Теплопроизво-дительность, МВтВид топливаГабаритные размеры (с горелкой)Масса, кг (не более)

длина, мм

ширина, мм

высота, мм

КВ-0,2

0,2уголь, дрова2550136012801400

КСВ-0,2

0,2уголь, дрова2400190024001650

КСВ-0,25 Рт

0,25уголь224099021301650

КСВ-0,3

0,3уголь, дрова2400190026001950
Котлы КСВ малой мощности
НаименованиеТеплопроизводительность, МВтВид топливаНоминальный расходГабаритные размеры (с горелкой), ммМасса, кг (не более)

жидкого топлива, кг/ч

газа, м3/ч

длина

ширина

высота

КСВ-0,2 ЛЖ

0,25печное бытовое——3600200024001690

КСВ-0,2 Гн

0,25прир. газ——3400190024001700

КСВ-0,3 ЛЖ

0,32печное бытовое——2800190025002000

КСВ-0,3 Гн

0,32прир. газ——2800190025002010

КСВ-0,45 Гн

0,45прир. газ——260011001350900

Котлы серии КСВа

Наименование

Теплопроизво-дительность, МВтВид топливаНоминальный расход:Габаритные размеры (с горелкой)Масса, кг (не более)

жидкого топлива, кг/ч

газа, м3/ч

длина, мм

ширина, мм

высота, мм

КСВаУ-0,63 ЛЖ

0,63топл. печное бытовое70,4—3100114018701200

КСВаУ-0,63 Гн

0,63прир. газ—603150100017801200

КСВа-1,0 Гс (пр)

1,0прир. газ—117,64400140022003500

КСВа-1,0 Гн

1,0прир. газ—117,64400140022003500

КСВа-2,5 Гс

2,5прир. газ—270,04700190031805300

КСВа-2,5 Гс (исп. 02)

2,5прир. газ—270,04700190031805300
В таблице обозначение «Гс» означает — природный газ среднего давления, «Гн» — природный газ низкого давления, «ЛЖ» — жидкое топливо.
Для котлов КCВа предусмотрена установка приборных панелей ПП-0,63, ПП-1,0, ПП-2,5. Панели предназначены для измерения вакууметрического и избыточного давлений параметров котлов.

Котлы серии «КВ» стальные, автоматизированные, жаротрубно-газотрубные, с двухходовым (КВ-4 — с трехходовым, КВ-0,6 — с четырехходовым) движением газов, работают под наддувом. Котел КВ-1,05-115Н — с выдвижной камерой сгорания. В зависимости от комплектации автоматизированными горелками, котлы могут работать на: природном газе, бытовом печном топливе, дизельном топливе, топочном мазуте марок М-40 и М-100. Применение ротационных газо-мазутных горелок позволяют котлам КВ-0,6…КВ-4,0 работать на всех вышеперечисленных видах топлива. Для перевода с одного вида топлива на другой требуется перенастройка автоматики. Средний срок службы котлов — 10 лет.

Котлы серии КВ
НаименованиеТеплопр, МВтВид топливаНоминальный расходГабариты, ммМасса, кг
кг/часм3/час

КВ-Г-0,25-115Н

0,25газ прир.—27,32682 x 1000 x 13781121

КВ-Г-0,5-115Н

0,5газ прир.—54,23358 x 1200 x 16902120

КВ-Г-0,6-115Н

0,6газ прир.—663417 x 1876 x 22343800

КВ-Г-1,0-115Н

1,0газ прир.—1194800 x 1700 x 15244900

КВ-Г-1,05-115Н

1,05газ прир.—1194800 x 1700 x 15245000

КВ-Г-2,0-115Н

2газ прир.—2206400 x 1876 x 27106400

КВ-Г-4,0-115Н

4газ прир.—441,65606 x 2250 x 271511160

КВ-М-0,25-115Н

0,25ЖТ (ТПБ/ДТ)25,7—2420 x 1000 x 13781121

КВ-М-0,5-115Н

0,5ЖТ (ТПБ/ДТ)48,9—3100 x 1200 x 16902120

КВ-М-0,6-115Н

0,6ЖТ (ТПБ/ДТ)59,2—3370 x 1876 x 22343800

КВ-М-1,05-115Н

1,05ЖТ (ТПБ/ДТ/мазут)112,4—4800 x 1700 x 15245000

КВ-М-2,0-115Н

2,0ЖТ (ТПБ/ДТ/мазут)197—5390 x 1876 x 27107118

КВ-М-4,0-115Н

4,0ЖТ (ТПБ/ДТ/мазут)395—6100 x 2250 x 271511160

Обозначения в таблице:
ТПБ — топливо печное бытовое ТУ 38. 101.656-76
ДТ — дизельное топливо ГОСТ 305-88
Мазут — топочный мазут ГОСТ 10585-75

Отличительной особенностью котлов серии ЗИОСАБ являются:

  • полная ремонтопригодность — сварные швы легко доступны, для их осмотра и, при необходимости, ремонта достаточно открыть переднюю или заднюю крышку;
  • низкие выбросы CO и NOx, что позволяет использовать котлы в регионах с жесткими экологическими требованиями, например, в курортных зонах;
  • использование горелок WEISHAUPT не требует постоянного присутствия обслуживающего персонала;
  • комплектация горелками на природном газе или дизельном топливе с вязкостью до 6 мм2/с
    Котлы серии ЗИОСАБ
    НаименованиеТеплопроизвод, МВтНоминальный расходГабариты, ммМасса, кг
    кг/часм3/час

    ЗИОСАБ-125

    		0,12512161328 x 716 x 1020330

    ЗИОСАБ-175

    		0,17521281328 x 716 x 1020604

    ЗИОСАБ-250

    		0,2524321328 x 716 x 1020705

    ЗИОСАБ-250М

    		0,2524321328 x 716 x 1020705

    ЗИОСАБ-350

    		0,3533442455 x 1146 x 15401227

    ЗИОСАБ-500

    		0,547632455 x 1146 x 15401347

    ЗИОСАБ-750

    		0,7569933485 x 1400 x 20202434

    ЗИОСАБ-1000

    		1,0921233485 x 1400 x 20202600

    ЗИОСАБ-1600

    		1,61461984235 x 1770 x 24704350

    ЗИОСАБ-2000

    		2,01832474235 x 1770 x 24704600

    ЗИОСАБ-2500

    		2,52803704710 x 2045 x 27466323

    ЗИОСАБ-3000

    		3,02803704710 x 2045 x 27466784
