на расстоянии не более 150 мм

от точки подключения крана заполнения системы отопления.

Не устанавливайте запорные устройства на сигнальной трубе в открытой системе отопления.

Запрещается подпитка системы отопления при работе основной горелки и при температуре воды в теплообменнике более 50°С.

Настоятельно рекомендуем строго соблюдать требования по помещение для установки котла и требования к конструкции и изоляции дымохода.

Не рекомендуется эксплуатировать котел при температуре теплоносителя ниже 50°С.

при покупке котла попросите у дилера заполнить талон гарантийного ремонта. проверить комплектность и товарный вид котла.

Котел можно транспортировать только в вертикальном положении.

СТОП

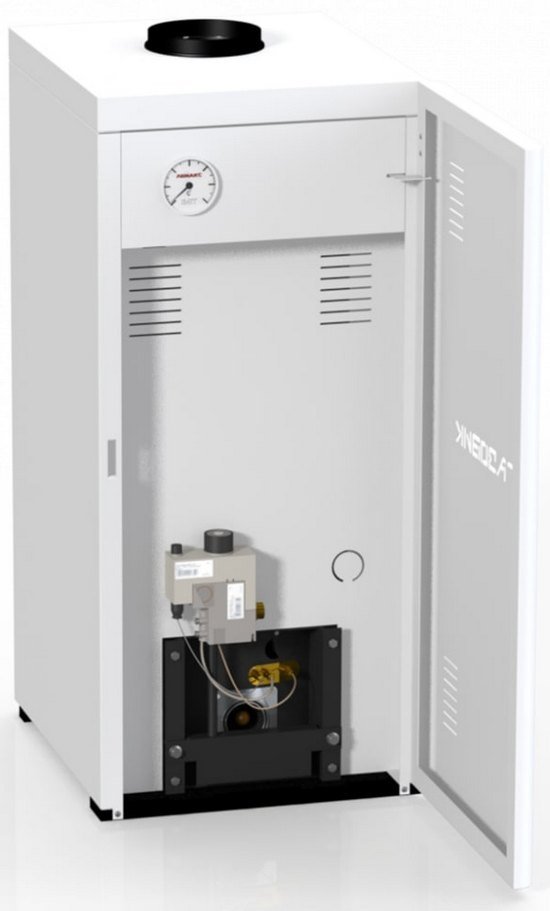

СТАЛЬНОЙ ГАЗОВЫЙ КОТЕЛ «LEMAX» СЕРИИ «ПРЕМИУМ» С АВТОМАТИКОЙ 820 NOVASIT

СТАЛЬ СТАЛЬ LEMAX PREMIUM 7,5 N С АВТОМАТИКОЙ 9 ВА 820 ПОЛОЖЕНИЕ0006

Подробнее

Дополнительные преимущества:

• Регулятор температуры размещен на передней панели котла с обозначением температур, что позволяет точно подобрать оптимальный температурный режим;
• Подключение комнатного термостата, с помощью которого можно регулировать температуру котла в зависимости от температуры в помещении;

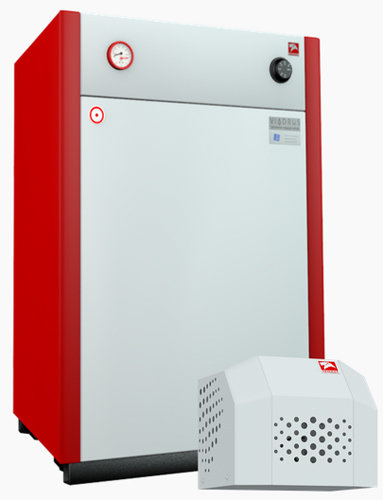

• Работает совместно с турбонасадкой Lemax для принудительного отвода отработавших газов;
• Система плавного пуска.

Технические характеристики:

Перед использованием котла с нагреванием, прочтите …

Page 5

• Картинка
• Текст

Premium-M B. 0,03

10005.

ОБЩИЕ УКАЗАНИЯ

1.1. Прочтите данное руководство перед использованием котла.

эстом.

1.2. монтажные работы, обучение эксплуатации, ввод в эксплуатацию, профессионал

лактик техническое обслуживание и ремонт котла осуществляются специализированной организацией и местным управлением газового хозяйства в соответствии с «Правилами безопасности систем газораспределения и газопотребления», утвержденными Гостехнадзором РФ , и строительных норм и правил СНип 11-35-76; СНип 2.04.05-91 Госстроя РФ, согласно проекта на установку котла и обязательное заполнение карты контроля.

1.3. Собранный котел может быть введен в эксплуатацию только после его приемки

газоэкспертами, инструктажа владельца и обязательного заполнения контрольного талона на монтаж (п. 21)

1.4. Проверку и чистку дымохода, ремонт и контроль системы водяного отопления

производит владелец котла. При замене старого котла с низким КПД на современный следует уделить особое внимание конструкции дымохода. При КПД котла ниже 80-85 % температура дымовых газов составляет около 200°С, что обеспечивает хорошую тягу даже при плохо изолированном дымоходе. С эффективностью 90% температура дымовых газов падает до 110-120°С, а при устаревшем дымоходе пропадает тяга, что приводит к срабатыванию автоматики и отключению котла. Статистика отказов показывает, что 94% проблем с котлами возникают из-за неправильно выполненного дымохода.

1.5. В помещении, в котором установлен котел, необходимо предусмотреть

естественную вентиляцию. Запрещается закрывать решетки вентиляционных каналов.

1.6. Использование котлов на опасных производственных объектах запрещается.

2.

НАБОР

2.1. Отопительный котел с установленной на нем газовой горелкой. 2.2. Упаковочные контейнеры. 2.3. Руководство по эксплуатации котла.

3.

технические характеристики

3.1. Котлы стальные отопительные премиум серии

предназначены для отопления и

ржаного водоснабжения квартир, жилых домов, коттеджей, зданий административно-бытового назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией. котел соответствует всем требованиям безопасности и экологичности, установленным для данного вида продукции. ГОСТ 20548; ТУ 4931-011-24181354-2011.

3.2. Котлы работают на природном газе ГОСТ 5542-96 и поставляются в сборе

с газовой горелкой

3.3. Рабочее давление воды в системе отопления не более 2 кгс/см

2

, в закрытой системе

отопления необходимо установить систему безопасности с предохранительным клапаном на давление не более 1,5 -1,7 кгс/см

2

.

Серия Модели

Модельный ряд Patriot состоит из 6 моделей :

• Patriot 6 . .. Напольные газовые котлы мощностью 6 кВт. Предназначен для помещений площадью около 60 м2. Дополнительный нагрев за счет собственной конвекции повышает эффективность работы. Оптимальный вариант для обогрева небольшого частного или загородного дома, офиса.
• Патриот 7,5 … Газовые напольные установки предназначены для обогрева площадей до 75 м2. Рассеиваемая тепловая мощность 7,5 кВт. Хорошо показывает себя при обогреве квартир, небольших частных или загородных одноэтажных домов, офисных или производственных помещений.
• Патриот 10 … Агрегаты напольные газовые одноконтурные мощностью 10 кВт. Они способны отапливать дома или помещения площадью до 100 кв.м. Их отличает высокий КПД и низкий расход газа.
• Патриот 12,5 … Мощность установки 12,5 кВт, что позволяет отапливать до 125 м2. Энергонезависимая конструкция делает его невосприимчивым к неожиданным перебоям в подаче электроэнергии, сбоям в линии, скачкам напряжения или пониженному напряжению. Имеет возможность подключения внешнего бойлера косвенного нагрева для горячего водоснабжения.
• Патриот 16 … Напольные газовые котлы мощностью 16 кВт. Предназначены для обогрева площадей до 160 м2, что позволяет использовать их в соответствующих жилых, производственных или общественных помещениях, в том числе двухэтажных. Их можно использовать в системах как с естественной, так и с принудительной циркуляцией теплоносителя. Есть возможность подключения внешнего водонагревателя.
• Patriot 20 … Самые мощные агрегаты из всей линейки Patriot. Они выдают 20 кВт полезной (тепловой) мощности, что позволяет эффективно использовать их в помещениях площадью до 200-250 м2. При малом расходе газа обеспечивается стабильное поддержание заданного режима отопления. Совершенно безопасные, они могут работать совместно с внешними водонагревателями для бытовых нужд.

При заметной разнице в мощности котлы серии Патриот имеют одинаковую конструкцию и работают по одному принципу.

Установка и настройка подробно описаны в руководстве пользователя, безопасность обеспечивает закрытая горелка с коаксиальным дымоходом, не требующая подключения к общему дымовому каналу здания.

Это увеличивает возможности котлов и позволяет использовать их как в частных домах, так и в квартирах при условии установки у наружной стены. .

ВАЖНО!

Монтаж и подключение должны производить работники газовой или сервисной службы. Самостоятельное подключение представляет угрозу безопасности людей и имущества.

Установка, подготовка к эксплуатации …

Стр. 10

• Изображение
• Текст

10

Premium-M B. 1.03

6.

Установка, подготовка к работе .

6.1. Объем помещения, в котором устанавливается котел, должен быть не менее 8 м

3

… Рас-

Расстояние между облицовкой котла и стенами должно быть не менее: — сзади 150 мм; — 100 мм вправо и влево; — 1000 мм спереди.

6.2. В помещении, в котором установлен котел, необходимо предусмотреть

естественную вентиляцию.

6.3. При монтаже котла к сети отопления необходимо на пол постелить негорючий лист

теплоизоляционный материал, сверху — лист железа, на него установить котел.

6.4. Соединения котла с системой отопления и газовой магистралью должны быть резьбовыми.

вторичный, позволяющий при необходимости отключить котел. Если котел устанавливается взамен старого котла, необходимо обязательно промыть трубопроводы и радиаторы системы отопления для удаления ржавчины, накипи и шламовых отложений. При несоблюдении этих требований продукты отложений (ржавчина, осадок) переходят в котел, что значительно затрудняет циркуляцию теплоносителя и снижает теплоотдачу от котла. В этом случае претензии к температурным показателям теплоносителя при работе котла производителем не принимаются.

При повышенной теплоемкости помещения (толщина наружных стен дома, целостность окон и дверей, трассировка труб системы отопления на чердаках, чердаках, не утепленных, превышена его площадь или значительно превышена мощность теплоносителя — количество радиаторов, труб) от установленных норм, температура теплоносителя может не достигать 80°С, что не означает, что котел неисправен.

6.5. Вместимость теплоносителя в системе отопления не должна превышать: Премиум 10 — 150

литров, премиум 12,5 — 180

литров, премиум 16 —
240
литры, премиум 20 —
30019
Litters, премий 25 -9000 2 375 9000 Litters, премий 25 -9000 2 9000 Litters.
450
литра, Премиум 40 —
600
литра.

6.6. Для правильного заполнения и подпитки системы обязательно установите сливной

предохранительный клапан 1,5-1,7 кгс/см

2

на расстоянии не более 150 мм от места

места подключения крана для заполнения системы отопления.

6.7. Расширительный бак устанавливается вверху основного стояка, желательно

в отапливаемом помещении. Не устанавливайте вентиль на сигнальную трубу (см. рис. 2, 3).

6.8. Горизонтальные участки трубопроводов системы отопления должны выполняться по

с уклоном не менее 10 мм на 1 м в сторону радиаторов отопления и от них к котлу. Это делается для того, чтобы обеспечить свободный выход воздуха при заполнении системы водой и исключить образование воздушных пробок.

6.9. Трубопроводы, радиаторы отопления и их соединения должны быть герметизированы

протечки воды не допускаются.

6.10. Для закрытой системы отопления необходимо установить систему безопасности с предохранительным клапаном

на давление не более 1,5-1,7 кгс/см

2

.

6.11. Устройство дымохода, к которому подключается котел, должно соответствовать СП42-

101-2003 «Общие положения по проектированию и устройству газораспределительных систем» (см. рис. 4).

6.12. После подключения котла к системе газоснабжения и заполнения теплоносителем

системы отопления работники специализированного сервисного центра или участкового газового управления должны отрегулировать и проверить работоспособность автоматики безопасности и регулирования температуры, а также проверить герметичность все резьбовые соединения на газопроводе котла и перед ним.

6.13. Перед розжигом газовой горелки проверьте наличие тяги по п.4.3. С отсутствием

сквозняк, запрещается зажигать газогорелочное устройство.

Комментарии (1)

Выделить → Я нашел инструкцию для своего водонагревателя здесь! #manualza

• Нажмите →

Из инструкции по использованию противогаза: — Надевайте, пока очки не окажутся напротив глаз!

Мануалза! Manualza.ru

Еще не с нами?

Выбор места для установки котла парапетного типа

Котлы парапетного типа устанавливаются только в нежилых и неофисных помещениях, то есть их нельзя устанавливать в жилых и офисных помещениях, но они вполне могут быть расположены в кухнях, холлах, коридорах и других подсобных помещениях. Газовые котлы этого типа не требуют постоянного присмотра.

Газовые котлы «Парапет» устанавливаются только на наружную стену здания, чтобы вблизи места их установки не было горючих элементов конструкции. Если в стене предусмотрены горючие элементы, то расстояние от трубы до таких элементов должно быть не менее 20 см, а сами эти элементы должны быть защищены огнеупорным материалом со стороны трубы и газового котла. На самом фасаде не должно быть горючих элементов ближе 30 см от трубы. Если такие элементы присутствуют, их либо удаляют, либо защищают огнеупорным материалом.

Труба не должна выходить на лоджию, на балкон, под навес и тем более в подъезд или арку. Стоит сразу убедиться, что труба не мешает прохожим, если котел установлен на небольшой высоте относительно земли, и не выбрасывает продукты горения в окно к соседям.

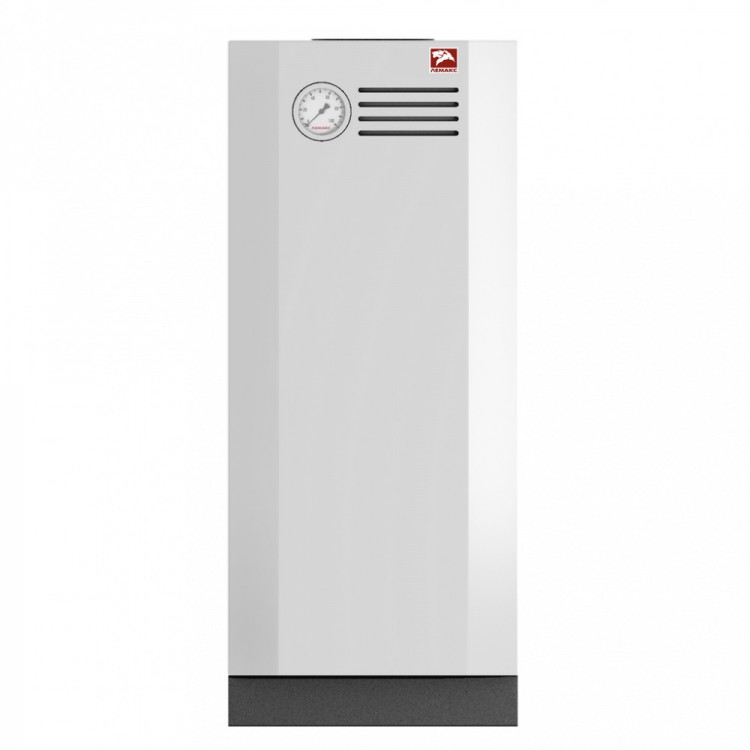

Котлы лемакс премиум серии. Котлы лемакс серия премиум Напольный газовый котел лемакс премиум 30

Котел Лемакс изготовлен из высококачественной стали 2 мм повышенной плоскостности Магнитогорского металлургического комбината. Теплообменник покрыт теплоизоляционной эмалью и обработан ингибиторным составом, предотвращающим коррозию. Котел не требует подключения к электрической сети. Предназначены для отопления и горячего водоснабжения квартир, жилых домов, коттеджей, зданий административного назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией. котел соответствует всем требованиям безопасности и экологичности, установленным для данного вида продукции. ГОСТ 20548; ТУ 4931-011-24181354-2011.

Котлы работают на природном газе ГОСТ 5542-96 и поставляются в сборе с газовой горелкой.

Рабочее давление воды в системе отопления не более 2 кгс/см 2 , в закрытой системе отопления необходимо устанавливать систему безопасности с предохранительным клапаном на давление не более 1,5-1,7 кгс/см 2

1. Расширенный диапазон мощности от 10 до 40 кВт.
2. Новый дизайн.
3. Наличие системы защиты от перегрева, прерывания тяги, образования нагара, а также от продувки котла.
4. Удобство обслуживания котла за счет использования съемных элементов футеровки и профильного оборудования.
5. Удобство чистки котла за счет использования съемной верхней панели.
6. Улучшена система защиты (установлен датчик перегрева теплообменника).
7. Максимальная эффективность достигается за счет:
   1. увеличить площадь теплообмена;
   2. внесены изменения в конструкцию турбулизатора для максимального удержания выхлопных газов.
8. Увеличенный поток первичного и вторичного воздуха.
9. Функция горячей воды.
10. Гарантия 3 года.

Таблица сравнения характеристик котлов
Серия Лемакс Премиум

Наименование параметров
— одноконтурный		12,5
— двухконтурный		12,5 В	16 В	20 В	25 В	30 В	35 В	40 В
Тип газогорелочное устройство.	ГСУ 12	ГСУ 15	ГСУ 19	ГСУ 24	ГСУ 30	ГСУ 35	ГСУ 40	ГСУ 45
Номинальная тепловая мощность, кВт	10	12,5	16	20	25	30	35	40
КПД % не менее	90	90	90	90	90	90	90	90
Температура отработавших газов °С, не менее	110	110	110	110	110	110	110	110
Диапазон вакуума, при котором обеспечивается устойчивая работа котла, Па	4-25	4-25	4-25	4-25	4-25	4-25	4-25	4-25
Номинальное давление газа, Па	1300	1300	1300	1300	1300	1300	1300	1300
Производительность контура ГВС ∆ 30 °С, л/мин. (при температуре воды на входе не менее 15 °С)	—	4	5	6	7	8	9	10
Максимальный расход газа, м3	1.2	1,5	1,9	2,4	3	3,5	4	4,5
Максимальная температура воды на выходе из котла, °С	90	90	90	90	90	90	90	90
Диаметр дымовой трубы, мм	100	130	130	130	130	130	140	140
Диаметр газовой трубы, дюйм	1/2’’	1/2’’	1/2’’	1/2’’	1/2’’	1/2’’	3/4’’	3/4’’
Диаметр присоединяемых патрубков, дюйм	1 1/2’’	2’’	2’’	2’’	2’’	2’’	2’’	2’’
Габаритные размеры, мм:
— Высота	748	744	744	961	961	961	1016	1016
— Ширина	330	416	416	470	470	470	532	532
— Глубина	499	491	491	556	556	556	608	608
Масса, не более, кг	39	53/58	53/58	75/80	80/85	80/85	100/106	100/106

Общие инструкции

• Прочтите данное руководство перед использованием отопительного котла.
• Монтажные работы, обучение эксплуатации, наладка, профилактический ремонт и ремонт котла выполняются специализированной организацией и местным газовым управлением в соответствии с «Правилами безопасности систем газораспределения и газопотребления», утвержденными Госгортехнадзором РФ РФ, и строительных норм и правил СНип 11-35-76; СНип 2.04.05-91 Госстроя РФ, согласно проекта на установку котла и обязательное заполнение контрольного талона.
• Ввод в эксплуатацию установленного котла возможен только после его приемки специалистами газового хозяйства, инструктажа владельца и заполнения контрольного талона на установку (стр. 21 руководства по эксплуатации)
• Проверку и чистку дымохода, ремонт и контроль системы водяного отопления осуществляет владелец котла. При замене старого низкоэффективного котла на современный необходимо уделить особое внимание конструкции дымохода. При КПД котла ниже 80-85% температура дымовых газов около 200°С, что обеспечивает хорошую тягу даже при плохо утепленной дымовой трубе. С эффективностью 90% температура дымовых газов падает до 110-120°С, а при устаревшем дымоходе пропадает тяга, что приводит к срабатыванию автоматики и отключению котла. Статистика отказов показывает, что 94% проблем с котлами связаны с неправильно выполненным дымоходом.
• Помещение, в котором установлен котел, должно быть обеспечено естественной вентиляцией. Запрещается закрывать решетки вентиляционных каналов.
• Использование котлов на опасных производственных объектах запрещается.

Монтаж, подготовка к работе

• Объем помещения, в котором устанавливается котел, должен быть не менее 8 м3. Расстояние между облицовкой котла и стенами должно быть не менее:
• Помещение, в котором установлен котел, должно быть обеспечено естественной вентиляцией.
• При монтаже котла к тепловой сети необходимо на пол постелить лист негорючего теплоизоляционного материала, сверху — лист железа, на него установить котел.
• Соединения котла с системой отопления и газопроводом должны быть резьбовыми, позволяющими при необходимости отключить котел. Если котел устанавливается взамен старого котла, необходимо обязательно промыть трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осадка. При несоблюдении этих требований продукты отложений (ржавчина, осадок) переходят в котел, что значительно затрудняет циркуляцию теплоносителя и снижает теплоотдачу котла. При этом претензии к температурным показателям теплоносителя при работе котла производителем не принимаются.
• При повышенной теплоемкости помещения (толщина наружных стен дома, целостность окон и дверей, разводка системы отопления на чердаках, чердаках, не утепленных, превышающих его площадь или значительно превышающих мощность теплоносителя — количество радиаторов, труб) от установленных нормативами, температура теплоносителя может не достигать 80°С, что не означает, что котел неисправен.
• Вместимость теплоносителя в системе отопления не должна превышать:

Premium 10 — 150 liters
Premium 25 — 375 liters
Premium 12. 5 — 180 liters
Premium 30 — 450 liters
Premium 16 — 240 liters
Premium 40 — 600 liters
Премиум 20 — 300 литров

Гарантия

Гарантийный срок эксплуатации котла при обязательном ежегодном профилактическом обслуживании и соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации 36 месяцев со дня распродажа.

Отопительные котлы серии Лемакс Премиум со стальным теплообменником предназначены для отопления и горячего водоснабжения квартир, жилых домов, коттеджей, административных зданий, оборудованных системой водяного отопления с естественной или принудительной циркуляцией.

Газ котельный Лемакс Премиум соответствует всем требованиям безопасности и экологичности, установленным для данного вида продукции. ГОСТ 20548; т У 4931-011-24181354-2011
Котлы Лемакс Премиум работают на природном газе ГОСТ 5542-96 и поставляются в сборе с газовой горелкой

Рабочее давление воды в системе отопления не более 2 кгс/см 2 , в закрытой системе отопления необходимо устанавливать систему безопасности с предохранительным клапаном на давление не более 1,5-1,7 кгс/см 2

Металлочерепица Тагонрогская ТЭЦ мощностью 30 кВт применяется для отопления жилых домов и производственных помещений площадью до 300 м2 .

Котел газовый Лемакс Премиум — 30 со стальным теплообменником производства Тагонрогского завода газового и отопительного оборудования.

Обращаясь в нашу компанию вы покупаете Котел газовый Lemax Premium — 30 у официального дилера производителя по цене ниже заводской. Кроме того, у нас вы можете приобрести все необходимое оборудование для системы отопления вашего дома.

Долговечность:

Высококачественный стальной теплообменник из стали Магнитогорского завода;
— Теплообменник толщиной 2 мм из высококачественной стали с эмалированным покрытием теплообменника с антикоррозийным покрытием;
— максимальное рабочее давление 4 бар;
— предусмотрена теплоизоляция теплообменника;
— обработаны ингибирующим составом против коррозии;
— срок службы 15 лет.

Надежность:

Защита от перегрева;
— защита от прерывания тяги;
— защита от пламени;
— защита от образования нагара.

Комфорт и экономичность:

Простота использования;
— эргономичный дизайн;
— подключение к электрической сети не требуется;
— оснащение газовым клапаном концерна SIT (Италия), экономия до 30% газа;
— 3 года гарантии.

Котел газовый «Лемакс» Возможен перевод на пропан-бутан или сжиженный газ (баллонный), достаточно заменить форсунку .

Общая инструкция для газового котла Lemax Premium Series

1. Прочтите данное руководство перед использованием отопительного котла.
2. Монтажные работы, обучение эксплуатации, наладка, профилактический ремонт и ремонт котла выполняются специализированной организацией и местным газовым управлением в соответствии с «Правилами безопасности систем газораспределения и газопотребления», утвержденными Госгортехнадзором РФ РФ, и строительных норм и правил СНип 11-35-76; СНип 2.04.05-91 Госстроя РФ, согласно проекта на установку котла и обязательное заполнение контрольного талона.
3. Ввод в эксплуатацию установленного котла возможен только после его приемки специалистами газового хозяйства, инструктажа владельца и заполнения контрольного талона на установку (стр. 21 руководства по эксплуатации)
4. Проверку и чистку дымохода, ремонт и контроль системы водяного отопления осуществляет владелец котла. При замене старого низкоэффективного котла на современный необходимо уделить особое внимание конструкции дымохода. При КПД котла ниже 80-85% температура дымовых газов около 200°С, что обеспечивает хорошую тягу даже при плохо утепленной дымовой трубе. С эффективностью 90% температура дымовых газов падает до 110-120°С, а при устаревшем дымоходе пропадает тяга, что приводит к срабатыванию автоматики и отключению котла. Статистика отказов показывает, что 94% проблем с котлами связаны с неправильно выполненным дымоходом.
5. Помещение, в котором установлен котел, должно быть обеспечено естественной вентиляцией. Запрещается закрывать решетки вентиляционных каналов.
6. Использование котлов на опасных производственных объектах запрещается.

Установка, подготовка к работе газового котла Lemax Premium серии

1. Объем помещения, в котором установлен котел, должен быть не менее 8 м3. Расстояние между облицовкой котла и стенами должно быть не менее:
2. Помещение, в котором установлен котел, должно быть обеспечено естественной вентиляцией.
3. При монтаже котла к тепловой сети необходимо на пол постелить лист негорючего теплоизоляционного материала, сверху — лист железа, на него установить котел.
4. Соединения котла с системой отопления и газопроводом должны быть резьбовыми, позволяющими при необходимости отключить котел. Если котел устанавливается взамен старого котла, необходимо обязательно промыть трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осадка. При несоблюдении этих требований продукты отложений (ржавчина, осадок) переходят в котел, что значительно затрудняет циркуляцию теплоносителя и снижает теплоотдачу котла. При этом претензии к температурным показателям теплоносителя при работе котла производителем не принимаются.
5. При повышенной теплоемкости помещения (толщина наружных стен дома, целостность окон и дверей, разводка системы отопления на чердаках, чердаках, не утепленных, превышающих его площадь или значительно превышающих мощность теплоносителя — количество радиаторов, труб) от установленных нормативами, температура теплоносителя может не достигать 80°С, что не означает, что котел неисправен.

два контура, встроенная автономная автоматика 710 MINISIT пьезорозжиг. Котел не требует подключения к электросети, полностью автономен, возможность работы в закрытой, открытой системе отопления здания. Не прихотлив к теплоносителю, допускается использование незамерзающей жидкости при установке закрытой системы, при давлении в полтора бара.

Котлы стальные отопительные серии Премиум 30В предназначены для отопления и горячего водоснабжения квартир, жилых домов, коттеджей, зданий административно-бытового назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией. Котел соответствует всем требованиям безопасности и экологичности, установленным для данного вида продукции.

Для предотвращения термических ожогов горячей водой установить «Термостатический автоматический кран с терморегуляцией для приготовления теплой воды» или при пользовании горячей водой сначала открыть холодную воду, затем добавить горячую до создания комфортной температуры.

Возможности напольного двухконтурного аппарата Лемакс Премиум 30В

Отапливаемая площадь здания, дома, коттеджа 300 метров при стандартной высоте потолка, три мер.

Котел Премиум 30В представляет собой сварную стальную конструкцию, образующую водяную рубашку по всему периметру. В нижней части котла, в отверстии камеры сгорания, установлена ​​газовая горелка с органами управления. В верхней части котла имеется газоотводная труба для удаления продуктов сгорания из топки.

На задней поверхности котла расположены патрубки с резьбой, предназначенные для подключения котла к системе отопления. Регулирование и поддержание заданной температуры обеспечивает терморегулятор, модулирующий пламя основной горелки, снабженный ручкой с делениями, установленный на передней панели горелки.

Теплообменник защищен от агрессивных факторов: растворов солей, минеральных масел.

Котел Premium не требует подключения к электросети.

Оснащен оригинальными комплектующими газовой горелкой и газовым клапаном итальянского концерна «SIT», а также инжекторной микрофакельной горелкой «POLIDORO».

1. Наличие системы защиты от перегрева, прерывания тяги, образования нагара, а также от задувания котла.
2. Котел Премиум 30В удобен в обслуживании за счет использования съемных элементов облицовки и профильного оснащения.
3. Удобство чистки котла за счет использования съемной верхней панели.
4. Система повышенной безопасности (установлен датчик перегрева теплообменника).
5. Максимальная эффективность со стальным теплообменником.
6. Увеличенная площадь теплообмена.
7. Изменения в конструкции турбулизатора для максимального удержания выхлопных газов.
8. Увеличьте поток первичного и вторичного воздуха.
9. Котел Премиум имеет возможность перехода на сжиженный газ.
10. Трубы отводные большого диаметра для отопления диаметром 50 мм.
11. Стандартный размер трубы ГВС 15 мм.
12. Котел работает в системах с естественной циркуляцией.
13. Допускается установка циркуляционного насоса.
14. Максимальное рабочее давление в контуре горячего водоснабжения не более 6 кгс/см2.
15. Гарантия производителя 3 года.

Технические характеристики двухконтурного котла Лемакс Премиум серии 30В

Максимальный расход газа для котла LEMAX PREMIUM 30 В с газовой горелкой ГГУ 35 составляет 3,5 м³/ч.

ПРОЦЕДУРА РАБОТЫ

Помещение, в котором устанавливается котел Премиум 30В, должно быть обеспечено естественной вентиляцией. Запрещается закрывать решетки вентиляционных каналов.

Для включения котла необходимо проверить заполнение системы отопления водой, проверить наличие тяги и выбрать нужный порядок действий, определяемый мощностью котла и используемой автоматикой безопасности.

Для котлов мощностью от 25 до 30 кВт с газогорелочным устройством на базе итальянской автоматики 710 MINISIT и инжекционной горелкой Polidoro.

ВНИМАНИЕ!

В любом случае, при включении газового клапана ВСЕГДА поворачивайте ручку регулировки температуры в положение «выключено» и только после этого начинайте розжиг горелки.

Открыть газовый кран на линии подачи газа к напольному котлу Премиум 30В.

Нажать кнопку подачи газа и, не отпуская ее, нажать кнопку пьезорозжигателя. Не отпускайте кнопку подачи газа в течение 10-60 секунд.

Отпустить кнопку и проверить наличие пламени на пилотной горелке. Если пламени нет, увеличьте время удержания кнопки газа.

Для включения основной горелки поверните ручку установки температуры в положение 1. Максимальная температура теплоносителя 80 °C соответствует положению 7.

Чтобы выключить основную горелку, поверните ручку установки температуры в положение «выключено». При этом будет гореть факел пилотной горелки.

Для полного отключения подачи газа нажмите кнопку «Полное отключение».

Температура теплоносителя регулируется поворотом ручки регулировки температуры; при достижении заданной температуры термостат автоматически уменьшает подачу газа; при снижении температуры термостат возобновляет подачу газа.

Конструкция стального напольного двухконтурного котла LEMAX PREMIUM 30V

УСТАНОВКА, ПОДГОТОВКА К РАБОТЕ

Объем помещения, в котором установлен котел, должен быть не менее 8 м3. Расстояние между облицовкой котла и стенами должно быть не менее:

• — 150 мм сзади;
• – 100 мм справа и слева;
• – 1000 мм спереди.

Помещение, в котором установлен котел, должно быть обеспечено естественной вентиляцией.

При монтаже котла к тепловой сети необходимо на пол постелить лист негорючего теплоизоляционного материала, сверху — лист железа, на него установить котел. Подключение котла Премиум к газопроводу должно производиться через диэлектрическую изоляцию.

Соединения котла с системой отопления и газопроводом должны быть резьбовыми, позволяющими при необходимости отключить котел. Если котел Премиум устанавливается взамен старого котла, необходимо обязательно промыть трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осадка. При несоблюдении этих требований продукты отложений (ржавчина, осадок) переходят в котел, что значительно усложняет циркуляцию теплоносителя и снижает теплоотдачу котла Премиум. При этом претензии к температурным показателям теплоносителя при работе котла производителем не принимаются.

При повышенных теплозатратах помещения (толщина наружных стен дома, целостность окон и дверей, разводка труб системы отопления на чердаках, неутепленных чердаках, превышение его площади или значительное превышение мощности теплоносителя — количества радиаторов, труб) от установленных нормами, температура теплоносителя не может достигать 80 °С, что не означает, что котел неисправен.

Ориентировочное количество теплоносителя в системе отопления для напольного котла Лема

1. Бойлер Премиум 25В — 375 литров;
2. Бойлер Премиум 30В — 450 литров;

Точное количество теплоносителя определяется в проекте на систему отопления.

Для правильного заполнения и доливки системы, а также для закрытой системы отопления обязательно установить сливной предохранительный клапан на 1,5 кгс/см2 (бар) на расстоянии не более 150 мм от точки подключение клапана для заполнения системы отопления.

Расширительный бак устанавливается вверху основного стояка, желательно в отапливаемом помещении. Запрещается устанавливать вентиль на сигнальную трубу.

Горизонтальные участки трубопроводов системы отопления должны выполняться с уклоном не менее 10 мм на 1 метр в сторону радиаторов отопления и от них к котлу. Это делается для того, чтобы обеспечить свободный выход воздуха при заполнении системы водой и исключить возникновение воздушных карманов.

Трубопроводы, радиаторы отопления и их соединения должны быть герметизированы, протечки воды не допускаются.

Гарантийные обязательства завода LEMAX на газовый двухконтурный напольный котел серии PREMIUM

В случае отказа в работе котла Лемакс Премиум в течение гарантийного срока при соблюдении требований потребитель имеет право на бесплатный ремонт, а в случае заводского брака теплообменника — замену котла . Гарантийный ремонт котла осуществляют специализированные сервисные центры или газовые службы. По результатам ремонта выдается талон на гарантийный ремонт.

Не допускается эксплуатация котла при температуре теплоносителя ниже 50 °С, так как это вызывает обильное образование конденсата и, как следствие, повышенный коррозионный износ котла.

Описание

Lemax Premium 30N – одноконтурный газовый котел, предназначенный для отопления жилых помещений. Серия Premium Nova отличается прекрасным функционалом и непревзойденным удобством использования, эффективно работая в системах отопления с рабочим давлением 2 атм. Система плавного пуска и многофункциональный газовый регулятор обеспечивают по-настоящему комфортную работу с высокой эффективностью и оптимальным расходом топлива.

Напольный тип конструкции позволяет легко и быстро установить котел практически в любом удобном месте. Как и другие, эта модель изготавливается на отечественном производстве по лучшим европейским технологиям, гарантирующим стабильную и эффективную работу отопительного агрегата в любых условиях.

Преимущества напольного газового котла Lemax Premium 30N

Надежная конструкция. Основой котла является прочный корпус, изготовленный на Магнитогорском металлургическом комбинате из высококачественной стали толщиной 2 мм. Установленный теплообменник имеет специальное антикоррозийное покрытие CETRA, а также обработан ингибиторным составом. Благодаря этому Лемакс Премиум 30Н выдерживает воздействие высоких температур до 750°С и надежно защищен от агрессивных факторов – некачественной воды, растворов солей или минеральных масел. Кроме того, эта модель работает в связке со специальной турбофорсункой для принудительного отвода выхлопных газов.

Наличие блока автоматического управления. Котел Lemax Premium 30N оснащен регулятором 820 NOVA SIT с термоэлектрической системой защиты от пламени. Этот агрегат позволяет регулировать подачу газа и регулировать давление, обеспечивая бережный расход топлива без ущерба для производительности. Также может быть подключен к термостату котельной для регулировки температуры внутри агрегата относительно температуры в помещении.

Высокая эффективность. Lemax Premium 30N характеризуется как один из самых эффективных агрегатов в своем классе. Увеличенная площадь теплообмена и оригинальная конструкция турбулизатора обеспечивают максимальное задержание выхлопных газов и, как следствие, высокий уровень КПД до 90%.

Безопасность. Котел оснащен всеми необходимыми системами защиты и безопасности, гарантирующими его работоспособность: имеются датчики защиты от прерывания тяги, образования сажи, от задувания котла.
