Ошибка f22 котел вайлант: Ошибка котла Vaillant F22. Описание и решение

как по коду найти неисправность и самостоятельно ее устранить

У газового оборудования марки Vaillant, предназначенного для отопительных систем, масса веских плюсов. Среди них лидирует качественная сборка и применение надежных компонентов, обеспечивающих исправную работу. Однако ресурс любой техники не безграничен, да и несоблюдение правил не лучшим образом отражается на состоянии агрегата.

Даже самые безотказные приборы постепенно изнашиваются и приходят в непригодность. Все о том, как производится ремонт газовых котлов Vaillant, вы найдете в представленной нами статье. Мы расскажем, как определить нарушение, выявить по кодировке ошибку и устранить причину поломки.

Вы получите подробную информацию обо всех видах повреждений и сбоев в работе, характерных для отопительных устройств с логотипом Vaillant. Узнаете, как отличить данных о состоянии котла от сведений о назревающих или уже сформированных дефектах. Наши рекомендации помогут в профилактическом обслуживании.

Содержание статьи:

• Преимущества системы самодиагностики
  • Уровни предупреждения об ошибках
  • Как следить за состоянием оборудования?
• Список неполадок первого уровня
• Перечень ошибок второго уровня
• Выводы и полезное видео по теме

Преимущества системы самодиагностики

Газовые отопительные агрегаты Вайлант пользуются вполне обоснованной популярностью среди владельцев загородных домов и собственников квартир из старого жилого фонда. Надежные котлы крайне редко ломаются, не доставляют неудобств хозяевам, не подводят обладателей в отопительный сезон.

Немецкая компания предлагает отечественному потребителю широкий ряд котлов традиционного и конденсационного типа. В линейке есть напольные и настенные модели, атмосферное и турбинированное оборудование разной мощности. Широкий ряд предложений позволяет выбрать подходящий вариант как по типу исполнения, так и по мощности.

Галерея изображений

Фото из

Немецкий производитель котлов и водонагревательного оборудования предлагает обширный ряд моделей для организации автономных сетей тепло- и водоснабжения

Среди торговых предложений поставщика надежной и производительной техники есть атмосферные и турбированные модели, пригодные для обустройства домов, квартир, коммерческих и промышленных объектов разной площади

Все агрегаты известной немецкой марки, заслужившие репутацию безупречной бытовой техники, снабжены системами, позволяющими следить за рабочими характеристиками, своевременно выявлять нарушения

Производителем досконально продумана система многоуровневой безопасности эксплуатации газового оборудования. В комплектации к приборам приложены все компоненты, обеспечивающие герметичное соединение и безупречную сборку

В представленной потребителю линейке есть двух- и одноконтурные котлы. Оба варианта могут быть дополнены емкостными водонагревателями с тем же логотипом

Котлы производства Vaillant обслуживать и ремонтировать могут только мастера, сертифицированные компанией. Однако ряд операций по уходу и ремонту доступны владельцам

В сборке оборудования для частных котельных и нагрева воды используются высококачественные комплектующие, правда при нарушении эксплуатационных предписаний выйти из строя могут даже они

О том, что котел требует ремонта или исправления ошибки эксплуатации, сообщит код, появившийся на электронном табло. Для того чтобы понять, в чем дело, нужно знать, как кодировку расшифровать

Оборудование Vaillant для нагрева теплоносителя и санитарной воды

Газовый котел Вайлант атмосферного типа

Система мониторинга работы и технического состояния

Турбированные котлы с коаксиальными дымоходами

Двухконтурные и одноконтурные агрегаты

Ремонт газового устройства производства Vaillant

Рабочие узлы и устройства котла

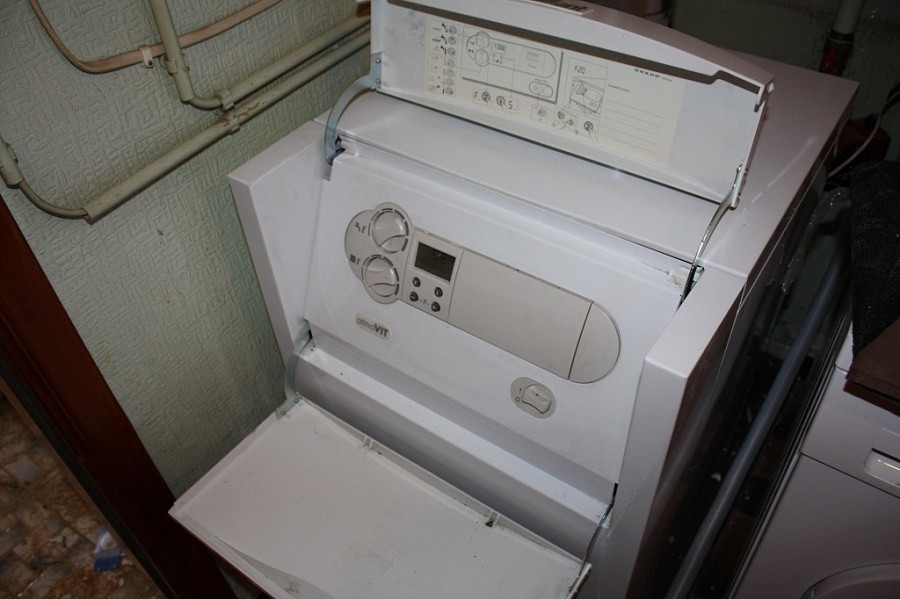

Код ошибки котла на дисплее

Весомым преимуществом отопительного оборудования от немецкого производителя считается система самодиагностики. Несложный в освоении набор букв и цифр предоставляет возможность своевременно выявить нарушения и оперативно поправить ситуацию.

Давайте сообща разберемся в зашифрованных производителем подсказках и в том, что следует делать для восстановления работоспособности котла.

Уровни предупреждения об ошибках

Для выявления нарушений в работе и мониторинга состояния газовых котлов производитель разработал уникальную систему оповещения. Все отображающиеся на дисплее агрегата сведения делятся на две группы. Первая из них рассчитана на несведущих в тонкостях газового хозяйства владельцев, вторая – на мастеров сервисных служб.

Производить ремонтные операции, для выполнения которых требуется разбирать корпус котла, могут только аккредитованные компанией Vaillant ремонтники

Принцип такого деления обоснован уровнем потенциального исполнителя ремонта. Ведь не только производитель котлов Vaillant, но и все его «соратники» предупреждают о том, что не все ремонтные операции могут быть выполнены собственноручно хозяевами агрегатов. Есть поломки, с устранением которых самостоятельному домашнему мастеру лучше не связываться вообще.

Дело даже не в том, что после вмешательства самостоятельного умельца гарантийные обязательства автоматически аннулируются. Важно, что газовое оборудование и перерабатываемое в нем топливо при неграмотном обращении взрывоопасно, токсично, пожароопасно. А результат выполненного дилетантом ремонта способен объединить все перечисленные риски, добавив к ним нанесение урона соседям.

С учетом вышеизложенных причин система диагностирования разделена на две части. Первая часть доступна собственнику котла. Руководствуясь информацией, закодированной изготовителем, хозяин может устранить нарушения в работе доступными ему методами.

Для того чтобы получить информацию второго уровня, ввести нужно пароль, который известен только мастеру, обслуживающему оборудование по заключенному перед монтажом договору

Вторая часть закодированных сведений об ошибках оборудования доступна только газовщикам, с которыми владелец техники должен еще перед установкой агрегата. Согласно договорной документации осуществляется поставка топлива, отслеживание технического состояния и выполнение ремонтов.

Чтобы получить доступ ко второй части данных об ошибках, мастер газовой службы вводит пароль, который неизвестен хозяину. Казалось бы, собственнику информация об этих ошибках вовсе не нужна, так как все операции за этим «барьером» ему все равно недоступны.

Для выполнения ремонтных действий, относящихся ко второму уровню ошибок, исполнителю нужны специализированные знания, немалый опыт и инструменты, которые вряд ли найдутся в арсенале домашнего умельца

Но! Вспомним о том, сколько денег мы вложили в организацию отопления. Подумаем о том, что за приобретение, подключение, установку была заплачена солидная сумма. И позаботимся о том, чтобы все работы по восстановлению функционирования агрегата выполнялись в соответствии с инструкциями производителя. Потому и узнаем, что следует делать при появлении на дисплее кода ошибки.

Как следить за состоянием оборудования?

Для того чтобы получить информацию о назревающем или уже случившемся сбое в работе, нужно воспользоваться диагностическими программами, обозначенными программистами компании в меню диапазоном от Р. 0 до Р.6.

Вход в информационную систему осуществляется следующим образом:

• Находим на панели управления две кнопки. На одной из них должен быть значок «i», на второй «+».
• Одновременно активизируем обе кнопки. Удерживаем их до появления на экране «d.0».
• Пользуясь кнопками со знаками «+» и «-», продвигаемся в списке неисправностей, чтобы достичь нужного нам пункта в диагностике. Подтверждаем найденное, нажав кнопку «i», знакомимся с представленной системой информацией.

Заметим, что вход в режим диагностики даже первого уровня позволяет изменять настройки. Бывает, что блокировка двухконтурного котла, например, происходит из-за слишком высокой температуры, выставленной во время настройки перед первым запуском. В решении подобных проблем необязательно прибегать к помощи мастера.

Галерея изображений

Фото из

Обслуживание, изучение и оценка технического состояния газового котла должно проводиться с периодичностью, рекомендованной производителем изделия

Мастер из организации, с которой был заключен договор на поставку голубого горючего, монтаж агрегата и обслуживания должен осматривать оборудование не реже раза в год

Функциональные части газового котла необходимо очищать от органических и минеральных отложений. Действуя как изолятор, они мешают датчикам фиксировать точные рабочие параметры

При изучении состояния газового котла осуществляется проверка проводки и электрических соединений. При необходимости мастер чистит и подтягивает контакты, меняет провода

В обязательном порядке проверяют работоспособность циркуляционного насоса, газового клапана, предохранителя, воздухоотводчика и расширительного бачка

Представитель компании, проводящий техосмотр, должен проверить состояние системы розжига, при необходимости очистить электроды или поменять

Все узлы подключения газовых и водопроводных труб к котлу в ходе осмотра проверяют на герметичность. Особое внимание уделяют подсоединению газовой трубы, как потенциально опасному участку

Двухконтурные котлы, работающие на контуры отопления и ГВС, по завершению/наступлению отопительного сезона перенастраивают

Обслуживание котлов Вайлант по договору

Осмотр функциональных узлов газового котла

Пыль, влияющая на работу датчиков

Проверка электрических соединений

Проверка работы циркуляционного насоса

Очистка и проверка системы поджига

Проверка подключения коммуникаций

Перенастройка в соответствии с сезоном

Изменяются рабочие параметры посредством манипуляций с уже известными нам кнопками «+» и «-». Все внесенные изменения следует закрепить. Новые данные фиксируются при нажатии кнопки со значком «i» с последующим удерживанием ее в течение 5 секунд по минимуму.

Если представленные котлом сведения и описанные в руководстве изготовителя действия не привели к желаемому результату, вызываем мастера. Он вводит пароль, благодаря чему открывается следующий уровень диагностики. Сертифицированному ремонтнику видна вся информация об ошибках в работе газового котла Вайлант и все коды, присвоенные производителем.

Помимо ошибок обоих уровней высокотехнологичная система может оповещать о техническом состоянии агрегата. В этой сфере тоже предусмотрено деление. Данные о состоянии закодированы буквенно-цифровой комбинацией, начинающейся с литеры «S», информация об ошибках начинается с «F».

Список неполадок первого уровня

Рассмотрим для начала, с чем «бороться» хозяин сможет самостоятельно, не опасаясь получения полной непригодности изделия и лишения гарантии.

В списке доступных для исправления ситуаций значится два варианта:

• Котел не работает вообще. Т.е. прибор не греет теплоноситель, если он одноконтурный, не греет ни теплоноситель, ни санитарную воду, если это двухконтурная модель.
• Котел греет санитарную воду, но не нагревает теплоноситель. Эта проблема свойственна только двухконтурным агрегатам.

У обеих указанных позиций есть ряд вполне устранимых причин и несколько способов решения, с которыми стоит ознакомиться рачительному хозяину. Однако перед детальным изучением обстановки следует проверить, подключен ли вообще котел к сети и не отключена ли одна из функций: отопление или ГВС.

Галерея изображений

Фото из

Обязанностью владельца газового оборудования, использованного в организации системы отопления, является мониторинг технического состояния трубопровода и установленных на него приборов, т.к. все компоненты системы взаимосвязаны

Владелец дома с автономным отоплением, заботящийся о сохранности и беспроблемной службе газового агрегата, должен следить за давлением по манометру, входящему в состав группы безопасности, или вмонтированному в котел

Регулярно следует просматривать показания электронной системы, демонстрирующей рабочие данные о работе котла

Для обеспечения нормальной и безопасной работы системы надо следить за арматурой, узлами соединений, чтобы своевременно выявлять течи в водопроводных трубах и нарушение герметичности в газовых

Система отопления большого частного дома

Группа безопасности с манометром

Табло с демонстрацией рабочих параметров

Проверка кранов и мест соединения

Вот теперь рассмотрим типичные  причины и методы их устранения для случая, если котел не греет вообще:

• Закрыт газовый кран. Оба запорных устройства, установленных газовщиками на входной газовой трубе надо открыть.
• Перекрыта поставка холодной воды. Решается путем открытия запорного крана на водопроводной трубе.
• Нарушения с электроснабжением. Нагревательный агрегат прервет работу при отсутствии электропитания. Если подача электричества будет восстановлена, котел запуститься сам.
• Задана слишком низкая температура. Допущенную при выполнении настроек оплошность собственник котла исправляет банальным переводом агрегата в требующийся температурный режим.
• Падение давления воды (F22). О недостатке напора в системе для нормальной работы котла сообщит кодировка. Ее появление означает, что надо стравить воздух из батарей и открыть подпиточный кран, расположенный снизу устройства.
• Отказ разжигаться (F28). Если третья попытка разжечь газовое нагревательное оборудование не привела к положенному результату, надо найти на панели управления кнопку снятия сбоя, нажать на нее и держать положение не меньше секунды. Снова неудача? Звоните газовщикам.
• Неисправность дымохода (F48). Эта сигнал о повышении температуры отводимых дымовых газов. Застояться и перегреться они могли из-за засоренного внешнего дымохода, который надо прочистить.

Отметим, что о падении давления просигнализирует также индикация S76. Этот код из группы мониторинга состояния котла. Однако для восстановления работы потребуются те же действия, что и при фиксации ошибки F22.

Ради собственной безопасности, здоровья и безопасности своих домочадцев хозяин котла обязан следить за системой дымоудаления. Полноценный отвод газов необходим, так как продукты переработки голубого топлива крайне токсичны

Второй тип нарушений, определяемый по работе только ГВС без нагрева , чаще всего связан с допущенными в ходе настроек ошибками мастера. Изменить температуру можно самостоятельно. В приложенном к котлу руководстве подробно написано, как выполнить эту операцию.

Перечень ошибок второго уровня

Теперь разберем неполадки, которые сможет расшифровать только мастер из сервисной службы. Контролировать действия исполнителя, если вам дорог совсем недешевый агрегат, тоже бывает крайне полезно. Особенно, если ремонтник с первого взгляда не внушает должного доверия.

Сразу оговоримся, что если на дисплее индуцируется прочерк, то нарушений в функционале нет, скорее всего, беспокоят неверно выставленные настройки. Если отображается несколько кодов, чередующихся друг с дружкой, то нарушений несколько. Значит, мастеру предстоит выбрать еще и верную последовательность устранения поломок.

Ошибка F.0. Неполадки с температурным датчиком NTC, размещенным на подающей ветке. Причин у того, что устройство перестало фиксировать температуру, несколько. Датчик мог выйти из строя сам, а может быть нарушено электрическое соединение.

В выборе запчастей для ремонта котлов с логотипом Vaillant следует не только соответствие типа компонента модели котла. Желательно отдать предпочтение изделиям от производителя агрегата, чтобы достичь полной совместимости

Во всех случаях производится разборка котла для выявления нарушений. При обнаружении ослабления штекерного соединения с электронной платой его восстанавливают. Если требуется замена устройства или провода, она производится.

Ошибка F.1. Проблемы с температурным датчиком NTC, установленным на трубе обратки. Все действия, проводимые для устранения предыдущей ошибки, производятся в том же порядке.

Ошибка F.5. Несрабатывание датчика дымовых газов за пределами котла. По аналогии с предыдущими ошибками надо проверить штекерное соединение с электронной платой и прозвонить проводку. Если причина в результате не обнаружилась, придется менять датчик.

Ошибка F.6. Размыкание датчика дымовых газов в пределах котла. Так же проверяют кабель, соединения кабеля, штекерное соединение с электронной платой и само устройство. По итогам выявленных поломок восстанавливают контакты, меняют провод или само регистрирующее устройство.

Ошибки F.10; F.11; F.15; F.16. Короткое замыкание: ошибки 10 и 11 – замыкание датчиков температуры на подаче и на обратке, коды 15 и 16 – замыкание датчиков дымовых газов снаружи и изнутри. При регистрации КЗ всех перечисленных видов датчиков производится их замена.

Ошибка F.20. Срабатывание температурного предохранителя. Нужно проверить, правильно ли установлен и подключен температурный датчик на подающей теплоноситель ветке. Чаще всего предохранитель срабатывает без реальной причины, если сборка этого участка цепи произведена была неправильно. Реже так происходит из-за поломки датчика.

Ошибка F.22. Работа котла «всухую» или недостаток воды в агрегате. Это сигнал о том, что в приборе есть утечка или насос не справляется с перекачкой. Однако если утечка не обнаружена, то все дело в насосе: либо сломан он сам, либо повреждено электрическое подключение. Задача решается заменой.

Работа «вхолостую», т.е. без воды, — прямой путь к прожиганию стенок теплообменников. Если вовремя не среагировать на индикацию прибора, замена устройств плюс установка может ощутимо опустошить семейный бюджет

Кроме того, поломаться могло устройство, блокирующее работу котла при превышении температурного предела. Чинить его не имеет смысла, как правило, осуществляется замена этого вида выключателя.

Ошибка F.23. Сильно различаются показания, снятые датчиками температуры на входе и выходе из котла. Происходит чаще всего из-за недостаточного объема воды в агрегате или слишком медленного ее движения. Виноват насос – он либо сломан, либо заблокирован.

Галерея изображений

Фото из

Насос стал плохо перекачивать или вообще не стимулирует движение теплоносителя? Сначала надо проверить, не заклинило ли его. Для этого в осевой винт насоса вставляют шлицевую отвертку и проворачивают. Если вал насоса проворачивается свободно, значит, причина сбоя в другом

Чаще всего подобные неполадки связаны с нарушением электрических соединений. Могут быть повреждены провода, окислены или ослаблены контакты

При обнаружении окисленных контактов их зачищают нулевой наждачкой. Все соединения подтягивают. Если в ходе проверки обнаруживают поврежденный провод, меняют

Если все перечисленные действия не привели к положительному результату и насос все-таки не перекачивает воду, его придется менять

Шаг 1: Проверка насоса на заклинивание

Шаг 2: Исследование состояния проводки

Шаг 3: Восстановление электрических соединений

Шаг 4: Циркуляционный насос для замены

Ошибка F. 26. Не определяется поток горючего, поставляемый газовым клапаном шагового устройства. В этом случае проблему нужно искать в проводке газового клапана или в электрической цепи, примененной для его подключения. Возможно, нет контакта между шаговым двигателем и электронной платой.

Ошибка F.28. Невозможно разжечь котел, даже после многочисленных попыток агрегат не запускается. К самым распространенным причинам проблемы относят нарушения в системе поставки газа в камеру горения. Нужно проверить газовый клапан, не исключено, что он просто неправильно настроен, а не сломан.

Подвести может компания, поставляющая потребителю газ в соответствии с заключенным договором. В голубом топливе может оказаться слишком много воздуха, доля которого превышает положенную для горения норму. Не исключено, что сработала противопожарная защита.

Если с системой подачи газа все в порядке, неполадки нужно искать в газоподающей арматуре. Проверить надо электромагнитный клапан, запальное устройство, в том числе его штекер, трансформатор, примененную в подключении проводку и ее клеммы. Убедившись в работоспособности перечисленных устройств, приступают к тестированию кабеля ионизации и платы управления.

Поломка газового клапана угрожает бесконтрольной подачей голубого горючего или полным прерыванием поставки газа в камеру сгорания. Его можно отремонтировать, если перегорела обмотка, но при более серьезных дефектах желательно поменять

Ошибка F.29. Погасло пламя в ходе нагрева теплоносителя, после чего агрегат не зажигается вовсе. В этом случае подачу горючего прерывает запальный трансформатор. Его надо проверить, почистить запальное устройство или заменить. Также стоит проверить : устроено ли оно и насколько правильно все сделано.

Ошибка F.36. Работа котла заблокирована датчиком отработанных газов. Прежде всего надо проверить дымоотводный канал, при необходимости его надо восстановить или прочистить. Если в канале не было затора или сильного сужения из-за наростов гари, значит, неисправен сам датчик или линия его подключения к электрической цепи.

Ошибка F.49. Падение напряжения на электронной шине. Это результат короткого замыкания на шине или подключения к ней двух разнополярных источников.

Ошибка F.61. Неполадки с управлением газовыми клапанами. Происходит из-за короткого замыкания электромагнитной части газового клапана или из-за короткого замыкания на изоляцию кабеля. Другой причиной является неисправность электронного устройства управления.

Галерея изображений

Фото из

Если нарушения в работе котла Вайлант связаны с выходом из строя электронной платы, устройство ремонтируют или меняют

Так как корпус газового котла не является герметичной конструкцией, он способен пропускать пыль, взвешенную в воздухе пыль и воду. Они могут стать причиной перегрева и перегорания компонентов. Потому производителем четко оговорены ограничения по местам расположения оборудования

Зачастую ремонтировать электронную плату нецелесообразно, т.к. детали будут стоить дороже самого устройства. Ее проще и выгоднее полностью поменять. Заказ для замены может сделать как мастер, так и сам хозяин

Установку и подключение новой электронной платы может производить только мастер-ремонтник из службы, с которой заключен договор на обслуживание газового агрегата

Электронная плата управления котла Vaillant

Расположение электроники в корпусе котла

Заказ электронной платы для замены

Установка новой электронной платы

Ошибка F.62. Изменение задержки активизации газового клапана. Следовательно, нарушена герметичность арматуры, подающей газ и регулирующей его давление.

Ошибка F.63; F.64. Поломка электронной платы или подключенных к ней датчиков. Надо проверить датчики, соединяющую их с платой электропроводку и непосредственно электронную плату.

Ошибка F.65. Нагрев электроники. Слишком высокая температура электронного устройства управления бывает из-за близкого расположения нагревательных приборов или из-за выхода из строя электронной платы. Между электронной системой управления и любым оборудованием, вырабатывающим в ходе использования тепло, необходимо соблюдать указанное в руководстве к прибору расстояние.

Если в ходе разжигания котла регулярно наблюдаются проблемы, агрегат часто блокируется, реагируя на команды системы ионизации, сначала стоит почистить устройства, избавив их от нагара

Ошибка F.67. Устройство ионизации не срабатывает. Традиционно проверяют само устройство, электронную плату и соединяющую их электрическую цепь.

Ошибка F.70. На дисплее электронной платы и/или дисплея отображаются не все функции или не отображаются совсем. Решается путем замены неподходящего варианта.

Ошибка F.71; F.72. Показания датчика подающей и отводящей линии неверны. Следует проверить датчики, электронную плату, проводку и электрические соединения.

Ошибка F.73. Демонстрация неверных данных датчиком давления. Сломан сам датчик давления или нарушена электрическая цепь между платой и устройством, фиксирующим значения напора в системе.

Ошибка F.75. Отсутствие реакции датчика давления на колебания давления. Если датчик никак не реагирует на резкое повышение и падение давления воды, значит, он неисправен, придется менять. Правда бывает, что причина не в нем, а в циркуляционном насосе, тогда придется менять насос.

Ошибка F.77. Поломка заслонки отработанных газов. Ощущается легкое задымление в помещении с котлом. Немедленно следует устроить залповое проветривание и вызвать мастера для проверки устройства и проведения ремонта.

В помещении с установленными котлами, будь то котельная или кухня в многоквартирном доме, должна быть организована безупречно действующая вентиляция естественного типа. Должен быть обеспечен стабильный приток свежего воздуха и отвод отработанной массы в вытяжные отверстия

Мы рассмотрели только нарушения в работе атмосферных котлов. Списки ошибок традиционных турбированных и конденсатных моделей несколько отличаются, что обосновано разницей в конструктивных решениях и отличиях в принципах действия. Полный перечень можно найти в инструктаже для сертифицированных производителем газовщиков, аккредитованных на выполнение ремонта.

Важное преимущество: все модели котлов Вайлант снабжены так называемым «накопителем ошибок». В нем отображены десять крайних нарушений в работе, зафиксированные электроникой котла. Найти эту позицию можно в меню платы, нажав одновременно на две кнопки «i» и «-».

Если после ознакомления с информацией о нарушениях не нажимать ни одну из клавиш 4 сек., электроника котла автоматически вернет его в прежний режим работы.

Выводы и полезное видео по теме

Ролик с разбором устранения ошибки F.75 и наглядное представление компонентов агрегата:

Видео-руководство по ремонту платы системы управления котла:

Ценные рекомендации опытного собственника по переводу котла на работу в соответствии с сезоном:

Для того чтобы реже сталкиваться с поломками оборудования, нужно четко следовать указаниям производителя, досконально прописанным в приложенном к изделию руководстве. Соблюдение эксплуатационных предписаний – гарантия бесперебойной работы. Но если нарушение произойдет, наши подсказки помогут оперативно найти причину.

Хотите поделиться собственным опытом в восстановлении работоспособности системы отопления с котлом Вайлант или подобным агрегатом? Владеете технологическими тонкостями ремонта, которыми стоит поделиться с посетителями сайта? Делитесь полезными сведениями и фото по теме статьи в расположенном ниже блоке, предназначенном для комментариев.

Как исправить ошибку F29 газового котла Vaillant (Вайлант)

Первые шаги

• Перезапуск котла. В зависимости от модели Вайлант кнопка сброса на передней панели в инструкции обозначается «Сетевой выключатель», «OK». Если ошибка f29 вызвана кратковременным сбоем питающего напряжения, исчезнет.

Нажмите кнопку под номером 8 на пульте управления котлом Вайлант

• Проверка заземления. Неправильное подключение, ненадежный контакт, повреждение домового контура: на функционировании иных бытовых приборов не скажется, а электроника Вайлант среагирует.
• Осмотр отсечного клапана. Данный элемент защиты устанавливается на газовой трубе и блокирует ее при кратковременном пропадании напряжения. В быту используются приборы типа «нормально замкнутые»: при срабатывании клапана взвести вручную. «Голубое топливо» станет поступать к котлу Вайлант, ошибка f29 исчезнет.

Данный алгоритм действий экономит время на устранение проблемы с отопительным оборудованием. Отрицательный результат – повод искать причину остановки котла Вайлант.

На заметку! В инструкции на газовое оборудование информация по неисправностям скудная. Производитель, учитывая сложность приборов, их опасность в плане воспламенения (взрыва), не рассчитывает на ремонт силами пользователя – только аттестованный мастер. Ряд ошибок котла Вайлант вызываются идентичными факторами.

Особенности эксплуатации и диагностика

Во время подключения, эксплуатации и обслуживания отопительного газового котла Vaillant могут возникнуть некоторые неисправности. Модели, в которых установлена электрическая система управления с экраном, дают возможность понять, что конкретно не работает в данной ситуации.

Чтобы понять, что делать в тех или иных случаях, рассмотрим распространенные коды ошибок газового котла Вайлант, и что необходимо предпринять при их возникновении. Если возникло сразу несколько ошибок, то они отображаются попеременно приблизительно по 2 секунды.

Обозначение значков может начинаться с буквы F (ошибка) или S (состояние). Технические характеристики и коды, которые присущи каждой конкретной модели, прописаны в инструкции по эксплуатации.

Что проверить

Газовую магистраль

Блокирование тракта, падение давления вызывают ошибку f29. На объекте с газовой плитой ее можно использовать для проверки системы розжигом всех конфорок. По высоте язычков пламени, их стабильности, цвету несложно определить, поступает по трубе «голубое топливо», не снижено ли давление, не происходит подсос воздуха.

Простая проверка поступления газа

Плита потребляет при розжиге газа больше, чем Вайлант. На практике после ее включения в работу ошибка f29 котла исчезает. Если такое наблюдается, причина – в счетчике. Его механическая часть иногда клинит, а повышенное потребление топлива способствует «срыву»: прибор учета придется менять.

Вероятные причины

• Перебои с поступлением энергоресурса. При автономном газоснабжении ошибка f29 – следствие выработки запасов «голубого топлива» в резервуаре или оледенения редуктора.
• Газовый фильтр. Нуждается в периодическом обслуживании. Мельчайшие фракции, нанесенные по трубе, льдинки постепенно забивают ячейки. Давление снижается, котел Вайлант начинает сбоить, останавливается с ошибкой f29.
• Счетчик. Некорректная работа становится причиной остановки агрегата. Проконтролировать несложно наблюдением за циферблатом (табло).

Канал притока воздуха

Порядок действий определяется спецификой монтажа отопительной установки.

• При заборе воздуха из помещения обеспечивается интенсивный приток. Способ зависит от местных условий: к примеру, распахивается дверь топочной. Если в смежной комнате, из которой производится забор кислорода для котла Вайлант, работает вытяжка, она отключается. Эти простейшие действия устраняют ошибку f29. Далее решается, что предпринять для эффективной подачи воздуха к агрегату при любых условиях.

• При выводе канала наружу проверяется оголовок. Для предотвращения попадания в котел пыли, мелкого мусора на трубу ставится сетка. Некоторые умельцы надевают консервную банку с отверстиями. Ячейки фильтра обрастают пылью, наледью, кислород к Вайлант поступает в меньшем объеме. Это сказывается на соотношении компонентов горючей смеси, пламя становится нестабильным, иногда угасает, работа котла блокируется с ошибкой f29.

Коаксиальный дымоход с защитой от внешней среды

Рекомендация. Если 29-код появляется в периоды смены направления ветра, следует изменить схему прокладки воздуховода: вывести трубу в другом месте, прикрыть оголовок – вариантов много. Главное, чтобы не задувало.

• Канал удаления конденсата. Для нормальной работы котла Вайлант скопившуюся жидкость нужно периодически сливать. Несоблюдение этой рекомендации может вызвать ошибку f29.

Датчик ионизации

Выдает на модуль управления котла Вайлант сигнал о наличии и устойчивости пламени. В результате частичного загрязнения (нагаром, пылью) электрод теряет чувствительность. Ошибка f29 устраняется очисткой проволочки.

Почистите котел Вайлант

При ремонте котла Вайлант проверяется целостность сигнальных цепей. Жгут разбирается, а по окончании работ стяжка на место не ставится. Возможно, провод датчика ионизации примыкает к металлической детали и при изношенности изоляции периодически замыкает. Отсюда и ошибка f29.

Газовый клапан

Нужно учитывать, что он настраивается по давлению. Поэтому при ошибке f29 никаких разборок арматуры, регулировок не проводится, только чистка. После демонтажа узла котла Вайлант снимается колпачок, закрывающий шток управления заслонкой. Оно электромеханическое, перемещение обеспечивается магнитом. Мельчайшие фракции, забивая щель между ним и прокладкой, препятствуют свободному ходу штока. Чистится и вся полость, куда имеется доступ. Удаление грязи, пыли устраняет ошибку f29.

газовый клапан котла Vaillant

Она вызывается и механическими повреждениями. Типичная неисправность – дефект шестерни редуктора: узел меняется.

Коды сбоев, неисправностей и ошибок котлов Вайлант

Код / Значение / Причина F00 — Обрыв провода датчика температуры теплоносителя в подающей линии Штекер NTC не подключен или подключен ненадежно, многоконтактный штекер на электронной плате вставлен неправильно, обрыв в жгуте проводов, неисправный NTC F01 — Обрыв провода датчика температуры теплоносителя в обратной линии Штекер NTC не подключен или подключен ненадежно, многоконтактный штекер на электронной плате вставлен неправильно, обрыв в жгуте проводов, неисправный NTC F02 — Обрыв датчика нагрева накопителя actoSTOR (NTC), только в сочетании с F91 NTC поврежден, NTC кабель поврежден, поврежденное штекерное соединение на NTC, поврежденное штекерное соединение на блоке электроники actoSTOR F03 — Обрыв датчика накопителя actoSTOR (NTC), только в сочетании с F91 NTC поврежден, NTC кабель поврежден, поврежденное штекерное соединение на NTC, поврежденное штекерное соединение на блоке электроники actoSTOR F10 — Короткое замыкание датчика температуры теплоносителя в подающей линии Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе F11 — Короткое замыкание датчика температуры теплоносителя в обратной линии Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе F12 — Короткое замыкание на датчике нагрева водонагревателя (NTC), только в сочетании с F91 Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе F13 — Vaillant VUW: короткое замыкание датчика «теплого» пуска/датчика температуры накопителя VUW с actoSTOR: короткое замыкание на датчике накопителя, только в сочетании с F91. Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе F20 — Ошибка: Защитное отключение котла Вайлант — ограничитель температуры Соединение «массы» жгута проводов с изделием неправильное, неисправность NTC подающей или обратной линий (ненадежный контакт), пробой через кабель розжига, штекер розжига или электрод розжига F22 — Защитное отключение: недостаток воды Отсутствие или недостаток воды в изделии, неисправен датчик давления воды, кабель к насосу или датчик давления воды ненадежно подключен/не подключен/неисправен F23 — Защитное отключение: перепад температур слишком большой Насос заблокирован, пониженная мощность насоса, воздух в изделии перепутаны местами NTC подающей или обратной линий F24 — Защитное отключение: нарастание температуры слишком быстрое Насос заблокирован, пониженная мощность насоса, воздух в изделии, давление в системе слишком низкое, обратный клапан гравитационного типа заблокирован или неправильно установлен F25 — Защитное отключение: температура отходящих газов слишком высокая Обрыв штекерного соединения опционального предохранительного ограничителя температуры отходящих газов (STB), обрыв в жгуте проводов F26 — Неисправность: не работает газовая арматура Не подключен серводвигатель газовой арматуры, неправильно вставлен разъем на плате, обрыв в жгуте проводов, неисправен серводвигатель газовой арматуры, неисправность электроники F27 — Защитное отключение: симуляция пламени Наличие влаги в блоке электроники, неисправен блок электроники (устройство контроля пламени), неисправен электромагнитный газовый клапан F28 — Ошибка при запуске котла Vaillant: неудачный розжиг Неисправен счетчик газа или сработало реле давления газа, наличие воздуха в газе, слишком низкое давление газа, сработало термическое запорное устройство (TAE), засорена линия отвода конденсата, неправильная газовая форсунка, неправильная газовая арматура ET, ошибка газовой арматуры, многоконтактный штекер неправильно подключен к электронной плате, обрыв в жгуте проводов, неисправна система розжига (трансформатор розжига, кабель розжига, штекер розжига, электрод розжига), обрыв в цепи ионизации (кабель, электрод), неправильное заземление изделия, неисправен блок электроники F29 — Ошибка во время эксплуатации: неудачный повторный розжиг Прерывание подачи газа время от времени, рециркуляция отходящих газов, засорена линия отвода конденсата, неправильное заземление изделия, перебои в зажигании трансформатора розжига F32 — Ошибка вентилятора Неправильно подключен штекер к вентилятору, многоконтактный штекер неправильно подключен к электронной плате, обрыв в жгуте проводов, заблокирован вентилятор, неисправен датчик Холла, неисправен блок электроники F42 — Ошибка: кодирующий резистор (возможно в сочетании с F70) Короткое замыкание/обрыв кодирующего резистора величины мощности (в кабельном жгуте на теплообменнике) или сопротивление группы газа (на электронной плате) F49 — Ошибка шины eBUS Короткое замыкание шины данных eBUS, перегрузка шины данных eBUS или наличие дублированного электропитания шины данных eBUS с разными полярностями F52 — Плохой контакт: датчик массового расхода/устройство Вентури Датчик массового расхода/устройство Вентури не подключен к электросети – Штекер неправильно подключен – Штекер не подключен – Штекер неисправен – Гнездо неисправно (ненадежный контакт) – Неисправен датчик массового расхода/устройство Вентури F53 — Ошибка регулировки сгорания Регулировка сгорания распознала ошибку – Динамическое давление газа слишком низкое – При эксплуатации с природным газом используется кодирующее сопротивление сжиженного газа – Если после устранения ошибка возникает снова: – Несправна газовая арматура – Неисправен датчик массового расхода/устройство Вентури, отсырел или засорился (если после устранения ошибка возникает снова): датчик не смачивать, не применять смазку на уплотнительном кольце круглого сечения в устройстве Вентури! F54 — Ошибка в газовом снабжении котла Vaillant (в сочетании с F28/F29) Для эксплуатации прибора имеющегося газового снабжения недостаточно – Газовый запорный кран или краны закрыты – слишком низкое динамическое давление газа – Несправна газовая арматура F56 — Ошибка компонента: сгорание Неисправны компоненты в регулировке сгорания – Плохой контакт на газовой арматуре (штекер не подключен или подключен неправильно, штекер неисправен, гнездо неисправно (ненадежный контакт)) – При эксплуатации со сжиженным газом используется кодирующее сопротивление природного газа – Если после устранения ошибка возникает снова: неисправна газовая арматура F57 — Прекращение режима обеспечения комфорта Активный режим обеспечения комфорта распознал ошибку регулировки Электрод розжига подвергся сильной коррозии F61 — Ошибка управления газовой арматуры Управление газовой арматурой невозможно – Подвод кабельного жгута к газовой арматуре поврежден (замыкание на массу, короткое замыкание) – Несправна газовая арматура – Электронная плата неисправна F62 — Задержка выключения газовой арматуры котла Vaillant Обнаружена задержка отключения газовой арматуры – Посторонний свет (электрод розжига и контрольный электрод указывают на задержку затухания сигнала пламени) – Несправна газовая арматура – Электронная плата неисправна F63 — Ошибка EEPROM Неисправен блок электроники F64 — Ошибка блока электроники / NTC Короткое замыкание NTC подающей или обратной линий, неисправен блок электроники F65 — Ошибка температуры блока электроники Слишком сильный разогрев блока электроники под внешним воздействием, неисправен блок электроники F67 — Ошибка электроника / пламя Недостоверный сигнал пламени, неисправен блок электроники F68 — Нестабильный сигнал пламени Воздух в газе, слишком слабый напор газа, неподходящий коэффициент избытка воздуха, засорение каналов слива конденсата, неподходящее газовое сопло, обрыв цепи тока ионизации (провод, электрод), рециркуляция отходящих газов, канал слива конденсата F70 — Недействительный код аппарата (DSN) Установлены запасные части: одновременная замена дисплея и печатной платы, а новый код аппарата не настроен, кодирующее сопротивление величины мощности неправильное или отсутствует F71 — Сбой датчика температуры в подающей линии Датчик температуры в подающей линии сообщает постоянное значение: – Датчик температуры не прилегает к подающей линии – Датчик температуры неисправен F72 — Сбой датчика температуры подающей или обратной линии Слишком велика разность температур в подающей и обратной линиях NTC-датчиков — неисправен датчик температуры подающей или обратной линии F73 — Сигнал датчика давления воды находится в неверном диапазоне (слишком низкий) Обрыв/короткое замыкание датчика давления воды, обрыв/короткое замыкание на массу в подводящем проводе датчика давления воды или неисправен датчик давления воды F74 — Сигнал датчика давления воды находится в неверном диапазоне (слишком высокий) Провод к датчику давления воды замкнут на 5В/24В или внутренняя ошибка в датчике давления воды F75 — Отсутствие распознания скачка давления при запуске насоса котла Вайлант Неисправен датчик давления воды или/и насос, наличие воздуха в системе отопления, слишком мало воды в изделии; проверить настраиваемый байпас, подключить расширительный бак к обратной линии F76 — Ошибка: Сработала защита от перегрева на первичном теплообменнике Неисправен кабель или кабельные подключения плавкого предохранителя в первичном теплообменнике или неисправен первичный теплообменник F77 — Ошибка клапана отходящих газов/насоса конденсата Отсутствие обратного сигнала от клапана отходящих газов или неисправен насос конденсата F78 — Обрыв в цепи датчика на выходе горячей воды на внешнем регуляторе Подключен UK link box, но NTC горячей воды не замкнут F80 — Обрыв или короткое замыкание впускного датчика вторичного теплообменника; только в сочетании с F91 NTC поврежден, NTC кабель поврежден, поврежденное штекерное соединение на NTC, поврежденное штекерное соединение на блоке электроники actoSTOR. Штекер на датчике имеет замыкание на корпус, короткое замыкание в кабельном жгуте, датчик неисправен F81 — actoSTOR насос загрузки неисправен; только в сочетании с F91 Через определенное время емкость загружается не полностью – Проверить датчик нагрева водонагревателя и датчик водонагревателя – Воздух в насосе actoSTOR – Проверить кабельный жгут, ведущий к насосу – Проверить датчик крыльчатки и/или амплитудный ограничитель в изделии – Приоритетный переключающий клапан неисправен – Вторичный теплообменник засорен – Насос неисправен F83 — Ошибка изменения температуры датчика подающей или обратной линий При запуске горелки на датчике подающей или обратной линий регистрируется отсутствие изменения температуры или слишком низкое его значение. – слишком мало воды в изделии – Датчик температуры подающей или обратной линии не прилегает к трубе F84 — Ошибка: недостоверное значение разницы температуры подающей и обратной линий Датчики подающей и обратной линий сообщают недостоверные значения – Датчики температуры подающей и обратной линий перепутаны – Датчики температуры подающей и обратной линий неправильно установлены F85 — Неправильно смонтирован датчик температуры подающей или обратной линии Датчики температуры подающей и/или обратной линии смонтированы на одной и той же трубе либо не на своих трубах F90 — Обмен данными с модулем actoSTOR прерван Проверить кабельный жгут от изделия к модулю actoSTOR (PEBus). Если изделие должно эксплуатироваться без модуля actoSTOR, настроить D.092 = 0. F91 — Ошибка датчика/исполнительного элемента на модуле actoSTOR F92 — Ошибка: кодирующий резистор Кодирующий резистор на печатной плате не подходит для указанной группы газа: проверить сопротивление, повторно выполнить проверку типа газа и указать правильную группу газа. F93 — Плохое качество сгорания Регулировка сгорания обнаружила плохое качество сгорания – установленная газовая форсунка не соответствует газу (доступно другое семейство газов) – Рециркуляция – Неисправен датчик массового расхода/устройство Вентури (отсырел или засорился): датчик не смачивать, не применять смазку на уплотнительном кольце круглого сечения в устройстве Вентури! Коды сообщений о состоянии котла Вайлант Режим отопления S.0 — Запрос тепла отсутствует. S.1 — Запуск вентилятора. S.2 — Предварительное включение насоса. S.3 — Процесс розжига. S.4 — Работа горелки. S.5 — Выбег вентилятора и насоса. S.6 — Выбег вентилятора. S.7 — Выбег насоса. S.8 — Блокировка горелки после работы в режиме отопления. Режим приготовления горячей воды VUW S.10 — Требование тепла на приготовление горячей воды (определен расход ГВС). S.11 — Запуск вентилятора. S.13 — Процесс розжига. S.14 — Работа горелки. S.15 — Выбег вентилятора и насоса. S.16 — Выбег вентилятора. S.17 — Выбег насоса. Режим горячего старта / нагрева водонагревателя S.20 — Предварительное включение насоса. S.21 — Запуск вентилятора. S.23 — Процесс розжига. S.24 — Работа горелки. S.25 — Выбег вентилятора и насоса. S.26 — Выбег вентилятора. S.27 — Выбег насоса. S.28 — Блокировка горелки после работы в режиме горячего старта / нагрева водонагревателя (подавление тактового режима). Особые случаи сообщений о состоянии (воздействие системы) S.30 — Комнатный терморегулятор 230 В/24 В блокирует режим отопления. S.31 — Включен летний режим; регулятор eBus или встроенный таймер блокирует режим отопления. S.32 — нет. S.33 — Активен режим защиты от замерзания теплообменника, так как не замкнулись контакты реле газо-воздушного тракта. Котел заблокирован и находится в режиме 20-минутного ожидания (только turbotec). S.34 — Активен режим защиты от замерзания. S.36 — Заданное значение регулятора непрерывного действия более 20 C, поэтому внешний регулятор блокирует режим отопления. S.41 — Давление в установке слишком большое. 2,8 бар — 4,5 бар. S.42 — Блокируется включение горелки из-за: — обратного сигнала клапана отходящих газов. — неисправности насоса отвода конденсата (только при комбинации с этими принадлежностями). S.51 — Распознан выход отходящих газов в помещение, котел находится в режиме 55-сек. нечувствительности к выходу отходящих газов (atmotec). S.52 — Распознан выход отходящих газов в помещение, котел заблокирован и находится и находится в режиме 20-минутного ожидания (atmotec). S.53 — Котел находится в 2,5-минутном времени ожидания из-за недостатка воды (слишком большая разница между температурой подающей и обратной линии). S.54 — Прибор находится в 20-минутном времени ожидания из-за недостатка воды (слишком быстрый рост температуры). S.58 — Отсутствует. S.96 — Происходит тестирование датчика обратной линии, запросы на отопление блокированы. S.97 — Происходит тестирование датчика давления воды, запросы на отопление блокированы. S.98 — Происходит тестирование датчика подающей и отводящей линий, запросы на отопление блокированы.

Трансформатор розжига

Неудачный запуск котла Вайлант связан с отсутствием искры или ее недостаточной мощностью. Если нет дефектов проводов, мультиметром проверяется обмотка Тр: обрыв – R = ∞, короткое замыкание – R = 0. При межвитковом прибор покажет сопротивление, но при несоответствии значения паспортным данным искра получается слабая, недостаточная для розжига горелки. Ошибка f29 устраняется заменой трансформатора.

Сгоревший электрод розжига котла Vaillant

Плата управления

Самостоятельный ремонт под силу пользователю с профильным образованием, но на это уйдет время. Ошибка f29 устраняется заменой узла котла Вайлант.

Полезные советы

• При автономном газоснабжении перед началом сезона холодов желательно обновить теплоизоляцию уличного шкафа с баллонами, оголовка газгольдера. Надеяться, что утеплитель вечен, наивно.
• Подключить котел Вайлант к сети через ИБП. Часть ошибок вызывается проблемами с напряжением. Стабилизатор выручает, но до тех пор, пока нет обрыва на линии. Блок питания способен обеспечить автономную работу Вайлант на несколько часов: хватит на устранение аварии ЛЭП, проблем с резервным источником питания. В составе ИБП схема стабилизации, группа аккумуляторов, зарядное устройство.
• Периодически чистить корпус теплообменника. Скопление пыли – причина ошибки f29. Образуется слой, сквозь который продукты горения полностью не проходят через ребра прибора в дымоход. Частично поток тепловой энергии перенаправляется внутрь Вайлант. Кроме снижения эффективности агрегата повышается температура под кожухом. Результат – оплавление изоляции, деформация электронной платы, периодическое появление ошибок с аварийной остановкой котла.

Понравилась статья? Репост будут лучшей благодарностью.

Как восстановить давление в бойлере

Если вы испытываете затруднения с получением горячей воды или центрального отопления, возможно, вам необходимо повысить давление в бойлере. Низкое давление в котле может быть вызвано утечкой воды или чрезмерной вентиляцией радиаторов и может привести к отключению котла в качестве меры предосторожности.

Если вы хотите узнать, как восстановить давление в котле, выполните следующие действия.

Обзор тем:

Проверка давления в котле

Повышение давления в котле

Повышение давления в котле без контура заполнения

Что делать, если котел не нагнетает давление

Проверка давления в котле

Чтобы проверить низкое давление в котле, осмотрите панель дисплея на вашем котле. В зависимости от модели вашего котла вы найдете либо физический, либо цифровой манометр. Циферблат (или полоска) покажет вам уровень давления в системе.

Типичный уровень, к которому следует стремиться, составляет около 1–1,5 бар; меньше, и вполне вероятно, что ваш котел должен быть повторно герметизирован. Если давление в котле внезапно упало, возможно, произошла крупная утечка. Осмотрите свой дом на наличие признаков утечки и как можно скорее вызовите сантехника, чтобы устранить проблему.

Однако, если давление в бойлере со временем постепенно падало, вы можете решить проблему, повысив давление в бойлере.

Повышение давления в котле

Всегда начинайте процесс повышения давления в котле с проверки руководства по эксплуатации котла. Каждый котел индивидуален, и в зависимости от модели вам нужно будет следовать несколько разным инструкциям. В качестве общего руководства выполните следующие действия:

1. Выключите котел. Вся система отопления должна остыть, прежде чем с ней можно будет проводить работы.

2. Осмотреть контур заполнения котла. Это серебряное соединение между сетью и основным контуром центрального отопления. На одном конце будет клапан с ручкой, а на другом конце будет запорный клапан. Заправочная петля часто протекает, что может быть причиной потери давления в котле, поэтому убедитесь, что она правильно закреплена с обоих концов.

3. Поворачивайте запорный клапан против часовой стрелки, пока линия на клапане не окажется прямо на одной линии с трубой. Обычно для этого лучше всего подходит плоская отвертка.

4. Поверните рукоятку клапана против часовой стрелки. Это позволяет воде течь через систему, восстанавливая баланс уровней давления.

5. При этом следите за показаниями манометра. Вы должны увидеть увеличение манометра при открытии ручного клапана. Остановитесь, как только он достигнет рекомендуемого уровня для вашего котла

6. Чтобы закрыть и ручной клапан, и запорный клапан, выполните действия в обратном порядке, сначала повернув рукоятку клапана по часовой стрелке, а затем повернув запорный клапан по часовой стрелке.

7. Включите котел и проверьте, правильно ли он теперь работает.

Нажмите на изображение, чтобы посмотреть видео о том, как повысить давление в котле ecoTEC pro. это особенно актуально для старых моделей комбинированных котлов. В некоторых случаях бойлер может иметь кнопку заполнения вместо контура заполнения. Действия по повторному нагнетанию давления в котле с использованием заправочного ключа вместо заправочного контура немного отличаются:

1. Выключить котел.

2. Вставьте заправочный ключ в замочную скважину и разблокируйте его.

3. Поворачивайте вентиль рядом с ключом, пока через него не потечет вода. Лучше всего использовать гаечный ключ или гаечный ключ.

4. Следите за клапаном, пока он не достигнет рекомендуемого уровня для вашей модели котла. Это указано в инструкции к котлу.

5. Закрыть вентиль и снова включить котел.

Что делать, если котел не нагнетает давление

Если вы выполнили описанные выше шаги, но уровень давления в вашем котле падает, как только вы закрываете клапан, весьма вероятно, что имеется значительная утечка. Также может быть неисправность клапана сброса давления.

В этом случае вызовите сертифицированного инженера по газовой безопасности для осмотра вашей котельной системы. Не пытайтесь снова поднять давление в системе, так как это может привести к дальнейшему повреждению.

Резюме

• Проверьте манометр вашего котла, чтобы убедиться, что он ниже рекомендуемого уровня для вашей модели котла.
• Если ваш комбинированный котел оснащен контуром заполнения, вы можете снова создать давление в котле, открыв клапаны и позволив воде поступать в систему из сети.
• Если в вашем бойлере используется ключ заполнения, вам нужно будет повернуть ключ, чтобы вода попала в систему.
• Если вам требуется дополнительная помощь для восстановления давления в котле, вызовите квалифицированного инженера для устранения проблемы.

Назад к блогу

Причины неисправности F22 в котлах Vaillant и пути ее решения

Предлагая широкий ассортимент котлов и присутствуя в 20 странах, компания Vaillant является одним из самых популярных имен в области отопления и горячего водоснабжения. Котлы Vaillant прочны и надежны. Тем не менее, даже самые лучшие могут столкнуться с некоторыми проблемами.

Код F22 — один из самых частых кодов неисправностей, с которыми можно столкнуться при эксплуатации котлов Vaillant. Это относится к низкому давлению в котельной системе, что приводит к неадекватному отоплению и холодному водоснабжению.

Если вы не можете найти основную причину или правильное решение проблемы, значит, вы попали в нужное место. В этом руководстве вы узнаете все о неисправности F22.

Что такое неисправность F22 котла Vaillant?

Идеальное давление в котле имеет решающее значение для повышения производительности и бесперебойной работы. Оптимальное давление поддерживается за счет нужного количества воды и воздуха внутри него. Любое изменение пропорции может помешать котлу поддерживать оптимальное давление.

Неисправность F22 в котле Vaillant – одна из самых частых его проблем. Имеется в виду низкое давление в котле из-за недостаточного количества воды в нем. Котел перейдет в состояние блокировки и перестанет работать, чтобы не было дальнейших повреждений.

Как только проблема будет решена, котел вернется в нормальное состояние, и на экране дисплея не будет кода неисправности.

Является ли F22 фатальной ошибкой для котла?

Нет, F22 не является опасной ошибкой для вашего котла, и вам не нужно менять котел для ее устранения. Код неисправности относится к низкому количеству воды в бойлере, что приводит к низкому давлению, что делает его неадекватным для нормальной работы.

Необходимо решить основную проблему, из-за которой неисправность возобновила нормальную работу котла. Помните, что котел не будет работать правильно, пока не будет устранена проблема, вызвавшая ошибку F22, и котел не будет сброшен.

Причины неисправности котла Vaillant F22

Если на экране вашего котла Vaillant появится код неисправности F22, ваш котел перестанет работать. Вы должны повторно повысить давление в котле, чтобы вернуть его в нормальное состояние. Несколько причин могут вызвать низкое давление воды в котле. Это может быть случайно, или ваш котел может устареть.

В этом разделе вы ознакомитесь со всеми возможными причинами, которые могут привести к появлению кода неисправности F22 на экране вашего котла. Давайте углубимся в список.

1. Старение

Когда котел состарится более 10 лет, он может начать работать со сбоями. Возможно, со временем давление в нем постепенно снизилось, и вам придется снова повысить его давление для нормального функционирования.

2. Утечка

Если давление котла проходит через резкое изменение давления, то велика вероятность, что основной виновник — утечка в системе. Крошечные отверстия в отсеке котла, клапанах и трубопроводах могут вызвать утечку и низкое давление.

Кроме того, герметик в стыках и изгибах может потерять свою эффективность, а вода может вытекать, вызывая низкое давление и, в конечном итоге, приводя к неисправности F22.

3. Неисправный компонент котла

Со временем некоторые компоненты могут выйти из строя, что может привести к низкому давлению в котле. Насос может перестать работать, или датчик давления может перестать подавать правильные показания давления на компьютер внутри котла.

Эти сценарии также могут привести к низкому давлению, и вы можете столкнуться с ошибкой F22 на вашем котле Vaillant.

4.

Чрезмерная прокачка радиатора

При прокачке радиаторов вы можете случайно выпустить больше воды из системы, что может привести к низкому давлению в котле. Вы можете забыть правильно закрутить крышку после процесса, что может постепенно привести к потере воды и низкому давлению в системе котла.

В обоих этих случаях давление в котле будет недостаточным для работы, и на экране дисплея отобразится код.

Можно ли устранить неисправность котла Vaillant F22 своими руками?

Да, в некоторых случаях вы можете устранить ошибку F22, но рекомендуется обратиться к специалисту, если вы не можете найти основную причину проблемы. Вот несколько сценариев, в которых вы можете решить проблему самостоятельно.

• Бойлер имеет низкое давление с течением времени и нуждается в доливке.
• Возможно, вы случайно оставили кран незакрытым, что привело к низкому давлению.
• Вам нужно всего лишь поднять давление в котле, чтобы восстановить идеальное давление.

Если вы хотите решить проблему самостоятельно, вот ссылка на видео, чтобы понять весь процесс. Однако, если вы подозреваете, что проблема заключается в чем-то другом, кроме упомянутых выше, вам необходимо обратиться за помощью к специалисту.

Действия по устранению ошибки F22 котла Vaillant

Существует несколько простых шагов для изучения проблемы и принятия необходимых мер для решения проблемы F22. В этом пошаговом руководстве вы получите всю необходимую информацию, чтобы найти проблемы и исправить их.

Проверка давления в котле

Первое, что вам нужно сделать, это проверить давление в котле. Если давление в котле около 1,5 бар, а на дисплее все еще отображается код F22, то можно быть уверенным, что датчик давления неисправен.

Вам необходимо заменить датчик давления, чтобы решить проблему и вернуться к нормальному функционированию котла. Рекомендуется вызвать инженера для замены детали, а не разбираться с ней самостоятельно.

Однако, если давление в котле ниже 1,0 бар и продолжает падать, необходимо проверить систему на наличие утечек. Итак, давайте перейдем к следующему шагу для всех деталей.

Проверка на утечку

Утечка в любом компоненте котла и трубопроводе может привести к вытеканию воды и снижению общего давления. Как правило, изгибы и соединения являются наиболее уязвимыми частями всей системы, и в них появляются крошечные проколы и трещины из-за старения и ржавчины. Вода просачивается из этих щелей и заставляет котел отклоняться от своего идеального давления.

Кроме того, в котловом отделении, расширительном баке, напорных клапанах и других компонентах со временем могут образоваться трещины, что приведет к снижению давления в котле. Чтобы найти утечку, необходимо тщательно осмотреть всю систему, включая трубопроводы.

Рекомендуется вызвать специалиста для проверки, так как это сэкономит вам много времени и усилий. Кроме того, профессионал может безопасно получить доступ ко всем поврежденным участкам и запечатать их. Если какой-либо компонент нуждается в замене, профессионал поможет вам правильно.

После всех ремонтов и замен необходимо снова создать давление в котле для нормальной работы.

Повторное повышение давления в котле

Вы можете самостоятельно повысить давление в системе котла. Существует два способа нормализации давления в котельной системе, а именно внутренний контур заполнения и внешний контур заполнения.

Внутренний контур заполнения является частью установленной системы и обычно находится под котлом. Внешняя заправочная петля представляет собой сетку серого цвета, которую необходимо прикрепить к заправочным кранам перед повторным повышением давления в котле. Давайте подробно рассмотрим шаги обоих методов.

Внутренний контур заполнения

1. Сначала дважды нажмите кнопку радиатора, чтобы проверить текущее давление в бойлере.
2. Теперь найдите внутреннюю петлю заполнения. Он будет находиться под котлом.
3. Вы увидите два крана серого цвета. Эти краны регулируют поток воды.
4. Поверните первый кран (правый кран), чтобы открыть его полностью. Теперь слегка поверните второй кран (левый кран). Вы услышите шипящий звук. Это означает, что вода поступает в котел.
5. Следите за дисплеем и закройте кран, как только достигнете желаемого давления.
6. Закройте другой кран, и вы увидите, что код F22 исчезнет с экрана.

Внешний контур наполнения

1. Сначала необходимо подключить внешний контур наполнения к кранам наполнения. Как правило, вы найдете заправочные краны под самим котлом.
2. После подключения наливного контура откройте основной кран подачи воды.
3. Теперь слегка поверните второй наливной кран, чтобы вода могла попасть в бойлерное отделение. Поток воды сигнализируется шипящим звуком.
4. Проверьте давление на экране дисплея и перекройте кран, как только вы достигнете желаемого давления. Также закройте главный кран подачи воды.
5. Все готово, у вас на дисплее не отображается код F22.
