Устройство, принцип работы, гидравлическая и электрическая схема котла Навьен

Устройство котла Навьен

Газовые конвекционные котлы

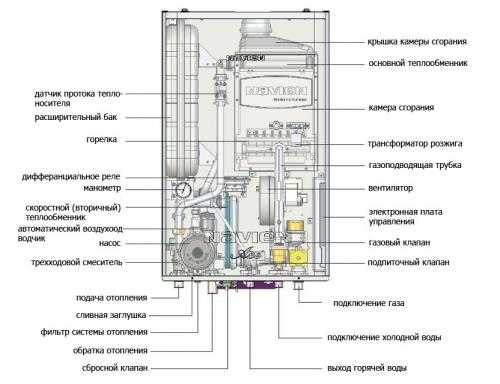

Рассмотрим, как устроен котел Навьен, его основные элементы и принцип работы. Компания выпускает настенные турбированные и атмосферные газовые конвекционные аппараты, а также конденсационные устройства.

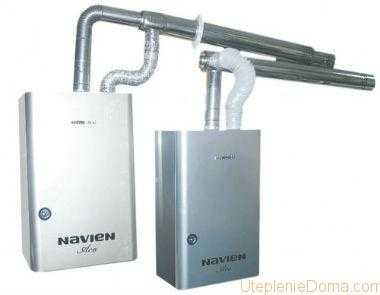

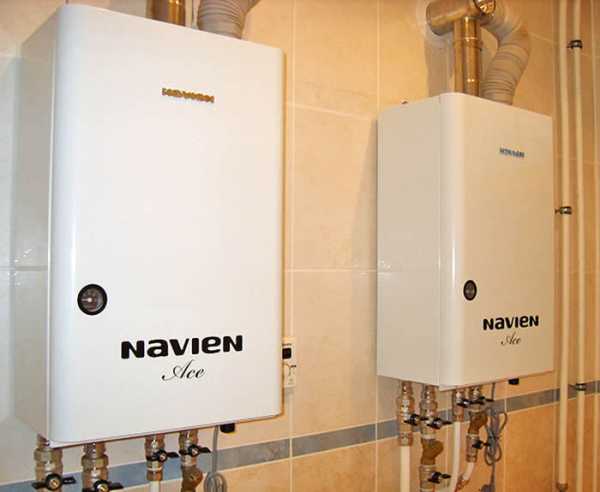

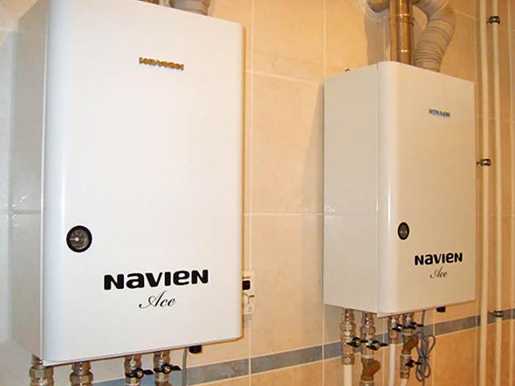

Серия Navien Ace Turbo предлагает двухконтурные модели мощностью от 13 до 40 кВт, работающие на сжиженном и на природном газе. В аппаратах от Навьен 13К, Навьен 20К до 30 кВт с маркировкой Navien Deluxe Coaxial применяется европейская методика дымоудаления.

Вверху корпуса выводится одна коаксиальная труба. В котлах мощностью 35 и 40 кВт с приставкой «Korea» применяется корейская система дымоудаления. По центру находится труба, по которой выводятся продукты сгорания, а справа труба, которая доставляет воздух в камеру сгорания.

К дымоходу снизу подсоединяется коллектор дымовых газов. Под ним расположен трубчатый теплообменник из нержавеющей стали с повышенной стойкостью к коррозии. Ниже стоит горелка с возможностью модуляции, в которую поступает топливо из газового клапана, и электроды розжига и ионизации.

Снизу стоит вентилятор с модулируемой системой турбонаддува, которая регулирует объем подаваемого в камеру сгорания кислорода в зависимости от интенсивности горения. Это позволяет газу полностью прогорать, тем самым повышая КПД аппарата.

Справа вертикально расположена электронная плата управления. В левой верхней части стоит прямоугольный расширительный бак объемом 8 литров. Под баком находится циркуляционный насос с системой автоматического отвода воздуха.

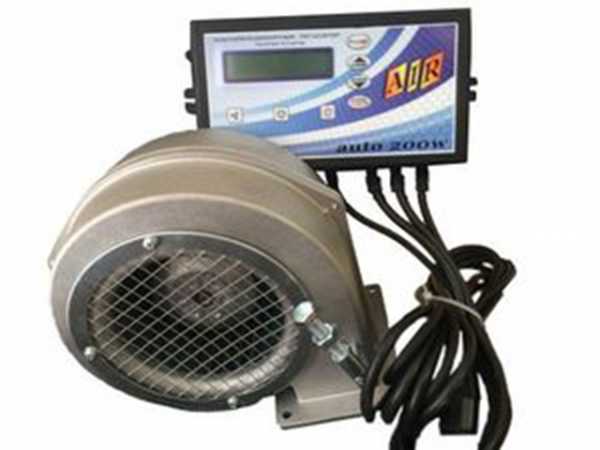

Турбонаддув котла отопления

Снизу насоса размещен манометр, который выведен наружу. Справа от насоса вертикально закреплен вторичный теплообменник для обеспечения ГВС. За насосом закреплен трехходовой клапан, а под ним фильтр отопительной воды.

Слева из теплообменника выходит труба, по которой горячая вода из котла течет в систему отопления. На ней установлены датчики температуры и протока теплоносителя, выходи она снизу первая слева.

Правее выходит обратная труба, на которой стоит предохранительный сбросной клапан, который выпускает избыточную воду при достижении слишком высокого давления отопительной жидкости. Далее расположен вывод горячей воды, подача холодной воды из водопровода и газовый вход.

Снаружи котел закрыт металлическим кожухом с прозрачным круглым стеклом под манометр. В комплекте идет выносной пульт управления с встроенным датчиком температуры и жидкокристаллическим дисплеем. На нем выставляется желаемая температура, режим работы и приоритете отопления или ГВС, а также выводятся коды ошибок в случае неисправностей.

Немного отличается конструкция навесных атмосферных аппаратов Navien Ace Atmo. Здесь представлены четыре двухконтурные модели от Навьен 13К до Навьен 24 кВт. В них первичный теплообменник изготовлен из меди, а вторичный из нержавейки.

Оборудованы автоматической системой, которая снижает мощность горелки до 30% по мере нагрева теплоносителя. Это позволяет снизить нагрузку на теплообменник, тем самым продлив срок его службы.

Вверху стоит коллектор дымовых газов с разделителем тяги и один дымоход. Кислород в открытую камеру сгорания поступает естественным образом из помещения, где расположен котел. Расширительный бак круглой формы закреплен на задней стенке. Плата управления размещается на передней стенке.

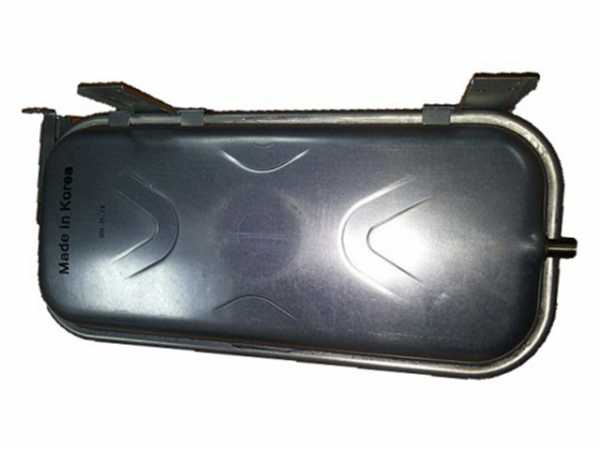

Расширительный бак котлов Навьен

Современный аналог Navien Smart Tok выпускается в конфигурациях от маломощных Навьен 13К и Навьен 16К до 35 кВт. Они оборудованы сенсорным экраном и панелью управления в нижней части корпуса. Управлять котлом можно с помощью смартфона в любой точке мира при наличии Wi-Fi и интернета. Для этого нужно установить приложение с сайта компании Navien на смартфон с операционной системой Android.

Газовые конденсационные котлы

Конденсационные модели Navien NCN выпускаются в трех конфигурациях на 25, 32 и 40 кВт. Их главное отличие в присутствии высокоэффективного конденсационного теплообменника. Он позволяет использовать скрытое тепло водяного пара, который образовывается в дымовых газах при сгорании. Располагается он на месте обычного теплообменника. Справа от него стоит камера предварительного смешивания газовоздушного потока.

Имеет встроенную погодозависимую автоматику, что позволяет удерживать необходимую температуру в помещении вне зависимости от погоды. Для ее настройки необходимо установить на улице датчик внешней температуры, соединенный с аппаратом. Первичный и вторичный теплообменники изготовлены из нержавеющей стали. Имеет возможность плавной регулировки температуры радиаторов и горячей воды.

Серия конденсационных устройств Навьен NCB отличается наличием внизу корпуса сенсорного экрана. Имеет режим работы ECO, экономящий воду и электроэнергию. Правильно установленный и настроенный конденсационный котел позволяет более экономно использовать газ.

Напольные дизельные и газовые модели

Напольные дизельные модели представлены двумя сериями LST и LFA. Корпус имеет вытянутую прямоугольную форму. Снизу находится вход теплоносителя из отопительной системы. Нижнюю часть занимает камера сгорания. Сбоку в нее входит форсунка от горелки. Немного выше форсунки стоит топливный насос, фотоэлемент и трансформатор розжига. Далее располагается дизельная надувная горелка, в верхней части которой воздухозаборное отверстие.

Из камеры сгорания вверх выходят дымовые трубы. Они полностью погружены в поток отопительной жидкости. Вокруг дымовых труб спирально намотан трубчатый теплообменник ГВС, снизу в него поступает холодная вода, сверху выходит нагретая. В самом верху установлен глушитель и дымоотводящий патрубок.

В верхней передней части монтирован блок управления, к которому подключается выносной пульт управления. Удобно, что патрубки для подключения к схеме отопления располагаются с двух сторон, что упрощает монтаж в систему.

Аппарат оснащен топливным фильтром со сменными картриджами. Модели с маркировкой «KR» имеют нагревательный элемент, встроенный в форсунку. Он подогревает топливо, тем самым повышая его текучесть, и упрощает воспламенение. Особенно это актуально в холодный зимний период, когда вязкость топлива повышена.

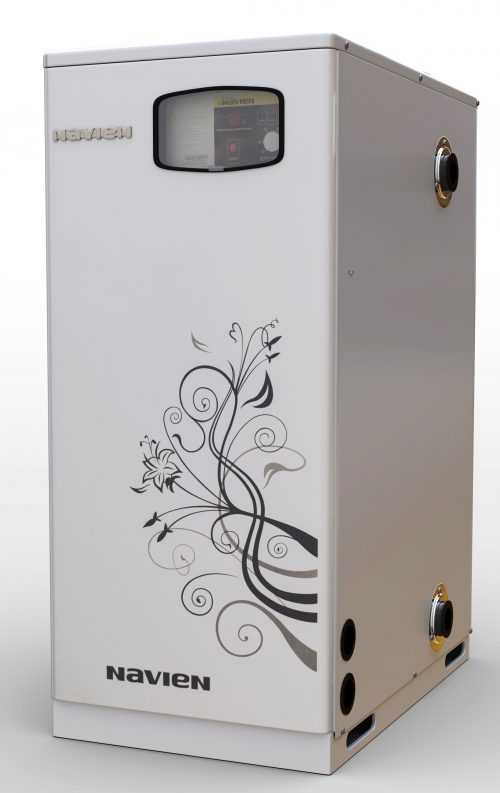

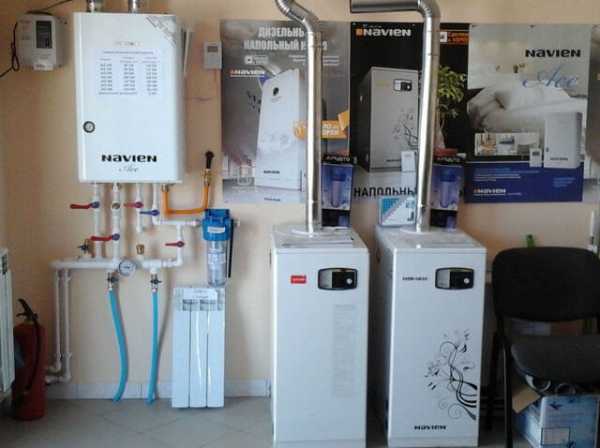

Напольный котел Навьен серии GA

Дизельные котлы хорошо подходят для того, чтобы экономно отопить частный дом, так как цена на жидкое горючее ниже, чем на твердое топливо и на газ. Точно такое же устройство имеют газовые напольные модели GA и GST. Только вместо дизельной там установлена наддувная газовая горелка.

Гидравлическая схема

Схема работы газовых конвекционных котлов показывает, как должен работать такой аппарат. Вода с помощью насоса поступает в теплообменник, проходя через датчик нагрева. Если ее температура ниже установленной в настройках, газовый клапан подает газ на горелку и трансформатор розжига с помощью электродов производит искру.

Тепловая энергия, выработанная от горения, передается теплообменнику и отопительной жидкости, которая уже разносится по радиаторам в доме. В режиме приоритета горячего водоснабжения трехходовой клапан переключается, и теплоноситель перенаправляется во вторичный теплообменник.

Рассмотрим, как работает жидкотопливный аппарат. Вот поэтапное описание его гидравлической схемы:

  • Горючее поступает в горелку, там оно фильтруется, предварительно нагревается и подается на форсунку.
  • С помощью форсунки топливо распыляется в камеру сгорания и там загорается за счет искры от трансформатора розжига.
  • Тепло, выработанное от горения, передается стенкам камеры сгорания и дымовых труб, от которых греется теплоноситель.

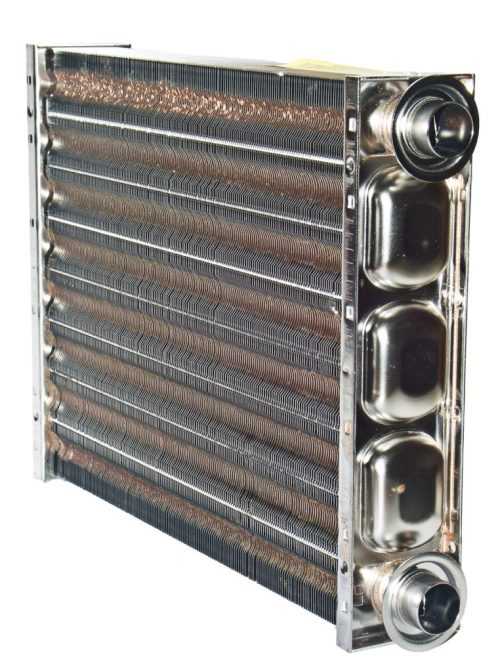

    Теплообменник котла Навьен
  • Нагретая жидкость передает энергию трубчатому вторичному теплообменнику, по которому протекает чистая бытовая вода.

Принципиальная электрическая схема

Электрическая схема газовых настенных моделей напечатана в руководстве пользователя. В ней нарисовано в кокой последовательности узлы котла подключены к электронной плате управления.

Более наглядный вид имеет принципиальная схема электронных узлов напольных жидкотопливных и газовых моделей.

Предлагаем видео обзор котла NAVIEN 24:

boilervdom.ru

Особенности устройства газовых котлов Навьен

Среди газовых отопительных приборов большой популярностью пользуются котлы компании Навьен. Они надежны, долго работают без сбоев и имеют доступную цену. Устройство газового котла Навьен несколько отличается в разных моделях в зависимости от характеристик.

...

Преимущества и недостатки агрегата Навьен

Газовые агрегаты Навьен имеют множество преимуществ:

  • отличное соотношение цена-качество;
  • большое количество сервисных центров;
  • наличие удобного выносного блока управления;
  • понятный русскоязычный интерфейс;
  • имеется защита от перепадов напряжения;
  • способны работать при низком давлении газа;
  • ремонт обойдется недорого.

Недостатком котлов является периодическое появление шумов.



Нюансы устройства газовых котлов Навьен

Все устройства Навьен оснащены закрытой камерой сгорания. Для вывода дымовых газов из нее необходим коаксиальный дымоход компактных размеров. Некоторые модели агрегатов, например, Навьен Делюкс Коаксиал имеют в комплекте коаксиальную трубу.

...

Проверено, что газовые котлы Навьен сохраняют работоспособность при колебаниях напряжения до 30% в меньшую или большую сторону — это возможно благодаря чипу SMPS на микропроцессоре устройства.

При работе в стандартном режиме горячая вода будет нагреваться, после того как теплоноситель достигнет заданной температуры. Однако газовые котлы Навьен дают возможность настроить режим приоритета горячей воды.

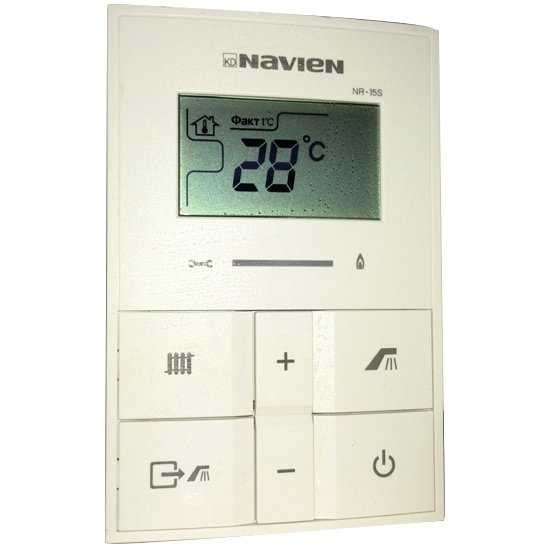

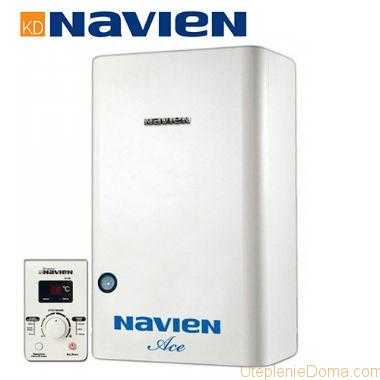

Устройство настенных газовых котлов Навьен предполагает наличие выносного пульта с дисплеем, на котором отображаются температурные и эксплуатационные показатели, текущий режим работы, коды ошибок при появлении неисправностей.

Автоматика газового котла позволяет плавно менять температуру теплоносителя в контуре — от 40º до 80ºC и теплой воды – от 30º до 60ºC. Котлы имеют режим «Лето», при котором отопление не функционирует, а горячее водоснабжение работает.

Агрегаты Навьен способны работать как на природном, так и на сжиженном топливе.

...

Для вывода дымовых газов из закрытой топки необходим коаксиальный дымоход компактных размеров. Некоторые модели агрегатов, например, Навьен Делюкс Коаксиал имеют в комплекте коаксиальную трубу.

Газовые устройства Навьен работают с помощью датчиков APS, что гарантирует стабильный процесс горения и снижает расход топлива.

Обратите внимание! Гарантийный срок агрегатов Навьен составляет 2-3 года.

Модельный ряд агрегатов Навьен

Модельный ряд газовых котлов Навьен представлен тремя сериями моделей:

  • делюкс;
  • прайм;
  • смарт ток.

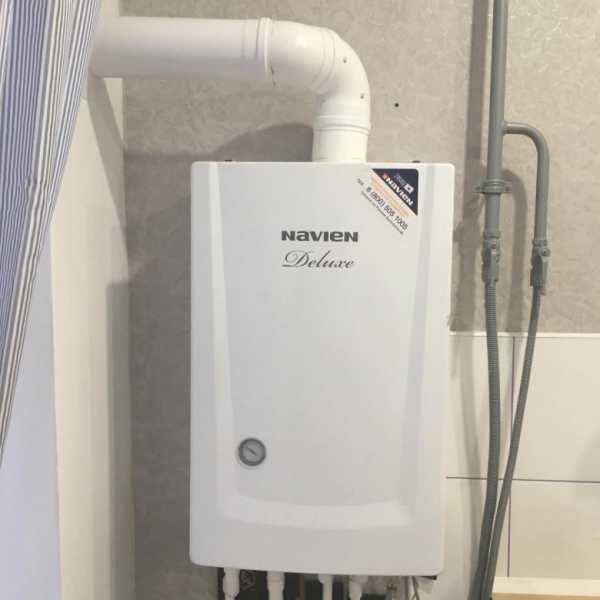

Модели серии Делюкс являются хитом продаж. Они оснащены закрытой камерой сгорания, модуляционной горелкой и двумя стальными контурами для производства отопления и ГВС. Мощность моделей составляет от 10 до 40 кВт.

Котлы Навьен Делюкс оснащены циркуляционным насосом Everon c автоматическим воздухоотводом, который меняет скоростной режим в зависимости от сигналов блока управления. Они являются наиболее экономичными среди моделей Навьен.

Устройства нагревают довольно большой объем воды. Например, агрегат мощностью 16 кВт способен производить до 13,8 л/мин при ∆t=30ºC. КПД составляет около 91%.

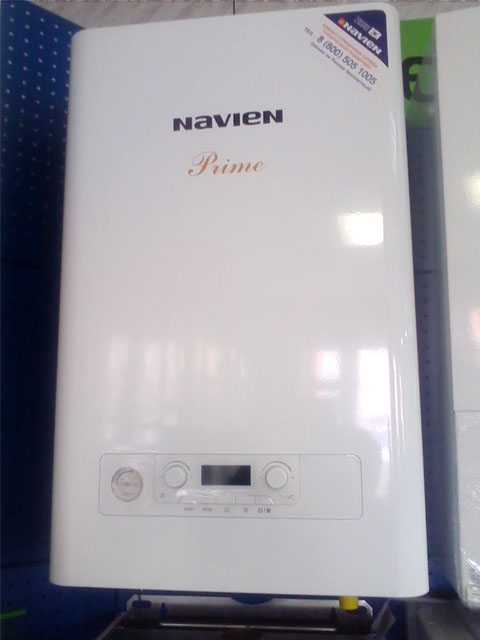

Агрегаты Прайм представлены котлами мощностью от 13 до 35 кВт. Они имеют модуляционную горелку, закрытую камеру сгорания и два контура, изготовленных из высококачественной стали. КПД агрегатов Прайм составляет 90-91%. Система включает следующие функции защиты: газ-контроль, защиту от перегрева и замерзания, предохранительный клапан.

Газовые котлы серии Прайм менее автоматизированы, чем Делюкс или Смарт Ток, и не имеют ЖК-дисплея.

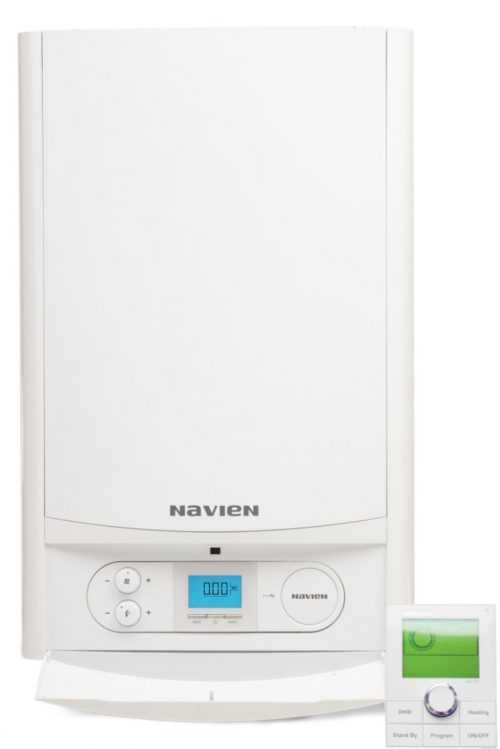

Устройства Навьен Смарт Ток отвечают самым современным требованиям. Их мощность варьируется от 13 до 35 кВт. В них имеется модуль Wi-Fi и погодозависимая автоматика. Контроль за работой и управление агрегатом можно производить с помощью соответствующего приложения на смартфоне.

Агрегаты данной серии оборудованы сетчатым фильтром на входе в отопительную систему. На выходе производители также рекомендуют установить фильтрацию.

oteple.com

Настройка газового котла Навьен своими руками

Отопительные котлы Навьен корейского производства пользуются популярностью в нашей стране. Они обладают надежностью и вместе с тем демократичной ценой. В виду большого спроса на данные приборы, настройка газового котла Навьен является актуальным вопросом среди покупателей.

...

Особенности конструкции газовых котлов Навьен

Производители Навьен выпускают приборы разной мощности, напольные, настенные и с функцией подачи ГВС. Их можно подключать как к централизованной магистрали, так и к газовым баллонам. Агрегаты имеют современный внешний вид, позволяющий вписать их в любой домашний интерьер. Газовые котлы Навьен оснащены группой безопасности, в которую входят:

  • модуляционный турбонаддув;
  • защита от перемерзания теплоносителя;
  • чип SMPS, защищающий от скачков напряжения;
  • пульт управления датчиком температуры, позволяющей подстраивать работу агрегата под определенные обстоятельства.

Наиболее распространенной моделью газовых агрегатов Навьен является Делюкс, поэтому остановимся на них подробнее.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

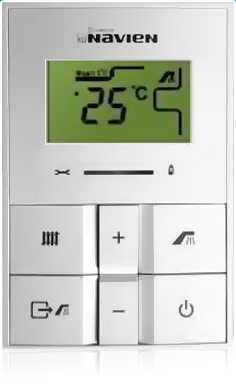

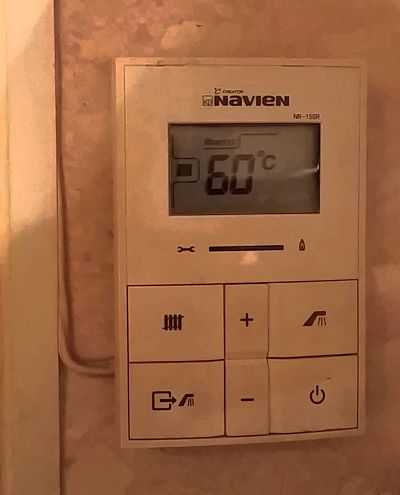

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

...

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

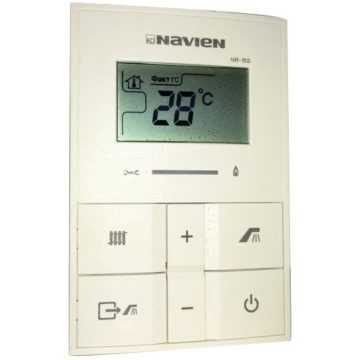

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

...

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе.

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет.

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Как увеличить время между пуском и отключением газового котла?

Если возникла проблема частого включения-выключения («тактования») газового котла, можно изменить разницу между пуском и остановкой агрегата. Это возможно с помощью инженерного меню Навьен:

  1. Выключают пульт и зажимают две кнопки «+» и «-» одновременно.
  2. На дисплее появляется цифра от 2 до 20. Обычно 8 или 10.
  3. С помощью клавиш  «+» и «-» увеличивают значение дельты между пуском и отключением.
  4. По прошествии 5 секунд пульт гаснет.
  5. Котел выключают из розетки, а потом включают снова.

Теперь газовый агрегат будет работать в новом режиме.

oteple.com

принцип работы и особенности конструкции, преимущества и недостатки, цена

Если вы выбираете отопительную систему в дом, тогда стоит присмотреться к корейским газовым системам Навьен Делюкс по очень привлекательной цене. Газовый котел Navien является надежным и долговечным устройством, который неприхотлив в использовании. При изготовлении применяются только корейские материалы. Газовый котел Navien отлично зарекомендовал себя и считается идеальным примером хорошего качества и низкой цены.

В стране развиты сервисные центры, которые обслуживают двухконтурные газовые котлы Navien, поэтому при малейшей неисправности вы всегда получите быструю и квалифицированную помощь. Корейский бренд Навиен считается лидером по изготовлению отопительных систем в странах Азии. Механизм контроля качества, который используется на заводе, где изготавливаются двухконтурные газовые системы отопления Навьен, соответствует самым жестким стандартам качества.

Отопительный котел Навьен: лидер продаж

Газовые котлы Navien являются лидерами в сфере отопительного и водонагревательного устройства. Фирма Навьен предлагает только высокотехнологичные решения для любых помещений. На рынке отопительных систем вы всегда найдете то устройство, которое будет служить вам на протяжении долгого времени по очень низкой цене. Настенные газовые системы navien предназначаются для отопления квартир и маленьких частных домов.

Navien марки Делюкс — это бытовые двухконтурные котлы, имеющие открытые и закрытые отделы сгорания. Они отапливают и нагревают воду в бытовых и технических целях. Вся автоматика идет на русском языке, что позволяет не только грамотно ознакомиться с инструкцией, но и экономить на отоплении и постоянно поддерживать оптимальную температуру в помещении. Надежная и безопасная работа котла выполняет свои функции даже при регулярных сбоях напряжения. Если напряжение в сети колеблется, в системах срабатывает защитная функция SMPS и тогда механизм работает бесперебойно. Вот почему такие настенные двухконтурные котлы имеют продолжительный срок службы и берегут хозяев от поломок и дальнейшего ремонта.

Котлы Навьен: новые возможности обогрева

Даже при минимальном газовом давлении вы можете пользоваться отоплением и горячей водой. Прочная система защиты предотвращает хозяев от замерзаний. Если температура носителя падает, автоматически запускается механизм защиты от промерзания и начинает работать насос циркуляции. В системе осуществляется надежная и бесперебойная циркуляция носителя тепла. Вы можете пользоваться горячей водой даже при низком давлении.

Настенный двухконтурный котел Navien прекрасно работает при низком давлении воды до 0,1 бара, поэтому он широко используется в жилых помещениях с минимальным водным напором в водопроводе, а также при постоянных сбоях в напряжении. Покупатель получает продолжительный срок эксплуатации настенного двухконтурного котла, благодаря обменнику тепла из надежной стали, который предотвращает возникновение ржавчины и коррозии.

Настенный двухконтурный котел Navien работает на основе механизма APS, что гарантирует стабильное горение и уменьшает затрат на газ. Механизм контролирует количество газа, который проникает в горелку, обеспечивая тотальное горение топлива, уменьшая его расход. Вентилятор с контролирующий скоростью вращения способствует безопасному горению. Поэтому настенный двухконтурный котел Navien можно применять в многоквартирных домах. Удобное расположение механизма APS предотвращает возникновение конденсата.

Особенности котельной конструкции Navien:

  • насос циркуляции;
  • универсальный раздельный обменник тепла;
  • бак;
  • автоматическая система контроля;
  • возможность работы котла на природном и жидком газе;
  • удобный выбор режима отопления. Вы можете выбрать любую температуру, которая будет присутствовать в доме;
  • функция таймер. Вы можете поставить любое время прекращения работы котла. Котел Navien будет работать по полчаса на протяжении поставленного времени с дальнейшим отключением. Если вы поставите время на 4, то отопление будет выполняться на протяжении четырех часов по полчаса;
  • при помощи одной функции вы можно экономить расход топлива и, одновременно, поддерживать температуру в тот момент, когда вас не будет дома.

Преимущества и недостатки газовых систем Навьен

Газовые котлы Навьен обладают рядом преимуществ, а именно:

  • устройство защиты против промерзания. Когда в помещении температура падает, в системе автоматически срабатывает механизм защиты против промерзания. Если температура воды снижается до отметки 10 градусов и ниже, автоматически срабатывает насос циркуляции, который обеспечивает бесперебойную циркуляцию носителя тепла в устройстве отопления. Если температура воды опускается ниже 5 градусов, автоматически начинает работать горелка и носитель тепла прогревается до 22 градусов;
  • контроль системы турбонаддува. Вентилятор турбонаддува, который стоит в котлах Navien Айс Турбо под камерой сгорания, меняет скорость движения по счетчику. Он движется от механизма давления воздуха APS. Таким образом, воздух попадает в камеру сгорания системы в сумме, пропорциональной числу поступаемого газа. Только такое устройство работы системы Navien Айс Турбо с установленным вентилятором под камерой сгорания и применением механизма APS позволяет получить тотальное сгорание газа и минимальную потерю тепла;
  • обменник тепла из нержавеющей стали. Если сравнивать с медью, то он обладает высокой устойчивостью к появлению ржавчины и коррозии. А это намного продлевает срок эксплуатации. Несмотря на устойчивость к ржавчине, обменник тепла из нержавеющей стали не используется широко в котлах, так как проводимость тепла намного меньше, чем у медного обменника тепла. И только в котлах Navien Айс Турбо можно применять модулируемую систему турбонаддува для увеличения КПД системы;
  • долговечная и безопасная работа системы при постоянных сбоях. Механизм SMPS, установленный в микропроцессоре, защищает систему от сбоев в электросети. Только котел Навьен работает без существенных перепадах. Поэтому срок службы системы Navien намного выше, чем у других устройств;
  • потрясающая возможность использовать отопление и горячую воду при низком давлении;
  • устройство прекрасно работает при низком давлении воды;
  • потрясающая технология обогрева.

Переносная дистанция управления системой со встроенным механизмом температуры помогает не только экономить на потреблении газа, но и существенно снижать затраты на отопление. Поэтому в вашем доме всегда будет оптимальная температура.

К недостаткам газовых котлов Navien можно отнести постоянное подключение к сети и, несмотря на защиту, высокую чувствительность датчиков к сбоям напряжения. Чтобы решить эту проблему, применяются разные стабилизаторы и аккумуляторы.

Популярные модели отопительных систем Навьен

Модель АТМО

Газовые котлы Navien АТМО имеют систему вывода возникающих паров через простой дымоход. Эта конструкция приспособлена для работы в экстремальных условиях с сильными изменениями в напряжении и давлении газопровода.

Модель НСН

Это самый современный газовый котел Navien, который имеет высокие характеристики при помощи применения температур пара. Разогретый конденсат собирается в теплообменнике, который нагревает поток воды. Таким образом, снижаются расходы источников и энергоносителя на нагрев обменника тепла и воды.

Как установить настенный котел?

Итак, вы приобрели газовый котел, провели газовую магистраль, сделали монтаж отопления, а теперь осталось собрать все в одну систему. Подключение любого газового котла является не очень легкой задачей. И дело даже не в том, что такая система представляет собой высокотехнологичное устройство, проблема немного в другом — у каждого устройства свой способ подключения. Поэтому установка котла должна выполняться квалифицированными специалистами.

Перед установкой котла, если он не обладает необходимой комплектацией, вы должны прикупить:

  • аварийный механизм температуры;
  • устройство мощности;
  • термометр;
  • механизм давления;
  • предохранитель.

Обычно все котлы оснащены такой комплектацией.

При монтаже систем отопления с открытой камерой сгорания нужно иметь отдельное помещение. Площадь его должна составлять 4м2 и больше, а высота потолка должна быть 2,5 м. Также должна быть система вентиляции. При монтаже систем отопления с закрытой камерой сгорания такие требования не распространяются. Если вы устанавливаете систему, нужно иметь розетку с автоматическим датчиком аварийного отключения. Важно подключить стабилизатор. Котел заземляется. Если стена, на которую устанавливается котел, неустойчива к огню, тогда нужно обшить ее защитным материалом. После получения дыр между трубой и стеной нужно заделать их цементным раствором. Перед подключением термоблока проверьте, чтобы в щелях не было ни одного мусора.

Подключить систему отопления — сложный процесс, который обязательно должен выполняться специалистами. Если вы хотите купить газовый котел Navien, то каждого устроит его низкая стоимость, да еще приятно удивит бесплатная установка.

Оцените статью: Поделитесь с друзьями!

kotel.guru

настенный двухконтурный котел Navien, устройство корейского котла для отопления частного дома, подключение, управление отопительным котлом

Содержание:

Если вы собрались установить в своем доме систему отопления, то не лишним будет обратить внимание на корейский газовый котел Навьен Делюкс по довольно доступной цене. Котел Navien – это надежное и очень качественное устройство, неприхотливое в эксплуатации. Для производства были использованы только корейские материалы и комплектующие. Отопительные котлы Navien зарекомендовали себя с наилучшей стороны. Более подробно о них расскажем ниже.


В стране числится достаточное количество сервисных центров, способных обслуживать двухконтурные устройства котлов Навьен, поэтому в любой момент в случае появления каких-либо, даже незначительных неисправностей, каждый сможет вовремя получить быструю и качественную поддержку. Данный корейский бренд занимает лидирующую позицию по производству систем отопления в странах Азии. Принципы контроля качества на их заводах отвечают самым высочайшим стандартам качества.

Отопительный котел Навьен: лучший в своем роде

Котел Навьен считается самым популярным среди устройств для обогрева и отопления. Фирмой представлены лишь высокотехнологичные модели для установки во всевозможных помещениях. В продаже каждый сможет найти для себя то устройство, которое послужит ему во благо очень длительное время – и это все по довольно привлекательной цене. Для обогрева квартир и небольших частных домов лучше всего подойдут настенные решения.


Корейские газовые котлы Navien представляют собой двухконтурные котлы, у которых присутствует открытая и закрытая камера сгорания. Они применяются для отапливания и нагревания воды для бытовых и технических целей. Вся система автоматики и документация переведены на русский язык, благодаря чему каждый сможет беспрепятственно изучить имеющуюся инструкцию, а также успешно сэкономить на отоплении, беспрерывно поддерживая нужную температуру в помещениях. Бесперебойная и безопасная работа котла возможна даже в условиях частых перебоев в электропитании. При колебаниях напряжения в сети задействуется защитная система SMPS, после чего котел продолжает исправно работать. В частности, благодаря этой функции данные двухконтурные котлы обладают большим сроком службы, не ломаясь при этом и не требуя последующего ремонта.

Продвинутые принципы обогрева котлов Навьен

Даже если в вашей газовой системе очень низкое давление, вы сможете использовать отопление, а также будете иметь горячую воду. Надежная защитная система устройства не даст хозяевам замерзнуть в холодное время года. При снижении температуры носителя, защитный механизм будет активирован в автоматическом порядке, запустится циркуляционный насос, предотвращая тем самым промерзание элементов системы. У вас всегда будет горячая вода, так как котлы оснащены надежной системой циркуляции.

Двухконтурный газовый котел Навьен идеально функционирует даже при давлении воды в 0,1 бара. В этой связи он обрел большую популярность для применения в помещениях, имеющих слабый водяной напор и частые перебои в электросети. Покупатель может быть уверен в том, что он получит устройство с очень длительным сроком службы – в частности это достигается за счет использования надежной стали, на которой не образовывается ржавчина.


Представленный котел имеет в себе механизм APS, который обеспечивает постоянное сгорание газа при минимальных его затратах. Механизм анализирует качество газа, попадающего в горелку, обеспечивая его полное сгорание. Вентилятор с переменной скоростью вращения максимально способствует этому процессу. А правильное расположение такого механизма не даст конденсату скапливаться в нем. Такой механизм делает использование данного котла в многоквартирных домах наилучшим решением.

Устройство и конструкция

У конструкции котлов Навьен есть ряд особенностей:

  • циркуляционный насос;
  • универсальный теплообменник раздельного типа;
  • бак;
  • автоматизированная система контроля;
  • возможность использования в качестве топлива жидкого или природного газа;
  • легкость настройки режима обогрева – можно подобрать требуемую температуру, которая максимально комфортно подойдет для вашего дома;
  • есть возможность настройки таймера – можно задать время, по истечении которого котел прекратит свою работу; котел может работать по 30 минут заданное время с последующим отключением;
  • используя лишь одну функцию, можно легко сэкономить на топливе, и вместе с тем поддерживать нужную температуру во время вашего отсутствия.

Плюсы и минусы газовых систем Навьен

Газовый котел для отопления частного дома Навьен имеет ряд неоспоримых преимуществ:

  • Защита от промерзания. При падении температуры внутри помещения система автоматически запускает режим защиты от промерзания. При снижении температуры воды ниже 10 ºС включается циркуляционный насос, обеспечивающий постоянную циркуляцию теплоносителя в системе отопления. При падении температуры ниже 5 ºС зажигается горелка и теплоноситель прогревается до 22 ºС.
  • Наличие системы турбонаддува. Вентилятор турбонаддува в таких котлах располагается под камерой сгорания, и изменяет скорость своего вращения согласно счетчику. Он направляется от механизма давления воздуха APS. Получается, что воздух попадает в камеру сгорания в объеме, пропорциональном объему подаваемого газа. Лишь такая система Айс Турбо с установленным вентилятором и механизмом APS дает возможность обеспечить полное сгорание газа с наименьшими потерями тепла.
  • Наличие теплообменника из нержавейки. В отличие от меди, у него высокая устойчивость к окислению. Такой нюанс в значительной степени продлевает срок эксплуатации настенных газовых котлов Navien. Однако даже с учетом высокой устойчивости нержавеющей стали к образованию ржавчины, такие теплообменники используются в котлах крайне редко, так как они обладают намного меньшим уровнем теплопроводности по сравнению с теплообменником из меди. И лишь в настенных газовых котлах Navien ace Turbo имеется моделируемая система турбонаддува для повышения коэффициента полезного действия всей системы.
  • Продолжительная и безопасная работа системы в условиях постоянных внешних сбоев. Функция SMPS, имеющаяся в микропроцессоре, предохраняет систему от повреждений при перебоях в электросети. Только котлам Навьен удается нормально функционировать в условиях значительных перепадов. Это продлевает их срок эксплуатации в значительной степени в сравнении с другими устройствами обогрева.
  • Возможность отапливать помещение и подогревать воду в условиях низкого давления в системе.


Автоматизированная мобильная система управления обогревом благодаря наличию встроенных датчиков температуры дает возможность значительно сэкономить на потреблении газа. Внутри вашего помещения всегда будет присутствовать заданная температура. Читайте также: "Возможные неисправности котла Навьен и способы их устранения".

Газовые котлы Navien имеют и ряд недостатков. Они требуют постоянного подключения к электросети. Также их датчики имеют высокую чувствительность к перепадам напряжения. Для решения такой проблемы можно установить стабилизатор и аккумулятор.

Популярные модели систем отопления Navien

Модель АТМО

Газовые котлы для отопления Навьен АТМО обладают системой отвода посредством обычного дымохода. Такая система способна работать в агрессивных условиях с сильными перепадами напряжения и при низком давлении в газопроводе.

Модель НСН

Данная модель считается самый современный среди всех двухконтурных настенных газовых котлов Navien. Они обладают повышенными характеристиками за счет использования температуры пара. Разогретый конденсированный пар накапливается в теплообменнике, нагревая проточную воду. Такой подход позволяет снизить расходы на нагрев теплообменника и воды.


Принципы монтажа настенного газового котла

Как обычно, после приобретения газового котла, прокладки газовой магистрали и монтажа отопления, наступает очередь сборки всей системы воедино. Подключение котла Навьен, как и любого другого, является не совсем простой задачей. А все потому, что каждая конкретная модель имеет свой тип подключения. В связи с этим монтаж такого котла должен осуществляться настоящими специалистами.

Перед монтажом котла, если у него неполная комплектация, потребуется докупить:

  • систему аварийного контроля температуры;
  • устройство управления мощностью;
  • термометр;
  • механизм давления;
  • предохранитель.

Однако на практике, как правило, любой котел обладает такой комплектацией.


Производя установку отопительной системы с открытой камерой сгорания, должно быть предусмотрено отдельное помещение с площадью не менее 4 м2 при высоте потолка в 2,5 метра. Кроме этого не стоит забывать и о наличии вентиляционной системы. Для систем отопления с закрытой камерой сгорания систему вентиляции предусматривать не обязательно. Также стоит позаботиться и об установке розетки с датчиком аварийного выключения. Дополнительно должен быть подключен стабилизатор, а сам котел нужно заземлить. Если котел будет вешаться на стену, подверженную возгоранию, то ее потребуется обшить соответствующим защитным материалом. Просвет между трубой и проделанной дырой в стене нужно будет закрыть цементным раствором. Еще до подключения термоблока нужно проконтролировать, чтобы в щелях не оставалось ни малейших частиц мусора.

Установить и настроить управление газовым котлом Навьен является довольно трудоемким процессом, проводить который должны соответствующие специалисты. Если вы все же решились на приобретение газового котла Навьен, вас приятно удивит его низкая цена и бесплатная его доставка.


teplospec.com

Газовый котел Навьен технические характеристики и отзывы

Газовые котлы Навьен по отзывам не доставляют проблем своим владельцам во время эксплуатации. Они изготавливаются в Корее, но с уклоном на наш рынок. В линейке есть модели с герметичной и негерметичной камерой сгорания, а также с конденсационным теплообменником. Все они двухконтурные, оснащены программируемыми микрочипами и многоуровневой защитой.

Турбированные котлы Navien Deluxe Coaxial

Модели делюкс и турбо отличаются методом подключения дымохода.

Газовый котел Навьен делюкс нужно вешать на стену, он двухконтурный, камера сгорания герметичная. Это означает, что он может греть воду сразу на два направления: отопления и горячая вода. Воздух для огня подается не из помещения, а с улицы посредством коаксиального дымохода. Для забора воздуха и вывода газов над горелкой устанавливается турбина. Она работает от электросети и без нее функционирование котла невозможно.

Этот нагреватель разработан таким образом, чтобы мог работать в наших условиях. Это касается давления газа, качества теплоносителя, суровых русских зим. У этого агрегата есть полезная функция, которая предотвращает размораживание системы. Эта опция в газовых котлах Навьен по отзывам спасла не один контур. При понижении температуры теплоносителя до 10 градусов автоматически включается циркуляционный насос. Он прогоняет жидкость по контуру, чтобы та не замерзала. Если же температура продолжает падать и достигает 6 градусов, тогда включается котел и нагревает жидкость до 21 градуса.

Если хотите купить котел электрический отопительный двухконтурный, то придется постараться, чтобы его найти. Такие модели почти не встречаются.



О том, существуют ли электрические экономные котлы отопления для дома читайте тут.

Горелка выполнена из нержавейки. Ее включение и выключение можно настроить согласно требуемой температуре в помещении. Нагреватель спокойно переносит:

  • падение давления воды до 0,1 бара;
  • падение давления газа до 4 атмосфер;
  • неисправности котла Навьен связанные со скачками напряжения исключены.

Нагреватели этой линейки выпускаются мощностью 10, 13, 16, 20, 24, 30 кВт. Мощность можно регулировать. Котел нагревает воду для отопления в диапазоне 40-80 градусов, а для ГВС 30-60 градусов. Для удаления продуктов сгорания газа к нагревателю может подключаться дымоход 75/70, 60/100 или 80х80.

Турбированные котлы Navien Ace Turbo Korea

Начинка котла Ace Turbo Korea ничем не отличается от Deluxe Coaxial. То есть, оба агрегата двухконтурные, могут работать в одинаковых условиях, оснащены идентичными системами поддержания температуры в помещении и предотвращения размораживания контура. Камера сгорания тоже герметичная и работает в тандеме с вентилятором. Неисправности газового котла Навьен при скачках напряжения исключены благодаря специальному чипу в микропроцессоре.

Работа герметичной камеры сгорания невозможна без турбины.

Выпускается две модификации мощностью 35 и 40 кВт. Естественно, что такие котлы Навьен по инструкции потребляют больше газа. На минимальной мощности расход составляет 1,48 м. куб/час природного газа, на максимальной мощности – 4,4 м. куб/час. Кроме этого, нагреватель может работать на сжиженном газу, в таком случае расход несколько меньше. Основные характеристики:

  • КПД 91,5%;
  • минимальная мощность 14 кВт;
  • минимальное давление воды в отоплении 0,6 атмосферы;
  • минимальное давление системы ГВС 0,1 атмосфер;
  • пропускная способность 20,1 или 22,9 л/час в зависимости от мощности.

Для таких агрегатов подходит только дымоход FF 75/70 – это одна из основных отличий данной модели от Deluxe Coaxial. Вес нагревателя 30 кг. Сечение патрубков для подключения к системе отопления и центральному газопроводу составляет ¾ дюйма. Патрубок на горячую воду на ½ дюйма. Установку оборудования может производить только специалист с соответствующим уровнем допуска.

Конденсационные котлы Navien NCN

Конденсационные котлы — это самый современный вид нагревателей для отопления. Агрегат всегда собран из новейших составляющих, поэтому и цена его не маленькая. Особенность данного нагревателя в высоком КПД, который достигает 98%.

В комплекте к котлу идет пульт.

Камера сгорания закрытого типа. Благодаря особой конструкции теплообменника агрегат способен нагревать теплоноситель или воду для ГВС не только пламенем, но и образовавшимся вследствие горения дымом. Продукты сгорания не сразу выводятся на улицу, а проходят по специальному каналу, где успевают остыть. На выходе из нагревателя температура газов низкая, поэтому можно использовать даже пластиковые дымоходы. Кстати, технические характеристики газового котла Навьен позволяют использовать коаксиальные дымоходы 60/100 и 80/125, а также раздельные дымоходы 80х80.

Полезные опции:

  • защита от замерзания;
  • автодиагностика;
  • программируемый микропроцессор;
  • дистанционный пульт с ж/к дисплеем.

Вследствие охлаждения дыма возникает конденсат. Он собирается в котле и когда его объём становится критичным (около 250 мл) конденсат просто выбрасывается через специальный патрубок. К этому патрубку нужно подвести канализационную трубу.

С пульта можно подавать команды на котел в ручном режиме, а можно запрограммировать на поддержании температуры в помещении. В этом случае пульт выполняет функцию дистанционного термодатчика. Конденсационный отопительный котел Навьен выпускается мощностью 25, 32 и 40 кВт. В комплектацию входит циркуляционный насос и расширительный бак на 6,5 л. Все модификации работают на природном и сжиженном газе. Минимальная мощность для отопления 4,9 и 7 кВт, для ГВС – 4,8 и 6,8 кВт. Работа нагревателя возможна только в том случае, если давление в системе ГВС не менее 3 атмосфер.

Атмосферные котлы Navien Ace Atmo

Особенность этой линейки заключается в камере сгорания открытого типа, в которую воздух поступает прямо с помещения, где установлен агрегат. Все модели двухконтурные, мощность 13, 16, 20, 24 кВт. В котле установлен процессор, который не дает системе разморозится, защищает от скачков напряжения и перепадов давления в системе отопления, ГВС и газификации.

Использовать электрические котлы для отопления гаража очень удобно, так как они не занимают много места.



Как устанавливаются электрические котлы для водяного отопления дома мы писали в этой статье.

Газовый котел Навьен 24 квт технические характеристики:

  • КПД 86%;
  • минимальная мощность для отопления 9 кВт;
  • минимальное давление воды 0,1 бар;
  • минимальное давление ГВС 0,6 атм.

Для таких котлов нужен дымоход сечением 130 мм. Диметр патрубков для отопления ¾ дюйма, а для ГВС и газа ½ дюйма. Агрегат работает на природном и сжиженном газе. Это энергозависимый прибор, который потребляет 110 Вт/час.

utepleniedoma.com

Котел навьен айс руководство по эксплуатации. Газовый котел Навьен — инструкция по ремонту

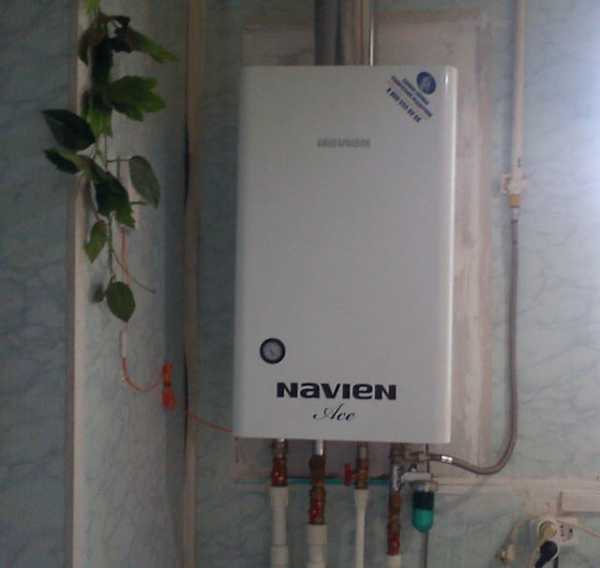

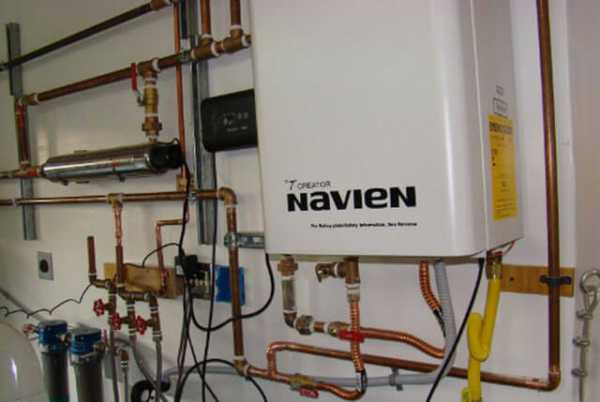

Котел газовый настенный NAVIEN

Когда перед потребителем встает вопрос выбора газового котла для отопления, приходится учитывать большое количество критериев, обеспечивающих его эффективную и экономичную работу. В этом плане следует разделить агрегаты отечественные и зарубежные. К сожалению, не все «иностранцы» могут выдержать сложные российские условия эксплуатации - низкое качество теплоносителя, перепады давления газа и воды, периодическое отключение электроэнергии. Правда, многие зарубежные аналоги сегодня уже адаптированы к российским условиям. К примеру, известная южнокорейская модельная линейка «Navien Ace» с инструкцией, где оговорено, что эти котлы могут быть использованы в России.

Марка Navien Ace - это настенный вариант двухконтурного котла. Такая модель относится к оборудованию «Навьен» с открытой камерой сгорания и естественным выводом продуктов горения. Что входит в конструкцию котла?

Комплектация котла

В конструкцию агрегата входят:

  • Два теплообменника из нержавеющей стали, что гарантирует их долгую и надежную эксплуатацию.
  • Выносной дисплей блока управления, который полностью русифицирован. Для российского потребителя это очень важное условие.
  • Встроенный циркуляционный насос.
  • Расширительный бачок.
  • Предохранительный клапан.
  • Воздухоотводчик, работающий в автоматическом режиме.
  • Перепускной вентиль, который настраивается тоже в автоматическом режиме.
  • Датчик тяги.
  • Стабилизатор электрического тока.
  • Пульт с дистанционным управлением, что удобно в плане обслуживания.

Южнокорейский котел navien ace полностью снабжен японской автоматикой. При этом производитель дает гарантийный срок эксплуатации 2 года. Это достаточно компактное устройство с великолепными техническими характеристиками. Инструкция по эксплуатации котлов Навьен позволяет легко разобраться во всех тонкостях настройки прибора, режимах и температурных диапазонах.

Классификация

Газовые котлы «Navien Ace» делятся на две категории:

  1. Ace ATMO.
  2. Ace TURBO.

Первый агрегат - это простой и традиционный котел с открытой камерой сгорания, где используется атмосферный вывод продуктов горения. Второй - более усовершенствованный и имеющий горелку с турбонаддувом. Это позволяет эффективно подавать газ и сжигать его при нестабильной подаче, что связано со скачками давления. К тому же второй вариант снабжен специальной системой контроля SMPS, в основе которой лежат высокочувствительные чипы. Они отвечают за контроль и регулировку процессов сгорания газа. Во всем остальном оба варианты ничем не отличаются друг от друга.

Обе модели можно отнести к категории универсальной техники. Адаптированные к непростым условиям эксплуатации они считаются одними из самых экономичных отопительных приборов, которые сегодня присутствуют на российском рынке. Важной составляющей конструкции является дистанционный пульт управления. Это очень удобно, когда на расстоянии можно задавать режимы и показатели, быстро проводя наладку.

Но что удивительно - могут работать не только в автоматическом режиме, но и в ручном. Особенно это удобно, когда температура за окном резко меняется. Ручная установка позволяет более точно выставить параметры и показатели, что исключает самые малые ошибки в процессе эксплуатации отопительного оборудования.

Газовые котлы navien ace можно называть универсальными агрегатами. Они работают на природном магистральном газе или на сжиженном баллонном. Чтобы перейти от одного вида газа на другой, необходимо поменять только горелку. Других изменений не требуется.

На что обратить внимание при монтаже?

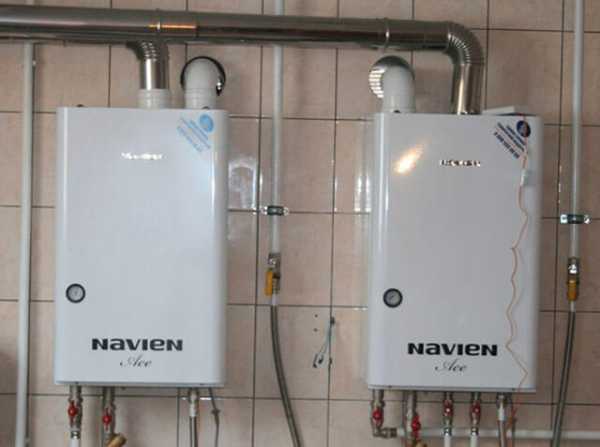

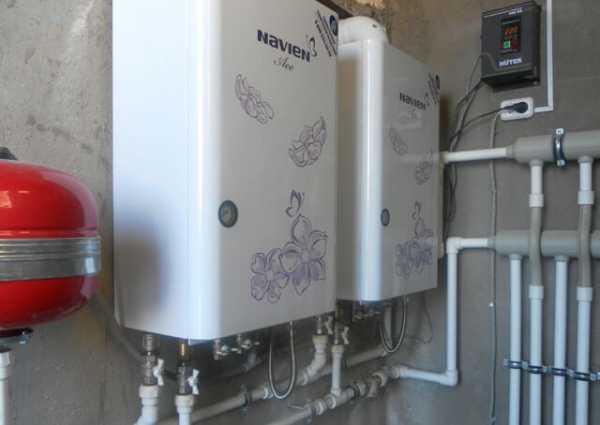

Стальной газовый котел Navien Ace

Так как к оборудованию приложена инструкция, то проблем с установкой и подключением прибора не возникает. Сделать это самостоятельно - не проблема. В инструкции может разобраться даже непрофессионал. Тем более что она написана на русском языке.

Единственное, на что просят обратить внимание специалисты - это способ отвода угарных газов. Выводить их можно через обычный атмосферный дымоход, подключенный к системе дымоотведения дома или установленный как отдельная конструкция. Но если вас не устраивает ни один вариант, можно сделать коаксиальный дымоход. Его монтаж в несколько раз проще. Но учтите, что коаксиальные конструкции используются только в том случае, когда обогреваемая площадь дома не превышает 110 м². Они могут быть установлены с котлами, мощность которых не превышает 11 кВт.

Заключение по теме

Газовые котлы «Navien Ace» - это высококачественная отопительная техника с прекрасными техническими и эксплуатационными характеристиками. Адаптированные к непростым российским условиям эксплуатации они прочно заняли одну из лидирующих позиций на рынке отопительного оборудования России. Популярность их не падает, а значит, велика вероятность, что и другие модели будут востребованы всегда.

Производственная компания «NAVIEN» абсолютно заслуженно считается крупнейшим производителем бытовой техники из Южной Кореи. Компания занимается производством первоклассных газовых котлов, каждый из которых обречен на успех на рынке в своей нише. Удивительные эксплуатационные характеристики отмечают как специалисты в области бытовой отопительной техники, так и непосредственно покупатели, которые отдают предпочтение оборудованию корейского бренда.

Однако не только газовые котлы поставляет компания на международный рынок. Стремясь сделать их обслуживание максимально простым, производитель создает также основные комплектующие для отопительных систем и другое целевое оборудование.

Под брендом «NAVIEN» выпускается множество отопительных агрегатов с различными технологическими параметрами. В этом пла

vip-potolok.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
