Котел тэновый своими руками: Как сделать ТЭНовый, индукционный, электродный электрокотел?

Делаем электрокотел своими руками — чертежи и принцип работы

Здесь вы узнаете:

• Инструменты и оборудование для электрокотла
• Собираем электрокотел своими руками
• Установка электрического котла

Электродные котлы обладают предельно простой конструкцией. Они обеспечивают сравнительно быстрый нагрев теплоносителя в отопительной системе и позволяют немного экономить на электроэнергии. Отдельные умельцы изготавливают их самостоятельно, снижая затраты на создание отопительной системы. Как сделать электрокотел Скорпион своими руками? Для этого понадобятся инструменты и исходные материалы.

Что нужно для того чтобы собрать электрический котел своими руками? Если вы решились на такой эксперимент, запаситесь инструментами и исходными материалами. Для проведения работ понадобятся:

При создании электродного котла мы рекомендуем использовать электрод из того же металла, что и основная труба.

• Стальная труба – диаметр от 50 до 100 мм, длина – 250-300 мм;
• Электрод – крайне желательно, чтобы он был сделан из такого же материала, как и сама труба;
• Трубки меньшего диаметра – для подключения к отопительной системе;
• Изолятор для электрода – можно сделать самому или заказать в токарной мастерской;
• Провода для подключения к электросети;
• Провод для подключения к заземлению;
• Термостойкая краска.

Из инструментов понадобятся сварочный аппарат и ножовка. Теперь давайте разберемся, как сделать электрокотел отопления на 220 В своими руками.

Если вы собираетесь сделать электрокотел своими руками, чертежи и принципы работы вы найдете в нашем обзоре. Перед сборкой следует удостовериться в наличии необходимых инструментов и оборудования. Для начала разберемся в принципах работы электродных котлов – ничего сложного в них нет, технология простая и проверенная.

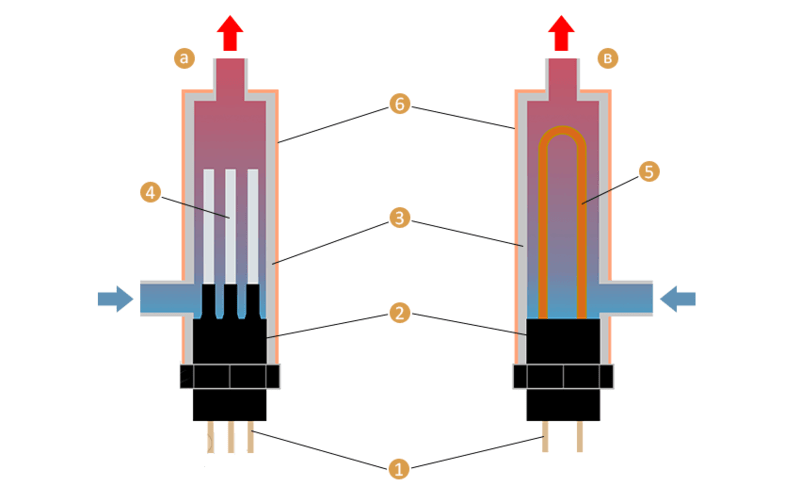

Принцип работы ТЭНового котла довольно прост, ТЭН нагревает воду которая соприкасается с ним напрямую.

В классических электрических котлах нагрев теплоносителя осуществляется с помощью ТЭНов с терморегулятором или без. Нагревательные элементы обладают некоторой медлительностью – от включения до выхода на рабочий режим проходит много времени. К тому же, они небезопасны, так как по их вине нередко происходят пожары. В стандартных котлах ТЭНы располагаются внутри трубы небольшого диаметра, по которой проходит теплоноситель – он разогревается и нагревает отопительную систему.

Также в конструкции ТЭНовых котлов присутствуют температурные датчики, определяющие степень нагрева теплоносителя – по ним выполняется регулировки. Возможен и другой способ контроля, по воздушному температурному датчику. Подсоединяются оба вида датчиков к внешним системам автоматики, отвечающим за пуск и остановку оборудования.

Описание принципа работы

Принцип работы электродных котлов другой:

Электродные котлы нагревают воду за счет ионов, образовавшихся в воде в результате подачи на электроды переменного тока.

• Вместо ТЭНов в трубе располагаются один или три электрода (для однофазных или трехфазных котлов);
• При подаче электроэнергии в трубе начинается ионный обмен;
• Теплоноситель разогревается и передает тепло в трубы и радиаторы.

Многим из читателей знаком армейский кипятильник, состоящий из двух лезвий для бритья и двух проводов. Он быстро согревает воду, после чего она используется для заварки чая и прочих пищевых нужд. Но этот кипятильник потребляет огромное количество электроэнергии – его эксплуатация часто приводит к срабатыванию УЗО в щитке. Аналогичный принцип используется в электродных котлах.

Для того чтобы электродный котел работал более эффективно, в теплоноситель добавляют соль, соду или специальные присадки. Они увеличивают электропроводность воды и улучшают прогрев системы.

Сборка электродного котла

Схема простого электродного котла для систем отопления.

Теперь мы попробуем собрать электрокотел для отопления дома своими руками. При указанных размерах используемой трубы мы получим устройство, мощность которого составит около 4-5 кВт – этого хватит для обогрева помещений площадью до 40-50 кв. м. Берем трубу и приступаем к ее осмотру – она должна быть целой, без трещин и следов ржавчины. При наличии ржавчины ее следует удалить мелкой наждачной бумагой.

Привариваем к трубе два болта – к ним будут подключаться ноль и заземление. Таким образом, корпус трубы станет у нас наружным электродом. Далее ввариваем входные и выходные патрубки – они послужат для подключения к отопительной системе. Входной патрубок располагается снизу, а выходной патрубок выводим сверху. Верхнюю крышку можно приварить, а можно выполнить в трубе внутреннюю резьбу и сделать крышку съемной.

Съемная верхняя крышка обеспечит удобство проведения технического обслуживания котла – вполне вероятно, что в будущем его придется прочищать от накопившихся солей и шлаков. Если неохота связываться со съемными крышками, то вы можете их приварить.

При сборке электродного котла будьте внимательны, не допустите соприкосновения электродов между собой.

Самое сложное – сделать нижнюю крышку и вставить в нее электрод. Мы рекомендуем делать крышку съемной, чтобы электрод можно было легко вытащить и поменять. Внутренний электрод не должен соприкасаться с внутренними стенами и самой крышкой. Для создания изоляции следует воспользоваться готовыми изоляторами из стеклотекстолита или фторопласта. Процедура может показаться трудоемкой, но если у сборщика есть «прямые руки», то он справится с данной задачей.

Обе крышки, верхнюю и нижнюю, следует герметизировать резиновыми прокладками. Длина внутреннего электрода должна быть такой, чтобы он не касался противоположной стенки (она же верхняя крышка).

Наш самодельный электродный котел готов, осталось проделать последние шаги:

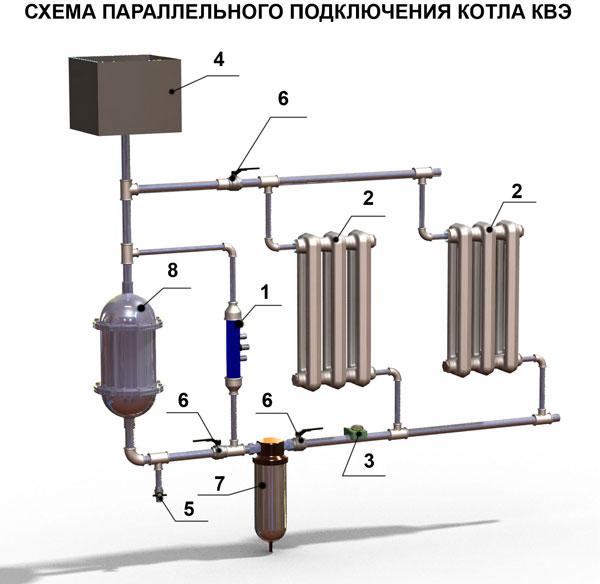

• Смонтировать котел и подключить его к отопительной системе;
• Заполнить систему теплоносителем и проверить ее герметичность;
• Выполнить электрические подключения.

Проверка системы отопления под давлением проводится с помощью специального аппарата, называемого опрессовщиком.

Электродные котлы монтируются в вертикальном положении, таким образом, чтобы электрический вывод для подключения центрального электрода находился снизу. Соединяем входные и выходные патрубки с отопительной системой, после чего заполняем отопительную систему теплоносителем. Внимательно просматриваем все соединения на предмет протечек.

Если есть возможность, следует проверить герметичность смонтированной самостоятельно системы отопления под давлением – максимальный показатель для подобных систем составляет не выше трех атмосфер.

Если с герметичностью все нормально, приступаем к электрическим подключениям. Так как мощность нашего котла составляет больше 3 кВт, протягиваем от электрического щита отдельную электрическую линию. Обратите внимание, что ставить УЗО не нужно – они не работают совместно с электродными котлами. Фаза подключается к центральному электроду, ноль – к корпусу. Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта). Заземление рекомендуется подсоединять медным проводом сечением 4 мм.

Электродные котлы вырабатывают большое количество гидролизных газов. Поэтому отопительная система, работающая на таких котлах, должна оснащаться спускником воздуха.

Подача электроэнергии на котлы осуществляется в ручном режиме или с помощью специальной автоматики. Потребляемая мощность замеряется амперметром. Здесь нужно проследить, вышло ли оборудование на рабочий режим. Если учесть, что мощность котла составляет 4-5 кВт, то сила тока в цепи должна составлять от 18 до 22 А (при питающем напряжении 220 Вольт). Если сила тока недостаточна, в теплоноситель добавляется раствор соды или соли.

В процессе эксплуатации системы вы сможете заметить, что она не всегда работает стабильно. Все дело в изменении параметров теплоносителя – его электрическая проводимость меняется, сопротивление падает. Поэтому нужно регулярно контролировать состояние теплоносителя и добавлять в него соли и присадки.

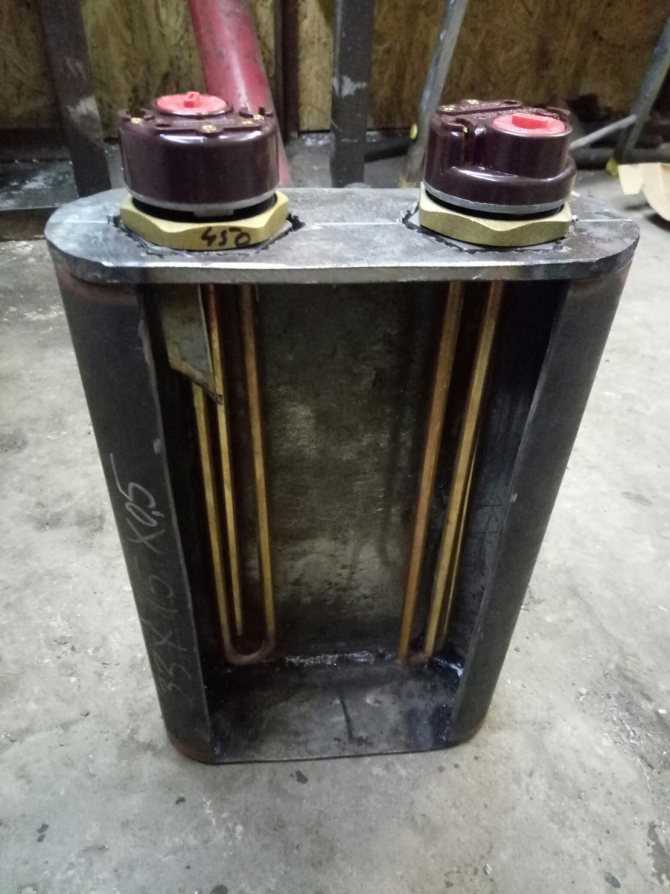

Тэновый электрический котел своими руками

Содержание

• 1 Материалы
• 2 Инструменты
• 3 Изготовление основной части
• 4 Изготовление корпуса
• 5 Автоматика
• 6 Подключение автоматики

Котел с ТЭНом является отличной альтернативой любого котла отопления.  При этом большую часть элементов котла можно сделать самостоятельно.

Самодельный тэновый котел представляет собой трубу диаметром, который ненамного превышает диаметр ТЭНа.

Кроме трубы и ТЭНа котел имеет еще несколько патрубков, группу безопасности и автоматику.

Материалы

Электрический котел с ТЭНами делают из:

1. Трубы с диаметром 12 см.
2. Труб с диаметром 1,25 и 3 см.
3. Листа стали. Толщина — 2-3 мм.
4. ТЭНов. Можно брать 2-3 однофазных нагревательных элемента или 1 трехфазный. Нужно подбирать элементы с наибольшей длиной. Очень короткие не годятся. Мощность всех ТЭНов должна соответствовать количеству тепла, которое необходимо создать для отопления дома.
5. Клапана для спуска воздуха.
6. Клапана для спуска воды.
7. Манометра.
8. Датчика перегрева.
9. Листового металла с толщиной 1-2 мм.
10. Проводов с поперечным сечением 2,5-4 кв. мм.
11. Теплоизоляции. Ею может быть минеральная вата или даже пенофол.

Инструменты

1. Болгарка.
2. Шлифовальное устройство.
3. Сварочный аппарат.
4. Мультиметр.
5. Отвертка.
6. Плоскогубцы.
7. Нож.

Изготовление основной части

Электрокотел делают  в такой последовательности:

1. Готовят патрубки для проточной емкости. Для этого отрезают от трубы диаметром 1,25 см 4 куска длиной 4-5 см. Два отрезка с такой же длинной отрезают от трубы диаметром 3 см.
2. На одном конце каждого патрубка вырезают 2 небольшие сферические выемки. Они должны повторять контуры проточной емкости. На втором конце патрубков нарезают резьбу.
3. Берут трубу с большим диаметром (12 см) и длиной около 65 см.  В ней вырезают пять отверстий. Два с диаметром 3 см делают возле верха и низа трубы. Делают их с противоположных сторон. Другие два отверстия вырезают с помощью сварки возле сделанных дырок. Первый предназначен для слива воды. Второй — для подключения расширительного бачка.
4. Поскольку края отверстий имеют наплывы, их шлифуют болгаркой.
5. Приваривают патрубки к сделанным отверстиям.
6. Берут листовой металл и вырезают два круга. Диаметр кругов должен соответствовать диаметру наибольшей трубы.
7. Приваривают эти круги к трубе. Можно сразу приваривать два квадрата и затем обрезать их.
8. В одном из концов трубы вырезают отверстие или несколько отверстий и приваривают к ним гайку/гайки для вкручивания ТЭНов. Гайка может иметь такой же диаметр, как труба для проточного бака. Тогда можно не приваривать металлический лист, а сразу взяться за приварку гайки. Такая ситуация может возникнуть, если вы хотите использовать 1 трехфазный мощный ТЭН. Нагревательный элемент можно размещать вверху и внизу. Первый вариант подходит для систем с циркуляционным насосом, второй — для систем с естественной циркуляцией.
9. Вверху бака делают небольшое отверстие для термодатчика. На отверстие приваривают штуцер с внутренней резьбой. Благодаря этому можно зафиксировать термодатчик.
10. Приваривают к внешней стенке корпуса заземляющий контакт.
11. Вкручивают нагревательный элемент, датчик перегрева и подключают конструкцию к компрессору. Под давлением, равным 3 Бар, проверяют герметичность котла для отопления дома.
12. Отключают от водопровода, спускают воду, шлифуют, грунтуют и красят конструкцию.
13. После высыхания краски котел для отопления частного дома обматывают теплоизоляцией. Ее можно приклеить или зафиксировать нитками. Вместо них можно применить пластиковые гибкие ленты.

Такой котел будет работать без пауз и автоматических отключений.

Изготовление корпуса

Поскольку к основной части котла для отопления частного дома будут подключаться электрические провода, и их контакты будут открытыми, то необходимо изготовить корпус, внутри которого спрячутся все внутренние элементы.

Его производство осуществляют так:

1. Определяются с размерами. Для этого измеряют высоту нагревательной емкости и добавляют 15-20 см. Ширина должна быть в два раза больше ширины основной части. Глубину можно сделать на 5 см больше аналогичной характеристики бака.
2. Рисуют схему с определенными размерами.
3. По схеме вырезают из листового металла прямоугольники, которые будут стенками корпуса.
4. Сваривают дно, заднюю и одну боковую стенки (для котла с ТЭНами вверху) или верхнюю, заднюю и боковую стенки (для устройства с ТЭНами внизу)
5. К внутренней стороне приваривают уголки. Вверху должно быть два уголка. Одна их сторона должна быть  маленькой частью верха корпуса. Также должно быть два уголка на дне. Они должны находиться вдоль тех краев дна, возле которых еще нет одной боковой и фронтальной стенок.
6. В уголке сверлят четыре дырки: 2 в нижних, 2 в верхних. Желательно в отверстиях нарезать резьбу или же приварить к ним гайки. Гайки должны находиться с внутренней стороны.
7. На заднюю стенку приваривают крепления для монтажа на стену. Крепление может представлять собой П-образный профиль с отогнутыми в стороны краями. Нужно использовать 4 такие профиля.
8. Сваривают вторую часть корпуса. Она должна быть отдельной частью, которая будет фиксироваться на болтах и при необходимости сниматься.
9. В этой части сверлят четыре дырки так, чтобы они совпали со сделанными отверстиями в другой половинке корпуса.
10. В дне и одной боковой стенке делают отверстия для патрубков, которые отходят от котла для отопления частного дома. Также еще делают 2 отверстия: первое для входа кабеля, второе для патрубка, к которому будет подключаться расширительный бак. В передней части вырезают отверстие для панели управления.

Автоматика

Автономную работу ТЭНов котла для отопления частного дома должны обеспечивать такие элементы:

1. Термодатчик.
2. Плата управления.
3. Магнитный пускатель.
4. Автоматический выключатель.

Термодатчик и плата управления часто продаются вместе. Термодатчик  нужно будет размещать в комнате, и при достижении выставленной температуры он будет подавать сигнал для отключения котла.

Лучшей является такая электронная плата управления, которая позволяет программировать (настраивать) различные режимы работы котла. Благодаря ей можно будет выставлять оптимальную температуру для дома на конкретные промежутки времени. Автоматический выключатель должен состоять из нескольких секций, к каждой из которых можно подключать отдельный ТЭН или отдельную фазу.

Все эти элементы размещают и фиксируют на еще не скрученных частях корпуса.

Подключение автоматики

1. Подключение входного кабеля к автоматическому выключателю. Если котел трехфазный, то к каждому из контактов выключателя подключают фазный провод. Нулевой провод будет подключаться сразу к ТЭНам. Если это однофазный прибор, то к выключателю подключают только 1 провод.
2. Подключение панели управления. Ее подключают к одному отходящему от выключателя проводу.
3. Подключение термодатчика и датчика перегрева к панели управления.
4. Соединение панели управления и пускателя одним проводом. Через него она будет управлять пускателем.
5. Подключение пускателя к автоматическому выключателю. 3 контакта пускателя соединяют с 3 контактами выключателя. Это в случае наличия 3 ТЭНов либо 1 трехфазного ТЭНа. Если котел будет иметь 2 нагревательных элемента, то соединяют 2 контакта. К одному из этих проводов уже подключена панель управления.
6. Подведение фазных проводов к ТЭНам. ТЭНы подключают по системе «звездочка». То есть каждый фазный контакт соединяют с одним фазным проводом. Все нулевые контакты соединяют одной перемычкой и к ней подключают нулевой провод.
7. К клемме на нагревательном баке подсоединяют заземляющий провод.
8. На обратный штуцер монтируют клапан спуска давления (для него надо сделать еще одно отверстие в дне корпуса) и циркуляционный насос. Его подключают к пускателю. Благодаря этому он будет включаться/выключаться одновременно с ТЭНами. Ставят заглушку на патрубок, к которому должен подключаться открытый расширительный бачок. Этот бачок нужно применять, если не будет насоса.

После проверяют мультиметром качество и правильность подключения, соединяют две части корпуса, закручивают болты, вешают котел на стену, подключают к системе отопления. Также возле корпуса к патрубку подачи монтируют группу безопасности, которая состоит из манометра и клапана спуска воздуха.

Открытый дровяной котел из хлама: 6 шагов (с иллюстрациями)

Введение: Открытый дровяной котел из хлама

Наружные дровяные котлы стали популярным вариантом отопления дома в холодной стране.
Преимущество в том, что весь дым, беспорядок и пожароопасность остаются снаружи и вдали от дома.
Недостатком является стоимость. Изготовленный на заводе стоит несколько тысяч долларов. Мы сжигаем дрова, чтобы сэкономить деньги, поэтому трата нескольких тысяч не поддерживает эту цель.
Я покажу вам, как я построил шахту почти бесплатно.

Первый из них я запускал всю прошлую зиму без каких-либо проблем. За всю зиму я не купил ни глотка бензина. теперь я делаю это для друга

Шаг 1: Топка

мы начинаем с строительства топки. Я приобрёл на свалке большой водонагреватель, который использую для своей топки. диаметр от 20 до 24 дюймов — это хорошо. Я обнаружил, что круглая топка отлично работает, потому что пламя играет вокруг верхней части для хорошей теплопередачи.
* Сначала начнем со снятия внешнего кожуха, изоляции, узла горелки с водонагревателя. осталось только танк.
*Далее я вырезал дымоход, идущий вверх по центру, и все фитинги, и приварил заплатки поверх отверстий.
* Затем я повторно использовал дымоход из центра и приварил его к внешней стороне резервуара. На конец приварил пластину для опрессовки.
* Теперь нам нужно опрессовать бак на герметичность. Для этого я приварил в удобном месте небольшой штуцер и установил воздушный клапан. это похоже на стержень клапана шины с трубными наконечниками на нем. они используются в кемперах для повышения давления в резервуаре для воды. нам нужно только около 5 фунтов на квадратный дюйм. с баком под давлением я использовал густой раствор средства для мытья посуды и воды в пульверизаторе, чтобы найти утечки.

Шаг 2: Бак

Для части бака я использовал старый бак для мазута. этот мы удалили из дома, который мы реконструировали. нам нужно будет добавить некоторые фитинги для труб, и, конечно же, топка идет внутрь. Фитинги, которые я снял с водонагревателя, я сохранил и приварю их к мазутному баку в нужных местах, это штуцеры на 3/4″. Нам нужно 5 штуцеров. Они будут для
* аквастата резервуар
* термометр     3/4 высоты
* перелив             самая верхняя сторона
* впускное отверстие для воды           нижнее рядом с передним концом
* выпускное отверстие для воды         на дне бака используйте стояк внутри примерно на 2/3 высоты бака ближе к задней части
Нам также понадобятся 2 фитинга большего размера в верхней части бака . будут использоваться существующие 2-дюймовые фитинги для труб. Они предназначены для
* вентиляционной трубы
* поплавкового клапана
. Первый шаг — прорезать отверстия в резервуаре. Я использовал свою кислородно-ацетиленовую горелку, но вы используете то, что у вас есть. во время резки процесса, вы, вероятно, воспламените остатки мазута в баке. Не волнуйтесь, мазут горит медленно. Просто отойдите и дайте ему догореть. Нам понадобится большое отверстие для бака топки. один конец масляного бака. На другом конце масляного бака вам нужно будет вырезать отверстие для выхода дымохода. Это будет плотное прилегание к дымоходной трубе. Теперь нам нужны отверстия для фитингов трубы, расположенные как говорилось ранее.0007 Затем приварите все фитинги, а когда они будут готовы, вставьте топку. оставьте переднюю часть масляного бака примерно на 8 дюймов. Оставьте конец на топке, пока он не будет прочно приварен к баку. В противном случае он выпадет из круглого сечения. можно отрезать торчащий конец топки. 6 дюймов из него все еще торчит из бака. оставьте отрезанный конец для двери.

Шаг 3: Демпфер

Далее мы сделаем демпфер. Он должен управляться солоноидом. Я сделал его как дроссельную заслонку. Возьмите короткий кусок трубы. Я использовал кусок от баскетбольной стойки. это был диаметр 3 1/2 дюйма. Просверлите два отверстия 1/2 дюйма точно напротив друг друга для вала дроссельной заслонки. Теперь найдите кусок 1/2-дюймового стержня длиной около 16 дюймов. это будет ваш дроссельный вал. мы хотим, чтобы он был длинным, чтобы он доходил до дверной петли, где находится наш солоноид. вставьте вал в трубу и отметьте вал внутри трубы с обеих сторон. Теперь вытащите вал и отшлифуйте его ровно между метками. Затем отрежьте кусок стальной пластины в форме эллипса, который будет располагаться под углом внутри трубы. Просверлите два отверстия по его центральной линии на расстоянии около 3/4 дюйма от каждого края. Установите вал на место, приложите к нему дроссельную заслонку и отметьте отверстия на валу. Теперь просверлите и нарежьте вал для крепежных винтов. винты и убедитесь, что он идеально подходит. отрегулируйте по мере необходимости. нам нужно добавить груз, чтобы закрыть заслонку. Я использовал небольшой кусок стали 1/2 дюйма с отверстием, просверленным на одном конце. наденьте его на вал и приварите в том месте, где он будет удерживать заслонку в закрытом положении
это все, что касается демпфера, просто отложите его пока.

Шаг 4: Дверь

Мы будем переворачивать конец резервуара так, чтобы он был выпуклым. вне.
* Сначала вам нужно будет создать канал по периметру двери, чтобы вместить веревку уплотнителя. Я сделал это, взяв кусок 1-дюймового уголка и прорезав в нем прорези через каждые 1/2 дюйма или около того. что позволило мне согнуть его по контуру двери. Я приварил его по периметру двери так, чтобы он выступал за край двери примерно на 3/8 дюйма. Затем я вырезал плоскую металлическую полосу шириной около 3/4 дюйма и скрутил ее внутри уголка, образуя канавка шириной 1/2 дюйма для прокладки. Несколько деревянных брусков толщиной 1/2 дюйма помогут получить равномерный канал. приварить его туда.
Теперь вырежьте отверстие для узла амортизатора, вставьте его и приварите.

Шаг 5: Дверная петля

Нам нужна петля для нашей двери. Я приварил короткий кусок швеллерного железа, чтобы получить плоскую поверхность для петель. один на топку, один на дверь. На моем первом котле в ящике для мусора лежали готовые петли. это то, что показывают фотографии. для этого мне нужно будет вырезать что-то подобное из толстого уголка. Вы хотите прикрутить петли, чтобы вы могли отрегулировать их. Пока мы этим занимаемся, просверлите отверстие диаметром 1/4 дюйма в нижней части канала на двери. Это будет удерживать солоноид.
Нам также понадобится защелка. с другой стороны двери приварил болт, на котором будет вращаться защелка. затем надевается кусок ремешка с насечкой. на топку приваривается короткий кусок уголка, чтобы поймать защелку.

Шаг 6: Подключить.

Если вы, как я, помещаете это в надворную постройку, вы можете обернуть его изоляцией из стекловолокна, и все готово. На данный момент я не потратил ни копейки на это. Это вот-вот изменится. Теперь вам нужно будет купить периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / водовоздушный теплообменник. это должно будет вписаться в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс соединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также погружение хорошо, чтобы пойти с ним.
* Электромагнитный клапан на 115 вольт. около 1 дюйма хода
* Реле 24 вольт на 115 вольт
* Дополнительный термостат. Только отопление
* Провод термостата, от котла к дому.
* UF romex провод (под землей) от котла к дому пройти от котла к топке дважды
* Дымоходная труба, кровельный башмак и т. д.
* кусок 2-дюймовой трубы. Достаточно длинный, чтобы пройти через крышу. с кровельным башмаком.

Давайте подсоединим его!
Думаю, первое, что мы сделаем, это установим теплообменник Теплообменник в топке. Я установил свой прямо в топку, куда поступает возврат холодного воздуха. Вам нужно установить его так, чтобы он был практически герметичен на входе воздуходувки, чтобы весь воздух проходил через него.

Далее прикрепите циркуляционный насос к штуцеру стояка на дне бака.

Теперь выкопайте траншею от котла к дому и закопайте два куска трубы из сшитого полиэтилена, один провод термостата и один провод ромекса. Изолируйте трубы действительно хорошо и убедитесь, что изоляция останется сухой.

Водяные шланги будут подсоединены от выхода циркуляционного насоса к входу теплообменника, затем с другой стороны теплообменника обратно к штуцеру обратной воды на дне бака. Вы можете включить тройник и клапан где-нибудь в контуре, чтобы добавить воду из домашнего водопровода.

цепь термостата будет питаться от существующего трансформатора в вашей печи. Вам необходимо закрепить вспомогательный термостат на стене в вашем доме. возьмите питание от трансформатора вашей печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с вашим котлом. затем от другой клеммы 24 В на реле обратно к минусу на трансформаторе вашей печи. Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите где-нибудь в доме ток и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и вентилятор печи.

Теперь об управлении заслонкой. установите погружной колодец в соответствующий фитинг на баке и закрепите на нем аквастат. установите аквастат на 180 градусов по Фаренгейту
Теперь мы прикрепим соленоид тяги к дверной петле. прикрутите небольшой кусок дерева к шарниру в качестве теплоизолятора, также сделайте теплозащитный экран из листового металла, чтобы окружить соленоид. теперь прикрепите соленоид к деревянному блоку с помощью винтов. нам нужно будет прикрепить рычаг к валу заслонки. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить его. Вы должны быть в состоянии отрегулировать его, так что не приваривайте его. жесткая проволочная связь от этого рычага к соленоиду завершает механику. возьмем наш домовой ток и подключим черный провод через аквастат к соленоиду, ну и естественно белый провод идет напрямую к соленоиду.

Установить трубу дымохода через крышу, установить багажник и т. д.

вкрутить кусок 2-дюймовой трубы в верхнюю часть резервуара, проходящего через крышу. готово!!!

Просто наполните водой, разожгите огонь и согрейтесь этой зимой.  Если вы установите свой обычный термостат печи немного ниже, чем наш вспомогательный термостат, он будет у вас в качестве резервного.

Участвовал в
Off the Grid Contest

Самодельный дровяной котел: все, что вам нужно знать

2 мая 2022 г. 19 декабря 2021 г.

В этой статье вы узнаете, как сделать дровяной котел своими руками, и мы рассмотрим все этапы его изготовления.

Самодельный дровяной котел – отличная альтернатива традиционным методам отопления, таким как электрические и газовые обогреватели. Они обеспечивают более эффективное использование тепла от источников топлива, таких как дрова или биомасса! Вы можете сэкономить много денег, сделав дровяной котел своими руками, но все же лучше иметь некоторые знания, прежде чем начинать этот проект.

Что такое самодельные дровяные котлы?

Дровяные котлы — это самодельные устройства, которые используют тепло, поступающее от печей, для производства горячей воды, которая затем может распределяться по трубопроводам по всему дому для таких вещей, как душ, купание или даже мытье посуды. Эти самодельные дровяные котлы можно использовать для нагрева воды для самых разных целей, как в помещении, так и на улице. Например, вы можете использовать небольшой дровяной котел, чтобы обеспечить горячей водой свой дом зимой, или вы можете использовать большой дровяной котел, чтобы обеспечить горячей водой весь кемпинг!

Самодельная дровяная горелка требует некоторого ухода, но она стоит потраченного времени и усилий! На самом деле, лучшая часть самодельных дровяных котлов заключается в том, что они очень доступны по цене, особенно по сравнению с коммерческими моделями. При правильном уходе самодельные дровяные котлы прослужат много лет с минимальными проблемами.

Из каких частей состоит самодельный дровяной котел?

Самодельный дровяной котел состоит из нескольких основных частей: самого котла, бака для воды и печи. Котел отвечает за нагрев воды, а бак для воды хранит горячую воду до тех пор, пока она не понадобится. Печь обеспечивает тепло, которое кипятит воду в котле.

Существует множество различных типов самодельных дровяных котлов, поэтому вы можете выбрать тот, который соответствует вашим потребностям и способностям. Например, если вы хотите сделать небольшой дровяной котел для дома, вы можете использовать в качестве котла кастрюлю или скороварку. Если вы хотите сделать более крупный дровяной котел для наружного применения, вы можете построить металлический ящик с топкой сверху и изоляцией по бокам.

Самодельный дровяной котел Водоснабжение

Первое, на что следует обратить внимание при строительстве дровяного котла, это правильная циркуляция воды. Без правильной циркуляции воды котел не будет эффективно нагревать воду.

Выбранный вами самодельный дровяной котел должен иметь достаточно места для установки трубы большого диаметра для транспортировки горячей воды от печи к внутренней водопроводной системе вашего дома или наружной распределительной сети. Вы можете использовать металлические или пластиковые трубы (например, ПВХ) в зависимости от того, какие материалы наиболее доступны в вашем регионе. Пластик легче и дешевле металла; однако, если он не защищен должным образом от воздействия солнечных лучей, он может со временем испортиться из-за ультрафиолетового излучения солнечного света. Металлические трубы служат дольше, но их сложнее и дороже монтировать.

Самодельный дровяной котел: для внутреннего и наружного применения

Самодельный дровяной котел можно использовать как для внутреннего, так и для наружного применения. Внутренний дровяной котел — отличный способ обеспечить горячей водой ваш дом зимой, а уличный дровяной котел можно использовать для обеспечения горячей водой всего кемпинга!

Внутренние дровяные котлы обычно меньше, чем наружные дровяные котлы, и они предназначены для установки в одном месте. Наружные дровяные котлы больше по размеру, и для них обычно требуется фундамент или платформа. Их также необходимо изолировать от холода, чтобы вода внутри оставалась горячей.

Внутренние котлы нельзя размещать снаружи. Однако их можно найти в отдаленных помещениях. Здания закрытых котельных должны иметь четыре стены, крышу, теплоизоляцию, электричество и воду.

Самодельные дровяные котлы относительно просты в изготовлении. Вы можете либо использовать самодельный котел, который уже был спроектирован кем-то другим, либо спроектировать свой собственный дровяной котел с нуля! Для получения дополнительной информации о том, как сделать один.

Безопасны ли самодельные дровяные котлы?

Всякий раз, когда вы строите или используете самодельные дровяные котлы, убедитесь, что поблизости нет легковоспламеняющихся материалов, и всегда следите за детьми. Если у вашего самодельного дровяного котла есть собственная дымовая труба, постройте ее высоко над землей, чтобы она не представляла опасности для проходящих мимо людей, если они столкнутся с ней.
