Все об устройстве и работе котлов сверхдлительного горения



За последние сто лет развитие технологий опередило все предыдущие века человеческого существования. Модернизируется и улучшается абсолютно все. Это позволяет человеку повысить комфортность своего проживания и дает возможность избавиться от проблем и недостатков, которые были характерны для устаревшей техники.


Твердотопливный котел сверхдлительного горения стал новой вехой в эксплуатации автономных систем отопления. С его появлением был практически сведен на нет один из главных недостатков - необходимость по несколько раз в день заниматься загрузкой топки, чтобы агрегат не погас.



Если допустить такой исход, то пришлось бы вновь заниматься розжигом, что является не самой простой задачей. Теперь же время между дозагрузками возросло в несколько раз, так что владельцы могут спокойно спать по ночам и не волноваться о котле.



Устройство котла

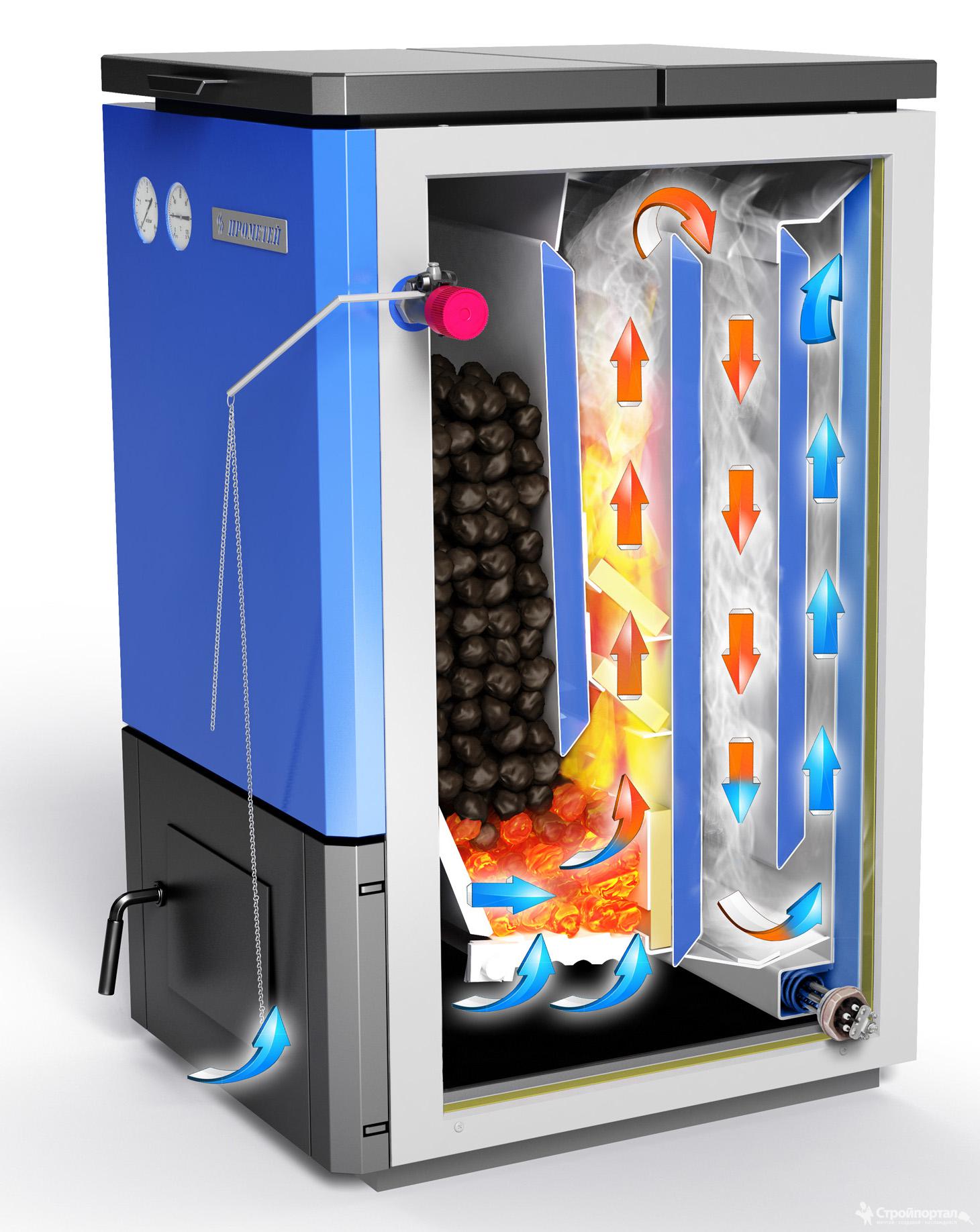

В интернете можно найти схему такого котла, а на словах она выглядит так:



  • 1.
        В нижней части расположена топочная камера, которая не имеет дверцы для загрузки.
  • 2.    Сверху надстроен специальный резервуар для топлива, в который загружается определенное количество сырья. Затем оно пересыпается в топку.
  • 3.    Подача воздуха в рабочую камеру ограничена, в результате чего огонь горит на минимально возможном уровне. Это приводит к предварительному «спеканию» горючего, в результате чего выделяется коксовый газ. Он не выводится в атмосферу в качестве отхода, а тоже сжигается и отдает свою энергию теплоносителю.
  • 4.    Несгоревшие твердые остатки попадают в специальный контейнер, который нужно периодически очищать, так как в случае его переполнения котел не сможет нормально работать. Делать это придется не чаще одного раза в неделю.



Особенности эксплуатации




Угольные котлы сверхдлительного горения являются настоящим чудом инженерной мысли. Они могут работать от одной загрузки до пяти суток.

Таким образом, получается, что при средней продолжительности отопительного сезона по стране 120 дней, котел нужно будет загружать всего 24 раза. Это невероятный показатель, так как владельцы моделей подобного действия чаще всего жалуются именно на невозможность надолго оставить машину без присмотра. Но теперь об этом недостатке можно забыть навсегда.




Долгий процесс горения также несет дополнительные плюсы в виде более полного сжигания топлива. Это с одной стороны увеличивает коэффициент полезного действия и позволяет более эффективно использовать ресурсы, а с другой благоприятно влияет на экологическую обстановку.



Чем меньше количество твердых отходов и выбросов в атмосферу, тем меньший урон будет получать живая природа. В современных реалиях это очень важное улучшение, так как деятельность человека грозит вымиранием целой планеты. И нужно срочно что-то делать, чтобы предотвратить этот процесс, пока еще не поздно.







Что касается качества угля, то наилучшие результаты можно получить с антрацитом.

Далее следует энергетический уголь и другие марки. Не подойдет только коксующаяся разновидность, так как она не горит, а просто спекается, что используется при выплавке чугуна и стали. Нужно стараться брать сырье с минимальными характеристиками зольности, так как придется чаще обычного чистить дымоход и рабочую камеру. Влажность угля не должна превышать 25%, иначе эффект от его использовании будет низким.



Универсальное оборудование







Также большинство моделей может работать не только на чистой древесине, но и на изделиях из отходов:



  • -    пеллетах;
  • -    брикетах;
  • -    топливных гранулах;
  • -    опилках и стружке, если их общая масса в загрузке не превышает 30%;
  • -    спрессованных отходах сельского хозяйства.


Универсальность является одним из главных преимуществ твердотопливных моделей. А возможность использования отходов в качестве основного энергоносителя значительно удешевляет их эксплуатацию.

Котел ТТ 12 kw сверхдлительного горения за сезон потребит на 20-30% меньше горючего, чем обычная модель. В денежном эквиваленте это будет внушительная сумма, особенно с учетом постоянной инфляции и подорожания.




Котел сверхдлительного горения Энергия ТТ является одной из самых популярных моделей. Он позволяет производить обслуживание, не дожидаясь полного затухания. Варианты с непрерывным циклом популярны из-за того, что требуют от человека минимальных усилий. Нужно лишь вовремя загружать топливо и выносить золу.


Цена твердотопливных котлов сверхдлительного горения зависит от изготовителя. Она будет в среднем на 15-17% выше, чем стоимость аналогичных по мощности моделей обычного типа действия.

Твердотопливные котлы длительного горения

Это стальные котлы, состоящие из двух цилиндров, между которыми находится жидкость для обогрева, называемая теплоноситель. Внутрь цилиндров укладывается любое твёрдое топливо, которое прогорая выделяет тепло для прогрева теплоносителя, который в свою очередь поступает в радиаторы, тёплые полы и бойлеры.



Принципы работы котла длительного горения ТКР

     Благодаря грамотным расчётам наших инженеров, в работу котлов «ТКР от Завода Броня», заложены  два  основных физико-технических принципа, обеспечивающих высочайшую длительность работы котла  на одной закладке топлива.

  • Первый принцип - это принцип верхнего (ламинарного) горения топлива.

Он  означает,  что топливо разжигается  в верхней точке  и прогорает слой за  слоем  по направлению  сверху вниз. Нижние слои топлива, до поры до времени,  не  участвуют в процессе горения, а  терпеливо ждут своей очереди.  Это первый применяемый  принцип, который даёт возможность более длительной и экономичной работы котла.

  • Второй принцип – это тотальный контроль подачи воздуха в камеру горения.

  Всем известно , что процесс горения может происходить только при наличии воздуха. При его отсутствии – процесс горения останавливается. Инженеры «Завода Броня» учли и применили  этот природный Закон в работе котлов ТКР.

  Когда требуется  разогрев теплоносителя,  через специальный клапан в камеру горения начинает поступать  воздух, который и способствует горению. Разгораясь топливо выделяет тепло , которое и прогревает жидкость, выполняющую роль  теплоносителя для обогрева радиаторов, тёплых полов и бойлера.

Как только теплоноситель прогрелся до рабочей температуры, клапан закрывается и подача воздуха в зону горения  прекращается. Вместе с тем прекращается и горение самого  топлива.

   Применение данного принципа в работе твердотопливного котла обеспечивает высочайший  КПД и значительную экономию топлива.

Сроки работы котла на одной закладке топлива

  Несомненная простота, надежность и сверхдлительная работа отопительных котлов от «Завода Броня» определяют комфорт и независимость от внешних факторов в их эксплуатации.

Отопительные твердотопливные котлы, купите по цене от 39400 руб

Всего страниц: 4

Код: t10

Твердотопливный котёл Т-10 отопительной мощностью 10 кВт предназначен для отопления небольших помещений, площадью до 100 кв.

м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения ...

Код: ta-300

Теплоаккумулятор TA - 300 (буферная ёмкость) это высококачественный теплоаккумулятор цилиндрической формы, позволяющий существенно поднять экономичность системы отопления, улучшить эффективность, равномерность работы котла, максимально уп...

Код: CN217

Гарантия скидки при звонке! Котел Буржуй-К Стандарт-10 – отличное приобретение для небольшого помещения (дома, офиса, цеха) площадью до 100 м?. Достаточно высокий КПД (85%) обеспечивает быстрый прогрев и правильное функционирование всей во...

Код: ta10

Котел Теплов ТА-10 Универсал - это стальной водогрейный котел, отопительной мощностью 8-12 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 70-100 кв.м., а также для приготов...

Код: CN199

Комплектация пиролизного котла Гейзер ПК-10 Терморегулятор: 1 шт.; Шиберная заслонка (регулятор-газификатор): 1 шт.; Окно для забора вторичного воздуха: 1 шт.; Колосники: 1 комплект; Паспорт: 1 шт.; Термоманометр: 1 шт.; ...

Код: t10m

Котёл на твердом топливе Т-10М Модерн пиролизного типа предназначен для отопления небольших помещений, площадью 70-100 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения г...

Код: CN200

Комплектация дровяного пиролизного котла длительного горения Гейзер 15 кВт Терморегулятор: 1 шт. ; Шиберная заслонка (регулятор-газификатор): 1 шт.; Окно для забора вторичного воздуха: 1 шт.; Колосники: 1 комплект; Паспорт: 1 ...

Код: t20

Твердотопливный котёл Т-20 отопительной мощностью 20 кВт предназначен для отопления небольших помещений, площадью 120-220 кв.м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения...

Код: ta15

Котел Теплов ТА-15 Универсал - это стальной водогрейный котел, отопительной мощностью 12-17 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 120-150 кв.м., а также для приг...

Код: CN201

Комплектация пиролизного котла длительного горения Гейзер 20 кВт Терморегулятор: 1 шт. ; Шиберная заслонка (регулятор-газификатор): 1 шт.; Окно для забора вторичного воздуха: 1 шт.; Колосники: 1 комплект; Паспорт: 1 шт.; Те...

Код: CN218

Гарантия скидки при звонке! Котел Буржуй-К Стандарт-20 – это отличное приобретение для всех владельцев домов и помещений, не подключенных к централизованной системе отопления. Данное устройство может похвастаться практичностью, эффективнос...

Код: t15m

Котёл на твердом топливе Т-15М Модерн пиролизного типа предназначен для отопления небольших помещений, площадью 100-150 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения ...

Код: ta20

Котел Теплов ТА-20 Универсал - это стальной водогрейный котел, отопительной мощностью 18-22 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 170-200 кв.м., а также для пригот...

Код: tu10

Котел Теплов ТУ-10 Универсал - это стальной водогрейный котел отопительной мощностью 8-12 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 70-100 кв.м., а также для приготовл...

Код: t20m

Котёл на твердом топливе Т-20М Модерн пиролизного типа предназначен для отопления небольших помещений, площадью 160-200 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения ...

Код: t30

Твердотопливный котёл Т-30 отопительной мощностью 30 кВт предназначен для отопления небольших помещений, площадью 250-350 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения...

Код: CN202

Комплектация газогенераторного отопительного котла Гейзер 30 кВт Терморегулятор: 1 шт.; Шиберная заслонка (регулятор-газификатор): 1 шт.; Окно для забора вторичного воздуха: 1 шт.; Колосники: 1 комплект; Паспорт: 1 шт.; Как ...

Код: CN219

Пиролизный котел Буржуй-К Модерн-12 имеет мощность 12 кВт, благодаря которой может полноценно обогреть помещение площадью до 120 м?. Главное преимущество – высокий КПД (до 92%) при компактных размерах и сравнительно малом весе. Устройство ...

Код: CN221

Котел Буржуй-К Стандарт-30 – это замечательное решение для обогрева огромного особняка или производственного цеха площадью не более 300 м?. Мощность данного устройства составляет 30 кВт при постоянном КПД, равном 85%. Благодаря своим отлич...

Код: tu15

Котел Теплов ТУ-15 Универсал - это стальной водогрейный котел отопительной мощностью 12-17 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 120-150 кв.м., а также для пригото...

Код: ta30

Котел Теплов ТА-30 Универсал - это стальной водогрейный котел, отопительной мощностью 27-32 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 150-300 кв.м., а также для пригот...

Код: t30m

Котёл на твердом топливе Т-30М Модерн пиролизного типа предназначен для отопления помещений, площадью 240-300 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения газа в про...

Код: CN253

Как достигается длительное горение Котлы верхнего горения Концерна Медведь работают по принципу свечки сверху-вниз. Длительности работы на одной закладке до 120 часов способствует и большая объем камеры загрузки топлива. Эффективный дожиг ...

Код: CN259

Котлы КВр мощностью 15 кВт верхнего горения от Концерна Медведь работают по принципу свечки, где пламя спускается сверху-вниз. Это значительно продлевает время горения топлива, и увеличивает накаливание. На одной закладке длительность рабо...

Код: CN220

Котел Буржуй-К МОДЕРН-24 – это современное устройство, которое позволяет прогреть помещение площадью до 200-250 м?. Такой котел отлично подходит для установки в частных домах, особняках, небольших офисах, цехах. Для функционирования печи н...

Код: tu20

Котел Теплов ТУ-20 Универсал - это стальной водогрейный котел отопительной мощностью 18-22 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 170-200 кв.м., а также для пригото...

Код: CN254

Котлы COMFORT мощностью 15 кВт верхнего горения от Концерна Медведь работают по принципу свечки, где пламя спускается сверху-вниз. Это значительно продлевает время горения топлива, и увеличивает накаливание. На одной закладке длительность ...

Код: CN260

Котлы КВр мощностью 20 кВт верхнего горения от Концерна Медведь работают по принципу свечки, где пламя спускается сверху-вниз. Это значительно продлевает время горения топлива, и увеличивает накаливание. На одной закладке длительность рабо...

Код: CN256

Котлы COMFORT мощностью 20 кВт верхнего горения от Концерна Медведь работают по принципу свечки, где пламя спускается сверху-вниз. Это значительно продлевает время горения топлива, и увеличивает накаливание. На одной закладке длительность ...

Код: CN238

Скачать технический паспорт котла длительного горения Комплектация котла длительного горения на угле Гейзер ЭКСТРА-13 Шибер: 1 шт.; Автоматика TECH ST-24: 1 шт.; Зольный ящик: 1 шт.; Вентилятор WPA-120: 1 шт.; Паспорт: 1 шт.; ...

Код: tu30

Котел Теплов ТУ-30 Универсал - это стальной водогрейный котел отопительной мощностью 27-32 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 250-300 кв.м., а также для пригото...

Код: l-10

Котел сверхдлительного горения LIEPSNELE L-10 работает от 12 часов до 2-х суток на одной закладке топлива. Он более экономичен, относительно котлов прямого горения, по расчетам в 3,5 раза и, как правило, окупается за 2 сезона. Прост в экс...

Код: CN261

Котлы КВр мощностью 40 кВт верхнего горения от Концерна Медведь работают по принципу свечки, где пламя спускается сверху-вниз. Это значительно продлевает время горения топлива, и увеличивает накаливание. На одной закладке длительность рабо...

Код: CN240

Скачать технический паспорт котла длительного горения Комплектация котла длительного горения на угле Гейзер ЭКСТРА-22 Шибер: 1 шт. ; Автоматика TECH ST-24: 1 шт.; Зольный ящик: 1 шт.; Вентилятор WPA-120: 1 шт.; Паспорт: 1 шт.; ...

Код: CN222

Котел Буржуй-К Модерн-32 – образец практичности, функциональности и универсальности. Он имеет достаточно большую мощность 32 кВт, благодаря которой способен обеспечить теплом здание или дом площадью 330 м?. Устройство работает на принципе ...

Код: CN2574

Как достигается длительное горение Котлы верхнего горения Концерна Медведь работают по принципу свечки сверху-вниз. Длительности работы на одной закладке до 120 часов способствует и большая объем камеры загрузки топлива. Эффективный дожиг ...

Код: ta40

Котел Теплов ТА-40 Универсал - это стальной водогрейный котел, отопительной мощностью 46-52 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 150-400 кв.м., а также для пригот...

Код: L-20

Котел сверхдлительного горения LIEPSNELE L-20 работает от 12 часов до 2-х суток на одной закладке топлива. Он более экономичен, относительно котлов прямого горения, по расчетам в 3,5 раза и, как правило, окупается за 2 сезона. Прост в экс...

Код: L-10u

Котел сверхдлительного горения LIEPSNELE L-10u работает до 5 суток на одной закладке топлива. Он более экономичен, относительно котлов прямого горения, по расчетам в 3,5 раза и, как правило, окупается за 2 сезона. Прост в эксплуатации: од...

Код: t50

Твердотопливный котёл Т-50 отопительной мощностью 50 кВт предназначен для отопления помещений, площадью 200-500 кв. м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.В результате выделения газа в пр...

Код: L-40

Котел сверхдлительного горения LIEPSNELE L-40 работает от 12 часов до 2-х суток на одной закладке топлива. Он более экономичен, относительно котлов прямого горения, по расчетам в 3,5 раза и, как правило, окупается за 2 сезона. Прост в эксп...

Код: CN203

Комплектация газогенераторного котла длительного горения Гейзер 50 кВт Терморегулятор: 1 шт.; Шиберная заслонка (регулятор-газификатор): 1 шт.; Окно для забора вторичного воздуха: 1 шт.; Колосники: 1 комплект; Паспорт: 1 шт.;...

Код: L-20u

Котел сверхдлительного горения LIEPSNELE L-20u работает до 5 суток на одной закладке топлива. Он более экономичен, относительно котлов прямого горения, по расчетам в 3,5 раза и, как правило, окупается за 2 сезона. Прост в эксплуатации: одна...

Код: CN241

Скачать технический паспорт котла длительного горения Комплектация котла длительного горения на угле Гейзер ЭКСТРА-32 Шибер: 1 шт.; Автоматика TECH ST-24: 1 шт.; Зольный ящик: 1 шт.; Вентилятор WPA-120: 1 шт.; Паспорт: 1 шт.; ...

Код: CN242

Скачать технический паспорт котла длительного горения Комплектация котла длительного горения на угле Гейзер ЭКСТРА-40 Шибер: 1 шт.; Автоматика TECH ST-24: 1 шт.; Зольный ящик: 1 шт.; Вентилятор WPA-120: 1 шт.; Паспорт: 1 шт.; ...

Код: per-ksw-m-12

Устройство котла Pereko KSW Master 12 кВт Очистные дверки Засыпные дверки Дверки решетки и зольника Наддувный вентилятор Зольник Подвижная решетка Водонаполненные колосники Штуцер для возвр. ..

Код: ta50

Котел Теплов ТА-50 Универсал - это стальной водогрейный котел, отопительной мощностью 36-42 кВт. Работает в полуавтоматическом режиме и предназначен для отопления жилых и производственных помещений площадью 200-500 кв.м., а также для пригот...

Код: L-40u

Котел сверхдлительного горения LIEPSNELE L-40u работает до 5 суток на одной закладке топлива. Он более экономичен, относительно котлов прямого горения, по расчетам в 3,5 раза и, как правило, окупается за 2 сезона. Прост в эксплуатации: одна...

Всего страниц: 4

Чем отличается котел длительного горения от других видов? Отличием от традиционных котлов является продолжительное время горения на одной закладке. В обычном котле одна закладка угля горит в среднем 6-8 часов. Если взять аппарат долгого горения, то он способен работать на оной закладке от 16 до 24 часов, и даже более.

В чем состоит конструктивное отличие? В котлах длительного горения установлена автоматика и вентилятор. Перед растопкой мы выставляем нужную температуру теплоносителя, которая поддерживается за счет вентилятора. Автоматика регулирует количество воздуха, подаваемого вентилятором.

Когда мы имеем дело с углем, часто не лучшего качества, то вентилятор помогает углю более полноценно выгорать. По опыту эксплуатации, в традиционных котлах часто происходит коксование угля, часть сгорает, часть нет. В автоматическом же котле уголь удается использовать в разы полезней. Что бы получить столь продолжительное горение, увеличен и объем топки, что бы больше убиралось угля и дров. В конструкцию добавляются дополнительные теплообменники. Например, охлаждаемые колосники. Когда топливо горит на таких колосниках, снимается весь жар (а он максимальный в этой точке) и передается теплоносителю в систему отопления. В камере сгорания больше зубьев, больше площадь теплообменников (контактная площадь поверхности топочной камеры). Чем выше перечисленные показатели, тем выше достигается КПД при сжигании топлива, что значительно влияет на время горения, при контроле.

Как выбрать твердотопливный котел

Из чего сегодня приходится выбирать твердотопливный котел? Продаются обычные традиционные котлы, работающие на угле и на дровах, пиролизные, или газогенераторные котлы. В совсем недалеком прошлом, появились котлы длительного горения и котлы на пеллетах. Есть печи с водяным контуром, и без него.

Начнем с традиционных котлов, разобьем их на две группы:

  • из чугуна
  • из стали

В чем их отличие друг от друга? По потребительским свойствам не прослеживается глобальных отличий. Металл, из которого произведен котел, не дает глобальной разницы в работе агрегата. Но, за счет некоторых конструктивных особенностей, на чугунных агрегатах чаще располагают топку с фронтальной загрузкой. У стальных же превалирует верхняя загрузочная камера.

Какие минусы это влечет за собой? Какой бы сильной ни была тяга в дымоходе, верхняя загрузочная камера всегда обеспечит проникновение в помещение продуктов сгорания при загрузке топлива. Поэтому, если котельная располагается в доме, то лучше брать чугунный котел, что бы не загрязнять атмосферу жилища. Если же котельная располагается вдалеке от дома, то такой котел ничуть не помешает.

Чем плох чугунный аппарат? Чугун – хрупок и боится перепадов температуры. И если не защитить его от залпового сброса, который может произойти, если на непродолжительное время (20-30 минут) отключили электричество, то вода в отопительной системе остынет, а в качественно теплоизолированном котле будет содержаться не мало горячей воды. И когда напряжение в сети снова появится, заработает насос и вброс холодной воды обеспечит температурный шок, в результате которого может лопнуть водяная рубашка или появится трещины.

Поэтому, твердотопливный котел из чугуна более приемлем, чем стальной. Просто потребуется больше хлопот по защите от холодной «обратки». Хотя обе разновидности отопительных агрегатов требуют температуру теплоносителя не ниже 60-65 °С. Иначе, при меньшей температуре, в камере сгорания появится конденсат, а при его реакции с продуктами горения, сажей и золой появится кислота. Если будут созданы условия для постоянного образования такой агрессивной среды, то это достаточно быстро съест котел.

Как выбирать твердотопливный котел по мощности?

Рассмотрим на примере частного дома, который требует для отопления котел на дровах мощностью 20 кВт. Если взяли водогрейный котел, у которого написано в паспорте 20 кВт, то его придется постоянно топить, как паровоз, что бы внутри топки бушевало пламя для выработки 20 кВт тепла. В реальной жизни топка происходит иначе: растопили котел, дрова некоторое время разгораются, потом горят на максимуме, и далее начинают угасать.

Если котел отопления подобран под теплопотери дома, то требуется находиться поблизости и подбрасывать дрова мелкими порциями, это неудобно. Поэтому для дома площадью 200 квадратных метров грамотнее купить котел мощностью 40 кВт, и использовать его в режиме неинтенсивного горения.

В современных котлах длительного горения встроены автоматические контроллеры, позволяющие выдерживать нужную температуру путем подачи первичного воздуха за счет регулировки заслонки или наддувного вентилятора.

Если в камере сгорания обеспечивается недостаток воздуха, то твердое топливо горит медленнее и одной закладки хватит на продолжительное время.

Как выбирать котел на твердом топливе по стоимости? Правильный подход - остановиться на модели средней ценовой категории. Потому как представители дорогих производителей нагружены электроникой, которая не всегда нужна. А котлы без электроники устроены так, что дрова будут выпускаться на ветер. Чем хороши котлы с автоматической электроникой? Тем, что там есть регулировки по вторичному воздуху. Если обеспечивается горение с недостатком кислорода, образуется CO – угарный газ. При подаче вторичного воздуха этот газ дожигается и котел работает экономично.

Средний ценовой коридор будет лучшим выбором, не переплачивая лишних денег за бренд, не переплачиваем за электронику, которая в случае твердотопливного котла не всегда оправдана, а в случае с традиционным котлом не оправдана вовсе.

Как самому сделать твердотопливный котел длительного горения


После строительства загородного коттеджа на месте, где отсутствует магистральный газопровод, встает вопрос отопления. Идеальным вариантом будет собрать твердотопливный котел сверхдлительного горения своими руками. Оборудование имеет ряд преимуществ: простое обслуживание, значительно ниже стоимость при самостоятельной сборке.

Единственный минус отопительных устройств, функционирующих на твердом топливе – это постоянный контроль за топливом, так как через определенный промежуток времени требуется добавлять брикеты, пеллеты, дрова или уголь. Установка твердотопливных котлов отопления в частном доме решает эту проблему, так как в качестве топлива может использоваться даже мусор и добавлять горючее достаточно всего несколько раз в день.

Принцип действия и виды твердотопливного котла

Функционирование агрегата основана на тлении твердого топлива в течение нескольких часов, с минимальной отработкой, то есть дрова или пеллеты сгорают практически полностью. Множество материалов может использоваться в качестве горючего: старая одежда и обувь, торф, мусор, дрова и так далее.

Устройство котла отопления на твердом топливе имеет большую топку, куда поступает дозировано воздух в маленькое место, где располагается горючее. Образующиеся газы поступают на улицу через трубу, оборудование удобно в эксплуатации, так как топливо требуется добавлять 2-3 раза в сутки.

Существует несколько видов агрегатов, различающиеся между собой месторасположением топки для сгорания: верхние и нижние.

Прежде чем рассмотреть схему, как самому сделать твердотопливный котел длительного сгорания, разберем устройство агрегатов по расположению зоны сгорания.

В оборудовании с верхней зоной сгорания топливо располагается ниже груза. Во время процесса сгорания груз одновременно с зоной продвигаются вниз камеры. Чтобы сделать твердотопливные котлы длительного горения своими руками с верхней зоной потребуются металлические листы от 3 мм толщиной, так как воздействия высоких температур происходит вдоль стенок на протяжении всей высоты.

Агрегаты с зоной сгорания внизу имеет следующее устройство. Между топливом и стенками есть свободное пространство для газообразований, возникающих в процессе горения. Дым и газ выходят за счет отверстия в стенке. Воздействия высоких температур при работе оборудования происходит на определенные места, рекомендуется выбирать для изготовления котла более толстый металл.

Перед началом сборки требуется детально изучить устройство и принцип действия агрегата, только в этом случае при самостоятельном обустройстве можно получить эффективное оборудование с высоким сроком эксплуатации для отопления помещений.

Совет: Для обустройства отопительного оборудования специалисты советуют использовать проверенных поставщиков стальных труб и листов, так как от качества материала зависит долговечность оборудования в целом и безопасность эксплуатации.

Главные элементы котла

Чтобы изготовить твердотопливные котлы длительного горения своими руками потребуется труба d — 30 см, h — 3 мм и l — 80-100 см. При использовании более тонкого металла стенки со временем прогорят.

Котел этого вида можно разделить на три зоны:

  • Зона для тления топлива;
  • Для навалки горючего;
  • Место для отвода газообразований, дыма и окончательного прогорания.

Распределитель воздуха твердотопливного котла имеет отверстие посередине и металлический круг. За счет чего на место сгорания поступают воздушные массы через телескопическую трубу. Здесь требуется использовать при сборке металл толщиной 6 мм. Элемент должен свободно перемещаться – конструкция должна быть меньшим диаметром, нежели сам котел. В зависимости от лопастей и габаритов конструкции воздушные массы будут регулироваться крыльчаткой. Для увеличения времени горения топлива высоту распределителя стоит сделать до 5 см.

Отверстие распределителя выбирается до 20 мм (при таких размерах не будет скапливаться лишний кислород в конструкции), а диаметр трубы 60 мм. Продуктивное и длительное горение топлива происходит благодаря воздушным потокам (регулировка производится заслонкой).

На верхней части твердотопливного котла располагается дымовая труба для отвода газообразований. Установка трубы происходит в горизонтальном положении. Все модели котельного оборудования, работающие на твердом топливе, предусматривают наличие дверцы для выгреба золы, оставшейся после сгорания топлива.

Технология сборки котла

Чтобы собрать твердотопливный котел сверхдлительного горения своими руками требуется придерживаться определенной последовательности. Процесс потребует наличия следующих стройматериалов и инструмента:

  • Аппарат для сварки элементов;
  • Болгарка;
  • Металлическая труба h — 3 мм и d — 300 мм, 100 мм, 60 мм;
  • Металлические листы h не менее 4 мм;

Поэтапный алгоритм сборки котла

Для экономии средств, большинство владельцев задаются вопросом, как самому сделать твердотопливный котел длительного горения? Чтобы получить правильно функционирующее оборудование требуется выполнять действия в следующем порядке:

  1. После покупки трубы для котла необходимо отрезать часть длиной от 80 до 100 см. Вырезается из металлического листа дно, все элементы конструкции соединяются сварочным аппаратом. Ножки делаются из швеллера;
  2. Крыльчатка с лопастями шириной менее 50 мм фиксируется сваркой к распределителю, такие размеры необходимы для максимально эффективной работы;
  3. Для максимально эффективного горения топлива и подачи воздуха в систему в необходимых объемах требуется произвести монтаж заслонки на трубу 60 мм, установленную сверху на регулятор;
  4. Для производства распределителя воздуха потребуется круг на 20 мм меньше диаметра трубы, элемент изготовляется из металлического листа;
  5. С помощью болгарки вырезается прямоугольник для дверцы, через которую будет осуществляться чистка котла от золы, после, прикрепляется ручка и петли;
  6. Через бак котла (теплообменник) проводят дымовую трубу в горизонтальном положении;
  7. Делают крышку и проверяют конструкцию на предмет герметичности, чтобы все элементы плотно закрывались, в противном случае продукты горения и дым будут проникать в помещение.

Процесс горения твердотопливного котла можно отслеживать по дыму из трубы. Использование отопительного оборудования этого вида незаменимо во многих случаях: для теплиц, домов, помещения для содержания животных и многих других. При соблюдении технологического процесса сборки и правильном обслуживании агрегат безвреден для людей и не вызывает побочных эффектов.

Поэтапный алгоритм установки твердотопливного котла

Схем подключения существует несколько, но алгоритм монтажа у всех котлов одинаковый:

  1. Сначала выбирается помещение под отопительное оборудование, обустраивается вентиляция и дымоход, подготавливается пол. Более подробно о том, какие на рынке есть сэндвич-трубы и сэндвич-отводы для строительства дымохода смотрите тут, компания «Термофест» в Казани поможет вам определиться с комплектующими для дымохода;
  2. После установки агрегата все примыкания с полом (швы) заделываются силиконовым герметиком;
  3. По схеме подключения происходит фиксация к котлу обратной и подающей трубы;
  4. С помощью переходного патрубка делается нужного сечения дымоотводная труба;
  5. Как все элементы системы подключены, проводятся пуско-наладочные работы, то есть проверяют оборудование на правильную работоспособность. Срок службы котла и безопасность в значительной мере зависит от правильного монтажа.

Если вообще нет навыков в работе и подключении котельного оборудования, специалисты рекомендуют обратиться за квалифицированной помощью.

Котел твердотопливный длительного горения – выбор, схема, установка

Для обогрева частного или загородного дома в зимнее время года все чаще используют систему отопления. Среды широкого ассортимента различных котлов, твердотопливные котлы для дома стают более популярными среди покупателей. Ведь для функционирования такого котла не нужен ни газ, ни электричество. Предлагаю разобраться в том, какой котел лучше выбрать, как правильно установить и использовать систему отопления твердотопливным котлом.

Оглавление:

  1. Понятие о твердотопливных котлах: преимущества и недостатки
  2. Разновидности твердотопливных котлов
  3. Советы по выбору твердотопливного котла
  4. Обзор производителей твердотопливных котлов
  5. Советы по установке твердотопливного котла
  6. Монтаж твердотопливного котла

Понятие о твердотопливных котлах: преимущества и недостатки

Принцип работы твердотопливного котла состоит в преобразовании топлива в тепловую энергию для обогрева помещения. В качестве топлива используется каменный уголь, дрова, тирса, щепа и различные виды отходов. Твердотопливный котел длительного горения способен поддерживать определенную температуру, за счет поднятия и опускания заслонки, которая контролирует процесс горения.

Среди преимуществ твердотопливных котлов длительного горения выделяют:

  • Достаточно низкую цену, по сравнению с электрическими и газовыми.
  • Продолжительность срока эксплуатации.
  • Для  работы не требует электричества или газа.
  • Использование разнообразных видов топлива.
  • При единичной загрузке топлива котел работает около 3-х дней.

Недостатки твердотопливных котлов длительного горения:

  • Достаточно низкий КПД 65-70%.
  • Затрата физических сил на подготовку топлива и чистку котла.
  • Необходимость в контролировании процесса горения.
  • Длительная установка: проведение дымохода.
  • Топливо должно быть высококачественным.
  • Невозможность регулировки температурного режима.

Разновидности твердотопливных котлов

Согласно материалу, из которого изготовлен котел:

  • Стальные.
  • Чугунные.
  • Самодельные.

По типу используемого топлива:

  • Котлы на дровах.
  • Котлы, использующие уголь.
  • Пеплетные котлы – используют специальное гранулированное топливо.
  • Котлы смешанного типа – используют различные виды топлива.

Согласно типу загрузки топлива:

  • Автоматическая загрузка.
  • Ручная загрузка.

По длительности и способу сгорания топлива:

  • Твердотопливные котлы длительного горения
  • Котлы, использующие естественную тягу
  • Котлы с установкой дополнительной тяги
  • Пиролизные котлы – состоят из двух камер, в одной сгорает топливо, а в другой воспламеняется газ, выделяемый в процессе сгорания.

Советы по выбору твердотопливного котла

  • Перед  выбором твердотопливного котла следует рассчитать предполагаемую мощность для обогрева помещения. Приблизительно на 10 м² требуется 1 кВт мощности. При отоплении помещения площадью 60 м². Мощность рассчитывается 60/10=6 кВт.
  • Определитесь с топливом. Ведь твердотопливные котлы работают на разных видах топлива.
  • Изучите технические характеристики и дополнительные функции котла.
  • Ознакомьтесь с разными моделями: изучите преимущества и недостатки.

Обзор производителей твердотопливных котлов

1. Твердотопливные котлы, отзывы о которых обычно только положительные - это ATON. Мощность от 21 до 80 кВт. Ознакомимся с моделями и техническими характеристиками.

  • ATON ТТК 21 – твердотопливный котел длительного горения, работающий на разных видах топлива. Отлично подходит как для индивидуального потребителя, так и для коммунально-бытовых помещений. Преимущества: электронезависимость,  размер стенки теплообменника увеличен до 5 мм простота конструкции, длительный строк службы, применение, как для закрытых, так и для открытых систем отопления.
    • Материал, из которого изготовлен котел: чугун,
    • Топливо: смешанные виды,
    • Мощность:21 кВт,
    • КПД: 78 %,
    • Средний расход угла за сутки: 33-36 кг,
    • Масса: 254 кг,
    • Цена: 1200 $.

  • ATON ТТК V 40 – оборудован вентилятором принудительного надува, что позволяет использовать различные виды даже низкокачественного топлива. Преимущества: электронезависимость,  размер стенки теплообменника увеличен до 6 мм, вентилятор принудительного надува.
    • Материал, из которого изготовлен котел: чугун,
    • Топливо: смешанные виды + низкокачественное,
    • Мощность:40 кВт,
    • КПД: 79 %,
    • Средний расход угла за сутки: 65-70 кг,
    • Масса: 355 кг,
    • Цена: 1800 $.
  • ATON TRADYCJA - имеет интервал мощности от 12 до 38 кВт. Отличаются недорогой ценой и высоким качеством работы. Преимущества: наличие водяных полок и водоохлаждаемых колосников, загрузочная камера имеет большой объем.
  • ATON TRADYCJA 12 технические характеристики:
    • Материал, из которого изготовлен котел: чугун,
    • Топливо: уголь, дрова,
    • Мощность:12 кВт,
    • КПД: 78 %,
    • Средний расход угла за сутки: 25 кг,
    • Масса: 141 кг,
    • Цена: 1800 $.

2. КОРДИ или Вулкан – диапазон мощности составляет от 2 до 250 кВт. Характеризуются высоким уровнем КПД и медленным расходом топлива. Преимущества: невысокая стоимость, хорошее качество, гарантия и техобслуживание З года.

КОРДИ представляет твердотопливные котлы трех видов:

  • Котлы-плиты – используют для отопления и для приготовления пищи,
  • Твердотопливные котлы для индивидуального потребителя,
  • Промышленные твердотопливные котлы.

3. PROTHERM  – имеет мощность от 18 до 48 кВт. Котлы оборудованы термоманометром и регулирующей заслонкой. Преимущества: регулирование тяги, устойчивость к коррозии.

Для примера рассмотрим PROTHERM Бобер DLO 20, страна производитель Чехия:

  • Материал, из которого изготовлен котел: чугун,
  • Топливо: уголь, дрова,
  • Мощность:19 кВт,
  • КПД: 75 %,
  • Масса: 230 кг,
  • Цена: 1500 $.

4. Твердотопливные котлы ДАНКО используют различные виды топлива. Отличаются надежностью и прочностью. Позволяют сочетать котел для обогрева помещения и плиту, для приготовления пищи.

  • ДАНКО АКТВ 15 характеризуется:
    • Материал, из которого изготовлен котел: чугун,
    • Топливо: смешанное,
    • Мощность:15 кВт,
    • КПД: 65-75 %,
    • Средний расход угла за сутки: 35 кг,
    • Масса: 115 кг,
    • Цена: 500 $.
  • ДАНКО ТЛ имеют строк службы около 25 лет. Преимущества: высокая продуктивность, надежность, компактность. ДАНКО 18 ТЛ:
    • Материал, из которого изготовлен котел: чугун,
    • Топливо: уголь, кокс, дрова, тирса, стружка, гранулы,
    • Мощность:15 кВт,
    • o   КПД: 75-80 %,
    • o   Средний расход угла за сутки: 55 кг,
    • o   Масса: 218 кг,
    • o   Цена: 500 $.

5. Твердотопливный котел сверхдлительного горения ОГОНЕК 23-НГ – сохраняет длительность горения до четырех суток. Преимущества: оригинальный дизайн, недорогая цена, надежность. Технические характеристики:

  • Материал, из которого изготовлен котел: чугун,
  • Топливо: уголь каменный, антрацит и угольные брикеты,
  • Мощность:23 кВт,
  • КПД: 78 %,
  • Масса: 150кг,
  • Цена: 950 $.

Советы по установке твердотопливного котла

1. Общие требования к помещению, где будет располагаться котел:

  • нужно устанавливать котел на бетонную стяжку толщиной не менее 70 мм,
  • обязательное водо- и электроснабжение, принудительная вентиляция, площадь не менее 7 м² , к
  • отел устанавливается на идеально ровную поверхность.

2. Система вывода дыма не идет в комплекте к котлом, поэтому заранее нужно предусмотреть покупку и установку.

3. КПД котла зависит от правильной установки и от таких факторов:

  • утепление стен и дверей,
  • правильно установленные окна,
  • теплые полы,
  • направление и сила ветра,
  • правильно сделанный дымоход.

4. Если у котла отсутствуют ножки, лучше установить на поверхность лист металла. Для защиты котла используйте предохранительный водяной бак, который устанавливают выше всей системы, иногда даже на чердаке. Функция бака – защита котла от перегрева.

Монтаж твердотопливного котла

От качества установки котла зависит его работа, строк службы и теплоотдача. Поэтому очень важно установить и подключить котел правильно. Это длинный процесс, который делят на этапы:

  • Подготовка инструментов,
  • Установка оборудования,
  • Обвязка,
  • Установка дымохода и соединение с котлом,
  • Запуск котла.

1. Инструкция по установке твердотопливного котла:

  • Устанавливаем на пол лист металла. Расстояние от стены до боковых стенок не менее 600 мм, а перед передней не менее 1000 мм. С помощью уровня и карандаша делаем разметку. Прикрепляем металлический лист к полу.
  • На стене или потолке сделайте выход под дымовую трубу.
  • Установите котел. Проверьте правильность установки с помощью уровня. Котел должен стоять идеально ровно.
  • Проверьте комплектацию: должна соответствовать упаковочному листу.

2. Подготовьте оборудование:

  • Трубы стальные,
  • Два крана шаровых,
  • Манометр,
  • Предохранительный клапан,
  • Автоматический воздухоотводчик,
  • Электроды,
  • Сварка,
  • Регулятор горения,
  • Стальные муфты,
  • Тен,
  • Заглушка тена,
  • Герметик,
  • Стальной отвод,
  • Резьба,
  • Дымовая труба для твердотопливного котла,
  • Шибер дымовой трубы.

3. Инструкция по сборке:

  • Устанавливаем регулятор горения, с помощью сантехнической ленты. Выставляем температуру 30 ° и винтом фиксируем регулятор.
  • Устанавливаем терморегулятор, если терморегулятор вмонтирован – тогда установите заглушку.
  • Если тен не устанавливается – вместо него ставится заглушка.
  • Для удобства в техобслуживании установите кран с разъемным соединением.
  • Сделайте группу безопасности: предохранительные и воздушные клапаны, а также манометр.
  • Устанавливаем шаровой кран и подсоединяем трубы, предварительно вырезаны и спаяны. С помощью сварки подсоединяем трубы к центральному отоплению.

Схема монтажа твердотопливного котла:

  • Группа безопасности устанавливается до запирающих устройств.
  • С помощью герметика прикрепляем дымовую трубу. Обязательно устанавливаете дымовую трубу по параметрам, указанным в технических характеристиках котла.

4. Дымоход для твердотопливного котла правила установки:

  • Хорошо изолируйте ту часть дымохода, которая выходит на чердак,
  • Обязательно установите сборник конденсата,
  • Также необходимой частью является нержавеющая труба и несколько отверстий для чистки.

5. Окончание установки:

  • Если требуется, установите расширительный бак и насос для принудительной циркуляции. Насос устанавливают на трубе возврата воды из системы.
  • Очень важно установить кран между подачей воды и обратным оттоком. В случае избытка горячей воды в радиаторе, с помощью этого крана вода возвращается в бак.
  • Подключите воду, откройте все краны , для заполнения системы. Проверьте отсутствие протечек.
  • Задвиньте заслонку для обеспечения тяги. Установите заглушку для прочистки.
  • Разжигаем котел и закрываем заслонку.  Проверяем качество и мощность обогрева помещения.  На этом подключение твердотопливного котла завершено.

Твердотопливный отопительный котел сверхдлительного горения "энергия тт"



Твердотопливный котел сверхдлительного горения «Энергия ТТ» относится к отопительной техники, а именно к теплообменным агрегатам, работающим на твердом топливе, которые могут быть использованы для отопления жилых и других помещений, а также для горячего водоснабжения. В основу полезной модели поставлена задача в известной конструкции твердотопливного котла повышения эффективности сжигания топлива и, соответственно, коэффициента полезного действия котла, при одновременном увеличении продолжительности горения одной загрузки топлива за счет применения в конструкции котла газоходов из эжекционными каналами. Поставленная задача достигается тем, что в твердотопливном котле, содержащим корпус, состоящий из внешнего и внутреннего баков теплообменника, пространство между которыми заполнено теплоносителем и в последнем из которых расположены загрузочное отверстие, печь с колосниковой решеткой и зольник, во внутреннем баке установлен хотя бы один газоход, заборная часть которого соединена через отверстие с воздухозаборником и через эжекционный канал с нижней частью печи, а выходная часть выведена в верхнюю часть печи.

Полезная модель относится к отопительной технике, а именно к теплообменным агрегатам, работающим на твердом топливе, которые могут быть использованы для отопления жилых и других помещений, а также для горячего водоснабжения. В качестве твердого топлива может быть использовано, например, уголь, опилки, торф, куски деревьев, смесь названных видов топлива и т.д.

Известный отопительный котел, в котором расположено печь с колосниками, конвекционную часть, водяную рубашку, средства подачи окислителя. Конвенционная часть расположена над печкой и содержит водяные трубы, вода в которых нагревается продуктами сгорания топлива из печи (патент Украины на изобретение 56752).

Недостатком аналога является относительно большой процент недожженного топлива, особенно с большим содержанием влаги и большой зольностью, что увеличивает себестоимость отопления, и необходимость постоянной подачи топлива, так как продолжительность горения одной его загрузки не велика.

Также известный «Твердотопливный котел длительного горения Stropuva», который содержит два стальных цилиндра (один внутри другого) с водой в пространстве между ними и печкой внутри малого цилиндра (Интернет-сайт http://www.stropuva.org/). Конструкция котла обеспечивает процесс длительного горения (на одной закладке 5-30 дней) в верхнем слое закладки топлива, что затрудняет процесс удаления золы, которая в свою очередь ухудшает качество горения.

За прототип принят «Отопительный тверд отопливный котел КВр-50К «Теплотрон», который содержит корпус, состоящий из внешнего и внутреннего баков теплообменника, пространство между которыми заполнено теплоносителем и в последнем из которых расположены загрузочное отверстие, печь с колосниковой решеткой и зольник (Интернет-сайт компании ООО «Рустеплосистемы» http://www.kotel-nk.ru/company/).

Недостатком данной конструкции является неэ4)фективное сжигание топлива и небольшой объем печи, что приводит к необходимости частой загрузки топлива.

В основу полезной модели поставлена задача в известной конструкции твердотопливного котла повышения эффективности сжигания топлива и, соответственно, коэффициента полезного действия котла, при одновременном увеличении продолжительности горения одной загрузки топлива за счет применения в конструкции котла газоходов из эжекционными каналами.

Поставленная задача достигается тем, что в твердотопливном котле сверхдлительного горения «Энергия ТТ», содержащим корпус, состоящий из внешнего и внутреннего баков теплообменника, пространство между которыми заполнено теплоносителем и в последнем из которых расположены загрузочное отверстие, печь с колосниковой решеткой и зольник, во внутреннем баке установлен хотя бы один газоход, заборная часть которого соединена через отверстие с воздухозаборником и через эжекционный канал с нижней частью печи, а выходная часть выведена в верхнюю часть печи.

В другой конкретной скорме исполнения, согласно полезной модели, во внутреннем баке симметрично размещены четыре газоходы с эжекционными каналами.

В другой конкретной форме исполнения, согласно полезной модели, в корпусе относительно колосниковых решеток установлены верхние и нижние зольные дверцы.

Выше перечисленные новые признаки (газоход из эжекционным каналом, соединяющим воздухозаборник и нижнюю часть печи с верхней) при взаимодействии с известными признаками (корпус, баки теплообменника, теплоноситель, загрузочное отверстие, печь с колосниковой решеткой и зольник) обеспечивают выявление новых технических свойств полезной модели и получения технического результата - повышения коэффициента полезного действия котла, при одновременном увеличении продолжительности горения одной загрузки топлива. В конечном итоге получена возможность улучшить потребительские свойства системы, связанные с техническим результатом, а именно: удобство в использовании благодаря уменьшению перерывов в работе котла для его обслуживании во время отопительного сезона.

На чертеже показана конструктивно-технологическая схема твердотопливного котла сверхдлительного горения «Энергия ТТ».

Твердотопливный котел сверхдлительного горения «Энергия ТТ» содержит корпус 1, состоящий из внешнего 2 и внутреннего 3 металлических баков теплообменника 4, пространство между которыми заполнено теплоносителем (водой) 5, который подводится и отводится через трубы 6 и 7. Во внутреннем баке 3 расположены загрузочное отверстие 8, печка 9 с колосниковой решеткой 10, которая одновременно служит загрузочным бункером, зольник 11 из верхними 12 и нижними 13 зольными дверцами и газоходы 14 из смесительными камерами 15. Заборная часть 16 газохода 14 соединены через отверстие 17 с воздухозаборником 18 и через эжекционный канал 19 - с нижней частью 20 печи 9, а выходная часть 21 выведена в верхнюю часть 22 печи 9, где установлена труба 23 выхода продуктов горения твердого топлива 24.

На схеме показано потоки воздуха и димогазов: первой части воздуха 25, второй части воздуха 26, дополнительного воздуха 27, димогазов 28 и смеси димогазов с первой частью воздуха 29.

Твердотопливный котел сверхдлительного горения «Энергия ТТ» используют следующим образом.

Через трубы 6 и 7 котел присоединяют к отопительной системе. Используя загрузочное отверстие 8 в печь 9 до ее верхней части 22 загружают твердое топливо 24. Зона горения топлива, например, уголь - это нижняя часть 20 печи 9. На колосниковой решетке 10 от сгорания угля накапливается слой пепла, который служит некоторым сопротивлением и разделяет входной поток воздуха на две части. Первая часть 25 потока воздуха направляется в газоходы 14, увлекая с собой димогазы 28 и несгоревший кислород непосредственно из зоны горения через эжекционные каналы 19. Вторая часть потока 26 проходит через слой золы, образовавшейся от сожженного угля и находится на колосниковых решетках 10, в очаг горения, обеспечивает в нем процесс окисления топлива. Также производится подача дополнительного воздуха 27 в газоходы 14 через эжекционный канал 19, что создает эффект эжекции, усиливает захват димогазов 28 и формирует состав горючей смеси в смесительных камерах 15, где и происходит процесс ее сжигания.

Выделенная тепловая энергия от процесса окисления топлива 24 переходит через теплообменные стенки внутреннего бака 3 и проточные колосниковые решетки 10 в систему отопления (горячего водоснабжения).

Применение в конструкции котла газоходов 14 с эжекционными каналами 19 обеспечивает:

1) захват димогазов непосредственно из очага горения, которое осуществляется воздушным потоком для предотвращения его затухания из-за их скопления и направления их в газоходы через эжекционные каналы и в смесительные камеры для сжигания в них образовавшейся газовоздушной смеси;

2) захват избыточного кислорода непосредственно из очага горения проходит воздушным потоком для предотвращения его произвольного сгорания и направления их в газоходы через эжекционные каналы и в смесительные камеры для сжигания в них образовавшейся газовоздушной смеси;

3) смешивание компонентов, поступающих из зоны горения, с дополнительным воздухом, который подается для сжигания образовавшейся смеси.

Эффект преимущества данной полезной модели состоит в том, что во время работы котла сжигания твердого топлива позволяет недорогим способом получить широкий диапазон регулирования тепловой мощности котла без ощутимого снижения КПД и распределять отдачу тепла раз загруженной массы угля на сверхдлинный время без вмешательства человека и без применения дополнительных механизмов подачи топлива и встряхивания колосниковой решетки для освобождения от золы в зоне горения. В результате потребитель получает устройство обеспечения тепловой энергией, не требующий обслуживания в течение сверхдлительного времени, на сколько позволяет общая теплотворная способность загруженной массы топлива за один раз, до этого времени не было реализовано ни в одной известной конструкции твердотопливных котлов. Для использования населением, исходя из приемлемых размеров котла для большинства помещений, возможно реализовать продолжительность горения одной закладки угля до 45 суток без вмешательства человека.

1. Твердотопливный котел сверхдлительного горения, содержащий корпус, состоящий из внешнего и внутреннего баков теплообменника, пространство между которыми заполнено теплоносителем и в последнем из которых расположены загрузочное отверстие, печь с колосниковой решеткой и зольник, отличающийся тем, что во внутреннем баке установлен хотя бы один газоход, заборная часть которого соединена через отверстие с воздухозаборником и через эжекционный канал с нижней частью печи, а выходная часть выведена в верхнюю часть печи.

2. Котел по п.1, отличающийся тем, что во внутреннем баке симметрично размещены четыре газохода с эжекционными каналами.

3. Котел по п.1, отличающийся тем, что в корпусе относительно колосниковых решеток установлены верхние и нижние зольные дверцы.

Котел твердопаливний своїми руками. Твердотопливный котел сверхдлительного горения своими руками

Котел твердопаливний своїми руками. Твердотопливный котел сверхдлительного горения своими руками

Самодельный отопитель будет иметь такую конструкцию:

  1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
  2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
  3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
  4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
  5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
  6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

Котел нижнего горения своими руками. Пиролизный котел с нижней камерой

Схема пиролизного котла длительного горения с нижней камерой догорания древесного газа несколько сложнее и его изготовление потребует немного больше затрат и усилий.

Прежде всего нужно уяснить, что котлы такого типа тоже бывает двух видов: с наддувом и с дымососом. Не вдаваясь в подробности физики и теплотехники, обозначим принципиальное отличие.

В первом случае в камеру догорания вторичный воздух нагнетается при помощи вентилятора. Это создает в камере избыточное давление (выше атмосферного). К достоинствам такой конструкции можно отнести то, что вентилятор вам подойдет любой, хоть компьютерный кулер и можно совместить топку с камерой дожига, т. к. при помощи наддува можно обеспечить достаточно большой объем избыточного воздуха. Однако это «достоинство» можно рассматривать и как недостаток, т. к. оно не позволяет поднять КПД котла выше 80–82%. Под давлением часть воздуха просто не попадает в середину процесса горения, потому топливо сгорает не полностью. Плюс к этому, из-за избыточного давления, некоторая часть пирогазов просто не успевает сгорать и улетает в дымоход в чистом виде, поэтому обеспечить КПД 90% практически невозможно. И самое главное, если наддув будет слишком сильным такой котел может взорваться.

Пиролизый котел с нагнетанием воздуха

Во втором случае при помощи вытяжного вентилятора создается недостаточное давление (ниже атмосферного), поэтому наружный воздух, повинуясь силе Кориолиса, попадает прямо куда надо, ввинчивается в самый центр горения. Прирогазы сгорают полностью, котел работает во всю мощь и способен выдавать КПД 90%, а иногда даже больше.

Источник: https://360doma.ru/novosti/kotly-na-tverdom-toplive-dlya-otopleniya-chastnogo-doma-svoimi-rukami-klassicheskiy-tip

Котел длительного горения своими руками построение. Котел длительного горения своими руками: чертежи котлов длительного горения, ТОП-11 лучших котлов

При доскональном и правильном изучении чертежей твердотопливных котлов вполне возможно сделать котел длительного горения своими руками надежным и экономичным.

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах(исключительно твердого, разумеется).

Котел длительного горения своими руками

Для растопки котла можно использовать уголь

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенноститлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котла

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горения

Котел на дровах длительного горения

Мнение эксперта:

Масальский А.В.

Редактор категории "строительство" на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Котел длительного горения

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горения

Котел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2 . Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыкии четкая инструкция.

Видео твердопаливний котел тривалого горіння 003

Наша история | Blaze King Industries

Сидя с семьей в тепле и уюте у танцующего костра, разве вы не хотели бы проводить зимние вечера? В Blaze King Industries мы разделяем это видение с 1977 года. И с самого начала мы сосредоточились на одной простой идее: проектировать суперэффективные, экологически чистые продукты для очага и создавать их на долгие годы. Наш постоянно растущий выбор автономных печей и топок, работающих на дровах и газе, является данью уважения старомодным ценностям, таким как качество и безопасность.

Когда речь идет об эффективности дровяной печи, это означает две вещи. Во-первых, печь производит минимальное количество загрязняющих веществ и соответствует стандартам Агентства по охране окружающей среды (EPA). Дровяные печи Blaze King намного превосходят требования EPA. Чтобы дровяная печь была действительно эффективной, она также должна сжигать меньше топлива и дольше нагреваться. Наши дровяные печи обеспечивают чрезвычайно долгое время горения и феноменальное тепловыделение. В целом печи Blaze King сжигают дров на треть меньше, чем печи конкурентов, и без потери тепла.Это означает, что вы тратите меньше времени, денег и усилий на рубку, транспортировку, штабелирование, перемещение и загрузку дров для вашей печи. Это также означает меньше золы.

Поскольку Закон о чистом воздухе продолжает развиваться, мы в Blaze King Industries взяли на себя обязательство стать лидером отрасли в разработке продуктов для очагов, снижающих загрязнение. В 1984 году Департамент качества окружающей среды штата Орегон вручил компании Blaze King свой самый первый сертификат на дровяные печи. К 1992 году наши каталитические дровяные печи лидировали в отрасли по эффективности и времени горения.В 1992 году мы расширили линейку продуктов для топок, включив в нее газовые плиты и каминные топки.

На газ или древесину мы предоставляем на все наши изделия для очагов самую полную гарантию в отрасли. Мы сочетаем эту гарантию с дружелюбным обслуживанием и компетентным опытом. Но мы также никогда не прекращали выпускать качественные отопительные приборы, которые являются эффективными, экологически чистыми и долговечными. Это Blaze King. Вот кто мы.

Ничто не говорит о качестве, как Blaze King!
Мы стремимся предоставить ВАМ самые лучшие продукты.

Уличные дровяные печи / котлы - цены, отзывы и полное руководство покупателя 2021

Уличные дровяные печи позволяют значительно снизить расходы на отопление, сохраняя при этом комфорт вашего дома. Стоимость уличного дровяного котла начинается примерно с 6000 долларов за небольшой блок с установкой и поднимается до более чем 12000 долларов за большую систему, которая также обеспечивает пригодную для использования горячую воду для вашего дома, гаража или здания на столбах, открытого спа-центра или бассейна.

Короче говоря, стоимость уличного дровяного котла составляет от 6000 до 12000 долларов и более в зависимости от размера и характеристик выбранной вами модели.

Данное руководство по покупке посвящено дровяным котлам для улицы, самому популярному типу наружных систем отопления. Эти системы нагревают воду, и вода переносит тепло в помещении, где оно передается в котел / гидронную систему или в систему принудительной подачи воздуха. Подробнее о том, как они работают, читайте ниже.

Уличные котлы также называют OWB, уличные водяные печи и уличные печи. Последний термин сбивает с толку, потому что он также используется для уличных печей, которые создают только горячий воздух, а не горячую воду.

Что включает в себя данное руководство по дровяному котлу для установки вне помещений

Вот содержание, которое вы найдете ниже. Прочтите все разделы или перейдите к интересующей теме.

Как работает уличный дровяной котел

Если вы знакомы с котельным отоплением, основы те же.

Пожар: В котле есть топка, также называемая теплообменником, в которой горит топливо.

Вода: Коробка окружена «водяной рубашкой», в которой вода циркулирует вокруг теплообменника и нагревается до 180 ° F.Вода циркулирует с помощью насоса по изолированным трубам, проложенным в траншеях между котлом и вашим домом, хозяйственной постройкой, гаражом или чем-то еще, что вы отапливаете.

Теплообмен: Детали устанавливаются в вашем внутреннем оборудовании или примыкают к нему, что позволяет передавать тепло от воды наружного бойлера к вашей системе отопления в помещении.

Водопроводные системы

Это означает, что тепло передается от наружной воды к внутренней бойлерной системе.Вода в воду. Это достигается установкой пластинчатого теплообменника в большинстве систем. Здесь тепло воды из наружного бойлера передается воде из внутреннего бойлера. Затем нагретая вода в помещении циркулирует как обычно к радиаторам или по напольным водяным трубам. В то время как некоторые производители заявляют, что их наружные водяные печи могут быть подключены непосредственно к внутренним линиям, большинство установщиков настаивают на использовании пластинчатых теплообменников из-за различий в давлении воды в каждой системе.

Вода-воздух

Если у вас система принудительного обдува, в камере статического давления устанавливается теплообменник, соединяющий печь или воздухообрабатывающий агрегат с воздуховодами. Горячая вода из дровяного котла на открытом воздухе циркулирует через теплообменник, а вентилятор в печи или воздухообрабатывающий агрегат пропускает через нее воздух, нагревая воздух и распределяя его по каналам.

В любой системе наружная вода покидает внутренний теплообменник и возвращается в наружную печь для повторного нагрева.

Стандартные и газификационные котлы

Возможно, вы знакомы с концепцией печей или котлов стандартной эффективности и конденсационных моделей. Конденсаторные агрегаты получают больше тепла от продуктов сгорания, которые теряются в выхлопе стандартных агрегатов. Разница между стандартными и газификационными котлами примерно такая же.

Стандартные дровяные котлы сжигают только дрова. Вы можете подумать: «А что еще можно сжечь?» Ну, котлы с газификацией сжигают дрова и сжигают газы, образовавшиеся, потому что эти газы содержат горючее топливо, которое в противном случае было бы потеряно.Подумайте о костре. Дым, поднимающийся от огня, богат горючим, которое можно сжечь при достаточном нагревании и повышении количества кислорода.

Газификационные котлы - Как они работают: Кислород в топке истощается при первоначальном сгорании древесины. Этот процесс называется первичным сжиганием. При газификации кислород извне печи закачивается в камеру сгорания. Тепла уже достаточно, поэтому добавленный кислород вызывает возгорание несгоревшего газа и дыма. В результате от того же количества древесины получается на 30-50% больше тепла.Это видео от Central Boiler также полезно и весело (и мы не имеем никакого отношения к Central Boiler).

Плюсы и минусы газификации OWB: Обратной стороной является то, что функции газификации могут добавить более 750 долларов к стоимости системы. Остальное - положительный момент. Вы будете использовать до 50% меньше древесины за отопительный сезон. Это означает, что модернизация газификационного котла будет окупаться всего за 3 года в холодном климате и 5-7 лет в умеренном климате.

Поскольку древесина, газы и дым сгорают более полно, от наружного блока будет меньше дыма и запаха - и вы, и ваши соседи это оценят.Более полное сгорание означает меньшее количество золы, сажи и креозота для очистки.

Двухтопливные системы с газовым обогревом

Древесина является прекрасным топливом, но с одним недостатком - дрова нужно добавлять каждые 10–48 часов в зависимости от мощности дровяного котла и количества потребляемого тепла. Когда дрова сгорают, огонь гаснет, и тепла больше нет. Это неудобно, если вы планируете уйти из дома на день или неделю в холодную погоду и не хотите, чтобы в вашем доме замерзло.

Двухтопливные дровяные котлы - вот ответ. Агрегаты могут быть оснащены дополнительными горелками на пропане, природном газе или мазуте, когда отопление дровами неудобно или невозможно. Датчики наружного дровяного котла сигнализируют о включении газовой горелки, когда температура в OWB падает ниже уставки термостата.

Параметры настройки двух видов топлива: Системы, которые нагревают несколькими источниками топлива, обычно имеют настройки, определяющие, как вы хотите использовать функцию двух видов топлива.1). Запустите цикл отопления на газе или масле, чтобы быстро нагреть воду в холодном котле, пока горит дровяной огонь. Это сразу создает достаточно тепла для горения газификации. 2) Переключитесь на резервное топливо, когда потухнет дровяной огонь. 3). Нагревайте только альтернативным топливом.

3 вида альтернатив древесины

В этом руководстве мы сосредоточимся на древесине (дрова / дрова), поскольку это самый популярный источник топлива. Для многих он также самый дешевый.

Но мы знаем, что читатели PickHVAC - информированные потребители, поэтому вам следует знать о других типах уличных водяных печей, помимо дровяных.

Печи на древесных гранулах: Пеллеты изготавливаются из опилок и вяжущего, а печи, в которых они сжигаются, не могут использовать дрова. Их преимущество в том, что они имеют низкую влажность, поэтому эффективно горят. Для сравнения, выдержанная древесина в среднем содержит около 20% влаги, а поскольку вода не горит, эффективность использования древесины снижается. Эффективное горение означает также меньше запаха дыма, поэтому они являются хорошим выбором при обогреве с помощью уличного котла в окрестностях. В печах есть очаг, в котором происходит горение.Он меньше, чем топка на OWB, поэтому топка непрерывно подается из бункера, прикрепленного снаружи печи.

Кукуруза: Сушеная кукуруза также имеет низкое содержание влаги, поэтому ее можно сжигать чисто, без дыма. Однако сахар в кукурузе образует вид золы, обычно называемый «клинкером», который необходимо очищать из топки ежедневно или немного реже. Кукурузу трудно разжечь самостоятельно. Лучше всего развести огонь гранулами, а затем добавить кукурузу из бункера, когда материал в горшке станет докрасна.

Печи, сжигающие гранулы, также могут сжигать кукурузу, и наоборот, но для этого их необходимо немного изменить. Два топлива имеют одинаковую эффективность горения. Если вы живете в стране кукурузы, кукуруза будет более дешевым источником топлива. На Северо-Западе и в других густо лесистых регионах пеллеты могут быть дешевле. И пеллеты, и кукуруза должны быть свежими - материал из предыдущего отопительного сезона летом впитывает слишком много влаги, чтобы гореть эффективно и чисто. Печи для кукурузы и пеллет называют печами на биомассе.

Уголь: Уличные печи, работающие на угле, популярны там, где много угля, и выделяют огромное количество тепла. Они лучше всего подходят для очень больших домов или домов, где отапливается более одного здания. Некоторые дровяные печи, такие как Heat Master MF eSeries, также могут сжигать уголь.

Варианты и характеристики дровяного котла

Стоимость немного зависит от доступных опций и функций.

Размер: Объем топки колеблется от 10 кубических футов до 24 кубических футов и более.Чем больше мощность, тем больше БТЕ может произвести печь. Общие диапазоны продуктовых линеек ведущих производителей составляют от 150 000 до 240 000 британских тепловых единиц для бытового использования, но доступны устройства емкостью более 400 000 британских тепловых единиц.

Есть еще один важный фактор, связанный с размером. Количество тепла, создаваемого устройством, можно контролировать с помощью заслонок, которые ограничивают кислород и заставляют древесину тлеть для меньшего количества тепла или добавляют кислород и создают ревущее пламя для большего тепла. Преимущество топок большего размера в том, что огонь может гореть дольше.Печь на 24 кубических фута будет гореть в 2,4 раза дольше, чем печь на 10 кубических футов, если обе производят одинаковые уровни БТЕ.

Вместимость воды: Это связано с размером. Диапазон мощности для жилых дровяных котлов составляет от 100 до 325 галлонов воды. Объем воды влияет на то, насколько большой дом может обслуживать котел и сколько БТЕ он может производить.

Горячая вода для бытовых нужд: С дополнительными трубопроводами и пластинчатым теплообменником OWB может подавать достаточно горячей воды для нагрева воды в вашем водонагревателе.Вода из бойлера не смешивается с водой в водонагревателе. Вместо этого горячая вода из котла поступает в пластинчатый теплообменник и выходит из него. Через него тоже протекает вода от водяного тепла. Тепло от котловой воды передается в водонагреватель.

Используя эту технологию, ваш уличный водонагреватель можно использовать для приготовления горячей воды для бытового горячего водоснабжения или для бассейна с подогревом, гидромассажной ванны, сауны и других целей.

Цены на открытый дровяной котел

Теперь, когда у вас есть представление о доступных вам вариантах оборудования, пришло время изучить стоимость.Очень удобные домовладельцы иногда устанавливают собственные котлы, поэтому мы разбиваем затраты на три части.

  • Котел на дровах указан только для котла.
  • Комплектующие для установки включают трубопроводы и детали, необходимые для систем вода-вода и вода-воздух.
  • Затраты на рабочую силу - это просто затраты на установку устройства и необходимые монтажные материалы. Это то, что вы сэкономите - или, лучше сказать, заработаете, потому что это тяжелая работа, - установив устройство самостоятельно.
Дровяной котел БТЕ Стоимость котла Стоимость расходных материалов Затраты на рабочую силу Итого
До 100000 3300–4400 долларов 300–550 долларов 2400–4000 долларов 6000–8950 долларов
100000 - 150 000 4250 - 5400 долларов 365 - 625 долларов 2550 - 4300 долларов 7165 - 10 325 долларов
150 000 - 200 000 5 325 - 6200 долларов 400 - 650 долларов 2550 - 4300 долларов 8 285 - 11 150 долларов США
200000 - 300000 5 885 - 7 775 долларов 425 - 700 долларов 2700 - 4500 долларов 9 020 - 12 975 долларов

Примечание по установке своими руками: Это от умеренно сложного до сложного самостоятельного проекта.Мы рекомендуем вам рассматривать это только в том случае, если у вас есть хорошие сантехнические навыки и опыт.
После установки устройство может протекать, и вода может нанести большой ущерб за короткое время. Кроме того, эта вода будет попадать в ваш дом при температуре около 175 ° F, поэтому при утечках существует реальная возможность ошпаривания. Большинство производителей предлагают на своих сайтах обучающие видеоролики для самостоятельной установки. Посмотрите их все, а затем проверьте систему «в холодном состоянии» перед розжигом дровяного котла.

Плюсы и минусы дровяных котлов

В котлах с наружной печью есть что нравится, и есть еще кое-что, что нужно для беспокойства.

Плюсы

Вот почему уличные дровяные печи так популярны в районах с избытком топлива.

  • Низкие затраты на отопление или его отсутствие: Многие владельцы дровяных котлов живут там, где могут собирать дрова. Это может потребовать вложений в бензопилу и защитное снаряжение, а также полезно иметь пикап или прицеп для перевозки древесины. Дрова можно собирать на общественных землях с поваленных деревьев и стоячих коряг. Требуется разрешение. Эта ссылка от Лесной службы Министерства сельского хозяйства США дает правила сбора топливной древесины на федеральных землях, таких как национальные леса.Если вам придется покупать дрова, ваши затраты на топливо будут по-прежнему самыми низкими по сравнению с любым обычным топливом для отопления дома. См. Сравнение ниже.
  • Низкие затраты на горячую воду или ее отсутствие: Большинство домовладельцев выбирают такой размер бойлера, который также может обеспечить их потребности в горячей воде (ГВС). В больших семьях экономия может составлять более 1000 долларов в год.
  • Более теплый дом: Многие домовладельцы поддерживают температуру термостата ниже 70F, экономя на тепле, чтобы снизить высокие затраты на отопление электричеством, газом или маслом.Когда вы резко сократите расходы на топливо с помощью дров, вы не прочь довести обогрев до комфортного уровня.
  • Обогрев нескольких помещений: Большие уличные дровяные печи можно использовать для обогрева вашего дома. и : гараж, столб, теплица, джакузи или другое место, где вам нужно доступное тепло.
  • Универсальность: Дровяные котлы для установки вне помещений работают с большинством внутренних систем, включая котельные и системы принудительной подачи воздуха. Это минимизирует затраты при добавлении небольшого количества оборудования, такого как теплообменник, необходимого для их соединения.
  • Меньше дыма, чем раньше: Находиться с подветренной стороны от дровяного котла может быть неприятно, несмотря на весь дым, который можно произвести. Новые газификационные котлы значительно сокращают выбросы. Они сжигают очиститель практически без дыма и запаха.
  • Меньше беспорядка и запаха, чем в домашних печах: Трудно избавить ваш дом и его жителей от запаха дыма, когда горение происходит в помещении. С OWB весь беспорядок снаружи.
  • Снижение риска лесных пожаров: Возможно, вы не ожидали такой выгоды! Теперь стало понятно, что вырубка лесов от мертвой древесины удаляет топливо, которое ускоряет лесные пожары и делает их более разрушительными и смертоносными.

Минусы

Вот еще одна сторона владения OWB.

  • Высокая начальная стоимость: Установленные наружные печи стоят больше, чем внутренние газовые или масляные печи, тепловые насосы и бойлеры. Финансирование доступно у многих продавцов, но финансирование означает финансовые расходы, которые увеличивают общую стоимость единицы.
  • Мы составили подробные руководства по печам, тепловым насосам, мини-сплит-тепловым насосам и котлам, которые позволяют сравнивать затраты.Воспользуйтесь окном поиска, чтобы найти тип тепловой системы, которую вы хотите сравнить с OWB.
  • Требуется работа: Даже если вы покупаете дрова, а продавец складывает их для вас (за дополнительную плату), вам все равно придется загружать печь каждые 10 часов - 3-4 дня в зависимости от ее мощности. Добавление резервного газа или масла в печь устраняет опасения по поводу того, что пожар может погаснуть, пока вас нет, но увеличивает стоимость вашего оборудования на 800 долларов и более.

Сводка плюсов и минусов уличных дровяных котлов

Плюсы:

  • Снизить или исключить расходы на отопление и горячую воду
  • Держите дом теплее и при этом платите меньше за электроэнергию
  • Обогрейте дом и другие помещения
  • Дровяные котлы для установки вне помещений, подключаемые к внутреннему котлу или системам принудительной подачи воздуха
  • Печи для газификации производят намного меньше выбросов
  • Используемое топливо снижает расход топлива на лесные пожары

Минусы:

  • Дороговизна оборудования
  • Топку необходимо регулярно подпитывать, или нужно добавлять резервный источник топлива

Стоимость отопления дровами

Что такое деревянный шнур? Шнур - это кусок дерева шириной 4 фута, высотой 4 фута и длиной 8 футов.Это 128 кубических футов. Цена на шнур из твердой древесины колеблется от 175 долларов, когда его много, до 400 долларов, когда его мало. Местная стоимость жизни также влияет на стоимость.

Избегайте лицевых шнуров: Если вы покупаете древесину, покупайте ее за полный шнур. Термин «лицевой шнур» - это вводящий в заблуждение термин, означающий ворс размером 4х8 дюймов, но нет единого понимания глубины. Вас могут обмануть, купив шнуры для лица.

Сколько вам потребуется? Вам понадобится от одного до пяти деревянных шнуров за сезон, в зависимости от того, где вы живете, и отапливаете ли вы только свой дом или несколько мест.Если у вас большой дом и вы также отапливаете гараж, опорную постройку и гидромассажную ванну, вам понадобится более пяти проводов. В любом случае, если сравнить, сколько вы платите за газ или нефть, с тем, что вы платите за дрова для обогрева тех же вещей, древесина будет на 50% дешевле.

Сравнение среднегодовой стоимости отопления
Тип нагрева Теплый климат Умеренный климат Холодный климат
Дрова OWB 200–275 долларов 465–600 долларов 895–1100 долларов
Тепловой насос 235–350 долларов 485–715 долларов 950–1225 долларов
Пеллеты OWB 320–450 долларов 640–825 долларов 1500–1 715 долларов
Газовый котел или печь 340-490 долларов 700-955 долларов 1,675-2125 долларов
Котел или печь на жидком топливе 420–565 долларов 880–1130 долларов 2,060–2,600 долларов
Электропечь 700-910 долларов 1665-2200 долларов 3100-3450 долларов

Эффективность Мэн управляет программами повышения эффективности для штата.Он собрал калькулятор сравнения затрат с регулируемыми затратами, так что вы можете напрямую сравнивать цены на основе местных затрат на электроэнергию в вашем районе.

Выберите поле «См. Подробности», чтобы изменить стоимость или количество топлива или уровень эффективности устройства, используемого для обогрева.

Топ 3 торговых марок дровяных котлов для установки вне помещений

Эти бренды являются самыми продаваемыми, многофункциональными брендами уличных печей в Соединенных Штатах. Каждая из них производит OWB, сертифицированные Агентством по охране окружающей среды для отопления жилых помещений.

Центральный котел

Компания базируется в Миннесоте и производит наружные печи с 1984 года. Central Boiler производит 3 линии бытовых котлов плюс классическую коммерческую линию и серию Forge для сжигания угля. Ознакомьтесь с нашим руководством по покупке дровяной печи с центральным котлом, чтобы узнать последние цены и обзоры на различные модели центральных котлов и избежать разрыва!

Жилые линии:

  • Дровяные печи Classic Edge: Три котла объемом от 150 до 330 галлонов и топочные камеры объемом от 10 до 24 кубических футов.Диапазон BTU составляет от 170 000 до 240 000.
  • Дровяные печи E-Classic: Два котла, модель на 200 галлонов, 200 000 БТЕ и установка на 410 галлонов, производящая 245 000 БТЕ.
  • Печь для гранул и кукурузы Maxim: Это модель на 90 галлонов с бункером на 11 бушелей и другими принадлежностями.

Heat Master

Настоящая марка

  • Дровяные печи серии GS: Три блока мощностью от 120 000 до 340 000 БТЕ с водной емкостью от 90 до 260 галлонов.
  • Дровяные печи серии G: Три печи в основном аналогичны серии GS, но имеют дополнительные характеристики и могут быть установлены также в помещении.
  • MF eSeries: Пять моделей этой серии работают на дровах или угле. Емкость варьируется от 60 галлонов и 150 000 БТЕ до 555 галлонов и 800 000 БТЕ. Подходит для домов и построек практически любого размера.
  • C Серия: Эти OWB сжигают уголь. Диапазон производительности такой же, как у печей MF eSeries.

Heat Master предлагает топки из нержавеющей стали для большинства серий, хотя и за значительную дополнительную плату. Бренд также производит печи для производства кукурузы / гранул на биомассе серии B для коммерческого использования. Ознакомьтесь с нашим руководством по покупке дровяной печи Heat Master, чтобы проверить последние цены и обзоры на различные модели Heat Master и избежать разрыва!

Также нравится:
Уличные печи Heatmor - цены и отзывы
Лучшие 7 обзоров уличных дровяных печей и руководство по покупке

Королевские печи Crown

Crown Royal производит 2 серии котлов для бытового использования.

Дровяные печи серии Pristine Gasification: Три модели этой серии имеют диапазон от 190 галлонов и 125 000 БТЕ до 290 галлонов и 390 000 БТЕ. Это высокоэффективные печи с пониженными выбросами.

Угольная печь Shaker Grate Series: Этот моноблочный угольный котел имеет емкость 380 галлонов и вырабатывает 365 000 БТЕ.

Компания также производит серию котлов на дровах для дома и серию промышленных котлов на биомассе.

Ознакомьтесь с нашим руководством по покупке дровяных печей Crown Royal Stoves, чтобы узнать последние цены и обзоры на различные модели Crown Royal Stoves и избежать разрыва!

Советы по покупке уличного дровяного котла

У большинства местных дилеров есть магазин, где можно увидеть оборудование и узнать о нем у опытного продавца.Они должны быть в состоянии помочь вам оценить ваши потребности в отоплении и выбрать печь, которая отвечает этим потребностям.

Мы всегда рекомендуем делать покупки поблизости. Посетите также веб-сайты производителей, где вы можете узнать больше об уличных печах. На большинстве сайтов есть видеоролики, объясняющие, как котлы работают, информация по установке и многое другое.

Правильный выбор размера OWB имеет решающее значение, и эксперт может помочь вам выбрать правильный размер. Очевидно, ему необходимо иметь достаточно воды и мощности BTU для выполнения ваших отопительных целей.Однако, если он слишком большой, он будет тлеть, потому что заслонки будут закрыты большую часть времени. Тление означает дым и израсходованное топливо .

Чем больше времени у вас будет до покупки котла, тем больше вы сможете узнать и тем более правильное решение вы примете.

Вам также могут понравиться:
Жилой центральный газовый и масляный котел Цены, отзывы и руководство по покупке
Какая система отопления самая эффективная

Котел Hurst | Модели котлов | План просмотров

Все документы доступны для скачивания.

Брошюра по ассортименту котлов Hurst

Промышленные котельные установки


Hurst Boiler, Inc. - ведущий производитель газовых, масляных, древесных, угольных, твердых топлив, твердых отходов, биомассы и гибридных топливных паровых и водогрейных котлов.

Морские котлы Scotch

Котлы 200 серии


Конструкция двухходового котла исключает наличие огнеупорных перегородок между проходами дымовых газов.Минимальное обслуживание благодаря прочной конструкции для очень длительного срока службы. Эффективность позволяет сжигать масло № 5 и № 6 при полном сгорании с низким тепловыделением.

Серия 250 Котлы


Двухходовой шотландский судовой котел с полувлажным обратным потоком. Двухходовая конструкция исключает наличие огнеупорных перегородок между проходами дымовых газов. Во многих случаях КПД равен 3- и 4-ходовым котлам.

Котлы серии

мощностью 250 Вт


КОТЛ ВЫСОКОГО ДАВЛЕНИЯ мощностью от 20 до 2500 л.с.От 670 до 83 688 МБТЕ / час. Пар до 86250 PPH. Двухпроходный шотландский морской дизайн с гидробакетом

Котлы серии 300


Трехходовой шотландский судовой котел с сухой обратной связью. Задний дымовой ящик снабжен съемным соединителем для дымовой трубы и имеет задние двери с откидной крышкой и петлями.

Котлы серии 400


Судовой трехходовой котел с мокрым ротором использует новейшие технологии HVACR и идеально подходит для всех коммерческих и промышленных применений.Он обеспечивает топливную экономичность, превышающую большинство четырехходовых конструкций. Не имея большой огнеупорной задней двери, эти котлы позволяют одному техническому специалисту легко получить доступ ко всем трубам.

Котлы серии 500


мощностью от 30 до 1500 л.с. От 1004 до 50 213 МБТЕ / час; 15-300 фунтов на квадратный дюйм пара; Вода до 60 фунтов на квадратный дюйм 4-ПРОХОДНЫЙ ШОТАРСКИЙ МОРСКОЙ ДИЗАЙН с мокрой конструкцией Доступен с низким уровнем выбросов NOx, МОДУЛЬНАЯ УПАКОВКА

, УСТАНОВЛЕННАЯ НА СКИДКЕ

Конструкция Wetback исключает дорогостоящие износостойкие огнеупорные задние двери и перегородки между проходами дымовых газов.

Котлы серии LPW


Котел жаротрубный трехходовой шотландский модернизированный. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания.

Котлы серии LPE


КОТЛ НИЗКОГО ДАВЛЕНИЯ.Модифицированный трехходовой шотландский паровой котел. Предназначен для прохождения через стандартную дверь размером 36 x 80 дюймов. Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания. Монтаж на салазках и модульная упаковка.

Специальные котлы Огайо


Трехходовой шотландский морской котел с мокрой спиной. Очень большая печь для низкого тепловыделения.

Котлы евросерии


Доступно 8 моделей мощностью от 100 до 2000 л.с. Давление пара до 15-300 фунтов на квадратный дюйм. Секция горячего водоснабжения I и Секция IV

Котлы серии LPX


Котел двухходовой морской модернизированный. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой.Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания.

Противоточная серия


Новое противоточное устройство

Hurst повышает эффективность котла без увеличения площади поверхности теплопередачи и падения давления дымовых газов в котле.

Thermalmaster


Hurst Boiler рада объявить об одобрении патента на новый революционный противоточный котел Hurst Boiler Thermal Master с функциями повышения эффективности котла.

Котельные установки на салазках


Hurst Boiler предлагает индивидуальные комплекты блоков котлов премиум-класса для всех типов паровых и водогрейных котлов.

Блоки салазок для систем паровых и водогрейных котлов


Hurst Boiler предлагает индивидуальные комплекты блоков котлов премиум-класса для всех типов паровых и водогрейных котлов.

Гибридная конденсационная система с горячей водой


Инновационная конструкция включает в себя сверхтяжелые стальные котлы Hurst и систему рекуперации тепла с высоким расходом, которая обеспечивает желаемое повышение эффективности.

StackMaster


Внутренний стековый экономайзер Hurst - это устанавливаемое на заводе устройство, которое предназначено для повышения эффективности работы котла и сокращения его эксплуатационных расходов в течение всего срока службы котла.

Синхронизированное управление тягой


Системы последовательного регулирования тяги используются для поддержания предсказуемого и надежного давления дымовых газов на выходе из котла.

Котлы топочные

Серия 45 Котлы


Трехходовая топка.Самая толстая котельная сталь в отрасли. Эффективность и гибкость - газ, нефть, тяжелая нефть и комбинация газ / нефть. Доступен с конфигурацией с низким уровнем выбросов NOx.

Котлы серии 100


Трехходовая топка. Самая толстая котельная сталь в отрасли. Эффективность и гибкость - газ, нефть, тяжелая нефть и комбинация газ / нефть. Доступен с конфигурацией с низким уровнем выбросов NOx.

Вертикальные котлы

4VT Циклон горячей воды


Циклонный водогрейный котел обеспечивает исключительно высокий КПД, низкие затраты на топливо и чрезвычайно прочную конструкцию.

4VT Циклон паровой


Циклонный паровой котел обеспечивает исключительно высокий КПД, низкие затраты на топливо и чрезвычайно прочную конструкцию.

VIX серии


Вертикальная конструкция пожарных трубок отличается высокоэффективными ребристыми пожарными трубами X-ID. Монтируемые на салазках комплектные системы легко устанавливаются.Серия VIX предлагает меньшую площадь основания, чем большинство типичных вертикальных котлов.

УКВ серии


Гибридный котел VHF (вертикальный ручной) является последним достижением компании Hurst, отражающим наши постоянные разработки в области технологии твердотопливных котлов.

Котельные системы на биомассе

Типы систем отопления на биомассе


Три способа оптимизации сжигания твердого топлива


Преимущества биомассы


Виды топлива из биомассы


Теплотворная способность древесины


Системы питательной воды

Кормушка


Для всех типов паровых котлов с давлением до 300 фунтов на кв. Дюйм.Системы питательной воды с открытой вентиляцией. Полностью подключен к трубам и проводам. Промышленный рейтинг. Готовы к установке от 30 до 1000 галлонов. (Большие размеры по запросу).

Оксимайзер


Компактные деаэраторные системы, от 5000 до 200000 PPH. Обеспечивает питательную воду до 0% CO2 и 0,005 см3 / л кислорода.

Система рекуперации тепла с обдувом поверхности


Высокотемпературная вода, очищенная от «поверхностной» продувочной системы котла, несет ценную тепловую энергию, которая обычно теряется в канализацию.Система рекуперации тепла котла Hurst может регенерировать эту потерянную энергию и передавать ее подпиточной воде котла для повышения общей эффективности.

Сепараторы продувки

Интегрированные системы управления

Котлы на твердом топливе

Котлы на твердом топливе: уголь


Чертежи твердого топлива в плане


Котлы на твердом топливе: дерево


Котлы на твердом топливе: ТЭЦ


Hurst Boiler & Welding Co, Inc.

100 Boilermaker Lane
Кулидж, GA 31738-3765

Местный тел .: 229-346-3545

© 2021 г. Hurst Boiler & Welding Co, Inc. Все права защищены.

Дровяные котлы Eco Angus


-Это один из наших топовых дровяных котлов с газификацией древесины
-Полная сертификация MCS и Hetas
- Котлы, одобренные RHI, поэтому они соответствуют требованиям котлов, сертифицированных RHI
-Показано на чистую тепловую эффективность 92%
-Бревна длиной от 500 мм до 1000 мм и диаметром до 10 дюймов в зависимости от размера котла
-Подходит для открытой вентилируемой или находящейся под давлением системы -6 мм внутренняя оболочка для длительного срока службы
-Минимальный выход золы
-Необходимо установить аккумуляторный бак соответствующего размера (соотношение мощности 50: 1 к литрам теплового накопителя) и терморегулятор Laddomat для обеспечения максимальной эффективности котла
-Механическая ручка для очистки теплообменника
-Петли на дверях регулируются по вертикали
-Модуляция вентилятора регулируется для максимальной эффективности сжигания
- Первичные и вторичные вентиляционные отверстия регулируются для оптимизации эффективности горения
-Пульт дистанционного управления с 15-метровым проводом, как дополнительный, может быть установлен на панель управления
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали соответствующего размера (одностенный дымоход не подходит)



-Это наша лучшая линейка котлов
с ​​газификацией древесины. -Полная сертификация MCS и Hetas
- Котлы, одобренные RHI, поэтому они соответствуют требованиям котлов, сертифицированных RHI
-Показано на чистую тепловую эффективность 92%
-Бревна длиной от 500 мм до 1000 мм и диаметром до 10 дюймов в зависимости от размера котла
-Подходит для открытой вентилируемой или находящейся под давлением системы
-8 мм внутренняя оболочка для увеличения срока службы
-Минимальный выход золы
-Должен быть установлен с аккумуляторным баком соответствующего размера (соотношение мощности 50: 1 к литрам теплового накопителя) и терморегулятором Laddomat для обеспечения максимальной эффективности котла
-Силиконовый трос из стекловолокна на дверце загрузочной камеры для герметичного уплотнения
-Новый механизм блокировки дверной ручки для надежного уплотнения загрузочной камеры с минимальными усилиями
-Абсорбирующая лента для переноса любой дымоудаления из загрузочной камеры сбоку от котла
-Подключения для охлаждающего змеевика в задней части котла для простоты установки в ограниченном пространстве
-Механическая ручка для очистки теплообменника
-Петли на дверях регулируются по вертикали или горизонтали
-Модуляция вентилятора регулируется для максимальной эффективности сжигания
- Первичные и вторичные вентиляционные отверстия регулируются для оптимизации эффективности горения
-Специально разработанный огнеупорный кирпич с гарантией 1 год.Он изготовлен из огнеупорного бетона на основе глинозема и кремнезема высокого качества, устойчивого к температуре 1350 градусов Цельсия и улучшает прохождение дымовых газов через камеру сгорания.
-Крышка панели управления откидная
-Пульт дистанционного управления с 15-метровым проводом, как дополнительный, может быть установлен на панель управления
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали соответствующего размера (одностенный дымоход не подходит)
-Обжигает древесину, уголь, кокс и торф -Номинальная тепловая эффективность 75%
-Бревна длиной от 245 мм до 545 мм и диаметром до 6 дюймов в зависимости от мощности котла
в кВт. -Большая камера сгорания с большим отверстием для легкой загрузки топлива
-Высокая производительность сгорания
-Контроль первичного воздушного потока
-Контроль вторичного воздушного потока
-Контроль тяги дымохода
-Типичное время горения 4 часа при полной загрузке выдержанной древесины
-Индикатор давления и температуры
-Проверено на 4.0 бар
-Подходит как для открытых, так и для напорных систем
-Поставляется с собственной зольной ямой и инструментами для чистки
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали соответствующего размера (одностенный дымоход не подходит)
-Обжигает древесину, уголь, кокс и торф -Номинальная тепловая эффективность 75%
-Бревна длиной от 335 мм до 935 мм и диаметром до 6 дюймов в зависимости от мощности котла
кВт. -Большая камера сгорания с большим отверстием для легкой загрузки топлива
-Высокая производительность сгорания
-Контроль первичного воздушного потока
-Контроль вторичного воздушного потока
-Контроль тяги дымохода
-Типичное время горения 4 часа при полной загрузке выдержанной древесины
-Индикатор давления и температуры
-Проверено на 4.0 бар
-Подходит как для открытых, так и для напорных систем
-Поставляется с собственной зольной ямой и инструментами для чистки
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали соответствующего размера (одностенный дымоход не подходит)


- Котел на пеллетах Angus Orligno 400 - один из самых высокоэффективных котлов на пеллетах.
-Полная сертификация MCS и Hetas
-Есть 2 выхода в этом диапазоне 16 кВт и 30 кВт.
- Мощность 16 кВт составляет от 3,9 до 16,0 кВт с общим тепловым КПД 89,4%
- Мощность 30 кВт составляет 7,8-30,0 кВт с общим тепловым КПД 91,8%
-Бойлеры идеально подходят для обеспечения всех ваших потребностей в центральном отоплении и ГВС.
-Они могут принимать гранулы от 6-8мм и длиной 10-50мм.
-Бойлеры могут обогреть хорошо изолированную недвижимость до 300м2.
-На котел дается гарантия на герметичность 5 лет.
-Пеллеты сгорают автоматически.
- Пеллетный котел имеет минимальный выход золы.
- Пеллетный котел Angus Orligno 400 может быть включен непосредственно в любую систему отопления.
-По желанию заказчика котел может быть подключен к накопительному баку на 500 литров.
-Это помогает сократить время цикла котла, что увеличивает эффективность и увеличивает срок службы самого котла.
-Это также дает клиенту мгновенную резервную копию 500 л в качестве теплового буфера на случай холодных месяцев.
- Вместительный бункер - 450 литров, что обеспечивает долгое время горения без необходимости перезагружать.
-Это может быть 2 дня при максимальной производительности, 5 дней при средней производительности и 7 дней при номинальной производительности.
-Эффективная конструкция системы подачи обеспечивает правильный процесс горения, предотвращает засорение подачи топлива, предотвращает засорение топки, обратное пламя в контейнер и продувку.
-Подходит для открытой вентилируемой системы или системы под давлением
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали соответствующего размера (одностенный дымоход не подходит)

-Это наш топовый котел на древесных гранулах
-Полная сертификация MCS и Hetas
- Котлы, одобренные RHI, поэтому они соответствуют требованиям котлов, сертифицированных RHI
-Сжигает пеллеты 6-8мм Диаметр 10-50мм Длинные
-Показано на чистую тепловую эффективность 92%
-255-литровый контейнер для длительного горения без дополнительной загрузки
-Самозажигание
-Большая камера сгорания с большим отверстием для легкой загрузки топлива
-Котел оснащен микропроцессорным контроллером для обеспечения эффективности сжигания топлива и управления многочисленными функциями безопасности
-170 часов работы на средней мощности
-93 часа работы на средней мощности
-46 часов работы на максимальной мощности
-Эффективная конструкция системы подачи обеспечивает правильный процесс горения, предотвращает засорение подачи топлива, предотвращает засорение топки, обратное возгорание контейнера и продувку.
-Подходит для открытой вентилируемой системы или системы под давлением
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали соответствующего размера (одностенный дымоход не подходит)



- Как правило, на 20-35% тяжелее, чем другие в этом диапазоне, поскольку они изготовлены из более толстой листовой стали для повышения износостойкости / ожидаемого срока службы (наш котел имеет внутреннюю часть 6 мм и внешнюю 4 мм, а не 5 мм внутреннюю и 3 мм внешнюю листовую сталь). .
- Они имеют один из самых высоких показателей теплового КПД (92% вместо стандартного 85%) для нагнетателя горячего воздуха, что обеспечивает более длительный цикл горения и снижает расход древесного топлива.
- Больший объем камеры сгорания по сравнению с другими в этом диапазоне, что позволяет использовать большую древесную топливную нагрузку.
- Бревна большей длины от 500 мм для 18 кВт до 1000 мм для 80 кВт.
- Возможность сжигать все виды древесины и обрабатывать бревна диаметром до 10 дюймов.
-Стекловолоконный трос на дверце загрузочной камеры для герметичного уплотнения
-Новый механизм дверной ручки для плотного прилегания дверцы загрузочной камеры и камеры сгорания с минимальным усилием при закрытии
-Модуляция вентилятора регулируется для максимальной эффективности сжигания
- Первичные и вторичные вентиляционные отверстия регулируются для оптимизации эффективности горения
карта сайта

Дровяные печи и котлы на открытом воздухе с принудительной подачей воздуха

Уличные дровяные печи, не требующие воды:

Hypro Therm сделала это снова! Опираясь на свой многолетний опыт, они разработали НАРУЖНУЮ ДЕРЕВЯННУЮ ПЕЧЬ, не нуждающуюся в воде!

Поставляется в комплекте с нагнетательным вентилятором и автоматической заслонкой, а также полноразмерным печным вентилятором с короткозамкнутым ротором (1500 или 2000 кубических футов в минуту)

- ИДЕАЛЬНО для дома или магазина без существующей системы отопления! Нет воздуховодов? Нет радиаторов? Нет бойлера? Без проблем!!

- Отлично подходит для тех, у кого коттеджи или дома остались без присмотра.

- Используйте встроенный печной вентилятор вместо воздухообрабатывающего устройства или используйте имеющуюся у вас печь!

- Прежде чем тратить тысячи на печь для гаража или корабля и еще много тысяч на топливо - выберите ThermoWind практически БЕСПЛАТНО!

- Устраните угрозу возгорания, разместив печь подальше от дома, как и в случае с нашей уличной водяной печью на дровах (часто называемой «бойлером»).

- Запрещается приносить в дом дрова, жуков, кору и хлам.

- ДЫМА в доме тоже НЕТ!

Вы можете использовать ThermoWind только в том случае, если внутри у вас есть внешняя дровяная печь с принудительной подачей воздуха, потому что необходимы воздуховоды, поэтому можно использовать электрическую, газовую, масляную, пропановую печь и т.

Подключение котлов или систем водяного теплого пола невозможно. Однако вы можете добавить воздуховод к любому зданию (или даже не использовать воздуховод) для обогрева здания.

Мы даже можем помочь вам, если у вас сейчас нет системы отопления!

В случае перебоя в электроснабжении у вас все еще может быть хороший дом с предупреждением, когда всем остальным холодно !!

ТОЛЬКО в случае сбоя электропитания и если вам нужно тепло, требуется генератор мощностью 2000 Вт для модели ThermoWind 1000
(всего 200 долларов в Wal-Mart)
или стандартный портативный генератор мощностью 4000 Вт для модели ThermoWind 2000, (потому что от пусковой мощности, которую потребляют двигатели), с достаточным количеством энергии, оставленным для освещения и т. д.

Эта печь может выходить на улицу, и ее не нужно привинчивать к дому или заходить в подвал, как любая другая модель!

Тепло подается в ваш дом по изолированным трубам диаметром 12 дюймов, проложенным под землей, или вы можете использовать обычные и менее дорогие обычные воздуховоды, которые вы можете изолировать самостоятельно.

Согласно UL (Underwriters Laboratories) наша печь должна находиться на расстоянии 5 футов от легковоспламеняющихся материалов. Обычно блоки ThermoWind не могут находиться на расстоянии более 15 футов от вашего дома из-за потерь температуры и воздушного потока, но ни в коем случае не могут находиться на расстоянии более 30 футов от существующих воздуховодов
.

Для установки вам потребуются только воздуховоды, термостат, провод и силовой провод.

Больше не беспокойтесь о замерзшей воде!

БЕЗ ХИМИКАТОВ или ежегодных анализов воды! Никаких насосов!

Также идеально подходит для людей, у которых часто случаются перебои в электроснабжении (вам понадобится генератор, чтобы получить тепло, но можно не беспокоиться о замерзшей воде и т. Д.)

Изолированная подземная труба - канал!

СЕЙЧАС нет необходимости размещать уличную дровяную печь с приточным воздухом рядом с домом или в подвале с помощью нашей революционной изолированной подземной трубы! (не входит в комплект)

Эти воздуховоды / воздуховоды имеют диаметр всего 12 дюймов, поэтому стандартная обратная лопата с ковшом 24 дюйма может легко вырыть траншею, чтобы трубы уложились рядом.

Круглый воздуховод 12 ″ эквивалентен воздуховоду 8 ″ X 15 ″ или 10 ″ X 12 ″, и вы получите тот же воздушный поток 2000 кубических футов в минуту.

Размер 8 ″ X 12 ″ или 10 ″ X 10 ″ дает максимум 1500 кубических футов в минуту.

Мы единственный производитель, который этим занимается!

Воздухо- и водонепроницаемые стены из пенопласта на подземной трубе.

Простота установки

Вам понадобятся только воздуховоды, термостат, провод термостата и силовой провод.

Тихие и эффективные воздуховоды БЕЗ ПВХ

Если у вас есть какие-либо вопросы о нашей дешевой уличной дровяной печи с принудительной подачей воздуха, позвоните в нашу национальную команду продаж по телефону (800) 780-4302

F5200 Гибридная каталитическая дровяная печь

Очень большая гибридная каталитическая дровяная печь

Дровяная печь F5200 позволяет загрузить впечатляющие 90 фунтов топлива.Его чистый, классический дизайн создает идеальный фон для широкой литой двери, открывая вам большой вид на огонь, от которого у вас захватывает дух!

Гибридная отдельно стоящая дровяная печь Regency Pro-Series F5200 очень большого размера - одна из оригинальных печей Regency, в которых используется технология тройного горения Eco-Boost. Когда термометр, входящий в комплект поставки, входит в «Активный» диапазон, используйте байпасный регулятор для включения катализатора; и наблюдайте, как ваш огонь горит дольше и стабильнее, оставаясь при этом экологически чистым.

Открытие двери на 170 градусов позволяет загружать до 90 фунтов. 22-дюймовых бревен (спереди назад и из стороны в сторону) за один раз, а незаметный выступ из ясеня поможет содержать пол перед вашей новой печью в чистоте. Вы сможете установить это устройство в любом месте вашего дома, используя задний теплоотражатель (входит в комплект), чтобы обеспечить минимальные зазоры в отрасли.

Основные характеристики дровяной печи

F5200:

  • Загрузите древесину спереди назад или из стороны в сторону
  • Большая смотровая площадка с теплоизлучающим керамическим стеклом
  • Литые петли для тяжелых условий эксплуатации, которые никогда не сгибаются и не ломаются
  • Цельный регулируемый кулачковый замок из кованой стали обеспечивает надежное уплотнение двери со временем
  • Передний регулятор подачи воздуха и боковой каталитический байпас
  • Легко читаемый каталитический термометр помогает вашей печи достичь максимального времени горения и эффективности
  • Высокопроизводительная топка, облицованная кирпичом, отражает тепло
  • Незаметная занавеска для мойки стекла сохраняет стекло чистым
  • Сварная кромка из золы никогда не согнется и не сломается
  • Задний тепловой дефлектор, позволяющий уменьшить зазоры
  • Мобильный дом и ниша одобрены
  • Дверца, открывающаяся на 170 ° для облегчения загрузки
  • Для тяжелых условий эксплуатации 3/16 дюйматопка из стали
  • Технология тройного ожога создает более длительные и полные ожоги
  • Поддерживается самой полной в отрасли ограниченной пожизненной гарантией
  • 10 лет, 100% покрытие на оригинальном катализаторе

Слишком много дров в вашей печи? - OutdoorBoiler.com

Вы считаете, что сжигаете слишком много дров в своей уличной печи? Если так, давайте поговорим об этом минутку.

Высокий расход древесины может быть вызван рядом факторов.Я расскажу здесь о некоторых наиболее распространенных причинах высокого расхода древесины, многие из которых легко устранить.

Во-первых, имейте в виду, что древесина содержит энергию в виде БТЕ. Ваша печь преобразует эту тепловую энергию в БТЕ из одной формы (дрова) в другую (горячая вода), поэтому тепло можно использовать в вашем доме или здании. Если ваша печь потребляет дрова, эти БТЕ куда-то уходят. Если вы думаете, что сжигаете слишком много древесины, тогда вам захочется ответить на вопрос: «Куда делись эти БТЕ?» Вы хотите, чтобы эта тепловая энергия поступала в ваш дом, а не куда-то еще! Давайте посмотрим на некоторых распространенных виновников:

  1. Большой виновник сжигания слишком большого количества древесины заключается в следующем: древесина не была должным образом выдержана.Если ваша древесина не выдержана должным образом, технически вы сжигаете почти 40% своей кучи просто для того, чтобы сжечь влагу в древесине! Тот факт, что ваша древесина была спилена 1 год назад, не означает, что она была правильно выдержана; Другими словами, древесина, которую рубили в течение долгого времени, не означает, что она достаточно сухая, чтобы гореть. Условия должны быть подходящими. В моем магазине есть древесина, которую распилили 18-24 месяца назад, я расколол ее на прошлой неделе, и влажность древесины все еще составляет 42%! Ознакомьтесь с этим сообщением в блоге о содержании BTU различных видов дров.

Для газификационных печей и высокоэффективных уличных котлов древесина твердых пород должна быть выдержана в течение не менее 12-24 месяцев, чтобы довести ее до уровня влажности, необходимого для правильной работы. Другими словами, к осени каждого года вы должны приправлять дрова для зимнего сезона горения, который начинается через год с этого времени.

  1. Так что же такого особенного в закаленных дровах? Почему это так важно? Представьте свою деревянную кучу и подумайте о работе и / или затратах, которые вы понесли, чтобы купить, перетащить, разрезать, расколоть, сложить и накрыть эту деревянную кучу.А теперь представьте, что кто-то приходит посреди ночи и крадет 40 процентов вашей кучи дров. Не очень хорошая мысль. Когда вы сжигаете зеленую необработанную древесину, вы теряете до 40 процентов теплотворной способности вашей древесины, чтобы сжечь влагу в древесине. Куда делись эти БТЕ? Они выходят из печи в виде пара или создают в печи конденсат! Но только подумайте об огромных отходах! Лично мне не нравится идея тратить впустую 40 процентов моей кучи дров только потому, что я не планировал наперед.
  1. Сжигание древесины, не выдержанной должным образом, также может повлиять на правильную работу вашей печи. Большинство производителей печей проектируют свои изделия для сжигания закаленных дров, поэтому каждый раз, когда вы сжигаете в своей топке плохо приправленные дрова, это похоже на вождение автомобиля с водой в бензобаке.

Если ваша древесина не выдержана должным образом, внутри вашего котла может быть толстый слой креозота. Вы должны удалить эти слои креозота, бросая креозотовую палочку в топку один раз в неделю.Приобретите креозотовые палочки ЗДЕСЬ.

  1. Следующий виновник - изоляция вашей печи. Если тепло выходит из печи, вы почувствуете тепло, если дотронетесь до кожи или свода печи. Конечно, дымоход и дверная рама будут слишком горячими, но эти места не будут изолированы производителем. Все остальные части печи должны быть изолированы, чтобы тепловая энергия не терялась в атмосферу. На свежем воздухе будет поглощаться бесконечное количество тепла, поэтому убедитесь, что ваша изоляция высокого качества и все на месте.Мы рекомендуем печи с лучшей изоляцией в мире - мы рекомендуем только высококачественную изоляцию R-30… лучшую в отрасли.
  1. Затем проверьте подземную трубу на предмет паразитных потерь тепла. Возможно, вы захотите выполнить тест «Дельта-Т», который представляет собой просто измерение того, сколько тепла теряется в ваших подземных трубопроводах. Инструкции по тесту Delta-T прилагаются ниже. Опять же, OutdoorBoiler.com продает подземные трубы только самого высокого качества - и по цене менее половины стоимости многих труб более низкого качества конкурентов.Убедитесь, что ваша подземная труба имеет тяжелую внешнюю оболочку (но не слишком тяжелую, чтобы не растрескаться!), Тройную изоляцию и настоящий барьер излучения.
  1. Если ваш тест Delta-T показывает, что вы теряете значительное количество тепла, вы должны следовать инструкциям Delta-T по поиску источника тепловых потерь. К ним относятся следующие:
    1. Неизолированная труба в задней части печи
    2. Неизолированная труба в других холодных зонах - неотапливаемых подвалах, подвальных помещениях и т. Д.
    3. Вода в подземном водопроводе
  1. Если ваш тест Delta-T показывает только нормальные минимальные тепловые потери, но вы по-прежнему сжигаете больше дров, чем вы считаете необходимым, рассмотрите следующие другие возможные причины. Продолжим:
  1. Уход за золой - Если уровень золы в вашей печи слишком высок, это снижает эффективность вашей печи, и слишком много тепла просто уходит в дымоход. Как всегда, следуйте надлежащим процедурам технического обслуживания, изложенным в руководстве пользователя, и надлежащим образом обслуживайте печь.OutdoorBoiler.com рекомендует владельцам печей не допускать, чтобы уровень их золы поднимался выше нижней дверной коробки. Разумно позволять золе находиться на дне топки только примерно на один дюйм. Кроме того, ВСЕ золу и угли необходимо удалять не реже одного раза в месяц, а внутреннюю часть топки полностью вычищать.
  1. Еще одно слово об уходе за золой - зола в ее сухом порошкообразном состоянии безвредна, но если она накапливается и становится слишком густой, она впитывает часть влаги из дерева и образует кислотную пасту, которая разъедает вашу сталь.Не позволяйте этому случиться.
  1. Правильная чистка - Все наружные печи требуют некоторой чистки. Обязательно следуйте инструкциям производителя по правильной очистке, чтобы ваша печь работала с идеальной эффективностью. Однажды я посетил дом клиента, который жаловался, что его газификационная печь не работает. Я посмотрел на его теплообменные трубки, и они были почти полностью заполнены креозотом! Неудивительно, что его печь не работала.Я спросил его, когда в последний раз он чистил трубки, и он сказал, что НИКОГДА не чистил трубки. Он сжигал слишком много дров, потому что его печь не могла выйти из первой передачи.

Для получения дополнительных сведений о правильном использовании инструментов для очистки щелкните ЗДЕСЬ.

  1. Рабочая температура - это ОЧЕНЬ важно. НИКОГДА не используйте котел при температуре ниже 140 градусов. Ни один котел (независимо от марки) не может работать при температуре ниже 140 градусов - единственное исключение - во время «Пуска», но это разрешается только ОДИН РАЗ В ГОД осенью.Причина этого в том, что древесина содержит влагу - много влаги! Когда температура воды в котле ниже 140 градусов, влага в древесине конденсируется на внутренних стенках и трубах котла, что превращается в большие объемы креозота. Этот креозот закупоривает воздушные трубки, и это ПРЕДУПРЕЖДАЕТ нормальный поток воздуха. Когда это произойдет, вы не получите достаточно тепла от печи, и тогда, независимо от качества вашей древесины, вы не сможете получить хороший горячий ожог, потому что воздух не может проходить через трубы котла!

Важно отметить, что когда температура котловой воды находится в нормальном рабочем диапазоне температур от 172 до 182 градусов, вся сгоревшая влага из древесины будет БЕЗОПАСНО ВЫХОДИТ ИЗ КОТЛА В КАЧЕСТВЕ ПАРА.Но опять же, когда температура котловой воды ниже 140 градусов, эта влага конденсируется на стенках и трубках котла. Вы заметите, что во время осеннего «пуска» часть воды вытечет из задней части верхней задней дверцы печи.

Эти капли воды прекратятся, когда температура бойлера достигнет 140 градусов, а оставшаяся конденсировавшаяся влага высохнет безвредно во время этого ежегодного «запуска». Обратите внимание, что некоторые клиенты сэкономят немного сгоревших древесных углей прошлой зимы, чтобы использовать их для запуска осенью.Вода из таких углей уже выжжена, поэтому количество потенциального креозота значительно снижается. Затем, когда температура котловой воды поднимется выше 140 градусов, добавляют выдержанную древесину.

У нас есть забавное видео по теме, которое вы можете посмотреть по этой ссылке: Frozen? 3 причины держать температуру печи выше 140 градусов.

Если ваш контроллер Aquastat не работает должным образом, его необходимо заменить. Позвоните в нашу службу технической поддержки для правильной диагностики и нажмите ЗДЕСЬ, чтобы получить запасные части.

Если у вас есть печь модели GX, вы должны иметь комплект термостатического клапана нагрузки («комплект TLV»), установленный на вашей наружной бойлерной системе. Чаще всего его устанавливают внутри дома, и он предотвращает падение температуры бойлера до опасного уровня за счет обхода домашних теплообменников, когда температура водяной рубашки становится слишком низкой. Без комплекта TLV ваш наружный бойлер не будет работать должным образом. Каждый раз, когда мы получаем звонки от владельцев GX, которые не установили комплект TLV, их опыт владения печью довольно неприятен, поэтому не подвергайте себя этому и убедитесь, что комплект TLV установлен.Более подробная информация доступна ЗДЕСЬ.

  1. Уровень - Убедитесь, что ваша печь находится на уровне. Производители печей проектируют свою продукцию так, чтобы она идеально работала в ровном положении.
  1. Температура воды должна оставаться в установленном диапазоне от 172 до 182 (от 160 до 180 для моделей Hawken HE-1100 и HE-2100). В противном случае это создаст серьезные проблемы. Если ваша тепловая нагрузка потребляет больше тепла, чем номинальная мощность, ваши рабочие температуры упадут ниже рекомендуемого диапазона температур, и это приведет к снижению эффективности печи и, соответственно, сжиганию дров больше, чем необходимо.

Если вы эксплуатируете свою печь при температурах ниже указанного диапазона, вот несколько возможных причин:

    1. Ваша древесина не выдержана должным образом, поэтому у котла никогда не будет шансов с самого начала. Для всех газификаторов требуется правильно выдержанная древесина.
    2. Котел необходимо чистить каждые две недели. Независимо от того, насколько сухая и выдержанная ваша древесина, все газификаторы требуют такой очистки раз в две недели. Советы о том, как правильно чистить GX10, можно найти в этом забавном видео: Минди чистит печь в пятках !!!.Если ваш котел не чистится регулярно или пропускается ЛЮБОЙ из шагов по очистке, трубы забиваются, и вы также не добьетесь надлежащего сгорания. Это приведет к тому, что котел будет работать при температуре ниже 140 градусов, и проблемы, которые это вызовет, приведут к тому, что станет самоисполняющимся пророчеством!
    3. Если ваш котел слишком мал для ваших требований к отоплению, то вполне вероятно, что для его заполнения потребуется дрова чаще, чем вам нужно. Это может привести к нехватке топлива, температура котла упадет ниже 140 градусов и, опять же, к проблемам, которые это вызывает.
    4. Если в вашей печи когда-либо заканчиваются дрова, вы должны запланировать более частую загрузку.
    5. Другие факторы, влияющие на воздушный поток, также могут быть виноваты, но обычно они не приводят к сжиганию слишком большого количества дров. Тем не менее, я их упомяну: вентилятор может быть неисправен. Это можно оценить, просто понаблюдав за вентилятором и почувствовав поток воздуха. Также может выйти из строя соленоид, поднимающий пластину демпфера. Проверьте это, включив переключатель нагнетательного вентилятора на передней части печи, и вы должны услышать щелчок.Выключите его и услышите аналогичный звук. В противном случае снимите вентилятор для визуального осмотра. Вентилятор легко снимается с помощью зажима на правой стороне блока вентилятора - снимайте его медленно и обратите внимание на прорези слева, в которые входит крышка вентилятора. (Для моделей Hawken HE-1100 и HE-2100 блок вентилятора и соленоид / демпфер расположены внутри коробки на передней двери.)
  1. Естественно, вам нужно будет следовать всем остальным инструкциям в руководстве пользователя, включая поддержание печи полной воды и, как всегда, убедитесь, что вы соблюдаете надлежащие процедуры очистки воды - добавляйте очистку воды каждый год и отправляйте образец воды в лабораторию Hawken для бесплатного тестирования воды, чтобы гарантировать, что ваша гарантия остается в силе!
  2. Последняя мысль: если ваша печь модели HE имеет тяговый стержень, нормальное рабочее положение этого стержня выдвигается.Если вы включаете котел с выдвинутым котлом или если пластина отсоединилась от тяги, большая часть тепла, генерируемого в вашей топке, будет слишком быстро уходить в дымоход, и вы потратите дрова.
  3. Аналогично печи модели GX, убедитесь, что в верхней задней камере печи работает только с воздушным дефлектором в правильном положении с левой стороны. Этот воздушный дефлектор предназначен для удержания диска с катализатором, но также выполняет важную функцию по поддержанию правильного пути воздушного потока и защите окружающей стали.Без этого дефлектора вы потратите древесину и, возможно, повредите сталь, окружающую камеру.

Надеюсь, это было полезно! Мы обещаем, что если вы будете следовать этим инструкциям, вы сможете сжигать дрова, не тратя впустую фактическую мощность горения!

С уважением,

Команда поддержки Hawken

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
