Печь Булерьян с водяным контуром для отопления дома

19.05.201625.05.2019 Юлия3385 Views 0 Comments Водяной контур, Для дачи, Для дома, Металлическая, Отопительная

Наряду с массой достоинств, конвекционное оборудование имеет единственный существенный недостаток: перегородки в помещениях, без которых не обходится ни одно жилище, значительно снижают эффективность его работы. Повысить КПД можно лишь в том случае, если будет происходить нагрев не воздуха, а теплоносителя, как это воплощено в печи «Булерьян».

Содержание

• 1 Функциональные особенности
• 2 Особенности установки печи «Булерьян» с водяным контуром
• 3 Достоинства и важные моменты
• 4 Монтаж отопительной печи «Булерьян» с водяным контуром своими руками

Функциональные особенности

Отопительное устройство с водяным контуром работает по принципу конвекции, но с одним существенным дополнением: вместо воздуха используется жидкий теплоноситель. Это позволяет избежать проникновения кислорода через перегородки. Эффективность такого оборудования очевидна благодаря следующим особенностям:

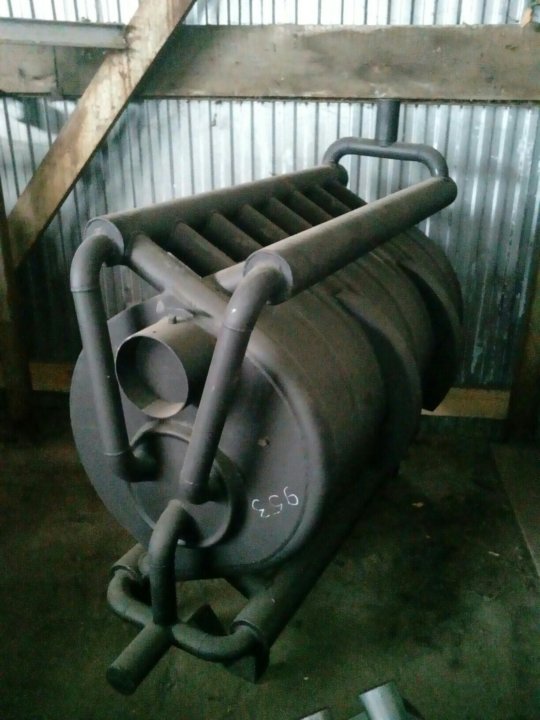

1. Внутри кожуха находится топочная камера, которую плотно облегают трубы с жидкостью. За счет такого прилегания тепло передается намного быстрее. Количество металлопрокатных изделий может варьироваться от 6 до 12 штук.

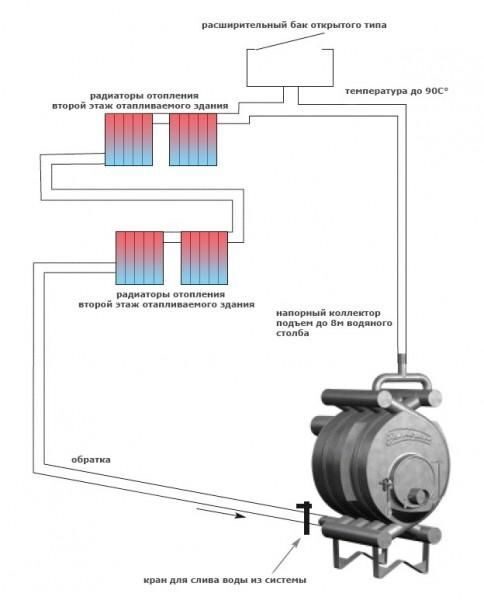

2. Необходимое давление в системе обеспечивает специальный напорный коллектор, поднимающий теплоноситель на высоту до 8 м.
3. Естественная циркуляция в отопительной системе обеспечивается за счет нагрева жидкого вещества, применяемого для передачи энергии.
4. Принцип работы печи заключается в подъеме теплоносителя на максимальную высоту, а затем в его распределении по батареям. Далее происходит возврат жидкого вещества, применяемого для передачи тепловой энергии, в печь по обратке.

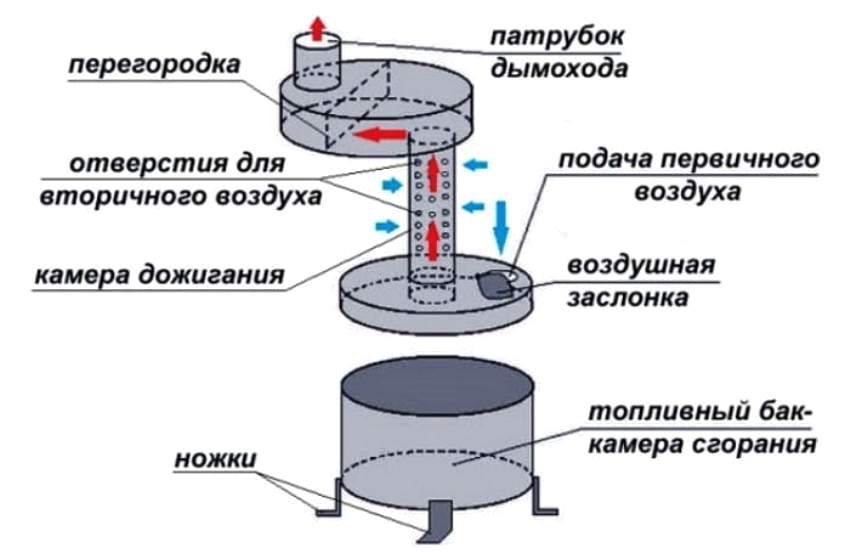

5. Увеличение производительности устройства и снижение расхода топлива достигаются за счет используемого процесса газогенерации. После сжигания дров образующийся газ дожигается в отдельной камере.
6. Кран для слива устанавливается на обратке. В этом месте также монтируется циркулярное оборудование, которое может значительно повысить эффективность всей системы.

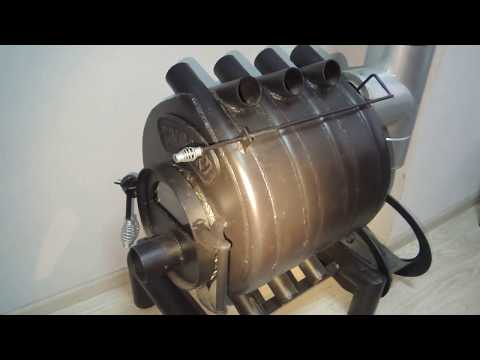

Особенности установки печи «Булерьян» с водяным контуром

Монтаж подобного оборудования не отличается особой сложностью, если знать технологию и пользоваться правильными материалами и инструментами.

Сначала необходимо определиться с месторасположением печи. Ее установка может быть произведена в любой части системы с учетом всех правил пожарной безопасности. Главными требованиями являются соблюдение расстояния до стен и их подготовка. Минимальный промежуток от печи «Бренеран» с водяным контуром к боковой конструкции составляет 0,5 м. Что касается самой стены, то она обязательно должна быть покрыта специальными огнеупорными материалами, причем не только по контуру печи, но и выходя за ее пределы примерно на один метр.

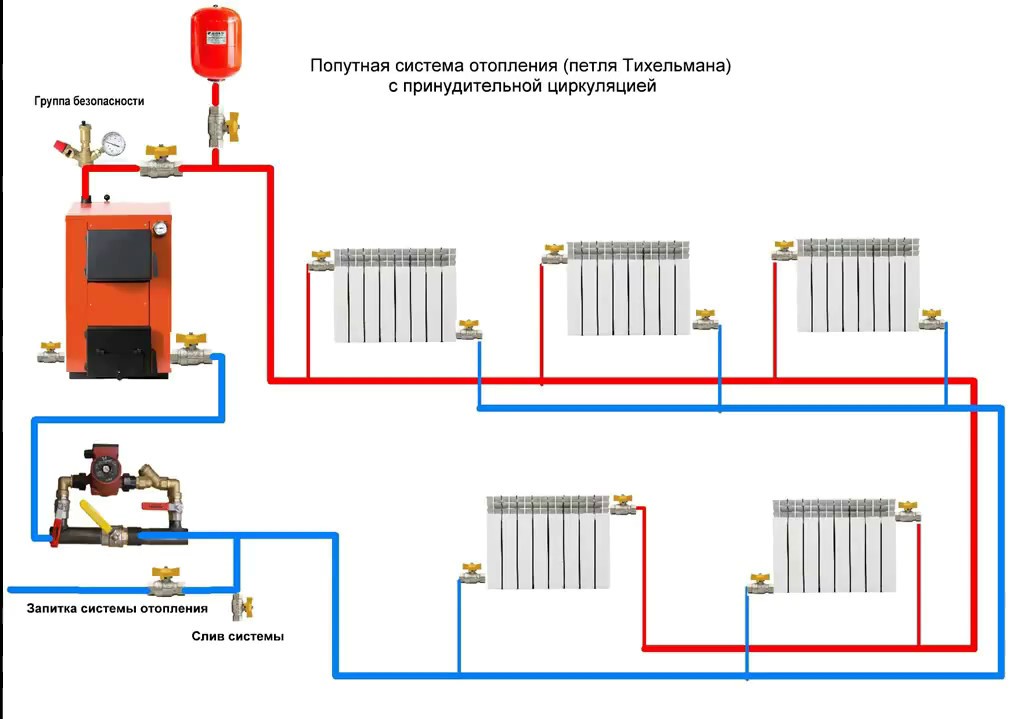

При подключении агрегата «Булерьян» с водяным контуром к системе отопления рекомендовано использовать армированные трубы. Во-первых, они специально предназначены для этого, а во-вторых, подобные изделия не подвергаются деформации вследствие длительного воздействия горячей жидкости.

После того как вся система будет завязана, необходимо провести ее опрессовку и заполнить водой. Важно некоторое время после запуска системы отопления следить за работой печи. Только правильно установленное устройство с соблюдением всех технических условий способно функционировать бесперебойно.

Вам также будет интересна статья Устройство отопительной печи Булерьян, в которой вы найдете ответы на все вопросы, касающиеся данного отопительного агрегата. А также ознакомьтесь со статьей Отопительная печь Булерьян своими руками, которая изготавливается без водяного контура.

Достоинства и важные моменты

Устройства «Булерьян» имеют различные конфигурации и размеры, позволяющие отапливать помещения объемом до 1100 куб. м. Подобрать подходящую модель не составит труда. Использование этого оборудования для отопления дома во многом целесообразно, что подтверждается следующими характеристиками:

1. Безопасность. Подобная отопительная печь не разогревается до накала металла и не выжигает кислорода.
2. Тепло распределяется равномерно по всему жилищу.
3. Скорость отопления. Печь «Булерьян» любой конфигурации способна прогреть даже большое помещение довольно быстро.
4. Оборудование функционирует автономно на горючем, не зависит от газа и электричества.
5. Одна загрузка топлива может обеспечить работу печи в течение 8-12 часов без дополнительной закладки горючего.
6. Простота обслуживания.
7. Процессом отопления можно управлять.
8. Дожиг газа в отдельной камере обеспечивает КПД 85%.

Среди важных моментов, о которых не стоит забывать в процессе эксплуатации агрегата «Булерьян» с водяным контуром, отмечают следующее:

1. Дрова для печи должны быть хорошо просушены. Рекомендуется использовать породы древесины, которые не выделяют смол.
2. Во второй топочной камере газы сгорают не полностью.
3. При оборудовании дымохода необходимо произвести качественное утепление трубы, иначе может образоваться конденсат, способствующий снижению теплоотдачи.
4. Расстояние между печью и стенами должно составлять не менее полуметра для выполнения требований пожарной безопасности. Это является довольно серьезной проблемой для домов небольшой площади. Частично решить этот вопрос позволяет обшивка стен, рядом с которыми находится установка, металлом с применением базальтового утеплителя. Сначала боковая конструкция обшивается утепляющим материалом, затем происходит крепление листов металла. Это не только обеспечит пожаробезопасность помещения, но и усилит эффект теплоотдачи. В таком случае максимально допустимое расстояние равняется 20 см.
5. Пыль и грязь – это еще одна немаловажная проблема подобных печей. Мелкие частицы, попадающие в трубы, выжигаются высокой температурой, вследствие чего возникает неприятный запах. Грязь, притягиваемая положительными ионами, которые образуются возле печи, разносится по комнатам, попадая в организм человека. Это способствует распространению различных вирусных заболеваний. В домах, отапливаемых такими печами, необходимо чаще делать влажную уборку, а также обеспечить хорошую вентиляцию.

Возможно, банная печка такой модели будет идеальным отопительным устройством в вашей парной, поэтому ознакомьтесь со статьей Банные печи Булерьян (Бренеран).

При выборе отопительного устройства «Булерьян» с водяным контуром стоит обратить внимание не только на его конфигурацию, но и на материал изготовления дверцы. Она может быть сделана как из металла, так и из стекла. Конечно, последний вариант смотрится довольно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через такую дверцу и виден процесс топки, то только в первые минуты, когда происходит розжиг дров. К тому же стеклянная створка значительно увеличивает стоимость всей конструкции.

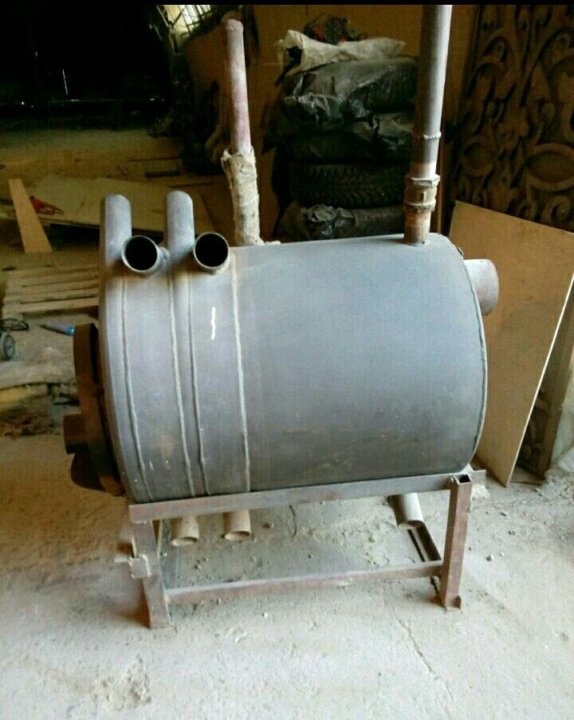

Монтаж отопительной печи «Булерьян» с водяным контуром своими руками

Многие задаются вопросом о том, реально ли сделать такую установку самостоятельно и сэкономит ли это денежные средства.

Подобную печь соорудить несложно, ведь никаких специальных навыков не потребуется. Для этого необходимо запастись определенными материалами и инструменты. При отсутствии какого-либо прибора его можно взять напрокат в любой ремонтной мастерской.

Материалы, необходимые для изготовления печи:

• трубы диаметром 5-6 мм;
• листовой прокат толщиной 2,5 мм и больше;
• газовый баллон;
• сварочный аппарат;
• углошлифовальная машина;
• болгарка;
• трубогиб;
• ножницы по металлу, электроды.

Печь сооружается по заранее подготовленному чертежу. За основу можно взять план небольшой печки для хозяйственного блока и подогнать под нужные размеры.

Перед работой важно потренироваться сваривать швы: они должны быть прочными. От их герметичности зависит безопасность всей системы.

Далее необходимо произвести подготовку частей печи. Для этого потребуется восемь кусков труб (воздуховодов) разной длиной – от 1 до 1,5 м. Из листов металла необходимо вырезать широкие полосы с полукружными концами. Все эти детали гнутся под углом примерно 80 градусов.

Передняя и задняя стенки конструкции изготавливаются аналогично друг другу. Сначала рисуется шаблон, затем по нему из листового металла выкраивается деталь. На передней стенке вырезается загрузочное окно, смещенное чуть ниже по центру. После этого навариваются полосы металла по всему диаметру окна, причем с внешней стороны. Что касается задней стенки, то в верхней части вырезается отверстие в соответствии с размерами патрубка. В полученный проем монтируется Т-образная труба с клапаном, которая затем сваривается с корпусом.

Воздуховоды устанавливаются в шахматном порядке начиная с задней стенки. Выпускная часть металлопрокатного изделия должна выходить наружу. Эту конструкцию необходимо точно выверить и установить. Дополнительно используются деревянные бруски. Далее в местах соединения заделываются швы.

С внутренней стороны конструкции приваривается нижняя стенка. Чтобы не допустить смещения листа, его фиксируют сначала точечно, затем по всему периметру. Между трубами привариваются готовые металлические полосы.

Дверца для печи «Бренеран» с водяным контуром представляет собой подобие короткого цилиндра. Она должна быть спроектирована так, чтобы точно попадать в воротник загрузочного окна. Для повышения надежности герметизации используется асбестовый канат.

Следующим шагом вырезается отверстие для поддува, куда необходимо приварить патрубок, имеющий дроссельную заслонку. Такой элемент изготавливается довольно просто. Для этого патрубок режут по осям и вставляют плоский диск со штырем. Кроме того, с внутренней стороны необходима установка теплоотражающего экрана. Топочная дверца вешается на петли, оборудуется замком. Подобные детали можно сделать из остатков листового металла или приобрести в готовом виде.

Похожие статьи:

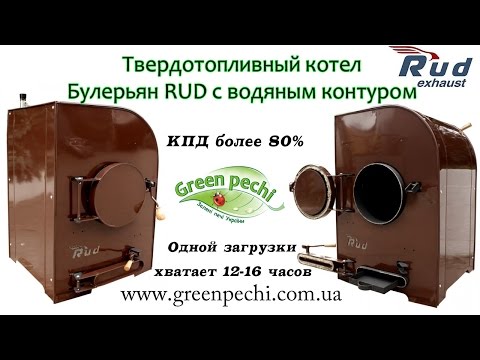

Використовуємо булерьян з водяним контуром для опалення. Статті компанії «ЕКО ТЕПЛИЦЯ»

Як облаштувати систему опалення за допомогою булерьян

Сучасний булерьян з водяним контуром складається з корпусу округлої форми, внутрішній простір якого поділений на дві частини. У нижній відсік проводиться закладка палива, а у верхній надходять відпрацьовані продукти горіння, які проходять процес піролізу (допалювання) виробляючи додаткову теплову енергію. Щоб облаштувати систему опалення будь-якого житла з допомогою булерьян потрібно підведення водяного контуру, і сама процедура буде виглядати наступним чином:

• до печі підводиться водяний контур інфраструктура якого розподілена по приміщень будинку або квартири, він функціонує як ефективна система обігріву;
• котел прогрівається і нижній відсік повністю заповнюється паливом (дровами чи палетами) і завдяки низькому тиску воно не горить, а повільно тліє виділяючи багато теплової енергії;
• регулюється температура горіння до тління з виділенням великої кількості тепла при цьому забезпечується високий рівень тепловіддачі повітряній масі в повітроводі;
• деревний газ, що утворюється при горінні надходить завдяки конвекції у верхній відсік і повітряний потік, що досягає до 120 0С яке утворюється в повітроводі підігріває воду;
• тепла вода завдяки тиску в системі розподіляється по приміщенню замінюючи прохолодну рідина, обігрівається при вступі до гарячої системі воздуховодних труб печі.

Завдяки ефективності роботи булерьян до 12-18 годин на одній закладці палива можна істотно заощадити енергоресурси. При цьому температура в приміщенні буде залишатися на комфортному рівні, але для цього необхідно провести точні розрахунки та розподіл інфраструктури водяного контра. Якщо необхідно підвищити тепловіддачу і знизити втрати теплової енергії, можна додатково утеплити кожух печі і воздуховодные труби використовуючи сучасні теплозберігаючі матеріали.



Переваги покупки і експлуатації печі булер’ян

Циркуляційна система досить просто підключається до печей будь-якого типу і застосування булерьян, для опалення виправданий його експлуатаційними характеристиками. Краще всього для проектування конструкції системи опалення і його реалізації залучити до процесу досвідчених фахівців.

При правильному виборі і установці печі можна досягти максимального рівня ККД всього обладнання, що забезпечить ефективність експлуатації системи. За рахунок гарної тепловіддачі і унікальним конструкційним особливостям печі забезпечується рівномірний і максимально швидке прогрівання води. Ще однією перевагою установки булерьян є відсутність різких перепадів температури, адже піч відноситься до обладнання тривалого горіння. Ну і кожного господаря житла порадує економія енергоресурсів і палива, адже його не доведеться закуповувати у величезних кількостях на майбутніх опалювальний сезон.

Піч булерьян турбированная екотес — 01 (11 квт) з примусовим обдувом

Что такое печь «Буглер» с водяным контуром и где она применяется. Отопительные печи «Булерьян»: технические характеристики и преимущества

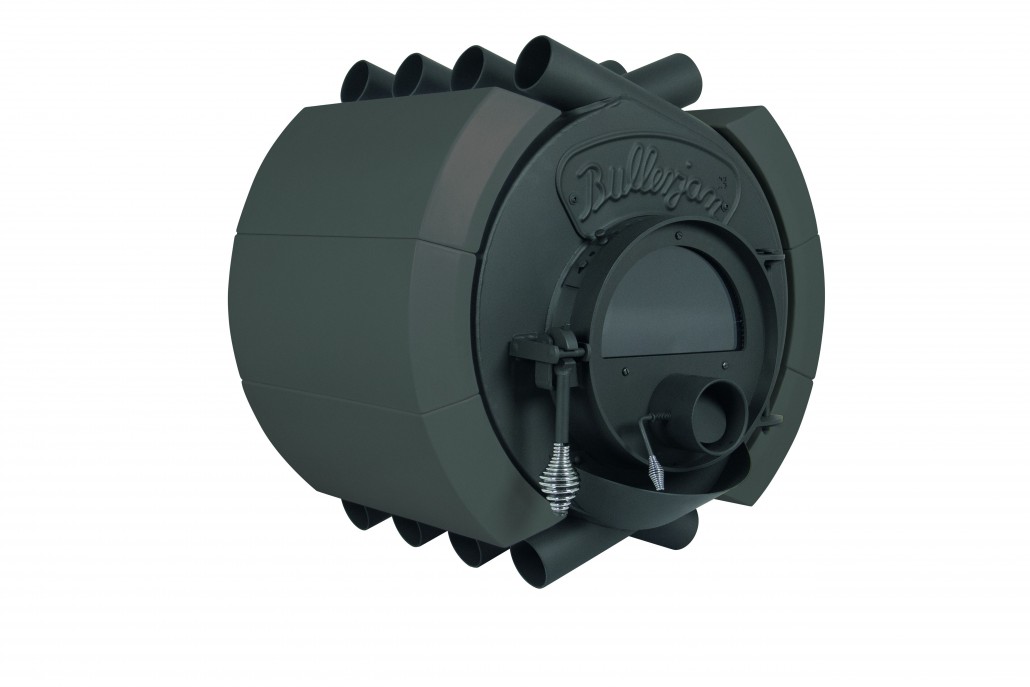

Котлы компании «Булерьян» появились на рынке очень давно. Ранее эта торговая марка называлась «Лаотерм». Первая печь «Аква Булерьян» с водяным контуром была оснащена мощным нагревателем. Он был отличного качества и пользовался большим спросом. Печи «Булерьян» подходили для больших и маленьких домов. Современные модели способны построить помещение объемом до 1000 куб. м. КПД находится на уровне 70%.

Топочное устройство

В верхней части топки расположены теплообменные трубы. Под ними находится большая вторичная камера, которая соединяется с патрубком дымохода (его можно регулировать). На задней части котла расположена первичная камера. Есть зольник, а также зольник. Для управления мощностью производители предусмотрели отдельную ручку на боковой поверхности. Также устройство имеет дверцу. За передней стенкой топки находится инжектор.

Какие преимущества?

В первую очередь следует отметить высокий коэффициент теплопередачи. Кроме того, отопительные печи «Булерьян» могут похвастаться надежностью. Расход топлива у моделей небольшой. Все это позволяет потребителям экономить. Также следует упомянуть о герметичности устройства. Все важные компоненты и комплектующие надежно спрятаны. Таким образом, отопительные печи «Булерьян» можно назвать вполне безопасными.

Модель «Макси 00»: характеристики и цена

Данная печь «Булерьян» с водяным контуром имеет мощность 7 кВт. Диаметр дымохода 120 мм. Используемая марка стали 08 КП. При этом толщина стенок печи составляет 4 мм. Размеры этой модели компактны. Длина топки 700 мм, высота -480 мм, ширина 685 мм. Эта машина весит 175 кг. Кроме того, следует отметить высокий КПД на уровне 75%. Цена этой модели на рынке колеблется в районе 10500 рублей.

Где используется Maxi 00?

Данную модель «Булерьян» с водяным контуром можно использовать в любом жилом доме. Такие печи устанавливаются в производственных помещениях. Они отлично работают на любом твердом топливе. Как правило, используются дрова и брикеты. Благодаря уникальной технологии двухфазного горения одна закладка способна прослужить очень долго. Если использовать дрова, то 8 часов устройство способно работать на полную мощность.

Обзор «Страны 00»

Данный котел «Булерьян» с водяным контуром имеет номинальную мощность 6 кВт. Для отвода отработанных газов потребуется установка дымохода. Его диаметр должен быть не менее 120 мм. Рекомендуемая длина дымохода не более 7 метров. Топочная топка относится к категории закрытых.

Способ установки на полу. Материал теплообменника сталь. Всего устройство имеет две секции. В качестве топлива можно с успехом использовать опилки, торф, дрова. Коэффициент полезного действия составляет 75%. Общая масса печи 60 кг. Цена «Страны 00» на рынке колеблется в районе 9300 руб.

Области применения модели «Дачная 00»

Описанные печи «Булерьян» с водяным контуром больше подходят для использования в частных домах. Впрочем, для небольшого склада они тоже подойдут. В целом установка духовки достаточно проста. Выбирать дымоход следует исходя из высоты потолков в здании. Печь можно установить практически в любом помещении. Данная модель абсолютно безопасна для здоровья человека.

Чем отличается прибор «Страна 02»?

Данные печи «Булерьян» с водяным контуром имеют большую мощность. Это позволяет построить помещение объемом до 200 куб. Высота печи 845 мм, ширина -560 мм, глубина — 810 мм. Вес агрегата 90 кг. Дымоход для топки должен быть не менее 120 мм в диаметре. Корпус изготовлен из стали марки 08 СР. Трубы устройства гнутся на специальном дорновом оборудовании. При этом отсутствуют перетяжки в местах изгиба. Диаметр трубки устройства 76 мм.

Сварка, в свою очередь, производится полуавтоматически. Для изготовления деталей этой модели использовался станок плазменной резки металла. Производитель может заказать любой цвет духовки. Также важно отметить, что подставка не входит в комплект. Его необходимо приобретать отдельно.

Эту печь можно с успехом использовать в жилых и коммерческих помещениях. Эффективность составляет 75%. На одной заправке дровами может работать около 10 часов. Стоит эта печь «Булерьян» с водяным контуром (рыночная цена) 12000 руб.

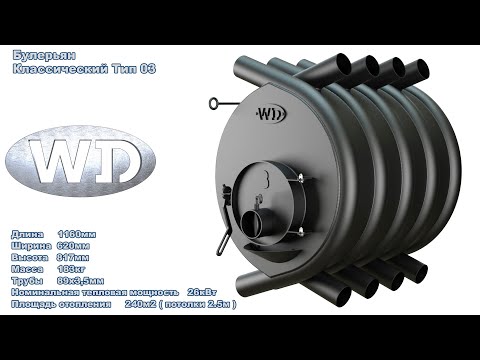

«Классика 00»

Предельная мощность данной модели 6 кВт. Высота топки 700 мм, ширина -480 мм, глубина 685 мм. Общая масса устройства 65 кг. Диаметр дымохода допускается до 120 мм. При этом их длина должна быть не более 6 м. Корпус печи достаточно прочный. Предусмотрена большая загрузочная камера. Его дверь открывается достаточно широко. Все это позволяет очень быстро загружать топливо. В обслуживании этот агрегат прост. Вы можете очищать золу один раз в неделю. Осмотр дымохода следует проводить не реже одного раза в три месяца. В данной модели используется сталь марки 08 СР. Диаметр трубы в любом месте 57 мм. Эта печь способна построить помещение объемом не более 100 куб. м. Стоимость «Классики 00» колеблется в районе 9500 руб.

Характеристики аппарата «Макси 01»

Данная модель оснащена топкой закрытого типа. Футеровка изготовлена ​​из нержавеющей стали. В печи установлен дымоход диаметром 120 мм. Номинальная мощность устройства достигает 7 кВт. В этой модели две секции. Топливо следует загружать не реже двух раз в день. Чаще всего используются опилки или брикеты. Способ установки печи открытый. Толщина корпуса 4 мм. Сварка труб осуществляется полуавтоматическим способом. При этом следы швов практически незаметны. Эффективность составляет 75%. Обойдется «Макси 01» примерно в 9100 руб.

«Макси 02».

Обзор

Данная модель фирмы «Булерьян» с водяным контуром имеет прочный корпус и большой загрузочный люк. Высота топки 845 мм, ширина 560 мм, глубина 810 мм. Мощность данной модели находится на уровне 14 кВт. Этого достаточно, чтобы построить здание до 250 куб. Дымоходы могут быть установлены различного диаметра.

Кроме того, следует отметить большую массу печи. Эта модель весит 120 кг. Диаметр труб в устройстве 76 мм. Толщина металла во всех сечениях 4 мм. Используется сталь марки 08 СР. Все детали изготавливаются на специальном станке для плазменной резки. За счет этого печь полностью герметична. Управление устройством удобное. Тягой легко управлять с помощью рычага, расположенного на боковой панели. Цена «Макси 02» 11500 руб.

Модель «Макси 03»

Предельная мощность данной модели «Булерьян» с водяным контуром 23 кВт. Печь целесообразнее использовать в различных магазинах или на складах общим объемом не более 250 м.куб. м. Предусмотрен способ установки на пол. Материал теплообменника – нержавеющая сталь. Производитель установил печь закрытого типа.

Топливо необходимо загружать не менее трех раз в день. Можно использовать брикеты, дрова, а также торф. Еще недавно хорошо зарекомендовали себя пеллеты.

Вес данного устройства 135 кг. КПД составляет 80%. В целом данную модель можно охарактеризовать как мощную и производительную. Использование «Макси 03» в частных домах нецелесообразно.

Обзор печи «Макси 04»

Как и предыдущая печь, эта модель фирмы «Булерьян» с водяным контуром чрезвычайно мощная. Его невыгодно использовать на маленьких дачах. Подставку для духовки можно заказать любого размера. Дополнительно приобретается загрузочная дверца со стеклянным окошком (внешний вид модели значительно улучшится).

Вес данного устройства 165 кг. Работает по дереву и по опилкам. Загрузка должна производиться примерно два раза в день. В данной модели используется сталь марки 08 СР. Производитель предоставляет печь закрытого типа. Номинальная мощность устройства 33 кВт. Способ установки — открытый. Дымоход для него подойдет диаметром не менее 150 мм. Количество секций – две. Стоимость «Макси 04» на рынке колеблется в районе 15500 рублей.

Назад к основам: Бойлеры и системы горячего водоснабжения | Консалтинг



Цели обучения

• Знать и понимать применимые нормы и стандарты для котлов.
• Узнайте о водораспределении, вариантах насосов и аксессуарах для системы горячего водоснабжения.
• Понимание применения котлов для комфортного отопления и повышения эффективности котлов.

Обзор котлов

• Котлы, часто используемые в коммерческих зданиях, могут нагревать как воздух, так и жидкости.
• Международный механический кодекс определяет требования к конструкции и техническим характеристикам котлов и их использование в системах горячего водоснабжения.

Бойлеры представляют собой надежные элементы оборудования со встроенными теплообменниками, способными повышать температуру жидкости в соответствии с нагрузкой здания или технологическим процессом. Обычная разница температур, указанная в проекте системы комфортного отопления, составляет 30°F или 20°F между температурой воды на входе и температурой воды на выходе, обслуживающей здание. Котлы питаются от топлива, которое может быть природным газом, дизельным топливом или пропаном.

В процессе горения, при котором наружный воздух подается в горелку котла, энергия вырабатывается и выделяется из топлива в жидкость. Котлы спроектированы и изготовлены в соответствии со стандартами Американского общества инженеров-механиков по котлам и сосудам под давлением.

Первый свод правил по котлам и сосудам под давлением был выпущен в 1914 г. и опубликован в 1915 г. В настоящее время он считается наиболее полным стандартом и руководством по конструкции и эксплуатации котлов. BPVC применяется к котлам не только для использования в системах отопления для обеспечения комфорта человека, но также для производства электроэнергии и ядерной энергии, среди прочего.

BPVC носит всеобъемлющий характер и состоит из более чем 10 разделов. В разделе I приведены рекомендации по конструкции энергетических котлов, а в разделе VII приведены подробные сведения об уходе за этим оборудованием и его техническом обслуживании. Раздел VIII посвящен сосудам под давлением, работающим при давлении выше 15 фунтов на квадратный дюйм (psig).

Отопительные котлы относятся к разделу IV и включают котлы для производства пара, нагреватели питьевой воды и системы горячего водоснабжения. В этом разделе приведены требования к установке и осмотру, особенно для приложений с низким давлением. Отопительные котлы для производства пара подпадают под два диапазона давления. Применения низкого давления для паровых котлов рассматриваются для котлов менее 15 фунтов на квадратный дюйм и для водогрейных котлов менее 160 фунтов на квадратный дюйм. Эти котлы могут работать на природном газе, мазуте, электричестве или угле. Кроме того, в Разделе VI приведены рекомендации по уходу и эксплуатации, в том числе средства управления водогрейными котлами.

В дополнение к BPVC существуют другие коды и стандарты, которые инженеры-конструкторы используют при выборе котлов для комфортного отопления. В соответствии с Международным советом по нормам и правилам предоставляется несколько кодексов, таких как Международный строительный кодекс, Международный механический кодекс, Международный кодекс по сантехнике и Международный кодекс по топливному газу. Эти нормы дают инженеру-проектировщику минимальные критерии, которые необходимо реализовать при проектировании функциональной и безопасной системы.

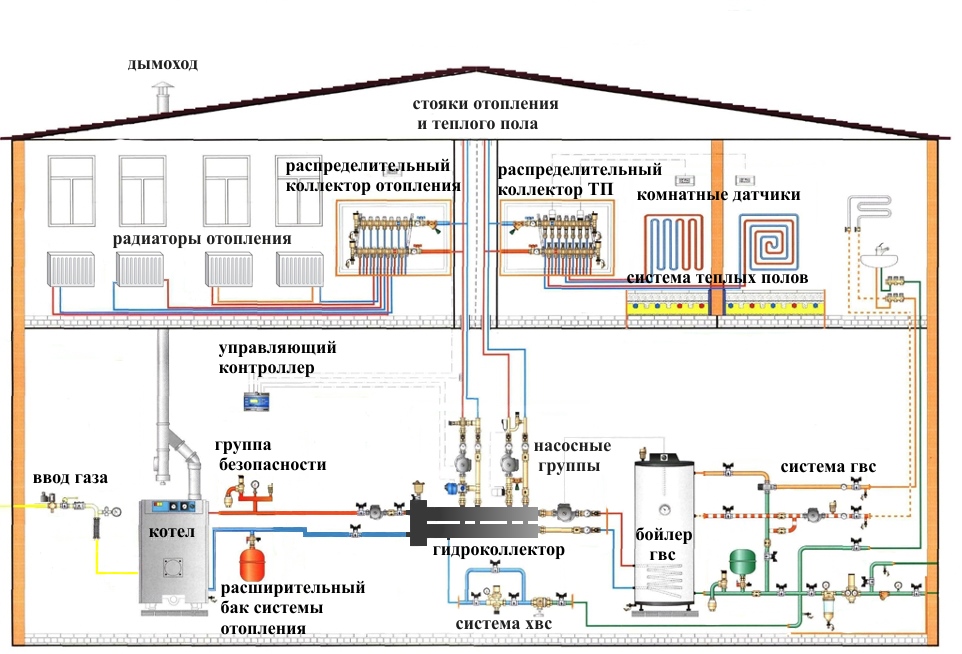

Котлы обычно используются в системах отопления, вентиляции и кондиционирования воздуха, как правило, для комфортного отопления. Водонагреватели относятся к оборудованию, обслуживающему бытовые системы питьевого водоснабжения; специальные рекомендации для водонагревателей указаны в МПК.

Рис. 1: Фрагмент показывает котел отопительной воды малого типа. Цель — показать, о чем идет речь в статье как о предохранительном клапане и отсечке при малой воде. Предоставлено: WSP USA Buildings

Издание IMC 2018 года является всеобъемлющим и включает 15 глав и два приложения. Глава 7 содержит рекомендации по воздуху для горения. Наиболее распространенными вариантами являются два отверстия, одно высокое и одно низкое, или одно большое отверстие. Размер отверстия рассчитывается путем добавления всего оборудования для сжигания топлива в механическое помещение с использованием минимум 1 квадратный дюйм на 1000 британских тепловых единиц в час или 3000 британских тепловых единиц в час, в зависимости от варианта, выбранного для проекта. Эти конкретные методы подробно описаны в IFGC.

Глава 10 IMC содержит рекомендации для котлов, водонагревателей и сосудов под давлением. В этой главе следует отметить несколько ключевых моментов:

Раздел 1004 – Котлы:

• Как обсуждалось ранее, котлы должны соответствовать ASME BPVC.
• Безопасность и средства управления, необходимые для проектирования котлов, работающих на топливе, должны соответствовать стандарту ASME-CSD-1, который является стандартом ASME для средств управления и устройств безопасности для автоматических котлов. В соответствии с IMC регулирующие стандарты котлов делятся на два диапазона, первый диапазон составляет менее 12,5 миллионов БТЕ / час, что соответствует ASME BPVC в разделе I или IV. Котел, превышающий это значение, подпадает под действие NFPA 85: Кодекс опасностей для котлов и систем сгорания. Это включает меры безопасности для предотвращения взрывов в котлах с такой большой мощностью.
• Установка котла должна соответствовать рекомендациям производителя.
• Зазоры важны. Инженер-проектировщик должен всегда помнить об имеющемся рабочем пространстве вокруг котлов; в дополнение к доступному месту, чтобы удалить и заменить его. В этом разделе код обеспечивает минимальные размеры для доступа и обслуживания оборудования. Зазоры должны составлять не менее 18 дюймов вокруг оборудования; однако это может превышать 18 дюймов, в зависимости от типа, размера и области применения котла. Несколько моментов, которые следует учитывать при согласовании и проектировании котельных.
  • Инженер должен проверить площадь, необходимую для такого крупного оборудования. В связи с оптимизацией затрат, эти помещения рассчитаны на необходимое пространство для обслуживания и удаления оборудования.
  • Инженеры должны учитывать изменения в оборудовании, указанном в качестве основы проекта, по сравнению с предоставленным, поскольку размеры варьируются от поставщика к поставщику.
  • Сегодня трехмерное моделирование является жизненно важным инструментом, используемым инженерами-проектировщиками для обеспечения выделения надлежащих зазоров для обслуживания оборудования.
• Для паровых котлов требуется дополнительное пространство над головой, в частности, это следует учитывать при модернизации помещений, так как существующее межэтажное пространство может быть ограничено.
  • В подразделе 1004.3.1 IMC предоставляет таблицу 1004.3.1 с указанием зазоров сверху котла; читателю следует ознакомиться при проектировании новой котельной.
• Водогрейные котлы должны находиться в отдельном ограждении помещения, а стены должны быть огнестойкими в соответствии с IMC, IBC и NFPA. Эти разделы кода были рассмотрены в моей предыдущей статье для систем отопления с горячей водой.

Секция 1005 – Соединения котла:

• Все котлы должны быть оборудованы подачей подпиточной воды и запорным клапаном как на обратном, так и на подающем трубопроводе. Кроме того, необходимо предусмотреть отсечку при низком уровне воды, так как они отвечают за отключение процесса горения в случае низкого уровня воды. Эти отключения автоматические. Это указано в разделе 1007 (см. рисунок 1).

Раздел 1006 – Предохранительные и предохранительные клапаны и органы управления:

• Приведены конкретные критерии как для водогрейных, так и для паровых котлов. Котлы должны быть снабжены предохранительными клапанами и предохранительными клапанами с номинальной пропускной способностью для системы, которую они обслуживают. Предохранительные клапаны часто подпружинены. Это необходимо для того, чтобы клапан сбрасывал давление в случае, если давление в системе превысит заданное значение.

Распределение котловой воды

Делая шаг назад в историю, системы трубопроводов могут быть однотрубными, двухтрубными или четырехтрубными. Во-первых, однотрубные системы реализуются только для систем отопления на выделенном контуре, который привязывает обратную линию после оборудования. Есть несколько недостатков, учитывая, что оборудование подключено последовательно, что вызывает увеличение напора и, следовательно, увеличивает размер насосной системы. Кроме того, потеря температуры на протяжении всего пробега. Это напрямую влияет на общие эксплуатационные расходы.

Примером однотрубной системы отопления является излучение по периметру, в основном предназначенное для районов с более холодным климатом, эти системы известны как однопоточные. Во-вторых, двухтрубные системы предназначены для обеспечения охлаждения и обогрева с использованием подающего и обратного трубопровода попеременно для обогрева и охлаждения. Это заставляет систему переключаться в зависимости от сезона.

Последняя представляет собой общеупотребительную четырехтрубную систему. Эта система имеет специальный контур для охлажденной воды и еще один для горячей воды. Эксплуатационные расходы могут варьироваться, и они оцениваются на проектной основе в соответствии с потребностями объекта.

Размер трубы имеет ключевое значение для контура распределения. Вода, движущаяся внутри труб, должна преодолевать потери на трение; поэтому важна скорость, с которой движется поток. Одним из ключевых понятий, которое должен понимать инженер, является число Рейнольдса. Это число помогает нам определить, является ли поток ламинарным или турбулентным внутри трубы. Его определение включает плотность жидкости (, скорость жидкости (, характеристический линейный размер ( и динамическую вязкость если жидкость (.

Формула выражается как . Как правило, более низкие числа Рейнольдса указывают на ламинарный поток, а более высокие указывают на турбулентный. Инженер использует диаграммы, такие как диаграмма Муди, с известным числом Рейнольдса и шероховатостью трубы, тип потока может быть определен , Кроме того, стандарты и правила содержат минимальные рекомендации по рекомендуемым скоростям для конкретных систем. Один пример можно найти в стандарте ASHRAE 9.0.1: Энергетический стандарт для зданий, кроме малоэтажных жилых домов. В главе 6, таблице 6.5.4.6 приведены рекомендуемые скорости потока и максимальные скорости.

Рис. 2: Деталь расширительного бака системы отопления с предохранителями. Подробная информация является общей для предоставления руководства в качестве вспомогательного документа к статье о системе водяного отопления. Предоставлено: WSP USA Buildings

Варианты насосов

Существует два распространенных варианта насосов для проектирования центральной станции горячего водоснабжения. Во-первых, система, спроектированная с первичными насосами, обслуживающими здание, обычно называемая переменной первичной. Общими преимуществами являются более низкие эксплуатационные расходы и централизованное обслуживание.

Вторая система — первичная/вторичная, часто используется, когда центральная станция расположена дальше от здания, которое она обслуживает, или обслуживает несколько зданий с разными требованиями. Инженер-проектировщик должен рассмотреть и оценить окупаемость инвестиций, чтобы предоставить владельцу наиболее рентабельный дизайн. Как правило, владельцы предпочитают видеть окупаемость инвестиций менее чем за пять или семь лет для целей принятия решений.

Принадлежности для системы горячего водоснабжения

Системы с замкнутым контуром, в данном случае системы водяного отопления, снабжены аксессуарами, повышающими производительность системы, такими как расширительные баки, сепараторы воздуха, манометры и датчики температуры. При нагревании жидкость увеличивает свой объем в зависимости от температуры и давления в системе, а эти аксессуары обеспечивают безопасность.

Существует несколько типов расширительных баков, наиболее распространенными являются баллонный и диафрагменный. Оба бака закрытого типа. Расширительные баки баллонного типа имеют внутреннюю камеру для удержания воды, эта камера расширяется по мере увеличения температуры системы, и воздух, и вода изолированы внутри бака.

Баки диафрагменного типа имеют внутреннюю диафрагму, расположенную примерно посередине. Нижняя часть содержит воду, а верхняя часть – сжатый воздух. Диафрагма колеблется, как синусоида, когда вода расширяется. Выбор расширительного бака будет зависеть от конкретной конструкции. Эти баки рекомендуется устанавливать на обратке, чтобы избежать прокачки через них (см. рис. 2).

Воздушные сепараторы также часто используются в закрытых системах. Воздушный сепаратор предотвращает скопление воздуха в системе. Как правило, при запуске системы воздух может быть захвачен внутри системы, когда система впервые заполняется, циркуляция потока обеспечивает выход воздуха из системы. Это ключ к защите основных элементов оборудования и производительности системы (см. рис. 3).

Другими важными аксессуарами являются манометры, заглушки Пита и термометры, которые всегда указываются на каждой единице оборудования в системе.

Датчик температуры и манометры необходимы для подключения к оборудованию и охлаждающим или нагревательным змеевикам.

Рис. 3: Деталь воздухоотделителя системы водяного отопления. Детали являются общими, чтобы предоставить руководство в качестве вспомогательного документа к статье о системе водяного отопления. Предоставлено: WSP USA Buildings

Загрузка котла

Два типа котлов, обычно используемых в системах водяного отопления: конденсационный и неконденсационный. Котлы конденсационного типа стали более популярными из-за их более высокой эффективности при более низких температурах обратной воды. Эти котлы позволяют конденсировать дымовые газы, высвобождая скрытую теплоту парообразования. Затем конденсат направляется в канализацию, проходя через комплект для нейтрализации. Это необходимо для защиты стоков в полу, поскольку эта вода очень агрессивна, если ее предварительно не обработать.

В котлах без конденсации не допускается образование конденсата в дымовых газах, поэтому инженерам-проектировщикам необходимо указывать расчетные температуры, соответствующие указанному типу котла.

В противном случае чугунные стальные и медные компоненты со временем будут повреждаться, что сократит срок службы котла. Неконденсационные котлы работают в более высоких диапазонах температур, например, от 180°F до 150°F градусов, и занимают намного больше места, чем конденсационные.

Котлы предназначены для обеспечения горячей водой для комфортного отопления, бытового отопления или технологического отопления. Для комфортного отопления первым шагом инженера-конструктора является расчет нагрузки на здание для выбора оборудования. Нагрузка на здание зависит от многих факторов, таких как функция здания, местоположение, ориентация, ограждающая конструкция, процент и тип остекления и планировка пространства среди других.

Нагрузки можно рассчитать с помощью программного обеспечения. Цель № 1 — получить общую пиковую нагрузку, выраженную в британских тепловых единицах в час и галлонах в минуту (галлонов в минуту), необходимую для поддержания комфорта пассажиров. Используя пиковые условия, инженер проектирует систему с заданным перепадом температур.

Разница температур важна, поскольку она напрямую влияет на расход горячей воды в системе отопления, как показано в следующем теоретическом примере: Медицинское офисное здание площадью 50 000 квадратных футов с расчетной общей пиковой нагрузкой 1,5 млн. БТЕ/ч и конструкцией разница температур в 30°F даст скорость потока 100 галлонов в минуту. Последнее число получается путем вычисления галлонов в минуту в приведенной ниже формуле с указанной разностью температур.

Имейте в виду, что если конструкция предусматривает большую разницу температур, результирующий показатель в галлонах в минуту будет ниже. Это приводит к экономии энергии насоса, так как мощность насоса меньше. Однако инженер должен взвесить преимущества и недостатки на проектной основе.

Понимание формулы и единиц, предполагая, что рассматриваемой жидкостью является вода. Для получения дополнительной информации см. Справочник ANSI/ASHRAE — Основы.

Другим важным понятием в системах отопления является ощутимая нагрузка, которая рассчитывается по следующему уравнению:

Постоянная является результатом плотности воздуха (фунты массы/кубические футы) и его удельного объема (кубические футы/фунты массы) при стандартных условиях. На психрометрической диаграмме ощутимая нагрузка указывает на прямолинейное перемещение по горизонтали из точки А в точку В. При проектировании системы отопления ключевыми являются два этапа: предварительный нагрев, связанный с предварительной обработкой наружного воздуха, и повторный нагрев, который представляет собой нагрев при локальной температуре. уровень.

Хорошим примером является бокс с регулируемым объемом воздуха. Эти расчетные параметры важны, так как они определяют размер котельной установки. Поэтому нагружается не только ограждающая конструкция здания, но и сам процесс. Кроме того, из-за того, что конденсационные котлы имеют более низкую температуру обратной воды, конструкция змеевика промежуточного нагрева VAV имеет ключевое значение. Тепло с более низкой температурой имеет меньшую энергию; следовательно, для достижения той же теплопередачи требуется большая площадь поверхности. В системах VAV с расчетной температурой ниже 130 °F следует рассмотреть возможность использования трехрядных змеевиков для достижения температуры воздуха на выходе.
