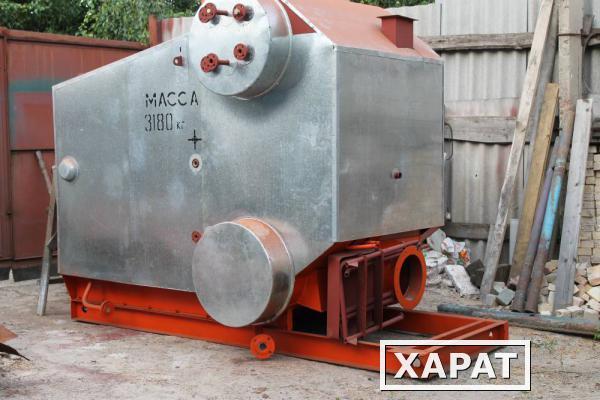

Котел паровой е1 9: Паровые котлы Е-1,0-0,9Г-3

Котел Е 1-9 Г газовый ЦЕНА 1175000

  • паропроизводительность 1 т пара в час;
  • максимальная температура пара 170 градусов;
  • давление пара 0.9 МПа, 9 кгс/см2;
  • тепловая мощность 0. 74 МВт, 740 КВт;
  • топливо – газ низкого и среднего давления;
  • тип котла барабанный.

Подобрать требуемую мощность газового парового котла серии Е для вашего предприятия вы можете по ссылке.

Сравнивая цены на газовые паровые котлы Е 1-9 Г, обратите внимание на комплектацию!

Комплект поставки котла нашего производства:

Схема подключения арматуры парового котла Е 1 9

  • Котельный блок Е 1-9 Г — 1 шт;
  • Предохранительный клапан парового котла 17с28нж Ду 50 — 2 шт;
  • Вентиль 15Б1П Ду 25 Ру 16 — 1 шт;
  • Указатель уровня 12кч11бк №3 — 2 шт;
  • Запорное устройство указателя уровня 12б2бк Ду 20 — 2 шт;
  • Вентиль чугунный фланцевый 15кч16п1 Д50 Ру25 — 1 шт;
  • Клапан обратный муфтовый Ду 20 — 1 шт;
  • Клапан запорный фланцевый Ду 32 Ру 25 — 1 шт;
  • Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) — 2 шт;
  • Манометр ДМ2005Сг — 1 шт;
  • Манометр МП100 — 1 шт;
  • Трубка сифонная (Перкинса) прямая — 2 шт.

Дополнительно для подключения вам потребуются

  • Насос CR 1-23 A-A-A-E-HQQE — 2 шт;
  • Газовая горелка “CIB UNIGAS S. p. A.” P65 M-.AB.S.RU.A.7.40;
  • или комбинированная горелка Газ-Дизель “CIB UNIGAS S. p. A.” HP60 MG-AB.S.RU.A.7.40;
  • Щит управления котлом — 1 шт;
  • Водоподготовка (подбирается на основании химического анализа воды).

Устройство газового котла Е 1-9

Паровой котел газовый Е-1-9 Г серии Е — стальной двух барабанный вертикально-водотрубный с естественной циркуляцией с экранированной топочной камерой и конвективным пучком, с ручной топкой паропроизводительностью 1 тонна пара в час с абсолютным давлением пара до 0,9 МПа (9,0 кгс/см2) и температурой на выходе до 170 С, предназначен для работы на газовом топливе низкого и среднего давления, устанавливается в паровых производственных котельных для выработки технологического пара, работает с принудительной подачей питательной воды.

Паровой котел типа Е-1-9 газовый состоит из основных узлов — система трубная с барабанами, топочная камера под газовую горелку, натрубная теплоизоляция с каркасом и обшивкой, система питания, система управления.

Барабанный котел Е 1-9 устройство Трубная система, выполненная в газоплотном исполнении с применением в качестве радиационной поверхности топки цельносварных экранов. Верхний и нижний барабаны, соединены между собой пучком труб, образующих конвективную поверхность нагрева. Боковые топочные экраны, включены в циркуляционный контур котла через боковые коллекторы, которые вварены в барабаны, а также потолочный экран, вваренный в верхний барабан и поперечный фронтовой коллектор, сообщающийся с нижними коллекторами.

Для очистки и осмотра коллекторов на их торцевой части имеются лючки. Доступ во внутреннюю часть барабанов и к трубам конвективного пучка возможен благодаря люкам барабанов. В качестве лаза для осмотра внутренних поверхностей топки используется фронт котла. Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшают условия теплообмена. На нижнем барабане и нижних коллекторах боковых экранов имеются продувочные штуцеры.

На днище верхнего барабана размещены патрубки водоуказательной арматуры и уровнемерной колонки. Датчиком уровня воды в котле служит уровнемерная колонка применяемая в качестве первичного прибора по регулированию уровня и защиты котла.

В верхней части обечайки верхнего барабана установлены штуцера для крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, труба подвода питательной воды, внутри верхнего барабана смонтированы сепарационное устройство и труба ввода питательной воды.

Трубная система собрана на общей раме.

Обмуровка котла Е 1-9 топливо газ выполнена минераловатными матами, уложенными на штыри, приваренные к мембранам трубной системы. Для крепления теплоизоляции, а также листов декоративной обшивки, на котле устанавливается сварной каркас, изготовленный из уголка. Фронт котла залит огнеупорным бетоном. Наружная декоративная обшивка, изготовленная из тонколистовой стали, предохраняет теплоизоляцию от разрушения и придает котлу эстетический вид.

Система питания газового котла парового Е 1-9 предназначена для заполнения котла водой и подпитки котла во время работы.

Система управления котла предназначена для автоматического управления и защиты котла.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

За котлом устанавливаются 2 предохранительных клапана марки 17с28нж.

Работа парового котла Е 1-9 на газе

Паровой котел Е 1 9 Г газовый Газовое топливо сгорает в топке. Движение воздуха, и продуктов горения осуществляется при помощи вентилятора наддувной горелки. При сжигании топлива в топке котла образуются дымовые газы высокой температуры. Эти газы проходят по газоходам котла, омывая пучки труб, по которым движется (циркулирует) вода.

В результате газы отдают воде часть своей теплоты и охлаждаются, а вода нагревается и превращается в пар, собирается в верхнем барабане котла. Воздух в топку подается через горелочное устройство. Охлажденные дымовые газы через дымоходы и дымовую трубу удаляются в атмосферу. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 170 градусов. При необходимости котел может производить пар меньшей температуры.

Таблица зависимости температуры пара в котле Е 1-9 Г от давления:

Температура пара, °С115120130140150160165170
Давление пара, МПа0.070.10.170.26
0.38		0. 520.60.7

Газовый котел Е 1.9 Г должен работать с автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр по приведенной выше таблице соответствия давления и температуры.

Автоматика парового котла барабанного по заданному давлению производит управление дутьевым вентилятором и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Г 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение парового котла Е 1-9 Г на газовом топливе

Подключение и монтаж барабанного газового парового котла с давлением более 0.07 МПа и температурой пара более 115 градусов должно производится строго по проекту. Для работы парового котла Е 1-9 на газе необходимо получить разрешение на ввод в эксплуатацию в Ростехнадзоре. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

Схема подключения парового котла Е 1 9 газового

Ориентировочная схема газового котла Е 1-9 Г и его подключения представлена на рисунке.

На нашем заводе вы можете купить газовый котел Е-1-9 Г, также все необходимое для его подключения.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований:

  • Инструкции по эксплуатации;
  • Правил технической эксплуатации тепловых энергоустановок.

Требования к помещениям паровой котельной регламентируются СП 89.13330.2016 «Котельные установки»

Паровой котел Е 1-9 газовый с барабанами должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла Е 1-9 газ представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе барабанный газовый паровой котел Е 1-9 Г подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).

Гарантийный срок — 24 месяца со дня отгрузки с завода.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации парового котла 10 лет.

Котел Е1/9; Е-1,0-0,9: Е-1,6-0,9; Е-2,5-0,9 — Вулкан-Теплоэнерго

Паровой котел Е1/9; Е-1,0-0,9; Е-1,6-0,9; Е-2,5-0,9 принадлежит к типу вертикально-водотрубных двухбарабанных котлов с естественной циркуляцией. Эти паровые котлы предназначены для выработки насыщенного водяного пара рабочим давлением 0,8 МПа, используемого для производственных и топочных нужд промышленности и сельского хозяйства.

  • Паровой котел Е-1,0-0,9 Г-3 рассчитан для работы на газе.
  • Паровой котел Е-1,0-0,9 М-3 рассчитан для работы на мазуте, дизельном топливе.
  • Паровой котел Е-1,0-0,9 Р-3 рассчитан для работы на твердом топливе.
  • Паровой котел Е-1,6-0,9 ГМН рассчитаны для работы на мазуте, дизтопливе и природном газе.
  • Паровой котел Е-2,5-0,9 ГМ рассчитаны для работы на мазуте, дизтопливе и природном газе.

Поставляются паровые котлы серии Е в собранном виде, со смонтированным вспомогательным оборудованием, системой автоматического управления и безопасности.

Объем поставки:

  • Блок котла.
  • Питательный насос.
  • Вентилятор.
  • Дымосос.
  • Система топливная.
  • Лестница с площадкой.
  • Система управления.
  • Горелочное устройство.

С паровым котлом Е-1/9; Е-1,6/9; Е-2,5/9 предоставляется вся необходимая документация: паспорт котла, комплект чертежей, техническое описание и инструкция по эксплуатации, комплект чертежей для ремонта. В процессе эксплуатации паровые котлы обеспечиваются необходимыми запасными частями по желанию Покупателя.

+380 (67) 810-18-62

  1. Твитнуть

  3. Поделиться





НаименованиеКотел Е-1,0-0,9ГКотел Е-1,0-0,9МКотел Е-1,0-0,9РКотел Е-1,6-0,9ГМНКотел Е-2,5-0,9ГМ
Номинальная паропроизводительность, т/ч1,01,01,01,62,5
Давление пара на выходе, МПа (кгс/см2), не более0,8 (8,0)0,8 (8,0)0,8 (8,0)0,8 (8,0)0,8 (8,0)
Топливоприродный газмазут, нефтьуголь каменныйгаз, мазут, нефтьгаз, мазут, нефть
Расход топлива
— газ (Qhp = 35 МДж/нм3), нм3/ч
— мазут (Qhp = 40 МДж/кг), кг/ч		76
—		—
69		94 (уголь)
—		179
163		275
250
КПД, %90,59081,58990,5
Объем воды в котле, м31,11,11,11,642,68
Температура питательной воды, °С50 ± 1050 ± 1050 ± 1050 ± 1050 ± 10
Температура уходящих газов, °С230235290238225
Габаритные размеры, м
— длина
— ширина
— высота		4,2
2,3
2,9		4,2
2,35
2,9		4,35
2,3
3,0		4,2
2,85
2,9		5,35
3,2
3,4
Масса, кг40604100379051006700

Преимущества паровых котлов серии Е:

  • Выпускается широкий модельный ряд котлоагрегатов на различных видах топлива: природном газе, угле, мазуте, сырой нефти.
  • Котлы не требуют экономайзера.
  • Моноблочная конструкция, обеспечивает возможность компактно (на одной раме с агрегатом) устанавливать дымосос, вентилятор и питательный насос.
  • Паровые котлы Е-1/9, Е1/9; 1,6/9; 2,5/9 имеют малые габариты – заметно урезающие требования к площади помещений для установки котла.
  • Простота и надежность в эксплуатации любого из котлов серии.
  • Паровой котел отличаются высокой надежностью, экономичностью, степенью автоматизации.
  • Паровые котлы Е-1/9; Е-1.6/9; Е-2.5/9 могут эксплуатироваться в любых климатических условиях, что в сочетании с минимальными затратами на пусконаладочные работы, простотой и удобством в эксплуатации обеспечивает Покупателю значительный экономический эффект от его использования.
  • Высокий технический уровень паровых котлов обеспечивается как современными конструкторскими решениями, так и прогрессивной технологией их изготовления.

Устройство и принцип работы котлов Е-1/9; Е-1,6/9; Е-2,5/9

Паровые котлы серии Е-1,0/0,9; 1,6/0,9; 2,5/0,9 объединены общей конструктивной схемой – верхнего и нижнего барабанов, находящихся на одной вертикальной оси. Барабаны объединены меж собой пучком труб, образующих конвективную плоскость нагрева. Топочная камера паровых котлов Е-1,0-0,9; 1,6-0,9; 2,5-0,9 экранирована двумя боковыми настенными экранами и потолочным экраном. Боковые экраны паровых котлов исполнены из прямых труб, соединяемых верхними и нижними коллекторами, вваренными в верхний и нижний барабаны соответственно. Потолочный экран частично обхватывает и фронт котла, образованный фронтовым коллектором и вваренными в него пакетом изогнутых труб, которые присоединены сваркой конкретно к верхнему барабану.

При сжигании горючего в топке парового котла возникают дымовые газы высокой температуры. Эти газы проходят по газоходам котла, омывая пучки труб, по которым проходит вода. В итоге газы отдают воде часть своей теплоты и вода нагревается, преобразуясь в пар в верхнем барабане котла. Подача воздуха в котел Е-1.0-0.9 (Е1/9), Е-1.6-0.9, Е-2.5-0.9 обеспечивается вентилятором. Дымовые газы через дымоходы и дымовую трубу удаляются в атмосферу.

Ввод питательной воды в паровой котел Е 1/9, Е1/9; паровой котел Е 1.6/0.9 и паровой котел Е 2.5/0.9 исполнен в верхний барабан котла, внутри которого установлена распределительная труба. Продувка паровых котлов предусматривается через штуцеры в нижнем барабане, в нижних коллекторах бокового экрана и во фронтовом коллекторе.

Паровой котел Е-1,0-0,9; 1,6-0,9; 2,5-0,9 имеет топочную камеру прямоугольной формы, что позволяет применять различные горелочные устройства. Поперечное омывание труб конвективного пучка топочными газами с требуемой скоростью достигается установкой в нем двух газовых перегородок из жаростойкой стали.

По желанию Клиента паровой котел Е-1/9; Е-1,6/9 и котел Е-2,5/9 имеет возможность комплектоваться различными горелочными устройствами: «Weishaupt» (Германия), «CIBItalUnigas» (Италия), «Riello» (Италия), «Перловский завод энергетического оборудования» (Россия), МДГГ (плавное регулирование), а также возможна работа на альтернативных видах топлива (опилки, тырса, древесные отходы, лузга, торф, пеллеты, брикеты и др. ).
