Котел дон 16 устройство: Твердотопливный котел Дон (Конорд): технические характеристики, устройство, инструкция

Модельный ряд котлов Дон

Котлы на твердом топливе Дон выпускаются мощностью от 11 до 40 кВт. Все они универсальные и могут работать на дровах, угле, брикетах и пеллетах. Не зависят от электросети. Они маркируются литерами и цифрами, например, КС-Т-1Р или КС-Т-11П, где:

КПД всех агрегатов 80%. В каждый котел можно вставить газовую грелку, тогда он сможет работать на природном или сжиженном газу.

Одна из самых популярных моделей – это котел Дон 16 с газовой горелкой. Технические характеристики этого агрегата позволяют использовать его для работы в открытых и закрытых системах отопления (см. Горизонтальная система отопления: общие сведения и рекомендации ).

Также в линейке есть твердотопливные нагреватели, которые могут работать в автоматическом режиме. В качестве топлива используются пеллеты. Для автоматизации процесса к котлу приставляется бункер для пеллет. В топку вставляется пеллетная горелка. Она работает от электросети, при розжиге потребляет 300 Вт, а для поддержания горения – 70 Вт/час. Горелка весит 18 кг.

Из бункера пеллеты через трубу подаются в горелку посредством электрического насоса. Все, что требуется от владельца жилья – это пополнять запасы пеллет в бункере, убирать золу один раз в неделю и несколько раз в сезон чистить котел.

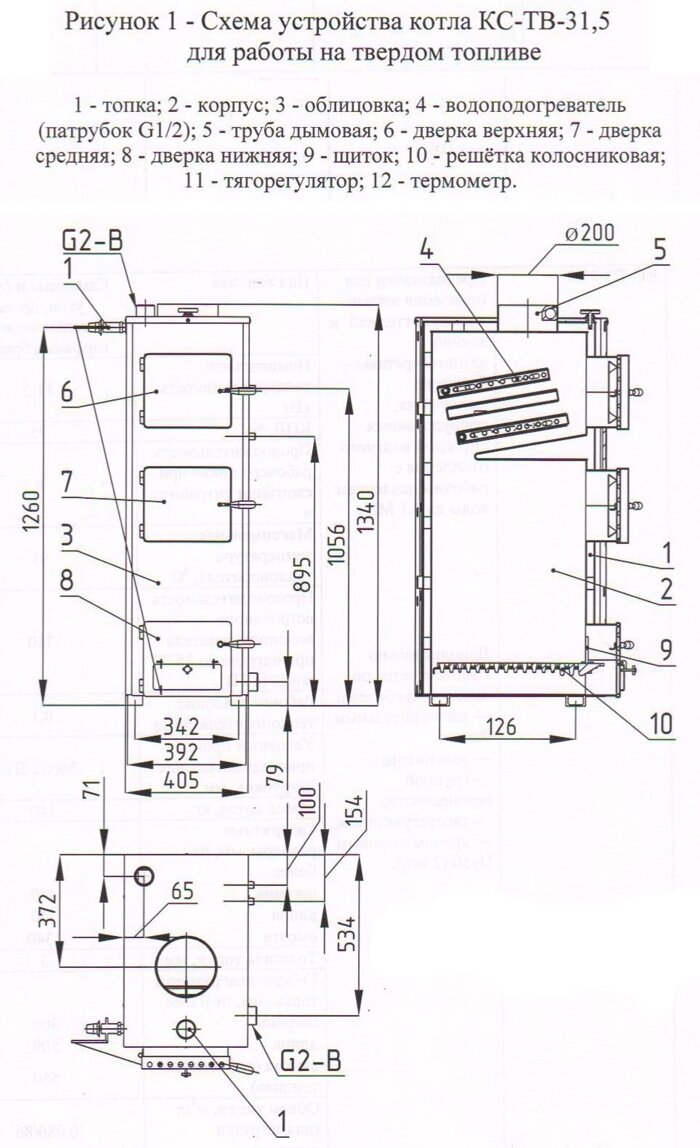

Особенности конструкции твердотопливных котлов Дон

Отопительный котел Дон сделан из стали. В него встроен водяной контур, по которому циркулирует теплоноситель из системы отопления. Нагрев жидкости происходит в теплообменнике, установленном в верхней части топки. Топочная камера довольно большая, в ней помещаются поленья длиной до 60 см. Она изготавливается из специального сплава, который не подвержен коррозии.

Качество биметаллических радиаторов Радена, по отзывам , на высоком уровне – можно смело покупать.

А отечественные  батареи отопления Монолит  на сегодняшний день самые крепкие.

Дымогарные трубы пронзают теплообменник для того, чтобы котел мог по максимуму взять тепло от топлива и передать его воде. Таким образом, удалось использовать даже тепловую энергию отходящих газов. Чтобы процесс теплосъёма был еще более эффективным, в дымогарные трубы установлены турбулизаторы.

В двухконтурных котлах Дон змеевик для системы ГВС находится над теплообменником для отопления. Он установлен таким образом, что внутри спирали находятся дымогарные трубы. Вода в таких агрегатах греется быстрее за счет увеличения площади теплосъема.

Для производства  биодизеля нужны растения: кукуруза, рапс и прочее.

Установленный дома  биокамин имеет массу преимуществ , по сравнению с дровяным.

В котле установлен датчик температуры, благодаря которому регулируется степень нагрева теплоносителя. Это происходит автоматически методом увеличения или уменьшения подачи вторичного воздуха. На фасадной стороне нагревателя есть две дверцы: загрузочная (загрузка топлива) и шуровочная (контроль тяги и вторичного воздуха, чистка от золы).

Переход с твердого топлива на газ

Чтобы переделать твердотопливный котел Дон в газовый, нужно докупить специальную горелку. Она подключается к электросети, в ней есть автоматика, которая регулирует степень подачи газа. Для того чтобы установить горелку, сначала нужно:

Переход на газ дает много преимуществ. Не нужно постоянно подбрасывать дрова. Также не нужно место для хранения твердого топлива. У тех, кто использует уголь, есть еще одна проблема – куда девать шлам? С газом все намного проще. Даже если у вас нет центрального газопровода, то можно подключить к котлу баллон или газгольдер .

Кроме того, от газа нет копоти, он практически не загрязняет теплообменник и дымоход (см. Как почистить дымоход своими руками ). Температура отходящих газов тоже ниже, что приводит к образованию конденсата. Поэтому дымоход нужно качественно утеплять. В сети можно найти как положительные, так и отрицательные отзывы про котлы Дон. Ниже в видео вы можете увидеть отзыв человека, у которого котел потёк через год эксплуатации.

Горелка газовая Мимакс АГУ-Т-М-20 на Дон-16

Тип: горелка газовая
Мощность: 20 кВт
Подвод газа: правый боковой
Диаметр подключения газа: 1/2″
Количество горелок (рожков): 3 шт
Размеры рамки (ВхШхГ): 24х28х33 см
Габаритные размеры коробки (ВхШхГ): 38х32х28 см
Вес: 5,2 кг

Описание:

  Горелка АГУ-Т-М — автоматическое газогорелочное устройство (АГУ) регулируемой теплопроизводительности с автоматикой безопасности термомеханического действия предназначено для сжигания природного газа в отопительных котлах. Это устройство зарекомендовало себя, как одно из самых простых в эксплуатации и надежных в работе. При её разработке были учтены пожелания специалистов газовых служб, предприятий выпускающие бытовые котлы и российские условия эксплуатации. Применение гибкого термодатчика позволяет быстро и легко произвести замену горелочного устройства.
  Газогорелочное устройство АГУ-Т-М может комплектоваться различными насадками, но предпочтение отдано разработанной нашим предприятием «MAXIMA», которая выполнена из коррозийно-стойкой нержавеющей стали. Конструкция обеспечивает стабильное пламя и бесшумный процесс горения даже при повышенной мощности.
  Запатентованная форма термопластины V-образного типа, обеспечивает 100% отключение запальной горелки при отсутствии подачи газа или тяги в дымоходе. Плавная регулировка подачи газа и работа автоматики без резкого отключения (пламя притухает без хлопков) позволяют добиться значительной экономии газа. Её работоспособность сохраняется при самых неблагоприятных условиях эксплуатации.

Как правильно подобрать горелку?

Для того чтобы правильно подобрать газогорелочное устройство необходимо учесть несколько факторов, а именно:
— мощность котла или АОГВ;
— мощность горелки, обычно она на несколько кВт больше мощности самого котла;
— габаритные размеры рамки горелки и длину самих горелок (рожков либо секций) замеряя расстояние от края рамки горелки в глубину топки котла.

Мощность горелки подбирается исходя из мощности котла и общей отапливаемой площади помещения, в котором установлен котёл. Габаритные размеры рамки указаны в характеристиках горелки в габаритных размерах (ВхШхГ), где В — это высота рамки, Ш — ширина, а Г — глубина от края рамки в глубину топки котла. Перед тем, как остановить свой выбор на той или иной горелке, необходимо произвести точные замеры для того, чтобы газогорелочное-устройство по всем параметрам подошло для установки или замены на Ваш котёл или АОГВ.

Важно! Монтаж, настройку, ввод в эксплуатацию, профилактическое обслуживание и ремонт газогорелочного-устройства производит строго только специалист газовой службы! После установки горелки газовщик обязан ввести её в эксплуатацию и сделать все необходимые отметки в паспорте газогорелочного-устройства, который входит в комплектацию. Это является основанием для вашей безопасности и гарантией правильной работоспособности и эксплуатации горелки.

Вероятные поломки, методы ремонта и регулировки котла КС-ТГВ

______________________________________________________________________________

Неполадка двухконтурного котла Дон КС-ТГВ 20 с автоматикой САБК. Когда нажимаешь на кнопку запуска розжига, отсутствует подача газа на механизм горелки. Какие могут быть причины?

Когда нажимается эта кнопка, топливо направляется исключительно в запальную горелку, на основное газогорелочное устройство его приток не производится.

Провели монтаж данного прибора. Меня не радует переход с фитиля на главное горелочное устройство. Все время слышно два хлопка. Так должно быть?

Возможно, вам нужно произвести настройки газового клапана.

У нас работает аналогичный агрегат оснащенный автоматикой САБК-Т, который выключается при нагревании приблизительно 60 градусов. Объясните мне, как исправить неполадку?

Предполагаем, что включился датчик тяги. Необходимо проверить дымоход.

Ввели в эксплуатацию данный прибор. Сегодня нагрев встал на сорокапяти градусах, при этом огонь неизменно горит. Что могло произойти?

Вероятней всего, забился сажей трубопровод на подачу газа от блока автоматики на газогорелочном устройстве, а кроме этого горелочный жиклер.

В нашем доме есть газовый котел КСТГВ 16 с узлом автоматики САБК. Два дня назад вылезла у него поломка. Агрегат начинает тухнуть, если на запальную горелку дует ветер. Не так давно термопару менял, но результат нулевой. Как исправить?

Когда запускается основная горелка, это вызывает уменьшение поступления топлива на запальник, а значит происходит срабатывание узла автоматики. Вам обязательно нужно прибавить поступление газа на запальное устройство. Подобное возникает периодически в следствие снижения давления в отопительной системе. Другим фактором может являться ослабление тяги дымохода, если он смонтирован неверно.

Можете мне подсказать, что за проблема, если в доме отключается этот прибор, в основном, если на улице сильный ветер и плохая погода. Порекомендуйте, как можно исправить неполадку?

В случае запуска запальной горелки, электро-магнитный клапан принудительно срабатывает примерно за пятнадцать секунд. Когда запальник тухнет, выключение ЭМК клапана произойдет в цикле 10-ти секунд, послышится щелчок.

Когда-то давно установил на даче комбинированный котел КС-ТГВ 31,5. Постройка небольшая, по площади около 30 метров. Как видно, объем мал, но вода не нагревается больше 55 градусов. В комнате находятся 2 батареи на 10 секций. Не могу понять, как же повысить температуру нагревания?

Вас может избавить от проблемы установка насоса циркуляции. Нередко может возникнуть уменьшение давления в газовой магистрали.

По каким причинам при работе систематически бывает перегревание котла?

Основная причина — нет циркуляции в отопительном контуре. Также вероятно засорение фильтра либо большое скопление воздуха в системе отопления.

У нас случилась неисправность. Если закрыть вентиль холодной воды и подать ГВС, вся вода исчезает из отопительной системы. Подскажите причины?

Видимо, некорректно работает кран подпитки системы отопления. Он дает двигаться воде по обоим направлениям. Когда есть давление воды в системе, то протекания в другую сторону возникать не может.

По какой причине агрегат издает шум, бульканье, а изредка долго воет и сильно хлопает?

Жидкость в системе весьма наполнена кислородом. При нагревании происходит испарение воздуха, поэтому вы слышите шум. Если прибор отрегулирован некорректно, может выть байпас или газовый клапан. Сильные хлопки при пуске говорят о проблемах системы розжига.

Объясните мне, как разобраться в таком вопросе. В эксплуатации газовый котел Дон КС-ТГВ 16 укомплектованный автоматикой САБК-Т. В момент розжига основное горелочное устройство горит хорошо, но в течение 15-25 секунд тухнет. Новый запуск не приносит изменений. Что произошло?

В первую очередь проверяйте термопару и датчик тяги. Сделать проверку контактов цепи. Аккуратно разукомплектовать запальную горелку и продуть. Отрегулируйте запальное устройство на минимальное давление газа. Похоже, возникло ухудшение тяги, и из-за этого запальник имеет недостаток воздуха во время розжига основной горелки.

Сильно коптит пламя и газогорелочное устройство все время горит, не угасая. Температура выше установленной подняться не может, тогда как огонь продолжает гореть. На деталях агрегата большой налет копоти. Местные газовщики сказали, что плохая тяга. Как это исправить?

Возможно, имеет место нехватка воздуха. Вам нужно сделать полное техобслуживание. Снять блок горелки, очистить и вымыть горелку и жиклеры. Теплообменник следует очистить с внешней стороны.

Скажите нам, пожалуйста, по каким причинам котельный аппарат коптит? Что следует делать для того, чтоб решить этот вопрос?

Скорей всего, имеется слабая тяга в камере сгорания. Можем посоветовать почистить дымоходный канал.

Что нужно делать, подскажите, когда напольный котел КС-ТГВ 25 не разжигается? Пробую держать рукоять управления, выжимаю кнопку розжига, после держу в таком положении приблизительно минут восемь, отжимаю, и агрегат гаснет.

Вероятней всего, трубка запальника загрязнена. В таком случае вы должны провести полноценную профилактику. Еще является окисление клемм на датчике тяги. Следует отсоединить клеммы и убрать с них окисел.

Провел в начале августа запуск газового котла КС-ТГВ 31.5. Примерно спустя полгода возник сбой. Пытаюсь установить температурный цикл, а он не удерживает его. Хотелось бы узнать, в чем причина?

Судя по всему, автоматика неисправна, и если температура повышается на 70 градусов, форсунки перестают работать. Рекомендуется отрегулировать автоматику для правильного исполнения функций. Еще одним фактором может являться то, что выбрана несогласованная мощность агрегата по отношению к площади отопления.

Выполнил в середине этого года пуск данного прибора. Он функционирует на сжиженном газе. За полгода потрачено приблизительно 10 м3. Последнее время внутри аппарата переизбыток нагара, а также начала коптить основная горелка. В чем причина этого явления?

Избыток сажи в камере сгорания показывает, что не отрегулирована горелка, и от этого газовое топливо может сгорать не полностью. Также может быть низкокачественный сорт смеси газа. Чтобы горелка не коптила, необходимо периодически выполнять очистку с применением воды.

В работе этот агрегат. В момент старта газовая горелка зажигается тотчас же гаснет. По всей видимости, что отсутствует запальная искра. Как отремонтировать данную аварию?

Необходимо проверить, слышен ли звук при образовании искры запального механизма, когда вынут провод на розжиг. Если звука нет, надлежит сменить запальный трансформатор. Если есть, выполните замену электрода розжига либо горелки.

Несколько дней тому назад появилась проблема с универсальным котлом КС-ТГВ 40. Из него течет вода. Работал он всего 2 недели. Подскажите мне, из-за чего происходит течь?

Капать может вследствие повышенного давления в системе. Вероятно, разрушились стенки теплообменника. Гидроудары также могут оказаться источником течи в котле.

На даче мы намерены реализовать подключение этого агрегата. Проинформируйте нас, каково стандартное давление на подачу газа (метан/пропан) у этих агрегатов?

В этом виде аппаратов величина заявленного давления подачи газа для метана/пропана составляет 150.0/300.0 Паскаль.

В работе этот агрегат. Не так давно произошел сбой в работе. Прибор стартует, но в режиме отопления не греет. Что может быть?

Скорей всего, скопился воздух в батареях или имеется накипь в теплообменнике. Его следует промыть.

Мы используем на даче данный прибор. До сегодняшнего дня трудился без вопросов. В данный момент в нем произошла авария. Прибор очень часто уходит в перегрев. Как удалить такую неполадку?

Вероятно, наросла накипь, поэтому закупорился проток. Вам требуется почистить агрегат.

На днях у нас появилась неисправность с котлом отопления. Работал только 3 месяца. Потом вдруг неожиданно он закончил поднимать отрегулируемую температуру. Подскажите мне, что происходит?

В вашей системе газовое давление меньше, чем требуется. Надо осмотреть вентиль газа. Возможно, внутри много смазки. Требуется удалить лишнюю.

Поясните, как можно подкачивать расширительный бак?

Бак расширителя можно подкачивать обычным подручным насосом до требуемого по инструкции давления. Как правило, диапазон равен 1-1.5бар. Перед тем, как подкачивать расширитель, следует удалить теплоноситель с котла. Это выполняется с помощью штуцера слива или через кран разбора воды, заглушив подачу ГВС.

Газовый котел КСТГВ 20 не может запуститься. Когда сохраняешь в нажатом положении клавишу вкл/выкл, горелка зажигается. Если не фиксировать клавишу, прибор отключается. В чем причина неполадки?

Предположительно, повреждена термопара или поломка газового клапана. Также бывает уменьшение давления газа на входной магистали. В некоторых случаях имеется нехватка напряжения платы управления.

Скажите мне, какого рода действия рекомендуется выполнять в случае переоснащения вида газа?

Для этого рекомендуется поменять форсунки основного горелочного устройства. Затем поменять напряжение модуляторного питания. И в конце выполнить регулировку параметров наибольшего и наименьшего давления.

Как функционирует клапан защиты в отопительной системе?

Данный компонент, который отрегулирован на рабочее давление, обслуживает отопительную систему. Не разрешается применять предохранительный клапан в целях сливания воды из системы.

Время от времени возрастает давление системы отопления. Давление бака-расширителя понижаем до предела 2.2-2.4 атмосферы. Может ли вода отопительного контура попадает из системы ГВС?

Рост давления отопительной системы можно объяснить двумя базовыми факторами. Неправильные настройки на давление для бака-расширителя. Клапан подпитки имеет утечку.

Возникла неисправность котла КС-ТГВ 16. Розжиг выполняется очень тяжело. Запальное устройство загорается, но на главном горелочном узле пламя отсутствует. Помогите разобраться, какая это причина?

Судя по всему, нарушение в работе узла розжига. Необходимо выполнить техническое обслуживание агрегата и чистку узла зажигания.

Помогите мне устранить неисправность с дымоходом? Скоро трое суток, как возникает возвратная тяга, из-за чего дым проникает сразу же в комнату. Дымоходом занимались самостоятельно. Он состоит из металлической трубы. Наверное в чем-то допущена ошибка.

Основным фактором может являться не верно выполненная конфигурация дымоходного канала. Часто случается отложение сажи на стенках трубы, которое резко ограничивает его эффективность. Также требуется проверять вентиляцию в доме.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Информация о котле

КОТЕЛЬНЫЕ КОТЛЫ И ДЫМОХОДЫ

Восстановление котельных после наводнения

ИСТОРИЯ

ПРИЧИНЫ АВАРИЙ НА КОТЛЕ

ОЧИСТКА КОТЕЛЬНОЙ ВОДЫ

ПОЧЕМУ ПРОВЕРКИ КОТЛА?

ОБЯЗАННОСТИ ПРОГРАММЫ

Заместители государственных инспекторов

КОТЛЫ И ДЫМОХОДЫ — Перепечатано с разрешения Национального совета инспекторов котлов и сосудов под давлением

Любой котел, работающий на горючем топливе, требует наличия трубы или дымохода. Дымовая труба способствует сжиганию в котлах с естественной тягой, обеспечивая стабильную подачу воздуха для горения, который смешивается с топливом. Однако основная цель дымовой трубы — отвод продуктов сгорания на некоторой высоте над котлом, что способствует улучшению условий окружающей среды в непосредственной близости от котла. Высота трубы или дымохода определяется несколькими факторами, в том числе:

• Высота ближайшего здания или линия крыши
• преобладающее направление ветра
• Высота окружающих искусственных построек или природных рельефов
• Расположение воздухозаборников
• тип тяги котла (естественная или вентиляторная)
• вид топлива
• местные и / или национальные требования

Трубы и дымоходы должны быть спроектированы компетентным инженером, который учтет все необходимые факторы для конкретного применения, включая любые юрисдикционные (местные, государственные или провинциальные и национальные) требования.

Трубы и дымоходы должны периодически проверяться авторитетным и компетентным лицом, знакомым с проектированием и строительством дымоходов и дымоходов. В требованиях юрисдикции может быть указано, кому разрешено проводить эти проверки. Трубы и дымоходы изнашиваются с возрастом и очень чувствительны к сейсмическим или ветровым повреждениям из-за своей высоты.

При осмотре дымовой трубы или дымохода необходимо как минимум соблюдать следующие пункты:

• основание дымовой трубы или фундамент
• внешние опоры или растяжки, если используются
• подключение к патрубку или котлу
• Состояние стыков кирпича и раствора в кладке штабелей / дымоходов
• Состояние металла и стыков металлических дымоходов / дымоходов
• Состояние колпачка, конуса или искрогасителя, если он используется, наверху трубы / дымохода
• высота и диаметр трубы / дымохода в соответствии с оригинальной конструкцией
• вертикальная ориентация (по отвесу?)
• Состояние кирпичной или металлической футеровки в кладке / дымоходах
• Состояние внутреннего металла и стыков в двустенной металлической трубе / дымоходе
• внутренний проход (без препятствий и засоров)

Примечание: Приведенный выше список не является исчерпывающим, но предоставляется в качестве основного руководства.

Если требуется ремонт дымовой трубы или дымохода, владельца следует направить в орган, имеющий юрисдикцию в отношении дымовой трубы / дымохода, чтобы определить, требуется ли разрешение или другая документация. Эти юрисдикционные органы могут быть местными (городскими), государственными, провинциальными или национальными. Два примера этого:

• дымовая труба небольшого газового котла может находиться в ведении городской строительной или механической инспекции, или
• дымовая труба большого промышленного котла, работающего на опилках, может находиться в юрисдикции государственного или областного департамента по охране окружающей среды.

Восстановление котельных систем после наводнения

Наводнения, вызванные природой или структурными или механическими повреждениями, могут привести к гибели людей, травмам и серьезному материальному ущербу. Следующая информация предназначена для помощи в восстановлении котельных систем, пострадавших от затопления, чтобы помочь снизить дополнительные риски для общественной безопасности и материальный ущерб.

• Безопасность персонала, выполняющего проверки и ремонтные работы, является наивысшим приоритетом.Поскольку паводковые воды содержат много опасных химикатов и бактерий, необходимо разработать и обеспечить соблюдение процедур безопасности персонала.

• Все коммуникации в котельной должны быть отключены до тех пор, пока осмотр и необходимый ремонт отдельных систем не позволят возобновить работу.

• Необходимо провести тщательный визуальный осмотр всей котельной системы, как внутри, так и снаружи, с указанием очевидных проблем и любого специального оборудования или персонала, необходимого для облегчения ремонта.

• Помните, что некоторое оборудование может ремонтироваться только оригинальным производителем или его лицензированными агентами в целях сохранения гарантий и / или сертификации.

• Необходимо внимательно изучить установку котла или фундамент, чтобы определить, не ослабли ли они или нет. Любое движение котла или здания отрицательно скажется на трубопроводах и другом оборудовании, подключенном как к котлу, так и к конструкции здания.

• Затопленная изоляция ускорит внешнюю коррозию котлов и труб. Если удаление считается необходимым, помните, что асбест все еще присутствует во многих котельных и требует обращения со стороны специально лицензированного персонала. Если оставить изоляцию на месте и котел разжечь до того, как полностью высохнет, внутри слоев изоляции может образоваться пар, что может привести к взрывному повреждению внешней оболочки.

• Огнеупорный и огнеупорный кирпич необходимо дать полностью высохнуть и проверить на предмет износа или расшатывания.

• Системы подачи питательной воды и возврата конденсата должны быть тщательно очищены от грязи, ила или мусора. После того, как котел снова будет введен в эксплуатацию, необходимо часто проверять качество воды на предмет любых загрязнений.

• Устройства сброса давления следует проверять на предмет коррозии или любых повреждений, которые могут вызвать заедание и выход из строя. Только квалифицированный персонал должен выполнять разборку или ремонт устройства сброса давления.В некоторых юрисдикциях требуется, чтобы эта работа выполнялась компанией, имеющей гербовый знак Национального совета «VR». Выпускную и напорную линии устройства для сброса давления следует проверить на предмет закупорки.

• Все стоки и продувочные линии должны быть проверены, чтобы убедиться, что они не забиты мусором.

• Электрические / электронные органы управления должны быть оценены на предмет замены или ремонта по мере необходимости. Органы управления защитой от пламени, трансформаторы розжига и предохранительные запорные клапаны в топливной системе, которые могут вызвать взрыв печи, должны быть заменены.Остальные компоненты топливной системы следует слить и очистить или при необходимости заменить. Все работы, выполняемые с топливной системой и предохранительными устройствами, должны соответствовать требованиям юрисдикции.

• Все электродвигатели и проводку следует внимательно осмотреть, чтобы определить необходимость ремонта или замены. Все электромонтажные работы должны соответствовать требованиям юрисдикции.

• Убедитесь, что воздухозаборники свободны, а дымоходы или трубы открыты.

Эти позиции не являются комплексными, так как котельные системы и оборудование различаются по конструкции и принципу действия. Однако этот список можно использовать в качестве схемы при разработке индивидуальных инструкций по осмотру и ремонту, которые подходят для многих систем, пострадавших от наводнения.

ИСТОРИЯ

Закон Техаса о котлах, глава 755 Кодекса здоровья и безопасности, был принят 3 июня 1937 года после аварии котла со смертельным исходом.

В течение многих лет программа была частью агентства, тогда известного как Бюро статистики труда. Позже название агентства было изменено на Департамент труда и стандартов Техаса. В 1989 году название было изменено на Департамент лицензирования и регулирования Техаса, и в настоящее время оно называется Департаментом лицензирования и регулирования Техаса, где программа котельной продолжает работать в постоянно меняющейся коммерческой и промышленной среде.

ПРИЧИНЫ АВАРИЙ НА КОТЛЕ

Котельные системы разработаны для обеспечения безопасности и эффективности.Оператор котла — залог безопасной работы котла. Знания о котельных системах и их обслуживании могут гарантировать долгие годы безопасной и надежной эксплуатации.

История показала, что без надлежащей эксплуатации и технического обслуживания состояние и безопасность котла ухудшаются, вызывая потенциальную опасность из-за небрежности и неправильного понимания. Регулярное техническое обслуживание вполне по силам большинству операторов котлов. Однако настройку и ремонт котла лучше доверить обученным специалистам.Понимание того, когда следует обращаться за помощью к квалифицированным специалистам, является одной из обязанностей оператора и может сэкономить время и деньги. Некоторые из областей, в которых необходимы подготовленные специалисты:

• Предохранительные клапаны или предохранительные клапаны утечки
• Питательная вода в котел
• Утечки пара (паровые системы)
• Высокие температуры дымовой трубы (более 350 F)
• Недостаточно тепла для дома
• Конденсат капает из трубы или из передней части котла
• Постоянная перезагрузка контроллеров и устройств безопасности

Авария котла может произойти, если котлу разрешено работать без достаточного количества воды в котле.Правильно функционирующие устройства отключения при низком уровне воды необходимы для предотвращения подобных аварий. Повреждение котла может произойти от сильного коробления и деформации котла до полного расплавления или возможного взрыва котла.

Другой вид аварии котла и самый смертельный — избыточное давление. Эти аварии происходят, когда котел больше не может выдерживать избыточное давление, которое может образоваться в котле. Известно, что аварии из-за чрезмерного давления даже в небольших котлах приводят к полному разрушению здания.

Аварии, связанные с топливом, обычно происходят, когда не удается удалить горючие газы из топки перед попыткой воспламенения. Негерметичные топливные клапаны также могут быть причиной этих аварий. Если оператор замечает запах газа, необходимо выключить котел и немедленно уведомить об этом поставщика топлива.

«Никогда не обходите предохранительные устройства с помощью перемычек для перезапуска котла. Возможно непреднамеренное возгорание несгоревших продуктов сгорания в топке.”

ОЧИСТКА КОТЕЛЬНОЙ ВОДЫ

Котельная система (пар / вода) теряет воду из-за утечек пара и воды. Для восполнения этих потерь в котел добавляется дополнительная вода, называемая «подпиточная вода». Количество подпиточной воды и уровень естественных примесей в воде будут определять тип необходимой очистки воды. Для систем котельного отопления с очень небольшим количеством утечек потребуется простая программа очистки воды.Ваш специалист по очистке котловой воды может помочь вам разработать эффективную программу очистки воды.

Вся вода содержит растворенные минералы, и эти минералы, если им позволить достичь достаточно высокого уровня в котловой воде, выйдут из растворов и образуют твердую оболочку на горячих поверхностях котла. Эта твердая оболочка называется «окалиной», и ее часто можно найти на внешней стороне пожарных труб или внутри водяных труб. Накипь изолирует поверхности нагрева, уменьшая способность дымовых труб передавать тепло от горячего сгорания котловой воде.Высокая температура дымовой трубы или разорванные трубы — частые проблемы, связанные с накоплением накипи. Котловая вода также содержит растворенные газы, такие как кислород или углекислый газ. Эти газы в присутствии воды и металла могут вызвать коррозию. Коррозия разъедает металл, влияя на долговечность котла.

ПОЧЕМУ ПРОВЕРКИ КОТЛА?

Как и ваш автомобиль, печь или кондиционер, котел требует постоянного регулярного обслуживания и проверки.Хорошо обученный обслуживающий персонал, операторы котлов и инспекторы котлов являются важными составляющими безопасной эксплуатации котла.

Регулярные осмотры котла требуются в соответствии с Законом и правилами Техаса по котлам. Штат и уполномоченные инспекционные агентства предоставляют обученный персонал по всему штату для проведения необходимых проверок в соответствии с Законом и правилами Техаса по котлам.

Котел должен быть осмотрен изнутри и снаружи, чтобы определить рабочее состояние котла и убедиться в его истинном состоянии.

Инспекторы котла проверяют конструктивную целостность котла вместе с соответствующими предохранительными устройствами, прикрепленными к котлу. Эти устройства должны оставаться в хорошем рабочем состоянии для продолжения безопасной работы котла.

Потеря воды (низкий уровень воды), взрыв печи, избыточное давление и чрезмерная температура являются основными причинами аварий котлов и в первую очередь являются прямым результатом отсутствия или неработоспособности средств управления и предохранительных устройств, отсутствия технического обслуживания, неподготовленных операторов и самоуспокоенности. .Вот несколько причин, по которым проверки котлов так важны, и что может произойти, если котлы не будут проверены.

ОБЯЗАННОСТИ ПРОГРАММЫ

Закон Техаса о котлах требует, чтобы все котлы, работающие в штате Техас, были зарегистрированы в департаменте и, в зависимости от использования, проверялись ежегодно, раз в два или три года. Кроме того, представители отдела проверяют системы контроля качества для выдачи разрешительных сертификатов производителям котлов и сосудов высокого давления, ремонтным организациям и организациям государственных собственников / пользователей.

ОБЛАСТЬ ОТВЕТСТВЕННОСТИ

В штате Техас зарегистрировано около 55 000 котлов. Наши записи показывают, что примерно 60 процентов этих зарегистрированных котлов находятся в рамках соглашений об инспекции и проверяются уполномоченными инспекторами, нанятыми уполномоченным инспекционным агентством; а остальные 40 процентов котлов проверяются заместителями государственного инспектора.

Ниже приведены пять (5) региональных зон ответственности заместителей государственных инспекторов, и три (3) основных региона (91, 93 и 94) далее подразделяются между заместителями инспекторов штата по почтовым индексам и / или округам.Чтобы узнать, какой заместитель государственного инспектора проводит проверки в вашем районе, пожалуйста, свяжитесь с Департаментом для получения дополнительной помощи по телефону (800) 722-7843 или (512) 539-5716 или по электронной почте.

Заместители государственных инспекторов

Регион 91 — Ft. Уэрт регион

регион 92 — регион Лаббок

Регион 93 — Южный Техас (Сан-Антонио)

— регион 93 — Остин —

регион 93 — регион Южный Техас (Корпус-Кристи)

— регион 94 — Хьюстон —

— регион 95 — Эль-Пасо —

Для получения дополнительной помощи

За дополнительной информацией о котлах обращайтесь:

Департамент лицензирования и регулирования штата Техас
Котельная программа
П.О. Box 12157
Остин, Техас 78711

(800) 722-7843 (только в Техасе)
(512) 539-5716
(512) 539-5687 (факс)

Обратитесь в службу поддержки клиентов

Отсечка маловодья — Боб Вила

Фото: дом снабжения.com

Средний домовладелец редко задумывается о котле, пока не возникнет проблема. К счастью, как двигатель, приводящий в действие систему водяного или парового отопления, котлы обычно обеспечивают безопасную и надежную работу. Но они не без проблем. Напротив, котлы подвержены целому ряду проблем. По данным Национального совета инспекторов котлов и сосудов высокого давления, наиболее серьезные поломки котлов также являются наиболее частыми. Это состояние, известное как «сухой огонь», и его последствия могут быть не только разрушительными, но и опасными.Фактически, сухой огонь «может превратить ваш котел в бомбу замедленного действия», — говорит Дэниел О’Брайан, технический специалист SupplyHouse.com.

Конечно, системы парового и водяного отопления имеют сложную конструкцию, но сухое горение обычно происходит по простой причине — например, из-за разрыва трубы или неплотного соединения. Поскольку котлам требуется достаточный объем воды для нормальной работы, любое прерывание подачи воды к агрегату приводит к перегреву. Еще хуже то, что без воды бойлер не сможет отапливать дом.Таким образом, не подозревая о низком уровне воды в бойлере, холодный домовладелец может включить термостат, в результате чего прибор станет еще сильнее. Продолжение сухого горения может необратимо повредить котел или, что еще хуже, привести к тому, что котел станет летучим.

Фото: supplyhouse.com

Важно отметить, что не каждый котел подвержен риску перегрева до такой степени, что может нанести вред себе, дому, который он должен обогревать, или людям, которые там живут. Котлы могут быть защищены простым и недорогим устройством отключения при низком уровне воды (LWCO).Устройство LWCO активно контролирует уровень воды в бойлере, затем отключает питание и отключает систему, если уровень падает ниже порога безопасности. Эксперты считают эту функцию практически стандартной. «Точно так же, как вы не купили бы машину без ремня безопасности, — говорит О’Брайан, — вам не следует запускать паровую или водяную систему отопления без отключения по низкому уровню воды». Он продолжает: «Если в вашем котле нет LWCO, серьезно подумайте о том, чтобы добавить его».

Существует два основных типа устройств отсечки малой воды.Один из них, называемый «плавающий» LWCO, имеет плавучий шар, который поднимается и опускается вместе с уровнем воды. Если вода опускается до опасно низкого уровня, устройство отключает питание котла. Альтернатива, электрическая модель, контролирует уровень воды, проверяя ее проводимость, и отключает систему, когда уровень становится слишком низким. Оба варианта достойны рассмотрения, есть ли у вас паровой или водогрейный котел. Но нельзя сказать, что все отсечки по малой воде взаимозаменяемы. Одна функция, в частности, определяет, подходит ли данный LWCO для вашего котла — способ, которым устройство перезагружается, когда вода возвращается в котел.

В паровой системе выберите отсечку при низком уровне воды с автоматическим сбросом. Причина? Уровень воды в паровом котле нередко колеблется в процессе нормальной работы. LWCO может отключить котел, если уровень воды упадет слишком низко, но как только уровень вернется к безопасному минимуму, автоматический сброс позволяет котлу снова запустить его. С другой стороны, в водогрейном котле низкий уровень воды обычно является признаком того, что возникла проблема, требующая внимания. По этой причине рекомендуется соединить водогрейный котел с LWCO с ручным сбросом.Таким образом, домовладельцам предлагается устранить основную причину сбоя, прежде чем они снова активируют котел.

Амбициозные мастера, имеющие опыт работы в сфере сантехники, могут установить устройство отключения низкого уровня воды самостоятельно, без помощи профессионала, но всем остальным О’Брайан советует нанять подрядчика. Если вам нужна помощь в выборе подходящего устройства для вашего котла и отопительной системы, свяжитесь со специалистами SupplyHouse.com — и не откладывайте. В конце концов, учитывая, что эти устройства могут предотвратить потенциально пагубные последствия, отключения при низком уровне воды могут быть, как говорит О’Брайан, «самой важной функцией безопасности дома, о которой вы никогда не слышали.» До настоящего времени.

Фото: supplyhouse.com

Эта статья была представлена ​​вам на сайте SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Бизнес-моделей Connected Things: British Gas Boiler IQ

Бизнес-модель, соответствующая риску компании

В определенном смысле выбор бизнес-моделей British Gas более инновационен, чем интеллектуальный термостат Nest, который полагается только на простую продажу устройства. Но компания не идет на крайний риск в этой модели.Клиенты по-прежнему вносят предоплату за установку, и клиенты могут отказаться от нее в течение 30-дневного периода, но затем будут заключены годовой контракт на обслуживание.

British Gas не сильно ударит по балансу для реализации этой модели — включая стоимость всех этих котлов Worchester или даже датчиков. Они демонстрируют дополнительную ценность для клиента этого времени проактивного обслуживания по требованию и взимают за это плату в размере

Прозрачность прав на данные

British Gas также заранее прозрачно сообщает о правах клиента и доступе к личным данным, а также к данным, генерируемым системой HomeCare.В одном из самых четких и удобных для пользователя документов с положениями и условиями, которые мы когда-либо видели, British Gas описывает различные страховые, гарантийные и интеллектуальные продукты для дома, чтобы описать обязательства компании и клиентов.

Политики данных потребовали немного поиска. Нам пришлось просмотреть ряд различных политик конфиденциальности, но компания создала политику конфиденциальности специально для счетчиков и умных домов. Клиенты сами решают, как часто ваши интеллектуальные счетчики будут снимать показания счетчиков: каждые 10 секунд, каждые полчаса, ежедневно или ежемесячно.Клиенты также могут изменить свои предпочтения в любое время. Политика четко определяет, какая информация используется и с какой целью.

Это прямо не указано в политике конфиденциальности, но похоже, что British Gas рассматривает данные счетчика как личные данные и соблюдает все соответствующие законы Великобритании.

Evaluating Boiler IQ and British Gas ‘Efforts:

При запуске бизнес-модели для подключенных устройств и услуг необходимо учитывать основные проектные соображения, которые помогают формировать потоки ценностей между различными заинтересованными сторонами: клиентами, партнерами, существующими обслуживающими работниками, и инвесторы.

Для компании, возникшей более 200 лет назад, British Gas проделывает замечательную работу по переосмыслению клиентского опыта, опираясь на партнеров в отношении основных технологий и согласовывая выбор в рамках бизнес-модели как услуги с учетом рисков, связанных с компанией и акционеры готовы брать. Хотя компания соблюдает законы Великобритании и ЕС в отношении прав на данные, у нее просто слишком много разных типов политик для каждого предложения, и они выиграют от корпоративных политик и корпоративного управления — как для доверия клиентов, так и для внутреннего согласования.

Boiler IQ — это напоминание существующим операторам о возможности запуска приносящих доход связанных систем на основе Интернета вещей, которые ценят клиенты.

Требования к проекту — Специалист по проектированию — Котел

Применимость кодекса и зонирование

Котельные работы должны соответствовать Строительным нормам Нью-Йорка: строительный, водопроводный, топливный газ, механический и административный кодексы. Согласно Разделу 28-101.4.3 Административного кодекса 2014 года, дополнения, изменения, обновления или ремонт установленных систем должны соответствовать требованиям, предъявляемым к новым установкам, при этом существующая установка не должна соответствовать всем требованиям настоящего Кодекса.Дополнения, изменения или ремонт не должны делать существующую установку небезопасной, опасной или перегруженной. Могут применяться другие коды, например:

* Примечание: Хотя ниже приводится список основных зон зонирования, Кодекс и другие правила могут иметь отношение к дизайну проекта; он не распространяется на ВСЕ применимые правила. *

Применимые коды

Механические работы могут потребовать соблюдения следующих разделов Строительного кодекса, Механического кодекса, Кодекса пожарной безопасности или Кодекса энергосбережения:

* Примечание: Новые приложения для зданий, построенных в соответствии с Кодексом 2008 года , должны соответствовать Кодексу 2014 года, как того требует AC §28-101.4 и 102.4.3 *

Зонирование

Котлы, новое или измененное оборудование или вспомогательные конструкции должны соответствовать положениям о разрешенных препятствиях на требуемых дворах, открытом пространстве, высоте и / или при воздействии неба. При установке на крыше соблюдайте требования пожарной охраны к зданиям высотой 100 футов или меньше. (Включая, но не ограничиваясь, ZR 23-44, ZR 23-62, ZR 24-33, ZR 33-23, ZR 33-42 и ZR 43-23 и ZR 43-42.

Руководство по представлению планов работы котельных систем

Предпроектная проверка должна охватывать все существующие котельные системы и компоненты, а также другие элементы здания, на которые распространяется предлагаемый объем работ, для проверки работоспособности котла на соответствие нормам или модификаций котельных систем.Исходя из сложности и масштаба проекта, информация, представленная на чертежах котла, должна содержать четкое описание работ, необходимых для реализации проекта. (См. Раздел 28-104.7.1 Административного кодекса Нью-Йорка.

Хотя DOB не требует организации и стиля строительной документации, руководящие принципы, изложенные в этой главе, должны обеспечивать последовательный подход к подготовке строительной документации, который облегчит процесс рассмотрения плана. Во многих случаях проект может включать в себя документацию существующих котлов или котельных систем и компонентов, которые должны быть четко обозначены как новые по сравнению с существующими системами.

Проекты могут быть сертифицированы профессионально, согласно AC 28-104.2.1

Полные рабочие чертежи котельных систем

Строительная документация представляет собой работу, которая тесно координируется со многими другими дисциплинами, такими как архитектурные, структурные, электрические и сантехнические. Чтобы обеспечить координацию с другими дисциплинами, подробности, необходимые для полной подачи чертежей, можно найти в разделах AC 28-104.7 и BC 107 Кодекса механики Нью-Йорка.2 для получения информации о подаче и необходимой строительной документации.

Полный комплект чертежей должен включать:

Строительная документация . Чертежи, необходимые для передачи важной информации, такой как графики, схемы стояков, план этажа, детали монтажа и схемы управления. Титульный лист должен четко определять местоположение проекта и окрестности с помощью графических средств. Соответствующие строительные нормы и правила должны быть указаны на чертежах. Указатель чертежей рекомендуется для четкого определения всех уникальных систем, которые могут быть задействованы.

• План участка . Если проект включает внешние или подземные работы, такие как хранилище для размещения котла или хранилища топлива, подземный резервуар для хранения, топливный терминал наливной трубы, которые находятся вне здания, то они должны быть четко задокументированы.


• Планы этажей / крыши . Поэтажные планы с указанием существующих и предлагаемых условий с указанием расположения всего оборудования, газа, масла, вентиляции, дымовых труб и дымоходов должны быть указаны на чертежах.Важно четко определить назначение помещения, расположение оборудования, огнестойкие стены и их проходы, средства вытяжки и другие узлы, регулируемые нормами. На планах крыши должны быть показаны котельные, механические помещения, хранилище топлива, вентиляция и любые связанные с ними компоненты. Рекомендуется следовать архитектурной номенклатуре плана этажа / крыши для порядка листов и нумерации, чтобы упростить логическую последовательность согласования со всеми профессиями и дисциплинами


• Фасады зданий . Требуется, если проект предусматривает расположение воздуха для горения, воздухозаборников, расположение вытяжки снаружи здания по отношению к работающим окнам и дверям.


• Строительные секции . Может потребоваться для проектов реконструкции и может включать в себя поперечные сечения дымохода или дымохода.


• Схемы стояка . Если проект предусматривает изменение существующих или установку новых трубопроводов (нефть / газ), каналов для сжигания и вентиляции, необходимо предоставить соответствующую схему стояков.Диаграмма подступенка должна показывать детали новых и существующих условий, высоты этажей, размерные характеристики каждого элемента и идентифицировать устройства, которые он обслуживает.


• Детальные чертежи . Эти чертежи содержат важную информацию, необходимую для четкого обозначения объема работ в увеличенном виде. Кроме того, эти чертежи могут также содержать несколько возвышений и разрезов, чтобы передать предлагаемый объем работ.
  • Рабочее давление оборудования
  • Воздух для горения / вентиляции / разрежения
  • Монтаж оборудования
  • Дренаж
  • Битое стекло


• Спецификации строительных систем. График оборудования с указанием марки, модели, мощности, типа топлива, подводимой / тепловой энергии, эффективности, максимального давления, галлонов в минуту, числа оборотов в минуту и ​​электрических характеристик.


• Энергетический анализ. Если объем проекта включает в себя одно из следующего, в планах требуется энергетический анализ: изменение существующих или установка новых трубопроводов, по которым проходит жидкость с механическим подогревом, проникновение через тепловую оболочку, замену оборудования, замену элементов управления оборудованием и / или демпферов. Ввод в эксплуатацию требуется, когда разрешенная замена оборудования превышает общую входную мощность 600 кБТЕ / ч

Некоторые ключевые элементы, необходимые в планах для всех проектов, включают:

• Подтверждение соответствия существующего оборудования и служб распределения требованиям к размерам согласно ECC C403.2
• Количество котлов по критериям размера (БТЕ), включая новые или измененные, тип топлива газ / мазут / сдвоенный трубопровод, на планах этажа / крыши и схемах стояков
• Укажите номера одобрений устройства / оборудования / устройства (UL, другие списки и / или специфические для объекта — укажите, устанавливаются ли они на месте, одобрены OTCR), рейтинг эффективности и места установки деталей
• Номер модели, если модульная, указать количество единиц
• Надлежащая идентификация помещений, трубопроводов, клапанов, сигнализаций, оборудования, средств управления, блокировок и устройств
• Коммерческое или жилое помещение
• Графики оборудования с температурой распределения горячей воды
• Расположение резервуаров для хранения топлива, количество резервуаров, вместимость, сорт масла
• Укажите размер существующего дымохода / дымохода, материал и предлагаемые изменения, включите заявление, если требуется специальный осмотр — см. Ниже
• Проникновения через огнестойкие агрегаты и места
• Если применимо, указать особые требования к осмотру
• Там, где это применимо, четко указать положения о требованиях к вводу в эксплуатацию и завершению работ в соответствии с ECC C408
• Если применимо, указать крепление оборудования к конструкции
• Класс изоляции трубопровода Расположение и толщина изоляции трубопровода согласно ECC C403.2,10
• Места срабатывания сигнализации температуры воды и верхнего предела
• Проникновения через тепловую оболочку — расположение и детали уплотнения, согласно ECC C402.5.1.1
• Сертификат сейсмостойкости / расширения
• Детекторы дыма / угарного газа

* Примечание: Специальная проверка дымохода требуется, когда речь идет о новых или измененных работах с дымоходом. *

Подача строительной документации

1. Чертежи .Чертежи котла должны четко отражать объем работ и включать все затронутые системы. Примеры этого:

Номер листа:	Описание листа:
Т-001.00	Титульный лист, план участка с расположением котла, указатель чертежей, обязательные примечания, список требуемых специальных / текущих проверок и легенды
А-100.00	Планы этажей с изображением котла, схемы расположения трубопроводов и воздуховодов
А-201.00	Планы этажей с изображением котельной и склада топлива
М-101.00	Таблицы и примечания для котлов и оборудования
М-201.00	Схемы стояка для газа, масла и / или вентиляции, и детали
EN-001.00	Анализ энергетического кодекса и примечания (если применимо)

Обозначение котла включает: символы, сокращения, примечания и определения.

Рекомендуемые обозначения на чертежах
A: Архитектура: Обязательное обозначение для архитектурных работ.
M: Механические: Обязательное обозначение, если котельные работы оформляются отдельно от других работ.
EN: Энергетический анализ: Обязательное обозначение, если требуется энергетический анализ.

2. График строительных систем . Новый график, который позволяет Департаменту лучше регистрировать и отслеживать ключевые системы и устройства здания, разрабатывается взамен нынешнего Графика C и других графиков, представленных вместе с документами о вакансиях. Это предоставит Департаменту и другим городским учреждениям, включая коммунальные службы, соответствующие сведения о системе или устройстве.Для работы котла используются две системы: Котел, Горелка и Хранение мазута. Для этих систем применимые детали могут включать:
   • Кол-во котлов
   • Низкое / высокое давление в котле
   • Используемое топливо
   • Емкость ввода / вывода
   • Котел паровой / водогрейный
   • Детали горелки
   • Количество резервуаров и вместимость
   • Масло марки
   Модель
   • и детали UL (установка на месте)
   • Подробная информация о местонахождении


3. Необходимые документы .В зависимости от объема проекта к чертежам при приемке могут потребоваться следующие документы:
   • Дымоход
   • Отчет об осмотре существующих дымовых труб, которые будут использоваться
   • Обследование дымовых труб существующего соседнего здания
   • План защиты арендатора / пассажира (если применимо)
   • Контрольный список по борьбе с домогательствами СРО MD
   • Переход с центрального отопления на индивидуальное (ножка)
   • MTA или другие требования или ограничения в отношении общественного транспорта
   • Особая опасная зона наводнений (SFHA)


4. Обзор плана или аудит для утверждения или принятия .После подачи полного комплекта строительной документации заявка передается на рассмотрение эксперту по плану DOB. При наличии профессиональной сертификации приложение подлежит аудиту. Рассмотрение плана или аудит представления, предоставленный специалистом по проверке плана или аудитором, может привести либо к одобрению / неодобрению, либо к принятию / отклонению, соответственно. После отклонения обзора плана или неудачи аудита уведомление о возражениях направляется Заявителю записи и Владельцу. Возражения должны быть разрешены путем встреч с сотрудниками отдела экспертизы плана DOB или аудитора.После успешного разрешения возражений заявка одобряется или принимается.


5. Поправки к утверждению после публикации. Любые изменения утвержденного объема работ, которые являются значительными и существенными, потребуют представления пересмотренных планов для Поправки после утверждения (PAA). Разрешение на изменение должно быть получено до завершения работы или установки оборудования. Несущественные изменения не требуют PAA; однако эти изменения должны быть отображены на планах и включены в представление «Как построено» в конце проекта (§28.104,3). Существенные изменения, которые соответствуют следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
   • Установите дополнительные котлы или замените их двумя или более котлами меньшего размера.
   • Изменения конструкции — новое расположение, изменение типа котла, высокого / низкого давления, с пара на горячую воду или с жидкого топлива на газ или с газа на жидкое топливо и преобразование масляной горелки в двухтопливную горелку.


6. Как построено представление .Все изменения должны быть представлены в чертежах «Как построено» в конце проекта.

Специальные проверки

Котельные работы могут потребовать, в соответствии с Главой 17 Строительного кодекса, определенных специальных и текущих осмотров, а также других строительных требований, которые должны выполняться во время и в конце строительства, как указано в таблице ниже. Зарегистрированный специалист по дизайну отвечает за указание, какие специальные проверки требуются при приеме заявки. Владелец должен привлечь Специальное инспекционное агентство, как того требует Раздел 406 Кодекса топливного газа, для таких Специальных и текущих инспекций.

Прочие требования

• FDNY . Установки для хранения топлива / модификации резервуаров требуют уведомления FDNY. FDNY требует ежегодного разрешения на резервуары для хранения топлива.
• ДЭП . Требования к подаче.
• Дек . Требования к заполнению топливного бака

Профессиональные ссылки Design

Полезные ссылки

Коммерческие котлы | ASAP Appliance Standard Awareness Project

ПРОДУКТ:

Коммерческие котлы обычно используются для отопления таких зданий, как школы, офисы, многоквартирные дома и больницы. Коммерческие котлы могут использовать в качестве источника топлива газ или мазут и вырабатывать горячую воду или пар.Нагретая вода или пар циркулирует через радиаторы, плинтусы или фанкойлы. Коммерческие котлы определяются как имеющие мощность не менее 300 000 БТЕ / ч (британских тепловых единиц в час).

СТАНДАРТ:

DOE завершил работу над текущими стандартами для коммерческих котлов в 2009 году, и они вступили в силу в 2012 году. Стандарты основывались на уровнях эффективности в версии 2007 года ASHRAE 90.1, который является энергетическим кодексом коммерческих зданий. (Закон об энергетической политике и энергосбережении (EPCA) требует, чтобы уровень эффективности оборудования в соответствии со стандартом ASHRAE 90.1, DOE должен либо установить измененные стандарты для продуктов на уровнях, указанных в ASHRAE 90.1, либо установить более строгие стандарты, если они приведут к значительной дополнительной экономии энергии и являются технологически осуществимыми и экономически оправданными.) Стандарты требуют минимальной эффективности От 77% до 84% в зависимости от конкретного типа, размера и топлива. Самый распространенный тип коммерческих котлов — небольшие газовые водогрейные котлы — должен иметь минимальный КПД 80%.

В конце 2016 года Министерство энергетики выпустило окончательное правило, обновляющее стандарты для коммерческих котлов.Однако Министерство энергетики отложило окончательную публикацию на три года, пока не было принудительно опубликовано судом. Стандарты были окончательно опубликованы в Федеральном реестре 10 января 2020 года и вступят в силу 10 января 2023 года. Стандарты повышают минимальный уровень эффективности до 81–88%.

КЛЮЧЕВЫЕ ФАКТЫ:

Около четверти всей коммерческой площади отапливается коммерческими котлами. Коммерческие котлы обычно используются для обогрева зданий, которые имеют систему отопления и охлаждения, называемую центральной системой, где котлы обеспечивают горячую воду или пар для отопления, а чиллер обеспечивает холодную воду для охлаждения.(Напротив, другие здания могут отапливаться и охлаждаться, например, с использованием сборных крышных агрегатов.) При использовании конденсационной технологии возможна гораздо большая экономия энергии от коммерческих котлов. Конденсационные котлы извлекают дополнительное тепло за счет конденсации водяного пара в дымовых газах. Газовые водогрейные котлы с конденсационной технологией могут достигать КПД 99%.

NRCB Комбинированный водонагревательный котел

НОВЫЙ ПРОРЫВ В ТЕХНОЛОГИИ КОМБИНИРОВАННЫХ КОТЛОВ

NRCB — первый и единственный комбинированный котел на рынке, который может одновременно обеспечивать отопление жилых домов и помещений для жилых помещений.Эти одновременные возможности легко контролировать и особенно полезны для приложений, которые не хранят или не доставляют тепловую энергию эффективно. Например, пользователь может принять душ, не беспокоясь о соответствующем падении температуры в помещении.

Еще одним нововведением в отрасли является использование NRCB аустенитной нержавеющей стали 316L для первичных и вторичных теплообменников, которые имеют более высокую коррозионную стойкость, чем традиционные теплообменники, для увеличения долговечности и срока службы.Третий пластинчатый теплообменник для нагрева воды для бытового потребления также изготовлен из нержавеющей стали.
Он также намного превосходит самые жесткие стандарты выбросов. Полностью модулируемая горелка устройства имеет уровень выбросов оксидов азота всего 14 частей на миллион (ppm), что намного ниже требований Округа управления качеством воздуха Южного побережья в 20 ppm.

При скорости потока от 9,8 до 11,1 галлонов в минуту NRCB обеспечивает почти вдвое больший поток, чем модели конкурентов. Кроме того, регулирующий клапан, не предлагаемый конкурентами, обеспечивает постоянную температуру для потребности в горячей воде для бытовых нужд, независимо от температуры поступающей воды.

Наконец, в отличие от многих других комбинированных котлов, NRCB имеет встроенное управление сбросом температуры наружного воздуха и совместим с контуром рециркуляции без необходимости в дополнительных теплообменниках или элементах управления.

Домовладельцы оценят повышенный комфорт, который стал возможен благодаря одновременной способности устройства нагревать воду для бытового потребления и пространство в помещении. Больше не будет возможности воздействия душа на температуру в помещении.

Они также могут получить огромные выгоды от 95% AFUE (годовой эффективности использования топлива) NRCB.Его характеристики по экономии топлива позволяют NRCB соответствовать стандартам Energy Star Most Efficient, которые представляют собой наивысший рейтинг эффективности EPA. Более высокая эффективность означает большую экономию на ежемесячных счетах за коммунальные услуги. Его эффективность также принесла NRCB сертификат Института кондиционирования, отопления и охлаждения (AHRI), который дает домовладельцам право на получение различных государственных энергетических скидок.

Список устройств безопасности котла и их функций

Все котлы спроектированы с автоматическим управлением безопасностью котла для защиты оборудования объекта и предотвращения выхода котла из строя.

Национальный совет и инспекторы сосудов под давлением (NBBI), национальное агентство по инспекции котлов, обнаружило, что большинство аварий с котлами является результатом отказа устройства отключения по низкому уровню воды.

Вторая ведущая причина — ошибка оператора / плохое обслуживание. Квалифицированные и сертифицированные специалисты по техническому обслуживанию должны регулярно проверять все меры безопасности, чтобы убедиться, что они продолжают работать должным образом. Ниже приводится список устройств безопасности котла и их функций.

Управление работой — Включает и выключает горелку в зависимости от желаемого давления или температуры в системе. В этом управлении используется настройка вычитаемого дифференциала, то есть точка, в которой горелка снова включается после выключения при (более высокой) рабочей уставке.

Датчик контроля воздуха для горения — Обеспечивает включение вентилятора воздуха для горения и подачу воздуха, достаточного для хорошего сгорания. В горелке горелки он расположен в камере для воздуха непосредственно перед соплом горелки. В случае встроенной горелки переключатель установлен на передней головке, которая также служит воздушной камерой. Механизм переключателя обычно открыт и закрывается при повышении давления внутри самой камеры нагнетания воздуха во время цикла предварительной продувки горелки. Он остается закрытым, пока работает вентилятор.

Контроль верхнего предела — Контроль избыточного давления. Установленный выше точки отключения рабочего предела, этот регулятор имеет фиксированный дифференциал, поэтому переключатель замкнут, если не будет достигнуто заданное значение, и он отключит питание цепи управления. В случае возникновения высокого давления или отказа управления работой горелка автоматически отключается, и управление необходимо вручную сбросить для перезапуска горелки.

Реле низкого давления газа (LGPS) — Указывает, что в горелку подается необходимое количество газа для достижения полной подачи.Это также обеспечивает правильную скорость прохождения через отверстия горелки, чтобы обеспечить надлежащее перемешивание. Низкая скорость может вызвать попадание неочищенного газа в карманы и привести к грубому или очень опасному повторному возгоранию.

Реле высокого давления газа (HGPS) — Гарантирует, что горелка не перегорится и не создаст опасное состояние с высоким содержанием топлива. Этот переключатель расположен ниже по потоку от газового клапана (ов) и работает напротив LGPS. Он открывается при повышении давления выше его рабочего заданного значения, которое выше настройки низкого давления газа и выше нормального рабочего давления газа, когда достигается полная подача.

Реле низкого давления масла (LOPS) — Проверяет, достаточно ли давления для ввода. Это также помогает обеспечить надлежащее распыление топлива, чтобы предотвратить скопление масла и плохое смешивание из форсунки.

Реле высокого давления масла (HOPS) — Дополняет реле низкого давления масла. Он работает аналогично реле высокого давления газа с настройкой выше нормального рабочего давления. Убедитесь, что в горелку не поступает избыточное количество масла, которое неправильно смешано с воздухом для горения, что приводит к чрезмерному скоплению и образованию сажи и возможному взрыву у очага пожара.

Реле контроля воздуха распыления (AAPS) — Обеспечивает полное распыление масла для более чистого ожога, воздух которого дополняет механическое распыление под давлением. Общая (воздушная) система включает сжатый воздух либо от завода, либо от встроенного компрессора, установленного рядом с горелкой.

Основные и вспомогательные отсечки при низком уровне воды — Основные средства отсечки при низком уровне воды для подачи питательной воды. Как основная, так и дополнительная отсечка малой воды защищают котел от опасных условий, отключая горелку.Часто считаются наиболее важными устройствами безопасности на котле, поскольку эти отключения могут предотвратить катастрофический взрыв у воды.

Управление насосом питательной воды — запускает подачу воды в котел в нужной точке (уровне). Этот контроль является неотъемлемой частью основной отсечки малой воды.

Сканер пламени — Проверяет и контролирует как пилотное, так и основное пламя.
