Котел длительного горения пиролизный принцип работы: Принцип работы пиролизного котла. Как работает пиролизный котел

Принцип работы и устройство пиролизных котлов

Вы когда-нибудь задумывались, сколько тепла уходит в воздух вместе с дымом из котла? В отдельных случаях эта цифра может достигать 30–40%. А ведь есть более совершенные пиролизные котлы, эффективно отапливающие дома и производственные объекты при помощи отходов производства и даже автошин. КПД таких установок превышает 90%, а это обеспечивает снижение расходов на отопление. Принцип работы пиролизных котлов позволяет использовать газ, выделяемый из топлива при определенных условиях, что и обеспечивает высокую эффективность оборудования.

Конструктивные особенности пиролизных котлов

Основное отличие котельного оборудования этого класса — наличие дополнительной камеры сгорания, в которой осуществляется сжигание выделяющейся в процессе пиролиза смеси газов. Во всем остальном устройство пиролизных котлов довольно стандартно:

• Загрузочная камера с повышенным объемом. При работе она плотно закрывается дверцей, что позволяет предотвратить неконтролируемый подсос воздуха, который для котлов такого типа абсолютно не нужен.
• Получаемый в процессе пиролиза газ поступает в топку, где и происходит сжигание газов, обеспечивающее получение тепловой энергии.
• Вся полученная тепловая энергия нагревает теплоноситель, который циркулирует в водяной рубашке. По сути, это обычный стальной или чугунный теплообменник, большая площадь которого гарантирует быстрое повышение температуры в системе отопления.
• В большинстве случаев пиролизные котлы комплектуются двумя вентиляторами. Один из них работает на нагнетание и предназначен для подачи во вторую топку свежего подогретого воздуха, необходимого для сжигания смеси газов. Второй работает на вытяжку и предназначен для удаления оставшихся продуктов сгорания.
• Образующаяся зола скапливается в нижней части котла, которая отделена от топки колосниковой решеткой. Для чистки зольника и второй камеры сжигания предусмотрены специальные дверцы.
• Дымоходы пиролизных котлов не имеют принципиальных отличий. Отметим, что благодаря сжиганию газов в продуктах сгорания остается меньше агрессивных примесей и сажи, поэтому чистить систему дымоудаления приходится гораздо реже.

Устройство пиролизного котла предполагает наличие системы автоматики, регулирующей интенсивность процесса пиролиза и горения газа в зависимости от температуры воды в системе отопления или воздуха в помещении. Отметим, что для работы вентиляторов и системы управления требуется подключение к электросети, поэтому данный тип котлов считается энергозависимым.

По какому принципу работают пиролизные котлы

А теперь давайте разберемся, чем же обеспечена высокая эффективность и по какому принципу работают пиролизные котлы.

При тлении древесины или другого топлива при недостатке кислорода получают смесь пиролизных газов, в которые входят угарный и углекислый, метан и водород, другие углеводороды. Практика показала, что из одного килограмма дров можно получить до 1,2 кубометров газообразного топлива. Отметим, что по теплотворности подобная смесь мало в чем уступает природному газу.

На этом и основан принцип работы пиролизного котла:

• Основная топка полностью загружается дровами, щепой, отходами РТИ или углем, после чего выполняют розжиг.
• Как и у других котлов длительного горения применяется принцип «верхнего горения», при котором топливо тлеет слоями сверху вниз. Но существует большое отличие — процесс происходит при недостатке воздуха.
• Получаемая в процессе смесь газов поступает в основную камеру сгорания. Туда же нагнетается свежий воздух, который прогревается по пути.
• Полученная газовоздушная смесь сжигается с выделением большого количества тепла, а оставшиеся продукты удаляются через дымоход.
• Интенсивность горения и температура теплоносителя регулируется за счет изменения количества воздуха, подаваемого в топку.

Как видите, принцип действия пиролизного котла довольно прост. При этом он позволяет получить дополнительную энергию, которая в обычном котельном оборудовании просто выбрасывалась в воздух. Возможная экономия топлива может составлять 15-20% в зависимости от модели котла.

Основные плюсы пиролизных котлов

Пиролизные котлы основной вид оборудования, которое реализует наша компания Котел 52.

Такой выбор связан со следующими преимуществами этих установок:

• Повышенный коэффициент полезного действия при использовании различных видов топлива, в том числе и отходов производства.
• Возможность получать в 3-4 раза больше тепловой энергии без увеличения количества сжигаемого топлива.
• В зависимости от объема топки время горения одной закладки дров может составлять от 12 до 24 часов, а в некоторых случаях даже больше. Благодаря этому котел очень удобен в обслуживании и не требует постоянного контроля со стороны человека.
• Для этого котельного оборудования характерна высокая экономичность. Практика показала, что для котлов с тепловой мощностью 350–400 кВт вполне хватает 1,9 кубометров топлива в сутки.
• В удаляемых продуктах сгорания остается минимальное количество золы и вредных примесей, они практически все сгорают. Благодаря этому существенно снижается влияние на окружающую среду, да и чистить дымоход приходится гораздо реже.

По своей эффективности пиролизные котлы можно сравнить с газовым котельным оборудованием. Именно этот факт и определил все возрастающую востребованность установок этого типа. И это несмотря на то что стоимость таких котлов несколько выше по сравнению с обычными моделями. Ведь эксплуатационные расходы, да и сама цена отопления при использовании подобного оборудования существенно снижаются.

Посмотрите наше видео

Пиролизные котлы длительного горения: принцип работы и преимущества

1. Вступление.

2. Немного истории.

3. Устройство и принцип работы пиролизного котла.

4. Преимущества газогенераторных котлов.

5. Недостатки пиролизных котлов.

6. Бытовое применение газогенераторных котлов.

Проблемой использования твердого топлива всегда был очень низкий КПД, из-за того, что значительная часть тепловой энергии тратилась впустую.

Такое положение существовало до изобретения технологии, получившей название пиролиз.

Ее суть сводится к использованию двух камер сгорания в котлах отопления: в первой источник энергии преобразуется из твердого в газообразное состояние, во второй – происходит окончательное высвобождение тепловой энергии.

Это позволяет характеризовать пиролизные котлы, как более эффективное и экономичное оборудование, нежели более традиционные варианты, где сжигается твердое топливо.

История появления пиролиза

Впервые о невыгодности использования дерева в чистом виде, в качестве топлива, люди задумались в Средние века. Именно тогда появилась профессия угольщика, который занимался получением древесного угля из древесины.

В то время технология была не совершенной и значительная часть энергии расходовалась напрасно, тем не менее, КПД от такого топлива был уже выше.

Современные газогенераторы и пиролизные котлы позволили раскрыть потенциал твердого топлива по максимуму.

Устройство и принцип работы пиролизного котла

Принцип работы пиролизного котла основывается на двух последовательных этапах, первый из которых схож с аналогичным процессом, применяемым в обычных печах.

То есть, топливо помещается в камеру сгорания, где поджигается при достаточном количестве кислорода. Дальше процессы разняться.

В пиролизном котле происходит следующее:

• После того, как все топливо оказывается охвачено пламенем, доступ кислорода резко ограничивают.

• Это приводит к тому, что гореть может только часть топлива, тогда как остальной объем просто разлагается под воздействием выделяемого тепла, что приводит к образованию смеси летучих органических веществ – пиролизного газа.

В пиролизных котлах существует вторая камера сгорания, куда и поступает этот газ – в большинстве моделей это делается принудительно, с целью повышения эффективности оборудования.

Здесь происходит встреча разогретых летучих веществ (температура газа выше 300 градусов Цельсия) с кислородом. Итог – газ вспыхивает и начинается процесс горения с интенсивным выделением тепловой энергии, которая уже используется по прямому назначению отопительного котла.

Преимущества газогенераторных котлов

Несомненный плюс таких котлов перед обычным твердотопливным оборудованием заключается в полном сгорании топлива, что исключает из эксплуатационного процесса процедуру чистки этого варианта от сажи.

Из других преимуществ этих котлов можно отметить:

• Минимальное количество органических отходов, что повышает характеристики безопасности оборудования.

• Возможность использовать в качестве топлива различные типы отходов (остатки, кожевенного, швейного, скорняжного производства), так как такие котлы не способствуют образованию вредных для здоровья человека газов.

• Более длительная работа на одном заложенном объеме топлива. Некоторые модели способны выполнять свои функции на протяжении 12-ти часов и больше, тогда как традиционные котлы необходимо заправлять минимум через 4-5 часов.

• Возможность регулировки оборудования, позволяющая увеличить уровень экономичности или эффективности котла, тогда как в обычных моделях, работающих на твердом топливе, сделать это крайне затруднительно.

Недостатки пиролизных котлов

К сожалению, но и такое отопительное оборудование характеризуется некоторыми недостатками:

• Более высокая стоимость пиролизного котла, которую можно нивелировать за счет экономии при эксплуатации.

• Влага в топливе не должна превышать 20-ти процентов. В противном случае придется выполнять дополнительные работы по высушиванию.

• При сильно низкой температуре возвращаемого в котел теплоносителя существует вероятность гашения первичной камеры. Для решения этой проблемы иногда понадобится несколько усложнить всю систему отопления, добавив в нее трехходовой клапан и специальную обходную трубу – цель которых заключается в подмесе более горячей жидкости в остывший теплоноситель.

• Практически всегда для перемещения пиролизного газа во вторую камеру сгорания используется принудительная тяга. Это требует обязательного подключения котла к электросети, невозможности его работы без электрической энергии и дополнительным растратам.

Применение газогенераторных котлов

Хотя подобные котлы чаще всего используются в промышленных масштабах, тем не менее, их применение возможно и обычными людьми.

Существуют бытовые котлы, в которых топливо горит по 10-12 часов, то есть всего два раза в сутки.

Золы в топке после сгорания остаётся очень мало, так как топливо сгорает почти полностью, соответственно обслуживание таких котлов сведено к минимуму.

Такие котлы выпускают как именитые фирмы, например Buderus, так и отечественные производители, такие модели как, «Траян»,»Буржуй К» и другие.

Практически идеальный случай – эксплуатация подобного оборудования, на небольшом производстве, например в столярном цехе, отходы из которого можно использовать именно в таком оборудовании.

Для бытовых нужд специалисты рекомендуют использовать так называемые пеллетные котлы.

Для автоматической загрузки в таких котлах имеется бункер, куда засыпается топливо, которое после этого самостоятельно и в нужном количестве подаётся в топку:

Их топливо – пеллеты, которые состоят из прессованных опилок, коры, стружек и других подобных отходов.

Преимущества такого варианта очевидны:

• Прессованное топливо занимает минимум места и его очень удобно хранить.

• Использовать пеллеты можно сразу, без предварительной подготовки.

• Пирализ в таких котлах не требует существенных размеров первичной камеры, следовательно, подобное оборудование занимает меньше свободного пространства.

• Возможность реализации автоматической подачи топлива в топку.

Естественно, что такие котлы имеют конструкционную возможность включать в общую систему бойлер, чтобы потребитель мог дополнительно получать горячую воду для своих нужд.

видов, устройство, обзор лучших производителей

Годы идут, наука и техника идут вперед, а твердое топливо по-прежнему востребовано. Сжигание дров в традиционной печи или в буржуйке малоэффективно, но ситуацию изменили пиролизные отопительные котлы – агрегаты отличаются высоким КПД и относительно простой эксплуатацией.

Согласитесь, это достаточно весомые аргументы при обустройстве автономного отопления. Если вы ищете эффективный котел для дома, то вам стоит присмотреться к пиролизным котлам.

Мы расскажем, как долго устроены и работают топочные агрегаты, каковы их технические и эксплуатационные особенности, а также предоставим обзор наиболее рейтинговых моделей отечественных и зарубежных производителей.

Содержание статьи:

• Что такое пиролиз
• Устройство и работа пиролизного котла
• Котлы верхнего горения
• Особенности эксплуатации газогенераторных котлов
• Обзор популярных моделей Выводы
90 по теме

Что такое пиролиз

Дрова, пожалуй, самое первое топливо в истории человечества. Почти все знают, как быстро они сгорают на открытом воздухе, и что тепла выделяется не так много. Но ситуация кардинально меняется, если создать иные условия для процесса горения.

Так называемое пиролизное сжигание осуществляется в закрытых камерах. Туда загружаются дрова или другое твердое топливо аналогичного типа: пеллеты, опилки, древесные отходы и т.п.

Топливо воспламеняется, а затем количество воздуха, поступающего в камеру, уменьшается.

Галерея изображений

Фото

К пиролизным котлам относятся все твердотопливные теплогенераторы длительного горения, работающие на твердом топливе

Значительная часть тепловой энергии, поставляемой котлами длительного горения, обеспечивается процессом сжигания пиролизного газа

В пирокотле сложные химические соединения расщепляются на более простые составляющие под действием высокой температуры без применения реагентов

В результате термической обработки топлива образуется газ, который легче и проще сгорает. Потому что пиролизные котлы относятся к газогенераторным

В пиролизной установке непрерывно выделяется огромное количество тепловой энергии, а вывозить можно только необходимый объем

Желающим сделать пирокотель своими руками следует принять во внимание учитывать, что в связи с постоянно происходящими процессами высокотемпературного горения для изготовления топки 9 необходима термостойкая футеровка0003

По схеме сжигания пиролизные котлы делятся на агрегаты естественного и форсированного типа. Натуральные дешевле, но менее эффективны, чем форсированные, безнаддувные

По специфике обслуживания системы пирокотлы делятся на одноконтурные и двухконтурные. Первые предназначены только для отопления, вторые служат для отопления и ГВС

Пиролизные котлы заводского изготовления

Схема увеличения мощности установки

Принцип работы и КПД пиролизного котла

Основа работы газогенераторного оборудования

Экономические преимущества пирокотля

Специфика самодельных изделий

Естественный и принудительный тип горения

Одноконтурное пиролизное оборудование

Как известно, при горении происходят окислительные процессы, т. одним из основных участников которого является кислород, содержащийся в воздухе. Если кислорода мало, реакция замедляется и дрова горят медленно, ведь в таких условиях они просто тлеют. При этом выделяется некоторое количество тепловой энергии, золы и горючего газа.

Процесс пиролиза на этом не заканчивается. Газ, полученный при сжигании первичного топлива, смешивается с воздушными массами и также сгорает. В результате он выделяет гораздо больше тепловой энергии, чем при использовании стандартных теплогенераторов.

Поэтому пиролизные котлы демонстрируют очень приличный КПД по сравнению со своими чисто , а также часто дают возможность существенно сэкономить на отоплении.

Преимущество отопительного оборудования данного типа в том, что принцип его действия и устройство относительно несложны. Количество воздуха, поступающего в камеру сгорания, регулируется обычной механической заслонкой. Простая конструкция обеспечивает надежность устройства, поломки для пиролизных котлов – явление не частое.

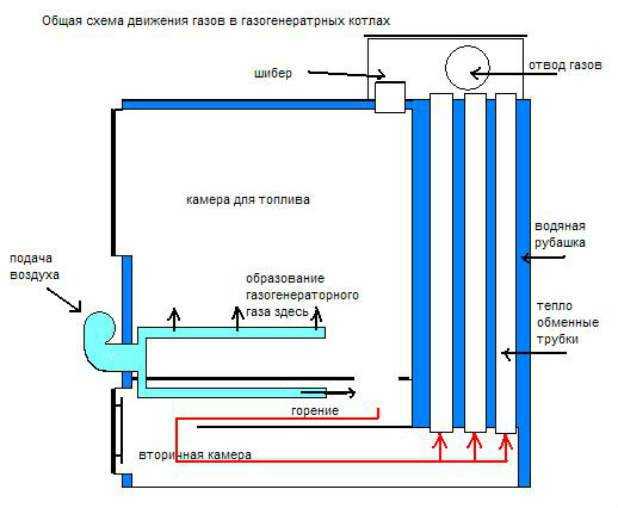

На этой схеме наглядно показаны все стадии процесса пиролизного горения. Температура внутри устройства может достигать 1200°С (+)

Еще один плюс пиролизных котлов – длительный период горения. Полная загрузка устройства топливом позволяет не мешать процессу в течение нескольких часов, иногда более суток, т.е. нет необходимости постоянно подбрасывать дрова в топку, как это бывает при открытом горении.

Конечно, это не значит, что пиролизный котел можно оставлять без присмотра. Как и в случае с другим отопительным оборудованием, существуют строгие правила техники безопасности.

Стоит помнить, что пиролизный котел не всеяден — влажность топлива должна быть низкой. В противном случае часть драгоценной тепловой энергии будет расходоваться не на нагрев теплоносителя, а на сушку топлива.

Котлы пиролизного сжигания, особенно из чугуна, имеют значительный физический вес, поэтому всегда представлены только напольными моделями

При реализации пиролизного сжигания топливо выгорает практически полностью, потребуется много чистить устройство реже, чем при использовании традиционного твердотопливного котла. Мелкая зола, полученная после очистки, используется в качестве удобрения. Сгорание топлива в таких котлах осуществляется сверху вниз.

Поэтому возможности естественной циркуляции воздуха в топке заметно ограничены. Использование принудительного нагнетания воздуха с помощью вентилятора значительно повышает КПД устройства, но в то же время делает котел энергозависимым, так как вентилятору требуется электроэнергия.

Устройство и работа пиролизного котла

Топка пиролизного котла разделена на два отсека. В первом сжигают дрова, а во втором вторично сжигают смесь пиролизных газов и воздуха. Отделяет первую камеру от второй колосниковой решетки, на которой укладывается топливо.

Воздух обычно нагнетается небольшим вентилятором. Хотя в небольших моделях иногда для создания тяги используется дымосос.

На этой схеме показано устройство пиролизного котла нижнего горения. Дрова горят медленно с небольшим количеством кислорода и выделяют горючий газ (+)

Главным отличием пиролизного котла от классической твердотопливной модели можно считать наличие принудительной вентиляции. Корпус устройства состоит из двух вставленных друг в друга частей. Пространство между стенками заполнено теплоносителем, роль которого традиционно играет вода.

Сначала в первый отсек топки пиролизного котла загружается топливо, затем включается вентилятор и поджигается топливо. Образовавшиеся горючие газы передаются во второй отсек, смешиваются с воздухом и сжигаются.

Температура горения может достигать 1200°С. Вода в наружном теплообменнике нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В относительно высокой цене можно упрекнуть приборы, использующие пиролизный принцип горения. Обычный твердотопливный котел стоит значительно дешевле. А вот в котлах длительного горения дрова прогорают практически полностью, чего не скажешь о классическом котле.

Дрова для пиролизного котла имеют определенные требования к размеру и влажности. Подробную информацию можно найти в инструкциях производителя.

При выборе пиролизного котла следует помнить, что недорогие маломощные модели обычно рассчитаны только на дрова. Дорогие модификации способны работать на разных .

Причем загружать топливо в устройство придется по максимуму, снижение нагрузки приводит к повышенному образованию золы и сажи, а также негативно сказывается на работе агрегата в целом.

Котлы с верхним горением

Одним из вариантов пиролизного устройства является котел с верхним горением. Принцип работы этих двух агрегатов очень похож.

Таким же образом в топку загружается большое количество твердого топлива низкой влажности, принудительно нагнетается воздух и топливо тлеет с пониженным количеством кислорода. Клапан, контролирующий поток кислорода, устанавливается в нужное положение.

Схема устройства котла верхнего горения Топка такого котла имеет глухое дно, частицы продуктов сгорания выводятся через дымовую трубу (+)

Но у котлов длительного горения нет ни зольника, ни колосника. Нижняя часть представляет собой глухую металлическую пластину. Такие котлы устроены так, что дрова сгорают полностью, а небольшое количество золы, оставшейся в топке, выдувается воздухом.

Такие устройства отличаются высоким КПД, а также работают при температурах выше 1000°С.

Главная особенность таких устройств в том, что они действительно обеспечивают длительный срок службы при полной нагрузке. Топливная камера в таких устройствах обычно имеет форму цилиндра.

Топливо загружается в него сверху, сверху, по центру, закачивается необходимый для горения воздух.

В котлах верхнего горения устройство нагнетания воздуха представляет собой подвижный элемент, опускающийся по мере горения дров

Таким образом, происходит медленное тление верхнего слоя топлива. Топливо постепенно выгорает, его уровень в топке снижается. При этом меняется положение устройства подачи воздуха в топку, этот элемент в таких моделях подвижен и практически лежит на верхнем слое дров.

Вторая стадия сжигания осуществляется в верхней части топки, которая отделена от нижнего отсека толстым металлическим диском. Горячие пиролизные газы, образующиеся при сгорании топлива внизу, расширяются и движутся вверх.

Здесь они смешиваются с воздухом и сгорают, дополнительно передавая теплообменнику солидную порцию тепловой энергии.

Балка, удерживающая диск, разделяющий камеру сгорания на две части, как и сам этот диск, при работе котла верхнего горения постоянно подвергается воздействию высокой температуры. Со временем эти элементы выгорают, их придется периодически заменять.

На выходе из второй части топливной камеры обычно устанавливается регулятор тяги. Это автоматическое устройство, которое определяет температуру теплоносителя и в зависимости от полученных данных регулирует интенсивность движения горючего газа. Он защищает устройство от возможного перегрева.

Стоит отметить, что внешний теплообменник в таких котлах реагирует на изменение скорости циркуляции жидкости в теплообменнике, т.е. колебания температуры. На поверхности устройства сразу же образуется слой конденсата, который вызывает коррозию, особенно если речь идет о стальных котлах.

Желательно брать устройство из чугуна, которое гораздо лучше противостоит такому удару.

Хотя топливо в пиролизных котлах длительного горения должно сгорать без остатка, на практике это происходит не всегда. Иногда зола спекается, образуя частицы, которые трудно удалить с помощью воздушного потока.

При скоплении в топке большого количества таких остатков может наблюдаться заметное снижение тепловой мощности агрегата. Поэтому котел верхнего горения необходимо периодически очищать.

Особенностью устройств этого типа является то, что по мере сгорания топлива его можно загружать, не дожидаясь, пока сгорит вся топливная закладка. Это удобно, когда нужно избавиться от горючих бытовых отходов.

Существуют также разновидности котлов верхнего горения, которые работают не только на древесном топливе, но и на угле. В пиролизных котлах этого типа нет сложных блоков автоматики, поэтому серьезные поломки случаются крайне редко.

Конструкция котла верхнего горения позволяет при необходимости загружать топку только частично. Однако в этом случае воспламенение верхнего слоя топлива может оказаться непростым делом. Само топливо необходимо просушить, дрова из открытых поленьев для такого котла не подходят.

Топливо крупных фракций также нельзя использовать для данного вида техники, т.е. дрова придется колоть на мелкие куски.

Особенности эксплуатации газогенераторных котлов

КПД пиролизного котла зависит от вида и качества топлива. Технически в топку можно загрузить не только дрова, но и уголь, и даже торф, большинство современных моделей котлов рассчитаны на использование нескольких видов топлива.

Древесина сгорает примерно через 5-6 часов, в зависимости от сорта. Чем тверже дерево, тем дольше оно горит.

Современные модели пиролизных котлов могут работать на различных видах древесного топлива: дрова, брикеты, пеллеты, уголь, торф и др.

Около десяти часов уйдет на сжигание каменного угля, столько же бурого уголь тлеет в течение восьми часов. На практике метод пиролиза демонстрирует наибольшую теплоотдачу при загрузке сухим деревом. Оптимальными считаются дрова влажностью не более 20% и длиной около 45-65 см.

При отсутствии доступа к такому топливу можно использовать уголь или другое ископаемое топливо: специальные и древесные пеллеты, отходы деревообработки, торф, целлюлозные материалы и др.

Перед началом эксплуатации котла внимательно изучить рекомендации производитель устройства в отношении топлива.

В пиролизных котлах подача воздуха регулируется обычными механическими клапанами. Отсутствие сложной электроники обеспечивает высокую отказоустойчивость

Слишком влажное топливо в таких устройствах недопустимо. При его сжигании в топке образуются дополнительные водяные пары, которые способствуют образованию побочных продуктов, таких как смола и сажа.

Загрязняются стенки котла, снижается теплоотдача, со временем котел может даже перестать работать и заглохнуть.

При использовании для пиролизного котла дров со слишком высокой влажностью внутри устройства возникнут условия для образования смолы, что ухудшит теплоотдачу устройства и может привести к поломкам

Если в топку закладывать сухое топливо топка и котел настроены правильно, пиролизный газ, полученный в результате работы устройства, будет давать желто-белое пламя. Такое горение сопровождается незначительным выбросом побочных продуктов сгорания топлива.

Если цвет пламени окрашен по-другому, есть смысл проверить качество топлива, а также настройки прибора.

Пиролизные газы в смеси с воздухом горят ровным желто-белым пламенем. Если цвет пламени изменился, может потребоваться проверка настроек котла или качества топлива

В отличие от обычных твердотопливных аппаратов, перед загрузкой дров в пиролизные котлы, работающие на твердом топливе, топку следует протопить.

Для этого выполните следующие действия:

1. Мелкая сухая растопка (бумага, щепа и т.п.) загружается на дно печи
2. Поджигается факелом из подобных материалов.
3. Закрыть дверцу камеры сгорания.
4. Дверь загрузочной камеры слегка приоткрыта.
5. Добавляйте порции растопки по мере ее горения.
6. Процесс повторяется до образования на дне слоя тлеющего угля.

К этому моменту топка уже прогревается примерно до 500-800°С, создавая условия для загрузки основного топлива. Не используйте бензин, керосин или другие подобные жидкие вещества для розжига растопки. Прежде чем разогревать топку котла длительного горения, убедитесь, что устройство готово к работе.

Характерной особенностью котлов пиролизного сжигания является малое количество золы и золы, что облегчает процесс очистки устройства и обслуживания его

Для этого проверяют на тягу, герметичность дверей, исправность запорных механизмов и регулировочное оборудование, наличие и т.д.

Затем включите термостат, чтобы убедиться, что на устройство подается напряжение. После этого открывают заслонку прямой тяги и котел проветривают в течение 5-10 минут.

Обзор популярных моделей

Следует понимать, что любой пиролизный котел представляет собой достаточно тяжелый агрегат, который не предназначен для подвешивания на стену. Такие устройства можно использовать как для обогрева небольшого дома, так и для просторных дач. Как и другие отопительные агрегаты, различаются по мощности.

При выборе котла пиролизного сжигания следует руководствоваться такими показателями, как тепловая мощность устройства, размер загрузочной камеры, наличие второго контура и др.

На этот индикатор обычно ориентируются покупатели.

Среди популярных моделей данной техники следует отметить:

• Атмос (Украина) — представлены аппаратами, которые могут работать на дровах и угле, мощность варьируется от 14 до 75 киловатт.
• Attack (Словакия) — способен справиться с обогревом помещений до 950 кв. м, некоторые модели способны продолжать работу даже при отключении электричества.
• Bosch (Германия) — качественная продукция известного бренда, мощность варьируется в пределах 21-38 киловатт.
• Buderus (Германия) представлены линейками Электромет и Логано , первая хорошо известна в Европе как классический вариант пиролизного котла, вторая более современные варианты, предназначенные для частных домов.
• Гефест (Украина) — мощные устройства с КПД до 95%.
• КТ-2Е (Россия) специально разработан для больших жилых помещений, мощность агрегата 95 киловатт.
• Опоп (Чехия) — относительно недорогие котлы, надежные и долговечные, мощность 25-45 киловатт.
• Stropuva (производства Литвы или Украины) мощностью семь киловатт вполне подойдет для небольшого дома, но в модельном ряду представлены и более мощные устройства.
• Viessmann (Германия) — идеальный выбор для частного домовладения, мощность от 12 киловатт, использование современных технологий позволяет экономить топливо.
• «Буран» (Украина) мощностью до 40 киловатт – еще один популярный вариант для владельцев больших коттеджей.
• «Логика» (Польша) мощные устройства мощностью 20 киловатт легко отапливают помещения площадью до 2 тыс. кв. м, это скорее котел для производственных нужд: отопление цехов, офисов, теплиц и т. д.

При выборе пиролизного котла для частного дома стоит обратить внимание на модели с двумя контурами, чтобы не только отапливать жилище , но и обеспечить его автономным горячим водоснабжением.

Теплообменник для ГВС может быть накопительного или проточного типа. Для последнего варианта используются модели котлов повышенной тепловой мощности.

Если вы хотите сэкономить, то можете попробовать сделать пиролизный котел своими руками. Технология его сборки описана в .

Выводы и полезное видео по теме

В данном видео показан принцип работы пиролизного котла:

Подробный обзор работы котла верхнего горения можно посмотреть здесь:

Пиролизные котлы стоят недешево, но полностью оправдывают вложенные в их приобретение средства. При правильном монтаже и обслуживании такие устройства будут обеспечивать дом стабильным и недорогим теплом.

Ищете пиролизный котел для отопления дома? Или есть опыт эксплуатации таких агрегатов? Пожалуйста, оставляйте комментарии к статье и делитесь своими впечатлениями об использовании пиролизных котлов. Форма обратной связи расположена в нижнем блоке.

Пиролизный котел – применение технологии в отоплении » Топка

Для каждого типа котла важна одна характеристика, определяющая КПД. Он заключается в максимальном извлечении тепловой энергии из сгорающего топлива. Это характеристика, которой отличается пиролизный котел. Они рекомендуются для использования с топливом с высоким выходом летучих веществ. Это касается дров, древесных отходов, топливных брикетов, агро и древесных пеллет. Некоторые современные пиролизные котлы могут работать на ореховом угле или даже на коксе.

Для поддержания нормальной реакции пиролиза требуется соблюдение требований к влажности топлива. Она не должна превышать 35%. Причем, чем меньше, тем лучше. Это связано с тем, что газы пиролиза выделяются и смешиваются с водяным паром, что препятствует протеканию газообразующей реакции. При очень влажном топливе пиролизный котел, в отличие от твердотопливного, вообще не горит. Так что при отсутствии сухого топлива можно вообще остаться без отопления.

Пиролизный котел представляет собой отопительное оборудование, использующее рекуперацию тепла. Он заключается в дожигании выделяющихся при сгорании топлива газов, в основном оксида углерода, летучих углеводородов и азота. Воздух смешивается с газообразными продуктами сгорания, и они догорают. Часть тепловой энергии возвращается древесине, что обеспечивает высокоэффективное горение.

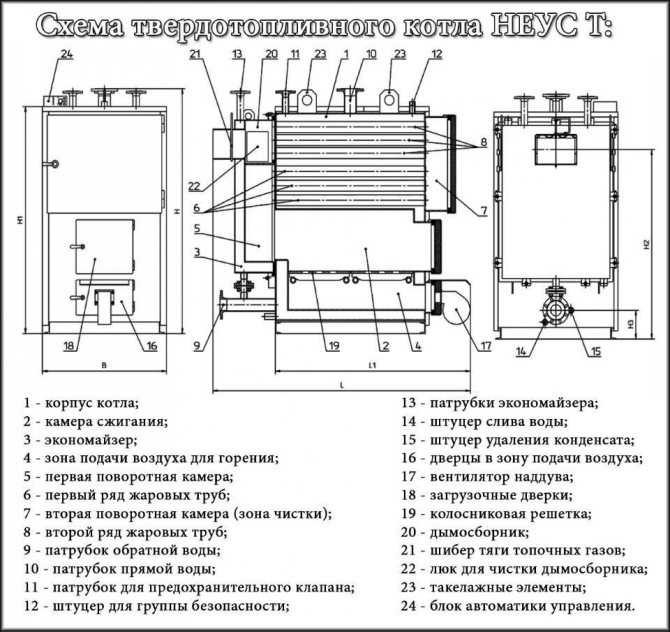

Конструкция

Принцип действия предполагает двухкамерную конструкцию. Первая камера газогенераторная, это обычная камера сгорания с топливной загрузкой. Когда кислород ограничен, топливо сгорает медленно, выделяя при этом много летучих соединений. Этот эффект называется пиролизом топлива. Газы поступают во второй отсек, в который подается воздух, так называемое верхнее дутье. Продукты сгорания сгорают вместе с воздухом и выделяют тепло.

Таким образом, пиролизный котел представляет собой котел длительного горения, работающий на газе, выделяющемся при сгорании основного топлива. Соответственно, этот тип источника тепла отличается двухкамерной конструкцией и верхним наддувом, обеспечивающим пиролизное дожигание газов.

Этот принцип реализован в современных пеллетных котлах. Это также обеспечивается автоматической горелкой пеллет FOCUS . Таким образом, эффективность повышается за счет ряда технологий.

Следует отметить, что пиролизные котлы работают только на принудительной тяге из-за высокого аэродинамического давления. Он реализован как дымосос или вентилятор для небольших котлов.

Как вырабатывается дополнительное тепло и принцип длительного горения пиролизного котла

Перед началом цикла горения топливо загружается в первую камеру сгорания. После розжига дверца плотно закрывается без подачи воздуха. Топливо тлеет и обугливается с выделением газообразных соединений.
