Котел чугунный твердотопливный viadrus: Котлы отопления Viadrus чешские, с чугунным теплообменником, купить котёл твердотопливный

Содержание

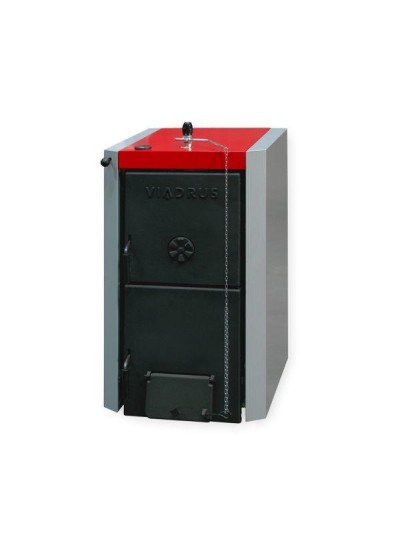

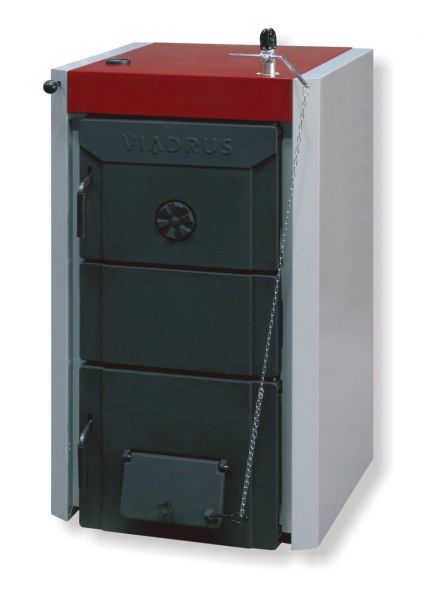

Чугунный твердотопливный котел Viadrus U22 D 25кВт

Описание — Viadrus U22 D 25кВт

Чугунный твердотопливный котел Viadrus

           Viadrus – это ведущий производитель чугунных котлов и радиаторов в Центральной и Восточной Европе. История завода Viadrus берет начало с 1888 года, когда были произведены первые чугунные радиаторы. Это была модель Bohemia, которая выпускается до этого времени.

          В настоящее время завод Viadrus производит чугунные радиаторы в классическом (ретро) дизайне – Bohemia, Bohemia R, Hellas; чугунные радиаторы с плоской лицевой частью – Kalor, Kalor 3, Termo; чугунные радиаторы  в современном стиле Slyl.

           В Украине завод Viadrus больше всего известен своими чугунными котлами на твердом топливе. Чугунные котлы на дровах Viadrus Hercules U 22 D и  на угле Viadrus Hercules  U 22 C занимают ведущие позиции по продажам в Украине. Но линейка твердотопливных котлов Viadrus в Украине представлена не только этими моделями.  Котлы Viadrus Hercules U 22 basic – более дешевый аналог угольных котлов Viadrus U 22 C  и дровяных котлов Viadrus U 22 D, чугунные котлы Viadrus Hercules U 26 – более экологичный и экономичный чем Viadrus U 22 C/D. Есть еще котлы Viadrus Hercules U24 для сжигания угля и кокса повышенной мощности (до 74 кВт).

          В линейке котлов Виадрус стоит отметить пиролизный чугунный котёл на дровах Viadrus Hefaistos P1 – это газогенераторный котел со стальным топливным резервуаром.

          Viadrus, как один из лидеров производства котлов на твердом топливе, не мог обойти вниманием очень актуальные в настоящее время пеллетные котлы. В первую очередь стоит отметить основное преимущество пеллетных котлов Viadrus – все эти котлы чугунные и имеют гарантию на теплообменник 10 лет. Линейка котлов на пеллетах представлена следующими моделями: Viadrus Woodpell, Viadrus Hercules ECO и Viadrus Hercules DUO (работает также на угле).

Характеристики — Viadrus U22 D 25кВт

Тип котла:

Классический твердотопливный

Гарантийный срок (лет):

2

Срок поставки:

Снят с производства

Страна производитель:

Чехия

Тепловая мощность (кВт):

25

Теплообменник котла:

Чугун

Диаметр дымохода (мм):

156

Подключение к сети:

Нет

КПД (%):

75

Способ подачи топлива:

Ручной

Способ розжига котла:

Ручной

Макс. Давление (бар):

4

Макс. Температура (град.):

95

Объем котловой воды (л):

40,9

Объем топки (л):

73

Отапливаемая площадь (кв.м):

250

Вес (кг):

Габариты (ВxШxГ):

990x550x880

Видео о Viadrus U22 D 25кВт

Переваги і недоліки чавунних твердопаливних котлів Viadrus

Товары похожие на Viadrus U22 D 25кВт

Viadrus чугунные твердотопливные котлы в категории «Материалы для ремонта»

Котёл твёрдотопливный с чугунными колосниками АОТ-12 STANDARD

Доставка по Украине

16 344 грн

Купить

Юни-Опт

Thermasis ECO HEAT KP 6 Чугунный твердотопливный котел

На складе

Доставка по Украине

от 52 480 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

Твердотопливный котел Viadrus U26 (3 секции) 15/11 кВт

Под заказ

Доставка по Украине

40 390 грн

Купить

Termozona

Чугунный твердотопливный котел Thermasis ECO HEAT KP 8 (44-54 кВт)

На складе

Доставка по Украине

56 580 грн

52 619 грн

Купить

ТеплоDім — гипермаркет отопительной и водогрейной техники.

Чугунный твердотопливный котел Gorenje ECO HEAT 6 CA II

Доставка по Украине

от 52 480 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

Чугунный твердотопливный котел Gorenje ECO HEAT 7 CA II

Доставка по Украине

от 57 400 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

Thermasis ECO HEAT KP 7 Чугунный твердотопливный котел

Доставка по Украине

от 57 400 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

Твердотопливный котел с чугунной плитой Marten Base MB-12V (Мартен 12 кВт)

Под заказ

Доставка по Украине

20 600 грн

Купить

PromZona — отопление, водоснабжение, канализация

Чугунный твердотопливный котел Attack F4DA 4 секции (17,9 кВт)

Доставка по Украине

66 560 грн

58 570 грн

Купить

Інтернет-магазин Домінант

Чугунный твердотопливный котел Attack F5DA 5 секцый (23,9 кВт)

Доставка по Украине

73 830 грн

64 970 грн

Купить

Інтернет-магазин Домінант

Котёл твёрдотопливный с чугунными колосниками АОТ-14 STANDARD

Доставка по Украине

18 330 грн

Купить

Юни-Опт

Котёл твёрдотопливный с чугунными колосниками АОТ-16 STANDARD

Доставка по Украине

20 310 грн

Купить

Юни-Опт

Котёл твёрдотопливный с чугунными колосниками АОТ-20 STANDARD

Доставка по Украине

22 212 грн

Купить

Юни-Опт

Твердотопливный котел Котел Viadrus U 22 D (4 секции), 4

Под заказ

Доставка по Украине

36 589 грн

Купить

Termozona

Твердотопливный котел Котел Viadrus U 22 D (7 секций), 7

Под заказ

Доставка по Украине

43 445 грн

Купить

Termozona

Смотрите также

Твердотопливный котел Котел Viadrus U 22 D (8 секций), 8

Под заказ

Доставка по Украине

51 138 грн

Купить

Termozona

Твердотопливный котел Котел Viadrus U 22 D (5 секций), 5

Под заказ

Доставка по Украине

39 981 грн

Купить

Termozona

Твердотопливный котел с чугунной плитой Marten BASE 12V

Доставка по Украине

20 600 грн

Купить

Территория шахтных котлов

Чугунный твердотопливный котел Roda Brenner Fest BF-04 (4 секции 24 кВт)

Доставка по Украине

61 150 грн

58 090 грн

Купить

Інтернет-магазин Домінант

Чугунный твердотопливный котел Roda Brenner Fest BF-05 (5 секций 31 кВт)

Доставка по Украине

69 520 грн

66 040 грн

Купить

Інтернет-магазин Домінант

Чугунный твердотопливный котел Roda Brenner Fest BF-06 (6 секций 38 кВт)

Доставка по Украине

77 700 грн

73 810 грн

Купить

Інтернет-магазин Домінант

Чугунный твердотопливный котел Thermasis ECO HEAT KP 7 (36-46 кВт)

Заканчивается

Доставка по Украине

51 865 грн

48 234 грн

Купить

ТеплоDім — гипермаркет отопительной и водогрейной техники.

Регулятор тяги Regulus RT4 к твердотопливным котлам Viadrus с цепочкой G 3/4″

Заканчивается

Доставка по Украине

от 860 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

Термоманометр до твердопаливного котла Viadrus (оригінал)

Доставка из г. Львов

722 грн

Купить

ПП «ТЕПЛОВИЧОК»

Твердотопливные котлы длительного горения Буран 20 У (Чугунный колосник)

Заканчивается

Доставка по Украине

56 650 грн

Купить

«TEPLOMAG»

Чугунный твердотопливный котел ATTACK F5DA 5 секций (мощность 25кВт)

Доставка по Украине

55 827 грн

Купить

globus-market

Котел твердотопливный с чугунной плитой Макситерм 14П

Доставка по Украине

по 15 900 грн

от 2 продавцов

15 900 грн

Купить

Территория шахтных котлов

Твердотопливный котел с чугунной плитой MaxiTerm мощностью 20 кВт

Доставка по Украине

по 23 000 грн

от 2 продавцов

23 000 грн

Купить

Территория шахтных котлов

Твердотопливный котел длительного горения Буран 15 У (Чугунный колосник)

Доставка по Украине

54 670 грн

Купить

«TEPLOMAG»

Автоматический чугунный котел Viadrus A0C



Котел на древесных гранулах Viadrus A0C представляет собой автоматический котел, доступный в двух размерах — 5 и 7 секций. Важным преимуществом является необычайно высокий КПД до 86,9 %, а также автоматический розжиг. Топливо:

  • деревянные пеллеты

Преимущества:

  • долгий срок службы чугунного корпуса котла
  • дополнительный большой бункер для пеллет
  • эффективность до 86,9%
  • соответствует классу эмиссии 4 по стандарту EN 303-5
  • опциональное дистанционное управление через интернет
  • опционально поставляется в собранном или разобранном виде
  • разумная цена и высокое качество
Особенности S.Control

3 Wizard

  • Быстрая и простая настройка в несколько шагов
  • Параметры воздуха и топлива согласуются автоматически

Дисплей

  • Графический дисплей высокого класса
  • Графическое и текстовое меню

Информация

  • История тревоги и историю ошибок
  • ЧТО ключ для быстрой помощи
  • Звуковой сигнал будильника
  • Часы с календарем

Входы/выходы

  • Насос ЦО
  • Насос ГВС с датчиком температуры
  • Смесительный клапан с датчиком температуры
  • Датчик наружной температуры
  • Комнатный термостат
  • Термостат котла (газ/жидкое топливо)
  • Датчик давления для контроля вентилятора дымовых газов
  • Датчик температуры дымовых газов10 90
  • Предохранительный ограничитель температуры

Удлинители

  • Для смесительных клапанов с датчиками температуры
  • Циркуляционный насос ГВС
  • Загрузочный насос буферного контура с датчиками температуры
  • Питатель главного бункера с датчиком топлива
  • Lambda Control
  • Net Control
Особенности S.
Control TOUCH

Мастер быстрой и легкой настройки

  • шагов
  • Параметры воздуха и топлива согласуются автоматически

    • Дисплей

    • Высококачественный цветной сенсорный дисплей
    • Графическое и текстовое меню

    Информация

    • История тревоги и историю ошибок
    • ЧТО звуковая сигнализация
    • Часы с календарем

    Входы/выходы

    • Насос ЦО
    • Насос ГВС с датчиком температуры
    • Смесительный клапан с датчиком температуры
    • Датчик температуры наружного воздуха
    • Комнатный термостат
    • Термостат котла (газ/жидкое топливо)
    • Датчик давления для контроля вентилятора дымовых газов
    • Датчик температуры дымовых газов

      • 9 Ограничитель температуры

      • Для смесительных клапанов с датчиками температуры
      • Циркуляционный насос ГВС
      • Насос загрузки буферного контура с датчиками температуры
      • Main hopper feeder with fuel sensor
      • Lambda Control
      • Net Control

      Dimensions, technical parameters of the boiler

      9207 1258888888. включая резервуар и экономайзер): ширина x глубина x высота
      Boiler type — A0C-X20P-00. 16
      Sections номер шт. 5
      Вес котла (включая резервуар) кг 356
      Объем воды л 62
      Диаметр горла дымовой трубы мм 156
      Размеры котла (включая резервуар): ширина x Глубина x High MM мм 1258 x 1639 x 1345
      0213
      Diameter of the filling hole for automatic filling mm 50
      Operation water overpressure bar 4
      Testing water overpressure bar 8
      Recommended operation heating температура воды ºC 65 — 85
      Минимальная температура обратной воды ºC 55
      Температура холодной воды ºC 10
      Избыточное давление для тепловой экс-эксханге 0,677
      Hydraulic resistance coefficient 8,155
      Noise level dB Not exceeding the level of 65 dB (A)
      Chimney draught mbar 0,10 — 0,20
      Boiler connections – heating water – return water G 1 ½» (6/4″)
      Supply voltage 1/N/ PE 230V AC 50 Hz TN — S
      Electric cover IP 40
      Electric energy consumption at the nominal power W 43

      Heating technical parameters of the boiler

      Тип котла — A0C-X20P-00. 16
      Количество секций шт. 5
      Nominal Power KW. / A0C-AXP ºC 211/113
      Минимальная мощность кВт 6,4
      Потребление топлива при минимальной мощности кг/ ч 1,5
      ТЕМПЕТА ДЛЯ ДЕМЕНТА
      .      		 114,5/74
      Minimum chimney draught mbar 0,14
      Fuel heating power MJ/kg 16,78
      Effectiveness — A0C-SXP/ A0C -AXP % 83,3/90
      Массовый расход дымовых газов на выходе — A0C-SXP/ A0C-AXP кг/с 0,014/0,014
      6 Класс котла 3 по EN 5-A0C-SXP/ A0C-AXP 4/5
      Класс энергоэффективности A+
      1. СЕДЕНИЯ
        2. 900010101099 9009 9000 9000 9000 9000 90009. 10109010
      2. 010
      3. 010
      4. .1010
      5. 010
      6. 0109.1010
      7. 010
      8. 010
      9. 010
        10. .Strab первичного воздуха)
      10. Ash door
      11. Chimney pot
      12. Burner sealing
      13. Burner PellasX
      14. Connecting hose
      15. Feeder
      16. Reservoir
      17. Cladding (complete)
      18. Control cabinet
      19. Regulator control elements
      20. Heating water pipe
      21. Ash- поддон
      22. Фланец горелки
      23. Изоляция фланца
      24. Труба обратной воды
      25. Дефлектор
      26. Верхняя изоляция дверцы кладовой
      27. Нижняя изоляция чулки дверь
      28. Верхняя изоляция ясеня дверь
      29. Нижняя изоляция дверь золы
      30. Защитная клапана
      31. Горелка
      32. Втулка

      Лист данных

      5
      Количество сегментов

      5
      . Совместные сегменты

      5
      . Согласно сегментам

      5
      .
      .
      Efficiency [ % ] 86,9
      Class 4, 5, A+, BImSchV 2
      Weight [ kg ] 356
      Depth [ mm ] 1,207
      Exhaust gas pipe size [ mm ] 156
      Water capacity [ L ] 62
      Outlet and inlet supply size [ inch ] 6 ⁄ 4 »
      Установка Вертикальная, напольная, внутренняя
      Макс. рабочая температура [ °C ] 85
      Мин. рабочая температура [ °C ] 55
      Макс. Оперативное давление [Бар] 4
      Мин. браузер, через Интернет
      Напряжение сети [ В ] 230
      Топливо пеллеты, ДА
      Гарантия 2 года на комплектующие, 5 лет на герметичность теплообменника

      Написать отзыв

      Нет отзывов о товаре

       Будьте первым, кто напишет отзыв !

      своими руками видео инструкция по установке и фото


      Отличие котлов Viadrus

      Современные твердотопливные котлы Viadrus являются популярными отопительными приборами. Для их установки не требуется согласия определенных служб. Как и в случае с другими твердотопливными агрегатами, для установки котла этой марки потребуется обустроить котельную и помещение для хранения топлива.

      Основные преимущества чешских котлов:

      1. Высокий КПД.
      2. Очень простое обслуживание.
      3. Долгий срок службы.

      Для обеспечения стабильной работы устройства на долгие годы требуется два раза в неделю очищать камеру сгорания от золы и копоти и проводить полное техническое обслуживание в начале и конце отопительного сезона.

      С использованием Viadrus U22 D

      Котельное оборудование Viadrus U22 успешно применяется в системах отопления закрытого типа, в которых используется принудительная циркуляция теплоносителя. Лучше всего дополнить их устройствами, защищающими котел от перегрузок.

      Их также можно монтировать в закрытых системах с использованием теплоаккумуляторов и принудительной циркуляции. Другой вариант использования — гравитационные системы. Причем в этом случае котел сможет работать не только в закрытых, но и в открытых системах. Viadrus U22 прекрасно выполняет функцию основного или резервного отопительного оборудования.

      Для изменения вида используемого топлива при подготовке котла к работе на газе или жидком топливе потребуются некоторые конструктивные изменения. Модернизация будет включать в себя замену дверцы котла, установку дополнительных деталей теплообменника.

      Принцип работы

      Твердотопливный котел Viadrus работает на дровах, коксе или угле. В модельный ряд входят пеллетные котлы с автоматической подачей топлива. Такой тип отопительного агрегата наиболее удобен, поэтому не требует от владельца особого внимания.

      В топку загружается любой вид топлива, затем герметично закрывается крышка. Это сводит к минимуму потери тепла и повышает эффективность оборудования.

      Принцип работы котла Виадрус

      Специалисты рекомендуют использовать в качестве топлива кокс крупностью 40-60 мм, при этом производитель гарантирует эффективную работу на следующих видах топлива:

      1. Орех 1. Топливо (кокс или антрацит) фракцией до 40 мм.
      2. Орех грецкий 2. Размер неспекающихся угольных фракций до 50 мм.

      Подробную информацию о видах угля и его характеристиках можно найти здесь.

      Обратите внимание, что если тяга дымохода хорошая (то есть не менее 20 Па), то можно использовать кусковой уголь крупностью до 80 мм.

      Почти все модели используют в качестве топлива дрова. Важно использовать только сухие бревна с максимальной влажностью 20%. Если этот показатель выше, то вполне возможно, что КПД котла снизится. Возможно использование дров диаметром до 100 мм, длина выбирается исходя из габаритов топочной камеры.

      Согласно инструкции не запрещается использование следующих видов топлива:

      • стружка;
      • опилки;
      • пеллеты в гранулах.

      Если вы решили подсыпать щепу или опилки, чтобы растопить устройство, то на дно камеры рекомендуется положить дрова. Таким образом, вы исключите попадание мелких частиц в зольную камеру.

      При работе автоматических пеллетных котлов топливо засыпается в специальный бункер, откуда оно автономно подается в камеру сгорания.

      Условия эксплуатации

      Владельцы твердотопливных котлов Viadrus отмечают простоту эксплуатации устройства. Но все же перед запуском оборудования необходимо ознакомиться с инструкцией.

      Перед запуском чешского котла:

      1. Снимите показания с термоманометра и убедитесь, что жидкости в системе достаточно.
      2. Открывает клапаны, установленные на трубах системы.
      3. Проверить чистоту дымовых каналов, колосника и зольной камеры. Если есть нагар, нужно все удалить.
      4. Дрова раскладываются на решетке.
      5. Откройте крышку и закройте загрузочные дверцы.
      6. Топливо воспламеняется через противопожарную дверь.
      7. Закройте дверцу топки и откройте глушитель, чтобы впустить воздух.
      8. Основное топливо высыпается на сгоревшие дрова и распределяется равномерно.
      9. Когда пламя станет темно-красным, используйте ключ, чтобы открыть заслонки на загрузочных дверях.
      10. Когда огонь становится желтым, створки на дверях закрываются.
      11. После достижения охлаждающей жидкостью необходимой температуры объем поступающего воздуха уменьшается. С помощью глушителя регулируется подача воздуха для работы котла в заданном режиме.
      12. При необходимости топливо все равно сообщается. Время между подходами к тепловому агрегату для заправки топливом зависит от вида топлива и силы горения.

      Обзор чугунного котла VIADRUS Hercules U 22 D 4

      Обзор твердотопливного отопительного чугунного котла на дровах и угле VIADRUS Hercules U 22 D 4 (viadrus hercules u 22 d 4)

      Viadrus является ведущим производитель чугунных котлов и радиаторов в Центральной и Восточной Европе. История завода Viadrus восходит к 1888 году, когда были выпущены первые чугунные радиаторы. Это была модель Bohemia, которая производилась до сих пор. Бренд VIADRUS широко известен в Европе и странах СНГ. Наверное, один из самых продаваемых чугунных котлов в Беларуси. Хотя брендов, из которых вы можете выбрать у нас, не так уж и мало, но также достаточно чешского чугуна и чугуна из Турции по более низкой цене. Чешский чугунный котел Viadrus может работать как в закрытых системах с использованием циркуляционного насоса, так и в открытых системах с открытым расширительным баком.

      Твердотопливный чугунный котел Viadrus Hercules серии U22 имеет 7 котлов.

      VIADRUS Hercules U 22 D 4 секции VIADRUS Hercules U 22 D 5 секций VIADRUS Hercules U 22 D 6 секций VIADRUS Hercules U 22 D 7 секций VIADRUS Hercules U 22 D 8 секций VIADRUS Hercules U 22 D 9 секций VIADRUS Hercules U 22 D 10 секции

      Преимущества твердотопливного чугунного котла Viadrus

      долговечность теплообменника из чешского чугуна проверенная годами конструкция котла возможность сжигания дров с высокой влажностью (20~25%) низкие требования для дымовой тяги возможность самотечной работы — охлаждение колосников водой простой монтаж котла благодаря резьбовым фланцам возможность переключения котла на газ или жидкое топливо

      Комплектация и комплектация твердотопливного чугунного котла Виадрус

      Котлы поставляются в полностью собранном корпусе, без собранной теплоизоляции и облицовки. Обшивка и изоляция поставляются в картонной коробке. Техническая документация и комплект поставки вложены в топку котла (см. инструкцию).

      Тип упаковки — деревянный поддон — полиэтилен — стяжка с упаковочными лентами.

      Таблица характеристик твердотопливного чугунного котла Виадрус

      При выборе твердотопливных котлов, не только чугунных, но и стальных, потребитель допускает одну очень большую ошибку, большинство значений в таблице указано для вида топлива уголь; Угля в Беларуси мало и топят обычно дровами, котел выбран не правильно, так как мощность при сжигании дров будет меньше и в сильные морозы котел может не справиться. Лучше, если расчет мощности котлов будут проводить специалисты! (менеджеры нашего магазина 100kotlov.by абсолютно бесплатно рассчитают для вас мощность котлов)

      Ниже приведена таблица вместимости угля и дров.

      Таблица емкости угля

      Таблица мощности дров

      Чугунный котел Виадрус поставляется без упаковки, поставляется отдельно в картонной коробке. Отверстие в зольнике (глушитель) регулирует подачу воздуха для горения под колосниковую решетку котла.

      Регулируется регулятором тяги или вручную регулировочным винтом на дверях.

      По мощности котел очень легко отличить даже визуально, достаточно посчитать количество секций (на фото котел Viadrus Hercules 4 секции)

      Дымоходная заслонка выхлопного патрубка регулирует выход продуктов сгорания из котла в дымоходную трубу

      . Управляется рукояткой в ​​верхней левой части котла возле загрузочных люков

      Отверстие в загрузочном люке (розетка) служит для подачи вторичного воздуха в камеру сгорания. Для контроля открывания из-за высокой температуры дверей используйте

      инструмент, входящий в комплект поставки.

      Чугунный котел VIADRUS Hercules U 22 в сборе

      Чугунный корпус котла VIADRUS Hercules U 22

      Пакет документов на покупку котла Viadrus

      Чугунный твердотопливный котел VIADRUS Hercules U 22 D (Виадрус Геркулес u 22 д) можно посмотреть, купить по адресу низкая цена, узнать цену, сравнить цены, в нашем офисе в Минске, ул. Монтажники 9. Низкая стоимость на котлы Виадрус только в нашем интернет-магазине 100kotlov.by. Огромный выбор твердотопливных котлов на нашем складе. Также осуществляем доставку в города Барановичи, Бобруйск, Брест, Витебск, Глубокое, Гомель, Гродно, Жлобин, Иваново, Калинковичи, Кобрин, Лида, Минск, Миоры, Могилев, Несвиж, Ошмяны, Пинск, Полоцк, Поставы, Рогачев, Слононь , Слуцк, Сморгонь и другие города Беларуси

      Приходите к нам в офис, будем рады каждому посетителю!

      100kotlov.by

      Разные режимы работы

      Для того, чтобы твердотопливный котел перешел в ночной режим, делаю следующее:

      1. Очищаю колосник.
      2. Они заливают топливо и ждут, пока оно прогреется.
      3. Поверните дымовую заслонку и уменьшите мощность котла.

      Утром открывают люк и отверстия на дверях, после чего просовывают решетку в открытые пепельные дверки. После окончания работы двери закрываются.

      Зольную камеру необходимо чистить два-три раза в неделю; Для работы необходимы термозащитные перчатки.

      Твердотопливный котел Viadrus U22 С/D

      Viadrus U22 c/d котел

      Viadrus U22 С/D отопительный котел, способный работать на разных видах твердого топлива, в том числе на угле, бревнах, топливных брикетах, пеллетах пеллеты. Отличие модификаций С и D состоит лишь в том, что модель с индексом D отличается более широкой дверью загрузочной камеры, а это дает возможность при растопке загружать в котел более толстые дрова.

      Основой конструкции является секционный чугунный теплообменник. Помимо передней и задней секций, твердотопливные котлы разных размеров имеют несколько внутренних секций. Соответственно, чем больше секций, тем мощнее модель. Ассортимент включает девять стандартных размеров для серии C и семь для серии D.

      Секции теплообменника, соединенные друг с другом, образуют единый объем, заполненный жидкостью. Внутреннее пространство отведено под топочную и зольную камеры. В задней части имеется выход дымохода, в верхней части — патрубок подающего контура, в нижней — обратного контура. Передняя секция имеет дверцы для загрузочной камеры и зольника. Размер отопительного агрегата влияет на структуру внутренних секций.

      Для более удобного регулирования открытия заслонки дымохода на передней панели установлена ​​ручка. Также имеется два канала подачи воздуха к котлу. Первый – это люк на дверце зольника. Усилие ее открывания, а также объем воздуха, подаваемого в камеру сгорания из-под колосника, регулируются либо автоматическим регулятором тяги, либо вручную при помощи винта. На дверце загрузочной камеры также имеется отверстие для подачи воздуха непосредственно в камеру сгорания отопительного агрегата. Сила его открывания регулируется владельцем.

      Для контроля температуры и давления жидкости в системе на верхней крышке чешского твердотопливного котла находится термоманометр. Его датчик погружается в заднюю часть, а само устройство выводится в блок управления.

      Корпус твердотопливного котла Виадрус имеет особый вид теплоизоляции, что снижает потери тепла и, таким образом, повышает производительность отопительного оборудования. Корпус поверх изоляции покрыт износостойкой и термостойкой краской.

      Обзор таблицы, чтобы понять основные спецификации Viadrus U22 C.

      Viadrus U22 C. 8 9 10
      Power (coal), kW 11,7 17,7 23,3 29,1 34,9 40,7 46,5 52,3 58,1
      Heated area, m2 120 180 230 290 350 410 460 520 580
      Fuel consumption , кг / ч 1,9 2,9 3,8 4,7 5,7 6,6 7,5 8,5 7,5 8,5 9,4 8,5 8,5 8,5 8,5
      КПД % 75-80
      Диаметр дымовой трубы, мм 156 176
      Стоимость, руб. 49 200 52 000 55 900 60 150 64 550 71 800 76 250 81 200 89 850

      As well as the parameters of the Viadrus U22 D паровой котел.

      Viadrus U22 C Характеристики
      Количество секций 4 5 6 7 8 9 10
      Heated area, m2 220 270 330 380 440 490 530
      Fuel consumption, kg / h 6,4 8,0 9,6 11,2 12,8 14,4 15,7
      Efficiency% 75

      Обзор твердотопливных котлов Viadrus

      Использование твердотопливного котельного оборудования, помимо решения вопроса газоснабжения, имеет еще и экономическое обоснование, так как цена на эти виды топлива значительно ниже стоимости бытового природного газа.

      Для более подробного изучения этого вопроса, в данной статье в качестве примера будут представлены основные виды твердотопливных котлов от чешского производителя, компании Viadrus, выпускающей котельное оборудование с 1920 года.

      Твердое топливо для бытовых отопительных котлов.

      Котлы прямого сжигания на дровах

      Главной отличительной чертой, которой обладают все твердотопливные котлы Viadrus, независимо от типа рабочего агрегата и вида используемого топлива, является возможность посекционного увеличения проектной мощности.

      Рабочая зона котла собирается из нескольких чугунных секций, которые соединяются между собой при помощи болтовых соединений со специальными ниппельными гайками. Установка дополнительных секций позволяет увеличить размеры топочных камер, зольника и водяного теплообменника, тем самым увеличивая общую мощность агрегата.

      Основные технические характеристики дровяных котлов прямого сжигания в зависимости от количества используемых секций указаны в таблице, представленной на рисунке ниже.

      Технические характеристики котлов на дровах.

      Среди основных аспектов, на которые следует обратить внимание при покупке, можно отметить следующие потребительские качества:

      1. Твердотопливные котлы прямого сжигания являются наиболее простым вариантом котельного оборудования от данного производителя, за счет чего достигается относительно невысокая стоимость, высокий уровень надежности, а также возможность установки и подключения своими руками, без привлечения квалифицированных специалистов.
      2. Применение таких агрегатов допускается в закрытых системах водяного отопления с установленным насосом. обеспечивающий принудительную циркуляцию теплоносителя.
      3. Для долговечной и безопасной эксплуатации все модели оснащены системой защиты от перегрева воды, а также системой водяного охлаждения с решеткой .

      На фото показан принцип работы дровяного котла прямого сжигания.

      Внимание! Для нормальной работы котлоагрегатов этого типа относительная влажность древесины должна быть не более 20 %, а максимальный диаметр бревна не должен превышать 100 мм.

      Пиролизные котлы с дожигателем

      Пиролизный, или иначе говоря, газогенераторный твердотопливный котел Виадрус также предполагает секционное увеличение мощности, однако отличается от моделей прямого сжигания тем, что в нем используется двухкамерный принцип работы сжигание топлива.

      1. В первой, загрузочной камере, имеющей относительно большой объем, производится постепенная сушка и дегазация древесины, а в нижней ее части, т.е. в зоне рекуперации, происходит медленное сжигание топлива с ограниченным количество воздуха при температуре +560°С, что приводит к выделению летучих веществ и горючих древесных газов.
      2. Во второй камере дожигания происходит процесс смешения летучих веществ и горючих газов с вторичным атмосферным воздухом , в результате чего они выгорают при высоких температурах, которые могут достигать +1200 °С.

      Пиролизный принцип сжигания древесины, угля или других видов твердого топлива позволяет достигать более высоких температур, и, соответственно , получать больше тепловой энергии от каждой условной единицы используемого топлива. Это, в свою очередь, значительно повышает КПД котлов, а также приводит к значительной экономии топливных материалов.

      Принцип работы котлоагрегата пиролизного типа.

      Пиролизный твердотопливный котел Viadrus в зависимости от количества рабочих секций может быть оснащен электронной или термостатной системой управления.

      1. Электронная система устанавливается на котлы с 3-5 рабочими секциями … Такая система позволяет более гибко регулировать режимы работы, но для ее работы требуется постоянное подключение к электрической сети.
      2. Система управления термостатом устанавливается на более мощное оборудование , который может состоять из 6-8 рабочих секций. Он полностью энергонезависим и позволяет автоматически регулировать подачу свежего воздуха и отвод отработанных газов, а также контролировать температуру рабочей зоны котла и температуру теплоносителя в системе отопления.

      .

      Технические характеристики пиролизных котлов Viadrus.

      Внимание! Для нормальной работы пиролизных котлов относительная влажность топлива не должна превышать 20 %, а температура обратной воды в системе не должна быть ниже +60°С.

      Котлы на пеллетах

      Относительно новой и наиболее экономичной разработкой является твердотопливный котел Viadrus, работающий на пеллетах. Представляют собой прессованные гранулы из высушенных и измельченных древесных отходов или ботвы и жмыха сельскохозяйственных культур.

      Увеличение рабочей мощности пеллетных котлов также осуществляется за счет установки дополнительных секций, а регулировка рабочих параметров может осуществляться в автоматическом или ручном режиме.

      1. В процессе эксплуатации определенный запас пеллет хранится в топливном бункере , из которого с помощью винтового устройства подачи топлива они автоматически поступают в горелку.
      2. В горелке при попадании первичного воздуха и высокой температуре пеллеты интенсивно тлеют с выделением летучих и горючих газов.
      3. Выделившийся газ и предельные углеводороды поступают в камеру сгорания , где во вторичном атмосферном воздухе полностью сгорают с выделением большого количества тепла.
      4. Уходящие газы, проходя через теплообменник, отдают значительное количество своего тепла в контур водяного отопления , а на выходе имеют температуру не более +160 °С.

      Все котлы на пеллетах оснащены с электронной системой управления, позволяющей полностью автоматизировать его работу. Кроме того, они оснащены системой защиты от перегрева теплоносителя, автоматически отключающей горелку при достижении температуры +96°С, а также системой антизамерзания, автоматически включающей горелку при остывании теплоносителя до температуры +5°С.

      Схема работы пеллетного котла отопления.

      Совет! Заводская инструкция по эксплуатации для данного типа котлов рекомендует использовать топливные пеллеты диаметром от 6 до 10 мм, с относительной влажностью до 12 % и удельной зольностью до 1,5 %.

      Отзывы владельцев

      Чтобы полностью понять, что собой представляет агрегат этой марки, необходимо прочитать отзывы о твердотопливном котле Виадрус. Например, котел Viadrus U22 D. Пользователи подтверждают, что при бережном обращении и правильной эксплуатации устройство работает стабильно и в соответствии с указанными техническими характеристиками. Температура держится с указанной погрешностью 2-3°С. Одной закладки дров хватает на 1,5-2 часы. После хорошего прогрева котла и всей системы пользователь закрывает заслонку и топливо тлеет. Таким образом, поленья горят в два раза дольше, но сразу после растопки владельцы не рекомендуют использовать этот режим: только на качественно прогретой системе. Люди отмечают высокую надежность Viadrus U22 D, двери легко открываются и закрываются, а система работает как надо.

      Отзыв владельца котла Виадрус Топка у котла Виадрус оказалась маленькой и совершенно неудобной. Туда входят дрова 20-25 см. Если топить углем, то он тоже входит в небольших объемах. Ну и соответственно все это дело быстро выгорает и нужно часто надевать. Зимой у нас температура достигает — 40 и более, и приходится постоянно находиться возле котла. Так что никакие плюсы не могут полностью это компенсировать. Ян

      Некоторые владельцы чешских котлов модели У22 4Д отмечают эффективную работу регулятора тяги в устройстве, но при этом жалуются на проблемы с накоплением сажи из-за использования сырых поленьев, а иногда и образованием сажа в дымоходе.

      Как правило, отзывы о твердотопливном котле Виадрус положительные. Если есть недостатки, то они кроются в неправильной эксплуатации или изначально неправильном выборе устройства по техническим характеристикам. В случае поломки и действующей гарантии пользователь может обратиться за бесплатным ремонтом к специалистам компании. Поэтому котлы Viadrus смело можно назвать надежными.

      Процедура установки

      Установка корпуса котла

      1 Установите корпус котла на цоколь

      Второй На верхнюю часть (фланец) задней секции котла установить уплотнение φ 8×60×3 и прикрепить фланец отопительной воды. Заранее приварите фланец к системе водяного отопления.

      3 На нижнюю часть (фланец) задней секции котла установить уплотнение φ 86×60×3 и присоединить фланец обратной воды с патрубком для входной и выходной арматуры. Заранее приварите фланец к системе обратной воды.

      4 После подключения котла к системе отопления колено с входным и выходным краном прикрутить к выходу фланца обратной воды.

      5 Установите дымоход на дымоход и вставьте его в отверстие дымохода.

      6 Прикрутите регулятор тяги к отверстию в верхней части передней секции.

      7 Два резьбовых отверстия Js 4.6″ в передней части закрыты заглушками Js 6.4″.

      Установка обечаек

      1 Извлеките кожухи из коробки

      Второй Согласно рисунку установите соединительный материал по бокам обечайки и прикрепите консоли

      3 Отвинтите нижние анкерные болты, установите боковые консоли обечайки . Вставьте передние консоли между шайбами ​​с гайками и корпусом передней секции, задние консоли наденьте непосредственно на анкерные болты. При подъеме вставьте опорные кромки корпусов за верхние анкерные болты. Затяните гайки нижних анкерных болтов.

      4 Снимите изоляцию с верхней части кожуха. Установите термоманометр в коробку управления и прикрутите коробку к верхней части корпуса. Перед установкой верхней части кожуха на котел снова установите изоляцию, вставьте датчик термометра в гнездо термометра и вкрутите датчик манометра в гнездо манометра.

      5 Для головок винтов для утюга установите заднюю часть корпуса с изоляцией.

      6 Согласно рис. 8 крепление управления дымовой заслонкой.

      7 Вкрутите щетку в насадку.

      Заполнение системы отопления водой:

      Вода для заполнения котла и системы отопления должна быть чистой и бесцветной, без взвесей, масла и химически агрессивных веществ. Параметры циркуляционной и дополнительной воды должны соответствовать: ЧСН 07 7401, если жесткость воды не соответствует требуемым параметрам, воду необходимо обработать. Даже многократный нагрев воды с высокой жесткостью не препятствует отложению солей на стенках.

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
