классификация типов, назначение и принцип работы

Общие сведения

Котел булерьян – изобретение канадских лесорубов, которым нужна была мобильная и простая в обслуживании печь на дровах для обогрева их временных лесных жилищ. Доработанная современная конструкция печи булерьян применяется для различных бытовых и производственных помещений, где постоянное отопление не предусмотрено или еще не подключено. Это всевозможные склады, дачи, гаражи, бытовки, недостроенные промышленные объекты и дома. Булерьян стал на практике одним из самых оптимальных решений для ангаров СТО – большая открытая площадь с частыми открываниями дверных проемов.

Классификация котлов булерьян

Котел булерьян – разновидность дровяного котла. Основа конструкции выполнена в форме горизонтальной бочки, которая обвязана полыми трубами. Внутренняя полость разделена на две камеры: нижнюю – для загрузки топлива и верхнюю – для сбора и дожига вторичных газов.

Классифицируются булерьяны по типам, которые соответствуют определенной мощности:



По назначению условно выделим четыре группы:

  1. Классические булерьяны бытового назначения.
  2. Промышленного назначения (от 60 кВт для объема от 1800 куб.м).
  3. С водяным контуром.
  4. Бытовые с варочной поверхностью.

Котлы булерьян эффективно обеспечивают воздушное отопление.

Конструкции с водяной рубашкой могут обогревать несколько раздельных помещений. Они работают по принципу классического твердотопливного котла, но с гораздо меньшей эффективностью. Нужно ли ставить котел булерьян для водяного отопления, если можно установить обычный твердотопливный агрегат – решать хозяину.

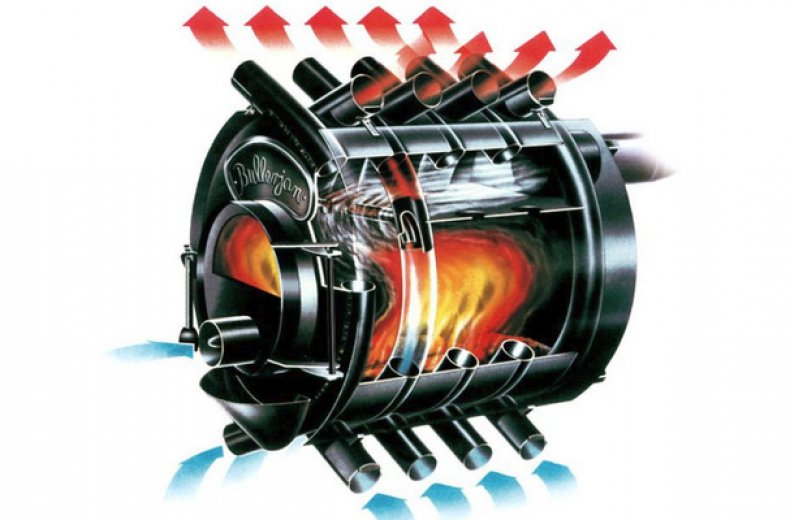

Принцип работы

Дрова, горящие в нижней камере, кроме тепла выделяют вторичные пиролизные газы, которые сгорают при температуре около 800 ºС в верхней камере. Высокая температура дожига пиролизных газов обеспечивает КПД установки 75-78%.

Полученное тепло греют стенки топки котла и, соответственно, опоясывающие её полые трубы, нагревая в них воздух. Разница температур в нижней, холодной и верхней части труб вызывают естественное движение воздуха. Горячий воздушный поток направляется в наружу вверх, обогревая помещение. Это явление называется конвекцией. Конвекция обеспечивает отопление помещения без участия электрического вентилятора, поэтому булерьян работает автономно.

Продукты сгорания топлива удаляются через дымоходный канал. Тяга дымохода обеспечивается высотой дымоходной трубы и регулируется дроссельной заслонкой вручную.

Булерьяны работают на дровах, на щепе, на брикетах и опилках. Размер поленьев зависит от размеров топливной камеры. Металлический корпус котла снабжен конвекционными трубами, опоясывающими его по периметру и наполовину утопленными в топку. Через них происходит активная теплоотдача и достигается превосходный экономический эффект газогенератора. Чем лучше конвекция, тем большей эффективностью обладает устройство.

Достоинства котла булерьян:

  1. Простота и скорость установки.
  2. Легкость эксплуатации.
  3. Независимость от электричества.
  4. Отапливать можно любое помещение и, даже несколько комнат;
  5. Конвекционная система обеспечивает равномерное распределение тепла;
  6. При правильном монтаже – отсутствует дым и копоть в помещении;
  7. Печь имеет компактные размеры;
  8. Не требуется подключение водяных коммуникаций.
  9. Быстрый прогрев помещения (за 20 минут до 15 ºС нагревается холодное помещение объемом 100 куб. м)
  10. Некоторые модели этих котлов снабжены варочной поверхностью, которая не только согреет вас зимой, но и даст возможность быстро приготовить пищу и вскипятить чай.

Недостатки:

  1. Эффективно обогревают только отдельные помещения без перегородок. Для обогрева отдельных помещений устанавливаются воздуховоды.
  2. При открывании дверцы горящего котла булерьян в помещение попадает запах дыма.
  3. Быстрое остывание помещения при прекращении горения – нужно постоянно поддерживать горение, подкладывать топливо.
  4. Невозможно спрятать в отдельное топочное помещение. Его нужно устанавливать исключительно в том помещении, которое необходимо отапливать.

Где применять

  1. Энергонезависимость твердотопливных котлов типа булерьян позволяет применять его для отопления дачного дома без отопления, куда хозяева наезжают на пару дней уик-энда, и нужно быстро нагреть холодное здание.
  2. Котел булерьян – отличное срочное и бюджетное решение для обогрева построек, не требующих особой эстетики: СТО, мастерских и гаражей.
  3. Без монтажа трубных коммуникаций системы отопления котел булерьян отлично обогревает складские и производственные помещения объемом до 2000 куб.м. Если склад или цех больше, устанавливается несколько печей в разных концах помещения.

Установка, особенности и требования к монтажу

Котел булерьян для объекта выбирается исходя из отапливаемого объема воздуха. Учитывается также степень утепления стен и кровли, которое влияет на тепловые потери здания. Эти расчеты проводят инженеры теплотехники.

Печь булерьян устанавливается на металлическое основание или ровную бетонную площадку. Монтаж производится на подставку для корпуса. Её можно заказать у производителя котла булерьян или сварить из металлического уголка на месте. Самодельная конструкция обойдется на 30% дешевле.

Расстояние от поверхности монтажной площадки до корпуса должно быть 30-50 см.  Корпус печи устанавливается на подставку из негорючих материалов или же, на кирпичный фундамент.

На расстоянии до 1 м от печи булерьян должно быть свободное пространство. Стена обязательно должна быть из пожаробезопасного материала – бетон, кирпич.

Определив мощность печи, к ней подбирается дымоход нужного диаметра и высоты. Наружная часть дымовой трубы должна быть утеплена, чтобы снизить образование конденсата. Повышенная влажность снижает срок эксплуатации конструкции дымохода.

От правильного монтажа дымохода для булерьяна, зависит не только качество и наличие тяги в печи, но и чистота воздуха в помещении. Неправильно выполненная стыковка участков трубы может привести к протеканию конденсата внутри комнаты или проникновению дыма и запаха гари.

При монтаже дымохода, мы рекомендуем устанавливать конденсатоотводчик снаружи здания, если есть такая возможность. В этом случае исключается задача утилизации агрессивной жидкости – вода с сажей образует соляную кислоту H2CO3.

Как пользоваться

  • Дровяной котел булерьян топится дровами, древесными отходами (не более 20% закладки) и брикетами. Чем суше дрова, тем лучше теплоотдача и меньше конденсата. Широкий проем камеры позволяет загружать поленья диаметром до 15 см. Длина поленьев ограничена размером камеры печи. Для розжига используется мелкая щепа, бумага или жидкость.
  • Труба дымохода и теплоотводящие рукава должны быть изолированы от стен и перекрытий;
  • Корпус генератора должен иметь защитный кожух или кирпичную кладку вокруг, чтобы предотвратить возможность ожогов в процессе эксплуатации котла;
  • Дымоход обязательно чистить 2 раза в год, от образовавшейся смолы и сажи;
  • Распалив дрова, дверцы плотно закрываются.
  • Уголь в котле булерьян использовать нет смысла:
  • не удобно загружать в горизонтальную топку;
  • большое количество золы;
  • в отличие от древесины, уголь не обеспечивает пиролизный процесс, поэтому верхняя камера не будет оправдывать свою предназначение по дожигу вторичных газов при высоких температурах.

Если вам необходимо отопление нескольких комнат или еще одного этажа, то и здесь булерьянный котел справится с легкостью. Конвекционная система отопления позволяет установить гибкие рукава воздуховодов на теплоотводящие трубы печи. Чтобы обеспечить приточную вентиляцию и хорошую передачу тепла, потребуется установка электрических вентиляторов.

Ввиду того, что длина гибких воздуховодов не должна превышать 3 метров в длину, вы можете провести тепловой расчет и составить схему вентиляционных каналов по всем помещениям. Именно по этим каналам, имеющим небольшой диаметр, осуществляется отопление смежных комнат и второго этажа.

Выбор модели по характеристикам

Помимо основной характеристики – мощности, при выборе модели булерьян обращайте внимание на толщину металла: чем толще стеки конструкции, тем дольше прослужит печь.

Дизайн печи играет роль, если ее нужно вписать в интерьер. Это дело вкуса.

Наши специалисты теплотехники помогут определить необходимую мощность котла и выбрать оптимальное место его установки в помещении, ведь от этого зависит эффективность отопления. При заказе булерьяна с монтажом под ключ в нашей компании, вы получите скидку на монтаж 50% и вся покупка вам обойдется значительно дешевле. При этом, вы получите гарантию на установку и работы системы отопления 12 месяцев.

что нужно знать перед покупкой

Название “Булерьян” (оно же buller, bullerjan, буллер, бренеран) уже стало нарицательным. Если “печи Булерьян” — значит “тепло, долго и экономно”. В интернете море информации об этих чудо-печах — пишут о высоком КПД, об их удивительно длительном горении (более 12 часов) и, как следствие, — об их экономичности. В этой статье мы разберемся, так ли хороши эти печи, как о них говорят. Посмотрим, какие у этих печей реальные плюсы-минусы и в каких случаях это будет удачной покупкой, а в каких — лучше погодить.

Особенности конструкции и принцип работы

Рис 1. Печь булерьян НМК Сибирь БВ-100

Печи Булерьян изготавливаются из стали и представляют собой металлическую бочку, которую огибают полые трубки.

Во время горения дров в трубках начинается процесс конвекции — холодный воздух помещения засасывается в печку, а горячий выходит наружу. Таким образом происходит нагрев воздуха и, соответственно, нагрев помещения.

Управление же горением происходит за счет заслонки спереди на дверце и сзади на шиберной заслонке. По сути, система управления крайне проста. Именно поворотная заслонка (ее еще называют дросселем) регулирует мощность печи. Как только вы решили, что в доме тепло и комфортно, и нужно гасить печь, то просто закрываете дроссель наглухо и все.

Как появились печи буллера

История появления печей буллера во многом определила их особенности.

Канадская тайга, климат который еще суровее, чем Сибирский… Канадские лесорубы, которые работают исключительно в зимнее время и которым нужно чем-то быстро и безопасно обогреваться в своих вагончиках. Известные на тот момент печи не подходили для решения этих задач. Нужно было что-то другое…

Рис 2. Суровая канадская тайга

Говоря иначе, нужны были печи, которые соответствовали бы следующим критериям:

  • Время работы печи должно быть максимально долгим. Понятно, ведь вставать и подтапливать по ночам, когда падаешь с ног после тяжелой смены, не очень хочется.
  • Мощность печи должна регулироваться просто, не требуя особых навыков и умений. Ну, не станут же лесорубы проходить курсы по правильной эксплуатации печи.
  • Любая электроника и автоматика должны быть исключены. Логично, иначе малейшая поломка может стоить жизни всей бригаде лесорубов, да и электричества может просто не быть.
  • Печь должна соответствовать требованиям безопасности, а именно: отсутствие угарного газа, исключение сильного нагрева тела печи. Это на тот случай, если какой-то лесоруб спросонья, наткнувшись на слегка не замеченный предмет, не мог обжечься и потерять трудоспособность.

Все эти требования были учтены при создании печей Булерьян. Кстати, о том, кто именно создал этот вид печей — сами дровосеки или все-таки компетентные теплотехники, об этом доказанных фактов нет. Единственное, что известно наверняка, так это то, что родина печей Булерьян все-таки Канада.

Плюсы и минусы печей Булерьян

Начнем с приятного — с плюсов, которых, кстати, у печей Булерьян действительно немало.

Большой объем топки. Большой объем топки также связан с лесорубами и обусловлен необходимостью использовать даже большие и толстые кряжи (кряж представляет собой нижнюю часть ствола, который предназначен для выработки некоторых видов лесопродукции).

Длительное горение — до 12 часов и более. Да, это правда, печи Булерьян действительно могут гореть столько времени. Но сделаем одну оговорку, любая печь всего лишь вырабатывает тепло, а сохранять его все-таки должно помещение. Другими словами, если помещение плохо утеплено (или совсем не утеплено), а температура на улице далеко ниже отметки ноль, то печь придется топить на полную мощность. Соответственно, длительное горение может быть и не таким длительным, как при хорошей теплоизоляции.

Подробнее об особенностях всех печей длительного горения читайте в этой статье.

Быстрый нагрев помещения за счет конвекции. Тут даже добавить нечего — за каких-то 20 минут в самом холодном помещении вы начнете погружаться в теплую воздушную ванну.

Невысокая стоимость относительно других печей. Печи Булерьян сами по себе являются недорогими печами, если их сравнивать с печь-каминами или небольшими чугунными печами для отопления дома. Переходите в каталог и убедитесь сами.

Возможность отапливать смежные помещения. Например, сделать разводку гофрами и таким образом отопить другие комнаты. А можно заморочиться и организовать водяное отопление, но для этого придется покупать отдельную модель печи Булерьян. Если у вас возникло подобное желание, позвоните, мы проконсультируем по этому вопросу, а также предоставим все сопутствующие профессиональные рекомендации: 8 (812) 605-85-05.

Можно сварить такую печь самому. Желающих изготовить такую конструкцию своими руками достаточно много, ведь в качестве материала для печи можно использовать хоть металлолом. Изготовили пару тройку гибочных шаблонов и сварочных кондукторов — и, вуаля, печь готова. Но это, конечно, в том случае, если у умельца есть необходимое оборудование для такого изготовления, так как в обычном гараже, как правило, такое оборудование не держат.

Рис 3. Печь булерьян с водным отоплением

Что касается минусов, то их всего три.

  1. Низкий КПД. Любые печи длительного горения мало эффективны, что связано с физикой их работы. Длительное горение достигается за счет максимального ограничения поступающего в топку воздуха. Меньше воздуха — дольше горение. Но и качество горения становится пропорционально хуже. Многие частички топлива, т. к. нет их дожига, просто улетают в дымоход.

  2. Засаженность печи и дымохода. Длительное горение, как уже отметили выше, влияет на качество сгорания дров. А чем качество хуже, тем больше образуется креозота и сажи, которые оседают на стенках самой печи и, конечно, трубы, которую придется чистить.

  3. Наличие запаха креозота. Креозот плохо пахнет, что особо будет заметно, если топить печь сырыми дровами, строительным мусором и картоном.

Лавров Сергей
Заведующий магазином на пр-те Народного Ополчения, 22

А чтобы совсем не погрязнуть в саже, для печей Булерьян нужно использовать только сэндвич-дымоходы. Все о сэндвич-дымоходах читайте в нашей статье.

Перейдем к главному — когда и кому подойдет печь Булерьян

Обладая данной информацией, теперь вы можете принять свое решение о том, насколько такая печь подойдет в вашем конкретном случае. И уверены, что это решение будет действительно объективным и взвешенным.

Но все-таки пара рекомендаций от спецов нашего магазина…

Наша рекомендация — устанавливать печи Булерьян только в нежилых помещениях. Печь, конечно, будет давать тепло много и долго, но проблема с креозотом делает нежелательным постоянное нахождение людей рядом с печью. Да и внешний вид печи не очень подходит для ее установки в те же гостиные.

Рис 4. Печь булерьян отлично подходит для установки в гараж

Тем не менее, разумеется, запрета ставить эту печь в дачный дом нет. Просто нужно быть готовым к тому, что, во-первых, идеальной чистоты в этом помещении уже не будет. А во-вторых, придется мириться с запахом и необходимостью регулярной чистки трубы.

Отметим еще один момент. “Булерьяны” появились в 90-е годы, во время рассвета появления готовых металлических печей. Успех не оставил в стороне практически всех производителей печей, отсюда появилось много копий с такой же конструкцией. Например, печи Бренеран, Сибирь, АОГТ и др. На наш взгляд, можно покупать печь любого производителя, принципиальной разницы в качестве вы не ощутите, т.к конструкция печей достаточно простая. Проще говоря, такую печь сложно испортить 🙂

Ассортимент всех печей Булерьян разной мощности вы найдете на странице нашего сайта «печи булерьян». Их можно отсортировать по цене, объему помещения и другим характеристикам. Купить одну из них можно прямо на странице сайта или в любом из 30+ магазинов нашей сети. Адреса указаны на странице «Контакты».

Консультации бесплатные

«Народный камин» — крупнейшая розничная сеть в России:

  • право на возврат товара в течение 60 дней, если вы в чем-то ошиблись;
  • монтаж с гарантией по договору до 3-х лет;
  • 30+ специализированных магазинов по продаже печей;
  • более 3000 печей на складе в Северо-Западном федеральном округе
  • в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары.

Если возникнут вопросы, то звоните — 8 (812) 605-85-05

Всегда поможем!

Твердотопливная печь булерьян печь эскиз роялти бесплатно вектор

Твердотопливная печь булерьян печь эскиз роялти бесплатно векторы
    org/BreadcrumbList»>
  1. лицензионные векторы
  2. Промышленные векторы
ЛицензияПодробнее
Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.

Тип лицензии определяет, как вы можете использовать этот образ.

Станд. Расшир.
Печатный/редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и изменить
Многопользовательский
Предметы перепродажи
Печать по требованию
Владение Узнать больше
Эксклюзивный Если вы хотите купить исключительно этот вектор, отправьте художнику запрос ниже:

Хотите, чтобы это векторное изображение было только у вас? Эксклюзивный выкуп обеспечивает все права этого вектора.

Мы удалим этот вектор из нашей библиотеки, а художник прекратит продажу работ.

Способы покупкиСравнить
Плата за изображение $ 14,99 Кредиты $ 1,00 Подписка 9 долларов0082 0,69

Оплатить стандартные лицензии можно тремя способами. Цены составляют $ $.

Оплата с помощью Цена изображения
Плата за изображение $ 14,99 Одноразовый платеж
Предоплаченные кредиты $ 1 Загружайте изображения по запросу (1 кредит = 1 доллар США). Минимальная покупка 30р.
План подписки От 69 центов Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.
Способы покупкиСравнить
Плата за изображение $ 39,99 Кредиты $ 30,00

Существует два способа оплаты расширенных лицензий. Цены составляют $ $.

Оплата с помощью Стоимость изображения
Плата за изображение $ 39,99 Оплата разовая, регистрация не требуется.
Предоплаченные кредиты $ 30 Загружайте изображения по запросу (1 кредит = 1 доллар США).
Оплата
Плата за изображение $ 499
Дополнительные услугиПодробнее
Настроить изображение Доступно только с оплатой за изображение 9 долларов0082 85,00

Нравится изображение, но нужно всего лишь несколько модификаций? Пусть наши талантливые художники сделают всю работу за вас!

Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.

Примеры
  • Изменить текст
  • Изменить цвета
  • Изменить размер до новых размеров
  • Включить логотип или символ
  • Добавьте название своей компании или компании
Включенные файлы

Подробности загрузки. ..

  • Идентификатор изображения
    29180419
  • Цветовой режим
    RGB
  • Художник
    Стокербит

мастер-класс по изготовлению

Внешне печь Булерьян напоминает буржуйку с причудливой конструкцией. Но эффективность этого устройства гораздо выше, а область применения шире.

Достаточно широко распространены модели промышленного производства, но, изготовив печь булерьян своими руками, можно обеспечить теплом гараж, хозпостройку и даже небольшой дом. Согласитесь, идея интересная, да и экономия на покупке нового агрегата весьма ощутимая.

В подготовленной статье вы найдете всю необходимую информацию для строительства теплового узла. Мы расскажем, как устроена и работает печь Булерьян, опишем, какие материалы и инструменты понадобятся в ходе работы, а также дадим пошаговую инструкцию по изготовлению самоделки.

Кроме того, в статье даны практические советы по обустройству дымохода и обслуживанию отопительной установки. Следуя нашим рекомендациям, вы сможете организовать эффективное и безопасное отопление небольшого помещения.

Содержание статьи:

  • Принцип работы печи Булерьян (Бернеран)
  • Конструкция и особенности устройства
  • Процесс своими руками
  • Полезные советы
  • Выводы и полезное видео по теме 9004

Принцип работы печи Булерьян (Бернеран)

Принцип работы булерьяна по-своему гениален. В нем сочетаются черты печи длительного горения и конвекции воздушных масс по специальным трубкам. Эти элементы позволяют сразу визуально отличить печь Булерьян от других устройств этого типа. Камера сгорания устроена так, что топливо сгорает медленно.

Обычно нагрузка рассчитана на 12 часов непрерывной работы. Это позволяет обеспечить круглосуточную работу устройства всего при двух загрузках топлива: утренней и вечерней.

Изюминкой дизайна являются воздуховоды. Они интегрированы в корпус камеры сгорания и являются его частью. Верхний и нижний срез этих трубок остается открытым.

При желании боковые стенки корпуса печи Булерьян можно сделать вдвое, приварив сверху еще один лист металла для снижения теплопотерь

Снизу в воздуховоды поступает холодный воздух, который достаточно быстро нагревается и выходит через верхние проемы в помещение. Конвекция осуществляется постоянно, поэтому постепенно весь воздух в помещении хорошо и быстро прогревается до комфортного уровня.

Использование трубок в качестве корпуса устройства имеет еще один несомненный плюс: постоянная циркуляция воздуха не позволяет поверхности нагреваться до опасного уровня. В результате обжечься при прикосновении к печи Булерьян намного сложнее, чем при соприкосновении с поверхностью печи.

Таким способом можно нагревать не только воздух, но и воду. Для этого вам придется соединить печь Булерьян с теплообменником, через который она будет проходить.

Движение воздушных масс по воздуховодам, расположенным на боковых стенках корпуса, осуществляется естественным образом: холодный воздух поступает снизу, горячий воздух движется вверх

Стоит отметить, что для обеспечения процесса горения топлива в таком устройстве сначала производится розжиг, во время которого дрова постепенно подсыпаются небольшими порциями до заполнения камеры. После этого остается только каждые 12 часов загружать дрова в топку.

В топке осуществляется процесс медленного сжигания дров, который проходит в две стадии, как и в других котлах этого типа. Во-первых, топливо сгорает медленно с небольшим количеством кислорода. В результате этого процесса образуется горючий газ. Затем он соединяется с воздухом.

Второй этап – это сгорание этой газовоздушной смеси, при котором выделяется большое количество тепловой энергии.

Фотогалерея

Фото

Печь Булерьян используется в малоэтажных домах. Благодаря конструктивным особенностям агрегат отличается повышенной теплоемкостью, позволяет быстро обогреть помещение

Печи Булерьян относятся к категории твердотопливных. Наличие теплообменных труб позволяет снизить расход топлива, не снижая производительности

В ассортименте, предлагаемом промышленностью, много предложений этого типа печи. Вы можете выбрать модель для устройства системы отопления на его базе или для дополнительного обогрева отдельных помещений

Если оборудовать самодельную или покупную печь Булерьян специальной горелкой и маслобаком, то ее можно топить отработкой

В большинстве случаев самодельные печи-булерьяны применяются при обогреве зимних садов и теплиц

Печи-булерьяны активно используются в гаражах и мастерских, не подключенных к сетям централизованного теплоснабжения.

В монтаже дымохода для этого вида печей особых хитростей нет. Достаточно собрать обычный дымовой канал из оцинкованной или окрашенной антикоррозийной краской трубы

Бурельская мини-печь не требует усиления перекрытия и организации отдельного фундамента. Возможно подключение к стеновому или корневому дымоходу

Эффективная каменка для быстрого нагрева

Использование твердого топлива

Установка мини-печи в частном доме

Дооснащение печи для использования отработки

Булерьян в отоплении зимнего сада

Практическое отопление гаража и мастерской

Установка обычного металлического дымохода

Подключение к основному дымоходу

Заводские печи и Отличаются экономичность, ведь они позволяют получить гораздо больше тепла, чем при обычном дровяном сжигании. КПД печи Булерьян за счет реализации данной технологии составляет около 80%.

Производительность даже небольших моделей может превышать пять кубометров теплого воздуха в час, что вполне достаточно даже для просторных помещений.

Особенности конструкции и устройства

Печь булерьян состоит из таких элементов, как:

  • топочная камера, образованная из гнутых труб и полос металла;
  • вторичная камера сгорания;
  • задняя стенка;
  • передняя стенка;
  • дверца для загрузки топлива;
  • патрубок для дымохода;
  • зольник;
  • инжектор;
  • дымоход;
  • регулятор мощности;
  • дуло и т.д.

Задняя стенка изготовлена ​​из двух листов металла, разделенных небольшим промежутком. Это предохраняет часть устройства от нагрева до высоких температур, а также повышает общий КПД печи. Во вторичной камере сгорания осуществляется сжигание горючих газов, образующихся при распаде топлива в первичной части камеры сгорания.

Перед началом работ по изготовлению печи Булерьян своими руками следует подробно изучить ее конструкцию и принцип работы (+)

Помимо дверцы, на передней стенке имеется ручка, с помощью которой количество воздуха, поступающего в камеру, регулируется. Дымоход выполняет аналогичные функции. Вы можете использовать только один из этих элементов для управления процессом горения или использовать их одновременно.

Размеры зольника, т.е. емкости для сбора золы небольшие, и это оправдано. Если печь булерьян пустить правильно, то в процессе работы дрова сгорят почти полностью, поэтому золы получится минимальное количество или ее не будет вовсе.

В переднюю дверь вмонтирован ряд важных элементов. Его собирают отдельно, а затем подвешивают с помощью приваренных металлических петель. Ради повышения КПД устройства некоторые производители закрывают печь Булерьян двойным кожухом. Это не обязательный, но желательный элемент дизайна.

При наличии достаточного количества листового металла в конце основной сборки печи можно сверху на трубы наварить криволинейные элементы, которые скроют трубчатые «ребра» и сделают устройство более безопасным.

Галерея изображений

Фото

Бурель заводского изготовления

Модернизация с доборными элементами

Укладка деревянной бочки

Булерьян домашний камин

Процесс изготовления своими руками

9001 Устройство данной не самой простой конструкции , имеет смысл заранее составить чертеж печи Булерьян или найти готовый проект, например, в Интернете. Приходится много резать и варить листовой металл, для чего нужен сварочный аппарат и навыки работы с таким оборудованием.

Для успешной резки металла специалисты рекомендуют использовать шаблоны.

Для вырезания деталей из листового металла рекомендуется использовать картонные шаблоны для точного соблюдения размеров и конфигурации элементов.

Основным материалом для изготовления печи Булерьян является листовой металл толщиной 5-6 мм и металлические трубы примерно с такой же толщиной стенки и наружным диаметром 50-60 мм.

Для придания трубчатым элементам нужной конфигурации желательно использовать . Для проверки положения отдельных элементов относительно друг друга используйте строительный гидравлический уровень.

Для нормального протекания рабочего процесса вам потребуется ряд приспособлений и материалов:

  • электроды к сварочному аппарату;
  • ;
  • рулетка;
  • маркер;
  • хомуты;
  • кв.;
  • линейка;
  • шлифовальный станок.

Обычно начинают с резки металла и резки труб. Затем остатки металла удаляют, а отдельные элементы сваривают между собой, постепенно собирая печь.

Необходимо нарезать необходимое количество труб (например, восемь штук, в зависимости от особенностей проекта) длиной 120 см. С помощью трубогиба их сгибают до радиуса 225 мм. Последовательно из листа металла вырезают элементы задней и передней стенок, двери, регуляторы и планки для кузова.

Трубы для боковых стен печи Булерьян необходимо уложить на ровную поверхность и зафиксировать их положение деревянными брусьями

Оставшийся металл идет на изготовление дверных элементов, зольника, форсунок и т.п. V-образная камера. Металлические полоски для корпуса нарезаются немного шире внешнего диаметра трубок. На концах делаются овальные надрезы, чтобы их можно было приварить вплотную к трубкам.

Боковые каналы соединяю в местах соприкосновения сваркой, затем внутри устанавливаю V-образный поддон для разделения дожигающей камеры звенеть. Альтернативный вариант – просто вырезать из металлической трубы куски подходящей длины. Но его диаметр должен быть больше, чем у конструкции, которая используется для корпуса устройства.

Сборка устройства начинается с трубок. Правильно согнутые элементы необходимо располагать в шахматном порядке так, чтобы задняя сторона конструкции находилась внизу, а передняя – вверху.

Чтобы трубы находились в правильном положении, используйте деревянные бруски толщиной, равной внешнему диаметру металлических элементов.

На боковые трубы накладывают гнутые полоски металла и сначала местами прихватывают сваркой, а затем выполняют сплошной шов на ровном месте без проблем. После этого трубы следует приварить друг к другу в местах соприкосновения.

Полученную конструкцию теперь можно перевернуть и заварить в пространстве между «ребрами» V-образного лотка. Он отделит первичную камеру сгорания от вторичной. В одной из труб передней стенки следует сделать инжектор для подачи воздуха в камеру дожигания.

В боковой трубе делается отверстие, в которое вваривается узкий инжектор для обеспечения поступления воздуха во вторую секцию топочной камеры

После этого можно продолжить формирование корпуса печки путем приваривания металлических полос предварительно разрезанные на ребра. Оптимальный вариант, когда в корпус утоплено около двух третей диаметра трубы, а треть этих элементов остается снаружи. С изготовлением передней стенки печи придется повозиться.

В передней стенке печи Булерьян делается достаточно просторное отверстие под загрузочную дверку, к которой приваривается небольшой бортик

В заготовке для дверцы сначала делается отверстие под поддувал. К нему приваривается труба, в которой будет установлена ​​заслонка, регулирующая поток воздуха, поступающий в первичную камеру сгорания.

Для заслонки нужно вырезать круглую деталь, диаметр которой точно соответствует размеру насадки. К демпферу приварен штифт. После этого в патрубке по оси делается отверстие, в которое вставляется этот штифт.

Если элементы печи Булерьян вырезаны и уложены правильно, то готовый корпус будет выглядеть аккуратно. При сборке нужно контролировать положение каждой детали с помощью строительного уровня

В заготовке для передней стенки делается отверстие под дверь. К нему по окружности приваривается узкая полоска металла.

Две такие полоски металла нужно приварить к самой двери, одну по самому краю, другая должна быть внутри на некотором расстоянии от первой. Если все сделать в соответствии с чертежами, «воротник» на передней стенке обязательно войдет в зазор между краями двери.

На круглой дверце выполнены две стороны, между которыми ровно должна входить сторона, приваренная к передней стенке печи Булерьян

В это пространство рекомендуется проложить асбестовый трос, чтобы обеспечить максимальную герметичность при закрытии дверцы .Теперь нужно приварить к двери ее внутреннюю часть, а также петли с одной стороны и эксцентриковую защелку с другой.

Эксцентриковый замок обеспечивает плотное прилегание дверцы к передней стенке печи для максимальной герметичности, что немаловажно в процессе длительного горения дров.

Шибер с заслонкой на дверце печи Булерьян позволяет регулировать количество поступающего внутрь воздуха для установления оптимального режима работы устройства

Неопытному мастеру лучше заказать этот предмет у профессионального токаря. На корпус печи также крепятся петли и металлический штифт-защелка.

Теперь приварите двойную заднюю стенку с отверстием для трубы для дымохода. Этот элемент сначала наносят на готовую конструкцию, чтобы убедиться, что ее контуры точно совпадают с очертаниями скрепленных между собой труб.

Для того, чтобы размеры двери точно соответствовали параметрам отверстия на передней стенке, рекомендуется предварительно приварить все необходимые элементы двери и «примерить» размеры загрузочной кромки

На данном этапе , можно без особых проблем отрезать лишнее. Это касается и других элементов – перед сваркой их проверяют на совпадение и при необходимости корректируют. Теперь печь почти готова. К корпусу нужно приварить четыре ножки. Их можно сделать из гнутых отрезков толстой проволоки.

Изготовление эксцентриковой защелки дверцы печи Булерьян требует большой аккуратности, этот элемент лучше заказать у хорошего мастера

Ножки привариваются к передней и задней стенкам корпуса. Готовое устройство устанавливается на ровное и прочное основание, покрытое огнеупорными материалами: асбест, даже шифер, керамическая плитка и т.д.

Стены вокруг печи также не помешает защитить от воздействия высоких температур.

Ножки для корпуса печи Булерьян можно сделать из очень толстой проволоки или гнутых тонких трубочек. Важно придать устройству устойчивость и правильное положение.

Теперь к дымоходу подсоединяется труба и фиксируется муфтовым соединением. В этом случае трубы устанавливаются в положении против направления движения газа, хотя производитель рекомендует поступать иначе. Дымоход рекомендуется утеплить, например, с помощью минеральной ваты.

Металлические петли для дверцы печи Булерьян не сложно сделать самостоятельно из подручных средств и приварить в нужном месте

Полезные советы

«Неправильный» монтаж в связи с необходимостью защиты конструкции от смолы, которая образуется в результате горения древесины. Если не предусмотреть этот момент, то смола будет вытекать из печи, а с такой установки она останется в дымоходе и постепенно выгорит.

По окончании сборки печь Булерьян устанавливается на ровное и огнеупорное основание и подключается к дымоходу.При этом соблюдение правил пожарной безопасности

Засор смолой для печи Булерьян практически неизбежен. Со временем смолистые наслоения накапливаются и забивают устройство. Это выражается в заметном снижении эффективности его работы, снижении тяги, проблемах со свободным ходом ворот. Итак, пора чистить печку.

Облегченный вариант такой чистки – топить прибор осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна.

Лучший способ избавиться от загрязнения смолой – сжигание. Для этого печь сильно протапливают открытым зольником, фактически прокаливая все каналы. В результате смолистые отложения выгорают.

На базе печи Булерьян можно организовать автономную систему отопления:

Фотогалерея

Фото

На базе печи Бурелян можно организовать автономную систему отопления, отличающуюся высокой производительностью

Большинство часто на базе печи бурельцы устраивают воздушное отопление. Для его организации не требуется особой доработки и модернизации печи

Для организации воздушного отопления достаточно подсоединить воздуховоды к трубам топки печи ветрозащитный экран и занесите их в помещение, которое необходимо обогреть

Для устройства нагрева воды придется потрудиться. К печке потребуется подключить трубчатый теплообменник или котел, на базе которого строится система отопления с циркуляционным насосом, расширительным баком, радиаторами и группой безопасности

Бурелян как основа для автономного отопления

Основа воздушного отопления

Присоединение каналов их гофр к трубам печи

Устройство водяного нагрева

Некоторые умельцы используют кислород для прожига печи, поднося сопло баллона к зольнику. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожное обращение с кислородным баллоном вблизи открытого пламени может привести к взрыву.

В качестве топлива для печи Булерьян можно использовать не только дрова, но и древесные отходы (стружку) или . Важным условием является низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печи, и тем реже ее придется чистить.

При работе печи необходимо подобрать такой режим работы, чтобы получить максимальное тепло при минимальном смолообразовании. Если будет найден оптимальный вариант, чистку нужно будет произвести всего пару раз за отопительный сезон.

Выводы и полезное видео по теме

Посмотреть реальный опыт изготовления печи Булерьян из подручных материалов можно здесь:

Самостоятельное изготовление такого устройства — задача не из легких. Зато в результате получается высокопроизводительный и удобный обогреватель. Специалисты отмечают, что при правильном монтаже и соблюдении условий эксплуатации срок службы печи Булерьян практически не ограничен.

Поделитесь с читателями своим опытом изготовления и использования печи Булерьян. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы, участвуйте в обсуждениях и прикрепляйте фотографии своих самоделок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
