Украинские газовые котлы отопления Атон


Украинские газовые котлы отопления Атон предназначены для бытового и промышленного применения. Покупатель имеет возможность выбрать модель с максимальной производительностью, в настенном и напольном варианте, а также оборудование, имеющее один или два контура.

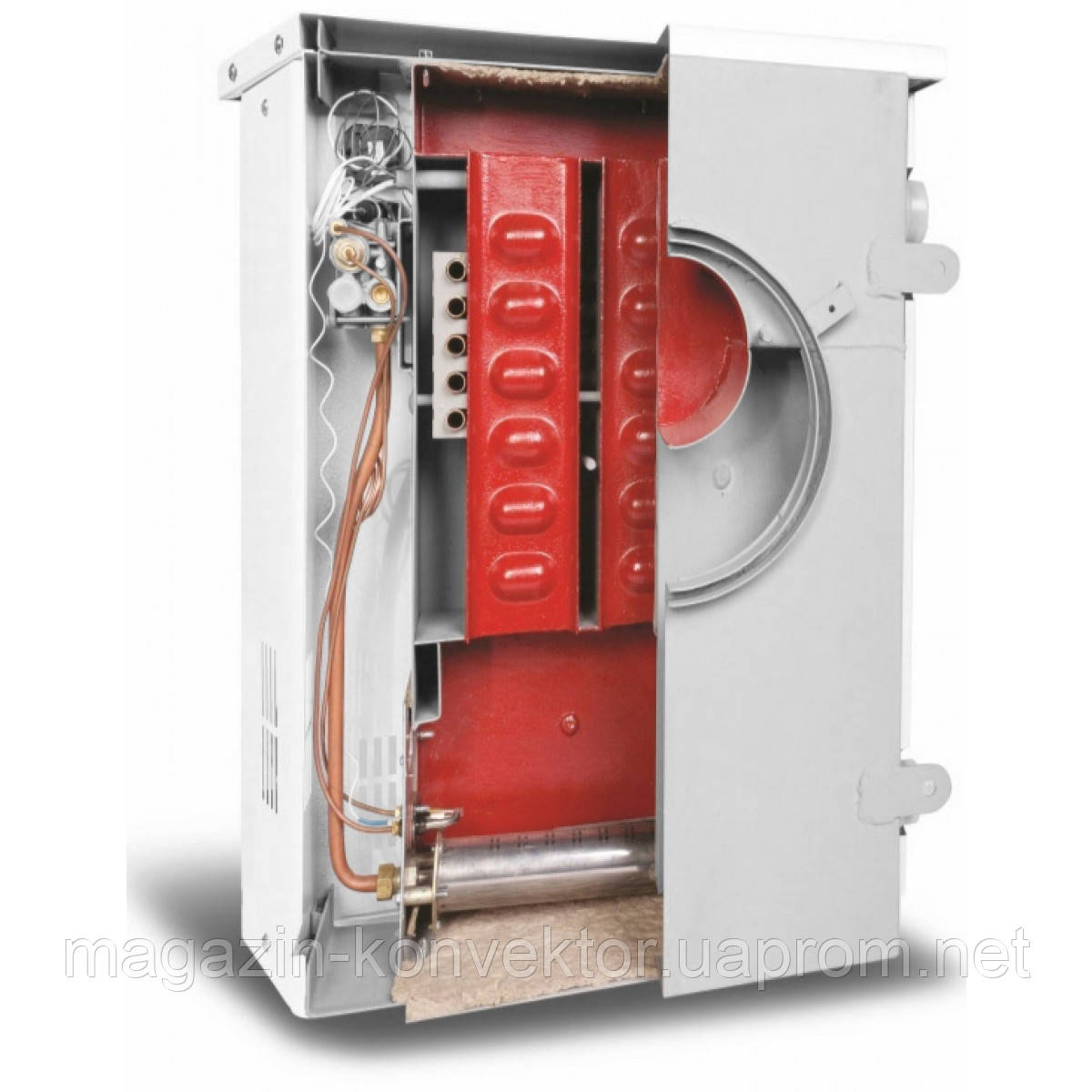

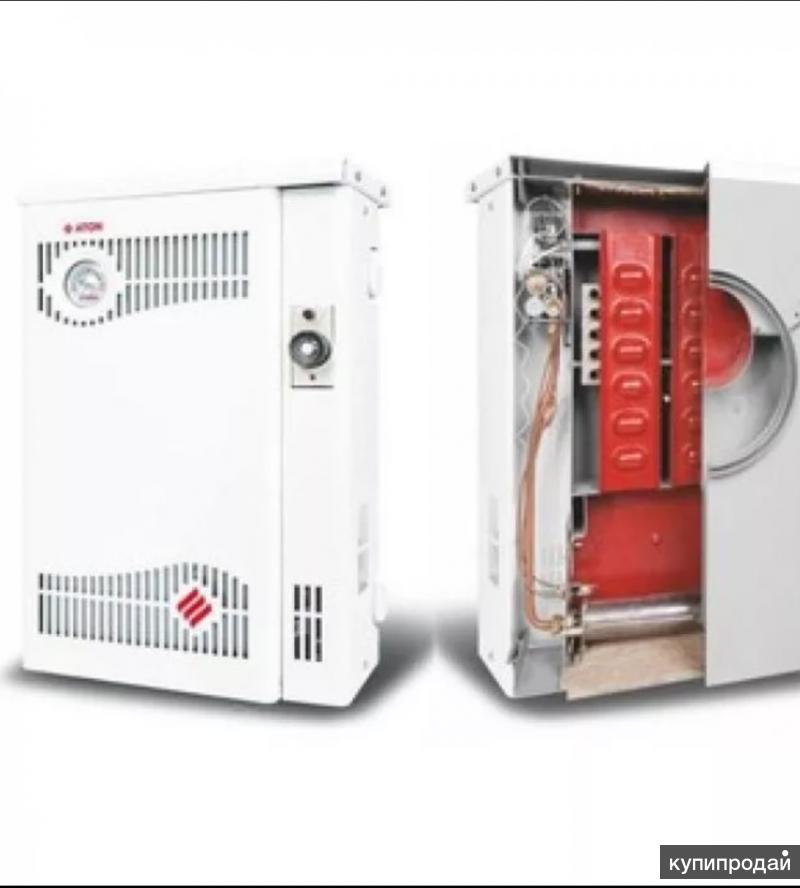

Парапетное оборудование Aton

Конструкция парапетного котла во многом напоминает устройство конденсационного оборудования. Главным отличием от аналогичного атмосферного оборудования является наличие закрытой камеры сгорания. В результате воздух, расходуемый при сжигании газа, попадает в топку не из помещения, а с улицы. Газовый парапетный котел Атон подключается к горизонтальному коаксиальному дымоходу.

В результате такого устройства увеличивается экономичность и КПД оборудования, достигается возможность экологичного сжигания газа.

Некоторые парапетные газовые отопительные котлы Атон помимо традиционного теплообменника имеют встроенный конвекционный кожух, что позволяет отапливать помещение с большей эффективностью. Навесные модели парапетного оборудования в основном являются энергозависимыми и не могут работать без электричества. Напольные версии – энергонезависимые.

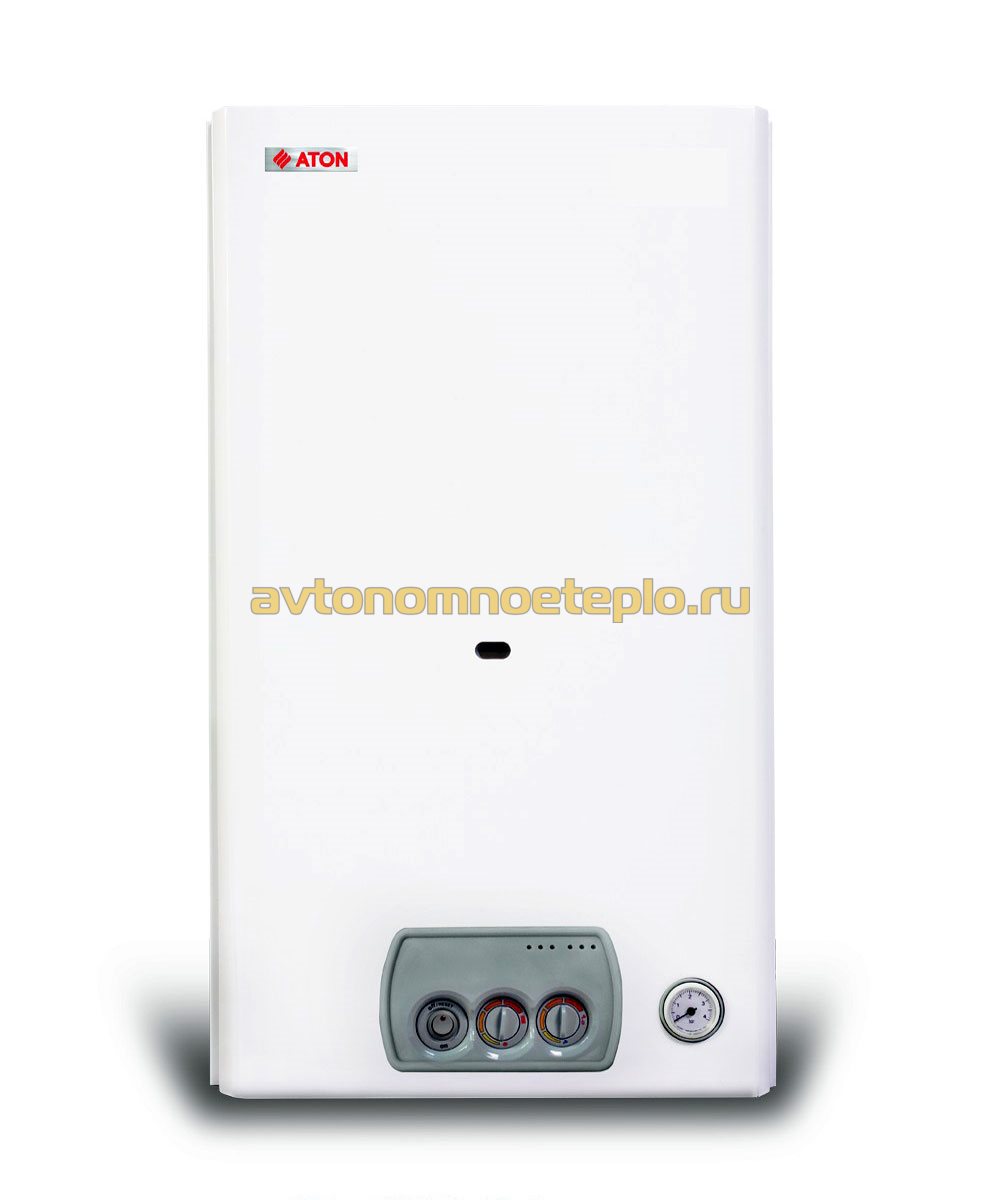

Котлы навесного типа

В этой категории находится оборудование, предназначенное для одновременного отопления и нагрева горячей воды. Двухконтурный настенный газовый котел Атон отличается целым рядом технических особенностей, влияющих на его эксплуатацию:

  • Теплообменник изготавливается из специальной стали и имеет толщину 3 мм.
  • Устройство теплообменника предусматривает использование дымогарных труб специального профиля, что позволяет увеличить теплоотдачу на 15 %.
  • Газовые двухконтурные навесные котлы Атон используют бесшумную горелку. Небольшие размеры и компактность, отсутствие посторонних шумов во время работы делает возможным установку оборудования без использования дополнительной звукоизоляции.
  • Горелка изготавливается в Англии, а автоматика котлов Атон в Германии и Италии.

В базовую комплектацию входит: расширительный бак, циркуляционный насос, автоматика и средства безопасности. Для запуска установки достаточно подвести трубы отопления и ГВС и подсоединить их к специальным отводам на корпусе.

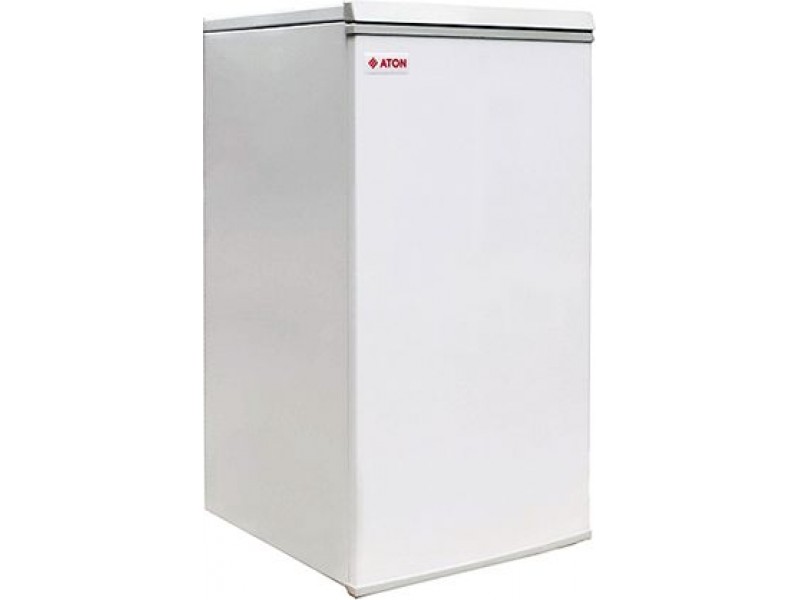

Напольное отопительное оборудование

Стационарные котлы Атон являются производительными и мощными установками с производительностью от 16 кВт и выше. Одна из последних разработок компании способна работать с мощностью в 1 мВт.

Все предлагаемые модификации можно условно разделить на несколько видов:

  • Газовый напольный двухконтурный котел Атон — предназначен для подключения к системе отопления и ГВС. Нагрев воды осуществляется с помощью медного теплообменника пластинчатого типа.
  • Газовый отопительный одноконтурный котел Атон — предусмотрено подключение к отоплению. Некоторые модели поставляются с встроенным бойлером. Другие, по желанию заказчика могут подключаться к накопителю косвенного нагрева. Требуют подключения к электроснабжению.
  • Энергонезависимые напольные газовые котлы отопления Атон — простые в конструкции водогрейные станции. Не требуют подключения к системе энергоснабжения. Подключаются к системе отопления с естественной циркуляцией теплоносителя. Дымоходный напольный энергонезависимый газовый котел Aton имеет атмосферную горелку и для работы использует воздух в помещении.

Сравнительно недавно в конструкции некоторых моделей компании внесли изменения связанные с работой котла. Новое устройство позволяет поддерживать горение без запальной горелки. Это нововведение позволило снизить расходы газа на 10-15%.

Преимущества марки Aton

Котлы украинского производства АтонМАШ имеют высокое качество благодаря тому, что при производстве оборудования используются исключительно импортные комплектующие. По сути, компания попросту собирает термоблок из уже готовых деталей. Именно по этой причине технические характеристики котлов зачастую не уступают европейским дорогостоящим аналогам. Какие преимущества это дает?

  • Низкая стоимость.
  • Высокое качество узлов — режим работы автоматики позволяет точно выставить необходимый температурный режим и уменьшить потребление газа. Теплообменник изготавливается из листовой стали, путем резки на пробивных прессах Finn-Power, последующая сварка выполняется механизированным способом, что обеспечивает целостность швов даже во время максимального нагрева.
  • Производительность — представлено оборудование для любой отапливаемой площади. Небольшие компактные станции могут вырабатывать 8-10 кВт. Производительные напольные агрегаты имеют мощностью до 1 мВт.
  • Простота эксплуатации — во время сжигания газа на атмосферной горелке появляется сажа. Со временем по мере засорения это влияет на работоспособность устройства, существенно увеличивая расход газа. Почистить горелку достаточно просто. Передняя крышка снимается, открывая доступ к наиболее важным узлам.
  • Сервисное облуживание — простой принцип работы котла не требует много усилий и времени для поддержания работоспособности устройства. Достаточно проверить работу оборудования, не чаще чем 1-2 раза в год. В это момент можно настроить подачу газу и выполнить другие ремонтные работы.
  • Безопасность — принцип работы датчика тяги помогает предотвратить ситуации, в которых отработанные газы под порывом ветра возвращаются обратно в топку. При падении давления газа автоматика дает сигнал на отключение системы. Утечка газа исключена.


Скачать: АТОН – инструкция по установке и эксплуатации.pdf

На что обращать внимание при выборе котла

При выборе котла Атон следует обращать внимание на следующие параметры:

  1. Зависимость от электроэнергии.
  2. Наличие контура ГВС или встроенного бойлера.
  3. Требуемая производительность.

Котлы Атон не имеют многих функциональных возможностей, которые рекламируют европейские и японские производители. Но если необходимо приобрести качественный и безопасный котел по приемлемой цене, то лучшего варианта не найти.

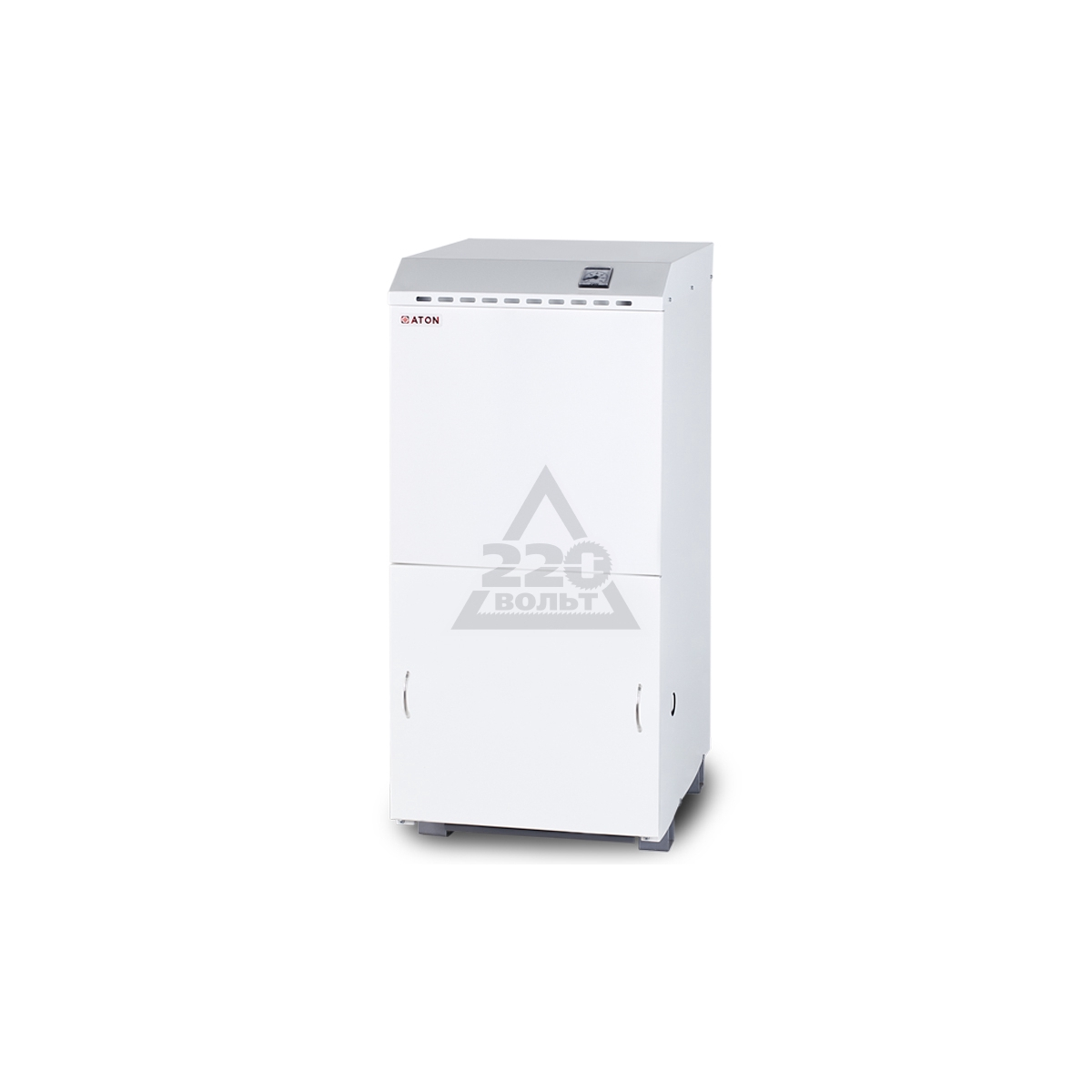

Напольный газовый котел ATON Atmo 50Х

Напольные дымоходные газовые ATON Atmo 30–50 – серия мощных теплогенераторов с естественным путем удаления продуктов горения. Приборы предназначены для бытового отопления и комфортного снабжения горячей водой (при соответствующей двухконтурной модификации).

Агрегаты с максимальной производительностью в данной линейке – 50 кВт – способны справиться с потребностями обогрева в зданиях до 500 кв. м.

В конструктивном решении котлов используются компоненты – газовая автоматика и горелки – от европейских производителей. Технологические процессы производства проводятся на роботизированных линиях. В итоге специалисты АТОН выпускают надежное оборудование, соответствующее по качеству и функциям европейским аналогам, и стоимостью ниже как минимум на 30%.

Схема котлов включает устройства безопасности. В случаях отсутствия пламени на пилотном горелочном устройстве, падении давления подключенного газа ниже нормы или малой тяге прекращается газоподача к устройству.

При соответствующих условиях эксплуатации котлы Atmo не нуждаются в перекачивании теплоносителя с помощью насоса. Таким образом, этим теплогенераторам не нужно электропитание.

Отсутствие вентиляторов, встроенных насосов и особая конструкция горелок делают котлы Atmo практически бесшумными.

Максимальную экономию ресурсов дает подключение внешних устройств регуляции – программаторов, термостатов, – что предусматривается конструкцией.

Преимущества:

  • Котлы предназначенные для работы на природном газе и могут эксплуатироваться при параллельном подключении в единую отопительную систему;
  • Не требуют внешнего источника электропитания;
  • Возможный вариант исполнения с функциями отопления и горячего водоснабжения;
  • Котлы имеют привлекательный внешний вид, порошковая окраска обеспечивает стойкое к внешним воздействиям покрытие;
  • Высокая экономичность позволит Вам существенно уменьшить потребление газа;
  • Компактные;
  • Высокая надежность и безопасность в работе, благодаря применению газовой автоматики EUROSIT или Honeywell;
  • Щелевая низкофакельная горелка фирмы POLIDORO, изготовленная с применением лазерных технологий;
  • Простота в обслуживании, благодаря оригинальной конструкции теплообменника;
  • Антикоррозийная обработка поверхностей котла;
  • Идеальное сочетание по таким характеристикам как Цена, Эффективность, Качество.

Котлы Атон

___________________________________________________________________________________________

Помогите автоматизировать газовый парапетный котёл Атон 16. Надо подключить наружный датчик температуры. На термопару запальника намотать нихромовую проволоку, чтобы избавиться от постоянно горящего запальника. Пытаюсь настроить искрообразование (розжиг).

Датчик температуры может управлять внешним насосом. Набрал температуру, и насос встал. Аппарат держит температуру в себе. Похолодало — включается насос, начинает гонять уже тёплый теплоноситель. Предлагаю использовать комнатный термостат для управления насосом. Гистерезис получиться естественным образом плюс заложенная (установленная) дельта в термостате. Достаточно просто, не дорого и при использовании хрономостата можно добиться кофорта и экономии.

Помогите, пожалуйста, советом, у меня такая проблема. Установлен двухконтурный напольный котел Атон 12,5. При температуре на градуснике свыше 50 градусов, он выключается (тухнет даже фитиль) совсем. После запуска достигает температуры 50 градусов. Опять тухнет. При этом температура на улице -15,-20 градусов. Дымоход работает хорошо тяга хорошая. Давление газа в норме. Подскажите, пожалуйста, в чем может быть проблема?

Скорее всего, неисправность термостата.

Газовый парапетный двухконтурный котел Атон ТС-10. Температура воды в контуре снабжения горячей водой градусов 28 на любом положении регулятора (первоначально идет горячая, а затем чуть теплая). Изменение положения крана подачи горячей воды также ничего не дает. Прошу ответить, в чем может быть причина неисправности?

Напольный газовый котел Атон 12 кВт. Можно ли как-то регулировкой/доработкой автоматики добиться того, чтобы он работал всё же в постоянном режиме?

Смысл что-то менять в автоматике? У вас ведь на выходе котла температура на пределе — 90 градусов, больше поднимать нельзя. Ничего не изменится, если измените режим его работы. Кстати теперь понятно, почему он работает в кратковременном режиме с максимальным напором газа. Конструкция теплообменника такая, что при максимальном напоре огня из горелки происходит максимальная передача теплоэнергии от пламени к теплообменнику, т.е. площадь соприкосновения максимальная. Если бы напор был низким, то пламя попросту не контактировало бы на прямую с теплообменником, а тепло передавалось бы за счет передачи через нагретый воздух, а это уже потери.

Двухконтурный парапетный котел Атон 7. После года эксплуатации пришлось прочищать жиклер в запальной горелке и саму горелку подгибать так, чтобы она сильнее грела термопару. А то я замучался — с началом этого отопительного сезона пришлось долго искать проблему спонтанных отключений котла. Оказалось, что термопара на запальной горелке плохо прогревалась и чуть что, отключала газ, решив, что потухла запальная.

А это недостаток всех термопарных автоматик.

Есть подробные инструкции по регулировке положения кончика термопары относительно факела запальника. Чуть не так стоит — напряжение термопары получается ниже нормы, она не держит электромагнит газового клапана. Только у отечественных ещё сюда добавляется плохой контакт в местах стыка термопары с клапаном.

Есть двухконтурный газовый котел Атон 12.5 кВт. Кто подскажет, как правильно подключить горячую воду, где кран или кольцевать?

Уточните что есть: где кран или кольцевать? Если кран перекрывающий отопление, то на подаче в данном случае сброс избыточного давления через открытую обратку. Кольцевать подачу и обратку? Особого смысла нет ввиду малого объёма циркуляции воды в агрегате.

Подскажите, пожалуйста, отопительного котла на 10 кВт, будет хватать на кирпичный дом на 70 кв.м.?

Хватит. Но желательно, подключать к радиаторам современным. Хотя и на чугунке работать тоже будет, только больше расход газа. Выход второй: на старые радиаторы (которые вмещают большое количество воды) ставить терморегуляторы.

У меня Атон 7 и вот какая проблема. Он горит, а через некоторое время гаснет и происходит щелчок. Что это может быть?

Смените термопару и прочистите жиклер фитиля.

Подскажите, отопительный котёл Aton двухконтурный парапетный тухнет фитиль возгорания. Зажигается нормально, набирает температуру — нареканий нет, но фитиль, который зажигает его, тухнет. От этого при падении температуры второго зажигания не происходит. Пробовал почистить фитиль — без изменений. Подскажите, в чём проблема? В эксплуатации 4 года, работал без проблем и затуханий.

Со временем фитиль перегорает. Поменяйте фитиль на новый и будет работать следующие четыре года.

Газовый котел Атон 7е, при ветре тухнет, на улице -27 градусов. Кто сталкивался с ветрозащитным экраном, что это такое и где приобрести?

Надо продуть пылесосом трубку, подающую газ к фитилю. В ней скапливается мусор, если не установлен фильтр перед агв.

Двухконтурный котел, на обогрев воды в документах написано, что обогревает воду до 45 гр. , а в моем случае дает литра 3 горячей воды, а дальше холодная, пробивали на максимум, этот аппарат вообще обогревает воду на практике?

Чтобы получить максимум горячей воды, выключите насос и поставьте его на максимум, т. е. на 7. Дождитесь, пока вода нагреется до максимума и сработает датчик температуры. После этого набирайте воду в ванну и при этом воду открывайте не сильно, чтоб вода успевала прогреться.

Купили и установили напольный котел Атон 10. Греет хорошо, но замучились с тем, что постоянно гаснет пламя. В доме не живем, но топим, но с этими проблемами боимся, что разморозим все трубы зимой. Пробовали удлинить выхлопную трубу дымохода, но это совершенно не помогло. Подскажите, пожалуйста, что делать?

Попробуйте прочистить горелку.

В этом году поставил парапетный котел Атон 12 кВт. В начале отопительного сезона при сильном ветре начал затухать и ошибка 7Е. Та же проблема. Еще резкое закрытие входных или межкомнатных дверей также приводит к угасанию пламени. С чем это связано?

Если затухает от хлопанья дверей, то смотри все стыки к трубам дымохода в помещении.

В котле Aton потух газ, но автоматика, как обычно не сработала, пошёл газ в помещение. Подскажите, что нужно делать и что может быть причиной?

Если потух огонь, то через 6-10 секунд должна сработать автоматика. Проверять автоматику так: при зажигании горелки мы должны удерживать кнопку подачи газа 6 -10 сек, если Вы отпустите эту кнопочку, через несколько секунд пламя горелки погаснет. Если оно горит — обратитесь к специалистам, так как работу датчика контроля Вы сами не наладите.

Сильно греется насос на системе отопления. Это нормально?

Если система отопления нагрета, то это нормально, ведь насос гонит воду или что там у вас залито в системе через себя. Если насос греется на холодной системе, то возможно в насосе находится воздух. Удалить его можно ослабив винт на лобовой крышке насоса, он выглядит как большой пятак с прорезью под отвертку.

Хочу на кухне установить парапетный котел Атон 16 без дымохода, но в инструкции сказано, что трубу отводящих газов устанавливают только через внешнюю стену. У меня место для него только возле внутренней стены (между кухней и коридором). Можно ли как-то иначе сделать дымоход, и будет ли он так работать? И можно ли использовать циркуляционный насос с этой моделью?

Между кухней и коридором устанавливать нельзя, т.к. продукты сгорания должны попасть на улицу. Вам надо взять модель с вертикальным отводом продуктов сгорания, но тогда необходимо сделать дымоход. Если в данный момент у Вас есть водяное отопление, то агрегат можно установить в начальной точке, приварив к старым трубам на обратке и установить, если будете менять на пропиленовые трубы с установкой батарей.

Установил напольный газовый котел Атон 16 три года назад. Проблема — не набирает температуру на 4 и часто включается. Что это за неисправность?

Если Вы терморегулятором задали теплопроизводительность (мощность) горелки более, чем потребляет (и расходует) тепла Ваша система отопления, то автоматика регулирования будет перекрывать газ на горелки по достижении заданной температуры. Если же терморегулятором мощность горелки задана равной или меньшей, чем потребляет (и расходует) тепла система отопления, то газ на горелки перекрываться не будет, т.к. заданная температура не достигается. Всё это при исправном терморегуляторе. Проверить его просто — при вращении ручки терморегулятора должна меняться сила горения и погасать основная горелка при постановке ручки на «0». Внимательно читайте инструкцию к котлу и на автоматику.

Установили котел Атон 10 дымоходный. С самого начала работает плохо, температура в системе нагревается до 40 градусов и он отключается, больше, чем на 2 не включается. Включаю 3, подогревается вода до 40 градусов и отключает полностью систему и фитиль тоже. Посоветуйте, что можно сделать?

Скорее всего, это проблема с автоматикой.

Газовый котел 12,5 кВт будет работать без насоса?

Эта модель может работать без насоса в том случае, если в его схеме отопления выходная труба подачи горячей воды будет выше не менее 1,5 метра с переходом вниз, чтобы вода могла сама себя толкать.

Купил напольный котёл Атон 16, первые два года работал не плохо, а теперь замучил, за сутки тухнет по три четыре раза. Что с ним делать, какая причина? Для чего открытый промежуток возле датчика тяги, какую роль он выполняет?

Попробуйте перемкнуть датчик тяги.

Задувает в частном доме котел Aton, что делать и что подскажете?

Установите защиту на улице, если это парапетный агрегат, а если дымоходный, то удлините дымовую трубу и снимите козырек сверху нее. Защита п-образной формы.

Купил одноконтурный котел Атон-16. Во время 1-ой растопки через 10-15 мин. в поддон начала капать откуда-то вода. Пошипев минут 5-7, все встало на свои места. Во время 2-ой топки все повторилось. Кто подскажет, в чем дело?

Это конденсат, он образуется при запуске у всех агрегатов. Причина образования конденсата — это холодная вода в системе отопления, при нагреве конденсат исчезнет, поэтому эти модели должны работать беспрерывно, чтобы избежать охлаждения системы и образования конденсата.

Подскажите, у нас стоит одноконтурный газовый котел Aton и при сильном ветре он всегда тухнет. Можно всю ночь стоять, включать и все равно тухнет. Что делать?

Вариантов три: 1-й — удлинить вытяжку на более чем 5 метров. 2-й — отключить датчик тяги, что естественно чревато. 3-й — заметить с какой стороны ветер чаще задувает и с этой стороны под козырек вытяжки поставить заслонку из жести.

Установка и монтаж парапетного котла Атон

Установка парапетного газового котла Атон должна выполняться в такой последовательности:

Во внешней стене дома, пробить круглое отверстие диаметром 240 мм. Установить секцию воздухохода, с наклоном наружу так, чтобы ее торец выступил на 10 мм над внешней плоскостью стены, и закрепить в стене. Установить патрубки воздухохода и дымохода в секцию газохода. Установить аппарат на место, выдержав расстояние к стене 60 мм. Присоединить к котлу поочередно патрубок дымохода гайкой и шайбой и патрубок воздухохода на уплотнитель болтом и прижимом, выдерживая наклон наружу.

На выступающий торец секции воздухохода необходимо установить и закрепить при помощи дюбелей на стене дома, защиту дымохода. Закрепить агрегат к стене через проушины (крепежные элементы заводом не поставляются). Проход с лицевой стороны аппаратов и со стороны установленной автоматики, должен быть не меньше 1 м. Схема установки моделей мощностью 7 кВт/10-12,5 кВт в системе отопления с естественной циркуляцией теплоносителя. Подбор отопительных приборов и диаметр трубопроводов в системе отопления, в каждом частном случае выполняется за расчетами специализированной организацией.

Для увеличения скорости циркуляции воды в системе отопления, работающей с естественной циркуляцией, рекомендуется центр нагревания воды в котле размещать, ниже центра охлаждения отопительных приборов (радиаторов). Расширительный бак должен быть защищен от замерзания и установленный выше уровня отопительной системы. Входной и обратной трубопровод системы водяного отопления прокладывают под наклоном по движению воды в трубопроводах, которая обеспечивает естественную циркуляцию и удаления воздуха.

При невозможности соблюдения наклонов или при гидравлическом сопротивлении в системе отопления, рекомендуется использовать циркуляционный насос. Подключение котла Атон мощностью 7 кВт/10 -12,5 кВт к системе с принудительной циркуляцией теплоносителя, с рабочим давлением до 70 кПа выполняется согласно проекта, разработанному специализированной организацией. Установка запорных элементов между аппаратом и расширяющим баком не допускается. Схема модернизации системы отопления с естественной циркуляцией под принудительную циркуляцию теплоносителя изображена в инструкции. Работы по установке агрегата должны проводиться специализированными организациями, которые имеют лицензию и разрешение на такие работы.

Аппарат должен находиться на кухне или в нежилых (неслужебных) помещениях возле внешних стен дома. Стена дома, возле которой устанавливается прибор, должна быть из негорючего материала, без огнеопасного покрытия, как минимум в пределах его проекции на стену. Допускается расположение моделей номинальной мощностью 7 кВт в подоконной нише, при условии, что расстояние по вертикали, от верхней плоскости аппаратов к верхней плоскости ниши или нижней плоскости подоконника, выполненного из негорючих материалов или изолированного негорючими материалами, не меньше 120 мм.

Твердотопливный котел Атон

Процесс розжига котла Атон на твердом топливе

Открыть полностью шибер патрубка дымохода. Розжиг котла проводить с помощью растопочного материала (бумага, щепки, сухие дрова), уложить его на трубы. Через зольниковую дверцу провести разжигание материала, предварительно ее открыв, после чего дверцу закрыть. Когда растопочный материал разгорится, начать загрузку топлива через загрузочную дверцу. Для предотвращения спекания угля рекомендуется сначала нагреть воду в агрегате до температуры примерно 60С, используя в качестве топлива дрова, после чего начать загрузку угля. Постепенно и равномерно загрузить уголь в количестве, достаточном для образования слоя высотой примерно 50-60 мм, после чего прекратить загрузку на срок 15-20 минут для воспламенения топлива.

После загрузки закрыть загрузочную дверцу, открыть поддувало на зольниковой дверце. Когда разгорится первый слой основного топлива (примерно 2/3 загруженного) на слой несгоревшего топлива загружается новое топливо. Для работы агрегата в номинальном режиме необходимо поддерживать слой топлива на трубах около 150-250 мм. Чтобы избежать попадания продуктов сгорания в помещение при загрузке топлива, необходимо перед открытием загрузочной дверцы открыть шибер. Температуру теплоносителя в агрегате поддерживать в зависимости от температуры воздуха в отапливаемом помещении. В грубых пределах регулируется регулятором тяги.

При оборудовании твердотопливного котла Атон регулятором тяги Regulus RT3 регулирование температуры воды производится с помощью шибера и регулятора тяги. Для увеличения температуры необходимо открыть шибер и установить ручку управления регулятора на отметку более высокой температуры, для уменьшения — полностью или частично закрыть шибер и установить ручку управления регулятора на отметку более низкой температуры. При использовании каменного угля для поддержания длительного горения рекомендуемый уровень загрузки не выше нижнего уровня загрузочной дверцы, при этом слой топлива не должен прилегать к зольниковой дверце.

При использовании дров, во избежание образования копоти, сажи и смолистых отложений на поверхностях дымохода, категорически запрещается выполнять загрузку выше нижнего края загрузочной дверцы. В процессе работы необходимо не менее 2-х раз в сутки проводить чистку зольника, не допуская скопления большого количества пепла. Также необходимо проводить очистку поверхностей топки и конвективного газохода от сажи и окалины с периодичностью, которая зависит от используемого топлива и режима работы аппарата. Рекомендуется непрерывный режим работы агрегата на протяжении отопительного сезона.

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс — ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta — ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf — неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать… Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …

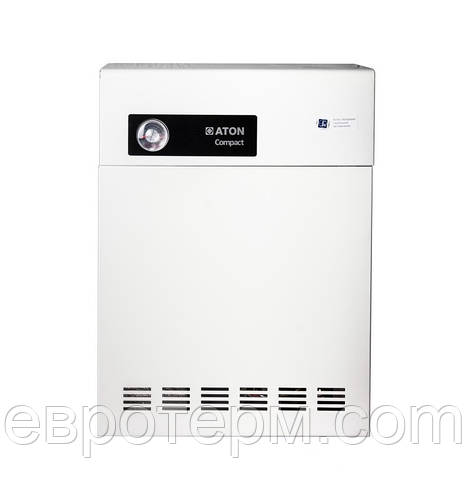

Газовый котел ATON Compact 12,5EВ

Напольный или настенный?

Напольные газовые котлы больше по габаритам и тяжелее, чем настенные, в основном из-за чугунного теплообменника. Благодаря такому конструкционному материалу они, по мнению производителей, более долговечны, чем настенные газовые котлы, у которых теплообменники обычно стальные.

Для установки настенного газового котла необходима только часть свободной поверхности на стене, тогда как напольный займет значительную часть помещения. Лучше всего устанавливать напольный газовый котел в отдельном помещении – котельной.

Одно- или двухконтурный?

Одноконтурный (или одноступенчатый) газовый котел подогревает только ту воду, которая находится в системе отопления. Чтобы одноконтурный котел можно было также использовать для ГВС (горячего водоснабжения), к нему дополнительно покупают бойлер косвенного нагрева. Хотя в этом случае газовый котел выполняет две функции, он все равно будет называться одноконтурным с дополнительным бойлером. При этом объем камеры для воды в бойлере должен соответствовать количеству людей, проживающих в доме.
Мощность одноконтурного газового котла подбирается обычно в зависимости от площади обогреваемой поверхности. А когда он взаимодействует с бойлером, нужно учесть, что для получения теплой воды понадобится дополнительная мощность.
Например, одноконтурный газовый котел, оснащенный бойлером для получения горячей воды, должен иметь мощность не менее 21–24 кВт, чтобы он мог быстро подогреть воду в бойлере. Дело в том, что во время работы бойлера подогрев воды в системе отопления отключается. Обогрев включается снова ­только тогда, когда вода в бойлере достигнет заданной температуры. Поэтому важно, чтобы перерывы в работе отопления не были длительными.
В последнее время пользуются популярностью газовые котлы, объединенные с бойлером в одном корпусе.
Двухконтурный (или двухступенчатый) газовый котел более функционален: он имеет дополнительную встроенную горелку ГВС. Поэтому такой котел может служить одновре­менно и для обогрева системы отопления, и для получения горячей воды.
Хотя цена такого газового котла ниже, чем суммарная цена одноконтурного котла и бойлера, однако он не гарантирует комфортного пользования теплой водой более чем двум-трем жильцам одновременно­, особенно в больших домах, где от котла до точек водоразбора (ванны, мойки, умывальника) довольно далеко.
Двухконтурный газовый котел переключается на подогрев воды только после того, как открывается кран в ванной комнате. Когда вентили закрыты, вода в трубах остывает. Если горячей водой несколько часов не пользоваться, то при открывании крана из него течет холодная вода.
Чем больше будет расстояние между котлом и точкой водоразбора и чем больше диаметр соединяющей их трубы, тем дольше придется ждать смены холодной воды на горячую и тем больше воды при этом будет израсходовано зря. Специалисты утверждают, что длина трубы, соединяющей двухконтурный газовый котел с самой отдаленной точкой водоразбора, не должна превышать 5–7 м. Теплообменник двухступенчатого котла особенно подвержен образованию накипи вследствие осаждения минеральных соединений, содержащихся в воде. Слой накипи затрудняет теплообмен, что ведет к снижению эффективности водонагревателя и сгоранию большего количества топлива для передачи того же самого количества тепла. Накипь образуется и там, где поступает вода, что затрудняет ее доступ.
Перед тем, как решить, какой газовый котел вам нужен, необходимо провести анализ воды (прежде всего, уточнить ее жесткость) и выяснить у производителя, возможна­ ­ли бесперебойная работа котла в таких условиях.

С открытой или закрытой камерой сгорания?

Газовые котлы с открытой камерой сгорания для процесса горения расходуют воздух из помещения, в котором они расположены. Необходимо обеспечить соответствующую вентиляцию, чтобы продукты сгорания могли естественным образом выходить в дымоход (высотой не менее 4 м). Помещение, где уста­новлен газовый котел, должно быть обеспечено притоком достаточного количества воздуха.
Газовые котлы с закрытой камерой сгорания (иногда называемые «турбо») получают воздух с улицы. Продукты, возникающие в процессе сгорания, выбрасываются на улицу, не соприкасаясь с воздухом в помещении. Это позволяет установить газовый котел не только в специально выделенном помещении, но и в другом месте (например, в коридоре или на кухне).
Необходимо помнить, что газовые котлы мощностью свыше 30 кВт могут уста­навливаться только в отдель­ном помещении (котельной).
Камера сгорания газового котла сообщается с атмосферой через специальный коаксиальный дымоход, а воздух подается и выбрасывается с помощью вентилятора. Длина дымохода не может превышать определенной величины: очень длинный дымоход приводит к неполному сгоранию топлива.

Конвекционный или конденсационный?

Внешне такие газовые котлы практически неотличимы, хотя конденсационные в 1,5–2,5 раза дороже обычных. Их цена – это доплата за более высокую производительность (до 20%), а значит, и за меньший расход топлива. Это возможно благодаря дополнительному теплообменнику, встроенному в котел.

В конденсационных газовых котлах для получения тепла используется не только явная, но и скрытая теплота продуктов сгорания – теплота конденсации водяных паров, содержащихся в продуктах сгорания газа. Продукты сгорания отдают теплоту протекающему через теплообменник теплоносителю, нагревая его и охлаждаясь сами. При этом они отдают так называемую «явную» часть своей теплоты. Если же продукты сгорания охладить ниже определенной температуры, до «точки росы», то содержащаяся в продуктах сгорания вода начнет конденсироваться, то есть переходить из газообразного состояния в жидкое (для газа – 55°C). Эта теплота и обеспечивает более высокую эффективность конденсационных газовых котлов.

Но чтобы утилизировать эту ­«добавочную» теплоту, вода, которая течет по системе отопления, должна иметь более низкую температуру, чем в случае обо­грева обычными (конвекционными) газовыми котлами. В результате возникает ­необходимость использовать радиаторы большего размера, чем обычно. В то же время такие газовые котлы отлично подходят для систем «теплый пол».

И обычные, и конденсационные газовые котлы могут быть одно- или двухступенчатыми. Следует знать, что конденсационный двухступенчатый котел во время подогрева воды будет работать, как обычный конвекционный.

Большинство традиционных конвекционных котлов – это устройства с открытой камерой сгорания, хотя производители все чаще предлагают модели и с закрытой камерой сгорания. В конденсационных газовых котлах камера сгорания всегда закрыта.

Составные части газового котла

Горелка. В газовых котлах используются три вида горелок: атмосферные, с регулируемым смешиванием и вентиляторные.

В котлах с атмосферной горелкой воздух для поддержания горения газа поступает за счет естественной тяги в дымовой трубе. Сгорая, газ выделяет тепло, которое передается теплообменнику, а затем через теплоноситель по трубам – в нагревательные приборы, радиаторы отопления, а от них – воздуху комнаты.

В вентиляторных горелках воздух подается в камеру сгорания с помощью вентилятора. Это позволяет точнее регулировать его поступление, благодаря чему можно добиться большей эффективности сжигания газа.

Горелки с предварительным смешиванием – промежуточное техническое решение – занимают место между атмосферными и вентиляторными горелками. Такие горелки предназначены для конденсационных газовых котлов.

Регулирование горелки может быть одно- или двухступенчатым ­(включить – выключить), может быть и модульным (то есть плавно регулируемым). Модульная горелка самостоятельно выбирает необходимую мощность для поддержания заданной температуры, поэтому газовый котел в этом случае работает более эффективно и экономно.

Теплообменник. В нем тепло из горелки передается находящейся в системе отопления воде. Чаще всего он выполнен из нержавеющей стали, иногда – из меди или силумина. Только в напольных газовых котлах устанавливаются чугунные теплообменники, которые считаются наиболее долговечными.

Система защиты. Основной элемент защиты – расширительный бак. В него поступает вода из отопительной системы, когда ее объем увеличивается в результате нагревания.

Дополнительным элементом безопасности газового котла является предохранительный клапан, который открывается и выпускает излишки воды в канализа­цию, когда давление в системе повыша­ется. Благодаря этому даже в случае поломки расширительного бака система безопасна в эксплуатации. После снижения давления предохранительный клапан снова закрывается.

Оба эти устройства должны нахо­диться в комплекте котлового оборудова­ния. Если в настенных газовых котлах они входят в стандартный набор, то к напольным котлам их необходимо купить дополнительно, а это – ­дополнительные затраты. Задача прерывателя тяги – предохра­нение газового котла от нежелательного воздействия воздушной тяги из дымохода. При этом возможно уменьшение или увеличение доступа воздуха в камеру сгорания и, как результат, не только снижение эффективности работы газового котла, но и затухание пламени. Прерыватели тяги не устанавливают в котлах, где доступ воздуха обеспе­чивается с помощью вентилятора (то есть с закрытой камерой сгорания).

Устройство ионизационного конт­роля горения позволяет при необходимости мгновенно блокировать подачу газа, если огонь в горелке погас, о чем просигнализирует специальный датчик. Для защиты от изменений давления в газовой системе может быть установлен стабилизатор давления газа.

Циркуляционный насос. Некоторые производители устанавливают на газовые котлы циркуляционный насос, который обеспечивает принудительную подачу воды в отопительную систему. Обычно циркуляционные насосы для домашних систем отопления имеют напор от 0,5 до 5 м. Пре­дусмотрено несколько режимов или даже автоматическое регулирование объема водного потока, благодаря чему насос самостоятельно выбирает необходимый режим работы. ­Настенные газовые котлы, как правило, уже имеют такой ­насос. Обычно в каждой отопительной ­системе устанавливают ­циркуляционный насос, поэтому покупка котла с таким насосом упрощает процесс монтажа. Насосы в газовых котлах обычно подходят к типовым системам индивидуальных домов. Проблема может появиться, если газовый ­котел должен работать одновременно и на подогрев пола или стен. Тогда может ­оказаться, что котловой насос слишком слабый.

Автоматическое управление

Его главная цель – регулирование количества производимого тепла самым эффективным способом. В газовых котлах с бойлером дополнительный регулятор постоянно поддерживает заданную температуру теплоносителя. Если бойлер имеет суточное или недельное программирование, то регулятор способен изменять температуру в определенное время дня и ночи и поддерживать ее на заданном уровне.

Управление работой газового котла для системы отопления будет простым, если использовать термостат для воды, установленный в системе. Более дорогой вариант, но и более эффективный – это термостат с датчиком для измерения температуры в помещении. Имеются модели с часовым механизмом (с суточной или недель­ной программой), которые позволяют запрограммировать временное снижение температуры, когда никого нет дома.

Самую большую экономию топлива дает автоматическая погодозависимая система управления, самостоятельно реагирующая на изменения температуры на улице.

Для самых требовательных

Кроме описанных выше моделей и решений, которые обычно входят в стандартную комплектацию газовых котлов, котел может быть оборудован различными дополнительными функциями.

Встроенная емкость. Теплая вода для ГВС в двухконтурных газовых котлах подогревается, проходя через теплообменник, недостатком которого является ограниченная производительность (если открыть сразу несколько кранов с горячей водой, из них течет только тоненькая струйка). Поэтому все чаще в газовых котлах устанавливается специальная емкость-термос для сбора уже подогретой воды. Благодаря такой емкости можно пользоваться теплой водой с тем же комфортом, как и в случае применения однофункционального газового котла с отдельным бойлером.

Электронный розжиг. Газовый котел со встроенной автоматической системой розжига может самостоятельно включаться и выключаться. Но для этого нужна встроенная электронная «зажигалка», которая заменит спичку.

Переключатель «зима-лето». Чтобы оснащенный автоматическими системами газовый котел не включал систему отопления в более прохладные летние ночи, можно перенастроить его на летний режим работы. Тогда газовый котел будет только подогревать воду для системы водоснабжения, не включая систему отопления.

Взаимодействие с солнечными­ коллекторами. Чтобы система отопления имела возможность получать тепло и от солнечных коллекторов, необходим специальный комбинированный теплообменник для воды с двумя змеевиками. Это не самое популярное решение, но некоторые производители предлагают такие устройства.

Автоматический долив воды. ­Случается, что даже во время нормального функционирования системы возникает недостаток воды. Чтобы не думать об этом, можно уста­новить прибор, который будет решать эту проблему автоматически.

На практике во время сгорания газа часть энергии теряется. Чтобы ограничить эти потери, необходимо:

— обеспечить достаточную вентиляцию в котельной. Каждый 1% содержания CO в продуктах горения ведет к 5–7%-ной потере тепла. Поэтому помещение, в котором находится газовый котел, должно иметь хорошую вентиляцию. Количество воздуха, необходимого для процесса нормального сгорания, должно быть указано в инструкции по эксплуатации;

— использовать тепло выхлопных газов. Выходя из обычного газового котла, они имеют температуру намного выше, чем температура окружающей среды, и их тепло просто вылетает «в трубу». Установив дополнительный теплообменник, можно использовать это тепло для обогрева. Например, при охлаждении топочных газов ниже определенной температуры происходит выпадение конденсата (влаги, образующейся при сгорании природного газа), что сопровождается выделением дополнительного тепла. На этом принципе основано действие конденсационных газовых котлов.

Настенный парапетный газовый котел ATON Compact 12.5EB — это аппараты с закрытой камерой сгорания. Конструкция котлов позволяет использовать их в системах отопления с естественной циркуляцией (в помещениях, не оборудованных дымоходами). Отвод продуктов сгорания и забор воздуха для горения осуществляется с помощью специального горизонтального двухтрубного дымовоздухоотвода через внешнюю стену здания. Модельный ряд настенных парапетных газовых котлов ATON Compact представлен мощностями от 7 до 16 кВт. Котлы не зависят от электроэнергии и устанавливаются возле внешней стены. Изготавливаются в одно- и двухконтурных версиях. В двухконтурных котлах для подогрева воды на хозяйственные нужды используется трубчатый проточный змеевик-водонагреватель из меди (металла с высоким коэффициентом теплопроводности). Характерной особенностью котлов является универсальность их подключения, что обеспечивает дополнительное удобство при проведении проектно-монтажных работ.

Эксплуатация, основные неполадки и техническое обслуживание газовых котлов Атон

_______________________________________________________________________________________________________________

_______________________________________________________________________________

Кто-нибудь может помочь исправить поломку. В эксплуатации двухконтурный котел Атон 16 кВт включающий в себя автоматику Евросит 630. Когда запускаешь розжиг, главная горелка загорается активно, но через 10-20 сек тухнет. Попытка снова запустить ситуацию не меняет. Что произошло?

Первым делом проверить датчик тяги и термопару. Выполнить проверку контактов цепи. Осторожно разобрать пилотную горелку и продуть. Проведите настройку запальной горелки посредством снижения давления газа. Вероятно, возникло ухудшение тяги, в следствие этого запальная горелка имеет малое количество воздуха в момент разжигания основного горелочного устройства.

Сильно дымит пламя и газогорелочное устройство все время горит, не гаснет. Температура сверх заданного уровня подняться не может, и в то же время огонь горит. Много сажи в котле. В газовой службе говорят, что слабая тяга. Что можно сделать?

Скорей всего, слабый приток воздуха. Следует сделать полноценную профилактику. Произвести разборку газового узла, продуть и почистить жиклеры и горелку. Теплообменник следует очистить снаружи.

Можете рассказать, из-за чего агрегат коптит? Что требуется сделать для того, чтоб устранить данную проблему?

Скорей всего, имеется слабая тяга в камере сгорания. Прелагаем Вам почистить дымоход.

Каким образом действовать, скажите, если напольный котел Атон 10 не загорается? Зажимаю ручку управления, надавливаю на клавишу запальника, следом придерживаю ее ориентировочно несколько минут, начинаю отпускать, и он погасает.

Видимо, трубка запальника засорена. В такой ситуации обязательно нужно выполнить полноценную профилактику. Еще является окисел на зажимах датчика тяги. Следует отсоединить зажимы и убрать с них окисел.

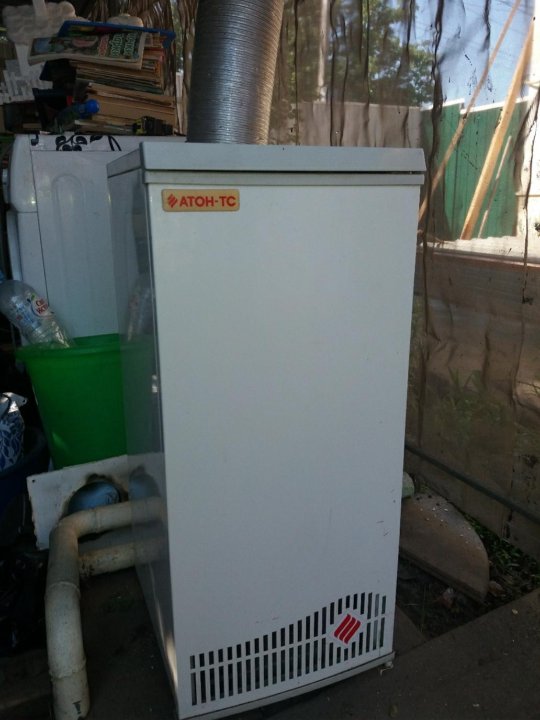

Сбой в работе котла Атон ТС с устройством автоматики Eurosit 630. В момент нажатия на кнопку зажигания, отсутствует подача газа на горелку. В чем причина?

Когда Вы нажимаете кнопку, газовое топливо направляется исключительно в запальник, на основную горелку его вход не производится.

Установили данный агрегат. Немного напрягает процесс переключения с запальной горелки на основную горелку. Получается два хлопка. Может какая-нибудь неисправность?

Видимо, следует отрегулировать газовый клапан.

В использовании данный агрегат с блоком автоматики Евросит 630, который останавливается при подъеме температуры где-то 70 градусов. Прошу помощи, чтобы устранить такую неисправность?

Вероятней всего, срабатывает датчик по тяге. Рекомендуем Вам произвести проверку дымоотводного канала.

Ввели в эксплуатацию прибор этой же марки. Сегодня нагрев завис на сорокапяти градусах, при этом факел усиленно горит. Что случилось?

Возможно, забился сажей трубопровод на подачу газа от блока автоматики на горелке, а кроме этого горелочная форсунка.

Дома используем парапетный газовый котел Атон 7 с автоматикой Sit 630. Позавчера случилась с ним поломка. Агрегат тухнет, если на запальное устройство попадает поток ветра. Совсем недавно термопару менял, но результата нет. Как исправить?

В момент запуска главной горелки, это приводит к уменьшению поступления газа на запальник, то есть включается автоматика защиты. Вам требуется повысить подачу топлива на запальник. Подобное возникает регулярно по причине низкого давления в системе. Другим фактором может являться уменьшение тяги дымохода, если он сконструирован с ошибками.

Можете мне подсказать, из-за чего в нашем доме не хочет функционировать эта модель, особенно, если снаружи сильные порывы ветра и дождливая погода. Каким образом надо решить проблему?

В момент запуска запальника, ЭМК клапан принудительно срабатывает примерно за пятнадцать секунд. Когда запальник тухнет, остановка в работе ЭМК клапана возникнет в промежутке десяти секунд, 0 послышится щелчок.

Около 5 лет назад был смонтирован на даче парапетный котел Атон 12.5. Строение невеликое, пространство не более 40 кв.метров. Как видно, потребление небольшое, но вода не нагревается больше пятидесяти градусов. У нас подключены 2 радиатора по двенадцать секций. Не понимаю, как нарастить температуру нагревания?

Вас может избавить от проблемы установка насоса циркуляции. Нередко может уменьшаться давление в газопроводе.

Почему при работе систематически случается перегревание газового котла?

Существенная причина — это отсутствие циркуляции в отопительном контуре. Также вероятен засор фильтров либо большое скопление воздуха в системе отопления.

Недавно произошла неисправность. Когда закрываем кран на холодную воду и начать открывать горячую воду, вся вода исчезает из контура отопления. Что происходит?

Скорей всего, некорректно работает кран подпитки системы отопления. Он пропускает воду в двух направлениях. В случае, если имеется давление воды в системе, то движения в обратном направлении быть не может.

По какой причине аппарат начинает шуметь, булькать, а изредка может выть и даже хлопать?

Жидкость в системе основательно насыщена кислородом. При нагревании происходит выделение пузырьков воздуха, от чего слышится шум. Если прибор отрегулирован некорректно, воет газовый клапан или байпас. Хлопки в процессе старта говорят о проблемах запального механизма.

Выполнил в начале августа монтаж газового одноконтурного котла Атон 20. Ориентировочно спустя 4 месяца возник сбой. Пытаюсь настроить температурный режим, а он его не держит. Не могли бы Вы подсказать, что это такое?

Похоже, произошел сбой автоматики, и если температура повышается на 60 градусов, форсунки перестают работать. Необходимо настроить автоматику для правильного исполнения функций. Также причиной может являться то, что Вы выбрали неверную мощность агрегата относительно отапливаемой площади.

Выполнил в начале августа пуск этого агрегата. Перевели его на сжиженный газ. За пять месяцев потрачено приблизительно девять кубов. В настоящее время внутри аппарата большое количество отложений сажи, а также начала коптить горелка. В чем причина этого явления?

Большое количество нагара в камере сгорания указывает на то, что газогорелочное устройство не отрегулировано, и газ может сгорать не полностью. Также вероятен некачественный сорт смеси газа. Чтобы горелочное устройство не коптило, нужно периодически проводить влажную очистку.

Запустил в эксплуатацию данный аппарат. В момент запуска газовая горелка воспламеняется и неожиданно затухает. Мне кажется, что запальное устройство неисправно. Помогите удалить такую поломку?

Требуется проверить, слышится ли звук возникновения искры запального механизма, в случае отсоединения провода розжига. Если звука нет, следует сменить запальный трансформатор. Если звук появился, произведите замену электрода запальника либо самой горелки.

Несколько дней тому назад выявилась неполадка с напольным котлом Атон 10е. Из него течет вода. Агрегат функционировал всего 3 месяца. Подскажите мне, из-за чего капает вода?

Возможно капает вследствие большого системного давления. Еще, вероятно, разрушение стенок устройства теплообмена. Гидроудары тоже могут являться источником утечки в котлах.

В систему отопления собираемся провести подключение этого агрегата. Расскажите, пожалуйста, каково заявленное давление поступления газа /метан/пропан/ данных моделей?

В этом типе котельных устройств показатель стандартного давления на подачу газа (природного/сжиженного) составляет 150/300 Па.

Мне установили этот агрегат. Вчера произошел сбой в работе. Котел начинает функционировать, а дом не нагревает. В чем проблема?

Похоже, воздушная пробка в батареях или много накипи в теплообменнике. Необходимо его промыть.

Мы используем на даче данный прибор. До этого вечера трудился без вопросов. В данный момент с ним возникла неисправность. Он многократно перегревается. Помогите отремонтировать эту аварию?

Скорей всего, случился засор от накипи, вследствие чего возникла закупорка протока. Вам требуется очистить агрегат.

Несколько дней тому назад у нас появилась неисправность с котлом. Был в эксплуатации не более, чем 2 недели. Потом вдруг самопроизвольно он перестал набирать установленную температуру. Возможно, кто-то скажет, в чем причины?

В системе отопления газовое давление слабее рекомендуемого. Надо осмотреть газовый вентиль. Скорей всего, внутри много смазки. Требуется удалить лишнюю.

Подскажите, как по инструкции накачать расширительный бак?

Бак расширителя накачивается простым автомобильным насосом до требуемого по паспорту давления. Чаще всего диапазон равен 1-1.5бар. Перед тем, как подкачивать бак, следует сливать теплоноситель из котла. Это выполняется через штуцер слива или через кран разбора воды, перекрыв поступление ГВС.

Газовый котел Атон 16 кВт не может выполнить пуск. Когда держишь в нажатом состоянии кнопку включения, горелочное устройство функционирует. Если не фиксировать кнопку, агрегат отключается. В чем причина поломки?

Скорей всего, дефект термоэлемента или поломка газового клапана. Еще может возникнуть низкое давление газа на входных трубах. В некоторых случаях присутствует нехватка напряжения электронной платы.

Подскажите, какие ремонтные работы регламентируется выполнить в случае переоснащения метана на пропан?

Сначала необходимо заменить форсунки основной горелки. Перенастроить напряжение питания модулятора. И в конце провести настройку параметра минимального и максимального давления.

Как функционирует клапан защиты в отопительной системе?

Этот клапан, настроенный на нужное давление, обслуживает отопительную систему. Запрещается применять защитный клапан в целях слива отопительной воды.

Часто растет давление в отопительной системе. Давление бака-расширителя уменьшаю до 2.1-2.3 атм. Может ли вода системы отопления поступает из труб горячего водоснабжения?

Подъем давления в отопительной системе можно объяснить следующими главными причинами. Неотрегулировано давление для расширительного бака. Клапан подпитки протекает.

Недавно возникла неполадка. Пуск происходит с трудом. Запальная горелка зажигается, а на основном газогорелочном оборудовании огня нет. Кто-нибудь может объяснить, какая это причина?

Возможно, функциональный сбой работы устройства розжига. Необходимо провести проверку котла и очистить устройство зажигания.

Пожалуйста, помогите разобраться с дымоходным каналом? Скоро трое суток, как появилась обратная тяга, при этом дым проходит прямо в помещение. Дымоходом я занимался сам. Он представляет собой трубу из стали. Может быть в чем-то допущена ошибка.

Основным фактором может быть не правильно сделанная структура дымохода. Часто случается загрязнение трубы продутами сгорания, которое сильно уменьшает его эффективность. Кроме этого, рекомендовано контролировать вытяжку в помещении.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.

Особенности. Установка и монтаж. Компоненты автоматики.

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

_______________________________________________________________________________

_______________________________________________________________________________

После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

В эксплуатации газовый котел Ардерия 2.35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?

_______________________________________________________________________________

Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы — летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

Неисправность котла ферроли домипроджект 24 — настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?

Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все равно 2 мин. крутит.

Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?

Неисправность газового котла Сеньор Дюваль — датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?

В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстоянии 1м от стены.

Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.

Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?

Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?

Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?

Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.

В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?

ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?

В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В чем причина?

Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?

_____________________________________________________________

Ошибки котлов Nike Star, Eolo Star/Mini, Mythos. Неисправности котлов с возможностью автоматической разблокировки.

У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?

Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание. Неисправности и их устранения.

Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?

Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.

Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.

Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?

Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.

Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?

Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?

Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя — слишком большое. Что делать?

Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?

Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?

В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?

В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить данную проблему?

Упало давление горячей воды в котле Mora Top. В чем причина?

Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из строя?

Ответы мастеров сервис-центров по котлам Атон

___________________________________________________________________________

Вопрос:

Есть 2-х контурный 12.5 атон, кто подскажет как правильно подключить горячую воду, где кран или кольцевать?

Ответ:

Уточните что есть: где кран или кольцевать? Если кран перекрывающий отопление, то на подаче — в данном случае сброс избыточного давления через открытую обратку . Кольцевать подачу и обратку ? Особого смысла нет ввиду малого объёма циркуляции воды в котле .

Вопрос:

подскажите, пожалуйста, котла на 10 кВт, будет хватать на кирпичный дом на 70 кв.м.?

Ответ:

Хватит. Но желательно, подключать к радиаторам современным. Хотя и на чугунке работать тоже будет, только больше расход газа. Выход второй: на старые радиаторы (которые вмещают большое количество воды) ставить терморегуляторы.

Вопрос:

У меня АТОН 7 и вот какая проблема! Котел горит а через некоторое время гаснет и происходит щелчок что это может быть?

Ответ:

смените термопару и прочистите жиклер фитиля.

Вопрос:

Подскажите, котёл Aton двухконтурный парапетный тухнет фитиль возгорания. Зажигается нормально набирает температуру нареканий нет но фитиль который зажигает котёл тухнет в следствии при падении температуры второго зажигания не происходит. Пробовал почистить фитиль без изменений. Подскажите в чём проблема 4 года работал без проблем и затуханий.

Ответ:

Со временем фитиль перегорает. Поменяйте фитиль на новый и будет работать следующие четыре года.

Вопрос:

Котел атон 7е, при ветре тухнет, на улице -27. кто сталкивался с ветрозащитным экраном, что это такое и где приобрести?

Ответ:

надо продуть пылесосом трубку подающую газ к фитилю в ней скапливается мусор если не установлен фильтр перед агв.

Вопрос:

Двухконтурный котел, на обогрев води в документах написано, что обогревает воду до 45 гр., а в моем случае дает литра 3 горячей воды а дальше холодная, пробивали на максимум, этот котел вообще обогревает воду на практике?

Ответ:

чтоб получить максимум горячей воды выключите насос и поставьте котёл на максимум, т. е. на 7. Дождитесь пока вода нагреется до максимума и сработает датчик температуры. После этого набирайте воду в ванну и при этом воду открывайте не сильно, чтоб вода успевала прогреться в котле.

Вопрос:

Купили и установили котел AТОН АОГВМНД-10Е, Греет хорошо, но замучились с тем, что постоянно гаснет пламя. В доме не живем, но топим, но с этими проблемами боимся, что разморозим все трубы зимой. Пробовали удлинить выхлопную трубу дымохода , но это совершенно не помогло. Подскажите, пожалуйста, что делать???

Ответ:

попробуйте прочистить горелку.

Вопрос:

В этом году поставил парапетный котел АТОН-12 КВт, в начале отопительного сезона при сильном ветре начал затухать и ошибка 7Е. Та же проблема. Еще резкое закрытие входных или межкомнатных дверей также приводит к угасанию пламени. С чем это связано?

Ответ:

если затухает от хлопанья дверей, то смотри все стыки к трубам дымохода в помещении.

Вопрос:

В котле Aton потух газ, но автоматика, как обычно не сработала, пошёл газ в помещение. Подскажите, что нужно делать и что может быть причиной?

Ответ:

если потух огонь в газовом котле — через 6-10 сек должна сработать автоматика. проверять автоматику так : при зажигании горелки мы должны удерживать кнопку подачи газа 6 -10 сек, если Вы отпустите эту кнопочку через несколько секунд пламя горелки погаснет. если оно горит — обратитесь к специалистам, так как работу датчика контроля Вы сами не наладите.

Вопрос:

Сильно греется насос на системе отопления. Это нормально?

Ответ:

Если система отопления нагрета, то это нормально ведь насос гонит воду или что там у вас залито в системе через себя. Если насос греется на холодной системе то возможно в насосе находится воздух удалить его можно ослабив винт на лобовой крышке насоса, он выглядит как большой пятак с прорезью под отвертку.

После того как ослабите винт возможен небольшой выход жидкости с шипением желательно прислушаться чтобы удостовериться в отсутствии воздуха. P.S а вообще причин может быть много. это и какая система отопления и как установлен насос и какой фирмы и где он установлен.

Вопрос:

Подскажите, котел Aton одноконтурный настенный не зажигается, фитиль горит пока держишь кнопку (держал 5 минут), отпускаешь тухнет.

Ответ:

необходимо открутить четыре болта там, где запальник, вытащить наружу все детали и почистить, либо поменять термопару.

Вопрос:

хочу установить атон-10 без дымохода на кухне, но в инструкции показано, что трубу отводящих газов устанавливают только через внешнею стену. у меня место для котла только возле внутренней стены(между кухней и коридором),можно ли как иначе сделать дымоход и будет ли он так работать? И
можно ли использовать циркуляционный насос с этим котлом?

Ответ:

между кухней и коридором устанавливать нельзя т.к. продукты сгорания должны попасть на улицу Вам надо взять котёл с вертикальным отводом продуктов сгорания, но тогда Вам необходимо сделать дымоход если в данный момент у Вас есть водяное отопление то котёл можно установить в начальной точке, приварив к старым трубам на обратке установив насос он же нужен, если будете менять на пропиленовые трубы с установкой батарей.

Вопрос:

поставил котел атон 16 три года назад проблема не набирает температуру на4 и часто включается что это за проблема.

Ответ:

Если Вы терморегулятором задали теплопроизводительность (мощность) горелки котла более чем потребляет (и расходует) тепла Ваша система отопления, то автоматика регулирования будет перекрывать газ на горелки по достижении заданной температуры.

Если же Вами терморегулятором мощность горелки задана равной или меньшей, чем потребляет (и расходует) тепла Ваша система отопления, то газ на горелки перекрываться не будет, т.к. заданная температура не достигается. Всё это при исправном терморегуляторе. Проверить его просто — при вращении ручки терморегулятора должна меняться сила горения и погасать основная горелка при постановке ручки на «0». Внимательно читайте инструкцию к котлу и на автоматику.

Вопрос:

поставил котел атон 10 дымоходный, с самого нового работает плохо, температура в системе нагревается до 40 градусов и отключается котел, больше чем на 2 не включается, включаю 3 подогревается вода до 40 градусов и отключает полностью систему и фитиль тоже, посоветуйте что можно сделать.

Ответ:

Скорее всего, это проблема с автоматикой.

Вопрос:

газовый котел 12,5 кВт будет работать без насоса?

Ответ:

Этот котел может работать без насоса в том случае, если в его схеме отопления выходная труба подачи горячей воды будет выше котла не менее 1,5 метра с переходом вниз, чтобы вода могла сама себя толкать.

Вопрос:

Купил котёл АТОН 16е, первые два года работал не плохо, а теперь замучил за сутки тухнет по три четыре раза. Что с ним делать, какая причина? Для чего открытый промежуток возле датчика тяги, какую роль он выполняет?

Ответ:

Попробуйте перемкнуть датчик тяги.

Вопрос:

Задувает в частном доме котел Aton, что делать и что подскажете?

Ответ:

установите защиту на улице, если это парапетный котел, а если дымоходный удлините дым.трубу и снимите козырек сверху дым.трубы. защита п-образной формы.

Вопрос:

Купил одноконтурный Атон-16. Во время 1-ой растопки через 10-15 мин. в поддон котла начала капать откуда-то вода. Пошипев мин.5-7 все стало на свои места. Во время 2-ой топки все повторилось. Кто подскажет, в чем дело?

Ответ:

это конденсат, он образуется при запуске у всех котлов. Причина образования конденсата — это холодная вода в системе отопления, при нагреве конденсат исчезнет, поэтому эти котлы должны работать беспрерывно, чтобы избежать охлаждение системы и образования конденсата.

Вопрос:

подскажите у нас стоит одноконтурный газовый котел Aton при сильном ветре всегда тухнет можно всю ночь стоять включать и все равно тухнет что делать?

Ответ:

вариантов три: 1-й — удлинить вытяжку на более чем 5 метров. 2-й — отключить датчик тяги ,что естественно чревато. 3-й — заметить с какой стороны ветер чаще задувает и с этой стороны под козырек вытяжки поставить заслонку из жести.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

  • Ответы экспертов по ремонту котлов Нова
  • Вопросы по сервису котлов Hermann
  • Ответы мастеров по обслуживанию котлов Дэу
  • Вопросы по обслуживанию котлов Ферроли
  • Вопросы пользователей по ремонту электрокотлов Эван
  • Из-за чего газовый котел АКГВ загорается и сразу же гаснет
  • В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
  • Из-за чего котел АОГВ зажигается и быстро гаснет
  • Как следует устранять на котле Балтгаз ошибку Е01
  • В чем поломка, если котел Дани зажигается, но сразу же гаснет
  • Почему котел Данко загорается, но быстро тухнет
  • Котел Демрад перестал держать давление, в чем неполадка
  • Из-за чего котел Газлюкс начал греться и шуметь
  • В чем причина, если газовый котел Кебер загорается, но быстро тухнет
  • Как следует устранять на котле Китурами ошибку с кодом 01
  • Из-за чего котел Конорд загорается, но сразу же тухнет
  • В чем причина, если котел Лемакс зажигается и быстро тухнет
  • Из-за чего котел Мимакс зажигается, но резко тухнет?
  • Почему котел Очаг зажигается, но сразу же тухнет
  • Почему газовый котел Росс загорается, но быстро гаснет
  • В чем неисправность, если котел Сиберия загорается и резко гаснет
  • Почему котел Сигнал загорается и резко тухнет
  • Из-за чего может шуметь и греться котел Термет
  • Почему газовый котел Термотехник зажигается, но внезапно гаснет
  • Как можно устранить на котле Термона ошибку Е01
  • По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
  • По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
  • По какой причине котел Иммергаз не функционирует на ГВС
  • Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Teplo — Газовый котел Aton Atmo 16 EB напольный дымоходный двухконтурный. Цена Атон 16 кВт. Харьков

Газовый котел Aton Atmo ЕB напольный дымоходный двухконтурный

Котёл предназначен для работы на отопление с применением автоматики защиты и регулирования и обеспечением экономического использования газообразного топлива. Модельный ряд дымоходных напольных котлов ATON Atmo  представлен одноконтурными и двухконтурными котлами мощностью от 8 до 25 кВт с открытой камерой сгорания. Котлы устанавливаются в нежилых помещениях (кухня, коридор и т.п.) индивидуальных жилых домов, домов коммунального и прочего назначения, оборудованных системой водяного отопления с естественной (за счет разницы плотности холодной и горячей воды) циркуляцией и системой горячего водоснабжения,  работают на природном газе низкого давления. Энергонезависимые котлы имеют малое гидравлическое сопротивление и обеспечивают циркуляцию воды без насоса.

  • Е – автоматика безопасности и регулирования фирмы Sit Group (Италия)
  • М – универсальное подключение
  • В – дополнительный контур для горячего водоснабжения

Преимущества газовых котлов Aton:

  • Котлы предназначенные для работы на природном газе и могут эксплуатироваться при параллельном подключении в единую отопительную систему;
  • Не требуют внешнего источника электропитания;
  • Возможный вариант исполнения с  функциями отопления и горячего водоснабжения;
  • Котлы имеют привлекательный внешний вид, порошковая окраска обеспечивает стойкое к внешним воздействиям покрытие;
  • Высокая экономичность позволит Вам существенно экономить газ;
  • Компактные;
  • Высокая надежность и безопасность в работе, благодаря применению газовой автоматики EUROSIT;
  • Щелевая низкофакельная горелка фирмы POLIDORO, изготовленная с применением лазерных технологий;
  • Простота в обслуживании, благодаря оригинальной конструкции теплообменника;
  • Антикоррозийная обработка поверхностей котла;
  • Идеальное сочетание по таким характеристикам как цена, эффективность, качество.

Технические характеристики газового котла Атон:

  • Модель — Aton Atmo 16 ЕB
  • Материал теплообменника котла — Сталь
  • Материал теплообменника контура ГВС — Медь
  • КПД (по нижней теплоте сгорания), % — 90
  • Отвод продуктов сгорания — Естественный
  • Топливо — Природный газ по ГОСТ 5542
  • Номинальное давление газа, мбар — 13
  • Номинальная мощность, кВт — 16
  • Максимальный расход топлива, м³/час — 1,8
  • Диаметр дымохода (внутренний), мм — 110
  • Температура продуктов сгорания, ºС — 110
  • Диапазон регулировки отопления, ºС — 50-90
  • Производительность по ГВС, Δ 35ºС, л/мин — 4
  • Максимальное рабочее давление контура отопления, бар — 1
  • Максимальное рабочее давление контура ГВС, бар — 6
  • Подключения контура отопления, дюйм — 2
  • Подключения контура ГВС, дюйм — 1/2
  • Подключения газа, дюйм — 1/2
  • Габаритные размеры ВхШхГ, мм — 960х324х695
  • Вес, кг — 79
  • Производство — Украина (г. Красилов Хмельницкая обл.)

DUNKIRK Руководство по эксплуатации котла L0611476

Руководство пользователя: DUNKIRK Руководство пользователя котла DUNKIRK Руководство пользователя котла DUNKIRK, Руководство пользователя котла DUNKIRK

Откройте файл PDF напрямую: Просмотр PDF.
Количество страниц: 36

 УСТАНОВКА

ИНСТРУКЦИИ

Эти инструкции должны быть прикреплены к котлу или рядом с ним.

PLYMOUTH XTREME
ГАЗОВЫЕ КОТЛЫ ГОРЯЧЕЙ ВОДЫ
Эти газовые водогрейные котлы представляют собой секционные чугунные котлы низкого давления, конструкция которых сертифицирована C.S.A. (Канадский
Standards Association) для использования с природным газом и пропаном.Они построены и гидростатически
испытано на максимальное рабочее давление 50 фунтов на квадратный дюйм и гидростатически испытано на максимальное рабочее давление
50 фунтов на квадратный дюйм (фунтов на квадратный дюйм) в соответствии с A.S.M.E (Американское общество инженеров-механиков)
Раздел IV Норм по котлам и сосудам под давлением Стандарты для чугунных отопительных котлов.

Предупреждение:
правильная установка, настройка, изменение, сервис или техническое обслуживание
материальный ущерб. Обратитесь к этому руководству. Для помощи или дополнительной информации
установщик, сервисное агентство или поставщик газа.®
ДЮНКЕРК
ДЮНКЕРК,

НЬЮ-ЙОРК
ЧЛЕН:

может вызвать травму или
проконсультируйтесь с квалифицированным

@

КОТЛЫ

14048 - ПЛОЩАДЬ
Гидроника

КОД
Институт

716 366-5500

2

КАК Я

REUEF

VACV'E

C

ВЕНТ

ДЕМПФЕР

_A_

//

я

//, - TE

II

/

] л
/

я

t2_ NPT

Я \

_E_CLOSED
КОНТРОЛЬ

'
_RA_N

КЛАПАН _

L .....

_ALIGE

ИП ЛЛ
S_WITGH

II

[

[

]

я

я

я

я

я

я

я
я

я
[

]
]

я
я

я
я

я

я

я

я

L

я

я

L__I____I__

J__

_l

я
J

ГАЗ
|

МП. / PRES_,

VALVg

КОНТРОЛЬ
S_ITCH

-l
л

я

ЛЕВАЯ СТОРОНА:

БАЗОВАЯ МОДЕЛЬ КОТЛА №Непрерывный пилот
Электронное зажигание
С
С
Вентиляционная заслонка
PWX-3E
PWX-4E
PWX-5E
PWX-6E
PWX-7E
PWX-8E
PWX-9E

фронт

НЕТ. ИЗ
РАЗДЕЛЫ

Вентиляционная заслонка
PWX-3V
PWX-4V
PWX-5V
PWX-6V
PWX-7V
PWX-8V
PWX-9V

3
4
5
6
7
8
9

ПРИРОДНЫЙ И ПРОПАНОВЫЙ ГАЗ
AGA / CGA
ОБОГРЕВ
СЕТЬ
ВХОД
ВМЕСТИМОСТЬ
I = B = R
* MBH
* MBH
Рейтинг * MBH
70
57 год
50
105
85
74
140
113
98
175
142
123
210
170
148
245
198
172
280
226
197

я

ПРАВАЯ СТОРОНА

ГАБАРИТНЫЕ РАЗМЕРЫ
ДЫМОХОД
ДИАМЕТР
5
6
6
7
7
7
7

(ДЮЙМЫ)
IIAII

ШИРИНА
111/4
14½
17¾
21 год
241/4
27½
30¾

* MBH = 1, O0O Btuh = британская тепловая единица в час
Котлы оборудованы
для высоты
только до 2000 футов
U.Только для ЮАР - для высот выше 2000 футов рейтинги должны быть снижены до 4% на каждые 1000 футов над уровнем моря.
Только для Канады - котлы могут использоваться на большой высоте с использованием сертифицированного полевого переоборудования.
комплект, что приводит к снижению мощности на 10%.
+ Тепловая мощность на основе D.O.E. (Отделение
энергии).
При использовании вентиляционной заслонки добавьте 5½ дюймов к высоте.
Оборудованы 2-х секционные котлы
с воротником дымохода диаметром 3 дюйма на переключателе тяги, и используйте
Переходник 3 "x 4" для установки
меблированный

в

Вентиляционная заслонка 4 дюйма.Значения с пометкой «Net I = B = R Ratings» указывают количество оставшегося подводимого тепла, которое можно использовать для нагрева излучения.
или оконечных устройств. Показанные чистые значения I = B = R основаны на допуске 1,15 в соответствии с коэффициентами, указанными на
стандарт I = B = R, опубликованный Институтом гидроники. Выбор размера котла должен основываться на "Net I = B = R
Рейтинг »равный или превышающий расчетную теплопотери здания. Перед тем, как проконсультироваться с производителем.
выбор котла для установки
необычные требования к трубопроводам и приемникам.Эти котлы должны стоять на
негорючий пол. При установке на воспламеняемом полу используйте базовый номер для горючего пола 42135-1 или 146-14-031 (3-6
секционные котлы) или 42135-2 или 146-14-032 (7-9 секционные котлы).

КОТЛЫ

ДЛЯ ИСПОЛЬЗОВАНИЯ НА БОЛЬШОЙ ВЫСОТЕ

Этот котел оборудован заводом-изготовителем для использования на высоте 0–2000 футов над уровнем моря. Для использования на высоте над уровнем моря вход
номинальные характеристики снижаются при изменении размера главного отверстия.
Только для США - на высоте более 2000 футов над уровнем моря входные характеристики должны быть уменьшены на 4% на каждые 1000 футов.
над уровнем моря.Обратитесь к Национальному кодексу топливного газа (NFPA54 / ANSI 2.223.I-последнее издание) или к производителю для получения правильных сведений.
информация о размерах отверстия. Высотные отверстия доступны у производителя котла.
Только для Канады - на высоте от 2000 до 4500 футов над уровнем моря котлы могут быть оборудованы в полевых условиях для использования на больших высотах.
высоты с помощью сертифицированного комплекта для переоборудования. Изменение размера отверстия основной горелки приводит к снижению номинальной мощности котла.
на 10% Конверсия должна выполняться производителем, региональными или территориальными властями, имеющими юрисдикцию, и в
в соответствии с требованиями CSA-13149.1 и CSA-B 149.2 Коды установки. Сертифицированный комплект для полевого переоборудования
включает табличку с данными о переоборудовании, указывающую, что котел переоборудован для работы на большой высоте. Табличка с данными о преобразовании
должны быть заполнены правильной информацией о преобразовании.
3

Перед запуском проверьте, чтобы у вас был котел соответствующего размера.
См. таблицу номинальных характеристик и грузоподъемности на предыдущей установке, которая должна соответствовать Американскому обществу механического оборудования.
стр. Также убедитесь, что newboile соответствует типу газа, который вам нужен.
используют.Проверьте паспортную табличку на другой стороне котла. Котлы с автоматическим зажиганием, № CSD-1.
Вы должны убедиться, что котел, поставленный с правильным типом установки, должен соответствовать требованиям
газ, свежий воздух для сжигания,
и подходящее электропитание. орган, обладающий юрисдикцией, при отсутствии такового
Кроме того, котел должен быть подключен
к подходящей системе вентиляции,
к Национальному коду топливного газа, ANSIZ223.1 и надлежащему
Система трубопроводов. Наконец, термостат,
правильно latestrevision.
расположен, необходим для управления системой отопления.Если вы находитесь в Канаде, котел должен быть установлен в соответствии с CSA при любых сомнениях, касающихся различных требований,
Свяжитесь с местным отделением 13149.1and.2, Правила установки устройств для сжигания газа
власти
и получить профессиональные
помощь, где нужно. Взятие и оборудование.
время для выполнения всех шагов для БЕЗОПАСНОСТИ и ПРАВИЛЬНОГО
Установщики - соблюдайте местные правила
относительно
операция
системы обогрева.
монтаж
детекторов CO.
Следите за техобслуживанием
Если этот бойлер установлен в здании на стадии строительства,
специальные рекомендации в данном руководстве.Необходимо позаботиться о том, чтобы обеспечить чистое сгорание воздухоснабжение Techniciens - Veuillez vous conformer a la reglementation
во время строительства
процесс.
suchas en vigueur беспокойство I 'установка де d6tecteurs
от сухой пыли и от стекловолоконной изоляции может забиваться оксид карбона. Suivre les consignes d'entretien
горелкапорты и причина неполная
горение
и саботаж.
figurant dans le manuel d'instruction ci-Joint.

БЕНЗИН

И ДРУГИЕ

1. Выберите расположение уровня как централизованное.
и как можно ближе к дымоходу.Легковоспламеняющийся

с системой трубопроводов,

ПАРЫ

И ЖИДКОСТИ

Вентиляция и горение
без ограничений.

2. Поместите котел в ящике в выбранное место, снимите ящик,
тянущий
борта обрешетки сверху и снизу досок.
Горючие полы: Когда котел устанавливается на
из горючего пола необходимо использовать специальную опорную плиту 146-14-031 (секция 2-6) или 146-14-032 (секция 7-9).
Этот котел нельзя устанавливать на ковровое покрытие.

воздух должен поступать в котельную

7. Котел должен быть установлен таким образом, чтобы автоматическая газовая
Компоненты системы зажигания защищены от воды
(капает, разбрызгивается, дождь и т. д.) во время работы прибора
и сервисное обслуживание (конденсатоотводчик, замена регулятора и др.).

3. Котел должен быть выровнен. Под основание можно использовать металлические прокладки.
ножки для окончательного выравнивания.
4. Дополнительный допуск для обслуживания может превышать разрешение на возгорание.
защита. Всегда соблюдайте минимальную противопожарную защиту.
зазор указан на котле. Зазор 18 дюймов должен
поддерживаться с любой стороны, где требуется проход для
доступ к другой стороне для очистки, обслуживания, осмотра или
замена любой части, которая может потребовать внимания.Альков, или Небольшая комната
по сравнению с бойлером
3-5 РАЗДЕЛ.
6-9 РАЗДЕЛ.
6 дюймов
6 дюймов

ВЕРШИНА
ЗАДНИЙ
ПРАВАЯ СТОРОНА
ЛЕВАЯ СТОРОНА
ФРОНТ
ДЫМОХОД / ВЕНТИЛЯЦИЯ

На рисунке 2 показаны минимальные расстояния до горючих материалов.
строительство. Номера большие по сравнению с
Размер котла определяется как помещения, имеющие объем
равный или превышающий 16-кратный объем котла.
Если фактическая высота потолка в комнате больше 8 футов
объем помещения рассчитывается исходя из
высота потолка 8 футов. Определение размера комнаты следует
исходя из общего объема установленного газового оборудования
в комнате.См. Раздел 6.3.1 Национального топливного газа.
Код для получения дополнительной информации, включая утвержденные методы
для уменьшения зазоров в больших помещениях.

РАЗЪЕМ
РЯДОМ КОТЛА
ТРУБОПРОВОД

5. Оборудование должно быть установлено в месте, в котором
помещения для вентиляции позволяют удовлетворительное горение
газ, надлежащая вентиляция,
и обслуживание
окружающего
температура в безопасных пределах при нормальных условиях использования.
Оборудование должно располагаться так, чтобы не мешать работе
правильная циркуляция воздуха. Когда нормальная инфильтрация
не предоставлять необходимые
воздух, наружный воздух должен быть
введено (см. стр. 5 - «Свежий воздух для горения»).6. Посоветуйте владельцу, чтобы в дыхательных путях не было препятствий.

6 дюймов

6 дюймов
6 дюймов
6 дюймов
18 "

6 дюймов
24 "
24 "
18 "

6 дюймов

6 дюймов

6 дюймов

1 "

1 "

1 "

6 дюймов
6 дюймов
6 дюймов

18 "

РАЗМЕР КОТЛА

ПАРОВОЙ КОТЕЛ
ОБЪЕМ

МИНИМАЛЬНЫЙ ОБЪЕМ КОМНАТЫ
ТРЕБУЕТСЯ БОЛЬШОЙ

3 РАЗДЕЛ.
4 РАЗДЕЛ.

(Cu.Ft.)
5,4
7.0

КОМНАТА (Cu.Ft.)
86,6
111,6

8,5
10.1
11,7
13,2
14,8

136,6
161,7
186,7
211,7
236,7

5
6
7
8
9

РАЗДЕЛ.
РАЗДЕЛ.
РАЗДЕЛ.
РАЗДЕЛ.
РАЗДЕЛ.

* ДЛЯ НОМЕРА С
ЭТО
ЕДИНИЦА ИЗМЕРЕНИЯ
ДОЛЖЕН
НЕГОРЮЧИЙ

4

Большой номер
Сравнение
С бойлером
3-9 РАЗДЕЛ.

НЕ ЗАМУЖЕМ
ПАРОВОЙ КОТЕЛ
ТОЛЬКО
БУДЬТЕ НА БЕТОНЕ
ИЛИ
МАТЕРИАЛ
ОСНОВАНИЕ ИЛИ ПОЛ.ДРУГОЙ

Подача воздуха для горения и вентиляции должна соответствовать разделу 5.3 «Воздух для горения и вентиляции».
Национального кодекса по топливному газу, последней редакции ANSI Z223.% или применимых положений местных строительных норм.

ПРИМЕЧАНИЕ

ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что для горения достаточно свежего воздуха. Достаточно
воздух обеспечивает правильное сгорание и гарантирует отсутствие опасности
кислород_
будет развиваться из-за отсутствия
Вы должны обеспечить достаточно свежего воздуха, чтобы обеспечить надлежащее сгорание.
огонь в кислородных баллончиках.Он должен иметь постоянную подачу воздуха.
В доме достаточно кислорода для кратковременного снабжения горелки.
Посторонний воздух должен проникать в дом, чтобы заменить тот, который использовался в горелке.
следующие примеры 1 и 2, чтобы определить ваши потребности в свежем воздухе.
ПРИМЕР 1: Котел, расположенный в неограниченном пространстве
Неограниченное пространство определяется как пространство, объем которого не меньше
более 50 кубических футов на 1000 британских тепловых единиц в час от общей входной мощности всех
приборы, установленные в этом пространстве.
Если ваш бойлер находится на открытой площадке (неразделенный цоколь) в обычном
дом, воздух, который просачивается через щели вокруг дверей и окон
обычно достаточно для обеспечения воздуха для горения.Двери должны
не подходят плотно. Не заделывайте трещины вокруг окон.
Оборудование, расположенное в зданиях необычно плотной конструкции, должно быть
обеспечен воздухом для горения, вентиляции и разбавления дымовых газов
используя методы, описанные в примере 2B, или должны быть специально
спроектирован. Орган, обладающий юрисдикцией, должен специально одобрить
инженерные сооружения.
ПРИМЕР 2: Котел, расположенный в замкнутом пространстве
A. Весь воздух изнутри здания: замкнутое пространство должно быть
снабжен двумя постоянными отверстиями, сообщающимися напрямую с
дополнительная комната (комнаты) достаточного объема, чтобы объединенный
объем всех помещений соответствует критериям неограниченного пространства.Суммарный ввод всего газоперерабатывающего оборудования, установленного в
совмещенное пространство должно быть учтено при принятии этого решения.
Каждое отверстие должно иметь минимальную свободную площадь в один квадратный дюйм.
за 1000 британских тепловых единиц в час от общей входной мощности для всей утилизации газа
оборудование в замкнутом пространстве, но не менее 100 квадратных дюймов.
Одно отверстие должно быть в пределах 12 дюймов от верха, а другое - в пределах 12 дюймов.
дюймов нижней части корпуса. Минимальный размер
отверстия для воздуха должны быть не менее 3 дюймов.Б. Весь воздух снаружи: замкнутое пространство должно сообщаться с
на открытом воздухе в соответствии с методами 1 или 2. Минимум
размер отверстий для воздуха должен быть не менее 3 дюймов.
используются, они должны иметь такую ​​же площадь поперечного сечения, как и свободный
площадь проемов, к которым они подключаются.
1. Два постоянных отверстия, одно начинается в пределах 12 дюймов от
вершина. и один, начинающийся в пределах 12 дюймов от дна, от
должны быть предусмотрены корпуса.
прямо или по воздуховодам, на открытом воздухе или в пространствах (ползать или
чердак), которые свободно общаются с окружающим миром.а) Где напрямую общаться с окружающей средой или где
сообщение с окружающей средой через вертикальные воздуховоды. Каждый
проем должен иметь минимальную свободную площадь 1 кв. дюйм на 4000
Британских тепловых единиц в час от общей входной мощности всего оборудования в
корпус. (См. Рисунок 3A.)
б) Где сообщение с окружающей средой через горизонтальное
воздуховоды. Каждый проем должен иметь минимальную свободную площадь 1 кв.
дюймов на 2000 британских тепловых единиц в час общего ввода всего оборудования в
корпус. (См. Рисунок 38.)

Если вы используете камин или вытяжной вентилятор на кухне или в ванной,
следует установить заборник наружного воздуха.Эти устройства будут
лишить котел и водонагреватель воздуха для горения.
2. Одно постоянное отверстие, начинающееся с 12 дюймов
верхней части корпуса, допускается, если оборудование
имеет зазор не менее 1 дюйма по бокам и сзади
и в 6 дюймах от передней части устройства. Открытие
должны напрямую общаться с окружающим миром или
сообщаются через вертикальный или горизонтальный воздуховод к
на открытом воздухе
или пространства (ползать или чердак), которые свободно
общаться с окружающим миром и иметь минимум
свободная площадь:
а) 1 кв.дюймов на 3000 британских тепловых единиц в час общего ввода всех
оборудование, расположенное в корпусе (см. рисунок 4), и
б) Не менее суммы площадей всех вентиляционных патрубков.
в штрафной площади.

100% бесплатно

75% бесплатно

25% бесплатно

Площадь

Площадь

Площадь

Свежий воздух

¼ "Проволока

Металл

Древесина

Размер воздуховода

Сетка

Жалюзи

Жалюзи

3 дюйма x 12 дюймов

144 000

108 000

36 000

8 дюймов x 8 дюймов

256 000

192 000

64 000

8 дюймов x 12 дюймов

384 000

288 000

96 000

8½ "x 16"

512 000

384 000

128 000

100% бесплатно

75% бесплатно

25% бесплатно

Площадь

Площадь

Площадь

Свежий воздух

¼ "Проволока

Металл

Древесина

Размер воздуховода

Сетка

Жалюзи

Жалюзи

3 дюйма x 12 дюймов

72 000

54 000

18 000

8 дюймов x 8 дюймов

128 000

96 000

32 000

8 дюймов x 12 дюймов
8½ "x 16"

192 000
256 000

144 000
192 000

48 000
64 000

100% бесплатно

75% бесплатно

25% бесплатно

Площадь

Площадь

Площадь

Свежий воздух

¼ "Проволока

Металл

Древесина

Размер воздуховода

Сетка

Жалюзи

Жалюзи

3 дюйма x 12 дюймов

108 000

81 000

27 000

8 дюймов x 8 дюймов

192 000

144 000

48 000

8 дюймов x 12 дюймов

288 000

216 000

72 000

8½ "x 16"

384 000

288 000

96 000

1.Плацебойлер в выбранном месте (насколько это возможно рядом с дымоходом).
котел поставляется в собранном виде.
слив для подачи воды или пара в канализацию.

вход в котел. Следуйте указаниям производителя смесительного клапана.
инструкции.
Минимальная расчетная температура обратной воды в котел для предотвращения
конденсация
температура в котле и вентиляции составляет 120 ° F.
составляет 140 ° F.

2. Установите предохранительный клапан в трубу ¾ "наверху котла. См. Рисунок 5.
Используйте "трубу и колено (без мебели) для подачи воды или пара к
рядом дренаж.Не подключайтесь непосредственно к сливу, но оставьте воздушный зазор. Нет
перекрытие любого описания, которое должно быть размещено между предохранительным предохранительным клапаном
и котла, или на напорных трубах между такими предохранительными клапанами и
Атмосфера. Установка предохранительного клапана должна соответствовать
требования
кода ANSI / ASMEBoilerandPressureVessetCode, раздел
IV. Производитель
не несет ответственности за любые повреждения водой.
Клапан в нижней левой части котла отмечен.

ИЗОЛЯЦИЯ
СИДЕНЬЯ ИЗ ТЕФЛОНА

ОСТОРОЖНОСТЬ
МЯЧ
КЛАПАНЫ
СОДЕРЖАТЬ
И УПЛОТНЕНИЯ.ПЕРЕГРЕВ

ЭТОТ КЛАПАН МОЖЕТ ВЫЗВАТЬ

Преждевременное

ОТКАЗ.

3. Подключите линии подачи и возврата к котлу. Подключения могут потребовать
некоторые дополнительные приспособления и детали, как показано на схеме (рисунки 5 и 6).
4. Этот котел оборудован 1Вт подводящим и обратным соединениями на обоих
левая и правая сторона котла.
При подключении подачи холодной воды к впускному клапану убедитесь, что
Доступна подача чистой воды.
на насос должен быть установлен фильтр для песка.

j J "

Водогрейный котел, установленный выше уровня излучения, должен быть оборудован низким уровнем излучения.
устройство для отсечки воды.Необходим периодический осмотр, как и промывка поплавка.
Типы устройств, изготовление, конкретная инструкция.
ДЛЯ ИСПОЛЬЗОВАНИЯ ПРИ ОХЛАЖДЕНИИ

я _E_u_r,

Лір, Э

ЕДИНИЦЫ ИЗМЕРЕНИЯ

A. Этот котел при использовании с системами охлажденной воды должен быть
устанавливается так, чтобы охлажденная вода проходила параллельно отопительному котлу.
Для предотвращения замерзания охлажденной воды необходимо использовать соответствующие клапаны.
отопительный котел (рис. 6).
Б. Когда этот котел подключен к нагревательным змеевикам, расположенным в приточно-вытяжных установках.
где они могут подвергаться воздействию охлаждающего воздуха, системы трубопроводов
должен быть оборудован клапанами управления потоком или другим автоматическим средством предотвращения
гравитационная циркуляция котловой воды во время цикла охлаждения.о

E

OI

ЗАКРЫТЬ

НИЗКИЙ

ДИЗАЙН

(НИЖЕ

ВОДА

ТЕМПЕРАТУРА

СИСТЕМЫ

AI
L [.

1i5

я 0 _; _

: OOLI_I_

[0

[

я
[

! J

140 °)

Если бойлер должен использоваться в системе отопления, где температура воды ниже
140 ° Faredesired (например, радиационный пол, трехходовой или четырехходовой смесительный клапан
Требуется подходящая альтернатива, чтобы предотвратить повышение температуры возвратной воды

я

ЧЕК ОБ ОПЛАТЕ

__onal
Z2231 = последняя версия

и применимо

положения

ВАШ ДЫМОХОД

КАМИН

Это очень важная часть вашей системы отопления, она должна быть чистой, правильной.
размер, правильно собран и в ХОРОШЕМ СОСТОЯНИИ.Noboilercanfunction
правильно с дымоходом. Рис.7 дает типичный размер. Рис.8 дает
Вы представляете, как бойлер может быть выведен в дымоход. Обратите внимание, что высота
(HT) измеряется от выпускного патрубка до верха.

Код топливного газа, ANSI
местного здания
код.

я

РАЗМЕР

Расчет дымохода и другие аспекты установки вентиляционных отверстий должны выполняться.
в соответствии с частью 7 Национального кодекса топливного газа, ANSlZ223.1- последняя версия
пересмотр и применимые положения местных строительных норм. В Канаде,
следуйте инструкциям CAN / CGAB149.1 и B149.2, Монтажные коды для сжигания газа.
Техника6

ПОДКЛЮЧЕНИЕ ВЕНТИЛЯЦИОННОГО ДЕМПФЕРА И
ВЕНТИЛЯЦИОННЫЙ СОЕДИНИТЕЛЬ
См. Схему дымохода на рис. 1, где указаны размеры и расположение дымохода.
вентиляция (отверстие дымохода). Используйте оцинкованную сталь калибра 28 (минимум).
труба для подключения к дымоходу.

важный

- Заслонка клапана на вентиляционном отверстии в комплекте
Демпфер имеет отверстие 1/2 квадратного дюйма (примерно 3/4 дюйма).
диаметр). На котлах, оборудованных стоячим пилотом,
отверстие необходимо оставить открытым. На котлах, оборудованных
прерывистое зажигание, отверстие следует закрыть с помощью
заглушка, входящая в комплект поставки вентиляционного клапана.1. Установите поставляемую в комплекте заслонку на выходе из дымохода.
воротник. Надежно закрепите заслонку на воротнике дымохода с помощью
саморезы для листового металла. Убедитесь, что заслонка демпфера
допуск для работы внутри дивертора.
На 2-х секционных котлах, оборудованных заслонкой отвода воздуха,
Поставляемый 4-дюймовый вентиляционный клапан оснащен переходником от 3 до 4 дюймов.
так, чтобы заслонка отвода воздуха 4 "могла быть установлена ​​на котле
Манжета дымохода 3 дюйма. Надежно закрепите все фитинги.
Как вариант (только для США)
Заслонка может быть установлена ​​в любом горизонтальном или вертикальном положении.
предпочтительно ближе к воротнику дымохода.Следовать
схемы - рисунки 9, 10 и 11.
2. Установите вентиляционную заслонку для обслуживания только одного котла.
для чего он предназначен. Индикатор положения заслонки
после установки должен быть на видном месте.
Расположите заслонку так, чтобы она была доступна для обслуживания.
3. Заслонка должна быть в открытом положении.
основные горелки прибора работают.

когда

4. Котел укомплектован заводской разводкой.
который вставляется в вентиляционную заслонку.
5. Вентиляционная труба должна быть такого же размера, что и выходное отверстие дымохода, за исключением
Двухсекционные котлы с заслонкой вентиляции, как указано выше.6. Уклон трубы от котла к дымовой трубе не менее
1/4 дюйма на фут.
7. Прокладывайте трубу как можно прямо с минимальным количеством колен.
возможно.
8. Не подключайте к дымоходу.
9. Конец вентиляционной трубы должен быть заподлицо с внутренней поверхностью
дымоход. Используйте запечатанный наперсток для
подключение к дымоходу.
10.Горизонтальный пробег не должен быть длиннее 3/4 длины.
высота дымохода (HT) (рис, 8).
Отрезки вентиляционной трубы должны быть скреплены листом.
металлические винты, чтобы сделать трубопровод жестким. Горизонтальные части
вентиляционной системы должны поддерживаться во избежание провисания.Используйте провода дымохода через каждые 5 футов, чтобы поддерживать трубу сверху.
Если вентиляционная труба должна проходить через лазейку, используйте двойную стенку.
вентиляционная труба должна использоваться там, где вентиляционная труба проходит через
горючая стена или перегородка, используйте вентилируемый металл
наперсток. Наперсток должен быть на 4 дюйма больше в диаметре, чем
вентиляционная труба.

Вход котла
Btuh
Вверх
Вверх
Вверх
Вверх

к
к
к
к

100 000
155 000
230 000
350 000

ДЫМОХОД В ДЮЙМАХ
* HT
* HT
* HT
10-15 футов.
15-25 футов.
25 футов вверх
6x6
6x5
5x5
6x7
6x6
6x5
7x8
7x7
6x7
9x9
8x9
8x8

HT = верхняя часть коуша до верха дымохода.См. Рис. 8.
Мощность котла см. В таблице на стр. 3.
Для информации
только - не подразумевает минимум

МИНИМАЛЬНЫЙ

размеры.

ЗАЗОР ВЕНТИЛЯЦИОННОЙ ТРУБЫ

Дерево и другие горючие материалы не должны быть ближе
менее 6 дюймов от любой поверхности одностенной металлической вентиляционной трубы.
Вентиляционная труба типа B или другие перечисленные вентиляционные системы должны быть
установлены в соответствии с их листингом.

УДАЛЕНИЕ
СУЩЕСТВУЮЩИЙ
ПАРОВОЙ КОТЕЛ
ОБЩАЯ СИСТЕМА ВЕНТИЛЯЦИИ

ИЗ

Когда существующий котел удаляется из общей вентиляции
система, общая система вентиляции, вероятно, будет слишком
большой для надлежащей вентиляции приборов
остальной
подключен к нему.При демонтаже существующего котла следующие
шаги должны выполняться с каждым оставшимся устройством
подключены к общей системе вентиляции, введенной в эксплуатацию,
в то время как другие приборы остаются подключенными к
общая система вентиляции не работает.
1. Закройте все неиспользуемые отверстия в общей системе вентиляции.
2. Визуально проверьте вентиляционную систему на предмет надлежащего размера и
горизонтальный шаг и определить, нет ли блокировки или
ограничения, утечки, коррозия и другие недостатки, которые
может стать причиной небезопасного состояния.3. Насколько это возможно, закройте все двери и окна в здании.
и все двери между помещениями, в которых
оставшиеся подключенными к общей системе вентиляции,
расположены и другие помещения здания. Включите одежду
сушилки и любой прибор, не подключенный к общему
система вентиляции. Включите любые вытяжные вентиляторы, например, диапазон
вытяжек и вытяжек ванных комнат, поэтому они будут работать при
максимальная скорость. Не используйте летний вытяжной вентилятор.
Закройте каминные заслонки.
4. Включить проверяемый прибор.Следовать
инструкции по освещению. Отрегулируйте термостат так, чтобы прибор
будет работать непрерывно.
5. Проверьте наличие утечки через отверстие сброса вытяжного колпака через 5 минут.
минут работы основной горелки. Используйте пламя спички
или свеча, или дым от сигареты, сигары или трубки.
6. После того, как будет определено, что все оставшиеся устройства
подключен к общей системе вентиляции, правильно вентилирует
при испытании, как описано выше, вернуть окна дверей,
вытяжные вентиляторы, каминные заслонки и любые другие газовые
устройства к их предыдущим условиям использования.7.Любая неправильная операция
общей системы
следует исправить
установка
соответствует
с
NationalFuelGasCode, ANSIZ223.1-1atest
доработка.
При изменении размера
любая часть общего
система вентиляции
общие системы вентиляции должны быть изменены
приблизиться к минимальному размеру, как определено
соответствующий
таблицы в Part11 в Национальном топливном газе
Код, ANSIZ223.l-latestrevision.
Для котлов для подключения к газоотводам или дымоходам,
вентиляционные установки должны соответствовать Части 7,
Вентиляция оборудования Национального кодекса по топливному газу,
ANSI Z223.1-1 последняя редакция и применимые положения
местных строительных норм.
Соединители вентиляции, обслуживающие приборы с естественной вентиляцией
тяга не должна быть связана
в любую часть
механический
тягловые системы, работающие
под положительным
давление,

ГОРИЗОРЬ,! ТАЛ

К _U_NAC_
O_ BO_L_

МОНТАЖ

VE_T _AHPER

ТУ C_It_NE?
ZNS_aL_ VEN_ DaMPE_ _ITH
_CT_ATO_ TO S_E_ U_ VEHT

"ВЕРТИКАЛЬНЫЙ

МОНТАЖ

ВОДА ОН # ТЕР
F_ / III ER

ТИПИЧНАЯ УСТАНОВКА ДЕМПФЕРА ВЕНТИЛЯТОРА НЕ
ВНИМАНИЕ И СНОСКИ

_CTU_TO_ МОЖЕТ _
IN £ T_LLE_ В ЛЮБОМ _S_T_ON

1.Установите вентиляционную заслонку для обслуживания только одного прибора.
для чего он предназначен. При неправильной установке опасный
состояние, такое как взрыв или угарный газ
может произойти отравление.
2. Не устанавливайте вентиляционную заслонку на изгибе трубы.
3. Не прокладывайте провода рядом с высокотемпературными поверхностями. Использовать противостояние
скобки при необходимости.

8

Для безопасной и эффективной работы вентиляционная заслонка и все дымоходы
необходимо проверить зоны транспортировки продукта.
ежегодно вами, с особым
внимание уделяется
ухудшение из-за коррозии или других источников.Если ты видишь
коррозия или другое повреждение,
свяжитесь с вашим отоплением
подрядчик на ремонт. Проверьте работу вентиляционной заслонки, как
следует:
1.

Когда котел выключен, проверьте, что вентиляционная заслонка
Индикатор позиций указывает на закрытое положение, рис.11.

2.

Поверните термостат или контроллер вверх, чтобы запросить тепло.
и убедитесь, что индикатор заслонки вентиляции указывает на
открытое положение, рис.11.

3.

Снова выключите термостат или контроллер и
убедитесь, что индикатор положения заслонки вернулся в
закрытое положение.РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РАБОТА

Для дальнейшего
Информация,
и для вентиляционной заслонки
поиск проблемы
руководство, обратитесь к руководству, которое было
в комплекте с вентиляционной заслонкой.
Вентиляционную заслонку необходимо проверять не реже одного раза в год.
обученным, опытным специалистом по обслуживанию. Название
человека, который первоначально установил вашу вентиляционную заслонку
указан на установочной этикетке.

ВЕНТИЛЯЦИОННОГО ДЕМПФЕРА

Воздушную заслонку можно поместить в открытое положение, чтобы
разрешить работу горелки с помощью ЗАПОРНОЙ ЗАСЛОНКИ
«ОТКРЫТЬ», расположенный на регуляторе заслонки.В
термостат будет управлять розжигом горелки, как и раньше, в то время как
заслонка останется открытой. НЕ открывайте заслонку
это может привести к повреждению вручную или мотора. Установите переключатель в положение
«АВТОМАТИЧЕСКИЙ РЕЖИМ» для закрытия вентиляционной заслонки во время
цикл выключения горелки.

ПРИМЕЧАНИЯ ДЛЯ КАНАДЫ
1.

2.

2
z

DANPER

CLDSED

SHD_JI_'IFa

ДЕМПФЕР

DPEN

Ставка

CLDSFD

DPEI'_

PE} SITZDN

ТОЛЬКО

Канадский стандарт CAN1-2.28-M81 запрещает использование
вентиляционных заслонок на пропановых приборах, оборудованных
с прерывистым зажиганием.
В Канаде вентиляционную заслонку необходимо прикреплять напрямую.
к выходному патрубку дымохода, за исключением двухсекционного котла, где поставляется переходник с 3 на 4 дюйма
с вентиляционной заслонкой.Никакие другие соединительные элементы не допускаются между
котел и заслонку вентиляции.
,

В Канаде вентиляционные заслонки не подходят. Котлы
либо изготовлены на заводе для использования с вентиляционной заслонкой, либо
заслонка вентиляции входит в комплект поставки котла, либо они
изготовлен на заводе для использования без вентиляционной заслонки. Во втором случае вентиляционная заслонка не может быть установлена ​​позже.

ПРОВЕРИТЬ ПОДАЧУ ГАЗА
Газовая труба к вашему котлу должна быть подходящего размера для
продолжительность пробега и для общего ввода британских тепловых единиц в час всех
подключенное к нему газоперерабатывающее оборудование.См. Рис.12 для
подходящего размера, убедитесь, что ваша газовая линия соответствует местным
нормы и требования газовой компании,
Котел

и его отдельные

выключить

клапан

НАТУРАЛЬНЫЙ ГАЗ
Емкость трубы
Длина
Труба - Ft.
20
40
60

должно быть

отключение от системы газоснабжения во время любого
испытание этой системы под давлением при испытательном давлении, превышающем
1/2 фунта на квадратный дюйм (3,5 кПа).
Котел должен быть изолирован от газопровода.
системы путем закрытия индивидуального ручного запорного клапана во время
любое испытание под давлением системы трубопроводов подачи газа при испытании
давление, равное или меньшее _½psig (3.5 кПа).

ПОДКЛЮЧЕНИЕ

Длина

1% "
625 000
445 000
365 000

Пропускная способность трубы - БТЕ в час на входе
Включает фитинги

из

Труба - Ft.

Медь
5/8 "

20
40

131 000
90 000

216 000
145 000

189 000
129 000

393 000
267 000

60

72 000

121 000

103 000

217 000

ГАЗОПРОВОД

* Снаружи

Трубки *
3/4 "

Железная труба
1/2 "
3/4 "

диаметр

Длину трубы или трубки следует измерить.
счетчик или пропановый регулятор второй ступени.

NRNUAL

ГАЗОПРОВОД

После завершения прокладки трубопровода немедленно проверьте на предмет утечек газа.
Откройте ручной запорный вентиль.Проверьте герметичность, применив
мыльная пена (или жидкое моющее средство) на каждый стык. Образующиеся пузырьки указывают на утечку. ПРАВИЛЬНО ДАЖЕ САМЫЙ МАЛЕНЬКИЙ
УТЕЧКА СРАЗУ.

Никогда не используйте спички или o_n

Арматура
1 "
350 000
245 000
195 000

ПРОПАНОВЫЙ ГАЗ

Общий вид котла см. На Рис. 13. Это показывает
необходимая вам базовая фурнитура. Газовая линия входит в котел
с правой стороны.
Применяются следующие правила:
1. Используйте только те материалы для трубопроводов и методы соединения.
перечислено как приемлемое органом, имеющим юрисдикцию,
или при отсутствии таких требований Национальным
Кодекс топливного газа, ANSI Z223.1-1 последняя ревизия. В
Канада, следуйте инструкциям по установке CAN / CSA B 149.1 и .2.
Коды для приборов и оборудования для сжигания газа.
2. Используйте герметик для стыков труб, подходящий для сжиженного нефтяного газа, на наружной части.
только темы.
3. Используйте соединительные муфты заземления.
4. Установите отстойник перед газовыми регуляторами.
5. Для соединения используйте два трубных ключа.
к газовому клапану, чтобы он не поворачивался.
6. Установите ручной запорный клапан в вертикальную трубу примерно на 5 см.
футов над полом.
7. Надежно затяните все соединения.
8. Подключения газа пропана должны выполняться только
лицензионный установщик пропана.9. Пропан должен использовать двухступенчатое регулирование.
установщик.
10. Трубопровод для пропанового газа должен быть проверен специалистом
установщик пропана.

ПРОВЕРКА

1/2 "
92 000
63 000
50 000

- БТЕ в час

Включает
3/4 "
190 000
130 000
105 000

пламя для проверки на утечки.

10

SHIJT-DFF

V_LVE-

из

газ

ПРЕДУПРЕЖДЕНИЕ
ВЫКЛЮЧИТЕ ЭЛЕКТРИЧЕСКУЮ
ПИТАНИЕ НА БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ, ПЕРЕД ПОДБОРОМ ЛЮБОГО НАПРЯЖЕНИЯ В ЛИНИИ
СОЕДИНЕНИЯ.
СЛЕДУЙТЕ ЗА МЕСТНЫМ ЭЛЕКТРОПИТАНИЕМ
КОДЫ.

Все электромонтажные работы должны соответствовать местным нормам, а также национальным электротехническим нормам и правилам ANSI / NFPA-70,

последняя редакция.В

В Канаде электрическая проводка должна соответствовать Канадским электротехническим нормам и правилам CSA-C22.1 и .2.

ЭЛЕКТРИЧЕСКИЙ

МОЩНОСТЬ

ПОСТАВЛЯТЬ

Перед выполнением любых подключений сетевого напряжения сервисный выключатель на котле должен быть в выключенном положении, а питание отключено.
на блоке предохранителей.
Проложите отдельную цепь на 120 В от отдельного устройства защиты от перегрузки по току на входной электрической панели.
Это должна быть цепь на 15 ампер. Предусмотрен сервисный выключатель, который необходимо установить на распределительную коробку.
расположен на внешней рубашке котла, см. рис.13-1 на схеме, показывающей точки подключения источника питания.
Котел при установке должен быть заземлен в соответствии с требованиями уполномоченного органа.
юрисдикции или, при отсутствии таких требований, с Национальным электротехническим кодексом, ANSI / NFPA - 70, последней редакцией. В
В Канаде электрическая проводка должна соответствовать Канадским электротехническим нормам и правилам CSA-C22.1 и .2.
Проложите медный провод 14-го калибра или более тяжелого от котла к заземленному разъему на сервисной панели или к правильно управляемому
и электрически заземленный заземляющий стержень.УСТАНОВИТЬ

ВАШ

ТЕРМОСТАТ

Расположение термостата имеет важное значение для работы вашей котельной системы. ОБЯЗАТЕЛЬНО СЛЕДУЙТЕ
ИНСТРУКЦИЯ, ВКЛЮЧЕННАЯ К ВАШЕМУ ТЕРМОСТАТУ.
Разместите термостат на высоте около пяти футов над полом на внутренней стене. Его можно установить прямо на стену или на
вертикально установленная розетка. Он должен измерять среднюю температуру в помещении, поэтому избегайте следующего:
МЕРТВЫЕ ТОЧКИ:
За дверями
Углы и ниши

ХОЛОДНЫЕ ТОЧКИ:
Скрытые трубы или воздуховоды
Лестничные клетки - сквозняки
Неотапливаемые комнаты на
другая сторона стены

ГОРЯЧИЕ ТОЧКИ:
Скрытые трубы
Камин
телевизоры
Радио

Лампы
Прямой солнечный свет
Кухни

Установите ожидаемый нагреватель на 0.1 ампер. Подключите провода термостата 24 В к двум (2) желтым проводам, расположенным в сервисном переключателе.
Распределительная коробка, расположенная на внешней рубашке котла, см. Рис. 13-1, где показано подключение распределительной коробки сервисного выключателя и термостата.
соединения.

ДЕМПФЕР ВЕНТИЛЯЦИИ

ПРОВОДКА

Котел укомплектован заводской электропроводкой с 4-контактным разъемом Molex, который вставляется в 4-контактный разъем Molex.
внутри привода заслонки вентиляции. Для работы котла необходимо подключить вентиляционную заслонку. Схема подключения
следуйте инструкциям для различных моделей.ОСТОРОЖНОСТЬ
Промаркируйте все провода перед отключением
при обслуживании органов управления. Ошибки проводки могут привести к неправильному
опасная операция. После обслуживания проверьте правильность работы.

11

Соединять

Циркулятор

Электропроводка насоса

См. Рис. 13-1 для получения информации о соединениях проводки сетевого напряжения, термостата и циркуляционного насоса. Жгут проводов длиной 5 футов с
Для подключения циркуляционного насоса к распределительной коробке сервисного выключателя прилагается гибкий металлический кабелепровод. Если два 120 Вольт
Клеммы проводов циркулятора внутри распределительной коробки не используются, оставьте две гайки проводов, чтобы предотвратить короткое замыкание.ЖГУТ ПРОВОДОВ ДЕМПФЕРА

WIRECOLORCODE
_

120 Вольт
CIRCULATORBK = ЧЕРНЫЙ
крышка = / i_THITE
v

ПАРОВОЙ КОТЕЛ/_

...... VUL_
Z_f

О
_ '
"=" ЗЕЛЕНЫЙ
_ '
м
ТЕРМОСТАТ Y = (LLL {J, #

wiRir, .Jo
ж
В

Bl

Бытовые котлы Россия — Скачать PDF

бесплатно

1 Бытовые котлы Россия Мировое отопление 2014 Мультиклиентское исследование Наталья Уэбб Май 2014

2 Бытовые котлы Россия Мультиклиентское исследование Контракт: Отчет 57200/57 Дата: май 2014 Выпущено: BSRIA Limited Old Bracknell Lane West, Bracknell, Berkshire RG12 7AH UK Телефон: +44 (0) Факс: +44 (0) E: W: Составитель: Имя: Наталия Уэбб Утверждено: Имя: Кристина Доусон Все права защищены.Этот документ не может быть воспроизведен, передан или распространен частично или полностью без предварительного письменного согласия Директора BSRIA. BSRIA Страница 3 из 49 Отчет 57200/57

3 СОДЕРЖАНИЕ СОДЕРЖАНИЕ 1 ОБЗОР РЫНКА Экономика и строительство Население и климат Экономика Строительство Новое жилищное строительство Энергоснабжение Жилищное электроснабжение и газоснабжение Тепловой фонд Местное отопление РАЗМЕР И СЕГМЕНТАЦИЯ РЫНКА Размер рынка теплообменников Сегментация котлов Обеспечение горячей водой для бытовых нужд Производительность Материал теплообменника Котлы на биомассе Конденсационные котлы Сектор конечных потребителей ВНУТРЕННИЙ И ЗАРУБЕЖНЫЙ ТОРГОВЫЙ РЫНОК ДРАЙВЕРЫ И ТЕНДЕНЦИИ Движущие силы рынка Тенденции рынка Прогноз рынка ВНУТРЕННИЕ КОТЛЫ СТРАТЕГИЧЕСКИЙ ОБЗОР Макроэкологический анализ Привлекательность рынка СТРУКТУРА ПОСТАВКИ Доли рынка Настенные газовые котлы Напольные атмосферные газовые котлы Струйные котлы Котлы на твердом топливе Ассортимент продукции РАСПРОСТРАНЕНИЕ БЫТОВЫХ КОТЛОВ Обзор СТРОИТЕЛЬНЫЕ РЫНКИ Дистрибьюция бытовых котлов Крупный дистрибьютор s Профили дистрибьюторов…48 BSRIA Страница 4 из 49 Отчет 57200/57

4 СОДЕРЖАНИЕ ТАБЛИЦЫ Таблица 1 Исходные данные по экономике и строительству, f … 6 Таблица 2 Тепловой запас по видам отопительной продукции, Таблица 3 Объем и стоимость рынка бытовых котлов , <50 кВт, 2012 и 2013e Таблица 4 Продажи котлов по видам горячего водоснабжения, 2012 и 2013e Таблица 5 Продажи бытовых котлов по мощности (кВт), <50 кВт, объем (000 шт.), Таблица 6 Продажи котлов на внутреннем рынке по объемам производства ( кВт), <50 кВт, объем (000 шт.), 2013e Таблица 7 Продажи котлов на внутреннем рынке по материалам теплообменников, 2012 и 2013e Таблица 8 Продажи твердотопливных котлов по видам топлива, 2012 и 2013e Таблица 9 Рынок котлов по секторам конечных потребителей, 2013e Таблица 10 Внешняя торговля, объем (000 шт.), 2013e Таблица 11 Исторические тенденции рынка бытовых котлов, объем (000 шт.), Таблица 12 Прогнозы рынка бытовых котлов, объем (000 шт.), Таблица 13 PESTLE, анализ рынка отопительной продукции в России Таблица 14 Вкладка Анализ конкурентных сил le 15 Матрица привлекательности рынка по типам продукции Таблица 16 Доли рынка настенных (конденсационных) газовых котлов, 2012 и 2013 гг. Таблица 17 Доли рынка настенных (неконденсируемых) газовых котлов, 2012 и 2013 гг. -конденсационные газовые котлы, 2012 и 2013e Таблица 19 Производство котлов в России по регионам, Таблица 20 Доли рынка твердотопливных котлов, 2012 и 2013e Таблица 21 Ассортимент продукции Таблица 22 Основные DIY-компании в России Таблица 23 Первая точка сбыта для производителей / импортеров , 2013e Таблица 24 Основные дистрибьюторы отопительной продукции, Таблица 25 Основные дистрибьюторы отопительной продукции - бренды, ЦИФРЫ Рисунок 1 Карта России... 6 Рисунок 2 Продажа тепловой энергии Рисунок 3 Продажа котлов на внутреннем рынке по типам, объем (000 шт.), 2013e Рисунок 4 Продажа котлов по видам горячего водоснабжения, 2013e Рисунок 5 Продажа бытовых котлов по выпуску, объем, тыс. Штук, 2013e Рисунок 6 Продажи бытовых котлов по секторам конечных потребителей, 2013e Рисунок 7 Исторические тенденции рынка бытовых котлов, объем (000 шт.), Рисунок 8 Прогнозы рынка бытовых котлов, объем, (000 шт.), Рисунок 9 Анализ конкурентных сил Рисунок 10 Доли рынка для настенные (конденсационные) газовые котлы, объем, 2013e Рисунок 11 Доли рынка настенных (неконденсируемых) газовых котлов, объем, 2013e Рисунок 12 Доли рынка напольных атмосферных газовых котлов без конденсации, объем, 2013e 36 Рисунок 13 Рынок доли твердотопливных котлов, 2013e Рисунок 14 Первая точка распределения, бытовые котлы, 2013e BSRIA Страница 5 из 49 Отчет 57200/57

5 Бытовые котлы Украина Мировое отопление 2014 Многоклиентское исследование Автор Nat alia Webb Май 2014 г.

6 Бытовые котельные Украина Исследование с участием нескольких клиентов Контракт: Отчет 57200/82 Дата: май 2014 г. Выпущено: BSRIA Limited Old Bracknell Lane West, Bracknell, Berkshire RG12 7AH UK Телефон: +44 (0) Факс: + 44 (0) E: W: Составитель: Утверждено: Имя: Наталия Уэбб Имя: Кристина Доусон Все права защищены.Этот документ не может быть воспроизведен, передан или распространен частично или полностью без предварительного письменного согласия Директора BSRIA. BSRIA Страница 3 из 37 Отчет 57200/82

7 СОДЕРЖАНИЕ СОДЕРЖАНИЕ 1 ОБЗОР РЫНКА Экономика и строительство Население и климат Экономика Строительство Новое жилищное строительство Энергоснабжение Жилищное электроснабжение и газоснабжение Тепловой фонд Местное отопление РАЗМЕР И СЕГМЕНТАЦИЯ РЫНКА Размер рынка теплообменников Сегментация котлов Обеспечение горячей водой для бытовых нужд Производительность Материал теплообменника Котлы на биомассе Конденсационные котлы Сектор конечных потребителей ВНУТРЕННИЙ И ЗАРУБЕЖНЫЙ ТОРГОВЫЙ РЫНОК ДРАЙВЕРЫ И ТЕНДЕНЦИИ Движущие силы рынка Тенденции рынка Прогноз рынка ВНУТРЕННИЕ КОТЛЫ СТРАТЕГИЧЕСКИЙ ОБЗОР Макроэкологический анализ Привлекательность рынка СТРУКТУРА ПОСТАВКИ Доли рынка Настенные газовые котлы Напольные атмосферные газовые котлы Струйные котлы Котлы на твердом топливе Электрокотлы Ассортимент продукции РАСПРОСТРАНЕНИЕ БЫТОВЫХ КОТЛОВ Обзор DIY Распределение бытовых котлов Основные дистрибьюторы Di профили авторов…36 BSRIA Страница 4 из 37 Отчет 57200/82

8 СОДЕРЖАНИЕ ТАБЛИЦЫ Таблица 1 Исходные данные по экономике и строительству, f … 6 Таблица 2 Тепловой запас по видам отопительной продукции, Таблица 3 Объем и стоимость рынка бытовых котлов , <50 кВт, 2012 и 2013e Таблица 4 Продажи котлов по видам горячего водоснабжения, 2012 и 2013e Таблица 5 Продажи бытовых котлов по мощности (кВт), <50 кВт, объем (000 шт.), Таблица 6 Продажи котлов на внутреннем рынке по объемам производства ( кВт), <50 кВт, объем (000 шт.), 2013e Таблица 7 Продажи котлов на внутреннем рынке по материалам теплообменников, 2012 и 2013e Таблица 8 Продажи твердотопливных котлов по видам топлива, 2012 и 2013e Таблица 9 Рынок котлов по секторам конечных потребителей, 2013e Таблица 10 Внешняя торговля, объем (000 шт.), 2012e Таблица 11 Исторические тенденции рынка бытовых котлов, объем (000 шт.), Таблица 12 Прогнозы рынка бытовых котлов, объем (000 шт.), Таблица 13 Анализ рынка отопительной продукции Украины PESTLE Таблица 14 Анализ конкурентных сил Ta ble 15 Матрица рыночной привлекательности по типам продукции Таблица 16 Доли рынка настенных (конденсационных) газовых котлов, 2012 и 2013 гг. Таблица 17 Доли рынка настенных (неконденсируемых) газовых котлов, 2012 и 2013 гг. -конденсационные газовые котлы, 2012 и 2013e Таблица 19 Доли рынка твердотопливных котлов, 2012 и 2013e Таблица 20 Ассортимент продукции поставщиков бытовых котлов Таблица 21 Первая точка сбыта для производителей / импортеров, 2013e Таблица 22 Основные дистрибьюторы отопительной продукции, Таблица 23 Основные дистрибьюторы и бренды отопления, ЦИФРЫ Рисунок 1 Карта Украины... 6 Рисунок 2 Внутренние продажи котлов по типам, объем (000 шт.), 2013e Рисунок 3 Продажи котлов по видам горячего водоснабжения, 2013e Рисунок 4 Внутренние продажи котлов по выпуску, объем, тыс. Шт, 2013e Рисунок 5 Продажи бытовых котлов по сектору конечных потребителей, 2013e Рисунок 6 Исторические тенденции рынка бытовых котлов, объем (000 шт.), Рисунок 7 Прогнозы рынка бытовых котлов, объем, (000 шт.), Рисунок 8 Анализ конкурентных сил Рисунок 9 Доли рынка настенных (конденсационных) ) газовых котлов, объем, 2013e Рисунок 10 Доли рынка настенных (неконденсирующихся) газовых котлов, объем, 2013e Рисунок 11 Доли рынка напольных конденсационных газовых котлов, объем, 2013e Рисунок 12 Доли рынка твердотопливных котлов, 2013e Рисунок 13 Первая точка сбыта, бытовые котлы, 2013e BSRIA Страница 5 из 37 Отчет 57200/82

9 1 ОБЗОР РЫНКА Рисунок 1 Карта Великобритании Источник: ЭКОНОМИКА И СТРОИТЕЛЬСТВО Таблица 1 Исходные данные экономика и строительство, f Единицы (e) 2014 (f) 2015 (f) Население, млн. ВВП, млрд. ВВП на душу населения (ppp) 5,500 5,550 5,600 5,600 5,600 Реальное изменение ВВП% Инфляция% Безработица% Объем строительства млрд евро Количество домохозяйств Миллион новых жилых домов (завершенных) Тысячи Источник: Euro Construct / BSRIA Население и климат В 2013 году население Украины составило миллион человек, что, по данным Государственной службы статистики, немного меньше, чем в 2012 и 2011 годах.Таким образом, население Украины остается 5-м по величине в Европе, но с декабря сократилось более чем на 4 миллиона человек. Городское население составляет около 69%, а сельское — 31%. Средняя плотность населения составляет около 80 человек на 1 км2. Население сокращается из-за падения рождаемости и чистой эмиграции. Тысячи трудовых мигрантов из Украины сейчас работают в странах ЕС. Украина расположена в центральной части северной умеренной зоны. Климат континентальный с четырьмя сезонами.Южный берег Крыма отличается умеренным средиземноморским климатом. Средняя годовая температура в Киеве составляет C. Самый холодный месяц — январь со средней температурой -5 0 C, а самый жаркий — июль со средней температурой 20 0 C. В течение длительного зимнего сезона требуется много места и горячей воды. отопление по всей стране. BSRIA Страница 6 из 37 Отчет 57200/82

10 1.1.2 Экономика Украинская экономика вступила в третий год кризиса, практически при нулевом экономическом росте, что отражает резкое сокращение по сравнению с ростом в + 5%, наблюдавшимся в период экономической стагнации. тесно связан с политическими событиями.В декабре 2013 года Украина погрузилась в серьезный политический кризис после того, как бывший президент Украины Виктор Янукович под давлением России отказался от торгового соглашения с ЕС и принял от Москвы финансовую помощь в размере 15 миллиардов долларов. Это вызвало трехмесячные демонстрации, сосредоточенные на площади Майдана в центре Киева, что в конечном итоге привело к свержению Януковича 22 февраля. Новые выборы были назначены на май 2014 года, и исполняющим обязанности премьер-министра был назначен лидер оппозиции Арсений Яценюк.21 марта 2014 года Яценюк подписал застопорившееся соглашение об ассоциации с Европейским союзом в Брюсселе, хотя торговую часть этого соглашения планируется подписать только после президентских выборов в Украине в конце мая. Сразу после революции на полуостров Крым вторглись российские войска. Впоследствии Россия организовала референдум о независимости, а в марте 2014 года Россия приняла Крым в качестве нового региона в составе Российской Федерации. Хотя это изменение в Крыму не признано на международном уровне, Украина де-факто потеряла часть своей территории, в том числе 2 страны.3 миллиона населения и важная часть потенциального рынка страны. В результате революции помощь, ранее предложенная Россией, была отменена, но затем Европейский союз предложил еще большее финансирование через МВФ. Украина практически находится на грани экономического и финансового банкротства. Общий государственный долг Украины достиг 53% от валового внутреннего продукта (ВВП), или 800 миллиардов гривен. В марте 2014 года страна согласилась на минимум от 14 миллиардов долларов до 18 миллиардов долларов в рамках пакета мер МВФ, который требует масштабных реформ слабой экономики Украины.В декабре 2013 года премьер-министр Украины подсчитал, что Украине потребуется минимум 17 миллиардов долларов США для предотвращения дефолта по платежам банкам по уже возникшим государственным долгам. Его валютные резервы почти исчерпаны, и ему нужно 20 миллиардов долларов в год только для финансирования текущего годового торгового дефицита в этой сумме. Но если его валюта продолжит снижаться, если экспорт снизится, и если стоимость импорта возрастет, все это вполне вероятно, тогда ожидаемые 15 миллиардов долларов МВФ могут оказаться недостаточными.Некоторые обозреватели ожидают падения ВВП в 2014 году с учетом текущей нестабильности. В последние месяцы местная валюта сильно пострадала. С конца 2013 года до середины января гривна торговалась по отношению к евро примерно 11: 1; на момент написания курс обмена 15: 1. Девальвация гривны еще больше сократит частное потребление, а сокращение бюджета только усугубит проблему. Однако более дешевый экспорт, а также более конкурентоспособные отечественные товары будут иметь шанс получить импульс из-за падения национальной валюты.Также ожидается, что новое правительство начнет борьбу с коррупцией и предложит в целом более компетентное управление экономикой, что, безусловно, должно помочь экономике в среднесрочной перспективе. Строительство Строительный сектор в последние несколько лет страдал от низкого уровня активности. В 2013 году общие объемы строительства достигли 61,2 миллиарда гривен (5,7 миллиарда евро), что на 11% меньше, чем в 65,5 миллиарда гривен в 2012 году. В 2012 году объем строительства упал на 13,8%, что нивелирует рост на 11%, наблюдавшийся в 2013 году. жилищные проекты застопорились.BSRIA Страница 7 из 37 Отчет 57200/82

11 Одной из проблем в строительной отрасли является чрезмерная бюрократия в системе выдачи разрешений, когда перед запуском проектов требуются подписи до 20 государственных чиновников. Новая система лицензирования основана на декларативном принципе, когда застройщик может приступить к строительству после заполнения декларации и отправки ее в соответствующие контролирующие органы. Однако бюрократические трудности остаются для любого застройщика, что отражается в показателях строительства.В марте Министерство регионального развития, строительства и жилищно-коммунального хозяйства внедрило новую систему согласования. Например, Закон Украины «О регулировании градостроительства» вдвое сократил количество процедур, связанных с получением разрешений на строительство — с 20 до 10. В результате срок регистрации строительства сократился в пять раз — с 375 до 73 дней. Таким образом, после упрощения процедуры получения разрешений на строительство, по оценке экспертов Doing Business, Украина поднялась в рейтинге на 145 пунктов, со 186-го на 41-е место.Это свидетельствует о сильной заинтересованности как государства, так и хозяйствующих субъектов в улучшении инвестиционного климата в стране. Так, только за 9 месяцев 2013 года в строительную отрасль Украины было инвестировано 167 млрд долларов США, что на 7% больше, чем годом ранее. В 2013 году достиг миллиона м 2, по сравнению с миллионом м 2 в 2012 году и 9,41 миллиона м 2 в 2012 г. Это составляет около 102 000 жилищ. Наибольшие темпы роста были зафиксированы в строительной отрасли Киева и Киевской области.В млн. М 2 были введены в эксплуатацию как в столице, так и в Киевской области. Высокие темпы строительства в прошлом году наблюдались в Крыму 963 400 м 2, Львовской области 675 100 м 2, Одесской области 637 300 м 2, Ивано-Франковской области 631 200 м 2. Строительство нового жилья в Украине оставалось стабильным в течение 1980-х годов, мало меняясь. Спад начался сразу после обретения Украиной независимости от Советского Союза. Темпы строительства нового жилья резко упали с 321 000 единиц жилья в 1985 году до минимума в 60 000 единиц жилья. Это было, прежде всего, отсутствие государственного финансирования общественного строительства и дорогие кредитные ресурсы, которые оказали катастрофическое влияние на уровень новостроек, в то время как частный сектор еще не был развит, чтобы заменить промышленность, в которой доминирует государство.Новый закон об ипотеке (принятый в декабре 2005 г.) дал украинским банкам возможность предоставлять ипотечные услуги по разумным ставкам. Это создало самый высокий спрос на жилые дома, поскольку ипотечный кредит стал более доступным. Помимо увеличения частного финансирования, правительство ввело обеспеченный государством кредит для ключевых работников государственного сектора. Речь идет о беспроцентных ссудах государственным служащим на покупку или строительство квартир или индивидуальных домов на срок до 20 лет. Однако в период с 2009 по 2013 годы банки значительно усложнили условия кредитования.От потенциальных владельцев домов требовалось внести крупные депозиты и продемонстрировать подтверждение своего официального дохода для получения одобрения ипотеки; процентные ставки остаются намного выше, чем в странах ЕС, а также энергоснабжение Для удовлетворения внутреннего спроса на энергию Украина импортирует 75% энергоресурсов. Зависимость от российского газа делает Украину особенно уязвимой как в экономическом, так и в политическом смысле. Цена на газ использовалась в качестве мертвой хватки в более чем одном переговорном процессе. Согласно данным EIA, большая часть потребления первичной энергии в Украине обеспечивается за счет природного газа (около 40%), угля (около 28%) и атомной энергии (около 18%), согласно данным за 2012 год.Лишь относительно небольшая часть общего энергопотребления страны приходится на нефть и другие жидкие виды топлива и возобновляемые источники энергии. BSRIA Страница 8 из 37 Отчет 57200/82

12 Украина имеет 395 миллионов баррелей доказанных запасов нефти, большая часть которых расположена в восточной части Днепровско-Донецкого бассейна. Хотя Украина предприняла усилия по разведке, особенно в своем секторе Азовского моря, добыча нефти оставалась относительно стабильной с момента обретения независимости.Потребление же резко упало. В энергетическом секторе Украины преобладает государственная собственность. Наиболее либерализованным рынком украинской энергетики является рынок нефти и нефтепродуктов. Цены на рынке были освобождены еще в 1995/96 году. В результате гарантированы поставки для платежеспособных клиентов и конкуренции, особенно между частными заправочными станциями. Для бытовых нужд самым дорогим топливом для центрального отопления считается масло. Рынки газа и угля по-прежнему подлежат государственному регулированию.Национальная газораспределительная система находится в ведении государственной компании «Хафтогаз Украины». Тарифы на газ для всех групп потребителей устанавливаются Национальной комиссией регулирования электроэнергетики (НКРЭ) в соответствии с методологией, разработанной в разделе. Существует четкая дифференциация цен на газ в зависимости от группы потребителей. Промышленность и государственные учреждения платят намного больше, чем домашние хозяйства. Несоответствие предназначено для социальной защиты домашних хозяйств и основано на сложной системе перекрестного субсидирования. Энергетический сектор Украины занимает двенадцатое место в мире по установленной мощности: 54 гигаватт (ГВт), с 15 ядерными реакторами (все типа ВВЭР) на 4 электростанциях.В 2013 году доля атомных электростанций в общей выработке электроэнергии в Украине составила 43% (по сравнению с 45,5% в 2012 году), на тепловые электростанции и теплоэлектроцентрали министерства приходилось 44,7% (44,7%), гидроэлектростанции — 7,3%. (5,5%), а доля муниципальных тепловых станций и районных электростанций составила 4,3% (4,0%). Доля альтернативных источников энергии в общем объеме выработки электроэнергии составила 0,6% (0,3%). Благодаря развитой сельскохозяйственной инфраструктуре Украина имеет впечатляющий потенциал для производства энергии из биомассы.Организация экономического сотрудничества и развития (ОЭСР) назвала биомассу одним из самых привлекательных секторов для прямых иностранных инвестиций в Украине. Согласно энергобалансу Украины, доля биомассы в общем объеме первичного энергоснабжения составляет всего 1,24%, хотя есть возможность увеличить это количество до 10%. В октябре 2012 года Украина взяла на себя обязательство перед Европейским энергетическим сообществом увеличить долю возобновляемых источников энергии в своем энергетическом балансе до 11%. Кроме того, Государственная энергетическая стратегия на 2030 год предусматривает, что Украина может производить до 19% энергии из возобновляемых источников энергии. Электроэнергия и газоснабжение жилых домов Плотность газораспределительных трубопроводов в Украине высока по советским стандартам, хотя и ниже, чем в среднем по ОЭСР.По последним данным переписи населения (декабрь 2000 г.), всего было 161 077 км газопроводов, в том числе 67 558 км в городских районах. В городах, поселках и деревнях достаточно газа. Неудивительно, что в городах преобладает магистральный газ, тогда как в деревнях высока доля газа в баллонах и меньше магистрального газа. В городах также очень много газа в целом, при этом значительная доля газа в баллонах. По данным Госкомстата, в 2012 году газифицировано около 83,2% от общего жилищного фонда против 81.5% в Наименьшее количество газифицированных жилых домов в преимущественно сельских районах Центральной и Северной Украины и Западной Украины, в то время как промышленные Восточная Украина и Крым имеют самый высокий уровень газоснабжения. Международный валютный фонд (МВФ) подталкивал Украину к повышению внутренних цен на газ на целых 50%. В марте 2013 г. ожидалось, что Украина увеличит внутренние цены на газ на 40% после истечения срока дисконтирования импортных цен из России. Тарифы на газ и отопление по-прежнему остаются одними из самых низких в Европе и намного ниже паритета импорта.BSRIA Страница 9 из 37 Отчет 57200/82

13 1.2 ТЕПЛОВЫЙ ЗАПАС Таблица 2 Тепловой запас по видам отопительной продукции, 2012 Тип отопления Миллион жилищ% Централизованное отопление (> 600 кВт)% Коллективное отопление (кВт)% Индивидуальное центральное отопление на газе % Масло для индивидуального центрального отопления% Индивидуальное центральное отопление на твердом топливе% Другое центральное отопление% Общее индивидуальное центральное отопление% Отопление помещений% Нет отопления / другое отопление% Итого% на основе отраслевых источников Большинство индивидуальных систем центрального отопления в настоящее время основано на котлах, работающих на природном газе.Есть некоторые твердотопливные котлы, особенно в сельской местности, растущая ниша на рынке электрических котлов, в то время как жидкие котлы практически исчезли. Считается, что более половины новых жилищ оснащены индивидуальным центральным отоплением, по сравнению с примерно 23% жилищ в общем парке отопления в существующих жилищах. 1.3 МЕСТНЫЕ ПРАКТИКИ ОТОПЛЕНИЯ Государственные реформы были применены в нескольких областях, включая приватизацию в энергетическом секторе, постепенную отмену энергетических субсидий, законодательство, разрешающее децентрализацию централизованного теплоснабжения, и стандарты энергосбережения в новом строительстве, включая установку счетчиков тепла и энергии спасательное оборудование, такое как термостатические радиаторные клапаны.Однако в этих областях достигнут лишь ограниченный успех. Переход от централизованного теплоснабжения начался в 1993 году, после того, как были приняты правила, разрешающие установку крышных котлов. Крышные котлы разрешается устанавливать в жилых и общественных зданиях только в том случае, если они имеют 9 этажей и менее. В течение этого периода произошли некоторые преобразования (в основном в нежилых зданиях) с централизованного теплоснабжения на индивидуальные и коллективные системы отопления, хотя не было скоординированной государственной политики по децентрализации системы централизованного теплоснабжения.Вместо этого местные власти, как правило, препятствовали прогрессу в этой области, требуя непонятного количества разрешений от официальных государственных органов, прежде чем будет разрешено отключение от централизованного теплоснабжения. Однако в 2001 году был достигнут прогресс в публикации новых строительных норм, разрешающих установку газового отопления в многоквартирных домах высотой до 10 этажей (DBN B.2. Опубликовано 20 мая 2001 года). Пункт 6.34 настоящего документа переводится примерно так: Для обогрева жилых помещений в зданиях высотой до 10 этажей допускается установка газовых плит, конвекторов, обогревателей и других видов газового отопительного оборудования массового производства с отходящими газами, выбрасываемыми наружу через здание. стенка (по проекту производителя).14 декабря 2001 года Государственный комитет строительства, архитектуры и жилищной политики Украины опубликовал следующие изменения в ДБН (их перевод): Касательно запросов, поступающих от Минздрава Украины и других организаций об использовании индивидуальных газовых отопительных приборов в многоквартирных домах Госстрой Украины уточняет: Требования пункта 6.34 ДБН Б, разрешающие установку газовых плит, конвекторов, обогревателей / радиаторов и других типов газовых отопительных приборов в многоквартирных домах высотой до 10 этажей, в том числе , применяются только к новостройкам и отремонтированным многоквартирным домам (при условии, что индивидуальное отопление будет установлено во всех квартирах многоквартирного дома).BSRIA Страница 10 из 37 Report 57200/82

14 Некоторые комментаторы предположили, что эта поправка не имеет юридической силы и может быть проигнорирована. Другие отметили, что хотя местное министерство здравоохранения должно дать разрешение на преобразование систем централизованного теплоснабжения, в действительности есть способы обойти эту проблему. Неофициальные данные из отраслевых интервью показывают, что, хотя поставщики котлов осведомлены о поправке, за пределами Киева положение о том, что все квартиры в многоквартирном доме должны быть переоборудованы, в значительной степени игнорируется (особенно, если центральное отопление перестает работать!). Местная сеть централизованного теплоснабжения является мощным лобби в собственных интересах.Но в регионах, особенно вдали от Киева, например, в Крыму, Западной Украине и Луганске на востоке, кажется очень маловероятным, что наращивание темпов установки настенных котлов в квартирах будет остановлено любыми попытками изменить новые. строительные нормы и правила. Как пришли к выводу многие операторы рынка, законы в Украине не обязательно соблюдаются, и существует большая региональная гибкость, все зависит от местной политики, взглядов администрации и лоббирования. Например, в конце 2006 года мэр Донецка заявил, что индивидуальное отопление в регионе пока запрещено.В Луганске в отопительный сезон запрещено отключение от централизованного теплоснабжения. 1.4 ЦЕНТРАЛЬНОЕ ОТОПЛЕНИЕ В Украине традиционно высока доля централизованного теплоснабжения, что является наследием систем теплоснабжения советской эпохи. Общий объем централизованного теплоснабжения в настоящее время постепенно снижается, поскольку меньшая часть новых жилых домов подключена к централизованной сети, а некоторые дома отключены от переоборудованных систем отопления или имеют коллективные системы отопления. Большинство конверсий централизованного теплоснабжения происходит в городах с населением менее 500 000 человек.Более крупные города, такие как столица Киев, могут позволить себе поддерживать централизованную систему в хорошем рабочем состоянии и проводить необходимые работы по модернизации и техническому обслуживанию. Однако в некоторых городах существуют серьезные проблемы с обслуживанием котельных. Прогресс правительства в реформировании системы централизованного теплоснабжения в последние несколько лет был болезненно медленным. Остаются старые проблемы, такие как поддержание советской системы субсидий для бытовых потребителей, повсеместное чрезмерное потребление энергии, отсутствие гибкости и контроля для конечных пользователей, а также массовая неуплата счетов за электроэнергию.Система оплаты воды и тепла основана на теоретических объемах потребления квартир, рассчитанных с учетом количества жителей, строительных материалов, используемых в здании, теплоизоляции и размера квартиры в м 2, без учета фактических затрат на воду и воду. потребление тепла (кроме зданий с установленными счетчиками). У отдельных жителей нет стимула менять свои привычки потребления энергии, особенно когда неоплата счетов за коммунальные услуги не наказывается индивидуальным отключением.Произошли некоторые улучшения в промышленном секторе, где потребители вынуждены устанавливать измерительное оборудование и потреблять меньше энергии из-за более высоких цен на энергию. Хотя установка счетчиков в нежилых зданиях может помочь снизить счета для некоторых арендаторов, структурные проблемы системы централизованного теплоснабжения остаются, такие как непроизводительные потери в результате транспортировки тепловой энергии от производителей к потребителям. BSRIA Страница 11 из 37 Отчет 57200/82

15 2 РАЗМЕР И СЕГМЕНТАЦИЯ РЫНКА 2.1 РАЗМЕР РЫНКА КОТЛОВ В 2013 году общий объем рынка достиг около 402 000 единиц по сравнению с 433 700 котлами в (Таблица 3). Общие объемы продаж оставались намного ниже пикового размера рынка в 700 000 котлов в 2009 году. Общий рыночный спрос снизился из-за сложной экономической ситуации в стране и серьезной политической нестабильности в конце года. Продажи настенных котлов в 2013 году немного выросли до около 203 000 единиц по сравнению с 197 000 единиц в 2012 году, но все еще далеки от рекордного уровня в 260 000 котлов в сегменте конденсационных котлов.Рынок напольных котлов без конденсации постепенно сокращается, достигнув минимума в 125 000 котлов. Продажи упали с 3

единиц в 2008 году до 220 000 единиц в 2009 году, 210 000 единиц в 2010 году, 170 000 в 2011 году и 155 000 единиц. Это резкое снижение по сравнению с до пика рынка в 450 000 единиц в год. В результате местная промышленность сейчас имеет значительный избыток производственных мощностей, и многие производители были вынуждены резко сократить объемы производства, а более мелкие производители вышли из бизнеса.В то же время лидеры рынка сосредоточили свое внимание на соседнем российском рынке, в частности, на некоторых западных сельских регионах, на которые не обращает внимание торговая сеть российских производителей. В Украине котлы отечественного производства адаптированы к подвесным установкам (парапетные котлы) и используются в квартирах для децентрализации от системы централизованного теплоснабжения. Очевидно, что местная напольная продукция быстро теряет долю рынка из-за недорогих, но качественных настенных котлов.Еще один фактор — уменьшилась разница в цене между импортными настенными котлами и напольными котлами отечественного производства. Ожидается, что в будущем тенденция от напольных котлов к импортным настенным котлам сохранится. Рынок струйных горелок маргинальный. Котлы с струйными горелками в основном поставляются в районы, не подключенные к газовой сети, и для рынка новостроек. Поскольку цены на нефть относительно высоки, котлы с струйными горелками никогда не становились конкурентоспособными. В районах с газоснабжением предпочтительным вариантом является атмосферный газовый котел из-за более простой установки.Электрические котлы пользовались высоким спросом до 2011 года, поскольку конечные пользователи ищут как поддержку централизованного теплоснабжения, так и альтернативу газовым котлам, учитывая рост цен на газ. Электрические котлы также могут представлять собой источник центрального отопления для домов, не подключенных к газовой сети, особенно для дачного рынка (вторичного или дачного рынка). Однако на рынке наблюдался застой, вызванный более высокими ценами для конечных потребителей на трехфазное электричество и дороговизной установочного пакета. Твердотопливные котлы ушли из безвестности в 2010 году, когда спрос был увеличен за счет роста цен на газ и электроэнергию.Продажи почти удвоились как в 2010, так и в 2011 году и продемонстрировали дальнейший уверенный рост в 2012 году (+ 25%), но упали на 15% в BSRIA Страница 12 из 37 Отчет 57200/82

16 Таблица 3 Объем и стоимость внутреннего рынка котлов, <50 кВт, 2012 и 2013e Объем ('000 единиц) e Евро (млн) US $ (млн) Объем (' 000 единиц) Euro (млн) US $ (млн) Настенная атмосферная газовая конденсация без конденсации Напольная атмосферная газовая конденсация без конденсации Конденсационная струя нефти / газа без конденсации Твердое топливо Прочие (электрические, двухтопливные, многотопливные) Всего бытовых котлов Примечание 1.Включая котлы без горелок. Обменный курс: 2012 г .: 1 = 1,29 доллара США; 2013: 1 = 1,33 доллара США. Рис. 2 Продажи котлов на внутреннем рынке в разбивке по типам, объемам (000 единиц), 2013e 2.2 РАЗМЕР РЫНКА ТЕПЛОВЫХ ИНТЕРФЕЙСОВ В Украине очень ограниченный спрос на теплообменные устройства, и рынок в настоящее время незначителен. 2.3 СЕГМЕНТАЦИЯ КОТЛА Большинство напольных котлов местного производства. Они все чаще используются в квартирах, когда они отключены от системы централизованного теплоснабжения. С 2001 года появилась тенденция к использованию котлов очень низкой мощности (обычно кВт), в то время как котлы в сегменте коммерческого и коллективного отопления обычно имеют мощность около кВт.Следует отметить, что традиционный украинский котел АОГВ адаптирован для настенной установки. Однако это качественно другой тип котла по сравнению с импортными установками, поскольку он не имеет электрических компонентов и использует систему самотечного питания. Таким образом, значительную долю рынка напольных газовых котлов фактически составляют настенные котлы АОГВ. АОГВ практически заменило стальные (КС-ТГ) и чугунные (КЧ-М) котлы из-за более низкой цены. BSRIA Страница 13 из 37 Отчет 57200/82

17 В настоящее время в Украине насчитывается около 10-15 отечественных производителей атмосферных напольных котлов.Поскольку на рынке наблюдалась сильная тенденция к снижению, некоторые более мелкие и более уязвимые производители прекратили производство Предоставление горячей воды для бытового потребления Таблица 4 Продажи котлов по типам подачи горячей воды, 2012 и 2013 гг. E 000 единиц% 000 единиц% Только отопление%% Комбинация мгновенно% % Комбинированный накопитель%% Итого%% Рисунок 3 Продажи котлов по типам горячего водоснабжения, 2013e Около 85% импортных настенных котлов являются комбинированными. Напротив, большинство напольных газовых котлов предназначены только для отопления, поскольку недорогая продукция украинского производства, как правило, попадает в эту категорию.В 2013 году совокупная доля настенных и напольных котлов только для отопления оценивалась примерно в 43% от общего числа, по сравнению с 48% в будущем. Ожидается, что в будущем рынок будет сильно расти в сторону комбинированных котлов. составляет 24 кВт (Таблица 5 и Таблица 6). Котлы украинского производства имеют небольшую мощность, обычно 7, 10 или 12 кВт. Около 75% всех напольных газовых установок имеют мощность менее 18 кВт. У местных производителей часто также есть ряд коммерческих котлов (60-100 кВт), продаваемых под другой торговой маркой; однако коммерческие котлы не включены в этот отчет.BSRIA Страница 14 из 37 Отчет 57200/82

18 Таблица 5 Продажи бытовых котлов по мощности (кВт), <50 кВт, объем (000 шт.), 2012 г. <12 кВт кВт кВт> 33 кВт Всего Настенный атмосферный газ с конденсацией без -конденсация Напольный атмосферный газ с конденсацией без конденсации Струя жидкого / газового конденсата без конденсации Твердое топливо Прочее Всего бытовых котлов Таблица 6 Продажи бытовых котлов по мощности (кВт), <50 кВт, объем (000 шт.), 2013e <12 кВт кВт кВт кВт> 33 кВт Всего Настенные атмосферные газовые конденсационные без конденсации Напольные атмосферные газовые конденсационные без конденсации Конденсация жидкостей / газа под давлением без конденсации Твердое топливо Другое Всего бытовых котлов Рисунок 4 Объем продаж котлов на внутреннем рынке по объему, тыс. шт. , 2013e BSRIA Страница 15 из 37 Отчет 57200/82

19 2.3.3 Материал теплообменника Медь является наиболее распространенным материалом, используемым для теплообменников в настенных котлах, тогда как для напольных газовых котлов предпочтение отдается мягкой стали. Доля меди в последние годы увеличивалась вследствие растущей тенденции рынка настенных котлов. Таблица 7 Продажи котлов на внутреннем рынке по материалам теплообменников, 2012 и 2013 гг. 000 шт.% 000 шт.% Чугун%% Низкоуглеродистая сталь%% Медь%% Алюминий Нержавеющая сталь%% Прочие Всего%% Таблица 8 Продажи твердотопливных котлов по видам топлива, 2012 и 2013e 000 единиц% 000 единиц% Пеллеты%% Древесная щепа%% Древесные бревна%% Прочая биомасса%% Универсальный%% Уголь Всего%% Прочие включают всю прочую биомассу и твердое топливо, не являющееся биомассой (например,г. солома, урожай) котлы Котлы на биомассе Котлы на биомассе или пеллетах — это зарождающийся рынок в Украине на первых этапах развития. Большинство твердотопливных котлов являются основными продуктами сжигания древесины, хотя количество пеллетных котлов сильно выросло по сравнению с очень небольшой базой Конденсационные котлы Объем рынка конденсационных котлов в Украине увеличился с примерно 2600 единиц в 2010 году до примерно 8000 котлов в Ожидается, что цены на газ будут способствовать значительному росту рынка конденсации в среднесрочной перспективе.Учитывая рост цен на импортируемый российский газ, конечные потребители начинают рассматривать продукцию с более высокой эффективностью. Это будет поддержано производителями, продвигающими эту премиальную линейку, отчасти для продвижения имиджа своего бренда. Большинство европейских компаний сейчас предлагают конденсационные котлы. Относительно низкий спрос на конденсационные продукты до сих пор был вызван в основном следующими факторами: Высокие цены на котлы по сравнению с системами без конденсации Очень низкая осведомленность об экологической и энергоэффективности в Украине Недостаточная реклама BSRIA Страница 16 из 37 Отчет 57200/82

20 Отсутствие целевых показателей энергоэффективности (таких как Директива об энергетической эффективности зданий), поскольку Украина не ввела в действие нормативные акты, эквивалентные Европейскому Союзу.2.4 СЕКТОР КОНЕЧНЫХ ПОЛЬЗОВАТЕЛЕЙ Доля новостроек в жилом секторе остается небольшой, поскольку рынок нового строительства остается депрессивным: в 2013 году было построено всего 102 000 единиц жилья (Таблица 9). По крайней мере, треть новых жилых домов подключена к районным или коллективным системам и поэтому не использует бытовые котлы. Существует сильный рынок замены жилья из-за короткого срока службы некачественных напольных котлов украинского производства и необходимости замены устаревшей продукции советских времен, особенно в сельской местности.Доля замены могла бы быть еще выше, если бы не было обычной практики ремонта котлов, независимо от возраста изделия. Таблица 9 Рынок котельных по сектору конечных потребителей, 2013e 000 единиц% Жилой сегмент *% Жилое новое строительство% Ремонт и замена жилых домов% Коммерческий сегмент% Новое строительство многоквартирных домов% Ремонт и замена многоквартирных домов% Новостройки нежилых зданий% Нежилые ремонт и замена жилья% Итого% * Обратите внимание, что сегмент жилья включает только 1 + 2 семейных дома.Многоквартирные дома входят в коммерческий сегмент. Рисунок 5 Продажи бытовых котлов по секторам конечных потребителей, 2013e BSRIA Страница 17 из 37 Отчет 57200/82

21 3 ВНУТРЕННЯЯ ТОРГОВЛЯ ЗАРУБЕЖНАЯ Таблица 10 Внешняя торговля, объем (000 единиц), 2012e ABC A-B + CB / A Home Рынок Импорт Экспорт Производство Импорт в% от внутреннего рынка Котельные на внутреннем рынке% В 2013 году доля импорта составила около 75% по сравнению с 57% в прошлом году. Долгосрочная тенденция заключалась в увеличении доли импортной продукции на общем рынке, хотя это было ненадолго изменился в течение кризисного 2009 года, когда более дешевое местное производство увеличило долю по сравнению с импортом.Существует значительный объем украинского экспорта (в основном в Россию, а также в Беларусь, Молдову и Казахстан), состоящий в основном из дешевых напольных газовых котлов без конденсации, а также некоторых электрических котлов. BSRIA Страница 18 из 37 Отчет 57200/82

22 4 ДРАЙВЕРЫ И ТЕНДЕНЦИИ РЫНКА 4.1 ДРАЙВЕРЫ РЫНКА Движущие силы рынка для украинского рынка котлов следующие: Продолжающаяся децентрализация централизованного теплоснабжения, особенно для городов с населением менее 500 000 человек, где, по всей видимости, находятся власти не в состоянии поддерживать систему централизованного теплоснабжения; Растущий спрос конечных пользователей на более качественное отопление и горячую воду для большего комфорта.С другой стороны, после финансового кризиса на рынок также повлияли следующие ограничения или негативные факторы: Рынок замены: запас существующих отопительных приборов значительно превышает предполагаемый срок службы из-за ранее низких уровней замены. Однако экономический кризис подорвал покупательную способность украинских конечных потребителей, которые откладывали свое решение о замене старых котлов. Новое жилищное строительство: текущий низкий спрос объясняется застоем в строительстве.Повышение цен на газ и электроэнергию для потребителей. 4.2 ТЕНДЕНЦИИ НА РЫНКЕ Украинский рынок достиг своего рекордно низкого уровня в 1999 году, когда рынок сократился до крошечных 76 000 единиц. Затем в период с 2000 по 2008 год рынок демонстрировал экспоненциальный рост (Таблица 11). Этот рост в значительной степени отражал разочарование спроса, которое возникло из-за отсутствия доступного предложения во время глубокой рецессии в Украине в 1990-х годах. Украина могла похвастаться относительно большим рынком котлов во времена Советского Союза, где доминировало советское производство.Обвал рынка в 2009 году нанес серьезный удар по отрасли бытовых котлов, и сейчас рынок остается намного меньше по общему объему, чем в пиковый год. Рынок настенных котлов достиг максимальной отметки в 260 000 единиц в 2001 году. Децентрализация центрального отопления началась в 2001 году. когда строительные нормы и правила были изменены, чтобы разрешить установку настенных котлов в многоквартирных домах. Это открыло рынок настенных газовых котлов, который ранее подавлялся бюрократическими правилами. Растущее число отключений электроэнергии и отказов централизованного теплоснабжения способствовало децентрализации теплоснабжения.Отключение электричества и сбои в системе централизованного теплоснабжения особенно остро ощущаются в небольших городах (с населением менее 500 000 человек). Во время напольного рынка газовый рынок сократился после нескольких лет быстрого роста. Предполагается, что потребительское предпочтение настенных котлов сохранится и в будущем из-за большой разницы в качестве между местным производством и европейским импортом и относительно небольшой разницы в ценах. Украина остается страной, печально известной серым неофициальным импортом. В то время как некоторые участники рынка сообщают о сокращении неофициальных продаж, другие настаивают на том, что серый рынок остается активным.Из-за высокого уровня коррупции импортерам трудно производить таможенное оформление с использованием белых контрактов, и поэтому серый импорт является нормой. Однако количество неофициально импортируемых товаров оценить сложно, поэтому доли рынка были оценены с использованием официальной таможенной статистики и отраслевых интервью. BSRIA Страница 19 из 37 Отчет 57200/82

23 Таблица 11 Исторические тенденции рынка бытовых котлов, объем (000 единиц), CAGR Настенный атмосферный газ% — конденсационный% — без конденсации% Напольный атмосферный газ% — конденсационный% — без конденсации% Жидкостные / газовые струйные горелки% — конденсационные% — без конденсации% Твердое топливо% Прочие (электрические, двух-, многотопливные)% Всего% — конденсационные% Рисунок 6 Исторические тенденции рынка бытовых котлов, объем (000 ед.), BSRIA Страница 20 из 37 Отчет 57200/82

24 Таблица 12 Прогнозы рынка бытовых котлов, объем (000 шт.), e 2014f 2015f 2016f 2017f CAGR Настенный атмосферный газ% — конденсация% — без конденсации% Напольный атмосферный газ% — конденсация% — без конденсации% Жидкостные / газовые струйные горелки% — конденсация% — без конденсации плотность% Твердое топливо% Прочие (электрические, двухтопливные, многотопливные)% Всего% — конденсационные% Рисунок 7 Прогнозы рынка бытовых котлов, объем, (000 единиц), Прогноз рынка Наиболее быстрорастущим сегментом прогнозируется настенные конденсационные котлы , затем настенные и твердотопливные котлы без конденсации.Тенденция перехода от напольных газовых котлов отечественного производства к импортным настенным началась в 2008 году и будет продолжаться. Украинское производство будет подорвано более качественным европейским импортом. Более короткий срок службы бытовых напольных котлов должен стимулировать рынок замены в довольно короткий период времени. Ожидается, что другие технические проблемы, такие как низкий уровень эффективности и высокие выбросы, будут стимулировать рынок подвесных комбинированных устройств. Согласно прогнозам, струйные котлы под давлением останутся крошечной рыночной нишей по сравнению с основным рынком газовых котлов, хотя приемлемый рынок для электрических котлов должен остаться.BSRIA Страница 21 из 37 Отчет 57200/82

25 5 СТРАТЕГИЧЕСКИЙ ОБЗОР ОТЕЧЕСТВЕННЫХ КОТЛОВ 5.1 МАКРОЭКОЛОГИЧЕСКИЙ АНАЛИЗ В следующей таблице рассматриваются факторы, которые могут повлиять на рынок, включая политические, экономические, социальные, технические, правовые и экологические вопросы. Факторы оцениваются с точки зрения их достоверности и значимости для рынка. Таблица 13 PESTLE анализ рынка отопительной продукции Украины Политическая C. I. Экономическая C. I. Социальная C.I. Нестабильность после революции на Майдане. Крымский конфликт с Россией. Новое правительство подписывает соглашение Европейский Союз Неопределенные перспективы экономического роста. Крайне нестабильный обменный курс и девальвация гривны Страна разделена между Западом Украины и Востоком России Депопуляция небольших городов по мере того, как люди переезжают в города и эмигрируют Технический CI Юридический CI Экологический CI Продолжается преобразование централизованного теплоснабжения Тенденция отхода от систем котлов с самотечным питанием 5 9 Крупный неофициальный (серый) Рынок Сертификация импорта создает барьеры для входа на рынок. Оценка: I: Важность.От очень важного (10) до нерелевантного (0) C: Достоверность. От очень определенного (10) до очень неопределенного (0) 4 4 Низкий интерес к вопросам окружающей среды Отсутствие реального рынка для энергоэффективных продуктов (конденсация / возобновляемые источники энергии) 5.2 ПРИВЛЕКАТЕЛЬНОСТЬ РЫНКА Следующая диаграмма анализирует рынок с точки зрения 5 факторов, влияющих на рынок. привлекательность и экономичность для производителей. Рисунок 8 Анализ конкурентных сил Угроза новых участников: Средняя Торговая сила поставщиков: Высокая Конкуренция: Высокая Торговая сила клиентов: Средняя Угроза заменителей: Высокая BSRIA Страница 22 из 37 Отчет 57200/82

26 Таблица 14 Анализ конкурентных сил Сила Торговая сила поставщиков Угроза новых участников Торговая сила клиентов Угроза заменителей Конкурентное соперничество Комментарии Местным производителям / сборщикам котлов, как правило, приходится импортировать котлы от крупных международных поставщиков, обладающих сильной переговорной силой.Угроза со стороны европейских производителей невелика, так как большинство крупных европейских игроков уже присутствуют на рынке. Угроза со стороны новых игроков из Азии, особенно китайских игроков. Хотя индивидуальные клиенты намного меньше, чем большинство поставщиков, существует сильное ценовое давление из-за сильной конкуренции. Централизованное отопление и отопление помещений являются распространенной альтернативой индивидуальному центральному отоплению. Централизованное отопление по-прежнему является стандартом в городах, тогда как в сельской местности во многих домах есть отопление, например твердотопливные печи.Конкуренция сильная. Европейские импортеры сталкиваются с конкуренцией со стороны недорогих отечественных товаров и китайского импорта. Рынок настенных котлов привлекателен из-за высоких темпов роста в последние годы, хотя маржа ограничена из-за конкурентоспособных цен. Рынок напольных газовых котлов довольно малопривлекателен из-за крайне низкой себестоимости большинства отечественных производителей и сокращения объемов рынка. Рынок котлов с струйными горелками — это нишевый сегмент, который никогда не развивался в Украине. Конденсационные котлы хорошо растут, но с небольшой базы, как и твердотопливные котлы.Рынок коммерческих котлов невелик, учитывая размер страны. Это в основном связано с широким использованием централизованного теплоснабжения в городах. Рынок радиаторов становится все более привлекательным для импорта стальных панелей и алюминия, поскольку рынок чугуна уже вышел из моды. И стальные панели, и алюминий можно рассматривать как имеющие среднюю рыночную привлекательность и средний размер рынка. Рынок водонагревателей динамичен, особенно в области аккумуляторов электроэнергии. Этот рынок быстро рос, движимый спросом на резервную поставку централизованного теплоснабжения, поскольку централизованная система часто дает сбой.Газовые проточные водонагреватели резко упали с 2009 года, и сейчас этот рынок стабилизировался на гораздо более низком уровне, чем до кризиса, хотя спрос на замену остается разумным. BSRIA Страница 23 из 37 Отчет 57200/82

27 Таблица 15 Матрица привлекательности рынка по типам продукции Котлы с высокой конденсацией Настенные котлы (без конденсации) Рыночная привлекательность * Средне-низкие Коммерческие котлы Твердотопливные котлы Проточные водонагреватели Чугунные радиаторы Алюминиевые радиаторы Стальные панели радиаторы Газовые проточные водонагреватели Напольные атмосферные газовые котлы Электрокотлы Электрические накопительные водонагреватели Низкий Средний Высокий Размер рынка Примечание: * Привлекательность рынка измеряется ростом рынка, конкурентоспособностью и рентабельностью производителя BSRIA Страница 24 из 37 Отчет 57200/82

28 6 СТРУКТУРА ПОСТАВКА 6.1 ДОЛЯ НА РЫНКЕ В Украине существует три основных канала поставок: украинское производство Официальный импорт, в основном из Европы Серый / черный импорт, не зарегистрированный на таможне. Это обычное дело для импорта из некоторых соседних стран к западу от Украины, например. из Польши или Венгрии, а также для некоторых китайских поставщиков. Несмотря на то, что это все еще характерно для украинского рынка, за последние несколько лет объемы значительно снизились. В течение нескольких лет местная сборка котлов имела большое значение, в частности, Kolvi с Thermona, Provitherm с Protherm и Ukrinterm с Chaffoteaux.Однако украинские стороны в этих предприятиях сейчас сосредоточены на производстве напольных или коммерческих котлов и просто импортируют настенные котлы. В Украине осталось около отечественных производителей неконденсирующихся напольных котлов. Их число резко увеличилось за несколько лет до 2009 года, поскольку рынок быстро развивался. Однако обратная тенденция наблюдалась в то время, когда более мелкие производители изо всех сил пытались удержаться на плаву, а некоторые были вынуждены закрыть производство котлов.Хотя импортные товары имеют совершенно другие цены и качество, местные продукты являются конкурентоспособным вариантом для многих украинцев. Они используются в качестве альтернативного источника отопления с децентрализацией от централизованного теплоснабжения. В апреле 2006 года ведущие украинские производители котлов создали ассоциацию производителей теплотехнического оборудования «Укртеплотехника» с целью продвижения отечественного производства в Украине и за рубежом. В ассоциацию входят пять ведущих отечественных производителей котельной: Агроресурс, Агротепломаш, Красиловский машиностроительный завод, Машзавод и Росс.Данные ассоциации по историческим тенденциям (типы АОГВ, КСТГ и КЧМ) доступны до 2006 г .:, 000 единиц, 000 единиц, 000 единиц, 000 единиц, 000 единиц, 000 единиц. Однако за последние 7 лет внутреннее производство резко упало. Ввиду усиления конкуренции отечественные поставщики котлов стали скрытными, и официальные данные больше не публикуются. Помимо напольных котлов, большинство ведущих производителей напольных котлов без конденсации пытались запустить собственный модельный ряд настенных котлов, но безуспешно. Настенные газовые котлы В 2013 году на украинском рынке настенных котлов зарегистрирован скромный рост на + 3%, тогда как рынок котлов в целом упал за год.Тенденция к более дешевым котлам продолжала быть основным драйвером. Корейские котлы завоевывают рынок Украины с 2011 года и активно участвуют в тендерах, что способствует дальнейшему увеличению продаж в BSRIA Страница 25 из 37 Отчет 57200/82

29 Ferroli и Baxi остаются в целом ведущими брендами. Обе компании полагаются на сильных дистрибьюторов, Wizard и Hot-Well соответственно. Также есть представительство Ferroli в Киеве. Группа Vaillant остается лидером рынка с несколькими активными брендами, однако представительство сосредоточено только на Vaillant и Protherm.Бренды Vaillant Group в Украине: Vaillant, продажи которого упали из-за отказа от эксклюзивного дистрибьютора в Украине, сильно оживились продажи в Protherm, проданный Provitherm, продажи почти удвоились в Demir Dokum / Демрад прекратил работу через их представительство в октябре. Импорт продолжился, как и прежде, через Донспецресурс, Гала Трейд и ряд более мелких импортеров. Hermann, когда-то ведущий бренд в Украине, лишь незначительно присутствует в Украине.Несколько других компаний придерживаются мультибрендового подхода к рынку, в том числе: Bosch Thermotechnik с брендами Junkers, Buderus и Dakon. BDR Thermea с брендами Baxi, Westen и Roca. Все три бренда импортируются компанией Hot-Well, которая также является одним из ведущих поставщиков китайских котлов, продаваемых под собственными брендами Hot-Well, Solly и Termal. Основными импортерами Baxi являются Hot-Well, CC Project и российский Энергосбыт. Их эксклюзивный дистрибьютор Hot-Well все чаще предпочитает Roca вместо Westen.Ariston Thermo Group с брендами Ariston и Chaffoteaux. Fondital и Nova Florida прекратили сотрудничество с Vodnaya Tekhnika в 2012 году, и продажи резко упали, в то время как Fondital открывала новые каналы сбыта. Fondital открыла представительство в Украине в 2013 году, и в настоящее время основными импортерами являются Sahara Plus и другие компании. Продажи были стабильными в Biasi открыли представительство в Украине в 2009 году, но продажи упали с 4 000 котлов в Украине. Некоторые украинские поставщики неконденсируемых газовых напольных котлов имели амбиции запустить собственное производство настенных котлов.Однако все разработки в этой области застопорились. Атон предлагал собственные настенные котлы (бренды Aton Titan и Aton Lux) в Чехии (с 2007 г.) и болгарской Tesy (в 2008 г., но не в 2009 г.). Агроресурс начал производство настенных котлов западного типа в 2006 году, но продажи были минимальными. Альтернативный подход заключался в поставке настенных котлов частных марок, импортированных либо от европейских, либо от китайских производителей (таких как Nobel, Solle, Termal, Tiberis).Однако при этом тенденция резко сократилась. BSRIA Страница 26 из 37 Отчет 57200/82

30 Таблица 16 Доли рынка настенных (конденсационных) газовых котлов, 2012 и 2013 гг. Холдинговая группа Компания / бренд Импортер / представительство е 000 единиц% 000 единиц% Vaillant Group Дочерняя компания Vaillant%% Immerfin Иммергаз Водная Техника%% Дочерняя компания Ferroli Ferroli%% Импортеры BDR Thermea Baxi 3%% Ariston Thermo Group Дочерняя компания Ariston%% Дочерняя компания Bosch Thermotechnik Buderus%% Дочерняя компания Vaillant Group Protherm%% Дочерняя компания Bosch Thermotechnik 9% Дочерняя компания Bosch% Доли рынка настенных (конденсационных) газовых котлов, объем, 2013e Конденсационные котлы появились на украинском рынке в 2008 году и были впервые представлены «Водной техникой» (котлы Immergas), а вскоре после этого и Ferroli.В 2012 году рынок достиг 7000 котлов и 8000 котлов. Основные 4 игрока — это Vaillant, Immergas, Ferroli и Baxi. BSRIA Страница 27 из 37 Отчет 57200/82

31 Таблица 17 Доли рынка настенных газовых котлов (без конденсации), 2012 и 2013 гг. Холдинговая группа Компания / бренд Импортер / представительство е 000 шт.% 000 шт.% BDR Thermea Baxi Hot- Ну, Энегросбит, CC Project%% Ferroli Ferroli / Дочерняя компания Fer%% Ariston Thermo Group Дочерняя компания Ariston%% Иммерфин Иммергаз Водная Техника%% Viessmann Viessmann дочерняя компания%% Vaillant Group Protherm Provitherm% Дочерняя компания Vaillant Group Vaillant Group Vaillant Group Vaillant Group Vaillant Group Vaillant Group Vaillant Group BDR Thermea Roca Hot-Well%% Fondital Fondital / Nova Florida Водная техника%% Bosch Thermotechnik Дочерняя компания Bosch%% Vaillant Group Демир Докум / Демрад Донпсцресурс%% Водная техника Собственный бренд Нобель% Техн%% Босмий Техника Собственный бренд Альфар %% Дочерняя компания Vaillant Group Saunier Duval%% Rocterm Emerald Rocterm Rocterm%% Unical Unical%% Biasi Дочерняя компания Biasi%% Rinnai Rinnai% Kiturami Kiturami%% Ariston Thermo Group Chaffoteaux Ukrinterm% Thermona Thermona%% Tera Group Solly onw бренд Hot-Well%% Daewoo Daewoo%% Tera Group Termal онв бренд Hot-Well%% Fonderie Sime Sime Romstal Украина% Mora -Top Mora Дочерняя компания%% BDR Thermea Westen Hot-Well%% Прочие%% Всего%% BSRIA Страница 28 из 37 Отчет 57200/82

32 Рисунок 10 Доли рынка настенных (без конденсации) газовых котлов, объем, 2013e Напольные атмосферные газовые котлы Объем рынка напольных конденсационных котлов для данного выпуска отчета не оценивался из-за очень малых объемов.В поставках напольных газовых котлов без конденсации преобладают украинские производители; импортеры продают в этом сегменте лишь очень небольшие объемы (Таблица 28). Всего около украинских производителей котлов (по сравнению с семью годами ранее). К ним относятся старые производители котлов, существовавшие во времена Советского Союза, и компании, которые начали производство в последние несколько лет, часто на заводах, переоборудованных из военного или другого производства. Некоторые мелкие поставщики котлов исчезают с рынка из-за ослабления спроса.Большинство отечественных производителей котлов увидели, что их надежды на оживление рынка уменьшились, в то время как некоторые более мелкие компании изо всех сил пытались удержаться на плаву. Большинству компаний пришлось смириться с тем, что они не восстановят докризисный уровень продаж. Украинские производители все больше полагаются на зарубежные рынки, особенно на Россию, для поддержания объемов производства. За последние три года экспорт вырос с 32% от общего объема производства в 2009 году до примерно 40% в 2010 году и 44% от общего объема в 2012 году около половины всей украинской продукции было экспортировано, при этом доля экспорта выросла до более чем половины. общий объем производства в Украине Основными производителями газовых напольных котлов в Украине являются: «Атонмаш», входящий в холдинг «Укртехнопром», в который также входит «Красиловский машиностроительный завод», специализирующийся на промышленных котлах.И в 2011, и в 2012 году производство «Атона» составило около 80 000 котлов, из которых 40 000 котлов было экспортировано. Около 50% всех котлов — парапетные котлы (напольные котлы, приспособленные для настенной установки). Объемы производства упали примерно на 15% в 2013 году, а местные продажи упали примерно до 32 000 единиц. Житомирский котельный завод (Агротепломаш), расположенный в Житомире, производит котлы под торговой маркой Атем и является 2-м крупнейшим поставщиком по объему. Агроресурс, г. Ровно. К моделям котлов относятся марки Danko для котлов меньшей мощности (8-24 кВт) и Rivneterm для котлов большей мощности (32-94 кВт).В 2008 году продажи достигли 85 000 единиц, а затем упали до 50 000 единиц в США. Некоторые котлы экспортируются, в основном, в Беларусь, Молдову и Россию. Доля экспорта резко выросла из-за сокращения спроса на внутреннем рынке. Из 58 500 котлов, произведенных в 2012 году, около 50% было экспортировано, в основном в Россию, но также в Беларусь и Молдову. В 2013 году продажи в Украине упали примерно до 21 000 штук. BSRIA Страница 29 из 37 Отчет 57200/82

33 Росс, расположенный в Харькове, имеет два завода и представительства во всех крупных городах Украины.Однако производство котлов — это лишь небольшая часть деятельности компании, и компания больше сосредоточена на других отраслях производства, таких как холодильное оборудование и оборудование для общественного питания. Котлы варьируются от 7 кВт до 100 кВт. Объемы производства упали на 10% в 2013 году и достигли 25 000 единиц, из которых только 9 000 были проданы на внутреннем рынке. «Маяк» — поставщик котлов среднего размера, расположенный в г. Змиев Харьковской области. Компания инвестировала в новое современное производственное оборудование незадолго до кризиса и изо всех сил пыталась выплатить долг, поскольку в последние годы спрос на напольные котлы ослаб.«Маяк» известен своими котлами хорошего качества и ориентирован на внутренний рынок. Машзавод (холдинг «Донбассинвестпром») реализует котлы под торговой маркой Dani. Компания является активным игроком на российском рынке котлов, имея хорошую торговую сеть. Продажи на внутреннем рынке резко упали, и в настоящее время более 80% всей продукции идет на экспорт. Общие объемы производства упали с 25 000 котлов, произведенных в 2010 году, до 20 000 в 2011 году, 18 800 в 2012 году и 16 000 котлов. Все котлы газовые, в диапазоне от 7 до 39 кВт.Производственная мощность завода — 70 000 котлов в год. В компании работает 250 сотрудников, а ее дилерами являются «Газтехника» в России и «Донтеплоресурс» в Украине. Проскурова, г. Хмельницкий. На рынке появились котлы под торговой маркой Proskurov. Котлы доступны мощностью от 7 до 30кВт. В 2006 году компания запустила производство котлов мощностью 50 и 98 кВт. Объемы производства упали на 30% в 2011 году, затем на 20% в 2012 году и еще на 20% в 2013 году, при текущем выпуске всего 2200 котлов, все они проданы в Украине.В 2013 году компания начала производство твердотопливных котлов. Компания Termo, расположенная в Восточном Луганске, практически остановила производство котлов и смогла продать только 150 котлов. Ранее компания сосредоточилась на снабжении государственного сектора в Луганской области, при этом объемы производства резко упали, так как спрос в государственном секторе резко упал из-за изменений в правительство и последствия финансового кризиса. Общий объем продаж в 2012 году составил 1 000 котлов по сравнению с 2 000 котлов в 2011 году и 4 000 котлов в Укринтерм, расположенном в Белой Церкви, недалеко от Киева.Компания производит напольные котлы под торговыми марками Укринтерм (13кВт) и Богдан (35-100кВт), но гораздо более важна на рынке коммерческих котлов. BSRIA Страница 30 из 37 Отчет 57200/82

34 Таблица 18 Доли рынка напольных атмосферных газовых котлов без конденсации, 2012 и 2013e Холдинговая группа Компания / бренд Импортер / представительство е 000 шт.% 000 шт.% Укртехнопром Атонмаш Украинский производитель%% Агротепломаш Житомирский Котельный Завод Украинский производитель%% Агроресурс Данко, Ривнетерм Украинский производитель%% Росс Росс Украинский производитель%% Маяк Маяк Украинский производитель%% Машзавод Дани Украинский производитель%% Проскуров Проскуров-Термо Украинский производитель%% Vaillant Group Protherm Дочерняя компания Ferroli% Ferroli Дочерняя компания%% BDR Thermea Baxi Hot-Well%% Термо Термомаш Украинский производитель%% Bosch Thermotechnik Дочерняя компания Bosch%% Укринтерм Укринтерм, Богдан Украинский производитель%% Viessmann Дочерняя компания Viessmann%% Vaillant Group% Дочерняя компания Vaillant% Прочие% % Рисунок 11 Доли рынка напольных газовых котлов без конденсации, объем, 2013e Котлы с струйной горелкой Рынок котлов с струйной горелкой остается очень маржинальным, с фрагментированным предложением.Ferroli и Viessmann — ведущие поставщики. BSRIA Страница 31 из 37 Отчет 57200/82

35 6.1.4 Твердотопливные котлы В 2013 году рынок твердотопливных котлов упал, несмотря на хороший рост, наблюдавшийся в предыдущие годы: более 30% в 2012 году и 50% в 2 Основные источники поставок твердотопливных котлов: отечественное производство и импорт, в основном из Чехии. Отечественное производство, часто напольные газовые котлы (типа КСТГ), также могут быть установлены для работы на твердом топливе.Обычно они входят в универсальный тип. Несколько отечественных производителей относительно недавно ввели в ассортимент своей продукции твердотопливные котлы после роста спроса. В 2009 году «Маяк» ввел твердотопливные котлы (АОТ-16, 30 и 50 кВт). Агроресурс запустил производство твердотопливных котлов. Виадрус является лидером рынка, продажи выросли с 4000 котлов в 2011 году до 7200 котлов в 2012 году, хотя до 5600 единиц в Украине. У компании есть несколько импортеров в Украине, основным из которых является Wizard. .Romstal Украина предлагает котлы Eco-Vimar Орлан от небольшого производителя в Польше. Также из Чехии представлены производители Dakon и Atmos. Vaillant и Bosch — крупнейшие европейские поставщики твердотопливных котлов в Украине. Таблица 19 Доли рынка твердотопливных котлов, 2012 и 2013 гг. Холдинговая группа Компания / бренд Импортер / представительство е 000 шт.% 000 шт.% ZDB Viadrus 7 импортеров%% Агроресурс Данко Украинский производитель%% Атмос Атмос%% Житомирский Котельный Агротепломаш Украинский производитель%% Завод Vaillant Group Демир Докум Донспецресурс%% Дочерняя компания Bosch Thermotechnik Dakon%% Bosch Thermotechnik Bosch, Дочерняя компания Buderus%% Маяк Маяк Украинский производитель%% Дочерняя компания Vaillant Group Protherm%% Fonderie Sime% Sime%% Ekopo-Vimlanpoar Orlans %% Термо Термомаш Украинский производитель%% Прочие%% Итого%% BSRIA Страница 32 из 37 Отчет 57200/82

36 Рисунок 12 Доли рынка твердотопливных котлов, 2013e Электрокотлы Спрос на электрокотлы увеличился за счет роста цен на газ.Крупнейший отечественный поставщик электрокотлов, компания «Теплотехника» (Днепропетровск), сообщила о росте спроса в последние несколько лет. Продажи составляют несколько тысяч котлов в год с диапазоном мощности от 3 кВт до 1 МВт, самый популярный из которых — 9 кВт. Продажи бытовых котлов в основном осуществляются через ведущую сеть DIY «Эпицентр». Среди других украинских поставщиков электрокотлов — «Титан». В 2009 году Biasi Украина запустила совместный проект с одним из ведущих украинских поставщиков напольных газовых котлов «Атонмаш» по производству электрокотлов.По оценкам, продажи достигли около 2–3 000 котлов в год. Другие украинские производители напольных котлов, в том числе Росс, представили в своей номенклатуре электрические котлы. Однако объемы продаж были небольшими. Hot-Well теперь также предлагает электрические котлы под собственной торговой маркой от одного из украинских производителей. 6.2 АССОРТИМЕНТ ПРОДУКЦИИ Таблица 20 Ассортимент продукции поставщиков бытовых котлов Компания / торговая марка Импортер / представительство WH FS PJ SF Oth Con Страна происхождения Дочерняя компания Ferroli XXXX Италия Дочерняя компания Vaillant XXXXX Baxi Hot-Well XXX Италия Fondital Vodnaya Tekhnika XXX Италия Дочерняя компания Ariston XXX Италия Германия, Турция, Чешская Республика Дочернее предприятие Bosch Thermotechnik XXXXX Германия, другое Immergas Vodnaya Tekhnika XXXX Италия Дочернее предприятие Viessmann XXXX Германия Дочернее предприятие Dakon XXX Чешская Республика Viadrus различное X Чешская Республика Обозначение: WH = настенное крепление; FS = напольный; PJ = струя под давлением; SF = твердое топливо; Oth = другие, Con = конденсационные BSRIA Страница 33 из 37 Отчет 57200/82

37 7 РАСПРЕДЕЛЕНИЕ БЫТОВЫХ КОТЛОВ 7.1 ОБЗОР По сравнению с другими странами Восточной Европы, распределение в Украине остается довольно фрагментированным и гибким. Основные дистрибьюторы-импортеры в Киеве, как правило, ведут переговоры с поставщиками на основе цены и часто продают конкурирующие бренды. В других странах, таких как Польша, распределение через определенные ключевые учетные записи намного более стабильно. В Украине более низкие барьеры для входа на рынок для новичков, но менее надежные дистрибьюторские отношения для устоявшихся игроков. Поэтому некоторые ведущие западноевропейские импортеры решили открыть дочерний офис, чтобы иметь более прочную точку опоры на рынке.По сравнению с Россией, концентрация в столице меньше, поскольку важные дистрибьюторы также существуют в региональных центрах, таких как Харьков, Днепропетровск, Львов и Одесса. Еще одна особенность распределения в Украине — высокая доля неофициального или серого импорта, хотя за последние годы она значительно сократилась. Это когда товары импортируются, как правило, из соседних стран, не будучи полностью задекларированными на таможне и, следовательно, не фигурирующими в официальной статистике. Основными источниками незаявленного импорта являются Польша, Венгрия, Турция и Словакия.По сравнению с другими восточноевропейскими странами, в распределительный сектор мало иностранных инвестиций. Основные национальные игроки, которые возникли, финансируются из местных источников. Самым важным развитием дистрибуции за последние 2-3 года стало растущее значение магазинов DIY, в частности, быстрорастущие местные сети. Большинство производителей стараются поддерживать трехэтапное распределение через партнеров-оптовиков для поставки DIY, учитывая сложные требования контрактов на хранение больших запасов и часто неблагоприятные условия оплаты для компаний, которые поставляют DIY напрямую.7.2 Сделай сам Самым большим изменением за последние несколько лет стало растущее значение магазинов «Сделай сам» в соответствии с общим ростом розничной торговли в Украине. Увеличение объемов нового жилищного строительства (и ремонтных работ) внесло значительный вклад в развитие сектора DIY. В Украине есть один отечественный оператор в этом секторе, Эпицентр, который доминирует на рынке с оценочной долей 80% от всего сектора DIY. В настоящее время «Эпицентр» имеет 40 магазинов в крупных городах Украины, в которых работает около 20 000 человек.Главное конкурентное преимущество «Эпицентра» — формат магазина, который значительно больше, чем у других DIY. В декабре 2009 года компания открыла магазин площадью 56 000 м² в Киеве. Сейчас это самый крупный объект такого типа в Европе. В магазине 96 касс и парковочные места на 2 000 машиномест. Весной 2014 года «Эпицентр» планировал открыть в Киеве новый супермаркет площадью 100 000 кв. М, который станет крупнейшим магазином DIY такого типа. У «Эпицентра» также были планы по открытию магазинов в России, однако после революции на Майдане неясно, будут ли эти планы реализованы.В конце 2013 года «Эпицентр» приобрел второго по величине домашнего оператора DIY «Новую линию». «Новая линия» управляет 20 магазинами в стране, общая торговая площадь которых составляет более 230 000 м², оборот составляет более 300 миллионов долларов США в год. «Новая линия» продолжит торговать под собственной торговой маркой. Доля других украинских игроков рынка DIY меньше, в том числе: Караван, на рынке с 2007 года, с 4 магазинами BudMax, на рынке с 1994 года, с более чем 20 магазинами Master Oldi, с 6 магазинами 21 век.BSRIA Страница 34 из 37 Отчет 57200/82

38 Планы по расширению крупных зарубежных сетей DIY были сорваны из-за экономического кризиса, так как новые магазины не открывались в Иностранные компании с инвестициями в Украине включают только 3 компании: Немецкий Praktiker продолжает работать, несмотря на банкротство Praktiker в Германии в Praktiker в Украине — независимая компания; тем не менее, он ищет новых инвесторов, которые помогут продолжить работу.Имеет 4 магазина в Украине. Немецкий OBI открыл 3 магазина в Харькове, Мариуполе и Одессе с тех пор, как Leroy Merlin открыл свой первый магазин в Украине в 2010 году, а затем еще два магазина в Киеве. Однако, в отличие от России, где компания занимает лидирующие позиции, компания не продемонстрировала значительного расширения в Украине, вероятно, из-за огромной конкуренции со стороны Эпицентра. 7.3 РАСПРОСТРАНЕНИЕ БЫТОВЫХ КОТЛОВ Предполагаемый объем продаж по первым точкам продаж приведен в Таблице 21. Основной путь выхода на рынок Украины — через дилерскую сеть.У дилеров могут быть оптовые, установочные и розничные функции, но их основная роль обычно заключается в оптовой торговле. Таблица 21 Первая точка распределения для производителей / импортеров, 2013e 000 единиц% Оптовики% Установщики% Розничные торговцы (включая DIY)% Прямые поставки (строители домов)% Прочие (агенты по вводу в эксплуатацию)% Итого% Рисунок 13 Первая точка распределения, бытовые котлы , 2013e BSRIA Страница 35 из 37 Отчет 57200/82

Лучшие теплогенераторы для дома.Жуковский машиностроительный завод

5 (100%) Голосов: 3

Сегодня на рынке отопительного оборудования большое количество различных отопительных приборов, которые выпускаются разными производителями. Это также касается теплогенераторов, работающих на природном газе. В статье мы представим рейтинг газовых котлов.

Мы рассмотрим наиболее распространенные модели, исходя из количества контуров агрегатов, а также по типу исполнения.

Уточните цены и купите отопительное оборудование и сопутствующие товары, которые у вас есть.Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей РФ и странам СНГ.

Рейтинг Два Газовых Котла Контура

Осуществляя выбор настенных двухконтурных газовых котлов, следует учитывать множество критериев. Но в первую очередь все смотрят на надежность оборудования. Мы также учли этот параметр и собрали список самых популярных моделей, обладающих высокой надежностью.

Baxi.

Котел настенный газовый BAXI LUNA-3 240 I

В рейтинге газовых котлов dual-kinning по надежности находятся модели от Linek Slim, Luna, Nuvola.Отзывы о стальных правилах — не очень хорошие, именно по этой причине они не включены в этот обзор.

Классическим представителем продукции BAXI является двухконтурный котел LUNA-3 240i. Этот нагревательный прибор имеет мощность 24 кВт, производительность водяного контура от 9,8 до 13,7 л / мин. Первичный теплообменник выполнен из меди, что является несомненным плюсом, т.к. такой материал отличается прочностью и надежностью. Котел полностью адаптирован к бытовым условиям работы.

Еще одной выдающейся моделью считается BAXI NUVOLA-3 COMFORT 240 FI. Устройство отличается высокой производительностью, КПД достигает 90% и выше. Тепловая мощность устройства 24,2 кВт, первичный теплообменник медный. Контур ГВС может подготовить 14 л / мин. Можно подключить систему отопления с теплым полом. Также в конструкцию агрегата входит бойлер.

Некоторые эксперты высказывают мнение, что в последнее время качество продукции Baksy падает.К тому же большинство отопительных агрегатов начали производить в Китае, и это вызывает определенные опасения.

Protherm.

Медь Protherm Cheetah 23 Mov

Нагревательные приборы этой марки пользуются большим спросом у пользователей. Модель Cheetah 23 MOV мощностью 23,3 кВт и производительностью контура горячего водоснабжения 11 л / мин — мало эффективна в эксплуатации, но для одной точки водозабора будет достаточно. Мощность котла высокая, от 90%, может работать совместно с теплыми полами.Установка устройства включает завал и многочисленные системы.

Серия двухконтурных газовых котлов с хорошим качеством и надежностью отличается. В линейке представлены модели мощностью от 25 до 30 кВт. Оборудование отличается высоким КПД, который может достигать 90%. Изготавливаем котлы с камерой сгорания как закрытого, так и открытого типа. Производительность контуров горячего водоснабжения достигает 14 л / мин.

Vaillant.

Агрегаты этого производителя обладают хорошими технико-эксплуатационными характеристиками и вполне приемлемой стоимостью.Одной из самых востребованных моделей, получивших широкое распространение, является газовый котел Vaillant Eco Tec Pro VUW 240 / 5-3. Его мощность равна 24 кВт, камера сгорания открытая, в комплектацию входит встроенная блокировка и электронное управление, позволяющее подключать внешние узлы управления.

Конденсационный котел Vaillant Eco Tec Plus 246

Также высокими показателями прочности и надежности обладает настенный двухконтурный газовый котел. Этот агрегат относится к группе конденсаторных агрегатов.Тепловая мощность 20 кВт, КПД более 100%. По заявлению производителя, производящего такое оборудование, приборы в процессе подачи тепла позволяют экономить до 10% газа. Камера сгорания такого устройства закрытая, в конструкцию входит обвязка.

Двухконтурные газовые котлы от Vailant с каждым годом набирают большую популярность, т.к. высокое качество, надежность и устойчивость к поломкам делают их привлекательными в глазах пользователей.

Immergas.

Эта торговая марка не так популярна на российском рынке, как описано выше, но многие ее модели заслуживают внимания. Например, двухконтурный конвекционный газовый котел IMmergas Nike Star 24 3 мощностью 23,6 кВт. В комплектацию оборудования входит открытая камера сгорания, она отличается высоким КПД и хорошими эксплуатационными показателями. Единственный недостаток связан с контуром горячего водоснабжения — максимальное количество воды, которое можно перекачивать, составляет 11,1 л / мин.

Также в рейтинг вошел еще один отопительный прибор производства иммергаз — он.Производительность этой модели очень высокая, КПД — 93%. Агрегат с турбонаддувом, для его работы необходимо смонтировать коаксиальный дымоход. В состав оборудования входит циркуляционный насос и расширительный бак на 6 литров. Максимальная производительность по горячей воде — 11,1 л / мин.

IMmergas Eolo Star Gas Copper 24 3

Bosch.

Bosch приобрел широкую известность во всем мире и зарекомендовал себя как фирма, производящая качественное и надежное оборудование.Модель Bosch GAZ 6000 W WBN 6000-24 C Считается одной из самых удачных и востребованных. Ее преимущества:

  • цена приемлемая;
  • теплообменник изготовлен из меди, что свидетельствует о его прочности;
  • минимизированный риск поломок;
  • в управлении не вызывает затруднений.

Мощность описываемого прибора 24 кВт, температура теплоносителя в контуре отопления не превышает 82 ° С. Камера сгорания закрытая.Этот двухконтурный газовый агрегат хорошо приспособлен для работы в условиях российского климата и способен передавать скачки напряжения, давление газа и воды в водопроводе.

Из образцов, у которых небольшая мощность, можно отметить Bosch GAZ 6000 W WBN 6000-18 C, который является аналогом предыдущей модели, только с меньшей мощностью равной 18 кВт.

Котел Bosch Gaz 6000 WBN 6000-24 двухконтурный

Котел работает без потери мощности при пониженном давлении в газовой магистрали.Устройство может работать параллельно с водонагревателем, для этого у него есть специальные разъемы. Производительность — высокая, КПД — от 90%. Средняя ценовая категория на такие устройства — 50 000 рублей, что не каждому по карману.

BAXI FOURTECH 1.24 F

Данная модель широко популярна, камера сгорания у аппарата закрытая, также есть турбонаддув и система принудительного дымоудаления.

Котел настенный газовый BAXI FOURTECH 24 F

За счет модуляции пламени в горелке можно изменять тепловую мощность в диапазоне от 9.От 3 до 24 кВт. Максимальная тепловая нагрузка 25,8 кВт. Теплообменник выполнен из меди, в комплект входит водяной насос, обеспечивающий принудительную циркуляцию теплоносителя в системе.

Расширительный бачок на 6 литров дает возможность компенсировать расширение теплоносителя в процессе его нагрева.

Для удобства эксплуатации в нем есть индикация режима, автосинхронизация, встроенный термометр. Безопасность достигается за счет защиты теплообменника от перегрева, обратного клапана, систем газового контроля.Установка оснащена функцией автоматической самодиагностики. КПД устройства — от 90%. Средняя стоимость примерно 32000 руб. Из минусов можно отметить то, что у отдельных моделей есть недостатки с газовой арматурой.

НЕВА ЛЮКС 8618.

Такой образец представляет собой одинарный навесной агрегат, который отличается небольшими габаритами. Этот котел производится российским производителем «Гапазрапарат». Максимальная мощность устройства 18 кВт. Производитель заявляет, что этого вполне достаточно для теплоснабжения квартиры или среднего размера частного дома, который достигает 180 м².

Котел NEVA LUX 8618

В комплект поставки устройства входит открытая камера сгорания, поэтому необходим отдельный дымоход, а еще одним условием его успешного функционирования является качественная вентиляция в помещении, где оно того стоит. Благодаря атмосферной горелке котел работает практически без звука.

Материал изготовления теплообменника — медь, что обеспечивает высокую производительность продукта, КПД достигает 90%. Расходуемое количество газа — 2.13 м³ / час. Когда оборудование переведено на работу на сжиженном газе, то расход составляет 1,59 кг / час.

Такое устройство очень простое и удобное в управлении, т.к. в комплект поставки входит автоджиг, а индикаторы температуры и давления выводятся на лицевую панель установки. Безопасность работы достигается благодаря системе газового контроля, по водяному контуру и защите от перегрева теплообменника.

Ключевыми отличительными чертами описываемой модели являются низкий расход топлива и эргономичный дизайн.Можно подключить, систему «теплый пол», воздушные турбины, внешний термостат. Стоимость устройства 20 000 руб. Из минусов можно отметить то, что без внешнего терморегулятора прибор часто включается и выключается.

НЕВА-8230-1.

Данная модель применяется для квартального отопления в многоэтажных домах и частных домах площадью до 300 м². В комплект оборудования входит топка закрытого типа мощностью 30 кВт. Отвод отработанных газов принудительный, возможно применение раздельных и.

Котел настенный газовый одинарный НЕВА ЛЮКС — 8230

Основное отличие устройства заключается в непрерывной модуляции горения. Теплообменник изготовлен из меди, он не подвергается низкотемпературному окислению, также агрегат отличается автоматическим розжигом с контролем уровня пламени.

Можно подключить водонагреватель, а также перевести газовый котел на работу на сжиженном газе. Основным преимуществом данного котельного агрегата является точное поддержание температурного режима, а преимуществом является то, что можно применять теплоноситель на основе пропиленгликоля.

Поскольку газ на территории России на порядок ниже электроэнергии, многие владельцы частных домов обращаются к установке газовых котлов. Однако экономические параметры — далеко не единственное преимущество агрегатов данного типа перед остальными — по ним можно причислить высокую тепловую мощность, оптимальный уровень КПД, минимальное количество вредных выбросов, а также возможность обогрева. помещения большой площади (в среднем от 150 до 300 квадратных метров).

Конечно, как и у любой другой техники, у газовых котлов есть недостатки. К их числу необходимо отнести строгое согласование установки с Федеральной службой Газтехнадзора, оборудование дома дымоходом для вывода (незначительного количества) продуктов сгорания, а также внедрение автоматики для обнаружения утечек газа.

В нашем рейтинге вы найдете 15 лучших и качественных газовых котлов, покупка которых на долгие годы обеспечит вас теплой и горячей водой.Перед этим советуем изучить некоторые нюансы выбора газового котла для дома или квартиры.

Правильный выбор — двухконтурный или односоединительный?

Как известно, по количеству контуров газовые котлы принято делить на одноконтурные и двухконтурные. Какая из них лучше? Правильный выбор зависит от основного назначения устройства.

Одноконтактные предназначены исключительно для работы основного теплоносителя (радиаторы, трубы и т. Д.), То есть покупаются для обеспечения отопления.Чаще всего такие устройства ставят в коттеджах и в местах, где нет водоснабжения. К одноконтурному котлу в этом случае покупается бойлер для нагрева воды в автономной системе водоснабжения.

Двухконтурные котлы имеют 2 устройства Б 1. Они могут проголодаться, а значит и обеспечить горячее водоснабжение. Теплоноситель и котел в таком устройстве собраны в одном узле. Если горячая вода не израсходована, теплоноситель циркулирует в отопительном контуре. Как только пользователь открывает кран горячей воды, система переключает вентили так, что теплоноситель направляется во второй контур.Это самый популярный вид газовых котлов, который ставят в большинстве квартир и частных домов.

Мощность нагрева

Чем мощнее котел, тем выше его стоимость. Чтобы не переплачивать лишние деньги и исключить дополнительные расходы в будущем (чем мощнее котел — тем больше потребляет ресурсов), важно рассчитать, какой мощности газовый котел вам нужен. Примерный расчет таков: 10 кв. м. хорошо изолированное помещение (высота потолков до 3 м) должно иметь 1 кВт тепловой мощности котла.Для плохо утепленного помещения к показателю тепловой мощности прибавляется еще 30-50%.

Для коттеджного дома от 50 кв. м. Достаточно приобрести газовый котел мощностью 7 — 12 кВт. Но для дома 200 кв. м. В устройстве уже требуется: 23 — 25 кВт. Большинство современных двухконтурных газовых котлов выпускаются тепловой мощностью 24 кВт.

При выборе мощности котла есть еще один важный момент. Если взять слишком мощный прибор для небольшого помещения (например, котел на 24 кВт для однокомнатной квартиры 40 кв.М.), Котел быстро нагреет теплоноситель и отключится. Как только вода остынет — котел снова запустится. Очень часто будет происходить постоянное включение и отключение, что приведет к ускорению износа и увеличению расхода газа. В свою очередь, котел с меньшей мощностью обеспечит плавное горение, а включение-выключение будет происходить гораздо реже.

Какой компании отдать предпочтение?

Самые качественные и надежные газовые котлы производятся итальянскими, немецкими и южнокорейскими компаниями.Даже с учетом того, что многие компании размещены в КНР, приобретение газового котла популярной марки лучше, чем покупка малоизвестного устройства.

Для облегчения выбора перечислим список лучших производителей газовых котлов:

  • Navien (Южная Корея)
  • Bosch (Германия)
  • Аристон (Италия)
  • Бакси (Италия)
  • Buderus (Германия)
  • Vaillant (Германия)
  • PROTHERM (Словакия)
  • Viessmann (Германия)
  • Китурами (Южная Корея)

Стабилизатор напряжения для газового котла — нужен или нет?

После покупки газового котла желательно установить стабилизатор напряжения.Особенно, если ваша сеть страдает от частых падений напряжения. Дело в том, что в случае выхода котла из-за скачка напряжения обмен по гарантии не состоится. Требование к качеству сети прописано в каждом гарантийном соглашении. Поэтому лучше потратить лишние 3-5 тысяч рублей на устройство мощностью до 1 кВт (а мощный стабилизатор для котла не нужен), чем терять десятки тысяч рублей.

Лучшие недорогие настенные газовые котлы

Основные преимущества настенных газовых котлов — меньшая цена и компактность в размещении.Они более предпочтительны для помещений с ограниченной площадью. Например, для квартиры. Недостатки настенных моделей — меньшая мощность и меньший срок службы, в отличие от напольных.

3 НАВИЕН ДЕЛЮКС 24К

Лучшая эргономика по доступной цене
Страна: Южная Корея
Средняя цена: 29 800 руб.
Рейтинг (2019): 4.5

Газовый котел

Navien Deluxe 24K — это максимальный комфорт при минимальных затратах. Двойной генератор тепловой энергии применяется для последовательного обогрева помещений общей площадью до 240 кв.М и удовлетворение бытовых и хозяйственных нужд в горячей воде с производительностью до 13,8 л / мин при Т 35 ° С. Отличительной особенностью нагревательного устройства в материале первичного теплообменника является нержавеющая сталь. Это несколько снижает КПД агрегата до 90,5%, но увеличивает его долговечность за счет надежности высоколегированной стали.

Комфортное использование установки горячего водоснабжения обеспечивается удобным отображением и наглядностью контрольно-измерительных приборов, адаптированным комнатным контроллером с выносным пультом управления.Легкость, с которой осуществляется оперативное вмешательство в цикличность работы котла, позволяет значительно снизить расход голубого топлива при эксплуатации.

Отмечается стабильная работа электронной схемы в реакции на периодические колебания напряжения в питающей сети, составляющие +/- 30% от 230 В. Функциональная плавность обеспечивается наличием микросхемы защиты SMPS (Switched-Mode Блок питания), дополняющий микропроцессор.Процесс горения в закрытой камере проходит без злонамеренного монтажа и остановки, что положительно сказывается на сроке службы оборудования, исключая поломки.

2 БАКСИ ГЛАВНАЯ 5 24 Факс

Лучшее качество
Страна: Италия
Средняя цена: 37 820 руб.
Рейтинг (2019): 4.5

Газовый котел BAXI MAIN 5 24 F — образец двухконтурного агрегата в линейке биотермических отопительных приборов. Инженерно-техническое решение, объединяющее отопительный контур с подготовкой воды для ГВС в единую гидрогенизацию, значительно снизило стоимость настенного агрегата по сравнению с теплогенераторами с отдельными теплообменниками.При этом существенного снижения производственных показателей не произошло. Мощности котла хватает на обогрев площади 240 кв. М и приготовление 9,8 л / мин горячей воды при Т 35 ° С.

Теплогенератор предназначен для работы на природном и сжиженном газе с широким диапазоном давлений в топливных магистралях. При подключении к магистралям централизованной газификации покрытие составляет от 13 до 20 мбар. Допускается высокий порог давления в 37 мбар при питании от мобильных и стационарных газгольдеров.Этот показатель свидетельствует о высокой надежности топливной аппаратуры котла.

Отзывы покупателей подчеркивают, что востребованными опциями газового агрегата является возможность подключения внешних регуляторов: внутренних регуляторов, недельных программаторов и назначенное сопряжение с контурами низкотемпературного отопления (теплые полы).

Видеообзор

Какой отопительный котел лучше? Таблица достоинств и недостатков четырех типов котлов: газовых конвекционных, газовых конденсационных, твердотопливных и электрических.

Тип котла отопления

плюсы

Минусы

Газовая конвекция

Доступная цена

Простота установки и ремонта

Компактные размеры

Привлекательный дизайн (особенно настенные модели)

КПД (газ — один из самых дешевых энергоресурсов)

Необходимо согласовать установку со службой Газтехнадзора

Нужен дымоход для отвода отработанных газов

При снижении давления газа в системе котел может начать дымиться

Установка автоматизации отслеживания утечек автомобилей

Газовая конденсация

Повышенная экономичность (конвекционный котел экономичнее на 20%)

Высокая эффективность

+ Все преимущества газового конвекционного котла (см. Выше)

Высокая цена

Полная зависимость от электричества

+ Все недостатки газоконвекционного котла (см. Выше )

Твердое топливо

Автономность (возможна установка там, где нет инженерных сетей)

Надежность (длительный срок службы)

Котел экономичный

Экономия (может быть меньше затрат на газ)

Вариативность (по усмотрению пользователя можно использовать уголь, торф, пеллеты, дрова и т. Д.))

Техническое обслуживание (дешевые модели могут давать копоть, копоть). Требует частой очистки

Требуется дополнительная площадка для хранения источника топлива.

Низкий КПД

Иногда требуется установка принудительной тяги для выхода продуктов сгорания.

Электрический

Простая установка

Экологическая безопасность

Тихая работа

Установка дымохода не требуется (нет продуктов сгорания)

Полная автономия

Высокая технологичность

Высокий КПД (до 98%)

Самый дорогой вид отопления (потребляет много электроэнергии)

Требуется качественная электропроводка (в старых домах могут возникнуть проблемы с установкой)

1 Vaillant Turbotec Pro VUW 242 / 5-3

Высокая эффективность при максимальной надежности
Страна: Германия
Средняя цена: 53 700 руб.
Рейтинг (2019): 4.5

Лидирует не самый дешевый в категории, а самый надежный и эффективный газовый котел Vaillant Turbotec Pro VUW 242 / 5-3. Мастерство немецких производителей не знает границ: за более чем десять лет выпуска эта модель слышала преимущественно хвалебные отзывы, касающиеся различных аспектов устройства конструкции и эксплуатации.

Двухконтурный котел можно использовать не только как водонагреватель: при подключении к нему источника холодной воды он не менее блестяще справляется с функциями котла.Максимальная температура контура ГВС 65 градусов по Цельсию — для домашнего использования это более чем оптимальный показатель. Мощности 24 кВт хватит на обогрев жилых помещений до 240 квадратных метров. В этом режиме Vaillant Turbotec Pro VUW 242 / 5-3 показывает самый высокий КПД КПД — около 91%. Также стоит отметить наличие шести уровней защиты, электронного управления с возможностью модуляции пламени, а также шестилитрового (в общем стандарте) расширительного бачка.

Основные недостатки модели сказываются на чисто маркетинговой стороне компании-производителя.Стоимость обслуживания котлов Vaillant очень высока, а затраты на приобретение фирменных деталей и их последующий монтаж (примерно 50 на 50) пострадают. Благо в том, что серьезные поломки агрегатов случаются крайне редко.

Лучшие газовые котлы с наружной установкой из бюджетной категории

Напольные газовые котлы считаются более надежными и долговечными. Они дороже настенных моделей, но победили по мощности и могут сделать комнаты от 200 квадратных метров.м. Для установки напольных котлов рекомендуется использовать отдельное помещение (котельную).

3 Protherm Wolf 16 КСО

Лучшая автоматизация. Развитая сервисная сеть
Страна: Словакия.
Средняя цена: 21 200 руб.
Рейтинг (2019): 4.5

Энергонезависимый «Халолор», представленный словацкой компанией «Протерм», имеет удивительно миниатюрные размеры. Имея всего 39 см в ширину, почти 75 см в высоту и 46 см в глубину, он легко устанавливается в любом небольшом помещении.В серии Volk 2 модификации, различающиеся только тепловой мощностью 12,5 и 16 кВт, достаточной для отопления частного дома площадью от 30 до 150 квадратных метров. м.

О качестве изготовления во многом говорит тот факт, что основная производственная площадка Protherm находится на заводе Vaillant, известного на весь мир немецкого производителя газовых котлов. Наружные блоки изготавливаются толщиной 3 мм, снабжены терморегуляторами и аварийными регуляторами, стабилизатором тяги, а также устройством измельчения газа SIT (Италия).Конструкция проста в установке и эксплуатации, поэтому не вызывает нареканий со стороны пользователя. Правда, нужно учитывать, что гарантия на агрегат 2 года при условии установки сертифицированным специалистом.

2 АТОН АТМО 30E

Самый мощный газовый котел (30 кВт)
Страна Украина
Средняя цена: 27 800 руб.
Рейтинг (2019): 4.0

Мощный односоединительный котел украинского производства, в котором есть все необходимое для обеспечения стабильного отопления помещений площадью до 300 квадратных метров.Собственно, главная задача Aton ATMO 30E — это прежде всего тишина — отсутствие второго контура нагрева воды позволило украинским мастерам уделить больше внимания и средств для улучшения и регулировки функции нагрева.

Для нормальной работы котлу требуется 3,3 кубометра газа в час. Это довольно много (особенно для бюджетной модели), однако практически вся энергия от сжигания природного топлива (КПД агрегата 90%) уходит в энергию тепловую, что в совокупности с 30 кВт дает мощность на столь обширную отапливаемую территорию.

В целом в модели чувствуется образец принципа экономии: конструктор выполнил практически все «цивилизованные» функции, оставив котлу только самое необходимое — термометр, газорегулятор и термостат защиты от перегрева. Такой шаг привел к заметному повышению уровня надежности, поскольку меньшее количество компонентов приводит к меньшему количеству возможных (элементарных) отказов. В целом Aton ATMO 30E — идеальный котел для большого загородного дома, не обремененный дополнительными функциями и необходимостью работать как котел.

1 Lemax Premium-25B

Самая большая площадь обогрева по доступной цене
Страна Россия
Средняя цена: 27 360 руб.
Рейтинг (2019): 4.5

Lemax Premium-25B — недорогой напольный газовый конвекционный газовый котел. Производится в Таганроге. Способен эффектно проклясть дом площадью до 250 квадратных метров. м. с КПД 90%. Невысокая цена устройства обусловлена ​​стальной конструкцией теплообменника. Такой материал больше подвержен коррозии, чем медные и чугунные теплообменники.Однако разработчик предусмотрел специальное теплоизоляционное покрытие с ингибиторами, которое должно значительно снизить коррозию теплообменника.

Котел оборудован всем необходимым для безопасной работы системы: датчиком перегрева теплообменника, градусником, газовым регулятором. Есть дополнение к машине — зажигание осуществляется автоматически. Это говорит о более высокой надежности и экономичности по сравнению с приборами на пьезодвигателе. Номинальное давление природного газа составляет 13 мбар, то есть котел будет работать на полную мощность даже при низких показателях давления в газовой сети (что для России не редкость).Это лучший показатель в нашем обзоре бюджетных напольных котлов.

Стоит отметить, что котел Лемакс предназначен для открытой системы отопления, поэтому при его покупке в доме должен быть дымоход для вывода продуктов сгорания.

Большинство отзывов пользователей говорят о «несчастьях» лемков и почти бесшумной работе. Это экономичный и безотказный котел по доступной цене, с гарантией производителя 3 года. Одно из лучших предложений в бюджетном сегменте.

Верхние газовые котлы для установки вне помещений: цена — качество

Вот самые оптимальные значения цены и качества напольных газовых котлов. Самые популярные агрегаты среди покупателей.

3 Будерус Логано G124 WS-32

Повышенная эффективность. Большой ассортимент дополнительного оборудования
Страна: Германия
Средняя цена: 102000 руб.
Рейтинг (2019): 4.5

В линейке Logano 4 типоразмера (от 20 до 32 кВт) низкотемпературные котлы, которые по сравнению с высокотемпературными считаются более выгодными и безопасными.К тому же низкие температуры в системе отопления создают максимально комфортные условия для человека, устраняя при этом сильные перепады температур в квартире или частном коттедже. Агрегат можно интегрировать в систему отопления с теплыми полами, а если теплопотери дома слишком велики, можно дополнить его радиаторами.

Дополнительной экономии тепла способствует особая конструкция чугунного теплообменника и теплоизоляция толщиной 80 мм.Чтобы покупатели могли индивидуально пожаловаться на отопительный прибор, компания предлагает обширный выбор дополнительных деталей и узлов, надо сказать очень дорого. Например, систему контроля дымовых газов AW 50.2-Kombi предлагают купить почти на 9,5 тысячи рублей, а за напольный бак водонагревателя Logalux SU придется отдать не менее 50 тысяч рублей. Тем не менее, потребители довольны экономичностью, простотой управления и долговечностью модели и рекомендуют ее к покупке.

2 Navien GA 23KN

Стабильность и безопасность эксплуатации. Гарантия 3 года
Страна: Южная Корея
Средняя цена: 34000 руб.
Рейтинг (2019): 5.0

В прошлом году ООО «Навьен Рус» было удостоено награды «Компания года» в номинации «Лучший поставщик инженерного оборудования». Через месяц на трехдневной конференции состоялась продажа в России миллионного навесного котла. Кроме того, бренд набрал 46,6% голосов за последние 4 года и неоднократно подтверждал звание «Марка №1 »в категории« Котлы для отопления ». Что примечательного в его продукции, что есть не только словом, но и кошелек?

В первую очередь покупателей привлекает вполне приемлемая цена на агрегат, один внешний вид которой говорит о непревзойденном качестве, характерном для южнокорейской техники. Не разочаровались и после ознакомления с техническими характеристиками, в частности, наличием 2-го контура, закрытой камеры сгорания и электронной системы управления с пультом дистанционного управления в комплекте.Несмотря на «заморское» происхождение, модель полностью адаптирована к российским условиям эксплуатации и рассчитана на работу с минимальным давлением газа и подачи воды — 4 мбар и 0,1 бар соответственно.

1 BAXI SLIM 2.300 FI

Лучшая функциональность и качество
Страна: Италия
Средняя цена: 131838 руб.
Рейтинг (2019): 5.0

Если вы ищете качественный и современный газовый котел от проверенного производителя, то BAXI SLIM 2.300 FI — один из лучших вариантов.Это самое дорогое устройство в нашем обзоре, с ценником около 2000 долларов, что вполне приемлемо для тех, кто не любит экономить на качестве.

Двухлетний «БАКСИ» способен отводить коттедж площадью до 300 квадратных метров. м. с показателем КПД 90%. Может работать в закрытой системе отопления за счет встроенного циркуляционного насоса. Встроенный расширительный бак будет поддерживать оптимальное давление в системе отопления, забирая избыток при нагреве и воспламеняя потери при прохождении охладителя.BAXI SLIM 2.300 FI — один из лучших котлов для функционирования теплого пола.

Материал первичного теплообменника здесь лучший — чугун. Как известно, чугун устойчив к коррозии, прочен и надежен. Из дополнительных функций стоит отметить воздухоотводчик, предохранительный клапан и защиту от блокировки насоса.

BAXI SLIM 2.300 Fi — один из самых продаваемых напольных газовых котлов среднего и высшего ценового сегмента.

Лучшие настенные газовые котлы конденсационного принципа работы

При работе газового котла образуется конденсат, который можно использовать для выработки тепловой энергии.Что происходит в котлах конденсационного принципа работы, где дополнительная энергия из конденсата вырабатывается с помощью специального теплообменника (экономайзера). Это, несомненно, увеличивает эффективность устройства.

Установка конденсационного котла экономит до 20% стоимости оплаты газа. Таким образом, КПД обычного конвекционного котла составляет в среднем 92%, тогда как конденсационный котел способен работать с КПД 109%. Правда, покупка конденсационной модели конвекционной обойдется намного дороже и, возможно, такое решение будет оправдано при обогреве достаточных площадей.

3 BAXI POWER HT 1.450

Оптимальные показатели мощности и безопасности
Страна: Италия
Средняя цена: 147 000 руб.
Рейтинг (2019): 4.7

Отличительными характеристиками модели являются высокая мощность 45 кВт, КПД 107,5% и возможность 100% экономии энергии при снижении входного давления до 5 мбар. В приборе реализованы все современные методы защиты, включая защиту от замерзания, перегрева, а также систему газового контроля и автодиагностики.Встроенный микропроцессор постоянно следит за состоянием датчиков и в случае возникновения нештатных ситуаций (например, падение давления воды, перегрев или отключение подачи газа) автоматически отключает котел. Также стоит отметить наличие автостраховки, дефлектора и возможности подключения теплого пола.

BAXI POWER HT 1.450 — один из самых надежных напольных котлов премиум-класса. К очевидным недостаткам устройства можно отнести только высокую цену.

2 BAXI DUO-TEC COMPACT 1,24

Цена выгодная. Минимальный расход сжиженного газа
Страна: Италия
Средняя цена: 52 500 руб.
Рейтинг (2019): 4.7

BAXI DUO-TEC COMPACT 1.24 — один из самых доступных газовых котлов конденсационного типа. Несмотря на невысокую цену, мощность устройства составляет 24 кВт при КПД 105,7%. Это отличная модель для установки в загородном коттедже или коттедже, так как котел может работать на сжиженном газе с минимальным расходом 1.92 кг / ч. При желании Baxi Duo-Tec Compact 1.24 можно подключить к системе теплого пола. Встроенный расширительный бачок позволит компенсировать расширение теплоносителя. Серия DUO-TEC Compact отличается простой установкой, простотой эксплуатации и возможностью адаптации к качеству газа. Работа с коэффициентом модуляции мощности 1: 7.

Жалко, что котел одноконтактный и может использоваться только для системы отопления.

1 PROTHERM Lynx Конденсация

Сочетание высокой мощности и компактности.Автоматическое управление
Страна: Словакия.
Средняя цена: 57 000 руб.
Рейтинг (2019): 4.8

В Европе традиционные котлы практически не используются — их поставляли конденсационные установки типа Protherm «Lynx». Модели этой линейки выпускаются с 2002 года и до сих пор остаются востребованными на рынке. Причин популярности довольно много: тут и ценовая доступность — навесные конденсационные котлы с аналогичными характеристиками от конкурентов стоят дороже 1.5 раз, да и комплектация богатая, и это еще актуальный дизайн.

Система принудительного удаления продуктов сгорания позволяет монтировать устройство в помещении при отсутствии дымохода. Расход топлива 3,2 куб. м. / час и дает экономию около 20-30% по сравнению с конвекционным аппаратом. Благодаря двум предустановленным режимам и системе автоматического управления с электронным дисплеем отрегулируйте желаемую температуру в частном доме. Дополнительно разработчики предусмотрели возможность подключения внешнего контроллера.Пользователи не жалуются на поломки, что позволяет судить о высокой надежности «рыси».

Лучшие двухдверные котлы

Выбирая двухконтурный котел, как и одноконтурный, требуется особое внимание уделять мощности. Если жители дома планируют часто принимать ванну, минимальная мощность оборудования должна быть не менее 18 кВт, если в приоритете душевая кабина, то допускается установка менее мощного агрегата от 10 кВт. Еще перед покупкой желательно проверить, не застрял ли производитель на циркуляционном насосе, предохранительном клапане, мембранном расширительном баке и фурнитуре в комплекте.

3 BOSCH GAZ 6000 W WBN 6000-18 C

Запатентованная конструкция теплообменника. Тихий шум
Страна: Германия (производство Россия)
Средняя цена: 29 100 руб.
Рейтинг (2019): 4.5

На приготовление горячей воды обычно уходит много времени. Если вы не хотите мириться с такими неудобствами, присмотритесь к котлу Bosch Gaz 6000 W WBN 6000-18 C. Пластинчатый теплообменник спроектирован таким образом, что нагрев воды производился за секунды. Наличие двух отдельных теплообменников делает котел более производительным (30 ° — 8.6 л / мин, 50 ° — 5,1 л / мин) и не требовательное качество воды.

Среди других достоинств отопительного оборудования следует отметить минимальный шум — шум котла Многие пользователи сравнивают с шумом компьютера или холодильника. Эффективность — еще одна фишка Bosha. Предлагается обеспечить включение режима «Эко», который предусматривает нагрев воды только при его выборе. Если требуется максимально гибкая автоматическая настройка, можно подключить к встроенной автоматике внешние регуляторы, что позволит управлять системой удаленно.

2 ARISTON CARES X 15 FF NG

Тонкая настройка температуры. Продуманная система безопасности
Страна: Италия
Средняя цена: 35 500 руб.
Рейтинг (2019): 4.7

Серия Ariston Cares — это самые компактные газовые котлы в традиционном исполнении и с молдингом. 15-киловатник предназначен для установки в системах отопления небольших частных домов, коттеджей и квартир, в ограниченном пространстве которых очень удачны его габариты — 400х700х319 мм.И очень кстати, что регулировка агрегата позволяет задавать температуру отопительного контура с точностью до 1 °, тем самым обеспечивая идеальный микроклимат в небольшом помещении.

Конструкция собрана по модульному принципу, благодаря чему количество резьбовых соединений — точек возможных протечек — стало минимальным. Встроенные системы защиты, такие как контроль газа, режим предотвращения замерзания, предохранительный клапан, отвечают за бесперебойную работу и повышают безопасность устройства.При этом производитель предоставляет все необходимые опции для комфортной работы — большой электронный дисплей, автоматическую рубашку, индикацию состояния и возможность подключения внешнего управления. Безусловно, данный агрегат достойный места в нашем рейтинге!

1 Rinnai RB-207RMF

Лучшие цифровые технологии. 18 японских патентов
Страна: Япония
Средняя цена: 52 800 руб.
Рейтинг (2019): 4.9

Японцы не зря удивляются техноценам — даже на газовом газовом котле Rinnai RB-207RM им удалось запустить самую современную электронику.Это делает его уникальным, прежде всего, алгоритм автоматического поддержания оптимального соотношения газовоздушной смеси в рабочей камере. Процесс контролируется «мозгом» с сенсорными датчиками. Таким образом достигается беспрецедентно широкий диапазон выходной мощности — от 17 до 100% и, как следствие, снижение расхода газа и увеличение срока службы первичного теплообменника.

Управлять моделью можно с консоли модификации «Стандарт» (входит в базовую комплектацию), Deluxe или Wi-Fi.С его помощью можно запрограммировать индивидуальный режим отопления и горячего водоснабжения, который будет поддерживаться автоматически в зависимости от показателей датчиков снаружи и внутри здания. Изменения в настройках дублируются голосовым навигатором. За безопасность отвечают 2 микропроцессора, управляющие и регулирующие работу друг друга. Это не котел, а космическая ракета, не иначе!

Двухконтурные газовые котлы получили достаточно широкое распространение. Они функциональны, надежны, но несколько сложны по своему внутреннему устройству.Поэтому их выбор часто осложняется тем, что потребители не могут найти достаточно надежную модель. В связи с этим мы решили составить для вас рейтинг двухдверных газовых котлов, чтобы вы могли сделать правильный выбор.

В списке лидеров значатся следующие бренды:

  • Vaillant;
  • PROTHERM;
  • Immergas;
  • Baxi;
  • Buderus;
  • Bosch.

Котлы от Baxi.

В рейтинге двухконтурных газовых котлов по надежности представлены модели от Linek Slim, Luna и Nuvola.Отзывы об остальных правилах не самые положительные, поэтому в наш обзор они не вошли. Типичный представитель продукции BAXI — двухконтурная стенка Luna-3 240i. Агрегат имеет мощность 24 кВт, производительность контура ГВС от 9,8 до 13,7 л / мин . Первичный теплообменник сделан из меди, это уже большой плюс. Котел адаптирован к российским условиям работы и имеет хороший запас надежности.

Еще один замечательный котел — Baxi Nuvola-3 Comfort 240 Fi.Агрегат отличается высоким КПД, который достигает 93,9%. Его тепловая мощность 24,2 кВт, первичный теплообменник медный. Контур горячей воды можно приготовить до 14 л / мин. Есть возможность подключать теплые полы, причем в конструкции котла присутствует бойлер — отличная модель, достойная пополнения рейтинга двухконтурных газовых котлов.

Техника от Protherm

В нашем рейтинге настенных газовых двухконтурных котлов по надежности просочилось оборудование торговой марки Protherm.Модель Cheetah 23 MOV имеет мощность 23,3 кВт и производительность контура ГВС 11 л / мин — мало, но для одной точки водопровода вполне достаточно. КПД представленного образца 90,3%, с можно работать с теплыми полами . Устройство оснащено обвязкой и многочисленными системами автоматизации.

Серия газовых двухконтурных котлов Пантера имеет хорошее качество и резервы надежности. Представленные в нем образцы достойны включения в рейтинг.Выбор покупателей показывает, что наиболее популярными являются агрегаты 25 и 30 кВт. Оборудование отличается высоким КПД, достигающим 92,8%. Есть модификации с открытой и закрытой камерами сгорания. Производительность контуров горячего водоснабжения достигает 14 л / мин.

Оборудование Vaillant.

Рейтинг двухконтурных газовых котлов по надежности не мог быть введен без котлов от Vaillant. Они отличаются хорошими техническими характеристиками и доступной ценой.Типичный представитель — котел с длинным названием Vaillant ATMOTEC Pro VUW 240 / 5-3 мощностью 24 кВт. Агрегат наделен открытой камерой сгорания, встроенной обвязкой и электронным управлением с возможностью подключения внешних узлов управления.

Не менее надежен настенный двухконтурный газовый котел Vaillant Ecotec Plus VUW IV 246. Попавшее в наш рейтинг устройство относится к категории конденсационного оборудования. Тепловая мощность составляет 20 кВт, а КПД достигает 98%.Как заявляет производитель, это оборудование позволяет сэкономить не менее 10% газового отопления. Камера сгорания здесь закрытая, в конструкции присутствует конструкция.

Двухконтурные газовые котлы от Vaillant становятся все более популярными, что обеспечило их попадание в наш рейтинг. Они отличаются высоким уровнем надежности и устойчивостью к поломкам.

Модели от Immergas.

Представленная торговая марка не самая известная на отечественном рынке, но включает в себя множество довольно удачных моделей.Типичным представителем нашего рейтинга стал двухконтурный газовый конвекционный котел IMmergas Nike Star 24 3, мощность которого составляет 23,6 кВт. Оборудование наделено открытой камерой сгорания, отличается экономичностью и хорошим КПД. Не оспаривался только контур ГВС — он способен поставить максимум 11,1 л / мин.

В рейтинг газовых котлов dual-kinning по надежности вошел еще один агрегат — immergas EOLO STAR 24 3. Перед нами одна из наиболее востребованных моделей с КПД, достигающим 93.4%. Аппарат турбокомпрессорный, для работы потребуется коаксиальный дымоход. Конструкция содержит циркуляционный насос и расширительный бак на 6 литров. Максимальная производительность по горячей воде — 11,1 л / мин.

Устройства Bosch

В рейтинг настенных газовых двухконтурных котлов вошли модели от всемирно известной компании Bosch. В целом его продукция имеет разный рейтинг, так как имеет солидный запас надежности. Один из востребованных и любимых покупателей образцов — BOSCH GAZ 6000 W WBN 6000-24 C.Преимущества агрегата:

  • Доступная стоимость;
  • Теплообменник медный;
  • Практически полный отказ;
  • Простое управление.

Мощность агрегата из нашего рейтинга 24 кВт, температура теплоносителя в контуре отопления не выше +82 градуса. Камера горения — закрытого типа. Этот двухконтурный газовый котел адаптирован к бытовым условиям эксплуатации и выдерживает перепады питающего напряжения, давление газа и воды в водопроводе.

Из маломощных образцов можно выделить Bosch Gaz 6000 W WBN 6000-18 C, который аналогичен описанной выше модели, но меньшей мощности — она ​​составляет 18 кВт.

Газовый двухконтурный конденсационный котел BOSCH CONDENS 3000 W ZWB 28-3 C относится к разряду надежного и экономичного отопительного оборудования. Мощность агрегата 21,8 кВт, он может прогреть теплоноситель до температуры +90 градусов. Можно подключить теплые полы и дополнительные панели управления. Еще одно преимущество — достойный дизайн — здесь мы видим строгий корпус с замаскированной панелью управления.

Котлы Buderus.

Рейтинг газовых двухконтурных котлов продолжают модели от немецкой марки Buderus. Лидером здесь является устройство Buderus Logamax U072-24k. Его мощность 24 кВт, площадь обогрева может достигать 250 кв. М. КПД неплохой — максимальная отметка 92%. Температура в контуре ГВС достигает +60 градусов, но производительность довольно низкая — от 6,8 до 11,4 л / мин . Котел укомплектован штатным пультом управления, но для большего удобства к нему должен быть подключен комнатный термостат.

Представленная техника получила отличные отзывы покупателей благодаря четкости управления, бесшумной работе и экономии газа.

Из маломощных моделей следует отметить двухконтурный газовый котел Buderus Logamax U072-12k, попавший в наш рейтинг благодаря своей надежности. Он аналогичен вышеупомянутому устройству, но ориентирован на обогрев домов до 120 квадратных метров. Здесь мы найдем закрытую камеру сгорания, отдельные теплообменники (первичный из прочной и прочной меди), а также простое и интуитивно понятное управление.

Результат

В наш рейтинг самых надежных двухкилтовых котлов могли войти многие другие модели. Приличные устройства есть у брендов ARISTON, NAVIEN, WOLF и даже у отечественных брендов. Но рекомендуем обращать внимание только на самых известных производителей — они выпускают более надежную технику, что очень важно при строительстве системы отопления дома. Если у известных производителей есть неудачные модели, то у малоизвестных компаний еще больше.

Однако бывают и исключения — иногда котлы, которые не попали в рейтинг, отработали много лет, а известные агрегаты, на выбор которых осталось 2-3 недели, буквально поднимают пользователей многочисленными поломками.

Видео

Сегодня газовые отопительные котлы очень популярны во всем мире. Такое оборудование достаточно прочное и безопасное. Чтобы помочь выбрать оптимальный вариант отопительного оборудования, был составлен рейтинг газовых котлов, которые пользовались особой популярностью в Европе и у наших соотечественников за первое полугодие этого года.

Пятерка лидеров по производству газового отопительного оборудования

Абсолютное большинство отопительного газового оборудования представлено на отечественном рынке климатической техники европейскими производителями, а также некоторыми представителями Азиатско-Тихоокеанского экономического сообщества.Среди самых популярных в нашей стране производителей газовых котлов выделяются из Германии, Италии, Чехии, Словакии и Южной Кореи.

Первую строчку рейтинга популярности делят между собой немецкие газовые котлы, выпускаемые концерном «Vaillant Group» и Wolf. Немецкий бренд Buderus делит второе место среди самых востребованных производителей, на третьем месте — немецкий холдинг Viessmann, словацкий концерн Protherm и итальянская компания BAXI.

Сравнение технических характеристик и функциональности этих компаний провести довольно сложно, так как они во многом похожи друг на друга.

Обзор продукции ведущих торговых марок

Начать обзор стоит с газовых котлов, занявших первое место в рейтинге популярности не только у наших соотечественников, но и у европейских потребителей. Это продукция таких немецких гигантов, как Vaillant Group и Wolf.

Котельное оборудование от компании Vaillant Group

Vaillant Group — признанный лидер в производстве отопительных газовых котлов. На отечественном рынке Vaillant Group представлена ​​практически всеми возможными модификациями отопительного оборудования:

  1. Линия настенных котлов. Серия ATMO TEC с открытой топливной камерой, серия TURBO TEC с закрытой камерой сгорания топлива.
  2. Линия напольных загрузочных групп. Серия Iro Vit оснащена электронной системой безопасности и самодиагностики, серия AVTO VIT — полностью автоматизированными устройствами.


Одноконтурные котлоагрегаты обозначаются буквенным индексом ВУ. Особенностью этих отопительных приборов есть практически все модели циркуляционных насосов.

Двухконтурные отопительные установки обозначаются буквенным индексом VUW. Кроме того, котлы этой марки выпускаются как в стандартном (Pro), так и в модернизированном (PLUS) исполнении. Номинальная мощность бутаггеров Vaillant варьируется в зависимости от модели от 12 до 36 кВт.

Отопительное оборудование от Wolf

Продукция компании не имеет сертификатов, подтверждающих ее экологичность и безопасность.На отечественном рынке представлены отопительные котлы марки:

.


  1. Линия наружных отопительных агрегатов. Серия FNG может работать как на природном, так и на сжиженном газе, серия ЧК отличается эксклюзивным дизайном.
  2. Линия настенных котлов. Серия CGG — двухконтурные котлы, могут быть как с открытой, так и с закрытой топливной камерой, серия CGU — одноконтурные с простым управлением.
  3. Конденсационные котлы линейка МГК.

Котлы для индивидуального отопления от компании Viessmann

Модельный ряд отопительных приборов концерна VIESSMANN представлен линейкой Vitopend, в которую входят приборы напольной и настенной конструкции, с закрытой и открытой топливной камерой.Производительность агрегатов варьируется в зависимости от модели и может составлять:


  • для настенных котлов от 10,5 до 31 кВт;
  • для напольной установки до 140 кВт.

Основная особенность устройств этого производителя в том, что бойлер не отключает теплообменник во время потребления горячей воды, а просто увеличивает производительность.

Отопительное оборудование Buderus

Продукция этого немецкого производителя прославилась среди наших соотечественников своей компактностью и особенностями дизайна.


Линия настенных устройств представлена ​​серией двухконтурных котлов Logamax и конденсационного оборудования Logamax Plus. Серия Logano входит в линейку котлов для теплого пола, которая стала хитом продаж в первом полугодии этого года.

Продукты PROTHERM

Газовые котлы этого производителя широко представлены в России и занимают прочные позиции на рынках Восточной Европы. К наиболее популярным моделям можно отнести:

  • линейка настенных двухконтурных отопительных котлов серии Pantera, которая идеально подходит для отопления и горячего водоснабжения небольших частных домов, коттеджей и индивидуальных квартир;
  • серия Cheetah, которая отличается идеальным соотношением цены и качества;
  • Модификация
  • рысь — настенный прибор для индивидуального отопления;
  • моделей котлов «леопард», адаптированных для работы в газовых магистралях с малыми показателями давления;
  • Линия
  • котлов напольных несет, которые отличаются неприхотливостью, высокой производительностью и простотой управления.

Котельное оборудование «BAXI»

Обзор отопительных приборов итальянской компании BAXI можно начать с линейки настенных приборов:


  • Серия Main Four представлена ​​двумя двухконтурными моделями мощностью 24 кВт с открытой и закрытой камерой сгорания;
  • в линейке Fourtech 6 моделей, среди которых 4 одинарные и всего две двухконтурные модели с различными вариантами топочной камеры, мощностью от 14 до 24 кВт;
  • Модификация
  • ecofour отличается от Fourtech только комплектующими, количество моделей, исполнение и мощность идентичны;
  • серия котлов LUNA 3 COMFORT насчитывает 6 моделей, в том числе равное количество одно- и двухконтурных котлов с различными типами камеры сгорания, мощностью от 24 до 31 кВт;
  • серия Luna 3 Comfort Air представлена ​​двумя турбинными котлами мощностью 24 — 31 кВт;
  • серия LUNA 3 AVANT отличается от предыдущих моделей наличием дополнительного конденсационного теплообменника, мощностью от 24 до 31 кВт;
  • SLIM — линейка напольных одноконтурных котлов с открытой камерой сгорания, представленная 11 моделями мощностью от 15 до 116 кВт.

Лучший газовый котел

Сравнение газового котельного оборудования проводилось по таким характеристикам: исполнение (настенное, наружное), функциональность (количество контуров), камера сгорания газа (открытая, закрытая), расход газа, м3 / час, средняя стоимость.

В номинации лучший котел наружного отопления получил большее количество голосов Baxi Slim 2300Fi. Двухконтурный, с закрытой тележкой. Мощность устройства 29,7 кВт при расходе газа 3.49м3 / ч. Средняя стоимость 44 тыс. Руб.


Достоинства устройства: встроенный резервуар для горячей воды, электронная индикация и пьезодвигатель, многоуровневая система безопасности и самодиагностики.

Главный недостаток устройства — высокая стоимость.

Пальма первенства в номинации «Лучший отопительный котел настенного исполнения» получил Baxi Luna 3 Comfort 240 Fi. Это двухконтурный аппарат с закрытой камерой нагрева, мощностью 25 кВт.Расход газа с такой производительностью составляет 2,84 м3 / час. Стоимость 25 тысяч рублей.


Основные преимущества: Полная адаптация к особенностям бытового газоснабжения, возможность программирования на 7 дней, наличие системы диагностики и многоуровневой защиты, наличие авторизованных сервисных центров.

Недостатки устройства: Сравнительно высокая стоимость и чувствительность электроники к перепадам сетевого напряжения.

Самый экономичный газовый двухконтурный настенный котел.Какой настенный газовый котел самый экономичный? Чем отличаются энергонезависимые котлы

от обычных

Выбор котла для системы отопления — важная и ответственная процедура, определяющая микроклимат дома на ближайшие годы.

Ошибки в этом случае недопустимы, но у большинства пользователей недостаточно знаний по этой теме.

Необходимо четко понимать особенности конструкции газовых котлов, чтобы уметь определять наиболее удачные параметры и набор функций.

Продавцы-консультанты часто пытаются продавать устаревшие товары и предоставлять искаженную информацию, поэтому полезно иметь некоторую информацию о наиболее важных аспектах.

Рассмотрим одну из самых эффективных и популярных групп отопительных газовых котлов — напольные модели

.

Основная функция любого котла — нагрев теплоносителя (ОВ) для отопительного контура. Им обладают все модели, независимо от того, какими дополнительными функциями они обладают. .

Есть агрегаты, предназначенные только для приготовления теплоносителя.Это одноконтурные котлы, которые выполняют единственную, главную задачу. Кроме того, существуют двухконтурные котлы, способные одновременно готовить горячую воду для бытовых нужд и одновременно нагревать теплоноситель.

Оборудованы дополнительным теплообменником, в котором используется часть избыточной тепловой энергии теплоносителя.

Эти агрегаты называются двухконтурными. Они позволяют получить максимальный набор функций, но имеют некоторые ограничения по производительности по контуру ГВС.

Нагрев происходит в проточном режиме, поэтому пока невозможно достичь однородной и стабильной температуры.

ПРИМЕЧАНИЕ!

Одноконтурные котлы можно подключать к внешним накопительным котлам. Это потребует определенных затрат, но в результате дает возможность получить стабильное и даже горячее водоснабжение.


Преимущества и недостатки

К преимуществам напольных котлов можно отнести :

  • отсутствие ограничений по мощности агрегата;
  • прочность, надежность всех узлов и деталей;
  • простота установки;
  • стабильность работы, возможность поддерживать заданный режим независимо от внешних условий;
  • отсутствие лишних дополнений;
  • мощных моделей могут каскадировать до 4-х блоков, образуя высокопроизводительные тепловые блоки.

Рассмотрены недостатки перекрытий :

  • большой вес, размер;
  • необходимость отдельного помещения;
  • для атмосферных моделей требуется подключение к общедомовой дымовой трубе

Помимо отдельного помещения, для напольных котлов необходимо предусмотреть возможность подключения к вертикальному дымоходу или отвода горизонтальной трубы через стену.

Конвекция или конденсация?

Традиционный метод теплопередачи газового котла — нагрев теплоносителя в проточном режиме.Он проходит через теплообменник, а газовая горелка нагревает жидкость в соответствии с заданным режимом работы.

Этот тип котла называется конвекционным. Сравнительно недавно появилась новая конструкция агрегатов — конденсационная. В нем использовался предварительный нагрев теплоносителя за счет тепла, выделяемого при конденсации выделяемого дыма.

Температура жидкости повышается незначительно, но этого достаточно, чтобы можно было снизить режим нагрева основного теплообменника.

Результат положительный. :

  • расход топлива снижен;
  • продлен срок службы котла.

При правильно организованной работе агрегата экономия топлива достигает 20%. Однако есть некоторые специфические условия, резко ограничивающие сферу применения конденсационных котлов.

Причина в том, что процесс конденсации может происходить только тогда, когда температура стенок конденсационной камеры выше температуры обратки. Это возможно только в системах теплого пола или радиаторных контурах с низкой степенью нагрева.

Предполагается, что работа первой очереди возможна только при разнице снаружи и внутри дома не более 20 °. Для России такое соотношение просто невыполнимо. Если конденсация невозможна, котел работает как обычная конвекционная модель.

Учитывая почти двукратную разницу в ценах, стоит рассматривать возможность такой дорогой покупки с сомнительной эффективностью.

В чем разница между энергонезависимыми и обычными котлами?

Обычным (летучим) котлам нужен источник питания, без которого они не смогут работать. Турбовентилятор, циркуляционный насос, электронная плата управления должны обеспечивать качественную и стабильную мощность.

Особенно капризны платы управления, которые при изменении текущих параметров сразу выходят из строя. Производители заявляют о способности выдерживать сильные колебания напряжения, но на практике этого не наблюдается.

В то же время энергозависимые блоки обладают рядом дополнительных функций — ими можно управлять дистанционно, интегрировать в систему умного дома, программировать на некоторое время.

Энергонезависимые котлы не имеют всех этих дополнений. Работают они исключительно с помощью механических узлов и деталей, как обычная газовая плита.

Конструкция таких агрегатов лишена всех лишних узлов, функциональна, а значит, очень надежна. К тому же владельцы энергонезависимых котлов в случае внезапного отключения электроэнергии не останутся без отопления.

Ветхость и перегруженность сетей — типичное явление для отдаленных деревень, поэтому использование автономных систем отопления очень ценно для многих пользователей.

Виды материалов теплообменника — что выбрать?

Теплообменник является основным агрегатом газового котла. В нем нагревается теплоноситель, поэтому большое значение имеют параметры и конструкция этого агрегата.

Для производства :

  • нержавеющая сталь .Это бюджетный вариант, хотя параметры стальных теплообменников дают вполне эффективный результат. Обычно такие узлы устанавливаются на недорогие котлы средней мощности;
  • медная трубка (катушка) . Такой вариант используется на дорогих моделях газовых котлов. Медь имеет высокий коэффициент теплопередачи, поэтому эффект от использования таких теплообменников очень высок;
  • чугун. Устойчив к механическим и термическим нагрузкам. Для изготовления теплообменников используется пластиковый металл серого цвета, устойчивый к перепадам или разным значениям температуры жидкости в отдельных точках.Массивные узлы помогают уравновесить степень нагрева и смягчить резкие перепады температур.

Медные теплообменники считаются наиболее предпочтительными, но и стальные, и чугунные агрегаты полностью работоспособны и могут обеспечить качественный нагрев вытяжки.

Типы котлов по типу дымоудаления и что лучше?

Возможны два варианта отвода продуктов сгорания :

  • атмосферный. Это традиционный способ удаления дымовых газов с использованием естественной тяги печи.Техника хорошо изучена, но отличается нестабильностью и сильной зависимостью от внешних условий. Чаще всего используется на энергонезависимых моделях;
  • с ТРДД . Камера сгорания таких котлов изолирована от внешней атмосферы, поэтому процесс горения и отвод дыма обеспечивает вентилятор турбокомпрессора. Он подает свежий воздух, поддерживает пламя и вытесняет дым в дымоход специальной конструкции (коаксиальный).

Турбированные котлы считаются более удобными конструкциями для использования в жилых помещениях — нет запаха дыма, кислород не выгорает, агрегат полностью безопасен.

Однако такие котлы необходимо подключать к электросети.

Выбор охлаждающей жидкости

Обычно используются две опции :

  • вода. Специалисты рекомендуют заливать дистиллированную воду, если это позволяет объем системы. Этот метод позволяет избежать образования известковых отложений, но не защищает трубы от промерзания зимой;
  • этиленгликоль (антифриз) . Это жидкость, которая не замерзает при прекращении циркуляции.Он содержит набор антикоррозионных присадок, не образует накипи, не оказывает разрушающего действия на полимеры, резину, пластик.

Для систем, которые часто необходимо сливать, вода является лучшим и наиболее экономичным выбором. Использование антифриза рекомендуется для отопительных контуров, эксплуатация которых происходит в сложных условиях.

Виды способов розжига котла и какой метод самый оптимальный?

Есть три варианта зажигания.:

  • электронный. Горелка зажигается нажатием кнопки с помощью специального устройства. Эта опция присутствует на всех моделях летучих котлов;
  • пьезоэлектрический. Принцип работы такой системы аналогичен всем пьезоэлектрическим устройствам — для появления искры необходимо надавить на специальный кристалл. Применяется на энергонезависимых котлах. Многие пользователи считают этот тип зажигания неудобным;
  • инструкция. Пламя зажигается обычной зажженной спичкой (факелом). Для розжига у вас должен быть запас таких удлиненных деревянных палочек.

Большинство пользователей единодушно предпочитают электронный тип зажигания, но на энергонезависимых устройствах это невозможно. Вы должны привыкнуть к использованию пьезоэлемента или поджечь горелку горящей горелкой.

Типы по типу камеры сгорания

Есть два типа камер сгорания:

  • атмосферный (открытый) .Они работают по традиционному принципу — воздух забирается непосредственно из окружающей атмосферы, а дым удаляется за счет естественной тяги. Для работы таких котлов необходимы соответствующие условия, поэтому они не слишком востребованы. Однако атмосферные агрегаты могут работать в энергонезависимом режиме;
  • с турбонаддувом (закрыто) . Полностью герметичная конструкция требует подачи воздуха, что осуществляется при помощи ТРДД. Этот метод позволяет регулировать режим горения и выход продуктов сгорания.Считается самым удобным и безопасным.

Выбор камеры сгорания определяется конструкцией котла — все энергонезависимые модели атмосферные, а зависимые агрегаты могут быть как открытыми, так и закрытыми.

Предпочтительны устройства с турбонаддувом.

Рейтинг

ТОП-10 напольных газовых котлов

Рассмотрим особенности некоторых самых популярных моделей напольных газовых котлов:

Protherm Wolf 16 КСО

Компания из Словакии производит широкий ассортимент газовых котлов.Модель Wolf 16 KSO — одноконтурный котел мощностью 16 кВт. Он успешно способен отапливать дом площадью 160 квадратных метров. м .

Двухходовой теплообменник котла из нержавеющей стали.

основные параметры :

  • КПД — 92%;
  • температура охлаждающей жидкости — 30-80 °;
  • расход газа — 2,1 м3 / час;
  • габариты — 390х745х460 мм;
  • вес — 46,5 кг.

Все серии котлов Protherm названы в честь различных животных.По их внешнему виду можно определить, относится ли данная модель к определенной группе оборудования.

Лемакс Премиум 12,5

Напольный одноконтурный газовый котел российского производства. Обладая мощностью 12,5 кВт, он способен отапливать помещения площадью до 125 квадратных метров. м

Основные характеристики :

  • КПД — 90%;
  • расход газа — 1,5 м3 / час;
  • габариты — 416х744х491 мм;
  • вес — 55 кг.

Энергонезависимые блоки могут повысить надежность и снять беспокойство о безопасности отопления зимой.

Лемакс Премиум 20

Русский котел теплого пола. Мощность агрегата составляет 20 кВт, что удобно для домовладельцев площадью до 200 кв.м.

Энергонезависимый котел со стальным теплообменником имеет следующие параметры :

  • КПД — 90%;
  • температура охлаждающей жидкости — 90 °;
  • давление в системе — до 3 Бар;
  • расход газа — 2.4 м3 / час;
  • габариты — 556х961х470 мм;
  • вес — 78 кг.

Одноконтурные энергонезависимые модели имеют максимально простую конструкцию, что повышает надежность и стабильность их работы.

BAXI SLIM 1.230 IN

Итальянские инженеры разработали качественную и производительную модель напольного газового котла мощностью 22,1 кВт. Это позволяет агрегату обогреть площадь до 220 кв. м .

  • КПД — 90,2%;
  • температура охлаждающей жидкости — до 85 °;
  • давление в системе — до 3 Бар;
  • расход газа — 2,59 м3 / час;
  • габариты — 350х850х600 мм;
  • вес — 103 кг.

Котлы BAXI относятся к группе элитного отопительного оборудования и являются одним из лидеров европейской теплотехники.

Лемакс Премиум 25N

Еще один представитель бытовой отопительной техники Таганрогского производства.Это одноконтурный энергонезависимый газовый котел, предназначенный для напольного монтажа.

Его параметры:

  • КПД — 90%;
  • температура охлаждающей жидкости — 90 °;
  • давление в системе — до 3 Бар;
  • расход газа — 3 м3 / час;
  • габариты — 470х961х556 мм;
  • вес — 83 кг.

Гарантия на котлы Lemax составляет 36 месяцев, что в полтора раза увеличивает техническую поддержку производителя и позволяет пользователю получить специализированный ремонт или обслуживание агрегатов.

Сибирь 11

Продукция ростовской компании «Ростовгазоаппарат». Мощность этого наружного энергонезависимого агрегата составляет до 11,6 кВт , что позволяет отапливать дом площадью до 120 квадратных метров. м

Все управление механическое, отключение электричества на отопительной системе никак не отразится.

Параметры котла :

  • КПД — 90%;
  • температура охлаждающей жидкости — 90 °;
  • давление в системе — до 3 Бар;
  • расход газа — 1 шт.18 м3 / час;
  • габариты — 280х850х560 мм;
  • вес — 52 кг.

В арсенале компании представлены одно- и двухконтурные модели котлов этой серии.

MORA-TOP SA 20

Чешские напольные котлы с чугунным теплообменником обеспечивают высокую надежность и стабильность отопления дома. Модель MORA-TOP SA 20 имеет мощность 15 кВт и предназначена для работы в помещениях площадью до 150 квадратных метров. м

Характеристики котла :

  • КПД — 92%;
  • температура охлаждающей жидкости — 85 °;
  • давление в системе — до 3 Бар;
  • расход газа — 1 шт.6 м3 / час;
  • габариты — 365х845х525 мм;
  • вес — 99 кг.

Конструкция теплообменника секционная, состоит из 3-х отсеков. Котел энергонезависимый, но оборудован двумя типами труб — для естественной и принудительной циркуляции .

Лемакс Премиум 10

Напольный энергонезависимый газовый котел мощностью 10 кВт. Есть возможность отапливать дом до 100 кв.м .

  • КПД — 90%;
  • температура охлаждающей жидкости — 90 °;
  • давление в системе — до 1 Бар;
  • расход газа — 1 шт.2м3 / час;
  • габариты — 330х748х499 мм;
  • вес — 48 кг.

Котел одноконтурный, все управление работает по механическому принципу.

Лемакс Премиум 16

Напольный газовый котел предназначен для обслуживания системы отопления частного дома до 160 кв. м

Его мощность 16 кВт, остальные параметры:

  • КПД — 90%;
  • температура охлаждающей жидкости — 90 °;
  • давление в системе — до 3 Бар;
  • расход газа — 1 шт.9 м3 / ч;
  • габариты — 416х744х491 мм;
  • вес — 55 кг.

Эта модель является одной из самых популярных на рынке, так как ее мощность оптимальна для большинства частных домов.

Лемакс Клевер 30

Котел напольный одноконтурный газовый. Его мощность 30 кВт, что позволяет отапливать 300 кв. м. полезной площади. Агрегат энергонезависимый, имеет электронное управление и комплексную систему защиты.

Характеристики:

  • КПД — 90%;
  • температура охлаждающей жидкости — 90 °;
  • давление в системе — до 2 бар;
  • расход газа — 1 шт.75 м3 / час;
  • габариты — 470х961х556 мм;
  • вес — 85 кг.

Мощность агрегата избыточна для одного жилого дома, поэтому часто владельцы приобретают такие котлы и используются для работы в 2-х системах.

Отзывы клиентов

Учитывайте мнения пользователей:

((отзывовВсего)) /5 Рейтинг владельцев ( 3 голосов)

Ваше мнение

Отопление частных домов газом — самое экономичное в нашей стране.Поэтому одним из основных элементов системы отопления является газовый котел. Оптимальный вариант отопления жилья общей площадью 80-900 кв. м будет установка уличного источника тепла. На рынке потребителям предлагаются модели разных отечественных и зарубежных производителей. Они отличаются не только ценой, но и важными техническими параметрами.

  • По функциональному назначению все газовые котлы можно разделить на одноконтурные и двухконтурные. Первые используются исключительно для отопления помещений.Модели с двумя контурами могут не только отдавать тепло системе отопления, но и нагреть воду для кухни и ванной комнаты. Несмотря на ряд преимуществ двухконтурных котлов, специалисты не рекомендуют устанавливать их в домах, где санузлы и кухни удалены от котельной.
  • Газовые котлы различаются по способу управления. Механические модели проще обслуживать и ремонтировать, а электронное управление позволяет добиться максимального комфорта при полном невмешательстве в работу жильцов дома.
  • Конструктивно различают конденсационные и конвекционные котлы. В конвекционных моделях теплоноситель нагревается исключительно за счет тепла, выделяемого при сгорании газа. При этой классической схеме выработки тепловой энергии происходят большие потери. Значительно больший КПД имеют современные конденсационные котлы. Помимо энергии от сгорания газа, они выделяют тепло из водяного пара, который выделяется при сгорании. Водяной пар конденсируется в дополнительном теплообменнике, что позволяет экономить до 20% углеводородного сырья.

Предлагаем Вашему вниманию подборку лучших газовых котлов напольного типа, основанную на технических характеристиках, стоимости, отзывах покупателей и мнениях экспертов.

Лучшие газовые котлы для отопления до 100-150 кв. м

В идеале показатель мощности агрегата должен определяться на основании тепловизионной диагностики, но на практике он рассчитывается по среднему значению, исходя из расчета 1-1,5 кВт на квадратный метр. Выбирать газовый котел с завышенными параметрами не стоит — низкий уровень нагрузки приводит к снижению КПД и повышенному износу механических деталей.В эту категорию входит оборудование, подходящее для использования на небольших площадях, до 100–150 квадратных метров. м., жилые и нежилые дома.

3 ATON Атмо 10ЕВМ

Лучший выбор для жителей поселков. Самые компактные размеры
Страна Украина
Средняя цена: 17 600 руб.
Рейтинг (2019): 4.2

В страны СНГ газ подается под более низким давлением, чем в Европе, к тому же часто случаются аварии из-за высокой степени износа магистрали. При критическом падении давления зарубежное оборудование, рассчитанное на показатель 20 мбар, начинает работать на треть своих возможностей или полностью останавливается.Поэтому жители небольших населенных пунктов, где эта проблема наиболее актуальна, предпочитают покупать недорогие котлы, адаптированные к местным условиям газоснабжения. К ним относится ATON Atmo 10ЕВМ, готовый обогреть дом заявленной мощностью даже на 13 мбар.

Что немаловажно, устройство не требует подключения к электросети и работает в условиях естественной циркуляции теплоносителя в контуре за счет разницы плотностей холодной и горячей воды. Модель 10ЕВМ двухконтурная и обеспечивает постоянный нагрев воды до 45 °, что делает ее пригодной для санитарных целей.Агрегат относится к эконом-классу, поэтому из элементов безопасности и комфорта в нем предусмотрены только энергонезависимый датчик газа, датчик тяги и встроенный градусник. Также он отличается небольшими габаритами (760x380x385 мм), экономичностью (расход топлива 1,2 м 3 / час) и привлекательным внешним видом.

2 Лемакс Премиум 10

Минимальный расход топлива. Итальянские компоненты
Страна Россия
Средняя цена: 16 500 руб.
Рейтинг (2019): 4.5

Компания «Леман Таганрог» более 20 лет занимается напольными газовыми котлами, а с марта 2018 года запустила еще один завод по производству радиаторов отопления. Его продукция привлекала внимание потребителей доступной ценой и экономичностью. Так, одноконтурный агрегат серии «Премиум» тепловой мощностью 10 кВт потребляет в среднем 0,6 м 3 / ч топлива, что примерно на 30–50% лучше, чем у аналогов. Однако отзывы о первых изделиях были очень сдержанными, многие жаловались на некачественную автоматику и газогорелочные агрегаты (ГГУ).

В конструкции газовых котлов Lemax современного типа используются комплектующие европейского производства — ГГУ от известного итальянского концерна SIT и микропламенная горелка Polidoro. Такое же оборудование устанавливают популярные зарубежные производители, например, Ariston. После реконструкции мнение заказчика сразу улучшилось, так как за небольшие деньги ему предложили энергонезависимый и экономичный прибор с автоподжигом, защитой от перегрева, продувки и сажеобразования, а также с гарантией 3 года и 14 -летний срок службы.

1 Китурами СТСГ 13 ГАЗ

Высокий уровень безопасности. Самый удобный в использовании
Страна: Южная Корея
Средняя цена: 41 000 руб.
Рейтинг (2019): 5.0

Все газовые котлы линейки СТСГ считаются лучшими по надежности и безопасности, и 13-я, младшая модель не исключение. Максимальная площадь, на которой он может обеспечить эффективное отопление, по документам составляет 150 кв. М., Однако специалисты рекомендуют оставить запас прочности 10–20%.Корпус из нержавеющей стали, сваренный по специальной технологии «Китурами», рассчитан на длительную (не менее 10 лет) работу во влажном океаническом климате. Двухконтурный аппарат оборудован отдельными теплообменниками и способен нагревать воду в контуре ГВС до 80 °, а теплоносителя до 85.

Агрегат с автоматическим управлением, в комплект входит выносной термостат, который можно установить как рядом, так и в любом помещении, например, в детской. Соответственно, котел можно настроить на один из двух режимов с считыванием температуры либо теплоносителя, либо воздуха в помещении.Среди других функций, позволяющих установить оптимальный режим работы на день или неделю без вмешательства человека — «Отложенный старт», «Защита от замерзания», «Интервалы» и т. Д. Расширенная функция самодиагностики обеспечивает безопасную работу. , а закрытая камера сгорания и принудительная тяга позволяют установить газовый котел в помещении без дорогостоящего дымоходного оборудования вертикального типа.

Лучшие газовые котлы для отопления до 200-300 кв. м

С увеличением отапливаемого помещения проблема экономии газового топлива становится все острее.Чтобы обеспечить низкие затраты на отопление, при выборе котла нужно обращать внимание не только на мощность, но и на его КПД. У некоторых моделей из этого рейтинга (работают по принципу конденсации) он превышает 100%. Такие данные получены по отечественным стандартам расчета, а по европейской методике их реальный КПД составляет примерно 95%. Соответственно, чтобы получить представление о реальном КПД простых газовых котлов напольного типа, расчетное значение КПД следует уменьшить на 12–15%.

5 Теплодар Куппер ОК 20

Возможность работы на нескольких видах топлива. Встроенный обогреватель
Страна Россия
Средняя цена: 23 400 руб.
Рейтинг (2019): 4.2

Многие российские населенные пункты ждут газопровода, и единственной альтернативой отопления, доступной его жителям на какое-то время, является установка системы отопления на основе твердотопливного котла. Компания «Теплодар» разработала универсальную конструкцию — модель «Куппер ОК 20», способную работать как на древесине, пеллетах и ​​угле, так и на природном газе.Перевести агрегат с одного вида топлива на другой можно с помощью опциональных горелок «Теплодар». Таким образом, один и тот же котел допустимо использовать в качестве основного источника тепла на твердом топливе или в качестве резервного в районах с ненадежным газоснабжением.

В базовый комплект входит блок из 3-х ТЭНов мощностью 2 кВт. Отапливать дом ими на постоянной основе невозможно, их задача — поддерживать теплоноситель на случай полного выгорания топлива или в аварийной ситуации.Еще одна особенность устройства — возможность переустановки внешнего управления и емкостного гидравлического делителя. Эти элементы отлично уравновешивают систему отопления, улучшают управляемость до уровня однотопливных котлов и продлевают срок службы, но при этом увеличивают стоимость котельного оборудования более чем в 2 раза.

4 Protherm Bear 40 KLOM

Самый популярный газовый котел
Страна: Словакия
Средняя цена: 60 ​​350 руб.
Рейтинг (2019): 4.5

Самым популярным уличным газовым котлом на сегодняшний день является словацкий представитель Protherm Bear 40 KLOM. Это одноконтурная модель конвекционного типа. Его тепловая мощность достигает 35 кВт при КПД 90%. Одной из причин высокой популярности стала возможность использования сжиженного газа. Устройство оснащено такими современными опциями, как защита от замерзания и перегрева, самодиагностика, постоянный контроль процесса горения, модуляция пламени.

Потребители хвалят надежность, удобство в эксплуатации, компактность и долговечность устройства.При всех этих качествах умного котла он остается самым доступным для отечественного потребителя.

3 Baxi SLIM 2.300 i

Лучший газовый котел со встроенным котлом
Страна: Италия
Средняя цена: 107 500 руб.
Рейтинг (2019): 4.7

Итальянский газовый котел Baxi SLIM 2.300 i имеет встроенный бойлер емкостью 50 литров. Благодаря такой конструкции в доме всегда будет достаточный запас горячей воды. В систему безопасности входит закрытая камера сгорания, защита от перегрева и замерзания, от блокировки насоса, есть датчик тяги.Котел также может работать на сжиженном газе. Дополнительно он может быть оснащен таймером и дистанционным управлением. Двухконтурный конвекционный котел адаптирован к российским условиям.

Потребители отмечают универсальность котла, его экономичность, простоту монтажа, возможность работы на сжиженном газе. Главный минус — дороговизна.

2 De Dietrich DTG X 23 N

Оптимальная рентабельность. Чугунный теплообменник
Страна: Франция
Средняя цена: 76 000 руб.
Рейтинг (2019): 4.8

Старейшему бренду в Европе De Dietrich 334 года. За это время он превратился в индустриальную империю по производству автомобильного, железнодорожного и отопительного оборудования. Газовые котлы этой марки всегда ассоциируются у потребителей надежностью, неприхотливостью в эксплуатации, а также минимальными энергозатратами: для отопления дома площадью 200 кв. м. модели DTG X 23 N потребуется всего 2,7 м 3 / час природного газа и около 2,0 — сжиженного.К другим преимуществам можно отнести простоту конструкции, низкий уровень шума при работе и простое обслуживание.

Теплообменник изготовлен из высококачественного эвтектического чугуна (компания известна как мировой металлургический производитель), имеет оптимальную конфигурацию ребер теплообмена, благодаря чему отличается высоким КПД и коррозионной стойкостью. Благодаря пластичности стенок теплообменника нет необходимости контролировать температуру в обратном контуре, и котел можно использовать для отопления с теплым полом.В целях безопасности предусмотрен датчик тяги и система защиты от перегрева, а из элементов комфорта есть автомат розжига и индикатор питания.

1 Vaillant ecoVIT VKK INT 366

Лучшая эффективность
Страна: Германия
Средняя цена: 144 500 руб.
Рейтинг (2019): 4.9

Газовый котел из Германии Vaillant ecoVIT VKK INT 366 отличается высочайшим КПД, который составляет 109%! При этом устройство вырабатывает 34 кВт энергии, что позволяет отапливать дом площадью до 340 квадратных метров.м. Максимального результата от сжигания газа немецкие специалисты добились за счет применения модулирующей горелки, контроля пламени, сохранения скрытой теплоты конденсации, мультисенсорной системы контроля, информационно-аналитического центра, электронного розжига и др.

Потребители высоко оценили такие качества данного одноконтурного котла, как функциональность, надежность, стильный внешний вид. Стоит отметить, что электроника очень чувствительна к скачкам напряжения. Поэтому в доме необходимо дополнительно установить стабилизатор напряжения.

Лучшие газовые котлы большой мощности

В многоквартирных домах, гостиницах и больших (от 400 до 600 кв. М.) Коттеджах, когда возникает необходимость обогрева не только помещения, но и бассейна, спортзала, зимнего сада и других теплоемких объектов Наиболее рационально установить систему отопления на базе нескольких одноконтурных или двухконтурных газовых котлов мощностью не менее 50-60 кВт. Особое внимание при выборе следует уделить диапазону автоматических настроек, возможностям систем управления и своевременной настройке режима работы.

4 Leberg Eco Line FBS 60G

Оригинальный теплообменник. Отличная производительность и безопасность
Страна: Норвегия (производство Россия)
Средняя цена: 46 900 руб.
Рейтинг (2019): 4.3

Теплообменник газового котла серии Eco Line от норвежской компании Leberg имеет оригинальную запатентованную конструкцию. Изготовлен из холоднокатаной стали толщиной 3,5 мм. Над камерой сгорания, окруженной водяной рубашкой, в шахматном порядке под углом расположены трубы диаметром 40 мм для циркуляции теплоносителя.Для повышения энергоэффективности теплообменник заключен в 2 теплоизоляционных слоя из минеральной ваты и теплоотражающей фольги. Таким образом, была обеспечена эффективность 90% и высокий уровень эксплуатационной безопасности.

Одноконтурный прибор — самый простой и самый недорогой из всей линейки мощных бытовых агрегатов, при этом он укомплектован компонентами, испытанными на протяжении многих лет: горелками Polidoro или Bray, автоматикой Sit, встроенным термометром Imit. Регулировку и поддержание заданных параметров обеспечивает встроенный терморегулятор, управляемый поворотной рукояткой.Конструкция энергонезависимая и востребована в регионах с проблемным электроснабжением. Расход магистрального газа сравнительно небольшой (6 м 3 / час), при необходимости можно перевести газовый котел на работу на сжиженном топливе.

3 Navien GST-60KN

Лучшая система дымоудаления. Встроенная защита от замерзания и перенапряжения
Страна: Южная Корея
Средняя цена: 92 000 руб.
Рейтинг (2019): 4.8

Напольные котлы этой марки двухконтурные и способны обеспечить достаточный объем (от 20 до 34 л / мин., В зависимости от температуры) горячей воды, в том числе при отсутствии необходимости в отоплении. Агрегат полностью адаптирован к российским условиям эксплуатации:

  • поддерживает стабильную работу при давлении на входе 4 мбар газа и 0,3 бар воды;
  • защищен от скачков напряжения в пределах ± 30% от встроенного чипа;
  • предотвращает замерзание системы за счет автоматического включения горелки и запуска циркуляционного насоса;
  • оснащен вентилятором и позволяет удалять дым как в дымоходе, так и через стену.

Вы можете установить комфортный режим обогрева с помощью прилагаемого пульта дистанционного управления со встроенным датчиком температуры и ЖК-экраном. Это особенно удобно, когда котельная находится в подвале дома. За правильной работой следит система автодиагностики, которая в случае критических показаний датчиков блокирует работу котла и выводит на дисплей код ошибки. Широкий функционал, качественные комплектующие, отличные технические характеристики, шикарный дизайн и международная сертификация — не случайно оборудование Navien считается одним из лучших.

2 Будерус Логано G234-60

Конденсационный принцип действия. Срок службы более 20 лет
Страна: Германия (производство Южная Корея)
Средняя цена: 144 000 руб.
Рейтинг (2019): 4.8

Основными качествами напольного газового котла Buderus Logano G234-60 являются стабильность и экономичность. Они получают дополнительную энергию в процессе принудительной конденсации водяного пара, образующегося при горении, и снижают потребление энергии до 30%.Значительную экономию дает также полностью автоматический режим работы с электроподжигом, не требующий дополнительного расхода газа, термоизоляция толщиной 80 мм, сводящая к минимуму тепловые потери, и плавная регулировка температуры котловой воды.

Для удовлетворения всех потребностей возможно дополнительное расширение конфигурации с помощью систем автоматического управления Logamatic и резервуаров для хранения воды Logalux. Никаких дополнительных мер по снижению шума не требуется.Не стоит беспокоиться о выбросе вредных веществ — устройство отмечено экологическим знаком Blue Angel, присвоенным Федеральным министерством окружающей среды Германии. Подводя итог, сложно найти напольный котел, более совершенный и функциональный, чем Будерус.

1 ACV HeatMaster 70 TC

Самый многофункциональный
Страна: Бельгия
Средняя цена: 740000 руб.
Рейтинг (2019): 4.9

Бельгийский котел ACV HeatMaster 70 TC, имеющий максимальную комплектацию, имеет самую высокую стоимость.Этот двухконтурный конденсаторный агрегат мощностью 68 кВт имеет самый высокий КПД (109%). Благодаря максимальному поглощению тепла в режимах отопления и горячего водоснабжения модель признана экспертами лучшей в мире. При создании газового котла производитель внедрил ряд новаторских подходов. Это технология «бак в баке», модуляционная горелка с предварительным смешиванием и погодозависимая автоматическая система безопасности.

Те владельцы частных домов, которые могли себе позволить установить такой котел, отмечают невероятный КПД, отсутствие шума при горении, высокую производительность и полную безопасность.

Основная задача газового котла — выработать достаточно тепла для отопления дома , а если конструкция двухконтурная — то на ГВС (ГВС).

Но, выбирая котел, внимательный хозяин дома обязательно увидит, много ли потребляет агрегат энергии и топлива.

Однако расход энергии — не единственное, что характеризует экономичность.

Какие параметры влияют на КПД газовых котлов

Важную роль в КПД газовых котлов при этом играют:

  • тип котла;
  • использованные материалы;
  • условия труда.

Устройства могут быть энергозависимыми или автономными.

К первый В большинстве случаев системы включают закрытую камеру сгорания с принудительным сбросом и удалением воздуха, так как в них задействованы элементы, требующие питания.

Благодаря компактным размерам среди устройств с закрытой камерой сгорания много настенных газовых котлов.

К автономным приборам относятся открытого типа , для которых достаточно правильно организованной вентиляции в помещении.Они более экономичны по сравнению с первыми , хотя имеют более сложное устройство и большие габариты, поэтому часто выполняются в варианте на открытом воздухе .

С точки зрения конструкции самого газового котла, его эффективность может быть обусловлена ​​использованием материалов . Например, теплообменники изготавливаются из меди, чугуна или нержавеющей стали.

Наибольшая теплоотдача наблюдается у медных и чугунных теплообменников , что позволяет расходовать меньше топлива.Помимо материалов, затраты зависят от технологии устройства.

Например, есть конденсационных котлов , в которых дополнительное тепло образует пар. Они стоят дороже обычных конвекционных, но затрачивают меньше ресурсов на выработку тепла.

Отдельного внимания заслуживают условия эксплуатации газовых котлов . Если дом не подготовлен к работе отопительных приборов, если не рассчитать объем горячего водоснабжения, стоимость котла может значительно вырасти, а само оборудование выйдет из строя быстрее.

Важно! Для повышения КПД котла необходимо снизить теплопотери в доме. Щели в дверных и оконных проемах, а также под кровлей, через которые уходит тепло, следует герметично закрыть.

Пол или стена

После подготовки помещения к установке отопительного оборудования необходимо определиться с , выбрав его категорию. Есть котлы газовые настенные и напольные. Здесь мы поговорим о настенных моделях, как наиболее универсальных с точки зрения удобства монтажа.

Рейтинг наиболее экономичных моделей на природном или сжиженном газе

Oasis bm 16

Котел газового конвекционного типа китайского производства может только закрыть рейтинг экономичности, т. — 16 кВт Этого достаточно для обогрева дома площадью более 150 кв.м и потребует его тщательной подготовки в виде заделки зазоров в дверных, оконных проемах и под крышей.

Фото 1. Котел газовый настенный модель ВМ 16, теплообменник битермический медный, производитель — «Оазис», Китай.

В модели установлены: битермический теплообменник , закрытая камера сгорания, регулятор температуры охлаждающей жидкости. Oasis BM 16 работает как на природном, так и на сжиженном газе. Производительность контура ГВС при 25 ° C составляет 8 литров в минуту. КПД 90% . Для экономии расхода топлива и достижения комфортной температуры к котлу подключается термостат.

Navien Deluxe 24K

Эта машина конвекционного типа произведена в Южной Корее. Он монтируется на стене и рассчитан на на две цепи.

Хотя соотношение мощности газового котла 150 Вт на входе и 24,00 кВт на выходе ставит его на шестое место и стоит отметить его надежность.

В модели газового котла используются теплообменники из нержавеющей стали, устойчивые к механическим воздействиям.

Устройство имеет закрытую камеру сгорания, предполагающую установку коаксиального дымохода. КПД агрегата 90,5%. Газовый котел Navien Deluxe 24K способен обеспечить отопление на площади более 200 квадратных метров и производительность ГВС 9,9 л за минуты при 35 ° С.

Максимальный расход природного газа для работы агрегата составляет 2,58 куб. м., и сжиженный — 2,15 кг в час. Существенно увеличить экономию затрат на отопление позволяет использование терморегулятора.

Вас также будет интересовать:

Bosch Gaz 6000 W WBN 6000 24 C

Настенный газовый котел с двумя конвекционными контурами производства Германии.

Bosch Gaz 6000 W WBN 6000 24 C потребляет 150 Вт и дает максимум 24 кВт , что обеспечивает ему пятое место в рейтинге.

Этой мощности газового котла хватит для обогрева территории площадью 200 плюс кв.

Преимуществами модели по производительности являются медный первичный теплообменник и закрытая камера сгорания с коаксиальным дымоходом.Благодаря им в доме всегда есть не только тепло, но и горячая вода, производительность которой равна 11,4 литра в минуту при 30 ° С. КПД устройства 93,2%.

При температуре 35 ° C расход природного газа равен 2,8 куб.м в час , а сжиженного — 2 кг в час . Термостат можно подключить к газовому котлу для увеличения экономии расхода газа.

Leberg Flamme 24 ASD

Газовый котел на два контура настенные крепления конвекционного типа от норвежского производителя обеспечивают эффективность 92.3%. Установка потребляет 120 Вт и производит 24,00 кВт.

Занять четвертое место по КПД, эффективному битермическому теплообменнику и возможности непрерывного регулирования мощности в зависимости от температуры воздуха на площади более 200 кв.м

Аппарат имеет закрытую камеру сгорания , что предполагает использование коаксиального дымохода. Производительность ГВС при температуре 30 ° C — 10 л / мин. Потребление природного газа не более 2.37 куб.м. в час, а сжиженного — 2,09 кг в час. Подключение термостата увеличивает КПД газового отопительного котла.

Mora Top Meteor PK24KT

Чешский агрегат относится к конвекционному типу, имеет два контура и крепится на стене. При соотношении потребляемой мощности — 110 Вт, — и выходного дня — 24,00 кВт — Mora Top Meteor PK24KT занимает третье место по рентабельности.

Модель позволяет обеспечить теплом и горячей водой помещение площадью более 200 кв.м .

В котле используется закрытая камера сгорания, коаксиальный дымоход и медный теплообменник. КПД агрегата достигает 90%.

При показателе температуры при 30 ° C 11,2 литра в минуту

При использовании агрегата 2,67 куб. природного газа в час. Подключение термостата к газовому котлу позволяет сделать температуру в доме максимально комфортной и повысить экономию топлива.

Надежный Ariston Clas 24 FF

Итальянский газовый настенный конвекционный котел имеет два контура: для отопления и горячего водоснабжения.Его выходная мощность составляет 25,80 кВт, при потребляемой мощности 120,0 Вт Это соотношение показателей — не единственное, что отличает данную модель от ряда других.

Фото 2. Котел газовый модель Clas B 24 FF конвекционный, с турбонаддувом, производитель — «Ariston», Италия.

У нее ощутимая производительность по ГВС: при 35 ° C — 15,7 л / мин . Агрегат оборудован закрытой камерой сгорания, в которой используется коаксиальный дымоход.В качестве основного источника используется медный теплообменник. Расход природного газа составляет 2,86 куб. М, сжиженного газа — 2,13 кг в час. КПД устройства — 93,8%

Bosch gaz 4000 W ZWA 24 2 A

Двухконтурный настенный конвекционный газовый котел немецкой марки имеет наименьшее энергопотребление 90 Вт В данном случае мощность 24,00 кВт. Устройство имеет закрытую камеру сгорания, в которой используется коаксиальный дымоход.

Эффективная передача тепла обеспечивается битермическим теплообменником. Полученной мощности хватит на обогрев площади более 200 квадратных метров. м

Модель Bosch gaz 4000 W ZWA 24 2 A отличается высоким КПД 96% . При температуре при температуре 30 ° C в канале горячей воды достигает 11,4 литра в минуту .

Расход природного газа в котле составляет 2,92 куб. М в час , а сжиженного — 1.93 кг в час. С помощью прибора можно эффективно экономить газ и электроэнергию за счет плавного регулирования мощности, а также подключив термостат.

Полезное видео

Посмотрите видео, в котором объясняется, как работают конструкции действительно экономичных газовых котлов.

Как повысить эффективность отопления частного дома

Благодаря широкому выбору агрегатов выбрать подходящий для конкретных условий прибор несложно.При этом дополнительно снизить затраты на эксплуатацию котла можно, если утеплить помещение , снизив в нем теплопотери, выбрать прибор с учетом периодичности его включения (круглый год или только в холодную погоду. ) и правильно рассчитать характеристики устройства.

Здесь имеем в виду необходимость прибавить к показателям выходной мощности газового котла 20% , так как не рекомендуется эксплуатировать его на максимальной мощности.То есть на отопление 100 кв. Помещение оптимальным выбором будет агрегат 120 кВт. При таком продуманном подходе ваша собственная рассудительность наряду с выбором качественных товаров обеспечит не только максимальный комфорт, но и минимальные затраты.

Оцените статью:

Средняя оценка: 5 из 5.
ОЦЕНКА: 2 читателя.

При установке системы отопления в доме хозяев отталкивает ряд факторов. Это и наличие коммуникаций, и цена на источник тепла, и климатические условия региона, и безопасность эксплуатации и т. Д.При этом важно помнить о рентабельности, чтобы не бросать деньги в трубу в холодное время года. Следует отметить, что даже самый экономичный котел не спасет хозяев, если дом плохо утеплен и система отопления неграмотная. При выборе отопительного прибора цена котла часто становится главным фактором. Но сиюминутные выгоды могут обернуться серьезными расходами на газ или электричество. Газовые и электрические котлы способны обеспечить современный дом теплом и горячей водой в автономном режиме.Как выбрать самый экономичный вариант?

  • В населенных пунктах, где есть газопровод, экономически целесообразно приобретать газовые котлы. На первом этапе покупки и подключения домовладельцам придется столкнуться с серьезными вложениями. Сам котел обойдется в кругленькую сумму, но большую часть времени, нервов и денег придется потратить на проектирование и подведение газопровода к дому. Дополнительные средства потребуются на создание эффективной вентиляции, организацию пространства в котельной в соответствии с нормативными документами.Частыми непрошенными гостями будут газовики и пожарные. Но тогда при обогреве дома в отопительный сезон в будущем можно будет очень сильно сэкономить.
  • Не везде возле дома проходит газопровод. В этом случае придется выбирать альтернативные источники тепла. Один из самых простых и безопасных способов обогреть дом — использовать электрические котлы. Поскольку электричество доступно в большинстве населенных пунктов, домовладельцу нужно будет только подобрать устройство оптимальной мощности и эффективности.

При расчетах следует использовать простую формулу. Считается, что отопление 10 кв. Для домов высотой 3 м требуется 1 кВт энергии. Поэтому для загородных домов до 100 кв. м. Подойдет электрокотел максимальной мощностью 10 кВт. Лучше иметь небольшой запас в несколько киловатт, но не стоит слишком увлекаться. Из-за частого включения и выключения котла не только увеличится нагрузка на ТЭНы, но и увеличится потребление энергии.Чтобы ориентировочно рассчитать, сколько будет стоить отопление электричеством, следует определить среднесуточный режим работы котла. Для этого мощность устройства умножается на количество часов непрерывной работы и делится на 2. Эта цифра умножается на 30 дней, а затем на количество месяцев отопительного сезона. Осталось узнать тариф на электроэнергию и умножить на полученное потребление. Процент погрешности зависит от капризов погоды, но обычно не превышает 20% от расчетного значения.

В нашем обзоре представлены самые экономичные газовые и электрические котлы. Рейтинг составлен на основе анализа технических характеристик и с учетом отзывов соотечественников.

Самые экономичные газовые котлы

Газовые котлы

широко используются в системах отопления частных домов, магазинов, автомастерских и др. Они позволяют отапливать большие площади, обеспечивая людей горячей водой.

5 Лемакс Премиум 10

Лучший одноконтурный котел
Страна Россия
Средняя цена: 16 510 руб.
Рейтинг (2019): 4.0

Бытовые газовые котлы успешно конкурируют на отечественном рынке за счет доступной цены и экономичности. Яркий пример — модель Lemax Premium-10. Этот одноконтурный прибор предназначен для отопления домов площадью до 100 кв. м. Производителю удалось добиться высокого КПД (90%), что позволило снизить расход природного газа до 0,6 куб. м в час. Использование качественной стали с антикоррозийным термостойким покрытием позволило снизить стоимость устройства.

Отличительной особенностью котла является его энергонезависимость от сети, что дает еще одну статью экономии. Итальянская газовая горелка помогает оптимизировать работу котла. Отечественный потребитель отмечает такие преимущества «Премиум-10», как доступность, экономичность, компактность, безопасность и надежность. Чтобы прибор не вышел из строя морозной зимой, необходимо вовремя проводить техническое обслуживание.

4 Buderus Logamax U072-24

Медный теплообменник.Простота эксплуатации и обслуживания
Страна: Германия (производство Турция)
Средняя цена: 28 800 руб.
Рейтинг (2019): 4.2

Традиционные котлы не так экономичны, как конденсационные, но гораздо более доступны по цене. И если устройство было разработано немецкими инженерами Buderus и Bosch, то в его эффективности сомневаться не приходится. Благодаря компактным размерам 40x30x70 см, закрытой камере сгорания и минимальному уровню шума (38 дБА) агрегат можно установить прямо на кухне, при этом он может обогреть площадь от 70 до 240 квадратных метров.м

Теплообменник в У072-24 выполнен из меди. При одинаковых показателях мощности с чугунными и стальными моделями котлы из меди считаются более экономичными, так как обеспечивают ускоренную передачу теплотворной способности топлива циркулирующему по трубам теплоносителю. Другие преимущества продукта включают встроенный 3-скоростной циркуляционный насос, надежное электронное управление и простое обслуживание. Есть и минус — некоторые владельцы винят систему автодиагностики в устранении одной и той же ошибки, для устранения которой иногда требуется перепрошивка платы.

3 НАВИЕН GA 35KN

Самый экономичный мощный котел
Страна: Южная Корея
Средняя цена: 37 050 руб.
Рейтинг (2019): 4.7

Отопление больших домов, офисов и магазинов с минимальными затратами позволяет газовый котел NAVIEN GA 35KN. Эта двухконтурная модель конвекционного типа способна отапливать здание площадью до 350 квадратных метров. м., обеспечивая людей теплом и горячей водой. Уличный прибор имеет достаточно высокий КПД (91.4%), что позволяет минимизировать расход природного газа до 3,34 куб. м в час. Отопительный прибор также может работать на сжиженном газе, котел требует подключения к однофазной электросети. Даже потребитель может сэкономить на покупке самого котла, ведь по стоимости модель выгодно отличается от конкурентов.

Владельцы коттеджей, магазинов, автомастерских отмечают такие положительные характеристики газового котла NAVIEN GA 35KN, как экономичность, доступность, высокое качество.Из минусов стоит выделить шумность, необходимость использования только оригинальных запчастей.

2 Vaillant ecoTEC plus VU INT IV 306 / 5-5

Фактическая годовая экономия 20%. Модулирующая горелка
Страна: Германия
Средняя цена: 92 650 руб.
Рейтинг (2019): 4.7

Vailant — один из лучших европейских производителей высокотехнологичной продукции для отопления и охлаждения жилых домов. В ее ассортименте много надежных и качественных моделей котлов, в том числе настенный агрегат последнего поколения ecoTEC plus VU INT IV.Пользователи отзываются об этом исключительно положительно, отмечая, что установка котла в их домах привела как минимум к 20% экономии эксплуатационных расходов. Особенно удачной считают планировку системы отопления с этим котлом и теплый пол — именно в таком варианте он окупается максимально быстро.

Одним из факторов экономичной эксплуатации котла является использование модуляционной горелки. Его внедрение в конструкцию обеспечивает плавную регулировку мощности работы в широком диапазоне от 16 до 100% в зависимости от потребности в тепле.В результате того, что частота циклов включения и выключения сведена к минимуму, обеспечивается более длительный срок службы агрегата, не требующий технического обслуживания. Единственный его недостаток — высокая стоимость.

1 BAXI Duo-tec Compact 1.24

Высокая эффективность. Погодозависимая автоматизация
Страна: Италия
Средняя цена: 52 750 руб.
Рейтинг (2019): 4.9

Наиболее заметную экономию газа обеспечивают конденсационные агрегаты, способные отбирать тепловую энергию из дымовых газов, которая безвозвратно теряется в устройствах конвекционного типа.Не являются исключением и котлы линейки Duo-tec Compact, КПД которых, по утверждениям некоторых продавцов, достигает нагрузки до 30% и достигает 107,6%. И хотя они завышают (по техническим характеристикам котел дает до 91,2%), согласитесь, для газового оборудования этот показатель очень хороший.

Устройство становится еще экономичнее за счет дизайна. Теплообменник в форме змеевика из нержавеющей стали, адаптивная система регулирования горения и тяги минимизируют стоимость отопления дома от 100 до 240 квадратных метров.м. Стоит отметить наличие встроенной автоматики изменения температуры теплоносителя в зависимости от погоды на улице. Таким образом, поддержание стабильного микрорежима занимает много времени и не требует усилий, что также является косвенным показателем прибыльности.

Самые экономичные электрокотлы

Электрокотлы могут использоваться как резервный или основной источник тепловой энергии. Их применяют в небольших постройках, но с помощью электроприборов можно добиться полной автоматизации системы отопления.

5 ZOTA 9 Люкс

Лучшее соотношение цены и функциональности. Наличие хронотермостата
Страна Россия
Средняя цена: 17 900 руб.
Рейтинг (2019): 4.2

Глядя на стоимость этого электрокотла, кто-то может усомниться в его надежности. Однако, изучив его характеристики, мы не выявили явных недостатков конструкции. Причем по количеству функций ему нет равных даже среди более дорогих моделей. В электрокотле мощностью 9 киловатт, рассчитанном на отопление 90 кв.м., реализован ряд «люксовых» функций: электронное управление на основе работы 5 контроллеров, защита блока управления от перенапряжения до 400В, погодозависимая автокоррекция температуры охлаждающей жидкости, функция подключения теплый пол и пр.

С точки зрения экономики теплогенератора интересна функция хронотермостата — с его помощью пользователь задает программу, в какое время в доме должно быть тепло, а в какое можно сделать более прохладным микроклимат.Такой терморегулятор с таймером очень удобен для настройки работы на самый выгодный показатель энергопотребления — ночной. Справедливости ради отметим еще и минусы устройства: в частности, пользователи предупреждают о дороговизне замены вышедших из строя ТЭНов, поэтому лучше начинать работу с чтения инструкции.

4 Protherm Наклон 6 KR 13

Интеллектуальное подключение нагревательных элементов
Страна: Словакия
Средняя цена: 35 700 руб.
Рейтинг (2019): 4.5

У потребителей было много времени, чтобы убедиться, насколько надежны словацкие коньки в реальных условиях: они производятся на родине с 1992 года, а по данным производителя, в России уже продано более 250 тысяч единиц. Негативных отзывов и явной критики в сети мы не обнаружили, и даже на профильных форумах, где к бюджетным брендам относятся довольно скептически, они на хорошем счету. И неудивительно — настенный обогреватель помимо прочих преимуществ прост и универсален в установке (нет необходимости обслуживать 3-х фазную сеть, можно подключить погодозависимую автоматику, бойлер-накопитель горячей воды и организовать каскад. система отопления).

Разработчики очень ответственно подошли к вопросу экономичности модели, обеспечив высокий КПД (99,5%) и предусмотрев поэтапное включение мощности с шагом 1 кВт. При этом поочередно переключаются ТЭНы, и нагрузка на них распределяется равномерно. За долговечность изделия отвечают системы защиты от перегрева и замерзания, а также защита насоса — по техническим характеристикам он составляет не менее 10 лет.

3 ЭВАН Вармос-IV-9.45

Рестайлинговая модель с автоматическим выбором режима мощности
Страна Россия
Средняя цена: 22 000 руб.
Рейтинг (2019): 4.5

АО «Эван» в 2019 году исполняется 23 года, и за это время компания освоила производство широкого спектра отопительного оборудования. Это значит, что вся система отопления и горячего водоснабжения, за исключением, пожалуй, труб и запорной арматуры, может быть оборудована ее изделиями. Особый интерес у потенциальных покупателей вызывает обновленный электроагрегат серии Warmos-IV емкостью 9 мест.45 кВт, способный отапливать дом площадью до 94,5 кв.м

В целях оптимизации энергопотребления механический термостат был заменен электронной системой контроля температуры. Теперь котел сам определяет, сколько из 3-х ТЭНов необходимо запустить, чтобы обеспечить заданный температурный режим с точностью до 1 °. При необходимости можно использовать ручное ограничение мощности. Функции самодиагностики, улучшенная панель управления со светодиодной индикацией и возможность подключения модулей дистанционного управления позволяют назвать котел современным, экономичным и, что немаловажно, доступным для широкого круга потребителей.

2 Vaillant eloBLOCK VE 12

Самый экономичный одноконтурный котел
Страна: Германия
Средняя цена: 41 200 руб.
Рейтинг (2019): 4.8

Самым экономичным одноконтурным котлом в нашем обзоре стала модель Vaillant eloBLOCK VE 12 (КПД 99%). Электроприбор способен отапливать дом площадью до 120 квадратных метров. м при наличии трехфазной сети. Помимо высокого КПД, устройство может похвастаться элегантным внешним видом.Клавиша для настройки всего одна, все остальное за человека делают микропроцессор, датчики, датчики и т. Д. Экономное энергопотребление достигается за счет плавного увеличения мощности, наличия дополнительных опций, таких как режим незамерзания, летний вариант работы, погодозависимое управление. Устройство может быть оснащено пультом дистанционного управления, что позволяет хозяевам сразу попасть из холода в теплый дом.

Пользователи хвалят экономичность электрокотла Vaillant eloBLOCK VE 12, его простоту и аккуратный внешний вид.Для увеличения срока службы необходимо подключить регулятор напряжения.

1 ACV E-Tech S 240

Самый экономичный двухконтурный котел
Страна: Бельгия
Средняя цена: 277000 руб.
Рейтинг (2019): 4.9

Самый экономичный двухконтурный котел — премиальная модель ACV E-Tech S 240 (КПД 99%). Благодаря высокой тепловой мощности (28,8 кВт) устройство справится с отоплением большого дома, обеспечивая его жителей не только теплом, но и горячей водой.Это высокопроизводительное нагревательное устройство управляется электроникой, что помогает минимизировать потребление электроэнергии. Также способствует экономичному режиму работы теплообменника из нержавеющей стали. Снизить теплопотери горячей воды помогает бойлер, выполненный по принципу «бак в баке». Электронное управление позволяет увеличить срок службы, предотвратить образование накипи за счет оптимизации режимов нагрева.

Владельцы загородных домов и коттеджей выделяют такие преимущества электрокотла ACV E-Tech S 240, как экономичность, надежность, многофункциональность и бесшумность.Главный недостаток устройства — высокая цена.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
