Характеристики и принцип работы газового котла Навьен

Содержание

1 Какой принцип работы у котлов Навьен
- 1.1 Состав и типы котлов
- 1.2 Удаление отработанных газов
- 1.3 Газовые горелки
- 1.4 Системы контроля и защиты
2 Характеристики с технической стороны
3 Особенности монтажа
4 Преимущества и недостатки котлов Навьен
5 Отзывы покупателей
6 В заключение

Ассортимент газовых котлов, предлагаемых нашими магазинами, сегодня очень широк. Выбор наиболее подходящей модели, с точки зрения надежности и качества при минимальной цене, – очень непростая задача. Среди производителей такой техники не последнее место занимает южнокорейская компания Навьен. Дать потенциальному покупателю необходимую информацию о том, что собой представляет газовый котел Навьен, и является целью настоящей статьи.

Какой принцип работы у котлов Навьен

Работа котлов Навьен основана на тех же принципах, как и у аналогичных устройств других производителей.

Состав и типы котлов

В состав каждого такого устройства входят следующие основные узлы:

горелка газовая;
механизм регулирования подачи газа;
теплообменное устройство.

В одноконтурной модификации горячая вода сразу поступает в отопительную систему дома. Двухконтурные модели имеют в своем составе дополнительный контур разогрева воды для системы горячего водоснабжения дома (ГВС). При включении этого контура работа отопительной системы приостанавливается.

Удаление отработанных газов

Камеры сгорания газа в котлах бывают открытые (атмосферные) и закрытые (турбированные). В атмосферных моделях дым самостоятельно выходит из помещения через дымоход. У турбинированных отработанные газы удаляются с помощью вентилятора принудительно по трубе через наружную стену дома.

Важно! В помещениях, где устанавливается газовый котел, обязательно нужна постоянно действующая вытяжная вентиляция. Особенно это важно для атмосферных моделей.

Газовые горелки

Один из главных компонентов газового котла – это, конечно же, газовая горелка. Как правило, современные модели комплектуются модулируемыми горелками. Они позволяют модулировать пламя, управляя подачей газа в зависимости от необходимости корректировки температуры воздуха в помещениях или воды в системе ГВС. При оснащении устройства автоматически регулируемой модулируемой горелкой, отопительная система позволит точно поддерживать заданную температуру.

Системы контроля и защиты

При пропадании напряжения в электросети газовый котел прекращает работу, при появлении электричества – автоматически запускается.

В случае прекращения подачи газа автоматика закроет электромагнитный клапан, который заблокирует возможность поступления топлива в устройство. Открыть подачу газа в котел в таких ситуациях возможно только вручную.

Современные модели обладают возможностями энергосбережения и защиты от перемерзания. Температура воды контролируется датчиками, которые обеспечивают автоматическое включение подогрева теплоносителя при снижении его температуры до установленной величины.

В состав большинства газовых устройств, в числе которых и настенный газовый котел Навьен, входят системы самодиагностики. Эти системы контролируют работу всех узлов и выдают на табло, с помощью кодов, информацию о возникших неполадках.

Характеристики с технической стороны

На нашем рынке компания Навьен предлагает двухконтурные настенные газовые котлы со следующими характеристиками:

Камеры сгорания любого типа – как открытого, так и закрытого.
Диапазон мощности выпускаемых устройств позволяет отопить помещения площадью от 30 до 400 кв. м.
Двухконтурная модификация дает возможность нагревать воду для системы ГВС.
Теплообменники изготовлены из нержавеющей стали.
Для работы котлов могут применяться и сжиженный, и природный газ.

Количество производимой воды для системы ГВС определяется мощностью устройства. К примеру, устройство в 13 кВт выдает воду в объеме до 11 л за минуту, а при мощности 30 кВт – около 17.
Электронный блок управления обладает функцией защиты устройства от перепадов напряжения в электросети.
Большинство моделей отопительных котлов укомплектовано выносным блоком управления, имеющим следующие возможности:
- на дисплей блока выводятся данные об установленных значениях температуры отопительной воды, горячей воды в системе ГВС и воздуха в помещении;
- на дисплей выдается информация о возникших неполадках в работе узлов;
- кнопками на блоке производится включение и выключение котла, выставляется температурный режим;
- встроенный датчик температуры воздуха дает информацию для регулирования газовой горелки.

В комплект поставки на каждый газовый котел Невьен входит инструкция по эксплуатации, в которой подробно описаны правила работы с блоком управления. Там же приведены более подробные технические характеристики устройства.

Особенности монтажа

Перед покупкой газового котла необходимо:

Подготовить место для установки. Для атмосферных аппаратов требуется отдельная комната, размером не менее 2х2 м, имеющая вытяжную вентиляцию.
Электропитание устройства должно осуществляться от стабилизатора, подключенного к автоматическому выключателю или розетке, имеющей возможность аварийного отключения.
Корпус котла требуется заземлять, поэтому нужно подвести к месту установки заземляющий провод.
Стену, где будет висеть устройство, если она огнеопасна, нужно обшить негорючим материалом.

После приобретения котла встает непростая задача его подключить. Заводская инструкция по эксплуатации рекомендует привлечь для этого специалиста авторизованного сервисного центра.

Но если у вас есть навыки работы с трубами и кранами, можно попробовать повесить на стену и подключить аппарат самостоятельно. В заводской инструкции про это все подробно написано.

Но не нужно забывать, что при любом варианте вам нужно будет вызвать специалиста газовой службы для заключения договора на обслуживание и получения специального разрешения на работу газового оборудования.

Важно! Самовольное подключение газа к котлу грозит штрафными санкциями и даже привлечением к уголовной ответственности.

Преимущества и недостатки котлов Навьен

Внимательное изучение моделей разных компаний позволяет сделать вывод, что газовый котел фирмы Навьен имеет немало преимуществ над изделиями конкурентов. А именно:

хорошее качество по относительно низкой цене;
большое число сервисных центров по их обслуживанию;
на предприятиях компании действуют жесткие механизмы контроля качества;
теплообменники изготовлены из высококачественной нержавеющей стали, что обеспечивает большой срок их службы;
наличие датчика температуры воздуха, встроенного в выносной блок управления;
защита от перепадов напряжения в электросети;
очень большой выбор моделей;
недорогие запасные части.

Недостатков заметно меньше:

шумы и глухие стуки при работе;
для замены вышедших из строя деталей подходят только фирменные запчасти.

Отзывы покупателей

Николай В. «При выборе для себя газового котла я перечитал кучу отзывов об этих агрегатах. Мне понравились отзывы на газовый котел Навьен. Кроме жалоб на периодические глухие постукивания, о других недостатках почти ничего. Ну и решился я взять Навьен. Скажу кратко – не пожалел».

Андрей О. «Взял себе для дачи Навьен Делюкс Коаксиал 20к. Площадь комнат – около 80 кв. м, тепла хватает с запасом даже при минус 25 на улице. Теперь ни печь топить не надо, ни дрова колоть – красота! Шумит немного, но я его в кухне повесил – если дверь закрыта, в спальнях его и не слышно почти».
Олег Х. «Приобрел Навьен Делюкс по совету коллеги. Первое, что сразу мне понравилось в этом котле, – это его цена. По сравнению с другими фирмами разница ощутимая. Ну а из функций больше всего я доволен режимом отопления с регулированием температуры в комнатах. Недостатков пока не заметил».

В заключение

Сравнивая технические характеристики и цены газовых котлов различных производителей, а также учитывая отзывы их владельцев и специалистов, можно сделать вывод, что аппараты южнокорейской кампании Навьен являются более предпочтительным выбором по соотношению цена-качество. Некоторые продавцы даже объявили газовый котел Навьен модели Делюкс хитом продаж.

Как устроен котел Навьен (Navien) – электрическая, гидравлическая и принципиальная схема, принцип работы; устройство газовых и дизельных моделей

Устройство котла Навьен
Газовые конвекционные котлы
Газовые конденсационные котлы
Напольные дизельные и газовые модели
Гидравлическая схема
Принципиальная электрическая схема

Устройство котла Навьен

Газовые конвекционные котлы

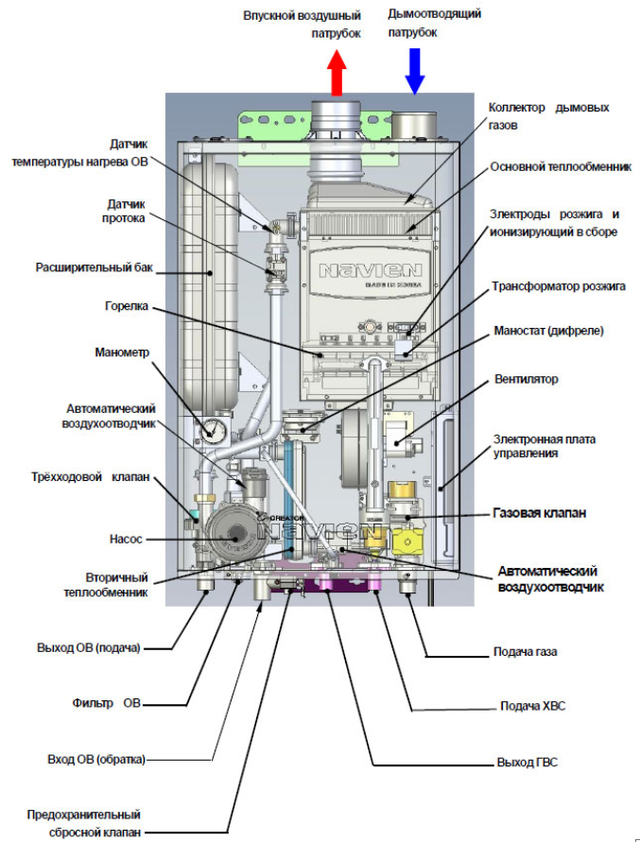

Рассмотрим, как устроен котел Навьен, его основные элементы и принцип работы. Компания выпускает настенные турбированные и атмосферные газовые конвекционные аппараты, а также конденсационные устройства.

Серия Navien Ace Turbo предлагает двухконтурные модели мощностью от 13 до 40 кВт, работающие на сжиженном и на природном газе. В аппаратах от Навьен 13К, Навьен 20К до 30 кВт с маркировкой Navien Deluxe Coaxial применяется европейская методика дымоудаления.

Вверху корпуса выводится одна коаксиальная труба. В котлах мощностью 35 и 40 кВт с приставкой «Korea» применяется корейская система дымоудаления. По центру находится труба, по которой выводятся продукты сгорания, а справа труба, которая доставляет воздух в камеру сгорания.

К дымоходу снизу подсоединяется коллектор дымовых газов. Под ним расположен трубчатый теплообменник из нержавеющей стали с повышенной стойкостью к коррозии. Ниже стоит горелка с возможностью модуляции, в которую поступает топливо из газового клапана, и электроды розжига и ионизации.

Снизу стоит вентилятор с модулируемой системой турбонаддува, которая регулирует объем подаваемого в камеру сгорания кислорода в зависимости от интенсивности горения. Это позволяет газу полностью прогорать, тем самым повышая КПД аппарата.

Справа вертикально расположена электронная плата управления. В левой верхней части стоит прямоугольный расширительный бак объемом 8 литров. Под баком находится циркуляционный насос с системой автоматического отвода воздуха.

Турбонаддув котла отопления

Снизу насоса размещен манометр, который выведен наружу. Справа от насоса вертикально закреплен вторичный теплообменник для обеспечения ГВС. За насосом закреплен трехходовой клапан, а под ним фильтр отопительной воды.

Слева из теплообменника выходит труба, по которой горячая вода из котла течет в систему отопления. На ней установлены датчики температуры и протока теплоносителя, выходи она снизу первая слева.

Правее выходит обратная труба, на которой стоит предохранительный сбросной клапан, который выпускает избыточную воду при достижении слишком высокого давления отопительной жидкости. Далее расположен вывод горячей воды, подача холодной воды из водопровода и газовый вход.

Снаружи котел закрыт металлическим кожухом с прозрачным круглым стеклом под манометр. В комплекте идет выносной пульт управления с встроенным датчиком температуры и жидкокристаллическим дисплеем. На нем выставляется желаемая температура, режим работы и приоритете отопления или ГВС, а также выводятся коды ошибок в случае неисправностей.

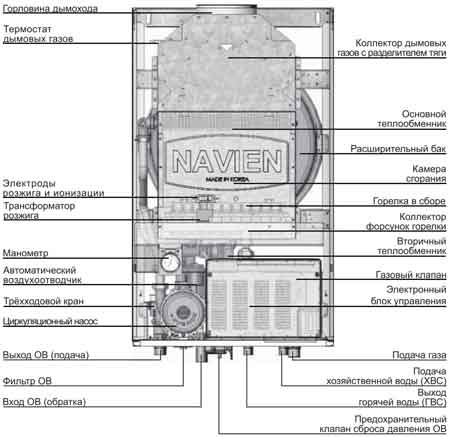

Немного отличается конструкция навесных атмосферных аппаратов Navien Ace Atmo. Здесь представлены четыре двухконтурные модели от Навьен 13К до Навьен 24 кВт. В них первичный теплообменник изготовлен из меди, а вторичный из нержавейки.

Оборудованы автоматической системой, которая снижает мощность горелки до 30% по мере нагрева теплоносителя. Это позволяет снизить нагрузку на теплообменник, тем самым продлив срок его службы.

Вверху стоит коллектор дымовых газов с разделителем тяги и один дымоход. Кислород в открытую камеру сгорания поступает естественным образом из помещения, где расположен котел. Расширительный бак круглой формы закреплен на задней стенке. Плата управления размещается на передней стенке.

Расширительный бак котлов Навьен

Современный аналог Navien Smart Tok выпускается в конфигурациях от маломощных Навьен 13К и Навьен 16К до 35 кВт. Они оборудованы сенсорным экраном и панелью управления в нижней части корпуса. Управлять котлом можно с помощью смартфона в любой точке мира при наличии Wi-Fi и интернета. Для этого нужно установить приложение с сайта компании Navien на смартфон с операционной системой Android.

Газовые конденсационные котлы

Конденсационные модели Navien NCN выпускаются в трех конфигурациях на 25, 32 и 40 кВт. Их главное отличие в присутствии высокоэффективного конденсационного теплообменника. Он позволяет использовать скрытое тепло водяного пара, который образовывается в дымовых газах при сгорании. Располагается он на месте обычного теплообменника. Справа от него стоит камера предварительного смешивания газовоздушного потока.

Имеет встроенную погодозависимую автоматику, что позволяет удерживать необходимую температуру в помещении вне зависимости от погоды. Для ее настройки необходимо установить на улице датчик внешней температуры, соединенный с аппаратом. Первичный и вторичный теплообменники изготовлены из нержавеющей стали. Имеет возможность плавной регулировки температуры радиаторов и горячей воды.

Серия конденсационных устройств Навьен NCB отличается наличием внизу корпуса сенсорного экрана. Имеет режим работы ECO, экономящий воду и электроэнергию. Правильно установленный и настроенный конденсационный котел позволяет более экономно использовать газ.

Напольные дизельные и газовые модели

Напольные дизельные модели представлены двумя сериями LST и LFA. Корпус имеет вытянутую прямоугольную форму. Снизу находится вход теплоносителя из отопительной системы. Нижнюю часть занимает камера сгорания. Сбоку в нее входит форсунка от горелки. Немного выше форсунки стоит топливный насос, фотоэлемент и трансформатор розжига. Далее располагается дизельная надувная горелка, в верхней части которой воздухозаборное отверстие.

Из камеры сгорания вверх выходят дымовые трубы. Они полностью погружены в поток отопительной жидкости. Вокруг дымовых труб спирально намотан трубчатый теплообменник ГВС, снизу в него поступает холодная вода, сверху выходит нагретая. В самом верху установлен глушитель и дымоотводящий патрубок.

В верхней передней части монтирован блок управления, к которому подключается выносной пульт управления. Удобно, что патрубки для подключения к схеме отопления располагаются с двух сторон, что упрощает монтаж в систему.

Аппарат оснащен топливным фильтром со сменными картриджами. Модели с маркировкой «KR» имеют нагревательный элемент, встроенный в форсунку. Он подогревает топливо, тем самым повышая его текучесть, и упрощает воспламенение. Особенно это актуально в холодный зимний период, когда вязкость топлива повышена.

Напольный котел Навьен серии GA

Дизельные котлы хорошо подходят для того, чтобы экономно отопить частный дом, так как цена на жидкое горючее ниже, чем на твердое топливо и на газ. Точно такое же устройство имеют газовые напольные модели GA и GST. Только вместо дизельной там установлена наддувная газовая горелка.

Гидравлическая схема

Схема работы газовых конвекционных котлов показывает, как должен работать такой аппарат. Вода с помощью насоса поступает в теплообменник, проходя через датчик нагрева. Если ее температура ниже установленной в настройках, газовый клапан подает газ на горелку и трансформатор розжига с помощью электродов производит искру.

Тепловая энергия, выработанная от горения, передается теплообменнику и отопительной жидкости, которая уже разносится по радиаторам в доме. В режиме приоритета горячего водоснабжения трехходовой клапан переключается, и теплоноситель перенаправляется во вторичный теплообменник.

Рассмотрим, как работает жидкотопливный аппарат. Вот поэтапное описание его гидравлической схемы:

Горючее поступает в горелку, там оно фильтруется, предварительно нагревается и подается на форсунку.
С помощью форсунки топливо распыляется в камеру сгорания и там загорается за счет искры от трансформатора розжига.

Тепло, выработанное от горения, передается стенкам камеры сгорания и дымовых труб, от которых греется теплоноситель.
Теплообменник котла Навьен
Нагретая жидкость передает энергию трубчатому вторичному теплообменнику, по которому протекает чистая бытовая вода.

Принципиальная электрическая схема

Электрическая схема газовых настенных моделей напечатана в руководстве пользователя. В ней нарисовано в кокой последовательности узлы котла подключены к электронной плате управления.

Более наглядный вид имеет принципиальная схема электронных узлов напольных жидкотопливных и газовых моделей.

Предлагаем видео обзор котла NAVIEN 24:

Десять преимуществ газовых котлов Navien Deluxe | НАВЬЕН

per4elo2021-03-31T08:20:13+07:00

О производителе

Один из крупнейших КОРЕЙСКИХ производителей
Не новичок – делают котлы с 1978 г.
Это крупная компания – 3-и завода в Корее, собственный исследовательский центр, в 2013 запущен самый большой завод.
Имеют полный цикл – т.е. все комплектующие и сборка производятся в Южной Корее! Единственная деталь, которая не производится на заводах NAVIEN — это газовый клапан фирмы TIME (Made in Japan)!
Качество обеспечено высокими стандартами страны — изготовителя.
1. Годовой оборот предприятия в 2016 г.: более 300 млн. $
2. Количество персонала в 2016 г.: 7 000 человек
3. Страны Экспорта: Более 30 стран мира
4. Один из лидеров по производству котлов: 865 000 в год в 2011 г.
5. Продажи на территории России за 2012г. – 146 тыс. шт.
6. 69523076923076″>Заводы в Корее и США
7. Пять Научно — технических центров по всему миру

1: Настенные котлы NAVIEN имеют ТОЛЬКО 2 раздельных теплообменника!

Большинство двухконтурных котлов, находящиеся в одном с NAVIEN ценовом диапазоне имеют один битермический теплообменник! Конструкция с 2-я раздельными теплообменниками имеет ряд преимуществ: ♦ более производительна и качественна по ГВС ♦ более устойчива к засорению накипью и грязью теплоносителя системы отопления ♦ менее затратная в случае ремонта

2: У котлов NAVIEN уникальная линейка мощности котлов! 13/ 16/ 20/ 24/ 30/ 35/ 40 квт

Использование котлов с мощностью 13/16/20 квт в соответствии с теплопотерями помещения ведёт к существенной экономии газа! Заводское ограничение максимальной мощности по отоплению — безопасная альтернатива вмешательству в газовую арматуру сервис-инженерами при монтаже котлов конкурентов! Котлы с мощностью 30/35/40 квт существенно доступней аналогов!

3: Котлы NAVIEN создают идеальный комфорт по ГВС!

Котёл NAVIEN всегда даст Вам достаточное количество горячей воды! Котлы NAVIEN Deluxe с принудительным отводом продуктов сгорания мощностью 16, 20 и 24 квт при работе в режиме ГВС дают одинаково много горячей воды 13,8 л/мин. !

4: Выносной пульт управления с большим русифицированным дисплеем, выполняющий функцию комнатного термостата в комплекте с котлом!

Выносной, русифицированный пульт управления позволяет экономно расходовать газ, сокращает расходы на отопление до 20% и постоянно поддерживает комфортную температуру в доме. Выносной пульт управления с подсветкой и большим жидкокристаллическим дисплеем входит в комплект (Аналогичное устройство традиционно продаётся отдельно). Выносной пульт с функцией термостата В КОМПЛЕКТЕ ПОСТАВКИ! ЭКОНОМИТ газ, электричество и БЕРЕЖЁТ котёл!

5: Котлы NAVIEN максимально адаптированы к российским условиям эксплуатации!

Все котлы Navien оснащены чипами SMPC (Switched Mode Power Supply). Чип позволяет котлу работать в диапазоне +/- 30% от напряжения 220 вольт. Ваш котёл NAVIEN будет работать даже во время максимальных нагрузок при падении напряжения в электросетях! Котёл NAVIEN включается при минимальном давлении газа от 4 мбара! (Как показал опыт, зимой давление газа в сетях газоснабжения может сильно падать, номинальное давление (13 мбар) зачастую не выдерживается, и многие импортные котлы не работают при низком давлении газа. ) Ваш котёл NAVIEN будет работать даже при давлении от 4 мбар! Котёл NAVIEN работает при минимальном давлении холодной воды от (~ 0,1 бар)! У Вас всегда будет горячая вода!

6: Настенные котлы NAVIEN имеют сбалансированную систему приготовления газово-воздушной смеси!

♦Высокая мощность вентилятора ♦Всегда оптимальное количество воздуха для горения ♦Минимальное количество СО и NOх ♦Минимальные показатели остаточного кислорода. ♦В результате экономия топлива и меньшие габаритные размеры котла! ♦Зависимость скорости вращения вентилятора от количества подаваемого газа и пневмосопротивления дымохода.

7: Котлы NAVIEN имеют инновационный метод модуляции! (Алгоритм Adaptive-контроля температуры отопления)

Котлы NAVIEN Deluxe Coaxial адаптируют свою работу в режиме отопления под конкретные обстоятельства. После выбора пользователем температуры отопления, автоматика котла выберет режим работы наиболее адаптированный к конкретным условиям (изоляция дома, площадь отапливаемого помещения, изоляция труб отопления, температура внешней среды, вид теплоносителя). Алгоритм Adaptive-контроля температуры отопления значительно сокращает (тактование) количество циклов включения-выключения горелки, что увеличивает ресурса котла и снижает потери топлива в моменты розжига горелки, уменьшает выброс тепла в систему дымоудаления!

8: Клиентоориентированный сервис котлов NAVIEN!

Бюрократии — НЕТ! Компетентность — у нас работают только специалисты высшего класса. Оперативность нашего сервиса основана на динамично развивающейся сервисной сети и упрощенному решению всех вопросов по сервису. Комфорт — полная обеспеченность запасными частями и комплектующими. Видеоинструкции и технология ремонта в 3D на сайте. ОСНОВНАЯ ЦЕЛЬ — ДОВОЛЬНЫЙ КЛИЕНТ!!!

9: Котлы NAVIEN Deluxe идеальны для монтажников и строительных фирм!

При организации магистрали газоснабжения котлами 13 и 16 кВт присутствует существенная экономия как для клиента так и для застройщика! Максимальное потребление газа: Navien Deluxe Coaxial 13k котлами 1,4 м3/час, Navien Deluxe Coaxial 16k котлами 1,72 м3/час, Navien Deluxe Coaxial 24k котлами 2,58 м3/час. Экономия достигается за счет уменьшения диаметров труб газовой магистрали, требований по пропускной способности ГРП, а иногда и изменении места подключения к городской сети газоснабжения. Специальные условия для строительных фирм. Удобные для застройщика решения по сервису.

10: Котлы NAVIEN Deluxe 13 и NAVIEN Deluxe 16 квт Идеальное решение на поквартирное отопление в системе коллективного дымохода!

Использование котлов мощностью 13, 16 и 20 квт вместо стандартных 24 квт снижает: общее потребление газа, стоимость элементов газотранспортной системы, уменьшение стоимости коллективных дымоходов. Поквартирное отопление реализуется на основании ДСТУ Б В.Б :2007 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе с закрытой камерой сгорания с коллективными дымоходами и дымоходными системами» Допустимо применение в зданиях не более 10-ти этажей, не выше 35 м. Допустимо присоединение к коллективному дымоходу не более 10-ти теплогенераторов, не более 2-х на одном этаже. При подсоединении на одном этаже к дымоходу двух теплогенераторов под углом 90° между дымоотводящими каналами расстояние между их вертикальными осями должно быть не менее 30 см. при 180° — 60 см. соответственно.

часто задаваемых вопросов | Комбинированные котлы | Жилой дом

Комбинированный (комбинированный) котел предназначен для обогрева здания с использованием горячей воды (аналогично бойлеру), но также включает в себя компоненты и средства управления для внутреннего нагрева горячей воды для бытовых нужд (ГВС), необходимые в приложении. Имея и отопление, и горячую воду в одном блоке, комби сэкономит место в техническом помещении, а также сэкономит на первоначальной установке по сравнению с отдельными приборами.

Комбинированный котел обеспечивает как отопление помещений, так и по требованию горячее водоснабжение. В режиме отопления вода из системы отопления помещения будет проходить через теплообменник и выходить в систему аналогично стандартному котлу. Когда возникает потребность в горячей воде (открытый кран), вода проходит через отдельный теплообменник в комбайне, а клапан внутри агрегата отводит греющую воду в теплообменник ГВС. Вода для отопления помещений используется для нагрева горячей воды для бытовых нужд до тех пор, пока спрос не исчезнет. По окончании внутреннего спроса комби снова переключится на отопление помещений.

Внутри комбинированного котла находится теплообменник, который отделяет поток отопления помещения от потока воды для бытовых нужд, поэтому вода в системе отопления изолирована от воды для ГВС. Единственное, что происходит в теплообменнике, это то, что тепло от воды для отопления помещений с более высокой температурой передается воде для бытового потребления с более низкой температурой.

Поскольку комбинированный котел обеспечивает отопление и горячее водоснабжение в одном блоке, он может обеспечить экономию места при использовании двух или более блоков. Комбинированные котлы также могут обеспечить бесконечную горячую воду в режиме ГВС, аналогично безбаковому водонагревателю. Комбинированные котлы также могут снизить стоимость установки за счет уменьшения количества приборов, возможного уменьшения количества проходов в стенах или крышах, необходимых для выхлопных и впускных труб, а также могут уменьшить некоторые требования к газовым трубам.

Комбинированные котлы не требуют дополнительных требований по сравнению с конденсационным котлом и водонагревателем. По сравнению с установкой двух разных устройств при установке может быть даже меньше требований.

Когда в комбинированном котле Navien возникает потребность в ГВС (горячая вода), агрегат переключается с режима отопления помещения на режим ГВС. Блок, называемый приоритетом ГВС, будет использовать полную мощность для нагрева горячей воды для бытовых нужд до тех пор, пока поток не прекратится, обеспечивая бесконечную горячую воду. В режиме приоритета ГВС обогрев помещения отключен. Даже при длительном душе или длительном времени работы ГВС дом может потерять несколько градусов, но вероятность того, что дом замерзнет за это время, крайне мала.

Тепловая мощность котла определяется путем расчета теплопотерь здания, которая основывается на размере конструкции, коэффициенте теплоизоляции поверхностей, а также размерах дверей и окон. Поскольку комбинированные котлы также обеспечивают горячую воду для бытовых нужд, также необходимо рассчитать потребность в расходе оборудования для горячей воды, чтобы определить максимальный требуемый расход ГВС. Размер комбинированного котла выбирается таким образом, чтобы агрегат мог удовлетворить оба требования. Как правило, при использовании комбинированного котла потребление БТЕ будет выше для потребности в ГВС, чем для тепловой нагрузки. Квалифицированный подрядчик может определить потери тепла и помочь порекомендовать правильный размер котла.

В следующем приложении указано, где можно найти серийный номер.

1. Серийный номер

Применимый период для этой надбавки за работу для всех моделей водонагревателей составляет Один (1) год с даты вступления в силу.

Платеж и сумма любого платежа подлежат утверждению по собственному усмотрению Navien.

Надбавка за работу будет выплачиваться в соответствии с таблицей надбавок за работу Navien.

Мы рекомендуем обратиться к первоначальному установщику или специалисту по обслуживанию Navien (NSS) для устранения неполадок устройства.

ПРИМЕЧАНИЕ. Плата взимается за обращения в службу поддержки по истечении 1 года рабочего периода и/или по вопросам, не связанным с гарантией. Пожалуйста, ознакомьтесь с условиями нашей трудовой гарантии.

Поскольку наш продукт связан с водой, электричеством и газом, существует лишь ограниченное количество действий по устранению неполадок, которые может выполнить домовладелец/конечный пользователь. Мы рекомендуем обратиться к первоначальному установщику или специалисту по обслуживанию Navien (NSS) для устранения неполадок устройства. ПРИМЕЧАНИЕ. Плата будет взиматься за обращения в службу поддержки по истечении 1 года рабочего периода и/или за негарантийные вопросы. Пожалуйста, ознакомьтесь с условиями нашей трудовой гарантии.

Если вы считаете, что с вашим устройством возникла проблема, попросите кого-нибудь связаться со службой технической поддержки Navien, находясь перед устройством с готовым серийным номером. Мы рекомендуем, чтобы подрядчик по лицензированию, оригинальный установщик или контактное лицо NSS были человеком, который звонит нам, поэтому мы можем провести углубленное устранение неполадок, чтобы определить, есть ли неисправность детали.

Служба технической поддержки Navien не сможет отправить детали без регистрации продукта (серийный номер, дата установки, информация о владельце и информация об установщике).

Высокоэффективные водонагреватели и бойлеры для дома

Если вам нужна бесконечная подача горячей воды, эффективное отопление дома или и то, и другое, у Navien есть идеальные энергоэффективные решения.

Navien предлагает самые передовые в отрасли конденсационные безбаковые водонагреватели, конденсационные котлы и первые комбинированные котлы, достаточно мощные, чтобы обеспечить отопление всего дома и горячее водоснабжение для больших домов.

Найдите подходящее жилое помещение

Система комфорта

Высокоэффективная и экологически чистая технология конденсации Navien позволяет снизить потребление энергии на 20 % и значительно сократить выбросы парниковых газов.

Подробнее о
Navien Water Gatters

Подробнее о
Navien Combi-Boilers

Узнайте больше около
котлов Navien

Обработка воды

Пик. системы и являются эффективной, экологически чистой альтернативой умягчителям воды, которые имеют решающее значение для долговечности системы водоснабжения.

Узнайте больше о PeakFlow ^®

Рассчитайте размер вашей системы водяного отопления

Используйте наш инструмент для расчета NaviSizer, чтобы определить, какая система Navien вам подходит первый производитель, предлагающий промышленное отопление всего дома и расширенные возможности горячего водоснабжения для больших домов, предоставляя домовладельцам разнообразные решения, которые являются мощными, эффективными и экологически чистыми.

Узнать больше о
Наши коммерческие решения

Часто задаваемые вопросы по системам для жилых помещений

Водонагреватели

Безрезервуарный водонагреватель, также называемый «водонагреватель по требованию», когда есть потребность только в тепле , или поток, через единицу. Внутри устройства находится теплообменник с небольшими проходами, горелка и какой-то датчик обнаружения потока. Когда начинается поток, устройство активирует горелку, а в меньших водотоках вода быстро нагревается до желаемой температуры перед выходом из устройства. Они называются безрезервуарными, так как нет большого резервуара с водой, которая постоянно нагревается 24 часа в сутки, 7 дней в неделю, когда может не быть спроса.

Так как безрезервуарные агрегаты контролируют количество потока для поддержания постоянной температуры на выходе, они должны быть в состоянии обеспечить достаточный поток для удовлетворения самых высоких требований, предъявляемых к работе. Это требование основано на скорости потока всех приборов, которые могут использоваться одновременно. Квалифицированный подрядчик может помочь определить скорость потока и потребность в правильном размере безрезервуарной установки.

Несмотря на то, что безрезервуарные устройства часто называют «мгновенными», существует множество факторов, влияющих на то, как быстро вода достигнет требуемой заданной температуры. Как только блок обнаруживает поток, он должен пройти несколько этапов, чтобы зажечь горелку и достичь требуемой работы. Как правило, запуск агрегата происходит быстро, вода на выходе из агрегата достигает заданной температуры в течение 5-10 секунд. Расстояние от водонагревателя до приспособления также повлияет на то, как быстро эта вода станет «горячей», поскольку эта вода должна попасть от устройства к крану или приспособлению.

Как только безбаковый водонагреватель обнаружит поток и начнет нагревать воду, устройство будет постоянно подавать горячую воду заданной заданной температуры до тех пор, пока поток через устройство (и устройство) не прекратится. Устройства без бака обеспечивают бесконечную горячую воду, поэтому горячая вода заканчивается только тогда, когда кран закрывается.

Водонагреватель имеет множество функций управления, обеспечивающих безопасную и правильную работу. Если устройство обнаружит проблему, оно выключится и отобразит код ошибки на дисплее передней панели. Для сброса водонагревателя нажмите кнопку RESET на передней панели управления. На более новых устройствах кнопка сброса помечена как стрелка возврата. Устройство попытается перезапуститься после сброса и может возобновить работу. Если все еще существуют условия, препятствующие работе, код ошибки появится снова. Каждый раз, когда на устройстве появляется код ошибки, подрядчик по обслуживанию должен проверить правильность установки и работы водонагревателя.

Безрезервуарная установка требует знания размеров газопровода, требований к вентиляции и расхода воды. Из-за многочисленных требований к правильной установке Navien требует квалифицированного подрядчика для установки устройства. На продукты Navien, не установленные квалифицированным подрядчиком, гарантия аннулируется. Пожалуйста, проконсультируйтесь с подрядчиком по сантехнике, ОВКВ или механическому подрядчику по установке. Чтобы найти подрядчика, обратитесь к веб-сайту Navien.

Другие часто задаваемые вопросы по водонагревателям

Комбинированные котлы

Комбинированный (комбинированный) котел предназначен для обогрева здания с использованием горячей воды (аналогично бойлеру), но также включает компоненты и средства управления для внутреннего нагрева горячей воды для бытовых нужд (ГВС). требуется в приложении. Имея и отопление, и горячую воду в одном блоке, комби сэкономит место в техническом помещении, а также сэкономит на первоначальной установке по сравнению с отдельными приборами.

Комбинированный котел обеспечивает как отопление помещений, так и по требованию горячее водоснабжение. В режиме отопления вода из системы отопления помещения будет проходить через теплообменник и выходить в систему аналогично стандартному котлу. Когда возникает потребность в горячей воде (открытый кран), вода проходит через отдельный теплообменник в комбайне, а клапан внутри агрегата отводит греющую воду в теплообменник ГВС. Вода для отопления помещений используется для нагрева горячей воды для бытовых нужд до тех пор, пока спрос не исчезнет. По окончании внутреннего потребления комби снова переключится на отопление помещений подачи.

Внутри комбинированного котла находится теплообменник, который отделяет поток отопления помещения от потока воды для бытовых нужд, поэтому вода в системе отопления изолирована от воды для горячего водоснабжения. Единственное, что происходит в теплообменнике, это то, что тепло от воды для отопления помещений с более высокой температурой передается воде для бытового потребления с более низкой температурой.

Еще Часто задаваемые вопросы о комбинированных котлах

Бойлеры

Бойлер — это отопительный прибор, который используется для нагрева воды, которая затем циркулирует по системе трубопроводов в здании. Нагретая вода проходит через какой-либо излучатель, который передает тепло от воды в здание. Затем более холодная вода возвращается в котел для повторного нагрева. Котел может быть спроектирован для нагрева воды с использованием различных источников энергии, включая природный газ, жидкий пропан, мазут или электричество.

Котел — относительно простое устройство, но он всегда включает в себя несколько ключевых компонентов — теплообменник, горелку, циркуляционный насос (также известный как насос) и некоторую систему управления. Когда здание, в котором установлен котел, остынет, система управления сообщит о запуске котла. Насос (или насосы) включится, чтобы начать циркуляцию воды через котел и здание, и загорится горелка, чтобы нагреть воду. Регулятор котла будет работать для поддержания температуры воды на выходе, необходимой для применения. По мере того, как нагретая вода проходит через здание, помещения нагреваются до такой степени, что система управления выключает котел.

На срок службы котла может повлиять множество факторов, например, качество обслуживания блока, качество воды, проходящей через блок, и насколько хорошо спроектирована система для работы с бойлером. На большинство котлов Navien распространяется 10-15-летняя гарантия (в зависимости от агрегата). Таким образом, можно ожидать, что хорошо обслуживаемый котел в правильно спроектированной и установленной системе прослужит до 20 лет или в некоторых случаях дольше.

Другие часто задаваемые вопросы по котлам

Найти установщика решения для водяного отопления и домашнего комфорта

рядом с вами

Найти установщика

Часто задаваемые вопросы | Бытовые котлы | Жилые помещения

Котел – это отопительный прибор, используемый для нагрева воды, которая затем циркулирует по системе трубопроводов в здании. Нагретая вода проходит через какой-либо излучатель, который передает тепло от воды в здание. Затем более холодная вода возвращается в котел для повторного нагрева. Котел может быть спроектирован для нагрева воды с использованием различных источников энергии, включая природный газ, жидкий пропан, мазут или электричество.

Работа котла будет контролироваться либо термостатом (или несколькими термостатами), либо каким-либо типом котла или системой управления зданием в зависимости от конструкции. Котлы Навьен имеют кнопку включения на передней панели управления для отключения работы котла в случае необходимости. Подрядчики по установке и обслуживанию также имеют доступ к сервисному выключателю внутри шкафа для отключения питания котла при необходимости.

Воздух в системе котла может вызвать проблемы с перегревом или препятствовать циркуляции воды насосами. Все котлы Navien поставляются с автоматическим воздухоотводчиком, который обычно устанавливается в верхней части котла. Воздухоотводчик можно использовать для удаления воздуха из котла (или для выпуска воздуха) во время первоначального заполнения.

Каждая котельная система требует установки воздухоотделителя в системе трубопроводов, который будет удалять оставшийся воздух при прохождении воды.

Для очистки корпуса котла снаружи можно использовать мягкую сухую ткань. Внутренние компоненты должны обслуживаться только квалифицированным подрядчиком.

Воду следует сливать из котла только для обслуживания или если котел будет отключен на продолжительное время, а система будет подвергаться воздействию отрицательных температур. Обычно котел имеет дренажный клапан или клапаны, установленные в системе трубопроводов под котлом. Перед сливом необходимо отключить питание котла и открыть сливные краны. Для нормального слива воды может потребоваться открытие клапана над котлом. Проконсультируйтесь с квалифицированным подрядчиком перед или в случае необходимости слива воды из котла.

Конденсационный котел предназначен для работы с более высоким КПД, чем неконденсационный котел. Это достигается за счет использования теплообменника, который передает больше тепла от выхлопных газов воде, которая используется для нагрева конструкции.

Одним из побочных продуктов газовой горелки является водяной пар, и когда из выхлопных газов отводится достаточное количество тепла, водяной пар конденсируется внутри теплообменника. Преимущества конденсационного котла заключаются в более высокой эффективности (экономия эксплуатационных расходов), меньших потерях тепла в техническом помещении и более низкой температуре выхлопных газов.

Размеры котлов основаны на количестве тепла, которое они могут производить, измеряемом в БТЕ (британских тепловых единицах). Размер котла определяется путем расчета теплопотерь здания, которая основывается на размере конструкции, коэффициенте теплоизоляции поверхностей, а также размерах дверей и окон. Требуемый размер котла должен превышать потери тепла для удовлетворения системы. Квалифицированный подрядчик может определить потери тепла и помочь порекомендовать правильный размер котла.
