Как установить котел отопления в частном доме

Автономная отопительная система – это возможность стать независимым от принятых отопительных норм, при необходимости экономить и поддерживать в жилье комфортную температуру. Но здесь важно соблюдать правила монтажа и обвязки, чтобы оборудование работало исправно и долго. В этой статье мы рассмотрим, как установить котел отопления в частном доме, какие схемы обвязки существуют и на что акцентировать внимание при их выборе.

Обвязка необходима для того, чтобы связать котел и систему отопления (или котел и бойлер). Без этого система просто не будет работать. Кроме того, обвязка может решать и другие задачи:

устраняет мелкий мусор, который иногда пропадает в трубопроводы во время монтажа;
компенсирует увеличение объема теплоносителя из-за повышения его температуры;
обеспечивает аварийную защиту, если показатель давления сильно подскочит;
контролирует общее состояние системы: температура, давление;
удаляет воздух, который иногда попадает внутрь системы во время заполнения теплоносителем;

подпитывает систему теплоносителем.

Перед тем, как подключить котел к системе отопления, нужно понимать, из каких составляющих формируется обвязка.

Что находится в составе обвязки и как это работает?

Сначала теплоноситель поступает непосредственно к циркуляционному насосу, после чего попадает в фильтр, установленный прямо перед ним.
Насос устанавливается перед котлом, рядом с ним находятся шаровые краны, позволяющие при необходимости заменить этот элемент, провести очистку фильтра или выполнить другие манипуляции. Сливать теплоноситель для этого не нужно.
Расширительный бак расположен между котлом и насосом. Это стандартный вариант, но при необходимости его можно установить практически в любой части системы.
Когда теплоноситель попадает непосредственно в котел, он нагревается и направляется в подающую трубу.

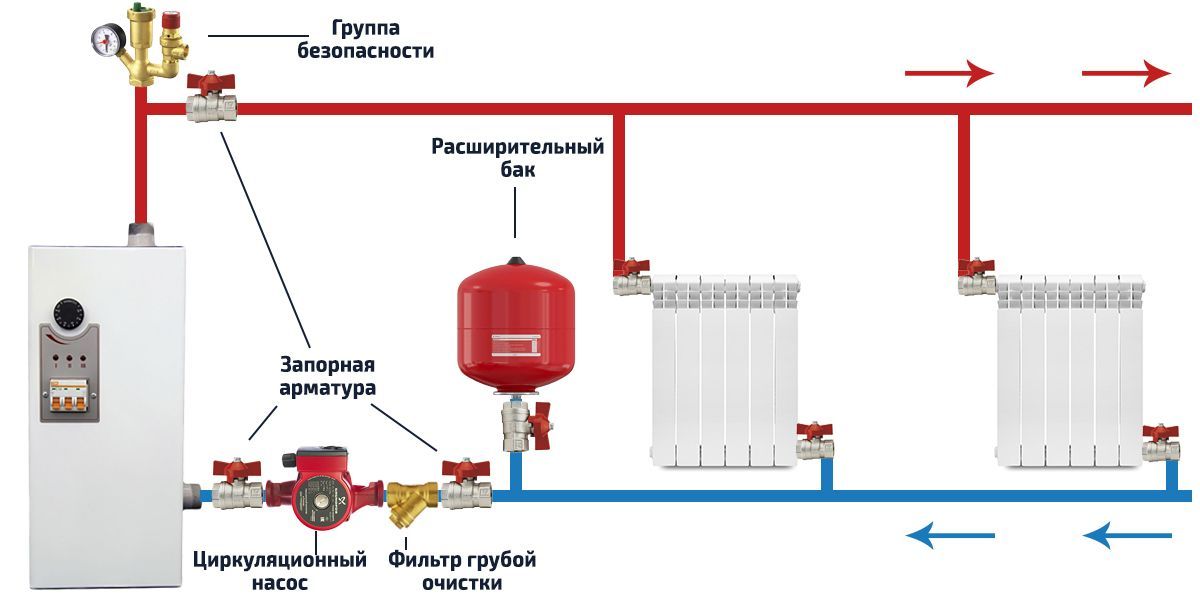

На выходе из котла находится так называемая группа безопасности с манометром, воздухоотводчиком и другими элементами.

Это основная схема подключения отопительного котла. Многое зависит еще и от того, какой котел выбран: газовый, электрический, дизельный, твердотопливный, пеллетный или другой. Кроме того, учитывается, одноконтурная или двухконтурная это система.

Как подключить газовый котел к системе отопления?

Существует два больших вида и схемы отопления:

Открытая однотрубная.
Закрытая однотрубная/двухтрубная.

Рассмотрим их более подробно для лучшего понимания.

Открытая однотрубная схема

При такой схеме расширительный бак фактически открыт – он напрямую контактирует с окружающей атмосферой. В классической схеме обвязки котел находится внизу, а бак как можно выше. И чем больше разница высоты между баком и верхним радиатором отопления, тем лучше.

Большое преимущество (и одновременно недостаток) такой схемы – естественное движение теплоносителя. Он движется за счет силы земного притяжения. Когда он охлаждается, то опускается вниз, а при нагреве в котле вновь поднимается вверх.

У открытой однотрубной схемы есть два неоспоримых плюса:

она наиболее простая в реализации – ее можно сделать даже своими руками;
для работы отопительной системы не требуется электричество – теплоноситель движется самостоятельно.

Плюс это самый дешевый вариант, что для многих остается решающим фактором. Есть у нее и недостатки: довольно быстрое охлаждение теплоносителя в мороз, недостаточно быстрая его циркуляция, разница температур радиаторов, прочее. Кроме того, теплоноситель в открытой схеме постоянно контактирует с кислородом. Это провоцирует возникновение коррозийных процессов в трубопроводах.

Закрытая 1-трубная схема

В данном случае циркуляция теплоносителя происходит принудительно, что гарантирует более высокую скорость и равномерный нагрев радиаторов. Кроме того, здесь неважно, как бак расположен относительно котла. Но обычно их ставят рядом – чтобы не занимать лишнего места в двух разных помещениях.

Преимущества закрытой системы очевидны:

более чистый теплоноситель;
быстрая циркуляция;
удобство размещения элементов системы;
долговечность.

Но цена закрытых систем выше. А еще в них постоянно присутствует повышенное давление.

При такой схеме от котла отходит главная магистраль с большим диаметром. Она транспортирует горячий теплоноситель, а также собирает его после остывания. К двум меньшим трубам подсоединяются радиаторы. При такой схеме теплоноситель проходит каждый из радиаторов, отдавая часть тепла.

Существует два вида однотрубных систем:

Проточная – без подающего стояка. В ней батареи с верхнего этажа соединяются с нижними.
С байпасами – с радиаторами, соединенными стоянками. Здесь теплоноситель одновременно поступает в каждый радиаторов, дольше сохраняет тепло и в целом лучше обогревает помещения.

Закрытая 2-трубная схема

В данном случае первая магистраль подает нагретый теплоноситель, а вторая принимает его уже остывшим. Главный плюс такой схемы – равномерный нагрев всех радиаторов. Но можно выделить и другие:

гидродинамическая устойчивость;
возможность скрыть трубопроводы в полах, стенах;
отличная эффективность и возможность точно регулировать подачу теплоносителя.

Для таких систем существует несколько видов разводок. Теплоноситель в них может двигаться самостоятельно или принудительно – как и в открытой однотрубной системе.

Закажите обвязку в компании «Профтепло»

Если вы не знаете, как правильно подключить котел отопления, у вас нет опыта или желания делать все самостоятельно, обратитесь к нам. Наш менеджер подберет оптимальную схему обвязки под ваши требования и бюджет, а после мы доставим оборудование на место, установим, подключим, настроим и проверим в работе.

Чтобы воспользоваться услугами «Профтепло», звоните по номеру +7 (4842) 75 02 04 или оставьте запрос на сайте.

Подключение газового котла – схемы, варианты и нюансы

Когда встает вопрос, касающийся такой темы, как «подключение газового котла», становится ясно, что существует достаточно большое количество различных вариаций, в которых участвует не только сам отопительный котел, но и другие приборы. Итак, котел приобретен, трубная развязка собрана, остается лишь провести установку газового котла и его подсоединение.

Начнем с установки. В первую очередь необходимо обратить внимание, какой котел был вами приобретен в плане его размеров и габаритов. Если ваш дом большой и многоэтажный, то для него необходим напольный вариант, мощный и надежный. Если дом небольшой, то настенная конструкция – оптимальное решение. У обоих вариантов процесс установки происходит по-разному.

Монтаж газового котла

Начнем с установки напольного агрегата. Если это мощный котел с достаточно большим весом, то под него обязательно сооружают фундамент в виде плиты или постамент. Важная составляющая фундамента – ровная, горизонтальная верхняя плоскость. Главное – это выставить сам котел по горизонтали, чтобы не было больших перекосов.

Настенный прибор навешивается на специальные кронштейны, которые обычно приходят в комплекте с агрегатом. Чтобы правильно провести монтаж этого прибора, надо точно по горизонтали установить и прикрепить к стене сами кронштейны. Сделать это несложно, если вы умеете пользоваться нехитрыми инструментами: отвесом и уровнем.

Крепление производится на саморезы или металлические дюбеля, поэтому перфоратор вам понадобится обязательно.

Монтаж газового котла своими руками – дело не самое сложное. Поэтому этот этап подключения можно провести самостоятельно, если хотите сэкономить.

Все же остальные операции, если вы не специалист, лучше поручить профессионалам. Особенно это касается подключения газовой трубы.

Пять патрубков подключения: 2 – отопление, 2 – ГВС, 1 – газ

Внимание! Все приборы отопления, которые работают на магистральном газе, должны подключаться только специалистами, имеющими доступ к проведению данного вида работ. Обязательно пишется акт, который подтверждает, что подключение провел специалист. Этот документ является основной приемки газового котла в эксплуатацию со стороны Рай- или Горгаза.

Ничего сложного в подключении прибора к магистрали подачи природного газа нет, но таков закон, который должен выполняться обязательно. Не занимайтесь самодеятельность, которая приведет к неприятностям, где минимальная из них – штраф.

К тому же придется оформлять все документы и платить за проведенные вами работы, как будто их сделали мастера. Так что эта экономия мнимая.

Котел с бойлером

Схема подключения

На схему подключения газового котла влияет несколько показателей:

Система отопления открытая или закрытая.
Используется ли в ней циркуляционный насос или теплоноситель движется с естественной циркуляцией.
В самой системе отопления один контур или их несколько. Особое внимание здесь уделяется наличию низкотемпературного контура, который отапливает полы дома.
Не последнее место занимает и конструкция самого котла. Одноконтурный он или двухконтурный, с закрытой камерой сгорания или открытой, конвекционного он типа или конденсационного.

Как видите, многое будет влиять на схему подсоединения, поэтому есть смысл разобраться во всех этих вариантах.

Подключение одноконтурного типа

Итак, в газовом котле данного типа всего лишь один теплообменник. Его задача греть теплоноситель для отопительной системы дома. Из самого прибора торчат два патрубка: один соединяется с подающим контуром отопления, второй — с его обраткой.

В настоящее время производители предлагают одноконтурные газовые котлы, которые могут работать в связке с отдельно стоящим бойлером, обеспечивающий дом горячей водой для хозяйственных нужд. Но это никак не меняет суть подключения самого котла. Просто в бойлере установлен змеевик, по которому движется теплоноситель, переходящий в систему отопления. Из самого же котла выходят все те же две трубы: подача и обратка. Конечно, бойлер усложняет монтаж (настенного или напольного) газового котла, но не на много.

Подключение одноконтурного котла

Давайте более подробно рассмотрим данный вариант подключения. Принцип работы этой установки таков:

На подающем контуре трубной развязки устанавливается трехходовой клапан, который регулирует распределение теплоносителя по контурам.
Он переключает направление движения горячей воды в контур бойлера, когда температура воды, используемая для хозяйственных нужд, ниже необходимой (запрограммированной). Если в самом начале в бойлере заливается холодная вода, то, чтобы довести ее до состояния горечей, необходимо будет 7-8 часов. Если температура в емкости горячая, но опускается ниже требуемой, то для поддержания температуры потребуется около часа. Но учтите: чем меньше емкость бойлера, тем быстрее происходит нагрев. К примеру, 200-литровый бак нагревается за 8 часов, а подогревается за 1,0-1,5 часа. 80-литровый нагревается за час, а подогревается за 20 минут. Эта информация будет полезна для тех, кто стоит на перепутье – что выбрать?
Итак, теплоноситель начинает движение в бойлер, при этом трехходовой кран отсекает отопительный контур. Теплоноситель на этот период времени в систему отопления не поступает. Кран же переключается лишь в том случае, когда тепловой датчик подтвердит, что вода в бойлере нагрелась до необходимой температуры. Теперь вы сами можете сделать вывод, что, чем меньше бойлер, тем менее заметно происходит влияние нагрева в нем воды на всю систему отопления.

И еще несколько обязательных элементов системы: расширительный бак и сбросной клапан. Оба прибора предназначаются для стравливания давления внутри отопления и сброса лишнего теплоносителя по мере его нагревания.

Подключение двухконтурного типа

Схема подключение двухконтурного газового котла в разы сложнее. Почему?

Во-первых, в нем два теплообменника, а, значит, четыре патрубка, которые должны соединяться к трубам различного назначения. Один теплообменник основной, в нем нагревается вода для системы отопления. Второй используется для нагрева воды для системы ГВС.
Во-вторых, подключение двухконтурного газового котла производится и к отопительному контуру, и к водопроводу. Основной теплообменник соединяется с отоплением, второй с одной стороны с водопроводом, с другой с системой горячего водоснабжения. Обратите внимание, что у котлов разных моделей, разные точки подключения той или иной сети, так что обязательно ознакомьтесь с инструкцией от производителя, где все точно указано. Здесь важно ничего не перепутать.

Принципиальная схема для двухконтурных котлов

Внимание! Вся автоматика двухконтурного котла находится внутри корпуса. Это относится и к циркуляционному насосу, и к трехходовому клапану, и к запорной арматуре.

Весь же принцип работы агрегата напоминает работу одноконтурного котла с бойлером. Основную распределяющую функцию выполняет все тот же трехходовой клапан. Но движение самого теплоносителя происходит по следующей схеме. Сразу же напоминаем, что рассматриваем работу двухконтурного газового котла в режиме ГВС.

Схема такая: от основного теплообменника в дополнительный и обратно. Именно по такой схеме теплоноситель набирает самую высокую температуру, что и позволяет говорить о высокой эффективности нагрева воды для хозяйственных нужд. Кстати, температура на выходе может составить до +80°С.

Напольные двухконтурные котлы

Производители двухконтурных газовых котлов сегодня предлагают и настенные, и напольные варианты. Но жизнь расставляет приоритеты, опираясь на опыт предыдущих лет. Так вот напольные двухконтурные котлы себя показали не с лучшей стороны. К сожалению, они не смогли обеспечивать горячей водой большие дома, в которых проживает большое количество людей. Поэтому они постепенно уступают свое место одноконтурным с бойлером. А вот настенные сегодня в большой популярности. Они хорошо работают, обеспечивая необходимой температурой и отопление, и ГВС.

Подключение к отоплению

В этом разделе нас будет интересовать вопрос: как подключить газовый котел к системе отопления дома? Процесс этот несложный, если используются пластиковые трубы, не требующие наличия газосварки. Но здесь необходимо рассмотреть два варианта:

Замена котла на действующем отоплении.
Сооружение системы полностью.

Настенные газовые котлы с бойлером для большого дома

По правилам установки газового котла в первом случае, вам необходимо в первую очередь слить теплоноситель, обязательно промыть все контуры и лучше несколько раз, демонтировать старый отопительный прибор и только после этого приступать к установке газового котла в доме.

Внимание! В качестве теплоносителя в системе отопления может быть использована обычная вода или незамерзающая жидкость. Что выбрать, решаете, конечно, только вы сами. Но запомните, что некоторые модели не предусматривают работу на антифризах, об этом производитель обязательно оповещает в паспорте изделия.

Какие требования к установке и подключению газового котла сегодня предъявляются? Основных требований два:

Все дополнительные элементы должны быть подсоединены так, чтобы при их выходе из строя не возникало причин проведения долгого ремонта.
Если есть возможность, то устанавливаются обводящие контуры, к примеру, байпасы.

Поэтому подключение отопительных контуров чаще всего производится на американках. Это такие соединительные муфты, с помощью которых можно легко и быстро отсоединить любой участок. Самое главное – такое соединение надежное и очень герметичное. Американки спокойно выдерживают большое давление и температуру. Кстати, если проводить установку газового котла в квартире своими руками, то именно этот вариант подсоединения считается самым оптимальным и простым. Стоят американки недорого, требования к их монтажу минимальные.

Схема трубной развязки

А вот теперь к вопросу, какие дополнительные приборы необходимо включить в обвязку газового котла? Если это напольный вариант, тогда циркуляционный насос, грязевик, воздухоотводчик и расширительный бак. В некоторых схемах насос не используется, потому что в системе предусматривается естественная циркуляция горячей воды. Если насос все же устанавливается, то его монтируют на обводном контур, то есть обеспечивают участок общего отопительного контура байпасом. Обратите внимание, что насос в любом случае рекомендуется устанавливать около котла на обратном контуре.

Перед насосом обязательно устанавливается грязевик, который с двух сторон обставлен американками и отсекающими вентилями (шаровыми кранами). Это делается для того, чтобы данное устройство можно было без проблем снять для чистки, не сливая теплоноситель из отопительной системы дома.

Второй теплообменник для ГВС подключается практически также. Здесь используются все те же американки и отсекающие краны. Специалисты рекомендуют на контуре подачи, которая соединяется с водопроводом, установить фильтр грубой очистки. Он будет задерживать частицы, чтобы они не осаждались внутри второго теплообменника. Он точно также обставлен, как и грязевик на первом теплообменники, то есть он полностью может отсекаться для чистки.

Подключение и установка настенного газового котла происходят по точно такой же схеме. Никаких особенных отличий.

Настройка газового агрегата

И последний вопрос: можно ли провести настройку газового котла своими руками? Обычно в инструкции к применению производитель все операции указывает до мелочей. И с настройкой у вас проблем возникнуть не должно. Но мы рекомендуем – первую регулировку газового котла доверить профессионалу. А вы должны просто своими глазами увидеть, как все происходит.

Правильное подключение котла отопления к системе отопления

Проблемы с подключением котла к системе отопления обычно возникают в том случае, если котел нужно присоединить к уже действующему контуру. При монтаже новой отопительной системы все установочные размеры отражены в проекте. Расположение трубопроводов и агрегатов согласно разработанному проекту обычно не вызывает затруднений. Сложности возникают если необходимо подключение отопления к котлу отопления другого типа, мощности и размеров.

Следует отметить, что не существует общей схемы, поэтому подключение котла отопления к системе отопления осуществляется в каждом случае по разному, исходя из конкретных условий. Но есть определенные правила, обязательные к выполнению. Например, схемы подключения газового, электрического или твердотопливных котлов отличаются и зависят не только от конструктивных размеров. Руководство к действию — инструкция на определенный отопительный агрегат и действующие нормативные документы.

Подключение газового котла

Умение и знание того, как подключить газовый котел к системе отопления, не исключает обязательного разрешения от службы газоснабжения. Для этого нужно подать заявления и получить технические условия монтажа. Если предполагается установить газовый котел взамен уже установленного, то нужно подать заявление для изменения проекта и получения новых технических условий установки и монтажа. При наличии на руках всех документов можно начинать монтаж.

Схема подключения котла взамен существующего в каждом конкретном случае индивидуальна.

Устанавливаемый котел может быть напольным, настенным, энергозависимым или не требующим наличия электрической сети для своей работы. Кроме того, установочные размеры и места подключения трубопроводов и дымохода также могут отличаться. Поэтому схема на подключение котла отопления к системе составляется исходя из реальных условий. Нужно выполнять существующие требования и соблюдать определенную последовательность установки котла.

Основные требования при монтаже газового котла:

помещение для установки должно иметь хорошую вентиляцию и отрывающуюся форточку;
стены, потолки должны быть негорючими;
если котел напольный, то подготавливается ровное и прочное основание или фундамент;
для настенного котла определяется место установки с соблюдением всех расстояний согласно нормативных требований;
схемы с применением газового котла нуждаются в дымоходах, они могут быть коаксиальными и выводиться через стену или классическими и выводиться через крышу.

Если определена схема подключения, то сам процесс установки, включая подключение газового напольного котла к системе отопления, требует нескольких этапов.

Те же самые этапы установки актуальны и для настенных газовых котлов:

тщательный подбор отопительного агрегата по мощности;
выделение места установки котла с последующим монтажом;
присоединение трубопроводов контура к котлу;
присоединение ГВС;
для закрытых систем подключение к котлу отопления электроэнергии для автоматики и циркуляционного насоса;
подключение газопровода.

Следует заметить, что подключение настенного газового котла к системе отопления также требует индивидуальной схемы для каждого конкретного случая. Но основные требования для установки, монтажа и последовательность этапов проведения работ аналогичны для любых типов газовых котлов.

Резервирование системы отопления

Практическое подключение двух котлов в одну систему отопления возможно двумя способами – последовательным и параллельным. При последовательном подключении два котла подключаются, как понятно из названия, последовательно в один контур отопления. Такое подключение при одновременной работе котлов позволяет увеличить суммарную мощность, а при раздельной работе обогревать помещение, если, например, прекратилась подача газа. При параллельном подключении одни из котлов не работает, т. к. он отключен от контура запорной арматурой. Так, например, в случае прекращения подачи газа газовый котел отключают и подключают котел на твердом топливе.

Многие владельцы для увеличения надежности контура обогрева применяют резервирование — параллельное подключение котлов отопления работающих на разном топливе.

Возможны следующие варианты параллельного подключения:

газовый котел + твердотопливный котел;
газовый котел + электрический котел;
котел на твердом топливе + электрический котел;
универсальный котел, использующий твердое топливо и ТЭНы.

Особенности подключения электрических котлов

При создании системы резервирования с применением электрических котлов нужно знать, как подключить котел отопления к электрической сети.

Схемы подключения электроотопления наиболее простые, ведь они не требуют наличия дымохода и специально оборудованного места установки.

Если мощность электрического котла не превышает 12 кВт, то его подключают к обычной однофазной бытовой сети. Если же мощность электрокотлов больше или применено каскадное включение нескольких котлов, то используется трехфазная сеть.

Требования техники безопасности при установке электрокотлов

При установке электрооборудования нужно знать не только, как правильно подключить котел отопления, но и как обезопасить себя и окружающих от высоких напряжений. Для оборудования такого типа установка приборов безопасности обязательна. Но при этом нужно учитывать тип котла. Для защиты ТЭНовых и индукционных котлов используется УЗО (устройство защитного отключения), но для электродных котлов его нельзя применять. Для электродных котлов установка защитного заземления обязательна.

Подключение настенного газового котла своими руками

Содержание

Обвязка газового котла в системе отопления
Подключение настенного котла к электросети
Выбор дымохода для газового котла
Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Вернуться к оглавлению

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Фото 3: Установка стабилизатора напряжения для настенного котла

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно.

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Вернуться к оглавлению

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Вернуться к оглавлению

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

Вернуться к оглавлению Заключение

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Как правильно подключить два котла в одну систему параллельно

Модернизация системы отопления в частном доме может потребовать установить сразу два котла, соединив их в общую сеть. Какой последовательности необходимо придерживаться при этом? Как подключить два котла в одну систему, что необходимо учитывать, если есть необходимость совместного использования газового с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.

Как подключить два котла вместе?

Сразу хочется уточнить, что просто подключить два котла на разных видах топлива в одну систему является одним из возможных решений проблемы недостатка мощности установленного оборудования. Также возможно соединения в одну сеть более чем двух моделей.

Для каких целей может понадобиться подключить два котла в одну систему? Существует несколько весомых причин объясняющих целесообразность этого.

Недостаток мощности. Неправильный расчет оборудования или дополнительно пристраиваемая жилая площадь может привести к тому, что мощности котла может попросту не хватить для поддержания нормальной температуры теплоносителя.
Увеличение функциональных возможностей. Подключить два котла в одну систему может понадобиться чтобы, к примеру, увеличить время автономной работы оборудования. Например, если основным источником тепла является твердотопливный котёл, то для его работы необходимо постоянно подкладывать дрова, что не всегда является удобным, а тем более практичным.
Установив после него электрокотел или газовый отопительный прибор, можно решить данную ситуацию следующим образом. Как только дрова или уголь перегорели, и теплоноситель начал остывать, в процесс включается дополнительное обогревающее оборудование и продолжает отапливать помещение, до тех пор, пока утром хозяин не подбросит новую партию дров.

Как видно подключить два отопительных котла на разных видах топлива, это практично, кроме того может быть обусловлено острой необходимостью, связанной с недостатком производительности оборудования.

Как параллельно подключить два газовых котла

Существует две схемы подключения газового и любого другого водонагревательного оборудования. Подключить два котла к одной системе отопления можно:

Последовательно – в таком случае один агрегат будет установлен за другим. Нагрузка в таком случае будет распределять неравномерно, так как основной котел будет постоянно работать в полную мощность, что может привести к его быстрому выходу из строя.
Параллельно. В таком случае отапливаемая площадь будет условно разделена на две части. Нагрев будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух котлов на газе обычно используется в коттеджных домах и зданиях с большой отапливаемой площадью.

Для параллельного подключения обязательным является установка контроллера и также разработки каскадной схемы управления. Ответить на вопрос как соединить два газовых котла может только грамотный специалист в каждом конкретном случае.

Как соединить два котла – газовый и твердотопливный?

Объединение в одну систему газового и твердотопливного котлов является более простой задачей, для выполнения которой необходимо учитывать основные особенности отличающие работу этих двух видов оборудования.

Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В таком случае ТТ котлы будут играть роль основного источника теплоснабжения.

Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного узла по каким либо причинам станет невозможной. Также обычно на газовый котёл возлагается задача нагрева воды, конечно если такая функция предусмотрена. Во время проектирования такой системы необходимо учитывать эти особенности.

Также обязательно потребуется согласовать выбранную схему в газовом хозяйстве и получить там все необходимые разрешения, включая технические условия и проект подключения.

Как объединить газовый и жидкотопливный котлы

Из соображений безопасности для такого подключения необходимо создать условия, при которых возможно безопасная работа сразу двух типов оборудования. Для этого необходимо сделать следующее:

Осуществить монтаж общей системы контроля над работой водогрейного оборудования. Совместное использование жидко-топливного и газового котла подразумевает установку общей автоматики. Она в свою очередь соединена с контролирующими датчиками, которые подают сигнал на включение в случае прекращения работы основного источника тепла.
Установить регулирующие вентили. Могут использоваться и отсекающие краны, работающие в автоматическом режиме.

Подключение выполняется последовательным или параллельным способом в зависимости от потребностей заказчика. План и принципиальную схему составляют в проектном отделе, после чего она согласовывается в службе газового хозяйства.

Преимущества установки нескольких котлов в одну сеть

Подключить два котла одновременно: напольный и настенный котлы может понадобиться в случае, если площадь помещения в результате строительных работ, резко возросла. Даже если изначально оборудование приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площадью. В таком случае устанавливается дополнительный котел, связанный с общей системой отопления. Преимуществом такого решения является:

Возможность одновременного контроля над работой всего оборудования.
Экономия за счет выбора основного вида топлива.
Возможность более длительной эксплуатации оборудования.

Практика показывает, что возможна одновременная установка двух и более котлов в одну сеть. С каждым дополнительным элементом общая производительность и КПД существенно падает. Поэтому целесообразность одновременного монтажа четырех и более, единиц водонагревательной техники полностью отсутствует.

Как правильно подключить газовый котел

Как правильно провести подключение двухконтурного газового котла

Установка двухконтурного газового котла позволяет убить сразу двух зайцев — обеспечить теплоносителем систему отопления дома и организовать горячее водоснабжение для бытовых нужд. То есть один котел решает две достаточно серьезные задачи. Вот почему подобные агрегаты в последнее время так популярны у жителей загородных поселков.

Подключение двухконтурного газового котла — дело непростое, но если в нем разобраться, то можно провести монтажный процесс своими руками.

Основная масса моделей котлов этого вида работает в режиме — 6 литров горячей воды за одну минуту. Неплохой показатель, но он возможен только при правильной установке и подключении агрегата. Принцип работы этого отопительного прибора основан на существовании двух контуров, каждый из которых работает отдельно, то есть независимо. Один из них обеспечивает теплоносителем систему отопления, а второй — систему горячего водоснабжения.

Основная схема подключения

Чтобы подключить двухконтурный газовый котел правильно, необходимо несколько систем, с которыми он плотно связан:

Отопление, где будет два патрубка — подача теплоносителя и его обратка.
Водопровод, откуда в системы будет подаваться холодная вода.
Газопровод для подачи топлива.
Сеть электрического питания, если в котле установлены приборы контроля и регулирования.

С последней точкой подключения обычно хлопот немного. Для этого потребуется лишь розетка. Потребляет такой котел электроэнергии на уровне планшета, так что ждать больших расходов не приходится.

Первое, что необходимо сделать — это навесить котел на стену. Обратите внимание, что под потолок настенный прибор не вешается — нет смысла, потому что удобство эксплуатации ставится на первое место. Чтобы провести монтаж двухконтурного газового котла, необходимы специальные кронштейны. Они обычно идут в комплекте с отопительным агрегатом. Их два, и крепятся они на стену при помощи пластмассовых дюбелей и саморезов. Основная задача — точно выставить кронштейны в горизонтальной плоскости, поэтому при их установке необходимо пользоваться уровнем и отвесом.

После того как крепежные элементы смонтированы на стену, можно навешивать на них и сам котел. Обратите внимание, что все эти монтажные операции делаются своими руками, поскольку ничего сложного в этом нет.

Требования к помещению

Каких-то особых требований к помещению, где необходимо подключить двухконтурный котел, работающий на газе, нет. Но некоторые правила все же существуют:

В этой комнате должно быть окно, которое можно в любой момент открыть.
Обязательна действующая вентиляция.
В помещении должны быть проведены все трубопроводы, к которым агрегат будет подсоединяться. Особое внимание — трубе для газа. На ней обязательно должен быть установлен счетчик расхода топлива.

Схема подключения газового двухконтурного котла во всех моделях, которые есть на современном рынке, одинакова. Если и есть отличия, то только по расположению патрубков в котле. Но и это достаточно большая редкость.

Нюансы подключения

Процесс начинается с установки на трубопровод водопровода отсекающего вентиля и фильтра грубой очистки. Этот небольшой, но важный прибор обеспечит чистоту воды в системе нагрева. Не секрет, что отложения в теплообменнике часто связаны именно с низким качеством поступающей воды.

Внимание! Установить фильтр своими руками не очень сложно. Для этого необходимо с помощью резьбового соединения накрутить его на патрубок водопроводной трубы. Обратите внимание на стрелку на самом приборе — она показывает, в какую сторону будет двигаться вода. Не перепутайте! Обязательно накручивать фильтр надо на герметик. Это может быть пакля с краской, фум-лента или нить.

Отсекающий вентиль понадобится, если возникнет необходимость перекрыть подачу воды для проведения ремонта котла, чистки или замены фильтра.

Далее подключаются патрубки отопительной системы и трубы для горячей воды на хознужды. Здесь также ничего сложного нет, а процесс точно такой же, как и в случае с водопроводом. Производится установка отсекающих кранов с присоединением к котлу. Лучше, если отсекающий кран будет шаровым.

Настенный двухконтурный газовый котел в своем составе имеет внутренний циркуляционный насос, который обеспечивает равномерное распределение тепла по радиаторам отопления. Это необходимый прибор, который требует особой обвязки. Настенный агрегат энергозависим, так что любое отключение электричества снижает эффективность работы всей системы и сопровождается потерей тепловой энергии. Напольные модели могут работать и без циркуляционного насоса, то есть с естественной циркуляцией теплоносителя.

И последний этап подключения — это трубопровод газа. Постарайтесь для котла найти такое место, чтобы к газовой трубе он был ближе всего. Конечно, сегодня соединение можно провести специальными газовыми шлангами, и служба пожарной безопасности позволяет это делать. Но нельзя устанавливать шланг большой длины, лучше подвести трубу к месту монтажа агрегата. Своими руками выполнять это не рекомендуется, так что придется обратиться в специализированную компанию, имеющую лицензию на проведение подобного вида работ. Пусть газовой трубой занимаются специалисты.

Что необходимо установить на трубе для газа? В первую очередь кран и сетчатый фильтр. Все это соединяется резьбой или фланцами. Что выбрать — решайте сами. Есть еще один элемент, который входит в систему подключения газового двухконтурного котла. Это дымоход. Если вы решили в собственном доме установить настенный вариант, то коаксиальный дымоход — оптимальный выбор. Для этого в стене придется сделать сквозное отверстие диаметром, соответствующим диаметру дымохода. Коаксиальная труба выводится горизонтально за стену.

Напольный агрегат стоит снабдить обычным дымоходом, который выводится за пределы крыши. Мощность у таких котлов большая, так что с огромным количеством продуктов горения справиться может только вертикальная конструкция. Обратите внимание, что дымоход должен иметь как можно меньше отводов и поворотов, а за пределы кровли он должен выступать на полметра. И это минимум.

Настройка котла

Инструкция к паспорту двухконтурного котла гласит, что заниматься настройкой должен только специалист. Мастер опрессует агрегат, проверит блоки безопасности и управления, задаст необходимый режим работы и все это покажет хозяину дома. Особое внимание уделяется выставлению режимов, потому что в дальнейшем этим будете заниматься вы сами.

Заключение по теме

Котельная в помещении

Как видите, подключение двухконтурного газового котла — дело не очень сложное. Здесь требуется соблюдение всех правил, которые описаны в инструкции, точная последовательность этапов и внимательность. Соединяются в едином приборе несколько систем жизнеобеспечения, и если вы допустите малейшую ошибку, то гарантировать слаженную работу агрегата будет сложно. Так что будьте внимательны и аккуратны.

Подключение газового котла

Правильное подключение газового котла
Как подключить газовый котел?
Как подключить одноконтурный котел?
Как подключить газовый двухконтурный котел?
Подключение отопления к котлу, который работает на газу
Электрическое подключение газового устройства
Подключение котла на газу к дымоходу

Правильное подключение газового котла

Правила установки газовых котлов предусматривают следующие требования для монтажа отопительного котла (независимо от того, будет он обеспечить ГВС или нет):

Котел должен быть установлен в отдельном помещении — котельной (топочной), площадь которой не менее 4 м², при этом высота потолков должна быть минимум 2,5 м. В правилах указано, что объем помещения должен составлять как минимум 8 м³. Встречаются указания, которые допускают высоту потолков в 2 м. Однако это неправильно, потому как 8 м³ — минимальный свободный объем.
В топочной должно присутствовать окно, которое может открываться, а ширина двери (не проема) должна быть не меньше 0,8 м.
Отделка котельной горючими материалами, наличие в ней фальшпола либо фальшпотолка не допускаются.
В котельную должен обеспечиваться поток воздуха через сквозную и не закрываемую продушину сечением не меньше 8 см² на 1 кВт котловой мощности.

Газовый котел нужно устанавливать в отдельном проветриваемом помещении.

Пример: 8 м³ понадобится при мощности котла до 30 кВт. Если мощность конструкции составляет от 31 до 60 кВт — 13,5 м³, от 61 до 200 кВт — 15м³. Для котлов, которые имеют замкнутую камеру сгорания, объем топочной не нормируется, однако все равно размеры должны соблюдаться.

Для любых видов котлов, в том числе водогрейных настенных, должны выполняться следующие общие нормы:

Выхлоп газового котла должен выводиться в отдельный газоход.

Длина горизонтальной газоходной части не должна быть больше 3 м в пределах топочной и иметь не больше 3 углов поворота.
Выхлоп должен выходить в отдельный газоход (который часто неправильно называется дымоходом). В данном случае использовать вентиляционные каналы не допускается: продукты сгорания, которые опасны для жизни, могут попасть к соседям либо в соседние комнаты.
Выход газохода обязательно должен быть вертикальным и поднятым над коньком либо самой высокой точкой фронтона на плоской крыше не меньше чем на 1 м.
Продукты сгорания в процессе сгорания будут образовывать химически агрессивные вещества. В связи с этим дымоход должен выполняться из термо- и химически стойких цельных материалов. Применение слоистых материалов, например асбестоцементных труб, допускается на расстоянии не меньше 5 м от обреза патрубка котла.

При установке водогрейного настенного газового котла в кухне должны обязательно выполняться следующие дополнительные условия:

Котел должен быть установлен на прочном несгораемом металлическом листе 1х1 м.

Пространство под котлом должно быть свободно.
Высота подвески устройства по обрезу самого нижнего патрубка должна быть не ниже, чем верхушка излива мойки, но не меньше 800 мм от пола.
Под котлом на пол должен стелиться прочный несгораемый лист размером 1х1 м, который сделан из металла. Газовики и пожарные не признают прочности асбоцемента: он изотрется довольно быстро. СЭС вовсе запрещает иметь в помещении изделия, которые содержат асбест.
В помещении не должно находиться полостей, где может накапливаться взрывоопасная газовая смесь либо продукты сгорания.

Если котел планируется использовать для отопления, газовики могут проверить и состояние отопительной системы в доме либо квартире:

Наклон горизонтальных участков труб должен быть положительным, однако не больше 5 мм на погонный м.
В самой высокой точке системы должен устанавливаться воздушный кран и расширительный бак.
Состояние системы отопления должно допускать опрессовку ее под давлением в 1,8 атм.

Данные требования являются жесткими, но оправданными. О газовом котле не стоит и задумываться, если:

Если вы не являетесь владельцем квартиры, то не сможете установить котел из-за невозможности перепланировки, которая потребуется для этого.

Планируется установить его в блочной хрущевке либо другом многоквартирном доме без магистрального газохода.
Если в кухне имеется фальшпотолок, который в дальнейшем убирать не планируется. Не подходит и капитальная антресоль. На антресоли с днищем из ДВП или дерева, которое есть возможность убрать, после чего антресоли не будет, газовики не смотрят.
Если имеющаяся квартира не приватизирована, есть смысл рассчитывать только лишь на водогрейный настенный котел. Все дело том, что выделить помещение под котельную означает выполнить перепланировку, которую в праве делать только владелец.

Во всех других случаях можно поставить подобное водогрейное устройство, отопительное настенное — тоже, однако напольное — достаточно проблематично.

В частном доме есть возможность ставить совершенно любой котел. Правила не требуют того, чтобы котельная находилась непосредственно в доме. Если сделать под топочную снаружи пристройку к дому, у инстанций будет гораздо меньше поводов для придирок. В ней можно разместить газовый напольный котел с большой мощностью для того, чтобы обогревать не только особняк, но и служебные помещения.

Для частного жилья среднего класса оптимальным решением будет настенный котел. Все потому, что под такое устройство не требуется устраивать бетонный или кирпичный поддон, имеющий борта в 0,5 м. Монтаж газового настенного котла в частном доме обойдется без организационных и технических сложностей: несгораемую каморку под котельную можно всегда расположить на чердаке.

Вернуться к оглавлению

Как подключить газовый котел?

Следует знать, что на сегодняшний день существует несколько схем подключения котлов. которые работают на газу. Выбор будет зависеть от того, какая имеется система отопления (закрытия или открытая), теплоноситель в ней движется при помощи насоса либо самотеком, имеет один высокотемпературный контур либо же несколько, среди которых есть низкотемпературный теплый пол. Немаловажное значение имеет и вид котла: двухконтурный либо одноконтурный, с закрытой камерой сгорания либо открытой, конденсационный или конвекционный.

Элементы, которые нужны:

Вернуться к оглавлению

Как подключить одноконтурный котел?

Одноконтурный котел снабжается исключительно одним теплообменником, который будет греть воду для одного контура. Изначально подобные котлы применялись только для отопления помещений, однако сегодня их с успехом применяют и для горячего водоснабжения, добавив при этом схему подключения бойлера косвенного нагрева. Одноконтурные конструкции бывают в напольном и настенном исполнении. Какое именно устройство выбрать — зависит от мощности, которая будет вырабатываться. Напольные одноконтурные котлы имеют большую мощность и вес, чем двухконтурные, их можно применять для того, чтобы отапливать большой дом за городом и обеспечивать домочадцев горячей водой.

Особенность подключения одноконтурной конструкции в том, что к ней есть возможность подключить только 2 трубы с теплоносителем: по одной он поступает в котел для нагрева, а по другой — выходит нагретым из него.

Схема подключения газового одноконтурного котла.

На данном рисунке изображается схема подключения газового одноконтурного котла к отоплению.

В варианте, который представлен выше, теплоноситель циркулирует по отопительной системе дома и возвращается в котел для донагрева. Расширительный бак и предохранительный клапан необходимы для стравливания лишнего давления.

В данной схеме представлен наиболее простой способ подключения к водонагревателю косвенного нагрева — с использованием трехходового клапана.

Водонагреватель косвенного нагрева представляет собой термоизолированную емкость, в которой расположена вода для санитарных нужд. Именно данную воду и понадобится нагревать. Для этого внутри водонагревателя встраивается теплообменник в виде спирали, по которому будет проходить горячая вода теплоносителя.

Схема установки и подключения котла.

В данной схеме приоритетным является нагрев воды для горячего водоснабжения. Когда на водонагревателе срабатывает датчик о том, что вода остыла, сработает трехходовой клапан и весь теплоноситель, который нагрет в котле, устремится в бойлер. Далее он отдаст свое тепло воде и возвратится в котел для донагрева. Циркуляция котел-водонагреватель-котел продолжается до тех пор, пока внутри бойлера вода на нагреется до необходимой температуры. После этого сработает трехходовой клапан, а теплоноситель устремится из котла в отопительную систему, после чего будет циркулировать по схеме котел-водонагреватель-котел до тех пор, пока в бойлере не остынет вода.

Все время, пока будет нагреваться вода в водонагревателе, по системе отопления не будет циркулировать теплоноситель. Время нагрева бойлера напрямую будет зависеть от его емкости. К примеру, бойлер, имеющий объем 200 л, который заполнен холодной водой, будет нагреваться приблизительно 6 часов. Однако донагрев данного устройства займет ориентировочно 40-50 минут. Нагрев водонагревателя меньшего объема (80 л) займет всего 10-15 минут.

Вернуться к оглавлению

Как подключить газовый двухконтурный котел?

Двухконтурное устройство отличается от одноконтурного тем, что в нем присутствует 2 теплообменника: один — основной, который греет воду для отопления, а другой — дополнительный, который будет нагревать воду для горячего водоснабжения. В большинстве случаев подобные котлы являются настенными и представляют собой высокотехнологичную котельную, где все автоматизировано и предусмотрено.

Подключение двухконтурного газового котла.

Следует обратить внимание на рисунок, на котором изображаются внутренности двухконтурного устройства. К нему будут подключаться 5 труб: 1 — труба с теплоносителем из отопительной системы, который уходит на донагрев; 2 — труба с холодной водой, идущей в теплообменник для того, чтобы нагревать воду для ГВС; 3 — газовая труба; 4 — труба для ГВС с горячей водой; 5 — труба с горячим теплоносителем для отопительной системы.

Вся автоматика двухконтурных котлов устраивается внутри. Теплоноситель по умолчанию, который нагретый основной горелкой в котле, направляется в отопительную систему и возвращается снова в котел остывшим. Таким образом происходит циркуляция котел-отопление-котел. Однако как только кто-то откроет кран на одном из потребителей с горячей водой, в котел начнет поступать по трубе холодная вода. Трехходовой клапан сразу перенаправит теплоноситель, который не будет выходить за пределы котла, а циркулирует основной теплообменник. Теплоноситель будет греть воду для ГВС до тех пор, пока ей не перестанут пользоваться. Как только кран закроют, теплоноситель начинает циркулировать по отопительной системе.

Схема подключения газового двухконтурного котла напрямую.

На практике двухконтурный газовый аппарат не способен обеспечивать для ГВС большое количество воды. Котел не успевает ее нагревать в необходимом объеме. Именно поэтому они используются исключительно в семьях небольших размеров, а для того, чтобы нагревать больший объем воды, дополнительно используется водонагреватель.

Согласно данной схеме теплоноситель только подогревает в бойлере воду, а сама система подача воды во 2 контур будет замкнутой. Это позволяет значительно увеличить долговечность двухконтурного устройства, которое сильно страдает от водопроводной жесткой воды.

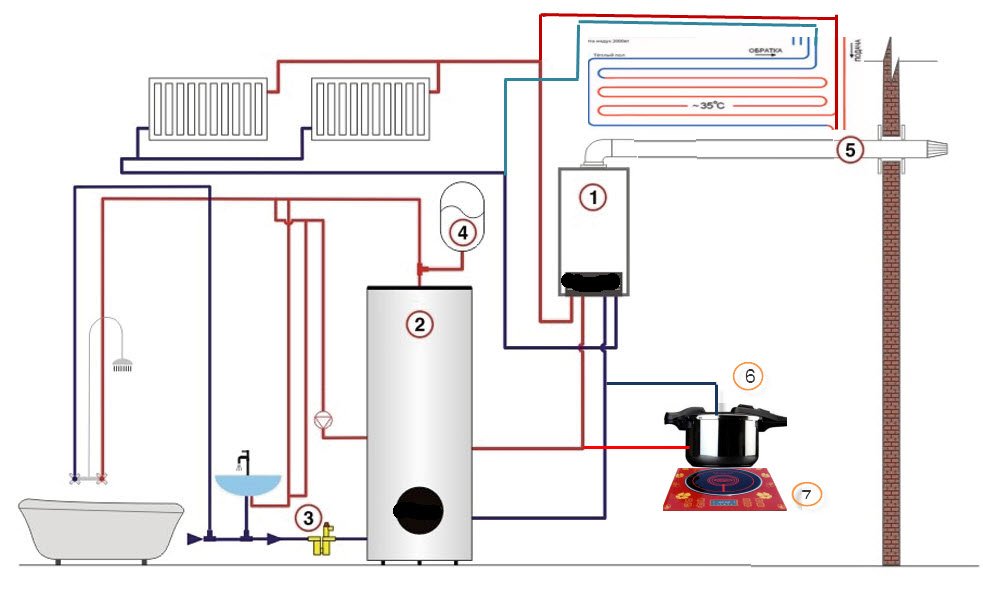

Схема подключения газового двухконтурного котла с водонагревателем косвенного нагрева.

Приблизительно через год дополнительный теплообменник для ГВС засорится и выйдет из строя. В связи с этим, циркуляция чистого теплоносителя во 2 контуре является более экономичным решением. Однако нет смысла использовать двухконтурную конструкцию. Гораздо выгоднее и практичнее установить в таком случае одноконтурный котел большей мощности.

Подключение газового настенного котла в паре с обыкновенным электробойлером в качестве накопительного бачка для горячей воды тоже допустимо. В данном случае горячая вода будет поступать в бойлер из котла, а когда количество ее уменьшится до критической точки, котел снова начнет греть воду для того, чтобы заполнить бойлер. Возможен вариант, в котором бойлер заполнится горячей водой из котла, а дальнейшая ее температура будет поддерживаться при помощи ТЭНа.

Вернуться к оглавлению

Подключение отопления к котлу, который работает на газу

Схема подключения двухконтурного котла с накопителем/водонагревателем.

Расположение труб может отличаться. Это будет зависеть от производителей и моделей.

Если отопительная система уже ранее эксплуатировалась, а в данный момент будет происходить лишь замена котла. из системы понадобится слить теплоноситель и обязательно ее несколько раз промыть. На стенках радиаторов и труб оседает большое количество разных солей, в связи с чем нужно промыть систему.

В отопительной системе может циркулировать как антифриз, так и вода. В технической документации обязательно следует прочесть о том, можно ли использовать антифриз в выбранной модели.

В качестве теплоносителя использовать антифриз в отопительной системе есть смысл, когда котел включается лишь периодически. В таком случае вода в трубах может замерзать, а антифриз нет. Однако если пользователь находится в доме постоянно и котел не отключается на морозы, то можно использовать воду в качестве теплоносителя.

Циркуляционный насос (если нужен).
Шаровый кран.
Фильтр грубой очистки.
Шаровый кран.
Соединение «американка».

Циркуляционный насос всегда должен быть остановлен на обратке. Шаровые краны нужны для того, чтобы легко отсоединять систему без слива теплоносителя и быстро снимать фильтр для очистки и профилактики. Фильтр грубой очистки в отопительной системе нужен для того, чтобы обезопасить теплообменник от засорения солями. Его надо ставить непосредственно перед котлом, предпочтительно на горизонтальном участке улавливателем вниз.

Схема подключения ГВС к газовому двухконтурному устройству:

Фильтр грубой очистки воды.
Шаровый кран.
Магнитный фильтр либо фильтр тонкой очистки.
Шаровый кран.
Соединение «американка».

Чтобы максимально продлить период службы дополнительного теплообменника 2-х контурного котла и обеспечить его защиту от накипи, на подводящей трубе с холодной водой нужно установить магнитный фильтр и грубой очистки. Если последний фильтр ранее уже устанавливался, то производить его монтаж перед котлом не нужно.

Все соединения понадобится загерметизировать паклей, специальной сантехнической пастой либо ФУМ-лентой.

Вернуться к оглавлению

Электрическое подключение газового устройства

Современные котлы на газу существуют с 2-мя вариантами подключения к электросети: трехжильный заизолированный кабель и с вилкой для подключения в розетку. В обоих случаях следует придерживаться правила: подключение газового устройства выполняется через индивидуальный автомат защиты к щитку и обязательно понадобится позаботиться о заземлении. Рекомендуется использовать стабилизаторы напряжения, а также резервные источники питания, чтобы подготовиться к отключению электроэнергии.

Автомат отключения должен устанавливаться возле котла, чтобы его можно было быстро и просто отключить. Нельзя заземлять устройство на трубу отопления или газопровода. Для того чтобы обеспечить качественное заземление, необходимо оборудовать контур заземления или точечное заземление.

Вернуться к оглавлению

Подключение котла на газу к дымоходу

Диаметр дымохода должен быть равен либо больше диаметра выходного патрубка в устройстве.

В большинстве случаев диаметр дымохода зависит от мощности:

100 кВт — 230 мм;
80 кВт — 220 мм;
60 кВт — 190 мм;
40 кВт — 170 мм;
30 кВт — 130 мм;
24 кВт — 120 мм.

Обыкновенные дымоходы выводятся вверх, на 0,5 м выше конька дома. Они устраиваются как внутри стены дома, так и внутри дома либо за его стеной. На трубе допускается не более 3 изгибов. Первый участок трубы, который соединяет котел с основным дымоходом, должен быть не больше 25 см. В трубе должно быть закрывающееся отверстие для чистки. Для котлов с обыкновенными дымоходами и открытой камерой сгорания необходим большой приток воздуха. Обеспечить его можно либо открытой форточкой, либо приточной отдельной трубой.

Дымоход должен выполняться из кровельной жести либо другого материала, который является стойким к кислотам. Нельзя подсоединять котел гофрой к основному дымоходу. Кирпичный дымоход тоже нельзя использовать.

Коаксиальный дымоход должен монтироваться горизонтально и выводиться в стену. Подобный тип дымохода представляет собой трубу в трубе. Он должен отходить от стены минимально на 0,5 м. Если котел обыкновенный, то дымоходная труба должна иметь небольшой наклон в сторону улицы. Если устройство конденсационное, то наклон должен быть в сторону самого устройства. Таким образом конденсат сможет стекать в специальную трубу, которую понадобится отвести в канализацию. Максимальная длина коаксиальных дымоходов — 5 м.

Схема обвязки настенного двухконтурного газового котла

Содержание

Обвязка газового котла в системе отопления
Подключение настенного котла к электросети
Выбор дымохода для газового котла
Подключение к газовой магистрали

Введение

Обвязка газового котла в системе отопления

Фото 1: Схема подключения настенного двухконтурного газового котла

Фото 2: Схема обвязки настенного двухконтурного газового котла

Вернуться к оглавлению

Подключение настенного котла к электросети

Фото 3: Установка стабилизатора напряжения для настенного котла

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно.

Вернуться к оглавлению

Выбор дымохода для газового котла

Фото 4: Установка коаксиального дымохода для турбированного котла

Вернуться к оглавлению

Подключение к газовой магистрали

Фото 5: Подключение настенного котла к газовой магистрали

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

Вернуться к оглавлению Заключение

Источники: http://gidotopleniya.ru/kotly-i-kotelnoe-oborudovanie/gazovye/podkljuchenie-dvuhkonturnogo-gazovogo-kotla-kak-provesti-6506, http://1poteply.ru/kotly/ustanovka/kak-podklyuchit-gazovyj-kotel.html, http://kotlydlyadoma.ru/kak-podklyuchit-nastennyj-gazovyj-kotel.html

Cхема подключения газового котла — как правильно подключить газопровод, отопление и другие комммуникации

Залог длительной службы любого отопительного оборудования – это правильная и качественная его установка, причем особое внимание необходимо уделить схеме монтажа отопления и правилам подключения газа к отопительной установке. Несмотря на то, что установка газового котла – прерогатива специализированной службы, в последнее время все большую популярность набирает самостоятельный монтаж отопительного оборудования, который обязательно должен осуществляться в соответствии с утвержденными правилами монтажа и эксплуатации газовых приборов.[contents h3 h4]

Общие правила установки газовых котлов

В зависимости от модели котла применяются разные технологии монтажа, но общие правила сохраняются для любого газового оборудования.

Котельная в частном доме

Правило первое. Отопительные установки относятся к оборудованию повышенной опасности, поэтому рекомендуется проводить их монтаж в отельном помещении (котельной). В случаях с маломощными бытовыми котлами допускается их установка в любых хозяйственных помещениях, но при монтаже одного или нескольких котлов суммарной мощности более 60 кВт необходима отдельная комната.

Правило второе. В большинстве случаев разработка плана установки отопительного оборудования возлагается на проектный отдел газового хозяйства, контролирующего эксплуатацию котлов и разрешающего подачу газа на него. Поэтому установка осуществляется только после получения схемы монтажа и документированных условий подвода газа.

Безусловно, собственник устанавливаемого газового котла может высказывать свои пожелания по его расположению оборудования, но ответственное решение, выдвижение условий к помещению и составление плана подключения оборудования возлагается на газовую службу. Это делается исходя из того, что существует целый ряд ограничений по монтажу котлов: минимальный объем помещения и высота потолков, вентиляция, освещение, относительное между собой расположение всех элементов отопительной системы.

Правило третье. Правильная установка газового котла выполняется в соответствии с инструкцией-описанием его паспорта, причем особое внимание уделяется расположению аппарат относительно стен и системе отведения отработанных газов.

Отвод газов недопустимо осуществлять на веранды, под навесами, арками или открывающимися окнами во избежание отравления.

Напольные котлы монтируются только на несгораемой поверхности пола (плитка, бетон, металл) значительно больших размеров, чем габариты котла, а настенные агрегаты должны сохранять дистанционный зазор и иметь тепловой экран на стене.

Правило четвертое. Схема расположения всего газового оборудования в помещении должна обеспечивать минимальное расстояние между ними в 0,5 м, при этом должен сохраняться легкий доступ к горелкам для их обслуживания и изъятия на ремонт.

Каждый газовый аппарат должен иметь отдельный от общей магистрали газопровод с запорным краном, который выполняется только из металлической трубы и его скрытый монтаж не допускается. В местах прохождения газопровода через стены, труба прокладывается с закладными стальными гильзами.

Правило пятое. Соединение котла с коммуникациями осуществляется за счет резьбовых соединений, а подключение его к электросети должно иметь систему защиты от перепада напряжения и короткого замыкания.

Принципы установки газовых котлов

Типовая схема подключения газового котла подразделяется на пять ответственных участков по специфике и последовательности выполнения работ.

Монтаж котла

Котел должен устанавливаться точно в указанной производителем позиции: расстояние до стены, уровень его монтажа от пола (для навесных). Крепление настенных котлов должно осуществляться на анкерные болты длиной не менее 100 мм с запасом прочности к крепким поверхностям стены, чтобы обеспечить выдерживание нагрузки от веса котла.

Если стена недостаточно прочная, используются анкера двойной длины, вплоть до просверливания стены насквозь с установкой вместо анкеров шпилек и широких закладных пластин с внешней стороны стены.

Правильно установленный котел должен учитывать точное сохранение горизонтального и вертикального уровня, т.к. отклонения может вызывать скопление воздуха в водяном контуре, что снизит тепловой КПД.

Организация системы отведения отработанных газов

Правильная установка дымохода обеспечивает отвод продуктов сгорания, а также, в случае использования коаксиального дымохода, потока воздуха для качественного сжигания газа. Недостаточная тяга в системе теплообменника вызывает неполное сгорание газа, что может вызвать скопление взрывоопасной смеси.

Разгерметизация дымохода или отвод отработанных газов вблизи открывающихся окон и дверей может спровоцировать отравление организма. Поэтому системе дымоотведения уделяется особое внимание, а герметичность проверяется периодически в процессе эксплуатации.

Не допускается установка дымохода уменьшенного сечения или с укороченным каналом. Для котлов с открытой камерой сгорания необходимо обеспечить постоянный приток свежего воздуха в зону горелок, для чего необходима поддержка достаточной вентиляции помещения (естественная или принудительная).

Подключение водных коммуникаций

На этом шаге происходит присоединение котла в систему отопления и горячего водоснабжения, которое организуется только за счет резьбовых соединений (рекомендуются «американки») для сохранения возможности легкого отключения или демонтажа прибора.

Не допускается уменьшения сечения подводящих трубопроводов во избежание снижения КПД и перегрева котла.

Типовая схема подключения газового котла в отопительную систему имеет несколько основных элементов.

Во-первых, это расширительный бак для теплоносителя, который может быть открытого или закрытого типа.

Бак открытого типа имеет сообщение с атмосферной средой для своевременного удаления воздуха из отопительной системы, и должен устанавливаться в самой верхней точке отопительной разводки.

Бак закрытого типа не имеет соединения с атмосферой и снабжен компенсационной мембраной для расширяющейся при нагреве жидкости. Такой бак может монтироваться в любом удобном месте в комплексе с клапаном, стравливающим избыточное давление жидкости и скопившийся воздух, расположенным в самой верхней точке системы.

Установка запорной арматуры на расширительный бак открытого типа не допустима, т.к. разогрев теплоносителя вызывает его расширение и повышение давления в системе, способного разрушить теплообменник котла.

Следующий элемент – фильтры грубой и тонкой очистки воды, причем их установка рекомендуется как на отопительный контур, так и на контур горячего водоснабжения, так как в процессе циркуляции воды по трубам накапливается мусор в виде песка и рыхлых отложений накипи. Фильтры устанавливаются на входные патрубки котлов, что снижает засорение и повышает КПД отопителей.

Разобранный фильтр отопительной системы

Нельзя не сказать и про циркуляционные насосы, которые не всегда имеются в конструкции котлов. Они позволяют добиться повышения эффективности отопления и горячего водоснабжения.

Установка насосов осуществляется в разрыв между фильтрами и обогревателями, при этом монтаж насоса на водоснабжение актуален только при заниженном давлении в трубопроводе, т.к. в противном случае не будет срабатывать автоматика котла-колонки на подачу газа.

И последний штрих – коммуникационно-распределительный блок с запорной арматурой. Система развязки трубопроводов с коллектором для нескольких котлов и контурными отводами отопления позволяет оптимально отрегулировать циркуляцию теплоносителя на разных участках дома.

Распределительный блок обязательно имеет подключение к водоснабжению для подпитки отопительной системы, и снабжен отводом на улицу или в канализацию для слива теплоносителя в экстренных случаях.

Подключение котлов к электросети

Включает в себя подведение качественной электропроводки с обязательной установкой УЗО (устройство защитного отключения), которое обеспечит отсечение электроэнергии при коротком замыкании или токовой перегрузке.

В силу чувствительности электронных блоков многих газовых котлов к скачкам напряжения рекомендуется устанавливать нормализаторы напряжения или, в крайнем случае, блоки отсечения электроэнергии при ее скачках.

В случаях, когда наблюдаются периодические отключения электричества, настоятельно рекомендуется подключать систему бесперебойного питания (во избежание замораживания системы отопления) параллельно к электросети, в которую могут входить аккумуляторы с конвертором или генератор.

Подвод и подключение газа к котлам

Этот шаг осуществляется только при наличии разрешающей документации от газовой службы и при выполнении всех вышеописанных работ. Подводящие трубопроводы газа должны выполняться только внешней проводкой из стальной трубы, причем герметичность всех соединений должна быть безупречной. Каждый газовый прибор должен иметь свой кран, который располагается на уровне «глаз», т.е. 1,2-1,5 м от уровня пола.

Подключение газопровода

Газовая магистраль обязательно должна иметь фильтр, который задерживает механический мусор и частично конденсат. Новые коммуникации перед подключением газовой автоматики котлов должны тщательно продуваться, т.к. даже мелкий мусор, подхваченный газом, может вывести из строя автоматику или забить ее калиброванные каналы малого сечения.

Несмотря на то, что существуют специализированные газовые гибкие шланги в металлизированной оплетке, подвод газа от запорной арматуры к котлам рекомендуется осуществлять также стальной трубой с резьбовыми соединениями, т.к. обеспечивается надежная жесткость и не уменьшается проходное сечение подключаемой коммуникации.

Выполнение перечисленных условий обеспечит длительную надежную эксплуатацию котлов любых модификаций.

Как установить комбинированный котел

Что такое комбинированный котел ??

Комбинированные (или комбинированные) котлы — это тип котла, в котором газ используется как для высокоэффективного водонагревателя, так и для котла центрального отопления в одном компактном блоке. Комбинированный бойлер — это гениальная идея экономии места, которая становится все более популярной в домах Великобритании. Они просты в установке, использовании и экономичны в эксплуатации. Установка комбинированного котла может быть единовременной проблемой, но ваш котел все равно нужно время от времени обслуживать, особенно если вы испытываете странные шумы или колебания температуры.

Как работает комбинированный котел?

Обычная конструкция котла — это обычный котел, который нагревает радиатор через герметичный водяной контур. Для нагрева воды в накопительном цилиндре есть горячий змеевик, через который течет вода из радиатора. Комбинированный бойлер нагревает воду только при включении горячего водопровода или душа. Это обеспечивает максимальный КПД котла. Горячая вода подается в краны под давлением, так что вы можете наслаждаться душем.

Какие типы комбинированных котлов доступны?

Мгновенный: Раньше это был наиболее широко используемый тип комбинированного котла, который напрямую нагревает поступающую холодную воду из водопроводной сети для подачи в ваши краны и все другие точки горячего водоснабжения.

Мгновенная конденсация: Работает как котел проточного действия, но экономит больше энергии и имеет лучший и более высокий КПД, чем стандартный комбинированный котел, в настоящее время это наиболее часто устанавливаемый тип. Фактически, если не принимать во внимание исключительные обстоятельства, все новые газовые и жидкие котлы центрального отопления, устанавливаемые в Великобритании, теперь по закону должны быть конденсационными.

Хранение: Это альтернатива комбинированному котлу проточного типа, упомянутому выше, и он разработан для повышения производительности за счет внутреннего накопления нагретой воды.Накопленная вода также может улучшить начальную подачу воды из водопровода при первом включении крана. После использования накопленного тепла этот котел будет работать как проточный.

Конденсационный накопитель: В принципе работает как накопитель, но с более высокой эффективностью.

Комбинированный блок первичного накопления: Это особая категория комбинированного накопителя, который будет включать в себя очень большой накопитель для воды, обеспечивающий высокий расход воды к кранам и другим точкам водозабора, а также для быстрого нагрева радиаторов перед использованием накопителя для воды.

Зачем устанавливать комбинированный котел?

Комбинированный обогреватель обеспечивает подачу горячей воды через краны или душ под давлением в сети.
Комбинированные котлы доступны на газе, электричестве или масле в зависимости от ваших предпочтений в отношении топлива. Комбинированный котел можно использовать в качестве блока центрального отопления, добавив радиатор.
Комбинированный котел не требует громоздкого накопительного баллона и может легко поместиться в большинстве кухонь или шкафов для хранения вещей, что делает их идеальной системой для домов с ограниченным пространством.
Комбинированные котлы надежны. Они производятся по проверенной технологии.
Комбинированные котлы удобны и просты в использовании.
Еще одно преимущество комбинированного котла состоит в том, что он может сэкономить вам деньги на время и затраты на установку, поскольку отсутствие резервуара в пространстве под крышей означает меньшее количество трубопроводов и более короткое время установки.
В отличие от обычного бойлера, комбинированные котлы обеспечивают нагрев ваших радиаторов и горячее водоснабжение по запросу.
Комбинированные котлы также универсальны, потому что они заботятся о вашем центральном отоплении, а также о вашем горячем водоснабжении.
Это экономично и практично. Эти высокоэффективные котлы сокращают ваши счета за электроэнергию.
Установка комбинированного бойлера может быть немного сложной, потому что система добавляется к вашей водопроводной сети, но они с гораздо большей вероятностью впишутся в ваш дом из-за их меньшего размера. Установка также может быть немного дороже, чем системные котлы, которые можно просто подключить к старой котельной системе.

Когда нужно устанавливать новый?

Котлы
могут прослужить до 15 лет, и если ваш котел достигает этого возраста, пора покупать новый. Для обеспечения максимального срока службы обязательны ежегодное обслуживание и ремонт. Но чем старше они становятся, тем выше риск неисправностей, особенно если первоначальная установка была произведена неправильно.
Покупка нового пароконвектомата — это одно, а установка — совсем другое. Хотя вы всегда можете нанять кого-нибудь для установки нового комбинированного котла за вас, использование подхода «сделай сам» может сэкономить вам немало денег.Но прежде чем вы действительно погрузитесь в процесс установки, вам нужно будет учесть несколько факторов.
Во-первых, комбинированные котлы относительно компактны, поэтому они идеально подходят для небольших помещений. Но это также может немного усложнить установку. Во-вторых, вам нужно будет подумать о том, хотите ли вы приобрести установщика отдельно от производителя или просто приобрести его как вариант «все в одном». Если вы не знаете, как установить комбинированный котел, было бы разумно инвестировать в надежную монтажную компанию, потому что вы можете в конечном итоге повредить свой недавно купленный комбинированный котел.Если вы твердо настроены установить котел самостоятельно, вам необходимо тщательно изучить правильные методы установки.
Наиболее частые проблемы комбинированных котлов
Неисправен автоматический воздухоотводчик.
Накопление накипи в трубах центрального отопления может привести к закупорке и колебаниям температуры в кранах горячей воды.
Неисправен или заблокирован предохранительный клапан. Это может вызвать капание из труб.
Неисправность насоса оставляет вас без отопления или горячей воды.
Неисправный переключающий клапан может застрять в горячей воде или центральном отоплении.
Ржавчина вызывает утечку в водопроводных трубах и приводит к потере давления воды.
Это проблемы или общие неисправности, с которыми сталкиваются комбинированные котлы, но их можно легко преодолеть путем регулярного технического обслуживания системы.
Установка котла может быть сложной задачей, и неисправная установка котла — одна из самых распространенных неисправностей в системах DIY.
Могу ли я сам установить комбинированный котел?
Хотя установка комбинированного котла самостоятельно может быть проблемой, если вы никогда не делали этого раньше, правда в том, что, как и все остальное, установка котла также может быть изучена с достаточным упорством.Кроме того, это сэкономит вам массу денег на установке. Некоторым людям нравится вообще избегать хлопот и просто нанимать монтажника комбинированных котлов для выполнения работы. Но если вы не один из этих людей, продолжайте читать, чтобы узнать, как правильно установить пароконвектомат.
Если вам нужна самая надежная информация о том, как установить котел, вам следует проконсультироваться с компанией-поставщиком и получить самые лучшие и самые современные инструкции по установке, которые сделают процесс установки легким.
Комбинированный котел Этапы установки
Установка бойлера на водопровод — непростая задача, и вам следует тщательно обдумать ее, прежде чем пытаться сделать это самостоятельно.
Давайте посмотрим на этапы установки комбинированного котла:
Прочтите инструкцию по эксплуатации
Сначала полностью прочтите инструкцию по эксплуатации.
Изучите схемы установки даст вам хорошее представление о том, как должна выглядеть система после ее установки.
Разместите все материалы, с которыми вам нужно работать, и ознакомьтесь со всеми из них.
Перед использованием убедитесь, что у вас есть все необходимые компоненты, а также понимаете, что каждый из них делает.
Выясните, куда все идет .
Выясните, где все будет размещено по отношению ко всему остальному.
Определитесь с точным расположением вашего нового радиатора.
Убедитесь, что вокруг этих элементов достаточно места.
Вам также понадобятся все соответствующие герметики, чтобы убедиться, что внутри ваших стен нет протечек, которые могут повредить ваше имущество.
Знать трассу трубопровода
При установке новых радиаторов необходимо узнать о маршрутах трубопровода в вашем доме.
Это гарантирует правильную установку пароконвектомата с минимальными проблемами.
Знание трубопроводов также гарантирует, что комбинированный бойлер принесет пользу как ванной, так и кухне.
Вмонтировать котел в стену
Это, вероятно, один из наиболее трудоемких аспектов установки, главным образом потому, что вы хотите убедиться, что все сделано правильно!
Будьте особенно осторожны, чтобы убедиться, что фитинги надежно закреплены, и не забудьте отключить всю электроэнергию и воду перед тем, как предпринять этот важный шаг.
Установите радиатор
Если вы хотите эффективно обогреть свой дом, вам необходимо выбрать радиаторы, наиболее подходящие для вашей собственности.
Все радиаторы совместимы с комбинированными котлами.
Существует широкий ассортимент радиаторов, которые помогут обогревать как самые маленькие, так и самые большие комнаты.
Для больших кухонь и гостиных открытой планировки может потребоваться дополнительный радиатор для эффективного обогрева.
Обеспечить вентиляцию
Новый радиатор потребует небольшого количества вентиляции после того, как вы все успешно установили. Для этого вам необходимо:
Удалите воздух из каждого клапана в отдельности, повернув ключ или клапан, расположенный внизу.
Делайте это до тех пор, пока небольшое количество воды не вытечет на верхнюю часть устройства.
Как видите, установка пароконвектомата не представляет особой сложности. Следуя советам в этой статье, вы сможете установить его за относительно короткое время и с минимальными хлопотами. Самая сложная часть этого типа установки — это выяснить трубопроводы пароконвектомата, особенно если трубопроводы вашего дома встроены в стены.
Как найти профессионального установщика котлов
Несмотря на то, что стоимость установки комбинированного котла может быть высокой и может возникнуть соблазн использовать подход «сделай сам», наем монтажника газового комбинированного котла для выполнения этой работы всегда является более безопасным вариантом.Лучший способ сэкономить — запросить минимум 3 предложения у проверенных инженеров-теплотехников. В Homeadviceguide мы можем помочь вам сэкономить время и деньги, связав вас со специалистами по установке комбинированных котлов, которые помогут вам с проектом замены комбинированного котла.
Просмотрите видео ниже, чтобы лучше понять, что необходимо учитывать, прежде чем пытаться установить комбинированный бойлер. Мы считаем, что это очень полезно.
Список литературы
Что такое комбинированный котел — https: // www.worcester-bosch.co.uk/archive/boilers/what-is-a-combi-boiler
Типы котлов: какой котел лучше всего подходит для вашего дома — https://www.uswitch.com/boilers/guides/boiler-guide/#step3
Конденсационный котел — https://ru.wikipedia.org/wiki/Condensing_boiler
Джейсон Р. Функ. «Основы котла» (PDF). Hughes Machinery. С. 50–51. — https://www.dol.ks.gov/Registration/Handouts2015/BoilerBasics-JasonFunk-ShConf2015.pdf
Новый котел, вызывающий теплый ряд — https: // www.theguardian.com/money/2005/apr/02/consumerissues.jobsandmoney
Установка котла | DoItYourself.com
Котельная установка — сложное мероприятие. Это то, что вы можете сделать сами, но вы должны знать, что установка котла должна соответствовать местным строительным нормам. Прежде чем начать, вам нужно будет ознакомиться с этими кодами. Несоблюдение строительных норм может привести к тому, что вам придется разорвать систему и начать заново. Если у вас нет большого опыта работы с сантехником для выполнения этой задачи, лучше всего нанять профессионала для установки котла.Это будет стоить дороже, но работа будет выполнена правильно, и вы можете быть уверены, что она также соответствует строительным нормам.
Шаг 1 — Расположение котла
Место, где вы решите разместить котел, имеет жизненно важное значение. Он должен быть рядом с водопроводными и газовыми линиями, электрическими розетками и дымоходом для вентиляции. Земля тоже должна быть ровной, поэтому проверьте ее спиртовым уровнем и при необходимости выровняйте поверхность. Распаковать котел и поставить его на поверхность, еще раз проверив, чтобы он стоял ровно и в правильном положении для установки.
Шаг 2 — Ремонт котла
Установив котел на место, вам теперь нужно «обработать» его или добавить трубы. С помощью гаечного ключа прикрепите циркуляционный насос к котлу и наденьте ниппель стояка. Это соединит трубы для разных зон вашего дома (в зависимости от размера дома будет несколько зон). Присоедините соответствующее количество ниппелей стояка и прикрепите их к трубам из разных зон с помощью гаечного ключа.
Шаг 3 — Подача и возврат
Теперь вам нужно прикрепить к котлу подающую и обратную трубы.Обычно циркуляционные насосы располагаются на обратной стороне котла, а контроль потока — на стороне подачи. Они прикрепляются путем затягивания гаек гаечным ключом. Также необходимо будет прикрепить бойлер к резервуару для горячей воды. Используйте медную трубу и соответствующие фитинги. Если вам нужно согнуть трубу, используйте инструмент для гибки труб.
Этап 4 — Установка дымохода
Необходимо удалить воздух из котла, и в большинстве случаев это будет осуществляться через дымоход или дымовую трубу (для других типов котлов потребуются другие методы удаления воздуха).Для подсоединения котла к дымовой трубе используйте металлическую трубу подходящего размера, при необходимости добавив колена. Просверлите отверстия и прикрепите винтами для листового металла к котлу и дымовой трубе для надежной посадки.
Шаг 5 — Газ
Теперь вы готовы к подключению к газовой линии. Для природного газа вам понадобится труба с черной резьбой. Следуйте инструкциям в руководстве по эксплуатации котла, чтобы подсоединить газовую линию к котлу.
Шаг 6 — Запуск котла
Когда все подключено, вы готовы запустить котел.Откройте водопровод и дайте бойлеру заполниться. Автоматический подающий клапан наполнит бойлер до нужного давления. На этом этапе вам нужно будет привлечь профессионала для завершения установки котла. Он сможет правильно запустить котел и проверить выход CO2, при необходимости внести коррективы, а также проверить вентиляцию дымовых газов.
Проектирование котельной системы до установки
Этап I — Проектирование котельной системы
Большинство проблем возникает при попытке сделать что-то необычное при игнорировании основных практических правил.Хороший проект — это необходимая отправная и конечная точка полной реализации котельной.
Каждая котельная уникальна. Для достижения правильного проектирования необходимо иметь полное представление о (i) целях приложения, (ii) ограничениях котельной и (iii) всех применимых нормах строительства и котельной. Перед внедрением любой котельной системы следует проконсультироваться с квалифицированными инженерами и проектировщиками.
Инженер-проектировщик отвечает за то, чтобы все это работало.
Новые системы включают определение, а существующие системы включают пересмотр любого или всех из следующего:
Потребление тепла
Подача топлива
Требования к подпиточным и расширительным бакам
Системные трубопроводы
Требуется воздух для горения
Вентиляция
Органы управления
Правильная конструкция обеспечит достаточное количество воздуха для горения, правильное расстояние между котлами и первичный контур, отдельный от вторичного контура / контура нагрузки, который имеет собственный циркуляционный насос правильного размера.
Практические правила для температуры воды
Обогрев помещения: обычно повышается на 20–30 ° F,
Горячая вода для бытового потребления: обычно повышается на 100 ° F. Медный змеевик изолирует питьевую воду от воды в емкости с более высокой температурой.
Низкая температура: типичное промежуточное повышение до 50 ° F. Медный змеевик изолирует питьевую воду от воды в емкости с более высокой температурой.
Этап II — Расчет котельной системы
После того, как инженер-конструктор проанализировал нагрузку, определяется необходимое требование в британских тепловых единицах.Модульные котлы, такие как котлы Superior Boiler, могут соответствовать практически любой нагрузке, обеспечивая при этом поддержку на случай непредвиденных обстоятельств.
При использовании наших комбинированных котлов увеличьте нагрузку на отопление помещения на 20-30 процентов.
Единственное, что необходимо для правильного заказа котла Superior с завода, это (i) тип применения, (ii) направление потока, (iii) тип топлива и (iv) интенсивность горения (включая любые специальные газовая рампа / требования к управлению).
Общие системные проблемы
Избыточный размер, который может привести к короткому циклу работы.
Системные шлейфы неправильной конструкции или размера.
Неадекватная система подачи воздуха для горения и вентиляции.
Грохот горелок из-за недостатка воздуха, плохой вентиляции или неисправной газовой рампы.
Этап III — Трубопровод котельной
Отдельный сетевой коллектор должен быть подключен к контуру здания и коллекторам возврата / подачи вторичного трубопровода.
Вторичные коллекторы являются направленными. При необходимости их можно поменять местами, но гораздо проще заказать правильный поток в начале.
Если в приложении требуется подача слева направо (возвратная вода идет слева, а подающая вода идет направо), то каждый насос на каждом котле будет установлен спереди, немного левее центра, с подающей (подающей водой) водой. к основному жатке), идущему сзади, немного правее центра.
Расход коллектора для системы отопления помещения обычно соответствует максимальному комбинированному расходу вторичных коллекторов.
Помните, насос котла Superior, который установлен спереди, проталкивает воду через резервуар.
Этап IV — Установка котельной
Поскольку котлы Superior представляют собой сосуды в корпусе, установка включает только следующие шесть простых шагов:
1) Установите котел: Каждый котел поставляется с регулируемыми ножками для обеспечения ровной установки. Как только желаемое место будет определено, отрегулируйте выравнивающие ножки, чтобы опустить котел.
2) Установите горелку: после того, как горелка установлена на место и стопорные винты затянуты, следующим шагом будет установка газового трубопровода и проводки.Компоненты газовой рампы входят в комплект горелки и требуют установки на строительной площадке. Подробные инструкции по установке находятся в Руководстве по горелке.
3) Подключение горелки: горелка включает в себя подключение только нескольких проводов для питания горелки и средств управления безопасностью. После подключения проводов обеспечьте необходимое давление газа в газовой рампе.
4) Подсоедините водяной трубопровод: Циркуляционный насос котла, расположенный спереди, является входом в котел, потому что он проталкивает воду через резервуар.Розетка, расположенная на задней панели, подключается к основной магистрали. Если сеть была куплена в Superior Boiler, просто отрежьте второстепенные части по длине и соедините фитинги вместе.
5) Подключите вентиляцию:
Series 300 ATM (атмосферная горелка) использует верхнее вентиляционное отверстие 9 ″.
Series 300 HEP (электрическая горелка) использует отверстие 3 ″ в верхней задней части.
В моделях
серий 900 и 1600 используется верхнее отверстие диаметром 8 дюймов.
В
Series 2000 используется верхнее вентиляционное отверстие 10 дюймов.
6) Подключите службу: В котле пять проводов, два для питания (120 В), два для управления и один для заземления.Провода управления обычно подключаются к панели управления (опция при покупке котла). Типичные требования к мощности котла / горелки следующие:
Series 300 ATM — предохранитель 15 А
Серия 300 HEP — предохранители на 10 и 15 А
Series 900; 1600; и 2000 — предохранители на 15 и 15 А
Как проходит установка котла?
Что такое процедура установки котла?
Установка (настройка) котла — это процесс, в ходе которого котел распаковывается, собирается, перестраивается, подключается к инженерным сетям, а затем выполняет всестороннее тестирование, чтобы убедиться, что он может достичь максимальной производственной эффективности или нет.Установка котла — одна из важнейших частей всего процесса.
Ниже приведены этапы установки котла.
Шаг 1. Выберите местоположение
Выбор подходящего места для установки котла так же важен, как и выбор модели. Котел должен располагаться рядом с водопроводными трубами, дымоходом для вентиляции, электрическими розетками и газовыми трубами (об этом мы поговорим позже).Пол или земля также должны быть ровными.
Шаг 2. Правка котла
Этот шаг необходим при установке котла. Термин «перевязка» относится к добавлению соответствующего трубопровода к котельной системе. Для этого вам понадобится гаечный ключ. Во-первых, вставьте насос круглой формы непосредственно в секцию котла; после этого добавляем прокладку стояка. Таким образом, вы можете добавить подходящие трубы к потоку воды по всему дому. Подсоедините соответствующее количество прокладок стояка, а затем подсоедините каждую трубу, соответствующую нескольким участкам дома.Во время этого процесса вам понадобится гаечный ключ, упомянутый выше!
Шаг 3. Трубопроводы подачи и возврата
После установки правильного трубопровода теперь можно приступать к установке и настройке обратного и подающего трубопроводов. Циркуляционный насос обычно расположен на обратной стороне котла, а расход измеряется на стороне подачи. На этом этапе установки котла затяните гайку гаечным ключом, соедините котел с баком горячей воды с помощью точных фитингов и медных труб.
Шаг 4: Установка дымовой или дымовой трубы
Как упоминалось выше, установка дымовой трубы или дымохода очень важна. Таким образом, котлы должны иметь соответствующую вентиляцию. Эта вентиляция контролируется дымовыми трубами или воздуховодами. Для крепления котла к дымовой трубе или дымоходу рекомендуется использовать трубу из листовой латуни. Просверлите несколько отверстий и закрепите их шурупами по металлу.
Шаг 5: Монтаж газовых труб
Котел не работает без источника топлива.Если вы, как и другие люди, используете газовый котел, то вам потребуется правильно подключить газовые трубы к вашему котлу. Если вы используете природный газ в качестве рабочего топлива, вам нужно будет соединить черную резьбовую трубу с вашим котлом. В инструкции к котлу должна быть более подробная инструкция по правильному подключению газовых труб.
Шаг 6. Начните работу с котлом
Наконец, включите котел, когда все соединения будут на месте. Пришло время посмотреть, окупаются ли ваши усилия.Открыть водопроводную трубу и наполнить бойлер водой. Клапан автоматической подачи закрыт, поэтому вам не нужно беспокоиться о давлении. Но следующий шаг обязательно требует специализированного специалиста. Специалист правильно запустит котел, проверит выбросы CO2 (это важный риск для безопасности) и произведет необходимые регулировки. После этого ваш котел будет готов, и вы сможете с удовольствием им пользоваться.
Как отремонтировать котел?
Ремонт — это работы по переустановке, когда котел поврежден, сломан или перестал работать.Ремонт выполняется только после выхода устройства из строя (обычно это называется техобслуживанием после поломки). Это также обычно называют внеплановым корректирующим обслуживанием.
Знаки необходимости ремонта котла
Ремонт котла очень важен для его правильной работы. Возникает вопрос, как определить, нуждается ли ваш котел в ремонте или нет? Ниже приведены некоторые признаки, по которым вы легко можете решить, нуждается ли ваш котел в ремонте или нет.
Отопление котла включено, но не работает постоянно
Радиаторы не полностью греют
Низкое давление воды
Контрольная лампа не горит
Нет тепла вообще
Необычные шумы
Утечка воды
1) Обогрев котла включен, но не нагревается должным образом
Если котел в вашем доме включен, но не производит тепло должным образом, причина в том, что вода не циркулирует постоянно из-за того, что котел не вырабатывает тепло должным образом.
2) Радиаторы не полностью греются
Воздух в системе из-за различных причин и накопления осадка может вызвать загрязнение. Из-за этого загрязнения радиатор котла не работает должным образом. Для его правильной работы может потребоваться полный дренаж системы и химчистка. Радиатор — важная деталь котла, и его нужно как можно скорее отремонтировать.
3) Низкое давление воды
Для всех типов котлов необходимо определенное минимальное давление воды.Если давление падает ниже этого минимального уровня, кнопка аварийного отключения автоматически отключает систему. Если в вашем котле возникает такая проблема, то вам немедленно необходимо его отремонтировать. Возможные проблемы, вызывающие область низкого давления, в основном возникают из-за проблем с воздухом в расширительном баке системы.
4) Контрольная лампа не горит
Эта проблема возникает из-за неисправности термопары, которая перекрывает подачу газа. Это вопрос безопасности, который может только исправить компетентный специалист.Итак, если вы столкнулись с этой проблемой с вашим котлом, то найдите кого-нибудь, кто нуждается в ремонте котла, и немедленно устраните эту проблему.
5) Нет тепла вообще
Эта проблема возникает из-за воздуха в оборудовании, из-за неисправности циркуляционного насоса или клапана, из-за проблем с термостатом или низким уровнем воды.
6) Необычные шумы
В целом котельная установка должна работать тихо. Бульканье, свист, стук и хрипы обычно указывают на то, что что-то не так.Это четкий индикатор, по которому вы можете определить, что ваш котел неисправен и нуждается в ремонте. Для этого квалифицированный специалист по котлам должен определить точную проблему и серьезность этой проблемы. Например, воздух, поступающий в котел, или скопление минеральных отложений внутри котла являются обычными источниками рабочего шума.
7) Утечка воды
В котельной системе много разных источников утечек воды. Некоторые из них дешево устранить в этих источниках, в то время как другие представляют собой отказ основных компонентов, ремонт которых требует больших затрат.
Каковы ключевые факторы при найме компании по ремонту котлов?
Прежде всего, проверьте отзывы покупателей компании на независимых сайтах.
Бесплатный осмотр перед возмещением любых расходов на ремонт котла.
Опыт работы в сфере обслуживания и монтажа котлов.
Гарантия на проделанную работу.
Действующая лицензия в вашей стране.
Взаимодействие с оборудованием и производителями.
Страхование от несчастных случаев на рабочем месте.
Техническое обслуживание котла
Техническое обслуживание котла — это задача поддержания работы машины с минимальным временем простоя. Техническое обслуживание котла включает в себя регулярный и срочный ремонт, регулярные осмотры и регулярное техническое обслуживание. Это включает замену или регулировку смещенных, поврежденных или изношенных деталей.
Вы можете определить и решить свои собственные небольшие и простые требования по обслуживанию котла.Если котел не работает эффективно, попробуйте выполнить следующие действия.
Электропитание : Убедитесь, что котел включен. В случае выхода из строя блока питания необходимо обратиться к поставщику электроэнергии.
Проверить подачу газа: Сначала проверьте аварийный регулирующий клапан. Если он закрыт, откройте его, чтобы газы попали в котел. Когда клапан подачи газа включен, но газ не поступает. Затем свяжитесь с продавцом газа.
Контрольная контрольная лампа: Проверить, горит ли контрольная лампа котла.В противном случае во многих случаях вы можете снова включить его, следуя инструкциям производителя; если вы не можете снова включить его после выполнения инструкций, обратитесь к специалисту.
Как провести обслуживание котла?
При обслуживании котла необходимо выполнять следующие действия.
1) Техническое обслуживание систем нагнетания воздуха
Шаг 1:
Проверить камеру сгорания котла на предмет возможных трещин, из которых возможна утечка газа.Выполните тест CO. Если у вас аномальный уровень CO, обратитесь к специалисту, чтобы немедленно решить проблему. CO может привести к летальному исходу. Поэтому из соображений безопасности извещатель необходимо устанавливать в том же помещении, что и котел.
Шаг 2:
Очистите системный вентилятор и нанесите масло, чтобы удалить с поверхности мусор, пыль или коррозию.
Шаг 3:
Выполните сброс нагнетателя и регулятора температуры, чтобы получить требуемые значения. Выполните сброс и проверьте характеристики пламени и впускное отверстие для топлива.
Шаг 4:
Закройте все соединительные щели или отверстия между основными трубами и котлом для обеспечения безопасности и эффективности.
2) Обслуживание систем горячего водоснабжения
Шаг 1:
Протестируйте регулирующий клапан верхнего предела и предохранительный клапан котла, чтобы убедиться, что они работают должным образом. Для этого положите руку на нагнетательные патрубки, соединенные с клапанами, и проверьте, не горячие ли патрубки; это означает, что предохранительный клапан не открыт.Нагревание дренажной трубы рядом с клапаном является нормальным. Поднимите контрольный рычаг на клапане. Если он работает надлежащим образом, вы услышите, как вода течет через сливную трубу предохранительного клапана. Нажмите пилотную кнопку, чтобы проверить контроль верхнего предела. Если не сработает, остановите подачу газа и замените клапан.
Шаг 2:
Проверить сосуд высокого давления. Резервуар должен заполняться воздухом, но если он не работает должным образом, он наполнится водой.
Шаг 3:
Очистите теплообменник и поверхность котла.
3) Обслуживание паровых систем
Шаг 1:
Слить воду из поплавковой камеры и котла. Этот процесс удалит мусор в обеих областях. Отводимая из котла вода расширяет функции теплообмена. Вода, выходящая из поплавковой камеры, может быть предотвращена от засорения бревен с помощью управления отсечкой по низкому уровню воды.
Шаг 2:
Очистите и проверьте теплообменники, а также предохранительные регуляторы низкого и высокого уровня воды.Чтобы проверить точку отсечки по низкому уровню воды, нажмите кнопку «Тест» во время работы камеры сгорания. Контрольный светодиодный индикатор должен гореть. Когда вы отпускаете переключатель, камера сгорания зажигается, и свет выключается. Очистите эти регуляторы, вставив удлиненную щетку в отверстие клапана.
Контрольный список ежегодного технического обслуживания котла
Котел должен ремонтировать или обслуживать сервисная организация или установщик, уполномоченный и обученный для обслуживания котла.Техническое обслуживание котла необходимо проводить в начале или в конце каждого года. Во время такой комплексной проверки техник должен:
Тщательно проверьте систему отопления и устраните любые проблемы.
Во время технического обслуживания проверить и очистить теплообменник котла.
Убедитесь, что все соединения и кабели к котлу не повреждены.
Убедитесь, что pH воды находится в правильном диапазоне.
Проверьте дренажную систему, промойте и очистите систему, если это необходимо.
Очистите и осмотрите узел горелки, воспламенитель и датчик пламени.
Осмотрите систему вентиляции на предмет коррозии, износа или засорения, чтобы убедиться, что все трубы и соединения надежно подсоединены.
Проверьте воздухозаборники и вентиляционные зажимы, чтобы убедиться, что они не заблокированы.
Проверить отсечку по низкому уровню воды
Ежегодно заменяйте все компоненты, подверженные износу.
Замените старые прокладки, стержни пламени, стержни рамы и старый воспламенитель.
Проверьте настройки управления и проверьте работоспособность и безопасность.
Котел — очень дорогостоящее и сложное устройство. Он содержит несколько сложных компонентов. Без досконального понимания работы котла и его обслуживания ремонт котла может быть трудным и рискованным. Вы можете воспользоваться услугами профессионального сервиса по ремонту котлов для обслуживания и ремонта вашего котла.
Раздел часто задаваемых вопросов
Сколько стоит ремонт котла?
Средняя стоимость ремонта котла составляет от 210 до 610 долларов. Большинство профессионалов берут от 50 до 90 долларов в час.Газовый котел стоит недорого в ремонте и стоит от 90 до 390 долларов, в то время как масляные и электрические котлы имеют минимальную стоимость ремонта более 90 долларов.
Точная стоимость ремонта котла зависит от проблем, но некоторые сборы за ремонт указаны ниже:
Неисправность трубы или клапана: от 190 до 610 долларов
Поврежденный расширительный бак: от 90 до 260 долларов
Поврежденный радиатор или циркуляционный насос: от 240 до 510 долларов
Удаление минеральных отложений: 130-260 долларов
Замена выключателя зажигания или ремонт: $ 199- $ 1999
Узнать больше
1) Что такое котел и его типы?
2) Что такое насос и его типы?
Часто задаваемые вопросы — tekmar Controls
Как я могу выключить обогрев с помощью регулятора котла, если в здании слишком жарко во время мягкой наружной погоды?
Регулятор котла имеет автоматическое отключение в теплую погоду, которое отключает котел.Уменьшение значения параметра отключения в теплую погоду уменьшит или предотвратит перегрев.
На трехкнопочном элементе управления нажмите все три кнопки одновременно, затем отпустите. Теперь элемент управления находится в меню настройки. Нажимайте и отпускайте кнопку Item, пока не найдете WWSD (настройка отключения в теплую погоду). Затем нажмите кнопку со стрелкой вниз, чтобы уменьшить настройку. Подождите 20 секунд, и система управления запишет настройку и вернется в меню «Просмотр».
На четырехкнопочном элементе управления нажмите кнопку меню, чтобы войти в меню настройки.Нажимайте и отпускайте кнопку Item, пока не найдете WWSD (настройка отключения в теплую погоду). Нажмите кнопку со стрелкой вниз, чтобы уменьшить настройку. Подождите 20 секунд, и система управления запишет настройку и вернется в меню «Просмотр».
В целом, для больших многоквартирных домов можно установить WWSD от 55 до 65 ºF (от 12 до 18 ºC), а для жилых домов — от 65 до 70 ºF (от 18 до 20 ºC).
Что означает, когда на моем термостате Tekmar отображается сообщение «ОТКРЫТО» или «ОТКРЫТО»?
ОТКРЫТЬ или ОТКРЫТЬ означает, что на входе дополнительного датчика температуры имеется обрыв электрической цепи.В области проводки проверьте, подключен ли к термостату дополнительный датчик. Если к клеммам дополнительных датчиков не подключены провода, настройку ДАТЧИКА в МЕНЮ НАСТРОЙКИ можно установить на ВЫКЛ., Чтобы устранить проблему.
Если датчик подключен, проверьте проводку на предмет ослабленных контактов или обрыва проводов. В некоторых случаях дополнительный датчик температуры мог выйти из строя и требует замены. Для получения конкретной информации найдите трехзначный номер продукта термостата и введите его ниже, чтобы просмотреть страницу продукта.См. Руководство по установке и эксплуатации продукта, которое доступно на вкладке «Технические». После устранения проблемы рекомендуется установить термостат на уровень доступа «Пользователь».
Как включить отопление с помощью регулятора котла Tekmar, когда в здании слишком холодно?
Блок управления котлом имеет параметр ПОМЕЩЕНИЕ, который позволяет выбрать приблизительную температуру в здании. Система управления котлом не измеряет фактическую температуру в помещении, поэтому установка в КОМНАТЕ — это просто приблизительная желаемая температура в здании.Чтобы получить больше тепла, увеличивайте температуру в КОМНАТЕ с шагом 2 градуса, пока в помещении не станет тепло.
На трехкнопочном элементе управления нажмите все три кнопки вместе, затем отпустите. Вы войдете в меню настройки. Первая установка — это установка КОМНАТА. Нажмите кнопку со стрелкой вверх, чтобы увеличить значение. Подождите 20 секунд, и система управления запишет настройку и вернется в меню «Просмотр».
На четырехкнопочном элементе управления нажмите кнопку меню, чтобы войти в меню настройки.Первая установка — это установка КОМНАТА. Нажмите кнопку со стрелкой вверх, чтобы увеличить значение. Подождите 20 секунд, и система управления запишет настройку и вернется в меню «Просмотр».
Как найти инструкцию по эксплуатации Tekmar Control?
Каждый продукт tekmar имеет трехзначный номер продукта. У большинства элементов управления номер продукта указан на передней панели; термостаты будут иметь трехзначный номер продукта внутри области подключения. Если вы не уверены, используйте эту страницу, чтобы найти номер продукта вашего элемента управления.
Когда у вас будет номер продукта, введите его в поле «Поиск» в верхней части этого веб-сайта. Страница продукта будет содержать все, что вам нужно знать о вашем продукте, включая сервисные бюллетени, обновления программного обеспечения и все соответствующие руководства пользователя и установки.
Мое здание отапливается, особенно когда на улице холодно.
На дисплее регулятор котла покажет значение наружной температуры в меню «Просмотр». В некоторых случаях показания наружной температуры намного выше, чем фактическая температура наружного воздуха.Это приводит к тому, что система отопления использует воду более низкой температуры для обогрева здания.
Расположение и установка датчика наружного воздуха снаружи здания очень важны. Наружный датчик следует устанавливать на стене, выходящей на север, вдали от любых источников тепла, таких как прямой солнечный свет, вентиляционные отверстия, двери и окна. Теплый воздух из здания может проходить изнутри здания по отверстию в стене, через которое протягивается провод датчика. Убедитесь, что это отверстие загерметизировано силиконом или аэрозольной пеной.
У меня есть регулятор смешивания, и он показывает потребность в смешивании, но не открывает смесительный клапан или впрыскивающий насос с регулируемой скоростью.
Регуляторы смешивания предназначены для защиты возврата котла. На контрольном дисплее проверьте измерение температуры котла в меню View. Затем войдите в меню регулировки и проверьте настройку BOILER MIN. Если измеренная температура котла ниже минимальной уставки котла, система управления смешиванием предназначена для закрытия смесительного клапана или снижения скорости впрыскивающего насоса с регулируемой скоростью.
Почему мой котел (-ы) не загорается? Я подключил питание к контроллеру и подключил к нему свой котел, но он не включает котел (ы). Котел загорается, когда я нажимаю кнопку тестирования.
Элементы управления Tekmar серии
Classic требуют, чтобы к элементу управления был подан запрос на тепло или запрос. Проверьте дисплей, чтобы увидеть, присутствует ли запрос котла, возможно, вы не подали запрос на управление. Используйте термостат здания или концевые выключатели от зонных клапанов или реле зональных насосов, чтобы подать питание 24 В (перем. Тока) на клеммы нагрузки на блоке управления.
У меня есть регулятор ступени котла и пара регуляторов смешивания (классическая серия). Не похоже, что элементы управления смешиванием обеспечивают достаточно тепла, а здание нагревается.
И регуляторы ступенчатого регулирования котла, и регуляторы смешивания имеют настройку «Минимум бойлера» для защиты котла (ов). Регуляторы котла и смешивания считывают температуру котла в разных местах, в зависимости от подачи и возврата. Следовательно, вы должны установить настройку «Минимум бойлера» на регуляторах смешивания как минимум на 20 ° F ниже, чем установка «Минимум бойлера» на регуляторе ступенчатости котла.В противном случае регуляторы смешивания отключатся слишком рано, а регулятор котла считает, что все в порядке.
В моей системе два элемента управления, могу ли я подключить их к одному наружному датчику?
Нет, для элементов управления классической серии для каждого элемента управления требуется собственный датчик наружной температуры. Пример: два регулятора смешивания 356, для каждого из которых требуется собственный датчик наружной температуры 070.
Тем не менее, коммуникационные элементы управления профессиональной и дизайнерской серии используют сеть для обмена такой информацией, как температура наружного воздуха.Как только один наружный датчик 070 подключен к контроллеру или термостату, температура наружного воздуха доступна для всех продуктов в системе.
Не можете найти ответ на свой вопрос? Свяжитесь с вашим местным представителем для получения технической поддержки.
Монтаж сантехники — Котлы EZ
Трубная арматура, необходимая для установки, доступна в большинстве местных хозяйственных магазинов и центров по ремонту жилья. Мы также можем порекомендовать SupplyHouse, онлайн-продавца, который предлагает хорошие цены на сантехнические детали.SupplyHouse
Когда вы впервые топите печь, очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °), прежде чем вы действительно начнете нагревать свой дом или другое строение. Если вы начнете отводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.
Печь водопроводная
Завершенная сборка
Изолированная линия PEX имеет две водяные трубы: красную, по которой нагретую воду из печи поступают в ваш дом, и синюю, по которой охлажденная вода возвращается из дома в печь. Вот изображение задней части печи без прикрепленного внешнего корпуса, на котором показаны порты для сантехнических соединений.
Фитинги на задней части печи имеют внутреннюю резьбу 1 дюйм.Вот схема основных фитингов, необходимых для крепления трубопроводов PEX к плите, взятая из нашего Руководства по эксплуатации.
Вот фотография фитингов, необходимых для установки сдвоенного насоса с двумя соединенными вместе обратными линиями. Мы рекомендуем вам использовать Y-образный фитинг вместо тройника, показанного здесь. Y-образный фитинг позволит двум потокам воды в возвратных линиях более плавно слиться в один поток. Показанный здесь тройник должен был быть установлен так, чтобы один из более длинных прямых концов направлял возвратную воду непосредственно в резервуар для воды печи.Он по-прежнему работает, но приводит к ненужной турбулентности воды, которая может замедлить поток.
Заземляющий стержень вбивается в землю рядом с печью и подключается к плите с помощью провода большого сечения.
Вот и законченная установка. Насосы и клапаны также должны быть покрыты изолирующей тканью, чтобы минимизировать тепловые потери. Держите эту изоляцию прикрепленной достаточно просто, чтобы обеспечить быстрый доступ к насосам при необходимости.
Если у вас есть 2 обратные линии для вашей системы, добавьте Y-образный фитинг для соединения 2 обратных линий с обратным портом.Это обеспечит более плавный поток воды, чем тройник.
Если вам сложно найти Y-образный фитинг, подойдет обычный тройник, латунь или PEX, в зависимости от того, с какими трубами вы работаете. Просто обязательно сориентируйте фитинг таким образом, чтобы поток воды был максимально плавным. Подойдет иллюстрация, показанная выше, когда заказчик устанавливает двойную обратную линию, но ниже показана предпочтительная ориентация фитинга.
Тройник для установки двойной обратной линии.
Вот изображение соединений водопровода с теплообменником в камере статического давления в установке на чердаке. Установив байпасную линию между подающей и обратной линиями, вы можете перекрыть подачу нагретой воды в топку в теплые периоды весной и осенью. В теплый день дом может перегреться, даже если вентилятор не работает. Затем ночью или в более холодный день можно просто снова открыть клапаны.Просто убедитесь, что вода течет ЛИБО через змеевик печи ИЛИ через байпасный клапан, чтобы насос мог свободно пропускать воду.
Схема «Монтаж насоса» показывает, что для крепления водяного насоса необходимы 2 фланца насоса. Обратите особое внимание на направление потока воды здесь. Сбоку от водяного насоса есть стрелка. Он ДОЛЖЕН быть направлен ВНИЗ, от печи к красной линии PEX в земле. Мы рекомендуем снимать насосы для тщательной очистки рабочих колес при сливе воды из печи весной.Избыточные минеральные отложения на крыльчатках насоса снижают эффективность и, в конечном итоге, вызывают перегрев и выход насоса из строя.
Водяной насос оснащен пластиковым обратным клапаном, который не нужен для этого применения. Просто удалите и выбросьте его перед установкой.

Есть регулировка соединения «Слив котла», если добавить туда анодный стержень. Мы НАСТОЯТЕЛЬНО рекомендуем установить анодный стержень из магния и , чтобы защитить водяную рубашку от коррозии.Магниевые стержни хорошо сочетаются с нашей нитритной очисткой воды. Эта же простая технология используется для защиты водонагревателей от преждевременного выхода из строя. Добавьте тройник к сливному отверстию, затем прикрепите сливной кран под тройником, и вы можете вставить протекторный анодный стержень диаметром 42 дюйма прямо через тройник в водяную рубашку печи. Вам понадобится переходной фитинг для более мелкой резьбы анодного стержня. Когда штанга разрушается, материал упадет на дно резервуара в виде осадка, поэтому тщательно промойте его весной, когда будете сливать воду из резервуара.Слегка приподняв переднюю часть печи с помощью домкрата, все будет полностью стекать.
Убедитесь, что резьба на всех фитингах чистая, и всегда используйте герметик для сантехнической резьбы, чтобы обеспечить герметичность установки. В конце отопительного сезона, после того, как вы осушите печь, вытащите анодный стержень и осмотрите его. Замените его, когда он изношен. Мы не можем предоставить график, когда потребуется ее замена, потому что качество воды у всех разное.Коррозия, которую вы видите на анодном стержне, произошла бы на водяной рубашке, если бы анодный стержень не был там, чтобы пожертвовать собой.
Адаптер анодного стержня Тройник дренажного порта Нанесение смазки на трубку
Когда вы проверили все, чтобы убедиться в отсутствии утечек и правильной циркуляции воды, обязательно оберните все изоляцией. Удаление черных стальных панелей с задней части печи упрощает использование трубного ключа для соединений. Это также упрощает установку трубной обертки вокруг возвратной линии, ведущей к верху печи.Любые открытые водопроводные линии или трубы снижают эффективность печи и увеличивают вероятность того, что вода может замерзнуть, если ваш огонь неожиданно погаснет.
Внутренняя сантехника
На каждом этапе помните, что то, что вы делаете, представляет собой простой одиночный контур, от наружного котла к внутренней печи, затем к внутреннему водонагревателю, а затем обратно к наружному котлу.
Необходимая арматура будет отличаться в зависимости от существующей сантехники. Вам также следует установить запорные клапаны на каждом соединении, чтобы упростить техническое обслуживание в будущем. Если у вас есть старая сантехника, которую собирали за долгие годы, возможно, сейчас самое время ее починить. Линии PEX упрощают задачу.
Водонагреватель
Если вы планируете также отапливать воду для бытового горячего водоснабжения с помощью наружного бойлера, вам необходимо направить горячую воду из уличной печи в печь с принудительной подачей воздуха в вашем доме , а затем — на внутренний водонагреватель.Вот прекрасное видео, показывающее правильно установленный пластинчатый теплообменник. В видео действительно говорится, что сначала нужно запустить нагретую воду от уличной печи к водонагревателю. Однако мы считаем, что это приводит к тому, что горячая вода для бытового потребления оказывается намного горячее, чем необходимо, что увеличивает риск ошпаривания.

Помните, пластинчатый теплообменник подключается к водопроводу COLD резервуара для воды. Нагретая вода из уличной печи сначала подключается к внутренней печи, затем идет оттуда в водонагреватель и, наконец, возвращается в уличную печь.В ситуациях, когда над баком водонагревателя недостаточно места для установки теплообменника, как показано выше, теплообменник можно расположить по-другому. Однако для максимальной эффективности лучше всего устанавливать его как можно ближе к водонагревателю. Мы можем дать вам конкретный совет для вашей уникальной ситуации.
Печь с нагнетанием воздуха
Ваш наружный котел Ezboilers отапливает дом через теплообменник вода-воздух, установленный в камере статического давления домашней печи.Единственное особое внимание следует уделить ситуациям, когда центральная система кондиционирования уже установлена вместе с печью. Новый теплообменник горячей воды нельзя устанавливать слишком близко к теплообменнику кондиционера, поскольку это может привести к замерзанию воды во время работы кондиционера. Если теплообменник необходимо установить очень близко к змеевику системы кондиционирования воздуха, вам необходимо слить воду из теплообменника перед использованием кондиционера. Мы хотим избежать этого варианта.Лучше всего установить теплообменник как можно ближе к печи, но не менее чем на 4 дюйма над печью, между печью и змеевиком кондиционера. Вот пара видеороликов, показывающих, как установить обменник.

Вы, безусловно, можете установить теплообменник, разрезав только одну сторону камеры статического давления и прикрепив угловые кронштейны к внутренним сторонам камеры статического давления, чтобы теплообменник мог опираться на нее.Ключ к его хорошей работе — обязательно заклеить все металлической лентой, чтобы максимальное количество воздуха проходило через теплообменник, а не вокруг него.
Бывают ситуации, особенно в старых домах, где кажется, что слишком мало места для работы на пленуме. Мы всегда готовы помочь вам разобраться. Мы не просто сдадим вашу новую плиту и уйдем, когда ее доставим. Мы проведем вас через весь процесс установки, включая осмотр существующей системы отопления, чтобы убедиться, что вы понимаете, как это делать правильно.
Система внутреннего котла
Если вы отапливаете свой дом с помощью внутренней бойлерной системы, а не с помощью системы принудительной подачи воздуха, вы используете пластинчатый теплообменник вода-вода для передачи тепла от печи Ezboiler в систему внутреннего бойлера. Это та же процедура, что и для подключения к водонагревателю. Опять же, вы включаете только «холодные» обратные линии от внутреннего котла. Вот несколько хороших видеороликов, описывающих простую процедуру.

EZ Котлы-печи также работают с системами водяного отопления.Вот изображение примерного коллектора для распределения нагретой воды по различным зонам нагрева.
Распределительный коллектор водяного отопления
Для получения помощи в установке поверхностного отопления мы рекомендуем наших друзей из Radiantec. Они предлагают БЕСПЛАТНУЮ помощь в дизайне, инструкции по эксплуатации и брошюры, даже если вы делаете это сами. Они помогут вам сделать работу правильно.
Radiantec
Теплообменник для вашей печи можно установить даже в тех случаях, когда печь расположена на чердаке.
Домашняя страница
Беспроводной термостат не подключается к котлу?
Стратегии устранения неисправностей, которые необходимо проверить перед вызовом инженера-теплотехника.
Многие современные котлы теперь управляются с помощью удаленного беспроводного термостата: отдельной «коробки», которая подключается к котлу через радиочастоту. Термостат используется для управления нагревом и горячей водой, для установки температуры и для программирования включения нагрева в заданное время.
Теперь, когда осень приближается, многие из нас не смогут снова включить отопление после лета, и это часто бывает, когда мы испытываем проблемы после длительного периода отсутствия (те, кто следовал нашим советам по летнему сантехническому делу, знают, что Всегда разумно включать отопление на короткие периоды каждые несколько недель в течение лета, чтобы все работало!).
В этом блоге конкретно рассматривается, что делать, если удаленный термостат не подключается к вашему котлу.Если это произойдет, вам, возможно, придется вызвать инженера-теплотехника, однако есть ряд вещей, которые вы должны попробовать, прежде чем делать это, потому что на самом деле это может быть что-то простое.
Вот стратегии устранения неисправностей, которые могут помочь вашему термостату снова заработать:
1. Проверьте батареи в термостате
Звучит так очевидно, но это действительно обычная вещь. Поскольку термостат работает в беспроводном режиме, единственным источником питания являются его батареи, и они не работают вечно.Попробуйте заменить батарейки, а затем включите обогрев.
2. Расположите термостат ближе к котлу
Общий совет: не держите термостат в непосредственной близости от котла, особенно если котел находится в небольшом помещении или замкнутом пространстве, потому что там может быть теплее. там, чем в других частях дома. Следовательно, термостат будет показывать более высокую температуру, чем на самом деле в доме в целом. Однако, если он находится слишком далеко, вы можете обнаружить, что он теряет связь.Диапазон термостатов будет варьироваться, но большинство из них даст вам 30-50 м, но, конечно, стены и мебель могут повлиять на это. Просто попробуйте приблизить это и посмотрите, имеет ли это значение.
3. Проверьте наличие помех
Другие интеллектуальные технологии могут потенциально прервать сигнал и не дать ему достичь котла. Смарт-телевизоры, маршрутизаторы и другие устройства потенциально могут помешать ему подключиться. Переставьте термостат так, чтобы между бойлером и термостатом не было ничего подобного.
4. Включите обогрев
Звучит глупо, но, возможно, обогрев не включается, потому что уже недостаточно холодно! Ваше отопление включится только тогда, когда температура упадет ниже установленной на термостате. Если вы установили очень низкое значение, возможно, температура в помещении не упала достаточно низко. Включите его, и вы можете обнаружить, что он работает нормально.
5. Ознакомьтесь с инструкциями производителя
Если термостат отображает код неисправности, вам необходимо проверить, что это означает, и он должен быть указан в буклете с инструкциями, который прилагался бы к устройству (если у вас его нет , большинство можно скачать с сайта производителя).Помимо объяснения того, что означают коды неисправностей, часто будут некоторые инструкции о том, что вы можете сделать, чтобы решить эту проблему. Даже если у вас нет кода неисправности, у многих будет руководство по поиску и устранению неисправностей, которое относится именно к этому устройству, поэтому оно должно быть полезно.
6. Попытайтесь повторно подключиться к котлу
Если ничего из вышеперечисленного не помогло, вы можете попробовать установить соединение снова. То, как вы это сделаете, будет зависеть от конкретного устройства. Обратитесь к инструкциям производителя или в Google для получения полезных видео и руководств по вашему конкретному устройству.
7. Перезагрузите котел
Возможно, неисправен котел, а не термостат. Попробуйте перезагрузить котел и посмотрите, имеет ли это значение.
8. Выключите и снова включите!
Если он работает на компьютерах, он может работать и на термостатах! Это не самая изощренная стратегия, но иногда может сработать реконфигурация.
