Способы подключения оборудования ZONT к котлам отопления (Способы управления)
Оборудование ZONT может управлять котлом 2-мя способами:Релейным:
— Включать и выключать котел, поддерживая заданную режимом отопления целевую температуру;
Цифровым:
— Рассчитывать оптимальную температуру теплоносителя для поддержания заданного режима отопления и передавать ее в котел в качестве целевой
1-ый способ называется «Релейный»
Котел при таком управлении полностью включается или полностью выключается, поддерживая заданную температуру, которая контролируется датчиком температуры из комплекта поставки термостата ZONT.
Для управления котлом у термостата используется встроенное реле. Это контакты 1, 2 и 3.
1-ый контакт «Общий»,
2-ой – «Нормально замкнутый»,
3-ий – «Нормально разомкнутый».
Реле моделей h2 и h3 рассчитано на нагрузку 120 В. Реле остальных моделей – на 220 В.
Применяется для газовых котлов, поддерживающих цифровой интерфейс OpenTherm, E-BUS, BridgeNet (Ariston), Navien или BSB. Мощность котла при таком управлении регулируется плавно без частых полных выключений — это называется «модуляция горелки».
Для подключения по цифровой шине у термостата используется отдельный цифровой вход (Вход 2). К нему подключается дополнительный Адаптер цифровой шины. Модель адаптера должна быть предназначена для чтения цифровой шины подключаемого котла. К адаптеру подключается котел. Точку подключения у котла нужно определить по информации из документации на котел. Таким образом, получается, что Адаптер цифровой шины подключается в разрез, между термостатом и котлом.
Есть модели термостатов и контроллеров ZONT, у которых адаптер цифровой шины конструктивно встроен в корпус прибора. Это модели:
ZONT H-1B, ZONT Connect и ZONT ВТ-2 поддерживающие цифровую шину OpenTherm
ZONT H-1V eBus — поддерживает цифровую шину E-BUS котлов Vaillant и Protherm
ZONT H-1 Navien — поддерживает цифровую шину котлов Navien
ZONT h3000+ — поддерживает цифровые шины OpenTherm, E-Bus/Ariston
ZONT h2000+ PRO — поддерживает цифровые шины OpenTherm, E-Bus, BridgeNet, Navien, BSB
ZONT h3000+ PRO — поддерживает цифровые шины OpenTherm, E-Bus, BridgeNet, Navien, BSB
Алгоритм цифрового управления
Для управления котлом по цифровой шине необходимо его перевести в режим максимальной мощности и модуляцию установить равной 100%.
Ограничить уровень модуляции при эксплуатации можно через настройки веб-сервиса*.
*Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.
Проверить совместимость котла с ZONT и возможные способы управления (релейный и цифровой) можно на странице Совместимость котлов с ZONT.
Схема подключения электрокотла к электросети
Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.
И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м., потребуется электрокотел мощностью 10кВт.
Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.
Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение.
Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН).
Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.
п.
В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.
Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт, чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.
Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома.
Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.
Схема подключения электрокотла к электросети 220 В (однофазного)
Как видите, питающую линию котла на 220 В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя (АВ) и Устройства защитного отключения (УЗО).
Так же, в обязательном порядке к корпусу устройства подключается заземление.
ТЭН или ТЭНы (если их несколько) в таком котле рассчитаны на напряжение 220В, соответственно к одному из концов трубчатого электрического нагревателя подключается фаза, а к другому ноль.
Для подключения котла требуется проложить трехжильный кабель (Фаза, Рабочий ноль, Защитный ноль — заземление).
Если же вам не удалось найти подходящий дифференциальный автоматический выключать или просто он слишком дорог в выбранной вами линейке защитной автоматики, его всегда можно заменить связкой Автоматический выключатель (АВ) + Устройство защитного отключения (УЗО), в таком случае схема подключения однофазного котла к электросети выглядит так:
Теперь осталось выбрать кабель нужной марки и сечения и номиналы защитной автоматики, для правильной электропроводки к электрокотлу.
В выборе необходимо отталкиваться от мощности будущего котла, а лучше всего рассчитывать с запасом, ведь в будущем, реши вы поменять котел, выбрать старшую модель (более мощную) вы уже не сможете, без серьезной переделки проводки.
Не буду загружать вас лишними формулами и расчетами, а просто выложу таблицу выбора кабеля и защитной автоматики в зависимости от мощности однофазного электрокотла 220 В. При этом в таблице будут учтены оба варианта подключения: через дифференциальный выключатель и через связку Автоматический выключатель + УЗО.
Для прокладки будут указаны характеристики медного кабеля марки ВВГнгLS, минимально допустимого ПУЭ (правилами устройства электроустановок) для использования в жилых зданиях, при этом расчеты сделаны для трассы от счетчика до электрокотла длинной 50 метров, если у вас это расстояние больше, возможно потребуется корректировка значений.
Таблица выбора защитной автоматики и сечения кабеля по мощности электрокотла 220 В
Устройство защитного отключения (узо) всегда выбирается на ступень выше стоящего с ним в паре автоматического выключателя, если же вам не удается найти УЗО необходимого номинала, можете взять защиту следующей ступени, главное не брать ниже положенного.
Особых сложностей и разночтений при подключении элекрокотла на 220В обычно не возникает, переходим к трехфазному варианту.
Схема подключения электрокотла к электросети 380 В (трехфазного)
Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:
Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.
Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.
Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:
В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:
Это так называемое подключение «звезда», для этого случая и подводится к котлу нулевой проводник.
Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.
Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:
Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:
Не отступайте от схем подключения допустимых для вашего электрокотла, если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.
Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?
Если утеряна инструкция по подключению вашего электрокотла или просто нет возможности к ней обратиться, определить правильную схему подключения в бытовых условиях можно так:
1. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Так, например, для подключения «звездой» и ТЭНах на 220В, три клеммы будут объединены перемычкой.
2. Само наличие нулевой клеммы — «N», свидетельствует о том, что ТЭН на 220 В и подключать их требуется по схеме «Звезда». При этом её отсутствие, вовсе не означает, что ТЭН на 380 В.
3. Самый же надежный вариант узнать наряжение ТЭН — это посмотреть маркировку, указанную либо на фланце, к которому закреплены трубчатые электронагреватели
Либо на самом ТЭН в обязательном порядке выдавливаются его параметры:
Если же у вас не получается наверняка узнать напряжение, на которое расчитан ваш электрический котел и схему подключения его ТЭН, а подключить «очень надо», советую использовать схему «Звезда».
При этом варианте, если Тэн окажутся расчитаны на 220 В, они будут работать в штатном режиме, а если на 380 В, то просто будут выдавать меньшую мощность, но главное не сгорят.
Вообще, случаи бывают разные, и все их охватить в формате одной статьи очень тяжело, поэтому обязательно пишите в комментариях свои вопросы, дополнения, истории из личного опыта и практики, это будет полезно многим!

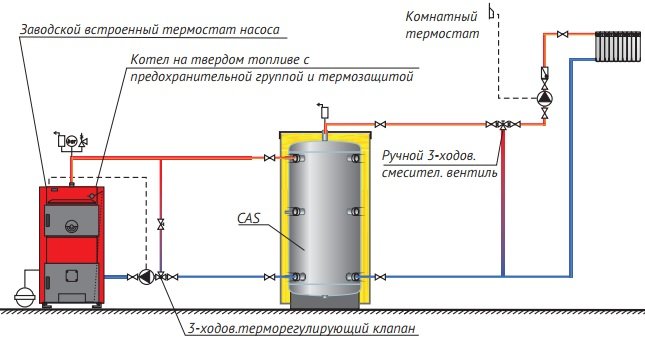

Как использовать термостат котла?
Зимой большинство людей используют котлы для обогрева дома. Бойлеры играют важную роль в обеспечении тепла. Котел является основным источником отопления в доме. Он используется для поддержания температуры в доме путем обеспечения тепла. Но сложно каждый раз управлять Котлом. Поэтому вместо этого тадо˚ котла для поддержания температуры в доме используется термостат. Умный термостат подключается к котлу и после этого поддерживает тепло в помещении.
Поскольку он может подключаться к нагревательным и охлаждающим элементам, таким как кондиционеры и печи, он поддерживает температуру в помещениях.
Термостат – это переключатель на центральное отопление. Но он переключается автоматически, так что вам не придется беспокоиться об изменении температуры в помещении. Термостат котла используется для подачи теплой воды к радиатору. Кроме того, он подает теплую воду к другим приборам, таким как смеситель и душ, к которым он подключен.
Для людей, у которых не так много времени для поддержания температуры в доме. Tado˚ предлагает интеллектуальный термостат — лучший вариант для них. Он может подключаться к любому отопительному прибору, а также использовать его для удаленного поддержания температуры с помощью смарт-приложения tado˚. Кроме того, вы можете запланировать отопление и отслеживать потребление энергии.
Тадо˚ обеспечивает лучший способ эффективного контроля температуры в доме. Он управляет только теми приборами, которые к нему подключены. Например, если вы подключите его к котлу, он будет автоматически включать и выключать его. Даже если вы находитесь на улице, вы контролируете его работу с помощью мобильного телефона.
Подключение приборов с помощью tado˚ заключается в том, что оно снижает энергопотребление за счет управления температурой. Вы также можете проверить, сколько энергии потребляется в день. Он совместим практически со всеми устройствами и подключается к голосовому контроллеру.
Как заменить термостат котла на tado
Если вы хотите заменить термостат котла на новый tado˚ Smart Thermostat. Затем выполните указанные ниже шаги:
РЕКЛАМА
Шаг 1. Установите онлайн-помощник
Используйте приложение tado˚ для умного дома, чтобы отсканировать код на проводном умном термостате. После проверки кода вы найдете инструкции по установке интеллектуального термостата tado˚. Внимательно выполняйте каждый шаг, чтобы заменить термостат котла.
Шаг 2- Заполните всю информацию, относящуюся к системе отопления
Прежде всего, вам необходимо предоставить информацию о вашем котле. После этого приложение tado˚ проверит, может ли tado˚ работать с системой отопления или нет.
После этого он даст вам инструкции.
Шаг 3. Следуйте инструкциям
Следуйте всем инструкциям приложения tado˚ home для установки интеллектуального термостата.
Шаг 4. Замените старый бойлер на смарт-термостат tado˚
Теперь последнее, что нужно сделать, это снять термостат котла по инструкции, предоставленной tado˚ Домашняя помощница. После успешного удаления термостата вы можете добавить новый термостат tado˚ Smart для бойлера. Аккуратно установите новый интеллектуальный термостат на место. Вы можете воспользоваться инструкциями, предоставленными домашним приложением.
Как подключить термостат tado˚ smart к бойлеру?
Чтобы ваш котел работал автоматически, вы должны подключить его к термостату котла tado˚, который является беспроводным. Используя термостат котла tado˚, вы можете поддерживать температуру в помещении с помощью телефона или установить его в автоматический режим.
Для этого блок расширения должен быть подключен к серверу tado˚ и системе отопления вашего котла.
Это достигается с помощью моста, который соединяет маршрутизатор с эфирным кабелем. Для подключения системы отопления соедините расширительную коробку с перемычкой. Нажмите и удерживайте кнопку сопряжения на мосту, а затем нажмите ее. Мост будет сопряжен с блоком расширения. После подключения ваш беспроводной термостат для котла tado˚ будет готов к использованию. Вы также можете воспользоваться помощью домашнего приложения tado˚ для подключения интеллектуального термостата tado˚ к котлу.
При какой температуре следует поддерживать термостат котла?
Радиатор должен поддерживаться на уровне 75 градусов Цельсия и не выше, а горячая вода должна поддерживаться на уровне 60 градусов Цельсия. Поддержание температуры в помещении важно для здоровья. Например, если вы держите температуру горячей воды ниже 60, вы можете страдать от тяжелых заболеваний, таких как болезнь легионеров. Потому что при низких градусных температурах могут размножаться бактерии. Кроме того, водопроводная вода должна иметь более низкую температуру, чем радиатор.
Заключительные мысли
Если вы хотите поддерживать температуру в помещении без изменения системы отопления, вы можете подключить интеллектуальный термостат tado˚ к котлу. Термостат для котла tado˚ ˚ можно легко использовать с помощью смартфона. Таким образом, проблем с регулировкой термостата котла у вас не возникнет.
Related Posts
Теги: кондиционерыappbestБойлер Термостатэнергияобогревдоминформацияонлайнмощностьсервервода
Подключение шлюза к котлу — документация EMS Gateway
Вы можете подключить шлюз либо к сервисному разъему котла, либо к тепловому насосу (если он есть) или вы можете подключить его к проводам шины EMS на стороне котла или на стороне термостата или модуля.
Примечание
Если у вас гибридная система, состоящая из газового котла EMS и теплового насоса EMS, вы можете подключить шлюз либо к котлу, либо к тепловому насосу.
Из-за технических ограничений шины EMS, если вы подключаете шлюз к котлу, вы не можете видеть тепловой насос и наоборот.
Только у Junkers есть модуль, который позволяет видеть котел с шины теплового насоса.
Сервисный разъем
С помощью дополнительного сервисного кабеля EMS можно подключить шлюз к сервисному разъему котла. Обычно он расположен на передней части котла под резиновой или пластиковой крышкой. Модели 9000i имеют сервисный разъем под передней крышкой. Сервисный разъем для тепловых насосов часто спрятан в виде отдельного кабеля внутри корпуса. Через этот сервисный разъем питается все устройство. Так что дополнительный источник питания не нужен. Вам нужен только сервисный кабель EMS.
Предупреждение
Не используйте дешевые аудиокабели для подключения шлюза к сервисному разъему шлюза. У большинства из них внутри очень тонкие провода, это может создавать много помех и может привести к возгоранию. Сервисный кабель EMS из интернет-магазина представляет собой кабель нестандартного качества с более толстыми проводами внутри.
Выключить котел или тепловой насос.
Сначала подключите кабель к шлюзу, а затем к котлу или тепловому насосу.
Плотно вставьте штекер в разъем или с обеих сторон.
Включите котел или тепловой насос.
Если шлюз подключен правильно, он начнет медленно мигать, показывая, что он работает и ищет шину EMS и сеть WiFi.
Ниже приведено несколько примеров расположения сервисных разъемов.
Примечание
Не устанавливайте Gateway внутри котла или теплового насоса. Шлюзу может стать слишком жарко, это ухудшит прием WiFi и т. д.
Сервисный разъем на котлах
Возможных мест больше, но не на всех котлах есть сервисный разъем. В общем, ВСЕ котлы Nefit, большинство котлов Buderus и Bosch, а также некоторые котлы Junkers имеют сервисный домкрат.
Домкрат для обслуживания тепловых насосов
Почти все тепловые насосы имеют сервисный разъем в виде кабеля внутри корпуса (Вы также можете вставить внутрь весь шлюз):
Кабель начинается с белого разъема BBT на стороне серой монтажной платы.
Примечание
Серая коробка со всеми разъемами, как показано на изображении выше, называется «монтажной платой». Все тепловые насосы Bosch с шиной EMS имеют точно такую же плату. Если в вашем тепловом насосе его нет, ваш тепловой насос может быть одним из немногих, у которых вообще нет СЭМ. Пожалуйста, свяжитесь со мной в этом случае, возможно, вам придется вернуть шлюз.
Провода EMS/термостата
Если в вашем котле нет сервисного разъема или он есть, но вы хотите установить шлюз EMS Bus Gateway в другом месте, вы можете использовать винтовой зажим для подключения к двум проводам шины EMS. Это может быть параллельно с термостатом или изнутри котла.
Примечание
Вы можете подключить шлюз рядом с термостатом, но он будет работать намного лучше, если вы подключите его рядом с котлом.
Внутри котла находится ряд электрических винтовых клемм, которые будут напоминать примеры, приведенные ниже.
Может быть короткий ряд клемм, но для некоторых котлов их может быть 20 и более.
Опасность
Будьте осторожны при доступе внутрь котла. Присутствует сетевое напряжение. Прежде чем продолжить, отключите котел от сети.
Теперь вам нужно найти разъем терминала шины EMS. Обычно этот разъем оранжевого или белого цвета для котлов и модулей и синего цвета для тепловых насосов. Если к вашему котлу подключен термостат EMS, он также будет подключен к этой клемме. У некоторых котлов Junkers клеммы зеленого цвета и имеют маркировку «B» и «B» или «RC».
Совет
Если у вас котел Junkers и вы видите, что ваш термостат (все FR/FW 50/100/110/120 и т.д.) не подключен к разъемам ВВ но на трех других разъемах (1/2/4) рядом с ним вы также можете перепаять термостат на двухконтактный разъем BB. В противном случае термостат не будет виден на шине EMS. Снимите термостат с настенного кронштейна и определите, какие провода идут на ВВ, и подключите их также к ВВ со стороны котла.
Ниже приведены возможные типы разъемов шины EMS для нескольких моделей котлов.
На следующей странице также есть более подробное руководство с примерами для многих конкретных котлов и тепловых насосов. Видеть: Подключение шлюза к конкретным котлам и тепловым насосам.
Если ваш котел имеет несколько разъемов шины EMS, подключите шлюз к оранжевому/синему разъему или к разъему, который уже подключен к устройству шины EMS. Если ваш модуль EMS имеет разъемы EMS IN и EMS OUT, сначала попробуйте использовать EMS OUT, а если это не сработает, используйте EMS IN. Если ваш модуль EMS имеет несколько пронумерованных разъемов шины EMS, подключите шлюз к оранжевому разъему шины EMS или к разъему без номера.
Предупреждение
ЗАПРЕЩАЕТСЯ подключать шлюз к контакту включения/выключения, шине OpenTherm, сети 24 В или сети! ТОЛЬКО к разъему шины EMS. Не подключайте шлюз последовательно с другими устройствами EMS, только параллельно. Если вы не уверены, какой разъем использовать, пришлите мне изображение, и я помогу вам выбрать правильный.
Ниже некоторые «запрещенные» разъемы:
Почти на всех котлах не имеет значения, какой провод СЭМ вы подключаете к какому из этих двух выводов клеммы, так как Шлюз имеет внутреннюю схему коррекции.
Если шлюз подключен правильно, он начнет медленно мигать, показывая, что он работает и ищет шину EMS и сеть WiFi.
Не подсоединяйте разъем и винтовую клемму одновременно. Оба разъема имеют внутреннее жесткое соединение, поэтому, подключив их одновременно, вы можете замкнуть шину накоротко.
Первая загрузка -> Проверьте светодиод
Если вы подключите шлюз к котлу или подключите вилку питания, синий светодиод начнет мигать, указывая на то, что он загрузился и ищет шину EMS.
Как только он обнаружит шину EMS и вашу сеть Wi-Fi, он загорится постоянным светом.
Если шлюз уже был сконфигурирован ранее, после загрузки светодиод будет очень быстро гореть постоянно или медленно мигать.
