Подключение котла к системе отопления

Автор Монтажник На чтение 16 мин Просмотров 15.4к. Обновлено

При обустройстве автономного отопления частного дома собственнику приходится выбирать котел в соответствии с видом топлива, схемой его обвязки и потребности в дополнительном горячем водоснабжении. Проводя подключение котла к системе отопления учитывают его функциональное назначение и в соответствии с ним подбирают необходимые комплектующие и трубопроводную арматуру.

Большинство потребителей используют в качестве источника топлива для котельного оборудования природный горючий газ как наиболее дешевый, доступный и практичный вид. Помимо подключения газового котла к отопительной системе, потребителю приходится неукоснительно выполнять ряд требований по выбору помещения, монтажу дымохода и подсоединению к источнику электроэнергии.

Рис. 1 Подключение котла к системе отопления с обвязкой в частных домах

Содержание

  1. Разновидности газовых отопительных котлов
  2. Конденсационные
  3. Требования к котельным
  4. Подключение котла к системе отопления
  5. Одноконтурного
  6. Двухконтурного
  7. Косвенного обмена
  8. Особенности подсоединения котлов к источнику электроэнергии
  9. Организация дымохода

Разновидности газовых отопительных котлов

Используемые потребителями газовые котлы для обогрева индивидуальных домов подразделяют на следующие категории:

Одноконтурные прямого нагрева. Внутри данного прибора помещен теплообменник, по которому циклически проходит теплоноситель в самотечном режиме или методом проталкивания его циркуляционным насосом. Температура отопительной жидкости в системе может автоматически регулироваться переключением скоростей циркуляционного электронасоса или пламенем горелок.

Двухконтурные. Обычно в большинстве загородных индивидуальных домов отсутствует горячее водоснабжение (ГВС) и потребителю приходится решать задачу его обеспечения. Для этого в отопительный котел помещают второй теплообменник, по которому протекает подогреваемая вода из магистрали холодного водоснабжения ХВС. При открывании горячего крана водный поток двигается по контуру ГВС и проходя через вторичный теплообменник нагревается. Данная схема имеет следующие недостатки:

  • В трубопроводе ГВС при закрытых кранах вода не циркулирует и находится в охлажденном состоянии. Для поступления горячей воды приходится ждать ее прохождения и нагревания через вторичный теплообменник. В результате происходит незапланированный перерасход холодной воды и потеря времени при ожидании горячего потока в десятки секунд (зависит от длины водопровода и его диаметра).
  • Объем контура ГВС в двухконтурных агрегатах довольно мал. Связано это с тем, что входные патрубки холодной и горячей воды обычно делают диаметром в 1/2 дюйма, что не может обеспечить высокий уровень водопотребления.

В итоге большинство двухконтурных моделей способны эффективно работать лишь на одну точку водоразбора.

К преимуществам данного типа оборудования можно отнести более низкую стоимость в сравнении с одноконтурными аналогами.

Двухконтурные модели рекомендуется устанавливать в дома общей площадью не более 150 м2 с одной ванной комнатой.

Рис. 2 Основные узлы настенного одноконтурного котла

С бойлером косвенного обмена. Система состоит из одноконтурного котла и теплоизолированной бойлерной емкости большого объема, в которой находится нагреваемая вода. Процесс подогрева в бойлере осуществляется за счет прохождения по его внутреннему теплообменному змеевику отопительный жидкости из контура отопления. В системе с бойлером вода постоянно циркулирует по трубопроводу ГВС, а благодаря ее большому объему в емкости, к магистрали можно подключать большое число точек водоразбора. В результате потребитель всегда имеет горячую воду в любых объемах при среднем числе точек водозабора около трех.

Агрегаты с бойлером косвенного обмена рекомендуется размещать в домах с площадью более 150м2.

По типу установки газовые котлы делят на:

Настенные.Это агрегаты небольшого объема, которые подвешиваются на стену котельной и занимают мало места. Настенные модели выпускают тепловой мощностью от 10 до 60 кВт с медным теплообменником, их основные особенности:

  • Средний службы 10 лет.
  • При работе медный теплообменник допускает значительные перепады температур между подачей и обраткой.
  • Температура отопительной жидкости может изменяться в интервале от 25 до 80 °С.
  • Средний КПД настенного оборудования составляет 92%.
  • Агрегаты обладают небольшим весом, модель на 24 кВт имеет массу не более 30 кг.
  • Средняя стоимость настенных приборов составляет 500 у. е.
  • Для отвода дыма используются горизонтальные коаксиальные дымоходы.

Рис. 3 Основные узлы настенных двухконтурных моделей

Напольные. Данного типа котлы выпускают тепловой мощностью от 20 до 150 кВт, их отличительные особенности:

  • КПД напольных моделей не превышает 90%.
  • Чугунный массивный теплообменник имеет срок службы до 50 лет.
  • Из-за применения чугуна вес агрегата довольно высок, к примеру модель на 24 кВт имеет массу 130 кг.

Стоит заметить, что помимо чугуна, напольные агрегаты выпускают и со стальными теплообменными узлами.

  • Рабочая температура теплоносителя 60 — 80 °С при недопустимости перепада между подачей и обраткой более 20 °С из-за вероятности растрескивания чугуна.
  • Средняя цена напольных моделей составляет 800 у.е.
  • Почти все напольные агрегаты рассчитаны на использование вертикального дымохода.

Конденсационные

Данную разновидность настенного газового котла относят к последним разработкам в области отопительного оборудования, его основное отличие от обычных — более высокий КПД, доходящий до 98%. Этого показателя добиваются за счет того, что для подогрева теплоносителя забирают тепловую энергию у продуктов сгорания, снижая их температуру на выходе до 50 °С. При этом внутри котлового теплообменника жидкость от горячего дыма превращается в пар и после охлаждения выпадает в конденсат, после чего процесс циклически повторяется.

Агрегаты конденсаторного типа обычно подвешивают на стенах, они имеют тепловую мощность в диапазоне от 20 до 110 киловатт.

Рис. 4 Главные узлы напольного агрегата

Требования к котельным

В СНиП 2.04.08.87 приведены следующие нормы по размещению котельного оборудования:

  • Не допускается устанавливать в одном помещении более двух котлов (водонагревателей).
  • При необходимости размещения котельной за пределами жилого дома, решение принимается архитектурно-проектной организацией или эксплуатационной газовой службой. Требования к данным помещением аналогичны для жилых зданий.
  • Установка водонагревательных котлов допустима в кухонных и прочих нежилых помещениях за исключением ванных комнат.
  • Запрещено размещение любого газопотребляющего оборудования в подвалах за исключением индивидуального жилья, если данные помещения освещаются естественным светом, а топливом является газ природного происхождения.
  • Подвесные газовые котлы должны размещаться на стенах с несгорающим покрытием или изолированными листовой сталью по 3-х мм асбестовому полотну.
  • Изоляционное покрытие должно выступать за габаритные параметры агрегата на 100 мм.
  • При напольном размещении отопительного оборудования зазор до стены принимают равным 100 мм.
  • Если на кухне размещают отопительное оборудование вместе с газовой плитой, ее объем берут на 6 кубометров больше, чем в нормах для газопотребляющих плит.
  • При размещении отопительного агрегата с дымоходом, высота потолков в помещении должна быть не менее 2-х метров при его общем объеме 7,5 м3. Если в частном доме устанавливают два котла, объем помещения не должен быть ниже 13,5 м3.
  • Котельная должна быть оборудована вентканалом типовых размеров, выходящим на улицу.
  • Внизу стеновой перегородки или дверного полотна должен располагаться проем (решетка) общей площадью от 0,02 м2.

Рис. 5 Системы отопления с различными видами трубопроводов

Возможно будет полезным почитать про газификацию дома в целом, этапы подключения дома к газу, необходимую документацию.

Подключение котла к системе отопления

Решая задачу, как подключить газовый котел к системе отопления, учитывают конструктивное исполнение агрегата и схему его обвязки. Стоит отметить, что типовая отопительная система принудительного принципа действия, которая используется в большинстве случаев, обязательно имеет в своем составе циркуляционный насос и расширительный закрытый бак. Данное оборудование обычно устанавливается в отопительный контур, хотя многие современные газовые котлы имеют встроенные циркуляционный электронасос и гидробак.

Одноконтурного

Схема подключения газового котла с одним контуром не отличается высокой сложностью и состоит из замкнутой трубопроводной линии, в которую последовательно подключены фильтры, циркуляционный электронасос, запорная арматура.

Приборы для спуска воздуха и расширительный бак подключают к магистрали параллельно.

Основные комплектующие для обвязки одноконтурной отопительной системы и их параметры:

Котел. Современные агрегаты имеют электронную систему управления температурными параметрами и нередко оснащены следующими встроенными приборами: гидравлическим баком, циркуляционным насосом, автоматическим воздухоотводчиком, перепускным клапаном, электронными стабилизатором напряжения, манометром и его механическим дублером (бренд Vaillant).

Одноконтурные котлы оснащены четырьмя выходными патрубками с наружной резьбой на 3/4 дюйма: два из них используют для подключения к магистрали с теплообменными приборами и еще два применяют для подсоединения бойлера косвенного обмена.

Рис. 6 Двухконтурный газовый котел — конструктивное устройство и внешний вид на примере модели Navien Smart Tok

Трубы. Для монтажа отопительной системы чаще других используют трубы для отопления из полипропилена, металлопласта, сшитого полиэтилена, реже из меди и нержавейки из-за их высокой стоимости. Для типовых моделей мощностью до 28 кВт внутренний диаметр трубопровода принимают равным не менее 20 мм, при этом оптимальные показатели для:

  • меди — 22 мм;
  • полипропилена (РР) — 25 мм;
  • металлопласта PEX-Al-PEX — 26 мм.

Пользователю следует знать, что у всех перечисленных видов труб размеры задаются их наружным диаметром, то есть если исключить тонкостенную медь, то металлопластиковая и полипропиленовая труба снаружи должна быть больше внутреннего диаметра на один типоразмер, то есть 32 мм.

Кстати, про отопление в частном доме из полипропиленовых труб можно почитать в отдельной статье!

Запорная арматура. К одноконтурному газовому котлу подходят пять трубопроводов – четыре для подачи и отвода отопительной жидкости и один газовый. Чтобы получить возможность перекрывать поток рабочей среды, в систему помешают отсечные краны в следующих ситуациях:

  • Чтобы подсоединить трубы подачи и обратки к котловому теплообменнику. Применение шаровых кранов позволяет снимать агрегат для ремонта и техобслуживания.
    Иногда ставят еще два дополнительных крана в трубопровод подачи и обратки. Делают это в том случае, если существует возможность слива ядовитого этиленгликолевого теплоносителя из котла при его снятии. В этой ситуации агрегат извлекают вместе с закрытыми отсечными кранами, чтобы предотвратить выливание отопительной жидкости из теплообменника. А вторая закрытая пара предотвращает вытекание теплоносителя из трубопровода.
  • Через отсечной кран производят подсоединение гидроаккумулятора к котлу — это позволяет снять его в любое время без излива теплоносителя.
  • Также шаровые краны монтируют по обе стороны фильтров без функции самоочистки для их снятия в случае ручной механической очистки.
  • В обвязке циркулярного электронасоса шаровая запорная арматура дает возможность снимать прибор для ремонта и проведения профилактических работ.
  • Краны помещают в трубопровод подкачки и в его нижнюю точку для слива (наполнения контура) теплоносителя.

Рис. 7 Применение отсечных кранов на входных котловых патрубках и фильтров грубой очистки (из-за неправильной установки по вертикали и сеткой вверх они бесполезны)

Фильтры. В магистраль отопительной системы обязательно помещают фильтр грубой очистки с сеткой на 100 или 200 мкм. Иногда ставят второй более мелкий механический фильтр на 20 мкм, обычно используют самопромывной тип с манометром на оголовке и спускным краном внизу.

Гидравлический бак. Прибор необходим для собирания расширяемой при нагревании отопительной жидкости.

Хотя во многих моделях присутствует встроенный гидробак, его объем для систем с большим количеством теплоносителя может оказаться недостаточен и возникает необходимость в дополнительном внешнем приборе.

Манометр. Приборы служат для контроля и регулировки давления в контуре, во многих котлах имеются как электронная, так и механическая модели.

Автоматический воздухоотводчик. Современные котлы уже оснащены встроенным воздухоотводчиком, однако он не решает проблемы с завоздушиванием по всей магистрали. Поэтому лучший вариант — установить один из приборов в самой верхней точке отопительного контура.

Группа безопасности. В настенных моделях аварийный спускной клапан в случае увеличения объема теплоносителя при перегреве размещен внутри прибора.

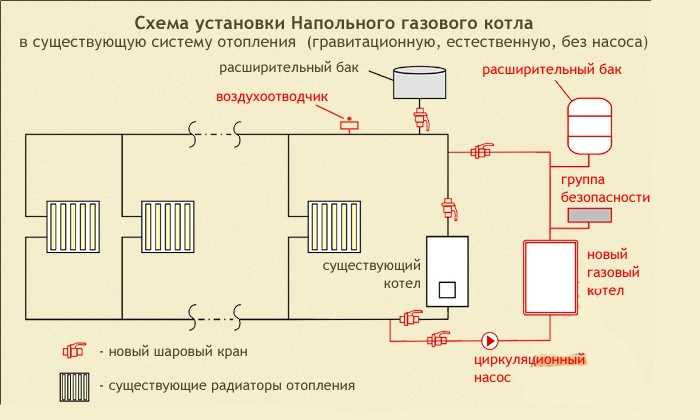

Подключение к системе напольного котла, обладающего высокой тепловой мощностью, нередко сопровождается установкой внешней группы безопасности — прибора, включающего в себя манометр, воздухоотводчик и спускной клапан. Аварийную арматуру размещают в непосредственной близости от котла на подающем трубопроводе.

Циркуляционный электронасос. Трехскоростной циркуляционный электронасос, устанавливаемый внутри многих газовых котлов, не всегда может справиться с проталкиванием жидкости по слишком длинному отопительному контуру с радиаторами или по ветвям теплых полов. Поэтому стандартная обвязка одноконтурных агрегатов может включать в себя еще один или больше циркуляционных электронасосов.

Рис. 8 Оборудование котельной с настенным отопительным котлом

3-х ходовой термоклапан. Прямое подключение напольного газового котла значительной тепловой мощности с чугунным теплообменником к отопительной линии чревато высокой вероятностью повреждения чугуна из-за большой разницы в начальных температурах подаваемой и обратной теплоносящей жидкости. Так как чугун может разрушиться при температурном перепаде около 40 °С, а нагревательный агрегат работает в режиме 60 — 80 °С, то при работе с остывшим тепловым носителем повышаются риски разрушения чугунных или стальных теплообменников.

Поэтому нередко между линиями подачи и обратки устанавливают параллельную перемычку (байпас) с термозависимым трехходовым обратным клапаном. При высокой разнице между температурами подаваемого и обратного теплоносителя клапан открыт и жидкость двигается по параллельному контуру малой длины. Как только отопительная жидкость нагревается и температуры подачи и обратки выравниваются, клапан закрывается и тепловой носитель начинает поступать в контуры отопления с радиаторами или теплыми полами.

Стабилизатор напряжения. Хотя современные нагревательные котлы имеют внутренний стабилизатор, он не всегда справляется с перепадами напряжения в сельских сетях, которые могут составлять десятки вольт. Поэтому пользователю следует отдельно приобрести электронный стабилизатор и запитать через него котел.

Рис. 9 Схема обвязки напольного одноконтурного котла с воздухоотводчиком и группой безопасности

Статья по теме:

Промывка системы отопления в частном доме – способы, реагенты и инструмент. Возможно, что интересуясь про подключение котла к системе отопления, будет интересно узнать о способах и методах промывки систем отопления. Применяемые реагенты, инструменты и приспособления. Почитайте, возможно будет интересно!

Двухконтурного

В отличие от одноконтурных разновидностей, двухконтурные имеют дополнительные трубопроводы подачи холодной и отвода горячей воды. Подключение двухконтурного газового котла к системе отопления аналогично одноконтурным моделям — в отопительной магистрали используют трубы одинакового сечения, одну и ту же запорно-регулирующую арматуру и места ее расположения.

Дополнительно двухконтурная система отопления и ГВС включает в себя:

1. Трубопроводы холодной и горячей водоподачи с внутренним стандартным проходным каналом:

  • 15 мм — для меди, нержавейки;
  • 20 мм — для полипропилена РР и металлопласта PEX-Al-PEX.

Для полимерных труб это означает, что их регламентированный наружный диаметр составляет 25 мм.

2. Линию подпитки. В двухконтурных моделях предусмотрена возможность непосредственно от трубопровода запитывать отопительный контур водой из магистрали холодного водоснабжения.

Это очень удобно и не требует применения наружного электронасоса для закачки отопительной жидкости под давлением в трубопровод. Как правило, давление в наружной водопроводной системе выше, чем в отопительной магистрали (соотношение примерно 3 к 1 бару), поэтому при непосредственном соединении 2-х трубопроводов вода поступает в отопительную магистраль.

На подпитывающий трубопровод обычно ставят запорный шаровый кран и обратный клапан, предотвращающей поступление отопительной жидкости в водопроводную магистраль при падении в ней напора или отсутствии воды.

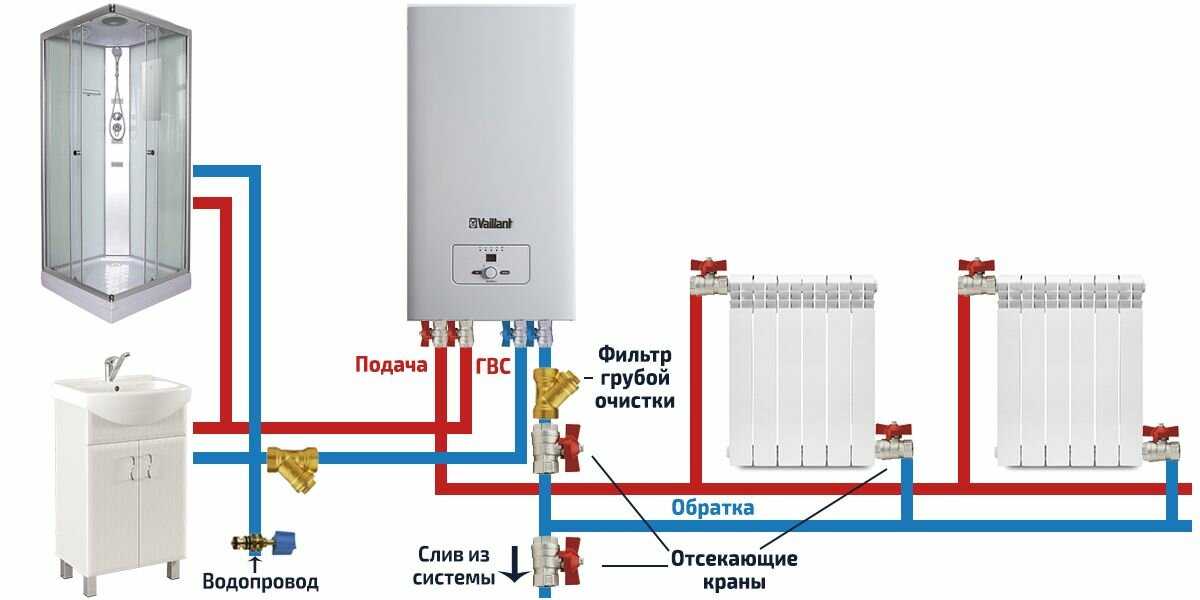

Рис. 10 Схема монтажа настенных моделей с двумя контурами

Косвенного обмена

Основные принципы построения, приборы, арматура, размеры тип и трубопроводов для подключения котлов к бойлерам косвенного обмена аналогичны изложенным выше. Дополнительно система содержит следующие элементы:

  1. Непосредственно сам бойлер с теплообменной спиралью, в котором происходит подогрев воды от отопительной жидкости.
  2. Расширительный бак для горячей воды, он отличается от отопительного по внутренней конструкции и материалам изготовления. Обычно аккумуляторный бак ГВС делают белого цвета.
  3. Шаровый кран в линии подачи воды в бойлер с обратным клапаном.
  4. Группа безопасности бойлера, предотвращающая его выход из строя при аварийном перегреве воды. На бойлер устанавливают один выпускной клапан, его обычно помещают над резервуаром.
  5. Спускной шаровый кран или клапан с рычагом флажкового типа, приборы обычно помещают в самой нижней точке на подающий трубопровод.
  6. Повысительный электронасос. Для подачи нагретой воды по трубам и создания в контуре горячего водоснабжения необходимого напора в трубопровод встраивают повысительный (рециркуляционный) электронасос.

Стоит отметить, что в системе косвенного обмена можно использовать и двухконтурный котел, заглушив входной и выходной патрубки холодной водоподачи и отвода горячей воды или применив иную схему подключения.

Рис. 11 Схема подключение котла к системе отопления к газовому котлу Viessmann и бойлера косвенного обмена

Особенности подсоединения котлов к источнику электроэнергии

Для корректной работы электроники отопительного котла необходима энергия, обычно потребляемая ей мощность невелика и составляет в среднем около 100 ватт. Подключение газового котла к источнику электроэнергии производится простым включением электрического кабеля в розетку, при этом не требуется проведение каких-либо дополнительных операций.

К недостаткам проживания в загородной местности относят нестабильность напряжения в сети, которое нередко выходит за нормированные ГОСТ рамки +6% -10% от 230 В.

А так как газовые котлы могут работать некорректно или электроника при значительных перепадах напряжения в доме может выйти из строя, становится актуален выбор подходящего стабилизатора напряжения.

Наиболее приемлемым вариантом для пользователя является приобретение стабилизатора релейного типа. В его конструкции имеется трансформатор с рядом вторичных обмоток, которые подключаются к агрегату при срабатывании реле. А само реле в свою очередь реагирует на величину внешнего напряжения через электронную схему. В результате на выходе стабилизатора будет стабильное напряжение, не выходящее за предельно допустимые нормы по ГОСТ.

В недорогом типовом стабилизаторе имеется четыре реле, то есть при превышении входного напряжения оно может опускаться на две ступени. Аналогичная ситуация произойдет и при понижении входного напряжения– на выходе возможен его двухступенчатый подъем.

Так как большинство поставляемых на отечественный рынок стабилизаторов выполнены на 99% из китайских комплектующих, не имеет смысла обращать внимание на бренд производителя.

Единственный фактор, который следует учитывать кроме цены при выборе стабилизатора — удобство его размещения в котельной, то есть практичнее выбрать подвесной прибор.

Если в районе проживания пользователя часто отсутствует электрическая энергия, следует рассмотреть приобретение источника бесперебойного питания.

Рис. 12 Популярные марки стабилизаторов напряжения для котлов и их размещение

Организация дымохода

Подключение настенного котла предусматривает использование коаксиального дымохода, выходящего через стену здания на улицу.

Конструктивно устройство представляет собой отрезок трубы с двумя оболочками — по внутренней камере горячие продукты горения выходят наружу, а через внешнюю происходит всасывание воздуха для работы газовых горелок. Коаксиальный дымоход при выходе наружу наклоняют вниз на 3 — 5 градусов для стекания конденсата на землю.

Для подключения напольного агрегата используют вертикальный дымоход, основные требования ко всем видам:

  • Материалы исполнения дымохода должны быть негорючими и коррозионностойкими, обычно это оцинкованная сталь или нержавейка.
  • Участок вертикального дымохода на чердаке или при выходе на крышу, имеющий контакт с наружным воздухом, должен быть теплоизолирован. Это предотвратит чрезмерное появление конденсата.
  • Сечение дымохода не должно быть меньше диаметра выходного патрубка котла.
  • В дымоходной трубе должны быть предусмотрены окошки для прочистки.
  • По пути следования продуктов сгорания не должны располагаться изгибы и повороты трубы (их число не может быть больше 2-х).
  • Длина соединительного котлового патрубка с дымоходной трубой не должна превышать 250 мм.

Рис. 13 Правила подключение котла к системе отопления и внешний вид коаксиальных дымоходов

Решая задачу, как подключить котел к отопительной системе, рассматривают функциональные возможности оборудования и выбирают правильную схему его соединения с трубопроводом, запорно-регулирующей арматурой и приборами. Стоит отметить, наибольшей сложностью обладает схема подключения двухконтурного газового котла или его одноконтурного аналога к бойлеру косвенного обмена, однако и в этих вариантах правильно провести монтаж по силам работнику даже с небольшим опытом.

Как подключить отопительный котел? Раскрываем все секреты монтажа



Для качественного обогрева жилища недостаточно выбрать хороший котел и поставить высококлассные радиаторы. Нужно еще правильно собрать всю систему воедино, чтобы она хорошо функционировала с максимальной производительностью и минимальными потерями. Оптимальная схема подключения котла отопления для разных моделей будет отличаться.



Здесь нужно учитывать много сопутствующих факторов, поэтому при отсутствии знаний в подобных делах лучше обратиться за помощью к профессионалам. Все свои идеи лучше наносить на чертеж, чтобы в ходе непосредственного монтажа не упустить важных деталей. Лучше будет сразу разработать несколько вариантов, среди которых затем выбрать наилучший и реализовать его на практике.




Существует несколько видов котлов, которые отличаются используемым типом топлива. В целом для всех процедура будет носить примерно одинаковый характер, но есть несколько существенных моментов различия. Их необходимо учитывать при проектировании чертежа. Также на итоговый вариант рисунка будет влиять количество и размер комнат, этажность дома, номинальное давление в системе водоснабжения, принцип устройства дымохода для вывода продуктов горения за пределы жилых помещений.


Важно учитывать и мощность самого котла, а также производительность насоса принудительной циркуляции теплообменника. Как видно, факторов очень много и уделить внимание нужно каждому. Любая ошибка в расчетах может привести к низкоэффективному эксплуатационному потенциалу системы. А на исправление недочетов придется потратить много времени и денег. Возможен даже вариант с полной переделкой всей отопительной системы.



Подключение газового котла


Схемы подключения газовых котлов отопления являются одними из наиболее простых. Здесь все элементы снабжения подаются при помощи централизованных коммуникаций, так что пользователь четко знает все необходимые для расчета параметры. Необходимо будет провести следующие коммуникации для обеспечения рабочего процесса:



  • —    трубопровод для подачи теплообменника в систему отопления;
  • —    трубопровод-обрат, обеспечивающий возврат жидкости к котлу для подогрева;
  • —    газопровод для бесперебойного обеспечения отопителя топливным ресурсом;
  • —    дымоход для отвода отработанных газов и их выброса в атмосферу;
  • —    при использовании двухконтурной модели также потребуется еще два трубопровода для подачи и обрата горячей воды.




При соединении газовых труб с котлом особое внимание нужно уделить герметизации стыков. Любая утечка газа несет серьезную угрозу для жизни людей, поэтому шутки в таких вопросах неуместны. Заодно стоит обработать герметиком и все соединения водопроводных труб, чтобы избежать утечек. Также запрещается вещать настенный котел прямо под потолок или оставлять у пола. Расстояние до верхней точки должно быть не менее одного метра. В остальном схема подключения настенного котла не имеет отличительных особенностей.



Подключение твердотопливного котла


Схема подключения твердотопливного котла отопления будет отличаться лишь одним нюансом: здесь не потребуется газопровод. В остальном последовательность технологических операций будет идентична предыдущему случаю. Данный тип котлов является более безопасным, так как твердое топливо не подвержено утечкам. Но это вовсе не означает, что не нужно соблюдать никаких правил.




Хранить запасы горючего стоит в нескольких метрах от открытого огня, чтобы от искры не произошло самопроизвольного возгорания. А лучше вообще подготовить в котельной специальный металлический ящик, который будет служить для складирования угля или дров.



Подключение электрического котла


Схема подключения электрического котла отопления вообще является наиболее простой из всех существующих аналогов. Здесь нужно подвести только водопровод, так как система снабжения топливом и дымоход в ходе эксплуатации не потребуются.





Что касается электропитания, то лучше протянуть отдельно выделенную линию, которая будет начинаться на входе в квартиру или дом сразу после стабилизатора напряжения. Это позволит котлу работать самостоятельно, не оказывая никакого влияния на другие бытовые приборы. Но если такой возможности нет, подойдет и стандартная проводка.





Производители оборудования настоятельно рекомендуют устанавливать источники бесперебойного питания. Они позволят котлу продолжать функционировать некоторое время при отключении света, так что человек не будет мерзнуть во время аварийно-ремонтных работ.



Подключение двухконтурного котла отопления


Схема подключения двухконтурного котла отопления потребует проведения большего количества расчетов. Здесь все дело в том, что будет тянуться еще две дополнительных трубы. И нужно сделать это таким образом, чтобы рабочее давление в внутри системы не падало ниже нормального уровня.




Оба работающих контура котла функционируют независимо друг от друга, так что мешать работе соседа они не станут. А вот падение давления может привести к неполноценному отоплению или недостаточному напору при открытии крана с горячей водой. На сегодня существует много способов расчета эксплуатационных параметров трубопровода, так что определить оптимальное соотношение не составит труда. Главное правильно реализовать теорию в жизни.


Иногда бывают ситуации, требующие одновременной установки нескольких отопителей. Схемы подключения двух котлов отопления можно найти в интернете или узнать у профессионалов. Такой подход обычно применяют, когда нужно прогреть помещение огромных размеров, и один агрегат не справится с задачей. Реже устанавливают два котла, чтобы один служил в качестве резервного на случай выхода из строя основного.

Как правильно подключить твердотопливный котел

Устройство системы отопления в частном доме начинается с установки котла. Во многих загородных поселках отсутствует газопровод с природным газом. Инструкция, как правильно подключить твердотопливный котел облегчит эту проблему.

Содержание

  • 1 Необходимые условия для правильного подключения твердотопливного котла к системе отопления

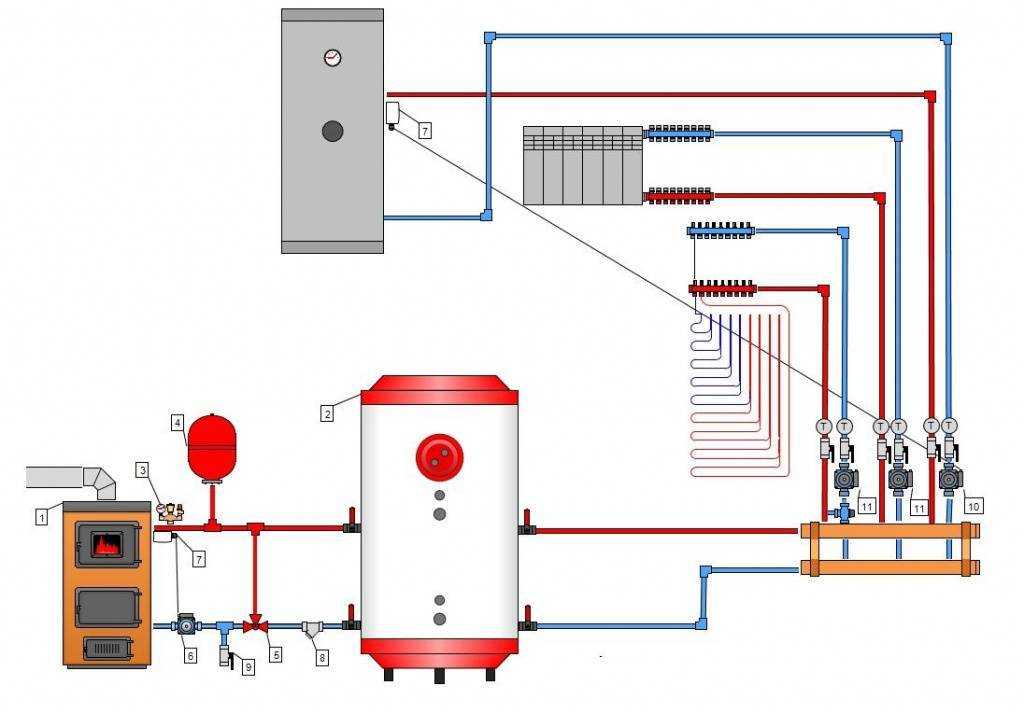

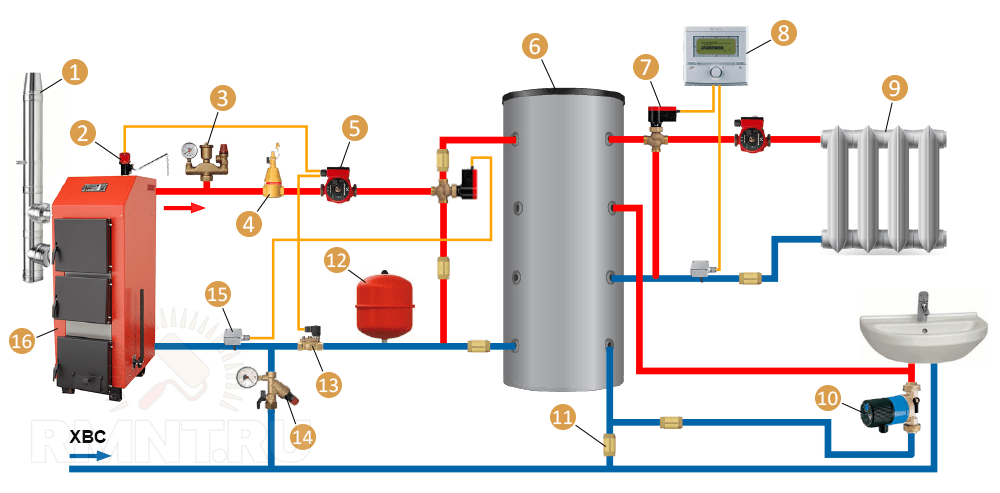

  • 2 Подключение твердотопливного котла в паре с газовым, схемы и особенности
  • 3 Совместная работа твердотопливного котла в паре с электрическим
  • 4 Согласованная работа твердотопливного, газового и электрического котлов отопления

Необходимые условия для правильного подключения твердотопливного котла к системе отопления

  1. Помещение для котельной выбирается отдельное. Площадью порядка 7м2. Котельная в отдельном здании идеальный вариант. Загрузку топлива в котельную можно облегчить. Достаточно в зоне приемного бункера с наружной стороны где будет выгружаться, к примеру, уголь, смонтировать так называемую течку. Выгрузив топливо в приемный бункер, уголь по наклонной ссыпается внутрь котельной самостоятельно.
  2. Расположить котел отопления предпочтительно ниже 0 отметки пола. Данный вариант установки котла обеспечивает идеальную циркуляцию теплоносителя в системе отопления без использования циркуляционного насоса.
  3. Основание под котел необходимо выполнить из бетонной подушки с ровным верхним слоем. Толщина бетонной стяжки 10 см. Площадь основания под котлом должно быть больше габаритов подключенного котла на 20 см. Со стороны топки 40-50 см.
  4. По нормам СНиП и пожарным требованиям НПБ расстояние между котлом и стеной 50 см. Со стороны топочного отверстия, топки, до противоположенной стены расстояние не менее 1,3м.
  5. Установленный отопительный котел не должен иметь зазоров между основанием и корпусом.
  6. Подключить котел к системе отопления необходимо стальной трубой длиной не менее 1 метра на входе и выходе трубопровода. Подключать котел к системе отопления медными и полимерными трубами неправильно.

Ниже применена схема правильного подключения твердотопливного котла.

Методов подключения много. Рассмотрим один из простых и надежных способов подключения.

От котла на прямом трубопроводе устанавливается группа безопасности. После группы безопасности устанавливается тройник для байпаса. Далее, подача подключается к разводке системы отопления. Отдав свое тепло в системе отопления, теплоноситель по обратной трубе возвращается в котел. Чтобы избежать главной болезни в работе твердотопливных котлов, конденсата, который отрицательно сказывается на целостности котла, монтируется термостатический трехходовой клапан, на байпасе подключенный к обратке, настроенный на температуру 50-60°C. Нагреваясь, теплоноситель циркулирует по малому контуру через трехходовой клапан. Температура в 55°C предотвращает образование конденсата на внутренних стенках котла. После трехходового термостатического клапана монтируется циркуляционный насос. Как только температура по обратке достигнет 55°C, открывается трехходовой клапан, и нагретый теплоноситель устремляется в отопительный контур к радиаторам.

Подключение твердотопливного котла в паре с газовым, схемы и особенности

Схема подключения твердотопливного котла параллельно с газовым котлом отличается от установки двух твердотопливных. Разнятся и требования к котельной, где главным условием является воздухообмен:

  • Площадь котельной с газовым котлом согласно рекомендации пожарными органами и газовой службой, рассчитывается следующим образом:  1 кВт мощности – 0,2 м3 при потолке высотой 2,5 м, но не менее 15 м3.
  • Котельная с газовым котлом обязана быть оборудована окном с форточкой, размер которого 0,03 м2 на 1 м3 объема помещения.
  • Входная дверь  котельной обязана выходить только на улицу. Ширина двери минимум 80см.

Газовые котлы выпускаются в двух вариантах. Напольный и настенный. Требования к установке напольного газового котла те же, что и к твердотопливному котлу. Длина трубы, соединяющая дымоход и котел, не более 25 см. Если котел коаксиальный, труба для отвода продуктов горения устанавливается под углом -3°. В ином варианте для газового котла необходима отдельная труба из керамики или облицованная нержавеющей сталью с люком для удаления продуктов сгорания, и в нижней части трубы устанавливается тройник с краном для удаления конденсата.

Газовый и твердотопливный котел подключаются параллельно к системе отопления несколькими способами. Схемы различны, знать их все не обязательно, достаточно понимать особенности, которые необходимо учитывать при использовании такой комбинации котлов применительно к вашему помещению:

  1. Эффективно использовать теплообменник. Он разделит открытый контур отопления и закрытый. Подключить котел к одному из контуров, а второй котел подключить ко второму контуру. Твердотопливный котел, способный поднять температуру теплоносителя до 115°C, нагревает вторичный замкнутый контур, к которому подключен газовый котел. Газовый котел настраивается на температуру порядка 50-60°C. Основную нагрузку примет на себя твердотопливный котел. По мере прогорания топлива в работу автоматически включится газовый котел, который нагревает вторичный контур теплообменника. Вторичный контур оснащен диафрагменным расширителем. Закрытый расширительный бак обеспечивает защиту радиаторов от избыточного давления. При такой схеме подключенного твердотопливного котла имеется возможность установки открытого расширительного бака прямо в котельной под потолком.
  2. Использование гидравлической стрелки для параллельного подключения котлов применяется в основном в домах с большой площадью. Принцип работы данной системы следующий. Отопительный твердотопливный котел устанавливается первым с циркуляционным насосом, к примеру, 25/60 установленный на обратной трубе. На трубе между котлом и насосом монтируется электромагнитный клапан MD, регулирующий работу циркуляции котла. Обязательная установка настроенного предохранительного клапана на подающем трубопроводе. Запорная арматура на подаче не устанавливается. Газовый котел устанавливается вторым. Через тройник котел по подающей трубе соединяется с трубой от твердотопливного котла и далее соединяется с гидравлической стрелкой. Запорная арматура на стрелке не устанавливается. На втором котле монтируется на подаче предварительно настроенный предохранительный клапан. От гидравлической стрелки на обратном трубопроводе до тройника устанавливается закрытый расширительный бак. Затем через тройник на трубе подключается первым к газовому котлу с установкой циркуляционного насоса меньшей мощности, чем у первого котла. После насоса устанавливается клапан без сервопривода. Далее, от тройника на обратном трубопроводе подключается твердотопливный котел. Применение коллектора после гидравлической стрелки позволяет собрать несколько отопительных контуров с насосными группами на каждом из них. Коллектора создают возможность настроить каждый контур индивидуально по нагрузкам на отопительные приборы.
  3. Ещё один метод параллельного подключения котлов, когда первым устанавливается твердотопливный отопительный агрегат, вторым газовый, а между ними на подающем трубопроводе устанавливается обратный лепестковый клапан, работающий по направлению от первого отопительного агрегата. Перед обратным клапаном монтируется байпас, подключенный трехходовому термостатическому клапану настроенного на температуру 55°C. Между термостатическим клапаном и котлом устанавливается на обратном трубопроводе циркуляционный насос большей мощности чем в газовом. Газовый котел подключается через тройник на подающем трубопроводе с твердотопливным котлом и далее подающий трубопровод идет на радиаторы. Обратный трубопровод от радиаторов через тройник подключается вначале к газовому котлу. После тройника необходимо установить у котла пружинный обратный клапан. При одновременной работе обоих котлов нужно настроить температурный режим на котлах. Газовый котел настраивается на температуру 45°C. Твердотопливный котел настраивается на температуру 75-80°C. Приоритет работы будет у твердотопливного. В процессе сгорания топлива и понижении температуры в первом котле, газовый котел включится автоматически и будет поддерживать заданную температуру в доме.
  4. Применение буферной емкости. Теплоаккумулятор представляет из себя большую стальную теплоизолированную емкость, задача которой сохранить нагретый теплоноситель от котла. Максимальная нагрузка возникает в процессе горения топлива в твердотопливном котле. Для эффективной работы системы отопления теплоаккумулятор выполняет одну из основных задач. Но есть большие минусы в данной схеме. Для того чтобы нагреть радиаторы до нужной температуры уходит от 2 до 4 часов. Вот здесь-то газовый котел и играет свою главную роль. Разберем схему монтажа. Твердотопливный котел обвязывается традиционным способом. Перед байпасом на подающем трубопроводе устанавливается группа безопасности. Затем через тройник устанавливают байпас. Далее, подающий трубопровод подключается к аккумулирующему баку. Байпас соединяется с обратным трубопроводом через термостатический трехходовой клапан, настроенный на температуру 55°C. Затем, монтируется циркуляционный насос, работающий в сторону котла, и далее подключается трубопровод к котлу. Создается рабочий контур, и теплоноситель в теплоаккумуляторе начинается постепенно нагреваться. От аккумулирующего бака подающий трубопровод идет к отопительным приборам. На нем устанавливается трехходовой клапан, идущий на байпас. С другого выхода трехходового клапана монтируется циркуляционный насос, установленный на подающей трубе.

После насоса устанавливается обратный лепестковый клапан, работающий в сторону радиаторов. Далее, через тройник подключается подача от газового котла с подачей от аккумулятора. После выполнения этих работ прямой трубопровод подключается к разводке системы отопления. От системы отопления обратный трубопровод через тройник подключается к газовому котлу с обязательной установкой пружинного обратного клапана, работающего в сторону газового котла. Перед тройником врезается закрытый расширительный бак, обеспечивающий защиту системы отопления. После тройника, через который подключается газовый котел по обратке, обратный трубопровод идет к тепло аккумулятору и подключается к байпасу от подающего трубопровода также через тройник. После соединения с обводной линией обратный трубопровод подсоединяется к аккумулирующему баку. Данная схема позволяет быстро нагреть систему отопления. Дальнейшая работа системы рассчитана на приоритет работы твердотопливного котла.

Совместная работа твердотопливного котла в паре с электрическим

Схема подключения твердотопливного котла параллельно с электрическим в подробностях и вопросах рассказана на видео:

Согласованная работа твердотопливного, газового и электрического котлов отопления

При желании можно с помощью достаточно простой схемы подключения объединить работу 3-х и более различных видов отопительных котлов дополнительно к твердотопливному, который всё же остаётся самым приемлемым и экономным по части потребления растопочных ресурсов.

Как подключить твердотопливный котел отопления своими руками

Как подключить твердотопливный котел отопления своими руками

Итак, Вы приобрели твердотопливный котел, и перед Вами стоит задача подключить его к Вашей системе отопления. В этой статье мы подробно рассмотрим типовые решения по подключению котла на твердом топливе к отопительной системе

У Вас есть 2 пути: обратиться к услугам профессиональных монтажников или сделать все самому. В этой статье мы выберем более сложный путь, и будем разбираться в этом вопросе сами.



Рекомендуем сразу обратить внимание на следующие вещи:

  1. Рабочее давление котла. Этот параметр очень важен и он всегда указывается в паспорте изделия. Обычно котлы на твердом топливе рассчитаны на давление 1.0 кгс\см2 (1.0 бар или 1.0 атмосферы), однако в продаже встречаются котлы с рабочим давлением 2 и3 кгс\см2.



Для примера представим что Вы приобрели котел Конвектика Титан 15 кВт, у которого рабочее давление 1,0 кгс\см2, а максимальное давление 1.5 кгс\см2



  1. Определитесь с типом Вашей системы отопления:

А) система отопления открытого типа (ее можно узнать по расширительному баку. Если бак имеет перелив или какое — либо сообщение с атмосферой, то можно утверждать что Ваша система «открытого типа»)

Б) система отопления закрытого типа (в эту систему закачивается избыточное давление, и узнать ее можно по расширительному баку. Обычно бак в такой системе имеет мембрану и разделен на 2 части

3. Измерьте высоту водяного столба в Вашей системе отопления. Это Высота от самой нижней до самой высокой точки в Вашей системе отопления.

Для примера: у Вас 2 этажа и от самого низа до самого верха системы – 6 метров.

Исходя из этого, мы можем сказать – какое статическое давление возникает в самой нижней точке системы. Если 10 м водяного столба = 1 кгс\см2, то 6 м = 0,6 кгс\см2). Сравниваем полученное значение с максимально допустимым давлением в котле

В нашем случае у Титан 15 максимальное давление = 1.5 кгс\см2, что больше 0,6 кгс\см2. Это значит, что котел можно ставить в такую систему отопления и статическое давление не разрушит Ваш котел.

Схема подключения твердотопливного котла к открытой системе отопления

Общие рекомендации по монтажу:

  1. Самый идеальный вариант – если вся система отопления выполнена из металла. Если же сделать это сложно, то возможен вариант, рассмотренный ниже.
  2. Стояк от котла до расширительного бака выполнить из металла. Это могут быть стальные сварные трубы ГОСТ 10704-91 или ГОСТ 3262-75. Если у Вас нет желания или навыков работать сварочным аппаратом – можно заказать нарезку резьбы у токаря и соединять трубы через резьбовые соединения.

Обратку котла также желательно сделать металлической. Хотя бы 0.5-1 метр.  Все остальные трубопроводы выполнить из полипропилена с алюминиевой прослойкой (например труба Valtec PP-Alux)

  1. Если система не оборудована насосом, то не забываем про уклоны (в идеале 1см на 1 м)
  2. Объем расширительного бака считаем исходя из объема всей системы отопления

Vр.б. = Vcистемы * 0,1. Например при объеме системы в 300 л – объем расширительного бака составит 30 л.

Схема подключения твердотопливного котла к закрытой системе отопления

Что такое закрытая система отопления с избыточным статическим давлением?

Это когда система герметична  (нет сообщения с атмосферой) и подобно воздушному шарику или камере от автомобиля – в ней накачано избыточное давление

Вот пример простейшей ЗАКРЫТОЙ системы отопления с ИЗБЫТОЧНЫМ давлением

Для корректной работы данного котла в закрытой системе отопления с избыточным статическим давлением необходимо ОБЯЗАТЕЛЬНО применить следующие элементы:

Предохранительный сбросной клапан на 1,5 атм (кгс\см2)

Мембранный расширительный бак закрытого типа  с ПРАВИЛЬНО НАСТРОЕННЫМ ДАВЛЕНИЕМ воздуха в нем

Мы рекомендуем подбирать расширительный бак по формуле:

Объем расш. бака = Объем системы отопления* 0,1

Например: при объеме системы отопления в 200 л    объем бака = 200*0,1 = 20 л

Настройка давления в расширительном баке производится без наличия в нем воды

Давление в расширительном баке = Давление в системе – 0,1 атм

Например Давление в расш.баке = 1 атм – 0,1 атм = 0,9 атм.

Какие инструменты и материалы понадобятся для монтажа твердотопливного котла в частном доме:

Цепной ключ

Газовый ключ

Разводной ключ

Сварочный аппарат

Фаскосниматель

Ножницы для полипропиленовых труб

Паяльник для полипропиленовых труб

Болгарка

Рулетка

Лен сантехнический

Заполнение системы отопления и подготовка к растопке котла

  1. Гидравлические испытания системы отопления необходимо проводить только при отключенном котле (краны вход-выход котла закрыты)
  2. Перед заполнением системы необходимо уплотнить все резьбовые соединения специальными сантехническими подмотками. Это может быть ФУМ-лента, лен подмоточный или специальные сантехнические герметики.
  3. Заполнение системы из водопровода необходимо производить при полностью открытых воздушных кранах во избежание разрушения котла из-за высокого давления или гидроудара
  4. Розжиг котла допускается только после заполнения системы отопления водой
  5. Корпус котла обязательно должен быть заземлен если возле котла имеются электроприборы (насос, ТЭН, вентилятор, и.т.д.)

Установка твердотопливного котла требует определенной квалификации и знаний. Кроме того, каждая система индивидуальна и всегда требует индивидуального подхода к ее реализации. Хорошо если Вы обладаете этими навыками и можете

Имя *

Телефон *

Сообщение

Вы хотите получить консультацию?

Заполните контакт форму — и наш инженер- консультант свяжется с Вами.
Это быстро и абсолютно бесплатно

Схема подключения двух котлов в одну систему отопления

Главная » Статьи » Схема подключения двух котлов в одну систему отопления


Два котла в котельной – как подключать – плюсы и минусы

Давайте, начнем с того, что в современном доме, расположенном с средней полосе, должно быть 2 котла. Даже не обязательно 2 котла, но два независимых источника тепловой энергии – это точно.

О том, какие это могут быть котлы или источники энергии, мы уже писали в статье «Резервное оборудование – связка с основным теплогенератором». Там более чем подробно описано, к какому котлу, какой дублер нужно и можно подбирать.

Сегодня же рассмотрим, как подключить 2 и более теплогенератора в единую систему отопления и как их связать. Почему пишу про 2 и более единицы теплового оборудования? Потому что может быть более 1 основного котла, например, два газовых котла. А также может быть более 1 резервного котла, например, на разных видах топлива.

Рассмотрим сначала схему, при которой у нас имеется два и более теплогенератора, которые являются основными и, отапливая дом, работают на одинаковом топливе.

Это, обычно, газовые котлы на магистральном газе, которые соединяют в каскад для того, чтобы отапливать помещения от 500 кв.м. общей площади. Достаточно редко соединяют вместе для основного отопления котлы на дизельном топливе или твердотопливные котлы.

Речь идет именно про основные теплогенераторы, и про отопление жилых помещений. Ибо каскадные и модульные котельные для отопления больших промышленных помещений могут включать в себя «батареи» угольных котлов или мазутных в количестве до одного десятка.

Итак, как уже говорилось выше, основные котлы подключаются в каскад, когда второй идентичный котел или чуть меньшей мощности дополняет собой первый теплогенератор.

Обычно в межсезонье и небольшие морозы работает первый в каскаде котел. В морозы или при необходимости быстрого догрева помещений к нему в помощь подключается второй котел в каскаде.

В каскаде основные котлы подключаются последовательно, чтобы второй котел догревал воду, нагретую первым теплегенератором. При этом, естественно, в этой связке есть возможность изолировать каждый котел и байпас, позволяющий пустить воду в обход изолированного котла.

В случае неполадок любой из теплогенераторов можно отключить и ремонтировать, в то время как второй котел будет исправно греть воду в системе отопления.

Системе этой особенной альтернативы нет. Как показывает практика, лучше и надежнее иметь 2 котла мощностью по 40 квт, чем один котел мощностью в 80 квт. Это позволяет проводить ремонт каждого отдельного котла без остановки системы отопления.

А также позволяет каждому из котлов работать на своей полной мощности при необходимости. В то время как 1 котел большой мощности работал бы только в половину мощности с малым КПД и повышенным тактованием.

Параллельное подключение котлов – плюсы и минусы

Основные котлы мы рассмотрели выше. Теперь рассмотрим подключение резервных котлов, которые должны быть в системе любого современного дома.

Если резервные котлы подключены параллельно, то у этого варианта есть свои плюсы и минусы.

Плюсы параллельного подключения резервных котлов следующие:

  • Каждый котел можно независимо друг от друга подключать и отключать от системы отопления.
  • Можно заменять каждый теплогенератор на любое другое оборудование. Можно экспериментировать с настройками котлов.

Минусы параллельного подключения резервных котлов:

  • Придется больше работать с обвязкой котлов, больше паять полипропиленовые трубы, больше варить стальные трубы.
  • Как результат, больше уйдет материалов, труб и фитингов, и запорной арматуры.
  • Котлы не смогут работать вместе, в единой системе, без использования дополнительного оборудования – гидрострелки.
  • Даже после использования гидрострелки остается необходимость сложной настройки и согласования такой системы котлов по температуре подачи воды в систему, и подачи воды из обратки в котлы.

Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.

Последовательное подключение котлов – плюсы и минусы

В случае последовательного подключения двух и более котлов, они будут работать так же, как основные котлы, подключенные в каскад. Первый котел будет нагревать воду, второй котел будет ее догревать.

В этом случае первым стоит поставить котел на самом дешевом для вас виде топлива. Это может быть дровяной, угольный или котел на отработанном масле. А за ним может в каскаде стоять любой резервный котел – хоть дизельный, хоть пеллетный.

Основные плюсы параллельного подключения котлов:

  • В случае работы первым твердотопливного котла, теплообменники второго котла будут играть роль своеобразного гидравлического разделителя, смягчая воздействие на всю систему отопления.
  • Второй резервный котел можно включать для догрева воды в системе отопления в самые морозы.

Минусы при использовании параллельного способа подключения резервных теплогенераторов в котельной:

  • Более длинный путь воды через систему с большим количеством поворотов и заужений в соединениях и фитингах.

Естественно, нельзя напрямую пускать подачу от одного котла во вход другого. В этом случае вы не сможете отсоединить ни первый, ни второй котел, в случае необходимости.

Хотя с точки зрения согласованного нагрева котловой воды этот способ как раз будет самым эффективным. Его можно реализовать, если смонтировать обходные байпасные петли для каждого котла.

Параллельное и последовательное подключение котлов – отзывы

А вот и пара отзывов про параллельное и последовательное подключение теплогенераторов в системе отопления от пользователей:

Антон Кривозванцев, Хабаровский край: У меня стоит электрокотел Руснит, он основной и греет всю систему отопления. Руснитом я доволен, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, я сам его поменял, там всех делов на 30 минут с перекуром.

К нему в пару подключен котел КЧМ-5, в который я встроил пеллетную горелку Пеллетрон-15. Знатный получился паровоз, отлично греет и самое главное, автоматизация процесса почти такая же, как у автоматического пеллетного котла.

Эти 2 котла работают у меня в паре, один за другим. Ту воду, что не нагрел Руснит, за ним греет КЧМ-5 и горелка Пеллетрон-15 на пеллетах. Система получилась такая, какая надо.

Есть еще один отзыв, теперь уже про параллельное подключение 2 котлов в котельной:

Евгений Скоморохов, Москва: Мой основной котел – Виадрус Геркулес 22, работает в основном на дровах. Мой резервный котел – самый обычный ДОН, который включен в систему с первым параллельно. Он редко когда разжигается, да и вообще, достался мне в наследство вместе с купленным домом.

Но 1 или 2 раза в году, в январе, приходится затапливать и старый ДОН, когда вода в системе почти закипает, а в доме все равно холодновато. Это все по причине плохого утепления, не до конца еще закончил утеплять стены, да и перекрытия чердачные хорошо бы получше утеплить.

Когда до конца будет сделано утепление, думаю, старый котел ДОН вообще не буду растапливать, но оставлю его как резервный.

Если у вас есть комментарии к этому материалу, прошу вас писать их в форму комментариев, размещенную внизу.

kotlobzor.ru

Инструкция: как правильно подключить твердотопливный котел

Устройство системы отопления в частном доме начинается с установки котла. Во многих загородных поселках отсутствует газопровод с природным газом. Инструкция, как правильно подключить твердотопливный котел облегчит эту проблему.

Необходимые условия для правильного подключения твердотопливного котла к системе отопления

  1. Помещение для котельной выбирается отдельное. Площадью порядка 7м2. Котельная в отдельном здании идеальный вариант. Загрузку топлива в котельную можно облегчить. Достаточно в зоне приемного бункера с наружной стороны где будет выгружаться, к примеру, уголь, смонтировать так называемую течку. Выгрузив топливо в приемный бункер, уголь по наклонной ссыпается внутрь котельной самостоятельно.
  2. Расположить котел отопления предпочтительно ниже 0 отметки пола. Данный вариант установки котла обеспечивает идеальную циркуляцию теплоносителя в системе отопления без использования циркуляционного насоса.
  3. Основание под котел необходимо выполнить из бетонной подушки с ровным верхним слоем. Толщина бетонной стяжки 10 см. Площадь основания под котлом должно быть больше габаритов подключенного котла на 20 см. Со стороны топки 40-50 см.
  4. По нормам СНиП и пожарным требованиям НПБ расстояние между котлом и стеной 50 см. Со стороны топочного отверстия, топки, до противоположенной стены расстояние не менее 1,3м.
  5. Установленный отопительный котел не должен иметь зазоров между основанием и корпусом.
  6. Подключить котел к системе отопления необходимо стальной трубой длиной не менее 1 метра на входе и выходе трубопровода. Подключать котел к системе отопления медными и полимерными трубами неправильно.

Ниже применена схема правильного подключения твердотопливного котла.

Методов подключения много. Рассмотрим один из простых и надежных способов подключения.

От котла на прямом трубопроводе устанавливается группа безопасности. После группы безопасности устанавливается тройник для байпаса. Далее, подача подключается к разводке системы отопления. Отдав свое тепло в системе отопления, теплоноситель по обратной трубе возвращается в котел. Чтобы избежать главной болезни в работе твердотопливных котлов, конденсата, который отрицательно сказывается на целостности котла, монтируется термостатический трехходовой клапан, на байпасе подключенный к обратке, настроенный на температуру 50-60°C. Нагреваясь, теплоноситель циркулирует по малому контуру через трехходовой клапан. Температура в 55°C предотвращает образование конденсата на внутренних стенках котла. После трехходового термостатического клапана монтируется циркуляционный насос. Как только температура по обратке достигнет 55°C, открывается трехходовой клапан, и нагретый теплоноситель устремляется в отопительный контур к радиаторам.

Подключение твердотопливного котла в паре с газовым, схемы и особенности

Схема подключения твердотопливного котла параллельно с газовым котлом отличается от установки двух твердотопливных. Разнятся и требования к котельной, где главным условием является воздухообмен:

  • Площадь котельной с газовым котлом согласно рекомендации пожарными органами и газовой службой, рассчитывается следующим образом:  1 кВт мощности — 0,2 м3 при потолке высотой 2,5 м, но не менее 15 м3.
  • Котельная с газовым котлом обязана быть оборудована окном с форточкой, размер которого 0,03 м2 на 1 м3 объема помещения.
  • Входная дверь  котельной обязана выходить только на улицу. Ширина двери минимум 80см.

Газовые котлы выпускаются в двух вариантах. Напольный и настенный. Требования к установке напольного газового котла те же, что и к твердотопливному котлу. Длина трубы, соединяющая дымоход и котел, не более 25 см. Если котел коаксиальный, труба для отвода продуктов горения устанавливается под углом -3°. В ином варианте для газового котла необходима отдельная труба из керамики или облицованная нержавеющей сталью с люком для удаления продуктов сгорания, и в нижней части трубы устанавливается тройник с краном для удаления конденсата.

Газовый и твердотопливный котел подключаются параллельно к системе отопления несколькими способами. Схемы различны, знать их все не обязательно, достаточно понимать особенности, которые необходимо учитывать при использовании такой комбинации котлов применительно к вашему помещению:

  1. Эффективно использовать теплообменник. Он разделит открытый контур отопления и закрытый. Подключить котел к одному из контуров, а второй котел подключить ко второму контуру. Твердотопливный котел, способный поднять температуру теплоносителя до 115°C, нагревает вторичный замкнутый контур, к которому подключен газовый котел. Газовый котел настраивается на температуру порядка 50-60°C. Основную нагрузку примет на себя твердотопливный котел. По мере прогорания топлива в работу автоматически включится газовый котел, который нагревает вторичный контур теплообменника. Вторичный контур оснащен диафрагменным расширителем. Закрытый расширительный бак обеспечивает защиту радиаторов от избыточного давления. При такой схеме подключенного твердотопливного котла имеется возможность установки открытого расширительного бака прямо в котельной под потолком.
  2. Использование гидравлической стрелки для параллельного подключения котлов применяется в основном в домах с большой площадью. Принцип работы данной системы следующий. Отопительный твердотопливный котел устанавливается первым с циркуляционным насосом, к примеру, 25/60 установленный на обратной трубе. На трубе между котлом и насосом монтируется электромагнитный клапан MD, регулирующий работу циркуляции котла. Обязательная установка настроенного предохранительного клапана на подающем трубопроводе. Запорная арматура на подаче не устанавливается. Газовый котел устанавливается вторым. Через тройник котел по подающей трубе соединяется с трубой от твердотопливного котла и далее соединяется с гидравлической стрелкой. Запорная арматура на стрелке не устанавливается. На втором котле монтируется на подаче предварительно настроенный предохранительный клапан. От гидравлической стрелки на обратном трубопроводе до тройника устанавливается закрытый расширительный бак. Затем через тройник на трубе подключается первым к газовому котлу с установкой циркуляционного насоса меньшей мощности, чем у первого котла. После насоса устанавливается клапан без сервопривода. Далее, от тройника на обратном трубопроводе подключается твердотопливный котел. Применение коллектора после гидравлической стрелки позволяет собрать несколько отопительных контуров с насосными группами на каждом из них. Коллектора создают возможность настроить каждый контур индивидуально по нагрузкам на отопительные приборы.
  3. Ещё один метод параллельного подключения котлов, когда первым устанавливается твердотопливный отопительный агрегат, вторым газовый, а между ними на подающем трубопроводе устанавливается обратный лепестковый клапан, работающий по направлению от первого отопительного агрегата. Перед обратным клапаном монтируется байпас, подключенный трехходовому термостатическому клапану настроенного на температуру 55°C. Между термостатическим клапаном и котлом устанавливается на обратном трубопроводе циркуляционный насос большей мощности чем в газовом. Газовый котел подключается через тройник на подающем трубопроводе с твердотопливным котлом и далее подающий трубопровод идет на радиаторы. Обратный трубопровод от радиаторов через тройник подключается вначале к газовому котлу. После тройника необходимо установить у котла пружинный обратный клапан. При одновременной работе обоих котлов нужно настроить температурный режим на котлах. Газовый котел настраивается на температуру 45°C. Твердотопливный котел настраивается на температуру 75-80°C. Приоритет работы будет у твердотопливного. В процессе сгорания топлива и понижении температуры в первом котле, газовый котел включится автоматически и будет поддерживать заданную температуру в доме.
  4. Применение буферной емкости. Теплоаккумулятор представляет из себя большую стальную теплоизолированную емкость, задача которой сохранить нагретый теплоноситель от котла. Максимальная нагрузка возникает в процессе горения топлива в твердотопливном котле. Для эффективной работы системы отопления теплоаккумулятор выполняет одну из основных задач. Но есть большие минусы в данной схеме. Для того чтобы нагреть радиаторы до нужной температуры уходит от 2 до 4 часов. Вот здесь-то газовый котел и играет свою главную роль. Разберем схему монтажа. Твердотопливный котел обвязывается традиционным способом. Перед байпасом на подающем трубопроводе устанавливается группа безопасности. Затем через тройник устанавливают байпас. Далее, подающий трубопровод подключается к аккумулирующему баку. Байпас соединяется с обратным трубопроводом через термостатический трехходовой клапан, настроенный на температуру 55°C. Затем, монтируется циркуляционный насос, работающий в сторону котла, и далее подключается трубопровод к котлу. Создается рабочий контур, и теплоноситель в теплоаккумуляторе начинается постепенно нагреваться. От аккумулирующего бака подающий трубопровод идет к отопительным приборам. На нем устанавливается трехходовой клапан, идущий на байпас. С другого выхода трехходового клапана монтируется циркуляционный насос, установленный на подающей трубе.

После насоса устанавливается обратный лепестковый клапан, работающий в сторону радиаторов. Далее, через тройник подключается подача от газового котла с подачей от аккумулятора. После выполнения этих работ прямой трубопровод подключается к разводке системы отопления. От системы отопления обратный трубопровод через тройник подключается к газовому котлу с обязательной установкой пружинного обратного клапана, работающего в сторону газового котла. Перед тройником врезается закрытый расширительный бак, обеспечивающий защиту системы отопления. После тройника, через который подключается газовый котел по обратке, обратный трубопровод идет к тепло аккумулятору и подключается к байпасу от подающего трубопровода также через тройник. После соединения с обводной линией обратный трубопровод подсоединяется к аккумулирующему баку. Данная схема позволяет быстро нагреть систему отопления. Дальнейшая работа системы рассчитана на приоритет работы твердотопливного котла.

Совместная работа твердотопливного котла в паре с электрическим

Схема подключения твердотопливного котла параллельно с электрическим в подробностях и вопросах рассказана на видео:

Согласованная работа твердотопливного, газового и электрического котлов отопления

При желании можно с помощью достаточно простой схемы подключения объединить работу 3-х и более различных видов отопительных котлов дополнительно к твердотопливному, который всё же остаётся самым приемлемым и экономным по части потребления растопочных ресурсов.

pechiexpert.ru

Схема отопления с двумя котлами — Система отопления

» Котлы отопления

На открытой вкладке ресурса мы попбробуем найти и определить для нужной квартиры нужные узлы системы. Монтаж обогрева включает котел, коллекторы, бак для расширения, развоздушки, батареи терморегуляторы, крепежи, увеличивающие давление насосы, систему соединения, трубы. Система отопления дачи насчитывает определенные устройства. Все элементы монтажа очень важны. Поэтому выбор каждого элемента монтажа важно делать технически грамотно.

Обвязка котельной с двумя котлами

Подробности

Когда в схему отопления устанавливается больше одного котла, это может преследовать не только цель наращивания мощности, но и такую цель, как возможность снизить потребление энергии.

Помимо этого, решив устанавливать не один котел, а больше, можно избавиться еще от некоторых проблем. Большой котел, сначала, надо привезти и занести. Маленькие же котлы значительно легче пройдут в дверь, да и по весу они намного легче. В случае выхода из строя одного котла, можно смело его выводить в ремонт, оставив при этом систему в рабочем состоянии.

Существует два варианта включения нескольких котлов: параллельная и схема первично-вторичных колец.

Параллельное включение котлов

При параллельном включении (в случае отключения автоматики одного из котлов) вода из обратки проходит по отключенному котлу, преодолевая гидравлическое сопротивление его контура, что означает дополнительный расход электричества для циркуляционного насоса. Плюс к тому, обратка (охлажденка), пройдя через нерабочий котел, подмешивается к подаче от оставшегося в работе котла, которому, в свою очередь, приходится увеличивать мощность с целью компенсации подмеса от обратки. Чтобы этого не случалось, мастеру-сантехнику приходится перекрывать трубопроводы вручную (при помощи вентилей), либо устанавливать автоматику, снабженную сервоприводами.

Схема первично-вторичных колец

Применение же схемы первично-вторичных колец не подразумевает использование подобной автоматики. Если один котел выходит (или выводится) из строя, носитель тепла, проходя по первичному кольцу, «не замечает» потери. Гидравлическое сопротивление в этом месте очень маленькое, что позволяет теплоносителю не затекать в контур отключенного котла и спокойно проходить по первому кольцу таким образом, будто отключенный котел снабжен задвижками, которые перекрыты.

К кольцам первичного типа подключают вторичные с тепловыми нагрузками. Каждое кольцо, которое находится ступенью выше, использует то кольцо, что ниже в качестве собственного котла с расширительным баком, забирая тепло и скидывая туда охлажденный теплоноситель. Такая схема обвязки находит все большее применение в обустройстве достаточно «продвинутых» котельных для небольших домов и крупных объектов, имеющих много контуров отопления. Такая система отопления позволяет выполнять тонкую настройку качества каждого контура.

Источник: http://master-santekhnik.ru/statji/obvyazki-kotelnoy-s-dvumya-kotlami

Ответ

В качестве отопительного аппарата можно использовать навесной или напольный двухконтурный или одноконтурный газовый котел или электрокотел.

Схема подходит для монтажа системы отопления в двухэтажном частном доме или в квартире. Разводка системы отопления на два крыла.Боковое подключение радиаторов.

Характеристика системы:

Класс системы отопления – Эконом

Горизонтальная двухтрубная разводка.

Две и более веток отопления.

Боковое подключение радиаторов

Преимущества системы отопления:

Недостатки системы отопления:

Требует точной настройки.

Давление в системе отопления — до 2,5 бар

Температура системы отопления —  до 90°С.

Мощность системы отопления — до 25 кВт.

Длина подающего трубопровода до последнего радиатора — не более 20 м.

Изображение кликабельно -нажмите для увеличения

Схема радиаторного отопления двухэтажного дома или квартиры. Горизонтальная двухтрубная разводка.Ручное регулирование температуры в помещениях.Боковое подключение радиаторов

Спецификация основных материалов и оборудования:

1.Труба металлопластиковая  d=20×2  метраж в зависимости от технической необходимости.При условии использования труб из других материалов — полипропилен  d=25мм, медь d=18мм

1a. Труба металлопластиковая  d=26×3  метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен  d=32мм, медь d=22мм

2. Кран шаровой   d 3/4 – 1шт.

2а. Кран шаровой   d 1/2 – 3шт.

3. Кран радиаторный прямоточный d 3/4 — 1шт.

3а. Кран радиаторный прямоточный d 1/2 — 1шт.

4. Бак мембранный расширительный для отопления 24 литра – 1шт.

5. Насос циркуляционный с комплектом гаек Wilo Star RS 25/6 (или другого производителя с напором в 6м)-1шт.

6. Клапан обратный d3/4- 1шт.

7. Группа безопасности  до 50квт d1 – 1шт.

8. Радиаторы отопления — в зависимости от потребностей помещения.

9. Кран радиаторный прямой (или угловой) с ручкой d 1/2″ – 6шт. (или больше, в зависимости от количества радиаторов).

10.Кран радиаторный прямой (или угловой) без ручки d 1/2″– 6шт. (или больше, в зависимости от количества радиаторов).

11,13.Заглушка/Футорка радиаторная d1″ – 6шт. (или больше, в зависимости от количества радиаторов).

12.Кран Маевского – 6шт. (или больше, в зависимости от количества радиаторов).

1.При наличии в составе котельного агрегата расширительного бака достаточного объема, циркуляционного насоса требуемой производительности и группы безопасности поз. 4,5,6,7 не устанавливаются.

2.Количество секций радиаторов (алюминиевые, биметаллические, чугунные) или панельные (стальные, медно-алюминиевые и д.р.) определяется на основании теплотехнического расчета предоставляемого производителя данных радиаторов отопления. При использовании панельных радиаторов поз.11 не нужна.

3.При количестве секций в радиаторе более 10-ти количество кронштейнов должно быть 4шт.

4.Соединительные и фасонные детали трубопроводов в спецификацию не включены. Их марки и количество подбираются для конкретного объекта в зависимости от взаимного расположения элементов системы.

5.Для защиты насоса от перегрузки рекомендуется устанавливать байпасы с перепускным клапаном.

6.Тип резьбы радиаторных футорок и пробок («левая» или «правая») определяется по месту.

7. Количество этажей может быть более двух при условии установки на каждом этаже шарового крана (поз.2) и регулирующего вентиля (поз.З).

Все схемы являются ориентировочными и не могут служить в качестве готового проекта без привязки к конкретным условиям строительства.

Подбор включенного в спецификации оборудования для представленных схем произведен для следующих условий:

— здание имеет необходимую тепловую защиту согласно СНиП 23-02-2003 «Тепловая защита зданий и сооружений»;

— коэффициент остекленности фасада здания не более 0,18,

— высота этажа не более 3 м

— трубопроводы системы отопления выполнены из металлопластиковых, полипропиленовых или медных труб;

— в качестве теплоносителя используется вода.

В спецификациях к схемам учтено только основное оборудование и материалы. Длина подводящих трубопроводов, количество, типы и марки соединителей, расстановка подвижных и неподвижных опор определяются на стадии привязки схемы к конкретным условиям строительства.

Монтаж систем отопления следует и необходимо производить в соответствии с требованиями действующих нормативных документов и технических паспортов на применяемые изделия.

При использовании материалов сайта-ссылка на сайт обязательна,(для интернет-изданий — гиперссылки) на http://installservice.info

Источник: http://teplo-faq.net/scheme-of-heating-systems/113-sxemy-sistem-otopleniya/4052-sxema-radiatornogo-otopleniya-dvuxetazhnogo-doma-ili-kvartiry-gorizontalnaya-dvuxtrubnaya-razvodkaruchnoe-regulirovanie-temperatury-v-pomeshheniyax

Задача современных систем отопления, состоит в поддержании заданных параметров с наибольшей экономичностью и эффективностью.

Схема № 1. Котел, присоединенный через гидравлический разделитель с закрытой принудительной циркуляцией системой радиаторного отопления, теплых полов, бойлером косвенного нагрева (для системы горячего водоснабжения). Система отопления выполнена по современным требованиям, современными материалами.

Схема № 2 Котел присоединенный через гидравлический разделитель с закрытой принудительной циркуляцией системой радиаторного отопления, теплых полов.

Схема № 3 Котел с закрытой принудительной циркуляцией системой радиаторного отопления.

Схема № 4 Котел с атмосферно-открытой (открытый расширительный бак) принудительной циркуляцией системой радиаторного отопления.

Схема № 5 Котел с атмосферно-открытой (открытый расширительный бак) самотечной (естественной циркуляцией теплоносителя) системой радиаторного отопления.

Экономичность системы отопления зданий зависит от минимизации тепловых потерь и следующих составляющих:
  1. От быстроты нагрева помещений до заданных параметров.
  2. Устойчивости параметров за весь отопительный период.
  3. Скорости переноса теплоносителя по системе отопления.
  4. Теплоёмкости теплоносителя.
  5. Теплопередачи радиаторов отопления,
  6. От согласованности узлов и комплектующих системы отопления.

Поэтому чтобы добиться эффективности и экономичности необходимо, чтобы радиаторы имели больший коэффициент теплопроводности и меньший теплоемкости. В таком случае тепло быстрее снимается с теплоносителя, мы добиваемся не только быстрого прогрева помещения, но уменьшаем температуру теплоносителя, а значит, не допускаем ее перегрева и возвращения в котел перегретого теплоносителя. Все это дает возможность системе отопления работать в умеренных температурных режимах (не доводя до кипения). Для выполнения данной задачи или устанавливаются эффективные приборы (радиаторы отопления), или увеличивается их количество.

Для качественного распределения тепла по всем помещениям здания, система должна доставлять в каждую точку отопительных приборов одинаковую температуру теплоносителя, что достигается с помощью современной, лучевой схемы системы отопления, через коллекторные узлы управления и распределения.

Данная система не может быть собрана трубами большого диаметра, поскольку, чем быстрее теплоноситель пройдет цикл от отопительного прибора до котла, тем выше эффективность системы. Такая система называется скоростной, малообъемной. Однако существует реальная опасность перегрева теплоносителя твердотопливным котлом. Потому как, любой твердотопливный котел, а в нашем случае котел, сам по себе очень инерционный (это означает, что управление горением угля или высоко калорийных видов топлива не может быть четким и прогнозируемым до градуса). И потому, существует реальная угроза повреждения трубопроводом от перегрева и гидроударов (при закипании теплоносителя в котле), поскольку малообъемные системы чаще собираются из полимерных трубопроводов, любые критичные температуры и гидроудары могут повредить их.

Для согласования малообъемной системы отопления и инерционного котла необходимо создать узел, балансирующий систему. Лучше всего с этой целью справляется емкостной гидравлический разделитель. Являющийся емкостью, через которую свободно циркулирует теплоноситель из котла и теплоноситель из системы отопления. Гидравлический разделитель помогает согласовывать различных потребителей: система радиаторного отопления, система теплых полов, бойлер для производства горячей хозяйственной воды и т. д. (см. схему № 1).

Каковы правила подбора гидравлического разделителя? Самое главное, чтобы он имел емкость, соответствующую мощности котла, ориентировочно из расчета 10 литров на 1 кВт мощности котла.

Малообъемные системы не делаются атмосферно открытыми и самотечными, поэтому они могут работать только с принудительной циркуляцией, т.е. с установкой циркуляционного насоса. Для безаварийного работы насоса перед ним, по схеме циркуляции, устанавливается сетчатый фильтр. Для компенсации расширения теплоносителя на систему устанавливается мембранный расширительный бак, объемом равным 10% от общего объема всей жидкости в системе.

В случае, если не требует приготовление горячей воды, схема собирается без установки бойлера (см. схему № 2).

Система теплых полов собирается с обязательным регулированием температуры теплоносителя (термосмесители или трехходовые краны), температура которого не должна превышать 55*С (санитарные нормы для жилых помещений).

На выходе из котла обязательно устанавливается группа безопасности, предусматривающая защиту котла от гидроударов, превышения давления, имеющая автоматический воздушный клапан, термометр и манометр. Гидравлический разделитель дублируется группой безопасности. Подпитка системы отопления делается на «обратке» или на нижней части гидравлического разделителя.

Системы отопления, собранные стальными трубопроводами, не боятся перегрева теплоносителя, в таких системах теплоноситель обычно имеет большой объем. В подобных системах возможно подключения Твердотопливного котла к закрытой системе отопления с принудительной циркуляцией. (см. схему № 3).

В случае подключения к открытой системе отопления с принудительной циркуляцией (см. схему № 4) можно обойтись и без группы безопасности, роль которой будет выполнять атмосферно открытый расширительный бак.

При подключении котла к самотечной атмосферно открытой отопительной системе (см. схему № 5) обязательным условием является — соблюдения диаметров трубопроводов заложенных производителями котла. Трубопроводы в самотечной системе делаются с уклонами для создания циркуляции теплоносителя по системе отопления.

Источник: http://www. teplodaryug.ru/otoplenie/shemy-otoplenija.html

Смотрите также:

01 ноября 2018 года

sistema-otopleniya.ru

Как подключить два котла к одному коллектору — Отопление дома своими руками

Сегодня расскажем, как подключить два котла к одному коллектору. Ведь, часто возникают ситуации, когда при реконструкции старого здания или строительстве нового, нет возможности установить отопительный котел требуемой мощности и приходится комбинировать отопительный прибор, состоящий из двух и более котлов.

Это встречается редко и возникает от отсутствия и невозможности устройства общего дымохода или отсутствия сетевого газоснабжения. В этом случае приходится устанавливать газовые турбированные котлы (с закрытой камерой сгорания), которые не нуждаются в общем дымоходе, так как имеют собственный коаксиальный дымоход или настенные электрические котлы.

Так как настенные котлы выпускаются небольшой мощности, то для отопления здания большой площади, нужно установить два и более прибора, достаточной суммарной тепловой мощностью, позволяющей отапливать здание. Схема одного из вариантов подключения газовых турбированных котлов приведена ниже:

Схема подключения электрических котлов будет отличаться незначительно: так как эти котлы одноконтурные, то будет отсутствовать подача холодной воды в котел и, соответственно, отсутствует выход горячей воды. Подпитку системы на электрических котлах нужно осуществить в магистраль обратки, в любом удобном месте.

Как подключить два котла к одному коллектору

Работы следует начать с разметки места установки котлов и крепления кронштейнов подвеса:

Запаковав быстроразъемные соединения на выпуски котлов, навешиваем подготовленные отопительные приборы на кронштейны, размечаем места прохождения коаксиальных дымоходов через стену:

Снимаем котлы, просверливаем отверстие в стене коронкой, диаметром 80-120 мм при помощи перфоратора и ставим их на место:

Основой работы теплообменников котлов является распределительные коллекторы подачи и обратки, к которым подключены их выпуски.

Для уменьшения затрат на приобретение заводских изделий, эти коллекторы можно сделать самостоятельно, из полипропилена. Так как резьбы выпусков теплообменников диаметром ¾», и отопление разделяется на три-четыре контура-этажа, то коллектор можно собрать из полипропиленовой трубы, диаметром 40 мм, точнее, из тройников 40Х25Х40:

Это тоже интересно  Неисправности системы отопления

На коллекторе обратки, сразу впаиваем грязевики — фильтры грубой очистки, диаметром 25 мм:

Далее, поднимаем трубы от контуров, не забывая крепить их к стене и стыкуем с соответствующими выпусками на коллекторах:

Сделав полную обвязку, нужно установить коаксиальные дымоходы:

Наша статья, как подключить два котла к одному коллектору окончена, система готова к работе:

Сохранить

Сохранить

practikaotoplenia.ru


Смотрите также

  • Чертеж котла длительного горения
  • Газовый котел ишма 100 технические характеристики
  • Как выбрать газовый котел для отопления и горячего водоснабжения дома
  • Верхние котлы павелецкое направление
  • Как подключить коллектор теплого пола к котлу
  • Котлы пеллетные с автоматической подачей
  • Двухконтурный котел без электричества
  • Двухконтурный газовый котел аристон неисправности
  • Газовый котел напольный с закрытой камерой сгорания
  • Мероприятие по снижению тепловых потерь котла в окружающую среду
  • В каком случае допускается открывать кожух электрического котла

Схема подключения электрокотла к системе отопления и сети на 220 и 380 В.

Современные электрокотлы очень популярны, поскольку весьма просты в установке и настройке. Они не требуют строительства дымоотводной системы и вытяжной вентиляции, наличие отдельной комнаты для размещения котла.

Типовые модификации электрокотлов уже содержат в себе все необходимые компоненты и функциональные узлы: сетевой насос, расширительная емкость, терморегулятор, группа безопасности.

Правильный монтаж влияет на сложность подключения. Источник фото: termo-volga.ru

Поэтому выполнить подключение электрокотла очень просто, поскольку потребуется обвязать минимальное количество внутридомовых инженерных сетей и не придется делать выбор расширительного бачка.

СодержаниеПоказать

  • 1 Виды котлов по типу нагревателя
  • 2 Выбор котла
  • 3 Как подключить электрокотел к системе отопления
  • 4 Как подключить котел к электросети
    • 4.1 Схема подключения однофазного котла на 220
    • 4.2 Схема подключения трехфазного электрического котла к электросети 380

Виды котлов по типу нагревателя

На сегодняшний день имеется много модификаций агрегатов, которые различаются схемой подключения электрического котла, и классифицируется по:

  • конфигурации;
  • характеристикам тепловых режимов;
  • конструкционным решениям;
  • типу нагрева;
  • заводам-изготовителям;
  • стоимости.

Все электрокотлы, предусмотренные для водяного теплоснабжения, по методу нагрева теплоносителя, разделяются на 3 главные категории:

  1. ТЭНовые, которые используют трубчатые электрогреющие элементы.
  2. Электродные либо ионные/электролизные, работающие с использованием способности воды нагреваться при прохождении через электрод переменного тока.
  3. Индукционные, использующие свойства ферромагнетиков греться под воздействием индукционного тока.

Выбор котла

Выбор котлоагрегата, для теплоснабжения, производится по тепловой мощности, параметров электросети и принципу нагревательного элемента. От последнего параметра зависит цена отопительного комплекта. Такие электрические агрегаты обладают повышенной функциональностью — все модели укомплектовываются блочной автоматикой с регулятором температуры.

Современные модификации электрокотлов реализуются с различными периферийными приборами — погодозависимыми датчиками, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения на расстоянии с мобильного телефонного аппарата через интернет-сети.

Уровень сборки блочных агрегатов очень высокий, что позволяет монтировать такое отопления своими руками. Исключение составляют только монтаж и наладка линий электропитания к агрегату, которые должны выполняться аттестованными специалистами.

Например, для дома общей площадью 150 м2 потребуется мощность котла: 150х1.2х0.1= 18 кВт.

Как подключить электрокотел к системе отопления

Существует несколько стандартных схем обвязки, одну из которых надо выбрать перед тем, как подключить электрокотел в систему отопления:

  • установка агрегата с обвязкой электронасоса и расширительной емкости;
  • установка электрокотла в схеме параллельной работы с твердотопливным либо газовым котлоагрегатом;
  • обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
  • присоединение двухконтурной модификации электрокотла к отопительным сетям и ГВС;
  • подключение к бойлеру косвенного нагрева.

Обычно, современные электрокотлы оснащаются всем необходимым вспомогательным оборудованием. Группа безопасности предохраняет агрегат от высокого давления и выполняет сброс воздух из водяного контура закрытого типа с применением мембранного расширительного бака.

Схема подключения двухконтурного электрического котла

На прямом участке подающего трубопровода устанавливается группа безопасности, а после нее — шаровой кран отсекающий подачу теплоносителя. Циркуляционный насос и фильтр-грязевик устанавливаются на обратном трубопроводе.

Если будет необходимо выполнить подключение котла к открытой системе отопления с естественной циркуляцией, то отопительные трубы потребуется разместить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС используют в двух вариантах:

  • двухконтурная конструкция котла, имеющего два встроенных подогревателя для контура отопления и ГВС;
  • одноконтурный котел с внешним водонагревателем косвенного нагрева.

В первом варианте подключение электрокотла к системе отопления выполняется по стандартной схеме. Сложностей тут практически никаких, главное грамотно установить запорные вентиля.

Схема одноконтурного. Источник фото: twlwthrt.appspot.com

Подключение с водонагревателем косвенного нагрева производится, с применением трехходовых клапанов отсекающего типа. По сигналу термостата, интегрированного в аккумуляторную емкость, клапан переводит движение греющей воды на разогрев контура ГВС или системы отопления.

Загрузка ГВС в приоритете: пока вода в емкости не разогреется до определенной температуры, отопительная сеть тепловой энергии не получит.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Как установить центральное отопление: 8 шагов (с иллюстрациями)

‘).insertAfter(«#intro»),$(‘

‘).insertBefore(«.youmightalsolike»),$( ‘

‘).insertBefore(«#quiz_container»),$(‘

‘). insertBefore(«#newsletter_block_main»),fa(!0),b=document.getElementsByClassName(«scrolltomarker»),a=0 ;а

Скачать статью

Изучите эту статью

Шаги

Вопросы и Ответы

Статьи по Теме

использованная литература

Скачать статью

Установка центрального отопления – сложная работа, требующая тщательного планирования и хорошего понимания необходимых материалов. Несмотря на то, что можно выполнить большую часть установки центрального отопления самостоятельно, например, выбрать котел и радиаторы, проложить трубы и даже установить систему управления, вам потребуется сертифицированный подрядчик для подключения котла к газоснабжению и проверки всю систему, чтобы убедиться, что она безопасна в использовании и будет ли она эффективно обогревать ваш дом. Следующие шаги покажут вам, как установить центральное отопление на базе газового котла.

  1. 1

    Изучите оборудование, которое вы хотите использовать для установки центрального отопления в вашем доме.

  2. 2

    Создайте карту системы центрального отопления, которую вы хотите установить. Это послужит чертежом для установки всех отдельных частей.

    Реклама

  3. 3

    Купите все необходимые детали для установки центрального отопления.

  4. 4

    Установите радиаторы. Они должны находиться на высоте от 4 до 6 дюймов (от 10 до 15 см) от пола, чтобы оставить место для клапанов на трубах и обеспечить возможность очистки. Установите колесный вентиль на подающем патрубке и запорный клапан на обратном патрубке. Это позволяет регулировать поток воды. [4] Икс Источник исследования

  5. 5

    Проложить трубы от радиаторов и кранов к котлу. Вам понадобятся медные трубы с компрессионными или капиллярными соединениями. Убедитесь, что трубы выходят на радиаторы, чтобы избежать воздушных пробок и неправильной работы системы.

  6. 6

    Установите систему управления. Следуйте инструкциям производителя.

  7. 7

    Перекройте подачу воды и газа и установите котел. Опять же, следуйте всем инструкциям производителя. Не забудьте, что подключение к газопроводу должен выполнять сертифицированный подрядчик.

  8. 8

    Запустите систему центрального отопления, закрыв все вентиляционные отверстия на радиаторах, заполнив систему водой и позволив каждому радиатору проветриться. Включите насос системы отопления и повторно провентилируйте систему. Затем включить котел и сбалансировать подачу нагретой воды к каждому радиатору с помощью запорных вентилей. [5] Икс Источник исследования

  9. Реклама

Поиск

Добавить новый вопрос

  • Вопрос

    Как отрегулировать нагрев радиаторов?

    Термостатические клапаны немного дороже, но позволяют точно регулировать температуру в каждой комнате.

  • Вопрос

    Как защитить детей от прикосновения к трубам центрального отопления?

    Приобретите новый котел или замените его на более высокий котел или наденьте защитный кожух на все трубы. Также важно сказать им, чтобы они не трогали его, иначе они поранятся.

  • Вопрос

    Вам нужно отключить электричество, чтобы сделать это?

    Вам необходимо изолировать сеть, к которой будет подключаться котел. Бойлерам обычно требуется жесткая проводка вместо вилки.

Посмотреть больше ответов

Задать вопрос

Осталось 200 символов

Укажите свой адрес электронной почты, чтобы получить сообщение, когда на этот вопрос будет дан ответ.

Отправить

Реклама

Отправить

Спасибо, что отправили совет на рассмотрение!

использованная литература

  1. ↑ https://www.diydoctor.org.uk/projects/boilers.htm
  2. ↑ https://www.diydoctor.org.uk/projects/rads.htm
  3. ↑ https://www.deals4homes.co.uk/diyprojects/centralheating.htm
  4. ↑ https://www.youtube.com/watch?v=Mr1lqbvmZnY
  5. ↑ https://www.deals4homes.co.uk/diyprojects/centralheating.htm

Об этой статье

На других языках

  • Распечатать
  • Отправить фанатскую почту авторам

Спасибо всем авторам за создание страницы, которую прочитали 212 743 раза.

Реклама


Бойлеры и водонагреватели: в чем разница?

Некоторым домовладельцам может быть непонятна разница между бойлером и водонагревателем. Есть некоторое пересечение функций котлов и водонагревателей, но эти два прибора не одинаковы. Оба прибора нагревают воду, которую используете вы и ваша семья, но бойлеры также обеспечивают теплом ваш дом, а водонагреватели – нет.

Мы объясним разницу более подробно и обсудим оба этих бытовых прибора, чтобы вы поняли, что за кулисами работает для нагрева воды или, в случае с бойлерами, для нагрева воды и вашего дома.

Свяжитесь сейчас Для обслуживания водонагревателей

Что такое бойлер?

Начнем с объяснения, что такое котел и для чего он служит. Котел обеспечивает как горячую воду, так и отопление для коммерческого здания или жилого дома. Применительно к жилым помещениям это означает, что когда у вас есть бойлер, горячая вода для душа, посудомоечной машины, стиральной машины и т. д. поступает из одного и того же источника, который обеспечивает теплом весь ваш дом.

Это подводит нас к одному из основных различий между бойлером и водонагревателем. С водонагревателем вам понадобится другое средство обогрева вашего дома, например, печь. Бойлер не только нагревает воду для использования в бытовых приборах и душах по всему дому, но и использует горячую воду для обогрева дома всякий раз, когда вы включаете отопление в холодные месяцы.

Как правило, тепло поступает через плинтусные радиаторы или системы лучистого пола. Хотя название «бойлер» предполагает, что вода кипит, большинство бытовых котлов не нагревают воду до такой степени.

Давайте посмотрим на некоторые типы котлов, которые вы увидите сегодня на рынке.

Высокое давление и низкое давление

Если вы покупаете бойлеры, вы можете увидеть разницу между агрегатами высокого и низкого давления. Однако здесь нет необходимости принимать решение, если вы выбираете котел для дома. Когда речь идет о бытовом отоплении, агрегаты низкого давления являются стандартными. Устройства высокого давления, которые превышают 160 фунтов на квадратный дюйм для воды, чаще используются в коммерческих целях и требуют частого контроля, поскольку они могут вызвать проблемы с безопасностью.

Стандартная и комбинированная установки

Стандартная установка котла в доме включает бак для хранения холодной воды и цилиндр для горячей воды. Эта установка занимает довольно много места, но она хорошо работает для больших домов или домохозяйств, которые используют много горячей воды, особенно одновременно.

Другим вариантом, который следует рассмотреть, является комбинированный котел, обычно называемый «комбинированный котел». Этот тип котла обогревает ваш дом так же, как и стандартный котел, но вместо того, чтобы хранить горячую воду для доступа через домашние краны и бытовые приборы, он нагревает воду по запросу, когда она вам нужна. Отсутствие накопительных баков означает, что эти котлы занимают меньше места. Вы можете думать о комбинированных котлах как о варианте, аналогичном безбаковым водонагревателям, о которых мы поговорим ниже. Разница в том, что, поскольку они являются котлами, они также обогревают ваш дом.

Что такое водонагреватель?

Мы поговорили о бойлерах и о том, как они работают, теперь давайте обратим внимание на водонагреватели. Водонагреватели, как и бойлеры, обеспечивают горячую воду для использования по всему дому, когда вы хотите принять душ, вымыть руки или запустить посудомоечную машину. В отличие от бойлеров, это единственное назначение водонагревателя. Водонагреватели не играют никакой роли в обогреве вашего дома.

Домохозяйства, использующие водонагреватели вместо бойлеров, имеют другие средства обогрева дома. Для большинства домохозяйств в Северной Америке это означает печь, хотя тепловые насосы также распространены. Печи бывают разных типов и получают энергию от природного газа, электричества или мазута. Независимо от используемого топлива печь выдувает нагретый воздух по воздуховодам вашего дома, а теплый воздух поступает в комнаты вашего дома через регистры или решетки в системе принудительной вентиляции.

Если у вас есть печь или другое средство обогрева вашего дома, вы можете рассчитывать на водонагреватель для обеспечения горячей водой вашего дома. Сегодня на рынке вы увидите два основных типа водонагревателей – обычные накопительные водонагреватели, также называемые баковыми нагревателями, и модели без бака, работающие по запросу.

Баковые водонагреватели

Стандартные водонагреватели являются наиболее популярным типом системы нагрева воды в домах. Они включают в себя бак, который нагревает воду и постоянно поддерживает ее горячей, вмещая от 20 до 80 галлонов. Когда вы включаете раковину или душ, горячая вода течет из вашего водонагревателя, который обычно находится в подвале, гараже или подсобном помещении где-то в вашем доме, через водопроводные трубы к вашему крану.

По мере того, как горячая вода выходит из бака, он начинает наполняться холодной водой снизу. Для многих домохозяйств этой системы достаточно для подачи горячей воды в любое время. Некоторые семьи, однако, могут иногда использовать горячую воду быстрее, чем бак может нагреть больше. В этом случае вы можете временно исчерпать запас горячей воды.

Это явление обычно происходит, когда несколько человек в домашнем хозяйстве одновременно требуют горячей воды. Если вы когда-нибудь принимали душ, пока кто-то другой мыл посуду или принимал душ в другой ванной, и замечали, что вода из приятно горячей превращается в ледяную, вы испытали это ограничение на себе.

Водонагреватели без бака

Водонагреватели без бака или по требованию не хранят горячую воду в баке. Вместо этого они нагревают воду только тогда, когда вы включаете прибор или кран, который этого требует. Холодная вода проходит через безрезервуарную систему, которая занимает часть пространства стандартной модели резервуара и быстро нагревается по мере прохождения.

Поскольку безбаковые водонагреватели нагревают воду только по мере необходимости, они, как правило, более энергоэффективны. В некоторых случаях они также могут более эффективно удовлетворять потребности в горячей воде. Однако при производительности от двух до пяти галлонов в минуту безбаковые водонагреватели имеют некоторые ограничения в отношении того, сколько горячей воды они могут одновременно обеспечивать.

Местные водонагреватели представляют собой разновидность безбаковых водонагревателей. Вместо одного мощного агрегата, который нагревает воду для всего дома, точечные агрегаты размещаются по всему дому, устанавливаются рядом с раковинами или душевыми, поэтому каждый агрегат может сосредоточиться исключительно на обеспечении мгновенной и бесперебойной подачи горячей воды в эти помещения.



Сравнение бойлера и водонагревателя

Помимо сравнения котлов и водонагревателей с точки зрения того, что они делают, мы также можем сравнить несколько различных аспектов этих приборов, включая их энергоэффективность, стоимость установки, типичные срок службы и необходимое техническое обслуживание.

Эффективность

Некоторым домовладельцам может быть интересно узнать, что более эффективно: бойлер или водонагреватель. Чтобы ответить на этот вопрос, давайте сначала посмотрим, откуда берут мощность котлы и водонагреватели. Существует множество источников топлива для котлов, включая природный газ, пропан, мазут и альтернативные варианты топлива. Как правило, водонагреватели работают на электричестве, природном газе или пропане, хотя некоторые модели могут работать на солнечной энергии.

Сложно провести прямое сравнение между бойлерами и водонагревателями, когда речь идет об эффективности, так как эффективность варьируется от модели к модели в обоих случаях. Как правило, производители измеряют эффективность котлов с точки зрения годовой эффективности использования топлива, которая говорит вам, сколько энергии, используемой котлом, преобразуется непосредственно в тепло. Стандартным показателем эффективности водонагревателей является их энергетический коэффициент, который говорит вам, сколько горячей воды производит установка на единицу топлива, потребляемого в обычный день.

Также важно отметить, что с водонагревателем вам нужна еще одна система для отопления вашего дома. Если вас беспокоит прямое сравнение количества энергии, которое вы бы использовали в случае котла и водонагревателя, вам необходимо учитывать дополнительную энергию, потребляемую печью или любой другой системой отопления, используемой в вашем доме.

Стоимость установки

Некоторые домовладельцы также хотят знать: «Дешевле ли установка водонагревателя или бойлера?» Стоимость установки любой из этих систем зависит от нескольких факторов, но, как правило, установка котла требует более значительных инвестиций. Когда мы учитываем цену самого устройства, а также трудозатраты на его установку, новый котел обычно стоит где-то в диапазоне от 3500 до 8000 долларов.

Когда дело доходит до водонагревателей, стоимость установки, включая устройство и трудозатраты на его установку, обычно составляет от 1000 до 3500 долларов. Установка безбакового водонагревателя может стоить дороже, чем другие варианты водонагревателя.

Некоторые домовладельцы задаются вопросом, смогут ли они сэкономить деньги, купив желаемое устройство и самостоятельно установив его. Независимо от того, устанавливаете ли вы бойлер или водонагреватель, вам следует нанять специалистов по HVAC для выполнения установки. В некоторых случаях вы можете аннулировать гарантию, пытаясь установить бойлер или водонагреватель самостоятельно. Когда вы нанимаете лицензированных специалистов для выполнения этой работы, вы можете быть уверены, что они установят устройство безопасно и в соответствии с государственными и местными строительными нормами.

Срок службы

Срок службы бойлеров и водонагревателей одинаков. Традиционные газовые котлы, а также стандартные водонагреватели, как правило, служат от 10 до 15 лет.

Если для вас важнее всего срок службы, вам следует выбрать высококачественный бойлер или водонагреватель и обслуживать его надлежащим образом. В дополнение к выполнению задач по техническому обслуживанию своими руками, при необходимости отдайте бойлер или водонагреватель на профессиональное обслуживание. Еще одна вещь, на которую следует обратить внимание домовладельцам, особенно заботящимся о долговечности, заключается в том, что водонагреватели без резервуара часто имеют более длительный срок службы. При правильном уходе они служат более 20 лет. Они могут служить исключительно долго, отчасти потому, что состоят из легко заменяемых частей.

Для замены не всегда нужно ждать, пока перестанет работать водонагреватель или бойлер. В некоторых случаях вы захотите заменить водонагреватель или бойлер, даже если он все еще работает спустя долгое время, потому что доступны лучшие и более энергоэффективные модели.

Необходимое техническое обслуживание

Давайте уделим немного времени тому, чтобы посмотреть, какие задачи по техническому обслуживанию вам необходимо выполнить с бойлером и водонагревателем. Обе эти системы потребуют некоторого обслуживания, хотя водонагреватели, как правило, требуют меньшего обслуживания по сравнению с ними.

Чтобы максимально продлить срок службы котла, вам необходимо:

  • Ежегодно осматривать его, чтобы убедиться, что уровень воды находится на должном уровне и нет утечек.
  • Регулярно прочищайте все вентиляционные отверстия и дымоходы и при необходимости удаляйте накипь.
  • Полностью промывайте и очищайте систему каждые шесть месяцев.
  • Дважды в год смазывайте любые движущиеся части.

Для водонагревателей, особенно с баками, периодически необходимо:

  • Осмотрите водонагреватель на наличие утечек или других проблем.
  • При выключенном питании проверьте водяной клапан, чтобы убедиться, что он останавливает поток должным образом.
  • Слейте бак и избавьтесь от осевшего внутри осадка.

Узнайте о наших услугах по водонагревателям

Связаться с Home Климат для котлов или водонагревателей Услуги по обслуживанию и установке

Если вы живете в районе Центральной Пенсильвании и хотите установить бойлер или водонагреватель, или если вам нужно Home Climates может помочь в проведении профессионального обслуживания вашей существующей системы отопления. Мы выполним установку вашей системы отопления с впечатляющим уровнем мастерства и заботы, которые наши клиенты ожидают от нашей команды техников. Мы можем даже выполнить более сложные установки, такие как переход с нефти на газ.

Если вы хотите, чтобы ваш бойлер или водонагреватель был правильно установлен и обслуживался эффективно, вы можете положиться на Home Climates, чтобы сделать работу правильно. Мы также можем помочь ответить на любые оставшиеся у вас вопросы о вариантах котлов и водонагревателей и о том, что лучше всего подходит для вашей ситуации. Свяжитесь с Home Climates сегодня, чтобы получить оценку и приступить к работе.

Заинтересованы в установке бойлера или водонагревателя?

СВЯЖИТЕСЬ С НАМИ

Home Climates Review Оценка на 9 баллов/22/22

10 вещей, которые нужно знать о котлах для обогрева

Эксперт по котлам из Миннеаполиса Дэвид Хауленд работает техником по обслуживанию в Standard Heating с 2005 года.

Вы думаете о покупке красивого старого дома, но беспокоитесь возможно, устаревшая система обогрева котла? Стандартный техник по отоплению Дэвид Хауленд всегда готов помочь. В этом посте Дэвид отвечает на распространенные вопросы о котлах, такие как: Как они работают? Что необходимо для их оптимальной работы? Опасны ли они? Когда пора задуматься о замене котла? Попутно он развенчает распространенные мифы о котлах.

1. Действительно ли нагревательные котлы «кипятят» воду?

Нет, действующие сегодня котлы не кипятят воду (миф номер один сдулся!). Термин «котел» является пережитком прошлого, когда были распространены паровые котлы, которые кипятили воду для получения пара. Сегодняшние котлы представляют собой водонагреватели и обычно используют природный газ. Большинство из них могут нагревать воду в диапазоне от 145 до 190 градусов, в зависимости от системы излучения.

2. Как котлы обеспечивают тепло?

Котлы излучают тепло, которое нагревает предметы в помещении. Напротив, печь с принудительной подачей воздуха нагревает воздух в помещении, а значит, предметы медленнее поглощают тепло. Некоторые люди предпочитают бойлеры, потому что они могут установить свой термостат на более низкую температуру, а излучаемое тепло заставляет комнату чувствовать себя теплее, чем фактическая температура воздуха. Другие говорят, что котлы обеспечивают более сбалансированное тепло по всему дому в зимние месяцы.

3. Что важно знать о вашей системе отопления с котлом?

Вот краткий список:

  • Ваш котел стандартной или высокоэффективной модели? Стандартная эффективность вентилируется в металлической трубе. Высокоэффективная модель должна иметь вентиляцию в трубе из ПВХ либо сверху, либо сбоку от котла.
  • Какое у вас излучение? Fintube или плинтус, или чугунные радиаторы?
  • Кто будет обслуживать котел? Готовы ли вы и способны научиться делать это самостоятельно, или вы собираетесь поручить обслуживание за вас компании? Компания U.S. Boiler Company рекомендует проводить ежегодное техническое обслуживание, чтобы убедиться, что котел работает безопасно и эффективно. Ежегодное техническое обслуживание также может выявить потенциальные проблемы и предотвратить ситуацию с отсутствием тепла в вашем котле.

4. Каковы наиболее распространенные причины поломки или прекращения работы котлов?

Насосы выходят из строя, и электрические компоненты могут перестать работать (элементы управления, термостат и т. д.). Кроме того, в систему может попасть ненужный воздух или может возникнуть низкое давление воды, что может привести к тому, что система не будет перемещать воду, поэтому котел не сможет правильно или вообще не излучать тепло. В редких случаях вода может замерзнуть в очень холодных условиях. Миннесотские снежные птицы должны принять меры предосторожности, например, иметь няню (или контактное лицо на случай чрезвычайной ситуации) и всегда выполнять техническое обслуживание перед отъездом в более теплый климат. Наконец, если вы используете термостат с пониженным температурным режимом, обязательно оставьте настройку на 55 градусов или выше.

5. Предотвращают ли водонагреватели проблемы с влажностью, характерные для печей с принудительной подачей воздуха, в которых нет встроенного увлажнителя?

Да или нет, в зависимости от эффективности вашего котла. Технически котельные системы не удаляют и не добавляют влагу, за исключением чугунных котлов. Однако низкоэффективный котел будет использовать воздух в помещении для создания необходимого пламени горения, которое может высушить ваш дом. Напротив, высокоэффективный котел забирает воздух снаружи для сжигания и не влияет на воздух в помещении.

Теперь еще один совет о чугунных котлах, которые предназначены для сжигания комнатного воздуха. Вы можете улучшить качество воздуха при использовании этого типа котла, убедившись, что для чугунного котла достаточно воздуха. Установка воздухозаборника для горения (CAI) — небольшой гибкой трубы, открытой наружу, — обеспечивает приток свежего воздуха в ваш дом.

6. Каков риск ожогов при использовании горячей воды для отопления, например, если маленькие дети находятся рядом с горячими батареями?

Риск относительно низок (из-за более распространенных обогревателей плинтуса), если вы поддерживаете правильную температуру воды. Это особенно важно, если в вашем доме используются старые чугунные радиаторы, которые могут стать горячими на ощупь, если установить слишком высокую температуру воды.

7. Бойлеры расходуют воду или энергию?

Нет, они не сливают воду, потому что бойлеры представляют собой герметичную систему. Современные котельные системы так же эффективны, как и любая газовая печь с принудительной подачей воздуха.

8. Как узнать, эффективно ли работает ваш котел?

Стандартное отопление может помочь, выполнив настройку котла для оценки вашей системы. Котлы требуют ежегодного обслуживания для обеспечения эффективной работы.

9. Можно ли модернизировать старый котел, чтобы сделать его более энергоэффективным?

Нет. Стандартное отопление не изменит первоначальную конструкцию котла, поскольку они внесены в список/маркированы UL и не должны изменяться. Однако в большинстве случаев «Стандартное отопление» может заменить котел более эффективным агрегатом. Если вашему оборудованию 20-30 лет, будьте готовы задуматься о замене котла.

10. Что входит в замену котла?

Бойлеры могут быть простыми или сложными в установке системами, требующими глубокого понимания системы водоснабжения дома . Опытный специалист должен провести полный анализ вашего дома и системы распределения, который предоставит вам информацию, необходимую для того, чтобы сделать лучший выбор для вашего дома. Стандартное отопление побуждает клиентов задуматься над такими вопросами, как «как долго вы планируете жить в доме?» и «Вы можете позволить себе дорогой ремонт?» Наши консультанты по котлам будут работать с вами, чтобы найти наилучший баланс экономичности и функций, соответствующих вашим потребностям.

Вам необходимо запланировать наладку котла? Или вы готовы к бесплатной оценке на дому?

РАСПИСАНИЕ НАЗНАЧЕНИЯ

В чем разница между нагревателем, печью и котлом?

ОВКВ | 18 января 2017 г.

В середине этой холодной зимы вы можете задаться вопросом, какое устройство заставляет вашу гостиную поддерживать комфортную температуру 72 градуса. Большинство домов оснащены системой центрального отопления, хотя части, из которых состоит эта система отопления, могут немного сбивать с толку. Что такое моя система отопления и как она работает?

Давайте посмотрим на определения обогревателей, печей и котлов и на то, как они на самом деле работают.

1: Нагреватели (Основы)

Определение термина обогреватель довольно сложно. Обогреватель — это просто общий термин для устройства, которое нагревает окружающую среду. Центральное отопление в том виде, в каком мы его знаем сегодня, зародилось в Римской империи. У римлян был бы подземный источник горения, который распределялся бы отверстиями в земле и трубами вдоль стен. После падения своей цивилизации западные технологии отопления вернулись к более примитивным каминам почти на тысячу лет.

Установки центрального отопления, как правило, имеют место для отопительного прибора, будь то машинное помещение, чердак или подвал, где создается тепло и распределяется по всему зданию. Они довольно распространены в большинстве домов, жилых комплексов и коммерческих зданий. Современные системы центрального отопления достаточно эффективны, поэтому им, как правило, не требуются дополнительные энергозатратные локальные или комнатные обогреватели.

В системе центрального отопления используется некоторая форма сжигания или высвобождения энергии, будь то печь или комбинация печи и котла. Что такое печи и котлы? По сути, печь или котел — это механизм, который производит тепло, которое ваша система центрального отопления затем распределяет, чтобы согреть ваш дом. Система центрального отопления без печи и/или котла вообще не была бы системой отопления.

2: печи (гигантские огненные ящики)

Свое название печи получили от греческого слова fornax, что означает печь. Первые печи представляли собой каменные или глиняные конструкции, в которых для создания сильного тепла использовался уголь и/или дрова. Эти печи в основном использовались для керамических работ, например, в печах для обжига и плавки руды для создания металлических предметов, инструментов и материалов. Они по-прежнему являются основным оборудованием в промышленном производстве металлов. Проще говоря, промышленные печи — это клетки для бушующего огня, которые достаточно горячи, чтобы плавить камень, а иногда, как на изображении выше, выглядят как что-то, созданное для того, чтобы пугать маленьких детей.

В конце концов, печь с ее сильно концентрированным горением в ящике будет применяться в доме как более эффективная форма отопления, а не засовывание открытого огня под пол.

Современные домашние печи, как правило, работают на газе, электричестве или индукции (реакция электричества и металла с выделением тепла). Они намного безопаснее и содержательнее, чем их более старые аналоги, являются краеугольным камнем для большинства современных блоков центрального отопления, производя большое количество тепла, которое поступает в систему вентиляции и проходит через все соединенные помещения.

Небольшие печи, обычно электрические, часто присоединяют к котлам и водонагревателям, чтобы использовать необходимую энергию, чтобы дать нам горячий душ и обжигающие краны в раковине, или даже для циркуляции тепла от котла для обогрева нашего дома.

Кстати о котлах…

3: Котлы (использующие воду для обогрева)

Задача котла — превращать воду в пар, который плотнее воздуха и легче воды. Воздух также плохо удерживает тепло, а воду трудно перемещать, поэтому пар является хорошей средой для передачи тепла туда, где это необходимо. В большинстве случаев присоединяется небольшая печь или нагревательное устройство, которое обеспечивает тепло для испарения воды. Котлы, как и печи, используются не только для бытового применения.

Котлы датируются 1700-ми годами, появившись в первые дни экспериментов с паром. Они использовались, а в некоторых случаях до сих пор используются для транспорта и машин. Паровозы, пароходы и паровые промышленные производственные машины — все они работали на котлах. Котлы производили пар с помощью дровяных или угольных печей, и пар подавался через ряд поршней и трубок для создания движения, заставляя колеса вращаться, а инструменты молотить и двигать сборочные линии.

После открытия электричества котлы и паровое электричество стали обычным источником электроэнергии. Даже сегодня большинство электростанций используют котлы и парогенераторы в сочетании с углем, природным газом и ядерным реактором, чтобы обеспечить энергией устройство, на котором вы читаете это.

В домашнем использовании котлы могут служить своего рода посредником между печью и системой отопления. Часто к котлу присоединяется меньшая газовая или электрическая печь, которая нагревает воду, и как только вода достигает точки кипения, тепло распределяется по ряду труб и воздуховодов, составляющих вашу систему центрального отопления. Этот процесс также применяется к вашему водонагревателю, обеспечивающему теплую воду, необходимую для мытья одежды и посуды. Использование котла может устранить необходимость иметь отдельную традиционную систему центрального отопления и водонагреватель, и они очень эффективны из-за того, что пар находится в замкнутом контуре, который рециркулирует пар обратно в воду для повторного кипячения.

Нагреватели, печи и котлы подключены

Если обогреватель — это общий термин для обозначения механизма, используемого для обогрева дома или предприятия, то печь и котел — это конкретные приборы, установленные для достижения этой цели. В большинстве домов есть котел и печь в той или иной степени. Печь является основным источником центрального тепла, нагнетающим горячий воздух в каждую комнату и отгоняющим холод на обочину. Котел подает горячую воду для утреннего бодрствования и мытья посуды. Они функционируют в разных процессах, но требуют друг от друга обеспечения комфорта, к которому мы все привыкли. Вопрос о том, что лучше печь или котел для отопления, действительно сводится к возрасту здания и личным предпочтениям. В конце концов, все, что имеет значение, это то, что мы можем чувствовать себя комфортно в любом здании, в котором мы находимся, и не замерзнуть, и это благодаря эволюции отопительной отрасли.

Категории

  • ОВКВ
  • Просто для удовольствия
  • Новости компании
  • Сантехника

Похожие сообщения

ОВКВ | 6 сентября 2022 г.

5 способов защитить свой дом во время сезона ураганов

ОВКВ | 20 июля 2022 г.

Какие факторы влияют на эффективность кондиционирования воздуха?

ОВКВ | 18 июля 2022 г.

7 признаков того, что конденсатор вашего кондиционера вышел из строя

ОВКВ | 15 июня 2022 г.

AC Сломан! Как охладить дом и обезопасить себя в ожидании ремонта

Как подключить наружный дровяной котел к внутренней печи (часть 1)

В этом блоге вы узнаете, как соединить два котла вместе. Это глава первая из двух о том, как выполнить установку комнатного котла. Узнайте, как работает система и как сделать правильный выбор во время установки.



Резюме

Будет первая глава о том, как выполнить установку, а затем будет вторая глава о проблемах, которые я вижу с неправильно установленными пластинчатыми теплообменниками и неправильной установкой на внутренних котлах.

Так что, если у вас возникли проблемы, сразу переходите ко второй главе, а затем возвращайтесь к первой.

А пока мы поговорим о том, как правильно установить дровяной котел в помещении.

Установка наружного дровяного котла

Таким образом, если у вас есть уличный дровяной котел, его необходимо подключить к внутреннему котлу, чтобы он работал без проблем с внутренним котлом. И это, опять же, так элементарно.

Подключение наружного дровяного котла к внутренней печи

Подключение наружного дровяного котла к внутренней печи

Итак, что вам нужно сделать, так это наружный дровяной котел будет направлять воду из наружного дровяного котла в пластинчатый теплообменник, который будет находиться внутри рядом с котлом. .

Наружный дровяной котел, соединенный с внутренним пластинчатым теплообменником

Как работает система подключения в дровяном котле?

Причина, по которой нам нужен пластинчатый теплообменник, заключается в том, что наружные дровяные котлы обычно вообще не находятся под давлением. Они открыты для атмосферы. У них есть поле, и у них нет давления.

Зачем мне нужно разделять две водные системы?

Котлы внутри, как правило, представляют собой системы под давлением и работают под давлением от 15 до 20 фунтов на квадратный дюйм. Поэтому нам нужно разделить эти две водные системы на основе этого. И люди будут спрашивать: «Почему мне нужно отделяться и почему я не могу подключиться?» На самом деле так много факторов говорят, что вы можете это сделать.

На внутренних котлах установлено множество систем безопасности. Там есть расширительные баки, автоматические заливные клапаны и все системы безопасности. Потому что когда котел работает и ему не хватает воды, он превращается в пар.

А когда есть пар и тепло, что-то должно расширяться, что-то должно уступать. И технически, если у вас недостаточно воды, вы можете сделать бомбу из котла. Вот почему у них есть клапаны автоматического заполнения, клапаны сброса давления и все, что нужно для этой системы под давлением.

Так вот почему вы должны. Это очень важно. И я настоятельно рекомендую вам установить пластинчатый теплообменник между этими двумя водными системами.

Соединение наружного внутреннего котла

Итак, из внешнего котла вы входите в пластинчатый теплообменник, затем выходите из пластинчатого теплообменника и возвращаетесь обратно к дровяной печи. В принципе, это так просто.

Сплит-бойлер

Теперь, на пластинчатом теплообменнике, который нарисован здесь, вода поступает сюда в нижний порт. Пластинчатые теплообменники в основном разделены таким образом. Итак, дрова сначала войдут сюда, а оттуда выйдут. Это одна зона. Затем котел, который я вам покажу, входит туда и сюда.

Размеры пластинчатых теплообменников

Теперь пластинчатые теплообменники имеют размеры 5 на 12. Обычно используются однодюймовые порты. Многие люди говорят: «Ну, однодюймовый порт меня задушит». И я это тоже понимаю. Вы можете найти теплообменники с дюймовыми и четверть пластинами. У меня их нет, но они есть в инете. Я искренне верю, что они не так важны. И я пройдусь по этому немного здесь через минуту.

Инструкции по установке пластинчатого теплообменника

Итак, в любом случае, подключите пластинчатый теплообменник. Теперь многие люди говорят: «Ну, а где вы собираетесь подключать его между подачей и возвратом?» Это абсолютно худшее, что вы можете сделать. Вы никогда не должны касаться стороны подачи котла, потому что тот, кто устанавливал ваш котел, спроектировал его для циркуляции воды через его зоны, его системы горячего воздуха или его баки, баки для горячей воды для бытовых нужд, сопряженные бойлеры и тому подобное. Так что ты никогда не захочешь касаться стороны предложения, ладно?

Насосы уличного дровяного котла

Теперь насосы. Будут ли они на подаче или на обратке для зоны, тоже абсолютно не важно. Нам не важно знать это.

Итак, в этой ситуации самое лучшее место для установки пластинчатого теплообменника, подсоединяемого к дровяному котлу, это то, что вы собираетесь сломать только обратную сторону. Так что в этом случае обратная сторона войдет прямо здесь. Ты сломаешь это и отправишь воду через пластинчатый теплообменник таким образом.

Сторона возврата

Внутренний бойлер

Теперь я расскажу, насколько это просто. Таким образом, внутренний котел работает примерно при температуре около 175 градусов. Вода выходит со стороны подачи. В данном случае я нарисовал трехзонную систему. Может быть пять, может быть два, может быть один, это не имеет значения. Так что он пройдет и вернется в эту зону на уровне 155. Средняя зона составляет около 145, а внешняя зона — около 152, потому что он теряет тепло, когда проходит через зону, попадая в ваш дом.

Итак, если вы возьмете эти два и усредните 152, 155, 145, вы получите 452. Вы сложите их вместе и разделите на 3, это количество зон, которые у нас есть, и вы’ ре собирается получить среднюю температуру 150 градусов.

Возврат средней температуры

Итак, вода будет возвращаться сюда при температуре 150 градусов, а затем поступать в пластинчатый теплообменник. Теперь дровяные котлы обычно работают при температуре около 180 градусов, температура воды, возвращающейся обратно, составляет около 150 градусов, и вы потеряете около 20 градусов, когда она пытается нагреться. Так что это будет около 160. Итак, в аспектах у вас есть дельта T 130 или 30 градусов. Это достаточно большая дельта Т, чтобы обеспечить быстрый теплообмен.

Таким образом, количество воды, которая будет выходить из этого пластинчатого теплообменника, будет примерно равно 175, прямо туда, где мы остановились. Это именно то, что мы хотим. Это означает, что во внутреннем котле эта температура останется на уровне 175 градусов, и это нормально. Это именно то, что должен работать котел, или 180.

Но большинство наружных котлов работает на 80. Вы потеряете пять или шесть градусов при замене пластинчатого теплообменника. Итак, 175, все еще хорошо греет, и это просто прекрасно. Итак, теперь он снова возвращается, делает это, а затем снова рециркулирует.

Температурный поток

Теперь люди скажут: «Ну, как он это делает? Откуда он знает, что циркулирует?» Ну, зоны требуют тепла, поэтому, когда термостат на стене требует тепла в этой зоне, он включит насос, предназначенный для этой зоны, и начнет циркулировать. Таким образом, если циркулирует только одна зона, вода будет возвращаться, в данном случае, со скоростью 155 и только нагреваться с этой скоростью, которая обычно составляет от 8 до 6 галлонов в минуту на зону. Шесть галлонов в минуту на зону. Таким образом, максимум, что вы можете получить от этого, если все 3 зоны в этом случае работают, составляет 18 галлонов в минуту.

Эти пластинчатые теплообменники с их 1-дюймовым портом могут работать с 31. Вот почему я не вижу особой причины переходить на дюймовый и четверть портов. Да, здесь вы сужаете дроссель этого коллектора, но обычно это не имеет значения, если только вы не используете несколько зон, в случае, если множитель равен шести, потому что обычно требуется один галлон в минуту на зону.

Как работает бойлер и аквастат?

Основные настройки температуры

Теперь люди говорят: «Ну, как это работает?» Теперь у котла есть собственный встроенный аквастат, и он обычно устанавливается на 180 как максимум, а как минимум на 170. По сути, это такой простой маленький аквастат.

Аквастат

Аквастаты, установленные на внутренних котлах, обычно немного больше квадратные, чем прямоугольники, но в основном они одинаковы. У них есть небольшой датчик, который контролирует температуру внутри котла, и небольшой датчик, который сообщает вам температуру, которую вы хотели бы установить на верхнем пределе, имея в виду 180 в случае. А затем внутри есть небольшая лопатка, которая позволит вам дифференциал на 10 градусов.

Итак, что вы собираетесь сделать, так это на котле внутри, вы должны убавить его примерно до, скажем, 160, включить на 150. Теперь, если дровяной котел выполняет свою работу, этот котел никогда не попадайте в эти диапазоны. Итак, система зажигания этого котла и система отопления, это масло, пропан, газ никогда не воспламенятся. Так потому, что котел всегда при температуре около 175, которую мы уже определили, если дрова, например, работают и все делает свое дело.

Но если дровяная горелка погаснет, и в ней закончится тепло, или дрова, или что-то еще, эта система медленно отключится, и этот 160 скажет этому блоку поджечь масло, и котел начнет нагреваться и он начинает обогревать дом таким образом.

Да, потеря пары градусов в зоне приведет к тому, что зоны будут работать дольше. Так что, если бы она обычно работала на 175, зона, скажем, гипотетически отключилась бы на 20 минут, чтобы в комнате снова нагрелась температура до нужной. Но когда он упадет до 160, 150, это займет около 30 минут, но это произойдет, хорошо? Просто медленнее. Вот как вы это делаете, и вот как вы делаете это бесшовным.

Итак, в основном, вы устанавливаете внутренний котел на более низкую температуру, чем наружный котел, и он остается… и он будет поддерживаться. И как только в дровяном котле закончится древесина, он плавно включит эту систему и продолжит работу. И это в принципе так просто.

Еще одна вещь, о которой вы, возможно, захотите подумать, это то, что весной и осенью, когда бывают теплые дни, эти зоны вообще не работают. Котел остынет сам. А поскольку тепло из пластинчатого теплообменника дровяного котла не отводится, потому что ничего не циркулирует, температура ядра котла упадет, и котельная система включится сама, чтобы поддерживать температуру ядра 160, 150.

Частые проблемы

Если для вас это проблема, есть еще одно очень простое решение. Я просто вычеркну это. На задней части котла, внутренних котлов всегда есть клапан сброса давления, системы безопасности, о которых я говорил. Вы можете просто отвинтить этот клапан сброса давления и поставить тройник, снова поставить предохранитель на одну сторону тройника, а с другой стороны, вы можете запустить небольшую зону, и вы можете врезаться прямо над пластинчатым теплообменником.

В этом случае вы установите простой аквастат, который крепится к трубе, а затем небольшой насос. В этом, в большинстве случаев, нет необходимости. Итак, что произойдет, так это то, что если это весна или осень, когда тепло не циркулирует по зонам, включится температура ядра вместо того, чтобы котел включил свой источник масла или топлива. С помощью аквастата он почувствует, что основной котел остывает. Он коснется циркулятора, чтобы включиться. Он будет циркулировать через этот пластинчатый теплообменник, нагреваться, возвращаться сюда, нагревать активную зону, не включая топливную систему, и если вы хотите использовать древесину.

Это опция. Вам не обязательно делать это одновременно с установкой пластины. Попробуйте только тарелку. И если это начинает беспокоить вас в те теплые дни, когда вы начинаете слышать, как печь на мазуте включается каждую голубую луну, и это беспокоит вас, что вы в конечном итоге будете, я вас уверяю, тогда обратитесь к этому. Но если это вас не беспокоит, оставьте это в покое. Это просто и легко, как здесь.

Теперь я перейду ко второй главе и расскажу вам о причинах и проблемах, связанных с неправильной установкой, и о том, что может/будет происходить, или о людях, которые не понимают или не понимают, почему их котлы в помещении котлы, не поспевают за ними и раньше были.

Если вам нужна какая-либо другая информация, мы будем рады помочь вам пройти этот процесс гладко и легко. Свяжитесь с нами сейчас!

Газовые котлы | Установка газового котла и цены 2022

Обновлено 2 августа 2022 г. · Автор Robert Skorpil

Установка газового котла в вашем доме

Газовый котел является наиболее распространенным средством нагрева воды для домашней системы лучистого отопления. Несмотря на то, что в большинстве ситуаций их использование более доступно, их установка не является более доступной, особенно в новом месте. Отвод газа должен быть установлен там, где опасные газы могут выделяться из дома в атмосферу во время эксплуатации. Эти газы поднимаются вверх через дымоход, который должен быть установлен в вашем доме. Газопровод должен быть подведен к устройству, что сложнее, чем прокладка линии электропередач через ваш дом. Кроме того, на территории должен храниться резервуар для хранения, и если вы работаете на чем-то вроде пропана, его нужно будет регулярно заправлять. Все это приводит к более дорогой установке.




Газовые котлы по сравнению с электрическими

Газовые котлы, как правило, дешевле в эксплуатации, чем электрические, потому что газ дешевле электричества и лучше нагревает воду. Например, давайте рассмотрим пропан, бутан и природный газ в сравнении с электричеством. Один галлон пропана производит около 91 000 БТЕ, а один кубический фут природного газа дает 1075 БТЕ. Согласно тому же источнику, один киловатт-час электроэнергии предлагает 3413 БТЕ для нагрева воды. Если вы не уверены в том, какой тип котла установить, может быть полезно воспользоваться местным калькулятором стоимости замены ОВК, прежде чем обращаться к подрядчику.

По данным правительства, 1000 кубических футов природного газа стоит в среднем 12,95 долларов США. При такой ставке за один доллар можно купить 83 011 БТЕ электроэнергии для нагрева воды с котлом с КПД 100% или 66 408 БТЕ с котлом с КПД 80%. Согласно EIA, цены на пропан для жилых помещений составляли в среднем 2,36 доллара за галлон, что дает вам 38 559 БТЕ при 100% эффективности и 30 847 БТЕ при 80% эффективности на каждый потраченный доллар.

Для сравнения, по данным Управления энергетической информации США, средняя стоимость электроэнергии для жилых помещений составляла около 13 центов за кВтч. Это означает, что за 1 доллар вы получите около 7,69.кВтч электроэнергии или достаточно для производства 26 253 БТЕ мощности при 100% эффективности. Поскольку большинство электрических котлов имеют КПД около 99%, вы можете реально ожидать 25 991 БТЕ на каждый доллар электроэнергии, что все же ниже, чем у плохой пропановой системы, которая достигает только 80% эффективности, и намного ниже, чем у системы на природном газе.

Имейте в виду, что 13 центов за кВтч электроэнергии является средним показателем по стране, во многих районах, таких как Гавайи со средним значением 29,87 центов за кВтч или Нью-Йорк со средним значением 18,44 центов за кВтч, использование электрических котлов обходится дороже. Тем не менее, есть и более доступные места, такие как Вашингтон или Луизиана, где имеет смысл использовать электричество. Для домовладельцев в районах, где невозможно провести газопровод через дом, может иметь смысл установить паровой водогрейный котел с радиаторами в каждой комнате по всему дому или даже масляный котел с резервным баком.

Если вам также необходимо заменить радиаторы по всему дому, может быть полезно знать, какие типы радиаторов отопления дома вы можете установить.


Как работает газовый котел?

Если вы когда-либо работали с газовой плитой дома или в походе, или даже использовали газовый гриль, вам должно быть довольно легко представить, как работает газовый котел. Газовый котел представляет собой резервуар для воды, установленный поверх массивного нагревательного элемента. Газ подается в горелку и воспламеняется электрической искрой. Как только пламя образуется, оно поддерживается для нагрева резервуара с водой над ним до желаемой температуры. Когда вода достигает нужной температуры, электрический насос перемещает ее из резервуара и по ряду труб, проходящих через дом, к радиаторам. Это охлаждает воду до тех пор, пока она не достигнет конца цикла и не попадет обратно в котел для повторного нагрева. Местный установщик котлов и радиаторов рядом с вами сможет сказать вам, какая система лучше всего подходит для вашего дома, а также связанные с этим затраты на установку в зависимости от вашего конкретного проекта установки HVAC.

Обычно котел подключен к электронному термостату, который сообщает ему, когда включать и выключать. Когда температура в вашем доме падает до достаточно низкого уровня, котел включается и снова начинает цикл. Это справедливо для большинства типов котлов.


Тепловая мощность газового котла

Поскольку газ при сгорании выделяет больше тепла, чем электронагреватель, то с помощью газового котла можно быстрее нагреть воду и нагреть ее большее количество, чем он сам. с электрической моделью. Это означает, что вы можете быстрее обогреть свой дом или отапливать большой дом с помощью газового котла, где электрический котел в некоторых случаях может просто не иметь достаточной мощности.


Советы по обслуживанию газовых котлов

В газовых котлах гораздо больше движущихся частей, чем в электрических. Есть воспламенитель, есть вентилятор, поддерживающий подачу свежего кислорода в установку, и несколько чувствительных секций, которые необходимо обслуживать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
