Автономная система отопления для частного дома обеспечивает комфортный микроклимат в помещениях в любое время года. Газовый котёл, устанавливаемый для приготовления теплоносителя, позволяет одновременно подключить две системы – отопление и горячее водоснабжение. В одноконтурном исполнении требуется специальная запорно-регулирующая арматура – трёхходовой клапан. Однако существуют агрегаты, которые снабжаются сразу двумя контурами, что обеспечивает автоматическое разделение потоков.

Чтобы система работала безупречно, необходимо знать, как правильно выполнить подключение двухконтурного газового котла.

Двухконтурный газовый котёл в интерьере

Одно- и двухконтурные котлы

Газовые котлы для системы отопления, вне зависимости от типа исполнения и расчётной мощности, подразделяются на две основных категории:

• Одноконтурные. Представляют собой самую простую схему. Источник энергии – природный или сжиженный газ, который при сгорании нагревает теплообменник трубчатого типа. Внутри данного элемента находится теплоноситель – вода или антифриз. По мере нагрева гравитационные силы или циркуляционный насос приводят жидкую среду в движение по замкнутому контуру. Проходя через радиаторы отопления, жидкость отдаёт тепло и возвращается по обратной магистрали на повторный нагрев.
• Двухконтурные. Методика приготовления теплоносителя во многом схожа с первым типом.
  Разница состоит в наличии внутри агрегата двух теплообменников, в каждом их которых может находиться разная жидкость. Нагрев двух контуров происходит одновременно, а температура каждого контура зависит от скорости движения теплоносителя в трубах.

Смонтированное оборудование в котельной

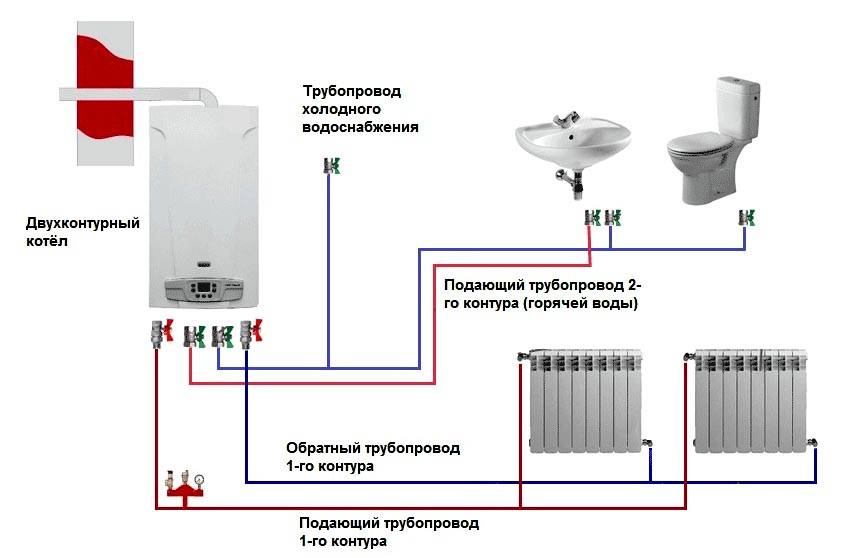

Схема подключения двухконтурного газового котла устроена таким образом, что в одном трубопроводе циркулирует теплоноситель для системы отопления, а во втором теплообменнике находится жидкость с другими температурными параметрами для нужд ГВС.

Правила подключения газового котла

Газовое оборудование представляет собой технологические объекты повышенной опасности. В связи с этим, подключение двухконтурного газового котла проводится силами специализированных организаций, имеющих государственную аккредитацию. Самостоятельный монтаж с врезкой в газовую трубу категорически запрещается. При установке газового отопительного агрегата необходимо учесть требования СНиП 42-01.

2022 и СП-41-104-2000. Данные нормативные документы регламентируют соблюдение следующих обязательных условий:

• Минимальная площадь котельной должна составлять не менее 4 м2 с высотой потолков от 2,5 м и выше.
• Дверной проём для доступа в котельную должен быть не уже, чем 800 мм.

Требования к помещению котельной

• Котельная должна иметь минимум одну наружную стену с оконным проёмом, площадь светопрозрачной части которого должна составлять 0,3 м2 на каждые 10 м2 площади помещения.
• В пространстве котельной устраивается вытяжка с естественной или принудительной циркуляцией для обеспечения удаления частиц природного газа и исключения риска скопления продуктов горения.
• Дымовая труба должна быть выполнена таким образом, чтобы соответствовать количеству удаляемых продуктов горения. Сечение дымохода рассчитывается инженерами по специальной формуле.
• Труба должна быть выше конька скатной кровли минимум на 500 мм.
• Газ подводится от магистрали по стальному трубопроводу. Для подключения котельного оборудования допускается использовать специальные гибкие шланги в стальной плетёной обмотке.
• К нагревательной установке предъявляются требования по защите от короткого замыкания. Агрегат также должен оснащаться функцией автоматического отключения на случай перегрева.
• В котельной должен стоять датчик контроля уровня газа с сиреной.
• На вводе газа в здание устанавливается счётчик, контролирующий расход.

Требования к размещению настенного агрегата

• В котельную подводится труба ХВС как средство первичного пожаротушения.
• Внутренние стены котельной должны быть ровными и покрыты штукатуркой.
• Все элементы, имеющие прямой контакт с газовым котлом, должны быть несгораемыми.
• При монтаже оборудования необходимо учесть минимально допустимые расстояния от смежных конструкций, указанные в СНиП.

Перед монтажом и подключением нового объекта представители газового треста инспектируют помещение котельной. Если объемно-планировочные или технические параметры комнаты не удовлетворяют приведённым выше требованиям, служба не начинает работы до устранения предписаний.

Помещение котельной

Двухконтурный котел и бойлер косвенного нагрева

Схема подключения двухконтурного газового котла к системе отопления и ГВС подразумевает интегрирование в систему дополнительного водогрейного устройства – бойлера косвенного нагрева. Данное оборудование отличается следующими особенностями внутреннего строения:

• Накопительная часть резервуара имеет два патрубка, как и любой другой бойлер.
• Через подводящий патрубок чистая водопроводная вода из скважины поступает в бак, а через отводящее отверстие приготовленная горячая вода раздаётся потребителям при открывании крана.
• Вместо нагревательного элемента в БКН устанавливается трубчатая спираль, внутри которой циркулирует нагретый теплоноситель.
• Спираль подключается одному из нагреваемых контуров двухконтурного газового котельного агрегата.
• Теплоноситель нагревается от газовой горелки и поступает в змеевик бойлера.
• Проходя через трубки внутри накопительного резервуара, теплоноситель постепенно нагревает весь объём воды, который находится внутри бойлера.
• При нагреве используется лишь избыточное тепло двухконтурной газовой установки, а сам накопительный водонагреватель не потребляет никаких дополнительных энергоресурсов.

Двухконтурный котёл в комбинации с бойлером косвенного нагрева

Балансировка системы, позволяющая распределять тепло между двумя контурами в нужных пропорциях, достигается путём установки на магистрали трёхходового клапана. Запорное устройство регулирует расход жидкости, которая проходит через его заслонки.

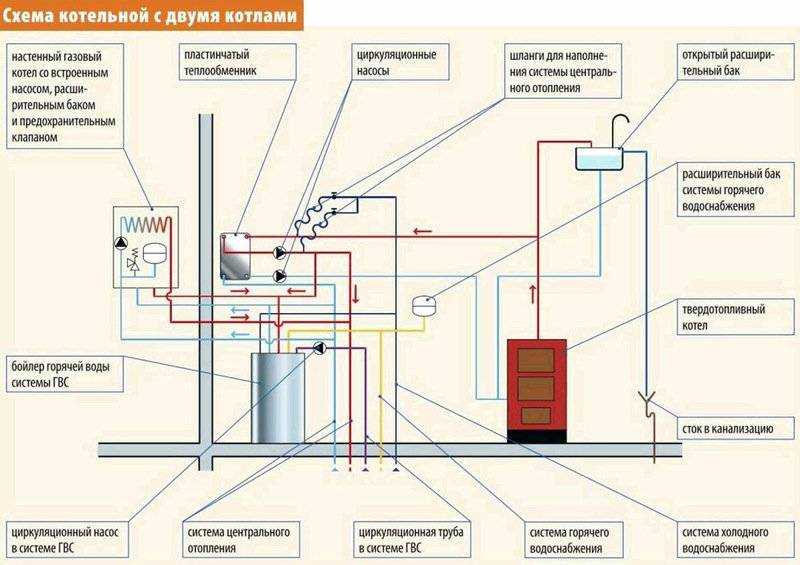

Схема подключения двухконтурного котла

Схема подключения двухконтурного котла мало чем отличается от методики монтажа более простого устройства в одноконтурном варианте.

Для успешной установки газового котельного оборудования необходимо выполнить работы, согласно следующему алгоритму:

• Монтаж агрегата на пол или на стену. В зависимости от типа конструкции и мощности оборудования производители предлагают 2 возможные схемы установки. В обоих случаях, фиксацию агрегата необходимо провести строго до начала обвязки, так как в рабочем положении он должен находиться в статическом положении. После выбора места для установки следует учесть требования СНиП по обеспечению минимального расстояния от близлежащих стен, пола и потолка.

Установка настенного агрегата

Крепление оборудования на стену производится с помощью металлических анкеров, выдерживающих отрывающее усилие, которое оказывает прибор, наполненный теплоносителем.

• По завершении механической части к установке подводится газ. Данная работа выполняется силами представителей аккредитованной организации. Специалисты производят врезку в магистраль, монтаж и настройку счётчика, а также прокладку газопровода до места установки оборудования. Для подключения двухконтурного газового котла к энергоносителю используются гибкие шланги с резьбовым соединением и полимерными прокладками, обеспечивающими герметичность.
• Далее к котлу монтируется дымоход из нержавейки. Диаметр трубы подбирается, исходя из требований СНиП – на каждый 1 кВт мощности агрегата приходится минимум 8 см2 площади внутреннего сечения дымохода. Стенки трубы представляют собой 3-слойную конструкцию с негорючим утеплителем внутри. По помещению котельной труба прокладывается открытым способом для своевременной идентификации возгорания и возможности её ревизии.

Установка дымохода

• После монтажа самой ответственной части газовые службы сдают работы и подписывают договор на эксплуатацию оборудования.
• Дальнейшие работы по обвязке котла с подключением к отоплению, системе ГВС и электричеству могут производиться силами владельца объекта либо монтажниками из подрядной организации.

Для подключения настенного двухконтурного газового котла требуется проверить его комплектность. Нередко, такие устройства изначально снабжаются расширительными бачками и циркуляционными насосами, что исключает необходимость отдельного приобретения и монтажа данных приборов в контур отопления.

Подключение двухконтурного котла к системе отопления

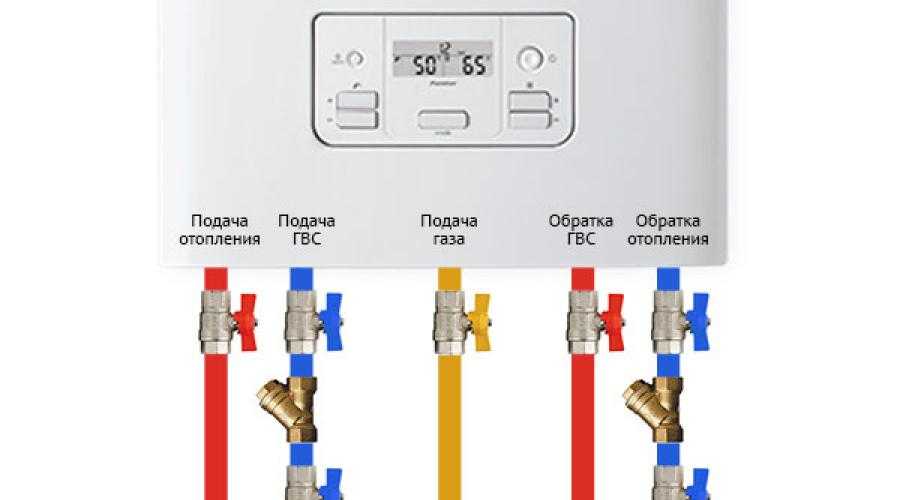

Подключение двухконтурного газового котла к системе отопления проводится при уже смонтированном циркуляционном кольце. Перед монтажом обе магистрали – подающая и обратная – должны быть заведены в помещение котельной. Подключение ведётся в несколько этапов:

• Выбирается контур, отвечающий за систему отопления. Как правило, эта часть агрегата снабжается теплообменником большей мощности и габаритов.

Двухконтурный газовый котёл в разрезе

• На подводящий патрубок устанавливается спускной клапан для возможности опорожнения котла.
• Между патрубком и ближайшим фитингом, а также на трубопроводе подпитки необходимо установить фильтрующие сетки для грубой очистки поступающей в котёл жидкости.
• На оба патрубка устанавливаются шаровые краны для блокировки циркуляции теплоносителя в случае проведения ремонтных или демонтажных работ.
• Если схема подключения двухконтурного газового котла подразумевает интеграцию в систему с принудительной циркуляцией, на подаче врезается байпас с циркуляционным насосом.
• При устройстве закрытой системы отопления, в контуре должно задаваться давление от 1,6 до 1,8–2,0 атм., в зависимости от протяжённости трасс, характеристики отопительного оборудования и этажности здания. Давление задаётся на полимерной мембране расширительного бачка с помощью автомобильного компрессора с манометром.

Давление в расширительном бачке

Когда работы по подключению двухконтурного котла завершены, система заполняется теплоносителем, и оборудование включается в тестовом режиме. Мастер проверяет интенсивность нагрева, а также скорость циркуляции жидкости в сети. Если жидкость в накопительной части агрегата закипает, либо реальная теплоотдача не соответствует заявленной производителем мощности, выполняется настройка системы с её последующей балансировкой.

Подключение двухконтурного котла к системе ГВС

Чтобы понять, как подключить двухконтурный газовый котел к системе ГВС, необходимо разобраться в его внутреннем строении. Агрегат устроен таким образом, что жидкость, находящаяся в любом из контуров, должна пребывать в постоянном движении. Если этого не происходит, теплоноситель начинает перегреваться. Для отопления данное условие выполняется, так как водная среда постоянно циркулирует по замкнутому контуру. Система ГВС может находиться в состоянии покоя до тех пор, пока потребитель не начнёт забор горячей воды, открыв кран.

Бойлер косвенного нагрева в разрезе

Таким образом, для нормальной эксплуатации в схему подключения двухконтурного газового настенного котла в частном доме должен быть интегрирован накопительный резервуар – бойлер косвенного нагрева. Монтаж системы производится при выполнении следующих этапов:

• Как правило, на момент подключения котла к ГВС, агрегат уже смонтирован, и к нему подведён газ.
• Бойлер косвенного нагрева устанавливается в проектное положение, подключается к системе подачи воды из скважины.
• Змеевик, расположенный внутри нагревательного бака, оснащается 2 патрубками для обеспечения нормальной циркуляции теплоносителя.
• Подключение бойлера к котлу ведётся по обратной схеме – к отводящему патрубку водогрейной установки присоединяется подающая магистраль котла. Наоборот, к подводящему патрубку – отводящий трубопровод котла.
• Нагретая в котле жидкость должна циркулировать по контуру змеевика и постепенно отдавать тепло жидкой среде внутри накопительного резервуара.
• Как и с отоплением, при подключении обоих агрегатов на входе и выходе ставятся шаровые краны, обеспечивающие блокировку теплоносителя, и циркуляционной насос, способствующий постоянному движению воды в трубках.

Шаровые краны на патрубках

Чтобы понять, как подключить двухконтурный газовый котел к отоплению и водоснабжению, обе системы монтируются котлу, после чего запускаются одновременно. Во время тестовой эксплуатации мастер проверяет, насколько нагружается каждый из контуров. При необходимости интенсивность нагрева каждого из них меняется, в результате чего производится балансировка.

Подключение двухконтурного котла к электричеству

Подключение двухконтурного котла к силовой электрической сети выполняется с целью обеспечения нормальной работы циркуляционного насосного оборудования и автоматики. В остальном, газовое оборудование является энергонезависимым. Чтобы котельное оборудование отвечало эксплуатационным требованиям, при сборке электромонтажной схемы следует учесть некоторые нюансы:

• Подключение элементов обвязки котла следует проводить по выделенной кабельной линии с установкой отдельного автомата УЗО в щитке.
• Учитывая, что работа электрических приборов сопряжена с движением водной среды, существует риск протечек и замыканий. В связи с этим, всё оборудование должно быть заземлено.

Заземляющий кабель от котла

• Лучшим решением будет подключение насосного оборудования единым неразрывным кабелем, с установкой размыкателя цепи. Если такой возможности нет, розетка должна быть выведена таким образом, чтобы подключение производилось только штатным кабелем агрегата, без необходимости включения удлинителей.
• В помещении котельной всегда существует риск разлива теплоносителя и подтопления. В связи с этим, точки подключения должны устраиваться на расстоянии минимум 200–300 мм от пола.
• Сечение жил должно соответствовать силе тока, на которую рассчитаны автомат и подключаемое оборудование.
• ПВХ изоляция должна быть цельной и надёжно защищать проводку от риска пробоя.
• После подключения необходимо проверить ток короткого замыкания, время срабатывания УЗО, определить допустимый перекос фаз.

Если напряжение характеризуется постоянными перепадами, в помещении котельной ставится стабилизатор напряжения, который также защищает сеть от повышенных пусковых нагрузок при включении.

Стабилизатор напряжения в помещении котельной

Возможные ошибки при подключении двухконтурного котла

Чтобы схема подключения двухконтурного газового котла к системе отопления и ГВС в частном доме эксплуатировалась без сбоев, при подключении требуется исключить все возможные ошибки:

• Монтаж напольных или настенных устройств следует проводить таким образом, чтобы со всех сторон к оборудованию был обеспечен подход для возможности обслуживания.
• Обвязка контура отопления и системы ГВС проводится специальными ПВХ или металлическими трубами, которые рассчитаны на повышенные температуры.
• Все резьбовые соединения должны быть герметичны и не подтекать даже при изменении температуры с неизбежным линейным расширением материала.
• Внутренние стенки дымохода должны быть гладкими и ровными, во избежание скопления конденсата при работе котла в холодное время года. Сечение трубы подбирается таким образом, чтобы тёплые потоки из отработанных газов не опрокидывались на выходе.
• Бойлер косвенного нагрева следует монтировать в непосредственной близости от газового котла, чтобы исключить большие теплопотери при движении теплоносителя.

Элементы дымоходов для газового котла

• Для простоты эксплуатации, в систему следует внедрить модуль диспетчеризации, обеспечивающий дистанционной контроль за переключением режимов из любой точки мира.
• При подключении не следует ставить больше количество фитингов и поворотов, так как каждый из них заужает условный проход и вызывает сопротивление на пути движения жидкой среды.
• Избегать образования воздушных пробок в системе. Для этого в каждой потенциально опасной точке ставится автоматический воздухоотводчик.
• На магистрали подпитки следует установить систему многоступенчатой очистки поступающей воды по технологии обратного осмоса. В таких случаях исключается наличие известковых отложения и твёрдых примесей, дающих осадок в процессе эксплуатации.

При наличии возможности верным решением будет обращение к профессионалам из подрядной организации с заключением соответствующего договора. В таких случаях производитель работ после монтажа обеспечивает пуско-наладку системы и предоставляет длительную гарантию.

Система обратного осмоса в котельной

Дополнительные мероприятия, улучшающие работу систем отопления и ГВС

Корректно собранная схема подключения напольного двухконтурного газового котла к основным системам частного жилого дома гарантирует многолетнюю бесперебойную эксплуатацию. Для улучшения работоспособности инженерных сетей в здании эксперты советуют придерживаться следующих простых правил:

• На вводе каждый контур следует снабжать обратным клапаном для предотвращения оттока жидкости на случай остановки циркуляции теплоносителя.
• Учитывая, что контур для ГВС остаётся в рабочем состоянии круглый год, в систему следует интегрировать полотенцесушители из расчёта по 1 единице на каждый санузел. Данные элементы сети обеспечивают круглогодичное локальное отопление, а также предотвращают образование повышенной влажности в помещении.
• Все свободные участки трубопроводов при соединении котла и бойлера косвенного нагрева должны быть обмотаны эффективной теплоизоляцией для снижения риска теплопотерь.

Изоляция магистралей

• По правилам установки водогрейного устройства, следует размещать его на минимальном расстоянии от кранов в санузлах. В противном случае в утренние часы необходимо сливать холодную воду из трубопроводов до тех пор, пока они не заполнятся нагретой жидкостью из бойлера.
• Всё оборудование котельной должно быть автоматизировано для более эффективного использования теплоносителя и исключения рисков перегрева. Лучшим решением будет установка внешнего термодатчика, реагирующего на изменение климатических параметров наружного воздуха с корректировкой интенсивности работы системы.
• Раз в сезон, следует производить контрольную проверку работоспособности системы, а также профилактическую чистку труб и бойлера, что снижает риск зарастания магистралей.

Газовое котельное оборудование следует подбирать с небольшим запасом мощности. При работе котла на пределе возможностей на протяжении всего отопительного периода элементы горелки и теплообменники быстро выходят из строя.

Коротко о главном

Двухконтурный газовый котёл является оптимальным решением для одновременного подключения систем отопления и ГВС к одному источнику тепловой энергии в небольшом частном доме. Котлы могут быть настенными или напольными, их мощность подбирается, исходя из расчётных данных, приведённых в нормативной документации. Подключение устройства к газораспределительной сети выполняется силами специализированных организаций. Дальнейшая обвязка котла может выполняться самостоятельно. При подключении системы ГВС для двухконтурного агрегата потребуется приобрести и смонтировать бойлер косвенного нагрева.

А вам когда-нибудь доводилось подключать и обвязывать двухконтурный котёл в вашем частном доме? Почему выбрали именно его и столкнулись ли с какими-то проблемами?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Cхема подключения отопления. Отопление дома своими руками.

Европейский опыт показывает: твердотопливный котел можно встроить в закрытую систему отопления. Главное, чтобы вода не нагревалась выше 110С°. Как этого достичь?

• 1 из 1

На фото:

Открытая или закрытая система?



Выбор. Схема подключения отопления не представляет собой ничего сложного, если речь идет об открытой системе. Часто домовладельцы выбирают именно ее из соображений безопасности. Однако отопление дома своими руками можно сделать и с системой закрытого типа. Европейские нормативы допускают использование твердотопливного котла в закрытой системе центрального отопления (что исключает потери воды вследствие испарения). Правда, для этого подходят не все типы котлов.

Что нужно для подключения к закрытой системе. Специальное дополнительное устройство (аварийный теплообменник или буферная емкость). Коме того, обязательна установка предохранительных клапанов и расширительных диафрагменных баков.

а) Твердотопливный котел, подключенный к закрытой системе с диафрагменным расширительным баком, оснащенный защитой в виде аварийного теплообменника, встроенного в котел: 1- диафрагменный расширительный бак, 2- термостатический клапан, 3- аварийный теплообменник встроенный в котел, 4- предохранительный клапан, 5- твердотопливный котел, 6- циркуляционный насос; б) Твердотопливный котел, подключенный к закрытой системе с диафрагменным расширительным баком, оборудованный защитой в виде буферной емкости. Эта емкость аккумулирует избыток тепла, вырабатываемого котлом: 1- диафрагменный расширительный бак, 2- термостатический клапан, 3- твердотопливный котел, 4- предохранительный клапан, 5- циркуляционный насос, 6- буферная емкость



Аварийный теплообменник

Принцип работы. Встроенный аварийный теплообменник не работает до тех пор, пока температура воды в котле не превышает нормальных значений. Если жидкость начинает перегреваться, термостат открывает клапан теплообменника, и холодная вода из водопроводной системы быстро забирает избыток тепла.

Особенности. Теплообменник нельзя использовать как проточный водонагреватель: вода, охладившая котел, выводится в канализацию. Кроме того, аварийный теплообменник требует дополнительных энергетических затрат и подходит не для всех типов твердотопливных котлов.

Буферная емкость

Принцип работы. Такой же, как у аварийного теплообменника: отсекающий клапан открывается только тогда, когда вода становится слишком горячей. В этом случае горячая вода уходит в подающую трубу и смешивается там с холодной, а по обратной трубе поступает холодная вода. Жидкость из буферной емкости используется в отопительном контуре, а сам котел при этом требует меньше топлива.

Особенности. Быстро выводит избыток тепла. Но иногда буферная емкость превышает по размеру сам котел, что может создавать сложности при установке. Наполненная емкость весит больше тонны, и количество холодной воды всегда должно быть достаточным для бесперебойной работы системы.

---
