Индукционный котел вин отопления цена: Индукционный котел ВИН 7 кВт

Содержание

Промышленный индукционный котел ИКВ-50 — Технические характеристики.

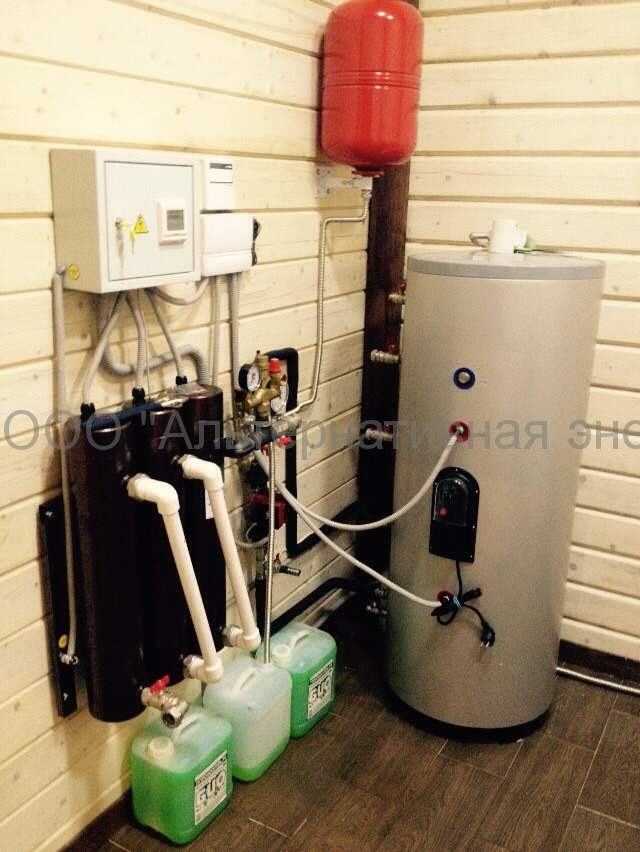

Индукционные электрические котлы отопление «ИКВ» серии ВИН СПб бытовые и промышленные. Собственное производство, доставка по России

Индукционный промышленный котел вихревой ИКВ 50 кВт 380В. Производство, доставка, монтаж

Промышленный индукционный котел ИКВ-50 идеально подходит для отопления складских и производственных помещений площадью от 500 квадратных метров, КПД 98%, котел не образуют накипи, автоматизация, энергосбережение 35%, долговечность 30 лет, гарантия 2 года. Цена завода.

Комплектация промышленного индукционного котла ИКВ 50 кВт 380В
 Стандартная комплектация ИКВ-50

включает в себя: ИКВ — 1 шт.; шкаф управления (выносной) — 1 шт.; датчик температуры — 1 шт. ; группа безопасности 1 шт.; РЭ (паспорт) — 1 шт

Гарантия 2 года.

Цена с п/у:      222 000 руб

Цена без п/у:  215 000 руб

 VIP комплектация ИКВ-50

включает в себя: ИКВ — 1 шт.; циркуляционный насос 1 шт.; датчик потока 1 шт.; группа безопасности 1 шт.; шкаф управления – 1 шт.; датчик температуры – 1 шт.; запорно-регулирующая арматура; РЭ (паспорт) — 1 шт.

Гарантия 2 года.

Цена: 247 000 руб

Технические характеристики котла индукционного ИКВ-50
Номинальная мощность установки (кВт):50
Напряжение (В/Гц):380
Приблизительная обогреваемая площадь (м2):500-600
Количество тепла, производимого установкой (ккал/час):42140
Габариты (мм):940*630*660
Патрубок: Диаметр, вход, выход (мм):32
Масса (кг):175
Преимущества промышленного котла индукционного ИКВ-50
  • не образуется накипи в отличие от ТЭНовых котлов. За счет этого КПД устройства не снижается;

  • работает с любым теплоносителем. Используя тосол или масло отоплением можно пользоваться и в зимнее время. Это особенно актуально для объектов, где отопление требуется не круглый год. Во избежание замерзания системы;

  • простой монтаж и отсутствие сезонного обслуживания отличают индукционные котлы отопления от ТЭНовых котлов;

  • отсутствие накипи. Благодаря непрямому нагреву теплоносителя на нагревательном элементе не образуется накипь, вследствие чего не снижается КПД устройства;

  • срок службы 30 лет. В нагревателе отсутствуют элементы, которые подвержены поломке;

  • экологически безопасны, не выделяют вредных веществ;

  • гарантия 2 года.

Цена

222 000 р

Оформить заказ

Ваше имя*

E-mail

Телефон*

Комментарии

Индукционные котлы модельный ряд Котлы индукционные электрические нового поколения Нагреватели индукционные электрические Электрические индукционные котлы О заводе Контактная информация Карта сайта Оформить заказ

Написать поставщику

Copyright © 2011 — 2023

kotelteplospb. ru — создание сайта бизнес в студии МегаГрупп

Страница не найдена

Бренды и производители

Смотреть все

Россия

Royal thermo gok

Royal thermo котельное оборудование

Берёзка

Мета

Kastor

Ермак

Greivari

Жарсталь — УЗПО

Протопи

Костер

Варвара

Инжкомцентр ВВД

Ферингер

Очаг

Harvia

Эволюция Тепла

ETNA

SAWO

Сервисгаз

Терма

Дымок

AGNI

Феррум

Вулкан

УМК

Термопромек

Grill’D

Радуга

Lavita

Рубцовск-Литком

Огненный Камень

DoorWood

Woodson

Rento

Стеклоприбор

Везувий

Термокрафт

1 ВПК

Thorma

Tim Sistem

MBS

Liseo

Карелия

NordFlam

FireWay

Harry Flame

Каминити

Экокамин

FERLUX

Stimlex

Bella Italia

Изразцовые печи

Megaprom

Dixneuf

КЧМ

Rinnai

Regulus

RODA

Unipump

Tubest

Ижевские печи

SAUNDAY

Малиновка

Ленивый шашлычник

LTM Flamma

Гудвилл Групп

Avantex

РусРадиус

Rockwool

Тизол

Skamol

Schott Robax

Penosil

Терракот

Домашний очаг

CobraCo

Воля

Kronos

Craft

EdilKamin

Guca

Hitze

Аском Групп

Гефест Сталь

Конвектика

Механика

Самира (9мм)

Gala

Geesa

Nobili

Villeroy & Boch

Cezares

Aquatek

GPD

Franke

Dyson AirBlade

Gustavsberg

Kolo

Oulin

Sanit

Kermi

Keramag

Margaroli

Bath Master

Watts

Viadrus

Gorenje

DRAZICE

Rifar

UNIGB

Reflex

CIMM

LUXOR

ITAP

BUGATTI

Danfoss

Kalde

GM-COBRA

AquaFilter

SYR

TIEMME

Бастион

BALTUR

Дизайнсталь

Meibes

Bien

Nicoll

Oventrop

Serel

РусНИТ

Kessel

Konner

STI

Viega

КОН

ELECTROLUX

Zanussi

SEZON PRO

Ballu

Mitsubishi electric

Daikin

Hisense

Hitachi

Komanchi

Shuft

Aux

Ballu machine

Profcool

Ariston

Timberk

AC Electric

Daesung

Olympia

Comap

Бирюса

KRATKI

Q-Term

TKR

VATTI

Metal-Fach

ALSO

Firelight

NOBO

STIEBEL ELTRON

Ballu-Biemmedue

BONECO&AOS

DANTHERM

DAB

Водолей

DRAGON

СЕВЕР

Тепломаш

Radijator Engineering

VSKZ

IQkotel

СТАРТ

ТРАЯН

ROYAL Clima

ДомАвтоматика

Неделька

Победа

Pelletor

Neoclima

СЕВЕРЯНИН

ВИН

Сигнал

ГОРОД КОТЛОВ

KOVEA

ЭЛВИН

«НПК «Изуран»

ДВИН

Wolf

Arderia

ПИРОЛИЗ МАСТЕР

Буржуй-К

WIRT

Giacomini

Icma

Tecofi

Инноватор

FERROLI

Domani Spa

Faro

Roca

Santek

Тритон

ВИЗ

Акватон

BAS

1 Марка

Wirquin

АниПласт

VIRplast

Ceresit

Плитонит

Березакерамика

Love Ceramic

Pamesa

Gracia ceramica

InterCerama

Metropol

Vinchi

Porcelanicos HDC

Cersanit

Almera Ceramica

Atem

Керамин

Axima

Lasselsberger Ceramics

Пиастрелла

Belani

Шахтинская плитка

Евро-керамика

ВКЗ

Monopole

Oset

Vitra

Cristacer

Atlas Concorde

Керамика Будущего

Idalgo

Квадро-декор

Remocolor

Elada

Домино

Smile

Comforty

Континент

Opadiris

WasserKraft

Esko

Sanita Luxe

Оскольская керамика

Санита

D&K

Iddis

Lemark

Voda

Rubineta

AlcaPlast

Grohe

Jika

Терминус

Florentina

Kirovit

Santeri

Vidima

Славен

Клевер

Ростовская мануфактура

Haier

NOIROT

Ci

Сабантуй

BRAUS

Банный Эксперт

ХакасИнтерСервис

УралГеоКамень

Wilo

TAEN

ISOVER

Прометалл

Чудо печи

Kennet

SARMAT

Простая схема индукционного нагревателя своими руками

Этот замечательный небольшой проект демонстрирует принципы высокочастотной магнитной индукции и процесс изготовления индукционного нагревателя. Схема очень проста в построении и использует только несколько общих компонентов. С показанной здесь индукционной катушкой схема потребляет около 5 А от источника питания 15 В, когда наконечник отвертки нагревается. Чтобы кончик отвертки стал красным, требуется примерно 30 секунд!

Схема управления использует метод, известный как ZVS (переключение при нулевом напряжении), для активации транзисторов, что обеспечивает эффективную передачу энергии. В схеме, которую вы видите здесь, транзисторы почти не нагреваются из-за метода ZVS. Еще одна замечательная особенность этого устройства заключается в том, что это саморезонансная система, которая автоматически работает на резонансной частоте подключенной катушки и конденсатора. Если вы хотите сэкономить время, в нашем магазине есть схема индукционного нагревателя. Возможно, вы все же захотите прочитать эту статью, чтобы получить несколько полезных советов о том, как заставить вашу систему работать хорошо.

Как работает индукционный нагрев?

При изменении магнитного поля вблизи металлического или другого проводящего объекта в материале индуцируется ток (известный как вихревой ток), который выделяет тепло. Выделяемое тепло пропорционально квадрату тока, умноженному на сопротивление материала. Эффекты индукции используются в трансформаторах для преобразования напряжения во всевозможных приборах. Большинство трансформаторов имеют металлический сердечник, поэтому при использовании в них индуцируются вихревые токи. Разработчики трансформаторов используют различные методы, чтобы предотвратить это, поскольку нагрев — это просто трата энергии. В этом проекте мы будем напрямую использовать этот эффект нагрева и попытаемся максимизировать эффект нагрева, создаваемый вихревыми токами.

Если мы подадим на катушку с проводом постоянно меняющийся ток, внутри нее будет постоянно меняющееся магнитное поле. На более высоких частотах эффект индукции довольно силен и имеет тенденцию концентрироваться на поверхности нагреваемого материала из-за скин-эффекта. Типичные индукционные нагреватели используют частоты от 10 кГц до 1 МГц.

ОПАСНО! Это устройство может создавать очень высокие температуры!

Схема

Используемая схема представляет собой коллекторно-резонансный генератор Ройера, преимуществами которого являются простота и саморезонансная работа. Очень похожая схема используется в обычных схемах инвертора, используемых для питания флуоресцентного освещения, такого как подсветка ЖК-дисплея. Они управляют трансформатором с центральным отводом, который повышает напряжение примерно до 800 В для питания освещения. В этой схеме индукционного нагревателя своими руками трансформатор состоит из рабочей катушки и нагреваемого объекта.

Основным недостатком этой схемы является то, что требуется катушка с центральным отводом, которую может быть немного сложнее намотать, чем обычный соленоид. Катушка с центральным отводом необходима, чтобы мы могли создать поле переменного тока из одного источника постоянного тока и всего двух транзисторов N-типа. Центр катушки подключается к положительному источнику питания, а затем каждый конец катушки поочередно подключается к земле транзисторами, так что ток будет течь туда и обратно в обоих направлениях.

Величина тока, потребляемого от источника питания, зависит от температуры и размера нагреваемого объекта.

Из этой схемы индукционного нагревателя видно, насколько он на самом деле прост. Всего несколько основных компонентов — это все, что необходимо для создания рабочего устройства индукционного нагревателя.

R1 и R2 — стандартные резисторы 240 Ом, 0,6 Вт. Значение этих резисторов будет определять, как быстро МОП-транзисторы могут включаться, и должно быть достаточно низким значением. Однако они не должны быть слишком маленькими, так как резистор будет притянут к земле через диод, когда противоположный транзистор включится.

Диоды D1 и D2 используются для разрядки затворов MOSFET. Это должны быть диоды с малым падением напряжения в прямом направлении, чтобы затвор был хорошо разряжен, а полевой МОП-транзистор полностью отключался, когда другой открыт. Рекомендуется использовать диоды Шоттки, такие как 1N5819, так как они имеют низкое падение напряжения и высокое быстродействие. Номинальное напряжение диодов должно быть достаточным, чтобы выдержать повышение напряжения в резонансном контуре. В этом проекте напряжение поднялось аж до 70В.

Транзисторы T1 и T2 представляют собой полевые МОП-транзисторы на 100 В, 35 А (STP30NF10). Для этого проекта они были установлены на радиаторах, но почти не нагревались при работе на указанных здесь уровнях мощности. Эти полевые МОП-транзисторы были выбраны из-за низкого сопротивления сток-исток и малого времени отклика.

Катушка индуктивности L2 используется в качестве дросселя для защиты источника питания от высокочастотных колебаний и ограничения тока до допустимого уровня. Значение индуктивности должно быть довольно большим (у нас было около 2 мГн), но также оно должно быть выполнено из достаточно толстого провода, чтобы провести весь ток питания. Если дроссель не используется или он имеет слишком маленькую индуктивность, схема может не генерировать. Точное необходимое значение индуктивности зависит от используемого блока питания и настройки вашей катушки. Возможно, вам придется поэкспериментировать, прежде чем вы получите хороший результат. Тот, что показан здесь, был изготовлен путем намотки около 8 витков магнитной проволоки толщиной 2 мм на тороидальный ферритовый сердечник. В качестве альтернативы вы можете просто намотать провод на большой болт, но вам потребуется гораздо больше витков провода, чтобы получить ту же индуктивность, что и у тороидального ферритового сердечника. Пример этого вы можете увидеть на фото слева. В левом нижнем углу можно увидеть болт, обмотанный множеством витков аппаратного провода. Эта установка на макетной плате использовалась при малой мощности для тестирования. Для большей мощности пришлось использовать более толстую проводку и спаять все вместе.

Поскольку задействовано очень мало компонентов, мы припаяли все соединения напрямую и не использовали печатную плату. Это также было полезно для подключения сильноточных частей, поскольку толстый провод можно было напрямую припаять к клеммам транзистора. Оглядываясь назад, возможно, было бы лучше подключить индукционную катушку, прикрутив ее непосредственно к радиаторам на полевых МОП-транзисторах. Это связано с тем, что металлический корпус транзисторов также является клеммой коллектора, а радиаторы могут помочь охладить катушку.

Конденсатор C1 и катушка индуктивности L1 образуют резонансный контур индукционного нагревателя. Они должны выдерживать большие токи и температуры. Мы использовали полипропиленовые конденсаторы емкостью 330 нФ. Подробнее об этих компонентах показано ниже.

Индукционная катушка и конденсатор

Катушка должна быть изготовлена ​​из толстой проволоки или трубы, так как по ней будут протекать большие токи. Медная труба работает хорошо, так как высокочастотные токи в любом случае будут в основном течь по внешним частям. Вы также можете качать холодную воду через трубу, чтобы она оставалась прохладной.

Конденсатор должен быть подключен параллельно рабочей катушке для создания резонансного контура резервуара. Комбинация индуктивности и емкости будет иметь определенную резонансную частоту, на которой будет автоматически работать схема управления. Используемая здесь комбинация катушки и конденсатора резонировала на частоте около 200 кГц.

Важно использовать конденсаторы хорошего качества, способные выдерживать большие токи и тепло, рассеиваемое внутри них, иначе они скоро выйдут из строя и разрушят схему привода. Они также должны быть размещены достаточно близко к рабочей катушке и с использованием толстой проволоки или трубы. Большая часть тока будет протекать между катушкой и конденсатором, поэтому этот провод должен быть самым толстым. Провода, соединяющие цепь и блок питания, при желании можно сделать немного тоньше.

Эта катушка была сделана из латунной трубы диаметром 2 мм. Его было просто наматывать и легко паять, но вскоре он начинал деформироваться из-за избыточного нагрева. Затем витки соприкасались, замыкая и делая его менее эффективным. Поскольку схема управления оставалась относительно холодной во время использования, казалось, что ее можно заставить работать на более высоких уровнях мощности, но необходимо будет использовать более толстую трубу или охлаждать ее водой. Затем установка была улучшена, чтобы выдерживать более высокий уровень мощности…

Широкий ассортимент деталей для индукционных нагревателей

Готовая схема индукционного нагревателя Медная труба 4 мм
Сборка катушки индукционного нагревателя Кабель 30 А
Керамическая стойка Измеритель тока
Блок питания 12 В 15 А Вольтметр
Водяной насос 12 В Дроссель
Радиатор охлаждения Транзисторы 35А 100В
Силиконовая трубка Радиатор TO-220
Резисторы 240 Ом Быстродействующие диоды
Полипропиленовые конденсаторы Регулятор напряжения 12 В

Толкаем дальше

Основным ограничением описанной выше установки было то, что рабочая катушка через короткое время сильно нагревалась из-за больших токов. Чтобы иметь большие токи в течение более длительного времени, мы сделали еще один змеевик, используя более толстую латунную трубку, чтобы вода могла прокачиваться через нее во время работы. Более толстую трубу было труднее согнуть, особенно в центральной точке отвода. Перед изгибом необходимо было заполнить трубу мелким песком, чтобы предотвратить ее защемление в местах резких изгибов. Затем его очистили сжатым воздухом.

Индукционная катушка состоит из двух половин, как показано здесь. Затем они были спаяны вместе, и небольшой кусок трубы из ПВХ был использован для соединения центральных труб, чтобы вода могла проходить через весь змеевик.

В этой катушке было использовано меньше витков, чтобы она имела более низкий импеданс и, следовательно, выдерживала более высокие токи. Емкость также была увеличена, чтобы резонансная частота была ниже. В общей сложности было использовано шесть конденсаторов емкостью 330 нФ, что дало общую емкость 1,98 мкФ.

Кабели, подсоединяемые к катушке, были просто припаяны к трубе ближе к концам, оставив место для установки трубы из ПВХ.

Этот змеевик можно охлаждать, просто подавая воду прямо из-под крана, но для отвода тепла лучше использовать насос и радиатор. Для этого старый насос из аквариума поместили в коробку с водой, а к выпускному патрубку приделали трубу. Эта трубка подводила к модифицированному кулеру процессора компьютера, который использовал три тепловые трубки для отвода тепла.

Кулер был преобразован в радиатор, отрезав концы тепловых трубок, а затем соединив их с трубками ПВХ, чтобы вода проходила через все 3 тепловые трубки, прежде чем выйти и вернуться к насосу.

Если вы отрезаете тепловые трубки самостоятельно, делайте это в хорошо проветриваемом помещении, а не в помещении, так как они содержат летучие растворители, которые могут быть токсичными для дыхания. Вы также должны носить защитные перчатки, чтобы предотвратить контакт с кожей.

Этот модифицированный процессорный кулер был очень эффективным в качестве радиатора и позволял воде оставаться достаточно прохладной.

Другие необходимые модификации заключались в замене диодов D1 и D2 на диоды, рассчитанные на более высокое напряжение. Мы использовали обычные диоды 1N4007. Это было связано с тем, что с увеличением тока в резонансном контуре росло большее напряжение. Вы можете видеть на изображении здесь, что пиковое напряжение составляло 90 В (желтая кривая), что также очень близко к номинальному напряжению транзисторов 100 В.

Используемый блок питания был настроен на 30 В, поэтому необходимо было также подать напряжение на затворы транзисторов через стабилизатор напряжения 12 В. Когда внутри рабочей катушки не было металла, она потребляла около 7 А от источника питания. Когда был добавлен болт на фотографии, он увеличился до 10 А, а затем снова постепенно упал, поскольку он нагрелся выше температуры Кюри. Он, безусловно, превысит 10 А с более крупными объектами, но используемый блок питания имеет ограничение в 10 А. Вы можете найти подходящий блок питания 24 В, 15 А в нашем интернет-магазине.

Болт, который вы видите на фотографии раскаленным докрасна, достиг максимальной температуры примерно за 30 секунд. Отвертка на первом изображении теперь могла нагреваться докрасна примерно за 5 секунд.

Чтобы перейти на более высокую мощность, чем эта, необходимо было бы использовать другие конденсаторы или их больший массив, чтобы ток был более распределен между ними. Это связано с тем, что протекающие большие токи и используемые высокие частоты значительно нагревают конденсаторы. Примерно через 5 минут использования на этом уровне мощности индукционный нагреватель DIY нужно было выключить, чтобы он мог остыть. Также было бы необходимо использовать другую пару транзисторов, чтобы они могли выдерживать большие скачки напряжения.

В общем, этот проект меня вполне удовлетворил, так как он дал хороший результат, используя простую и недорогую схему. Как таковой, он может быть полезен для закалки стали или для пайки мелких деталей. Если вы решили сделать свой собственный проект индукционного нагревателя, пожалуйста, разместите свои фотографии ниже. Пожалуйста, прочитайте другие комментарии, прежде чем писать свои собственные, так как это может сэкономить вам время позже.

Если вы хотите смоделировать этот проект для тестирования различных значений индуктивности или выбора транзисторов, загрузите LTSpice и запустите это моделирование индукционного нагревателя своими руками (щелкните правой кнопкой мыши, «Сохранить как»)

Насколько она будет горячей?

Трудно сказать, насколько горячо вы сможете что-то получить, так как нужно учитывать множество параметров. Различные материалы будут по-разному реагировать на индукционный нагрев, а их форма и размер будут влиять на то, как они нагреваются или отдают тепло в атмосферу.

Вы можете получить приблизительное представление, используя некоторые базовые расчеты по приведенной ниже формуле, или, если хотите, мы сделали удобный калькулятор мощности нагревателя, который может рассчитать это для вас. Эта форма включает материалы (например, воду), которые нельзя нагревать напрямую с помощью индукционных нагревателей, но она все же полезна, если вы пытаетесь, например, определить мощность, необходимую для нагрева кастрюли с водой с помощью индукционного нагревателя.

Устранение неполадок

Если у вас возникли проблемы с работой, вот несколько советов, которые помогут устранить неполадки в вашем домашнем проекте индукционного нагревателя….

PSU (блок питания)
Если ваш блок питания не может обеспечить большой скачок тока при включении индукционного нагревателя, он не будет генерировать. Напряжение от источника питания в этот момент упадет (хотя блок питания может этого не отображать) и это помешает корректному переключению транзисторов. Чтобы решить эту проблему, вы можете подключить несколько больших электролитических конденсаторов параллельно источнику питания. Когда они заряжены, они смогут подавать большой импульсный ток в вашу цепь. Хорошим мощным источником питания будет наш блок питания постоянного тока 24 В 15 А.

Дроссель (индуктор L2)
Ограничивает мощность индукционного нагревателя. Если у вас нет колебаний, вам может понадобиться больше индуктивности, чтобы предотвратить падение напряжения в вашем блоке питания. Вам нужно будет поэкспериментировать с необходимой индуктивностью. Лучше иметь слишком много, чем слишком мало, так как это только ограничит мощность обогревателя. Слишком мало может означать, что это не сработает вообще. Если ваш сердечник катушки индуктивности слишком мал, большой ток насытит его, что приведет к протеканию слишком большого тока и потенциально может повредить вашу схему.

Электропроводка
Соединительные провода должны быть короткими, чтобы уменьшить паразитную индуктивность и помехи. Длинные провода добавляют в цепь нежелательное сопротивление и индуктивность, что может привести к нежелательным колебаниям или снижению производительности. Наш силовой кабель на 30 А хорошо подходит для этого.

Компоненты
Выбранные транзисторы должны иметь низкое падение напряжения / сопротивление в открытом состоянии, в противном случае они перегреются или даже предотвратят колебание системы. IGBT, вероятно, не будут работать, но большинство полевых МОП-транзисторов с аналогичными параметрами должны быть в порядке. Конденсаторы должны иметь низкое ESR (сопротивление) и ESL (индуктивность), чтобы они могли выдерживать высокие токи и температуры. Диоды также должны иметь низкое прямое падение напряжения, чтобы транзисторы правильно отключались. Они также должны быть достаточно быстрыми, чтобы работать на резонансной частоте вашего индукционного нагревателя.

Включение питания
При включении не допускайте наличия металла внутри нагревательного змеевика. Это может привести к большим скачкам тока, которые могут помешать запуску колебаний, как указано выше. Также не пытайтесь нагревать большое количество металла. Этот проект подходит только для небольших индукционных нагревателей. Если вы хотите контролировать или постепенно увеличивать мощность, вы можете использовать одну из наших схем модулятора импульсов мощности. Подробнее см. сообщение 5108 ниже.

Мозг
Вам понадобится достаточно хорошо функционирующий мозг, чтобы сделать этот проект безопасным. Создание индукционного нагревателя может быть очень опасным, поэтому, если вы новичок в электронике, вам следует попросить кого-нибудь помочь вам сделать это. Подходите к делу логически; Если он не работает, проверьте, не неисправны ли используемые компоненты, проверьте правильность соединений, прочитайте всю эту статью и все комментарии, выполните поиск в Google, если вы не понимаете какие-либо термины, или прочитайте наш раздел «Изучение электроники». Помните: горячие предметы обожгут вас и могут поджечь вещи; Электричество может убить вас электрическим током, а также вызвать пожар. Ставьте безопасность на первое место.

Сравнение стоимости индукционных нагревателей растительного масла и двухконтурных систем нагрева на маслозаводах.

Перейти к основному содержанию

Уважаемые коллеги.

Сегодня я покажу вам экономическую выгоду от применения разработанных нами уникальных индукционных электрических нагревателей растительного масла, которые используются в операциях дезодорации.

Растительное масло при этой операции необходимо нагреть до 220-223 градусов Цельсия.

Традиционно здесь применяются двухконтурные системы подогрева растительного масла, где специальный промежуточный теплоноситель нагревается в высокотемпературных резистивных электрических или газовых котлах. С помощью специальных насосов нагретый теплоноситель подается в специальный высокотемпературный теплообменник, где и производится нагрев растительного масла.

Отличие индукционных масляных обогревателей от двухконтурных систем отопления в том, что нагрев растительного масла осуществляется непосредственно в самом масляном обогревателе и КПД масляного обогревателя = 98% .

При этом в отношении двухконтурных установок снижается стоимость самой отопительной установки и снижается стоимость ее обслуживания.

Приведу некоторые цифры стоимости этих установок в сравнении (минимальная стоимость указана на рынке РФ, в других странах цены могут быть другими):

1. Установка двухконтурная 100кВт с резистивной высокой -температурный котел. Он состоит из высокотемпературного котла, специального насоса и теплообменника. Стоимость самого дешевого котла ~ 8000 долларов США. Стоимость насоса ~ 3000 долларов США, стоимость специального теплообменника ~ не менее 6000 долларов США. Стоимость теплоносителя: 500 кг при стоимости 15 дол/кг ~ 7000 дол США. Общая стоимость установки составит не менее 24 000 долларов.

2. Индукционный электронагреватель прямого нагрева растительного масла мощностью 100 кВт — нагревает растительное масло прямым нагревом и не требует дополнительных устройств. Стоимость масляного обогревателя ~ 10 000 долларов США.

При этом период обслуживания индукционного масляного нагревателя не менее срока обслуживания всей технологической линии. То есть его можно промывать одновременно с промывкой всей технологической линии.
