Латвийский пеллетный котел Grandeg
Первыми, на отечественном рынке отопительного оборудования, были представлены пеллетные котлы европейского производителя. В последнее время, появилось множество аналогичной продукции российских компаний. Но, по своему качеству, надежности, автоматизации процесса горения и другим характеристикам, европейские котлы немного превосходят отечественные теплогенераторы.
Одним из ярких примеров европейского качества, является пеллетный котел Grandeg. Отличием продукции Grandeg, является 5 класс энергоэффективности и экономичности, согласно классификации, принятой в ЕС. Оборудование предназначено для бытовых и промышленных условий эксплуатации.
О компании Grandeg
Латвийская компания производитель Grandeg, выпускает пеллетное оборудование свыше 20 лет. Котлы, выпущенные на первом конвейере, до сих пор работают в некоторых государственных учреждениях и частных домах.
Компания постоянно развивается и внедряет новые технологии, что позволило разработать совершенно новый контроллер, увеличивший удобство эксплуатации и предоставивший возможность дистанционного управления.
Производитель пеллетных котлов Grandeg, известен в Европе высоким качеством выпускаемой продукции. Заводская гарантия распространяется на все изделия в течение 7 лет. Потребителю предлагаются три базовых линейки оборудования: бытовые, коммерческие и модульные котлы. Отдельно разработаны механизированные системы хранения и подачи топлива.
Модельный ряд котлов Grandeg
Независимо от своей модификации, производительности и предназначения, все водонагревательные котлы Grandeg отличаются следующими характеристиками:
- Красивый внешний вид.
- Качественная сборка – детали конструкции выполнены из жаропрочной стали, толщиной 4 мм. Обработка происходит посредством лазерной роботизированной резки, обеспечивающей максимальную точность.
- Автоматизация – отопительные котлы на гранулах способны работать без участия человека более 30 дней. Все рабочие режимы поддерживаются с помощью электроники высшего класса, модуляционной горелки и механизированной системы подачи топлива.
- Безопасность – в котлах установлено большое количество датчиков и контроллеров, предотвращающих любую, потенциально опасную ситуацию: случайное возгорание, закипание теплоносителя и т.д.
Бытовые решения от Grandeg
Бытовые котлы на пеллетах Grandeg, представлены в двух модификациях – ECO и BIO. Производительность моделей варьируется от 25 до 40 кВт.
- ECO – серия, с вместительным встроенным топливным бункером, достаточным, чтобы обеспечить автономную работу котла в течение недели. В конструкции используется модуляционная горелка, позволяющая подобрать необходимый режим нагрева, с минимальной производительностью 1 кВт.
Управление котлом Grandeg, серии ECO, осуществляется контроллером с встроенным монитором. Для выбора оптимального режима работы, достаточно нажать клавишу пуск. - BIO – универсальный отопительный водогрейный пеллетный котел Grandeg с двумя топочными камерами и производительностью до 40 кВт. Вторая топка предназначена для сжигания дров. В конструкции предусмотрена накопительная емкость, для подключения к системе ГВС. Вместимость топливного бункера 0,3 – 1 м³.
В конструкции предусмотрена накопительная емкость, для подключения к системе ГВС. Вместимость топливного бункера 0,3 – 1 м³.Автоматические бытовые котлы Грандег, оптимально подходят для обогрева помещений с максимальной площадью 150-500 м². Модели отличает практически бесшумная работа и малое потребление электроэнергии, около 75 вт./час.
Котлы Grandeg коммерческого сегмента
Автоматизированные твердотопливные котлы на пеллетах Grandeg, представлены в сериях ECO и TURBO. Модификации представлены в двух типоразмерах, по производительности 70 и 100 кВт.
- ECO – главным отличием от бытовых моделей, является усовершенствованное автоматическое управление и увеличенный срок автономной эксплуатации. Встроенного бункера хватает на 10 дней беспрерывной работы. После установки механизированного хранилища с пневмоподачей гранул, автономность увеличивается до нескольких месяцев.
Еще одним отличием является то, что, модели ЕСО коммерческого типа, при необходимости, могут подключаться друг к другу, образуя единую сеть отопления. Таким образом, удается увеличить суммарную мощность установки до 400 кВт. - TURBO – одна из последних разработок компании, предназначенная для коммерческого применения. В конструкции присутствует система самоочистки. Автоматика котла Grandeg TURBO, полностью регулирует процесс горения, оптимизирует работу всех узлов, в зависимости от фактической потребности здания в тепловой энергии. Максимальная отапливаемая площадь 1250 м². Существенное увеличение теплоотдачи достигается за счет строенного турбулизатора.
Таким образом, удается увеличить суммарную мощность установки до 400 кВт.Устройство пеллетной горелки котла Грандег, дает полностью контролировать производительность. Предусмотрены точные настройки, позволяющие установить рабочую мощность от 1 до 100 кВт.
Расход пеллет и время автономной работы пеллетного котла, может отличаться от указанного в документации, по причине больших потерь тепла зданием. Перед установкой, рекомендуется провести работы по утеплению.
Системы хранения и подачи пеллет

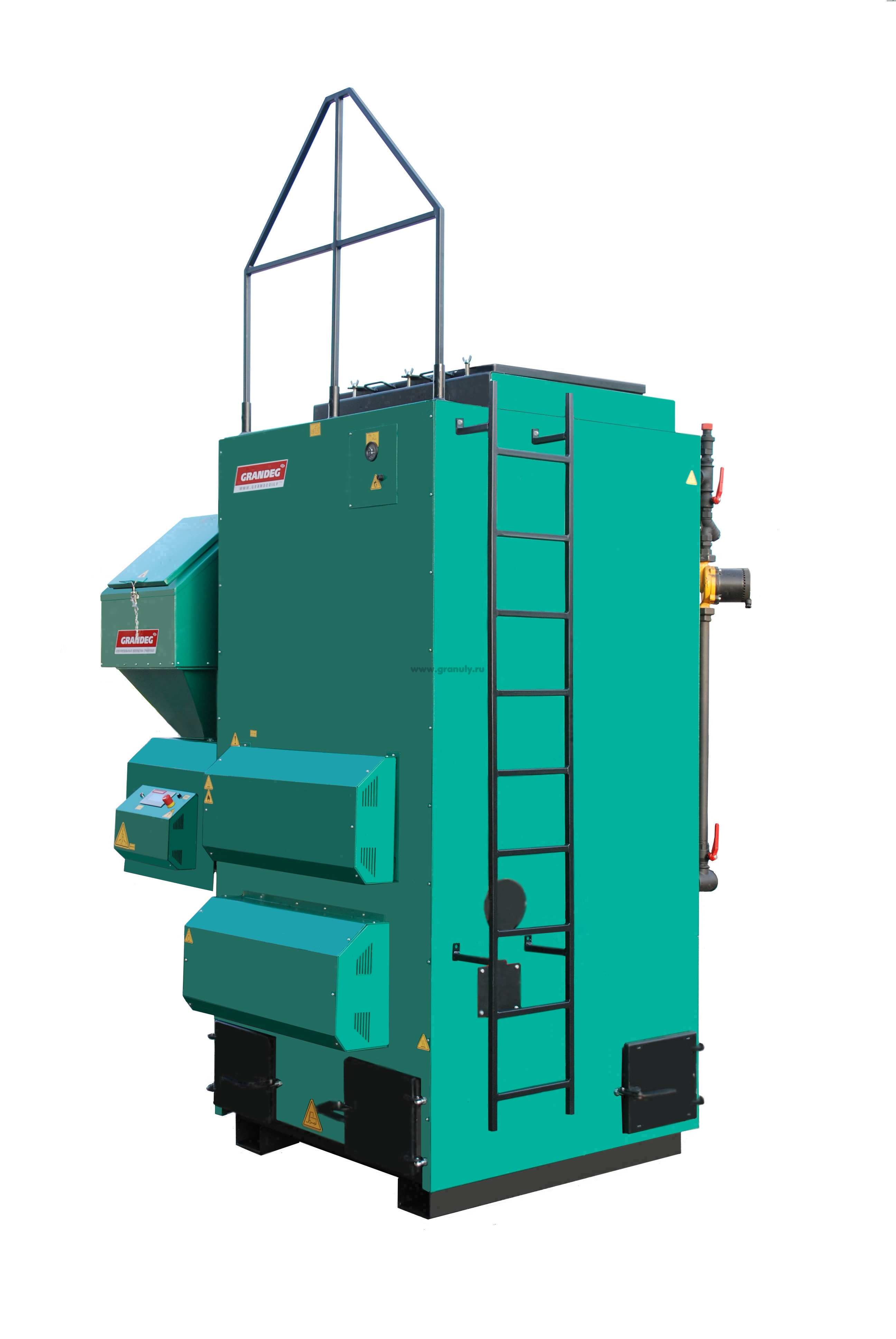

Габариты бункера серий ECO, BIO, TURBO, достаточны, чтобы обеспечить автономную работу котла от 1 до 10 дней.
Чтобы увеличить время обогрева от одной закладки топлива, используют специальную систему хранения и подачи пеллет.
Доп.оборудование для котла, предлагаемое производителем, следующее:
- Силосы для хранения пеллет – устанавливаются снаружи и внутри здания. Увеличивают автономную работу котла до нескольких месяцев. Силосы предназначены для подключения к коммерческим и промышленным агрегатам, и модульным котельным компании.
- Пневмоподача топливных гранул – в конструкции котла предусмотрен бункер, подключающийся с правой или левой стороны корпуса. Шнек для подачи гранул соединен с хранилищем и горелкой. В бункере установлен датчик, сигнализирующий о том, что запас пеллет подходит к концу. В этот момент, включается пневмопередача пеллет, соединяющая топливный бункер и силос. Хранилище рядом с котлом наполняется, после чего насос отключается.
Благодаря интеллектуальной автоматике и встроенной системе самодиагностики, настроить подачу пеллет в котел достаточно просто.
Для этого потребуется выбрать автономный режим. После этого, система самостоятельно оптимизирует режим работы.

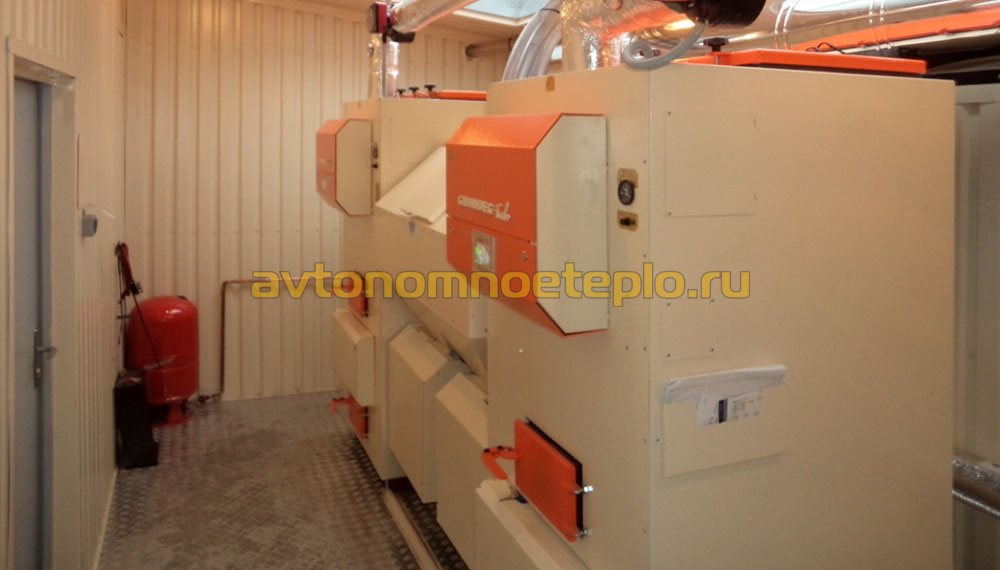

Модульные котельные Grandeg
В промышленных целях используют модульные котельные, изготавливаемые на базе заводов Грандег. В комплектацию оборудования входит:
- Отопительный пеллетный котёл Грандег – минимальная производительность 70 кВт. При необходимости, мощность увеличивается посредством подключения нескольких агрегатов в единую сеть. Максимальная производительность 1,5 мВт (3 котла по 500 кВт, каждый)
- Блок-модуль из утепленных сэндвич-панелей.
- Запорная и регулирующая арматура, система водоподготовки.
- Щитовая.
- Система дымоотведения.
Конструкция модульной котельной разработана таким образом, чтобы облегчить настройку и дальнейшую эксплуатацию. БМК Grandeg устанавливают для обогрева промышленных помещений, коттеджных поселков и многоэтажных зданий, с общей отапливаемой площадью 20000 м². Для обслуживания пеллетных котлов Grandeg требуется не более одного человека.
Работы проводятся один раз в течение нескольких месяцев.
Установка и эксплуатация котла Грандег
Судя по отзывам покупателей, большинство проблем котла Grandeg наблюдаются по причине неправильной установки или нарушений рекомендаций производителя, относительно эксплуатации. В остальном, оборудование хорошо справляется с поставленными задачами: обогревом помещений, оптимизацией процесса горения, экономным расходом топлива и т.д.
Используемый принцип работы котлов Grandeg, имеет несколько преимуществ перед аналогами в следующих областях:
- Наличие большого функционала оборудования – в конструкции предусмотрено подключение к ГВС, самоочистка горелки и топочной камеры. При необходимости, можно перейти на альтернативный вид топлива: дрова или отходы деревообработки.
- Автоматизация – используется погодозависимая автоматика, блок удаленного управления. Компьютер самостоятельно оптимизирует работу.
- Максимальная безопасность и энергоэффективность.
Все перечисленные достоинства упрощают эксплуатацию пеллетного оборудования компании. При установке требуется учитывать действующие нормы безопасности.
Требования к помещению под котел
Отопительный котел Grandeg, на древесных гранулах, относится к разряду твердотопливных агрегатов с высокой температурой отходящих дымовых газов. Нормы ППБ подробно описывают требования к помещениям, используемым в качестве котельной:
- Под котельную выбирают отапливаемое сухое помещение, с хорошей естественной и принудительной вентиляцией.
- В помещении запрещается хранить легковоспламеняющиеся и горючие материалы.
- Между котлом и силосом устанавливают негорючую перегородку.
- Котел устанавливают на прочное бетонное основание. Прочность пола должна быть достаточной, чтобы выдержать нагрузку полного топливного бункера и встроенного накопителя для ГВС. Изготавливая бетонное основание для пеллетного котла Грандег, учитывают возможные модификации при эксплуатации оборудования в дальнейшем, такие как, поменять место бункера, подключить еще один теплогенератор и т. п.
п.В котельной регулярно проводится влажная уборка, удаляется скопившаяся пыль, проводится проветривание помещения.
Какие пеллеты лучше
Конструкция пеллетной горелки Grandeg позволяет использовать любые топливные гранулы. Как показывает практика, наиболее выгодным решением будет приобретение пеллет первого сорта, с минимальным процентом зольности. Стоимость на такие гранулы выше, но экономия достигается за счет следующего:
- Большая теплотворная способность.
- Меньший процент нагара, остающегося в процессе сгорания.
- Уменьшение износа деталей, а соответственно, снижение вероятности в выходе котла из строя и необходимости в дорогостоящем ремонте.
Подробные рекомендации, относительно того, какие пеллеты использовать в котлах отопления Грандег, можно найти в инструкции по эксплуатации.
Как часто надо чистить котлы
Все зависит от технических характеристик котла Grandeg, выбранной модели, а точнее, наличия встроенной функции самоочистки.
Если в системе предусмотрена данная функция, очищать топочную камеру и горелку потребуется не чаще одного раза в месяц.
Если система самоочистки не предусмотрена, обслуживание проводят по мере накопления сажи и нагара, но не реже чем один раз в неделю. Регулярная чистка котла увеличивает срок его эксплуатации и предотвращает выход из строя важных рабочих элементов конструкции.
Отзывы о пеллетных котлах марки Grandeg
Неизменно положительные отзывы, о работе пеллетных котлов Grandeg, позволяют сделать вывод о том, что компания справилась с изготовлением отопительного котла на твердую пятерку. Автоматическая система контроля и самодиагностики, сигнализирует о любых неисправностях (что случается крайне редко), в инструкции подробно описаны методы их устранения.
На практике, наибольшую сложность представляет первый запуск и настройка котла. Работы выполняются следующим образом:
- Нужно отрегулировать подачу кислорода – недостаток воздуха, поступающего в камеру сгорания, приведет к снижению мощности, а чрезмерный приток к самопроизвольному затуханию огня.
- Интенсивность подачи кислорода определяется по цвету горящего пламени. Черно-красный факел свидетельствует, что нужно увеличить приток кислорода, ярко-белый, уменьшить. Оптимальный цвет желто-красный.
- На котлах Grandeg устанавливаются воздушные заслонки с электронным и механическим управлением. Интенсивность подачи кислорода выставляется до тех пор, пока пламя не станет желто-красным.
В остальном, работа котла и его обслуживание, не вызывают нареканий со стороны потребителей. Пеллетные котлы Грандег – это надежное, производительное и экономичное оборудование, оптимальное решение для отопления дома, коммерческих и промышленных помещений.
О продукции — Дилер Grandeg
Завершено:20%
1. Площадь помещения шаг 1 из 8
Завершено:32%
2.
Тип котла
шаг 2 из 8
Назад
Продолжить
Завершено:40%
3. Вид топлива шаг 3 из 8
Назад
Продолжить
Завершено:50%
4. Обслуживание отопления шаг 4 из 8
Назад
Продолжить
Завершено:60%
5.
Организационно правовая форма
шаг 5 из 8
Назад
Продолжить
Завершено:75%
6. Дополнительные услуги шаг 6 из 8
Назад
Продолжить
Завершено:87%
7. Бюджет за отопление в год шаг 7 из 8
Назад
Продолжить
Отлично.
Последний шаг!

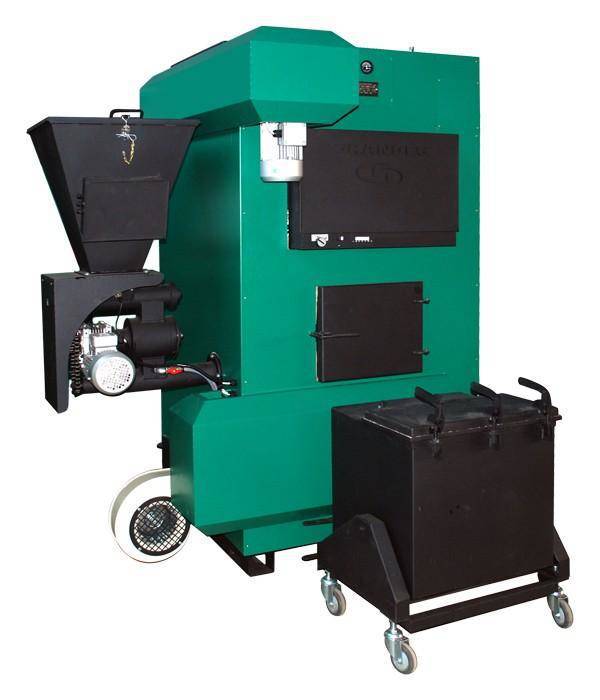

Пеллетный котел Grandeg bio | Как экономить на отоплении

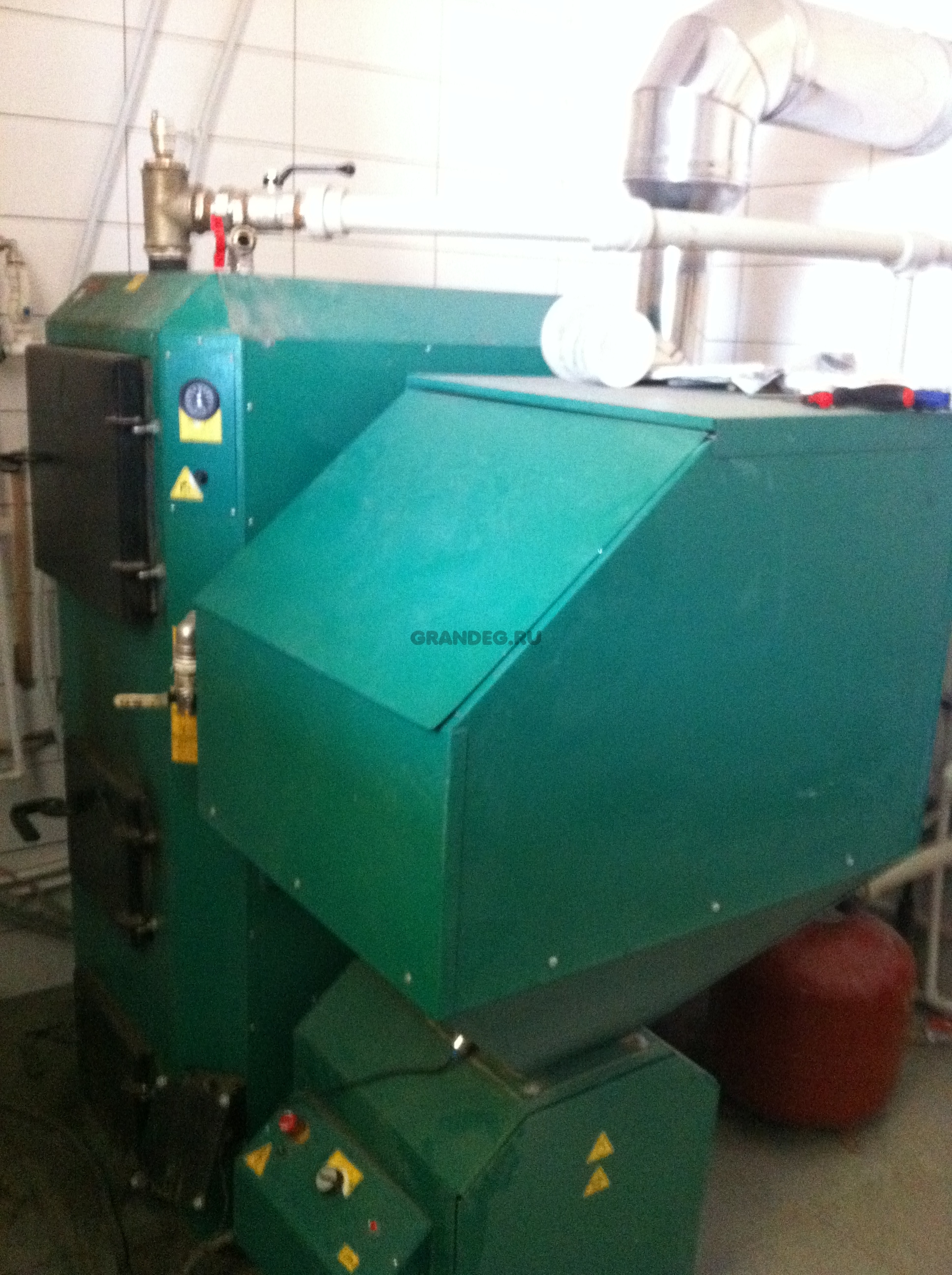

10 сентября 2011 1550 0Котлы Grandeg GD-BIO, работающие на гранулах или дровах выпускаются в двух модификациях GD-BIO 25 от 5 до 25 кВт, и, более мощные GD-BIO 40 от 10 до 40 кВт.
Отличительной особенностью котлов марки Grandeg являются высокое качество, простота и надежность.
Котлы серии BIO обладают такими весьма полезными преимуществами как :- Горелка позволяет использовать не только высококачественное топливо, но и топливо более низкого качества
- По желанию заказчика котел может быть укомплектован тремя различными бункерами, емкостью на 200, 370 или же 625 килограммов пеллет. Бункер может быть изготовлен заказчиком самостоятельно любого размера.
- Данный котел можно топить не только гранулами но и обычными дровами.
Котлы марки Grandeg GD-BIO могут быть установлены в систему отопления в том числе и с естественной циркуляцией воды. Такая возможность обеспечивается горизонтальной конструкцией конвективной части котла. Эта же конструктивная особенность позволяет устанавливать котлы в помещения с низким потолком. Это не затруднит чистку конвективной части, поскольку чистку данного котла можно производить с его фронтальной части.
Автоматика данного котла позволяет работать ему в автономном режиме с заданными характеристиками без вмешательства человека при соответствующем размере бункера до одного месяца. Стандартный набор защитных систем котла состоит из:
- Термозащиты двигателя шнекового механизма;
- Термозащиты самого котла;
- Предохранительного клапана;
- И общей защиты системы от коротких замыканий.
Датчик наличия гранул в бункере своевременно оповестит об их израсходовании и по окончанию топлива в бункере остановит котел. Таким образом нагретая вода дольше останется горячей.
В стандартную комплектацию отопительного котла на пеллетах Grandeg GD-BIO входят:
Сам отопительный котел BIO; Горелка; Блок автоматики; Бункер для гранул.
При всех плюсах этого котла у него есть один существенный недостаток- его высокая цена. Не понятно почему он так дорог.
Настоящий пеллетный котел для системы отопления в доме !
Автор granuly На чтение 5 мин. Просмотров 427 Опубликовано
Модели данной серии более подробно:
ECO-25, ECO-40, ECO-70, ECO-100, ECO-200, ECO-300

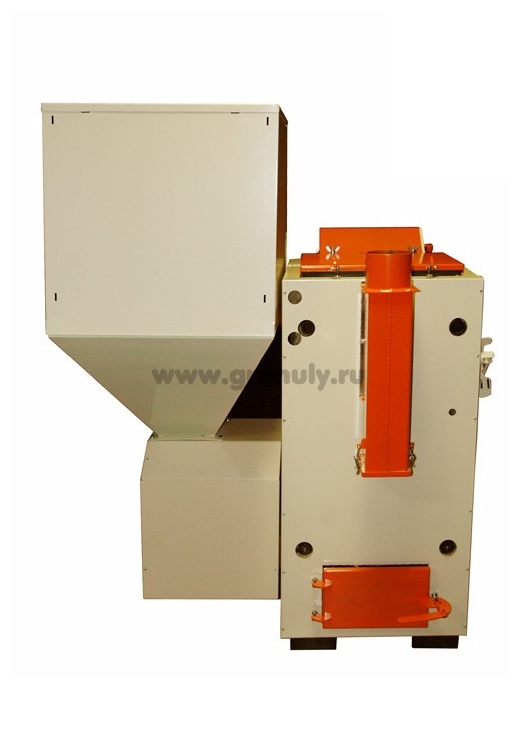

GRANDEG серии ECO
Новейший пеллетный водогрейный котел, использующий в качестве топлива — древесные гранулы !!!
Отопительные котлы на гранулах для частных домов:
С данным котлом для частных домов вы сможете беззаботно наслаждаться экономичным комфортом! Вы можете обслуживать котел в удобное для вас время.
Вы можете отрегулировать желаемую температуру отопления. Вы можете приобретать гранулы у любого поставщика в любое время. А заполненного гранулами бункера хватает для работы котла в автоматическом режиме сроком до недели, а иногда и больше. Помните, что расход гранул напрямую зависит от потерь тепла отапливаемым зданием. Надо понимать, что котел расходует топливо только для производства тепла, идущего на компенсацию потерь тепла зданием, а также для нагрева горячей воды.
Благодаря многолетнему опыту отопительные котлы GRANDEG для частных домов доведены до совершенства и легко обслуживаются!
Для частных домов мы предлагаем две модели котлов серии Eco. Все они работают в автоматическом режиме с тепловой мощностью от 1кВт до номинальной мощности котла (25 или 40 кВт). Все котлы одновременно с отоплением помещений можно использовать для нагрева воды для нужд горячего водоснабжения. Летом, перекрыв систему отопления, вы можете использовать наш котел только для приготовления горячей воды.
GD-ECO 25 — мощностью: от 5 до 25 кВт.
GD-ECO 40 — мощностью: от 10 до 40 кВт.
GD-ECO 70 — мощностью: от 15 до 70 кВт.
GD-ECO 100 — мощностью: от 15 до 100 кВт.
GD-ECO 200 — мощностью: от 20 до 200 кВт.
GD-ECO 300 — мощностью: от 25 до 300 кВт.
Котлы серии GD- ECO — это самая передовая разработка Завода. Визитная карточка ! Высокое качество GRANDEG и выверенные технические решения, многократно проверенные на практике в самых экстремальных условиях. Все поставляемое оборудование проходит 100% заводское тестирование.
Отличительные особенности от серии GD-WB:
- В комплект поставки входит котёл с новым оформлением.
- В комплект поставки входит новая система автоматической подачи топлива, применяемая в сериях TURBO.
- В комплект поставки котла входит горелка объемного типа 2009 года, применяемая в сериях GD-WB.
- В комплект поставки входит блок автоматики управления котлом.
- В комплект поставки входит бункер малого размера, который вы можете увеличить самостоятельно или приобрести у Дилера GRANDEG большего размера.
GRANDEG отличается компактностью, низкими эксплуатационными расходами и длительным сроком службы — до 20 лет без ремонта, только сервисное обслуживание.
Новейшая разработка 2009года компании GRANDEG котлы серии GD-ECO для работы на древесных гранулах мощностью от 5 до 100 кВт по удобству обслуживания и комфорту, создаваемому им в отапливаемом помещении, соответствует газовым и жидкотопливным котлам благодаря цифровому контроллеру и модулируемому процессу согласования вырабатываемой мощности и нагрузки.
Модулируемая работа в любом диапазоне мощности, оптимальное согласование по нагрузке в любой момент времени, обеспечивается вентилятором, шнеком подачи и управляемой воздушной заслонкой. Загрузка древесных гранул из бункера любого размера, осуществляется автоматически с помощью специального шнекового конвейера.
В зависимости от температуры наружнего воздуха и объема Вашего бункера, запаса гранул может хватить на месяц.
Основные достоинства:
Котел оборудован специальной гранульной горелкой объемного типа 2009 года, которая обеспечивает более высокий КПД работы котла при сгорании гранул, а соответственно более экономичное функционирование всей системы.
Дымоотводная труба в котле GRANDEG сделана вертикально, что делает возможным установку дымохода в любую сторону и, соответственно, подключение к дымоходу, и установку котла в любом удобном для Вас месте.
Бункер котла оборудован датчиком наличия топлива, что приводит к автоматическому отключению котла и оповещению с помощью зумера, в случае если закончилось топливо.
Котлы GRANDEG оснащены современной системой подачи гранул ECO, что обеспечивает полную пожаробезопасность бункера с гранулами.
Котел оборудован, обеспечивающей принудительную подачу воздуха, и автоматической воздушной заслонкой, которая при остановке котла препятствует естественной вытяжки, что не дает котлу остывать.
Воздушная заслонка, установленная в котле, позволяет регулировать подачу воздуха, что обеспечивает максимально качественное сгорание гранул.
Автоматические котлы GRANDEG могут работать от «1» кВт до установленной номинальной мощности.
Котлы GRANDEG оборудованы следующими системами защиты:
— термозащита двигателей шнеков,
— клапан сброса давления теплоносителя,
— защита котла от вскипания,
— общая защита от коротких замыканий электрического оборудования котла.
Котел оборудован автоматикой и термостатом, полностью автоматизирующей процесс работы котла и быстро выводящий котел в рабочий режим.
Котел GRANDEG по удобству обслуживания и комфорту, создаваемому им в отапливаемом помещении, соответствует газовым и жидкотопливным котлам.
Занимает мало места за счет компактной конструкции — установочная площадка: 0,6 — 2 куб.м (зависит от модели)
Котел GRANDEG оснащен цифровым контроллером с автоматическим контролем функций.
Эффективная теплоотдача котловой воде за счет широких проходов и большого водонаполнения котлового блока.
Простая механическая чистка теплообменных поверхностей.
Выгрузка золы необходима не чаще, чем раз в две-три недели.
Технические характеристики:
Эффективное использование энергии за счет саморегуляции по мощности, позволяет достигать низких температур дымовых газов до 120 С° и КПД до 93% (+3-5%) — на древесных топливных гранулах.
Объем потребление воздуха для сжигания топлива — до 31 м3/час. (25квт) и до 50 м3/час (40квт)
Площадь теплообмена котла — 0,6 — 1,1 м2. (25квт) и 1,8 (40квт)
более подробно смотрите на официальном сайте www.grandeg.su — Представительство GRANDEG в России.
Паспорт к котлам ГРАНДЕГ серии ЭКО можно скачать ниже:
GRANDEG LV — Специализированные пеллетные котлы
Только
правильный подбор всех компонентов отопительной системы способен обеспечить
сочетание комфорта и экономии.
Очень
важно, чтобы сам котел мог использовать полученное от горения тепло, генерируя его и направлять на отопление
Вашего дома, а не топить воздух на улице
Для сжигания пеллет – пеллетный котел
При выборе отопительных котлов Вы можете столкнуться с казалось бы выгодными предложениями гибридных (универсальных) котлов.Они собраны из комплектующих, которые несовместимы друг с другом, и не соответствуют теплотехническим требованиям. В результате котел получается универсальный, может работать на всем чём угодно, но на самом деле по факту толком не на чем работать не может.
Влажность
дров примерно в три раза выше, чем пеллет. При их сгорании образуется в три
раза больше объем дымовых газов, температура которых достигает примерно 600⁰ C. Для отвода такого объема дыма в дымоход, конвективная
часть должна быть в три раза больше. При использовании пеллет, дымовых газов
намного меньше, а их температура достигает 900⁰ C.
Понятно, что конвективная часть дровяных котлов не предназначена для удаления такого количества тепла. Кажущаяся экономия быстро превращается в убытки, так как, выбирая дровяной котел с пеллетной грелкой, большая часть тепла попадает не в отопительную систему, а в дымоход. Полученная тепловая энергия тратиться впустую, поэтому для получения и поддержания необходимой комфортной температуры, необходимо потратить гораздо большее количество топлива.
Мы
свои котлы производим с одной целью – чтобы та энергия, которая получается, при
сжигании пеллет была использована с пользой. Для этого мы придумываем и
воплощаем в жизнь разные хитрые конструкторские решения, примером таких решения
служит специальная удлиненная конвективная часть дымохода, специальные
турбулизаторы (для смешивания потока воздуха). Такие решения воплащены в жизнь в серии котлов Turbo и Bio, которые обеспечивают не
только эффективное горение, но и быстрое поступление тепла в отопительную
систему. Качество конструкции и эффективность работы котлов GRANDEG можно очень легко проверить, измерив температуру
выходящих в дымоход дымовых газов, которая даже при максимальной мощности котла
не превышает 140⁰ C.
Для каждой задачи свое решение!
Желания и потребности у всех разные. Наш широкий ассортимент продукции и специально разработанное дополнительное оборудование способны решить любую поставленную Вашу задачу. Для получения консультации по вопросу выбора наиболее подходящего Вам котла, свяжитесь с нашими специалистами по обслуживанию клиентов.

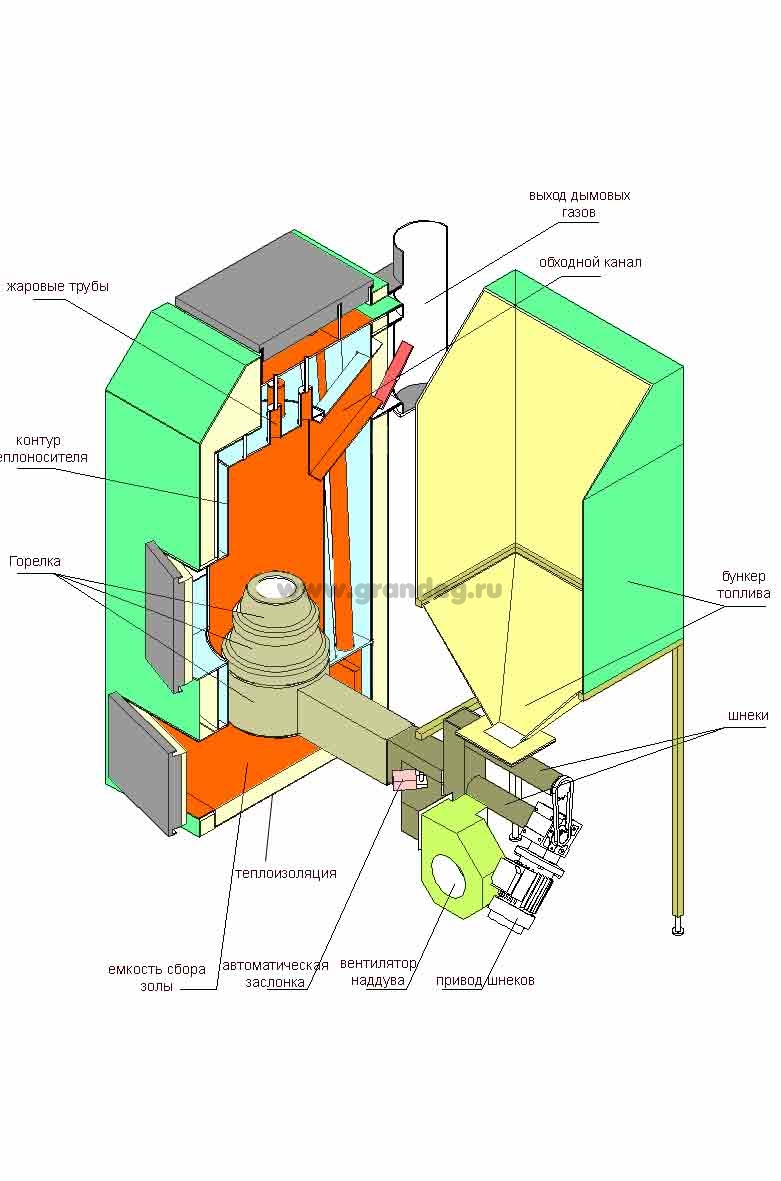

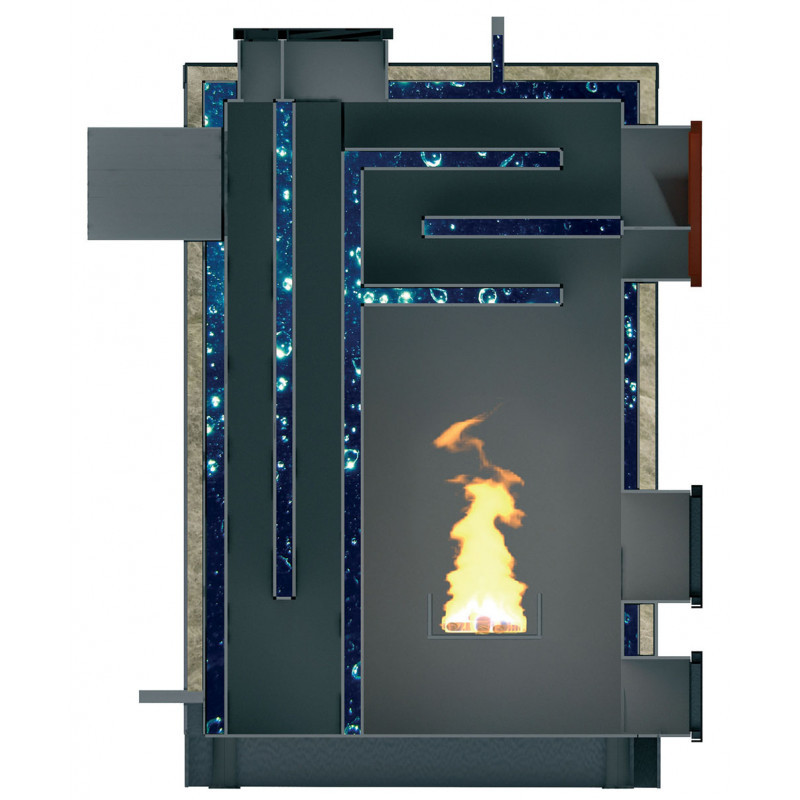

Пеллетный котел Grandeg GD-WB 15 и эскиз топки котла.
Контекст 1
… методы сжигания топлива, показанные на рисунке 5, имеют несколько общих черт. Во всех случаях топливо сжигается полностью и эффективно, и это осуществляется с помощью раздельного впрыска воздуха. В «Обычном двухступенчатом сжигании» первичный воздух впрыскивается под решетки в топливном слое с λ <1. Полное сгорание достигается с помощью вторичного воздуха, который вводится в летучие вещества в зоне горения выше. решетка с λ <1.
Обе зоны расположены на одной территории. Так происходит сжигание в современных энергоэффективных котлах, работающих на биомассе. Схема посередине отличается от предыдущей тем, что первичное и вторичное места для нагнетания воздуха расположены на отдельных участках, что создает зону редуцирования. Это делается в том случае, если предусмотрено первичное снижение NO x в котлах. За счет создания зоны редуцирования размеры котла увеличиваются, и котел становится более сложным конструктивно.Коэффициент расхода воздуха и протекающая реакция восстановления показаны на Рисунке 5. Разделенные потоки воздуха и топлива показаны в разделе «Ступенчатое изменение топлива». Здесь возникает зона восстановления между вторичным топливом и впрыском воздуха. III. D ОПИСАНИЕ ЭКСПЕРИМЕНТАЛЬНОГО КОТЛА В рамках данного исследования были применены и проверены некоторые конструктивные решения по восстановлению оксида азота в реальных условиях. Для эксперимента был выбран пеллетный котел номинальной мощностью 15 кВт латвийского производства.
Принципиальная схема топки пеллетного котла представлена на рисунке 6. Шнек подачи пеллет вставлен в канал нагнетания воздуха, но отделен от системы нагнетания воздуха. Пеллеты подаются через дно горелки. Котел оборудован системой принудительной подачи воздуха с центробежным вентилятором. Для процесса горения воздух нагнетается в горелку на двух уровнях. Часть воздуха впрыскивается в слой гранул через небольшие щели в нижней части горелки, а другая часть воздуха вводится через щели в верхней части горелки под конусом.Щели для нагнетания воздуха расположены по всему периметру горелки, и воздух впрыскивается по спирали. Благодаря такому решению пламя поворачивается и создает завихрение. Дымовые газы, образующиеся в процессе сгорания, возвращаются в нижнюю часть топки, где они отводятся в систему теплообменных труб. IV. D ОПИСАНИЕ ЭКСПЕРИМЕНТАЛЬНОГО СТЕНДА Для проведения экспериментов использовался стенд для испытаний котлов. Он находится в Лаборатории мониторинга окружающей среды Рижского технического университета.
Разработанный стенд позволяет проводить испытания котлов малой мощности по методике стандарта LVS EN 303-5 [12]. Принципиальная схема стенда представлена на рисунке 7. Тепловая нагрузка на стенде создается с помощью охладителя принудительной конвекции воздуха. Если холодопроизводительности недостаточно, в качестве дополнительного охладителя используется накопительный бак. Для определения энергоэффективности котла используется прямой метод, основанный на соотношении между эффективно произведенной тепловой энергией и потребляемой химической энергией топлива.Во время испытаний котла проводится мониторинг температуры дымовых газов, химического состава и измерения твердых частиц. Дополнительно определяются и контролируются разрежения в воронке. Температура дымовых газов определяется в пяти различных местах воронки с помощью термопар типа К. Концентрация твердых частиц измеряется с помощью изокинетического пробоотборника дымовых газов. Принцип работы оборудования основан на изокинетическом отборе проб газа и гравиметрическом методе определения твердых частиц.
Содержание кислорода в дымовых газах определяется с помощью стационарного магнитомеханического анализатора. Содержание углекислого газа, окиси углерода и окиси азота в дымовых газах определяется с помощью инфракрасного абсорбционного анализатора. Концентрация диоксида азота определяется электрохимическим анализатором. Испытание котла проводится при номинальных рабочих условиях котла: расход воды — 0,6 м / ч, температура обратной воды 50 ° C и разрежение в воронке — ≤ -20 Па. Минимальное время одного полного испытания — шесть часов.Тестирование начинается после достижения стабильной производительности котла …
GRANDEG Profile
Производя пеллетные отопительные котлы более 20 лет, мы накопили значительный опыт и разработали уникальные технологии специально для сжигания пеллет. Каждый из наших продуктов является результатом науки, интенсивных исследований, опыта и упорной работы, а каждая сборочная деталь разрабатывалась и улучшалась на протяжении многих лет.
Реквизиты компании
Darzciema iela 56A , Рига , LV-1073 Латвия- Тип бизнеса:
- Производитель
- Тип отрасли:
- В фокусе рынка:
- На международном уровне (разные страны)
- Год основания:
- 1993
- Сотрудников:
- 11-100
Эта компания также предоставляет решений для других промышленных приложений .
Пожалуйста, посетите следующие ссылки для получения дополнительной информации:
Grandeg Sale Service Ltd — Поставщик отопительных систем Pellet Riga, Латвия
Деловая природа
ПроизводительГодовой оборот
Более 6 миллионов долларов СШАСтрана / регион
Рига, ЛатвияОсновные продукты
Котлы на пеллетах на биомассеУсловия оплаты
Банковский перевод (T / T), аккредитив (L / C), документ против акцепта (D / A), MoneyGramО компании GRANDEG SALE SERVICE LTD
GRANDEG SALE SERVICE LTD является одним из ведущих производителей строительства и многого другого.
Латвия Отопительные котлы на биомассе, древесные пеллеты, модульные котельные, продукты для систем хранения пеллет.Филиал GRANDEG SALE SERVICE LTD находится в Риге, Риге, Латвии. GRANDEG SALE SERVICE LTD — известная в Латвии организация, работающая на международном уровне. GRANDEG SALE SERVICE LTD Информация Имя: Эдгарс Берзиньш
Адрес: Рига Рига
Страна: Латвия
Основные продукты: Отопительные котлы на древесном топливе на биомассе, древесные гранулы, модульные котельные, системы хранения пеллет
Год основания: 2007
Экспортные направления Австралия, Канада, Чили, Индонезия, Индия, США
Предполагаемое количество сотрудников: 201-300 человек
Зарегистрированный капитал: 5-10 миллионов долларов США
Статус собственности: Pvt Ltd
Доля экспорта: 91% — 100%
Размер завода: 1, * 00-3000 квадратных метров
Производственные линии: 4
Размер исследовательской группы: 5-10 человек
Услуги по контракту: Предлагаемые услуги OEM
Свяжитесь с нами
ISH 2017: Горелки с малой массой, твердые частицы и микро-ТЭЦ
К концу ISH 2017 три тематических тенденции кажутся ясными, когда речь идет о решениях для получения энергии из биомассы; Горелки с «плохой массой», удаление твердых частиц (ТЧ) и микрокомбинированное производство тепла и электроэнергии (ТЭЦ).
Хотя концептуально ни один из них не является новым, все они кажутся новыми с коммерческой точки зрения.
Начиная с последнего, такие компании, как возглавляемый Австрией производитель теплотехники ÖkoFEN, использовали ISH для официального запуска своей концепции модульного пеллетного котла e-smart. Как было отмечено на предварительном просмотре несколько недель назад в Вельсе, Австрия, неслучайно Германия представляет собой настоящий испытательный рынок для своей концепции интегрируемых электронных гранул, учитывая высокий уровень проникновения солнечных фотоэлектрических (ФЭ) в жилых домах.
ÖkoFEN (слева) официально представил концепцию электронного умного автомобиля.Guntamatic (справа) продемонстрировал несколько гибридных комбинаций.
Другой представленной компанией с микро-ТЭЦ была французско-ирландско-швейцарская компания Woodco. В то время как ÖkoFEN использует двигатель Стирлинга, Woodco использует установку низкотемпературного органического цикла Ранкина (ORC), разработанную ее швейцарским партнером.
И хотя котлы на биомассе производятся в Ирландии, компания почти полностью экспортирует свою продукцию на рынки Канады, Франции, Швейцарии, Великобритании и США.
Что касается твердых частиц (ТЧ), можно обнаружить ряд интересных разработок.Carola Clean Air (CCA), немецкий филиал Karlsruher Institut für Technologie (KIT), который на ISH 2015 представил концепцию электростатического фильтра (ESP), сейчас находится в полной коммерческой эксплуатации.
(слева) Carola Clean Air (CCA) продемонстрировала свой ESP, который теперь коммерчески доступен. Водтке (справа) запустил печь на гранулах, которая может быть оснащена двумя различными принципами керамического фильтра.
Доступен как для модернизации существующих котлов, работающих на биомассе, так и для интеграции с OEM-производителями котлов, работающих на биомассе. Ключевой особенностью является возможность автоматической самонастройки, гарантирующей снижение ТЧ до установленных законом пределов при условии, что котел работает на определенных видах топлива и в заданном рабочем диапазоне.
Немецкий производитель печей Wodtke не только стал одним из трех победителей конкурса ISH Design Award, связанных с биомассой, но и выделил два керамических фильтра, доступных для его одной из своих новых печей на пеллетах. Опираясь на два совершенно разных принципа, разница в цене отражает объем «работы», который потребителю придется вложить. «Работа» в бюджетной версии включает в себя снятие фильтра и его время от времени мыть, чтобы удалить скопившиеся частицы — посудомоечная машина тоже выполняет эту работу, как и фильтр вытяжного вентилятора плиты, тогда как более дорогая версия полностью работает — бесплатно.
Родом из Южной Кореи, Китурами более десяти лет производит котлы на дровах и пеллетах для азиатских рынков и использует ISH для выхода на европейские рынки.
Говоря о рынках, большинство компаний, производящих котлы на биомассе, упомянули Великобританию, в которой второй этап программы стимулирования использования возобновляемых источников тепла (RHI) представляет особый интерес, но также часто упоминались и другие страны, такие как Франция, Канада и Польша.
По словам польского котла, работающего на биомассе, Ekogren, для последнего мотивация заключается в обновлении твердотопливного котельного фонда в жилых домах страны с целью сокращения выбросов дыма и твердых частиц.
(Слева) Дровяная печь, получившая награду Design Plus от Довре, и (справа), любимая дровами из Солзаймы, дровяная печь с пробковым оребрением.
Также можно было увидеть новые, более крупные горелки для биомассы, действительно, их было трудно не заметить на стенде Pellasx. Польские специалисты по горелкам, известные своими горелками для пеллет, представили на выставке совершенно новую докоммерческую горелку с подвижной решеткой для сложных топливных гранул, таких как агропеллеты.
Одна из нескольких выставленных горелок на древесных гранулах Pellasx.Вскоре компания представит совершенно новую концепцию горелки, предназначенную для пеллет.
Ожидается, что новая горелка появится на рынке к концу года. Как это выглядит и как работает — тема следующей статьи.
И если вы не смогли приехать во Франкфурт в этом году на ISH, то новая возможность — 12–16 марта 2019 года для следующего выпуска.
Латвийский производитель пеллетных котлов Grandeg также разместил на своем стенде новую горелку для пеллет.
Моделирование производительности тепловой системы на основе солнечной энергии и пеллет с использованием низкотемпературных систем отопления.
Букер С. М. и Риффат С. Б. (2016). Солнечные тепловые насосы для низкотемпературного нагрева воды: систематический обзор. Обзоры возобновляемой и устойчивой энергетики, 55 , 399–413.
Артикул Google Scholar
Busato, F., Lazzarin, R.M., & Noro, M.(2013). Два года записанных данных для системы теплового насоса с несколькими источниками: анализ производительности. Прикладная теплотехника , 39–47.
Дэн, Дж., Тиан, З., Фань, Дж., Ян, М., Фурбо, С., и Ван, З. (2016). Моделирование и исследование оптимизации солнечной системы отопления в сочетании с низкотемпературным ASHP для односемейных сельских жилых домов в Пекине.
Энергетика и строительство, 126 , 2–13.
Артикул Google Scholar
Драк, Х.(2006). Магазин MULTIPORT — модель для TRNSYS . Штутгарт: Университет Штутгарта.
Google Scholar
Элмегаард Б., Оммен Т. С., Маркуссен М. и Иверсен Дж. (2016). Интеграция систем отопления и горячего водоснабжения в низкотемпературное централизованное теплоснабжение. Энергетика и строительство, 124, , 255–264.
Артикул Google Scholar
Фабрицио, Э., & Сегуро, Ф. Ф. (2014). Интегрированные системы производства HVAC и ГВС для зданий с нулевым потреблением энергии. Обзоры возобновляемой и устойчивой энергетики , 515–541.
Фидлер Ф. и Перссон Т. (2009a). Годовые совместные выбросы комбинированных систем отопления на пеллетах и солнечной энергии. Труды Всемирного конгресса ISES 2007 (Том I — Том V) , 2468–2472.
Фидлер Ф. и Перссон Т. (2009b). Выбросы окиси углерода от комбинированных систем отопления на пеллетах и солнечной энергии. Прикладная энергия, 86 (2), 135–143.
Артикул Google Scholar
Хасан, А., Курницки, Дж., И Йокиранта, К. (2009). Комбинированная система водяного отопления с низкой температурой, состоящая из радиаторов и теплого пола. Энергетика и строительство, 41 (5), 470–479.
Артикул Google Scholar
Калогиру, С. (2004). Солнечные тепловые коллекторы и их применение. Прогресс в области энергетики и горения, 30 (3), 231–295.
Артикул Google Scholar
Кофингер, М., Басчиотти, Д., Шмидт, Р. Р., Мейснер, Э., Докзекал, К., и Джованнини, А. (2016). Низкотемпературное централизованное теплоснабжение в Австрии: энергетическое, экологическое и экономическое сравнение четырех тематических исследований.
Энергия , 1–10.
Лаборатория С. Э. (2007). TRNSYS 16, программа моделирования переходных процессов.Том 1 . Мэдисон: Лаборатория солнечной энергии, Университет Висконсин-Мэдисон.
Google Scholar
Letz, T., Bales, C., & Perers, B. (2009). Новая концепция характеристики комбисистемы: метод FSC. Солнечная энергия, 83 (9), 1540–1549.
Артикул Google Scholar
LVS (2012). LVS EN 303-5: 2012. «Котлы отопительные — часть 5: котлы отопительные на твердом топливе ручные и автоматически складируемые, номинальная тепловая мощность до 300 кВт — терминология, требования, испытания и маркировка» .Рига: Latvijas Standarts.
Google Scholar
Ма, К., Лю, Ю., Сун, К., и Ван, Д. (2014). Стратегия управления прерывистым режимом работы низкотемпературной системы водяного теплого пола.
Труды 8-го Международного симпозиума по отоплению, вентиляции и кондиционированию воздуха, 263 , 259–268.
Артикул Google Scholar
Мартинес, П., Веласкес, А., и Вьедма, А. (2005). Анализ производительности системы отопления, работающей от солнечной энергии. Возобновляемая энергия, 37 (10), 1028–1034.
Google Scholar
Млечник Э. (2012). Определение жилья с почти нулевым потреблением энергии в Бельгии и Нидерландах. Энергетическая эффективность, 5 (3), 411–431.
Артикул Google Scholar
Myhren, J.А., и Холмберг, С. (2008). Структура потока и тепловой комфорт в помещении с панельным, напольным и настенным отоплением. Энергетика и строительство, 40 (4), 524–536. DOI: 10.1016 / j.enbuild.2007.04.011
Нордландер, С. (2003).
Модель TRNSYS для Типа 210. Пеллетная печь с жидкостным теплообменником . Borlange: Hogskolan Dalarna.
Google Scholar
Ostergaard, D. S., & Svendsen, S.(2016). Практический пример низкотемпературного отопления в существующем частном доме — проверка методов моделирования температур системы отопления. Энергетика и строительство, 126 , 535–544.
Артикул Google Scholar
Перссон, Т., Фидлер, Ф., Нордландер, С., Бейлз, К., и Паавилайнен, Дж. (2009). Валидация динамической модели котлов и печей на древесных гранулах. Прикладная энергия, 86 (5), 645–656.
Артикул Google Scholar
Перссон Т., Фидлер Ф. и Нордландер С. (2012). Методика определения параметров модели TRNSYS Тип 210 — печи и котлы на древесных гранулах . Borlange: Hogskolan Dalarna.
Google Scholar
Рекстад, Дж.
, Меир, М., и Кристофферсен, А. (2003). Контроль и учет энергии в низкотемпературных системах отопления. Энергетика и строительство, 35 (3), 281–291.
Артикул Google Scholar
Рен, Дж., Zhu, L., Wang, Y., Wang, C., & Xiong, W. (2010). Конечная внутренняя система поверхностного отопления / охлаждения с очень низкими температурами для эффективного использования возобновляемых источников энергии. Солнечная энергия, 84 (6), 1072–1083.
Артикул Google Scholar
Сакеллари Д., Форсен М. и Лундквист П. (2006). Исследование стратегий управления для бытовой низкотемпературной системы отопления с тепловым насосом. Международный журнал холода, 29 (4), 547–555.
Артикул Google Scholar
Сарбу И. и Себархиевич К. (2014). Исследование характеристик низкотемпературных систем отопления.
Энергоэффективность.
Саттари, С., и Фархани, Б. (2006). Параметрическое исследование производительности системы лучистого теплого пола. Возобновляемая энергия, 31 (10), 1617–1626.
Артикул Google Scholar
Weiss, W.(2003). Солнечные системы отопления домов. Руководство по проектированию солнечных комбинированных систем . Лондон: Джеймс и Джеймс.
Google Scholar
Вин, К. М., и Перссон, Т. (2014). Выбросы бытовых котлов на древесных гранулах и печей характеризуются запуском, стабильной работой и остановкой выбросов. Energy & Fuels, 28 (4), 2496–2505.
Артикул Google Scholar
Ян, Х., Ли, Х., & Свендсен, С. (2016a). Оценка различных методов подготовки горячей воды для бытового потребления с использованием централизованного теплоснабжения со сверхнизкими температурами.
Энергия, 109 , 248–259.
Артикул Google Scholar
Ян Х., Ли Х. и Свендсен С. (2016b). Энергетическая, экономическая и эксергетическая оценка решений для подачи горячей воды для бытовых нужд от низкотемпературного централизованного теплоснабжения в Дании. Преобразование энергии и управление, 122 , 142–152.
Артикул Google Scholar
You, T., Wang, B., Wu, W., Shi, W., & Li, X. (2015). Анализ производительности гибридной системы теплового насоса с заземлением и многофункциональностью. Преобразование энергии и управление, 92 , 47–59.
Артикул Google Scholar
Ландецкис, А. (2012). Saules un granulu kombinētā sistēma. Eksperimentālā izpēte un optimizācija.Докторская диссертация . Рига: Рижский технический университет.
Чжай, X., Ян, Дж., И Ван, Р.
(2009). Проектирование и исполнение системы теплого пола на солнечной энергии в зеленом здании. Возобновляемая энергия, 34 (7), 1700–1708.
Артикул Google Scholar
Котлы на древесных гранулах
Pellergy LLC импортирует и устанавливает котлы на древесных гранулах Winhager BioWIN с 2013 года, зарекомендовав себя как надежность и производительность.Котлы на древесных гранулах Windhager BioWIN2 являются одними из самых современных, эффективных и не требующих обслуживания котлов на древесных гранулах, доступных в мире. Пакеты котлов на древесных гранулах Pellergy включают в себя все необходимое для вашей системы котлов на гранулах: от проектирования до технического обслуживания системы и эксклюзивной расширенной гарантии производителя. Пеллерджи предоставил котлы на древесных гранулах BioWIN2, компактные по конструкции и предлагающие различные уровни функций и производительности. В настоящее время мы предлагаем пеллетные котлы BioWIN2 Touch Exklusiv и BioWIN2 LITE.
Котел на древесных пеллетах Windhager BioWIN2 от Pellergy — это полностью автоматическая система, включающая:
• Полностью автоматизированная очистка камеры сгорания и золоудаление
• Полностью автоматизированная очистка поверхности теплопередачи
• Полностью автоматизированное золоудаление со встроенным ящиком для сбора золы (модели Exklusiv) или выдвижным поддоном для золы (модели LITE) для минимизации требуемого обслуживания
• Модуляция скорости горения и усовершенствованный термоконтроль, позволяющий котлу работать до 30% от номинальной мощности.
• Устойчивый КПД 86 +%
• Стандартная электропроводка для Северной Америки: 120 В переменного тока, готовность к 60 Гц
Котлы на пеллетах серии BioWIN2 включают в себя одну из самых передовых систем зажигания на рынке с конструкцией двойного элемента зажигания.Наличие встроенного резервирования в системе зажигания уникально и обеспечивает высочайший уровень надежности.
Котлы сертифицированы по UL-391, CAN / CSA-B366.
1-11 и EN-303.5. Предлагаются котлы двух функциональных серий и трех типоразмеров.
На рисунке слева показан котел на древесных гранулах Windhager BioWIN2 Exklusiv со встроенной системой вакуумной перекачки для использования с насыпными гранулами. Данные о размерах агрегатов можно найти здесь.Концепция работы системы очень похожа на многие другие системы, спроектированные и построенные в Европе, доступные сегодня, с добавленными функциями уникальной конструкции камеры сгорания для автоматической очистки, включением двойного элемента зажигания и встроенного контейнера для золы с удобная ручка и колеса для простоты текущего обслуживания, требуется раз в 2-3 тонны сожженных гранул.
В камере сгорания котла BioWIN2 используется уникальная и надежно спроектированная система, состоящая из двух дисков в форме полумесяца, которые полностью открываются для удаления золы и отложений клинкера.Зола, лежащая на «решетке», взбалтывается, дробится и может падать ниже в систему шнеков для золы для автоматического удаления из котла (Exklusiv) или из зольника (LITE).
Эта система зарекомендовала себя в тысячах систем по всему миру и сотнях в США и Канаде.
Установка пеллетного котла BioWIN2 от Pellergy проста. Система была разработана для североамериканского напряжения: 120 В переменного тока, 60 Гц, однофазное питание — это все, что необходимо.Нет проводки на 240В.
Благодаря включению одного зонда всасывания вакуума, как показано на рисунке слева, котлы серии BioWIN2 Touch Exklusiv могут работать в течение недель, даже месяцев без какого-либо текущего обслуживания, кроме опорожнения зольного ящика. Установка с одним вакуумным всасывающим датчиком хорошо работает с бункером для хранения на открытом воздухе, бункерами, изготовленными на заказ, а также меньшими бункерами на 1 тонну.
В больших складских помещениях или там, где требуется более эффективное удаление пеллет, можно установить устройство автоматического переключения, в котором можно разместить три вакуумных всасывающих зонда, как показано на рисунке справа.
В этой установке устройство автоматического переключения будет одинаково извлекать гранулы из каждого датчика.
Если для установки требуется мощность, превышающая мощность одного пеллетного котла BioWIN2, можно установить несколько котлов и соединить их каскадом с помощью системы управления котлом. Система управления котлом соответствует всем стандартным системам управления котлом США и Канады и требует для активации только простого нормально разомкнутого контакта. На рисунке ниже показана установка трех котлов Windhager BioWIN от Pellergy, каждый из которых извлекает пеллеты из единственного помещения для хранения пеллет, оборудованного устройством автоматического переключения.Посредством каскадирования нескольких котлов меньшего размера можно обогревать помещение с максимальной эффективностью даже в промежуточные месяцы отопительного сезона. Более подробная информация доступна в брошюре о котле BioWIN2 Touch Exklusiv Pellet.
.
