Отопление частного дома дровяным котлом. Занимаемся дровяными котлами длительного горения для отопления частного дома Дровяные котлы для отопления частного дома

Основным недостатком твердотопливных котлов отопления является малое время работы от одной таб. Топливо в топке прогорает в течение 2-3 часов. Котлы длительного горения на дровах имеют особую конструкцию, которая увеличила время автономной работы до нескольких дней.

Принцип работы котла отопления на дровах длительного горения

Дровяной котел длительного горения с водяным контуром, использует способность древесины к окислению, под воздействием высокой температуры и ограниченного содержания кислорода. Древесина обугливается из-за большого скопления дыма, который ограничивает доступ кислорода. Выделяется большое количество СО.

Устройство и принцип работы дровяного котла длительной работы от одной загрузки направлены на воссоздание таких условий в ограниченном пространстве камеры сгорания. Дрова не горят в полном смысле этого слова, а тлеют. Время работы увеличивается, а недостаток тепла компенсируется дожиганием выбрасываемых газов.

В конструкцию котлов длительного горения входят следующие узлы:

Большинство котлов длительного горения оснащены увеличенной загрузочной камерой. Внутреннее устройство обеспечивает автономную работу в течение 8-12 часов. Некоторые производители предлагают котлы, способные работать от одной заправки несколько дней.

Как выбрать дровяной котел медленного горения

Отопительные котлы длительного горения на дровах предлагают несколько отечественных и зарубежных производителей. Конструкция оборудования, а также тепловые характеристики существенно различаются. При выборе теплогенератора обратите внимание на следующие параметры:

1. Производительность.
2. Конструктивные особенности.
3. Страна производитель.

По трем перечисленным выше параметрам подбирают подходящую модель котла для бытовых нужд.

Расчет мощности

Правильно подобранный дровяной котел длительного горения легко справится с обогревом жилой площади до 400 — 500 м². При выборе учитывайте производительность теплогенератора. Расчет мощности выполняется следующим образом:

1. Рассчитать общую площадь дома.
2. Рассчитайте требуемую мощность котла по формуле 1 кВт = 10 м².
3. При наличии в проекте контура ГВС к результату добавляется запас 15-20%.

Приведенные выше расчеты подходят для зданий со средней степенью теплоизоляции, расположенных в средних широтах России и имеющих высоту потолков не более 2,7 м. Для помещений со сложной конфигурацией, большим количеством оконных и дверных проемов расчеты проводятся с помощью онлайн.

Особенности конструкции

Типы котлов длительного горения принято классифицировать на несколько групп, по следующим признакам:

Отдельно стоит выделить котлы со встроенным накопительным котлом. Модели этого типа имеют один отопительный контур, но предназначены для нагрева теплоносителя и горячей воды.

Лучшие производители

Выбрать лучший дровяной котел для отопления дома может быть довольно сложно, особенно если учесть, что продукция производится в России, Австрии, Германии, странах Балтии, Чехии и Польше, а также она представлена ​​не менее чем десятком различных производителей. Стоимость оборудования, его тепловые характеристики и надежность зависят от страны производителя.

Благодаря отзывам потребителей был составлен следующий рейтинг дровяных котлов длительного горения:

• Немецкие котлы — оборудование предлагают несколько компаний, среди которых выгодно выделяются модели и . Изделия полностью автоматизированы и отличаются экономичным расходом топлива.
• Котлы австрийские — выпускаемые модели, практически идентичны по качеству немецким агрегатам. Отличительной чертой австрийских котлов является максимальная автоматизация и наличие многоуровневой системы безопасности. Продукцию предлагают концерны Wirbel и др.
• Чешские котлы – марки ATMOS и считаются самыми популярными. Универсальные станции, работающие как на дровах, так и на других видах топлива, остаются востребованными. Судя по количеству продаж, котлы с чугунными теплообменниками пользуются особым спросом у бытовых потребителей.
• Прибалтийские котлы — российский потребитель смог оценить качество и тепловую эффективность латвийских, главное преимущество которых — длительное время работы от одной закладки топлива. В автономном режиме котел способен работать более 2 суток. Конструкция агрегата настолько проста, что местные «умельцы» предлагают схемы устройства для самостоятельной сборки.
• Русские котлы — первые модели котлов длительного горения, были не совсем удачными, имели много конструктивных недостатков. В современных моделях исправлены ошибки, что повысило популярность отопительной техники. На данный момент продукцию предлагают Теплодар, Траян и другие. Низкая цена дровяных котлов отопления длительного горения, неприхотливость к качеству топлива – все это объясняет высокую популярность отечественной продукции.
• Польские котлы — на рынке представлена ​​продукция производителей: , Defro, Wichlacz. Котлы практически аналоги немецких и австрийских фирм, но по более доступной стоимости. Популярность моделей несколько ограничивают трудности с поставкой комплектующих и возросшая в последнее время цена агрегатов.

Особенности эксплуатации дровяных котлов длительного горения

Время горения одной закладки дров от 8 до 24 часов. Срок службы батареи зависит от нескольких факторов:

1. Тип котла.
2. Качество топлива.
3. Правильная работа.

Научиться правильно топить котел гораздо проще, чем может показаться на первый взгляд. При растопке и дальнейшей эксплуатации придерживайтесь требований, указанных изготовителем в технической документации. После нескольких пожаров процесс становится привычным.

Как добиться длительного горения дров

Расход дров при условии использования режима длительного горения на 30-40% меньше, чем в обычных котлах. КПД достигает 92%. Не всем потребителям удается с первого раза заставить котел работать в режиме длительного горения. Некоторые жалуются на обильное выделение смолы при горении дров.

Добиться длительного горения дров можно, тщательно следуя рекомендациям производителя:

• Дрова разжигаются при полностью открытой заслонке.
• В режим длительного горения котел переводится только после достижения температуры 600°С.
• Влажность дров не должна превышать 20%. Отопление хвойными дровами не рекомендуется.

Нарушение правил эксплуатации приводит к тому, что из дров в котле образуется смола. Чаще всего не выполняются следующие условия:

• Минимальная температура охлаждающей жидкости на выходе не должна опускаться ниже 65°С.
• Правильно топить котел твердыми породами дерева: осина, бук, акация, дуб и др.
• Высокая влажность дров приводит к обильному выделению смолы.

Правильная эксплуатация котлов длительного горения продлевает срок службы оборудования и повышает теплоотдачу.

Как правильно загружать дрова

Укладка дров в котел осуществляется по следующим правилам:

• Поленья раскалываются на крупные куски.
• Укладка дров в топку осуществляется максимально плотно. Важно избегать пустот между бревнами.
• Длина бревен должна быть меньше размера загрузочной камеры, не менее 5 см.

Воспламенение осуществляется исключительно сухими осколками. Запрещается использовать бензин или керосин для разжигания дров. Время от времени рекомендуется использовать специальные химические брикеты, удаляющие смоляные отложения со стенок.

Сколько нужно дров на зимний сезон

Устройство котла длительного горения позволяет сэкономить на топливе примерно 15-30%, в зависимости от выбранной модели. Примерный расход дров рассчитывается так:

• Принято считать, что на отопление каждых 100 м² потребуется 3 Гкал/мес.
• При сжигании килограмма дров выделяется 3200 ккал.
• Для получения 1 Гкал котлы длительного горения сжигают 312 кг дров.
• Для получения 3 Гкал требуется примерно тонна древесины.

В отопительный сезон для обогрева дома площадью 100 м² необходимо 7-8 тонн дров.

Правила и нормы монтажа дровяного котла длительного горения

Монтаж котла длительного горения осуществляется с соблюдением норм, применимых ко всем дровяным котлам. При монтажных работах учитываются существующие требования ППБ и СНиП:

В помещении, используемом под котельную, необходимо иметь приточно-вытяжную вентиляцию и естественное освещение. При необходимости допускается размещение котла в подвале.

Если вам нужно найти устройство для обогрева помещений, вам стоит купить современный дровяной отопительный котел длительного горения в Москве. Нашим клиентам гарантируется быстрая доставка, различные варианты оплаты товара.

Жителям загородных домов следует позаботиться о качественном обогреве помещения. Обычный котел отопления на дровах станет отличным выбором, если перебои с электричеством, газовая труба не подключена к жилому помещению, а в сарае есть отличная поленница. У этих устройств много положительных качеств:

• Перед установкой нет необходимости получать разрешение у газовиков, пожарных служб, соседей.
• Возможность работы в автономном режиме.
• Закончились дрова? Смело используйте уголь, пеллеты.

Обычные дровяные медленногорящие отопительные котлы не имеют автоматики. Если вы планируете включать пробу только в праздничные дни, в разгар летнего сезона, это очень выгодный вариант. Бывает, что цены влияют на выбор. Некоторые дают советы по самостоятельному монтажу отопительного твердотопливного агрегата. Но так как производители предлагают множество моделей, отличающихся по материалам, габаритам, стоимости, то рисковать бессмысленно. Для изготовления вышеперечисленных изделий используется сталь или чугун. Стальные вариации устойчивы к перепадам температуры. Используются специальные составы, чтобы избежать окисления, но не дать ему сгореть. Твердотопливному чугунному котлу на дровах длительного горения коррозия не грозит, однако механические повреждения и температурная нестабильность наносят конструкции значительный ущерб.

Следовательно, вне заводских условий сложно соблюсти технологические тонкости изготовления, проще совершить покупку на нашем сайте.

Установите дровяной котел длительного горения для нагрева воды, если в вашем городе сильные морозы, долгая осень. В таких условиях в большом здании может потребоваться много печей. Но вышеописанный вариант обеспечивает горячую воду, достаточное количество тепла уже от двухкратной растопки.

При ограниченном выборе источников энергии альтернативы дровяному отоплению может вообще не быть. Важно приобрести подходящий дровяной котел и разобраться в особенностях его эксплуатации. Мы расскажем вам об этих отопительных агрегатах, от выбора подходящей разновидности до вопросов установки.

Основные виды дровяных котлов

Арсенал отопительного оборудования постоянно пополняется новыми, более совершенными изделиями, но ничего кардинально нового среди твердотопливных котлов не придумали. В стремлении повысить КПД конструкторы как-то усовершенствовали конструкцию, из-за чего появилось несколько разновидностей с рядом характерных признаков:

1. Сложная Z-образная форма топки или ее разделение на 2 камеры сгорания. Такие котлы рассчитаны на длительное сжигание и наиболее полное сжигание выделяющихся пиролизных газов.

Пример конструкции твердотопливного котла длительного горения: 1 — автоматика котла; 2 — загрузочная дверца; 3 — подача первичного воздуха; 4 — подача вторичного воздуха; 5 — зольник; 6 — сжигание пиролизных газов; 7 — пиролиз твердого топлива; 8 — теплообменник; 9 — вытяжной вентилятор

2. Наличие водоналивных решеток и/или рубашек. Считается, что таким образом теплоноситель забирает до 90% теплоты сгорания, но на практике хорошие дровяные котлы с КПД выше 80% уже большая редкость.

3. Форма организации продувки. За счет уменьшения поступающего кислорода можно значительно продлить время горения, поддерживая температуру воды в заданных пределах. Обычно реализуется с помощью ручной или управляемой заслонки, если тяга недостаточно сильна, можно использовать наддувной вентилятор. Управление заслонкой обычно осуществляется цифровой автоматикой, контролирующей температуру воды в подающем трубопроводе.

4. Тип и устройство теплообменника. С одной стороны, идет гонка за максимальное увеличение площади поверхности для более эффективного отвода тепла, с другой – за долговечность и надежность. В первом случае мы имеем сотовые теплообменники котлового типа, высокоэффективные, но проблематичные в очистке и ремонте/замене. С другой стороны, простые трубчатые змеевики из холоднотянутой бесшовной трубы трудно поспорить с классикой.

5. Наличие изоляции. Необходимость в кожухе с минеральным наполнением определяется местом установки. Если отводить тепло на улицу нет смысла, то для гаража или мастерской хорошим способом обогрева может стать неизолированный котел.

Существуют также различия по типу топлива, горизонтальному и вертикальному расположению шахты, а также материалу топки. Камеры и змеевики из холоднокатаной низкоуглеродистой стали просты и неприхотливы, но склонны к образованию накипи. Чугунные змеевики и водоналивные рубашки являются наиболее прочными и не образуют окалины, но требуют специальной обвязки из-за их высокой чувствительности к тепловому удару.

Мощность оборудования

В конечном счете, для котла важны не столько детали его внутреннего устройства, сколько основные эксплуатационные показатели, достигнутые с помощью ряда инженерных новшеств. Наиболее важным и определяющим параметром котла является его номинальная мгновенная мощность. Теплоемкость разных видов топлива различна, как и в случае с разными видами дров, производитель не может ее точно спрогнозировать и рассчитать номинальную мощность в том или ином режиме работы.

Мощность определяется двумя индикаторами. По объему топки можно судить о массе закладки. В среднем считается, что на каждый киловатт мощности дровяного котла приходится 2,5-3 литра объема камеры сгорания. Получив мгновенное значение мощности, выделяемой при сгорании, можно прогнозировать, какая ее часть может быть поглощена теплообменником при различных температурных режимах работы. Обычно поглощение намеренно делают выше расчетного тепловыделения при условиях горения, близких к оптимальным, но такой подход чреват неприятностями.

Дело в том, что все дровяные котлы страдают одной общей болезнью – образованием смолы из-за повышенной влажности сжигаемой древесины. Конденсация возникает только при достаточно большом перепаде температур. Так, образование наростов на экономайзере или вторичном теплообменнике может прекратиться при нагреве теплоносителя до 40-45 ºС. Суть здесь в том, что если загрузить котел наполовину, его мощности будет недостаточно для нормального прогрева стенок и теплообменников, из-за чего оборудование просто «потечет».

Дымоходное устройство

Основной удар от конденсации паров воды от дров приходится на дымоходную систему. Длина трубы большая, перепад температур (особенно на улице) очень большой. Есть два подхода к решению этой проблемы.

Первый – установка ревизионных выпусков для отвода конденсата. Такие отводы следует располагать в самой нижней точке каждого поворотного сегмента, начиная с последней вертикальной секции и заканчивая точкой подключения котла. Недостатком является то, что трубы для слива воды периодически нуждаются в очистке и не могут иметь значительной длины при малом диаметре.

С кирпичными дымоходами или с асбестоцементными трубами в футеровке таких проблем не возникает. Сложности устройства таких дымоходов очевидны, но их можно обойти, используя более дорогие материалы. Речь идет об утепленных сэндвич-трубах из нержавеющей стали с минеральным наполнителем. Для устройства дымохода на сегодняшний день это оптимальный вариант. Резюмируем: конденсат образуется не только в утепленных дымоходах.

Инерция системы

Еще один недостаток твердотопливного котла кроется в цикличности его работы и невозможности восполнить запасы топлива самостоятельно. Из-за этого требуется либо высокая теплоемкость самой конструкции дома, либо глухая изоляция, близкая к пассивному дому, либо способ аккумулировать запас тепла на период охлаждения системы.

Так как объем самого теплообменника в котле небольшой, литраж системы можно увеличить в основном за счет увеличения диаметра труб. Еще одним вариантом такого рода можно назвать установку теплоаккумулятора. При грамотном подходе реализовать накопление тепла можно только после прогрева основной системы, что поможет ускорить прогрев дома и решить проблему с конденсатом.

Системы теплых полов обладают высокой инерционностью, которая растет с увеличением толщины накопительной стяжки. При наличии терморазрыва под полом это может быть действительно долговременным источником тепла. При достаточно толстом слое даже использование воды более высокой температуры не вызовет дискомфорта и тепловой зебры, но вместе с инерционностью системы увеличивается время выхода на режим. С другой стороны, подключение теплого пола к дровяному котлу требует довольно сложной обвязки, исключающей перегрев как котла, так и труб в полу.

Автоматика и обвязка дровяных котлов

Как уже было сказано, мощность котла можно регулировать только изменением количества подаваемого кислорода. Наиболее эффективно и точно эта система работает в шахтных котлах пиролизного типа на дровах или брикетах.

Основной комплекс автоматики включает в себя электронный блок управления, вентилятор, регулятор тяги с электроприводом и термопару, намотанную намертво на подводящую трубу. Все эти компоненты продаются как по отдельности, так и в наборах под конкретную модель котла. В среднем вся автоматика стоит около 4-5 тысяч рублей. Отдельно упомянем о важности наличия защиты от падения заслонок и уплотняющих канавок на загрузочных и ревизионных люках, дымовой трубе, системе стабилизации тяги.

Для твердотопливных котлов предусмотрен ряд других видов защитных устройств, устанавливаемых в гидравлические трубопроводы. Конечно, это циркуляционный насос и защита печи от перегрева – группа безопасности для сброса избыточного давления. Обратите внимание, что выход предохранительного клапана должен быть обращен к стене или снабжен шлангом, чтобы не травмировать присутствующих при срабатывании. Требования безопасности могут предусматривать установку предохранительного клапана дымохода для стабилизации тяги и горения; монтируется сразу на выходе из котла или непосредственно перед конечным вертикальным участком.

Схема подключения твердотопливного котла с тепловым аккумулятором: 1 — дымоход; 2 — термостат; 3 — охранная группа; 4 — воздухоотделитель; 5 — циркуляционный насос; 6 — тепловой аккумулятор; 7 — смеситель трехходовой; 8 — погодозависимая автоматика; 9 — радиатор отопления; 10 — циркуляционный насос; 11 — обратный клапан; 12 — расширительный бачок; 13 — защита от сухого хода; 14 — клапан подпитки; 15 — датчик температуры потолочный; 16 — твердотопливный котел

Для чугунных котлов практикуется установка двухходового клапана, смешивающего воду из горячего выхода для предотвращения попадания холодной воды в нагретую топку. При установке теплоаккумулятора добавляется трехходовой электроклапан, запускающий подачу тепла в бак только после прогрева основного состава. Регулирование осуществляется по температуре обратки, дополнительный контур включается за 7-10 ºС до достижения температуры отключения. В этом аспекте наиболее предпочтительны блоки управления с ПИД-регулятором.

Установка, подключение

Котел устанавливается на бетонный постамент, высота которого определяется равновесием гидравлической системы. В идеале теплоноситель в котле должен находиться под самым высоким давлением по сравнению с остальным трубопроводом. Положение котла также определяется направлением и точкой подключения дымохода. Его подключение может быть как вертикальным (сверху), так и горизонтальным (сзади или сбоку).

В обвязке котла рекомендуется использовать только стальные или медные трубы; для пластика риск перегрева слишком высок. Участок подающего трубопровода в 3-5 метрах от котла также традиционно выполнен из металла. Соединения могут быть сварными, при отсутствии необходимого оборудования — резьбовыми на пакле и анаэробном герметике.

Котел необходимо отрегулировать с учетом низкой скорости нагрева и большой инерции. Рабочая температура теплоносителя поддерживается, как правило, в пределах 50-65 ºС. При этом температура обратного гистерезиса должна быть несколько выше максимума, при котором наддув полностью прекращается. Это необходимо для того, чтобы зажигание началось задолго до того, как вода в системе остынет больше, чем должна.

Твердотопливный котел является одним из наиболее подходящих бытовых отопительных приборов для создания комфортной температуры в загородных коттеджах, частных домах и дачах. Эксплуатация классического дровяного котла не требует затрат электроэнергии, природного или сжиженного газа. Нагревательное устройство автоматически поддерживает необходимую температуру теплоносителя путем изменения высоты подъема и опускания топочной заслонки, что ускоряет или замедляет процесс горения.
Отопление Котел на дровах целесообразно устанавливать в сельской или городской не газифицированной местности, не имеющей электросети. Основным видом котельного топлива являются дрова, древесные отходы и пеллеты, представляющие собой гранулы определенного размера, которые производятся из отходов сельского хозяйства, деревообработки, торфа и сухих донных отложений.
Основные отличительные преимущества котлов на дровах :

• длительный срок безотказной работы;
• низкая стоимость устройства;
• отсутствие потребления электроэнергии;
• дешевизна используемого топлива.

Дрова — самый доступный и недорогой вид топлива в нашей стране. Кроме того, это самое экологически чистое топливо. Для поддержания тепловой мощности производитель рекомендует топить котел крупнорублеными сухими поленьями из различных пород дерева.

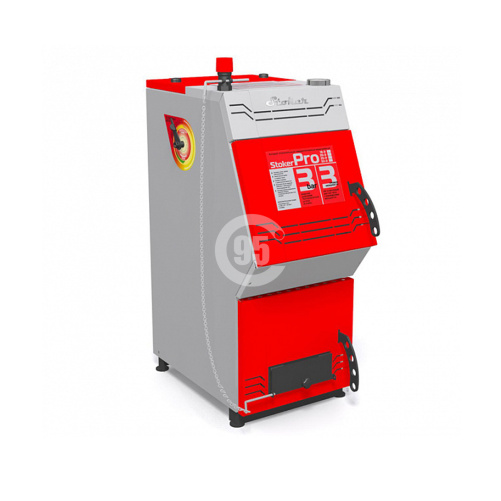

Купить котел на дровах в нашем магазине по цене производителя Ермак-Кочегар. Размеры топки выгодно отличают наши отопительные приборы от аналогов. Самая недорогая и бюджетная модель дровяного котла АОТВ 8-Э рассчитана на поленья длиной 50 см при расходе 5 кг/час в режиме длительного горения. Глубина топки самого производительного агрегата PRO 32-E составляет 62 см. За счет объемного топочного пространства котлов возможен большой объем дров для автономной работы в режиме длительного горения.

В условиях экономичного режима длительного горения с минимальной подачей воздуха в топке котла тлеют поленья дров, а в камере дожигания сгорают выделяющиеся древесные газы. Результат работы устройства – экономия на отоплении при максимальной продолжительности работы устройства. Экономичный режим полностью использует запасы древесного топлива, снижает затраты на отопление дома и минимизирует техническое обслуживание.

Система отопления обогревается через водяную рубашку, теплоноситель распределяется по большой площади нагрева вокруг топки. Для удобного контроля температуры водяной рубашки все модели оснащены термометрами на передней стенке корпуса.

Полезные опции

Чтобы избежать скачков температуры после сжигания дров, производитель рекомендует приобрести для вашего котла ТЭН с термостатом. Эта опция позволит автоматизировать процесс отопления и поддерживать постоянную комфортную температуру в контуре отопления. Резьбовое соединение для нагревательного элемента расположено в нижней части корпуса.

Купив регулятор тяги для дровяного котла, вы сможете автоматизировать работу заслонки, подающей воздух в топку, для контроля заданной температуры теплоносителя.
