ГОСТ 5915-70 Гайки шестигранные М1,6
Главная»Гайки DIN, ГОСТ»Гайки ГОСТ» ГОСТ 5915-70 гайки шестигранные размеры М1,6 — М48

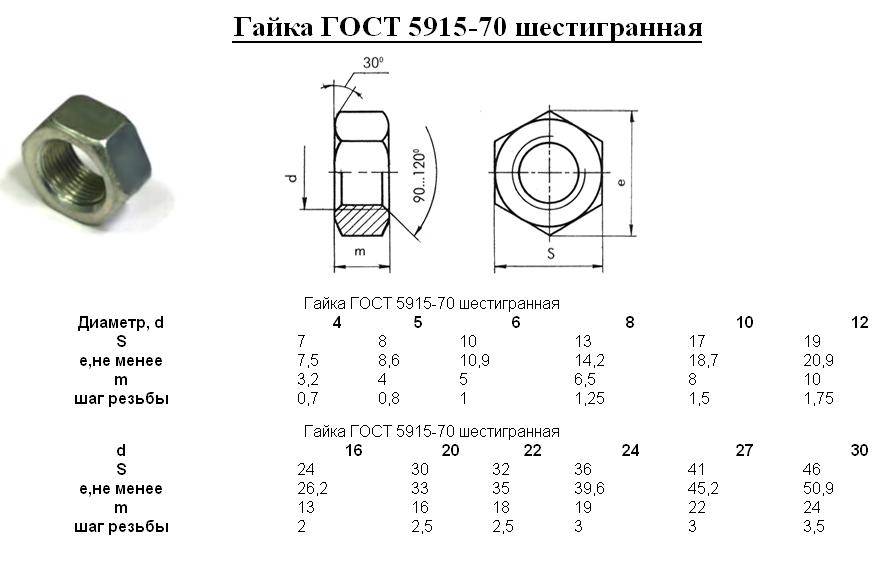

ГОСТ 5915-70 гайки шестигранные класса точности В, размеры резьбы от М1,6 до М48. Гайки ГОСТ 5915-70 используются для соединения и крепления деталей и конструкций вместе с болтами и шайбами подходящих размеров.
Материалы:
- Сталь: 5, 6, 8, 10, 12 (класс прочности для гаек)
- Нержавеющая сталь: А1-А5, А2/А4-70, А2/А4-80
- Латунь
- Алюминий
- Пластик
Покрытия:
- Сталь с покрытием: гальваническая оцинковка, термодиффузионное цинкование, гальваническое никелирование, хромирование, воронение
| d | М4 | М5 | M6 | M8 | M10 | M12 | М14 | M16 | М18 | M20 | М22 | M24 | М27 | M30 | M36 | М42 | М48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | крупный | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
| мелкий | — | — | — | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 | |
| da | мин. |
4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| макс. | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| m | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 | 16,4 | 18 | 19,8 | 21,5 | 23,6 | 25,6 | 31 | 34 | 38 | |
| e | 7,5 | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33 | 37,3 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | ||
| 18,7 | 20,9 | 23,9 | 35 | |||||||||||||||
| dw | 6,3 | 7,2 | 9 | 11,7 | 14,5 | 16,5 | 19,2 | 22 | 24,8 | 27,7 | 31,4 | 33,2 | 38 | 42,7 | 51,1 | 59,9 | 69,4 | |
| 15,5 | 17,2 | 20,1 | 29,5 | |||||||||||||||
| S | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
| 17 | 19 | 22 | 32 | |||||||||||||||
| N | 0,8 | 1,44 | 2,573 | 5,548 | 10,22 | 15,67 | 25,33 | 37,61 | 53,27 | 71,44 | 103,2 | 122,9 | 175,3 | 242,5 | 416,8 | 623,9 | 956,2 | |
| 12,06 | 18,4 | 28,91 | 85,67 | |||||||||||||||
Обозначения:
d — номинальный диаметр резьбы
P — шаг резьбы
da — внутренний диаметр, мм
m — высота гайки
e — диаметр описанной окружности, не менее
dw — наружный диаметр, не менее
S — размер гаек под ключ
N — вес 1000 шт.
гаек, кг
Аналоги ГОСТ 5915-70:
ГОСТ 5927-70 — гайки шестигранные класса точности А с диаметром резьбы от М1 до М48.
ГОСТ 15526-70 — гайки шестигранные класса точности С с диаметром резьбы от 5 до 48 мм.
DIN 934 — гайки шестигранные с диаметром резьбы от 2 до 48 мм.
DIN 555 — гайки шестигранные с диаметром резьбы от 5 до 64 мм.
ISO 4032 — гайки шестигранные класса точности А, В с диаметром резьбы от 1,6 до 60 мм.
ISO 4033 — гайки
шестигранные высокопрочные высокие класса точности А, В с диаметром резьбы от 5 до 36 мм.
ISO 8673 — гайки шестигранные класса точности А, В с диаметром мелкой резьбы от 1 до 52 мм.
ISO 8674 — гайки шестигранные высокие класса точности А, В с диаметром мелкой резьбы от 1 до 52 мм.
Вы можете заказать и купить по оптовым ценам шестигранные гайки ГОСТ 5915-70 с размерами от М1,6 до М48 в Санкт-Петербурге.
ГОСТ 5915-70 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ГАЙКИ ШЕСТИГРАННЫЕ КОНСТРУКЦИЯ И РАЗМЕРЫ Москва ГОСТ 5915-70 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата введения 01.07.72 в части размера «под ключ» S = 13 мм 01.01.73 1. Настоящий стандарт распространяется на шестигранные гайки класса точности В с диаметром резьбы от 1,6 до 48 мм. (Измененная редакция, Изм. № 4). 2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице. (Измененная редакция, Изм. № 2-7). 3. Резьба по ГОСТ 24705. (Измененная редакция, Изм. № 2, 4). 3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1. 3б. Допустимые дефекты поверхностей гаек и методы контроля — по ГОСТ 1759.3. 3а, 3б. (Введены дополнительно, Изм. 4. (Исключен, Изм. №5). 5. Технические требования — по ГОСТ 1759.0*. ____________ * На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006. 6. (Исключен, Изм. № 2). 7. Масса гаек указана в приложении 1. 8. (Исключен, Изм. № 4).
Примечания. 1. Размеры гаек, заключенные в скобки, применять не рекомендуется. 2. Допускается изготавливать гайки с размерами, указанными в приложении 2. 3. Допускается изготавливать гайки с номинальной высотой m не менее 0,8d и предельными отклонениями по ГОСТ 1759.1 при условии соблюдения требований ГОСТ 1759.5*. _______________ * На территории Российской Федерации действует ГОСТ Р 52628-2006. Пример условного обозначения гайки исполнения 1, диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия: Гайка М12-6Н.5 (S18) ГОСТ 5915-70 То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм: Гайка 2М12´1,25-6Н.12.40Х.016 ГОСТ 5915-70 ПРИЛОЖЕНИЕ 1 Масса стальных гаек (исполнение 1) с крупным шагом резьбы
Для определения массы гаек из других материалов
величины массы, указанные в таблице, следует
умножить на коэффициенты: 0,356 — для алюминиевого сплава; 1,080 — для латуни. ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4, 6). ПРИЛОЖЕНИЕ 2 Размеры в мм
ПРИЛОЖЕНИЕ 2 (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР 2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов. мер и измерительных приборов при Совете Министров СССР от 18.02.70 № 178 3. Стандарт полностью соответствует СТ СЭВ 3683-82 4. ВЗАМЕН ГОСТ 5915-62 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94) 7. ИЗДАНИЕ (февраль 2010 г.) с Изменениями № 2, 3, 4,
5, 6, 7, утвержденными в феврале 1974 г.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
№ 5).
гаек, кг»
Гаек (исполнение 1) с крупным шагом резьбы, кг »
0-87
, марте 1981 г., июне 1983 г., мае 1985
г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)Орехи с перечной стружкой Ghost 260 г
